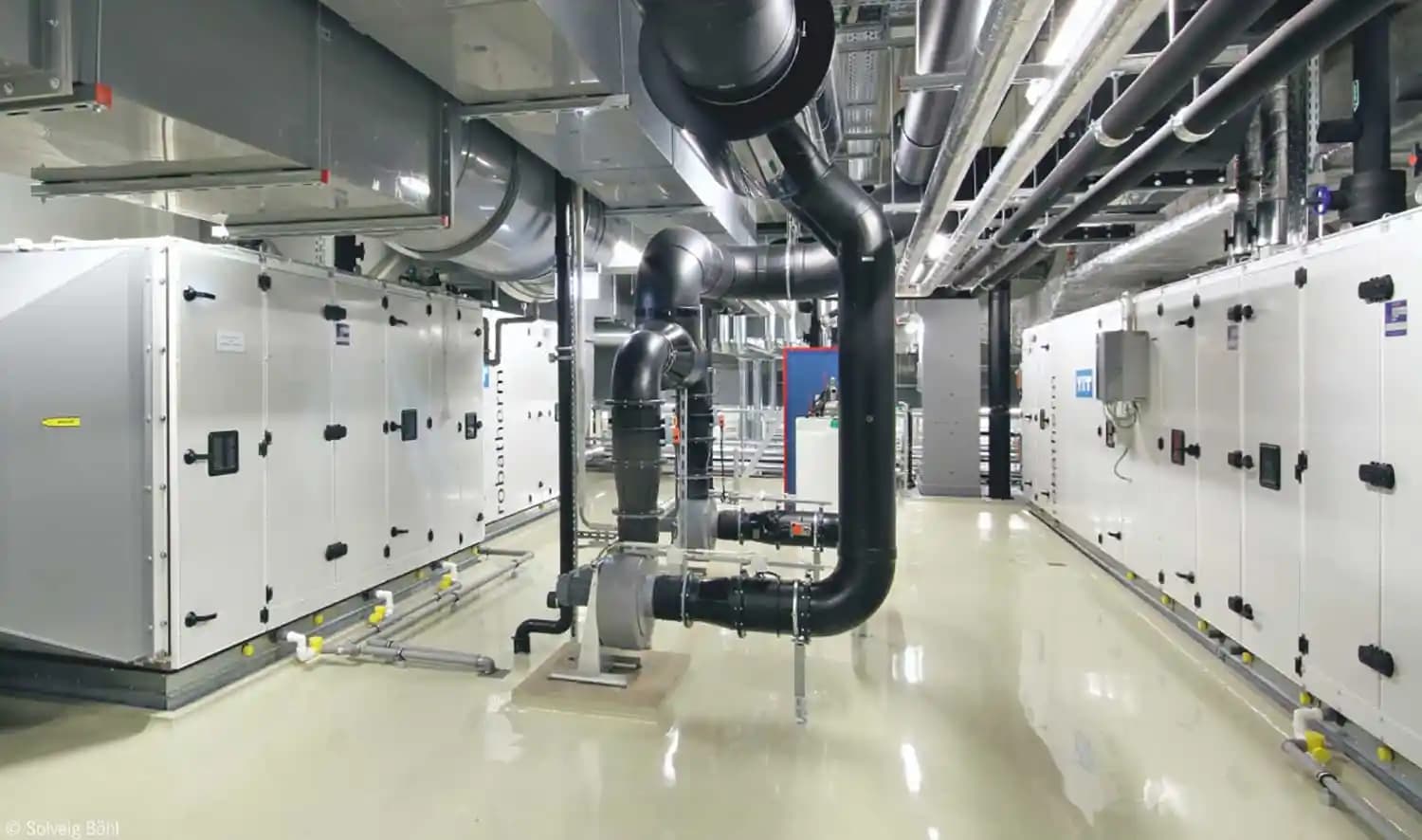

اهمیت سیستمهای هواساز در حفظ استانداردهای بهداشتی صنایع غذایی و دارویی
در صنایع غذایی و دارویی، اهمیت هوا کمتر از اهمیت آب یا مواد اولیه نیست. در واقع، کیفیت هوا مستقیماً با کیفیت محصول نهایی، سلامت مصرفکننده و اعتبار برند ارتباط دارد. به همین دلیل، هواسازهای صنعتی (Air Handling Units — AHU) در این صنایع به عنوان حیاتیترین بخش سیستم تهویه و کنترل شرایط محیطی شناخته میشوند.
یک سیستم هواساز در چنین فضاهایی باید بتواند هوای تمیز، کنترلشده از نظر دما، رطوبت، فشار و آلودگی ذرات را تأمین و بهگونهای تنظیم کند که استانداردهای جهانی نظیر GMP (Good Manufacturing Practice) و HACCP (Hazard Analysis and Critical Control Points) رعایت شوند.
نقش کلیدی هواساز در صنایع حساس
در یک محیط دارویی، هوای آلوده میتواند منجر به آلودگی متقاطع بین خطوط تولید یا محصولات شود؛ در صنایع غذایی، همین آلودگی ممکن است باعث فساد محصول یا افزایش بار میکروبی گردد. وظیفهی سیستم هواساز تنها تأمین آسایش نیست، بلکه ایجاد پایداری بهداشتی (Hygienic Stability) است.
هواساز صنعتی با کویل آب گرم یا سیستمهای سرمایشی و فیلتراسیون چندمرحلهای، میتواند فشار مثبت یا منفی در نواحی مختلف تولید ایجاد کند تا از نفوذ آلودگی از مناطق آلوده به مناطق بحرانی جلوگیری شود.
اجزای اصلی هواساز بهداشتی
هواسازهای مورد استفاده در صنایع دارویی و غذایی بر اساس الزامات بهداشتی باید دارای اجزای زیر باشند:
| ویژگی استاندارد | وظیفه | جزء سیستم |
|---|---|---|
| موتور با کنترل دور (VFD) | تأمین جریان هوا | فن |
| لوله مسی یا فولاد ضدزنگ | کنترل دما | کویل گرمایشی |
| دو جداره برای جلوگیری از نشت | رطوبتگیری | کویل سرمایشی |
| G4 یا EU4 | حذف ذرات درشت | فیلتر اولیه |
| F7 تا F9 | حذف ذرات میکرونی | فیلتر میانی |
| H13 یا H14 مطابق ISO 29463 | حذف میکروارگانیسمها | فیلتر نهایی HEPA |
| دارای دمپر موتوردار | ترکیب هوای تازه و برگشتی | محفظه اختلاط |
| جنس ضد زنگ | جمعآوری آب تقطیر | محفظه تخلیه میعانات |
| بدنه دابل اسکین (Stainless Hygienic) | جلوگیری از رشد باکتری | بدنه و عایق بندی |
ساختار جریان هوا در هواساز صنایع بهداشتی
جریان هوای طراحیشده در AHUهای صنایع دارویی باید یکجهته و کنترلشده باشد. مسیر کلی شامل مراحل زیر است:
۱. ورود هوای تازه (یا بازگشتی) از طریق دمپر
۲. عبور از فیلتر اولیه برای حذف ذرات بزرگ
۳. تنظیم رطوبت و دما با عبور از کویلهای سرمایش یا گرمایش
۴. عبور جریان هوای خشک از روی فیلترهای دقیق (HEPA)
۵. توزیع هوای تمیز به اتاقهای تمیز (Clean Room)
در طراحی پیشرفته، فشار هوای اتاق تمیز نسبت به فضای بیرون مثبت نگه داشته میشود تا هوای آلوده وارد محیط حساس نشود.
کنترل ذرات و آلودگی در هوا
طبق استاندارد ISO 14644، سطح تمیزی هوای یک اتاق پاک با تعداد ذرات معلق در هر مترمکعب اندازهگیری میشود.
| نوع کاربرد | حداکثر ذرات ۰.۵ میکرون در هر m³ | کلاس تمیزی ISO |
|---|---|---|
| صنایع غذایی و نوشیدنی | 3,520,000 | ISO 8 |
| بستهبندی دارویی | 352,000 | ISO 7 |
| تولید قرص و آمپول | 35,200 | ISO 6 |
| خطوط بحرانی دارویی (تزریقی) | 3,520 | ISO 5 |
برای دستیابی به این سطوح تمیزی، سیستم هواساز باید بتواند بین ۱۵ تا ۶۰ بار تعویض هوای کامل در ساعت (ACH) انجام دهد.
محاسبات دبی هوا و فشار
میزان دبی هوای مورد نیاز یک کارخانه دارویی به حجم اتاق و سطح تمیزی مورد نظر وابسته است.
تعداد تعویض هوا:
ACH = (Q_air × 3600) / Volume
در این فرمول:
- Q_air = دبی هوا (m³/s)
- Volume = حجم اتاق (m³)
به عنوان مثال، اگر حجم اتاق تمیز ۳۰۰ m³ باشد و هدف ۲۰ بار تعویض هوا در ساعت باشد، طبق فرمول زیر دبی لازم محاسبه میشود:
نمونه محاسبه دبی هوا:
Q_air = (ACH × Volume) / 3600 = (20 × 300) / 3600 ≈ 1.67 m³/s
کنترل دما و رطوبت در هواساز
در صنایع دارویی، دما و رطوبت نهتنها برای راحتی، بلکه برای جلوگیری از تخریب مواد مؤثره (API) و رشد میکروبی کنترل میشود. معمولاً شرایط زیر رعایت میگردد:
| رطوبت نسبی (%) | دما (°C) | نوع فضا |
|---|---|---|
| 30–40 | 20–22 | اتاق تولید قرص |
| 40–50 | 22–25 | بستهبندی دارویی |
| 55–65 | 18–22 | صنایع غذایی فرآوریشده |
| 70–80 | 4–8 | سردخانه مواد خام |
کویل آب گرم در زمستان دمای هوا را تنظیم و ثابت نگه میدارد. کنترل رطوبت با بخارساز یا اسپریهای آب RO انجام میشود.
محاسبه بار گرمایی کویل آب گرم
برای تعیین ظرفیت گرمایشی مورد نیاز از کویل آب گرم از معادله زیر استفاده میشود:
بار گرمایشی کویل:
Q = m × Cp × (T_out - T_in)
که در آن:
- Q = توان حرارتی (kW)
- m = دبی جرمی هوا (kg/s)
- Cp = ظرفیت گرمایی ویژه هوا ≈ 1.02 kJ/kg·K
- T_out, T_in = دمای خروج و ورود هوا
برای مثال، در سالن بستهبندی با دمای ورودی 10°C و خروجی 22°C، اگر دبی جرمی هوا 1.5 kg/s باشد، ظرفیت بهصورت زیر به دست میآید:
Q = 1.5 × 1.02 × (22 − 10) = 18.36 kW
کنترل فشار مثبت و جلوگیری از آلودگی متقاطع
سیستم هواساز در طراحی دارویی باید بتواند اختلاف فشار مناسبی میان فضاهای مختلف برقرار کند. اختلاف فشار مطلوب معمولاً بین 10 تا 15 پاسکال حفظ میشود.
فشار مثبت اتاق تمیز:
ΔP = P_clean − P_corridor
این فشار باعث میشود جریان هوا تنها از اتاق تمیز به سمت بیرون حرکت کند و از بازگشت آلودگی جلوگیری شود.
ارتباط هواساز با استاندارد GMP
استاندارد GMP بیان میکند که:
- مسیر جریان هوا باید قابل ردیابی باشد
- آلودگی متقاطع نباید اتفاق بیفتد
- فیلترهای HEPA باید تست نشت (DOP Test) شوند
- دسترسی برای نظافت و تعمیر آسان باشد
- مواد بدنه مقاوم در برابر خوردگی و رشد قارچ باشند
به همین دلیل، بسیاری از تولیدکنندگان از هواساز بهداشتی (Hygienic AHU) با طراحی تسهیلشده برای شستشو استفاده میکنند.
ارتباط هواساز با سیستم HACCP در صنایع غذایی
در HACCP، یکی از نقاط کنترل حیاتی (CCP) در بسیاری از خطوط تولید، هوا و تهویه محیطی است. هدف، کاهش ورود ریزگردها، کپکها و باکتریها به بستهبندی و مواد خام است.
هواساز استاندارد در کارخانههای لبنیات، کنسرو یا شکلاتسازی، با ایجاد جریان هوای آرام و فشار مثبت در نواحی تولید، مانع رشد قارچها و کپکها میشود.
جدول نمونه فشار بین فضاهای تمیز
| نوع فشار | فشار (Pa) | ناحیه |
|---|---|---|
| مثبت | +30 | اتاق تمیز سطح بالا |
| مثبت نسبی | +20 | ناحیه تولید |
| مثبت نسبی | +10 | ناحیه بستهبندی |
| مرجع | 0 | راهرو تمیز |
| منفی | −10 | کارگاه آمادهسازی مواد خام |
تحلیل مسیر انرژی در هواساز
در یک هواساز صنعتی، انرژی حرارتی و الکتریکی در بخشهای مختلف مصرف و بازیافت میشود. با افزودن مبدلهای حرارتی (Heat Recovery Wheel)، انرژی هوای خروجی قابل بازیافت است.
بازده بازیافت حرارت:
η = (T_out − T_in) / (T_exhaust − T_in)
استفاده از این فناوری میتواند بین 15 تا 25 درصد در مصرف انرژی صرفهجویی کند، بدون اینکه تمیزی هوا کاهش یابد.
نمودار توصیفی عملکرد بهداشتی سیستم هواساز
[هوای بیرون] → [فیلتر اولیه] → [کویل گرمایشی/سرمایشی] → [فیلتر HEPA] → [فن] → [فضای تمیز] ↑ | [حسگر دما، رطوبت، فشار]
چکلیست طراحی فنی هواساز در صنایع دارویی و غذایی
- بدنه صیقلی استیل بدون لبه تیز
- مجرای تخلیه آب با شیب حداقل 1%
- دربهای دسترسی با قفل بهداشتی
- سنسور رطوبت با دقت ±2%
- کنترل الکترونیکی فشار و هشدار افت فیلتر
- استفاده از درزگیر سیلیکونی آنتیباکتریال
هواساز صنعتی در صنایع غذایی و دارویی قلب تپندهی چرخه بهداشت و ایمنی است.
بدون کنترل دقیق دما، فشار و تمیزی هوا، رعایت استانداردهایی مانند GMP و HACCP غیرممکن است.
تنها طراحی و بهرهبرداری اصولی از یک AHU مجهز به فیلترهای چندمرحلهای، کویلهای ضد خوردگی و سیستم کنترل هوشمند است که میتواند محیطی استریل و پایدار برای تولید فراهم آورد.
درک نقش این سیستم، نقطهی آغاز هر طراحی موفق صنعتی است؛ چراکه «هوای پاک، پایهی محصول پاک است».
اصول طراحی مهندسی هواساز برای صنایع حساس
هواساز کارخانجات دارویی و غذایی، باید سه هدف مهندسی را تأمین کند:
- ایجاد کیفیت هوای استاندارد (ذرات + باکتریها)
- کنترل دقیق دما و رطوبت (±1°C , ±2%RH)
- ایجاد فشار مثبت و جلوگیری از آلودگی متقاطع
همه محاسبات طراحی باید مطابق استانداردهای زیر باشد:
- ISO 14644
- ASHRAE 170
- AHRI 430
- GMP Annex 1
- HACCP Guidelines
محاسبه حجم هوای مورد نیاز (Air Flow Rate)
اولین قدم در طراحی هواساز، تعیین دبی هوای مورد نیاز برای اتاق تمیز است.
فرمول اصلی محاسبه
ACH: ACH = (Q_air × 3600) / Volume
یا بهصورت مستقیم:
دبی هوا بر اساس ACH: Q_air = (ACH × Volume) / 3600
مقادیر استاندارد ACH برای صنایع حساس
| ACH استاندارد | کلاس | نوع فضا |
|---|---|---|
| 25–40 | ISO 7 | اتاق تمیز تولید دارو |
| 15–20 | ISO 8 | بستهبندی دارو |
| 12–18 | – | صنایع غذایی نوشیدنی |
| 40–60 | ISO 5 | خطوط آمپول و تزریقی |
محاسبه دبی برای اتاق تمیز ISO 7
حجم اتاق:
L = 10 m
W = 8 m
H = 3 m
Volume = 10 × 8 × 3 = 240 m³
ACH موردنیاز: 30 بار
Q_air = (30 × 240) / 3600 = 2 m³/s
این مقدار دبی برای هواساز لازم است.
محاسبه هوای تازه (Fresh Air)
در صنایع بهداشتی، حداقل ۲۰٪ تا ۳۰٪ هوا باید تازه باشد.
هوای تازه:
Fresh Air = 0.25 × Total Supply
در مثال بالا:
Fresh Air = 0.25 × 2 = 0.5 m³/s
محاسبات فیلتراسیون هواسازها (Pre + Fine + HEPA)
سیستم فیلتراسیون سهمرحلهای است:
- فیلتر اولیه G4
- فیلتر میانی F7–F9
- فیلتر نهایی HEPA H13/H14
افت فشار هر مرحله:
| افت فشار کثیف (Pa) | افت فشار تمیز (Pa) | نوع فیلتر |
|---|---|---|
| 70 | 40 | G4 |
| 150 | 80 | F7 |
| 350 | 250 | HEPA H13 |
محاسبه افت فشار کل هواساز:
افت فشار کل:
ΔP_total = ΔP_G4 + ΔP_F7 + ΔP_HEPA
برای حالت متوسط:
ΔP_total = 50 + 100 + 300 = 450 Pa
این مقدار در انتخاب فن بسیار مهم است.
محاسبه ظرفیت سرمایشی هواساز (Sensible + Latent)
در صنایع دارویی، دمای معمول ۲۰–۲۳°C و رطوبت ۳۰–۴۵٪ است.
فرمول بار سرمایشی محسوس:
بار محسوس:
Q_sensible = 1.2 × L × ΔT
فرمول بار نهان:
بار نهان:
Q_latent = 3000 × W × ΔW
W = رطوبت مطلق (kg/kg)
بار کل:
Q_total = Q_sensible + Q_latent
مثال عددی محاسبه بار سرمایشی
ورودی هوا: 32°C – RH 60٪
شرایط اتاق: 21°C – RH 40٪
دبی هوا: 2 m³/s
اختلاف دما:
ΔT = 32 − 21 = 11°C
Q_sensible = 1.2 × 2 × 11 = 26.4 kW
اگر ΔW = 0.004 kg/kg باشد:
Q_latent = 3000 × 2 × 0.004 = 24 kW
Q_total = 26.4 + 24 = 50.4 kW
هواساز باید حداقل ۵۰ کیلووات سرمایش داشته باشد.
طراحی کویل سرمایش با روش LMTD
LMTD روشی برای طراحی سطح تبادل حرارت کویل است.
فرمول LMTD:
LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)
فرمول ظرفیت کویل:
Q = U × A × LMTD
U = ضریب انتقال حرارت
A = سطح کویل
مثال عددی طراحی کویل
فرضیات:
- دمای آب ورودی 7°C
- خروجی آب 12°C
- هوای ورودی 32°C
- هوای خروجی 16°C
ΔT1 = 32 − 7 = 25°C ΔT2 = 16 − 12 = 4°C
LMTD = (25 − 4) / ln(25/4) = 11.2°C
اگر U = 65 W/m²·K باشد و Q_total = 50,400 W:
A = Q / (U × LMTD) = 50400 / (65 × 11.2) = 68.4 m²
بنابراین سطح کویل باید حدود ۷۰ متر مربع باشد.
طراحی کویل گرمایش آب گرم
فرمول ظرفیت گرمایشی:
Q = m × Cp × ΔT
مثال عددی محاسبه کویل گرمایش برای زمستان
اگر دمای هوای ورودی 5°C و دمای مطلوب اتاق 20°C باشد:
ΔT = 15°C
دبی جرمی هوا: m = 2.4 kg/s
Q = 2.4 × 1.02 × 15 = 36.7 kW
این مقدار ظرفیت گرمایش مورد نیاز است.
محاسبه ظرفیت فن هواساز (Fan Sizing)
فرمول توان فن:
Fan Power = (Q × ΔP_total) / (η × 1000)
Q = نرخ جریان هوا
ΔP_total = افت فشار کل
η = راندمان فن (معمولاً 0.65)
با Q = 2 m³/s و ΔP_total = 450 Pa:
Power = (2 × 450) / (0.65 × 1000) = 1.38 kW
انتخاب فشار مثبت هواساز (Pressurization)
در صنایع دارویی:
| اختلاف فشار | نوع اتاق |
|---|---|
| 15 Pa | ISO 7 → راهرو |
| 10 Pa | ISO 8 → راهرو |
| 5 Pa | انبار → راهرو |
فرمول:
ΔP = P_clean − P_adjacent
محاسبه دبی هوای جبرانی (Make-up Air)
این هوا برای حفظ فشار مثبت ضروری است:
Make-up Air = Exhaust Air + Leakage + Door Opening
برای اتاق ISO 7:
Leakage ≈ 5% Door Factor ≈ 10%
اگر خروجی 0.3 m³/s باشد:
Make-up = 0.3 + 0.1 + 0.05 = 0.45 m³/s
طراحی فیلتراسیون HEPA
معیار انتخاب HEPA:
- سطح کلاس اتاق
- حد مجاز ذرات
- سرعت عبور از فیلتر
- افت فشار اولیه و نهایی
سرعت مطلوب عبور هوا:
V = 0.3 - 0.45 m/s
محاسبه مساحت فیلتر HEPA:
A = Q / V
اگر Q = 2 m³/s و V = 0.4 m/s:
A = 2 / 0.4 = 5 m²
هواساز باید فیلتر HEPA با صفحه معادل ۵ متر مربع داشته باشد.
جدول انتخاب هواساز نمونه
| مقدار | پارامتر |
|---|---|
| 2 m³/s | دبی کل هوا |
| 0.5 m³/s | هوای تازه |
| 50 kW | بار سرمایشی |
| 37 kW | بار گرمایشی |
| 450 Pa | افت فشار کل |
| 70 m² | سطح کویل سرمایش |
| 5 m² | مساحت HEPA |
| 15 Pa | فشار مثبت |
فرآیند طراحی مهندسی AHU در یک نگاه (نمودار متنی)
1. تعیین کلاس اتاق → 2. محاسبه ACH → 3. تعیین دبی کل → 4. تعیین هوای تازه → 5. انتخاب فیلتراسیون → 6. محاسبه افت فشار → 7. طراحی فن → 8. محاسبه بار سرمایش/گرمایش → 9. طراحی کویل → 10. تعیین فشار مثبت → 11. انتخاب نهایی AHU
نقش هواساز در مصرف انرژی ساختمانهای صنعتی
در کارخانههای دارویی و صنایع غذایی، سیستم HVAC معمولاً بین 40 تا 60 درصد مصرف انرژی کل ساختمان را به خود اختصاص میدهد. علت این موضوع چند عامل مهم است:
- نیاز به نرخ تعویض هوای بالا (ACH بالا)
- استفاده از فیلترهای HEPA با افت فشار زیاد
- نیاز به کنترل دقیق دما و رطوبت
- نیاز به هوای تازه بالا برای جلوگیری از آلودگی
در چنین شرایطی، هرگونه بهینهسازی در عملکرد هواساز میتواند باعث صرفهجویی قابل توجه در مصرف انرژی سالانه شود.
تحلیل مصرف انرژی هواساز
مصرف انرژی هواساز از چهار بخش اصلی تشکیل میشود:
- انرژی فن
- انرژی سرمایش (چیلر)
- انرژی گرمایش (بویلر یا هیتر)
- انرژی رطوبتزنی یا رطوبتگیری
به طور معمول توزیع مصرف انرژی در یک سیستم هواساز صنعتی به شکل زیر است:
| سهم مصرف | بخش مصرف انرژی |
|---|---|
| 25٪ | فنها |
| 40٪ | سرمایش |
| 20٪ | گرمایش |
| 15٪ | کنترل رطوبت |
بنابراین، بیشترین پتانسیل صرفهجویی انرژی در بخش سرمایش و فنها قرار دارد.
تحلیل انرژی فن در سیستم هواساز
توان مصرفی فن تابعی از سرعت چرخش آن است. اگر از سیستمهای کنترل دور متغیر (VFD) استفاده شود، مصرف انرژی میتواند به شدت کاهش یابد.
قانون فنها:
قانون توان فن:
P ∝ N³
که در آن:
- P = توان فن
- N = سرعت چرخش فن
اگر سرعت فن 20٪ کاهش یابد:
P2 = (0.8)³ × P1
P2 = 0.512 P1
یعنی تقریباً 49٪ کاهش مصرف انرژی.
به همین دلیل استفاده از VFD در فنهای هواساز یکی از مهمترین روشهای بهینهسازی انرژی است.
تحلیل مصرف انرژی سرمایش
بار سرمایشی هواساز عمدتاً ناشی از موارد زیر است:
- بار حرارتی تجهیزات
- حضور افراد
- هوای تازه گرم
- رطوبت محیط
فرمول محاسبه انرژی سرمایش:
انرژی سرمایش:
Q = m × Cp × ΔT
در سیستمهای صنعتی، هوای تازه سهم بزرگی در بار سرمایش دارد.
مثال تحلیلی: تأثیر هوای تازه بر مصرف انرژی
فرض کنیم:
دبی هوا = 3 kg/s
دمای بیرون = 35°C
دمای اتاق = 22°C
ΔT = 13°C
Q = 3 × 1.02 × 13
Q = 39.7 kW
این بار فقط به دلیل هوای تازه ایجاد شده است.
در صورتی که سیستم بازیافت انرژی (Energy Recovery) داشته باشد، میتوان این مقدار را تا 50٪ کاهش داد.
سیستم های بازیافت انرژی در هواساز
برای کاهش مصرف انرژی، از مبدلهای بازیافت انرژی استفاده میشود. مهمترین انواع آن عبارتند از:
| راندمان بازیافت | نوع سیستم |
|---|---|
| 70٪ | Heat Recovery Wheel |
| 60٪ | Plate Heat Exchanger |
| 45٪ | Run Around Coil |
فرمول بازیافت انرژی:
بازیافت انرژی:
Q_recovered = η × Q_exhaust
اگر راندمان سیستم 70٪ باشد:
Q_recovered = 0.7 × 40 = 28 kW
این مقدار بار سرمایش را کاهش میدهد.
کنترل رطوبت و مصرف انرژی
در صنایع دارویی، کنترل رطوبت اهمیت زیادی دارد زیرا رطوبت بالا میتواند باعث رشد میکروارگانیسمها شود.
روشهای کنترل رطوبت:
- کویل سرمایش (dehumidification)
- رطوبتزن بخار
- سیستمهای دسیکانت
فرمول رطوبتگیری:
بار نهان:
Q_latent = m × h_fg × ΔW
که در آن:
- h_fg = گرمای نهان تبخیر آب
نقش سیستم BMS در کاهش مصرف انرژی
سیستم مدیریت ساختمان (BMS) میتواند مصرف انرژی هواساز را بهینه کند.
وظایف BMS شامل موارد زیر است:
- کنترل سرعت فن
- تنظیم دمای کویل
- کنترل رطوبت
- مانیتورینگ فشار فیلترها
- تنظیم هوای تازه
با استفاده از BMS، مصرف انرژی HVAC میتواند تا 20٪ کاهش یابد.
نگهداری و تعمیرات هواساز (Maintenance)
یکی از عوامل مهم در حفظ عملکرد سیستم، برنامه نگهداری منظم است.
برنامه سرویس پیشنهادی
| دوره سرویس | بخش سیستم |
|---|---|
| ماهانه | فیلتر اولیه |
| هر 3 ماه | فیلتر میانی |
| سالانه | فیلتر HEPA |
| هر 6 ماه | کویلها |
| سالانه | فن |
اثر گرفتگی فیلترها بر مصرف انرژی
اگر فیلترها کثیف شوند، افت فشار افزایش پیدا میکند.
توان فن:
P = Q × ΔP
اگر افت فشار از 300 پاسکال به 500 پاسکال برسد:
افزایش مصرف ≈ 66٪
به همین دلیل تعویض فیلترها یکی از سادهترین روشهای کاهش مصرف انرژی است.
تحلیل اقتصادی سیستم هواساز
در طراحی سیستمهای HVAC صنعتی باید علاوه بر هزینه اولیه، هزینههای طول عمر سیستم نیز بررسی شود.
مفهوم هزینه چرخه عمر (Life Cycle Cost) برای این منظور استفاده میشود.
LCC = Initial Cost + Operating Cost + Maintenance Cost
مثال تحلیل اقتصادی هوساز
فرض کنیم:
هزینه خرید هواساز = 80,000 دلار
هزینه انرژی سالانه = 12,000 دلار
هزینه نگهداری = 3,000 دلار
طول عمر سیستم = 15 سال
Operating Cost = 12,000 × 15 = 180,000
Maintenance Cost = 3,000 × 15 = 45,000
LCC = 80,000 + 180,000 + 45,000
LCC = 305,000 دلار
این نشان میدهد که بیشترین هزینه مربوط به مصرف انرژی است نه خرید اولیه.
تحلیل بازگشت سرمایه (ROI)
اگر با استفاده از سیستم بازیافت انرژی مصرف سالانه 25٪ کاهش یابد:
صرفهجویی سالانه = 3000 دلار
اگر هزینه سیستم بازیافت انرژی 12,000 دلار باشد:
ROI = Investment / Annual Saving
ROI = 12000 / 3000
ROI = 4 سال
بنابراین سیستم در مدت ۴ سال بازگشت سرمایه دارد.
کاهش انتشار CO₂ با هواسازهای بهینه
کاهش مصرف انرژی باعث کاهش انتشار دیاکسیدکربن نیز میشود.
فرمول:
CO2 Reduction = Energy Saved × Emission Factor
اگر سالانه 15,000 kWh صرفهجویی شود و ضریب انتشار 0.7 باشد:
CO2 = 15000 × 0.7
CO2 = 10500 kg/year
یعنی بیش از 10 تن کاهش انتشار CO₂ در سال.
فناوری های نوین هواساز در صنایع غذایی و دارویی
امروزه نسل جدید هواسازها از فناوریهای پیشرفته استفاده میکنند:
- فنهای EC با راندمان بالا
- سیستمهای UV برای ضدعفونی هوا
- کنترل هوشمند مبتنی بر IoT
- سنسورهای کیفیت هوا
- کویلهای میکروچنل با راندمان بالا
این فناوریها میتوانند مصرف انرژی سیستم HVAC را تا 30٪ کاهش دهند.
چالش های بهره برداری از هواسازهای صنعتی
با وجود مزایای زیاد، این سیستمها با چالشهایی نیز مواجه هستند:
- افت فشار بالای فیلتر HEPA
- مصرف انرژی زیاد
- نیاز به نگهداری مداوم
- حساسیت بالا به آلودگی
مدیریت صحیح بهرهبرداری میتواند این چالشها را تا حد زیادی کاهش دهد.
