هواساز صنعتی با کویل آب گرم چیست؟
هواساز صنعتی با کویل آب گرم یکی از مهمترین تجهیزات در سیستمهای تهویه مطبوع HVAC است که برای گرمایش، تهویه و توزیع یکنواخت هوا در فضاهای صنعتی و تجاری مورد استفاده قرار میگیرد. این تجهیز در بسیاری از پروژههای بزرگ مانند کارخانهها، سالنهای تولید، بیمارستانها، مراکز خرید و ساختمانهای اداری به عنوان بخش اصلی سیستم تهویه عمل میکند.
در این سیستم، انرژی گرمایی توسط آب گرم تولید شده در دیگ بخار یا بویلر به کویل گرمایشی داخل هواساز منتقل میشود. هوای عبوری از روی این کویل گرما را جذب کرده و سپس توسط فن به داخل فضای مورد نظر دمیده میشود.
این فرآیند باعث میشود گرمایش ساختمان به صورت یکنواخت و کنترلشده انجام شود و علاوه بر آن امکان فیلتر کردن هوا و کنترل کیفیت هوا نیز فراهم گردد.
نقش هواساز در سیستم HVAC
در یک سیستم HVAC استاندارد، هواساز صنعتی وظیفه انجام چند عملکرد کلیدی را بر عهده دارد:
| توضیح | عملکرد |
|---|---|
| حذف گرد و غبار و آلایندهها | فیلتراسیون هوا |
| انتقال گرمای کویل آب گرم به هوا | گرمایش |
| توزیع یکنواخت هوا در فضا | توزیع هوا |
| تنظیم رطوبت نسبی در برخی سیستمها | کنترل رطوبت |
| تأمین هوای تازه | تهویه |
به همین دلیل هواساز را میتوان قلب سیستم تهویه مطبوع مرکزی دانست.
اجزای اصلی هواساز صنعتی با کویل آب گرم
یک هواساز صنعتی استاندارد از چند بخش مهم تشکیل شده است که هر کدام نقش مشخصی در عملکرد سیستم دارند.
| وظیفه | بخش |
|---|---|
| حذف ذرات معلق | فیلتر هوا |
| انتقال انرژی حرارتی | کویل آب گرم |
| جابجایی و توزیع هوا | فن |
| تنظیم جریان هوا | دمپر هوا |
| جلوگیری از اتلاف انرژی | بدنه عایق شده |
| جمعآوری رطوبت | سینی درین |
در میان این اجزا، کویل آب گرم مهمترین بخش سیستم گرمایش محسوب میشود.
نحوه عملکرد کویل آب گرم در هواساز
کویل آب گرم یک مبدل حرارتی است که از لولههای مسی و فینهای آلومینیومی ساخته میشود. آب گرم تولید شده در بویلر از داخل لولههای کویل عبور میکند و گرمای آن از طریق فینها به هوای عبوری منتقل میشود.
فرآیند انتقال حرارت در این کویلها به صورت جابجایی اجباری (Forced Convection) انجام میشود.
هوای سرد ورودی پس از عبور از کویل، دمای بالاتری پیدا میکند و توسط فن به کانالهای توزیع هوا ارسال میشود.
محاسبه ظرفیت گرمایش هواساز
برای طراحی صحیح هواساز صنعتی، ابتدا باید ظرفیت گرمایشی مورد نیاز محاسبه شود.
ظرفیت گرمایش:
Q = m × Cp × ΔT
در این فرمول:
Q = ظرفیت گرمایش (kW)
m = دبی جرمی هوا (kg/s)
Cp = گرمای ویژه هوا (1.005 kJ/kg°C)
ΔT = اختلاف دمای هوا
محاسبه دبی هوای مورد نیاز
دبی هوا یکی از مهمترین پارامترها در طراحی هواساز است.
محاسبه دبی هوا:
CFM = (Volume × ACH) / 60
در این رابطه:
CFM = دبی هوا
Volume = حجم فضا
ACH = تعداد تعویض هوا در ساعت
جدول دبی هوای پیشنهادی در فضاهای مختلف صنعتی
| تعداد تعویض هوا (ACH) | نوع فضا |
|---|---|
| 6 تا 10 | کارخانه تولیدی |
| 4 تا 8 | سالن مونتاژ |
| 3 تا 6 | انبار صنعتی |
| 12 تا 20 | بیمارستان |
بیشتر بخوانید: ۷ فاکتور حیاتی در انتخاب و قیمت گذاری چیلر تراکمی هوا خنک در پروژه های صنعتی 1405

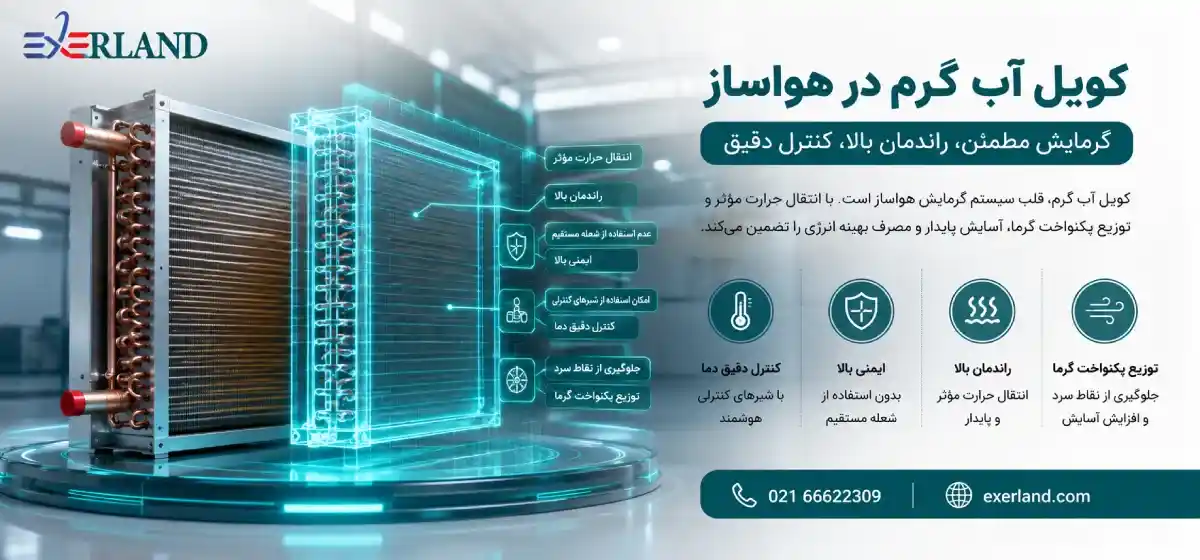

مزایای استفاده از کویل آب گرم در هواساز
استفاده از کویل آب گرم نسبت به روشهای گرمایشی دیگر مزایای قابل توجهی دارد.
| توضیح | مزیت |
|---|---|
| انتقال حرارت مؤثر | راندمان بالا |
| عدم استفاده از شعله مستقیم | ایمنی بالا |
| امکان استفاده از شیرهای کنترلی | کنترل دقیق دما |
| جلوگیری از نقاط سرد | توزیع یکنواخت گرما |
مقایسه هواساز کویل آب گرم با سیستم گرمایش مستقیم
| گرمایش مستقیم | کویل آب گرم | ویژگی |
|---|---|---|
| متوسط | بالا | راندمان |
| پایینتر | بسیار بالا | ایمنی |
| محدود | دقیق | کنترل دما |
| متوسط | بالا | طول عمر |
محاسبه توان فن در هواساز
فن یکی از اجزای کلیدی هواساز است که برای غلبه بر افت فشار سیستم طراحی میشود.
توان فن:
P = (Q × ΔP) / η
که در آن:
P = توان فن
Q = دبی هوا
ΔP = افت فشار سیستم
η = راندمان فن
در کنار محاسبه توان فن در هواساز، در برخی پروژههای حساس به صدا و آسایش محیطی از مینی چیلر کم صدا MC-LN استفاده میشود که با طراحی بهینه و عملکرد کمصدا، گزینهای مناسب برای فضاهای اداری، مسکونی و تجاری با محدودیت نویز محسوب میگردد.
افت فشار در هواساز
افت فشار در سیستم هواساز معمولاً ناشی از اجزای زیر است:
- فیلتر هوا
- کویل گرمایشی
- کانالها
- دمپرها
| افت فشار تقریبی | بخش |
|---|---|
| 50–120 Pa | فیلتر |
| 40–100 Pa | کویل |
| 80–150 Pa | کانال |
بیشتر بخوانید:تحلیل محدوده ظرفیت و مقایسه عملکرد چیلرهای تراکمی اسکرو هواخنک و آب خنک در شرایط بهره برداری مختلف
اهمیت طراحی صحیح هواساز صنعتی
طراحی نامناسب هواساز میتواند باعث مشکلات زیر شود:
- مصرف انرژی بالا
- توزیع نامناسب هوا
- کاهش راندمان سیستم
- استهلاک تجهیزات
به همین دلیل مهندسان HVAC در زمان طراحی باید پارامترهایی مانند دبی هوا، ظرفیت گرمایش، افت فشار، راندمان فن و کیفیت فیلتراسیون را به دقت محاسبه کنند.
هواساز صنعتی با کویل آب گرم یکی از مهمترین تجهیزات در سیستمهای HVAC است که وظیفه گرمایش و توزیع هوای مطبوع را بر عهده دارد. استفاده از کویل آب گرم در این سیستمها باعث افزایش راندمان حرارتی، ایمنی بالا و کنترل دقیق دمای محیط میشود.در کنار اهمیت طراحی صحیح هواساز صنعتی، در بسیاری از پروژههای اداری و تجاری از مینی چیلر هوا خنک اداری - تجاری MC-C نیز برای تأمین سرمایش مستقل و بهینه استفاده میشود که میتواند در کنار هواسازها، نقش مهمی در افزایش راندمان کلی سیستم تهویه مطبوع ایفا کند.
مراحل طراحی هواساز صنعتی با کویل آب گرم
طراحی اصولی هواساز در سیستمهای HVAC معمولاً در چند مرحله انجام میشود:
| توضیح | مرحله طراحی |
|---|---|
| تعیین مقدار انرژی مورد نیاز | محاسبه بار گرمایشی ساختمان |
| بر اساس حجم فضا و ACH | تعیین دبی هوای مورد نیاز |
| تعیین ظرفیت و سطح انتقال حرارت | انتخاب کویل گرمایشی |
| تعیین جریان آب در کویل | محاسبه دبی آب گرم |
| طراحی فن مناسب | محاسبه افت فشار سیستم |
| تعیین توان و فشار استاتیکی | انتخاب فن |

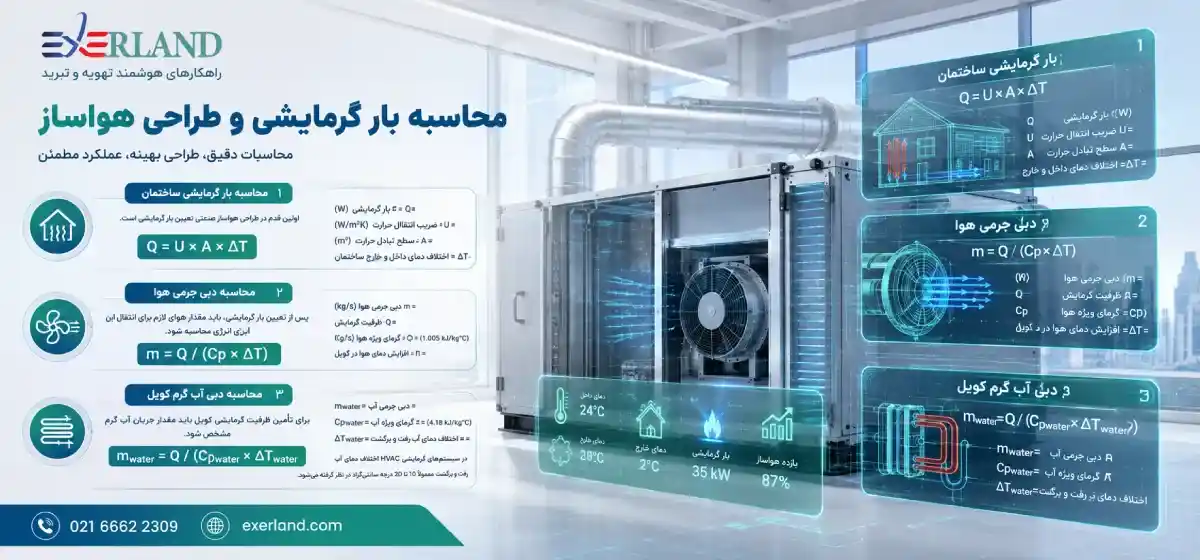

محاسبه بار گرمایشی ساختمان
اولین قدم در طراحی هواساز صنعتی تعیین بار گرمایشی است. این مقدار نشان میدهد که چه مقدار انرژی برای گرم کردن فضای مورد نظر لازم است.
بار گرمایشی ساختمان:
Q = U × A × ΔT
تعاریف:
Q = بار گرمایشی (W)
U = ضریب انتقال حرارت (W/m²K)
A = سطح تبادل حرارت (m²)
ΔT = اختلاف دمای داخل و خارج ساختمان
محاسبه دبی جرمی هوا
پس از تعیین بار گرمایشی، باید مقدار هوای لازم برای انتقال این انرژی محاسبه شود.
دبی جرمی هوا:
m = Q / (Cp × ΔT)
در این رابطه:
m = دبی جرمی هوا (kg/s)
Q = ظرفیت گرمایش
Cp = گرمای ویژه هوا
ΔT = افزایش دمای هوا در کویل
محاسبه دبی آب گرم کویل
برای تأمین ظرفیت گرمایشی کویل باید مقدار جریان آب گرم مشخص شود.
دبی آب گرم:
m_water = Q / (Cp_water × ΔT_water)
که در آن:
m_water = دبی جرمی آب
Cp_water = گرمای ویژه آب (4.18 kJ/kg°C)
ΔT_water = اختلاف دمای آب رفت و برگشت
در سیستمهای گرمایشی HVAC معمولاً اختلاف دمای آب رفت و برگشت حدود 10 تا 20 درجه سانتیگراد در نظر گرفته میشود.
در پروژههای حساستر مانند هواساز اتاق تمیز EX-CL، همین محاسبات بار گرمایشی، دبی هوا و دبی آب گرم با دقت بالاتری انجام میشود تا علاوه بر تأمین ظرفیت حرارتی، شرایط کنترلشده دما، فشار مثبت و کیفیت هوای کاملاً پایدار در محیطهای کلینروم نیز تضمین گردد.
جدول دبی آب گرم در کویلهای گرمایشی
| دبی آب گرم تقریبی | ظرفیت گرمایش |
|---|---|
| 0.5 kg/s | 20 kW |
| 1.2 kg/s | 50 kW |
| 2.4 kg/s | 100 kW |
| 4.8 kg/s | 200 kW |
بیشتر بخوانید:چیلر ترکیبی (Hybrid Chiller) | راهکار مهندسی پایدار برای کاهش مصرف برق در دمای بالا

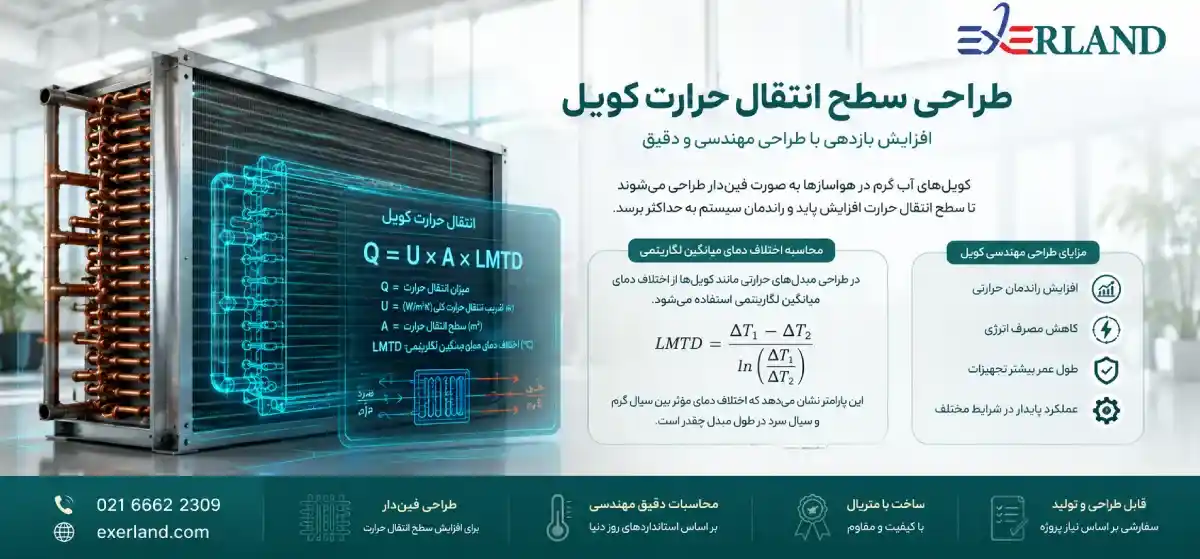

طراحی سطح انتقال حرارت کویل
کویلهای آب گرم در هواسازها به صورت فیندار طراحی میشوند تا سطح انتقال حرارت افزایش یابد.
انتقال حرارت کویل:
Q = U × A × LMTD
تعاریف:
U = ضریب انتقال حرارت کلی
A = سطح انتقال حرارت
LMTD = اختلاف دمای میانگین لگاریتمی
محاسبه اختلاف دمای میانگین لگاریتمی
در طراحی مبدلهای حرارتی مانند کویلها از اختلاف دمای میانگین لگاریتمی استفاده میشود.
LMTD: LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)این پارامتر نشان میدهد که اختلاف دمای مؤثر بین سیال گرم و سیال سرد در طول مبدل چقدر است.
در طراحیهای پیشرفته مانند هواساز هایژنیک بیمارستانی EX-HM نیز محاسبات انتقال حرارت کویل و کنترل دقیق اختلاف دمای میانگین لگاریتمی (LMTD) اهمیت ویژهای دارد، زیرا این نوع هواسازها باید علاوه بر راندمان حرارتی بالا، شرایط بهداشتی و کنترل دقیق دما و رطوبت را در محیطهای حساس بیمارستانی تضمین کنند.
افت فشار در کویل گرمایشی
افت فشار یکی از عوامل مهم در طراحی کویل است زیرا بر انتخاب پمپ و مصرف انرژی تأثیر میگذارد.
افت فشار سیال:
ΔP = f × (L/D) × (ρV² / 2)
تعاریف:
ΔP = افت فشار
f = ضریب اصطکاک
L = طول لوله
D = قطر لوله
ρ = چگالی سیال
V = سرعت جریان
جدول افت فشار در کویلهای متداول
| افت فشار کویل | سرعت هوا |
|---|---|
| 40 Pa | 2 m/s |
| 60 Pa | 3 m/s |
| 90 Pa | 4 m/s |
| 120 Pa | 5 m/s |
در کنار بررسی افت فشار در کویلهای متداول، در سیستمهای پیشرفته مانند EX-DX هواساز DX انبساط مستقیم نیز طراحی کویل و مسیر جریان مبرد بهگونهای انجام میشود که علاوه بر کنترل دقیق ظرفیت سرمایشی، افت فشار هوا در سطح بهینه حفظ شده و راندمان کلی سیستم تهویه افزایش یابد.
تحلیل سایکرومتریک گرمایش هوا در هواساز
در فرآیند گرمایش توسط کویل آب گرم، رطوبت مطلق هوا تقریباً ثابت باقی میماند و تنها دمای خشک افزایش پیدا میکند.
این فرآیند در نمودار سایکرومتریک به صورت حرکت افقی به سمت راست نمایش داده میشود.
| بعد از کویل | قبل از کویل | پارامتر |
|---|---|---|
| 30°C | 10°C | دمای هوا |
| 30% | 70% | رطوبت نسبی |
| ثابت | ثابت | رطوبت مطلق |
به همین دلیل در بسیاری از هواسازهای صنعتی از رطوبتزن (Humidifier) نیز استفاده میشود تا کاهش رطوبت جبران گردد.

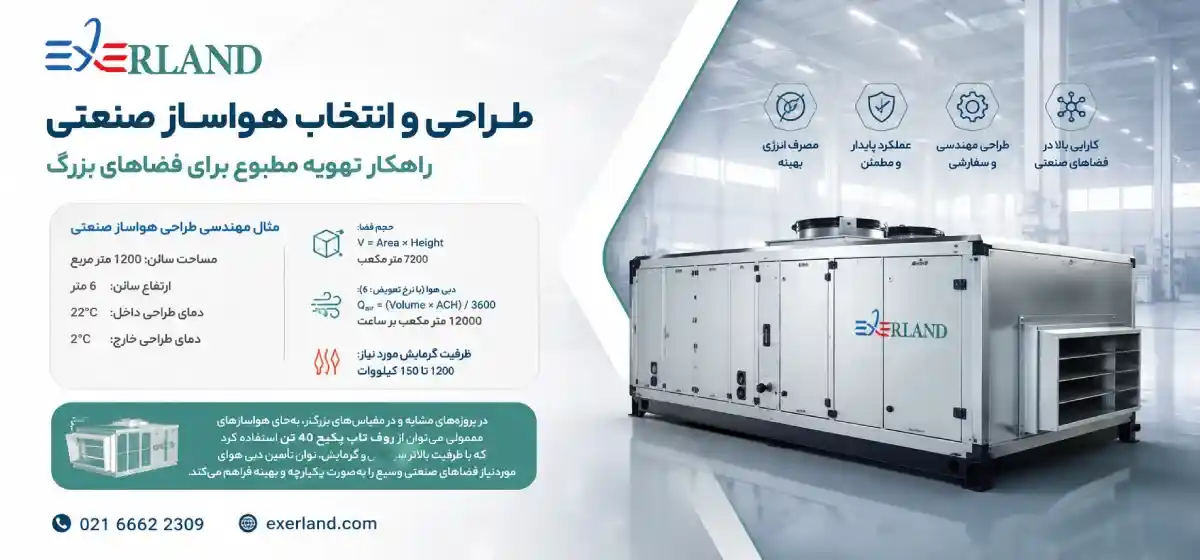

مثال مهندسی طراحی هواساز صنعتی
فرض کنید یک سالن صنعتی دارای شرایط زیر است:
مساحت سالن: 1200 متر مربع
ارتفاع: 6 متر
دمای طراحی داخل: 22°C
دمای خارج: 2°C
ابتدا حجم فضا محاسبه میشود:
حجم فضا:
V = Area × Height
حجم:
7200 متر مکعب
اگر نرخ تعویض هوا 6 در نظر گرفته شود:
دبی هوا:
Q_air = (Volume × ACH) / 3600
دبی هوا:
12000 متر مکعب بر ساعت
بر اساس این مقدار، ظرفیت گرمایش هواساز حدود 120 تا 150 کیلووات انتخاب میشود.
در پروژههای مشابه و در مقیاسهای بزرگتر، بهجای هواسازهای معمولی میتوان از روف تاپ پکیج 40 تن استفاده کرد که با ظرفیت بالاتر سرمایش و گرمایش، توان تأمین دبی هوای موردنیاز فضاهای صنعتی وسیع را بهصورت یکپارچه و بهینه فراهم میکند.
انتخاب فن مناسب برای هواساز
فن هواساز باید بتواند بر مجموع افت فشار سیستم غلبه کند.
| افت فشار | جزء سیستم |
|---|---|
| 100 Pa | فیلتر |
| 80 Pa | کویل |
| 120 Pa | کانال |
| 40 Pa | دمپر |
افت فشار کل:
340 پاسکال
بنابراین فن باید توانایی تأمین این فشار استاتیکی را داشته باشد.
بیشتر بخوانید: کاربرد چیلرهای تراکمی در خنککاری خطوط تولید فولاد و صنایع فلزی
جدول مقایسه انواع کویلهای گرمایشی در هواساز
| کاربرد | راندمان حرارتی | نوع کویل |
|---|---|---|
| فضاهای کوچک | متوسط | کویل 4 ردیفه |
| ساختمانهای اداری | بالا | کویل 6 ردیفه |
| صنایع سنگین | بسیار بالا | کویل 8 ردیفه |
عوامل موثر در افزایش راندمان کویل آب گرم
چند عامل مهندسی میتوانند راندمان کویل را افزایش دهند:
- افزایش سطح فین
- افزایش سرعت جریان آب
- استفاده از لولههای مسی با هدایت حرارتی بالا
- بهینهسازی فاصله فینها
- کاهش افت فشار هوا

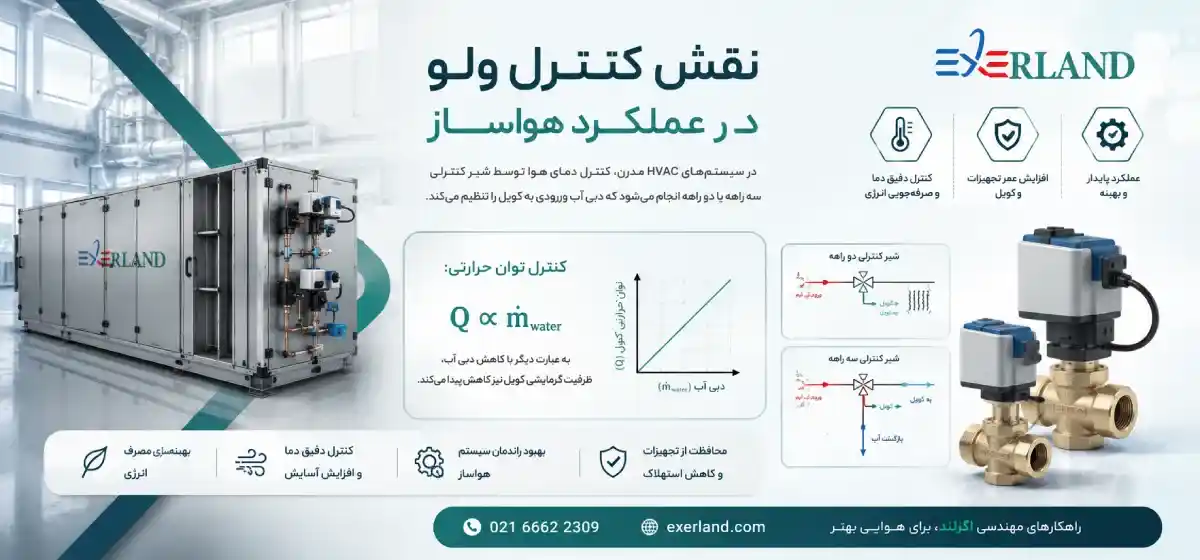

نقش کنترل ولو در عملکرد هواساز
در سیستمهای HVAC مدرن، کنترل دمای هوا توسط شیر کنترلی سه راهه یا دو راهه انجام میشود که دبی آب ورودی به کویل را تنظیم میکند.
کنترل توان حرارتی:
Q ∝ m_water
به عبارت دیگر با کاهش دبی آب، ظرفیت گرمایشی کویل نیز کاهش پیدا میکند.
تحلیل مکانیسم های کاهش توان و افزایش بازده در هواساز
در سیستم های HVAC مدرن، راندمان سیستم تنها به کیفیت کویل بستگی ندارد، بلکه به نحوه تعامل اجزا با یکدیگر وابسته است. استفاده از اینورتر یا VFD روی موتور فن و همچنین سیستمهای بازیافت انرژی (Heat Recovery) میتواند مصرف انرژی الکتریکی و حرارتی را تا 40 درصد کاهش دهد.
یکی از پارامترهای کلیدی در ارزیابی عملکرد سیستم، ضریب عملکرد کل سیستم است که نشاندهنده نسبت گرمای مفید به توان مصرفی تجهیزات جانبی است.
ضریب عملکرد سیستم:
COP_sys = Q_heat / P_total
در این رابطه:
COP_sys = ضریب عملکرد کل سیستم
Q_heat = انرژی گرمایی تولید شده (kW)
P_total = مجموع توان مصرفی فنها و پمپها (kW)
در کنار تحلیل مکانیسمهای کاهش توان و افزایش بازده، در EX-IH هواساز صنعتی سنگین به دلیل ظرفیت بالا و کارکرد پیوسته، استفاده از فناوریهایی مانند اینورتر (VFD) و سیستمهای بازیافت انرژی نقش بسیار مهمتری در بهینهسازی مصرف و افزایش ضریب عملکرد کل سیستم دارد.
تحلیل پارامتریک بازده و بهینهسازی مصرف انرژی
بازده حرارتی کویل آب گرم تحت تأثیر پارامترهایی چون نرخ جریان سیال و اختلاف دمای ورود و خروج قرار دارد. با بهینهسازی دبی آب گرم از طریق شیرهای کنترلی هوشمند، میتوان از اتلاف انرژی در زمانهایی که بار حرارتی ساختمان کاهش مییابد، جلوگیری کرد.
| تأثیر بر سیستم | درصد صرفهجویی انرژی | روش بهینهسازی |
|---|---|---|
| کاهش مصرف برق و استهلاک | 20% - 50% | استفاده از VFD در فن |
| کاهش توان مصرفی پمپ بویلر | 10% - 15% | کنترل دبی با شیر دو راهه |
| جلوگیری از تلفات حرارتی پوسته | 5% - 8% | عایقبندی بدنه هواساز |
| بهرهگیری از دمای هوای آزاد | 15% - 30% | استفاده از اکونومایزر |

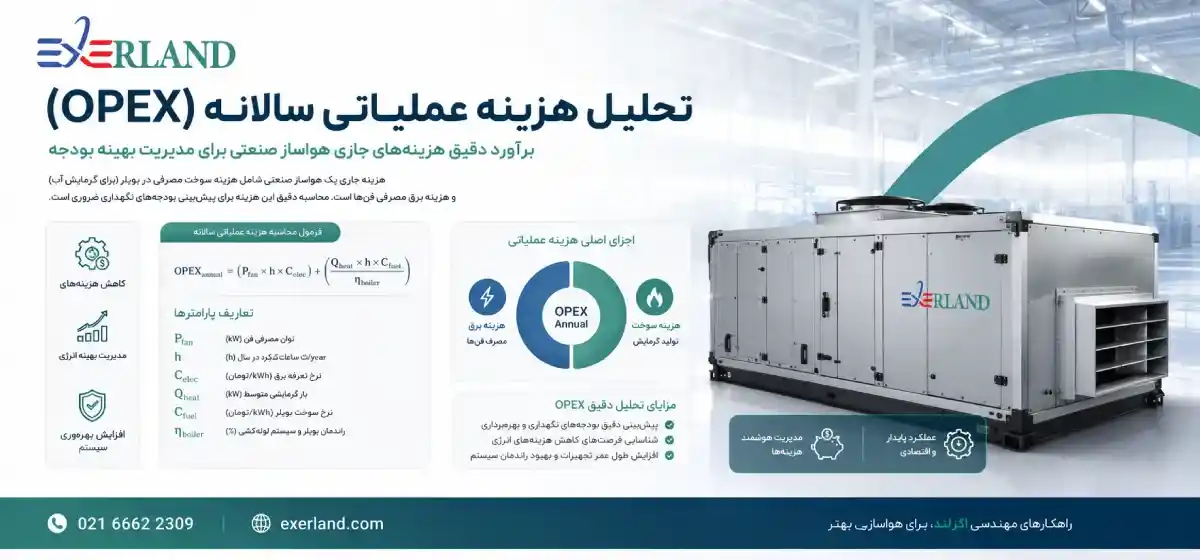

تحلیل هزینه عملیاتی سالانه (OPEX)
هزینه جاری یک هواساز صنعتی شامل هزینه سوخت مصرفی در بویلر (برای گرمایش آب) و هزینه برق مصرفی فنها است. محاسبه دقیق این هزینه برای پیشبینی بودجههای نگهداری ضروری است.
هزینه عملیاتی سالانه:
OPEX_annual = (P_fan * h * C_elec) + (Q_heat * h * C_fuel / η_boiler)
تعاریف:
P_fan = توان مصرفی فن (kW)
h = ساعات کارکرد در سال
C_elec = نرخ تعرفه برق
Q_heat = بار گرمایشی متوسط
C_fuel = نرخ سوخت بویلر
η_boiler = راندمان بویلر و سیستم لولهکشی
در همین تحلیل هزینه عملیاتی، باید توجه داشت که ساختار و مقیاس مصرف در هواساز خانگی و تجاری بسیار متفاوت است؛ بهطوریکه هواسازهای خانگی معمولاً مصرف انرژی پایینتر و ساعات کارکرد محدودتری دارند، در حالی که مدلهای تجاری به دلیل کارکرد مداوم، سهم بیشتری در محاسبات OPEX پروژه ایجاد میکنند.
محاسبات مهندسی LCC (هزینه چرخه عمر)
در پروژههای بزرگ صنعتی، تصمیمگیری برای خرید هواساز نباید صرفاً بر اساس قیمت خرید اولیه (CAPEX) باشد. هزینه چرخه عمر (Life Cycle Cost) مجموع تمام هزینههایی است که یک دستگاه از زمان خرید تا زمان اسقاط به مالک تحمیل میکند.
هزینه چرخه عمر:
LCC = I + Repl + M + E - S
در این فرمول:
I = هزینه سرمایهگذاری اولیه
Repl = هزینههای تعویض قطعات (مانند فیلترها و تسمهها)
M = هزینههای تعمیر و نگهداری
E = هزینههای انرژی (سوخت و برق)
S = ارزش اسقاطی تجهیز در پایان عمر
جدول تحلیل اقتصادی و زمان بازگشت سرمایه
فرض کنید یک هواساز با راندمان بالا (High Efficiency) با قیمتی بالاتر خریداری شود، زمان بازگشت این اختلاف هزینه از طریق صرفهجویی در انرژی به صورت زیر محاسبه میشود:
ول زمان بازگشت سرمایه:
Payback = ΔCAPEX / ΔOPEX_annual
| زمان بازگشت سرمایه | هزینه انرژی سالانه (تومان) | قیمت اولیه (تومان) | نوع هواساز |
|---|---|---|---|
| - | 120,000,000 | 500,000,000 | هواساز معمولی |
| 3.3 سال | 75,000,000 | 650,000,000 | هواساز بهینه (VFD دار) |
تحلیل قابلیت اطمینان و افزونگی سیستم (Availability)
در محیطهای حساس صنعتی مانند داروسازیها یا صنایع غذایی، توقف هواساز میتواند خسارات سنگینی وارد کند. استفاده از کویلهای چند مرحلهای یا فنهای رزرو (Fan Array) باعث افزایش قابلیت اطمینان سیستم میشود.
تحلیل پایداری سیستم نشان میدهد که با افزایش سطح نگهداری پیشگیرانه (PM)، هزینه تعمیرات اضطراری به شدت کاهش مییابد.

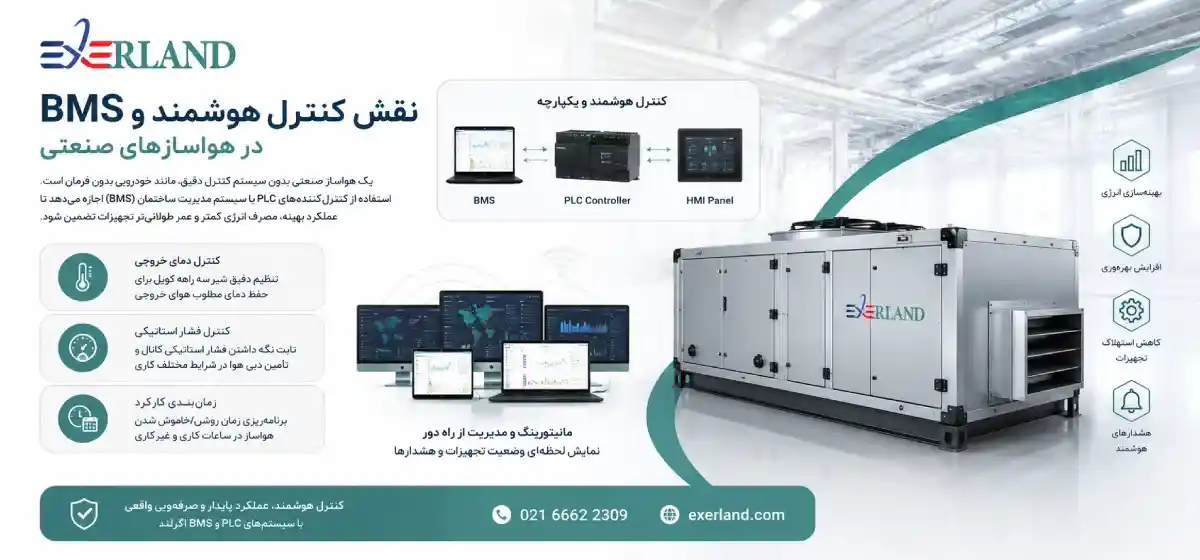

نقش کنترل هوشمند و BMS در هواسازهای صنعتی
یک هواساز صنعتی بدون سیستم کنترل دقیق، مانند خودرویی بدون فرمان است. استفاده از کنترلکنندههای PLC یا سیستم مدیریت ساختمان (BMS) اجازه میدهد تا:
کنترل دمای خروجی: با تنظیم دقیق شیر سه راهه کویل.کنترل فشار استاتیکی: برای ثابت نگه داشتن دبی هوا در صورت کثیف شدن فیلترها.
زمانبندی کارکرد: خاموش شدن خودکار در ساعات غیرکاری.
کاهش اثرات زیستمحیطی و CO2 Reduction
بهینهسازی هواسازهای صنعتی مستقیماً بر کاهش تولید گازهای گلخانهای تأثیر دارد. با کاهش مصرف سوخت در بویلرها، حجم کربن تولیدی سیستم HVAC کاهش مییابد.
کاهش تولید کربن:
CO2_Saved = ΔE_fuel * EF_fuel
که در آن EF ضریب انتشار آلایندگی سوخت است.
جمع بندی مدیریتی برای کارفرمایان
هواساز صنعتی با کویل آب گرم در صورتی که به درستی طراحی و کنترل شود، نه یک هزینه، بلکه یک “دارایی کاهشدهنده هزینه” است. تحلیلهای اقتصادی نشان میدهد که سرمایهگذاری روی تجهیزات کنترلی مانند VFD و شیرهای کنترلی دقیق، در کمتر از 4 سال از محل صرفهجویی انرژی بازگشت داده میشود.
همچنین، در نظر گرفتن هزینههای LCC به جای قیمت اولیه، باعث میشود مهندسان و مالکان در انتخاب برند و تکنولوژی ساخت هواساز، دیدگاهی بلندمدت و سودآور داشته باشند.در کنار این رویکرد مدیریتی و نگاه بلندمدت به هزینههای چرخه عمر (LCC)، استفاده از تجهیزاتی مانند مبدل حرارتی پوسته و لوله نیز میتواند نقش مهمی در افزایش راندمان تبادل حرارت، پایداری عملکرد سیستم و کاهش مصرف انرژی در پروژههای تأسیساتی ایفا کند.
