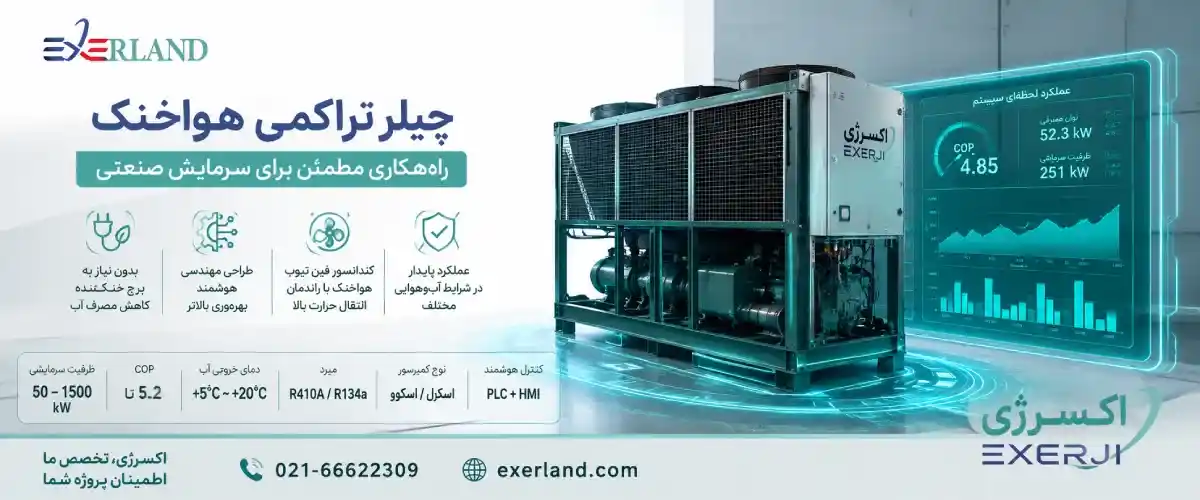

چرا انتخاب چیلر تراکمی هواخنک در صنعت یک تصمیم حیاتی است؟
در پروژههای صنعتی سال ۱۴۰۵، سیستمهای سرمایشی دیگر صرفاً یک تجهیز جانبی محسوب نمیشوند؛ بلکه یکی از ستونهای اصلی پایداری تولید، کنترل کیفیت فرآیند و مدیریت انرژی هستند. در این میان، چیلر تراکمی هواخنک (Air Cooled Chiller) به دلیل عدم نیاز به برج خنککننده، سادگی بهرهبرداری و کاهش وابستگی به آب، به یکی از انتخابهای اصلی صنایع متوسط و حتی برخی صنایع بزرگ تبدیل شده است.
اما نکته مهم اینجاست:
انتخاب چیلر هواخنک اگر بدون تحلیل مهندسی انجام شود، میتواند در بلندمدت به یکی از پرهزینهترین تصمیمهای پروژه تبدیل شود.
در واقع، تفاوت بین یک انتخاب صحیح و یک انتخاب اشتباه در این سیستم، در مصرف برق، راندمان واقعی، عمر کمپرسور و هزینه نگهداری خود را نشان میدهد، نه در قیمت خرید اولیه.
چیلر تراکمی هواخنک چیست و چگونه کار می کند؟
چیلر هواخنک یک سیستم سرمایش مبتنی بر سیکل تبرید تراکمی است که در آن، دفع حرارت از طریق هوا و کندانسورهای هوایی انجام میشود. در این سیستم، گرمای جذبشده از سیال (معمولاً آب یا محلول فرآیندی) توسط مبرد دریافت شده و سپس در کندانسور به محیط بیرون منتقل میشود.
اجزای اصلی این سیستم عبارتاند از:
- کمپرسور (تولید فشار و گردش مبرد)
- کندانسور هواخنک (انتقال حرارت به محیط)
- اواپراتور (جذب گرمای فرآیند)
- شیر انبساط (کنترل جریان مبرد)
این ساختار سادهتر از چیلر آبخنک است، اما در مقابل، وابستگی بیشتری به شرایط محیطی دارد.
چرا چیلر هواخنک در سال ۱۴۰۵ بیشتر مورد توجه قرار گرفته است؟
در سالهای اخیر، چند عامل باعث افزایش استفاده از چیلرهای هواخنک در پروژههای صنعتی شده است:
محدودیت منابع آب صنعتی
در بسیاری از مناطق، هزینه آب یا محدودیت تأمین آن باعث شده استفاده از سیستمهای آبخنک دشوارتر شود.
کاهش پیچیدگی بهرهبرداری
چیلر هواخنک نیاز به برج خنککننده، تصفیه آب و کنترل شیمیایی ندارد، بنابراین بهرهبرداری سادهتری دارد.
کاهش هزینههای زیرساختی
عدم نیاز به برج خنککننده و تجهیزات جانبی، هزینه اولیه برخی پروژهها را کاهش میدهد.
افزایش استفاده در پروژههای مدولار و سریعالاجرا
در پروژههایی که زمان اجرا محدود است، چیلر هواخنک گزینه سریعتر و کمریسکتری محسوب میشود.
با این حال، در پروژههایی که راندمان انرژی اولویت بالاتری دارد یا امکان تأمین آب در مدار بسته فراهم است، استفاده از پکیج چیلر به همراه برج خنک کن مدار بسته همچنان یک راهکار حرفهای و قابل اتکا محسوب میشود؛ زیرا ضمن کاهش مصرف آب و جلوگیری از آلودگی و رسوبگذاری، میتواند عملکرد پایدارتر و کنترل بهتری بر شرایط کاری سیستم ایجاد کند.
مقایسه مفهومی چیلر هواخنک با سیستم های مشابه
| چیلر آبخنک | چیلر هواخنک | ویژگی |
|---|---|---|
| دارد | ندارد | نیاز به آب |
| بیشتر | کمتر | پیچیدگی سیستم |
| بالا | متوسط | راندمان انرژی |
| بالا | متوسط | هزینه اولیه |
| ترکیبی (برق + آب) | وابسته به برق | هزینه بهرهبرداری |

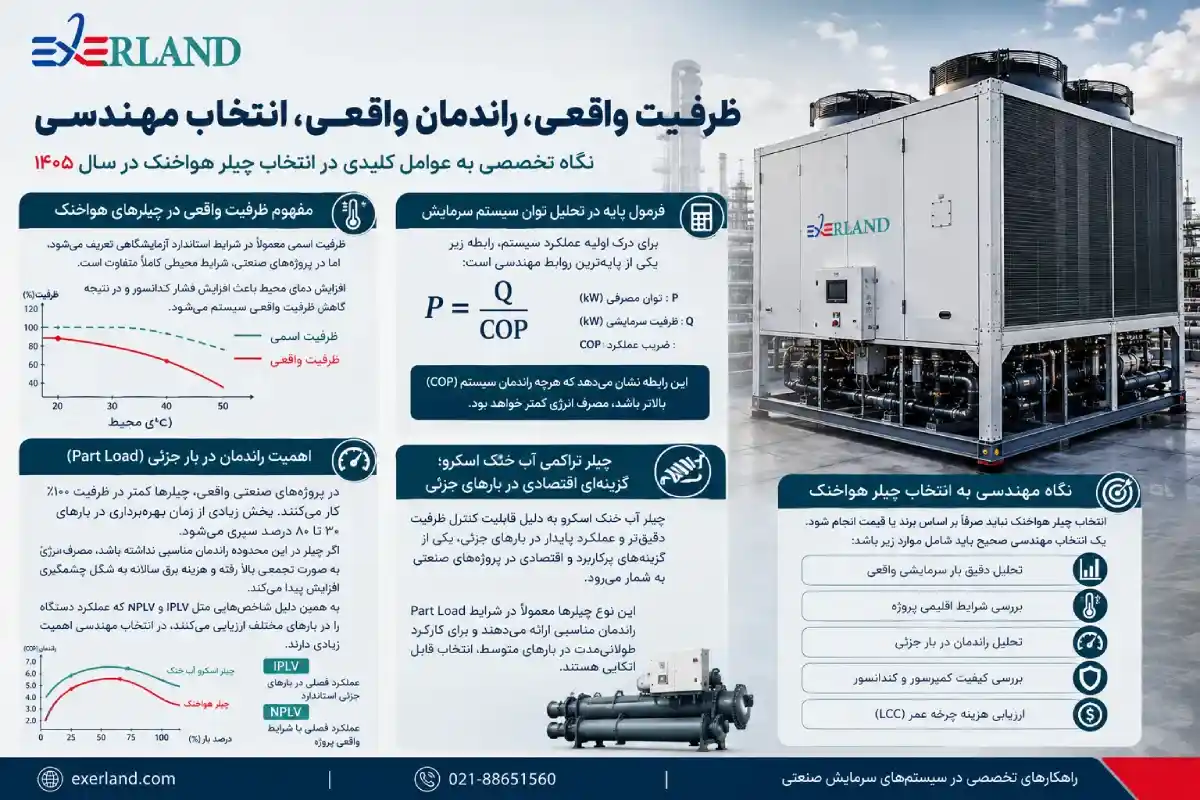

مفهوم ظرفیت واقعی در چیلرهای هواخنک
یکی از مهمترین مفاهیم در انتخاب چیلر هواخنک، تفاوت بین ظرفیت اسمی و ظرفیت واقعی است. ظرفیت اسمی معمولاً در شرایط استاندارد آزمایشگاهی تعریف میشود، اما در پروژههای صنعتی، شرایط محیطی کاملاً متفاوت است.
افزایش دمای محیط باعث افزایش فشار کندانسور و در نتیجه کاهش ظرفیت واقعی سیستم میشود. به همین دلیل، انتخاب چیلر باید همیشه با در نظر گرفتن شرایط واقعی سایت انجام شود.
فرمول پایه در تحلیل توان سیستم سرمایش
برای درک اولیه عملکرد سیستم، رابطه زیر یکی از پایهایترین روابط مهندسی است:
توان مصرفی چیلر
P = Q / COP
این رابطه نشان میدهد که هرچه راندمان سیستم (COP) بالاتر باشد، مصرف انرژی کمتر خواهد بود.
اهمیت راندمان در بار جزئی (Part Load)
در پروژههای صنعتی واقعی، چیلرها کمتر در ظرفیت ۱۰۰٪ کار میکنند. بخش زیادی از زمان بهرهبرداری در بارهای ۳۰ تا ۸۰ درصد سپری میشود.
اگر چیلر در این محدوده راندمان مناسبی نداشته باشد، مصرف انرژی به صورت تجمعی بالا رفته و هزینه برق سالانه به شکل چشمگیری افزایش پیدا میکند. به همین دلیل شاخصهایی مثل IPLV و NPLV که عملکرد دستگاه را در بارهای مختلف ارزیابی میکنند، در انتخاب مهندسی اهمیت زیادی دارند.
در این میان، چیلر تراکمی آب خنک اسکرو (Water-Cooled Screw Chiller) به دلیل قابلیت کنترل ظرفیت دقیقتر و عملکرد پایدار در بارهای جزئی، یکی از گزینههای پرکاربرد و اقتصادی در پروژههای صنعتی به شمار میرود. این نوع چیلرها معمولاً در شرایط Part Load راندمان مناسبی ارائه میدهند و برای کارکرد طولانیمدت در بارهای متوسط، انتخاب قابل اتکایی هستند.
نگاه مهندسی به انتخاب چیلر هواخنک
انتخاب چیلر هواخنک نباید صرفاً بر اساس برند یا قیمت انجام شود. یک انتخاب مهندسی صحیح باید شامل موارد زیر باشد:
- تحلیل دقیق بار سرمایشی واقعی
- بررسی شرایط اقلیمی پروژه
- تحلیل راندمان در بار جزئی
- بررسی کیفیت کمپرسور و کندانسور
- ارزیابی هزینه چرخه عمر (LCC)
در واقع، هدف اصلی در طراحی سیستم سرمایش صنعتی، رسیدن به حداقل هزینه در طول عمر سیستم است، نه حداقل قیمت خرید.در همین راستا، در برخی پروژههای بزرگ صنعتی که تمرکز اصلی بر راندمان انرژی و عملکرد پایدار است، چیلر تراکمی آب خنک نیز بهعنوان یک گزینه مهندسی جدی مطرح میشود؛ زیرا در صورت طراحی صحیح و استفاده از برج خنککن، میتواند راندمان بالاتری نسبت به سیستمهای هواخنک ارائه دهد و در بارهای سنگین، عملکرد اقتصادیتری در طول دوره بهرهبرداری داشته باشد.

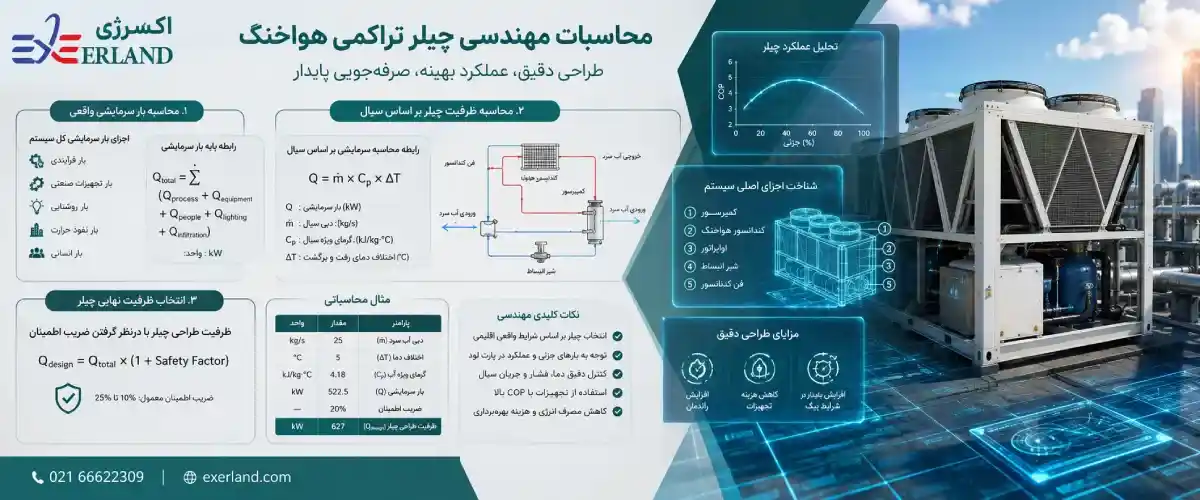

محاسبات چیلر تراکمی هواخنک
در این مرحله از مقاله، وارد بخش اصلی و تعیینکننده طراحی سیستم سرمایش میشویم؛ جایی که انتخاب چیلر تراکمی هواخنک از حالت تئوری خارج شده و به یک فرآیند کاملاً مهندسی، محاسباتی و مبتنی بر شرایط واقعی پروژه تبدیل میگردد.
در پروژههای صنعتی سال ۱۴۰۵، طراحی صحیح چیلر دیگر فقط به معنای انتخاب یک ظرفیت مشخص نیست، بلکه شامل تحلیل دقیق بار سرمایشی، بررسی شرایط اقلیمی، انتخاب نوع کمپرسور، طراحی کندانسور هواخنک و ارزیابی عملکرد سیستم در بارهای جزئی است.
هر خطا در این مرحله میتواند در آینده منجر به افزایش مصرف انرژی، کاهش راندمان، استهلاک زودرس تجهیزات و حتی توقف خطوط تولید شود. به همین دلیل، این فاز بهعنوان قلب تصمیمگیری مهندسی در سیستمهای سرمایش صنعتی شناخته میشود و پایه اصلی انتخاب اقتصادی و فنی چیلر محسوب میگردد.
همچنین در بسیاری از پروژهها، بهویژه فضاهای اداری، آزمایشگاهی یا خطوط تولید حساس، سطح صدای دستگاه به یک معیار تعیینکننده تبدیل شده است. در چنین شرایطی استفاده از مینی چیلر کم صدا بهعنوان یک راهکار تخصصی، امکان تأمین سرمایش پایدار را در کنار کاهش نویز محیط فراهم میکند و انتخاب مناسبی برای نصب در نزدیکی محل بهرهبرداری یا فضاهای محدود به شمار میرود.
در ادامه، وارد محاسبات دقیق، انتخاب تجهیزات کلیدی و تحلیل عملکرد واقعی سیستم در شرایط بهرهبرداری خواهیم شد تا یک دید کامل و قابل استناد برای طراحی چیلر هواخنک در پروژههای صنعتی ارائه شود.
محاسبه ظرفیت واقعی چیلر هواخنک در پروژه صنعتی
در طراحی مهندسی، اولین قدم تعیین بار سرمایشی واقعی پروژه است. این بار شامل همه منابع تولید حرارت در سیستم میشود.
اجزای بار سرمایشی چیلر هواخنک:
- بار فرآیندی (Process Load)
- بار تجهیزات صنعتی
- بار روشنایی
- بار نفوذ حرارت (Infiltration)
- بار انسانی
رابطه پایه بار سرمایشی
بار سرمایشی کل
Q_total = Σ(Q_process + Q_equipment + Q_people + Q_lighting + Q_infiltration)
محاسبه ظرفیت چیلر بر اساس سیال
در بسیاری از پروژهها، بار سرمایشی از طریق جریان آب یا سیال فرآیندی محاسبه میشود.
بار سرمایشی بر اساس سیال
Q = m × Cp × ΔT
این رابطه یکی از پایهایترین ابزارهای طراحی سیستم سرمایش صنعتی است و مبنای اصلی برای تخمین ظرفیت واقعی موردنیاز، انتخاب تجهیزات و بررسی عملکرد سیستم در شرایط کاری مختلف محسوب میشود.
همچنین در بسیاری از پروژههای صنعتی، بهویژه در ظرفیتهای متوسط و بالا، این محاسبات مستقیماً برای انتخاب و طراحی پکیج کامل چیلر به همراه برج خنک کن مدار باز به کار میرود؛ ترکیبی که به دلیل راندمان حرارتی مناسب، هزینه اولیه منطقی و قابلیت سرویسپذیری بالا، یکی از رایجترین راهکارها در سیستمهای سرمایش صنعتی آبخنک به شمار میآید.
انتخاب ظرفیت نهایی چیلر (با ضریب اطمینان)
در طراحی صنعتی همیشه باید ضریب اطمینان لحاظ شود تا سیستم در شرایط پیک دچار افت عملکرد نشود.
ظرفیت طراحی چیلر
Q_design = Q_total × (1 + Safety Factor)
ضریب اطمینان معمولاً بین 10 تا 25 درصد در نظر گرفته میشود.
جدول مقایسه کمپرسورهای چیلر هواخنک
| پایداری بار جزئی | هزینه اولیه | راندمان | کاربرد صنعتی | نوع کمپرسور |
|---|---|---|---|---|
| متوسط | کم | متوسط | ظرفیت پایین | اسکرال |
| خوب | متوسط | بالا | صنعتی متوسط | اسکرو |
| عالی | بالا | بسیار بالا | صنعتی پیشرفته | اسکرو اینورتر |

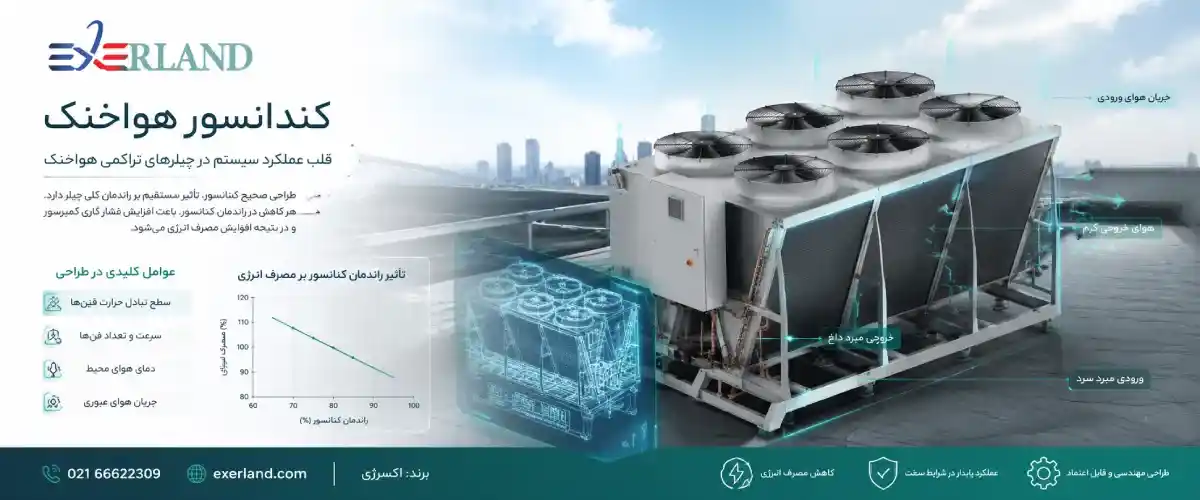

طراحی کندانسور هواخنک و نقش آن در راندمان
کندانسور چیلر تراکمی هواخنک قلب عملکرد سیستم در چیلرهای Air Cooled است. طراحی صحیح آن مستقیماً روی مصرف برق کمپرسور تأثیر دارد.
عوامل مهم طراحی:
- سطح تبادل حرارت فینها
- سرعت و تعداد فنها
- دمای هوای محیط
- جریان هوای عبوری
هر کاهش در راندمان کندانسور، باعث افزایش فشار کاری کمپرسور و در نتیجه افزایش مصرف انرژی میشود.
تحلیل مصرف انرژی چیلر هواخنک
مصرف انرژی در چیلرها ارتباط مستقیم با ظرفیت و راندمان دارد.
توان مصرفی چیلر
P = Q / COP
هرچه COP بالاتر باشد، سیستم اقتصادیتر عمل میکند.

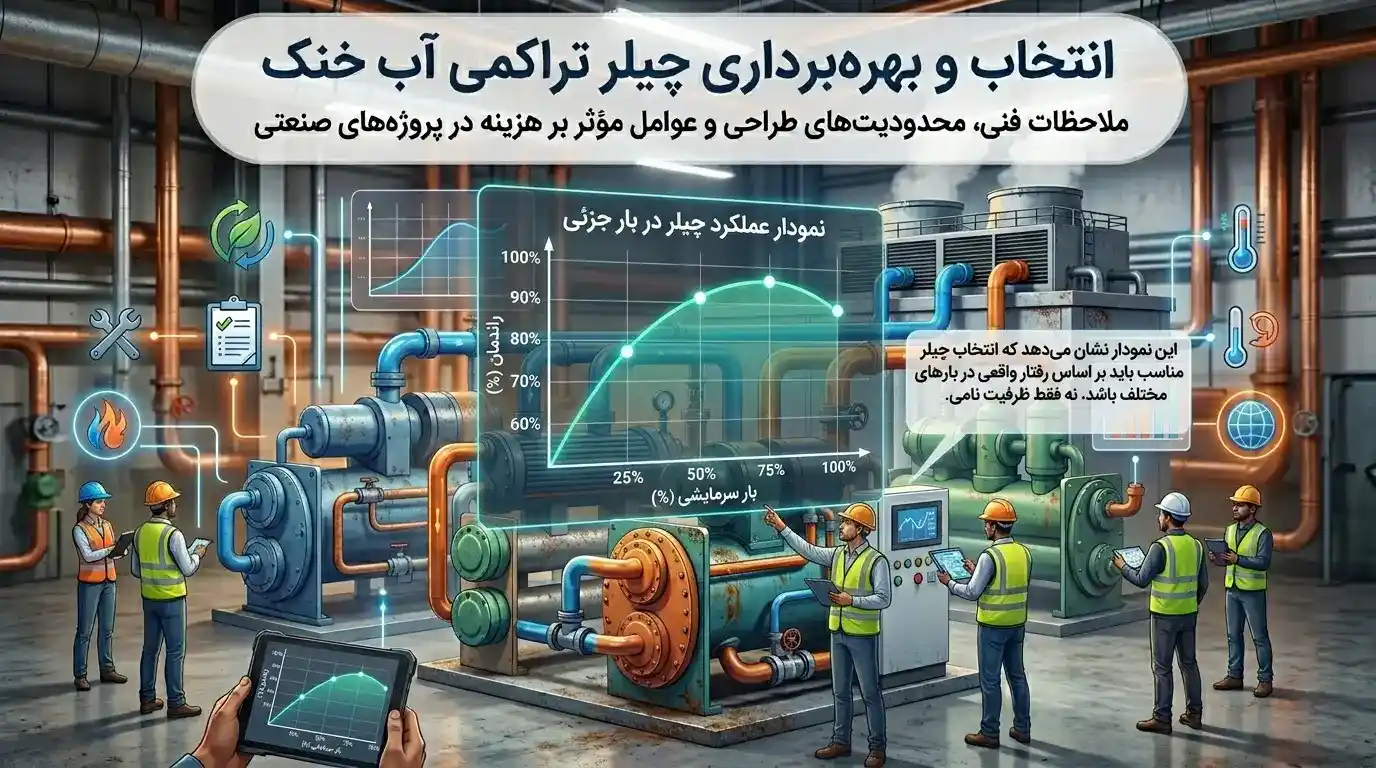

نمودار عملکرد چیلر در بار جزئی
بیشتر بخوانید: نحوه تنظیم شیر انبساط چیلر برای جلوگیری از برگشت مایع به کمپرسور

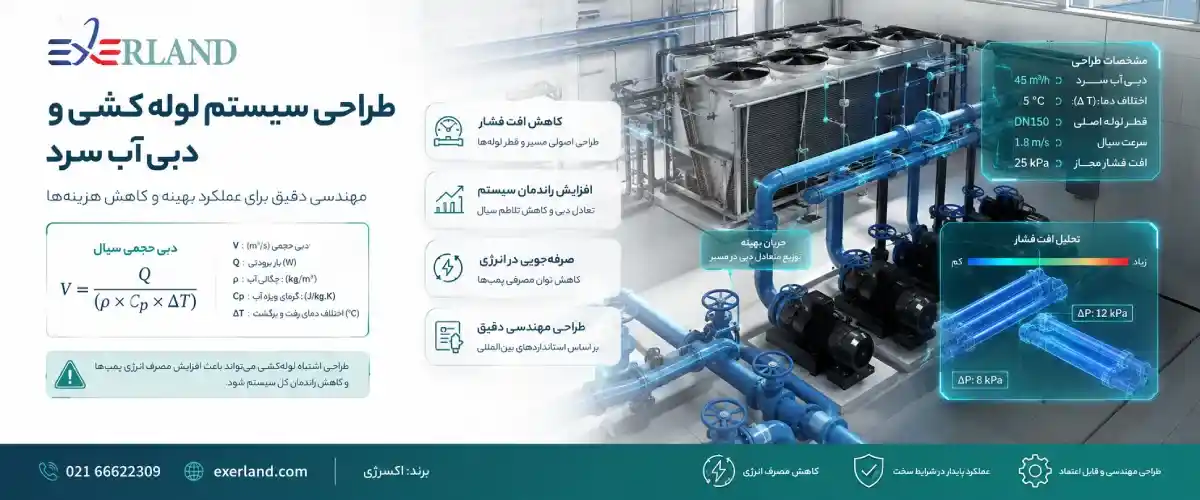

طراحی سیستم لوله کشی و دبی آب سرد
در سیستمهای صنعتی، طراحی لولهکشی نقش مهمی در افت فشار و راندمان دارد.
دبی حجمی سیال
V = Q / (ρ × Cp × ΔT)
طراحی اشتباه لولهکشی میتواند باعث افزایش مصرف انرژی پمپها و کاهش راندمان کل سیستم شود.
جدول عوامل موثر بر راندمان چیلر هواخنک
| تاثیر بر راندمان | عامل |
|---|---|
| بسیار زیاد | دمای محیط |
| بسیار زیاد | طراحی کندانسور |
| زیاد | کیفیت کمپرسور |
| متوسط | دبی آب سرد |
| بسیار زیاد | نگهداری سیستم |

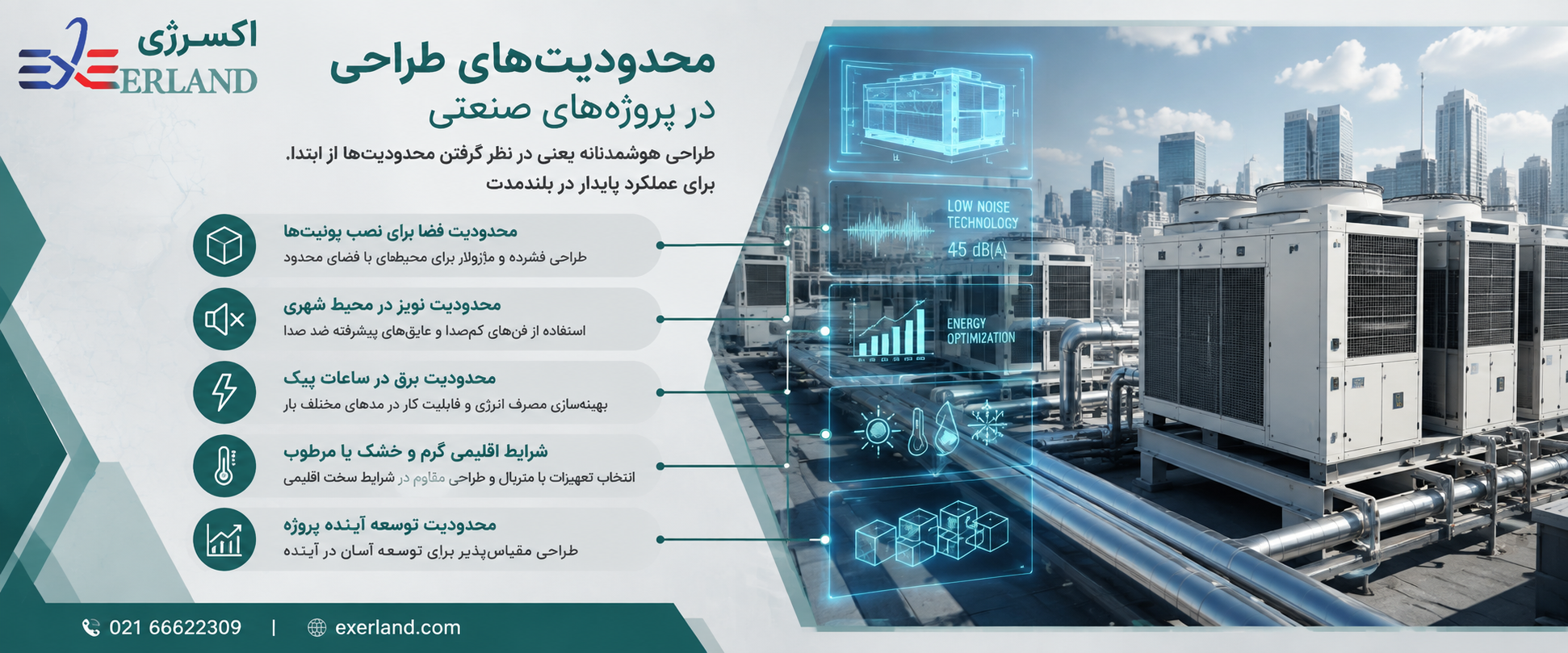

محدودیت های طراحی در پروژه های صنعتی
در پروژههای واقعی، طراحی همیشه محدودیتهایی دارد:
- محدودیت فضا برای نصب یونیتها
- محدودیت نویز در محیط شهری
- محدودیت برق در ساعات پیک
- شرایط اقلیمی گرم و خشک یا مرطوب
- محدودیت توسعه آینده پروژه
در چنین شرایطی، انتخاب نوع چیلر نقش کلیدی دارد. بهعنوان مثال، در بسیاری از پروژههایی که محدودیت صدا و فضا اهمیت دارد یا نیاز به عملکرد پایدار و قابل اعتماد مطرح است، استفاده از چیلر تراکمی آب خنک اسکرال (Water-Cooled Scroll Chiller) میتواند یک راهکار مناسب باشد؛ زیرا این نوع چیلرها معمولاً صدای کمتر، راندمان مناسب و نگهداری سادهتری نسبت به برخی گزینههای دیگر ارائه میدهند و برای پروژههای صنعتی با محدودیتهای اجرایی، انتخاب قابل اتکایی محسوب میشوند.
تحلیل اقتصادی، هزینه های بهره برداری و بهینه سازی عملکرد چیلر تراکمی هواخنک در پروژه های صنعتی ۱۴۰۵
در پروژه های صنعتی سال ۱۴۰۵، انتخاب چیلر تراکمی هواخنک دیگر صرفاً یک تصمیم فنی نیست، بلکه یک تصمیم کاملاً اقتصادی، استراتژیک و مبتنی بر تحلیل هزینه در طول عمر سیستم است. بسیاری از خطاهای رایج در پروژهها زمانی رخ میدهد که تصمیمگیری فقط بر اساس قیمت خرید اولیه انجام میشود، در حالی که بخش اصلی هزینه در طول بهرهبرداری ظاهر میشود.
در واقع، یک چیلر ممکن است در زمان خرید ارزانتر باشد، اما در طول ۱۰ تا ۲۰ سال بهرهبرداری، چندین برابر هزینه اولیه را به پروژه تحمیل کند. به همین دلیل در اینجا، تمرکز اصلی بر تحلیل دقیق CAPEX، OPEX و LCC و همچنین روشهای بهینهسازی مصرف انرژی است.
نکته مهم این است که همین نگاه اقتصادی و محاسبه هزینه چرخه عمر، تنها محدود به صنایع بزرگ نیست و در مقیاسهای کوچکتر نیز اهمیت زیادی دارد. بهعنوان مثال، در بسیاری از پروژههای ساختمانی و واحدهای مستقل، انتخاب مینی چیلر مسکونی نیز دقیقاً باید با همین رویکرد انجام شود؛ زیرا اگرچه ظرفیت دستگاه پایینتر است، اما مصرف برق سالانه و هزینه تعمیرات و نگهداری در بلندمدت میتواند نقش تعیینکنندهای در اقتصادی بودن سیستم سرمایش ساختمان داشته باشد.
تحلیل هزینه سرمایه گذاری اولیه (CAPEX)
هزینه اولیه چیلر هواخنک شامل مجموعهای از هزینههای مستقیم و غیرمستقیم است:
- قیمت خرید چیلر
- هزینه حمل و نصب
- فونداسیون و زیرساخت مکانیکی
- تابلو برق و سیستم کنترل
- تجهیزات جانبی (پمپها، مخازن، لولهکشی)
نکته مهم این است که در پروژههای صنعتی، CAPEX فقط یک بخش از تصمیمگیری است و نباید معیار اصلی انتخاب باشد.

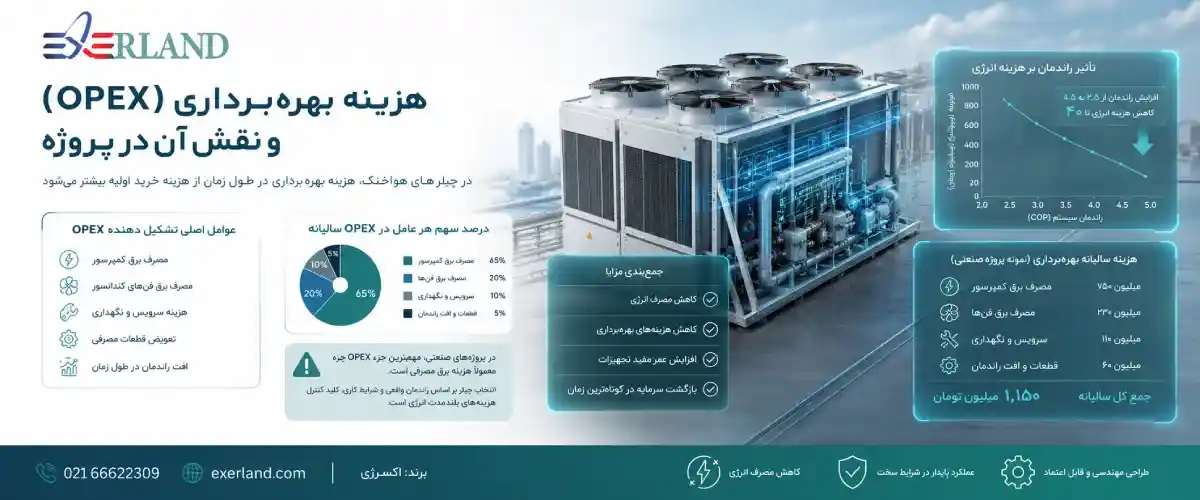

هزینه بهرهبرداری (OPEX) و نقش آن در پروژه
هزینه بهرهبرداری در چیلرهای هواخنک معمولاً در طول زمان از هزینه خرید اولیه بیشتر میشود. این هزینه شامل موارد زیر است:
- مصرف برق کمپرسور
- مصرف برق فنهای کندانسور
- هزینه سرویس و نگهداری
- تعویض قطعات مصرفی
- افت راندمان در طول زمان
در پروژههای صنعتی، مهمترین جزء OPEX معمولاً هزینه برق مصرفی است و اگر انتخاب چیلر بر اساس راندمان واقعی و شرایط کاری انجام نشود، هزینه انرژی میتواند به شکل قابل توجهی افزایش پیدا کند.
همچنین در بسیاری از پروژههای صنعتی، برای کاهش مصرف انرژی و بهبود عملکرد سیستم، از پکیج چیلر به همراه برج خنک کن استفاده میشود؛ ترکیبی که بهویژه در سیستمهای آبخنک، میتواند باعث افزایش راندمان کلی و کاهش هزینه بهرهبرداری در بلندمدت گردد.
تحلیل مصرف انرژی در چیلر هواخنک
مصرف انرژی چیلر رابطه مستقیم با راندمان سیستم (COP) دارد. هرچه راندمان بالاتر باشد، هزینه برق کمتر خواهد بود.
توان مصرفی چیلر
P = Q / COP
در این رابطه، کاهش حتی ۰.۲ واحد در COP میتواند در مقیاس صنعتی، هزینههای بسیار سنگینی ایجاد کند.
مفهوم هزینه چرخه عمر (LCC)
مهمترین معیار تصمیمگیری در پروژههای صنعتی مدرن، هزینه چرخه عمر است. این مفهوم شامل مجموع هزینههای زیر است:
- هزینه خرید اولیه
- هزینه انرژی در طول بهرهبرداری
- هزینه تعمیرات و نگهداری
- هزینه توقف تولید (Downtime)
در بسیاری از پروژهها، سیستمهایی که قیمت اولیه پایینتری دارند، در طول عمر خود بسیار گرانتر تمام میشوند.استفاده از تجهیزاتی مانند چیلر تراکمی آب خنک اسکرو اینورتر به دلیل قابلیت کنترل ظرفیت دقیق، راندمان بالا در بارهای جزئی و کاهش مصرف انرژی سالانه، میتواند در تحلیل LCC گزینهای اقتصادیتر باشد؛ حتی اگر هزینه خرید اولیه آن نسبت به مدلهای سادهتر بیشتر باشد.
استراتژی های کاهش هزینه بهره برداری
برای کاهش هزینههای عملیاتی در چیلر هواخنک، چند راهکار مهندسی وجود دارد:
- استفاده از کمپرسورهای اینورتر دار
- انتخاب ظرفیت دقیق و جلوگیری از Oversizing
- بهینهسازی جریان هوای کندانسور
- سرویس دورهای منظم
- استفاده از کنترل هوشمند بار سرمایشی
این اقدامات میتوانند مصرف انرژی را به طور قابل توجهی کاهش دهند و باعث افزایش عمر مفید تجهیزات شوند.
همچنین در پروژههای سبکتر مانند فضاهای اداری، انتخاب صحیح تجهیزات اهمیت بیشتری پیدا میکند؛ بهطوری که استفاده از مینی چیلر اداری با ظرفیت متناسب، صدای کنترلشده و راندمان مناسب در بار جزئی، میتواند هزینه بهرهبرداری سالانه را کاهش داده و عملکرد پایدار سیستم سرمایش را تضمین کند.
تاثیر شرایط اقلیمی بر هزینه نهایی چیلر
شرایط محیطی یکی از مهمترین عوامل تاثیرگذار بر هزینه بهرهبرداری است. در مناطق گرم، راندمان چیلر کاهش یافته و کمپرسور مجبور به مصرف انرژی بیشتری میشود.
همچنین در مناطق با گرد و غبار بالا، آلودگی کندانسور باعث افت راندمان و افزایش مصرف برق میشود. بنابراین انتخاب چیلر تراکمی باید کاملاً بر اساس شرایط واقعی سایت انجام شود.
تحلیل اقتصادی مقایسه ای چیلر
| چیلر صنعتی بهینه | چیلر اقتصادی | معیار |
|---|---|---|
| بالا | پایین | قیمت اولیه |
| پایین | بالا | مصرف انرژی سالانه |
| کنترلشده | متوسط | هزینه نگهداری |
| بیشتر | کمتر | عمر مفید |
| بهینه | بالا | LCC |
بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی
خطاهای رایج در تحلیل اقتصادی چیلر
- تمرکز صرف بر قیمت اولیه
- نادیده گرفتن هزینه برق در بلندمدت
- عدم توجه به راندمان در بار جزئی
- انتخاب ظرفیت بیش از حد واقعی
- بیتوجهی به شرایط اقلیمی
این خطاها معمولاً باعث افزایش شدید هزینههای پروژه در سالهای بعد میشوند؛ زیرا مصرف انرژی بالا، استهلاک سریعتر و کاهش راندمان سیستم، هزینه بهرهبرداری را به شکل تصاعدی افزایش میدهد.
بهویژه در تجهیزاتی مانند چیلر تراکمی هواخنک اسکرو که معمولاً در پروژههای صنعتی با ظرفیتهای بالا استفاده میشود، انتخاب اشتباه ظرفیت یا عدم بررسی عملکرد در بارهای جزئی میتواند منجر به مصرف برق بسیار بالا و کاهش بازده اقتصادی سیستم در طول عمر بهرهبرداری گردد.
