بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی

در دنیای امروز که هزینه‌های انرژی به‌صورت مداوم در حال افزایش است و منابع طبیعی با محدودیت‌های جدی مواجه شده‌اند، بهینه‌سازی مصرف انرژی در صنایع مختلف به یکی از مهم‌ترین اولویت‌های مدیریتی و فنی تبدیل شده است. سیستم‌های سرمایشی صنعتی، به‌ویژه چیلرها، سهم قابل توجهی از مصرف برق در واحدهای تولیدی، بیمارستان‌ها، مراکز داده، مجتمع‌های تجاری و صنایع سنگین را به خود اختصاص می‌دهند.

در میان اجزای مختلف چیلر، کندانسور به‌عنوان قلب تپنده سیستم سرمایشی شناخته می‌شود. عملکرد صحیح یا نادرست این بخش، می‌تواند تفاوت بین یک سیستم کم‌مصرف و یک مصرف‌کننده پرهزینه انرژی را رقم بزند. به همین دلیل، بررسی عملکرد کمپرسور چیلر و شناخت روش‌های علمی و عملی کاهش مصرف انرژی، نه‌تنها یک موضوع فنی، بلکه یک ضرورت اقتصادی و زیست‌محیطی محسوب می‌شود.

اهمیت بهینه سازی مصرف انرژی در سیستم های سرمایشی صنعتی

افزایش هزینه‌های انرژی و فشار اقتصادی

در سال‌های اخیر، هزینه برق صنعتی به‌طور قابل توجهی افزایش یافته است. برای بسیاری از واحدهای تولیدی، سهم انرژی از هزینه‌های عملیاتی به بیش از ۳۰ درصد رسیده است. در این میان، چیلرهای صنعتی یکی از اصلی‌ترین مصرف‌کنندگان برق محسوب می‌شوند.

عدم مدیریت صحیح مصرف انرژی در سیستم‌های سرمایشی، می‌تواند منجر به:

• افزایش هزینه‌های جاری

• کاهش سودآوری

• کاهش رقابت‌پذیری

• افزایش استهلاک تجهیزات

شود.

به زبان ساده‌تر، یک چیلر ناکارآمد می‌تواند هر ماه میلیون‌ها تومان هزینه پنهان به مجموعه تحمیل کند، بدون آن‌که در ظاهر مشکلی دیده شود.

مسئولیت زیست‌محیطی صنایع

مصرف بالای انرژی الکتریکی ارتباط مستقیم با افزایش انتشار گازهای گلخانه‌ای دارد. نیروگاه‌هایی که برق صنایع را تأمین می‌کنند، اغلب از سوخت‌های فسیلی استفاده می‌کنند، بنابراین هر کیلووات ساعت مصرف اضافی، به معنای افزایش آلودگی محیط زیست است.

بهینه‌سازی عملکرد کمپرسور چیلر و استفاده از تجهیزات کم‌مصرف مانند مینی چیلر کم صدا نه تنها هزینه‌های انرژی را کاهش می‌دهد، بلکه ردپای کربنی سازمان را نیز کاهش می‌دهد. این موضوع در بسیاری از استانداردهای بین‌المللی، از جمله ISO 50001، اهمیت ویژه‌ای دارد.

نقش کمپرسور در سیستم سرمایشی چیلر

کمپرسور؛ قلب سیستم HVAC صنعتی

در یک سیستم چیلر تراکمی، کمپرسور وظیفه فشرده‌سازی مبرد و به گردش درآوردن آن در سیکل تبرید را بر عهده دارد. بدون عملکرد صحیح کمپرسور، فرآیند سرمایش عملاً متوقف می‌شود.

به‌صورت خلاصه، وظایف اصلی کمپرسور شامل موارد زیر است:

• افزایش فشار مبرد

• افزایش دمای مبرد

• ایجاد اختلاف فشار بین اواپراتور و کندانسور

• تضمین گردش پیوسته سیال مبرد

به همین دلیل، کیفیت طراحی، انتخاب، نصب و نگهداری کمپرسور، تأثیر مستقیمی بر راندمان کل سیستم دارد.

کیفیت طراحی، انتخاب صحیح، نصب استاندارد و نگهداری منظم کمپرسور تأثیر مستقیمی بر راندمان کل چیلر تراکمی هواخنک اسکرو دارد.

سهم کمپرسور در مصرف برق چیلر

مطالعات صنعتی نشان می‌دهد که در بسیاری از چیلرها، بین ۶۰ تا ۷۵ درصد مصرف کل برق سیستم مربوط به کمپرسور است. این عدد به‌خوبی نشان می‌دهد که تمرکز بر بهینه‌سازی این بخش، بیشترین بازده سرمایه‌گذاری را به همراه خواهد داشت.

حتی بهبود ۵ تا ۱۰ درصدی راندمان کمپرسور، می‌تواند منجر به صرفه‌جویی قابل توجه در مصرف انرژی سالانه شود.

چیلر صنعتی و چالش‌های بهره‌برداری انرژی

تنوع شرایط کاری در صنایع مختلف

یکی از مهم‌ترین چالش‌های سیستم‌های سرمایشی صنعتی، تغییر مداوم شرایط کاری است. عواملی مانند:

• تغییر بار حرارتی

• نوسان دمای محیط

• تغییر نوع فرآیند تولید

• افزایش یا کاهش ظرفیت تولید

باعث می‌شوند که چیلر در اغلب مواقع در شرایط غیر ایده‌آل کار کند.

متأسفانه بسیاری از سیستم‌ها برای حداکثر ظرفیت طراحی شده‌اند، اما بیشتر زمان خود را در بار جزئی (Partial Load) فعالیت می‌کنند. اگر کمپرسور برای این شرایط بهینه نشده باشد، راندمان سیستم به‌شدت کاهش می‌یابد.

مشکلات رایج در بهره‌برداری

در بسیاری از واحدهای صنعتی، مشکلات زیر به‌طور گسترده مشاهده می‌شود:

• انتخاب نادرست ظرفیت کمپرسور

• نبود سیستم کنترل هوشمند

• نگهداری ضعیف

• عدم کالیبراسیون سنسورها

• کارکرد مداوم در بار غیر بهینه

این موارد به تدریج باعث افزایش مصرف انرژی و کاهش عمر مفید تجهیزات مینی چیلر اداری می‌شوند، و بهره‌برداری اقتصادی سیستم را تحت تأثیر قرار می‌دهند.

مفاهیم پایه در بهینه سازی چیلر

برای درک بهتر مباحث مطرح‌شده در این مقاله، لازم است با برخی مفاهیم کلیدی آشنا شویم:

راندمان انرژی (Energy Efficiency)

راندمان انرژی نشان می‌دهد که یک سیستم با چه میزان انرژی الکتریکی، چه مقدار سرمایش تولید می‌کند. هرچه این نسبت بالاتر باشد، سیستم کارآمدتر است.

ضریب عملکرد (COP)

ضریب عملکرد یا Coefficient of Performance یکی از مهم‌ترین شاخص‌های ارزیابی چیلر است که نسبت ظرفیت سرمایشی به توان مصرفی را نشان می‌دهد.

بهره‌وری انرژی (EER)

شاخص EER نیز مشابه COP بوده و در برخی استانداردها مورد استفاده قرار می‌گیرد.

سیستم‌های HVAC صنعتی

اصطلاح HVAC شامل گرمایش، تهویه و تهویه مطبوع صنعتی است که چیلر یکی از مهم‌ترین اجزای آن محسوب می‌شود.

طبقه بندی کلی کمپرسورهای چیلر صنعتی

کمپرسورهای مورد استفاده در چیلرهای تراکمی، به‌طور کلی به پنج گروه اصلی تقسیم می‌شوند:

• کمپرسور اسکرال (Scroll)

• کمپرسور اسکرو (Screw)

• کمپرسور سانتریفیوژ (Centrifugal)

• کمپرسور پیستونی (Reciprocating)

• کمپرسور رفت و برگشتی قدیمی

هر یک از این انواع ویژگی‌های فنی، محدوده کاربرد و رفتار مصرف انرژی متفاوتی دارند و انتخاب صحیح کمپرسور برای مبدل حرارتی هواخنک، تأثیر مستقیمی بر راندمان تبرید، مصرف انرژی و طول عمر سیستم دارد.

در ادامه، هرکدام به‌صورت جداگانه بررسی می‌شوند.

کمپرسور اسکرال (Scroll Compressor)

ساختار و نحوه عملکرد

کمپرسور اسکرال از دو مارپیچ حلزونی تشکیل شده است که یکی ثابت و دیگری متحرک است. حرکت مارپیچ متحرک باعث فشرده‌سازی تدریجی مبرد می‌شود.

این نوع طراحی، باعث کاهش لرزش و صدای سیستم می‌شود.

مزایای کمپرسور اسکرال

• راندمان بالا در ظرفیت‌های پایین تا متوسط

• صدای کم

• استهلاک پایین

• نگهداری ساده

• مناسب برای بارهای متغیر

معایب کمپرسور اسکرال

• محدودیت در ظرفیت‌های بالا

• حساسیت به آلودگی مبرد

• هزینه بالاتر در ظرفیت‌های صنعتی بزرگ

کاربردهای رایج

کمپرسورهای اسکرال بیشتر در موارد زیر استفاده می‌شوند:

• ساختمان‌های اداری

• مراکز تجاری متوسط

• بیمارستان‌ها

• مراکز آموزشی

کمپرسور اسکرال با صدای کم، استهلاک پایین و کارایی بالا در بارهای متغیر، گزینه ایده‌آل برای پکیج چیلر و برج خنک‌کن است و عملکرد پایدار سیستم سرمایشی را تضمین می‌کند.

کمپرسور اسکرو (Screw Compressor)

ساختار و عملکرد

کمپرسور اسکرو از دو روتور مارپیچی نر و ماده تشکیل شده است که با چرخش خود، مبرد را فشرده می‌کنند.

این نوع کمپرسور یکی از پرکاربردترین گزینه‌ها در چیلرهای صنعتی است.

مزایای کمپرسور اسکرو

• راندمان مناسب در بار جزئی

• قابلیت کار مداوم

• عمر طولانی

• سازگاری با اینورتر

• پایداری بالا

معایب کمپرسور اسکرو

• هزینه اولیه نسبتاً بالا

• نیاز به سیستم روغن‌کاری دقیق

• حساسیت به تنظیمات نادرست

کاربردهای صنعتی

• کارخانه‌ها

• صنایع غذایی

• صنایع شیمیایی

• پالایشگاه‌ها

• خطوط تولید پیوسته

در برخی مینی چیلرهای ظرفیت متوسط که نیاز به کارکرد پایدار، بار متغیر و کنترل دقیق توان دارند، استفاده از کمپرسور اسکرو به‌ویژه در مدل‌های اینورتر، می‌تواند ترکیبی از راندمان بالا و دوام صنعتی را فراهم کند.

کمپرسور سانتریفیوژ (Centrifugal Compressor)

ساختار و مکانیزم عملکرد

کمپرسور سانتریفیوژ با استفاده از نیروی گریز از مرکز، سرعت مبرد را افزایش داده و سپس آن را به فشار تبدیل می‌کند.

این کمپرسورها معمولاً در ظرفیت‌های بسیار بالا استفاده می‌شوند.

مزایای کمپرسور سانتریفیوژ

• راندمان بسیار بالا در ظرفیت‌های زیاد

• مصرف انرژی کم در شرایط طراحی

• لرزش کم

• عمر مفید طولانی

معایب کمپرسور سانتریفیوژ

• افت راندمان در بار جزئی

• حساسیت به پدیده سرج (Surge)

• نیاز به کنترل دقیق

• هزینه سرمایه‌گذاری بالا

کاربردهای اصلی

• نیروگاه‌ها

• مراکز داده بزرگ

• مجتمع‌های عظیم تجاری

• صنایع سنگین

در مقایسه با کمپرسور سانتریفیوژ که مخصوص ظرفیت‌های بسیار بالا است، چیلر هواخنک اسکرال گزینه‌ای اقتصادی‌تر و انعطاف‌پذیرتر برای پروژه‌های کوچک تا متوسط محسوب می‌شود و در بارهای متغیر، عملکرد پایدارتر و کنترل ساده‌تری ارائه می دهد.

کمپرسور پیستونی (Reciprocating Compressor)

نحوه عملکرد

این نوع کمپرسور با حرکت رفت و برگشتی پیستون، مبرد را فشرده می‌کند. ساختار آن مشابه موتورهای احتراقی است.

مزایا

• ساختار ساده

• هزینه اولیه پایین

• قابلیت تعمیر آسان

• مناسب برای ظرفیت‌های پایین

معایب

• لرزش زیاد

• استهلاک بالا

• مصرف انرژی بیشتر

• صدای زیاد

کاربردها

امروزه استفاده از این کمپرسورها در پروژه‌های جدید محدود شده و بیشتر در سیستم‌های قدیمی دیده می‌شوند.

در سیستم‌هایی که از مبدل حرارتی هواخنک عمودی استفاده می‌کنند، کمپرسورهای پیستونی به دلیل لرزش و راندمان پایین، معمولاً جای خود را به گزینه‌های مدرن‌تر داده‌اند که سازگاری بهتری با طراحی عمودی و الزامات بهره‌برداری کم‌صدا و کم‌مصرف دارند.

جدول مقایسه انواع کمپرسورها از نظر عملکرد فنی

جدول مقایسه اقتصادی و بهره‌برداری

تأثیر نوع کمپرسور بر مصرف انرژی چیلر

انتخاب نادرست نوع کمپرسور می‌تواند باعث افزایش مصرف انرژی تا ۲۰ الی ۴۰ درصد شود. این موضوع به‌ویژه در سیستم‌هایی که بخش عمده زمان کاری خود را در بار جزئی (Partial Load) سپری می‌کنند، اهمیت دوچندان دارد؛ شرایطی که در بسیاری از پکیج های چیلر آب خنک با برج خنک کن مدار باز رایج است.

به‌عنوان مثال:

• استفاده از کمپرسور سانتریفیوژ در بار کم → افت راندمان شدید

• استفاده از پیستونی در کارکرد مداوم → افزایش هزینه برق

• انتخاب اسکرو با اینورتر → بهینه‌سازی مصرف انرژی

بنابراین، تحلیل الگوی مصرف و شرایط کاری قبل از انتخاب کمپرسور، یک ضرورت فنی است، نه یک گزینه اختیاری.

معیارهای انتخاب کمپرسور مناسب برای پروژه‌های صنعتی

در انتخاب کمپرسور چیلر، باید مجموعه‌ای از عوامل به‌صورت هم‌زمان بررسی شود:

عوامل فنی

• ظرفیت سرمایشی مورد نیاز

• محدوده دمای کاری

• نوع مبرد

• شرایط محیطی

• الگوی بار

عوامل اقتصادی

• هزینه خرید

• هزینه انرژی

• هزینه تعمیرات

• بازگشت سرمایه

عوامل مدیریتی

• سطح تخصص نیروی فنی

• دسترسی به قطعات یدکی

• خدمات پس از فروش

• پشتیبانی سازنده

نادیده گرفتن هر یک از این عوامل، می‌تواند عملکرد کل سیستم را در بلندمدت مختل کند.

در انتخاب کمپرسور مناسب برای چیلرهای صنعتی، لازم است مجموعه‌ای از عوامل فنی، اقتصادی و مدیریتی به‌صورت هم‌زمان و یکپارچه مورد بررسی قرار گیرد. از منظر فنی، ظرفیت سرمایشی مورد نیاز، محدوده دمای کاری، نوع مبرد، شرایط محیطی و الگوی بار نقش تعیین‌کننده‌ای در انتخاب کمپرسور دارند؛ به‌ویژه در سیستم‌هایی که در کنار تجهیزاتی مانند مبدل حرارتی هواخنک افقی کار می‌کنند، تطابق عملکرد کمپرسور با شرایط دفع حرارت اهمیت بیشتری پیدا می‌کند.

از نظر اقتصادی، تنها هزینه خرید اولیه معیار تصمیم‌گیری نیست، بلکه هزینه مصرف انرژی، هزینه‌های تعمیر و نگهداری و بازگشت سرمایه در طول عمر سیستم باید به‌دقت تحلیل شود. در نهایت، عوامل مدیریتی مانند سطح تخصص نیروی فنی، دسترسی به قطعات یدکی، کیفیت خدمات پس از فروش و پشتیبانی سازنده، تضمین‌کننده بهره‌برداری پایدار و بدون وقفه سیستم در بلندمدت هستند.

نادیده گرفتن هر یک از این معیارها می‌تواند باعث کاهش راندمان، افزایش مصرف انرژی و اختلال در عملکرد کلی چیلر صنعتی شود.

نمونه موردی: انتخاب کمپرسور در یک کارخانه تولیدی

شاخص‌های عملکرد کمپرسور

 ضریب عملکرد (Coefficient of Performance – COP)

ضریب عملکرد نشان‌دهنده نسبت انرژی سرمایشی تولید شده به انرژی الکتریکی مصرفی توسط کمپرسور است.

 COP: COP = Q / W

• Q: ظرفیت سرمایشی تولید شده (کیلووات)

• W: توان مصرفی کمپرسور (کیلووات)

شاخص راندمان انرژی (Energy Efficiency Ratio – EER)

EER مشابه COP است ولی بر اساس واحدهای بریتانیایی (BTU/h) محاسبه می‌شود.

 EER: EER = Q_BTU / P

• Q_BTU: ظرفیت سرمایشی بر حسب BTU/h

• P: توان مصرفی بر حسب وات

 شاخص عملکرد بخشی فصلی (Integrated Part Load Value – IPLV)

IPLV میانگینی از راندمان کمپرسور در شرایط بار جزئی است و برای ارزیابی واقعی عملکرد در طول سال استفاده می‌شود.

IPLV: IPLV = 0.01*Q_100 + 0.42*Q_75 + 0.45*Q_50 + 0.12*Q_25

• Q_x: ضریب عملکرد در درصد بار مشخص

بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روش‌های کاهش صدا در سیستم‌های سرمایشی

محاسبه مصرف انرژی کمپرسور

توان مصرفی کمپرسور

توان مصرفی کمپرسور به طور تقریبی با توجه به فشار مکش، فشار دهش و جریان مبرد محاسبه می‌شود:

توان کمپرسور: W = m_dot * (h2 - h1)

• m_dot: جریان جرمی مبرد (kg/s)

• h2: آنتالپی مبرد پس از کمپرسور (kJ/kg)

• h1: آنتالپی مبرد قبل از کمپرسور (kJ/kg)

مثال عددی واقعی

فرض کنید یک چیلر با ظرفیت سرمایشی 500 کیلووات داریم و توان مصرفی کمپرسور برابر 150 کیلووات است.

محاسبه COP

COP: COP = Q / W = 500 / 150 = 3.33

محاسبه EER (بر اساس BTU/h)

1 کیلووات = 3412.14 BTU/h، بنابراین:

 Q_BTU = 500 * 3412.14 = 1,706,070 BTU/h
EER = Q_BTU / P = 1,706,070 / 150,000 ≈ 11.37

تحلیل نتایج

• COP = 3.33 → سیستم راندمان متوسط دارد

• EER ≈ 11.37 → راندمان قابل قبول برای چیلر صنعتی متوسط

این نوع محاسبات کمک می‌کند تا مهندسان تصمیم بگیرند آیا سیستم نیاز به بهینه‌سازی یا جایگزینی کمپرسور دارد.

بیشتر بخوانید:اواپراتور خشک چیلر هواخنک: راهکار بهداشتی و بدون آلودگی برای عملکرد ایمن و بهینه سیستم های تبرید

تحلیل بار سرمایشی

بار سرمایشی بر اساس اختلاف دما و جریان هوا یا آب محاسبه می‌شود. فرمول پایه برای آب سرد:

Q = m_dot * Cp * ΔT

• m_dot: دبی جرمی آب (kg/s)

• Cp: گرمای ویژه آب (kJ/kg·°C)

• ΔT: اختلاف دمای ورودی و خروجی آب (°C)

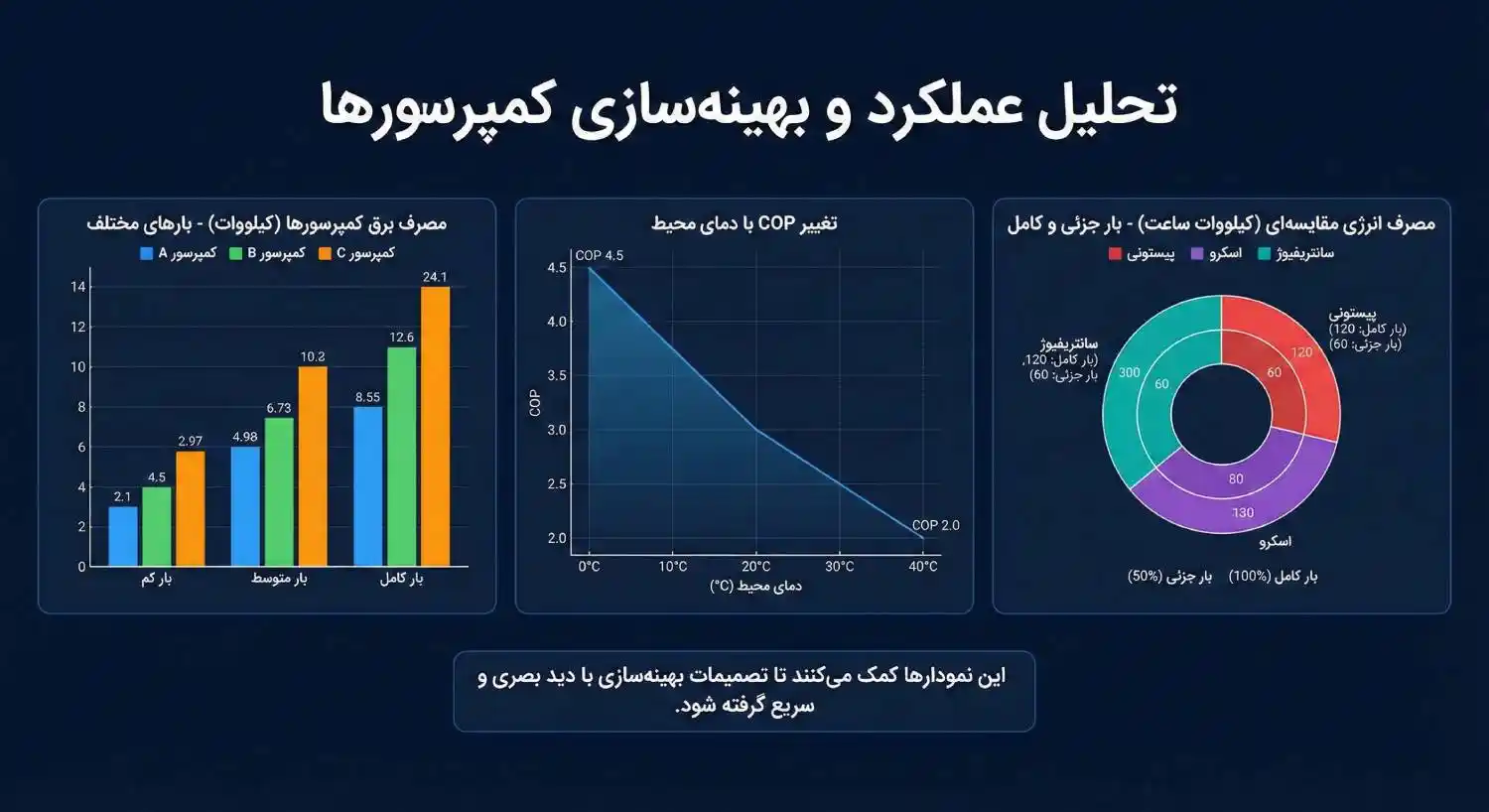

نمودارهای پیشنهادی اواپراتور پوسته و لوله
