معرفی و انواع کندانسور چیلر
کندانسور چیلر یکی از اجزای اصلی سیستمهای سرمایشی است که وظیفه آن دفع حرارت گرفتهشده از محیط و تبدیل مبرد از حالت گاز به مایع میباشد. در چرخه تبرید، پس از آنکه کمپرسور فشار و دمای مبرد را افزایش میدهد، مبرد داغ وارد کندانسور شده و حرارت خود را به یک سیال خنککننده (هوا یا آب) منتقل میکند. عملکرد صحیح کندانسور تأثیر مستقیمی بر راندمان، مصرف انرژی و طول عمر چیلر دارد.
کندانسورهای چیلر بهطور کلی به دو دسته اصلی کندانسور هواخنک و کندانسور آبخنک تقسیم میشوند. در کندانسور هواخنک، انتقال حرارت از طریق جریان هوا و به کمک فنها انجام میگیرد. این نوع کندانسور معمولاً در فضاهای باز نصب میشود و به دلیل عدم نیاز به برج خنککننده و مصرف آب، نگهداری سادهتری دارد، اما در مناطق گرم ممکن است راندمان آن کاهش یابد.
نوع دیگر، کندانسور آبخنک است که در آن حرارت مبرد به آب منتقل میشود و آب گرمشده معمولاً به برج خنککننده هدایت میگردد. این نوع کندانسور راندمان بالاتری نسبت به هواخنک دارد و برای ظرفیتهای بالا و پروژههای بزرگ مانند مراکز تجاری و صنعتی بسیار مناسب است، هرچند هزینه اولیه، مصرف آب و نیاز به تجهیزات جانبی در آن بیشتر است.
از نظر ساختار، کندانسورها میتوانند به انواع پوسته و لوله (Shell & Tube)، صفحهای (Plate) و فیندار (Fin & Tube) تقسیم شوند. انتخاب نوع مناسب کندانسور به عواملی مانند ظرفیت چیلر، شرایط اقلیمی، محدودیت فضا، هزینههای بهرهبرداری و نگهداری بستگی دارد. انتخاب درست کندانسور نقش مهمی در بهینهسازی عملکرد کل سیستم سرمایشی ایفا میکند.
کندانسور چیلر چیست؟
کندانسور چیلر یکی از مهمترین اجزای سیستمهای سرمایشی صنعتی است که نقش اساسی در انتقال حرارت و خنکسازی مبرد بر عهده دارد. در یک چیلر، مبرد پس از جذب گرمای محیط یا سیال در اواپراتور و فشرده شدن در کمپرسور، وارد کندانسور میشود تا گرمای جذبشده را به محیط بیرون یا به سیال خنککننده منتقل کرده و از حالت گاز به مایع تبدیل شود. این فرآیند برای تداوم صحیح چرخه تبرید کاملاً ضروری است.
انتخاب درست کندانسور تأثیر مستقیمی بر کارایی چیلر، میزان مصرف انرژی، طول عمر تجهیزات و هزینههای عملیاتی دارد. در چیلرهای صنعتی، بهویژه در ظرفیتهای بالا، استفاده از کندانسور آب خنک به دلیل راندمان حرارتی بالاتر، بسیار رایج است. در این نوع کندانسور، حرارت مبرد به آب منتقل شده و آب گرمشده معمولاً توسط برج خنککننده دوباره سرد میشود.
نقش کندانسور در چیلر صنعتی
کندانسور وظیفه انتقال حرارت مبرد داغ خروجی از کمپرسور را به سیال خنککننده بر عهده دارد. این عملکرد در چیلرهای صنعتی با ظرفیت بالا و همچنین در مینی چیلر مسکونی اهمیت زیادی دارد، زیرا دفع صحیح حرارت باعث پایداری عملکرد سیستم و جلوگیری از افزایش بیشازحد فشار و دما میشود. در کندانسورهای آب خنک، حرارت مبرد با راندمان بالاتری به آب منتقل شده و این موضوع موجب تثبیت شرایط کاری سیستم میگردد.
کاهش دمای مبرد و تبدیل آن به حالت مایع، شرط لازم برای ادامه چرخه تبرید و ورود مؤثر مبرد به اواپراتور است. عملکرد مناسب کندانسور، چه در چیلر صنعتی و چه در مینی چیلر مسکونی، نقش مهمی در بهبود راندمان سیستم، افزایش ضریب عملکرد (COP) و کاهش مصرف انرژی ایفا میکند.
اصول عملکرد کندانسور چیلر
کندانسور با جذب گرمای مبرد، آن را از حالت گاز داغ و پرفشار به مایع تبدیل میکند. این فرآیند از طریق تبادل حرارت مؤثر بین مبرد و سیال خنککننده (هوا یا آب) انجام میشود. در سیستمهایی مانند چیلر تراکمی هواخنک اسکرو، این تبادل حرارت معمولاً بهوسیله جریان هوا و فنها صورت میگیرد و عملکرد صحیح کندانسور نقش مهمی در پایداری فشار، افزایش راندمان و کاهش مصرف انرژی کل سیستم دارد. عملکرد مناسب کندانسور باعث میشود چرخه تبرید بهصورت پیوسته و با حداکثر بازده ادامه پیدا کند.
مراحل عملکرد:
ورود مبرد داغ: مبرد تحت فشار بالا و دمای بالا از کمپرسور وارد لولههای کندانسور میشود.
انتقال حرارت: گرمای مبرد به وسیله لولهها و سطح انتقال حرارت به سیال خنککننده منتقل میشود.
تبدیل به مایع: با کاهش دما، مبرد از حالت بخار به مایع تبدیل شده و آماده ورود به اواپراتور میشود.
خروج مبرد خنکشده: مبرد مایع از کندانسور خارج شده و چرخه سرمایش ادامه مییابد.

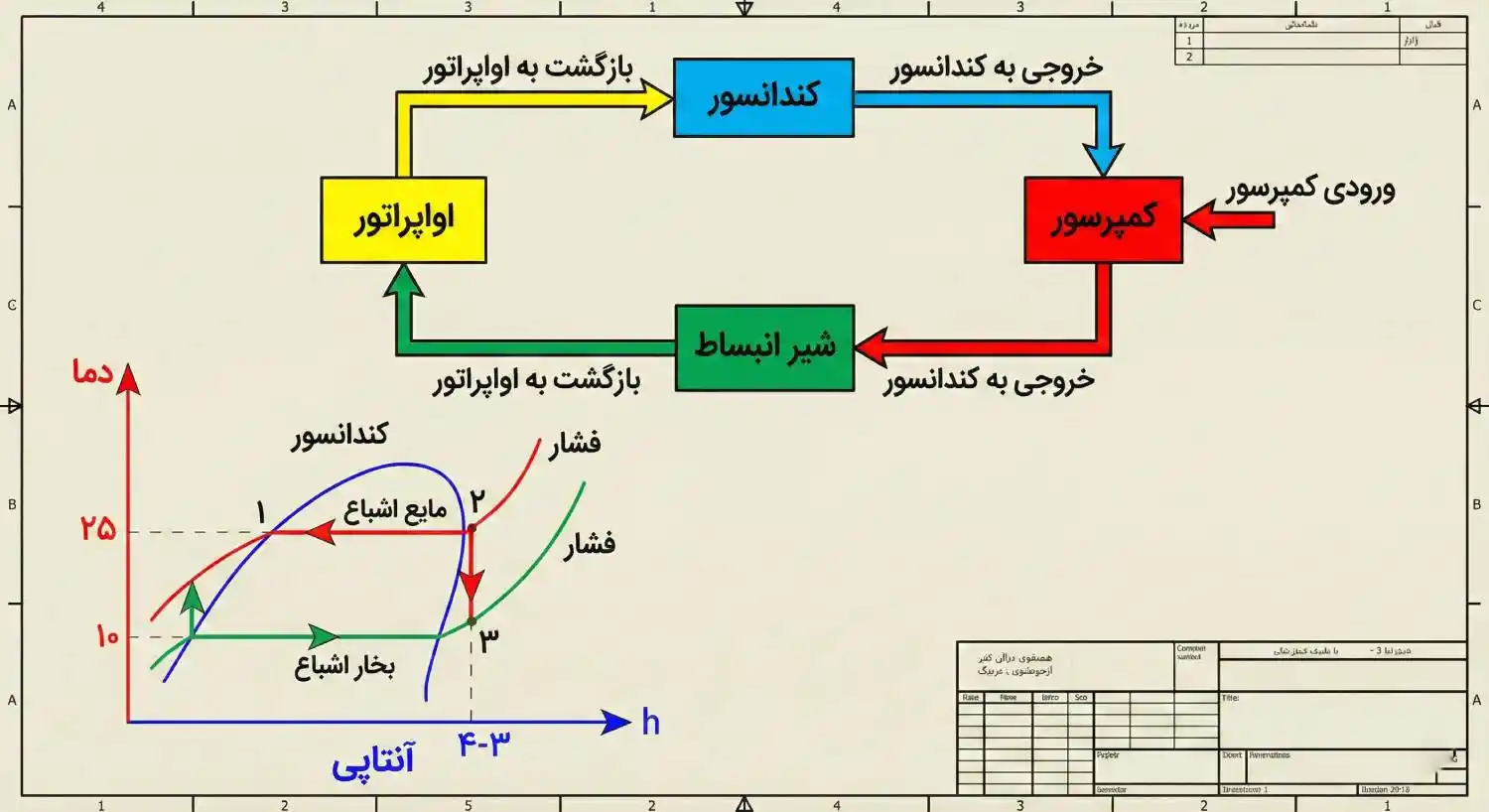

نمودار پیشنهادی:
بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی
شاخصهای عملکرد کندانسور:
ΔT کندانسور: تفاوت دمای مبرد و سیال خنککننده.
COP چیلر: رابطه بین سرمایش تولیدشده و انرژی مصرفی.
افت فشار مبرد: تأثیر بر عملکرد کمپرسور و راندمان سیستم.
فرمول شاخص ΔT کندانسور:
ΔT کندانسور
ΔT = T_mبرد - T_سیال
انواع کندانسور چیلر
کندانسور هواخنک (Air-Cooled Condenser)
کندانسور هواخنک از جریان هوا برای خنک کردن مبرد و دفع حرارت آن استفاده میکند. در این نوع کندانسور، فنها با عبور دادن هوا از روی کویلها، گرمای مبرد را به محیط منتقل میکنند. کندانسورهای هواخنک معمولاً در چیلرهای کوچک و متوسط صنعتی به کار میروند و به دلیل عدم نیاز به برج خنککن یا سیستم گردش آب، نصب و نگهداری سادهتری دارند.
این نوع کندانسور همچنین گزینهای بسیار مناسب برای مینی چیلر تراکمی کم صدا محسوب میشود؛ زیرا با طراحی بهینه فنها و کویلها، ضمن تأمین سرمایش مطلوب، میزان نویز و مصرف انرژی را کاهش میدهد. به همین دلیل، کندانسور هواخنک در پروژههای مسکونی، اداری و فضاهایی که محدودیت صدا و مصرف آب وجود دارد، کاربرد گستردهای دارد.
مزایا:
نصب آسان و سریع
هزینه نگهداری پایین
مناسب برای مناطق با محدودیت آب
معایب:
راندمان کمتر در هوای گرم
نویز بیشتر به دلیل فنها
جدول مقایسه کندانسور هواخنک:
| مقدار/توضیح | ویژگی |
|---|---|
| معمولاً کمتر از آبخنک | ظرفیت حرارتی |
| متوسط | مصرف انرژی |
| نیاز به فضای باز برای جریان هوا | محدودیت محیطی |
| آسان، نیاز به تمیزکاری فینها | نگهداری |
کندانسور آب خنک (Water-Cooled Condenser)
کندانسور آب خنک با استفاده از آب بهعنوان سیال خنککننده، حرارت مبرد را جذب کرده و آن را از حالت گاز داغ به مایع تبدیل میکند. این نوع کندانسور معمولاً در چیلرهای بزرگ صنعتی و سیستمهای سرمایشی مرکزی مورد استفاده قرار میگیرد، زیرا در مقایسه با نوع هواخنک، راندمان حرارتی بالاتری داشته و عملکرد پایدارتری در شرایط کاری مختلف ارائه میدهد.
در تجهیزاتی مانند چیلر تراکمی آب خنک اسکرال، کندانسور آب خنک نقش کلیدی در تثبیت فشار و دمای مبرد ایفا میکند. استفاده از این نوع کندانسور باعث افزایش ضریب عملکرد (COP)، کاهش مصرف انرژی و بهبود طول عمر کمپرسور میشود و به همین دلیل، انتخابی مناسب برای پروژههایی با بار سرمایشی مداوم و ظرفیت بالا به شمار میآید.
مزایا:
راندمان بالا
کاهش مصرف انرژی کمپرسور
مناسب برای ظرفیتهای بالا
معایب:
نیاز به برج خنککن و تجهیزات جانبی
هزینه نصب و نگهداری بیشتر
جدول مقایسه کندانسور آبخنک:
| مقدار/توضیح | ویژگی |
|---|---|
| بالا، مناسب برای چیلر صنعتی بزرگ | ظرفیت حرارتی |
| کمتر نسبت به هواخنک | مصرف انرژی |
| نیاز به برج خنککن و منابع آب | محدودیت محیطی |
| متوسط، نیاز به کنترل رسوب و خوردگی | نگهداری |
بیشتر بخوانید: چطور هواساز مناسب هتل و مهمان پذیر انتخاب کنیم و از نوسان دما جلوگیری کنیم؟
کندانسور تبخیری (Evaporative Condenser)
کندانسور تبخیری ترکیبی از مزایای کندانسور هواخنک و آبخنک است و با بخار کردن آب گرمای مبرد را دفع میکند. این نوع معمولاً برای چیلرهای صنعتی با راندمان بالا و محدودیت مصرف آب استفاده میشود.پ
مزایا:
راندمان بالاتر نسبت به هواخنک
مصرف آب کمتر نسبت به آبخنک
معایب:
نیاز به کنترل کیفیت آب
نگهداری پیچیدهتر نسبت به هواخنک
جدول مقایسه کندانسور تبخیری:
| مقدار/توضیح | ویژگی |
|---|---|
| متوسط تا بالا | ظرفیت حرارتی |
| متوسط | مصرف انرژی |
| نیاز به کنترل کیفیت آب | محدودیت محیطی |
| متوسط تا سخت | نگهداری |
بیشتر بخوانید: چگونه چیلر کم مصرف و با راندمان انرژی بالا برای صنایع انتخاب کنیم؟
معیارهای انتخاب کندانسور
انتخاب صحیح کندانسور در طراحی چیلر صنعتی، تاثیر مستقیم بر راندمان سیستم، مصرف انرژی و هزینههای عملیاتی دارد. مهندسین باید معیارهای زیر را هنگام انتخاب کندانسور بررسی کنند:
ظرفیت حرارتی مورد نیاز
ظرفیت حرارتی کندانسور باید متناسب با ظرفیت چیلر و بار سرمایشی ساختمان یا فرآیند صنعتی باشد.
فرمول تقریبی ظرفیت حرارتی:
محاسبه ظرفیت حرارتی کندانسور
Q = m * Cp * ΔT
توضیح: Q ظرفیت حرارتی [kW]، m دبی سیال خنککننده [kg/s]، Cp گرمای ویژه سیال [kJ/kg.K]، ΔT تغییر دمای سیال [°C]
نوع سیال خنک کننده
هوا: برای کندانسورهای هواخنک، جریان هوا و ΔT بین هوا و مبرد اهمیت دارد.
آب: برای کندانسورهای آبخنک، دبی آب، دمای برج خنککن و کیفیت آب تعیینکننده هستند.
محدودیت محیطی و فضای نصب
کندانسور هواخنک نیاز به فضای باز برای جریان آزاد هوا دارد.
کندانسور آبخنک نیاز به برج خنک کن و منابع آب کافی دارد.
افت فشار و جریان سیال
افت فشار زیاد، نیاز به انرژی بالاتر کمپرسور را ایجاد میکند.
رابطه افت فشار در لولهها و کویلها:
افت فشار در لولهΔP = f * (L/D) * (ρ * v² / 2)
توضیح: ΔP افت فشار [Pa]، f ضریب اصطکاک، L طول لوله [m]، D قطر لوله [m]، ρ چگالی سیال [kg/m³]، v سرعت جریان [m/s]
هزینه نصب و نگهداری
انتخاب نوع کندانسور، هزینه اولیه و نگهداری بلندمدت را مشخص میکند.
جدول مقایسه معیارهای انتخاب:
| کندانسور تبخیری | کندانسور آبخنک | کندانسور هواخنک | معیار |
|---|---|---|---|
| متوسط تا بالا | بالا | متوسط | ظرفیت حرارتی |
| متوسط | کم | متوسط | مصرف انرژی |
| متوسط | نیاز به برج | باز | فضای نصب |
| متوسط تا سخت | متوسط | آسان | نگهداری |
| متوسط | بالا | کم | هزینه اولیه |
روابط و فرمولهای پایه طراحی
محاسبه بار حرارتی مبرد (Q)
این فرمول مشخص میکند که کندانسور چه مقدار حرارت باید از مبرد دفع کند تا چرخه تبرید بهصورت مؤثر ادامه یابد. محاسبه دقیق بار حرارتی، برای انتخاب ظرفیت مناسب کندانسور و طراحی بهینه سیستم حیاتی است.
در طراحی سیستمهایی مانند چیلر تراکمی هواخنک اسکرو اینورتر، مقدار حرارت دفعی (Q) معمولاً با توجه به دبی جریان مبرد، ظرفیت حرارتی کمپرسور و اختلاف دمای مبرد قبل و بعد از کندانسور محاسبه میشود تا عملکرد بهینه و مصرف انرژی کم حاصل شود. این محاسبه به مهندسین کمک میکند تا اندازه کویلها، تعداد فنها و سایر اجزای کندانسور را بهینه طراحی کنند.
ظرفیت حرارتی مبرد
Q = ṁ * (h_گاز - h_مایع)
توضیح: ṁ دبی جرمی مبرد [kg/s]، h_گاز آنتالپی مبرد در خروج از کمپرسور [kJ/kg]، h_مایع آنتالپی مبرد در خروج از کندانسور [kJ/kg]
سطح انتقال حرارت (A)
سطح لازم برای انتقال حرارت بین مبرد و سیال خنککننده:
سطح تبادل حرارت کندانسورA = Q / (U * LMTD)
توضیح: A سطح انتقال حرارت [m²]، U ضریب انتقال حرارت کلی [kW/m².K]، LMTD میانگین اختلاف دما [K]
توضیح:
LMTD (Logarithmic Mean Temperature Difference) برای کندانسورهای هواخنک و آبخنک متفاوت محاسبه میشود:
LMTD
LMTD = (ΔT_1 - ΔT_2) / ln(ΔT_1/ΔT_2)
توضیح: ΔT_1 اختلاف دما در یک انتهای کویل، ΔT_2 اختلاف دما در انتهای دیگر
افت فشار سیال خنک کننده
برای انتخاب پمپ و فن مناسب:
افت فشار سیال خنککننده
ΔP_total = ΔP_لوله + ΔP_کوئیل + ΔP_اتصالات
توضیح: ΔP_total مجموع افت فشار [Pa]
شاخص های عملکرد کندانسور
از جمله مهمترین شاخصهای کندانسور میتوان به اختلاف دمای مبرد قبل و بعد از کندانسور (ΔT)، فشار کندانسور، جریان سیال خنککننده و ضریب عملکرد (COP) اشاره کرد. بررسی منظم این پارامترها، امکان تشخیص مشکلاتی مانند رسوب گرفتگی، خوردگی و کاهش راندمان را فراهم میکند.
این شاخصها در سیستمهای بزرگ و مرکزی، مانند پکیج چیلر آب خنک همراه با برج خنک کن مدار باز اهمیت ویژهای دارند، زیرا عملکرد صحیح کندانسور و برج خنککن، تأثیر مستقیم بر ظرفیت سرمایشی، مصرف انرژی و پایایی کل سیستم دارد.
برای سنجش کارایی کندانسور، چند شاخص کلیدی وجود دارد که مهندسین و بهرهبرداران باید همیشه بررسی کنند:
COP یا ضریب عملکرد چیلر
ضریب عملکرد چیلر رابطه بین سرمایش تولیدشده و انرژی مصرفی کمپرسور است.
هرچه COP بالاتر باشد، راندمان چیلر بهتر است.
نام فرمول: ضریب عملکرد چیلر (COP)
فرمول: COP = Q_سرمایش / P_کمپرسور
توضیح: Q_سرمایش ظرفیت سرمایش [kW]، P_کمپرسور توان مصرفی کمپرسور [kW]
ΔT ورودی و خروجی سیال
اختلاف دما بین ورودی و خروجی سیال خنککننده، نشاندهنده انتقال حرارت واقعی است.
نام فرمول: اختلاف دما ΔT سیال
فرمول:
ΔT = T_ورودی - T_خروجی
افت فشار
افت فشار زیاد، مصرف انرژی کمپرسور را افزایش میدهد و عملکرد سیستم را تحت تأثیر قرار میدهد.
همان فرمول فاز دوم برای افت فشار کلی کاربرد دارد:
نام فرمول: افت فشار کل
فرمول:
ΔP_total = ΔP_لوله + ΔP_کوئیل + ΔP_اتصالات
مشکلات رایج کندانسور و تأثیر آنها بر عملکرد
کندانسورها در طول بهرهبرداری با مشکلات متعددی مواجه میشوند که اگر مدیریت نشوند، راندمان کاهش پیدا میکند:
| روش رفع | اثر بر عملکرد | علائم | مشکل رایج |
|---|---|---|---|
| شستشو و استفاده از ضد رسوب | کاهش انتقال حرارت | ΔT کاهش یافته، افت فشار افزایش یافته | رسوب گرفتگی |
| کنترل pH آب، پوشش ضد خوردگی | کاهش ظرفیت حرارتی، خطر نشتی مبرد | سوراخ و نشت، کاهش فشار | خوردگی لولهها |
| نصب ولو و کنترل خودکار فشار | کاهش COP، نوسان دمای خروجی | فشار متغیر مبرد | نوسانات فشار |
| تمیزکاری فینها و کویلها | کاهش تبادل حرارت | کاهش جریان هوا، صدای بیشتر | تجمع گرد و غبار (هواخنک) |
استفاده از نظارت آنلاین ΔT و فشار باعث میشود که مشکلات اولیه به سرعت شناسایی شده و اقدامات اصلاحی انجام شود. این موارد در سیستمهای بزرگ و حساس مانند پکیج چیلر آب خنک همراه با برج خنککن اهمیت ویژهای دارند، زیرا عملکرد صحیح کندانسور و برج خنککن تأثیر مستقیم بر ظرفیت سرمایشی، مصرف انرژی و پایداری کل سیستم دارد.
تکنیکهای بهینهسازی کندانسور
افزایش سطح انتقال حرارت
افزایش طول کویل یا تعداد لولهها و فینها، ΔT بین مبرد و سیال را بهبود میدهد.
برای مثال، استفاده از فینهای آلومینیومی یا مسی با سطح حرارتی بالا راندمان را تا 10–15٪ افزایش میدهد.
افزایش طول کویل یا تعداد لولهها و فینها باعث بهبود تبادل حرارتی و افزایش ΔT بین مبرد و سیال خنککننده میشود. برای مثال، استفاده از فینهای آلومینیومی یا مسی با سطح مؤثر بالا میتواند راندمان کندانسور را حدود ۱۰ تا ۱۵ درصد افزایش دهد. این روش در سیستمهای کوچکتر مانند مینی چیلر مسکونی نیز بسیار مؤثر است، زیرا بدون افزایش قابلتوجه مصرف انرژی، بازده سیستم را بالا میبرد.
بهبود جریان سیال خنککننده
در کندانسور هواخنک، افزایش سرعت هوا توسط فنهای با ظرفیت مناسب.
در کندانسور آبخنک، افزایش دبی آب و بهینهسازی مسیر لولهها.
کنترل دما و فشار مبرد
نصب کنترلر فشار و دما باعث میشود کندانسور همیشه در محدوده بهینه فعالیت کند.
کاهش نوسانات دما، مصرف برق کمپرسور را کاهش میدهد.
انتخاب فن و پمپ مناسب
محاسبه جریان سیال و افت فشار برای انتخاب فن یا پمپ مناسب ضروری است:
توان پمپ یا فن
P = Q * ΔP / η
توضیح: P توان مورد نیاز [kW]، Q دبی سیال [m³/s]، ΔP افت فشار [Pa]، η راندمان دستگاه
مثال عملیاتی: بهینهسازی کندانسور هواخنک
فرض کنید:
ظرفیت چیلر: 500 kW
ΔT اولیه سیال: 10°C
COP اولیه: 4.2
افت فشار فن: 200 Pa
افزایش سطح کویل و بهبود جریان هوا باعث افزایش ΔT به 12°C و COP به 4.5 شد.
این به معنای افزایش 7٪ راندمان و کاهش مصرف انرژی است.
با انجام اقداماتی مانند افزایش سطح مؤثر کویل، بهبود مسیر جریان هوا و کاهش تلفات آیرودینامیکی، عملکرد کندانسور هواخنک بهبود پیدا میکند. در نتیجه، ΔT به 12°C افزایش یافته و COP سیستم به 4.5 میرسد. این تغییرات نشاندهنده حدود 7٪ افزایش راندمان و کاهش محسوس مصرف انرژی الکتریکی است.
تحلیل این مثال، حتی برای مقایسه و طراحی سیستمهای بزرگتر مانند چیلر تراکمی آب خنک اسکرو نیز کاربرد دارد؛ زیرا اصول بهینهسازی تبادل حرارت، کاهش تلفات و افزایش راندمان، در تمامی انواع چیلرها مشترک بوده و میتواند مبنای تصمیمگیری مهندسین در انتخاب و ارتقای تجهیزات باشد.
