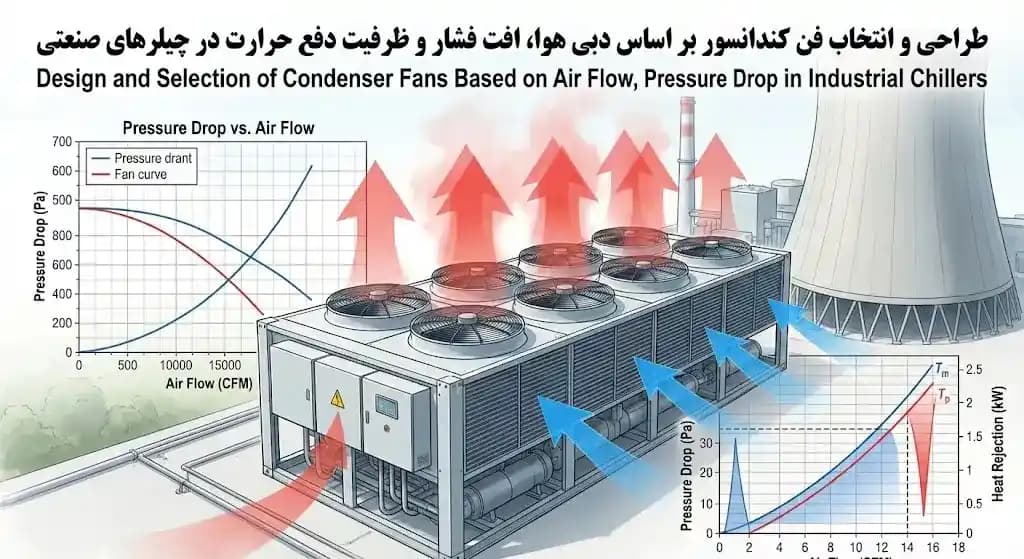

مبانی مهندسی، تحلیل مسئله و چارچوب علمی انتخاب فن چیلر
در بسیاری از پروژههای صنعتی، وقتی صحبت از طراحی چیلر میشود، تمرکز اصلی روی کمپرسور، کندانسور یا اواپراتور است. اما تجربه پروژههای واقعی نشان داده که انتخاب اشتباه فن کندانسور میتواند کل راندمان سیستم را تحت تأثیر قرار دهد.
فن کندانسور فقط یک تجهیز جانبی نیست؛ قلب جریان هوای سیستم دفع حرارت است. اگر دبی هوا درست انتخاب نشود، اگر افت فشار بهدرستی محاسبه نشود یا اگر ظرفیت دفع حرارت با شرایط اقلیمی همخوانی نداشته باشد، نتیجه آن افزایش فشار کندانس، بالا رفتن آمپر کمپرسور، کاهش COP و در نهایت افزایش مصرف انرژی خواهد بود.
در این مقاله، بهصورت عمیق و مهندسی بررسی میکنیم که طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی دقیقاً به چه معناست و چرا باید آن را یک مسئله استراتژیک در طراحی سیستمهای برودتی دانست.
چرا انتخاب فن کندانسور فقط انتخاب یک پروانه نیست؟
در ظاهر، ممکن است انتخاب فن چیلر صنعتی به معنی انتخاب یک فن آکسیال با قطر مشخص باشد. اما در عمل، موضوع بسیار پیچیدهتر است.
وقتی شما در، در واقع در حال تعیین سه پارامتر حیاتی هستید:
میزان انتقال حرارت واقعی در کندانسور
فشار کاری کمپرسور
مصرف انرژی سالانه سیستم
فن کندانسور تعیین میکند چه مقدار هوا با چه سرعتی از روی کویل کندانسور عبور کند. اگر این جریان هوا کمتر از مقدار مورد نیاز باشد، گرمای مبرد بهطور کامل دفع نمیشود و فشار کندانس بالا میرود. اگر بیش از حد باشد، مصرف انرژی فن افزایش مییابد و سیستم از نظر اقتصادی بهینه نخواهد بود.
به همین دلیل، محاسبه فن کندانسور باید مبتنی بر تحلیل حرارتی و آیرودینامیکی باشد، نه انتخاب تجربی یا صرفاً کاتالوگی.
نکته مهم این است که عملکرد فن کندانسور فقط به خود کندانسور محدود نمیشود، بلکه بهصورت مستقیم روی اواپراتور چیلر نیز اثر میگذارد. افزایش فشار کندانس باعث بالا رفتن دمای تبخیر مؤثر شده و اختلاف دمای مفید در اواپراتور کاهش مییابد. در نتیجه:
ظرفیت واقعی اواپراتور افت میکند
COP سیستم کاهش مییابد
دمای آب سرد خروجی ممکن است ناپایدار شود
بنابراین، انتخاب نادرست فن کندانسور میتواند باعث شود اواپراتوری که از نظر تئوری بهدرستی سایز شده است، در عمل به ظرفیت اسمی خود نرسد.
نقش فن در عملکرد چیلر تراکمی هواخنک
در چیلرهای هواخنک، کندانسور وظیفه دارد گرمای جذبشده از اواپراتور را به محیط بیرون منتقل کند. این انتقال حرارت وابسته به سه عامل است:
سطح انتقال حرارت کویل
اختلاف دمای هوا و مبرد
دبی هوای عبوری از کویل
در این میان، تنها پارامتری که مستقیماً تحت کنترل ماست، دبی هوا (Airflow Rate) است. این همان نقطهای است که طراحی آیرودینامیکی فن صنعتی اهمیت پیدا میکند.
اگر دبی هوا کافی نباشد:
دمای کندانس افزایش مییابد
فشار دهش کمپرسور بالا میرود
توان مصرفی کمپرسور افزایش پیدا میکند
عمر کمپرسور کاهش مییابد
بنابراین، انتخاب فن برای کندانسور هواخنک مستقیماً با دوام تجهیزات و هزینه بهرهبرداری مرتبط است.
در چیلر تراکمی آب خنک اسکرو، وظیفه دفع حرارت بهجای فن، عمدتاً بر عهده آب کندانس و برج خنککن است. به همین دلیل، حساسیت سیستم به طراحی فن مانند چیلر هواخنک نیست. با این حال، در چیلر هواخنک، فن عملاً نقش «برج خنککن» را ایفا میکند و هرگونه ضعف در انتخاب یا طراحی آن، مستقیماً بر فشار کاری کمپرسور و پایداری کل سیکل تبرید اثر میگذارد.
بنابراین، در چیلرهای تراکمی هواخنک، فن فقط یک تجهیز جانبی نیست؛ بلکه یکی از اجزای کلیدی تعیینکننده راندمان، دوام تجهیزات و هزینه بهرهبرداری بلندمدت سیستم بهشمار میرود. انتخاب صحیح فن، تضمینکننده عملکرد پایدار کندانسور و سلامت کمپرسور در طول عمر چیلر است.
مفاهیم کلیدی در طراحی فن کندانسور
دبی هوا (Airflow Rate)
دبی هوا معمولاً با واحد m³/h یا CFM بیان میشود. این پارامتر نشان میدهد چه حجم هوایی در واحد زمان از روی کویل عبور میکند.
در طراحی فن چیلر صنعتی، دبی هوا باید به گونهای انتخاب شود که:
انتقال حرارت کامل انجام شود
سرعت عبور هوا باعث افت فشار بیش از حد نشود
صدای سیستم در محدوده مجاز باقی بماند
در چیلرهای اسکرال هواخنک، به دلیل عملکرد نرمتر کمپرسور اسکرال نسبت به انواع رفتوبرگشتی، سهم نویز فن در صدای کلی دستگاه بیشتر به چشم میآید. به همین دلیل، تنظیم دقیق دبی هوا نهتنها بر ظرفیت و راندمان حرارتی سیستم اثر میگذارد، بلکه نقش تعیینکنندهای در کنترل صدا، مصرف انرژی و پایداری عملکرد چیلر دارد.
در نتیجه، دبی هوا یک عدد ساده کاتالوگی نیست، بلکه حاصل یک تعادل مهندسی بین انتقال حرارت، آیرودینامیک و آکوستیک در طراحی فن کندانسور است.
افت فشار استاتیکی (Static Pressure Drop)
در مسیر عبور هوا، هر مانع فیزیکی باعث ایجاد مقاومت در برابر جریان میشود. این مقاومت بهصورت افت فشار استاتیکی ظاهر شده و یکی از پارامترهای کلیدی در طراحی و انتخاب فن کندانسور است.
در تجهیزاتی با ابعاد فشرده مانند مینیچیلر، به دلیل تراکم بالای قطعات و محدود بودن مسیر عبور هوا، حساسیت سیستم به افت فشار استاتیکی بهمراتب بیشتر است. منابع اصلی افت فشار در کندانسور عبارتاند از:
فین و تیوب کویل
گارد محافظ فن
توری و گریلهای ورودی و خروجی
فاصله نامناسب نصب فن تا کویل یا موانع اطراف دستگاه
هر یک از این عوامل بخشی از فشار تولیدی فن را مصرف کرده و باعث کاهش دبی هوای واقعی عبوری از روی کویل میشود. اگر این افت فشارها در مرحله محاسبات لحاظ نشوند، فن انتخابشده در نقطه عملکرد واقعی خود کار نخواهد کرد و در نتیجه، دمای کندانس افزایش یافته، مصرف انرژی بالا میرود و سطح صدای دستگاه نیز بیشتر میشود.
به همین دلیل، بهویژه در مینیچیلرها، انتخاب فن باید بر اساس تطابق منحنی فن با مجموع افت فشار استاتیکی مسیر هوا انجام شود، نه صرفاً بر مبنای دبی هوای اسمی کاتالوگی.
ظرفیت دفع حرارت (Heat Rejection Capacity)
ظرفیت دفع حرارت کندانسور معمولاً 1.2 تا 1.3 برابر ظرفیت تبرید اواپراتور است. دلیل آن انرژی مصرفی کمپرسور است که باید دفع شود.
برای مثال:
اگر چیلر 300 تن تبرید باشد، ظرفیت دفع حرارت کندانسور حدوداً:
300 × 1.25 = 375 تن تبرید معادل حرارت دفعی
بنابراین، فن باید بتواند دبی هوایی تأمین کند که این مقدار حرارت را از سیستم خارج کند.
در چیلر تراکمی هواخنک اسکرو، به دلیل توان بالاتر کمپرسور و سهم قابلتوجه انرژی مکانیکی ورودی، مقدار حرارت دفعی نسبت به چیلرهای کوچکتر بیشتر و حساستر است. در چنین سیستمهایی، اگر فن کندانسور متناسب با ظرفیت واقعی دفع حرارت انتخاب نشود، افزایش دمای کندانس و فشار دهش کمپرسور بهسرعت رخ میدهد که پیامد آن افزایش مصرف انرژی، کاهش راندمان و استهلاک زودهنگام کمپرسور اسکرو خواهد بود.
راندمان فن (Fan Efficiency)
راندمان فن تعیین میکند چه درصدی از توان الکتریکی به انرژی جنبشی هوا تبدیل میشود. فن با راندمان پایین، مصرف انرژی بالاتری خواهد داشت.
در انتخاب فن چیلر صنعتی، توجه به نقطه بیشینه راندمان روی منحنی عملکرد اهمیت زیادی دارد.
در چیلر تراکمی آب خنک اسکرو اینورتر، اگرچه فن کندانسور بهصورت مستقیم مانند چیلر هواخنک درگیر دفع حرارت نیست، اما راندمان فنهای جانبی (مانند فنهای تهویه موتورخانه یا برج خنککن) همچنان نقش مهمی در مصرف انرژی کل سیستم دارد. از آنجایی که کمپرسور اسکرو اینورتر در بار جزئی زمان زیادی کار میکند، انتخاب فن با راندمان بالا و عملکرد پایدار در بازه وسیع دور، باعث میشود مزیت کنترل دور اینورتر بهطور کامل حفظ شده و مصرف انرژی سیستم به حداقل برسد.
توان مصرفی فن (Fan Power)
توان مصرفی تابعی از دبی هوا و افت فشار است. هرچه افت فشار بیشتر باشد، توان مورد نیاز افزایش مییابد.
در پروژههای صنعتی بزرگ، مصرف انرژی فنها میتواند سهم قابل توجهی از هزینه بهرهبرداری سالانه را تشکیل دهد.
توان مصرفی فن تابعی از دبی هوا و افت فشار مسیر است و با افزایش مقاومتهای آیرودینامیکی، بهطور مستقیم افزایش مییابد. در پکیج چیلر آب خنک همراه با برج خنک کن مدار بسته، فنهای برج بهصورت مداوم در مدار هستند و در پروژههای صنعتی بزرگ میتوانند سهم قابلتوجهی از مصرف انرژی سالانه را به خود اختصاص دهند؛ بنابراین طراحی مسیر هوا و انتخاب فن با افت فشار حداقلی، نقش کلیدی در کاهش هزینه بهرهبرداری دارد.
مقایسه فن آکسیال و سانتریفیوژ در کندانسور چیلر
| فن سانتریفیوژ | فن آکسیال | ویژگی |
|---|---|---|
| متوسط | بالا | دبی هوا |
| بالا | پایین تا متوسط | توانایی غلبه بر افت فشار |
| کمتر | بسیار مناسب | راندمان در فشار کم |
| بیشتر | کمتر | صدای عملکرد |
| کمتر متداول | رایجترین انتخاب | کاربرد در چیلر هواخنک |
در اکثر چیلرهای هواخنک صنعتی، فن آکسیال به دلیل دبی بالا و مصرف انرژی مناسب استفاده میشود. اما در شرایطی که افت فشار زیاد باشد (مثلاً وجود فیلتر یا کانالکشی)، ممکن است فن سانتریفیوژ گزینه بهتری باشد.
دیاگرام مفهومی مسیر هوا در کندانسور
برای درک بهتر طراحی فن کندانسور، مسیر هوا را به صورت مفهومی در نظر بگیریم:
هوای محیط وارد دهانه فن میشود.
فن، هوا را با سرعت مشخص به سمت کویل هدایت میکند.
هوا از میان فینها عبور میکند و گرمای مبرد را جذب میکند.
هوای گرمشده از پشت کندانسور تخلیه میشود.
در این مسیر، هرگونه انسداد، فاصله نصب نامناسب یا چیدمان اشتباه فنها میتواند باعث بازگشت هوای گرم (Air Recirculation) شود که یکی از خطاهای رایج در طراحی فن چیلر صنعتی است.
برای درک بهتر طراحی فن کندانسور، مسیر حرکت هوا را میتوان بهصورت مفهومی چنین در نظر گرفت: هوای محیط وارد دهانه فن میشود، فن هوا را با سرعت مشخص به سمت کویل هدایت میکند، هوا از میان فینها عبور کرده و گرمای مبرد را جذب میکند و در نهایت، هوای گرمشده از پشت کندانسور تخلیه میشود.
در این مسیر، هرگونه انسداد، فاصله نصب نامناسب یا چیدمان نادرست فنها میتواند باعث بازگشت بخشی از هوای گرم تخلیهشده به ورودی فن (Air Recirculation) شود؛ موضوعی که بهویژه در فضاهای نصب محدود، مانند کاربردهای متداول مینی چیلرهای مسکونی، اثر قابلتوجهی بر راندمان و مصرف انرژی سیستم دارد.
تأثیر شرایط اقلیمی بر انتخاب فن کندانسور
در مناطق گرم و خشک مانند بسیاری از شهرهای صنعتی ایران، دمای محیط ممکن است به 45 درجه سانتیگراد برسد. در چنین شرایطی:
چگالی هوا کاهش مییابد
ظرفیت انتقال حرارت کاهش پیدا میکند
نیاز به دبی هوای بیشتری وجود دارد
در نتیجه، سایزینگ فن چیلر صنعتی باید بر اساس بدترین شرایط اقلیمی انجام شود، نه شرایط میانگین سالانه.
در سیستمهایی مانند چیلر تراکمی هواخنک اسکرو اینورتر که معمولاً در ظرفیتهای بالا و شرایط کاری سنگین استفاده میشوند، این مسئله اهمیت بیشتری پیدا میکند. هرچند کنترل دور اینورتر تا حدی به تطبیق عملکرد سیستم کمک میکند، اما اگر فن از ابتدا برای بدترین شرایط اقلیمی (Peak Condition) سایز نشده باشد، افزایش مصرف انرژی و افت راندمان اجتنابناپذیر خواهد بود.
اشتباهات رایج در انتخاب فن کندانسور
انتخاب فن فقط بر اساس قطر پروانه
عدم محاسبه دقیق افت فشار کویل
بیتوجهی به ارتفاع از سطح دریا
انتخاب فن بدون بررسی منحنی عملکرد
در نظر نگرفتن صدای تولیدی در پروژههای شهری
این اشتباهات میتوانند باعث افزایش هزینه انرژی و کاهش طول عمر تجهیزات شوند.
در سیستمهایی مانند چیلر تراکمی آب خنک اسکرال اگرچه دفع حرارت اصلی از طریق آب و برج خنککن انجام میشود—اما انتخاب نادرست فنهای جانبی (مانند فنهای برج یا تهویه موتورخانه) همچنان میتواند بهرهوری کل سیستم را تحتتأثیر قرار دهد. بنابراین، حتی در چیلرهای آبخنک نیز نگاه مهندسی به انتخاب فن، شرط دستیابی به عملکرد پایدار و اقتصادی است.
از ظرفیت دفع حرارت تا توان نهایی فن
در فاز اول فهمیدیم که انتخاب فن کندانسور یک تصمیم ساده تجهیزاتی نیست، بلکه یک فرآیند تحلیلی مبتنی بر انتقال حرارت و آیرودینامیک است.
حالا وارد بخش عددی میشویم؛ جایی که طراحی واقعی انجام میشود.
در این بخش گامبهگام از ظرفیت حرارتی چیلر شروع میکنیم، به دبی هوای مورد نیاز میرسیم، افت فشار را محاسبه میکنیم و در نهایت توان فن را بهدست میآوریم.
در مینی چیلرهای اداری که معمولاً در فضاهای کوچک و محدود نصب میشوند، این محاسبات اهمیت ویژهای دارند. مسیر هوای کوتاه، تراکم تجهیزات و محدودیت فضای نصب باعث میشود حتی اختلافهای کوچک در دبی هوا یا افت فشار، بر دمای کندانس و مصرف انرژی تاثیر قابل توجهی داشته باشد. بنابراین، طراحی عددی و دقیق فن، کلید دستیابی به عملکرد پایدار، صدای پایین و مصرف انرژی بهینه در مینیچیلرهای اداری است.
محاسبه ظرفیت دفع حرارت کندانسور
کندانسور فقط بار برودتی را دفع نمیکند؛ بلکه توان کمپرسور نیز باید به محیط منتقل شود. بنابراین ظرفیت دفع حرارت همیشه بیشتر از ظرفیت تبرید است.
بهطور تجربی:
Heat Rejection ≈ 1.2 تا 1.3 × ظرفیت تبرید
اما محاسبه دقیق بر اساس قانون اول ترمودینامیک انجام میشود.
انتقال حرارت کندانسور
Q = m_dot × Cp × ΔT
که در آن:
Q = ظرفیت دفع حرارت (kW)
m_dot = دبی جرمی هوا (kg/s)
Cp = گرمای ویژه هوا (kJ/kg.K) ≈ 1.005
ΔT = افزایش دمای هوا عبوری از کندانسور (°C)
در پکیج های چیلر آب خنک با برج خنک کن مدار باز، هوا از طریق فنهای برج جریان یافته و حرارت مبرد و انرژی کمپرسور به آب برج منتقل میشود. تعیین دقیق Q برای سایزینگ فن برج و انتخاب دبی مناسب آب و هوا، تضمینکننده عملکرد پایدار سیستم و جلوگیری از افزایش فشار کندانسور است. این محاسبات همچنین به بهینهسازی مصرف انرژی و کاهش استهلاک کمپرسور کمک میکند.
تبدیل تن تبرید به کیلووات
تبدیل تن تبرید به کیلووات
Q(kW) = TR × 3.517
مثال عددی واقعی
فرض کنید:
ظرفیت چیلر: 300 تن تبرید
ضریب دفع حرارت: 1.25
ظرفیت دفع حرارت واقعی
Q_rejection = TR × 1.25 × 3.517
جایگذاری:
Q = 300 × 1.25 × 3.517
Q ≈ 1318 kW
این مقدار حرارتی است که باید توسط فن و کندانسور به محیط منتقل شود.
محاسبه دبی جرمی و حجمی هوا
اکنون از رابطه انتقال حرارت برای بهدست آوردن دبی جرمی هوا استفاده میکنیم.
فرض طراحی:
افزایش دمای هوا در عبور از کندانسور:
ΔT = 10°C
دبی جرمی هوا
m_dot = Q / (Cp × ΔT)
جایگذاری:
m_dot = 1318 / (1.005 × 10)
m_dot ≈ 131 kg/s
تبدیل دبی جرمی به دبی حجمی
برای انتخاب فن، به دبی حجمی نیاز داریم.
چگالی هوا در شرایط استاندارد:
ρ ≈ 1.2 kg/m³
دبی حجمی هوا
Qv = m_dot / ρ
جایگذاری:
Qv = 131 / 1.2
Qv ≈ 109 m³/s
تبدیل به m³/h:
تبدیل به مترمکعب بر ساعت
Qv(m³/h) = Qv(m³/s) × 3600
Qv ≈ 392,400 m³/h
این دبی هوای کل مورد نیاز برای دفع حرارت چیلر 300 تن در شرایط طراحی است.
اگر سیستم دارای 4 فن باشد:
هر فن باید حدود 98,000 m³/h تأمین کند.
محاسبه افت فشار کل سیستم
هیچ فنی در شرایط آزاد کار نمیکند. هوا باید از کویل عبور کند و مقاومت مسیر را پشت سر بگذارد.
افت فشار کل برابر مجموع افتهای مسیر است.
افت فشار کل سیستم
ΔP_total = ΔP_coil + ΔP_grille + ΔP_filter + ΔP_misc
فرض نمونه:
افت فشار کویل: 70 Pa
گریل محافظ: 20 Pa
تلفات جانبی: 15 Pa
ΔP_total = 105 Pa
اگر افت فشار در محاسبات لحاظ نشود، فن انتخابشده در نقطه اشتباه منحنی کار خواهد کرد و دبی واقعی کمتر از مقدار طراحی خواهد بود.
این همان خطایی است که باعث افزایش فشار کندانس و کاهش راندمان میشود.
در مینیچیلرهای کمصدا، مسیر عبور هوا کوتاه و فضای نصب محدود است و حتی افت فشار کوچک میتواند تاثیر قابل توجهی بر دبی واقعی هوا و صدای فن داشته باشد. محاسبه دقیق افت فشار کل، تضمینکننده عملکرد آرام و پایدار سیستم و دستیابی به هدف طراحی کمصدا است.
محاسبه توان مورد نیاز فن
اکنون که دبی حجمی و افت فشار مشخص شد، میتوان توان فن را محاسبه کرد.
توان تئوری فن
P_theoretical = Qv × ΔP
اما این مقدار باید بر راندمان فن تقسیم شود.
توان واقعی فن
P = (Qv × ΔP) / η
که در آن:
P = توان فن (W)
Qv = دبی حجمی (m³/s)
ΔP = افت فشار کل (Pa)
η = راندمان فن (بین 0.6 تا 0.75)
محاسبه نمونه
Qv کل = 109 m³/s
ΔP = 105 Pa
راندمان فن = 0.7
توان کل فنها
P_total = (109 × 105) / 0.7
P_total ≈ 16,350 W
≈ 16.3 kW
اگر 4 فن داشته باشیم:
هر فن ≈ 4 kW موتور نیاز دارد.
تحلیل مهندسی نتایج
در اینجا سه پارامتر کلیدی به هم متصل شدند:
ظرفیت دفع حرارت
دبی هوا
افت فشار
اگر یکی تغییر کند، بقیه نیز تغییر خواهند کرد.
مثلاً:
✔ اگر ΔT را از 10 به 8 درجه کاهش دهیم → دبی هوا افزایش مییابد
✔ اگر کویل متراکمتر انتخاب شود → افت فشار افزایش مییابد
✔ اگر فن راندمان پایین داشته باشد → توان مصرفی بالا میرود
نمودار مفهومی رابطه دبی و افت فشار
در سیستمهای فن:
بررسی خطاهای رایج در محاسبات فن کندانسور
Oversizing (بزرگانتخابی)
افزایش هزینه اولیه
مصرف انرژی بیشتر
کارکرد خارج از نقطه راندمان بهینه
Undersizing (کوچکانتخابی)
افزایش فشار کندانس
کاهش COP
استهلاک کمپرسور
بیتوجهی به ارتفاع از سطح دریا
با افزایش ارتفاع:
کاهش چگالی هوا با ارتفاع
ρ_altitude < ρ_standard
کاهش چگالی → کاهش جرم هوای عبوری → کاهش انتقال حرارت
بنابراین در شهرهای مرتفع، باید دبی حجمی بیشتری در نظر گرفت.
جدول جمع بندی مثال عددی
| مقدار | پارامتر |
|---|---|
| 300 TR | ظرفیت چیلر |
| 1318 kW | ظرفیت دفع حرارت |
| 10°C | ΔT هوا |
| 131 kg/s | دبی جرمی هوا |
| 392,400 m³/h | دبی حجمی کل |
| 105 Pa | افت فشار کل |
| 16.3 kW | توان کل فنها |
از محاسبات تئوری تا انتخاب نهایی از کاتالوگ سازنده
در قسمت قبل ، ما محاسبات مهندسی طراحی فن کندانسور را انجام دادیم و به سه پارامتر کلیدی رسیدیم:
دبی هوای مورد نیاز (Airflow Rate)
افت فشار کل سیستم (Total Static Pressure)
توان تقریبی مورد نیاز فن
اما در پروژه واقعی، عدد بهتنهایی کافی نیست.
اکنون باید این دادهها را با منحنی عملکرد فن (Fan Curve) تطبیق دهیم و یک انتخاب واقعی، ایمن و بهینه انجام دهیم.
این مرحله جایی است که تفاوت بین یک انتخاب تجربی و یک طراحی حرفهای مشخص میشود.
شناخت دقیق منحنی عملکرد فن (Fan Performance Curve)
هر سازنده معتبر فن صنعتی، برای محصولات خود نموداری ارائه میکند که شامل چند منحنی مهم است:
منحنی دبی-فشار (Airflow vs Static Pressure)
منحنی راندمان (Efficiency Curve)
منحنی توان مصرفی (Power Curve)
منحنی سطح صدا (در برخی موارد)
مهمترین مفهوم: نقطه عملکرد (Operating Point)
نقطه عملکرد جایی است که:
دبی هوای مورد نیاز سیستم
افت فشار کل محاسبهشده
بر روی منحنی فن یکدیگر را قطع میکنند.
اگر این نقطه در ناحیه راندمان بهینه نباشد، فن انتخاب مناسبی نیست.
در کندانسور چیلر، دبی هوای واقعی فن تعیینکننده میزان دفع حرارت و فشار کاری کمپرسور است. شناخت دقیق منحنی عملکرد فن و تطبیق نقطه عملکرد با دبی و افت فشار واقعی کندانسور، تضمین میکند فن بهینه کار کند و سیستم تبرید، ظرفیت و راندمان طراحی شده خود را حفظ نماید.
تعریف نقطه عملکرد فن
نقطه عملکرد سیستمOperating Point = Intersection (System Curve , Fan Curve)
منحنی سیستم تابع افت فشار بر حسب دبی است و معمولاً به شکل درجه دوم رشد میکند:
منحنی سیستم
ΔP_system = K × Qv²
که در آن:
K ضریب مقاومت سیستم
Qv دبی حجمی
گامهای عملی انتخاب فن کندانسور از کاتالوگ
تعیین پارامترهای طراحی
از فاز قبل داریم:
دبی کل مورد نیاز: 392,400 m³/h
افت فشار کل: 105 Pa
تعداد فن: 4 عدد
پس برای هر فن:
دبی هر فن ≈ 98,000 m³/h
افت فشار طراحی ≈ 105 Pa
بررسی محدوده عملکرد فن در کاتالوگ
هنگام بررسی کاتالوگ سازنده باید موارد زیر بررسی شود:
✔ آیا فن در 98,000 m³/h قادر به تأمین 105 Pa است؟
✔ آیا این نقطه در نزدیکی راندمان بیشینه قرار دارد؟
✔ آیا توان موتور پیشنهادی با محاسبات ما سازگار است؟
بررسی راندمان در نقطه عملکرد
راندمان فن
η = (Qv × ΔP) / P_input
بهترین انتخاب زمانی است که نقطه عملکرد در 70 تا 85 درصد بیشینه راندمان فن قرار داشته باشد.
اگر فن در ناحیه Stall یا ناحیه انتهایی منحنی کار کند:
نویز افزایش مییابد
ارتعاش بالا میرود
عمر یاتاقان کاهش مییابد
بیشتر بخوانید: هواساز بخار صنعتی در واحدهای پتروشیمی: محاسبات حرارتی، آرایش بافل و بهینهسازی افت فشار
حاشیه اطمینان در انتخاب فن (Engineering Safety Margin)
هیچ طراحی حرفهای بدون حاشیه اطمینان انجام نمیشود.
پیشنهاد مهندسی:
افزایش 5 تا 10 درصدی دبی طراحی
در نظر گرفتن 10 درصد افزایش احتمالی افت فشار
اما توجه کنید:
Oversizing بیش از حد → کاهش راندمان سالانه
Undersizing → افزایش فشار کندانس
تعادل مهم است.
مقایسه انتخاب فن در شرایط اقلیمی مختلف
| توصیه انتخاب | نیاز به دبی بیشتر | چگالی هوا | اقلیم |
|---|---|---|---|
| انتخاب استاندارد | کم | نرمال | معتدل |
| افزایش قطر یا دور | بالا | کمتر | گرم و خشک |
| بررسی خوردگی و پوشش | متوسط | کمی کمتر | مرطوب |
در اقلیم گرم و خشک:
اصلاح چگالی هوا
ρ_actual = ρ_standard × (T_standard / T_actual)
کاهش چگالی → کاهش جرم عبوری → نیاز به افزایش دبی حجمی
تأثیر دور موتور و اینورتر (VFD) در عملکرد فن
یکی از مهمترین ابزارهای بهینهسازی در طراحی مدرن چیلر صنعتی، استفاده از درایو دور متغیر است.
قوانین تشابه فنها (Fan Affinity Laws):
قانون اول تشابه
Q ∝ N
قانون دوم تشابه
ΔP ∝ N²
قانون سوم تشابه
P ∝ N³
که در آن:
N = دور موتور
نتیجه بسیار مهم:
کاهش 20٪ دور موتور → کاهش حدود 50٪ توان مصرفی
این یعنی کنترل هوشمند دور فن میتواند مصرف انرژی سالانه را بهطور چشمگیری کاهش دهد.
بیشتر بخوانید: راهنمای جامع مهندسی شیر انبساط چیلر | نقش Expansion Valve در سیستم های سرمایشی صنعتی
تحلیل اقتصادی انتخاب فن
در بسیاری از پروژهها، تمرکز فقط روی قیمت خرید فن است. اما واقعیت این است که هزینه انرژی در طول 5 سال چندین برابر قیمت اولیه خواهد بود.
انرژی مصرفی سالانه
Energy_year = P × Operating_hours
مثال:
اگر توان فن 4 kW باشد
و سالانه 4000 ساعت کار کند:
Energy = 4 × 4000 = 16,000 kWh
اگر قیمت برق صنعتی را لحاظ کنیم، تفاوت راندمان 10 درصدی میتواند طی چند سال اختلاف مالی قابل توجهی ایجاد کند.
بنابراین انتخاب فن با راندمان بالاتر حتی اگر گرانتر باشد، معمولاً توجیه اقتصادی دارد.
بررسی صدای فن در انتخاب صنعتی
در پروژههای شهری، سطح صدای تولیدی بسیار مهم است.
نکات مهم:
افزایش سرعت نوک پره → افزایش نویز
فن بزرگتر با دور کمتر → صدای کمتر
استفاده از تیغههای ایرفویل → بهبود راندمان و کاهش صدا
انتخاب فن فقط محاسبه دبی نیست؛ باید آکوستیک نیز بررسی شود.
بیشتر بخوانید: چطور هواساز مناسب هتل و مهمان پذیر انتخاب کنیم و از نوسان دما جلوگیری کنیم؟
اشتباهات رایج در خواندن منحنی فن
خواندن منحنی در فرکانس اشتباه (50Hz / 60Hz)
بیتوجهی به شرایط چگالی واقعی هوا
انتخاب نقطه نزدیک به بیشینه دبی (لبه منحنی)
نادیده گرفتن توان واقعی موتور
اگر موتور برای نقطه عملکرد انتخابی کافی نباشد، فن نمیتواند دبی مورد نیاز را تأمین کند و فشار سیستم افزایش مییابد.
ترکیب این خطاها میتواند باعث کاهش راندمان، افزایش مصرف انرژی، ایجاد فشار نامطلوب روی تجهیزات و حتی کاهش طول عمر سیستم شود. بنابراین، توجه دقیق به این نکات برای انتخاب صحیح فن، تطبیق نقطه عملکرد با منحنی و شرایط واقعی سیستم ضروری است. با مراجعه به مرجع تخصصی اکسرلند، میتوانید محصول مناسب و کاربردی خود را با بالاترین کیفیت ممکن بیابید.
چک لیست عملی انتخاب فن کندانسور
✔ ظرفیت دفع حرارت دقیق محاسبه شده؟
✔ دبی هوای مورد نیاز استخراج شده؟
✔ افت فشار واقعی اندازهگیری یا محاسبه شده؟
✔ اصلاح ارتفاع و دمای محیط لحاظ شده؟
✔ نقطه عملکرد در ناحیه راندمان بهینه است؟
✔ توان موتور با ضریب اطمینان انتخاب شده؟
✔ سطح صدا بررسی شده؟
اگر پاسخ همه این موارد مثبت باشد، انتخاب شما مهندسی و قابل دفاع است.
