هواساز بخار صنعتی در واحدهای پتروشیمی: محاسبات حرارتی، آرایش بافل و بهینه‌سازی افت فشار

پروژه هواساز بخار صنعتی

ما یک واحد هوای فرآیندی پتروشیمی داریم که با دو چالش اصلی روبروست: فضای نصب محدود و نیاز به کنترل دقیق دما و رطوبت. ابعاد محل نصب فقط 2.5 م طول، 1.2 م عرض و 2 م ارتفاع است و علاوه بر این، سیستم باید راندمان بالای 85٪ داشته باشد و افت فشار کمتر از 150 Pa باشد. مهم‌تر از همه، تعمیر و نگهداری باید سریع انجام شود تا خط تولید طولانی متوقف نشود.

سؤال مهندس: چرا در این شرایط، هواساز بخار را انتخاب کردیم و نه مبدل هوا–آب یا سیستم الکتریکی؟

پاسخ مهندسی:

• توان حرارتی بالا با حجم کم: هواساز بخار توانایی منتقل کردن انرژی زیادی در فضای محدود دارد، چیزی که مبدل حرارتی صفحه ای یا چیلر تراکمی در این ابعاد نمی‌توانند به راحتی ارائه دهند.

• کنترل دقیق دما و رطوبت: بخار به ما اجازه می‌دهد دما و رطوبت را با دقت بالا کنترل کنیم، کاری که سیستم‌های الکتریکی یا حتی مبدل هوا–آب به همان راحتی نمی‌توانند انجام دهند.

• فضای نصب کم و نگهداری آسان: هواساز بخار جمع‌وجور است و تعمیرات آن بدون توقف طولانی خط انجام می‌شود، در حالی که مبدل حرارتی صفحه‌ای یا چیلر تراکمی معمولاً نیاز به فضای بیشتر و زمان بیشتری برای سرویس دارند.

• هزینه عملیاتی پایین‌تر: مصرف انرژی بهینه و نگهداری ساده باعث می‌شود در درازمدت هواساز بخار اقتصادی‌تر باشد.

نکته مهم: مهندسان تازه‌کار گاهی فقط روی قدرت بخار تمرکز می‌کنند و به آرایش بافل‌ها و لوله‌ها توجه نمی‌کنند. این کار باعث کاهش راندمان و افزایش افت فشار می‌شود، حتی اگر بخار کافی داشته باشند.

بیشتر بخوانید: راهنمای جامع خرید هواساز عمودی

 هواساز بخار بهترین گزینه است چون با حجم کم، راندمان بالا و کنترل دقیق، پاسخگوی نیازهای سختگیرانه واحد هوای فرآیندی پتروشیمی است، در حالی که چیلر تراکمی و مبدل صفحه ای هم فضای بیشتری اشغال می‌کنند، هم هزینه بالاتری دارند و هم کنترل رطوبت به دقت هواساز بخار را ارائه نمی‌دهند.

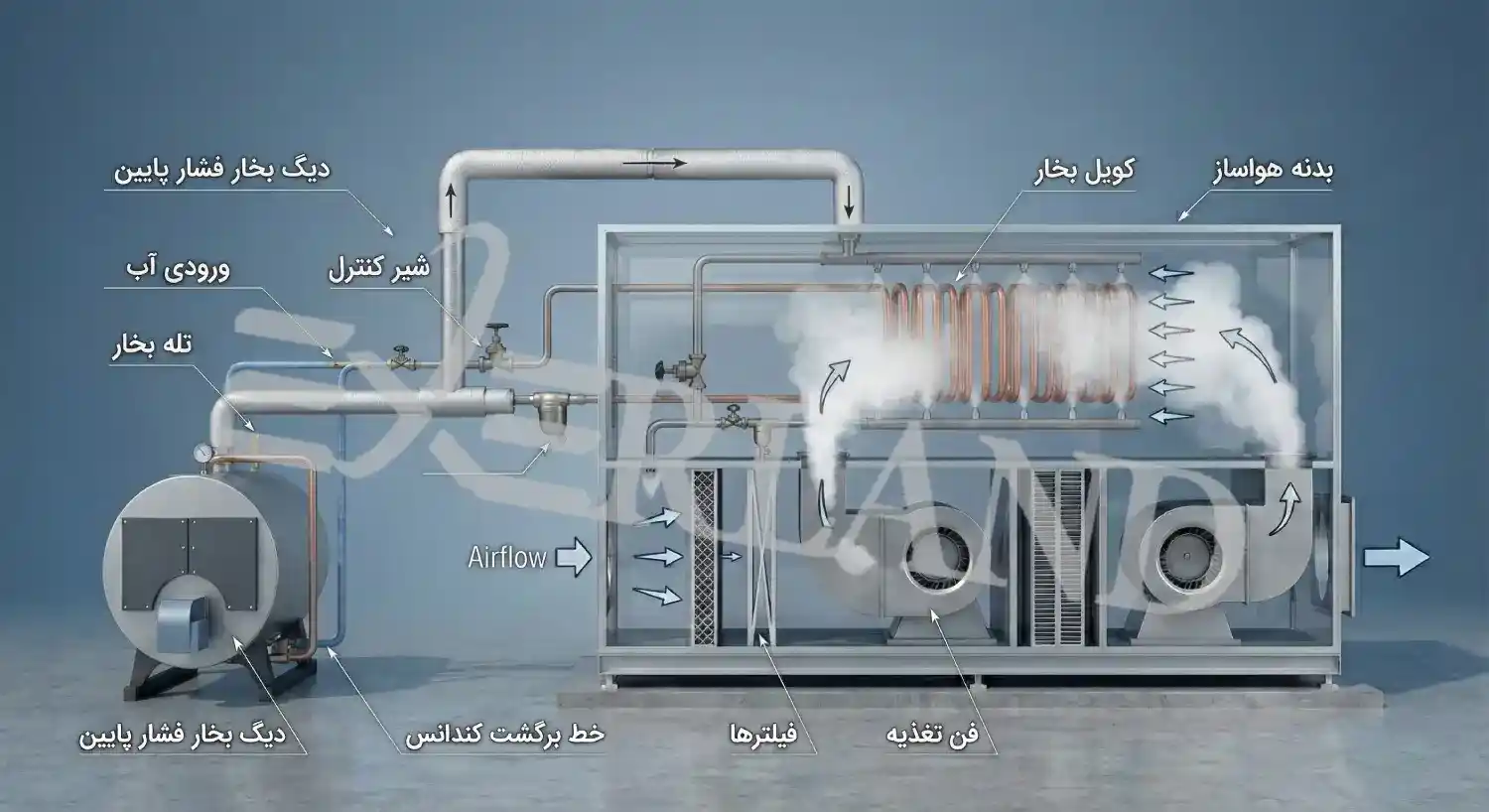

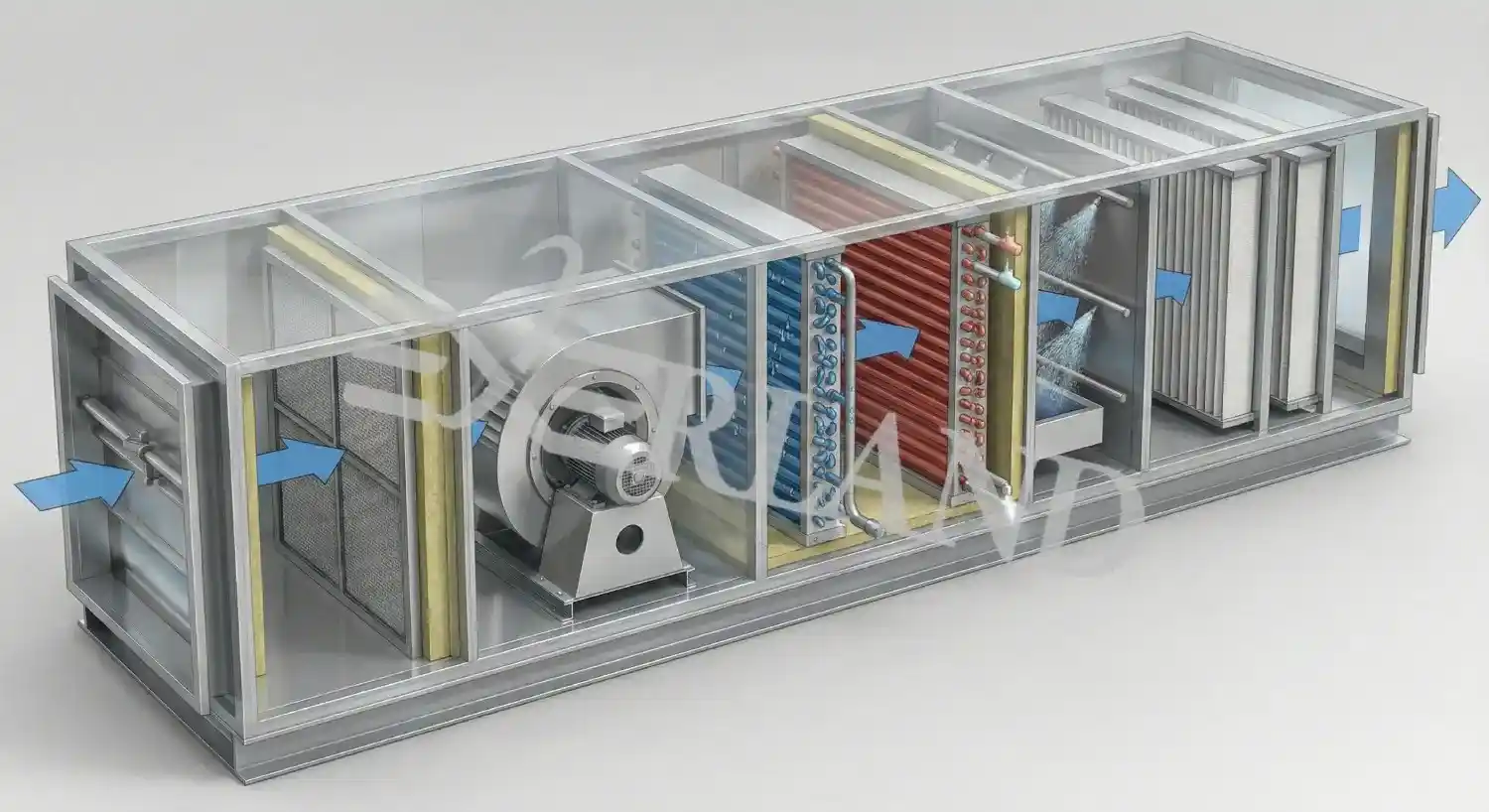

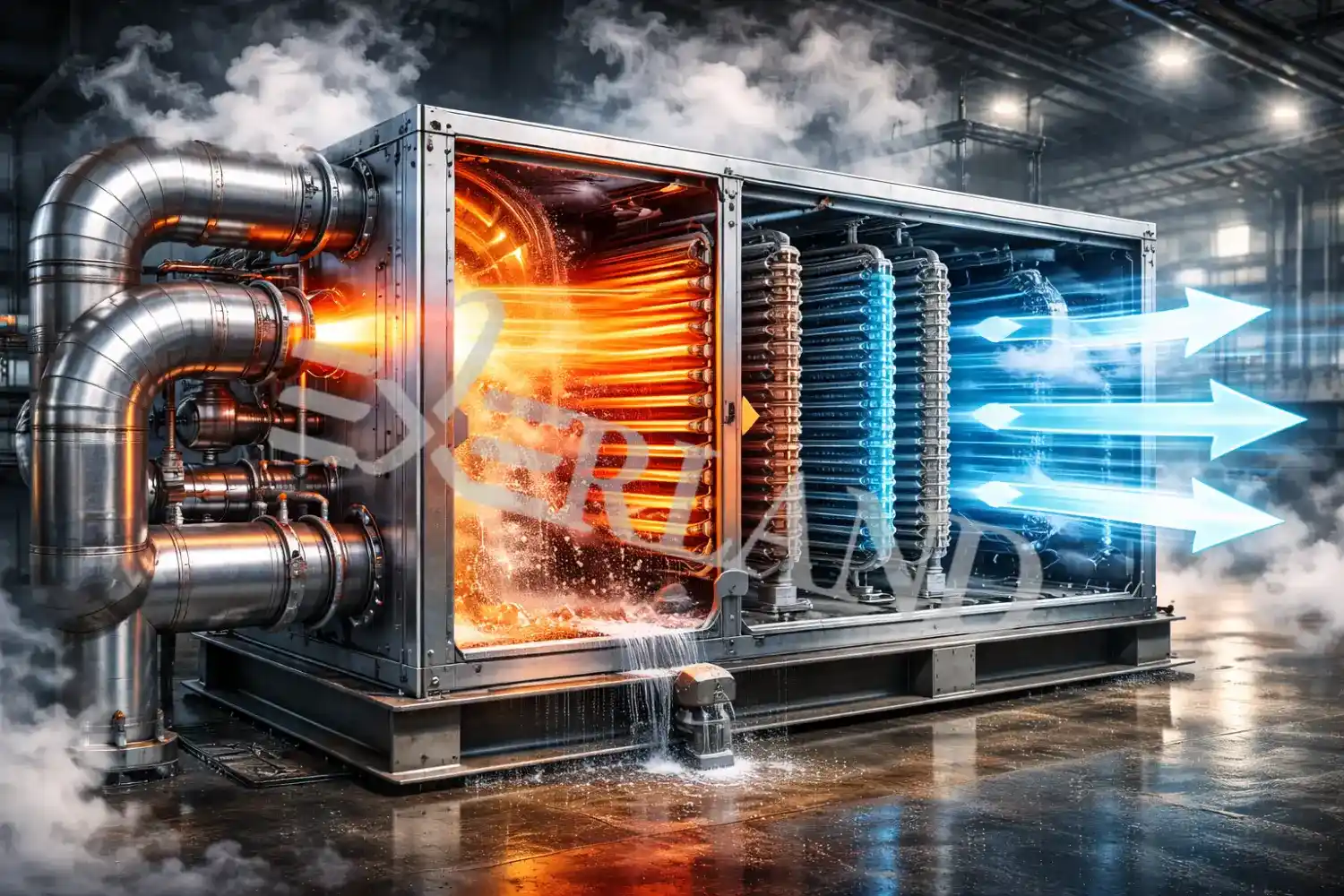

تحلیل اجزا و مکانیزم عملکرد هواساز بخار

پوسته (Shell)

جنس: SS316 یا کربن استیل با پوشش ضد خوردگی
نقش: هدایت جریان هوا و توزیع یکنواخت بخار روی لوله‌ها

اثر روی عملکرد هواساز بخار:

• قطر پوسته ≤0.8 m → سرعت جریان بالا و افزایش افت فشار

• طول پوسته کوتاه → جریان گردابی و ایجاد نقاط داغ

اشتباه رایج مهندسان: انتخاب پوسته صرفاً براساس فضای موجود بدون تحلیل جریان → کاهش راندمان واقعی تا 10–15٪

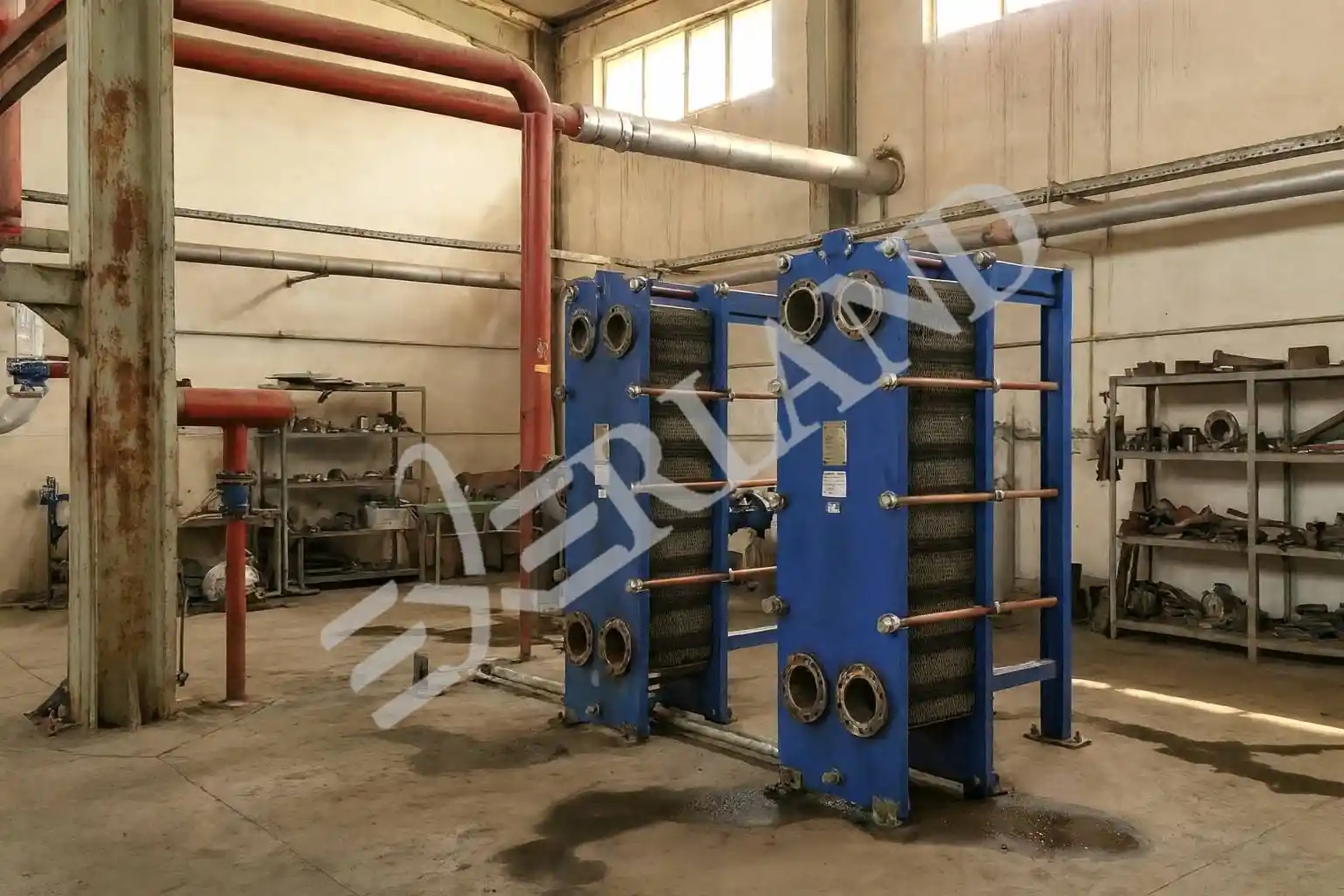

در مقایسه، مبدل حرارتی صفحه ای واشردار یا مبدل هواخنک برای توزیع یکنواخت جریان هوا نیاز به فضای بیشتری دارند و در محدودیت فضا، راندمان آنها به شدت کاهش می‌یابد.

 دسته لوله‌ها (Tube Bundle)

انتخاب نمونه: لوله‌های 25 mm، تعداد 120 عدد، جنس SS316
وظیفه: انتقال حرارت اصلی از بخار به جریان هوا

تحلیل مهندسی:

• تعداد کم لوله → ΔT واقعی پایین و راندمان کاهش می‌یابد

• تعداد زیاد لوله → افت فشار بالا و نیاز به فن قوی‌تر

اشتباه رایج: انتخاب تعداد لوله صرفاً براساس تجربه کلی بدون محاسبه ΔT واقعی

در مبدل حرارتی فین تیوب، افزایش سطح تبادل حرارت مشابه با افزودن تیوب‌ها است، اما افت فشار و حجم افزایش می‌یابد، چیزی که در هواساز بخار با طراحی دقیق بافل قابل کنترل است.

بیشتر مطالعه کنید: شیر انبساط برای چیلر

 صفحه لوله‌ها (Tube Sheet)

وظیفه: نگهداری و آب‌بندی لوله‌ها

اثر روی ایمنی و تعمیرپذیری:

• جوشکاری ضعیف → نشتی بخار و توقف خط

• طراحی دسترسی محدود → زمان تعمیر طولانی

اشتباه رایج: استفاده از لوله‌های نامطابق با قطر سوراخ → نشتی و سرویس پرهزینه

این مشکل در مبدل حرارتی صفحه‌ای واشردار نیز دیده می‌شود، اما در هواساز بخار با طراحی مناسب، دسترسی برای سرویس و تعویض لوله‌ها آسان‌تر است.

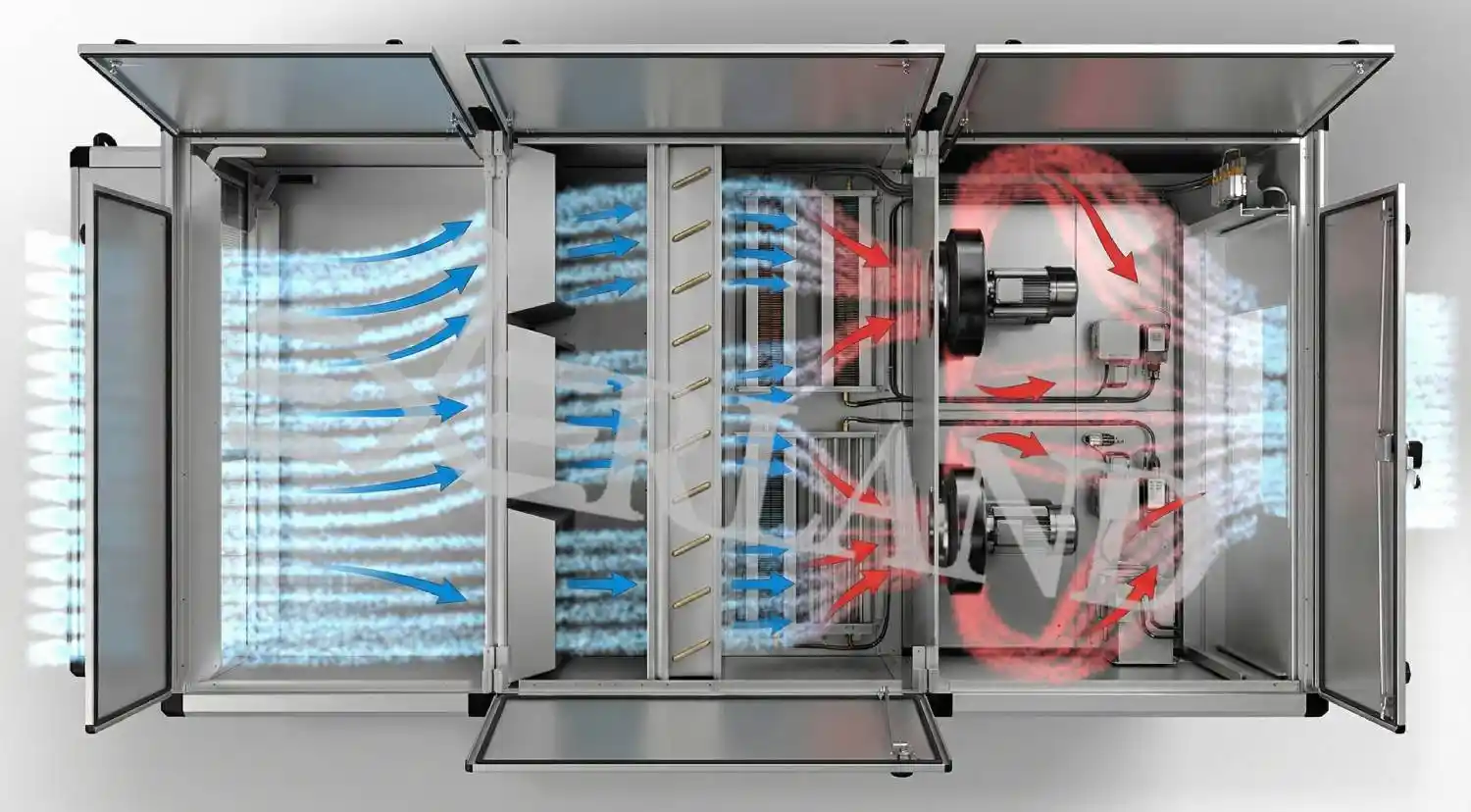

صفحات هدایت جریان (Baffles)

وظیفه: هدایت جریان هوا روی لوله‌ها، جلوگیری از نقاط داغ و افزایش ضریب انتقال حرارت
نوع: Single segmental، فاصله بین بافل‌ها 200 mm

تحلیل مهندسی:

• فاصله بافلی زیاد → جریان کوتاه و راندمان کم

• فاصله بافلی کم → افت فشار زیاد و سرویس دشوار

اشتباه رایج: آرایش بافلی بدون محاسبه دقیق افت فشار → عملکرد ضعیف و خرابی زودهنگام

در مبدل حرارتی هواخنک و فین تیوب نیز آرایش جریان اهمیت دارد، اما امکان تنظیم دقیق بافل‌ها در هواساز بخار باعث می‌شود راندمان در فضاهای محدود حفظ شود.

هواساز بخار با طراحی صحیح پوسته، دسته لوله‌ها، صفحه لوله‌ها و بافل‌ها، امکان:

• راندمان بالا

• کنترل دقیق دما و رطوبت

• فضای نصب کم

• تعمیر سریع و اقتصادی

را فراهم می‌کند.

در مقایسه، مبدل حرارتی صفحه ای واشردار، مبدل هواخنک و فین تیوب اگرچه گزینه‌های رایج هستند، اما در فضای محدود و نیاز به کنترل دقیق رطوبت و دما، هم حجم و هم هزینه عملیاتی بیشتری دارند و تعمیر آنها زمان‌بر است.

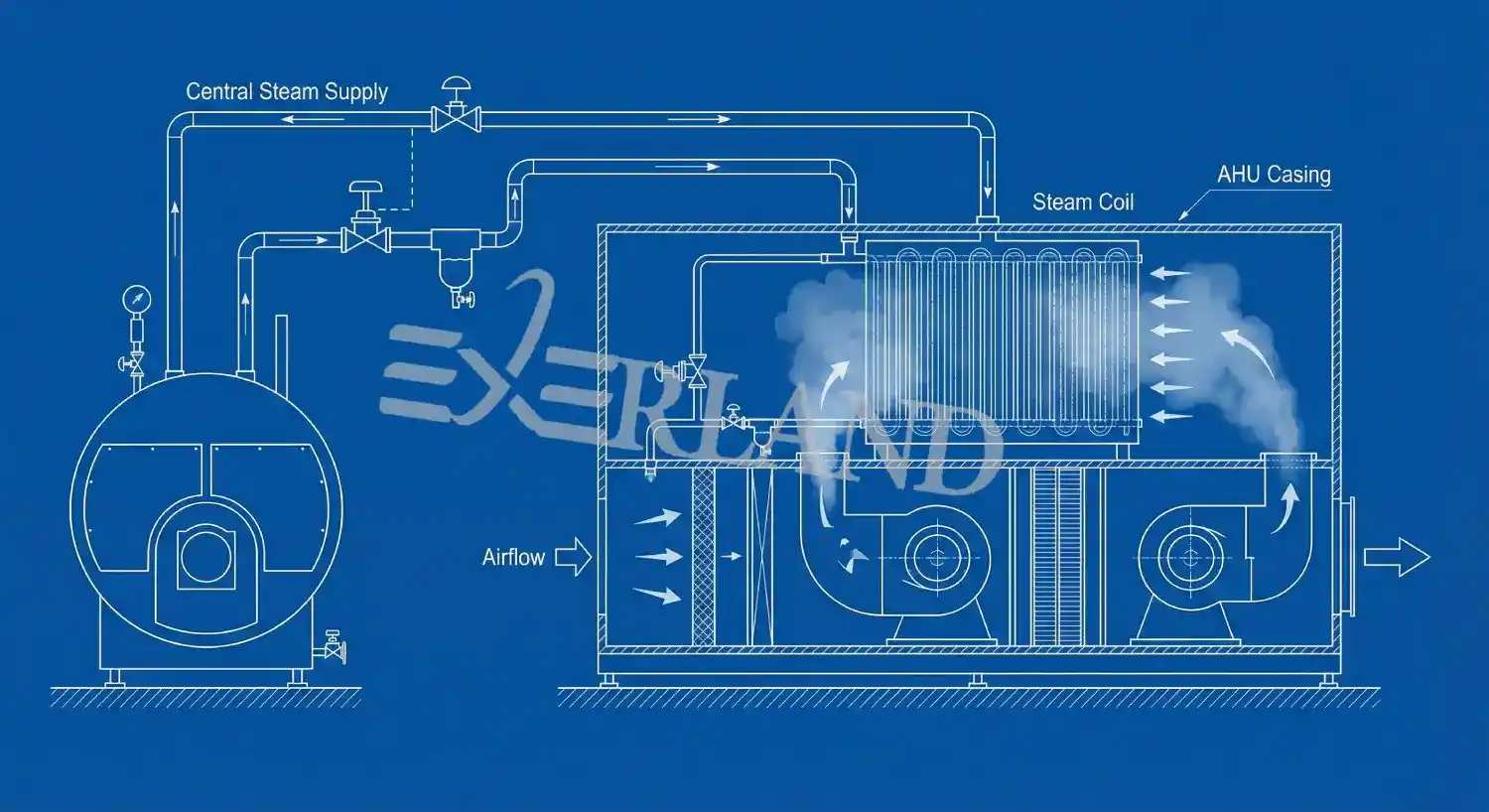

روند محاسبه مهندسی هواساز بخار (گام‌به‌گام و قابل اجرا در پروژه واقعی)

بیشتر محاسبات هواساز بخار روی کاغذ ساده به نظر می‌رسند، اما خطا معمولاً از همان قدم اول شروع می‌شود. اگر دبی هوا یا اختلاف دما اشتباه وارد شود، تمام طراحی بعدی به‌صورت زنجیره‌ای خطا خواهد داشت.

تبدیل دبی حجمی هوا به دبی جرمی

هواساز با «جرم هوا» کار می‌کند، نه با متر مکعب. بنابراین اولین قدم تبدیل Nm³/h به kg/s است.

مثال پروژه:

ṁ = (1.2 × 5000) / 3600 = 1.67 kg/s

این عدد پایه تمام محاسبات حرارتی بعدی است. اگر اینجا اشتباه شود، حتی بهترین کویل هم نمی‌تواند سیستم را نجات دهد.

 محاسبه بار حرارتی مورد نیاز (Q)

اینجا مشخص می‌کنیم واقعاً چقدر انرژی لازم داریم تا هوا از 25 درجه به 70 درجه برسد.

Q = ṁ × Cp × (Tout - Tin)

در پروژه:

Q = ṁ × Cp × (Tout - Tin)

نکته مهندسی:
اینجا همان‌جایی است که خیلی‌ها فقط عدد دما را نگاه می‌کنند و فراموش می‌کنند که «دبی هوا» ضرب‌کننده اصلی این معادله است. نتیجه؟ کویل کوچک‌تر از نیاز واقعی و راندمان پایین در عمل.

 انتخاب اختلاف دمای مؤثر (ΔTlm)

در هواساز بخار، بخار دمای تقریباً ثابتی دارد، ولی هوا گرم می‌شود. به همین دلیل باید از اختلاف دمای لگاریتمی میانگین (LMTD یا ΔTlm) استفاده شود، نه اختلاف ساده.

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این عدد معمولاً 30 تا 60 درصد دقیق‌تر از اختلاف ساده است.
نادیده گرفتن آن یعنی کوچک‌کردن سطح انتقال حرارت و ساختن سیستمی که روی کاغذ خوب است، ولی در خط تولید کم می‌آورد.

 محاسبه سطح انتقال حرارت (A)

حالا مشخص می‌شود واقعاً کویل باید چقدر «بزرگ» باشد.

A = Q / (U × ΔTlm)

در این مرحله است که رابطه بین طراحی مکانیکی (لوله و بافل) و عملکرد حرارتی خودش را نشان می‌دهد. اگر U را خوش‌بینانه فرض کنی، کویل کوچک می‌شود و در عمل به دمای هدف نمی‌رسی.

تحلیل افت فشار هوا (از عدد روی کاغذ تا رفتار واقعی فن)

افت فشار فقط یک عدد در دیتاشیت نیست. این عدد تعیین می‌کند:
فن چقدر برق مصرف کند،
سیستم چقدر نویز داشته باشد،
و تعمیرات چقدر پرهزینه شود.

عوامل اصلی مؤثر بر افت فشار:

• سرعت عبور هوا از بین لوله‌ها

• تعداد ردیف لوله‌ها

• فاصله بافل‌ها

• نوع آرایش لوله‌ها (inline یا staggered)

به‌صورت تجربی و مهندسی:

ΔP ∝ V²

یعنی:
اگر سرعت هوا دو برابر شود، افت فشار تقریباً چهار برابر می‌شود.

تحلیل فنی:

خیلی از مهندس‌ها برای بالا بردن راندمان، سرعت هوا را زیاد می‌کنند.
در کوتاه‌مدت دمای خروجی بهتر می‌شود.
در بلندمدت:

• فن بزرگ‌تر می‌خواهی

• مصرف برق بالا می‌رود

• صدا و استهلاک سیستم بیشتر می‌شود

طراحی خوب جایی است که راندمان و افت فشار با هم مصالحه کنند، نه بجنگند.

معیار مهندسی انتخاب فاصله بافل‌ها (نه فقط «تجربه کارگاهی»)

بافل‌ها مغز متفکر کویل هستند. اگر آرایش‌شان درست نباشد، بهترین لوله‌ها هم عملاً بی‌کار می‌شوند.

نسبت مهندسی مهم:

BD​\frac{B}{D}

که:

• B = فاصله بافل

• D = قطر داخلی پوسته

محدوده توصیه‌شده در طراحی صنعتی:

• حد پایین: 0.2D

• حد بالا: 0.5D

معنی این عدد در عمل:

• کمتر از 0.2D
  انتقال حرارت عالی، ولی افت فشار بالا و سرویس سخت

• بیشتر از 0.5D
  افت فشار کم، ولی جریان کوتاه می‌شود و راندمان سقوط می‌کند

در پروژه‌های فضای محدود، وسوسه زیاد است که فاصله بافل را بزرگ بگیری تا هوا راحت عبور کند.
سیستم هم کار می‌کند…
ولی نه با راندمانی که روی کاغذ قولش را داده‌ای.

انتخاب فاصله 200 mm در این پروژه دقیقاً یعنی:
نه آن‌قدر فشرده که فن قربانی شود،
نه آن‌قدر باز که راندمان حرارتی قربانی شود.

ارتباط طراحی با نگهداری و توقف خط هواساز

این بخش معمولاً در محاسبات نمی‌آید، ولی در واقعیت پروژه تعیین‌کننده است.

طراحی خوب یعنی:

• دسترسی به Tube Sheet بدون باز کردن کل پوسته

• امکان تمیزکاری کویل بدون خارج کردن هواساز از خط

• تله بخار در پایین‌ترین نقطه واقعی، نه پایین‌ترین نقطه روی نقشه

تجربه عملی:

هر ساعتی که طراحی در سرویس صرفه‌جویی کند،
چند ساعت توقف خط تولید را در آینده حذف می‌کند.

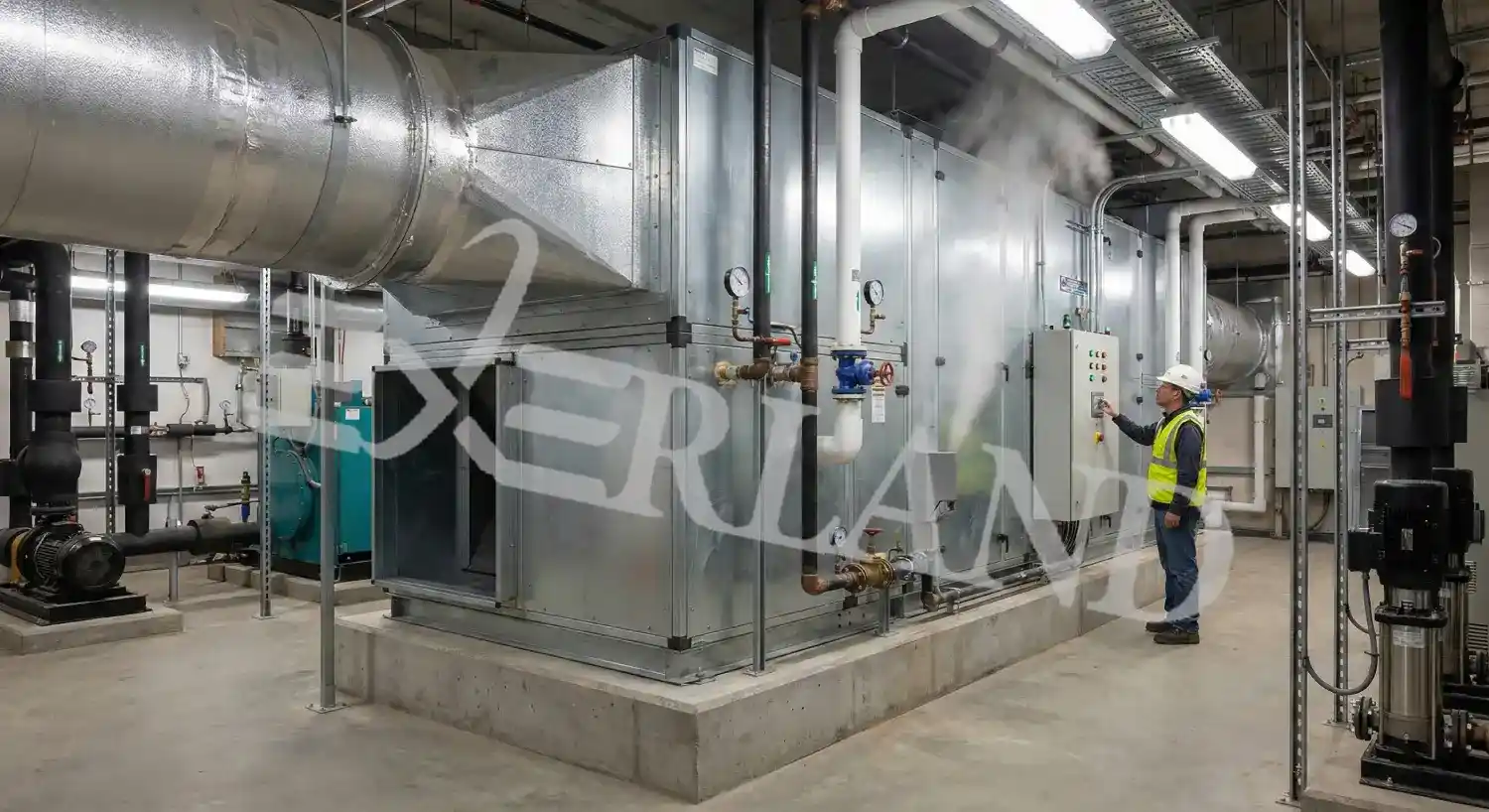

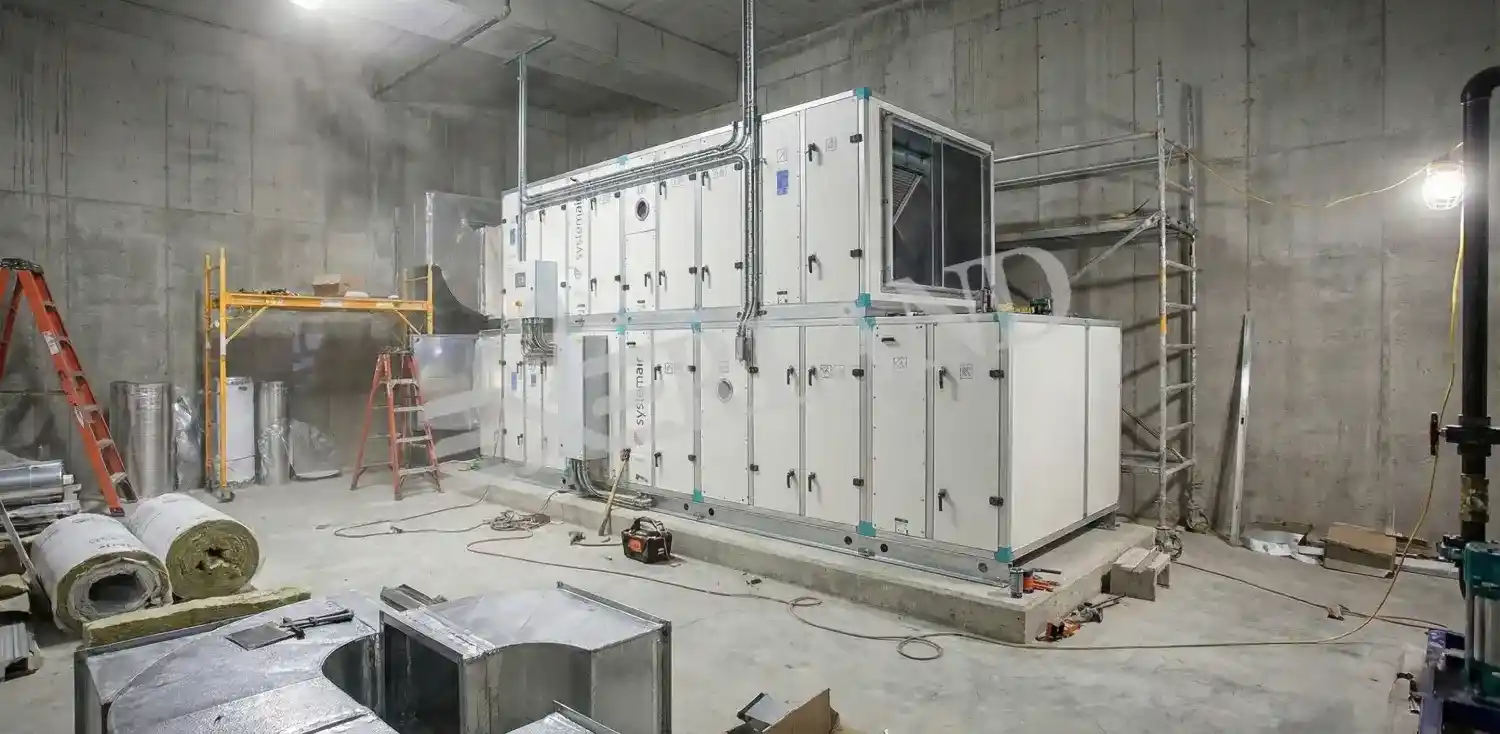

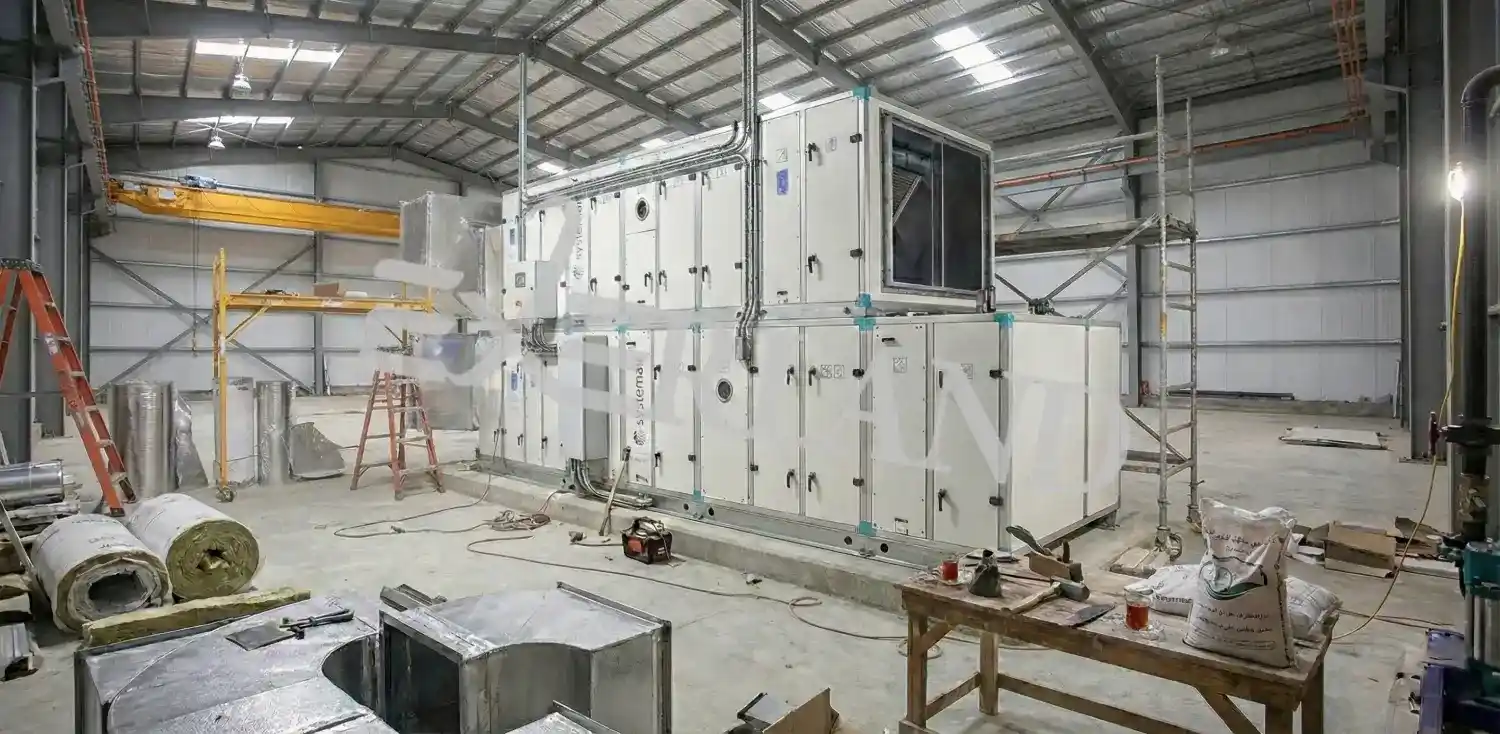

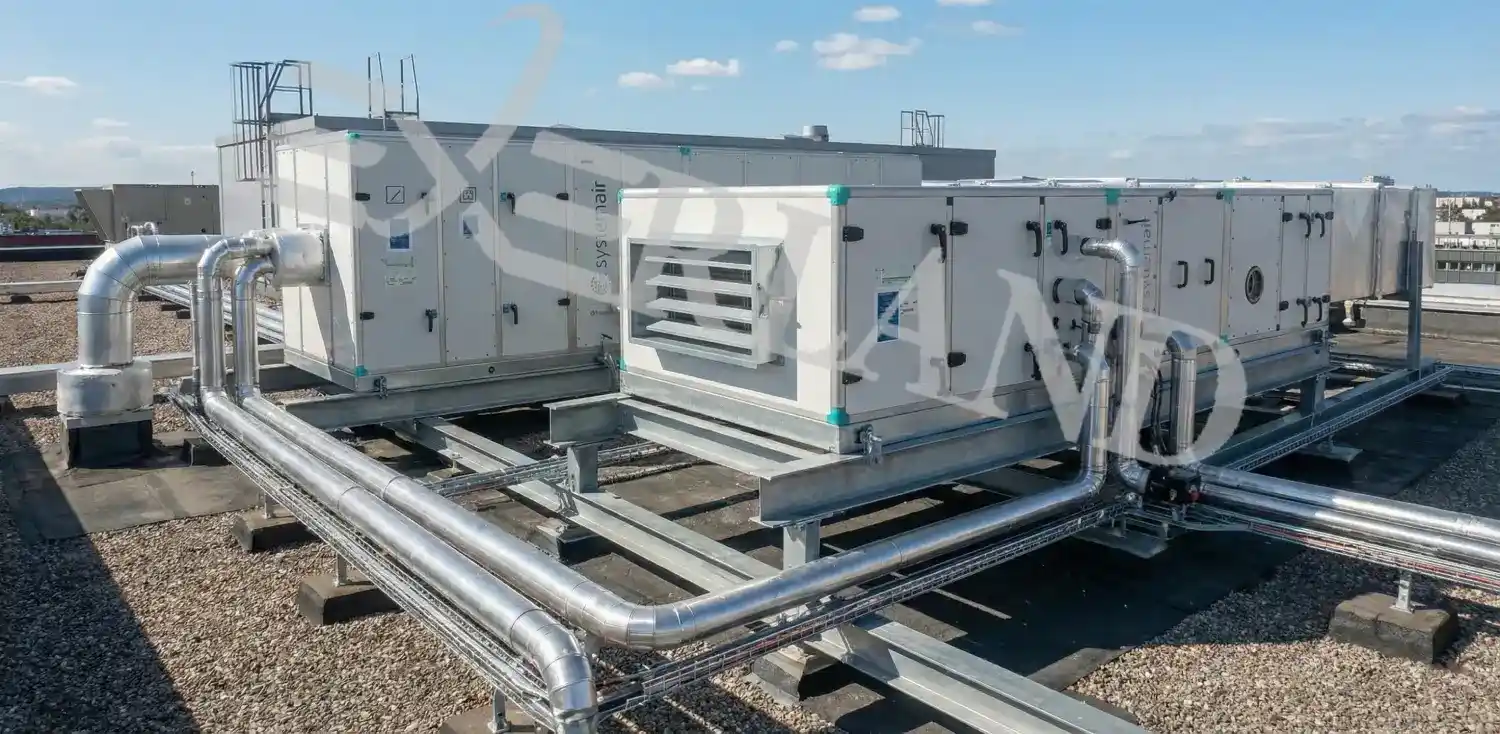

هواساز بخار پروژه

• واحد: هوای فرآیندی پتروشیمی پارس جنوبی.

• فضای نصب محدود: 2.5 × 1.2 × 2 m.

• طراحی هواساز بخار:

  • Tube Bundle: 25 mm × 120 لوله.

  • Baffles: تک‌قطعه، فاصله 200 mm.

  • Shell: کربن استیل.

• نتایج واقعی هواساز بخار:

  • راندمان حرارتی: 85–88٪

  • افت فشار هوا: 120–140 Pa

  • زمان تعمیرات نیمه‌سالیانه: کاهش 30٪ نسبت به نمونه قبلی.

تحلیل: بسیاری از مهندسین تازه‌کار تصور می‌کنند قطر لوله و تعداد بافل اهمیتی ندارد. تجربه نشان داده همین اشتباه ساده راندمان را 10–15٪ پایین می‌آورد و عمر تجهیز را کوتاه می‌کند.

هواساز بخار محاسبه بار حرارتی

فرضیات طراحی هواساز بخار:

• جریان هوا: 5000 Nm³/h

• دمای ورودی هوا: 25 °C

• دمای خروجی مورد نیاز: 70 °C

• فشار بخار: 3 bar (اشباع)

• جریان بخار: 0.5 kg/s

• Cp هوا: 1.005 kJ/kg·K

• چگالی هوا: 1.2 kg/m³

 ΔTlm حدود 70 °C است. اگر مهندس تازه‌کار به جای دقت عددی، فقط اختلاف دما ساده را در نظر بگیرد (70–25=45)، سطح انتقال حرارت تقریباً 40٪ کمتر برآورد می‌شود → راندمان واقعی کاهش می‌یابد.

هواساز بخارسطح انتقال حرارت

مهندسین معمولاً ضریب انتقال حرارت واقعی را کمتر از تجربه فرض می‌کنند، و سطح انتقال حرارت طراحی را بیش از حد بزرگ در نظر می‌گیرند → فضای نصب پر و هزینه بیشتر.

هواساز بخار آرایش بافلی و طول لوله‌ها

• فاصله بین بافل‌ها: 200 mm

• طول لوله‌ها در هر Bundle: 2 m

• تعداد لوله‌ها: 120 عدد

• قطر لوله: 25 mm

• ترتیب بافل: single segmental

 کاهش فاصله بافلی برای افزایش ضریب انتقال حرارت → افت فشار بالا و نیاز به فن قوی‌تر. انتخاب 200 mm تعادل عملیاتی است.

 هواساز بخار جدول مشخصات فنی

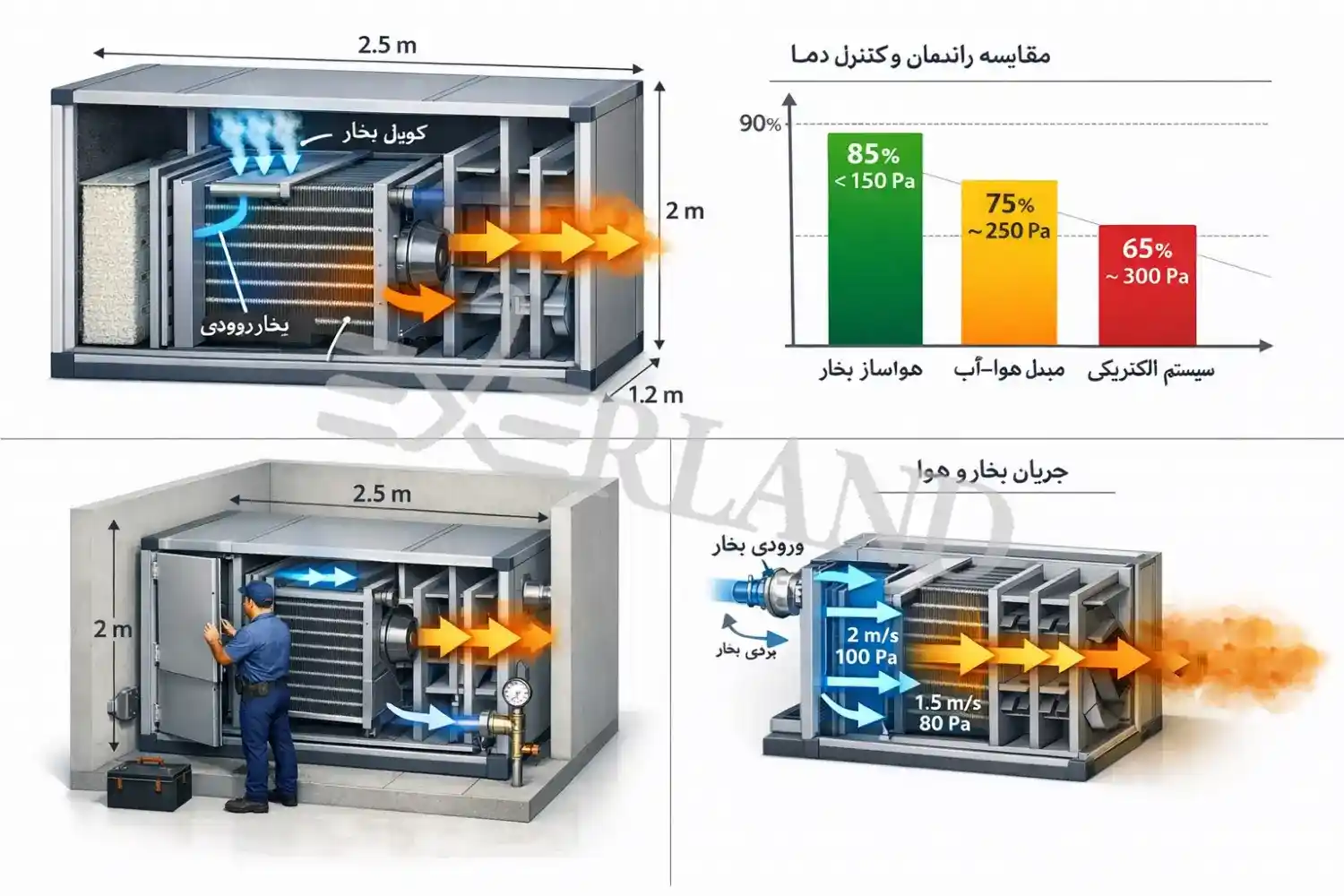

 این جدول مشخصات، همه پارامترهای کلیدی را نشان می‌دهد. هر کم یا زیاد شدن عدد، راندمان و افت فشار را تغییر می‌دهد. اکثر مهندسین تازه‌کار یا ΔTlm را اشتباه می‌گیرند یا تعداد لوله‌ها را بدون محاسبه دقیق انتخاب می‌کنند.

هواساز بخار نمودار راندمان–دبی هوا (نمونه)

• محور X: دبی هوا (Nm³/h)

• محور Y: راندمان حرارتی (%)

 نمودار نشان می‌دهد افزایش دبی هوا باعث افزایش راندمان تا یک نقطه می‌شود، بعد از آن افت فشار یا نیاز به فن بیشتر ممکن است. انتخاب دبی بدون توجه به این نمودار → ریسک توقف خط.

 هواساز بخار محدودیت‌های طراحی و کاربرد

محدودیت‌های هواساز بخار:

این محدودیت‌ها معمولاً دست کم گرفته می‌شوند. تجربه نشان داده حتی یک محدودیت کوچک نادیده گرفته شود، می‌تواند 20–30٪ راندمان را پایین بیاورد و منجر به توقف خط شود.

هواساز بخار  ریسک‌ها و اشتباهات رایج مهندسین

اشتباهات رایج:

1. ΔTlm را ساده در نظر گرفتن → سطح انتقال حرارت کم برآورد می‌شود → راندمان کاهش می‌یابد.

2. انتخاب تعداد و قطر لوله بدون محاسبه افت فشار واقعی → فن‌ها یا دمنده‌ها جواب نمی‌دهند.

3. فاصله بافلی اشتباه → جریان کوتاه یا افت فشار بالا.

4. نادیده گرفتن فضای سرویس و دسترسی → تعمیر طولانی و توقف خط.

5. استفاده از بخار با ناخالصی بدون فیلتر یا سختی‌گیر → رسوب، خوردگی و هزینه نگهداری بالا.

 مهندس باید قبل از خرید یا طراحی، همه این ریسک‌ها را خط به خط بررسی کند. اغلب مهندسین تازه‌کار فقط روی دمای خروجی تمرکز می‌کنند و اثر بقیه پارامترها را نادیده می‌گیرند.

هواساز بخارمقایسه مهندسی با سیستم‌های جایگزین

انتخاب هواساز بخار در این پروژه به دلیل فضای محدود، دمای بالای هوا و راندمان عملیاتی مناسب، منطقی‌ترین انتخاب است. سیستم‌های دیگر یا اقتصادی نیستند یا نگهداری سخت دارند.

بیشتر بخوانید: فن کندانسور خنک کاری مطمئن برای سیستم های سرمایشی

هواساز بخار توصیه های عملی

• قبل از نصب، تمام محدودیت‌های فضا، دبی، افت فشار و کیفیت بخار را بررسی کنید.

• فاصله بافلی و تعداد لوله‌ها را دقیق محاسبه کنید، نه براساس تجربه کلی.

• دسترسی برای تعمیر و نگهداری را در طراحی لحاظ کنید.

• از بخار پاک و فیلتر شده استفاده کنید تا رسوب و خوردگی کاهش یابد.

رعایت این توصیه‌ها عمر تجهیز را افزایش می‌دهد و جلوی توقف غیرمنتظره خط را می‌گیرد. اشتباه در هر پارامتر → توقف خط، کاهش راندمان و هزینه‌های اضافی.
