مبدل حرارتی صفحه ای یکی از بهترین انتخاب‌ها برای انتقال حرارت در صنایع مختلف است. این مبدل‌ها از مجموعه‌ای از صفحات فلزی نازک که به صورت موازی و فشرده قرار گرفته‌اند، تشکیل می‌شوند. سیالات گرم و سرد به طور جداگانه از میان این صفحات عبور کرده و حرارت به صورت مؤثر منتقل می‌شود. مبدل‌های صفحه‌ای به دلیل راندمان بالا، اندازه کوچک و عملکرد بهینه، در کاربردهایی مانند سیستم‌های تهویه مطبوع، صنایع غذایی، پتروشیمی و نیروگاه‌ها بسیار پرکاربرد هستند. این تجهیزات به دلیل طراحی فشرده و نیاز به فضای کم، نسبت به مبدل‌های حرارتی لوله‌ای مزایای قابل توجهی دارند و به عنوان یک گزینه کارآمد و اقتصادی در بسیاری از فرآیندهای صنعتی شناخته می‌شوند. به لطف طراحی فشرده و فضای اشغالی کم، مبدل‌های صفحه‌ای اکسرلند ، یک انتخاب کارآمد، اقتصادی و حرفه‌ای برای بسیاری از فرآیندهای صنعتی محسوب می‌شوند. در ادامه با انواع طراحی مبدل های حرارتی در برند اکسرژی اشنا میشویم
مبدل حرارتی صفحه‌ای تجهیزی برای انتقال حرارت بین دو سیال است. این فرآیند با استفاده از صفحات فلزی نازک انجام می‌شود که جریان‌های گرم و سرد از میان آنها عبور می‌کنند و بدون تماس مستقیم، تبادل حرارت می‌کنند. بازده بالای این مبدل‌ها، آنها را به گزینه‌ای مناسب برای موتورخانه‌ها، سیستم‌های گرمایشی، تهویه مطبوع و صنایع مختلف تبدیل کرده است. مبدل‌های صفحه‌ای از نظر راندمان نسبت به مبدل‌های قدیمی‌تر مانند مبدل‌های پوسته و لوله عملکرد بسیار بهتری دارند و می‌توانند در فضای کمتری بیشترین تبادل حرارتی را فراهم کنند.
|
در جدول زیر انواع مبدل‌های حرارتی صفحه‌ای از نظر نوع اتصال، کاربرد، ویژگی‌های خاص، فشار تحمل کاری و قیمت مقایسه شده‌اند:
| نوع مبدل | اتصال | کاربرد | ویژگی خاص | فشار تحمل کاری (bar) | قیمت تقریبی (تومان) |
|---|---|---|---|---|---|
| مبدل حرارتی صفحه‌ای واشردار | واشر و پیچ | صنعتی و تجاری | قابل تعمیر و باز شدن | 10 تا 30 | متوسط |
| مبدل حرارتی صفحه‌ای جوشی | جوش دائم | سیستم‌های کوچک | فشرده و ارزان | 20 تا 40 | ارزان |
| مبدل حرارتی صفحه‌ای لحیمی | لحیم‌کاری | کاربردهای متوسط | هزینه ساخت پایین | 10 تا 25 | مقرون‌به‌صرفه |
| مبدل حرارتی صفحه‌ای مارپیچ | مارپیچی | سیالات با آلودگی | کاهش گرفتگی و رسوب | 15 تا 25 | متوسط تا بالا |
| مبدل حرارتی صفحه‌ای فین‌دار | واشر یا جوش | کاربردهای دما بالا | افزایش سطح انتقال حرارت | 20 تا 50 | بالا |
مبدل‌های صفحه‌ای دارای صفحات نازک فلزی (معمولاً از جنس استیل ضد زنگ) هستند که بین آنها مسیرهای عبور سیال ایجاد می‌شود. سیال گرم و سیال سرد در کانال‌های مجزا جریان پیدا کرده و بدون تماس مستقیم حرارت را منتقل می‌کنند. صفحات معمولاً دارای شیارها و الگوهای موج‌دار هستند که باعث ایجاد جریان آشفته و افزایش راندمان انتقال حرارت می‌شوند.

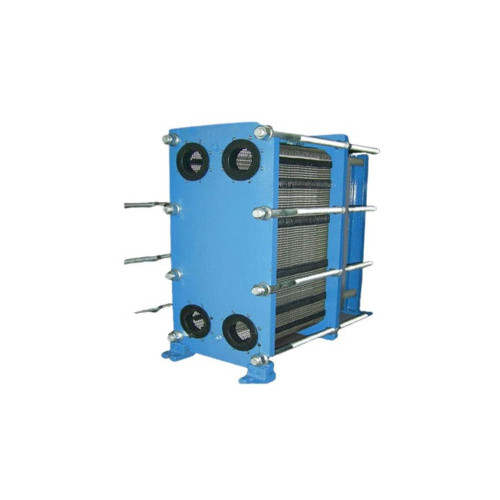

مبدل حرارتی صفحه‌ای واشردار: مناسب برای کاربردهای سنگین و قابل تعمیر. این مبدل‌ها به دلیل قابلیت باز شدن برای نظافت و تعمیرات، گزینه‌ای مناسب برای سیستم‌هایی هستند که نیاز به نگهداری مداوم دارند.
مبدل حرارتی صفحه‌ای جوشی: اتصال جوش دائم، فشرده و مناسب سیستم‌های کوچک. این نوع مبدل‌ها برای مصارف خانگی و صنعتی سبک انتخاب می‌شوند.

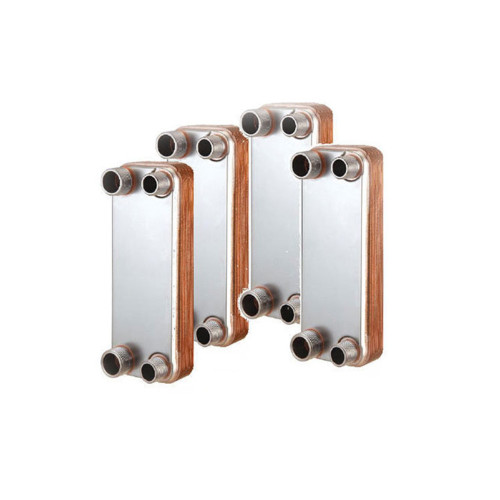

مبدل حرارتی صفحه‌ای لحیمی: اتصال با لحیم‌کاری، ارزان و مناسب کاربردهای متوسط. این مدل‌ها مقرون‌به‌صرفه هستند و در سیستم‌های سرمایشی و گرمایشی استفاده می‌شوند.
مبدل حرارتی صفحه‌ای مارپیچ: طراحی مارپیچی مناسب برای سیالات آلوده و کاهش رسوب. این مدل به دلیل مسیر خاص سیال، احتمال گرفتگی و رسوب‌گذاری را به حداقل می‌رساند.
مبدل حرارتی فین‌دار: افزایش سطح انتقال حرارت برای کارکردهای دما بالا. این مبدل‌ها مناسب برای صنایعی هستند که نیاز به تبادل حرارت در دماهای بالا دارند.
مبدل صفحه‌ای موج‌دار: طراحی موج‌دار برای بهبود بازده انتقال حرارت. این شیارها جریان سیال را به صورت آشفته درآورده و سرعت انتقال حرارت را افزایش می‌دهند.
|
مزایا :
معایب :
|
سازنده مبدل حرارتی صفحه‌ای با بهره‌گیری از دانش فنی روز، تجهیزات پیشرفته و رعایت دقیق استانداردهای بین‌المللی (مانند ASME و TEMA)، محصولاتی با راندمان بالا و عمر طولانی برای صنایع نفت، گاز، پتروشیمی، غذایی و دارویی تولید می‌کند. طراحی بهینه برای انتقال حرارت مؤثر، استفاده از متریال‌های ضد خوردگی مانند استنلس استیل 316 و قابلیت شستشوی آسان (CIP) از ویژگی‌های کلیدی مبدل‌های صفحه‌ای تولیدی این سازندگان است. انتخاب یک تولیدکننده معتبر مبدل حرارتی صفحه‌ای تضمین‌کننده کیفیت، کاهش هزینه‌های بهره‌برداری و پشتیبانی فنی در پروژه‌های صنعتی خواهد بود.
مبدل‌های حرارتی صفحه‌ای یکی از کارآمدترین و اقتصادی‌ترین گزینه‌ها برای انتقال حرارت در صنایع مختلف هستند. این مبدل‌ها به دلیل طراحی فشرده، بازدهی حرارتی بالا و هزینه نگهداری پایین، در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و بسیاری از دیگر صنایع مورد استفاده قرار می‌گیرند. در اکسرلند، ما با تولید مستقیم مبدل حرارتی صفحه‌ای تحت برند اکسرژی، محصولات با کیفیت، قابل اعتماد و با قیمت رقابتی را ارائه می‌دهیم.
مبدل‌های حرارتی صفحه‌ای با ظرفیت‌های متنوع و ساختار مقاوم، راه‌حل‌های بهینه‌ای برای پروژه‌های مختلف صنعتی به‌شمار می‌روند. برای خرید مبدل حرارتی صفحه‌ای با گارانتی معتبر و مشاوره فنی رایگان، همین حالا با تیم کارشناسی ما تماس بگیرید و بهترین گزینه را برای نیازهای خود انتخاب کنید.
| عامل تأثیرگذار | توضیحات |
|---|---|
| ظرفیت حرارتی و سطح انتقال | ظرفیت بیشتر و سطح انتقال حرارت بالاتر، قیمت مبدل را افزایش می‌دهد. |
| جنس ورق و نوع لایه‌ها | استیل 304، 316 یا مواد دیگر، بر قیمت و مقاومت در برابر خوردگی تأثیرگذار است. |
| فشار و دمای کاری | مبدل‌های طراحی‌شده برای شرایط کاری سخت‌تر و دمای بالاتر قیمت بیشتری دارند. |
| تعداد صفحات و نوع طراحی | مبدل‌های صفحه‌ای با طراحی بیشتر، معمولاً کارایی بالاتری دارند و قیمت بیشتری خواهند داشت. |
| نوع اتصال و سیستم بسته | مدل‌هایی که نیاز به اتصالات خاص یا سیستم‌های بسته دارند، هزینه بیشتری خواهند داشت. |
| کاربرد صنعتی | کاربردهای خاص مانند صنایع غذایی یا دارویی، نیاز به طراحی ویژه‌ای دارند که بر قیمت تأثیر دارد. |
| گارانتی و خدمات پس از فروش | گارانتی معتبر و پشتیبانی فنی موجب افزایش ارزش و قیمت محصول می‌شود. |
قیمت مبدل‌های صفحه‌ای به عوامل زیر بستگی دارد:
ظرفیت انتقال حرارت: هرچه ظرفیت بالاتر باشد، قیمت افزایش می‌یابد.
نوع اتصال: مبدل‌های واشردار معمولاً گران‌تر از مبدل‌های جوشی هستند.
برند سازنده: برندهای معتبر مانند اکسرژی کیفیت و دوام بیشتری دارند.
جنس صفحات: استفاده از استیل ضد زنگ یا سایر آلیاژهای مقاوم بر قیمت تأثیر می‌گذارد.
محاسبه ظرفیت مبدل حرارتی صفحه‌ای بر اساس میزان انتقال حرارت موردنیاز، نوع و دمای سیالات، دبی جریان و اختلاف دمای ورودی و خروجی انجام می‌شود. این محاسبات با در نظر گرفتن ضرایب انتقال حرارت، افت فشار مجاز و مشخصات فیزیکی سیال به‌دست می‌آید تا ابعاد و تعداد صفحات بهینه انتخاب شود.
برای انتخاب بهترین مبدل حرارتی باید پارامترهای زیر در نظر گرفته شود:
تیم مهندسی اکسرلند به شما کمک می‌کند تا بر اساس نیاز خود بهترین گزینه را انتخاب کنید.
|
طراحی مدرن و کارآمد
کاهش مصرف انرژی و هزینه‌های عملیاتی
طول عمر بالا و کاهش هزینه‌های نگهداری
بازده حرارتی بالا در کمترین فضا
قیمت رقابتی با سایر همکاران
مشاوره تخصصی از تیم مهندسی اکسرلند
✅ پاسخ:
مبدل حرارتی صفحه‌ای یک تجهیز صنعتی هست که برای انتقال حرارت بین دو سیال استفاده می‌شه. در این مبدل‌ها، صفحات فلزی نازکی با طراحی خاص کنار هم قرار گرفتن و سیال گرم و سرد از بین این صفحات به‌صورت جداگانه عبور می‌کنن. این طراحی باعث می‌شه گرما با راندمان بالا از یک سیال به سیال دیگه منتقل بشه.
✅ پاسخ:
مبدل‌های صفحه‌ای اکسرلند مناسب صنایع غذایی، دارویی، تهویه مطبوع، پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها و حتی سیستم‌های گرمایشی ساختمانی هستن. چون این مبدل‌ها هم راندمان بالایی دارن و هم فضای کمی اشغال می‌کنن.
✅ پاسخ:
مبدل صفحه‌ای فضای کمتری اشغال می‌کنه، راندمان انتقال حرارتش بالاتره، نصب و نگهداری راحت‌تری داره و در بارهای متغیر عملکرد پایدارتری ارائه می‌ده. به همین دلیل تو خیلی از پروژه‌های مدرن، جایگزین مبدل‌های لوله‌ای شده.
✅ پاسخ:
قیمت مبدل حرارتی صفحه‌ای به عواملی مثل ظرفیت، فشار کاری، نوع سیال، جنس صفحات و گسکت بستگی داره. برند اکسرلند با تولید داخلی و کیفیت بالا، قیمت رقابتی و مناسبی ارائه می‌ده. برای قیمت دقیق بهتره با تیم فروش تماس بگیرین تا بر اساس نیازتون قیمت بدن.
✅ پاسخ:
بله، تمامی مبدل‌های صفحه‌ای برند اکسرلند دارای گارانتی معتبر هستن. ما به کیفیت ساخت و مواد اولیه‌مون اعتماد داریم و محصولات بازرسی‌شده با استاندارد بالا تحویل مشتری می‌دیم.
✅ پاسخ:
کاملاً! یکی از پرکاربردترین استفاده‌هاش همین گرمایش آب هست. چه برای سیستم‌های گرمایشی ساختمان و چه برای بویلرهای صنعتی. انتقال گرما سریع، بهینه و بدون پرت انرژی انجام می‌شه.
✅ پاسخ:
اصلاً. نصب مبدل‌های صفحه‌ای خیلی سریع و راحت انجام می‌شه. چون هم وزنشون کمتره و هم ساختار جمع‌وجوری دارن. حتی در فضاهای محدود هم قابل استفاده‌ن. تیم پشتیبانی فنی اکسرلند هم در کنار شماست برای راه‌اندازی.
✅ پاسخ:
مبدل‌های واشردار امکان باز شدن و شست‌وشو دارن و برای سیستم‌هایی با نیاز به نگهداری دوره‌ای مناسبن. ولی مدل جوشی یک‌تکه و بدون گسکت هست و برای فشار و دمای بالا کاربرد داره. اکسرلند هر دو مدل رو با کیفیت صنعتی تولید می‌کنه.
✅ پاسخ:
کیفیت طراحی و متریال! صفحات از استیل ضدزنگ با آلیاژ مناسب انتخاب می‌شن، آب‌بندی با گسکت‌های مقاوم، و طراحی مهندسی‌شده‌ای که بازدهی رو بالا و اتلاف انرژی رو پایین نگه می‌داره. اکسرلند تولید داخل با استاندارد بین‌المللیه.
✅ پاسخ:
خیلی ساده‌ست. از طریق سایت اکسرلند یا تماس با مشاوران فنی ما می‌تونین درخواستتون رو ثبت کنین. تیم فروش بعد از بررسی نیاز فنی، مناسب‌ترین مبدل رو پیشنهاد می‌ده و با سرعت بالا تحویلتون می‌ده.
تمامی مبدل‌های حرارتی صفحه ای عرضه‌شده در فروشگاه اینترنتی اکسرلند از برند معتبر اکسرژی هستند. این محصولات توسط تیم مهندسی جوان و متخصص ما طراحی و تولید می‌شوند و از کیفیت و بازده بالایی برخوردارند.
با خرید از اکسرلند، شما امکان برقراری تماس مستقیم با تیم مهندسی ما را خواهید داشت. کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه مشاوره تخصصی جهت انتخاب بهترین مبدل حرارتی صفحه‌ای هستند.
