یک دستگاه صنعتی است که وظیفه انتقال حرارت بین دو یا چند سیال را بر عهده دارد، بدون آنکه این سیالات با یکدیگر مخلوط شوند. این انتقال حرارت می‌تواند به‌صورت گرما یا سرما باشد و در کاربردهای مختلفی از صنایع نفت و گاز گرفته تا تهویه مطبوع و صنایع غذایی استفاده می‌شود. مبدل‌های حرارتی به‌طور ویژه برای بهینه‌سازی مصرف انرژی و حفظ محیط زیست طراحی شده‌اند.شما با خیال آسوده میتوانید سفارش مورد نیاز خود را از فروشگاه صنعتی اکسرلند دریافت کنید .
اولین مبدل‌های حرارتی در قرن 19 برای صنایع بخار طراحی شدند و از آن زمان تا امروز، با پیشرفت فناوری و نیازهای صنعتی پیچیده‌تر، انواع مختلفی از مبدل‌ها با قابلیت‌های بیشتر و بهره‌وری بالاتر توسعه یافته‌اند. امروزه مبدل‌های حرارتی به یک جزء حیاتی در تمام فرآیندهای صنعتی تبدیل شده‌اند.
|
|
| نوع مبدل حرارتی | کاربرد اصلی | جنس بدنه | راندمان حرارتی | تحمل دما | تحمل فشار | ویژگی خاص |
|---|---|---|---|---|---|---|

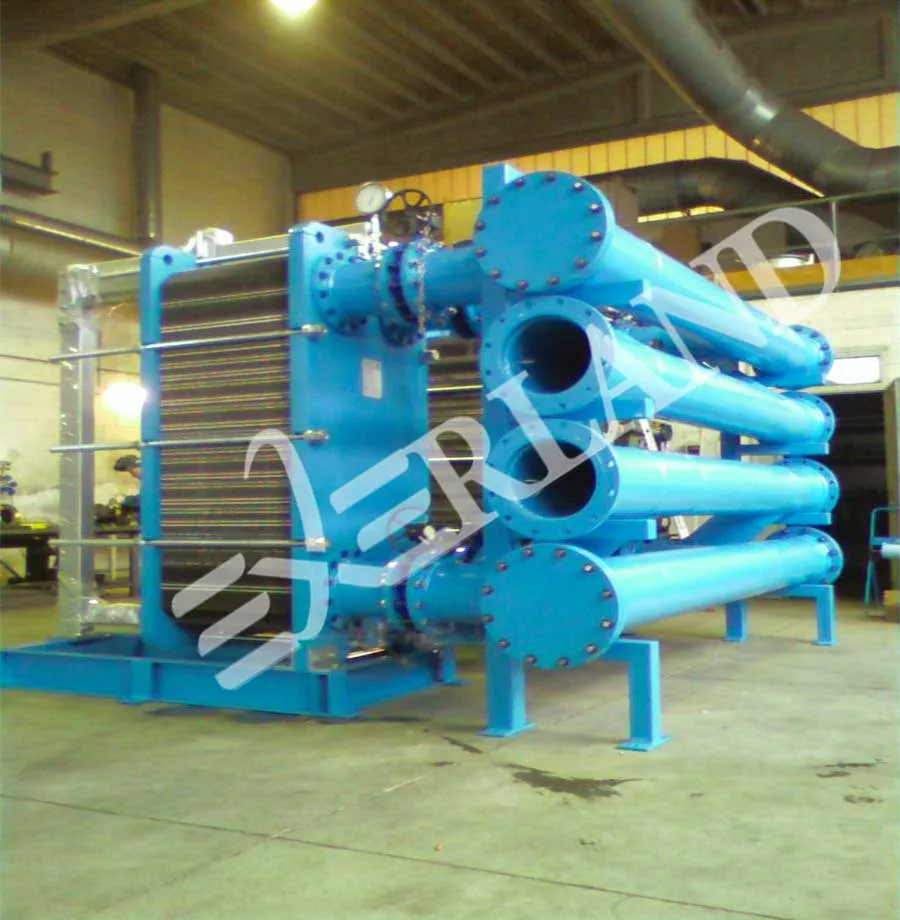

| مبدل صفحه‌ای | صنایع غذایی و دارویی | استیل ضدزنگ | بالا | -20 تا +180 °C | تا 25 بار | مناسب برای سیالات تمیز |

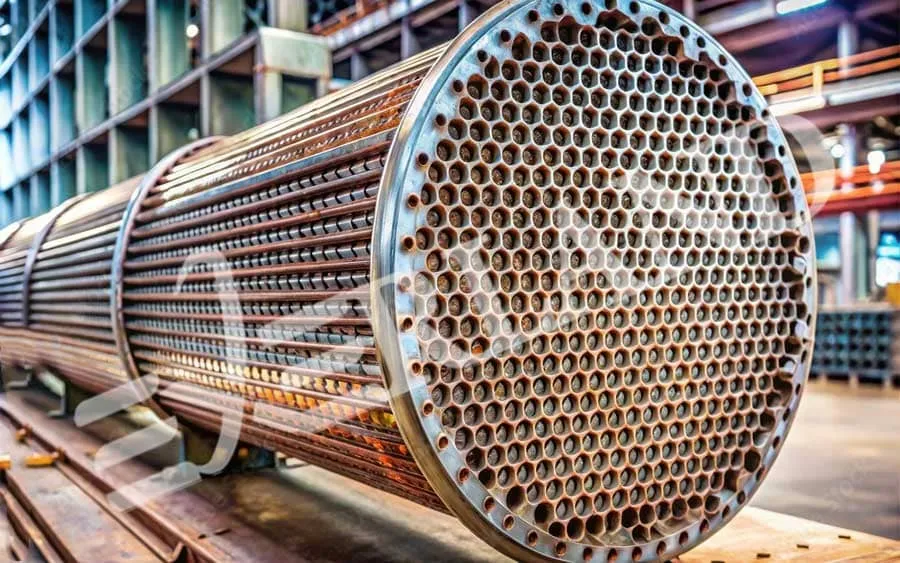

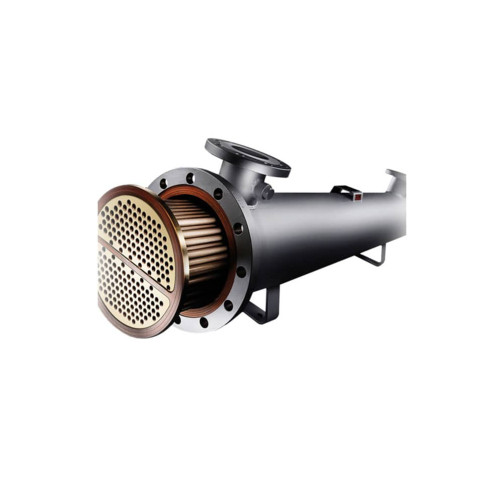

| مبدل پوسته و لوله | صنایع نفت و پتروشیمی | کربن استیل، استیل ضدزنگ | متوسط | -50 تا +400 °C | تا 100 بار | تحمل فشار بالا |
| مبدل هوایی | سیستم‌های تهویه مطبوع | آلومینیوم | بالا | -40 تا +150 °C | تا 15 بار | سبک و مناسب محیط‌های باز |
| مبدل حرارتی آبی | صنایع تولید انرژی | استیل ضدزنگ، مس | بسیار بالا | -20 تا +250 °C | تا 30 بار | کاربرد در سیکل‌های بسته |
| مبدل حرارتی رادیاتوری | سیستم‌های گرمایشی خانگی و صنعتی | آلومینیوم، فولاد | متوسط | -10 تا +120 °C | تا 10 بار | طراحی ساده و مقرون‌به‌صرفه |
مبدل‌های حرارتی در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرند، از جمله:
صنایع غذایی و دارویی: برای حفظ دما و جلوگیری از آلودگی در فرآیندهای حساس.

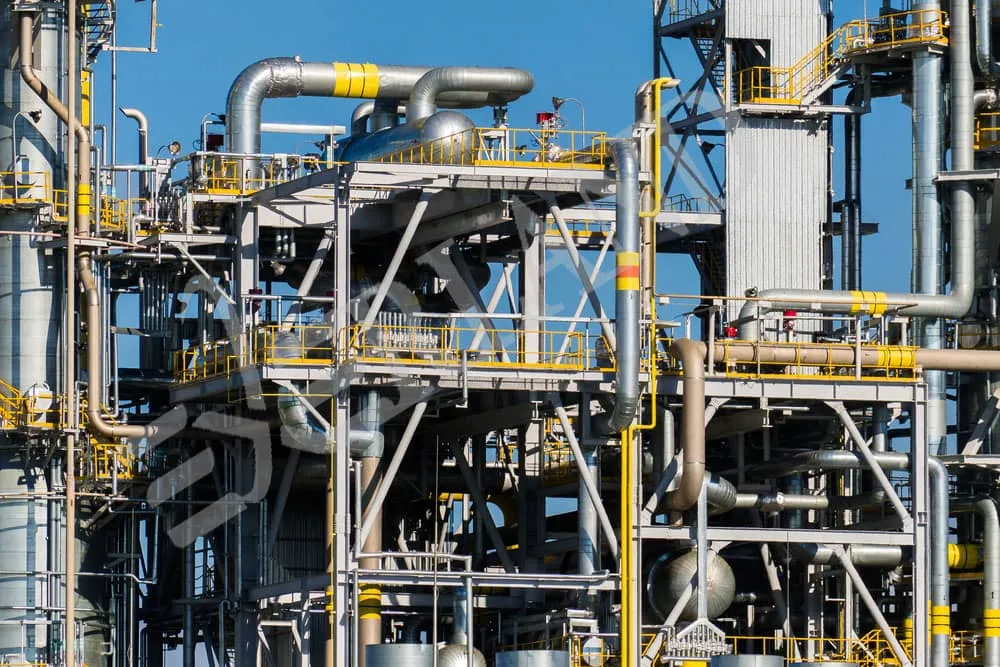

صنایع نفت و گاز: در پالایشگاه‌ها برای خنک‌سازی یا گرم‌کردن سیالات.
تهویه مطبوع: در سیستم‌های گرمایشی و سرمایشی ساختمان‌ها و کارخانه‌ها.
تولید انرژی: برای انتقال حرارت در نیروگاه‌ها.
صنایع شیمیایی: تنظیم دما در واکنش‌های شیمیایی.
استخرها و مراکز تفریحی: انتقال حرارت برای گرم‌کردن یا خنک‌کردن آب.
|
برای افزایش عمر مفید مبدل حرارتی، رعایت موارد زیر ضروری است:
انتخاب جنس مبدل حرارتی به محیط کاری، نوع سیال، و فشار و دمای کاری بستگی دارد:
استیل ضدزنگ: مقاوم در برابر خوردگی و ایده‌آل برای سیالات تمیز و خورنده.
آلومینیوم: سبک، اقتصادی، و مناسب برای محیط‌های باز.
مس: هدایت حرارتی بالا و مقاوم در برابر رسوب‌گذاری.
کربن استیل: مقرون‌به‌صرفه برای محیط‌های غیر خورنده.
|
|
یکی از مشتریان صنعتی ما در بخش پتروشیمی، با استفاده از مبدل‌های پوسته و لوله اکسرژی، توانست مصرف انرژی خود را 20% کاهش دهد و زمان خرابی خطوط تولید را به حداقل برساند. همچنین، در یک پروژه تهویه مطبوع، مبدل‌های هوایی اکسرژی باعث بهبود کیفیت هوا و کاهش هزینه‌های تعمیرات شدند.
کیفیت برتر: تمامی محصولات با استانداردهای بین‌المللی تولید می‌شوند.
طراحی سفارشی: امکان طراحی مبدل حرارتی مطابق نیاز شما.
قیمت رقابتی: تولید مستقیم و بدون واسطه با برند معتبر اکسرژی.
پشتیبانی فنی: تیم مهندسی ما آماده ارائه مشاوره های تخصصی و خدمات پس از فروش هستند.
تولید ایرانی: تمامی محصولات تحت برند اکسرژی در داخل کشور با استفاده از دانش بومی تولید می‌شوند.
تیم مهندسی حرفه‌ای: ما در اکسرلند تیمی متشکل از متخصصان مجرب داریم که آماده ارائه مشاوره‌های تخصصی و پاسخ به تمامی نیازهای فنی شما هستند.
اطلاعات فنی دقیق: تمامی محصولات ما دارای مشخصات فنی کامل و دقیق هستند که به شما کمک می‌کند انتخابی مطمئن و مناسب داشته باشید.
پاسخ به نیازهای خاص: ما نیازهای شما را دقیقاً بررسی کرده و مبدلی مناسب با مشخصات سفارشی ارائه می‌دهیم.
برند قابل اعتماد: اکسرژی نماد کیفیت و عملکرد برتر در صنعت مبدل‌های حرارتی است.
خدمات پس از فروش: ما به شما اطمینان می‌دهیم که خرید شما تجربه‌ای رضایت‌بخش خواهد بود.
نوآوری در طراحی: بهره‌گیری از جدیدترین تکنولوژی‌ها برای بهبود راندمان و دوام.
تولید داخلی: حمایت از تولید ملی با ارائه محصولاتی باکیفیت و مطابق با استانداردهای جهانی.
مشاوره تخصصی: تیم مهندسی اکسرلند با تجربه بالا آماده ارائه بهترین راهکارها برای نیازهای خاص شما است.
شماره تماس جهت استعلام قیمت |
هنگام خرید مبدل حرارتی، به نکات زیر توجه کنید:
ظرفیت حرارتی: مبدل باید پاسخگوی نیاز حرارتی شما باشد.
فشار و دمای کاری: حتماً مشخصات فنی را با شرایط محیطی خود تطبیق دهید.
نوع سیال: برخی مبدل‌ها برای سیالات خورنده یا با ذرات معلق مناسب نیستند.
نیاز به سفارشی‌سازی: اگر نیاز خاصی دارید، مبدل‌های سفارشی اکسرژی می‌توانند بهترین گزینه باشند.
| ویژگی | مبدل صفحه‌ای | مبدل پوسته‌ولوله‌ای |
|---|---|---|
| ساختار | صفحات فلزی نازک با الگوی جریان متقاطع | لوله‌های داخلی در یک پوسته |
| فضای موردنیاز | کم | زیاد |
| بازده حرارتی | بالا | متوسط |
| فشار کاری | معمولاً کمتر | مناسب فشار بالا |
| قابلیت تمیزکاری | راحت‌تر (به‌خصوص مدل‌های واشردار) | سخت‌تر |
| کاربرد | تهویه مطبوع، صنایع غذایی، گرمایش استخر | صنایع نفت، پتروشیمی، بخار، روغن داغ |
جهت مطالعه بیشتر
مقایسه مبدل حرارتی صفحه و مبدل پوسته و لوله
مبدل حرارتی صنعتی برای شرایط کاری سخت، دما و فشار بالا، و حجم بالای جریان طراحی شده؛ اما مبدل خانگی معمولاً برای آب گرم مصرفی، شوفاژ یا پکیج استفاده می‌شود.
تفاوت‌ها در یک نگاه:
| ویژگی | صنعتی | خانگی |
|---|---|---|
| ظرفیت کاری | بالا (چند تن تبادل حرارت) | پایین |
| فشار و دما | تحمل فشار و دمای زیاد | فشار و دمای محدود |
| جنس بدنه | استیل، مس، تیتانیوم | معمولاً استیل یا مس |
| کاربرد | پالایشگاه، نیروگاه، کارخانه | پکیج، شوفاژ، استخر |
| ابعاد و قیمت | بزرگ‌تر، گران‌تر |
کوچک‌تر، اقتصادی‌تر |
تولید مبدل حرارتی صنعتی فرآیندی تخصصی و دقیق است که با هدف انتقال بهینه حرارت بین دو یا چند سیال با حداقل افت فشار و بالاترین راندمان انجام می‌شود. این فرآیند شامل مراحل طراحی مهندسی بر اساس ظرفیت حرارتی، نوع سیال، فشار و دمای کاری، انتخاب متریال مناسب مانند استنلس استیل، کربن استیل، تیتانیوم و مس، ساخت قطعات با دستگاه‌های برش و جوشکاری پیشرفته، مونتاژ دقیق و در نهایت تست‌های فشار، نشتی و عملکرد می‌باشد. رعایت استانداردهای بین‌المللی مانند ASME، TEMA و ISO در تمامی مراحل تولید مبدل‌های حرارتی تضمین‌کننده کیفیت و طول عمر بالا در شرایط کاری سخت صنعتی است.
قیمت مبدل های حرارتی به عوامل زیر بستگی دارد:
نوع مبدل: صفحه‌ای، پوسته و لوله، هوایی و ...
ابعاد و ظرفیت: هر چه ظرفیت بالاتر، قیمت بیشتر.
جنس مواد: مبدل‌های استیل ضدزنگ معمولاً گران‌تر از نمونه‌های کربن استیل هستند.
برای اطلاع از قیمت به روز مبدل حرارتی صنعتی و دریافت مشاوره رایگان، با تیم فروش اکسرلند تماس بگیرید یا به سایت ما مراجعه کنید.
انتخاب مبدل حرارتی مناسب به فاکتورهایی مثل نوع سیال، ظرفیت تبادل حرارت، فشار و دمای کاری، فضای نصب و بودجه بستگی دارد. برای صنایع مختلف (نفت و گاز، غذایی، دارویی، تهویه مطبوع و ...) نوع مبدل مناسب می‌تواند متفاوت باشد. در جدول زیر میتوانید بر اساس کاربرد خود سریع‌تر تصمیم بگیرید:
| کاربرد | مبدل پیشنهادی | دلیل انتخاب |
|---|---|---|
| نفت، گاز و پتروشیمی | مبدل پوسته و لوله | تحمل فشار و دمای بالا، تعمیرپذیری آسان |
| صنایع غذایی و دارویی | مبدل صفحه‌ای واشردار | بهداشت‌پذیری بالا، سهولت شستشو (CIP) |
| سیستم‌های سرمایشی و تهویه | مبدل صفحه‌ای جوشی | ابعاد کوچک، راندمان حرارتی بالا |
| فرآیندهای شیمیایی | مبدل هوا خنک (Air Cooler) | صرفه‌جویی در مصرف آب، خنک‌کاری با هوا |
| پروژه‌های خاص | مبدل سفارشی (ترکیبی) | طراحی ویژه بر اساس نیاز پروژه |
✅ نکته طلایی: همیشه قبل از انتخاب، شرایط کاری و آینده‌نگری برای توسعه سیستم را در نظر بگیرید تا بهترین بازدهی و کمترین هزینه را تجربه کنید.
✅ پاسخ

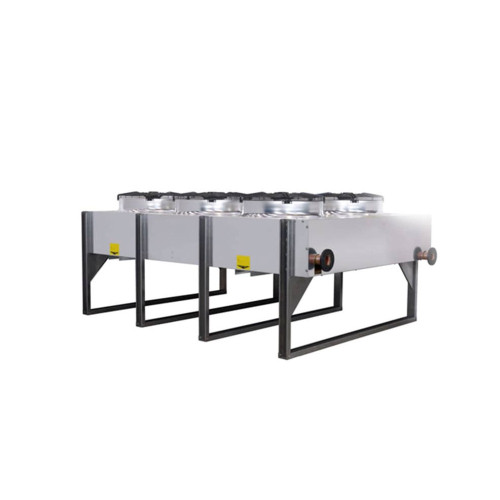

مبدل حرارتی هواخنک (Air Cooled) نوعی از مبدل است که به‌جای آب، از جریان هوا برای خنک‌سازی سیال گرم استفاده می‌کند. معمولاً در صنایعی کاربرد دارد که مصرف یا دسترسی به آب محدود است.
مناسب برای: صنایع پتروشیمی، ژنراتورها، محیط‌های کویری
🔗 بیشتر بخوانید: مبدل حرارتی هوا خنک
✅ پاسخ
این مبدل‌ها برای خنک‌کردن روغن‌های صنعتی روغن هیدرولیک، روغن موتور، روغن ترانسفورماتور طراحی شده‌اند. رایج‌ترین انواع آن‌ها مبدل صفحه‌ای یا رادیاتور روغن فن‌دار هستند.
🧩 مناسب برای: ماشین‌آلات صنعتی، تجهیزات هیدرولیکی، خطوط تولید
🔗 اطلاعات بیشتر در صفحه مبدل حرارتی روغن
✅ پاسخ
مبدل‌های موتور دریایی معمولاً از نوع پوسته‌ولوله‌ای با تیوب‌های مقاوم به آب شور هستند و از سیستم آب دریا برای خنک‌سازی موتور استفاده می‌کنند.
📌 ویژگی کلیدی: مقاومت در برابر خوردگی ناشی از آب دریا
🔗 مشاهده در مبدل حرارتی دریایی
✅ پاسخ

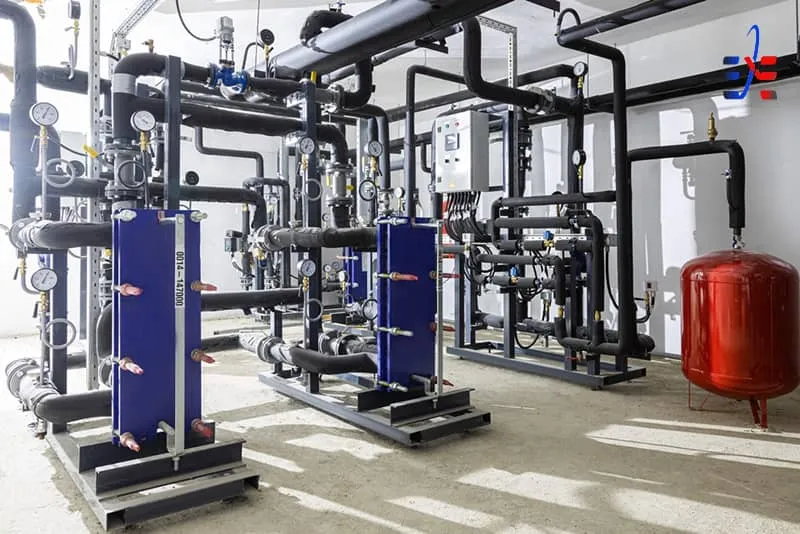

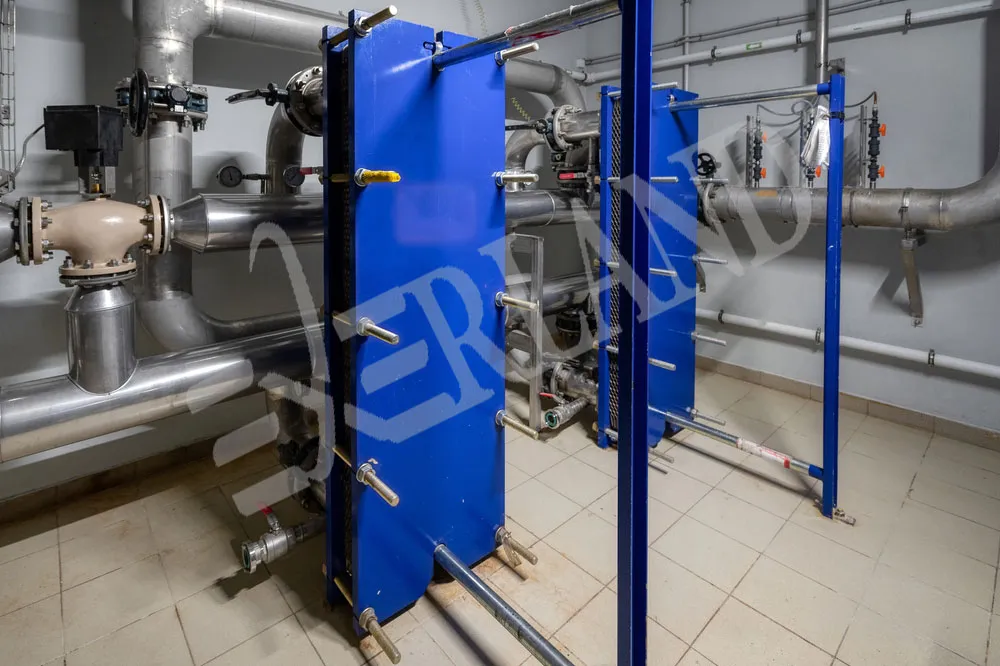

موتورخانه‌ها معمولاً از مبدل‌های صفحه‌ای واشردار برای گرمایش آب مصرفی و رادیاتورها استفاده می‌کنند. در برخی موارد نیز از مبدل‌های لوله‌ای یا کویلی استفاده می‌شود.
جدول مقایسه انواع مبدل حرارتی در موتورخانه
|
نوع مبدل |
کاربرد | مزایا |
|---|---|---|
| صفحه‌ای | آبگرم مصرفی | راندمان بالا |
| لوله‌ای | گرمایش سیستم | دوام بیشتر |
🔗 معرفی کامل در مبدل حرارتی موتورخانه
✅ پاسخ
این مبدل‌ها دارای المنت برقی هستند که گرما را به سیال آب، روغن، هوا منتقل می‌کنند. در سیستم‌هایی که دسترسی به گاز یا بخار نیست یا ایمنی بالا لازم است استفاده می‌شود.
🔌 مناسب برای: اتاق تمیز، صنایع دارویی، آزمایشگاه‌ها
🔗 اطلاعات کامل در مبدل حرارتی الکتریکی
✅ پاسخ
برای گرم کردن آب استخر، از مبدل‌های صفحه‌ای، پوسته و لوله یا مسی با مقاومت بالا در برابر کلر و املاح استفاده می‌شود. گرمایش معمولاً از طریق پکیج، بویلر یا سیستم خورشیدی تأمین می‌گردد.
📌 پیشنهاد حرفه‌ای: استفاده از استیل 316 برای مقاومت بیشتر
🔗 بررسی کنید: مبدل حرارتی استخر
✅ پاسخ
این مبدل‌ها برای انتقال حرارت بین سیالات شیمیایی خورنده، با استفاده از آلیاژهایی مانند Hastelloy، تیتانیوم یا استیل 316 طراحی می‌شوند. باید دارای تحمل دمای بالا و مقاومت شیمیایی عالی باشند.
معرفی تخصصی در مبدل صنایع شیمیایی
✅ پاسخ
دارای طراحی بهداشتی (Sanitary) با سطوح صاف و استیل 316L هستند. قابلیت شست‌وشو با سیستم CIP و بدون نقاط مرده برای تجمع آلودگی ضروری است.
📊 جدول ویژگی‌های مبدل حرارتی
| ویژگی | مقدار |
|---|---|
| متریال | استیل 316L بهداشتی |
| روش شستشو | CIP (Cleaning in Place) |
| کاربرد |
لبنیات، نوشابه‌سازی، آب‌میوه |
🔗 مطالعه بیشتر در مبدل صنایع غذایی
✅ پاسخ
این مبدل‌ها برای فشارهای بالا، شوک حرارتی و محیط‌های خورنده طراحی شده‌اند. باید استانداردهای ASME و API را پاس کنند.
📌 نوع رایج: مبدل پوسته و لوله با بفل‌های تقویتی
🔗 بیشتر بدانید: مبدل صنایع نفت و گاز
✅ پاسخ
باید دارای طراحی کاملاً بهداشتی و قابل استریلیزاسیون باشد. استیل 316L با سطح پرداخت بالا و مدار جداگانه برای بخار و آب خالص استفاده می‌شود.
🔗 بررسی کنید: مبدل دارویی
✅ پاسخ
برای سرمایش و گرمایش در فن‌کویل، هواساز، چیلر، بویلر و پکیج‌ها استفاده می‌شود. نوع رایج آن صفحه‌ای یا فین‌دار است.
🔗 ببینید: مبدل تهویه مطبوع
✅ پاسخ
در این مبدل، آب گرم یا داغ از لوله عبور می‌کند و هوا از اطراف آن عبور داده می‌شود توسط فن، گرما را می‌گیرد.
🔗 بیشتر بخوانید: مبدل آب به هوا
✅ پاسخ
گرمای یک مدار آب مثلاً بویلر را به مدار دوم مثلاً استخر منتقل می‌کند. دو سیال بدون تماس مستقیم با هم، تبادل حرارت دارند.
🔗 اطلاعات کامل در: مبدل آب به آب
✅ پاسخ
این مبدل برای انتقال گرمای آب داغ از بویلر به سیستم گرمایشی مانند شوفاژ یا یونیت‌هیتر استفاده می‌شود.
🔗 مشاهده کنید: مبدل آب داغ
✅ پاسخ

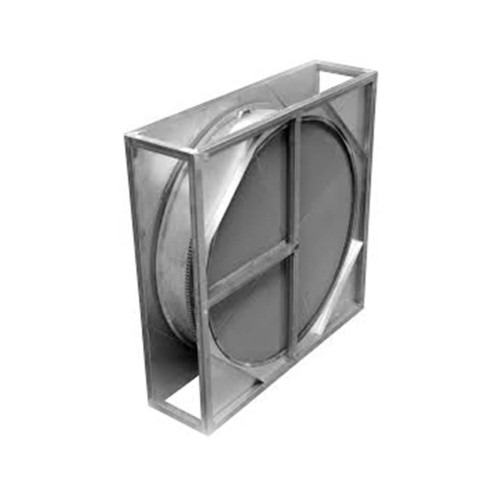

برای بازیابی انرژی از هوای خروجی مثل اگزاست به هوای ورودی تازه استفاده می‌شود. پرکاربرد در سیستم‌های تهویه بازیافتی.
🔗 ببینید: مبدل هوا به هوا
✅ پاسخ
مبدل‌هایی که توانایی خنک‌سازی یا گرم‌کردن گازهایی مانند نیتروژن، اکسیژن، گاز طبیعی یا هیدروژن را دارند.
🔗 آشنایی با جزئیات: مبدل گاز صنعتی
✅ پاسخ

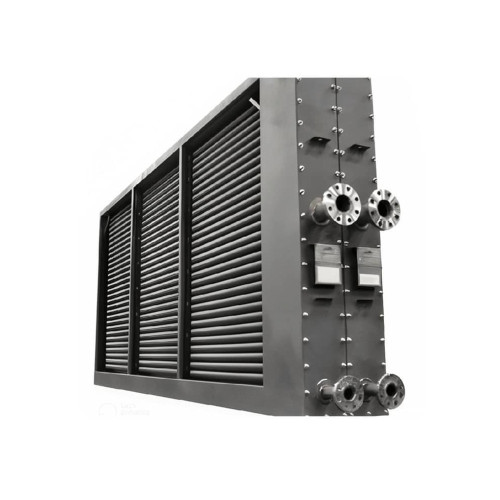

این مبدل‌ها انرژی گرمایی دودکش‌ها را بازیابی کرده و برای پیش‌گرمایش آب یا هوا به کار می‌برند (Heat Recovery).
🔗 بیشتر بدانید: بازیافت حرارتی دودکش
✅ پاسخ
برای خنک‌سازی روغن توسط جریان هوا طراحی شده است مثلاً در سیستم‌های هیدرولیک یا ژنراتورها.
🔗 جزئیات کامل: مبدل روغن به هوا
✅ پاسخ
در این مبدل، روغن گرم از یک سمت و آب خنک از سمت دیگر عبور کرده و انتقال حرارت انجام می‌شود. بسیار رایج در پرس‌های هیدرولیک و یونیت‌های قدرت.
🔗 مطالعه نمایید: مبدل روغن به آب
✅ پاسخ
برای انتقال حرارت از روغن داغ (thermal oil) به سایر سیالات بدون تبخیر آن استفاده می‌شود. در صنایع پلیمر، رزین و صنایع غذایی کاربرد دارد.
🔗 بیشتر بخوانید: مبدل روغن داغ
✅ پاسخ
برای گرم کردن آب توسط بخار در بویلرها، صنایع غذایی یا ضدعفونی‌کننده‌ها استفاده می‌شود. دارای کویل بخار یا صفحه‌ای است.
🔗 بررسی: مبدل بخار به آب
✅ پاسخ
برای گرم‌کردن هوا توسط بخار، مخصوصاً در خشک‌کن‌های صنعتی یا سیستم تهویه استفاده می‌شود.
🔗 ببینید: مبدل بخار به هوا
✅ پاسخ
این مبدل‌ها باید تحمل فشار و دمای بالا داشته باشند. معمولاً از نوع مبدل پوسته و لوله یا کویل بخار طراحی می‌شوند.
🔗 آشنایی بیشتر: مبدل بخار صنعتی
✅ پاسخ
این مبدل‌ها با متریال‌های خاصی مثل PTFE، تیتانیوم، استیل 316 یا Hastelloy ساخته می‌شوند و مخصوص سیالاتی با PH بالا یا پایین هستند.
🔗 اطلاعات تخصصی: مبدل خورنده
✅ پاسخ
این مبدل‌ها از صفحات فلزی نازک تشکیل شده‌اند که سیالات از میان آن‌ها عبور کرده و تبادل حرارت انجام می‌شود. به دلیل سطح تبادل بالا و اندازه فشرده، راندمان بالایی دارند.
📌 مناسب برای: گرمایش آب مصرفی، استخر، پکیج، تهویه
🔗 ببینید: مبدل حرارتی صفحه‌ای
✅ پاسخ

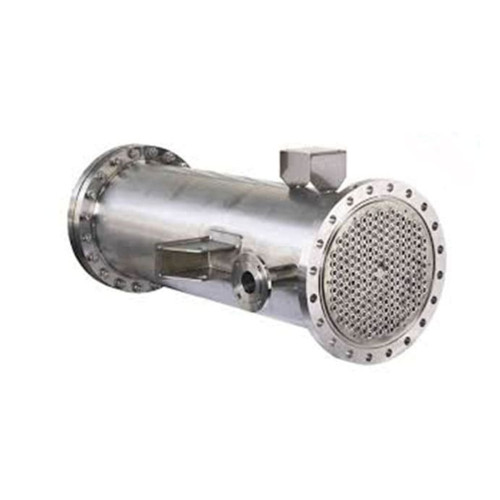

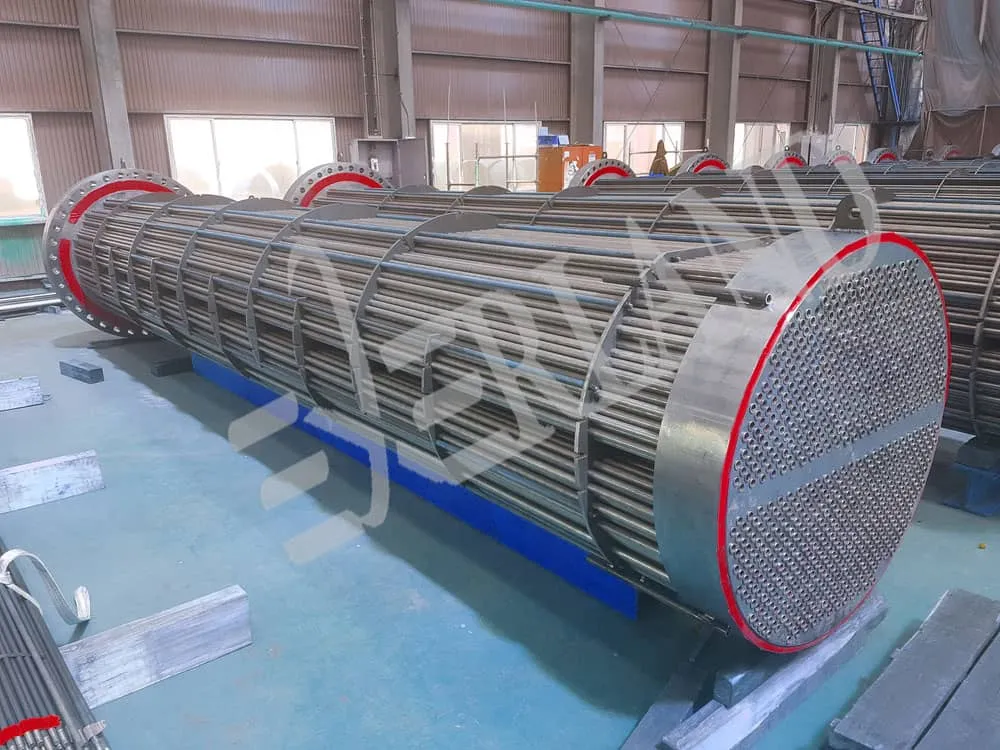

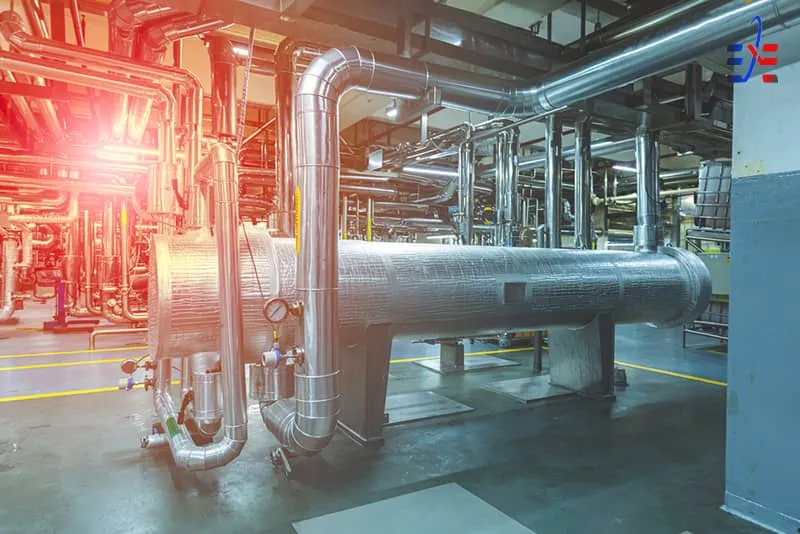

معمولاً از نوع پوسته و لوله یا کویل درون مخزن است. مناسب برای فشار و دمای بالا و سیالات خورنده یا ویسکوز.
📌 کاربرد: صنایع نفت و گاز، بخار، روغن داغ، صنایع شیمیایی
🔗 بررسی کنید: مبدل حرارتی لوله‌ای
✅ پاسخ

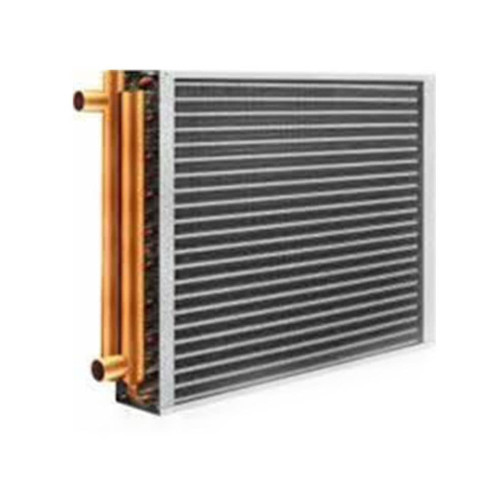

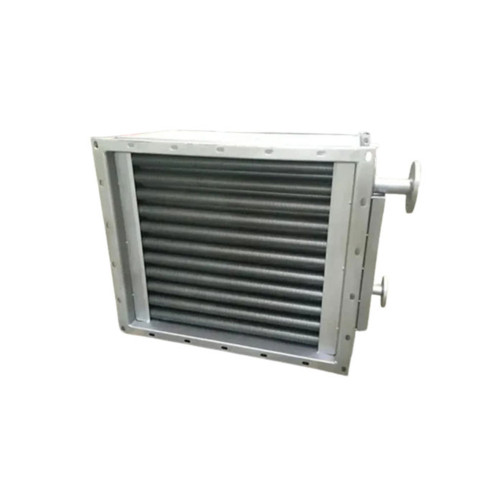

این مبدل‌ها از لوله‌هایی با فین یا پره برای افزایش سطح تماس با هوا ساخته شده‌اند و بیشتر در فن‌کویل، یونیت‌هیتر و خنک‌کننده روغن استفاده می‌شوند.
📌 مناسب برای: تهویه مطبوع، سیستم خنک‌کاری صنعتی
🔗 آشنایی بیشتر: مبدل حرارتی پره‌ای
✅ پاسخ
برای انتقال گرمای جمع‌آوری‌شده توسط کلکتور خورشیدی به آب مصرفی یا مخزن ذخیره به‌کار می‌رود. باید با مبدل حرارتی ضدخورنده و مدار بسته طراحی شود.
📌 پرکاربرد در: ساختمان‌های کم‌مصرف انرژی، ویلاها، استخرهای خورشیدی
🔗 اطلاعات کامل: مبدل خورشیدی
بر اساس نوع سیال، دما و محیط کاری، متریال مبدل انتخاب می‌شود:
📊 جدول مقایسه جنس‌های مبدل حرارتی
| جنس | مزیت اصلی | کاربردها |
|---|---|---|
| استیل 316 | ضد خوردگی، بهداشتی | صنایع غذایی، دارویی، استخر |
| کربن استیل | قیمت مناسب، ساخت سریع | آب داغ، بخار، موتورخانه‌ها |
| فولادی | استحکام بالا | مبدل‌های سنگین و صنعتی |
| مسی | هدایت حرارتی عالی | پکیج‌ها، استخرهای کوچک |
| برنجی | مناسب برای آب با املاح |
استخرهای خانگی، کاربردهای عمومی |
🔗 بیشتر بخوانید: مبدل حرارتی استیل، مبدل حرارتی مسی
✅ پاسخ
در چیلرها، مبدل حرارتی وظیفه اصلی تبادل حرارت بین مبرد و آب را دارد. در چیلر تراکمی، دو نوع مبدل به‌کار می‌رود:
اواپراتور برای خنک‌کردن آب
کندانسور برای دفع گرما از مبرد
بسته به نوع چیلر، این مبدل‌ها از نوع صفحه‌ای، پوسته و لوله یا پره‌دار انتخاب می‌شوند.
📌 مثال: در چیلر هوا خنک، کندانسور از نوع پره‌دار است، اما در چیلر آب خنک معمولاً از مبدل پوسته و لوله استفاده می‌شود.
🔗 توضیح کامل در صفحه: مبدل حرارتی چیلر
در نهایت، مبدل حرارتی به‌عنوان یکی از اجزای کلیدی در فرایندهای صنعتی، نقش بی‌بدیلی در انتقال بهینه انرژی، صرفه‌جویی در مصرف سوخت و افزایش بهره‌وری سیستم‌ها ایفا می‌کند. انتخاب درست نوع و ظرفیت مبدل، نه‌تنها موجب بهبود عملکرد خطوط تولید می‌شود، بلکه به کاهش هزینه‌های عملیاتی و حفظ پایداری دمایی در فرآیندهای حساس کمک شایانی می‌نماید. بهره‌گیری از مبدل‌های حرارتی با طراحی مهندسی‌شده، به‌ویژه در صنایع نفت، گاز، غذا، دارو و تهویه مطبوع، یک تصمیم هوشمندانه و آینده‌نگرانه است.
