مبدل حرارتی پوسته و لوله دو پاس
فهرست مطالب
- مبدل حرارتی پوسته و لوله دو پاس | خرید ،قیمت و مشخصات فنی
- مبدل حرارتی پوسته و لوله دو پاس چیست؟
- مزایای مبدل حرارتی پوسته و لوله دو پاس اکسرلند
- انتخاب مدل مبدل حرارتی پوسته و لوله دو پاس
- قیمت مبدل حرارتی پوسته و لوله دو پاس
- خرید مبدل حرارتی پوسته و لوله دو پاس
- کاربردهای مبدل حرارتی دو پاس اکسرلند
- چرا مبدل حرارتی دو پاس انتخاب می شود؟
- مقایسه مبدل حرارتی پوسته و لوله دو پاس و تک پاس
- ویژگیها و خدمات متمایز مبدل حرارتی دو پاس
- جدول مشخصات فنی مبدل حرارتی پوسته و لوله دو پاس اکسرلند
- استاندارد ساخت مبدل حرارتی دو پاس
- سازنده مبدل حرارتی پوسته و لوله دو پاس
- سوالات متداول مبدل حرارتی پوسته و لوله دو پاس اکسرلند

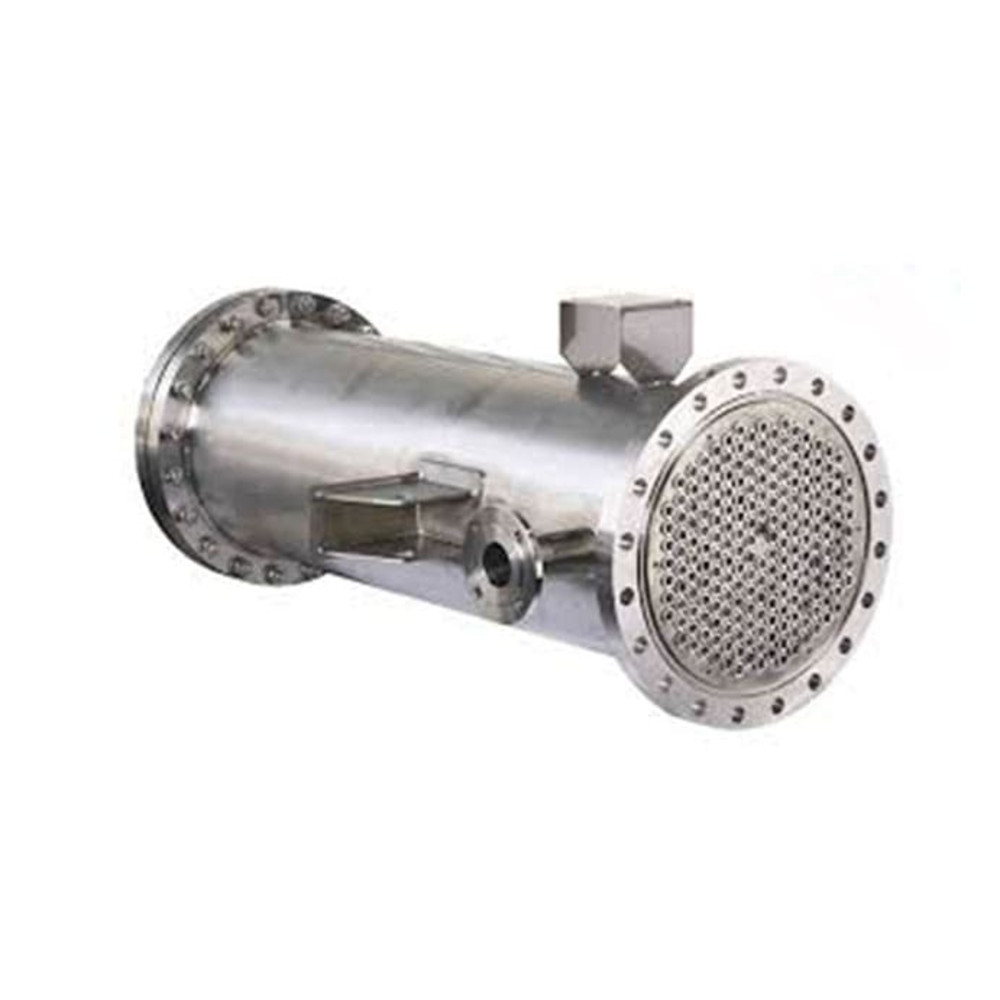

مبدل حرارتی پوسته و لوله دو پاس | خرید ،قیمت و مشخصات فنی
مبدل حرارتی پوسته و لوله دو پاس اکسرلند برای پروژه هایی طراحی می شود که در آنها افزایش انتقال حرارت و کنترل شرایط جریان اهمیت دارد. در این ساختار، سیال سمت لوله در دو مسیر از مبدل عبور می کند و طراحی جریان می تواند نسبت به مدل تک پاس، شرایط متفاوتی از نظر انتقال حرارت و افت فشار ایجاد کند.
انتخاب مبدل دو پاس باید بر اساس ظرفیت حرارتی، دبی سیالات، دمای ورود و خروج، فشار کاری، نوع سیال، ضریب رسوب و محدودیت افت فشار انجام شود. اکسرلند این مبدل را بر اساس شرایط واقعی پروژه طراحی و تولید می کند و امکان ساخت سفارشی متناسب با مشخصات فرآیندی وجود دارد.
اگر هنوز نوع مناسب مبدل را انتخاب نکرده اید، ابتدا ساختارهای مختلف مبدل حرارتی پوسته و لوله را بررسی کنید.

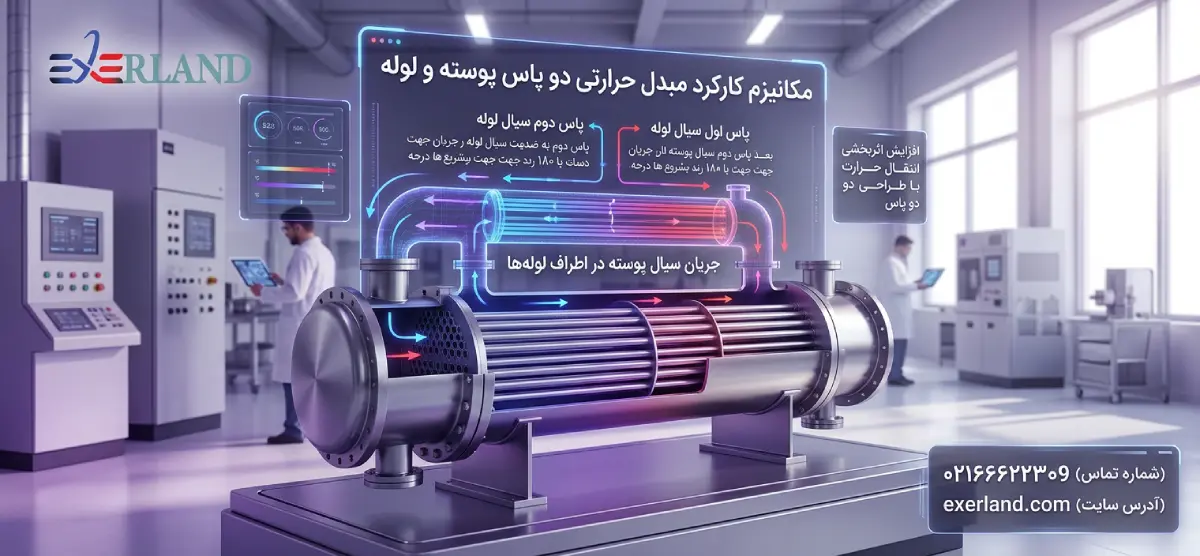

مبدل حرارتی پوسته و لوله دو پاس چیست؟
مبدل حرارتی پوسته و لوله دو پاس که یکی از انواع مبدل حرارتی لوله ای می باشد، نوعی مبدل است که در آن سیالات گرم و سرد درون لولهها و پوستهای که بهصورت همزمان در حال جریان هستند، تبادل حرارت میکنند. این مبدلها به دلیل طراحی خاص خود، امکان انتقال حرارت بهصورت مؤثر و با کارایی بالا را فراهم میآورند. در مبدلهای دو پاس، جریان سیالها بهصورت دو مرحلهای انجام میشود، که به این معنی است که هر سیال دو بار از مسیر مبدل عبور کرده و این امکان را برای انتقال حرارت بیشتر فراهم میآورد.
اگر در پروژه شما افت فشار کمتر و مسیر جریان ساده تر اولویت دارد، مبدل حرارتی پوسته و لوله تک پاس نیز می تواند گزینه مناسب تری باشد. انتخاب بین تک پاس و دو پاس باید بر اساس دبی، افت فشار مجاز و بار حرارتی پروژه انجام شود
"با خرید مبدل حرارتی پوسته و لوله دو پاس از فروشگاه اینترنتی اکسرلند، به محصولی با کیفیت بالا و طراحی منحصربهفرد دست پیدا میکنید. این مبدل با عملکرد بالا و طراحی سازگار با محیط زیست، انتخابی ایدهآل برای صنایع شماست. ما در کنار شما هستیم تا تجربهای فوقالعاده و لذتبخش از خرید داشته باشید. همین حالا سفارش دهید و به جمع مشتریان رضایتمند ما بپیوندید!" |
مزایای مبدل حرارتی پوسته و لوله دو پاس اکسرلند
- طراحی فشرده و بهرهوری بالا: طراحی دو پاس مبدل حرارتی بهگونهای است که فضای کمتری را اشغال کرده و در عین حال کارایی بالاتری دارد.
- قابلیت کارکرد با سیالات مختلف و دماهای بالا: مبدلهای حرارتی اکسرلند بهطور خاص برای کار با سیالات مختلف و در دماهای بالا طراحی شدهاند.
- کاهش مصرف انرژی: این مبدلها بهویژه در سیستمهای صنعتی کمک بهینهسازی مصرف انرژی و کاهش هزینهها میکنند.
- قیمت مناسب و کیفیت بالا: با توجه به ویژگیهای فوق، مبدلهای حرارتی دو پاس اکسرلند دارای قیمت رقابتی و مناسب هستند.
"مبدل حرارتی پوسته و لوله دو پاس در فروشگاه اینترنتی اکسرلند، انتخابی مطمئن و بادوام برای صنایع شماست. این محصول با طراحی مقاوم و پشتیبانی فنی کامل، عملکردی پایدار و طولانیمدت را تضمین میکند. با خرید این مبدل از خدمات گارانتی معتبر و تحویل سریع ما بهرهمند شوید و آرامش خاطر را به کسبوکار خود بیاورید." |
انتخاب مدل مبدل حرارتی پوسته و لوله دو پاس
انتخاب مدل مناسب مبدل حرارتی پوسته و لوله دو پاس باید بر اساس شرایط واقعی فرآیند، از جمله ظرفیت حرارتی، دبی سیالات، دمای ورودی و خروجی، فشار کاری، نوع سیال، میزان رسوب و جنس موردنیاز تجهیزات انجام شود. در مبدل دو پاس، مسیر عبور سیال در سمت لوله به دو بخش تقسیم میشود تا با افزایش سرعت و طول مؤثر مسیر جریان، شرایط انتقال حرارت بهبود پیدا کند. با این حال، این آرایش معمولاً با افت فشار بیشتری نسبت به مدل تکپاس همراه است.
برای انتخاب مدل مناسب، ابتدا باید مشخص شود که افزایش راندمان انتقال حرارت اولویت اصلی پروژه است یا محدودیت افت فشار. اگر فرآیند به انتقال حرارت بیشتر و سرعت بالاتر سیال در لولهها نیاز داشته باشد، مبدل پوسته و لوله دو پاس میتواند گزینه مناسبی باشد. در مقابل، در پروژههایی که افت فشار پایینتر و مسیر جریان سادهتر اهمیت بیشتری دارد، بررسی مبدل حرارتی پوسته و لوله تک پاس منطقیتر است.
انتخاب مبدل صرفاً بر اساس قیمت اولیه می تواند باعث افزایش افت فشار، کاهش راندمان یا هزینه بالاتر نگهداری شود. پیش از سفارش، خطاهای رایج در انتخاب مبدل پوسته و لوله را بررسی کنید.
معیارهای اصلی انتخاب مدل
| چه زمانی اهمیت بیشتری دارد؟ | پارامتر |
|---|---|
| برای تعیین سطح انتقال حرارت موردنیاز | ظرفیت حرارتی |
| برای تعیین سرعت جریان و افت فشار | دبی سیال |
| برای محاسبه اختلاف دمای مؤثر | دمای ورودی و خروجی |
| برای تعیین ضخامت و ساختار تجهیز | فشار طراحی و کاری |
| برای انتخاب جنس لوله، پوسته و اتصالات | نوع سیال |
| برای انتخاب آرایش لوله و امکان تمیزکاری | رسوبگذاری |
| برای تعیین مناسب بودن آرایش دو پاس | افت فشار مجاز |
| برای سیالات خورنده، بهداشتی یا شرایط صنعتی سنگین | جنس ساخت |
چه زمانی مبدل دو پاس انتخاب بهتری است؟
اگر پروژه شما به راندمان انتقال حرارت بالاتر، افزایش سرعت سیال در مسیر لولهها یا سطح انتقال حرارت مؤثر بیشتر نیاز دارد و افت فشار اضافی قابلقبول است، مبدل حرارتی پوسته و لوله دو پاس میتواند انتخاب مناسبی باشد. این مدل برای کاربردهای صنعتی، فرآیندی، گرمایش و سرمایش سیالات و پروژههایی که طراحی بر اساس شرایط واقعی فرآیند انجام میشود، قابل استفاده است.
اگر اولویت پروژه شما افت فشار کمتر و ساختار سادهتر است، مدل تکپاس را نیز مقایسه کنید:
مبدل حرارتی پوسته و لوله تک پاس
و اگر پروژه به جبران انبساط حرارتی و شرایط خاص طراحی نیاز دارد، مدلهای U-Tube نیز باید در مرحله انتخاب بررسی شوند:
مبدل حرارتی U-Tubeبرای انتخاب دقیق مدل چه اطلاعاتی لازم است؟
برای استعلام قیمت و انتخاب مدل مبدل حرارتی پوسته و لوله دو پاس، بهتر است اطلاعاتی مانند دبی دو سیال، دمای ورود و خروج، فشار کاری، نوع و غلظت سیالات، ظرفیت حرارتی موردنیاز، جنس موردنظر و محدودیت افت فشار پروژه ارائه شود. بر اساس این اطلاعات میتوان سطح انتقال حرارت، تعداد و ابعاد لولهها، آرایش جریان و سایر پارامترهای طراحی را تعیین کرد.
قیمت مبدل حرارتی پوسته و لوله دو پاس
قیمت مبدل حرارتی پوسته و لوله دو پاس یک عدد ثابت نیست و به عواملی مانند ظرفیت حرارتی، سطح انتقال حرارت، جنس پوسته و لوله، فشار و دمای طراحی، نوع سیال، استانداردهای موردنیاز و تجهیزات جانبی وابسته است.
به همین دلیل، قیمت نهایی پس از بررسی مشخصات پروژه و تعیین طراحی مناسب اعلام می شود. برای دریافت قیمت دقیق، اطلاعاتی مانند دبی، دمای ورودی و خروجی، فشار کاری و نوع سیال را ارسال کنید.
برای استعلام قیمت مبدل حرارتی پوسته و لوله دو پاس، مشخصات پروژه خود را ارسال کنید.
خرید مبدل حرارتی پوسته و لوله دو پاس
کاربردهای مبدل حرارتی دو پاس اکسرلند
مبدلهای حرارتی پوسته و لوله دو پاس اکسرلند در صنایع مختلف کاربرد دارند که برخی از مهمترین آنها شامل موارد زیر است:
- صنایع نفت و گاز: انتقال حرارت در فرآیندهای مختلف تولید و پالایش نفت و گاز.
- پتروشیمی: استفاده در انتقال حرارت در فرایندهای شیمیایی.
- صنایع غذایی: برای فرآیندهای گرمایشی و سرمایشی در تولید مواد غذایی.
- سیستمهای تهویه مطبوع: برای انتقال حرارت در سیستمهای تهویه و سرمایش.
چرا مبدل حرارتی دو پاس انتخاب می شود؟
مبدل حرارتی دو پاس زمانی انتخاب می شود که طراحی فرآیند به افزایش سرعت جریان و شرایط انتقال حرارت متفاوت نسبت به مبدل تک پاس نیاز داشته باشد. در مقابل، افزایش تعداد پاس ها می تواند افت فشار را نیز افزایش دهد. بنابراین انتخاب دو پاس صرفاً بر اساس راندمان اسمی انجام نمی شود و باید همزمان ظرفیت حرارتی، دبی و افت فشار مجاز بررسی شود.
مقایسه مبدل حرارتی پوسته و لوله دو پاس و تک پاس
انتخاب بین مبدل حرارتی پوسته و لوله دو پاس و تک پاس به شرایط عملیاتی، میزان انتقال حرارت موردنیاز، افت فشار مجاز و نوع فرآیند بستگی دارد. در مدل دو پاس، سیال در دو مسیر از داخل تیوبها عبور میکند و معمولاً با افزایش سرعت جریان و بهبود انتقال حرارت همراه است؛ در مقابل، مبدل تک پاس مسیر جریان سادهتری دارد و در پروژههایی که افت فشار کمتر اهمیت بیشتری دارد، میتواند انتخاب مناسبتری باشد. جدول زیر مهمترین تفاوتهای این دو طراحی را برای انتخاب سریعتر نشان میدهد.
| تک پاس | دو پاس | ویژگی |
|---|---|---|
| یک مسیر | دو مسیر | مسیر جریان |
| معمولاً کمتر | معمولاً بیشتر | افت فشار |
| پروژه های با محدودیت افت فشار | پروژه های نیازمند شرایط انتقال حرارت خاص | کاربرد |
| بر اساس محاسبات پروژه | بر اساس محاسبات پروژه | انتخاب نهایی |
برای انتخاب دقیقتر بین مدلهای مختلف
راهنمای انتخاب مبدل حرارتی پوسته و لوله را بر اساس ظرفیت و شرایط عملیاتی مطالعه کنید.
ویژگیها و خدمات متمایز مبدل حرارتی دو پاس
محصول مبدل حرارتی پوسته و لوله دو پاس اکسرلند علاوه بر مشخصات فنی بینظیر خود، خدمات و پشتیبانیهای ویژهای را به مشتریان ارائه میدهد:
- گارانتی مطمئن: این مبدلها تحت گارانتی معتبر و قابل اطمینان ارائه میشوند.
- مشاوره رایگان: تیم متخصص ما آماده است تا در انتخاب بهترین مبدل حرارتی با توجه به نیازهای شما، مشاوره رایگان ارائه دهد.
- خدمات نصب و راهاندازی: نصب و راهاندازی حرفهای مبدلها توسط تیم فنی مجرب انجام میشود.
- پشتیبانی فنی تخصصی: در صورت نیاز به خدمات پشتیبانی تخصصی ، تیم فنی ما آماده ارائه راهحلهای تخصصی است.
"مبدل حرارتی پوسته و لوله دو پاس اکسرلند، ارائهشده در فروشگاه اکسرلند، مطابق با استانداردهای بینالمللی طراحی و ساخته شده است. این محصول با راندمان حرارتی بالا، مقاومت عالی در برابر فشار و دمای بالا و طول عمر طولانی، بهترین انتخاب برای فرآیندهای صنعتی حساس است. مشخصات فنی دقیق و دادههای عملکردی در دسترس شماست تا تصمیمگیری علمی و مطمئنی داشته باشید. برای مشاوره فنی و اطلاعات بیشتر، با ما تماس بگیرید." |
جدول مشخصات فنی مبدل حرارتی پوسته و لوله دو پاس اکسرلند
| توضیحات | مشخصه |
|---|---|
| پوسته و لوله دو پاس | نوع مبدل |
| از 10 تا 2000 کیلووات، قابل طراحی سفارشی | ظرفیت حرارتی |
| آب، روغن، گاز، بخار و سیالات فرآیندی | نوع سیال |
| کربن استیل، استنلس استیل و آلیاژهای متناسب با سرویس | جنس ساخت |
| بر اساس شرایط پروژه | دمای طراحی |
| بر اساس شرایط پروژه و استاندارد طراحی | فشار طراحی |
| متناسب با الزامات پروژه، از جمله TEMA و ASME | استاندارد طراحی |
| سفارشی بر اساس دبی، دما، فشار و Duty | طراحی |
| مشاوره فنی، طراحی، ساخت و پشتیبانی | خدمات |
استاندارد ساخت مبدل حرارتی دو پاس
استاندارد ساخت مبدل حرارتی دو پاس با توجه به نوع کاربرد، فشار و دمای طراحی و الزامات پروژه تعیین میشود. طراحی و ساخت این تجهیزات میتواند بر مبنای استانداردها و الزامات فنی مرتبط از جمله TEMA و ASME انجام شود و مدارک فنی و نتایج آزمونهای موردنیاز پروژه نیز قابل ارائه است.
برای پروژه های صنعتی، انتخاب کلاس و آرایش مبدل باید با توجه به شرایط سرویس و الزامات طراحی انجام شود. اطلاعات بیشتر درباره استاندارد TEMA در طراحی مبدل پوسته و لوله را می توانید در راهنمای تخصصی مطالعه کنید.
سازنده مبدل حرارتی پوسته و لوله دو پاس
اکسرلند به عنوان سازنده مبدل حرارتی پوسته و لوله، طراحی و ساخت مبدل دو پاس را بر اساس شرایط واقعی پروژه انجام می دهد. پارامترهایی مانند ظرفیت حرارتی، دبی، دمای ورود و خروج، فشار طراحی، نوع سیال، جنس متریال و افت فشار مجاز در فرآیند انتخاب و طراحی در نظر گرفته می شوند.
در پروژه های سفارشی، مشخصات مبدل پس از بررسی داده های فرآیندی تعیین شده و تجهیز متناسب با نیاز پروژه تولید می شود.
برای مقایسه سایر ساختارها مانند U-Tube و Floating Head، راهنمای انواع مبدل پوسته و لوله را مطالعه کنید.
