راهنمای انتخاب مبدل حرارتی پوسته و لوله برای سفارش صنعتی

این راهنما برای مهندسان، کارشناسان خرید، مدیران پروژه و واحدهای فنی طراحی شده است که قصد خرید، سفارش یا انتخاب مبدل حرارتی پوسته و لوله برای یک فرآیند صنعتی را دارند. هدف، ارائه معیارهایی است که بتوان با استفاده از آن‌ها گزینه‌های مختلف را از نظر ظرفیت، جنس، فشار و دما، تعداد پاس، شرایط سیال، تعمیرات، هزینه و الزامات ساخت مقایسه کرد.

اگر هنوز در مرحله انتخاب نوع مبدل حرارتی هستید و مشخص نیست ساختار پوسته و لوله برای فرآیند شما مناسب است یا خیر، ابتدا مقایسه انواع مبدل‌های حرارتی را بررسی کنید. اما اگر نوع تجهیز مشخص شده و مسئله اصلی شما انتخاب مشخصات و خرید مبدل پوسته و لوله است، این راهنما مسیر تصمیم‌گیری را پوشش می‌دهد.

هنگام خرید مبدل حرارتی پوسته و لوله چه مشخصاتی را باید اعلام کنیم؟

• فولاد کربنی: سیالات غیرخورنده
• استیل ضدزنگ: محیط‌های خورنده
• درس پروژه: مهندسان گاهی فقط ضخامت پوسته را براساس فشار طراحی می‌کنند و جریان سیال و افت فشار را نادیده می‌گیرند. نتیجه: جریان ناهمگن و افت راندمان.

Tube Bundle (بسته لوله‌ها)

• سوراخ‌ها بیش‌ازحد نزدیک → تمرکز تنش، شروع ترک‌های ریز و تسریع خوردگی موضعی
• جوشکاری ضعیف یا نفوذ ناقص → نشتی تدریجی، آلودگی سیالات و در نهایت توقف خط

بیشتر بخوانید: تفاوت مبدل حرارتی پوسته و لوله با مبدل حرارتی لوله ای

Baffles (پارتیشن‌های هدایت جریان)

بیشتر بخوانید: مقایسه مبدل های حرارتی صفحه ای و پوسته‌ و لوله در کاربردهای صنعتی

محاسبه دقیق‌تر انتقال حرارت سمت پوسته (Shell Side)

در طراحی‌های ساده، ضریب انتقال حرارت سمت پوسته معمولاً با روابط تقریبی محاسبه می‌شود.

اما در طراحی صنعتی واقعی، اثرات مختلفی مانند:

• نشتی اطراف بافل
• بای‌پس جریان
• فاصله بافل‌ها
• مسیر واقعی جریان

باید اصلاح شوند.

رابطه اصلاح‌شده:

$${\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">h</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">s</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">h</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">e</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">l</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">l</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">=</font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">h</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">i</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">d</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">e</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">a</font></span>}\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">l</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">\times </font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">J</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">c</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">\times </font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">J</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">l</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">\times </font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">J</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">b</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">\times </font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">J</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">s</font></span>}}<span\; style="font-weight:\; bolder;"><font\; color="\#008080">\times </font></span>{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">J</font></span>}}_{\mathrm{<span\; style="font-weight:\; bolder;"><font\; color="\#008080">r</font></span>}}$$

نکته طراحی

در برخی شرایط صنعتی، مقدار واقعی ضریب انتقال حرارت سمت پوسته می‌تواند تا حدود ۴۰٪ کمتر از مقدار ایده‌آل محاسبه‌شده باشد.

این اختلاف یکی از دلایل اصلی تفاوت بین طراحی تئوری و عملکرد واقعی مبدل در کارخانه است.

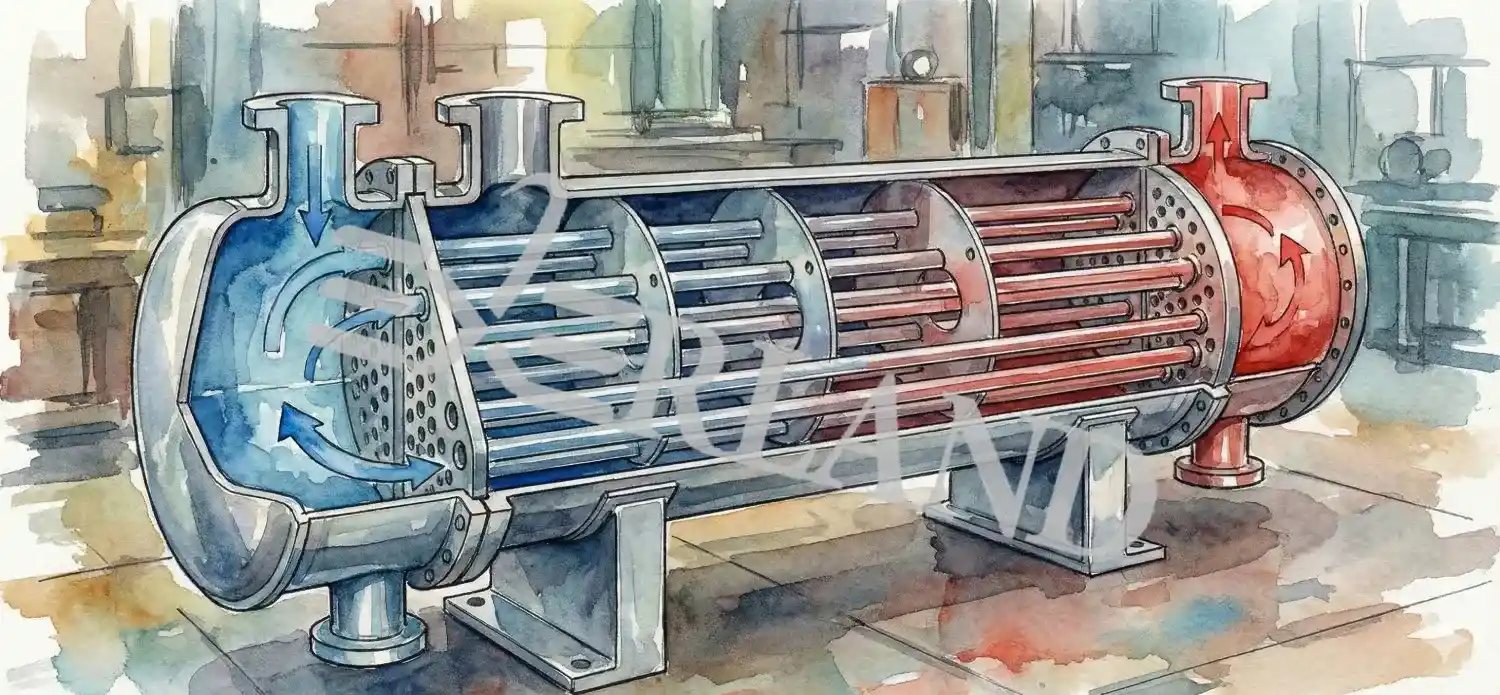

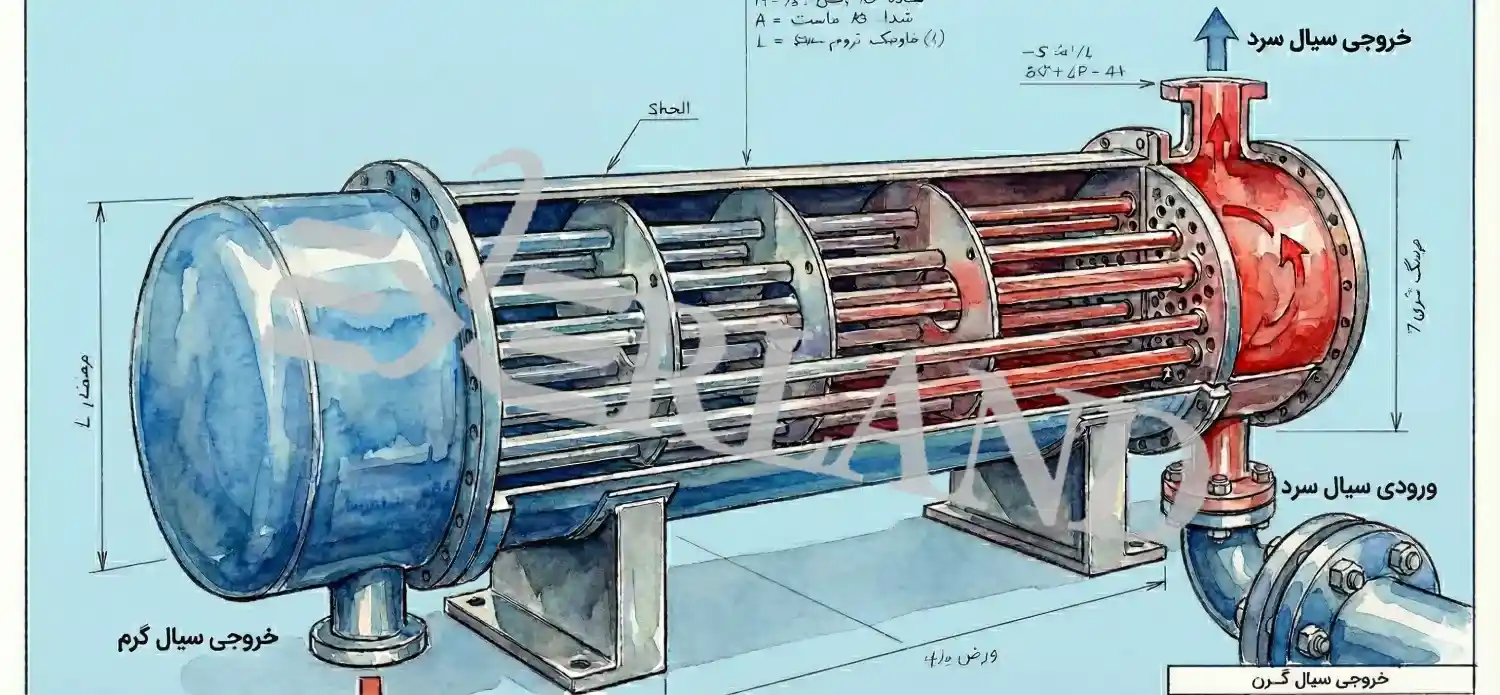

انواع آرایش جریان در مبدل پوسته و لوله

انتخاب نوع جریان یکی از عوامل اصلی تعیین‌کننده راندمان حرارتی مبدل پوسته و لوله است. مسیر حرکت سیال، اختلاف دمای مؤثر و میزان انتقال حرارت را تغییر می‌دهد.

دیدگاه مهندسی

در جریان مخالف (Counter Flow)، اختلاف دمای مؤثر در طول مبدل بهتر حفظ می‌شود. به همین دلیل این آرایش در بسیاری از پروژه‌های صنعتی، پالایشگاهی و پتروشیمی به‌عنوان گزینه استاندارد انتخاب می‌شود.

در پروژه پتروشیمی بررسی‌شده در این مقاله نیز، انتخاب آرایش جریان با هدف افزایش راندمان حرارتی و کنترل محدودیت‌های فرآیندی انجام شده است.

بیشتر بخوانید: تحلیل جایگاه مبدل حرارتی پوسته و لوله در صنایع نفت، گاز و پتروشیمی

انواع مبدل پوسته و لوله بر اساس ساختار داخلی

علاوه بر مسیر جریان، نوع ساختار داخلی نیز تأثیر مستقیمی بر انتخاب مبدل دارد. طراحی Tube Bundle، نحوه انبساط حرارتی، قابلیت تعمیرات و هزینه ساخت، همگی به این انتخاب وابسته هستند.

نکته طراحی مبدل حرارتی پوسته و لوله

مبدل‌های U-Tube برای سرویس‌هایی با اختلاف دمای زیاد انتخاب می‌شوند، زیرا خمیدگی لوله‌ها امکان جذب انبساط حرارتی را فراهم کرده و تنش‌های مکانیکی روی Tube Sheet را کاهش می‌دهد.

این موضوع اهمیت زیادی دارد، زیرا یکی از دلایل اصلی شکست مبدل‌های صنعتی، ایجاد تنش حرارتی و ترک‌های ریز در ناحیه Tube Sheet است.

  یکی از مهم‌ترین پارامترها در انتخاب مبدل حرارتی، ظرفیت حرارتی موردنیاز فرآیند است. ظرفیت باید بر اساس دبی سیالات، دمای ورودی و خروجی، نوع سیال و میزان بار حرارتی تعیین شود؛ زیرا انتخاب مبدل بدون مشخص‌کردن بار حرارتی می‌تواند به افزایش ابعاد، هزینه یا کاهش راندمان تجهیز منجر شود. در پروژه‌هایی که نیاز به سایزینگ دقیق وجود دارد، ظرفیت حرارتی باید همراه با اختلاف دما و شرایط واقعی فرآیند بررسی شود.

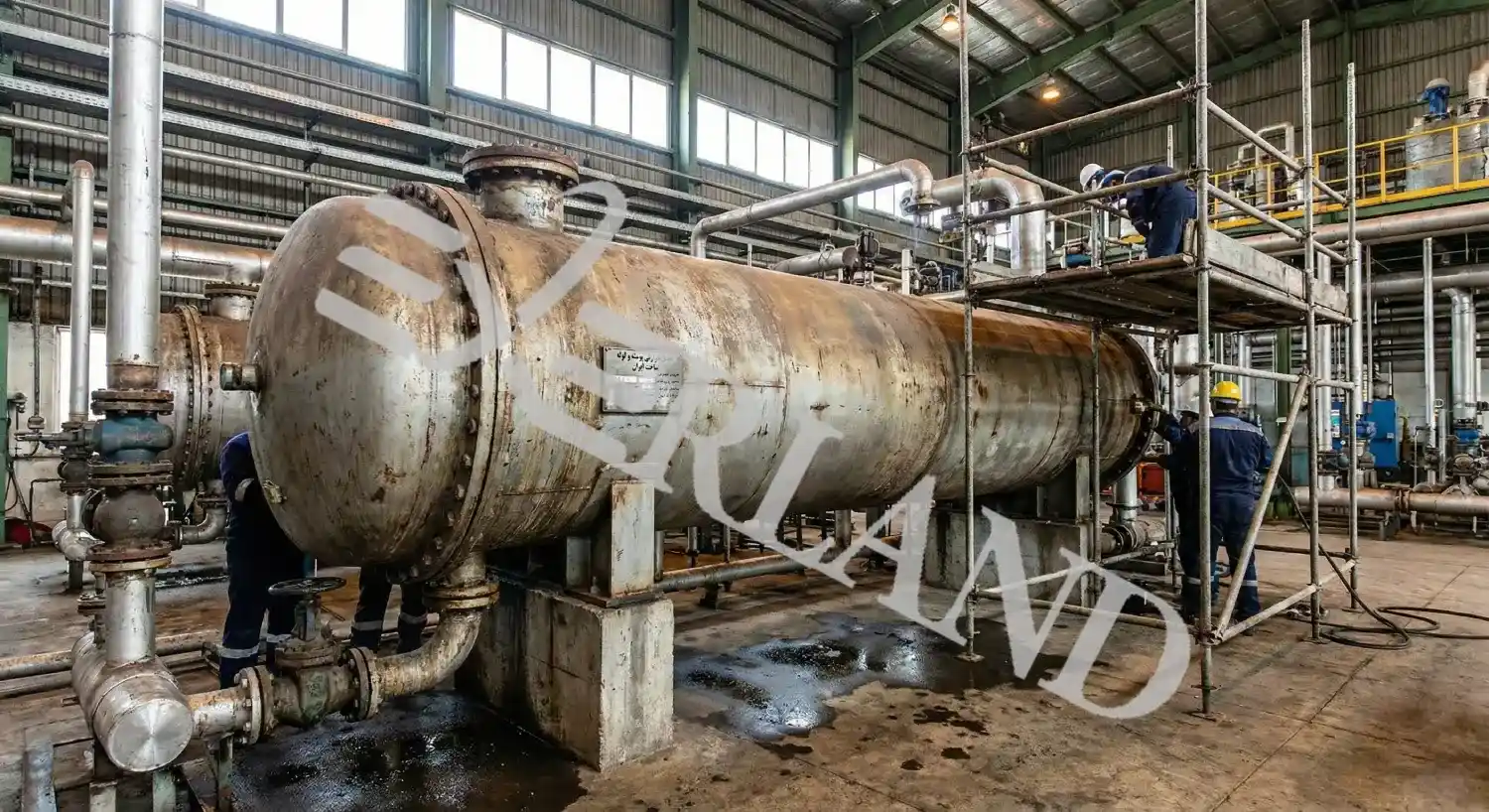

 پروژه ساخت مبدل پوسته و لوله یک واحد پتروشیمی

یک واحد پتروشیمی با مشخصات:

• دبی سیال: ۵۰ m³/h
• دمای ورودی: ۱۴۵ °C
• فشار: ۸ بار

نیاز به کاهش دما به ۹۵ °C داشت.

• انتخاب اولیه: بسته لوله ۲۰۰ لوله ۲۵ mm، طول ۶ m، بافل با فاصله ۳۰ cm
• مشکل: افت فشار پوسته ۰.۵ بار بیشتر از حد مجاز
• راه حل مهندسی: فاصله بافل‌ها را به ۴۰ cm تغییر دادیم و طول لوله‌ها را به ۵.۵ m کاهش دادیم → راندمان حفظ شد، افت فشار کاهش یافت
• تجربه عملی: هر تغییر کوچک در آرایش داخلی مبدل، افت فشار و راندمان را به شدت تغییر می‌دهد. مهندس باید قبل از سفارش نهایی، تمام این پارامترها را بررسی و شبیه‌سازی کند.

برای بررسی عوامل مؤثر بر قیمت، ظرفیت و سطح انتقال حرارت انواع مبدل حرارتی پوسته و لوله، می‌توانید محصولات و مشخصات فنی را در صفحه مبدل های حرارتی پوسته و لوله اکسرلند مشاهده کنید:
www.exerland.com/category/shell-tube-heat-exchanger

انتخاب متریال در مبدل پوسته و لوله (Material Selection)

انتخاب جنس لوله‌ها، پوسته، تیوب‌شیت (Tube Sheet)، بافل‌ها و قطعات اتصال یکی از مهم‌ترین عناصر طراحی مبدل حرارتی پوسته و لوله است. متریال نامناسب می‌تواند باعث خوردگی موضعی، سوراخ شدن لوله‌ها، کاهش ضریب انتقال حرارت و افزایش رسوب‌گذاری شود. این موضوع در مبدل حرارتی U-Tube اهمیت بیشتری دارد؛ زیرا لوله‌های U شکل به دلیل انبساط و انقباض حرارتی مداوم، در صورت انتخاب نادرست متریال، بیش از سایر طراحی‌ها در معرض تنش‌های حرارتی، خوردگی و کاهش عمر مفید قرار می‌گیرند. به همین دلیل، انتخاب آلیاژ مناسب برای لوله‌ها، تیوب‌شیت و سایر اجزای این نوع مبدل، نقش تعیین‌کننده‌ای در افزایش قابلیت اطمینان، کاهش هزینه‌های تعمیرات و دستیابی به عملکرد پایدار در شرایط بهره‌برداری صنعتی دارد.

معیارهای اصلی انتخاب متریال

• نوع سیال (خورنده، رسوب‌دهنده، گازی یا مایع)
• دما و فشار کاری
• نیاز به تمیزکاری مکانیکی یا شیمیایی
• احتمال وجود کلراید
• سرعت جریان
• سازگاری قیمت با پروژه (Cost vs Reliability)

  انتخاب جنس مبدل حرارتی مستقیماً به نوع سیال، دما، فشار، خوردگی، شرایط بهداشتی و الزامات مکانیکی پروژه وابسته است. استنلس استیل‌هایی مانند 304 و 316 در بسیاری از کاربردهای صنعتی استفاده می‌شوند، اما برای سیالات خورنده یا شرایط خاص ممکن است آلیاژهای مقاوم‌تر موردنیاز باشند. بنابراین متریال نباید صرفاً بر اساس قیمت انتخاب شود و باید با شرایط واقعی فرآیند و الزامات ساخت مبدل تطبیق داده شود.

جدول متریال رایج و کاربرد آن‌ها

محاسبات بار حرارتی و ΔTlm

مشخصات جریان های مبدل پوسته و لوله (فرض صنعتی معقول)

  اختلاف دمای مؤثر بین دو سیال یکی از پارامترهای مهم در طراحی مبدل است. در محاسبات مهندسی، LMTD یا اختلاف دمای میانگین لگاریتمی برای تعیین نیروی محرکه انتقال حرارت استفاده می‌شود. جزئیات این محاسبه بهتر است در راهنمای تخصصی محاسبه LMTD در مبدل حرارتی بررسی شود.

محاسبه ΔTlm (اختلاف دمای میانگین لگاریتمی)

فرمول:

در چشم مهندسی: ΔTlm عددی حیاتی است. هر تغییر ۵–۱۰ °C در آن باعث تغییر سطح انتقال حرارت حدود ۱۰٪ می‌شود.

محاسبه بار حرارتی (Q)

بیشتر بخوانید: مقایسه عددی ضریب انتقال حرارت در مبدل حرارتی صفحه ای و لوله ای

محاسبه سطح انتقال حرارت (A)

فرمول استاندارد:

در  چشم مهندس: این سطح پایه برای انتخاب بسته لوله است. اگر ΔTlm یا U اشتباه فرض شود، سطح واقعی تا ۲۰٪ متفاوت خواهد بود و راندمان کاهش می‌یابد.

طراحی آرایش لوله‌ها و بافل‌ها

تعداد و طول لوله‌ها

فرض می‌کنیم لوله‌های 25 mm قطر داخلی، طول 6 m

سطح انتقال حرارت یک لوله:

برای مبدل حرارتی پوسته و لوله دو پاس، لوله‌هایی با قطر داخلی 25 میلی‌متر و طول 6 متر در نظر گرفته شده‌اند.

درس پروژه: همیشه ۱۰–۱۵٪ لوله بیشتر در نظر می‌گیریم برای احتیاط و تعمیرات. بنابراین انتخاب نهایی 140 لوله مناسب است.

 آرایش بافل ها

• فاصله بافل‌ها: 0.4 m
• تعداد بافل‌ها: طول لوله 6 m / فاصله بافل = 6 / 0.4 ≈ 15 بافل

هشدار عملیاتی: کاهش فاصله بافل‌ها راندمان را زیاد می‌کند ولی افت فشار را بالا می‌برد. تجربه نشان داده فاصله 0.4 m برای آب–آب با این دبی مناسب است.

جدول مقایسه مبدل پوسته و لوله با انواع مبدل

 برای جریان و دمای مثال ما، مبدل پوسته و لوله تنها گزینه عملی است. صفحه‌ای راندمان عالی دارد اما محدودیت دما و خورندگی دارد. هوایی فضای صنعتی را می‌گیرد و مناسب خط پتروشیمی نیست.

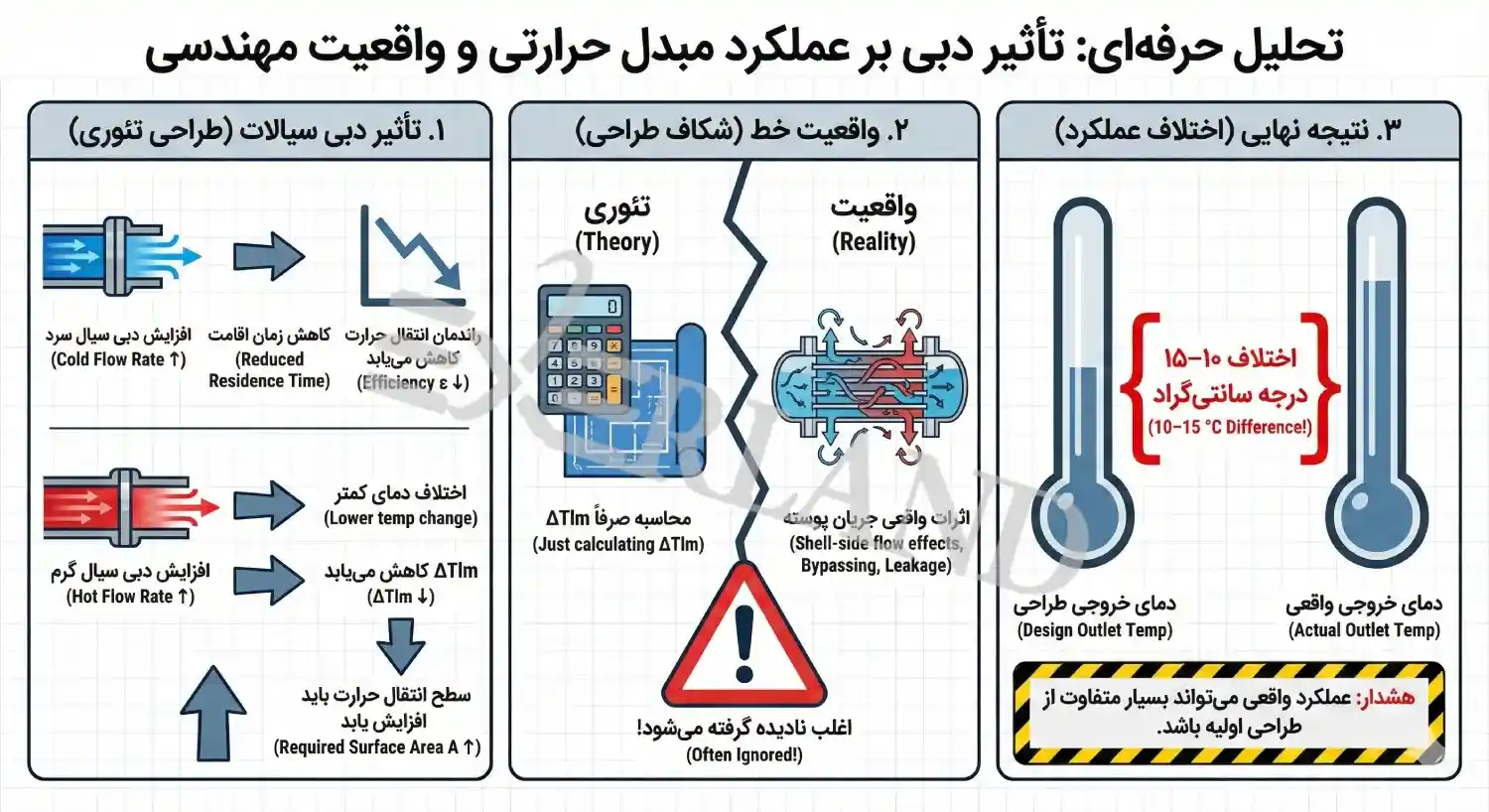

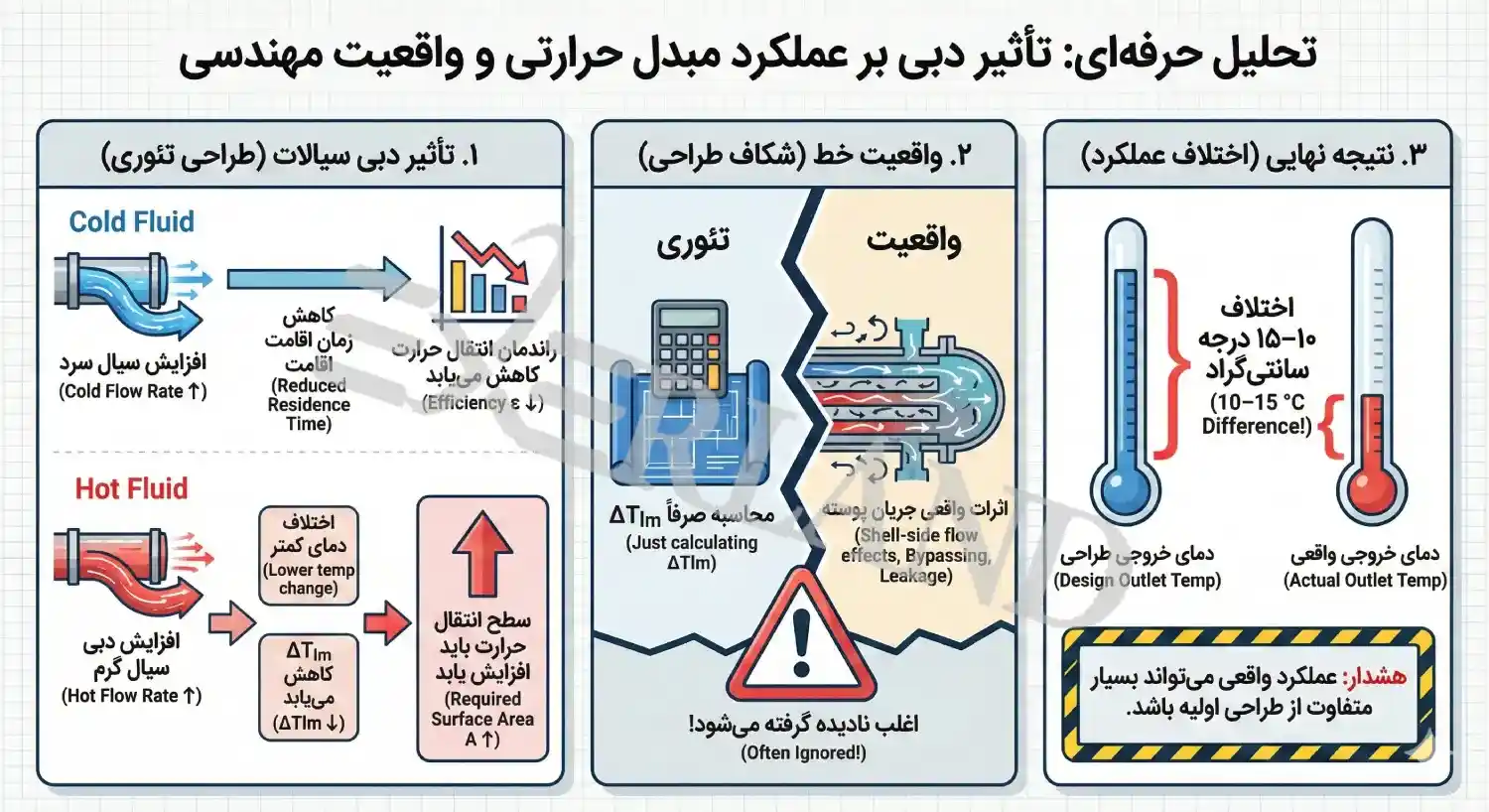

نمودار راندمان–دبی (شرح عددی)

• با افزایش دبی سیال سرد: راندمان انتقال حرارت کاهش می‌یابد
• با افزایش دبی سیال گرم: ΔTlm کاهش → سطح انتقال حرارت نیاز به افزایش دارد

واقعیت خط: اکثر مهندسان فقط ΔTlm را محاسبه می‌کنند و اثر دبی واقعی در پوسته را نادیده می‌گیرند. نتیجه: اختلاف دمای خروجی واقعی با طراحی می‌تواند تا ۱۰–۱۵ °C متفاوت باشد.

محدودیت های مبدل حرارتی پوسته و لوله

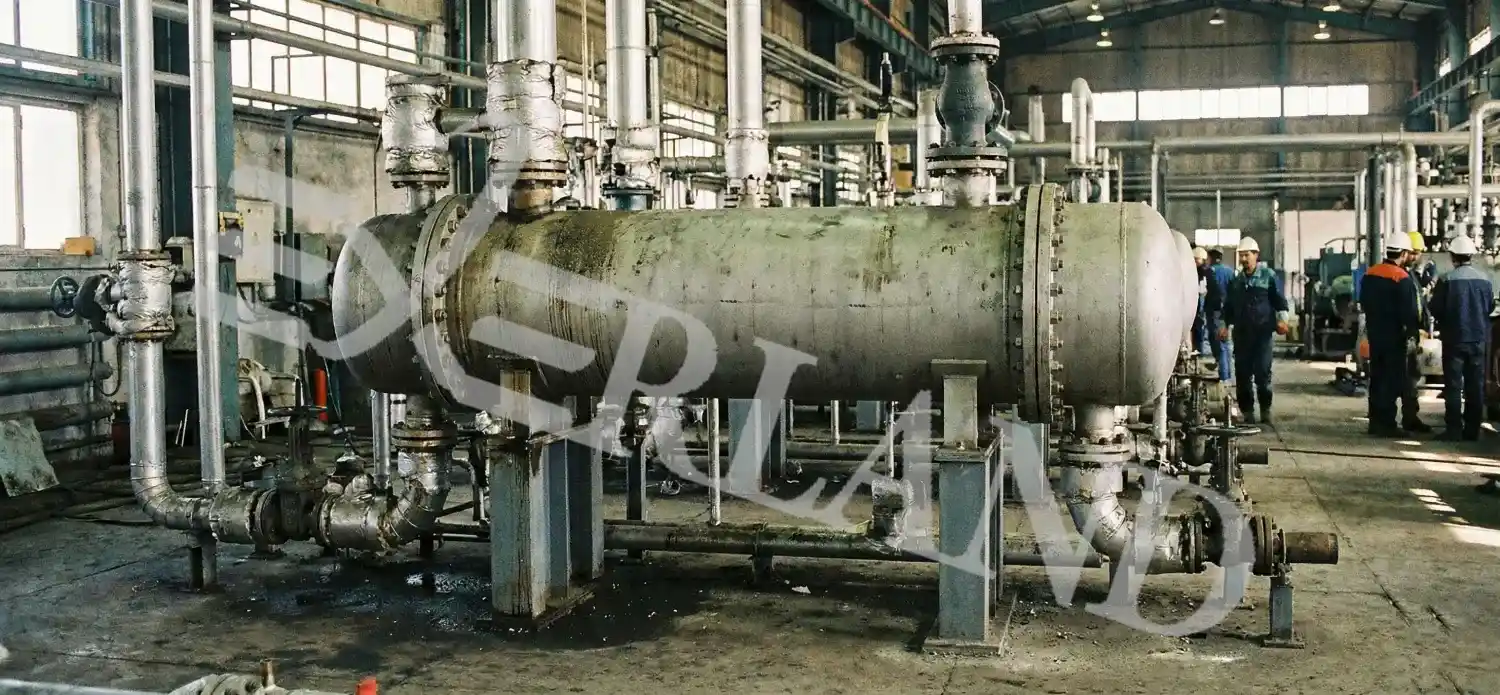

محدوده دما و فشار مبدل پوسته و لوله

بیشتر بخوانید: مقایسه جامع مبدل حرارتی پوسته و لوله با مبدل صفحه ای در شرایط عملیاتی مختلف

 محدودیت های سیال مبدل پوسته و لوله

• سیالات با ذرات معلق زیاد → رسوب در لوله‌ها و گرفتگی بافل‌ها
• سیالات خورنده شدید → نیاز به متریال خاص (استیل 316L، آلیاژ نیکل)

تجربه عملی: مهندسان گاهی از فولاد کربنی برای سیالات خورنده استفاده می‌کنند. نتیجه: خوردگی سریع، نشتی و توقف خط بعد از چند ماه.

بیشتر بخوانید: انتخاب مبدل حرارتی مناسب برای سیالات خورنده شیمیایی؛ نکات مهم و کاربردها

محدودیت نگهداری و دسترسی مبدل حرارتی پوسته و لوله

• بسته‌های لوله طولانی → دشواری در تمیزکاری داخلی
• بافل‌های متعدد → افزایش پیچیدگی تعمیر و تعویض لوله‌ها

 در خط، هر بار باز کردن مبدل به چند روز توقف نیاز دارد. اگر نگهداری طراحی نشود، حتی راندمان اولیه عالی هم به مشکل می‌خورد.

اشتباهات رایج طراحی و نگهداری مبدل پوسته و لوله

درس پروژه: هر اشتباه کوچک در طراحی یا انتخاب جنس، هزینه عملیاتی چندصد هزار دلاری را به همراه دارد. تجربه نشان داده مبدل‌هایی که از نگاه عملیاتی بررسی نمی‌شوند، بیشتر از هر عامل دیگری باعث توقف خط می‌شوند.

بیشتر بخوانید: بررسی ۱۰ خطای رایج در انتخاب و نصب مبدل حرارتی پوسته و لوله در سیستم های صنعتی

مقایسه مهندسی با سیستم های جایگزین مبدل پوسته و لوله

بیشتر بخوانید: چگونه عمر مبدل حرارتی پوسته و لوله را دو برابر کنیم؟

تحلیل ریسک واقعی مبدل پوسته و لوله

ریسک های طراحی مبدل پوسته و لوله

• انتخاب نادرست قطر یا طول لوله → افت فشار غیرقابل قبول
• فاصله نامناسب بافل‌ها → یا راندمان کم یا فشار زیاد

ریسک عملیاتی مبدل پوسته ولوله

• رسوب و گرفتگی → کاهش ΔT و راندمان
• خوردگی → نشتی و توقف خط
• تعمیرات طولانی → هزینه مستقیم و غیرمستقیم

واقعیت خط تولید: حتی یک اشتباه کوچک در طراحی داخلی مبدل یا جنس لوله‌ها باعث می‌شود تجربه عملیاتی متفاوت از محاسبات تئوری شود. مهندس باید همیشه ضریب اطمینان و سناریوهای عملیاتی را در نظر بگیرد.

تحلیل ریسک واقعی مبدل پوسته و لوله

ریسک های طراحی مبدل پوسته و لوله

• انتخاب نادرست قطر یا طول لوله → افت فشار غیرقابل قبول
• فاصله نامناسب بافل‌ها → یا راندمان کم یا فشار زیاد

ریسک عملیاتی مبدل پوسته ولوله

• رسوب و گرفتگی → کاهش ΔT و راندمان
• خوردگی → نشتی و توقف خط
• تعمیرات طولانی → هزینه مستقیم و غیرمستقیم

واقعیت خط تولید: حتی یک اشتباه کوچک در طراحی داخلی مبدل یا جنس لوله‌ها باعث می‌شود تجربه عملیاتی متفاوت از محاسبات تئوری شود. مهندس باید همیشه ضریب اطمینان و سناریوهای عملیاتی را در نظر بگیرد.

بیشتر بخوانید: چرا کیفیت جوشکاری در ساخت مبدل های حرارتی پوسته و لوله بسیار حیاتی است؟

شاخص بهینه سازی طراحی (Optimization Index)

ممکن است یک مبدل در شرایط آزمایشگاهی راندمان بالاتری داشته باشد، اما در شرایط واقعی کارخانه به دلیل افت فشار بالا یا رسوب سریع، گزینه اقتصادی مناسبی نباشد.
بنابراین انتخاب نهایی باید بر اساس شرایط واقعی فرآیند انجام شود، نه فقط بیشترین مقدار Heat Transfer.

توصیه های مهندسی برای کاهش ریسک مبدل پوسته و لوله

بیشتر بخوانید: تحلیل ایمنی (Process Safety) در طراحی مبدل حرارتی پوسته و لوله برای سیالات سمی

مبدل حرارتی پوسته و لوله تصمیم ساز

 توصیه عملی برای انتخاب مبدل حرارتی پوسته و لوله

• بار حرارتی و ΔTlm را محاسبه کن: از دما و دبی واقعی استفاده کن.
• سطح انتقال حرارت و تعداد لوله‌ها را تعیین کن: همیشه کمی حاشیه اضافه کن.
• آرایش بافل‌ها را شبیه‌سازی کن: افت فشار واقعی را قبل از سفارش بررسی کن.
• جنس لوله و پوسته را انتخاب کن: خورندگی و رسوب را در نظر بگیر.
• نگهداری و بازرسی را در طراحی پیش‌بینی کن: دسترسی و تمیزکاری مهم‌تر از تصور اولیه است.
