مبدل حرارتی U-TUBE
فهرست مطالب
- ساختار و اجزای اصلی مبدل یوتیوب
- انبساط حرارتی در مبدل U-Tube
- مشخصات فنی مبدل حرارتی U-Tube
- چه زمانی مبدل U-Tube انتخاب مناسبی است؟
- محدودیتهای مبدل حرارتی U-Tube
- U-Tube یا Straight Tube؛ کدام مناسبتر است؟
- انتخاب متریال لولههای U-Tube
- کاربردهای مبدل حرارتی U-Tube
- طراحی و ساخت سفارشی مبدل حرارتی U-Tube
- قیمت مبدل حرارتی U-Tube چگونه تعیین میشود؟
- خرید مبدل حرارتی U-Tube
- چرا خرید مبدل یوتیوب از اکسرلند؟
- سازنده مبدل حرارتی U-Tube
- سوالات متداول درباره مبدل حرارتی UTUBE

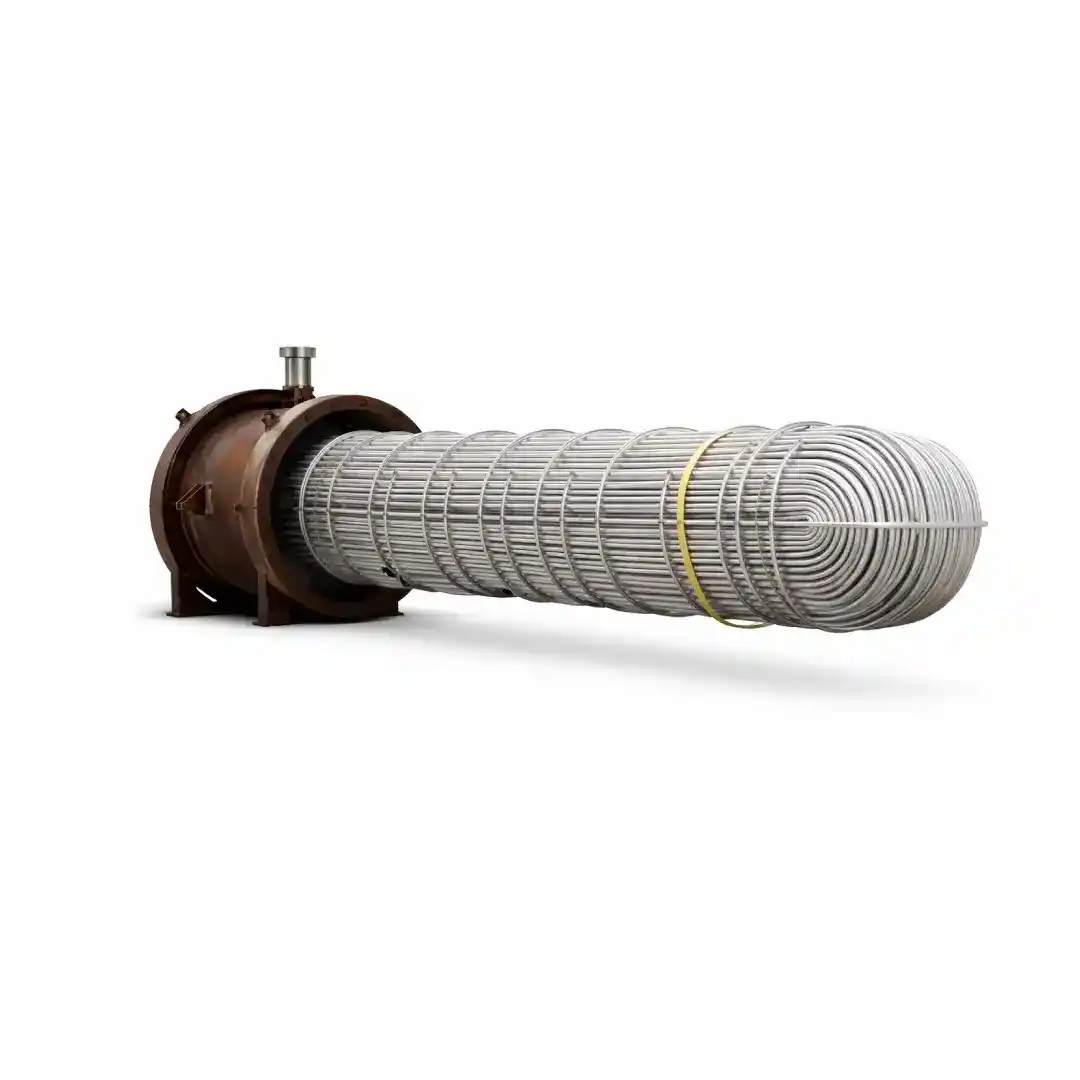

مبدل حرارتی U-Tube یکی از انواع مبدلهای حرارتی پوسته و لوله است که در آن لولهها به شکل U خم میشوند و دو سر هر لوله در یک تیوبشیت قرار میگیرد. این ساختار، امکان جذب انبساط و انقباض حرارتی لولهها را فراهم میکند و به همین دلیل در سرویسهایی که اختلاف دمای قابلتوجه یا سیکلهای حرارتی دارند، میتواند انتخاب مناسبی باشد.
اکسرلند مبدل حرارتی U-Tube را متناسب با شرایط فرآیندی و مکانیکی پروژه طراحی و تولید میکند. ظرفیت، جنس لوله و پوسته، فشار و دمای کاری، نوع سیال و اتصالات بر اساس مشخصات واقعی سرویس تعیین میشوند.
برای انتخاب صحیح این تجهیز، صرفاً ظرفیت حرارتی کافی نیست؛ پارامترهایی مانند دبی سیال، دمای ورودی و خروجی، افت فشار مجاز، جنس تجهیزات، شرایط خوردگی و نحوه بهرهبرداری نیز باید در طراحی لحاظ شوند.
مبدل حرارتی U-Tube از خانواده مبدلهای Shell & Tube است. در این تجهیز، مجموعهای از لولههای U شکل داخل پوسته قرار میگیرد و دو سر لولهها در یک تیوبشیت ثابت میشوند. یکی از سیالات از داخل لولهها و سیال دیگر از سمت پوسته عبور میکند و انتقال حرارت از طریق دیواره لوله انجام میشود.
تفاوت اصلی U-Tube با مبدلهای Straight Tube در نحوه قرارگیری و مهار لولههاست. خم U شکل به لوله اجازه میدهد در اثر افزایش یا کاهش دما آزادانهتر منبسط و منقبض شود. بنابراین در شرایطی که اختلاف دمای پوسته و لوله زیاد است، این آرایش میتواند تنش ناشی از انبساط حرارتی را کاهش دهد.
برای آشنایی با ساختار کلی این خانواده از تجهیزات، میتوانید مشخصات و ساختار مبدل حرارتی پوسته و لوله را نیز بررسی کنید.
ساختار و اجزای اصلی مبدل یوتیوب
اجزای اصلی مبدل حرارتی U-Tube شامل پوسته، دسته لولههای U شکل، تیوبشیت، بافلها، کانالها یا هدها و نازلهای ورودی و خروجی است.

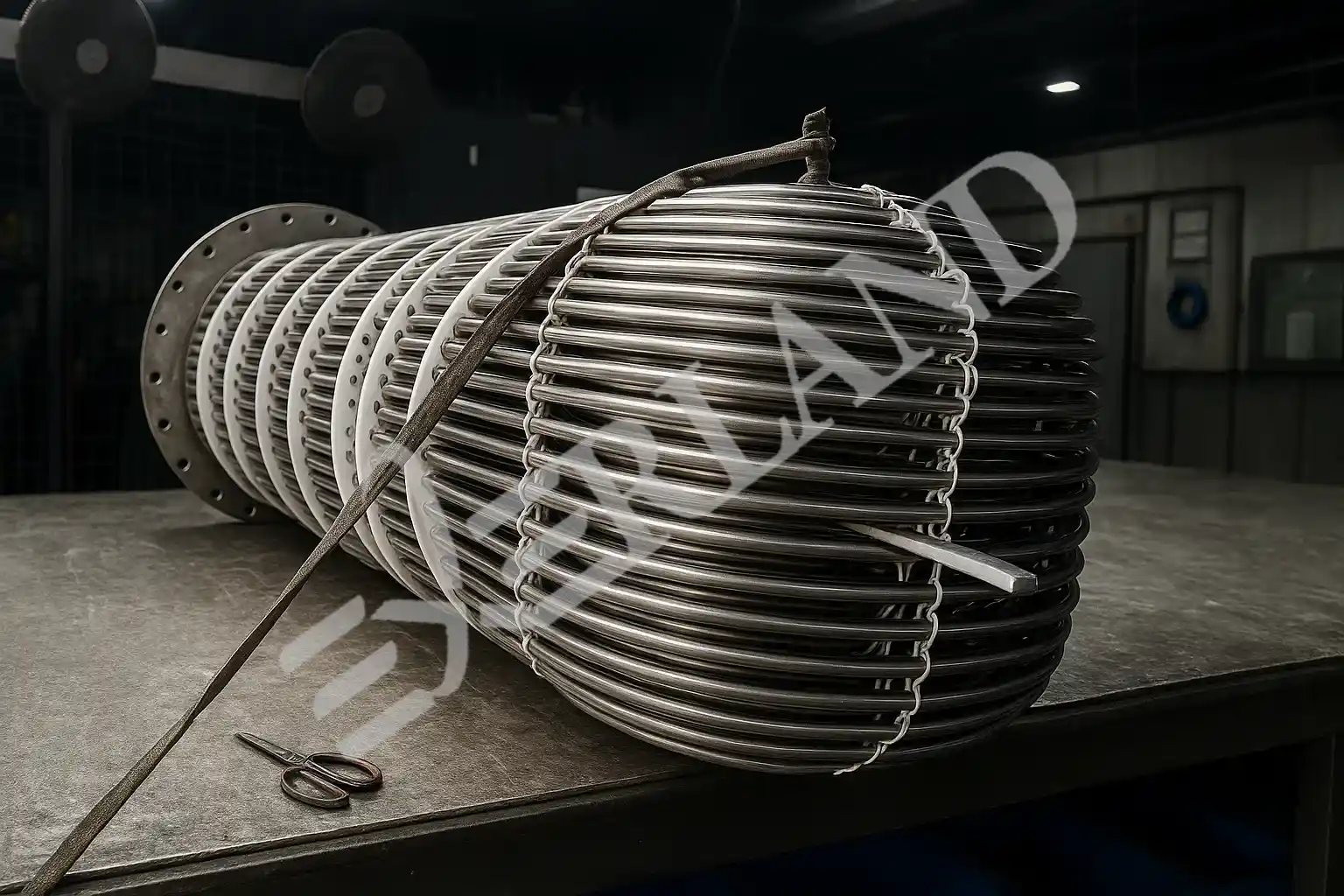

لولههای U شکل:
وظیفه انتقال حرارت را بر عهده دارند و با توجه به سیال و شرایط سرویس از متریالهای مختلف انتخاب میشوند.
پوسته:
سیال سمت پوسته درون آن جریان پیدا میکند. جنس پوسته با توجه به فشار، دما، سیال و الزامات خوردگی تعیین میشود.
Tube Sheet:
دو سر لولههای U شکل به یک تیوبشیت متصل میشوند. استفاده از یک تیوبشیت یکی از ویژگیهای مهم آرایش U-Tube است.
Baffle:
بافلها مسیر جریان سمت پوسته را هدایت کرده و با ایجاد جریان مناسبتر در اطراف لولهها، در طراحی حرارتی و مکانیکی مبدل نقش دارند.
نازلها و اتصالات:
ابعاد و نوع اتصال بر اساس دبی، فشار کاری، استاندارد پروژه و مشخصات خطوط فرآیندی انتخاب میشوند.
اگر هدف شما بررسی دقیقتر پارامترهای طراحی است، مطالعه پارامترهای فنی مبدل پوسته و لوله میتواند قبل از انتخاب نهایی تجهیز مفید باشد.
انبساط حرارتی در مبدل U-Tube
یکی از مهمترین دلایل استفاده از آرایش U-Tube، رفتار مناسب آن در برابر انبساط حرارتی است.
وقتی دمای سیال افزایش پیدا میکند، لولهها تمایل به افزایش طول دارند. در یک لوله مستقیم که دو انتهای آن به تیوبشیتهای ثابت متصل است، این تغییر طول میتواند تنش قابلتوجهی در مجموعه ایجاد کند. در آرایش U-Tube، خم لوله امکان تغییر شکل حرارتی بیشتری فراهم میکند و بخشی از این تنش از طریق تغییر شکل لوله جذب میشود.
این ویژگی بهخصوص در سرویسهایی که اختلاف دمای بالایی بین سمت پوسته و تیوب وجود دارد یا مبدل بهصورت متناوب گرم و سرد میشود، اهمیت بیشتری پیدا میکند.
با این حال، U-Tube به معنی حذف تمام تنشهای حرارتی نیست. طراحی همچنان باید بر اساس دما، فشار، جنس متریال، ضخامت لوله و پوسته و شرایط واقعی سیکل کاری انجام شود.
مشخصات فنی مبدل حرارتی U-Tube
مشخصات نهایی مبدل بر اساس شرایط پروژه تعیین میشود. محدودههای زیر بهعنوان محدوده طراحی محصولات اکسرلند قابل بررسی هستند و نباید بهعنوان مشخصات ثابت تمام مبدلهای U-Tube در نظر گرفته شوند:
| مشخصات قابل طراحی | پارامتر |
|---|---|
| Shell & Tube – U-Tube | نوع مبدل |
| U شکل | ساختار لوله |
| حدود 30 تا 300 kW، قابل سفارشیسازی | ظرفیت حرارتی |
| حدود 6 تا 30 bar، متناسب با طراحی | فشار کاری |
| تا حدود 400°C، وابسته به متریال و طراحی | دمای کاری |
| SS304، SS316، SS316L، تیتانیوم و آلیاژهای نیکل | متریال لوله |
| فولاد کربنی یا استنلس استیل | متریال پوسته |
| آب، بخار، روغن، گاز و سیالات فرآیندی | سیالات قابل استفاده |
| فلنجی، مطابق استاندارد و مشخصات پروژه | اتصالات |
| ASME Section VIII، TEMA و در صورت نیاز استانداردهای مرتبط پروژه | استانداردهای قابل طراحی |
| سفارشی بر اساس شرایط فرآیندی و مکانیکی | طراحی |
ظرفیت، فشار و دمای قابل دستیابی بهصورت مستقل از یکدیگر تعیین نمیشوند؛ انتخاب نهایی به هندسه مبدل، جنس و ضخامت قطعات، تعداد و قطر لولهها، شرایط سیال و الزامات طراحی وابسته است.
چه زمانی مبدل U-Tube انتخاب مناسبی است؟
U-Tube معمولاً زمانی مورد توجه قرار میگیرد که کنترل اثر انبساط حرارتی اهمیت داشته باشد یا اختلاف دمای سمت پوسته و لوله زیاد باشد.
این آرایش میتواند برای سرویسهایی مناسب باشد که یکی یا چند مورد زیر در آنها وجود دارد:
اختلاف دمای قابلتوجه بین دو سیال
تغییرات مکرر دمایی و Thermal Cycling
نیاز به کاهش تنش ناشی از انبساط طولی لولهها
استفاده از سیالاتی با دمای کاری بالا
نیاز به طراحی فشردهتر در مقایسه با برخی آرایشهای لوله مستقیم
سرویسهای صنعتی با شرایط فرآیندی متغیر
انتخاب نهایی باید بر اساس محاسبات حرارتی و مکانیکی انجام شود. در پروژههایی که انتخاب تجهیز بین چند نوع مبدل مطرح است، معیارهای انتخاب مبدل حرارتی میتواند به مشخصکردن اولویتهای طراحی کمک کند.
محدودیتهای مبدل حرارتی U-Tube
U-Tube در کنار مزیت انبساط حرارتی، محدودیتهایی نیز دارد و نباید صرفاً بر اساس مقاومت در برابر Thermal Expansion انتخاب شود.
یکی از مهمترین موارد، دشوارتر بودن تمیزکاری مکانیکی داخل قسمت خمیده لولههای U شکل است. دسترسی به تمام طول داخلی لوله نیز نسبت به برخی آرایشهای Straight Tube محدودتر است.
همچنین در صورت آسیبدیدگی یک لوله، تعمیر یا تعویض آن باید با درنظرگرفتن دسترسی به دسته لوله و نحوه ساخت مبدل انجام شود.
بنابراین اگر سیال دارای رسوبگذاری شدید باشد و تمیزکاری مکانیکی دورهای از داخل لولهها بخش مهمی از برنامه تعمیرات باشد، باید این موضوع از مرحله انتخاب مبدل در نظر گرفته شود.
U-Tube یا Straight Tube؛ کدام مناسبتر است؟
تفاوت این دو طراحی بیشتر از شکل لوله است و مستقیماً به شرایط بهرهبرداری و تعمیرات مربوط میشود.
| Straight Tube | U-Tube | معیار |
|---|---|---|
| وابسته به نوع طراحی و تیوبشیت | بسیار مناسب | جذب انبساط حرارتی |
| وابسته به طراحی مکانیکی | مناسب | تحمل سیکلهای حرارتی |
| معمولاً سادهتر | محدودتر در ناحیه خم | دسترسی به داخل لوله |
| معمولاً آسانتر | در قسمت U شکل دشوارتر | تمیزکاری مکانیکی |
| بسته به آرایش، یک یا دو تیوبشیت | یک تیوبشیت | ساختار تیوبشیت |
| نیازمند بررسی تنش حرارتی | گزینه مناسب | کاربرد در اختلاف دمای بالا |
| وابسته به سیال و دما | وابسته به سیال و دما | انتخاب متریال |
بنابراین نمیتوان یک آرایش را برای تمام پروژهها بهترین گزینه دانست. اگر انبساط حرارتی و سیکلهای دمایی عامل تعیینکننده باشند، U-Tube میتواند مزیت مهمی داشته باشد؛ در مقابل، اگر دسترسی و تمیزکاری داخل لوله اولویت اصلی باشد، Straight Tube ممکن است گزینه مناسبتری باشد.
انتخاب متریال لولههای U-Tube
متریال لوله باید بر اساس سیال، دما، فشار، خوردگی، سرعت جریان و شرایط بهرهبرداری انتخاب شود.
در طراحیهای اکسرلند، بسته به شرایط سرویس میتوان از متریالهایی مانند استنلس استیل 304، 316 و 316L، تیتانیوم و برخی آلیاژهای نیکل استفاده کرد.
برای مثال، انتخاب 316L به جای 304 صرفاً یک ارتقای عمومی محسوب نمیشود؛ این انتخاب باید با توجه به ترکیب شیمیایی سیال، دما و مکانیسم خوردگی مورد انتظار بررسی شود.
همین موضوع درباره تیتانیوم یا آلیاژهای نیکل نیز صدق میکند. هزینه بالاتر یک متریال زمانی توجیه فنی دارد که در مقابل شرایط واقعی سرویس، عمر و قابلیت اطمینان بیشتری ایجاد کند.
کاربردهای مبدل حرارتی U-Tube
مبدلهای U-Tube با توجه به طراحی میتوانند در صنایع مختلف مورد استفاده قرار گیرند، از جمله:
صنایع نفت، گاز و پتروشیمی
صنایع شیمیایی
نیروگاهها و سیستمهای بخار
صنایع غذایی و فرآیندی
سیستمهای گرمایش و سرمایش صنعتی
واحدهای فرآیندی با سیالات خورنده
سرویسهایی با دمای کاری بالا
سیستمهایی که با سیکلهای حرارتی مواجه هستند
نوع سیال، دما، فشار و بار حرارتی باید قبل از انتخاب تجهیز مشخص باشد تا آرایش و متریال مناسب انتخاب شود.
طراحی و ساخت سفارشی مبدل حرارتی U-Tube
مبدل U-Tube یک تجهیز استاندارد با ابعاد ثابت برای تمام پروژهها نیست. ابعاد پوسته، تعداد و قطر لولهها، طول مؤثر لوله، تعداد پاسها، ضخامت قطعات، آرایش بافلها و متریال بر اساس شرایط سرویس تعیین میشوند.
اکسرلند امکان طراحی و ساخت سفارشی مبدل U-Tube را بر اساس مشخصات فرآیندی پروژه فراهم میکند.
برای شروع طراحی، اطلاعات زیر معمولاً مورد نیاز است:
نوع سیال سمت لوله و سمت پوسته
دبی هر دو سیال
دمای ورودی و خروجی
فشار کاری
بار حرارتی مورد نیاز
افت فشار مجاز
جنس موردنظر یا محدودیتهای متریال
شرایط خوردگی و رسوبگذاری
استاندارد طراحی موردنیاز
محدودیتهای ابعادی و نصب
در پروژههایی که استاندارد طراحی TEMA در مشخصات فنی مطرح است، استاندارد TEMA در مبدلهای پوسته و لوله نیز باید در مرحله طراحی و انتخاب نوع مبدل بررسی شود.
قیمت مبدل حرارتی U-Tube چگونه تعیین میشود؟
قیمت مبدل حرارتی U-Tube یک عدد ثابت نیست و به مشخصات فنی تجهیز وابسته است.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
ظرفیت حرارتی مورد نیاز
ابعاد و تعداد لولهها
جنس لولهها
جنس و ضخامت پوسته
فشار و دمای طراحی
نوع و تعداد اتصالات
استانداردهای طراحی و ساخت
شرایط خوردگی و انتخاب متریال
الزامات بازرسی و تست
محدودیتهای ابعادی و اجرایی پروژه
در نتیجه، قیمت یک مبدل U-Tube با لوله استنلس استیل، تیتانیوم یا آلیاژ نیکل را نمیتوان صرفاً بر اساس ظرفیت حرارتی با یکدیگر مقایسه کرد.
برای شناخت عوامل مؤثر بر هزینه در مبدلهای پوسته و لوله، میتوانید عوامل مؤثر بر قیمت مبدل پوسته و لوله را نیز بررسی کنید.
خرید مبدل حرارتی U-Tube
برای خرید مبدل حرارتی U-Tube، بهتر است درخواست قیمت بر اساس مشخصات واقعی فرآیند ارسال شود. ارائه ظرفیت بهتنهایی برای انتخاب یا قیمتگذاری دقیق کافی نیست.
در صورت ارسال اطلاعات فرآیندی شامل دما، فشار، دبی، نوع سیالات، بار حرارتی و متریال موردنظر، امکان بررسی فنی و تعیین مشخصات مناسب مبدل وجود دارد.
اکسرلند مبدل حرارتی U-Tube را بهصورت سفارشی و متناسب با شرایط پروژه طراحی و تولید میکند.
برای استعلام قیمت و بررسی امکان ساخت، مشخصات فرآیندی پروژه خود را ارسال کنید تا انتخاب مبدل بر اساس شرایط واقعی سرویس انجام شود.
چرا خرید مبدل یوتیوب از اکسرلند؟
تولید سفارشی
استفاده از متریال استاندارد و تأییدشده
طراحی تحت استاندارد ASME Section VIII
تست نشتی، فشار و کیفیت
خدمات پس از فروش سریع
تجربه پروژههای بزرگ صنعتی
سازنده مبدل حرارتی U-Tube
اکسرلند بهعنوان سازنده و تولید کننده مبدل حرارتی U-Tube، این تجهیزات را بر اساس شرایط فرآیندی و مشخصات فنی پروژه طراحی و تولید میکند. بنابراین مشخصات مبدل صرفاً بر اساس یک مدل آماده یا ظرفیت اسمی تعیین نمیشود و پارامترهایی مانند نوع و دبی سیال، دمای کاری، فشار، بار حرارتی، افت فشار مجاز، متریال و محدودیتهای نصب در انتخاب نهایی مؤثر هستند.
در ساخت مبدل حرارتی U-Tube، انتخاب جنس لوله و پوسته، ابعاد مجموعه لولهها، تعداد پاسها، آرایش بافلها و مشخصات تیوبشیت باید با شرایط واقعی سرویس هماهنگ باشد. این موضوع بهخصوص در پروژههایی که با اختلاف دمای زیاد، سیکلهای حرارتی یا سیالات خورنده مواجه هستند اهمیت دارد.
اکسرلند امکان ساخت سفارشی مبدل حرارتی U-Tube را متناسب با نیاز پروژه فراهم میکند و مشخصات فنی تجهیز میتواند بر اساس الزامات فرآیندی، مکانیکی و استانداردهای موردنیاز پروژه تعیین شود.
برای دریافت پیشنهاد فنی و استعلام قیمت، اطلاعاتی مانند دبی سیالات، دمای ورود و خروج، فشار کاری، بار حرارتی، نوع سیالات و متریال موردنظر را ارسال کنید.
