مبدل حرارتی پوسته و لوله چیست؟

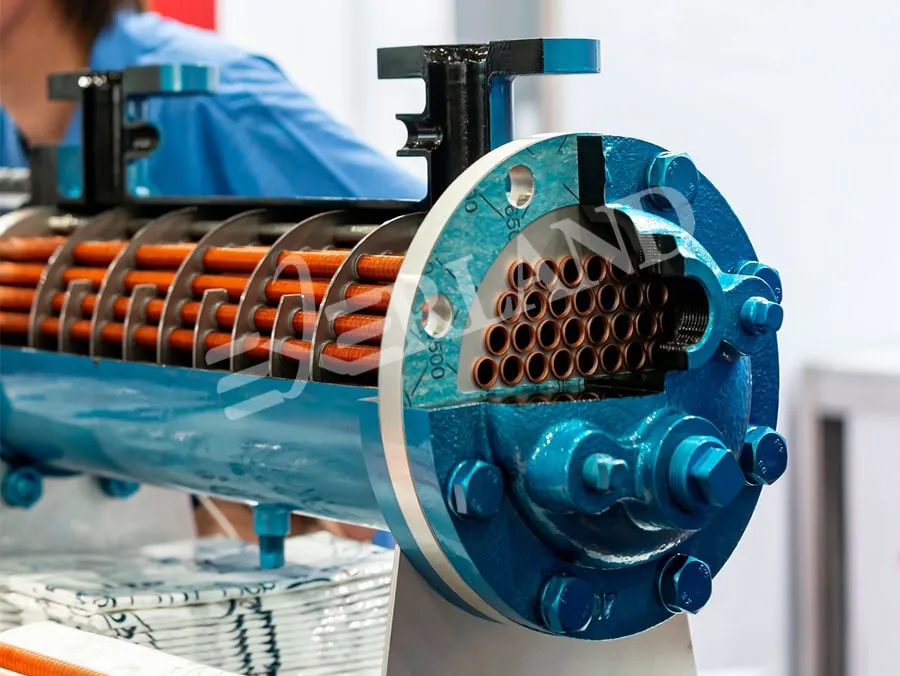

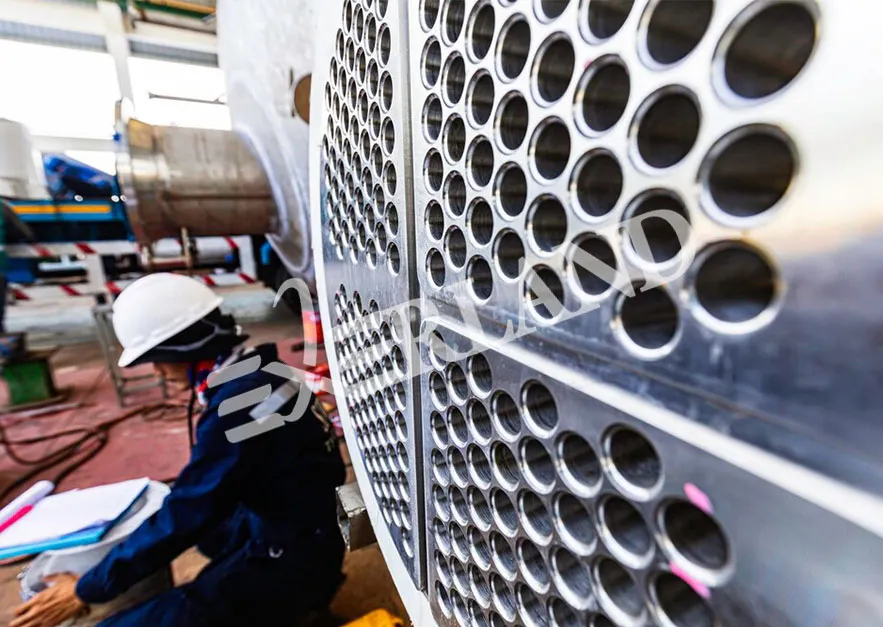

مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از رایج‌ترین انواع مبدل‌ها در صنعت است. این نوع مبدل از مجموعه‌ای از لوله‌های داخلی و یک پوسته خارجی تشکیل شده که سیال گرم از یک طرف (معمولاً داخل لوله‌ها) و سیال سرد از طرف دیگر (معمولاً داخل پوسته) عبور می‌کند. انتقال حرارت از طریق جداره لوله‌ها صورت می‌گیرد.
این مبدل‌ها به‌دلیل مقاومت بالا در برابر فشار و دما، گزینه‌ای مطمئن برای فرآیندهای سنگین مانند پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها و صنایع فولاد محسوب می‌شوند.
مبدل صفحه‌ای چیست و چطور کار می‌کند؟
مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) با ساختاری فشرده از صفحات فلزی موج‌دار، امکان انتقال حرارت بسیار مؤثر و یکنواخت بین دو سیال را فراهم می‌کند. در این مبدل‌ها، صفحات به‌صورت موازی و با درزگیرهای لاستیکی یا جوشکاری شده کنار هم چیده می‌شوند و سیال‌ها به‌صورت متناوب در میان آن‌ها جریان می‌یابند.
مزیت اصلی این فناوری، سطح تبادل حرارتی بالا در کمترین فضا است؛ به همین دلیل در فضاهای محدود و کاربردهای بهداشتی مانند صنایع غذایی، دارویی و تهویه مطبوع کاربرد گسترده دارد.
مزایا و معایب هر نوع
مبدل حرارتی پوسته و لوله
-
✅ مقاومت بالا در برابر فشار و خوردگی
-
✅ مناسب برای سیالات با ذرات معلق یا گرانروی بالا
-
❌ ابعاد بزرگ‌تر و وزن بیشتر
-
❌ دشواری در نظافت داخلی و تعمیرات
مبدل صفحه‌ای
-
✅ بازده حرارتی بسیار بالا
-
✅ طراحی فشرده و اشغال فضای کم
-
✅ سهولت در نظافت و نگهداری
-
❌ حساسیت بیشتر به آلودگی یا گرفتگی
-
❌ محدودیت در تحمل فشار بالا

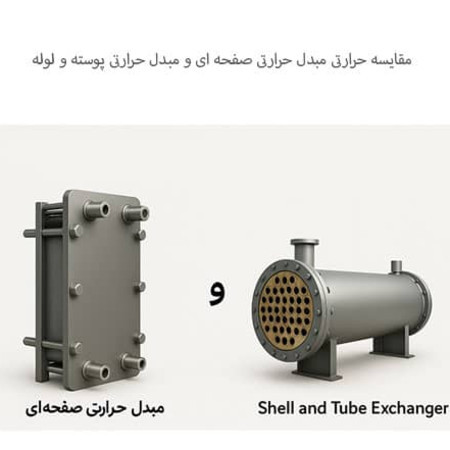

جدول مقایسه مبدل حرارتی پوسته و لوله و صفحه‌ای
| معیار | مبدل حرارتی صفحه‌ای | مبدل حرارتی پوسته و لوله |
|---|---|---|
| جنس رایج | فولاد ضدزنگ، تیتانیوم | فولاد کربنی، فولاد ضدزنگ |
| کاربرد | صنایع غذایی، دارویی، HVAC | نفت، گاز، پتروشیمی، فولاد |
| بازده انتقال حرارت | بسیار بالا | متوسط |
| هزینه تعمیر و نگهداری | کم | بالا |
| افت فشار | زیاد | کم تا متوسط |
جدول مشخصات کلیدی مبدل حرارتی
| ویژگی فنی | مقدار |
| فشار کاری | تا 16 بار |
| متریال | فولاد ضدزنگ یا آلیاژی |
| بازده حرارتی | تا 92٪ |
| صنایع هدف | نفت، گاز، دارویی، غذایی، فلزات |

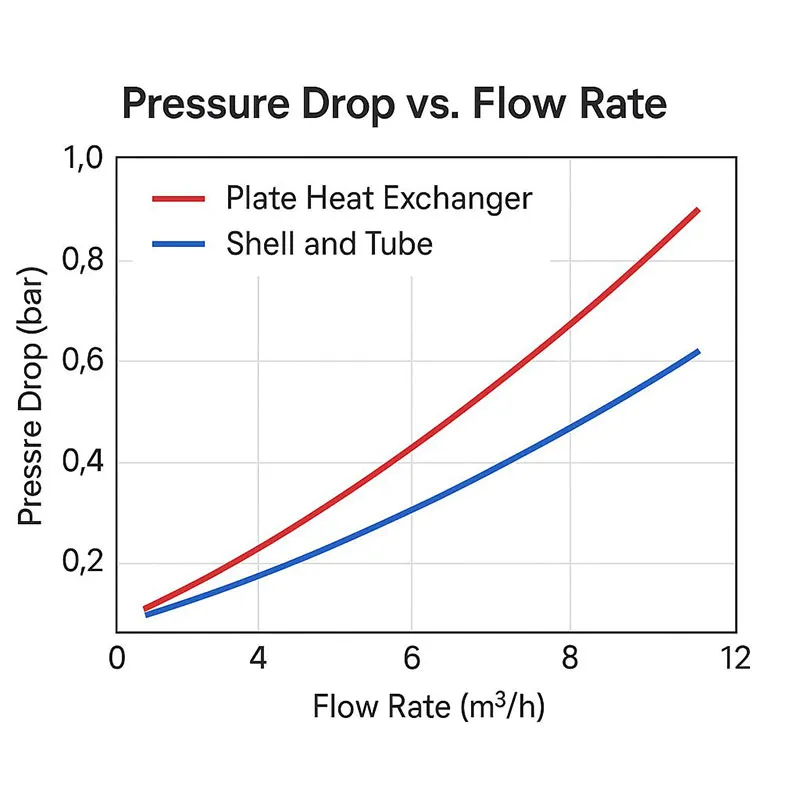

افت فشار در برابر نرخ جریان در انواع مبدل حرارتی
📊 در نمودار زیر، رابطه‌ی نرخ جریان سیال با افت فشار در مبدل حرارتی صفحه‌ای و مبدل حرارتی پوسته و لوله نمایش داده شده است. افت فشار بیشتر در مدل صفحه‌ای نشان‌دهنده مسیر جریان پیچیده‌تر و تراکم بالاتر صفحات است که در انتخاب تجهیز، به‌ویژه در سیستم‌های با محدودیت فشار، اهمیت دارد.
مقایسه راندمان انتقال حرارت نسبت به اختلاف دمای سیال
📈 این نمودار بیانگر عملکرد حرارتی دو نوع مبدل در برابر اختلاف دمای ورودی و خروجی سیال است. همان‌طور که مشاهده می‌شود، راندمان حرارتی مبدل حرارتی صفحه‌ای در اختلاف دماهای کمتر بالاتر است که آن را برای کاربردهای بازیافت حرارت و فرآیندهای انرژی‌محور مناسب‌تر می‌سازد.
کدام مناسب‌تر است؟مبدل صفحه ای یا مبدل پوسته و لوله
پاسخ به این سؤال به شرایط عملیاتی پروژه، نوع سیال، فضای موجود، بودجه و اهداف فنی بستگی دارد:
-
اگر به دنبال عملکرد پایدار در شرایط سخت هستید، مبدل حرارتی پوسته و لوله انتخابی قابل اعتماد است.
-
اگر هدف شما بازده بالا در فضای کم و نگهداری آسان باشد، خرید مبدل حرارتی صفحه ای گزینه‌ای ایده‌آل است.
توصیه می‌کنیم برای دریافت پیشنهاد دقیق با توجه به نیاز پروژه، از خدمات مشاوره تخصصی در انتخاب مبدل حرارتی در اکسرلند بهره‌مند شوید.
سؤالات متداول مهندسان صنعتی
آیا مبدل صفحه‌ای قابلیت سفارشی‌سازی دارد؟
بله. بر اساس دبی، دما، نوع سیال و جنس مورد نیاز، طراحی دقیق انجام می‌شود.
کدام مبدل برای سیال با ذرات معلق مناسب‌تر است؟
مبدل حرارتی پوسته و لوله به‌دلیل قطر بالای لوله‌ها، مقاومت بیشتری نسبت به گرفتگی دارد.
آیا امکان استفاده از هر دو نوع در یک پروژه وجود دارد؟
بله، در برخی پروژه‌های صنعتی، استفاده ترکیبی از مبدل‌های مختلف به‌منظور بهینه‌سازی مصرف انرژی متداول است.
اقدامات نهایی برای خرید
در انتخاب بین مبدل حرارتی صفحه‌ای و مبدل حرارتی پوسته و لوله، هیچ گزینه‌ای مطلقاً بهتر نیست؛ بلکه تطابق دقیق با شرایط پروژه تعیین‌کننده است. کارشناسان ما در اکسرلند آماده‌اند تا با بررسی نیاز فنی پروژه شما، بهترین گزینه را پیشنهاد دهند.
📞 برای انتخاب دقیق‌ترین تجهیز حرارتی با توجه به نیاز پروژه، همین حالا با مشاوران اکسرلند تماس بگیرید.
🔍 از محصولات تخصصی ما در زمینه مبدل حرارتی صنعتی بازدید کنید.
