راهنمای مهندسی انتخاب مبدل حرارتی هواخنک بر اساس شرایط اقلیمی و فرآیندی ایران

۱۴۰۵/۰۲/۲۱26 دقیقه علمی113 مطالعهتیم مهندسی اکسرژی
راهنمای مهندسی انتخاب مبدل حرارتی هواخنک بر اساس شرایط اقلیمی و فرآیندی ایران

چرا انتخاب مبدل هواخنک در ایران یک تصمیم حیاتی مهندسی است؟

در طراحی واحدهای فرآیندی، انتخاب سیستم خنک‌کاری فقط یک انتخاب تجهیز نیست، بلکه یک تصمیم استراتژیک در سطح طراحی کل پالایشگاه یا پتروشیمی محسوب می‌شود. در ایران، این تصمیم اهمیت بیشتری پیدا می‌کند، چون شرایط اقلیمی کشور به‌طور مستقیم روی عملکرد مبدل‌های حرارتی هواخنک (Air Cooled Heat Exchanger) اثر می‌گذارد.

ایران کشوری با تنوع شدید اقلیمی است؛ از مناطق بسیار گرم و خشک در جنوب و مرکز گرفته تا مناطق مرطوب در شمال و نواحی صنعتی آلوده. این تنوع باعث می‌شود طراحی یک مبدل هواخنک که در عسلویه عملکرد مطلوبی دارد، الزاماً در تبریز یا اصفهان همان رفتار را نداشته باشد. همین موضوع باعث شده انتخاب مبدل هواخنک (Air Cooled Heat Exchanger / Fin Fan Cooler) یک مسئله کاملاً مهندسی و وابسته به تحلیل شرایط محیطی باشد، نه یک انتخاب ساده بر اساس کاتالوگ.

در بسیاری از پروژه‌های صنعتی ایران، محدودیت منابع آب نیز نقش تعیین‌کننده دارد. در گذشته، سیستم‌های Water-Cooled رایج بودند، اما امروز به دلیل بحران آب صنعتی، هزینه تصفیه و محدودیت‌های زیست‌محیطی، استفاده از مبدل‌های هواخنک به‌عنوان یک راهکار پایدار و اقتصادی افزایش یافته است. با این حال، این جایگزینی بدون طراحی دقیق اقلیمی می‌تواند منجر به کاهش راندمان، افزایش مصرف انرژی فن‌ها و حتی عدم رسیدن به Duty طراحی شود.

در نتیجه، مهندس طراح باید بتواند بین سه عامل اصلی تعادل برقرار کند:

  • شرایط اقلیمی محل نصب

  • مشخصات فرآیندی (Process Duty)

  • محدودیت‌های اقتصادی و انرژی

در کنار مبدل‌های هواخنک، مبدل های حرارتی صفحه ای (Plate Heat Exchanger) نیز در بسیاری از واحدهای فرآیندی به‌عنوان گزینه‌ای کارآمد برای انتقال حرارت مطرح هستند. این مبدل‌ها از مجموعه‌ای از صفحات فلزی نازک و موج‌دار تشکیل شده‌اند که سیالات گرم و سرد به‌صورت متناوب در کانال‌های بین آن‌ها جریان می‌یابند. طراحی خاص صفحات باعث ایجاد آشفتگی در جریان و در نتیجه افزایش ضریب انتقال حرارت می‌شود؛ به همین دلیل مبدل‌های صفحه‌ای معمولاً نسبت به مبدل‌های پوسته و لوله در ابعاد کوچک‌تر قادر به انتقال حرارت بیشتری هستند.

در صنایع نفت، گاز و پتروشیمی ایران، مبدل‌های صفحه‌ای بیشتر در کاربردهایی مانند خنک‌کاری آب فرآیندی، سیستم‌های بازیابی حرارت، پیش‌گرم‌کن‌ها و واحدهای یوتیلیتی مورد استفاده قرار می‌گیرند. مزیت اصلی این مبدل‌ها راندمان حرارتی بالا، حجم و وزن کم، و امکان افزایش ظرفیت با افزودن صفحات بیشتر است. با این حال، محدودیت‌هایی مانند حساسیت به گرفتگی (Fouling)، محدودیت فشار و دما در برخی طراحی‌ها، و نیاز به کیفیت مناسب سیال از جمله عواملی هستند که در انتخاب آن‌ها باید مدنظر قرار گیرند.

در شرایطی که منابع آب در دسترس باشد و کیفیت سیال کنترل شود، استفاده از مبدل‌های صفحه‌ای می‌تواند به‌عنوان یک گزینه مکمل در کنار سیستم‌های هواخنک در طراحی شبکه انتقال حرارت پالایشگاه‌ها و مجتمع‌های پتروشیمی مطرح شود. انتخاب نهایی میان این فناوری‌ها وابسته به تحلیل دقیق شرایط فرآیندی، محدودیت‌های محیطی و الزامات اقتصادی پروژه است.

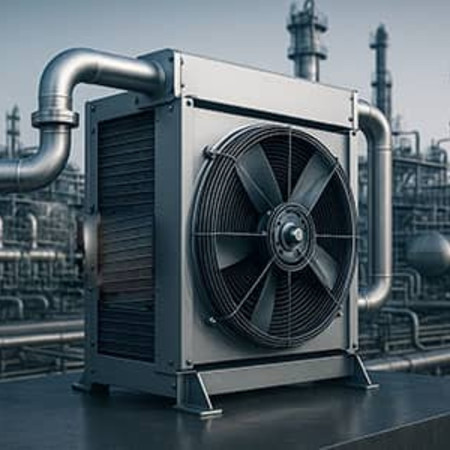

معرفی مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)

مبدل حرارتی هواخنک یا Air Cooled Heat Exchanger تجهیزی است که در آن، انتقال حرارت بین سیال فرآیندی و هوای محیط انجام می‌شود. برخلاف مبدل های آب خنک که از آب به‌عنوان سیال ثانویه استفاده می‌کنند، در این سیستم هوا نقش عامل خنک‌کننده را ایفا می‌کند.

ساختار کلی این تجهیز شامل اجزای زیر است:

  • Tube Bundle (دسته لوله‌ها)

  • Fin Tubes (لوله‌های فین‌دار)

  • Axial Fans (فن‌های محوری)

  • Plenum Chamber (محفظه توزیع هوا)

  • Structure Frame (سازه نگهدارنده)

در این سیستم، سیال فرآیندی داخل لوله‌ها جریان دارد و هوا توسط فن‌ها از روی سطح فین‌دار عبور می‌کند. فین‌ها نقش افزایش سطح انتقال حرارت را دارند و باعث می‌شوند راندمان انتقال حرارت با وجود ضریب انتقال حرارت پایین هوا، قابل قبول شود.

نکته کلیدی در طراحی این تجهیزات این است که هوا نسبت به آب، ظرفیت گرمایی پایین‌تری دارد. بنابراین برای رسیدن به همان میزان انتقال حرارت، باید:

  • سطح انتقال حرارت افزایش یابد

  • یا دبی هوا بالا برود

  • یا هر دو بهینه شوند

همین موضوع باعث می‌شود طراحی Air Cooled Heat Exchanger به شدت به شرایط محیطی وابسته باشد.

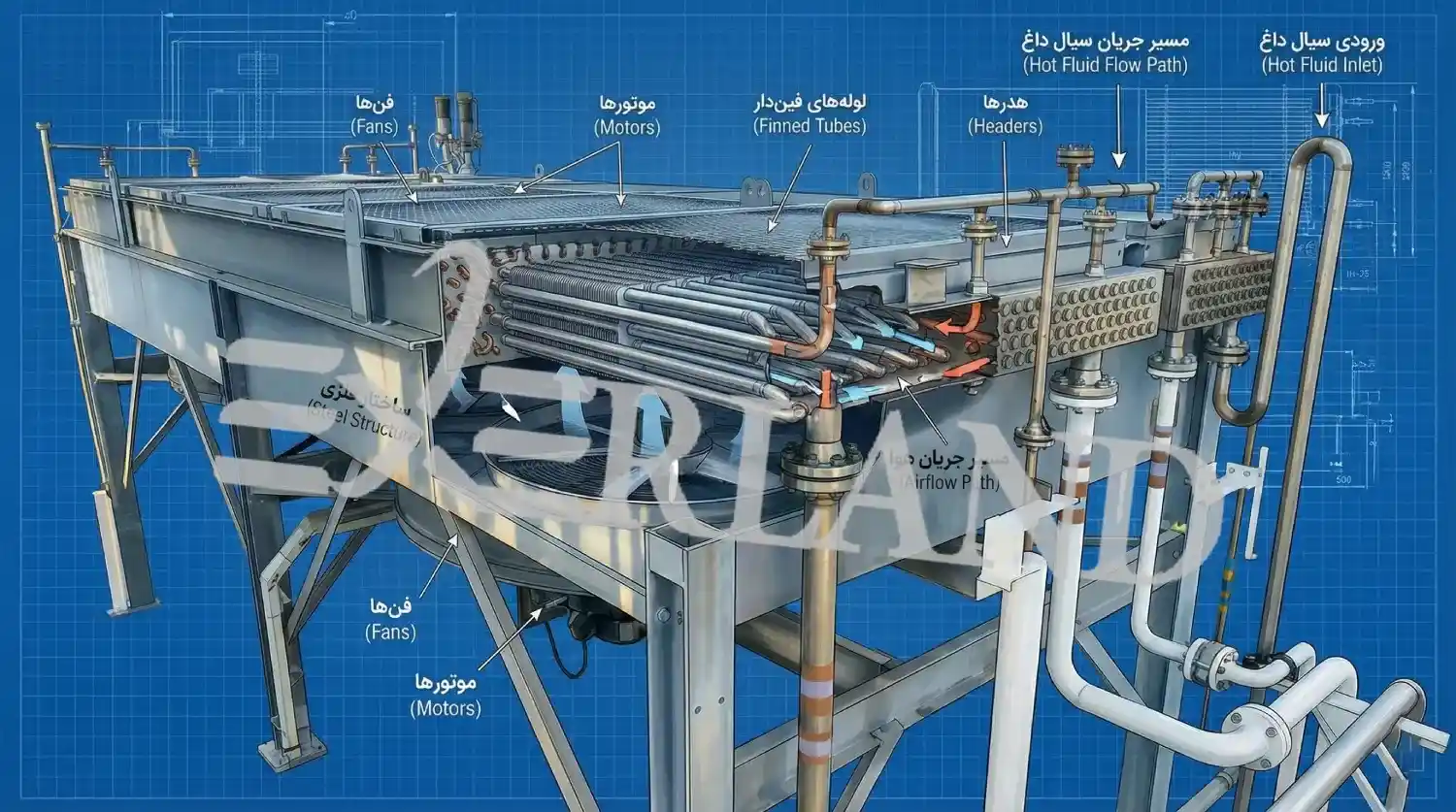

معرفی مبدل حرارتی هواخنک


تفاوت مبدل هواخنک با مبدل‌های آب‌خنک در صنعت ایران

در ایران، انتخاب بین سیستم های هواخنک و آب‌خنک یکی از تصمیم‌های کلیدی طراحی است. هر کدام مزایا و محدودیت‌های خاص خود را دارند.

مصرف آب

در مبدل‌های آب‌خنک، حجم بسیار زیادی آب در گردش است که نیاز به:

  • Cooling Tower

  • سیستم تصفیه

  • Blowdown

  • Make-up Water

دارد. در مقابل، مبدل هواخنک تقریباً بدون مصرف آب کار می‌کند که در شرایط کم‌آبی ایران یک مزیت استراتژیک محسوب می‌شود.

راندمان حرارتی

مبدل‌های آب‌خنک معمولاً ضریب انتقال حرارت بالاتری دارند، زیرا آب هدایت حرارتی بسیار بهتری نسبت به هوا دارد. اما در مقابل، مبدل‌های هواخنک به شدت به شرایط دمای محیط وابسته هستند.

هزینه بهره‌برداری

در نگاه بلندمدت، مبدل هواخنک معمولاً OPEX پایین‌تری دارد چون:

  • مصرف آب ندارد

  • نیاز به تصفیه ندارد

  • سیستم Cooling Tower حذف می‌شود

اما در عوض، مصرف برق فن‌ها می‌تواند قابل توجه باشد.

نگهداری و تعمیرات

مبدل‌های هواخنک معمولاً نگهداری ساده‌تری دارند، اما در مناطق گرد و غباری ایران نیاز به Cleaning دوره‌ای فین‌ها دارند. در مقابل، سیستم‌های آب‌خنک پیچیدگی بیشتری در نگهداری دارند.


شرایط اقلیمی ایران و تاثیر آن بر طراحی مبدل هواخنک

یکی از مهم‌ترین پارامترهای طراحی Air Cooled Heat Exchanger در ایران، شرایط اقلیمی محل نصب است. ایران از نظر طراحی حرارتی به چند منطقه کلیدی تقسیم می‌شود:

مناطق گرم و خشک (جنوب و مرکز ایران)

مانند:

  • عسلویه

  • ماهشهر

  • یزد

  • کرمان

ویژگی‌ها:

  • دمای محیط بالا (گاهی بالای 45°C)

  • رطوبت پایین

  • تابش شدید خورشید

  • Dust Load بالا

اثر بر طراحی:

  • افزایش شدید سطح انتقال حرارت مورد نیاز

  • نیاز به Oversizing

  • افزایش توان فن‌ها

مناطق مرطوب (شمال ایران)

مانند:

  • گیلان

  • مازندران

ویژگی‌ها:

  • رطوبت بالا

  • دمای معتدل‌تر

  • خوردگی بیشتر

اثر بر طراحی:

  • افزایش ریسک خوردگی فین‌ها

  • کاهش راندمان انتقال حرارت به دلیل اشباع رطوبتی هوا

  • نیاز به متریال مقاوم‌تر

مناطق صنعتی آلوده

مانند:

  • اصفهان

  • تهران صنعتی

  • عسلویه (به دلیل گازهای صنعتی)

ویژگی‌ها:

  • گرد و غبار صنعتی

  • ذرات معلق

  • آلودگی شیمیایی

اثر بر طراحی:

  • افزایش Fouling روی فین‌ها

  • کاهش راندمان در طول زمان

  • نیاز به Cleaning دوره‌ای

در کنار مبدل های هواخنک، در برخی واحدهای فرآیندی از مبدل های حرارتی برقی (Electric Heaters / Electric Heat Exchangers) نیز به‌عنوان تجهیز مکمل برای کنترل دما، پیش‌گرمایش سیالات و جبران افت حرارتی استفاده می‌شود. این تجهیزات با تبدیل مستقیم انرژی الکتریکی به حرارت، امکان کنترل دقیق دما را فراهم می‌کنند و به‌ویژه در شرایطی که دسترسی به سیال گرم‌کننده‌ای مانند بخار یا روغن داغ محدود باشد، گزینه‌ای مناسب محسوب می‌شوند.

با این حال، عملکرد و انتخاب مبدل‌های حرارتی الکتریکی نیز در ایران به‌طور غیرمستقیم تحت تأثیر شرایط اقلیمی و زیرساختی قرار دارد. در مناطق بسیار سرد، این تجهیزات می‌توانند برای جلوگیری از افت دمای سیال، یخ‌زدگی خطوط و پایدار نگه داشتن شرایط عملیاتی به کار روند. از سوی دیگر، در مناطق گرم و صنعتی که مصرف برق بالا و محدودیت ظرفیت شبکه وجود دارد، استفاده گسترده از این نوع مبدل‌ها باید با ملاحظات اقتصادی، مصرف انرژی و قابلیت اطمینان شبکه برق همراه باشد.

بنابراین، همان‌طور که انتخاب مبدل هواخنک در ایران نیازمند تحلیل دقیق شرایط محیطی است، به‌کارگیری مبدل‌های حرارتی الکتریکی نیز باید بر اساس بررسی هم‌زمان شرایط اقلیمی، دسترسی به انرژی، حساسیت فرآیند و الزامات بهره‌برداری انجام شود. در بسیاری از پروژه‌ها، این تجهیزات نه به‌عنوان جایگزین کامل، بلکه به‌عنوان بخشی از یک راهبرد ترکیبی برای مدیریت حرارت در کنار مبدل‌های هواخنک و سایر تجهیزات انتقال حرارت مورد استفاده قرار می‌گیرند.

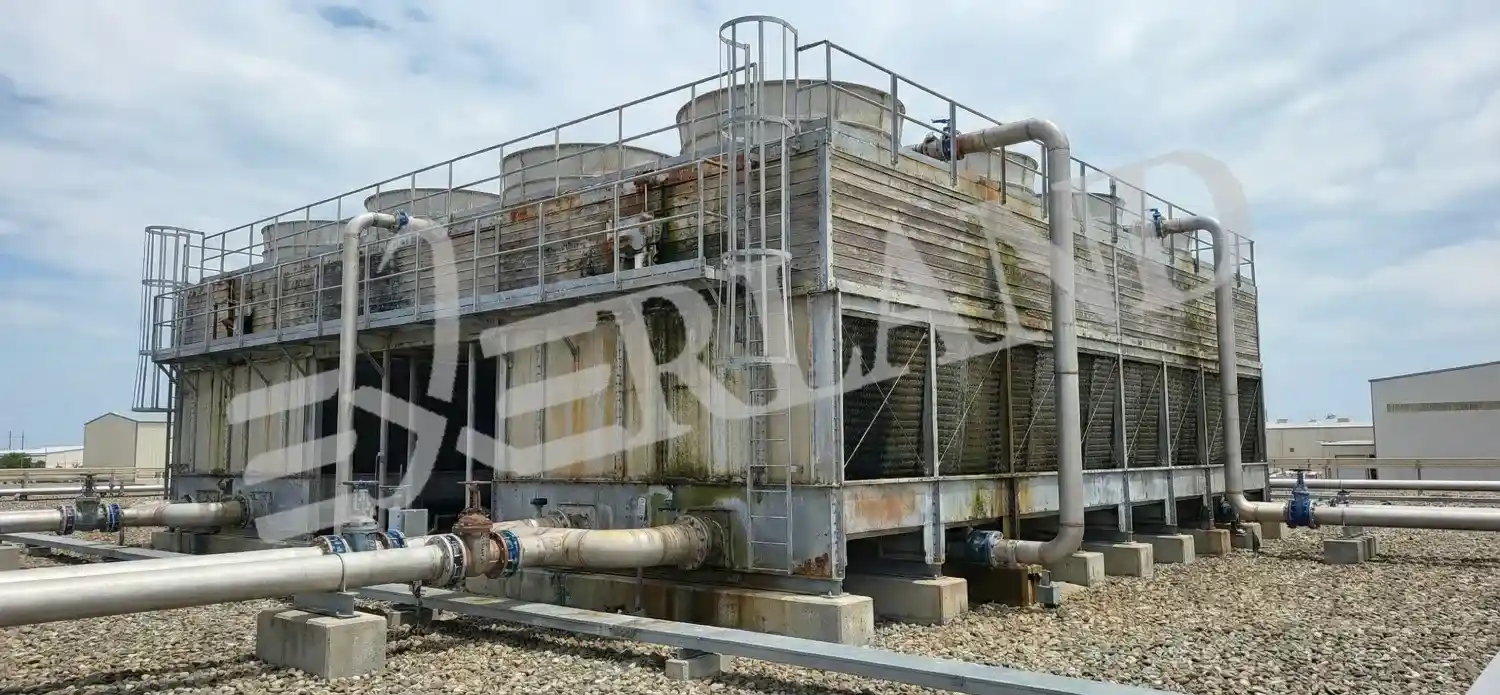

شرایط اقلیمی ایران و تاثیر آن بر طراحی مبدل هواخنک


مفهوم دمای طراحی مبدل حرارتی هواخنک(Design Ambient Temperature)

در طراحی مبدل‌های هواخنک، یکی از مهم‌ترین پارامترها دمای محیط طراحی است. این دما معمولاً بدترین شرایط اقلیمی در تابستان را در نظر می‌گیرد، نه میانگین سالانه.

اگر این مقدار اشتباه انتخاب شود، مبدل در روزهای پیک تابستانی قادر به تامین Duty طراحی نخواهد بود.

 دمای طراحی موثر محیط

T_design = T_max_ambient + Safety Margin

در اینجا:

  • T_max_ambient = بیشترین دمای ثبت شده منطقه

  • Safety Margin = حاشیه اطمینان طراحی (معمولاً 2 تا 5 درجه)

در ایران، این مقدار در جنوب کشور می‌تواند به بیش از 50°C برسد که تاثیر مستقیم روی سایزینگ مبدل دارد.

بیشتر بخوانید : همه چیز درباره مبدل حرارتی بخار صنعتی: کاربرد، انواع و نکات انتخاب تخصصی


کاربردهای مبدل هواخنک در صنایع ایران

مبدل‌های هواخنک در صنایع مختلف ایران به‌صورت گسترده استفاده می‌شوند:

  • پالایشگاه‌ها (Cooling of Hydrocarbon Streams)

  • پتروشیمی‌ها (Reactor Effluent Cooling)

  • نیروگاه‌ها (Steam Condensation Auxiliary Systems)

  • صنایع فولاد (Cooling of Hydraulic Oils)

  • واحدهای گاز (Gas Compression Intercoolers)


اشتباهات رایج در انتخاب مبدل هواخنک

در پروژه‌های واقعی ایران، چند اشتباه بسیار رایج وجود دارد که مستقیماً روی عملکرد سیستم تاثیر می‌گذارد:

نادیده گرفتن دمای پیک تابستان

طراحی بر اساس دمای میانگین به جای دمای حداکثر باعث undersizing می‌شود.

انتخاب Fan نامناسب

انتخاب اشتباه بین Fixed Pitch و Variable Pitch می‌تواند مصرف انرژی را افزایش دهد.

عدم توجه به Dust Loading

در مناطق صنعتی ایران، گرد و غبار می‌تواند راندمان را به شدت کاهش دهد.

 طراحی اشتباه Fin Density

Fin بیش از حد متراکم → گرفتگی سریع
Fin کم → کاهش راندمان

عدم در نظر گرفتن شرایط اضطراری

مثل Heat Wave یا Shutdown شرایط خاص

در پروژه‌های واقعی ایران، چند اشتباه بسیار رایج در طراحی و انتخاب تجهیزات انتقال حرارت وجود دارد که مستقیماً بر عملکرد و بهره‌وری سیستم تأثیر می‌گذارد. یکی از این موارد، انتخاب نادرست نوع مبدل حرارتی بدون توجه به شرایط واقعی فرآیند و محیط است. برای مثال، در برخی پروژه‌ها استفاده از مبدل‌های هواخنک بدون در نظر گرفتن دمای بالای محیط یا گرد و غبار منطقه انجام می‌شود که در عمل باعث کاهش راندمان و افزایش مصرف انرژی فن‌ها می‌گردد.

در مقابل، در برخی کاربردها که انتقال حرارت پایدارتر و مستقل از شرایط اقلیمی مورد نیاز است، مبدل های پوسته و لوله (Shell and Tube Heat Exchanger) می‌توانند گزینه مناسب‌تری باشند. این نوع مبدل که یکی از رایج‌ترین تجهیزات انتقال حرارت در صنایع نفت، گاز و پتروشیمی محسوب می‌شود، از مجموعه‌ای از لوله‌ها در داخل یک پوسته تشکیل شده و امکان کار در فشار و دمای بالا را فراهم می‌کند. با این حال، در برخی پروژه‌ها بدون تحلیل دقیق اقتصادی و عملیاتی، این مبدل‌ها جایگزین سیستم‌های هواخنک یا بالعکس انتخاب می‌شوند.

بنابراین یکی از خطاهای رایج در طراحی، عدم انجام مقایسه مهندسی میان گزینه‌های مختلف مانند مبدل‌های هواخنک و مبدل‌های پوسته و لوله است. انتخاب صحیح این تجهیزات باید بر اساس شرایط اقلیمی، نوع سیال، محدودیت منابع آب، هزینه‌های بهره‌برداری و الزامات فرآیندی انجام شود تا سیستم خنک‌کاری بتواند عملکرد قابل‌اطمینان و پایدار در طول بهره‌برداری داشته باشد.


استانداردهای مهم در طراحی مبدل هواخنک

در طراحی صنعتی، رعایت استانداردها الزامی است. مهم‌ترین استاندارد در این حوزه:

  • API 661 (Air-Cooled Heat Exchangers for General Refinery Services)

این استاندارد شامل موارد زیر است:

  • طراحی مکانیکی

  • الزامات فن

  • محدودیت‌های ارتعاشی

  • معیارهای عملکرد

  • تست‌های پذیرش

استفاده از این استاندارد در پروژه‌های پالایشگاهی ایران تقریباً الزامی است.

در کنار استانداردهای مرتبط با مبدل‌های هواخنک، در بسیاری از واحدهای فرآیندی که از مبدل های حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) استفاده می‌کنند، رعایت استانداردهای مربوط به طراحی، انتخاب مواد و الزامات عملکرد نیز اهمیت دارد. این مبدل‌ها به دلیل راندمان بالا، ابعاد کوچک و قابلیت افزایش ظرفیت با افزودن صفحات بیشتر، در بسیاری از واحدهای یوتیلیتی، سیستم‌های خنک‌کاری آب، بازیابی حرارت و فرایندهای دمای پایین مورد استفاده قرار می‌گیرند.

استانداردهایی مانند ISO 15547 و EN 1048 در طراحی حرارتی، تست فشار، انتخاب گسکت‌ها، تعیین ضخامت صفحات و معیارهای تمیزکاری این مبدل‌ها مورد استناد قرار می‌گیرند. استفاده از این استانداردها به‌ویژه در شرایط عملیاتی ایران—که کیفیت آب و میزان رسوب‌گذاری متفاوت است—برای جلوگیری از نشتی، افت راندمان و کاهش عمر گسکت‌ها ضروری است.بنابراین همانند API 661 در مبدل‌های هواخنک، رعایت استانداردهای طراحی و بهره‌برداری مبدل‌های صفحه‌ای واشردار نیز نقش کلیدی در اطمینان از عملکرد پایدار، کاهش هزینه‌های نگه‌داری و جلوگیری از توقف واحدهای صنعتی در ایران دارد.


سازنده مبدل حرارتی هواخنک


چرا اقلیم ایران در طراحی مبدل حرارتی هواخنک Air Cooled Heat Exchanger تعیین کننده است؟

در طراحی مبدل هواخنک (Air Cooled Heat Exchanger / Fin Fan Cooler)، سیال خنک‌کننده هواست. برخلاف آب که خواص تقریباً پایدار دارد، هوا یک سیال کاملاً وابسته به شرایط محیطی است.

در ایران سه عامل به‌صورت مستقیم عملکرد مبدل را تغییر می‌دهند:

  • دمای محیط (Ambient Temperature)
  • رطوبت نسبی (Relative Humidity)
  • میزان گرد و غبار (Dust & Particulate Load)

نکته مهندسی مهم:
در طراحی صنعتی، «هوا» یک سیال ثابت در نظر گرفته نمی‌شود؛ بلکه یک سیال متغیر اقلیمی است. همین موضوع باعث می‌شود یک طراحی موفق در عسلویه، در شمال ایران یا اصفهان الزاماً عملکرد مشابه نداشته باشد.

در مبدل های هواخنک عمودی (Vertical Air Cooler) حساسیت به شرایط اقلیمی حتی بیشتر است، چون مسیر مکش/دهش هوا به باد محیط، گرد و غبار و تغییرات چگالی هوا وابستگی مستقیم دارد. بنابراین طراحی مناسب برای اقلیم گرم و غبارآلود (مثل عسلویه یا مناطق مرکزی ایران) ممکن است در اقلیم مرطوب یا سرد عملکرد متفاوتی نشان دهد.


منطقه بندی مهندسی ایران برای طراحی مبدل هواخنک

زون بسیار گرم و خشک (Hot Dry Zone)

شامل:

  • عسلویه
  • ماهشهر
  • یزد
  • کرمان

ویژگی‌ها:

  • دمای محیط بسیار بالا (تا 50°C)
  • رطوبت پایین
  • تابش خورشیدی شدید
  • Dust Load بالا

 اثر بر طراحی:

  • کاهش شدید ΔT موثر (Driving Force)
  • نیاز به Oversizing جدی
  • افزایش سطح فین (Fin Area)
  • نیاز به Fan با توان بالا یا VSD

 نکته مهندسی:

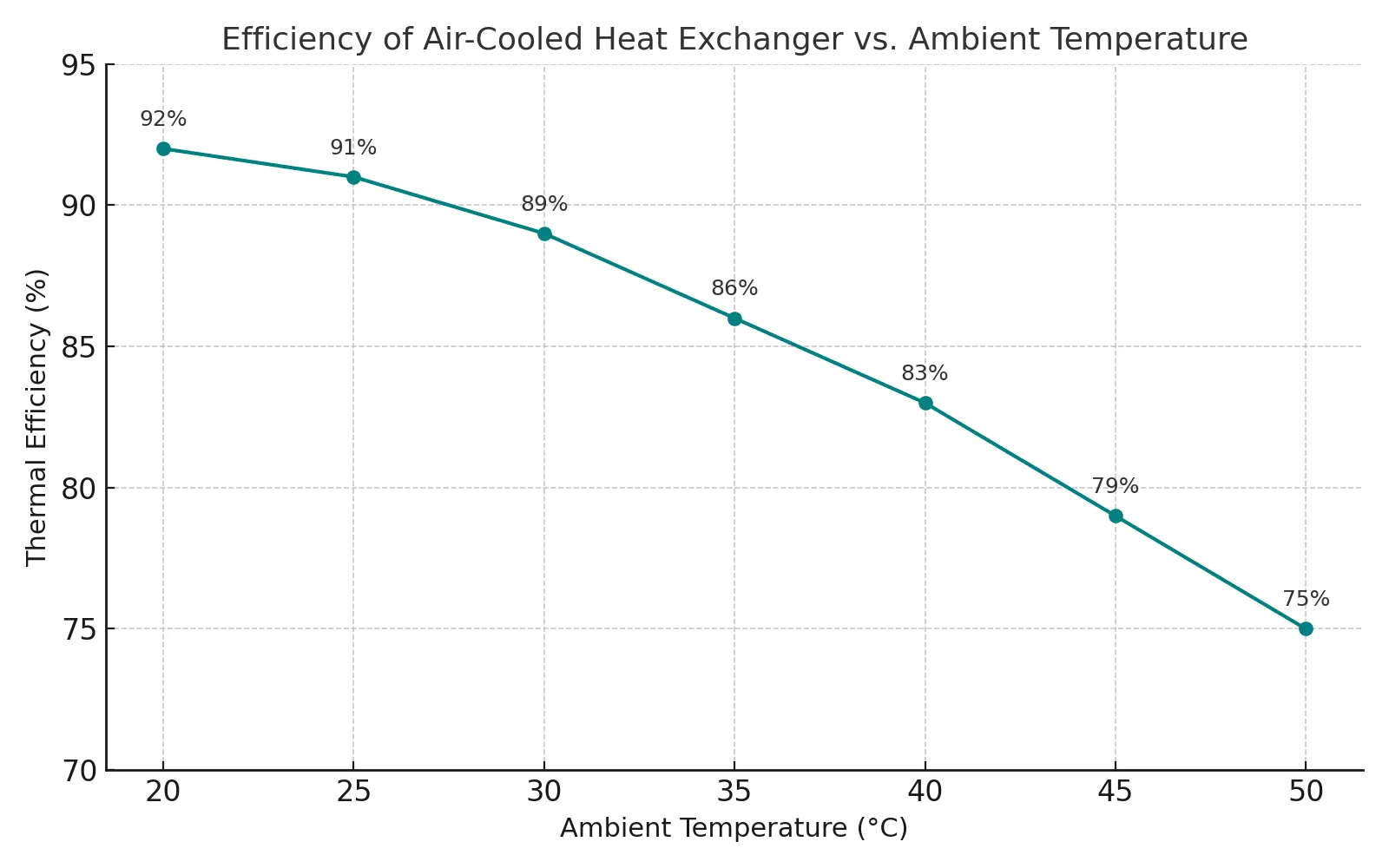

در این مناطق، هر 1°C افزایش دمای محیط می‌تواند 2 تا 4٪ کاهش ظرفیت حرارتی ایجاد کند.در این زون‌ها اغلب از مبدل های هواخنک فین تیوب (Fin-Tube Air Cooled Heat Exchanger) استفاده می‌شود، اما به دلیل دمای بسیار بالا و گرد و غبار شدید، طراحی باید با افزایش سطح فین، انتخاب جنس مناسب فین و درنظر گرفتن Fouling Factor بالاتر انجام شود تا افت راندمان در طول زمان کنترل گردد.


 زون نیمه‌گرم و صنعتی (Industrial Mixed Zone)

شامل:

  • اصفهان
  • تهران صنعتی
  • اراک

ویژگی‌ها:

  • دمای متوسط تا بالا
  • آلودگی صنعتی
  • گرد و غبار قابل توجه

 اثر بر طراحی:

  • Fouling عامل اصلی کاهش راندمان است
  • نیاز به Fin با فاصله مناسب
  • افزایش دوره‌های Cleaning
 نکته:
در این زون، مشکل اصلی دما نیست، بلکه افت تدریجی راندمان در طول زمان است.در زون‌های صنعتی مانند اصفهان و اراک، استفاده از مبدل های هواخنک رادیاتور پره ای (Finned Radiator Type Heat Exchanger) رایج است، اما به دلیل آلودگی و ذرات صنعتی، گرفتگی پره‌ها (Fin Blockage) و افزایش Fouling باعث افت تدریجی راندمان می‌شود؛ بنابراین انتخاب فاصله پره مناسب و پیش‌بینی برنامه Cleaning دوره‌ای در طراحی ضروری است.

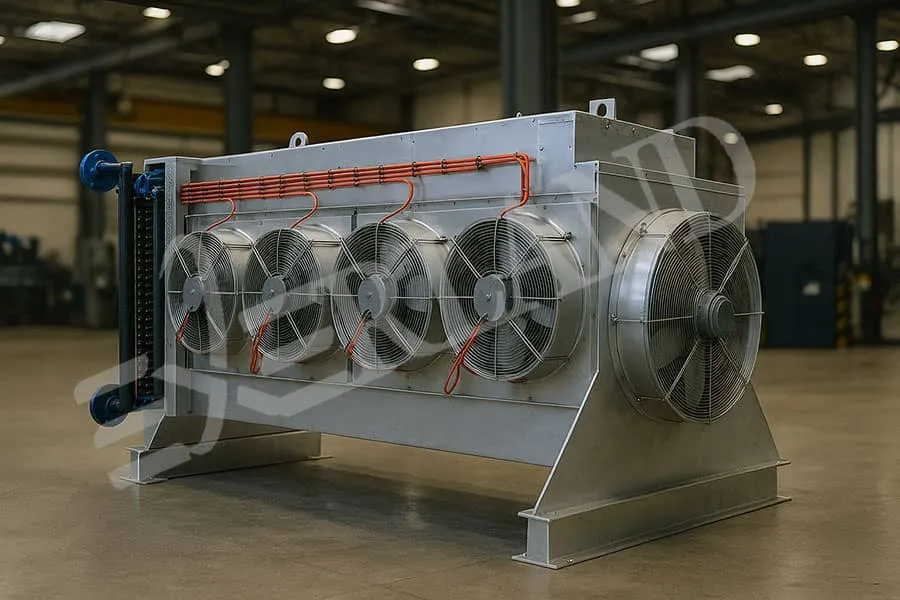

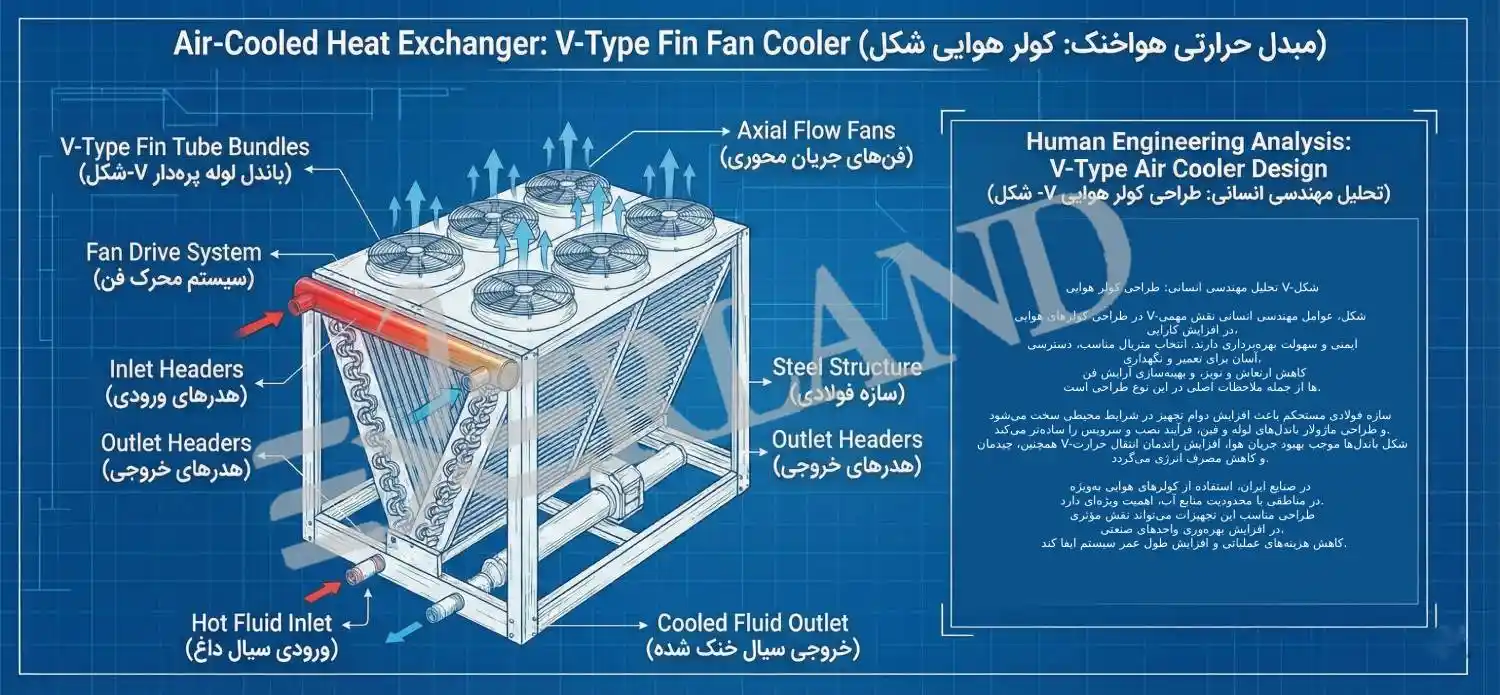

مبدل هوایی هواخنک


زون مرطوب (Humid Zone)

شامل:

  • گیلان
  • مازندران

ویژگی‌ها:

  • رطوبت بالا (گاهی بالای 80%)
  • دمای متوسط
  • احتمال Condensation

 اثر بر طراحی:

  • کاهش راندمان به دلیل کاهش اختلاف دمای موثر
  • افزایش احتمال خوردگی
  • نیاز به متریال مقاوم‌تر
 نکته:
در رطوبت بالا، هوا اشباع می‌شود و انتقال حرارت کندتر انجام می‌شود.


زون ترکیبی صنعتی گرم (Severe Industrial Zone)

شامل:

  • عسلویه (ترکیب دما + گاز + گرد و غبار)
  • مناطق پتروشیمی جنوب

ویژگی‌ها:

  • سخت‌ترین شرایط طراحی در ایران
  • همزمان دمای بالا + آلودگی + رطوبت
 نتیجه:
  • طراحی باید کاملاً محافظه‌کارانه باشد
  • Oversizing + Maintenance Plan الزامی است


جدول مهندسی مقایسه اقلیم ایران در طراحی مبدل هواخنک

ریسک طراحیتاثیر بر راندمانگرد و غباررطوبتدمازون اقلیمی
بسیار بالاکاهش شدید راندمانبالاکمبسیار بالاجنوب گرم و خشک
بالاافت تدریجی عملکردبسیار بالامتوسطمتوسط تا بالامناطق صنعتی مرکزی
متوسطکاهش ΔT موثرمتوسطبسیار بالامتوسطشمال مرطوب
بحرانیافت شدید + Foulingبسیار بالامتوسطبسیار بالازون صنعتی شدید

بیشتر بخوانید: راهنمای جامع طراحی و مهندسی مبدل های حرارتی مقاوم به خوردگی در صنایع شیمیایی


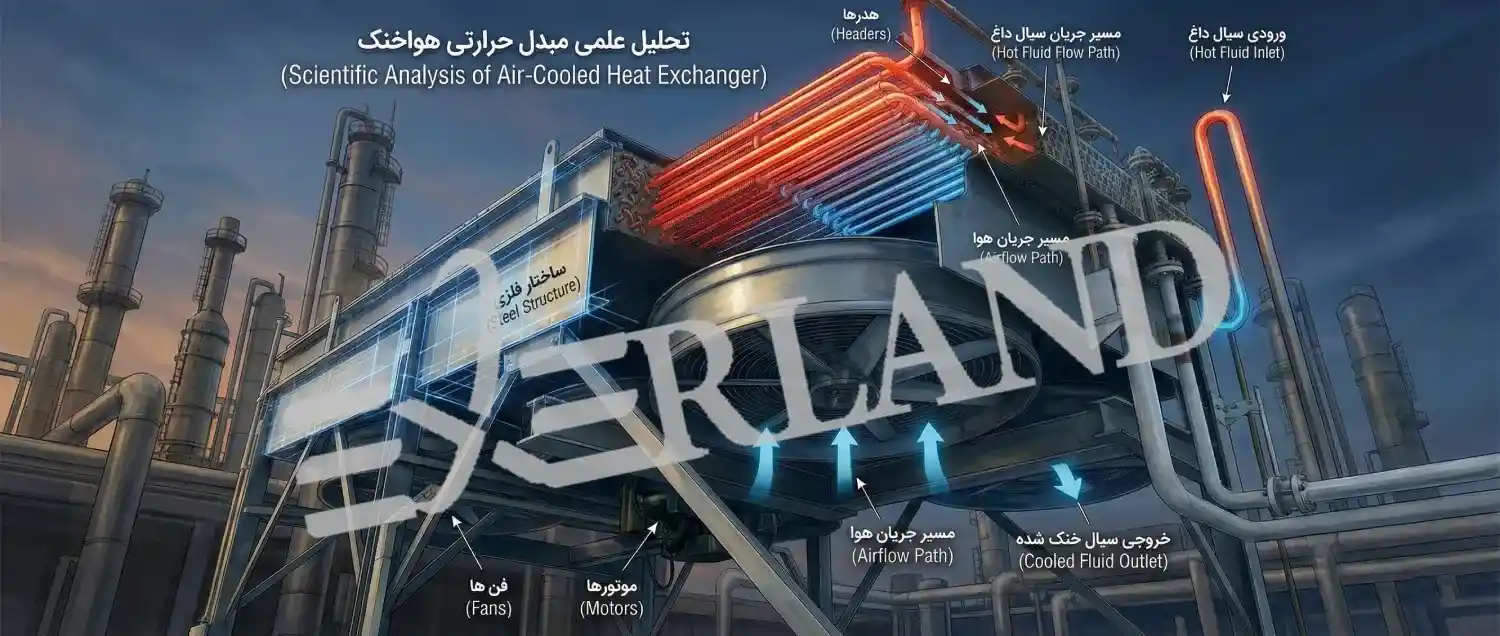

استراتژی انتخاب طراحی مبدل هواخنک بر اساس اقلیم

 در مناطق گرم و خشک

استراتژی طراحی:

  • افزایش Surface Area

  • استفاده از Fin با راندمان بالا

  • افزایش Air Flow Rate

  • استفاده از VSD Fan

هدف:
جبران کاهش طبیعی ΔT محیط

 در مناطق گرم و خشک، معمولاً استفاده از مبدل حرارتی هواخنک افقی (Horizontal Air Cooled Heat Exchanger) رایج‌تر است، زیرا امکان افزایش سطح تبادل حرارت، افزایش تعداد فن‌ها و کنترل بهتر توزیع جریان هوا را فراهم می‌کند. در این شرایط، طراحی افقی همراه با Oversizing و افزایش Air Flow Rate راهکار اصلی برای جبران افت ΔT محیط محسوب می‌شود.


استراتژی انتخاب طراحی مبدل هواخنک بر اساس اقلیم

در مناطق صنعتی آلوده

استراتژی طراحی:

  • کاهش Fin Density

  • طراحی Cleaning Access مناسب

  • استفاده از Fin مقاوم به Fouling

 هدف:
کاهش افت راندمان در زمان بهره‌برداری

در مناطق صنعتی آلوده، در برخی کاربردها استفاده از مبدل های هواخنک لوله مارپیچ (Helical Coil Heat Exchanger) می‌تواند مزیت داشته باشد، زیرا این نوع هندسه معمولاً مقاومت بیشتری در برابر گرفتگی و Fouling داشته و دسترسی به سطوح برای شستشو و Cleaning ساده‌تر از فین‌های متراکم است.


 در مناطق مرطوب

استراتژی طراحی:

  • افزایش مقاومت خوردگی

  • بهینه‌سازی جریان هوا برای جلوگیری از اشباع

  • انتخاب متریال مناسب

 هدف:
جلوگیری از کاهش راندمان ناشی از اشباع هوا


جدول انتخاب فن برای مبدل حرارتی هواخنک(Engineering Fan Selection Table)

کاربرد در ایرانکنترل‌پذیریراندمان انرژیویژگی عملکردینوع فن
پروژه‌های کوچککممتوسطسادهFixed Pitch
پالایشگاه‌هامتوسطبالاانعطاف‌پذیرVariable Pitch
شرایط اقلیمی سخت ایرانبسیار بالابسیار بالاهوشمندVSD Fan


در ایران، به دلیل تغییرات شدید دمایی بین شب و روز، VSD Fan بهترین گزینه کنترل انرژی است.

بیشتر بخوانید: مبدل حرارتی برای سیالات بهداشتی و دارویی | طراحی استریل، محاسبات مهندسی و استانداردهای GMP

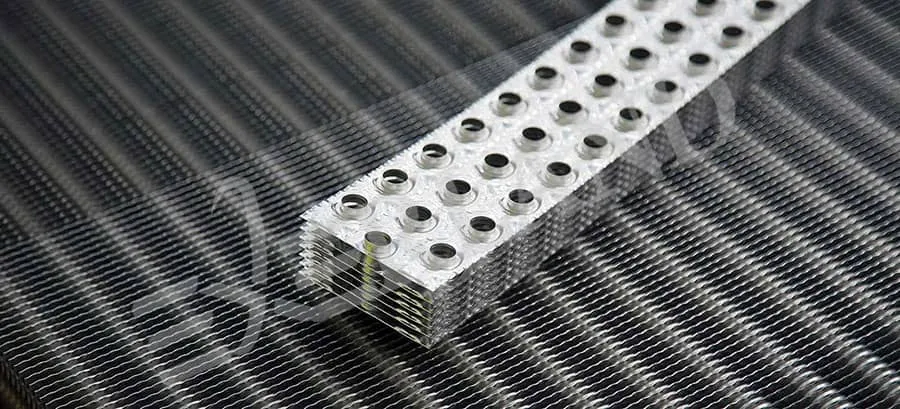

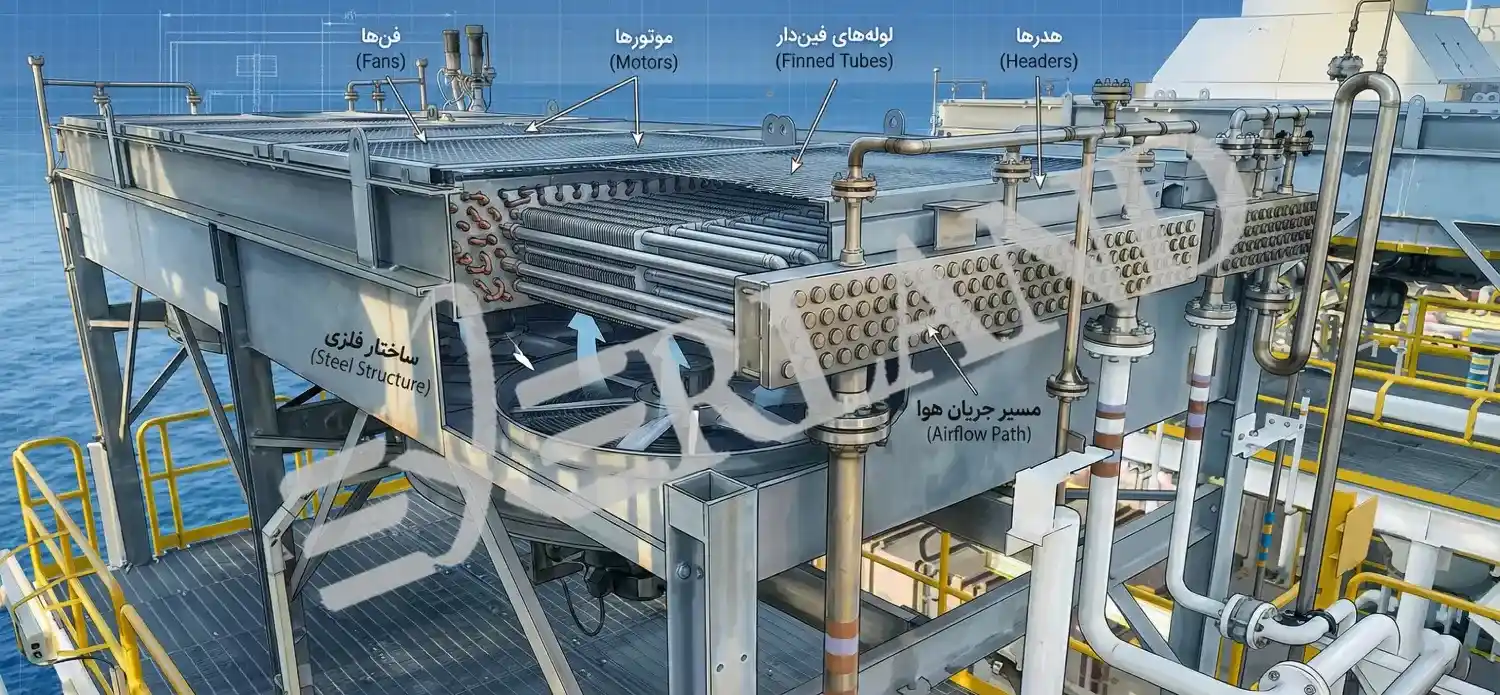

جدول انتخاب Fin Tube در شرایط ایران

کاربردهزینهمقاومت به Foulingراندمان حرارتینوع Fin
سیالات تمیزکمبالاپایینPlain Fin
کاربرد عمومی پالایشگاهیمتوسطمتوسطبالاSerrated Fin
شرایط کنترل‌شدهبالاپایینبسیار بالاHigh Density Fin
محیط‌های آلودهمتوسطبالامتوسطLow Density Fin

در ایران، Serrated Fin بیشترین تعادل بین راندمان و مقاومت عملیاتی را دارد.



جدول انتخاب Fin Tube در شرایط ایران


پارامترهای کلیدی طراحی مبدل هواخنک (Design Key Parameters)

در طراحی واقعی، انتخاب مبدل بر اساس چند پارامتر اصلی انجام می‌شود:

Ambient Design Temperature

بالاترین دمای قابل انتظار تابستانی + Safety Margin

Heat Duty (Q)

بار حرارتی فرآیند

Air Flow Rate

عامل تعیین‌کننده ظرفیت خنک‌کاری

Fouling Factor

کاهش راندمان در طول زمان

 Fin Efficiency

اثر واقعی سطح فین در انتقال حرارت


فرمول کلیدی طراحی مبدل حرارتی هواخنک(رابطه پایه انتقال حرارت)


معادله پایه انتقال حرارت در مبدل هواخنک

 Q = U × A × ΔTlm


 تحلیل مهندسی:
در ایران، بیشترین چالش در این معادله مربوط به کاهش ΔTlm در تابستان است.

بیشتر بخوانید: راهنمای جامع طراحی مهندسی مبدل حرارتی روغن داغ: محاسبات عددی و انتخاب صنعتی بهینه


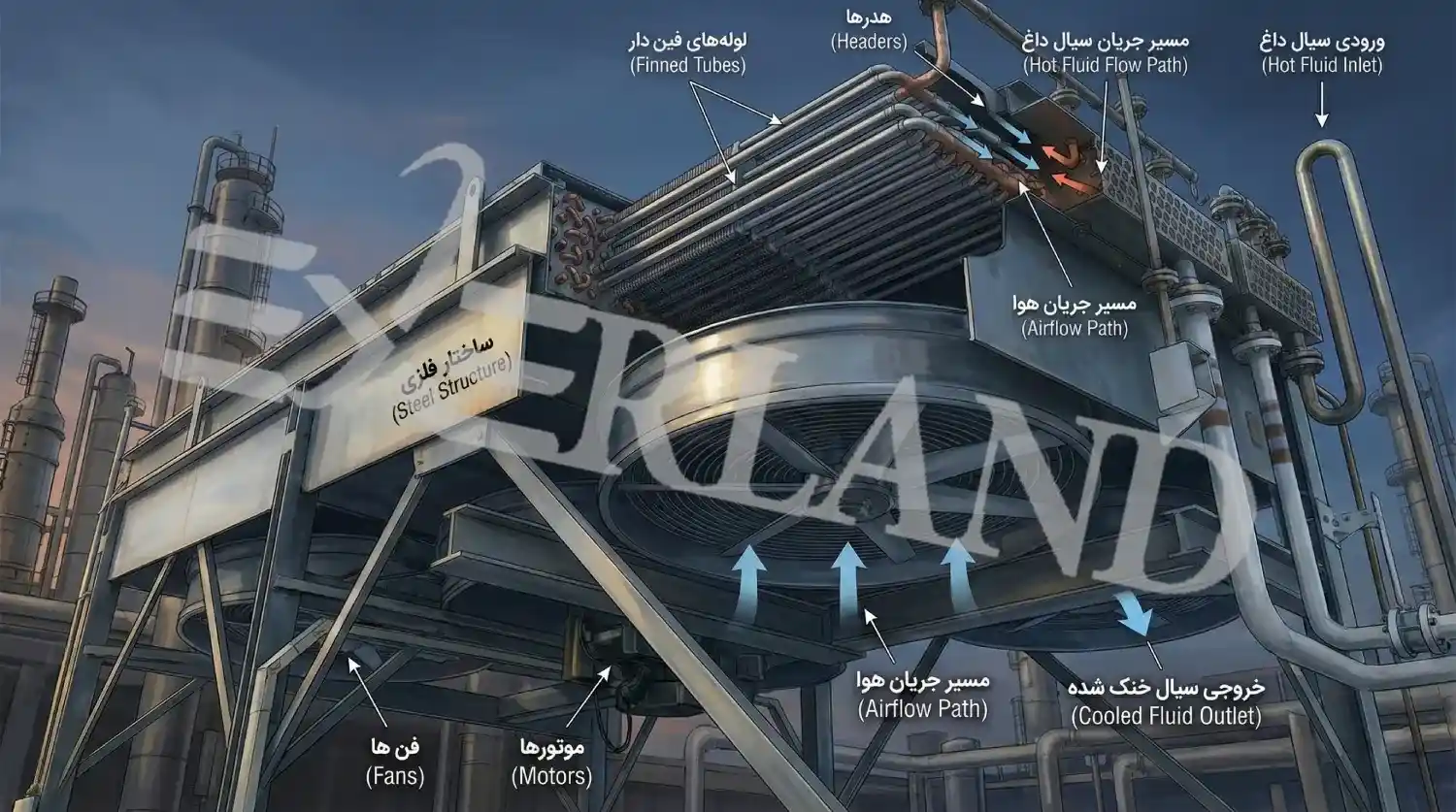

اشتباهات رایج مهندسی در طراحی مبدل هواخنک در ایران

استفاده از دمای متوسط به جای دمای طراحی

→ باعث Undersizing شدید

 انتخاب Fin Density اشتباه

→ یا گرفتگی سریع یا کاهش راندمان

نادیده گرفتن Dust Storm

→ کاهش شدید U در زمان بهره‌برداری

 عدم طراحی برای Peak Summer Condition

→ شکست عملکرد در تابستان

 انتخاب Fan بدون کنترل سرعت

→ مصرف انرژی غیر بهینه

در برخی کاربردها، استفاده از مبدل های حرارتی لحیمی بریز (Brazed Plate Heat Exchanger) به دلیل راندمان حرارتی بالا و ساختار فشرده مطرح است، اما در شرایط اقلیمی ایران، به‌خصوص در حضور گرد و غبار و نوسانات دمایی شدید، این نوع مبدل به علت عدم امکان باز شدن و تمیزکاری مکانیکی (Non-serviceable Design) نسبت به Fouling حساس‌تر بوده و نیازمند دقت بالاتر در انتخاب سیال و شرایط کاری است.


اشتباهات رایج مهندسی در طراحی مبدل هواخنک در ایران


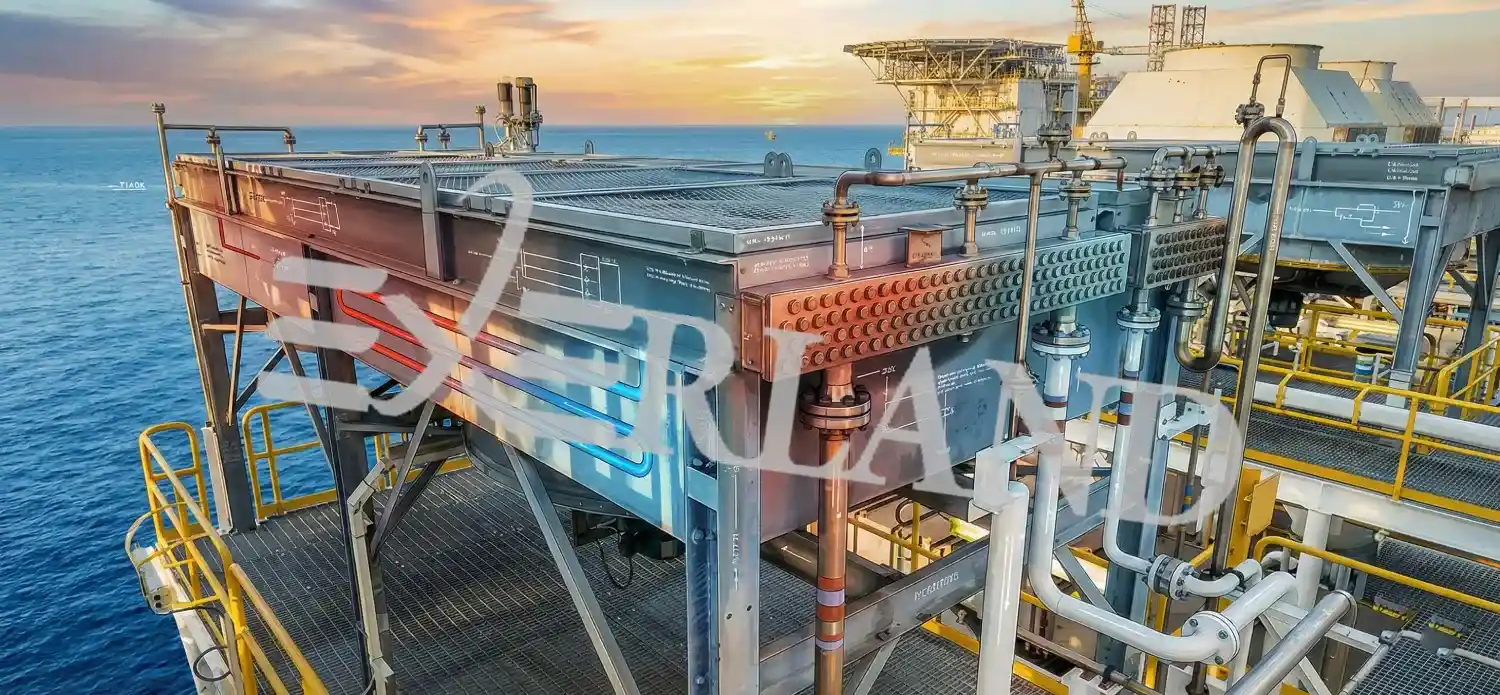

مبانی طراحی حرارتی مبدل هواخنک (Thermal Design Basis)

اصل طراحی مبدل هواخنک بر پایه انتقال حرارت بین دو محیط است:

  • سیال فرآیندی داخل تیوب‌ها

  • هوای محیط به عنوان سیال خنک‌کننده

چالش اصلی اینجاست که هوا ضریب انتقال حرارت بسیار پایینی دارد، بنابراین طراحی به شدت وابسته به افزایش سطح و بهینه‌سازی جریان هوا است.

در طراحی مهندسی، سه پارامتر همیشه کنترل‌کننده هستند:

  • بار حرارتی (Q)

  • اختلاف دمای مؤثر (ΔTlm)

  • ضریب کلی انتقال حرارت (U)

از نظر مبانی طراحی حرارتی، منطق محاسباتی در مبدل هواخنک مشابه مبدل حرارتی پوسته و لوله دو پاس (Two-Pass Shell & Tube Heat Exchanger) است، زیرا در هر دو، ظرفیت انتقال حرارت تابع مستقیم Q، ΔTlm و U می‌باشد. با این تفاوت که در مبدل هواخنک به دلیل U پایین هوا، برای رسیدن به Duty موردنظر نیاز به سطح تبادل حرارتی بسیار بزرگ‌تر و کنترل دقیق‌تر جریان سیال خنک کننده وجود دارد.


معادلات پایه طراحی مبدل هواخنک

بار حرارتی سیستم

 محاسبه بار حرارتی فرآیند

Q = m × Cp × ΔT


اولین ورودی طراحی است و نشان می‌دهد چه مقدار انرژی باید از سیال حذف شود.


معادله اصلی انتقال حرارت

 معادله پایه طراحی مبدل هواخنک

Q = U × A × ΔTlm


این رابطه هسته اصلی طراحی است. در ایران، محدودیت اصلی معمولاً کاهش ΔTlm در تابستان است، نه کمبود سطح.


 اختلاف دمای متوسط لگاریتمی

LMTD در مبدل هواخنک

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)


هرچه اختلاف دمای ورودی و خروجی کمتر شود، سطح مورد نیاز مبدل به‌صورت نمایی افزایش پیدا می‌کند.


محاسبه سطح انتقال حرارت

سطح مورد نیاز مبدل


A = Q / (U × ΔTlm)


این رابطه نشان می‌دهد کوچک‌ترین کاهش در U یا ΔTlm باعث افزایش شدید ابعاد مبدل می‌شود.


رابطه انرژی جریان هوا

 ظرفیت حرارتی هوای عبوری


Q = m_air × Cp_air × (T_out - T_in)


در مبدل‌های هواخنک، ظرفیت سیستم با افزایش دبی هوا بالا می‌رود اما مصرف انرژی فن نیز افزایش می‌یابد.


مثال عددی مهندسی

شرایط فرآیندی:

  • محل: جنوب ایران (عسلویه)

  • دمای محیط طراحی: 50°C

  • دمای سیال ورودی: 130°C

  • دمای خروجی مورد نیاز: 75°C

  • دبی جرمی: 3 kg/s

  • Cp: 2.0 kJ/kg.K

در این مثال عددی، با توجه به دمای بالای محیط و ΔT محدود، اگر از مبدل های حرارتی ( Heat Exchanger) با سطح انتقال حرارت محدود استفاده شود، دستیابی به Duty موردنظر عملاً غیرممکن خواهد بود و نیاز به افزایش سطح (Extended Surface) یا انتخاب آرایش‌های کارآمدتر مانند مبدل‌های هواخنک فین‌تیوب وجود دارد.


مبانی طراحی حرارتی مبدل هواخنک (Thermal Design Basis)

محاسبه بار حرارتی

Q = m × Cp × ΔT
Q = 3 × 2 × (130 - 75)
Q = 3 × 2 × 55
Q = 330 kW


بار حرارتی = 330 کیلووات

تعیین شرایط هوا

  • T_air_in = 50°C

  • T_air_out = 68°C (فرض طراحی)


 محاسبه LMTD

ΔT1 = 130 - 68 = 62
ΔT2 = 75 - 50 = 25

ΔTlm = (62 - 25) / ln(62 / 25)
ΔTlm = 37 / ln(2.48)
ΔTlm ≈ 37 / 0.908
ΔTlm ≈ 40.7 K



این مقدار نشان‌دهنده شرایط سخت اقلیمی جنوب ایران است.

انتخاب ضریب انتقال حرارت (U)

در شرایط واقعی صنعتی ایران:

  • شرایط تمیز: 50–60 W/m².K

  • شرایط عملیاتی ایران: 35–50 W/m².K

فرض طراحی محافظه‌کارانه:

U = 45 W/m².K

 محاسبه سطح مورد نیازمبدل حرارتی هواخنک


 A = Q / (U × ΔTlm)


A = 330000 / (45 × 40.7)

A = 330000 / 1831.5


A ≈ 180 m²
سطح مورد نیاز ≈ 180 متر مربع

روش‌های مدل‌سازی پیشرفته در طراحی مبدل حرارتی هواخنک

در طراحی اولیه مبدل‌های حرارتی هواخنک معمولاً از روابطی مانند LMTD و معادله کلی انتقال حرارت استفاده می‌شود. اما در بسیاری از پروژه‌های صنعتی، به‌ویژه زمانی که دماهای خروجی سیالات هنوز مشخص نیستند یا شرایط بهره‌برداری در طول زمان تغییر می‌کند، این روابط به‌تنهایی پاسخگوی نیاز طراحی نیستند. در چنین شرایطی از روش‌های پیشرفته‌تر مانند ε-NTU و شبیه‌سازی CFD استفاده می‌شود تا رفتار واقعی مبدل با دقت بیشتری پیش‌بینی شود. این مفاهیم از صفحه مدل‌سازی انتقال حرارت استخراج شده‌اند.

روش ε-NTU چیست؟

روش Effectiveness–NTU زمانی کاربرد دارد که دمای خروجی سیال گرم یا سرد از قبل مشخص نباشد. برخلاف روش LMTD که به دماهای خروجی نیاز دارد، روش ε-NTU امکان ارزیابی عملکرد مبدل را تنها بر اساس ظرفیت حرارتی سیالات و مشخصات طراحی فراهم می‌کند.

فرمول تعداد واحد انتقال حرارت (NTU):

NTU = (U × A) / Cmin

که در آن:

  • U ضریب انتقال حرارت کلی
  • A سطح مؤثر انتقال حرارت
  • Cmin کوچک‌ترین نرخ ظرفیت حرارتی بین دو سیال است.

تفسیر مقدار NTU

تفسیر عملکردمقدار NTU
انتقال حرارت ضعیفکمتر از 1
عملکرد مناسب در اکثر کاربردهای صنعتیبین 1 تا 3
نزدیک شدن مبدل به حداکثر راندمان حرارتیبیشتر از 3

برای مبدل‌های هواخنک با جریان متقاطع نیز از روابط ε-NTU مخصوص Cross Flow استفاده می‌شود تا اثربخشی واقعی مبدل محاسبه شود.

نقش CFD در طراحی مبدل هواخنک

در پروژه‌های صنعتی بزرگ، پس از انجام محاسبات اولیه، معمولاً از شبیه‌سازی CFD (Computational Fluid Dynamics) برای بررسی عملکرد واقعی مبدل استفاده می‌شود. این شبیه‌سازی به مهندسان کمک می‌کند:

  • توزیع سرعت هوا را بررسی کنند.
  • نواحی بدون جریان (Dead Zone) را شناسایی کنند.
  • توزیع دما روی فین‌ها و لوله‌ها را تحلیل کنند.
  • آرایش فین‌ها، فاصله لوله‌ها و مسیر عبور هوا را پیش از ساخت بهینه‌سازی کنند.

استفاده از CFD باعث می‌شود طراحی نهایی با مصرف انرژی کمتر، توزیع یکنواخت‌تر جریان هوا و راندمان حرارتی بالاتر انجام شود.


تحلیل مهندسی نتیجه طراحی

این عدد نشان می‌دهد چرا مبدل‌های هواخنک در ایران:

  • ابعاد بزرگ دارند

  • چندین فن روی یک بانک نصب می‌شود

  • طراحی ماژولار استفاده می‌شود


در ایران، عامل محدودکننده اصلی طراحی، دمای محیط + کاهش ΔTlm است نه خود فرآیند.

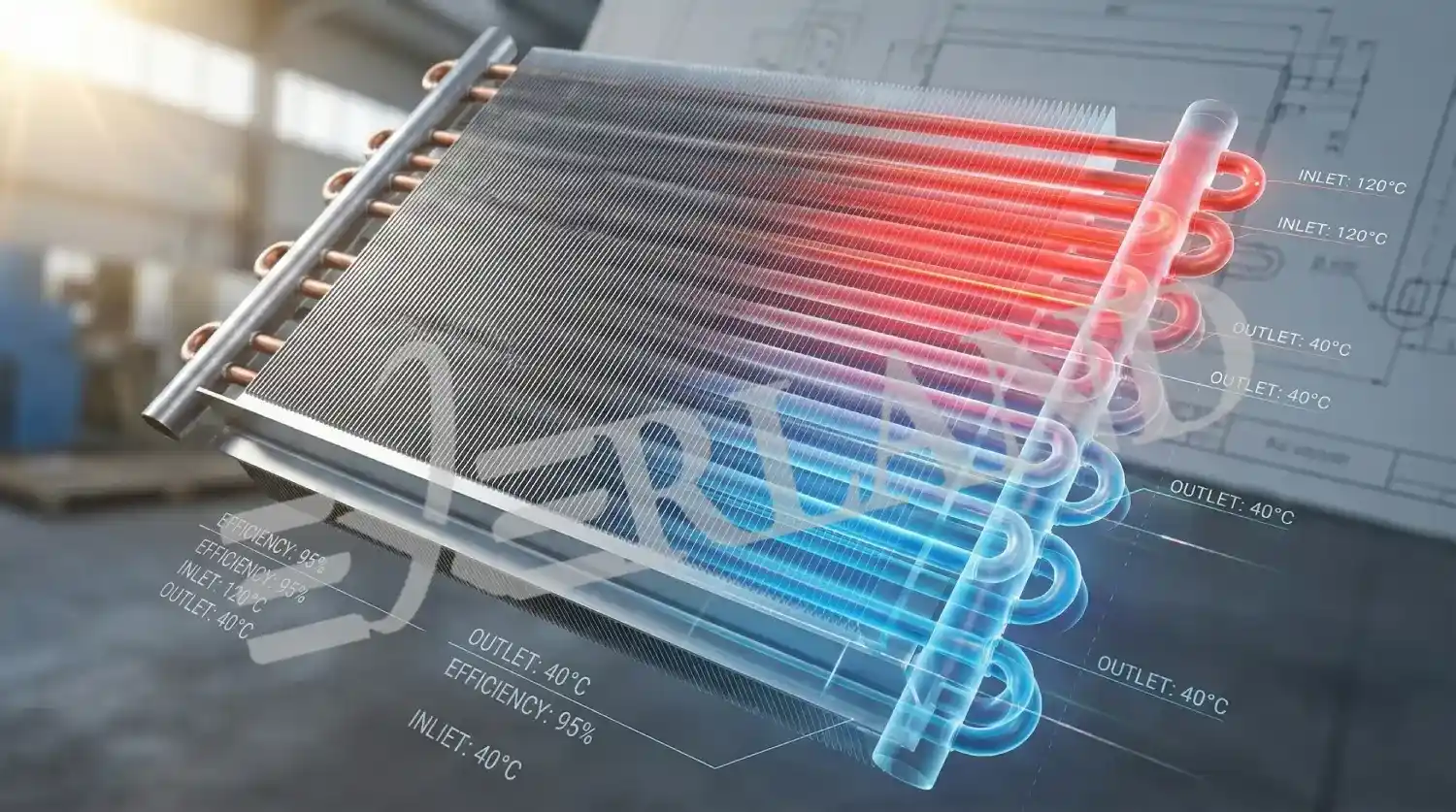

تحلیل مهندسی نتیجه طراحی


تاثیر شرایط اقلیمی ایران بر سایز مبدل حرارتی هواخنک

اگر همین طراحی در شرایط 35°C انجام شود:

  • ΔTlm افزایش پیدا می‌کند

  • U کمی بهتر می‌شود

  • سطح مورد نیاز کاهش می‌یابد


اختلاف طراحی بین جنوب و شمال ایران می‌تواند تا 30 تا 50 درصد باشد.همین منطق اختلاف سایز در اقلیم‌های مختلف، مشابه تجربه طراحی مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) است؛ با این تفاوت که در مبدل صفحه‌ای به دلیل U بسیار بالاتر، تغییرات دمای محیط اثر کمتری روی ابعاد دارد، اما در مبدل هواخنک به علت وابستگی شدید به شرایط هوا اختلاف طراحی بین جنوب و شمال ایران می‌تواند به 30 تا 50٪ برسد.


نقش فن ها در عملکرد مبدل حرارتی هواخنک(Fan Engineering Impact)

در مبدل هواخنک، فن‌ها نقش مستقیم در ظرفیت دارند.

  • افزایش Air Flow → افزایش Q

  • اما افزایش Air Flow → افزایش توان مصرفی (Nonlinear Growth)

طراحی باید بین راندمان حرارتی و مصرف انرژی تعادل ایجاد کند.

در پروژه‌های بزرگ ایران، استفاده از:

  • Variable Speed Drive (VSD Fans)

به شدت توصیه می‌شود.در مقایسه با مبدل های حرارتی لوله ای (Tubular Heat Exchangers) که جریان سیال خنک‌کننده معمولاً با پمپ کنترل می‌شود، در مبدل هواخنک این وظیفه عملاً بر عهده فن‌هاست؛ بنابراین انتخاب فن، کنترل دور (VSD) و مدیریت Air Flow مهم‌ترین عامل در تعیین ظرفیت واقعی و مصرف انرژی تجهیز محسوب می‌شود.


تاثیر Fouling در شرایط ایران

در ایران، Fouling یکی از مهم‌ترین عوامل افت عملکرد است:

  • گرد و غبار جنوب

  • آلودگی صنعتی

  • ذرات معلق هوا

اثرات:

  • کاهش U در طول زمان

  • افزایش افت فشار

  • کاهش راندمان واقعی مبدل

نتیجه:
طراحی باید با Fouling Factor محافظه‌کارانه انجام شود.


نمودارهای کلیدی طراحی مبدل حرارتی هواخنک

 دمای محیط vs ظرفیت مبدل

  • افزایش دما → کاهش ظرفیت خطی

Air Flow vs Heat Duty

  • افزایش جریان → افزایش غیرخطی ظرفیت

Fin Density vs Fouling

  • افزایش Fin → افزایش گرفتگی

Fan Power vs Cooling Capacity

  • افزایش ظرفیت → رشد شدید توان مصرفی


نکات حیاتی طراحی مبدل حرارتی هواخنک در ایران

طراحی باید بر اساس Worst Case باشد

نه میانگین سالانه.

دمای طراحی تابستانی باید مبنا باشد

نه دمای سالانه.

 Dust Load باید حتماً لحاظ شود

در غیر این صورت افت راندمان قطعی است.

انتخاب فن باید هوشمند باشد

VSD در پروژه‌های بزرگ ضروری است.در برخی کاربردها، استفاده از مبدل های فین پلیت (Fin Plate Type) به دلیل سطح انتقال حرارت بالا رایج است، اما در اقلیم‌های ایران به‌ویژه مناطق گرد و غبارخیز، این نوع طراحی به علت حساسیت بالای پره‌ها به گرفتگی و Fouling نیازمند لحاظ کردن Dust Load، کاهش تراکم فین و پیش‌بینی Cleaning دوره‌ای در طراحی است.


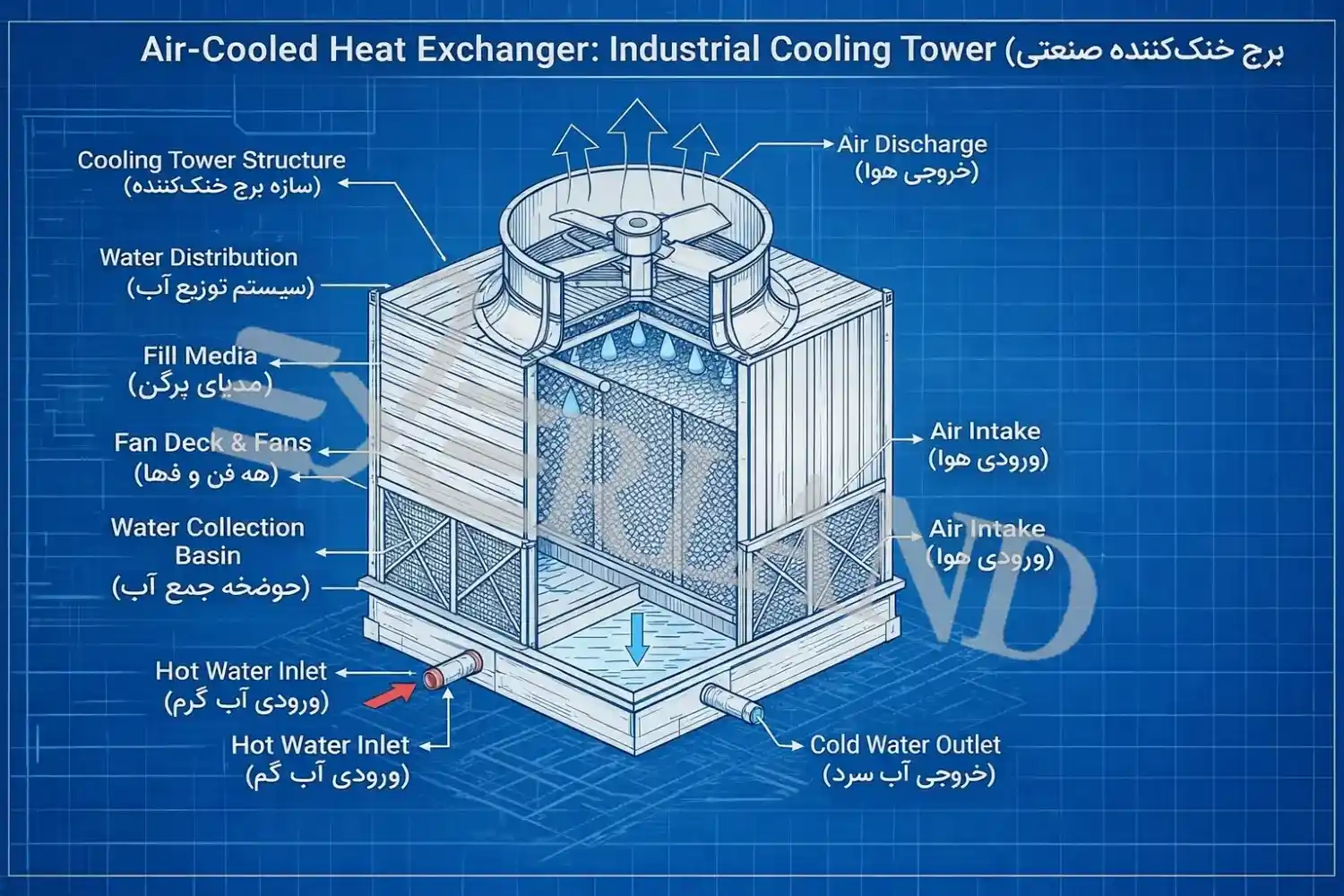

انواع مبدل هواخنک


سوالات تخصصی مهندسی درباره مبدل هواخنک در ایران FAQ

✅ طراحی مبدل هواخنک (Air Cooled Heat Exchanger) در اقلیم گرم ایران چگونه انجام می شود؟
در اقلیم گرم ایران، طراحی باید بر اساس دمای حداکثری تابستان (Design Ambient Temperature) انجام شود نه میانگین سالانه. در این شرایط، اختلاف دمای مؤثر کاهش می‌یابد و برای جبران آن، سطح انتقال حرارت (A) و دبی هوا افزایش داده می‌شود. همچنین معمولاً از فن‌های VSD برای کنترل توان استفاده می‌شود تا در شرایط مختلف آب‌وهوایی راندمان حفظ شود.
✅ چرا راندمان مبدل هواخنک در جنوب ایران کاهش می یابد؟
در جنوب ایران به دلیل دمای بالای محیط (گاهی بالای 50 درجه)، اختلاف دمای بین سیال فرآیندی و هوا کاهش می‌یابد. طبق رابطه Q = U × A × ΔTlm، کاهش ΔTlm باعث کاهش ظرفیت انتقال حرارت می‌شود. در نتیجه حتی با افزایش سطح، راندمان کلی افت می‌کند و نیاز به Oversizing وجود دارد.
✅ تفاوت مبدل هواخنک (Air Cooled Heat Exchanger) با مبدل آب خنک چیست؟
مبدل آب‌خنک از آب با ضریب انتقال حرارت بالا استفاده می‌کند، در حالی که مبدل هواخنک از هوا استفاده می‌کند. نتیجه: آب‌خنک: راندمان بالا، مصرف آب زیاد هواخنک: مصرف آب صفر، راندمان وابسته به دما در ایران به دلیل بحران آب صنعتی، سیستم هواخنک بیشتر استفاده می‌شود.
✅ چگونه ظرفیت مبدل هواخنک در طراحی محاسبه می شود؟
ظرفیت بر اساس بار حرارتی محاسبه می‌شود: بار حرارتی Q = m × Cp × ΔT سپس سطح مورد نیاز از رابطه زیر به دست می‌آید: نام فرمول: سطح انتقال حرارت A = Q / (U × ΔTlm)
✅ نقش دمای طراحی محیط (Design Ambient Temperature) چیست؟
دمای طراحی محیط مهم‌ترین پارامتر در سایزینگ مبدل هواخنک است. اگر این دما کمتر از مقدار واقعی انتخاب شود، مبدل در تابستان قادر به تأمین Duty نخواهد بود. در ایران معمولاً بالاترین دمای ثبت‌شده تابستان + حاشیه اطمینان در نظر گرفته می‌شود.
✅ چرا در مبدل هواخنک از Fin استفاده می‌شود؟
چون ضریب انتقال حرارت هوا پایین است، از فین‌ها برای افزایش سطح تماس استفاده می‌شود. این کار باعث افزایش A در معادله Q = U × A × ΔTlm می‌شود و راندمان کلی را بالا می‌برد.
✅ بهترین نوع فن (Fan) در مبدل هواخنک چیست؟
در پروژه‌های صنعتی ایران، بهترین انتخاب معمولاً: Variable Speed Drive (VSD Fan) زیرا: امکان کنترل دبی هوا را فراهم می‌کند مصرف انرژی را کاهش می‌دهد در شرایط دمایی متغیر عملکرد پایدار دارد
✅ چه عواملی باعث افت راندمان مبدل هواخنک در طول زمان می‌شوند؟
مهم‌ترین عوامل: Fouling روی فین‌ها گرد و غبار (Dust Loading) خوردگی در مناطق مرطوب کاهش عملکرد فن‌ها این عوامل باعث کاهش ضریب U در طول زمان می‌شوند.
✅ تاثیر Fouling در طراحی مبدل هواخنک چیست؟
Fouling باعث کاهش سطح مؤثر انتقال حرارت می‌شود و در نتیجه ضریب U کاهش می‌یابد. در طراحی باید Fouling Factor محافظه‌کارانه در نظر گرفته شود تا افت عملکرد در طول بهره‌برداری جبران شود.
✅ آیا مبدل هواخنک برای همه واحدهای پالایشگاهی مناسب است؟
خیر. در برخی واحدهایی که نیاز به دمای بسیار پایین یا کنترل دقیق دارند، مبدل آب‌خنک یا هیبریدی مناسب‌تر است. اما در اکثر واحدهای پالایشگاهی ایران، هواخنک به دلیل کمبود آب گزینه اصلی است.
✅ API 661 در طراحی مبدل هواخنک چه نقشی دارد؟
API 661 استاندارد مرجع طراحی Air Cooled Heat Exchanger در صنایع نفت و گاز است و شامل موارد زیر است: طراحی مکانیکی الزامات فن تست عملکرد محدودیت ارتعاشی معیارهای ایمنی
✅ چگونه افت فشار هوا در مبدل کنترل می‌شود؟
افت فشار با کنترل: فاصله فین‌ها سرعت فن طراحی مسیر جریان هوا مدیریت می‌شود. افت فشار بالا باعث افزایش مصرف انرژی فن می‌شود.
✅ آیا افزایش Fin Density همیشه باعث بهبود عملکرد می‌شود؟
خیر. افزایش Fin Density باعث افزایش سطح انتقال حرارت می‌شود، اما همزمان: احتمال گرفتگی (Fouling) افزایش می‌یابد افت فشار بیشتر می‌شود مصرف انرژی بالا می‌رود
✅ چرا مبدل هواخنک در ایران بزرگ‌تر از کشورهای اروپایی است؟
به دلیل: دمای بالاتر محیط Dust Load بیشتر تابش خورشیدی شدید ΔTlm پایین‌تر در نتیجه سطح مورد نیاز بیشتر می‌شود.
✅ چه زمانی باید از Oversizing در طراحی استفاده کرد؟
در شرایط زیر: مناطق گرم جنوب ایران واحدهای حساس پالایشگاهی شرایط نوسان شدید دمایی Oversizing برای جبران افت راندمان در تابستان استفاده می‌شود.



تیم مهندسی اکسرژی

تیم مهندسی اکسرژی

نویسنده و کارشناس فنی اکسرلند

این مطلب برایتان مفید بود؟

با اشتراک‌گذاری این مقاله در شبکه‌های اجتماعی، به ارتقای سطح دانش فنی جامعه مهندسی کمک کنید.
