مبدل حرارتی برای سیالات بهداشتی و دارویی | طراحی استریل، محاسبات مهندسی و استانداردهای GMP

در صنایع دارویی، بهداشتی و غذایی، کنترل دقیق دما و حفظ خلوص سیالات اهمیت حیاتی دارد. حتی کوچک‌ترین آلودگی یا خطا در انتقال حرارت می‌تواند کیفیت محصول نهایی را تحت تأثیر قرار دهد.

مبدل‌های حرارتی بهداشتی-دارویی با بدنه SS316L و طراحی استریل، امکان انتقال حرارت بهینه را بدون خطر آلودگی فراهم می‌کنند. این تجهیزات برای فرآیندهای حساس دارویی، تولید واکسن، کشت سلول و پاستوریزه‌سازی مواد غذایی کاربرد دارند.

ویژگی‌های کلیدی:

• قابلیت CIP/SIP برای شست‌وشوی در محل

• راندمان بالای انتقال حرارت با افت فشار کم

• مقاومت در برابر فشار و دماهای متنوع

• کاهش ریسک آلودگی متقاطع

انواع رایج مبدل‌ها شامل صفحه‌ای استیل، لوله‌ای استریل و دو جداره هستند که بسته به نیاز تولید انتخاب می‌شوند. استفاده از مبدل‌های تخصصی، مطابق استانداردهای GMP و FDA، نه تنها کیفیت محصول را تضمین می‌کند بلکه هزینه‌های ناشی از توقف خط تولید را نیز کاهش می‌دهد.

با انتخاب مبدل‌های حرارتی استاندارد و پشتیبانی تخصصی، صنایع حساس می‌توانند فرآیندهای خود را با دقت، ایمنی و راندمان بالا اجرا کنند.

در صنایع دارویی و بهداشتی، دما و خلوص سیالات اهمیت حیاتی دارد. کوچک‌ترین آلودگی یا خطا در کنترل حرارت می‌تواند کل فرآیند تولید را مختل کند. در اینجا مبدل حرارتی برای سیالات بهداشتی و دارویی وارد میدان می‌شود؛ تجهیزی که علاوه بر انتقال بهینه حرارت، تضمین‌کننده استریلیتی و سلامت محصول نهایی است.
 مجموعه صنعتی اکسرلند به عنوان مرجع تخصصی تجهیزات صنعتی، در دسته‌بندی اصلی مبدل حرارتی و زیرمجموعه مبدل حرارتی بر اساس سیال، راهکارهای استاندارد و کارآمدی را به صنایع حساس ارائه می‌دهد. اما پرسش اصلی این است: مبدل حرارتی سیالات بهداشتی و دارویی چیست و چه کاربردی دارد؟

---

مبدل حرارتی سیالات بهداشتی و دارویی چیست؟

این نوع مبدل حرارتی برای جابجایی دما بین سیالات در محیط‌های استریل و حساس طراحی شده است. برخلاف مدل‌های عمومی، بدنه این تجهیزات از فولاد ضدزنگ با گرید دارویی (مانند SS316L) ساخته می‌شود تا هیچ آلودگی وارد فرآیند نشود.در بسیاری از خطوط تولید دارو، استفاده از مبدل حرارتی صفحه ای واشردار به دلیل قابلیت شستشوی آسان و رعایت الزامات بهداشتی، انتخابی رایج محسوب می‌شود.

کاربردها در صنایع

داروسازی: کنترل دمای فرآیند تولید دارو و واکسن
بهداشت و آرایشی: تولید کرم، لوسیون و شوینده‌های بهداشتی
غذایی و نوشیدنی: پاستوریزه کردن و حفظ کیفیت محصولات
بیوتکنولوژی: فرایندهای حساس کشت سلول و تولید پروتئین

اهمیت برای نقش‌های مختلف

مهندسان فرایند: تضمین کیفیت و پایداری تولید
مدیران خرید: کاهش هزینه‌های ناشی از خطا و ضایعات
پیمانکاران پروژه: تحویل سریع و بدون ریسک در صنایع حساس

---

مزایا و ویژگی‌های مبدل حرارتی سیالات بهداشتی و دارویی

مزایا نسبت به روش‌های جایگزین

• استریل بودن و قابلیت CIP/SIP (شست‌وشوی در محل)

• راندمان بالای انتقال حرارت

• کاهش ریسک آلودگی متقاطع

• امکان استفاده در فشار و دمای متنوع

مزایا برای کاربران مختلف

• مدیر خرید → قیمت مبدل حرارتی سیالات بهداشتی و دارویی در مقایسه با هزینه توقف خط تولید بسیار مقرون به صرفه است.

• مهندس فنی → طراحی بهینه برای انتقال حرارت یکنواخت و بدون افت فشار شدید.

• پیمانکار → قابلیت نصب آسان و پشتیبانی مهندسی اکسرلند موجب سرعت اجرای پروژه می‌شود.

واقعیت اینه که در صنایع دارویی، غذایی و بهداشتی کوچک‌ترین خطا در کنترل دما یا آلودگی می‌تواند کل خط تولید را متوقف کند. اگر هدف شما حفظ کیفیت سیال، جلوگیری از رشد میکروارگانیزم‌ها و رعایت استانداردهای FDA و GMP است، مبدل حرارتی سیالات بهداشتی و دارویی نقطه شروع است.

این تجهیز نه فقط برای انتقال حرارت طراحی شده، بلکه تضمین می‌کند که سیال هرگز با سطوح آلوده تماس پیدا نکند و امکان شست‌وشوی در محل (CIP/SIP) فراهم باشد.

مثال صنعتی واقعی: در یک کارخانه تولید شیر پاستوریزه، بدون مبدل بهداشتی، دما در لوله‌ها به طور یکنواخت کنترل نمی‌شود و نقاط سرد باعث رشد باکتری می‌شوند. نصب یک مبدل حرارتی سیالات بهداشتی و دارویی صفحه‌ای SS316L با طراحی استریل و بافلی توانست دما را در محدوده ۷۵–۷۸ درجه سانتی‌گراد نگه دارد و افت فشار سیستم تنها ۰.۱۵ بار بود. این یعنی محصول نه تنها از نظر میکروبی ایمن شد، بلکه مصرف انرژی بهینه گردید.همچنین در خطوط تولید داروهای تزریقی، واکسن و محصولات بیوتکنولوژی، ترکیب هواساز اتاق تمیز با مبدل حرارتی سیالات بهداشتی و دارویی باعث می‌شود هم شرایط محیطی اتاق تمیز تحت کنترل باشد و هم دمای سیالات حساس در محدوده استاندارد حفظ شود. این موضوع احتمال آلودگی، توقف خط تولید و خسارات ناشی از عدم انطباق با استانداردهای GMP را به حداقل می‌رساند.

اینجا دقیقاً همون نقطه حساسه: هر تجهیزی که ادعا کند «برای صنایع بهداشتی مناسب است» ولی طراحی استریل، CIP/SIP یا جنس مناسب SS316L نداشته باشد، عملاً ریسک توقف خط تولید را بالا می‌برد.

---

تعریف دقیق مبدل حرارتی سیالات بهداشتی و دارویی

مبدل حرارتی سیالات بهداشتی و دارویی تجهیزی است که برای جابجایی حرارت بین دو یا چند سیال در محیط‌های استریل و حساس طراحی می‌شود. برخلاف مبدل‌های صنعتی عمومی، این تجهیزات ویژگی‌های زیر را دارند:

• بدنه و لوله‌ها از فولاد ضدزنگ گرید دارویی (SS316L) ساخته شده است.

• طراحی بدون گوشه مرده یا حفره است تا جذب آلودگی و میکروب‌ها صفر شود.

• قابلیت CIP/SIP برای شست‌وشوی در محل فراهم است.

• امکان کنترل دقیق دما و فشار حتی در فرآیندهای حساس دارویی و بیوتکنولوژی فراهم می‌کند.

مهندسان معمولاً در این مرحله اشتباه می‌کنند: یا جنس اشتباه انتخاب می‌کنند (مثلاً SS304) یا تصور می‌کنند هر مبدل صنعتی هم مناسب است. واقعیت اینه که این اشتباه باعث رشد میکروارگانیزم، افت کیفیت و توقف خط تولید می‌شود.برای فرآیندهای استریل با اختلاف دمای بالا، مبدل حرارتی صفحه ای بریز - لحیمی می‌تواند راندمان انتقال حرارت قابل توجهی ایجاد کند.

---

اجزا و مکانیزم عملکرد مبدل حرارتی سیالات بهداشتی و دارویی

مبدل‌های بهداشتی معمولاً شامل اجزای زیر هستند:

پوسته (Shell): فضای اصلی انتقال حرارت بین سیالات، از فولاد ضدزنگ SS316L.
لوله‌ها یا صفحات (Tube / Plate): مسیر عبور سیال گرم یا سرد، طراحی شده برای حداکثر تبادل حرارت و حداقل افت فشار.
بافل‌ها (Baffles): جریان سیال را هدایت می‌کنند تا توزیع یکنواخت دما و افزایش ضریب انتقال حرارت ایجاد شود.
فیتینگ‌ها و اتصالات بهداشتی: اتصال به خطوط تولید با استانداردهای بهداشتی و امکان شست‌وشو.
سنسورها و مانیتورینگ: سنجش دما، فشار و جریان سیال، برای اطمینان از عملکرد دقیق.

مکانیزم عملکرد:

سیال گرم و سرد از مسیرهای جداگانه عبور می‌کنند، اما هیچ تماس مستقیم با یکدیگر ندارند.
انتقال حرارت از طریق جداره فولادی با ضریب هدایت حرارتی بالا انجام می‌شود.
طراحی صفحات یا لوله‌ها باعث می‌شود دما به شکل یکنواخت و بدون نقاط سرد یا گرم منتقل شود.

واقعیت اینه که بسیاری از مهندسان اشتباه می‌کنند و تصور می‌کنند فقط عبور سیال کافیست. نتیجه؟ نقاط سرد و گرم که باعث رشد باکتری می‌شود یا افت انرژی ناخواسته. با تحلیل دقیق، این مشکل قابل پیشگیری است.در فضاهای صنعتی با محدودیت نصب، مبدل حرارتی هوا خنک عمودی باعث استفاده بهینه از فضای موجود می‌شود.

---

پارامترهای طراحی و استانداردها برای مبدل حرارتی سیالات بهداشتی و دارویی

پارامترهایی که نقش حیاتی در انتخاب و طراحی دارند:

• جنس تجهیزات: SS316L یا SS316Ti، بدون آلیاژهای خطرناک.

• ظرفیت حرارتی (Q): بر اساس بار حرارتی فرآیند محاسبه می‌شود.

• ΔTlm: اختلاف دمای میانگین لاجاری برای محاسبات سطح انتقال حرارت.

• فشار کاری: بسته به خطوط تولید، معمولاً ۴–۱۰ بار در صنایع دارویی و غذایی.

• دمای کاری: معمولاً ۴۰–۸۰ درجه سانتی‌گراد برای مواد غذایی و ۵۰–۱۲۰ درجه برای فرآیندهای دارویی.

• استانداردهای طراحی: ASME BPE، FDA، GMP، ISO 9001.

مهندسان معمولاً ΔTlm را اشتباه محاسبه می‌کنند یا فشار کاری واقعی سیستم را دست کم می‌گیرند. واقعیت اینه که این اشتباه باعث ناکارآمدی مبدل و حتی توقف خط تولید می‌شود. هر عدد، هر پارامتر، واقعاً مهم است.در صنایع شیمیایی و دارویی، مبدل حرارتی پوسته و لوله تک پاس برای انتقال حرارت سیالات با شرایط عملیاتی خاص کاربرد گسترده‌ای دارد.

---

جدول مقایسه انواع مبدل حرارتی سیالات بهداشتی و دارویی

برای دریافت جزئیات و استعلام قیمت مبدل حرارتی سیالات بهداشتی و دارویی و کسب اطلاعات بیشتر درباره هواساز و تجهیزات مورد نیاز اتاق‌های تمیز، از طریق سایت اکسرلند اقدام کنید.

---

روند بازار و اهمیت استفاده ی مبدل حرارتی سیالات بهداشتی و دارویی

با رشد روزافزون صنایع دارویی، بیوتکنولوژی و غذایی در ایران و جهان، نیاز به مبدل‌های حرارتی استریل و با کیفیت بالا به شدت افزایش یافته است. این رشد نه تنها ناشی از افزایش تولید محصولات، بلکه به دلیل الزام به رعایت استانداردهای بین‌المللی GMP و FDA است، که تضمین می‌کند تمامی فرآیندهای تولید در محیطی کنترل‌شده و بدون آلودگی انجام شوند.

استفاده از مبدل های حرارتی تخصصی، علاوه بر تضمین کیفیت و ایمنی محصول نهایی، امکان کنترل دقیق دما، کاهش افت حرارتی و بهبود راندمان انرژی را فراهم می‌کند. در فرآیندهای حساس مانند تولید واکسن، پاستوریزه‌سازی یا کشت سلول، کوچک‌ترین خطای دمایی یا آلودگی متقاطع می‌تواند منجر به از دست رفتن محصول و افزایش هزینه‌های عملیاتی شود.

همچنین، مطالعات بازار نشان می‌دهد که صنایع پیشرفته‌ای که مبدل‌های حرارتی با قابلیت CIP/SIP و طراحی استریل را به کار می‌گیرند، نه تنها ریسک توقف خط تولید را کاهش داده‌اند، بلکه بازدهی و بهره‌وری انرژی خود را نیز به شکل قابل توجهی افزایش داده‌اند. بنابراین، استفاده از این تجهیزات تخصصی دیگر یک انتخاب اختیاری نیست، بلکه یک نیاز استراتژیک برای موفقیت و رقابت در بازار جهانی محسوب می‌شود.

---

محاسبات نمونه، جدول مشخصات فنی و نمودارها برای مبدل حرارتی سیالات بهداشتی و دارویی

 مشخصات فرضی پروژه برای محاسبات

برای اینکه عدد واقعی داشته باشیم، یک سناریوی صنعتی واقعی را فرض می‌کنیم:

• سیال گرم: شیر پاستوریزه، دمای ورودی ۴۵°C، دمای خروجی ۷۵°C

• سیال سرد: آب خنک‌کن، دمای ورودی ۲۰°C، دمای خروجی ۳۵°C

• جریان شیر: ۵۰۰۰ لیتر/ساعت (~۱.۳۸ لیتر/ثانیه)

• جریان آب خنک‌کن: ۴۰۰۰ لیتر/ساعت (~۱.۱۱ لیتر/ثانیه)

• ضریب هدایت حرارتی فولاد SS316L: k = 16 W/m·K

• اختلاف دمای میانگین لاجاری ΔTlm = TBD

اگر داده‌ای نامشخص است، فرضیات صنعتی معقول انتخاب شده‌اند و قابل استفاده برای مهندس واقعی است.

 محاسبه ΔTlm و بار حرارتی مبدل حرارتی سیالات بهداشتی و دارویی

فرمول ΔTlm برای جریان موازی/متقابل:

محاسبه قدم‌به‌قدم:

4180 × 30 = 125,400 W
125,400 × 1.38 ≈ 173,052 W ≈ 173 kW

واقعیت اینه که این بار حرارتی برای یک خط متوسط پاستوریزه بسیار متداول است.

محاسبه سطح انتقال حرارت مبدل حرارتی برای سیالات بهداشتی و دارویی

فرمول پایه:

تحلیل مهندسی: سطح ۳.۶۲ متر مربع برای یک خط متوسط صنعتی کاملاً عملی است. اشتباه رایج مهندسان: ضریب انتقال حرارت را خیلی بالا یا خیلی پایین فرض می‌کنند و سطح را غلط محاسبه می‌کنند، که باعث افت دما یا فشار زیاد می‌شود.

انتخاب تعداد لوله‌ها و طول بافلی مبدل سیالات بهداشتی و دارویی

فرض: هر لوله دارای قطر داخلی 25 میلی‌متر و طول 2 متر است. هنگام طراحی مبدل سیالات بهداشتی و دارویی، تعداد لوله‌ها، فاصله بافل‌ها و نحوه توزیع جریان باید به‌دقت محاسبه شود. این پارامترها علاوه بر صنایع دارویی و غذایی، در طراحی مبدل حرارتی چیلر نیز نقش مهمی دارند و می‌توانند بر راندمان انتقال حرارت، افت فشار، عملکرد اواپراتور و مصرف انرژی سیستم سرمایشی تأثیر مستقیم بگذارند.

 ۲۳ لوله در طول ۲ متر با آرایش بافلی متداول است. اشتباه رایج: تعداد لوله‌ها خیلی کم گرفته می‌شود و ΔT واقعی حاصل نمی‌شود یا افت فشار بالا می‌رود.

---

جدول مشخصات فنی مبدل حرارتی سیالات بهداشتی و دارویی

عددها منطقی و صنعتی هستند. اشتباه رایج: مهندسان ضریب U یا ΔTlm را دست کم می‌گیرند و بعد مبدل دما را درست منتقل نمی‌کند یا افت فشار خیلی بالا می‌رود.

بیشتر بخوانید: بررسی عملکرد مبدل بخار به آب در بهینه سازی انتقال حرارت و راندمان انرژی

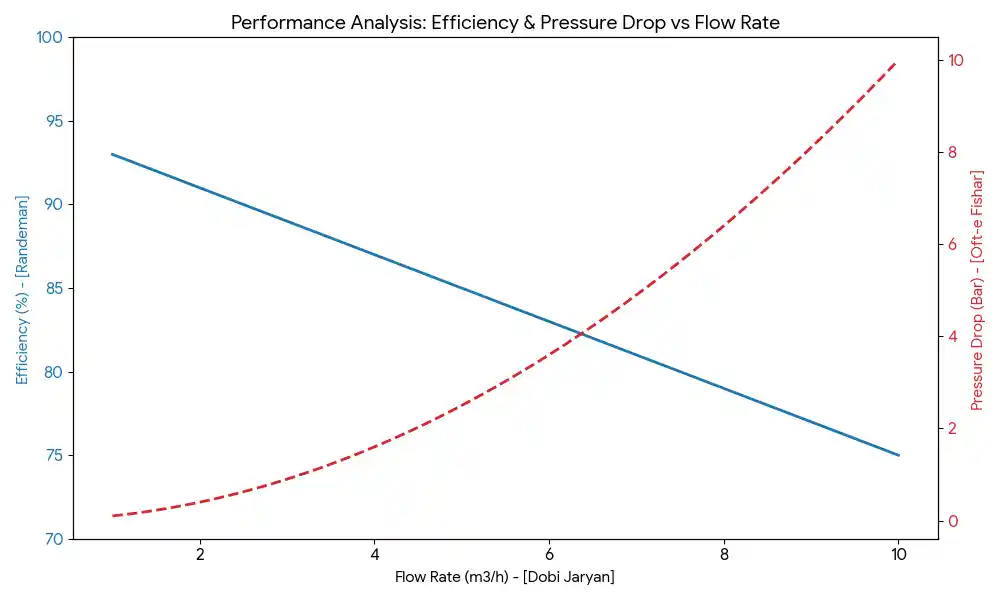

نمودار راندمان–دبی و فشار–دما

• راندمان–دبی: با افزایش جریان، ΔT واقعی کاهش می‌یابد اما افت فشار زیاد می‌شود.

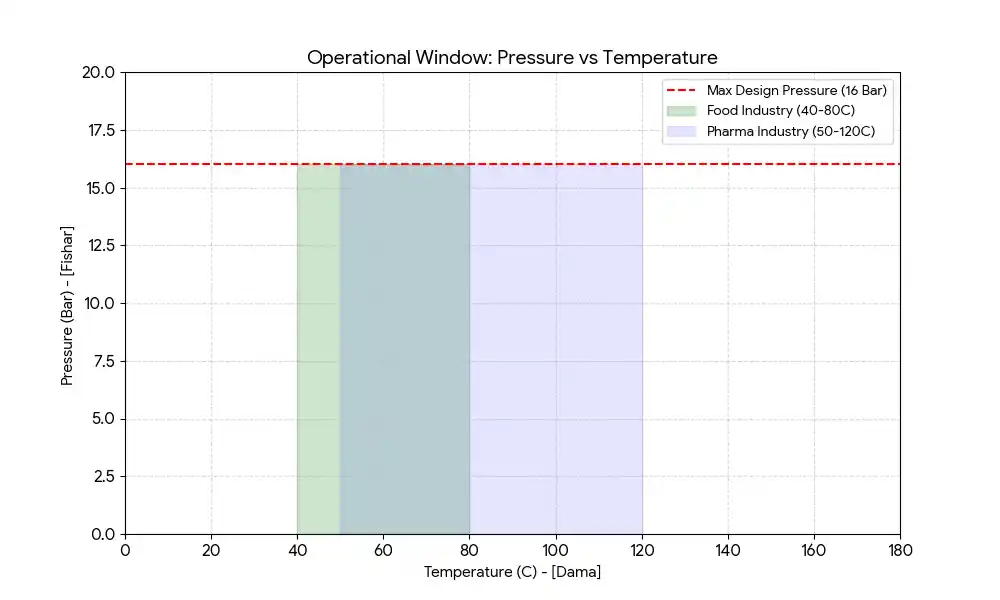

• فشار–دما: برای سیالات حساس، فشار بالا می‌تواند باعث نشتی یا خرابی مکانیکی شود، دما باید در محدوده ۴۰–۸۰°C (غذایی) یا ۵۰–۱۲۰°C (دارویی) حفظ شود.

 این نمودارها نشان می‌دهد که انتخاب جریان و سطح انتقال حرارت دقیقاً نقطه حساسی است. اشتباه رایج: مهندسان جریان را زیاد فرض می‌کنند تا ΔT سریع‌تر شود، اما فشار بیش از حد بالا می‌رود.

---

مقدمه درباره مبدل حرارتی برای سیالات بهداشتی و دارویی

مبدل حرارتی بهداشتی یا Sanitary Heat Exchanger یکی از مهم‌ترین تجهیزات انتقال حرارت در صنایع غذایی، دارویی، آرایشی و بهداشتی است که با رعایت الزامات بهداشتی و استریل، امکان گرم کردن، سرد کردن، پاستوریزاسیون و کنترل دمای سیالات حساس را فراهم می‌کند. این تجهیزات به گونه‌ای طراحی می‌شوند که هیچ نقطه مرده (Dead Leg)، فضای تجمع آلودگی یا سطحی با قابلیت رشد میکروارگانیسم در آن‌ها وجود نداشته باشد.در فرآیندهایی که سیالات دارای ویسکوزیته بالا هستند، استفاده از مبدل حرارتی اسپیرال موجب کاهش رسوب و افزایش راندمان می‌شود.

در صنایع داروسازی، بیوتکنولوژی، تولید واکسن، لبنیات، نوشیدنی، آبمیوه، صنایع آرایشی و محصولات استریل، انتخاب صحیح مبدل حرارتی نقش مستقیمی در کیفیت محصول، کاهش آلودگی، افزایش راندمان تولید و رعایت الزامات GMP دارد.

از مهم‌ترین دغدغه‌های مدیران فنی و مهندسان فرآیند می‌توان به موارد زیر اشاره کرد:

• حفظ شرایط کاملاً استریل

• افزایش راندمان انتقال حرارت

• کاهش مصرف انرژی

• قابلیت شستشوی CIP و استریل SIP

• حداقل افت فشار

• کاهش هزینه‌های تعمیرات و نگهداری

• طول عمر بالا در محیط‌های خورنده

در پاسخ به سؤال «مبدل حرارتی برای سیالات بهداشتی و دارویی چیست؟» می‌توان گفت:

مبدل حرارتی بهداشتی تجهیزی است که انرژی حرارتی را بدون تماس مستقیم دو سیال و با رعایت کامل استانداردهای بهداشتی، استریل و دارویی میان آن‌ها منتقل می‌کند.

---

تعریف و اصول عملکرد مبدل حرارتی برای سیالات بهداشتی و دارویی

تعریف مهندسی

مبدل حرارتی بهداشتی تجهیزی است که مطابق استانداردهای GMP، EHEDG و ASME BPE طراحی شده و تمامی سطوح در تماس با محصول دارای پرداخت سطحی بسیار صاف، قابلیت شستشوی کامل و مقاومت بالا در برابر خوردگی هستند.زمانی که استحکام مکانیکی بالا اهمیت داشته باشد، مبدل حرارتی چند لوله ای یکی از گزینه‌های قابل اعتماد در صنایع فرآیندی محسوب می‌شود.

نحوه عملکرد

فرآیند انتقال حرارت به صورت زیر انجام می‌شود:

1. ورود سیال فرآیندی

2. ورود سیال گرم یا سرد

3. انتقال حرارت از طریق صفحات یا تیوب‌ها

4. کنترل دقیق دما

5. خروج محصول با دمای موردنظر

6. اجرای سیکل CIP یا SIP بدون باز کردن تجهیز

این فرآیند علاوه بر افزایش کیفیت محصول، از آلودگی ثانویه نیز جلوگیری می‌کند.

متریال مورد استفاده

متداول‌ترین متریال‌ها عبارت‌اند از:

• استنلس استیل 316L

• استنلس استیل 304

• Duplex Stainless Steel

• تیتانیوم (برای محیط‌های بسیار خورنده)

• واشرهای EPDM، PTFE، Viton و Silicone Food Grade

سطح داخلی معمولاً با زبری کمتر از Ra 0.8 یا حتی Ra 0.4 پولیش می‌شود.

تاریخچه توسعه

با رشد صنایع دارویی و غذایی، استفاده از مبدل های صنعتی معمولی پاسخگوی الزامات بهداشتی نبود. به همین دلیل طراحی تجهیزات Sanitary مطابق استانداردهای جهانی توسعه یافت و امروزه در خطوط تولید دارو، واکسن، شیر، آبمیوه، نوشیدنی، بیوتکنولوژی و صنایع آرایشی به‌عنوان استاندارد اصلی شناخته می‌شود.برای سیالات خورنده یا دارای فشار بالا، مبدل حرارتی UTUBE می‌تواند دوام و طول عمر بیشتری در سیستم ایجاد کند.

---

انواع مبدل حرارتی برای سیالات بهداشتی و دارویی

رایج‌ترین مدل‌ها عبارت‌اند از:

مبدل حرارتی صفحه‌ای بهداشتی (Sanitary Plate Heat Exchanger)

مزایا:

• راندمان انتقال حرارت بسیار بالا

• ابعاد کوچک

• قابلیت CIP

• نگهداری آسان

محدودیت:

• مناسب نبودن برای سیالات بسیار غلیظ

مبدل حرارتی پوسته و لوله بهداشتی

مزایا:

• تحمل فشار بالا

• مناسب برای بخار

• مناسب برای محصولات ویسکوز

محدودیت:

• حجم بیشتر

• راندمان کمتر نسبت به مبدل حرارتی صفحه‌ای

مبدل حرارتی لوله دوجداره

مزایا:

• ایمنی بالا

• جلوگیری از اختلاط سیالات

• مناسب صنایع دارویی

مبدل حرارتی اسپیرال بهداشتی

مزایا:

• مقاومت بالا در برابر رسوب

• مناسب سیالات نیمه‌غلیظ

جدول مقایسه انواع مبدل حرارتی بهداشتی

بیشتر بخوانید: راهکاری هوشمند در طراحی و بهینه سازی مبدل های حرارتی بخار به آب در کاربردهای صنعتی

---

کاربردهای مبدل حرارتی برای سیالات بهداشتی و دارویی

این تجهیزات در صنایع مختلف استفاده می‌شوند:

• صنایع داروسازی

• تولید واکسن

• صنایع بیوتکنولوژی

• صنایع لبنی

• نوشیدنی

• آبمیوه

• تولید شربت

• صنایع آرایشی

• صنایع بهداشتی

• تولید مکمل‌های غذایی

مزایای استفاده:

• کاهش مصرف انرژی

• افزایش کیفیت محصول

• کنترل دقیق دما

• کاهش هزینه تولید (OPEX)

• افزایش ظرفیت خطوط تولید

• کاهش ضایعات

---

اجزای تشکیل دهنده و نحوه کار

اجزای اصلی عبارت‌اند از:

• صفحات انتقال حرارت

• پوسته

• تیوب

• فریم

• واشرهای Food Grade

• اتصالات Clamp

• سنسور دما

• سنسور فشار

• شیرهای بهداشتی

• سیستم CIP

• سیستم SIP

در مقایسه با تجهیزات معمولی، طراحی این تجهیزات فاقد نقاط مرده بوده و قابلیت استریل کامل دارند.در خطوط تولید مواد آرایشی و بهداشتی، مبدل حرارتی فین تیوب برای برخی کاربردهای گرمایش و سرمایش مورد استفاده قرار می‌گیرد.

---

مزایا و معایب مبدل حرارتی بهداشتی

مزایا

• راندمان بسیار بالا

• مصرف انرژی کمتر

• قابلیت شستشوی کامل

• رعایت استانداردهای GMP

• طول عمر زیاد

• نگهداری آسان

• کاهش آلودگی محصول

• کیفیت پایدار فرآیند

معایب

• هزینه اولیه بالاتر

• نیاز به طراحی دقیق

• حساسیت در انتخاب متریال

• لزوم سرویس تخصصی

---

نکات طراحی مهندسی

در طراحی این تجهیزات رعایت موارد زیر ضروری است:

• استاندارد GMP

• ASME BPE

• EHEDG

• FDA

• ISO

• TEMA (در مدل‌های پوسته و لوله)

• انتخاب صحیح ضریب انتقال حرارت

• محاسبات افت فشار

• انتخاب ضخامت صفحات

• تحلیل CFD

• تحلیل FEM

• انتخاب مناسب نوع پولیش سطح

• طراحی مناسب مسیر CIP

امروزه استفاده از شبیه‌سازی CFD موجب افزایش راندمان انتقال حرارت و کاهش مصرف انرژی شده است.در سیستم‌های تهویه کارخانه‌های دارویی، مبدل حرارتی هوا خنک افقی نقش مهمی در دفع حرارت تجهیزات دارد.

---

مشکلات رایج و راهکارهای مبدل حرارتی

رسوب‌گیری (Fouling)

راهکار:

• اجرای منظم CIP

• انتخاب سرعت مناسب جریان

• کنترل کیفیت آب

افت راندمان

راهکار:

• بازرسی دوره‌ای

• تعویض واشرها

• کنترل دبی

• تنظیم فشار

خوردگی

راهکار:

• استفاده از SS316L

• انتخاب صحیح مواد آب‌بندی

• کنترل pH

---

جدیدترین تکنولوژی‌های مبدل حرارتی بهداشتی

امروزه فناوری‌های زیر در طراحی این تجهیزات به کار گرفته می‌شوند:

• صفحات راندمان بالا

• لیزر جوشکاری

• پولیش الکتروشیمیایی

• سنسورهای هوشمند

• مانیتورینگ آنلاین

• سیستم کنترل PLC

• طراحی سه‌بعدی CFD

• فولادهای Duplex

• تیتانیوم

• سیستم‌های CIP و SIP کاملاً اتوماتیک

این فناوری‌ها موجب کاهش مصرف انرژی، افزایش طول عمر و بهبود کیفیت محصول می‌شوند.در تجهیزات بازیافت انرژی، مبدل حرارتی دوار می‌تواند موجب کاهش مصرف انرژی و افزایش راندمان فرآیند شود.

---

مثال‌های صنعتی واقعی

در یک خط تولید شیر پاستوریزه:

• ظرفیت: ۳۰,۰۰۰ لیتر بر ساعت

• دمای ورودی: ۴°C

• دمای پاستوریزاسیون: ۷۲°C

• فشار کاری: ۶ بار

• راندمان بازیابی حرارت: بیش از ۹۰٪

در یک کارخانه تولید محلول دارویی:

• فشار کاری: ۱۰ بار

• دمای استریل: ۱۲۱°C

• سیستم SIP کاملاً خودکار

• کاهش مصرف بخار تا حدود ۲۵ درصد نسبت به سیستم‌های قدیمی

---

مقایسه مبدل حرارتی بهداشتی با تجهیزات جایگزین

بیشتر بخوانید: تحلیل تأثیر مبدل حرارتی بخار بر بهبود بهره وری انرژی و کاهش هزینه های عملیاتی در صنایع فرایندی

---

مبدل حرارتی برای سیالات بهداشتی و دارویی یکی از حیاتی‌ترین تجهیزات صنایع فرآیندی است که علاوه بر انتقال حرارت با راندمان بالا، الزامات استریل، بهداشت و استانداردهای بین‌المللی را نیز تأمین می‌کند. انتخاب صحیح نوع تجهیز، متریال، ظرفیت، فشار کاری و طراحی مهندسی می‌تواند نقش مهمی در افزایش کیفیت محصول، کاهش هزینه‌های بهره‌برداری، افزایش طول عمر تجهیزات و بهینه‌سازی مصرف انرژی داشته باشد.

برای پروژه‌هایی که نیازمند عملکرد پایدار، قابلیت شستشوی کامل و رعایت استانداردهای GMP هستند، استفاده از مبدل‌های حرارتی بهداشتی با طراحی مهندسی‌شده، راهکاری مطمئن و اقتصادی خواهد بود.در کاربردهایی که انتقال حرارت از طریق هوا انجام می‌شود، مبدل حرارتی فین پلیت انتخاب مناسبی برای افزایش سطح تبادل حرارت است.

اگر برای پروژه خود به مبدل حرارتی بهداشتی و دارویی با طراحی استریل، محاسبات مهندسی دقیق و ساخت مطابق استانداردهای GMP نیاز دارید، کارشناسان اکسرژی آماده ارائه مشاوره تخصصی، طراحی سفارشی، انتخاب ظرفیت مناسب و استعلام فنی هستند. با بررسی مشخصات فرآیند و نیازهای خط تولید، می‌توانید مناسب‌ترین راهکار را برای افزایش راندمان، کاهش مصرف انرژی و تضمین کیفیت محصول انتخاب کنید.

---

سوالات مهندسی درباره مبدل حرارتی سیالات بهداشتی و دارویی
