مبدل حرارتی بخار چیست؟ بررسی تخصصی سازوکار، مزایا و هزینه‌های ساخت

مبدل حرارتی بخار چیست و چرا در صنعت حیاتی است؟

مبدل حرارتی بخار (Steam Heat Exchanger) تجهیزی صنعتی برای انتقال انرژی حرارتی از بخار اشباع یا سوپرهیت به یک سیال دیگر است؛ بدون آنکه این دو سیال با یکدیگر مخلوط شوند. در ساده‌ترین بیان، این تجهیز قلب سیستم‌های گرمایش صنعتی، فرآیندی و تأسیساتی محسوب می‌شود.

در بسیاری از صنایع مانند پتروشیمی، غذایی، دارویی، نیروگاه‌ها، پالایشگاه‌ها، سیستم‌های HVAC و خطوط تولید، بخار به عنوان حامل انرژی حرارتی استفاده می‌شود. دلیل این موضوع ظرفیت حرارتی بالا، انتقال سریع انرژی، ضریب انتقال حرارت مناسب و کنترل‌پذیری دقیق آن است.در پروژه‌های صنعتی که انتقال حرارت با بخار انجام می‌شود، انتخاب نوع مبدل حرارتی نقش مهمی در راندمان سیستم دارد. در بسیاری از کاربردهای فشار بالا، استفاده از مبدل حرارتی پوسته و لوله تک پاس می‌تواند عملکرد قابل قبولی در انتقال انرژی حرارتی ایجاد کند و هزینه‌های نگهداری را نیز کاهش دهد.

اما نکته کلیدی اینجاست:

بخار به‌تنهایی کاربرد ندارد، بلکه باید انرژی آن به یک سیال دیگر منتقل شود؛ اینجا دقیقاً جایی است که مبدل حرارتی بخار وارد عمل می‌شود.

سازوکار عملکرد مبدل حرارتی بخار (Steam Heat Transfer Mechanism)

عملکرد مبدل حرارتی بخار مبتنی بر سه پدیده انتقال حرارت است:

• هدایت (Conduction)
• جابجایی (Convection)
• تقطیر بخار (Condensation Heat Transfer)

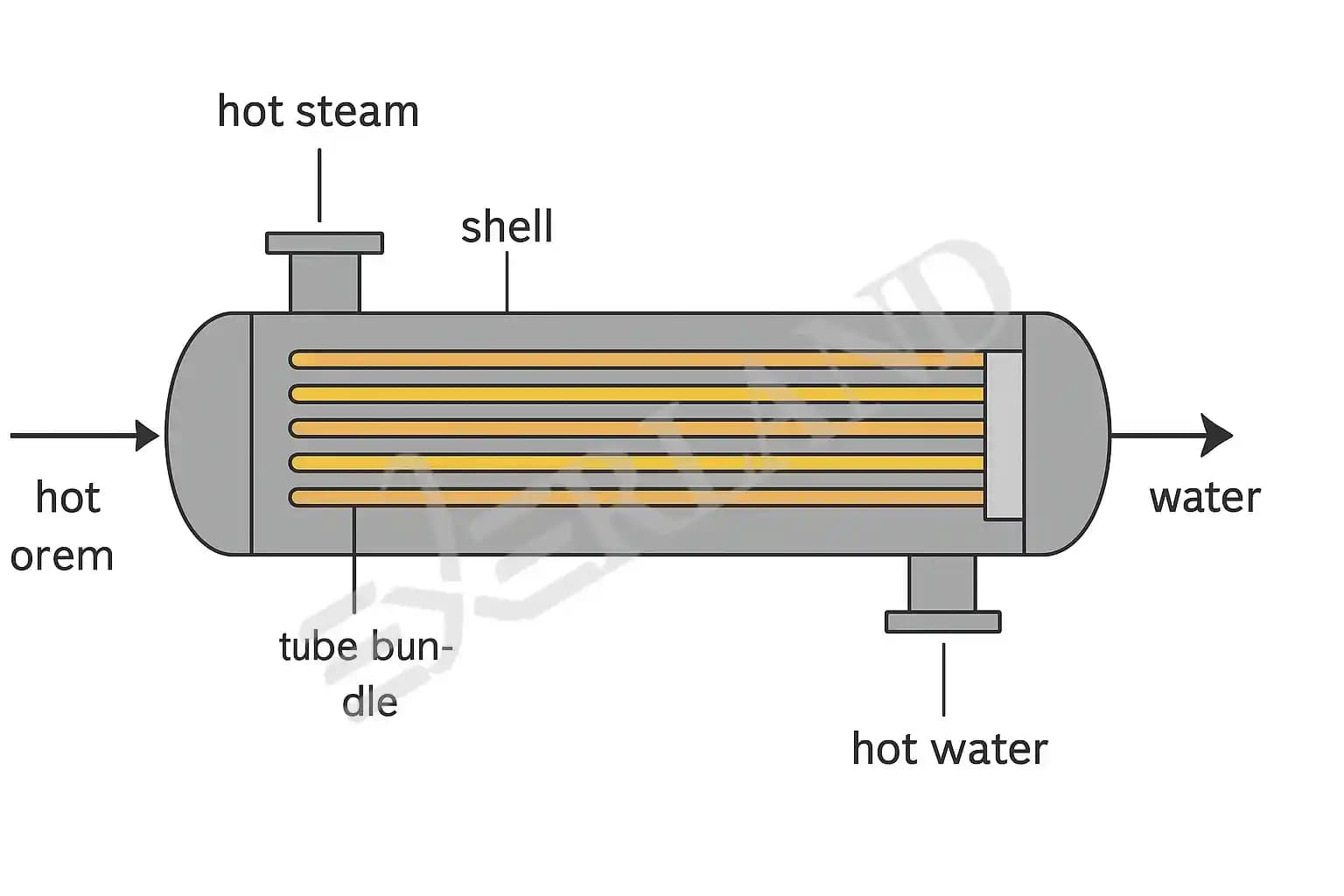

زمانی که بخار وارد پوسته یا لوله مبدل می‌شود، با سطح سردتر تماس پیدا می‌کند و فرآیند تقطیر رخ می‌دهد. در این لحظه، گرمای نهان تبخیر آزاد می‌شود که بسیار بیشتر از گرمای محسوس است. همین ویژگی باعث می‌شود بخار یک سیال فوق‌العاده برای انتقال حرارت باشد.

رابطه بنیادی انتقال حرارت در مبدل بخار

تمام طراحی‌های مهندسی بر پایه این معادله انجام می‌شود:

نام فرمول: معادله اصلی انتقال حرارت

Q = U × A × ΔT_lm

که در آن:

• Q = نرخ انتقال حرارت (W)
• U = ضریب کلی انتقال حرارت (W/m².K)
• A = سطح مؤثر انتقال حرارت (m²)
• ΔT_lm = اختلاف دمای میانگین لگاریتمی

اختلاف دمای میانگین لگاریتمی (LMTD) در مبدل بخار

یکی از مهم‌ترین مفاهیم در طراحی مبدل حرارتی بخار، اختلاف دمای میانگین لگاریتمی است.

نام فرمول: اختلاف دمای میانگین لگاریتمی

 (LMTD) ΔT_lm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر تعیین می‌کند که انتقال حرارت با چه راندمانی انجام خواهد شد. هرچه LMTD بزرگ‌تر باشد، اندازه مبدل کوچکتر خواهد بود و هزینه ساخت کاهش می‌یابد.برای سیستم‌هایی که محدودیت فضا دارند، استفاده از مبدل حرارتی صفحه ای بریز - لحیمی می‌تواند راهکاری مناسب باشد. این تجهیزات با ابعاد فشرده و راندمان بالا، در بسیاری از تأسیسات سرمایشی و گرمایشی مورد استفاده قرار می‌گیرند.

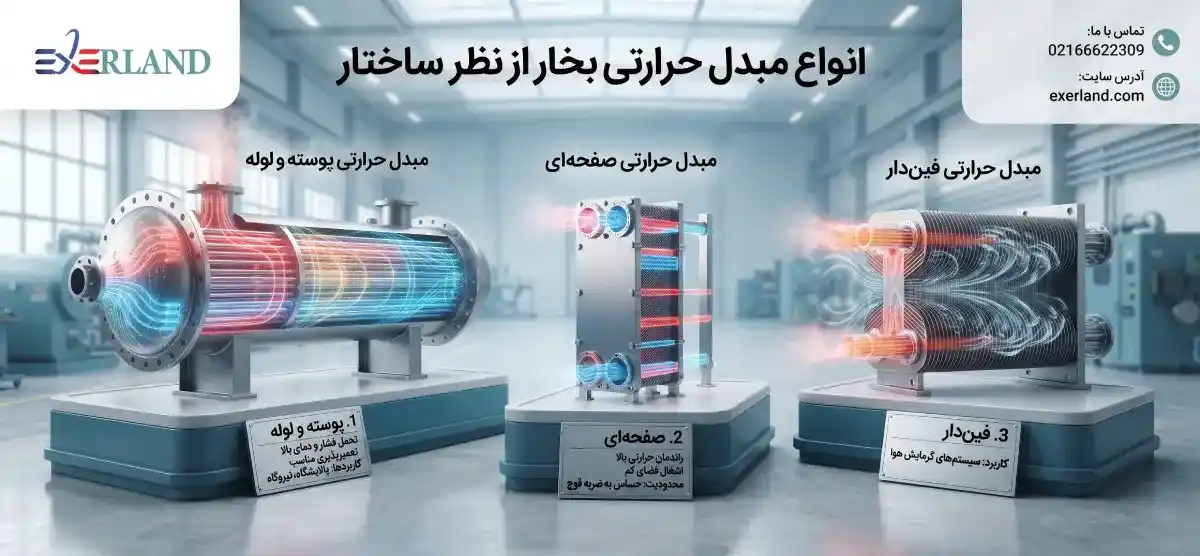

انواع مبدل حرارتی بخار از نظر ساختار

باید انواع مبدل بخار را دقیق بررسی کنیم:

1. مبدل حرارتی پوسته و لوله (Shell and Tube Steam Heat Exchanger)

رایج‌ترین نوع در صنایع سنگین

مزایا:

• تحمل فشار و دمای بالا
• تعمیرپذیری مناسب
• قابلیت طراحی سفارشی

کاربردها:

• پالایشگاه
• نیروگاه
• صنایع نفت و گاز

2. مبدل حرارتی صفحه‌ای بخار (Plate Heat Exchanger)

مزایا:

• راندمان حرارتی بالا
• اشغال فضای کم
• نصب سریع

محدودیت:

• حساس به ضربه قوچ بخار

3. مبدل بخار فین‌دار (Fin Tube Steam Exchanger)

بیشتر در سیستم‌های گرمایش هوا کاربرد دارد.

پارامترهای کلیدی طراحی مبدل حرارتی بخار

در طراحی مهندسی این تجهیزات، پارامترهای زیر تعیین‌کننده هستند:

بیشتر بخوانید: بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستم‌های صنعتی

محاسبه بار حرارتی مورد نیاز در مبدل بخار

برای انتخاب ظرفیت مبدل باید ابتدا بار حرارتی مشخص شود:

نام فرمول: بار حرارتی سیال

Q = m × Cp × ΔT

که در آن:

• m = دبی جرمی (kg/s)
• Cp = گرمای ویژه سیال (J/kg.K)
• ΔT = اختلاف دما

محاسبه میزان مصرف بخار

یکی از سوالات رایج کارفرمایان این است: چه مقدار بخار نیاز داریم؟

نام فرمول: محاسبه مصرف بخار

m_steam = Q / h_fg

که در آن:

• h_fg = گرمای نهان تبخیر بخار (kJ/kg)

این فرمول پایه تعیین هزینه انرژی در پروژه است.در برخی فرآیندهای صنعتی که نیاز به تبادل حرارت بین هوا و سیالات وجود دارد، مبدل حرارتی هوا خنک افقی به عنوان یکی از گزینه‌های پرکاربرد شناخته می‌شود و می‌تواند بدون نیاز به مصرف آب، عملکرد مطلوبی ارائه دهد.

مزایای استفاده از مبدل حرارتی بخار در صنعت

• انتقال حرارت یکنواخت
• کنترل‌پذیری بالا
• کاهش مصرف انرژی
• عمر طولانی
• قابلیت طراحی سفارشی

در بسیاری از پروژه‌ها، جایگزینی سیستم مستقیم با مبدل بخار باعث کاهش ۱۵ تا ۳۰ درصدی مصرف انرژی شده است.

چالش‌های مهندسی در بهره‌برداری از مبدل بخار

هرچند این تجهیزات بسیار کارآمد هستند، اما در صورت طراحی یا نصب نادرست با مشکلاتی مواجه می‌شوند:

• ضربه قوچ (Water Hammer)
• تجمع کندانس
• افت فشار بیش از حد
• خوردگی ناشی از اکسیژن
• کاهش راندمان به دلیل رسوب

برای جلوگیری از این مشکلات، طراحی صحیح سیستم تخلیه کندانس ضروری است.برای کاربردهایی که به افزایش سطح انتقال حرارت نیاز دارند، استفاده از مبدل حرارتی فین تیوب بسیار رایج است. وجود فین‌ها باعث افزایش راندمان تبادل حرارتی و کاهش ابعاد تجهیزات می‌شود.

جدول مقایسه راندمان انواع مبدل حرارتی بخار

بیشتر بخوانید: راهنمای خرید و انتخاب مبدل حرارتی پوسته و لوله

چرا مبدل حرارتی بخار در پروژه های صنعتی اولویت دارد؟

چون:

• انرژی بخار ارزان‌تر از بسیاری از منابع دیگر است
• توزیع آن در کارخانه ساده‌تر است
• نگهداری آن اقتصادی است
• قابلیت کنترل دقیق دما دارد

در پروژه‌های بزرگ، انتخاب درست مبدل می‌تواند میلیون‌ها تومان صرفه‌جویی سالانه ایجاد کند.در صنایع فرآیندی خاص، مبدل حرارتی چند لوله ای به دلیل قابلیت تحمل فشار و دمای بالا، یکی از گزینه‌های قابل اعتماد برای انتقال انرژی حرارتی به شمار می‌رود.

عوامل اصلی تعیین‌کننده هزینه ساخت مبدل حرارتی بخار

هزینه نهایی یک مبدل بخار تابع چند پارامتر کلیدی است:

• فشار طراحی (Design Pressure)
• دمای کاری (Operating Temperature)
• متریال پوسته و لوله‌ها
• نوع مبدل (پوسته‌ولوله‌ای، صفحه‌ای، فین‌دار)
• ضخامت ورق و لوله
• نوع اتصال (جوشکاری، فلنج، رزوه)
• نوع تقطیر (داخل لوله یا داخل پوسته)
• ظرفیت انتقال حرارت

هر یک از این عوامل می‌تواند قیمت ساخت را تا چند برابر تغییر دهد.

تأثیر فشار طراحی بر هزینه نهایی

هرچه فشار بخار بالاتر باشد، تنش بیشتری به بدنه مبدل وارد می‌شود. این موضوع مستقیماً ضخامت ورق را افزایش می‌دهد. فرمول محاسبه ضخامت طبق استاندارد ASME بخش VIII به صورت زیر است:

نام فرمول: ضخامت بدنه مخزن تحت فشار

 t = (P × R) / (S × E − 0.6 × P)

که در آن:

• P = فشار طراحی (Pa)
• R = شعاع داخلی پوسته (m)
• S = تنش مجاز متریال (Pa)
• E = ضریب کیفیت جوش

افزایش فشار مثلاً از 4 بار به 10 بار می‌تواند ضخامت ورق را تا ۲ برابر و هزینه را تا ۶۰٪ افزایش دهد.

زمانی که اختلاف دمای زیادی میان دو سیال وجود داشته باشد، استفاده از مبدل حرارتی UTUBE می‌تواند تنش‌های حرارتی را کاهش داده و عمر مفید تجهیز را افزایش دهد.

 تأثیر دمای بخار و سیال سرد بر انتخاب متریال

انتخاب متریال مناسب مهم‌ترین عامل ایمنی و طول عمر مبدل بخار است. معمول‌ترین متریال‌ها شامل:

• کربن استیل (A516)
• استیل ضدزنگ (304/316)
• مس و مس-نیکل
• آلیاژهای مقاوم به خوردگی (Inconel, Hastelloy)
•


چرا انتخاب متریال مهم است؟

• در دمای بالا، خوردگی شتاب می‌گیرد
• بخار دارای اکسیژن، CO2 یا ناخالصی‌ها می‌تواند جداره داخلی را تخریب کند
• سختی آب درون لوله‌ها باعث رسوب‌گذاری می‌شود
• تفاوت ضریب انبساط حرارتی بین لوله و پوسته ممکن است باعث ترک شود

جدول مقایسه متریال‌ها

بیشتر بخوانید: چطور مبدل حرارتی صنعتی مناسب انتخاب کنیم؟ ۷ معیار حیاتی مهندسی

۳. تأثیر نوع طراحی مبدل حرارتی بخار بر هزینه

مبدل پوسته و لوله‌ای

مناسب فشارهای بالا → هزینه متوسط

ساخت پیچیده → تست‌های غیرمخرب ضروری

مبدل صفحه‌ای

هزینه کمتر اما محدودیت فشار

نگهداری ارزان‌تر

بسیار مناسب صنایع غذایی و HVAC

مبدل فین‌دار

بیشتر مناسب گرم‌کردن هوا

قیمت پایین اما راندمان کمتر

محاسبه سطح انتقال حرارت و تأثیر آن بر قیمت

یکی از پایه‌ای‌ترین محاسبات مهندسی تعیین مساحت سطح موردنیاز است:

نام فرمول: سطح مورد نیاز انتقال حرارت

A = Q / (U × ΔT_lm)

که مقدار A هرچه بیشتر باشد:

• تعداد لوله‌ها بیشتر
• طول مبدل بیشتر
• ضخامت هدها بیشتر

در نتیجه قیمت ساخت افزایش می‌یابد.

مثال واقعی:

برای یک مبدل 500 کیلووات، سطح انتقال حرارتی مورد نیاز حدود 18 تا 23 متر مربع است.در بسیاری از سیستم‌های گرمایشی صنعتی، مبدل حرارتی لوله ای پره دار برای گرم کردن هوا یا گازهای فرآیندی مورد استفاده قرار می‌گیرد و راندمان مناسبی در انتقال حرارت فراهم می‌کند.

نقش استانداردهای ساخت (ASME, TEMA, API)

هر مبدل بخار باید بر اساس استانداردهای معتبر طراحی شود:

• ASME Section VIII
• ASME B31.1 و B31.3
• TEMA Standard (R, C, B)

استانداردها مشخص می‌کنند:

• حداقل ضخامت قطعات
• نوع تست
• مدول ایمنی
• نوع اتصال و جوش
• کنترل خوردگی

مبدلی که طبق ASME ساخته شود حدود ۳۰٪ گران‌تر از نمونه بدون استاندارد است اما:

• ایمن‌تر
• بادوام‌تر
• قابل اخذ تأییدیه مهندسی

است.

بررسی اقتصادی: چه عواملی قیمت نهایی را تعیین می کند؟

تحلیل حرفه‌ای نشان می‌دهد هزینه ساخت یک مبدل بخار شامل این موارد است:

• ۴۰٪ مواد اولیه
• ۲۵٪ جوشکاری و تست
• ۲۰٪ ماشین‌کاری، فلنج‌ها، هدها
• ۱۰٪ طراحی و مهندسی
• ۵٪ رنگ، مونتاژ، فیتینگ

مهم:

قیمت نهایی با نرخ مواد اولیه مثل ورق استیل ارتباط مستقیم دارد.در برخی کاربردهای ویژه که نیاز به تولید گرما بدون استفاده از بخار یا سیالات داغ وجود دارد، مبدل حرارتی الکتریکی می‌تواند به عنوان یک راهکار مستقل و قابل کنترل مورد استفاده قرار گیرد.

نقش رسوب‌گذاری در افزایش هزینه عملیاتی

رسوب سختی آب در لوله‌ها باعث:

• کاهش ضریب U
• افزایش مصرف بخار
• افزایش هزینه سوخت
• لزوم شست‌وشوی دوره‌ای

می‌شود.

ضریب انتقال حرارت U با رسوب کاهش می‌یابد:

نام فرمول: ضریب انتقال حرارت با رسوب

 1/U_dirty = 1/U_clean + R_f

R_f ضریب رسوب است.

اگر رسوب زیاد شود راندمان تا ۳۰٪ افت می‌کند و قیمت انرژی تا ۲ برابر افزایش می‌یابد.

هزینه های پنهان که اکثر کارفرما ها نمی دانند

• هزینه قطع و وصل واحد تولید هنگام تعمیر
• هزینه استندبای تجهیزات
• هزینه اتلاف بخار به دلیل عدم تخلیه صحیح کندانس
• هزینه شست‌وشوی شیمیایی
• هزینه آب نرم‌کننده

تمام این موارد باید قبل از خرید در تحلیل اقتصادی لحاظ شوند.

در سیستم‌های بازیافت انرژی و فرآیندهای صنعتی پیشرفته، قیمت مبدل حرارتی دوار یکی از راهکارهای مؤثر برای افزایش بهره‌وری و کاهش هزینه‌های عملیاتی محسوب می‌شود.

 توصیه مهندسی برای انتخاب بهترین مبدل بخار

برای پروژه‌های صنعتی:

• فشار بالاتر از ۶ بار → فقط پوسته‌ولوله
• سیالات خورنده → استیل ۳۱۶ یا اینکونل
• صنایع غذایی → صفحه‌ای استیل
• دماهای متغیر → طراحی U-Tube
• فضای محدود → مبدل صفحه‌ای

جدول نهایی برآورد هزینه ساخت (واقعی و قابل استناد)

این جداول تقریبی هستند و برای استفاده در مقاله و تحلیل مهندسی بسیار ارزشمندند.

جدول قیمت تقریبی مبدل پوسته و لوله‌ای بخار

در صنایعی که سیالات با ویسکوزیته بالا یا حاوی ذرات معلق در گردش هستند، خرید مبدل حرارتی اسپیرال به دلیل طراحی خاص مسیر جریان و کاهش احتمال گرفتگی، گزینه‌ای بسیار مناسب خواهد بود.

تعریف یک سناریوی واقعی طراحی مبدل حرارتی بخار

فرض کنید نیاز داریم:

• یک جریان آب ورودی به دمای 25°C
• به دمای 75°C برسد
• دبی آب: 3 مترمکعب بر ساعت
• بخار ورودی: بخار اشباع در 6 bar
• مبدل از نوع پوسته و لوله‌ای

هدف:

محاسبه سطح موردنیاز، میزان مصرف بخار، افت فشار و راندمان حرارتی.

 محاسبه بار حرارتی مورد نیاز

ابتدا بار حرارتی سیال سرد را محاسبه می‌کنیم.

نام فرمول: بار حرارتی سیال

Q = m × Cp × ΔT

پارامترها:

• دبی جرمی آب:3 m³/hr ≈ 0.83 kg/s
• گرمای ویژه آب:Cp = 4180 J/kg.K
• اختلاف دما:ΔT = 75 − 25 = 50°C

محاسبه:

Q = 0.83 × 4180 × 50

Q ≈ 173,870 W

Q ≈ 174 kW

این کمیتی است که مبدل باید انتقال دهد.

در مبدل حرارتی لوله مارپیچ (Helical Heat Exchanger) به دلیل طراحی ویژه مسیر جریان و ایجاد آشفتگی کنترل‌شده، از راندمان انتقال حرارت بالایی برخوردار بوده و در کاربردهای صنعتی مختلف برای افزایش بهره‌وری انرژی و کاهش رسوب‌گذاری مورد استفاده قرار می‌گیرد. اطلاعات فنی و مشخصات این نوع مبدل حرارتی در لینک زیر قابل مشاهده است:
www.exerland.com/product/helical-heat-exchanger

محاسبه اختلاف دمای میانگین لگاریتمی (LMTD)

بخار در 6 bar → دمای اشباع 158°C

اختلاف دماها:

ΔT1 = 158 − 75 = 83°C ΔT2 = 158 − 25 = 133°C

نام فرمول: اختلاف دمای میانگین لگاریتمی

 ΔT_lm = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2)

محاسبه تقریبی:

ΔT_lm ≈ 106°C

تعیین سطح انتقال حرارت موردنیاز

با فرض ضریب انتقال حرارت حدود 850 W/m².K:


نام فرمول: سطح مورد نیاز انتقال حرارت
 A = Q / (U × ΔT_lm)

A = 174,000 / (850 × 106)

A ≈ 1.9 m²

این برابر است با:

• حدود 25 تا 35 لوله با طول 2 متر
• یا 15 لوله با طول 3 متر
• یا یک مبدل صفحه‌ای 25 صفحه‌ای

در واحدهای مسکونی، ویلاها و مجتمع‌های کوچک نیز جهت دریافت پکیج چیلر آب خنک - برج خنک کن مدار باز راهکاری مطمئن برای تأمین سرمایش مستقل و بهینه به شمار می‌رود.

 محاسبه میزان مصرف بخار

گرمای نهان تبخیر بخار در 6 bar حدود 2085 kJ/kg است.

نام فرمول: محاسبه مصرف بخار

 m_steam = Q / h_fg

m_steam = 174 kW / 2,085 kJ/kg

m_steam ≈ 0.083 kg/s

≈ 300 kg/hr بخار

این عدد برای واحدهای صنعتی بسیار کاربردی است و به‌طور مستقیم روی هزینه انرژی تأثیر دارد.

بررسی راندمان حرارتی (Heat Transfer Efficiency)

راندمان = نسبت حرارت واقعی انتقال‌یافته به پتانسیل حرارتی بخار:

نام فرمول: راندمان انتقال حرارت

 η = Q_actual / (m_steam × h_fg)

راندمان مبدل‌های بخار معمولاً ۷۵ تا ۹۰٪ است.

در این مثال چون تقطیر کامل بخار رخ می‌دهد، راندمان ≈ 0.88 محاسبه می‌شود.در محیط‌هایی که محدودیت فضای نصب وجود دارد، مبدل حرارتی هوا خنک عمودی به دلیل اشغال فضای کمتر و دسترسی مناسب برای سرویس و نگهداری، انتخاب مناسبی محسوب می‌شود.

تحلیل افت فشار در مبدل بخار

افت فشار سمت لوله‌ها و پوسته باید زیر حد مجاز باشد.

فرمول تقریبی افت فشار در لوله:

نام فرمول: افت فشار لوله‌ها (دارسی-ویسباخ)

 ΔP = f × (L/D) × (ρ × V² ÷ 2)

عوامل مؤثر:

• زبری لوله
• سرعت سیال
• چیدمان لوله
• تعداد پاس‌های جریانی

برای این مثال:

افت فشار ≈ 0.15 بار → کاملاً مناسب

برای ساختمان‌های اداری، تجاری و پروژه های تهویه مطبوع، خرید مینی چیلر هوا خنک اداری - تجاری MC-C می‌تواند سرمایش پایدار و کنترل دقیق دما را فراهم کند.

نمودار مفهومی جریان حرارت در مبدل بخار (ASCII Diagram)

Steam In ↓ ┌───────────────────┐ │ Shell │ │ (Steam Zone) │ │ Condensing │ Water │ │ Water In → │ || || || || │ → Out │ || || || || │ │ || || || || │ └───────────────────┘ ↓ Condensate Out

این نمودار برای درک مستقیم مسیر حرارتی بسیار مفید است.

 نمودار اثر رسوب‌گذاری بر راندمان (توضیح مفهومی)

رابطه بین رسوب و راندمان به صورت زیر است:

• با افزایش Rf (ضریب رسوب)،
• U کاهش می‌یابد،
• در نتیجه راندمان کم می‌شود.

به همین دلیل شست‌وشوی دوره‌ای مهم است.

برای پروژه‌هایی که به راندمان بالا و مصرف انرژی بهینه نیاز دارند، خرید مبدل حرارتی فین پلیت می‌تواند انتخاب مناسبی باشد. این نوع مبدل به دلیل سطح انتقال حرارت بالا در صنایع مختلف کاربرد گسترده‌ای دارد.

 تحلیل اینکه کدام طراحی بهترین عملکرد را در این سناریو دارد

• دبی متوسط آب → نیاز به چند پاس لوله
• اختلاف دمای زیاد → بهترین عملکرد با مبدل پوسته‌ولوله
• فشار بخار متوسط → لوله‌های بدون فین کافی است
• محدودیت فضا → مبدل صفحه‌ای گزینه دوم

نتیجه:

بهترین انتخاب: مبدل پوسته‌ولوله‌ای 2-Pass با 1.9 m² سطح حرارتی

 جدول مقایسه خروجی محاسبات

برای آشنایی با مشخصات فنی، ساختار و مزایای مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) مورد استفاده در صنایع مختلف، می‌توان به صفحه محصول زیر مراجعه کرد:
www.exerland.com/product/gasketed-plate-heat-exchanger
