مبدل حرارتی اسپیرال | مشخصات فنی و مزایا و خرید

مبدل حرارتی اسپیرال اکسرلند ابزاری مهندسی‌شده برای انتقال حرارت دقیق و پایدار سیالات حساس است.
با طراحی مارپیچی جریان، راندمان بالا و جریان یکنواخت، این محصول برای سیالات غلیظ، مواد حساس و فرآیندهای CIP مناسب است.
مدل‌های موجود شامل تک‌کاناله، دوکاناله و کانال عریض بوده و قابلیت سفارشی‌سازی برای انواع فرآیندهای صنعتی را دارد.
انتخاب صحیح مدل باعث افزایش راندمان سیستم و بهینه‌سازی مصرف انرژی می‌شود.

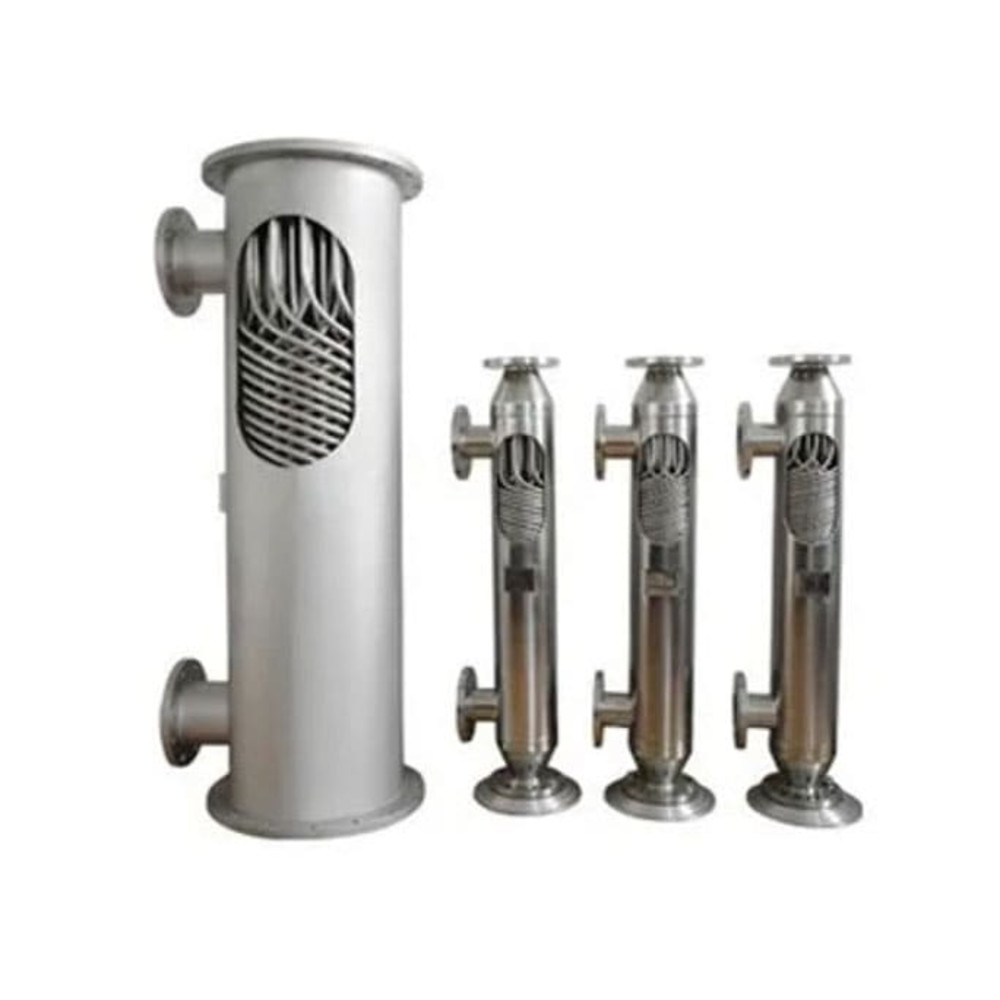

مبدل حرارتی اسپیرال-1

مبدل حرارتی اسپیرال چیست؟

«مبدل حرارتی اسپیرال اکسرژی برای خنک‌سازی و گرمایش سیالات حساس با رعایت استانداردهای FDA و ASME طراحی و تولید می‌شود.»


مبدل حرارتی اسپیرال با طراحی مارپیچی جریان، انتقال حرارت یکنواخت و سریع را برای سیالات لزج و حساس فراهم می‌کند. این مدل امکان شستشوی CIP را دارد و برای صنایع حساس مانند داروسازی، بیوتکنولوژی و صنایع شیمیایی خاص ایده‌آل است.


توضیح فنی :

  • مدل‌ها: Single Spiral، Dual Spiral، Sludge Type

  • متریال: استیل ۳۰۴/۳۱۶، تیتانیوم

  • استانداردها: ASME Sec VIII, API 662, ISO 15547-1, FDA

  • فشار کاری: تا ۲۵ بار، دمای عملیاتی: تا ۳۰۰°C

  • کاربردها: خنک‌سازی، گرمایش، بازیافت حرارتی، CIP

  • مزایا: راندمان بالا، جریان یکنواخت، مقاومت در برابر گرفتگی، شستشوی آسان و طول عمر طولانی



خرید مبدل حرارتی اسپیرال

 معرفی مدل های مبدل حرارتی اسپیرال

محدودیت‌هامزایاراندمانجنسفشار کاری (Bar)ظرفیت (kW)نوع
محدودیت دبی بالافشرده، مناسب سیالات تمیزبالاSS316L6–1025–80Single
نیاز به فضای بیشتردبی زیاد، امکان CIPبسیار بالاSS316L / Ti8–1660–180Dual
برای سیالات تمیز مناسب نیستمقاومت ضدگرفتگی، مناسب لجن و ذراتمتوسطSS316L10–25100–300Sludge


«در یک کارخانه تولید سرم تزریقی، جایگزینی مبدل لوله‌ای با مبدل حرارتی اسپیرال اکسرلند، باعث افزایش راندمان تولید ۱۸٪، کاهش مصرف انرژی ۲۲٪ و کاهش توقفات ناشی از گرفتگی تا ۴۵٪ شد. این نتیجه به دلیل طراحی مارپیچی جریان، انتخاب متریال مناسب و امکان CIP دقیق به دست آمد.»

قیمت مبدل اسپیرال


چرا انتخاب صحیح مبدل حرارتی اهمیت دارد؟

  • انتخاب نادرست → افت راندمان، فشار بالا روی تجهیزات، افزایش هزینه نگهداری و کاهش کیفیت محصول

  • انتخاب صحیح با مشاوره مهندسی اکسرلند → بهینه‌سازی مصرف انرژی، افزایش عمر تجهیزات، رعایت استانداردها و کاهش هزینه‌های عملیاتی



spiral-heat-exchanger

معرفی مدل های مبدل حرارتی اسپیرال

محدودیت‌هامزایاراندمانجنسفشار کاری (بار)ظرفیت (کیلووات)نوعمدل
محدودیت دبی بالافشرده، مناسب سیالات تمیزبالاSS316L۶–۱۰۲۵–۸۰تک‌کانالهS-100
نیاز به فضای بیشتردبی زیاد، امکان CIPبسیار بالاSS316L / Ti۸–۱۶۶۰–۱۸۰دوکانالهS-200
برای سیالات تمیز مناسب نیستمقاومت در برابر گرفتگی، مناسب لجن و ذراتمتوسطSS316L۱۰–۲۵۱۰۰–۳۰۰کانال عریضS-350

نمونه موردی :

«در یک کارخانه تولید سرم تزریقی، جایگزینی مبدل لوله ای با مبدل اسپیرال اکسرلند باعث افزایش راندمان تولید ۱۸٪، کاهش مصرف انرژی ۲۲٪ و کاهش توقفات ناشی از گرفتگی تا ۴۵٪ شد. طراحی مارپیچی جریان و امکان CIP دقیق، نقش کلیدی در این موفقیت داشت.»

اهمین مبدل لوله ای اسپیرال

مزایا و کاربردهای مبدل حرارتی اسپیرال

  • راندمان بالا: انتقال حرارت سریع و یکنواخت

  • کاهش مصرف انرژی و هزینه‌های عملیاتی

  • طول عمر طولانی و نگهداری آسان

  • سازگاری با شرایط محیطی و استانداردهای صنعتی و دارویی

  • امکان سفارشی‌سازی بر اساس نوع سیال و فرآیند


به تصمیم سریع نیاز دارید؟ مبدل حرارتی اسپیرال با طراحی مارپیچی و راندمان بالاتر از مدل‌های صفحه ای، بهترین انتخاب برای پروژه‌های شماست. کاهش فضای اشغالی، هزینه نگهداری پایین و عملکرد پایدار، ارزش تجاری بالایی ایجاد می‌کند. همین امروز سفارش دهید و پروژه خود را بدون تأخیر پیش ببرید.


ارسال مبدل اسپیرال

صنایع مصرف کننده مبدل حرارتی اسپیرال

استانداردکاربردنوع مبدلصنعت
FDA, ASME, ISOخنک‌سازی، گرمایش، CIPتک‌کاناله/دوکانالهداروسازی
ASME BPEکنترل دما در بیوراکتور و فرآیند تخمیردوکانالهبیوتکنولوژی
API 662سیالات لزج و wastewaterکانال عریضصنایع شیمیایی حساس

خرید مبدل اسپیرال

ویژگی‌های مبدل حرارتی اسپیرال

مبدل‌های اسپیرال نقش کلیدی در افزایش راندمان و کاهش مصرف انرژی دارند.


ویژگی‌ها:

  • طراحی مارپیچی برای جلوگیری از رسوب‌گذاری

  • قابلیت استفاده در سیالات آلوده و حاوی ذرات جامد

  • عمر طولانی با متریال ضدخوردگی

  • نگهداری و شست‌وشوی آسان

  • امکان سفارشی‌سازی بر اساس ظرفیت و نوع سیال

  • پشتیبانی و گارانتی از مرکز تخصصی صنعتی اکسرلند


خرید مبدل حرارتی اسپیرال2

کاربرد مبدل اسپیرال

این محصول در صنایع مختلف قابل استفاده است:

  • گرمایش در صنایع غذایی و دارویی

  • تصفیه و بازیافت حرارت در فاضلاب صنعتی

  • نیروگاه‌ها و صنایع شیمیایی

  • سیستم‌های هوای فشرده در خطوط تولید

  • صنایع نفت و گاز، کارخانجات فلزی و پتروشیمی


از مبدل حرارتی اسپیرال برای بازیافت حرارت، خنک‌کاری سیالات و فرآیندهای صنعتی با فضای محدود استفاده می‌شود.


شماتیک اسپیرال

جدول مقایسه مبدل اسپیرال با جایگزین‌ها

حوزه کاربردقیمت تقریبیمزیت کلیدیجنسنوع
صنایع غذایی، فاضلاب صنعتیمتوسطراندمان بالا، ضد رسوبفولادی/استیلمبدل اسپیرال
تهویه مطبوع، آبگرم مصرفیپایینابعاد کوچک، وزن سبکاستیلمبدل صفحه‌ای
نفت و گاز، صنایع سنگینبالامقاومت در فشار بالافولادمبدل لوله‌ای


🌊 همین امروز سفارش دهید و یک گام جلوتر از رقبا باشید!

قیمت مبدل حرارتی اسپیرال

قیمت نهایی این محصول به عوامل زیر وابسته است:

  • متریال استیل ضدزنگ یا فولاد کربنی

  • ظرفیت حرارتی

  • فشار کاری مورد نیاز

  • نوع سیال و دما

  • تجهیزات جانبی و اتصالات سفارشی

با توجه به راندمان بالا و کاهش هزینه‌های نگهداری، ارزش خرید مبدل اسپیرال بسیار بالاتر از مدل‌های جایگزین است.


خرید مبدل اسپیرال از اکسرلند یعنی پیوستن به جمع صدها مهندس و مدیر صنعتی که تجربه خریدی راحت و بی‌دغدغه داشته‌اند. با پشتیبانی سریع، مشاوره دوستانه و ارسال فوری، شما تنها چند کلیک با انتخابی مطمئن فاصله دارید. حس خوب همکاری با یک برند معتبر را تجربه کنید.


سازنده مبدل حرارتی اسپیرال

راهنمای خرید از اکسرلند

  1. انتخاب محصول و ثبت سفارش آنلاین

  2. دریافت مشاوره رایگان تلفنی یا آنلاین

  3. ارسال سریع به سراسر کشور

  4. دریافت گارانتی معتبر و خدمات پس از فروش

اکسرلند، انتخاب اول مهندسان و پیمانکاران در خرید تجهیزات صنعتی.


بر اساس تست‌های فنی، راندمان حرارتی مبدل اسپیرال تا ۳۰٪ بالاتر از مبدل لوله‌ای گزارش شده است. فشار کاری تا ۲۵ بار و قابلیت کار با سیالات حاوی ذرات جامد، این محصول را گزینه‌ای بهینه برای صنایع حساس می‌کند. در مقایسه با مبدل صفحه‌ای، هزینه نگهداری تا ۴۰٪ کاهش می‌یابد.



ارسال مبدل حرارتی اسپیرال

سوالات پرتکرار درباره مبدل حرارتی اسپیرال اکسرلند

✅ مبدل حرارتی اسپیرال چیست و چه کاربردی دارد؟ ▼
مبدل حرارتی اسپیرال نوعی تجهیز انتقال حرارت صنعتی با طراحی مارپیچی است که برای خنک‌کاری، گرمایش و بازیافت انرژی در سیالات حساس، غلیظ و دارای ذرات معلق استفاده می‌شود. این نوع مبدل به دلیل راندمان حرارتی بالا و مقاومت در برابر گرفتگی، در صنایع دارویی، غذایی، پتروشیمی و فاضلاب صنعتی کاربرد گسترده‌ای دارد. بشر هنوز بعد از این همه سال عاشق پیچاندن لوله‌هاست، ولی این یکی حداقل واقعا کار می‌کند.
✅ مهم‌ترین مزیت مبدل اسپیرال نسبت به مبدل صفحه‌ای و پوسته لوله چیست؟ ▼
طراحی مارپیچی جریان باعث می‌شود رسوب‌گذاری کاهش پیدا کند و انتقال حرارت یکنواخت‌تر انجام شود. در مقایسه با مبدل صفحه‌ای، هزینه نگهداری کمتر است و نسبت به مبدل پوسته و لوله فضای نصب کمتری نیاز دارد. برای سیالات لزج یا آلوده هم عملکرد بسیار پایدارتری دارد.
✅ مبدل حرارتی اسپیرال برای چه صنایعی مناسب است؟ ▼
این تجهیز در صنایع زیر بیشترین کاربرد را دارد:

صنایع دارویی و بیوتکنولوژی
صنایع غذایی و لبنیات
پتروشیمی و صنایع شیمیایی
تصفیه‌خانه و فاضلاب صنعتی
صنایع نفت و گاز
سیستم‌های بازیافت حرارتی و انرژی
✅ آیا مبدل اسپیرال برای سیالات غلیظ و دارای ذرات جامد مناسب است؟ ▼
بله. یکی از دلایل محبوبیت مبدل اسپیرال صنعتی، قابلیت عبور سیالات لزج، دوغاب، لجن و مواد دارای ذرات جامد بدون گرفتگی شدید است. مدل‌های Wide Channel یا Sludge Type دقیقا برای همین شرایط طراحی شده‌اند.
✅ فشار کاری مبدل حرارتی اسپیرال چقدر است؟ ▼
بسته به مدل و طراحی، فشار کاری بین ۶ تا ۲۵ بار متغیر است. انتخاب فشار مناسب به نوع فرآیند، دمای سیال و شرایط عملیاتی بستگی دارد.

Pressure (Bar) = Force / Area

اگر فشار اشتباه انتخاب شود، نتیجه‌اش معمولا ترکیبی از هزینه اضافی، افت راندمان و جلسه‌های طولانی واحد فنی است.
✅ حداکثر دمای قابل تحمل مبدل اسپیرال چقدر است؟ ▼
مبدل‌های اسپیرال اکسرلند قابلیت کار تا دمای ۳۰۰ درجه سانتی‌گراد را دارند و در صورت نیاز، طراحی سفارشی برای دماهای بالاتر نیز انجام می‌شود.

Q = m × Cp × ΔT
✅ چه متریالی برای ساخت مبدل اسپیرال استفاده می‌شود؟ ▼
رایج‌ترین متریال‌ها شامل موارد زیر هستند:

استیل ضدزنگ SS304
استیل ضدزنگ SS316L
تیتانیوم برای سیالات خورنده
فولاد کربنی برای کاربردهای صنعتی خاص

انتخاب متریال مناسب باعث افزایش طول عمر و جلوگیری از خوردگی سیستم می‌شود.
✅ آیا مبدل اسپیرال قابلیت CIP و SIP دارد؟ ▼
بله. طراحی کانال‌های مارپیچی باعث می‌شود عملیات شستشوی CIP و استریلیزاسیون SIP بدون ایجاد نقاط مرده انجام شود. این ویژگی برای صنایع دارویی و غذایی بسیار مهم است.
✅ راندمان انتقال حرارت در مبدل اسپیرال چقدر است؟ ▼
به دلیل جریان یکنواخت و سطح تبادل حرارتی بالا، راندمان مبدل اسپیرال معمولا بیشتر از مدل‌های لوله‌ای است و در برخی پروژه‌ها تا ۳۰٪ عملکرد بهتری ثبت شده است.

η = (Q useful / Q input) × 100
✅ آیا امکان طراحی سفارشی مبدل حرارتی وجود دارد؟ ▼
بله. تیم مهندسی اکسرلند می‌تواند بر اساس ظرفیت حرارتی، نوع سیال، دما، فشار کاری و فضای نصب، مبدل اسپیرال سفارشی طراحی و تولید کند. چون هیچ پروژه صنعتی‌ای حاضر نیست شبیه پروژه قبلی رفتار کند. انسان‌ها عاشق پیچیده‌سازی‌اند.
✅ چه عواملی روی قیمت مبدل حرارتی اسپیرال تاثیر می‌گذارند؟ ▼
قیمت نهایی به عوامل زیر وابسته است:

جنس بدنه و صفحات
ظرفیت حرارتی
فشار و دمای کاری
نوع سیال
ابعاد و طراحی سفارشی
نوع اتصالات و تجهیزات جانبی
✅ آیا مبدل اسپیرال باعث کاهش مصرف انرژی می‌شود؟ ▼
بله. به دلیل انتقال حرارت موثر و افت فشار کمتر، مصرف انرژی سیستم کاهش پیدا می‌کند و هزینه‌های عملیاتی در بلندمدت بهینه می‌شود.

Energy Saving = Old Consumption - New Consumption
✅ نصب مبدل اسپیرال در فضای محدود امکان‌پذیر است؟ ▼
بله. طراحی فشرده این تجهیزات باعث می‌شود در محیط‌های صنعتی با محدودیت فضا نیز قابل نصب باشند، بدون اینکه راندمان سیستم افت کند.
✅ طول عمر مبدل حرارتی اسپیرال چقدر است؟ ▼
در صورت نگهداری صحیح و انتخاب متریال مناسب، طول عمر این مبدل‌ها معمولا بین ۱۰ تا ۲۰ سال است. کیفیت ساخت و اجرای صحیح فرآیند CIP نیز تاثیر مستقیم بر دوام تجهیز دارد.
✅ تفاوت مدل Single Spiral و Dual Spiral چیست؟ ▼
مدل Single Spiral برای ظرفیت‌های متوسط و سیالات تمیز مناسب است، در حالی که مدل Dual Spiral برای دبی بالا، فرآیندهای مداوم و سیستم‌های دارای CIP انتخاب بهتری محسوب می‌شود.
✅ آیا مبدل اسپیرال برای صنایع دارویی و غذایی استاندارد است؟ ▼
بله. مبدل‌های اسپیرال اکسرلند مطابق استانداردهای معتبر صنعتی و بهداشتی تولید می‌شوند، از جمله:

FDA
ASME Sec VIII
API 662
ISO 15547-1
✅ چگونه ظرفیت مناسب مبدل حرارتی انتخاب می‌شود؟ ▼
انتخاب ظرفیت بر اساس دبی سیال، اختلاف دما، نوع فرآیند و میزان انتقال حرارت مورد نیاز انجام می‌شود.

Q = U × A × ΔT

که در آن:

Q = میزان انتقال حرارت
U = ضریب انتقال حرارت
A = سطح تبادل حرارتی
ΔT = اختلاف دما
✅ آیا مبدل اسپیرال نیاز به نگهداری پیچیده دارد؟ ▼
خیر. یکی از مزایای اصلی این تجهیز، نگهداری آسان و کاهش رسوب‌گذاری است. طراحی خودتمیزشونده جریان مارپیچی باعث کاهش دفعات سرویس و توقف خط تولید می‌شود.
✅ چرا خرید مبدل اسپیرال از اکسرلند انتخاب مطمئنی است؟ ▼
اکسرلند علاوه بر تامین تجهیزات صنعتی، خدمات مشاوره مهندسی، طراحی اختصاصی، پشتیبانی فنی و تامین قطعات یدکی ارائه می‌دهد. یعنی فقط یک دستگاه نمی‌خرید؛ کمتر گرفتار سردردهای بعدی می‌شوید. در صنعت، این خودش نوعی آرامش معنوی محسوب می‌شود.
✅ قبل از خرید مبدل حرارتی اسپیرال باید چه اطلاعاتی آماده کنیم؟ ▼
برای انتخاب دقیق‌تر بهتر است اطلاعات زیر را آماده داشته باشید:

نوع سیال
دبی جریان
دمای ورودی و خروجی
فشار کاری
ظرفیت حرارتی مورد نیاز
محدودیت فضای نصب
نوع فرآیند صنعتی

هرچه اطلاعات دقیق‌تر باشد، انتخاب مبدل مناسب سریع‌تر و اقتصادی‌تر انجام می‌شود. چون برخلاف جلسات مدیریتی، قوانین ترمودینامیک با حدس و انگیزه درمانی کار نمی‌کنند.
