راهنمای انتخاب جنس مبدل حرارتی؛ مقایسه استیل، کربن استیل، تیتانیوم و آلیاژهای مسی

 انتخاب جنس مبدل حرارتی یک تصمیم مهندسی است، نه یک انتخاب اقتصادی ساده

در طراحی و خرید یک مبدل حرارتی صنعتی، انتخاب جنس ساخت یکی از مهم‌ترین تصمیم‌هایی است که مستقیماً روی طول عمر تجهیز، راندمان انتقال حرارت، هزینه تعمیرات و پایداری فرآیند تأثیر می‌گذارد.

بسیاری از مشکلات عملیاتی مبدل‌های حرارتی مانند:

• خوردگی زودهنگام صفحات یا لوله‌ها
• سوراخ شدن تیوب‌ها
• نشتی بین دو سیال
• کاهش ضریب انتقال حرارت
• افزایش دفعات تعمیرات

نه به دلیل ضعف طراحی کلی، بلکه به دلیل انتخاب اشتباه متریال اتفاق می‌افتند.

برای مثال، انتخاب فولاد زنگ‌نزن SS304 برای یک محیط دارای کلراید بالا ممکن است در ظاهر یک انتخاب اقتصادی و قابل قبول باشد، اما در شرایط واقعی فرآیند می‌تواند باعث خوردگی حفره‌ای (Pitting Corrosion) و کاهش شدید عمر تجهیز شود.

از طرف دیگر، استفاده از تیتانیوم در تمام کاربردها نیز تصمیم درستی نیست؛ زیرا هزینه اولیه بسیار بالا بوده و در بسیاری از سرویس‌ها هیچ مزیت اقتصادی نسبت به فولاد زنگ‌نزن ندارد.در پروژه هایی که فضای نصب محدود است یا طراحی فشرده اهمیت بیشتری دارد، بررسی مبدل حرارتی صفحه ای در کنار مبدل پوسته و لوله می‌تواند به انتخاب مناسب‌تر کمک کند.

بنابراین انتخاب جنس مبدل حرارتی باید بر اساس مجموعه‌ای از پارامترهای مهندسی انجام شود:

• نوع سیال
• ترکیب شیمیایی سیال
• دمای کاری
• فشار طراحی
• سرعت جریان
• احتمال تشکیل رسوب
• شرایط خوردگی
• هزینه چرخه عمر تجهیز (Life Cycle Cost)

یک متریال مناسب، متریالی نیست که فقط در روز اول ارزان‌تر باشد؛ بلکه متریالی است که در تمام طول عمر پروژه عملکرد پایدار داشته باشد.

بهترین جنس مبدل حرارتی کدام است؟

پاسخ کوتاه:

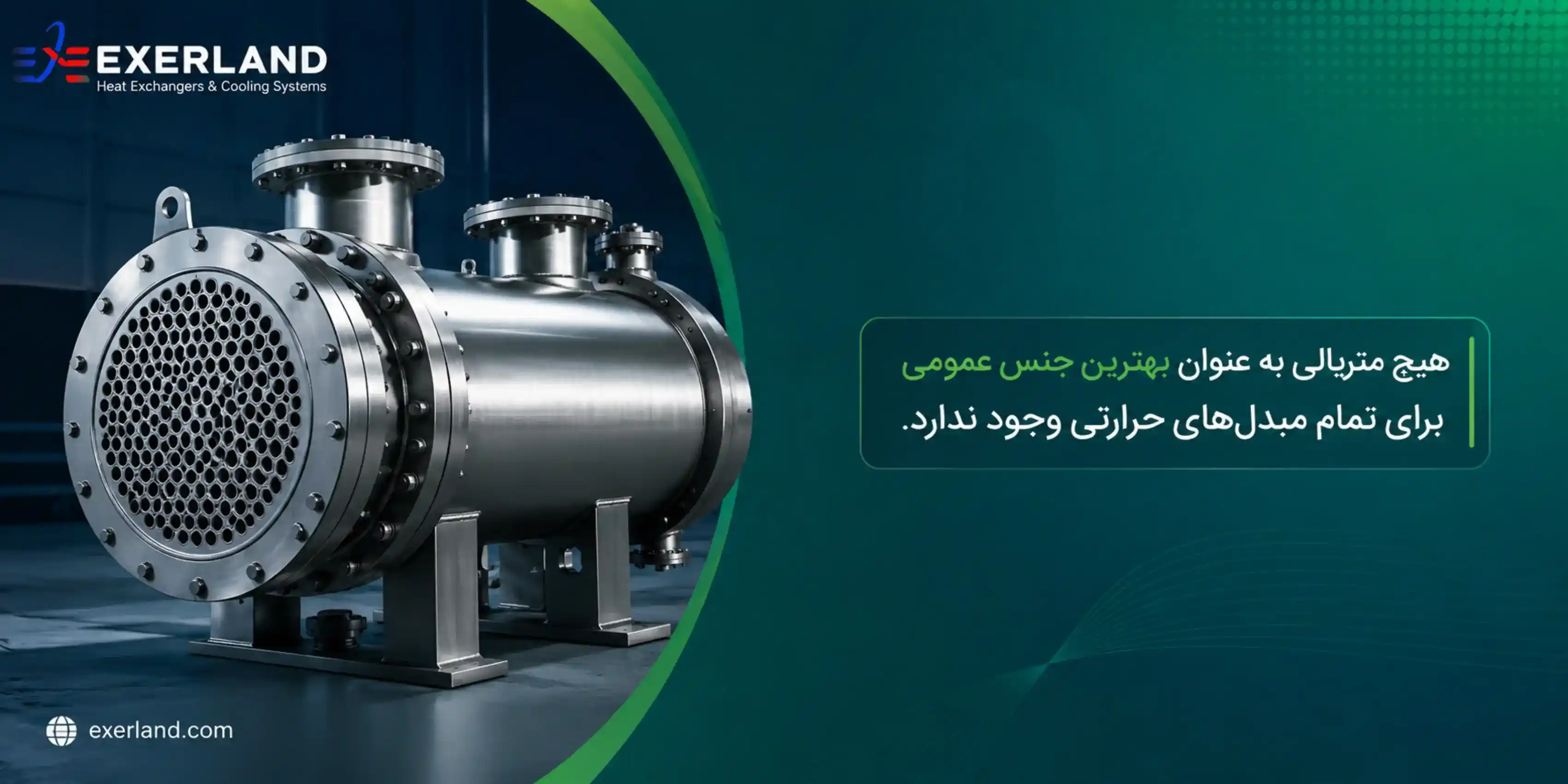

هیچ متریالی به عنوان بهترین جنس عمومی برای تمام مبدل‌های حرارتی وجود ندارد.

انتخاب صحیح جنس به شرایط کاری بستگی دارد.در برخی کاربردها که محدودیت ابعاد تجهیز یا نیاز به افزایش راندمان انتقال حرارت وجود دارد، استفاده از مبدل حرارتی فین پلیت می‌تواند راهکار مناسبی باشد. در این نوع طراحی، صفحات پره‌دار با افزایش سطح مؤثر انتقال حرارت، امکان تبادل حرارتی بیشتر را در حجم فشرده فراهم می‌کنند. با این حال، انتخاب جنس صفحات و پره‌ها باید متناسب با نوع سیال، دمای کاری، شرایط خوردگی و الزامات بهره‌برداری انجام شود؛ زیرا بهترین متریال برای یک مبدل حرارتی همیشه به شرایط واقعی پروژه وابسته است.

در یک کاربرد صنعتی:

• برای آب صنعتی معمولی با شرایط کنترل‌شده، فولاد کربنی می‌تواند انتخاب اقتصادی مناسبی باشد.
• برای بسیاری از کاربردهای آب، بخار، روغن و سیالات فرآیندی، استنلس استیل 304 یا 316 گزینه‌های رایج هستند.
• برای محیط‌های بسیار خورنده مانند آب دریا، محلول‌های کلریدی یا برخی فرآیندهای شیمیایی، تیتانیوم یا آلیاژهای خاص ممکن است انتخاب مناسب‌تری باشند.
• برای کاربردهایی که هدایت حرارتی بالا اهمیت زیادی دارد، آلیاژهای مسی می‌توانند مزیت داشته باشند.

بنابراین انتخاب متریال باید با این سؤال شروع شود:

"این مبدل حرارتی در چه محیطی و برای چه مدت باید بدون مشکل کار کند؟"

نه اینکه:

"کدام جنس ارزان‌تر است؟"

چرا انتخاب جنس مبدل حرارتی اهمیت زیادی دارد؟

مبدل حرارتی معمولاً یکی از تجهیزات حیاتی در خطوط فرآیندی است. خرابی آن می‌تواند باعث توقف کل سیستم شود.

در یک مبدل حرارتی، متریال باید هم‌زمان چند وظیفه را انجام دهد:

۱. مقاومت در برابر خوردگی

سیال عبوری از داخل مبدل ممکن است شامل:

• یون کلراید
• اسیدها
• مواد قلیایی
• اکسیژن محلول
• ترکیبات شیمیایی فعال

باشد.

اگر جنس انتخاب‌شده مقاومت کافی نداشته باشد، ضخامت دیواره کاهش پیدا کرده و در نهایت نشتی ایجاد می‌شود.

۲. حفظ انتقال حرارت مناسب

جنس مبدل فقط برای مقاومت مکانیکی انتخاب نمی‌شود.ضریب هدایت حرارتی (Thermal Conductivity) متریال نیز روی عملکرد تجهیز اثر دارد.ضریب انتقال حرارت، سطح تبادل و ظرفیت حرارتی از عوامل اصلی انتخاب مبدل هستند و محاسبه ظرفیت مبدل حرارتی صحیح نقش مهمی در انتخاب تجهیز دارد.

برای مثال:

• مس هدایت حرارتی بسیار بالایی دارد.
• فولاد کربنی مقاومت مکانیکی خوبی دارد اما هدایت حرارتی آن پایین‌تر از مس است.
• تیتانیوم مقاومت خوردگی بسیار عالی دارد اما هدایت حرارتی آن کمتر از مس و فولاد است.

بنابراین انتخاب متریال همیشه یک توازن بین انتقال حرارت، مقاومت خوردگی و هزینه است.

۳. کاهش هزینه تعمیرات و توقف تولید

گاهی انتخاب یک متریال ارزان‌تر در زمان خرید باعث افزایش هزینه‌های آینده می‌شود.

مثال:

فرض کنید یک مبدل با صفحات SS304 در محیط دارای کلراید بالا نصب شود.

هزینه اولیه کمتر است، اما اگر بعد از مدت کوتاهی دچار خوردگی شود:

• خط تولید متوقف می‌شود.
• هزینه تعویض افزایش پیدا می‌کند.
• هزینه تعمیرات اضطراری ایجاد می‌شود.

در چنین شرایطی استفاده از SS316L یا Titanium ممکن است در ابتدا گران‌تر باشد، اما هزینه چرخه عمر کمتری ایجاد کند.

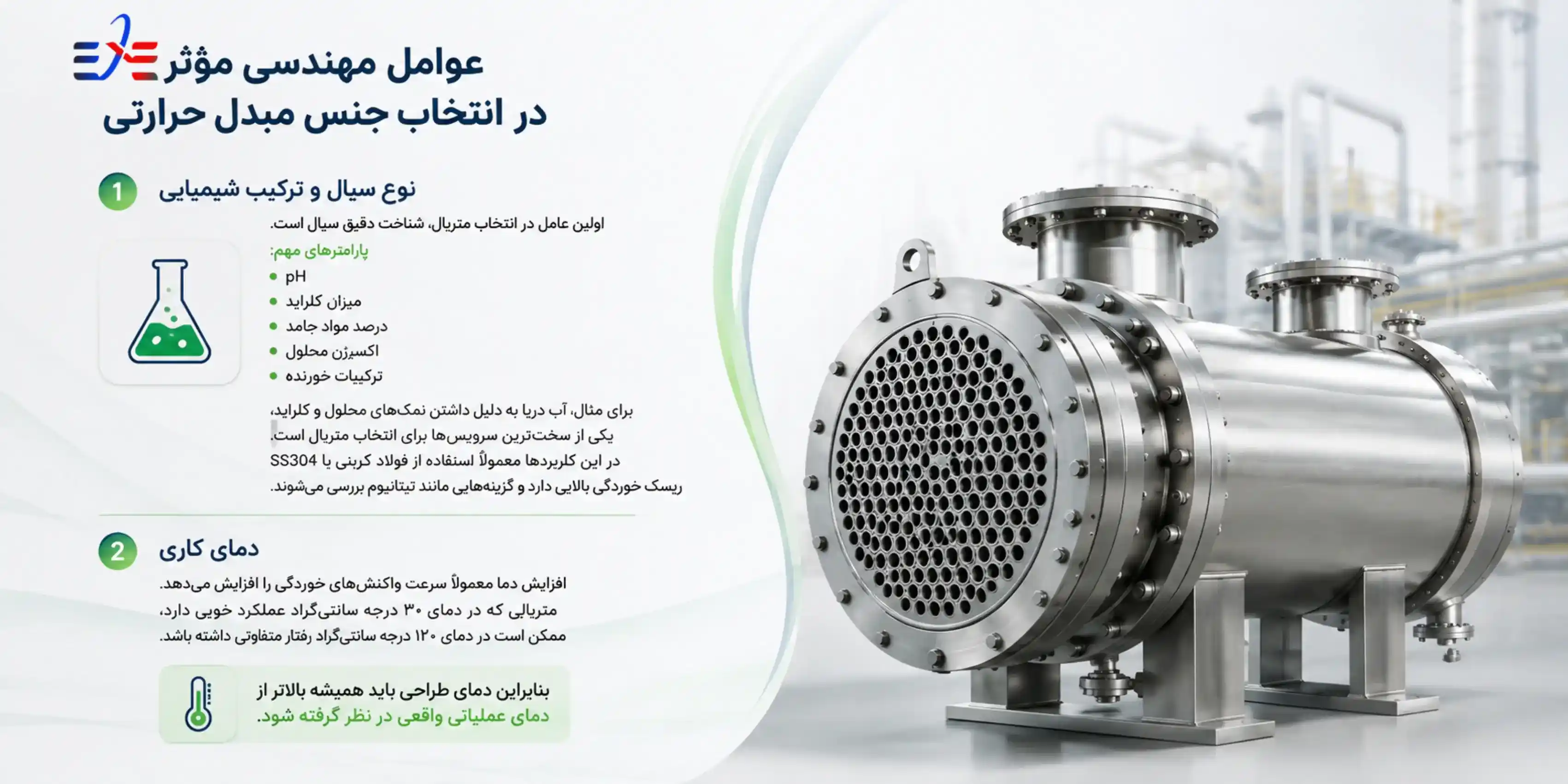

عوامل مهندسی مؤثر در انتخاب جنس مبدل حرارتی

۱. نوع سیال و ترکیب شیمیایی

اولین عامل در انتخاب متریال، شناخت دقیق سیال است.

پارامترهای مهم:

• pH
• میزان کلراید
• درصد مواد جامد
• اکسیژن محلول
• ترکیبات خورنده

برای مثال:

آب دریا به دلیل داشتن نمک‌های محلول و کلراید، یکی از سخت‌ترین سرویس‌ها برای انتخاب متریال است.

در این کاربردها معمولاً استفاده از فولاد کربنی یا SS304 ریسک خوردگی بالایی دارد و گزینه‌هایی مانند تیتانیوم بررسی می شوند.در کاربردهایی که سیال دارای ذرات معلق، ویسکوزیته بالا یا پتانسیل رسوب‌گذاری است، انتخاب ساختار مناسب مبدل حرارتی می‌تواند تأثیر مستقیمی بر کاهش هزینه‌های تعمیرات و زمان توقف سیستم داشته باشد. مبدل حرارتی اسپیرال با طراحی کانال‌های مارپیچی و ایجاد شرایط جریان مناسب، در برخی فرآیندهای صنعتی به‌عنوان گزینه‌ای برای بهبود عملکرد حرارتی و مدیریت بهتر رسوب مورد استفاده قرار می‌گیرد. با این حال، انتخاب این نوع مبدل باید بر اساس نوع سیال، شرایط فرآیند، قابلیت شست‌وشو و الزامات بهره‌برداری انجام شود.

۲. دمای کاری

افزایش دما معمولاً سرعت واکنش‌های خوردگی را افزایش می‌دهد.

متریالی که در دمای ۳۰ درجه سانتی‌گراد عملکرد خوبی دارد، ممکن است در دمای ۱۲۰ درجه سانتی‌گراد رفتار متفاوتی داشته باشد.

بنابراین دمای طراحی باید همیشه بالاتر از دمای عملیاتی واقعی در نظر گرفته شود.

۳. فشار طراحی

فشار روی انتخاب ضخامت و استحکام مکانیکی اثر دارد.

در مبدل‌های پوسته و لوله، جنس پوسته، تیوب، تیوب‌شیت و هد باید بتوانند فشار طراحی را تحمل کنند.

انتخاب متریال فقط بر اساس مقاومت خوردگی کافی نیست؛ خواص مکانیکی نیز باید بررسی شود.

۴. سرعت جریان و احتمال خوردگی فرسایشی

سرعت بالای سیال می‌تواند باعث:

• Erosion
• کاهش ضخامت دیواره
• آسیب لایه محافظ اکسیدی

شود.

این موضوع مخصوصاً در:

• تیوب‌های مبدل پوسته و لوله
• صفحات مبدل‌های صفحه‌ای

اهمیت دارد.

اشتباه رایج مهندسان در انتخاب جنس مبدل حرارتی

یکی از رایج‌ترین اشتباهات این است که فقط به قیمت اولیه متریال توجه شود.

در پروژه‌های صنعتی، ارزان‌ترین گزینه همیشه اقتصادی‌ترین گزینه نیست.

انتخاب صحیح باید بر اساس:

Initial Cost + Maintenance Cost + Downtime Risk

انجام شود.

یک مبدل حرارتی که ۱۵ سال بدون مشکل کار می‌کند، معمولاً ارزش اقتصادی بیشتری نسبت به تجهیزی دارد که بعد از دو سال نیاز به تعویض دارد.

مقایسه مهندسی جنس های مختلف مبدل حرارتی

انتخاب متریال مبدل حرارتی معمولاً بین چند گزینه اصلی انجام می‌شود. هر متریال دارای مزایا و محدودیت‌های مشخصی است و انتخاب نهایی باید بر اساس شرایط واقعی فرآیند انجام شود. تشخیص جنس مبدل باید همراه با بررسی فشار، دما، خوردگی و شرایط طراحی انجام شود. برای آشنایی بیشتر با مراحل طراحی می‌توان به طراحی و محاسبات مبدل حرارتی مراجعه کرد.

هیچ ماده‌ای به تنهایی بهترین گزینه برای تمام کاربردها نیست.

در جدول زیر، متریال‌های رایج در ساخت مبدل‌های حرارتی صنعتی مقایسه شده‌اند.

جدول مقایسه متریال های رایج مبدل حرارتی

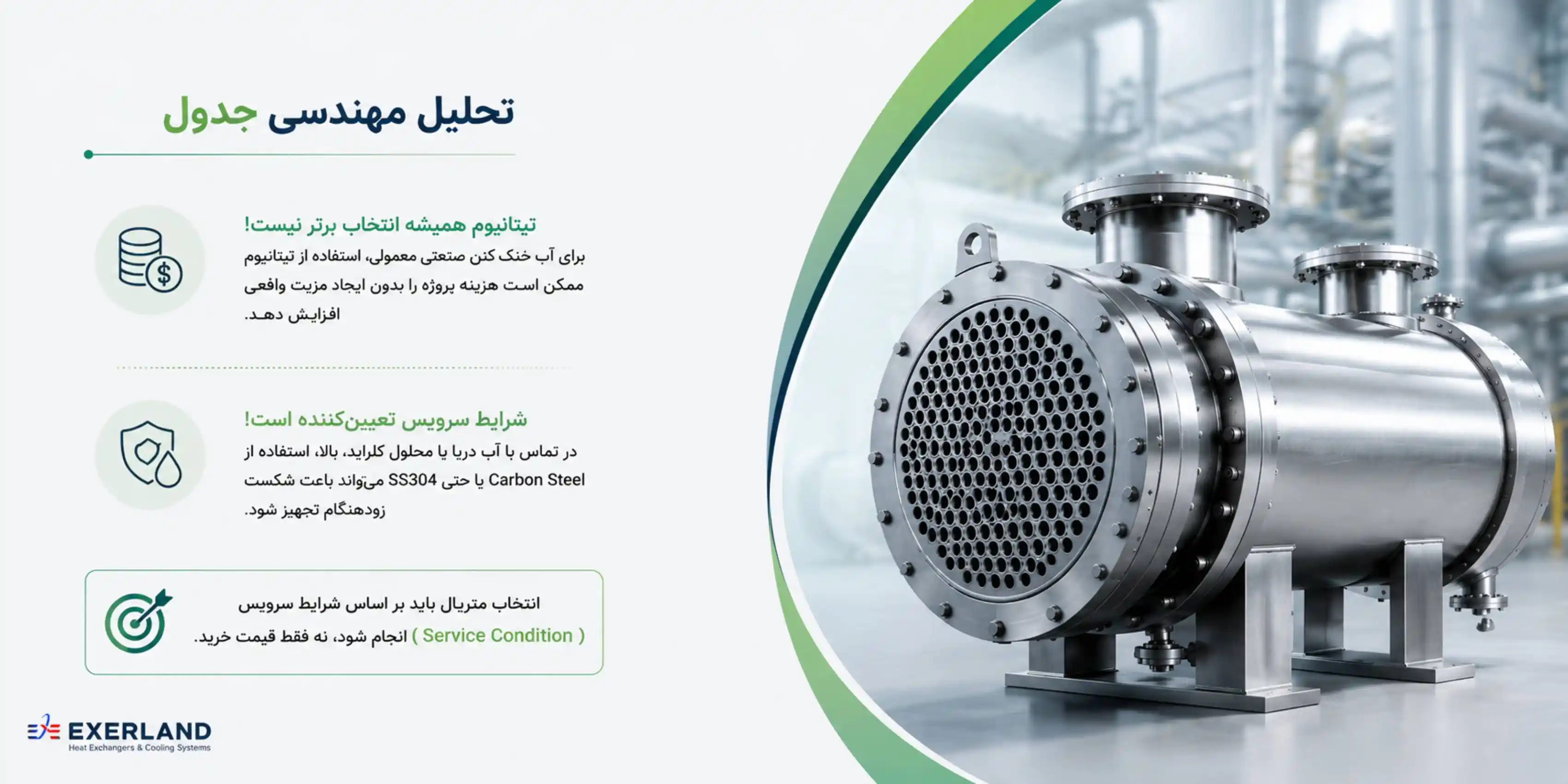

تحلیل مهندسی جدول

در نگاه اول ممکن است تصور شود متریالی مانند Titanium همیشه انتخاب برتر است، اما در طراحی واقعی چنین نیست.

برای مثال:

اگر یک مبدل حرارتی برای آب خنک‌کن صنعتی معمولی طراحی شود، استفاده از تیتانیوم ممکن است هزینه پروژه را بدون ایجاد مزیت واقعی افزایش دهد.

در مقابل، اگر همان مبدل در تماس با آب دریا یا محلول کلراید بالا باشد، استفاده از Carbon Steel یا حتی SS304 می‌تواند باعث شکست زودهنگام تجهیز شود.

بنابراین انتخاب متریال باید بر اساس شرایط سرویس (Service Condition) انجام شود، نه فقط قیمت خرید.

بررسی Carbon Steel در مبدل حرارتی

فولاد کربنی یکی از پرکاربردترین مواد در ساخت تجهیزات صنعتی است.در کاربردهایی که ظرفیت حرارتی پایین‌تر، ساختار ساده و هزینه اولیه اقتصادی اهمیت دارد، مبدل حرارتی دو لوله ای می‌تواند یکی از گزینه‌های مناسب طراحی باشد. به دلیل ساختار ساده این نوع مبدل، انتخاب متریال‌هایی مانند Carbon Steel در بسیاری از سرویس‌های غیرخورنده امکان‌پذیر است. با این حال، انتخاب جنس مبدل باید همچنان بر اساس شرایط کاری، نوع سیال، دمای فرآیند و میزان خوردگی انجام شود تا از کاهش عمر تجهیز و افزایش هزینه‌های نگهداری جلوگیری شود.

مزایا:

• قیمت اقتصادی
• استحکام مکانیکی مناسب
• قابلیت ساخت و جوشکاری آسان
• مناسب برای فشارهای بالا

کاربردهای معمول:

• مبدل‌های آب به آب
• سیستم‌های روغن حرارتی
• بخار غیرخورنده
• صنایع نیروگاهی

محدودیت اصلی:

مشکل اصلی Carbon Steel مقاومت پایین آن در برابر خوردگی است.

در محیط‌هایی که:

• اکسیژن محلول بالا باشد
• pH کنترل نشده باشد
• کلراید وجود داشته باشد

سرعت خوردگی افزایش پیدا می‌کند.

بررسی Stainless Steel 304 و 316 در مبدل حرارتی

استنلس استیل‌ها به دلیل تشکیل لایه محافظ اکسیدی، مقاومت خوردگی بالاتری نسبت به فولاد کربنی دارند.

اما تفاوت بین 304 و 316 در پروژه‌های واقعی بسیار مهم است.در برخی کاربردهای صنعتی که افزایش ضریب انتقال حرارت و استفاده بهینه از فضای نصب اهمیت دارد، طراحی‌های خاص مانند مبدل حرارتی لوله مارپیچ مورد بررسی قرار می‌گیرند. هندسه مارپیچی لوله‌ها با ایجاد جریان گردابه‌ای و افزایش آشفتگی سیال، می‌تواند عملکرد حرارتی مناسبی ارائه دهد. با این حال، انتخاب جنس لوله و بدنه مبدل باید متناسب با شرایط سرویس، نوع سیال، دمای کاری و میزان خوردگی انجام شود؛ به همین دلیل آلیاژهایی مانند Stainless Steel در بسیاری از کاربردهای خورنده مورد توجه قرار می‌گیرند.

SS304

مناسب برای:

• آب تمیز
• سیالات غذایی
• کاربردهای عمومی

اما در حضور کلراید بالا، خطر:

• Pitting Corrosion
• Crevice Corrosion

افزایش پیدا می‌کند.

SS316 / SS316L

وجود عنصر مولیبدن (Mo) باعث افزایش مقاومت در برابر کلراید و محیط‌های خورنده‌تر می‌شود.

کاربرد:

• صنایع شیمیایی
• دارویی
• فرآیندهای دارای نمک
• آب صنعتی با شرایط سخت‌تر

اما یک اشتباه رایج وجود دارد:

اشتباه مهندسی:

"اگر SS316 مقاوم‌تر است، پس همیشه باید SS316 انتخاب شود."

این تصمیم همیشه اقتصادی نیست.

اگر سیال شرایط خورندگی خاصی نداشته باشد، استفاده از SS316 فقط هزینه اولیه را افزایش می‌دهد بدون اینکه عمر تجهیز افزایش قابل توجهی پیدا کند.

بررسی Titanium در مبدل حرارتی

تیتانیوم یکی از مقاوم‌ترین متریال‌ها برای محیط‌های خورنده است.

مهم‌ترین کاربردها:

• آب دریا
• سیستم‌های Offshore
• صنایع شیمیایی خاص
• محیط‌های دارای کلراید بالا

مزیت اصلی:

تشکیل لایه اکسیدی بسیار پایدار که از خوردگی جلوگیری می‌کند.

اما:

محدودیت اصلی:

قیمت بالای خرید و دشواری بیشتر در ساخت.

بنابراین استفاده از Titanium باید زمانی انجام شود که ریسک خوردگی هزینه بالاتری نسبت به قیمت متریال ایجاد کند. در سرویس‌هایی مانند آب دریا و محیط‌های دارای کلراید بالا، انتخاب متریال مقاوم اهمیت زیادی دارد. در چنین شرایطی راهنمای طراحی مبدل حرارتی صفحه ای با صفحات مقاوم مانند تیتانیوم بررسی می‌شود.

بررسی آلیاژهای مسی در مبدل حرارتی

آلیاژهای مسی به دلیل هدایت حرارتی بسیار بالا در برخی تجهیزات انتقال حرارت استفاده می‌شوند.

کاربردهای رایج:

• کندانسورهای چیلر
• سیستم‌های تبرید
• مبدل‌هایی که انتقال حرارت بالا اولویت دارد

اما باید دقت کرد:

مس در برابر تمام سیالات مقاوم نیست.

در محیط‌های دارای:

• آمونیاک
• برخی ترکیبات سولفیدی
• شرایط شیمیایی خاص

ممکن است دچار خوردگی شود.

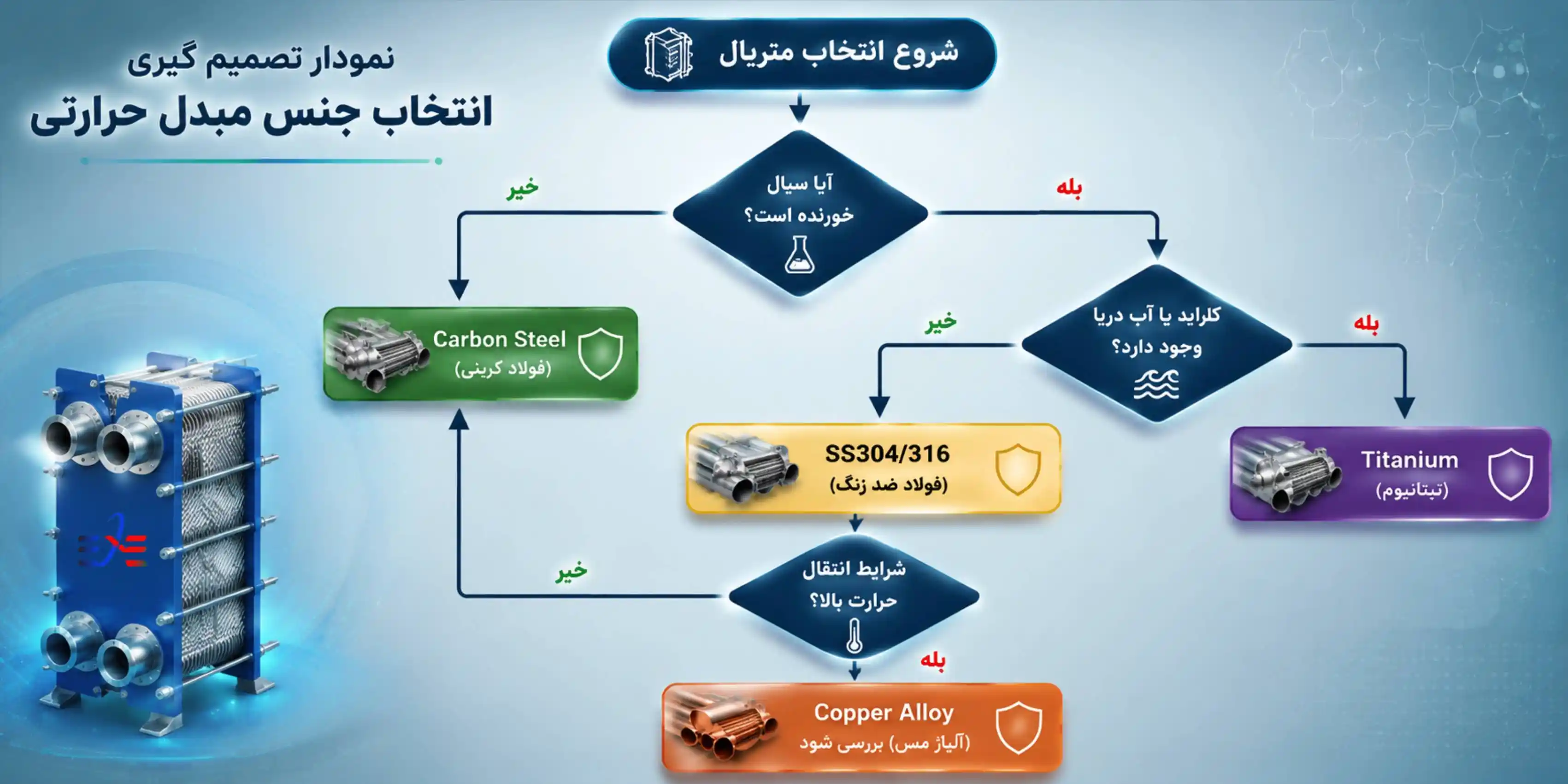

نمودار تصمیم گیری انتخاب جنس مبدل حرارتی

می‌توان انتخاب اولیه متریال را به صورت زیر انجام داد:

نکته مهم طراحی مبدل حرارتی

در پروژه‌های حرفه‌ای، انتخاب متریال معمولاً با بررسی هم‌زمان سه معیار انجام می‌شود:

1. مقاومت خوردگی

آیا تجهیز در طول عمر طراحی دچار تخریب می‌شود؟

2. عملکرد حرارتی

آیا متریال انتخابی باعث کاهش راندمان انتقال حرارت می‌شود؟

3. هزینه چرخه عمر

آیا هزینه تعمیر، تعویض و توقف تولید از هزینه اولیه بیشتر خواهد شد؟

اشتباه رایج در پروژه ها

یکی از خطاهای متداول این است که مهندس فقط دیتاشیت متریال را بررسی می‌کند، اما شرایط واقعی فرآیند را نادیده می‌گیرد.

برای مثال:

دو مبدل با جنس SS316 ممکن است عمر کاملاً متفاوتی داشته باشند، زیرا:

• دمای کاری متفاوت است.
• سرعت جریان متفاوت است.
• مقدار کلراید متفاوت است.
• کیفیت آب متفاوت است.

بنابراین انتخاب جنس باید همیشه با اطلاعات واقعی فرآیند انجام شود.در کاربردهایی که نیاز به طراحی فشرده و انتقال حرارت بالا وجود دارد، مبدل حرارتی صفحه ای بریز - لحیمی یکی از گزینه‌های مورد استفاده در سیستم‌های سرمایشی و گرمایشی است.

انتخاب جنس مبدل حرارتی بر اساس نوع تجهیز

انتخاب متریال فقط به نوع سیال وابسته نیست؛ نوع طراحی مبدل حرارتی نیز روی انتخاب جنس تأثیر مستقیم دارد.در میان تجهیزات هواخنک، مبدل حرارتی فین تیوب یکی از ساختارهای پرکاربرد برای انتقال حرارت بین سیال فرآیندی و هوا محسوب می‌شود. در این طراحی، انتخاب جنس لوله‌ها، فین‌ها و اجزای جانبی باید با توجه به شرایط محیطی، دمای کاری، نوع سیال و میزان خوردگی انجام شود. به همین دلیل، نوع ساختار مبدل حرارتی نقش مهمی در تعیین متریال مناسب و دستیابی به عملکرد پایدار تجهیز دارد.

سه ساختار اصلی که در پروژه‌های صنعتی بیشتر استفاده می‌شوند:

• مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
• مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
• مبدل حرارتی هواخنک (Air Cooled Heat Exchanger)

هر کدام از این تجهیزات شرایط متفاوتی برای انتخاب متریال دارند.

انتخاب جنس در مبدل حرارتی صفحه ای

در مبدل های صفحه ای، بیشترین سطح انتقال حرارت توسط صفحات نازک فلزی ایجاد می‌شود.

به همین دلیل جنس صفحات اهمیت بسیار زیادی دارد.

متریال‌های رایج صفحات:

مثال مهندسی انتخاب متریال صفحه

فرض کنید یک مبدل صفحه‌ای برای خنک‌کاری آب صنعتی طراحی می‌شود:

شرایط:

• دمای ورودی آب: 35°C
• دمای خروجی: 30°C
• کلراید: 150 ppm
• فشار کاری: 8 bar

در این شرایط:

SS304 ممکن است از نظر هزینه جذاب باشد، اما افزایش کلراید می‌تواند ریسک خوردگی حفره‌ای را افزایش دهد.

انتخاب SS316L معمولاً گزینه مطمئن‌تری خواهد بود. در مبدل های صفحه ای، جنس صفحات نقش مهمی در مقاومت خوردگی و عمر تجهیز دارد. برای انتخاب صحیح متریال صفحات، شناخت انواع مبدل حرارتی صفحه ای واشردار و شرایط کاری آن ضروری است.

اما اگر کلراید بسیار بالا باشد یا سیال آب دریا باشد، Titanium بررسی می‌شود.

انتخاب جنس در مبدل حرارتی پوسته و لوله

در مبدل‌های Shell & Tube معمولاً متریال بخش‌های مختلف می‌تواند متفاوت باشد.

اجزا:

• Shell
• Tube
• Tube Sheet
• Channel
• Cover

الزامی نیست که تمام قطعات از یک جنس ساخته شوند.

این موضوع یکی از نکات مهم طراحی اقتصادی است.مبدل های صفحه ای و پوسته و لوله هر دو برای انتقال حرارت استفاده می‌شوند، اما از نظر طراحی، فشار و دمای قابل تحمل، فضای نصب، تعمیرات، هزینه و نوع کاربرد تفاوت‌هایی دارند. در مبدل حرارتی پوسته و لوله، انتخاب جنس پوسته، تیوب و تیوب‌شیت باید مطابق شرایط فرآیند انجام شود.

ترکیب های رایج متریال در پوسته و لوله

حالت اول:

Shell:
Carbon Steel

Tube:
SS316L

کاربرد:

سیالاتی که پوسته نیاز به مقاومت خوردگی بالا ندارد اما سطح انتقال حرارت باید مقاوم باشد.

حالت دوم:

Shell:
Carbon Steel

Tube:
Titanium

کاربرد:

کندانسورهایی که با آب دریا کار می‌کنند.

حالت سوم:

Shell:
SS316L

Tube:
SS316L

کاربرد:

فرآیندهای شیمیایی و دارویی با حساسیت بالا.

اشتباه رایج در طراحی مبدل پوسته و لوله

یکی از اشتباهات متداول این است که فقط جنس تیوب بررسی شود و Tube Sheet نادیده گرفته شود.

در حالی که:

Tube Sheet یکی از بحرانی‌ترین نقاط مبدل است.

زیرا:

• اتصال مکانیکی لوله‌ها به آن انجام می‌شود.
• در تماس مستقیم با سیال است.
• در معرض تنش حرارتی قرار دارد.

انتخاب اشتباه Tube Sheet می‌تواند باعث نشتی بین دو سیال شود، حتی اگر جنس لوله‌ها کاملاً مناسب باشد.در طراحی مبدل های حرارتی پوسته و لوله، انتخاب تعداد پاس‌ها نقش مهمی در کنترل سرعت جریان، ضریب انتقال حرارت، افت فشار و عملکرد کلی تجهیز دارد. در شرایطی که افزایش راندمان حرارتی یا محدودیت‌های طراحی نیاز به مسیر جریان طولانی‌تر داشته باشد، استفاده از آرایش‌های چندپاسه مانند مبدل حرارتی پوسته و لوله دو پاس می‌تواند گزینه مناسبی باشد. این نوع طراحی با تغییر مسیر جریان در سمت لوله، امکان بهبود انتقال حرارت و سازگاری بهتر با شرایط فرآیندی پروژه را فراهم می‌کند.

انتخاب جنس در مبدل حرارتی هوا خنک

در مبدل های هوا خنک، شرایط انتخاب کمی متفاوت است.در تجهیزات مبدل حرارتی هوا خنک علاوه بر سیال داخلی، شرایط محیطی مانند رطوبت، گردوغبار و نمک‌های محیطی باید بررسی شود.

در این تجهیزات، علاوه بر سیال داخلی، شرایط محیطی نیز اهمیت دارد.

عوامل مهم:

• رطوبت محیط
• آلودگی هوا
• گردوغبار
• نمک‌های محیطی
• دمای محیط

متریال های رایج در Air Cooled Heat Exchanger

مثال انتخاب متریال هوا خنک

فرض کنید یک کولر هوایی برای یک واحد پالایشگاهی ساحلی طراحی می‌شود.

شرایط:

• رطوبت بالا
• وجود نمک در هوا
• کارکرد دائم

در این شرایط:

استفاده از Carbon Steel بدون حفاظت مناسب می‌تواند باعث خوردگی سریع شود.در انتخاب مبدل حرارتی هوا خنک عمودی، علاوه بر جنس لوله‌ها و فین‌ها، شرایط نصب، محدودیت فضای پروژه و نحوه جریان هوا نیز باید بررسی شود. این نوع طراحی در پروژه‌هایی که محدودیت فضای نصب وجود دارد یا نیاز به استفاده بهینه از سطح زمین است، می‌تواند گزینه مناسبی باشد. با این حال انتخاب متریال مناسب برای لوله‌ها، فین‌ها و اجزای مکانیکی باید بر اساس دمای کاری، نوع سیال، شرایط محیطی و الزامات خوردگی انجام شود تا عملکرد و طول عمر تجهیز تضمین شود.

راهکارهای معمول:

• پوشش ضدخوردگی
• انتخاب Stainless Steel در بخش‌های حساس
• استفاده از آلیاژ مناسب فین‌ها

تحلیل هزینه چرخه عمر (Life Cycle Cost) در انتخاب جنس

یکی از مهم ترین معیارهای مهندسی، مقایسه هزینه اولیه با هزینه کل عمر تجهیز است.در برخی سیستم‌ها که انتقال حرارت مستقیم از طریق المنت یا انرژی الکتریکی انجام می‌شود، انتخاب جنس بدنه، المنت و قطعات داخلی اهمیت زیادی دارد. مبدل حرارتی الکتریکی معمولاً در کاربردهایی استفاده می‌شود که نیاز به کنترل دقیق دما یا تأمین حرارت بدون استفاده از سیال گرم‌کننده وجود دارد. در این تجهیزات نیز مقاومت متریال در برابر دمای کاری، خوردگی و شرایط الکتریکی باید هنگام طراحی بررسی شود.

فرمول ساده:

LCC = Initial Cost + Maintenance Cost + Failure Cost

که شامل:

• هزینه خرید اولیه
• هزینه تعمیرات
• هزینه توقف تولید
• هزینه تعویض قطعات

است.

مثال مقایسه اقتصادی

فرض کنید دو گزینه برای یک مبدل وجود دارد:

گزینه A:

SS304

هزینه اولیه:
100 واحد

عمر پیش‌بینی‌شده:
5 سال

در برخی کاربردهای صنعتی که کاهش افت فشار، سادگی ساختار و سهولت نگهداری اهمیت بیشتری دارد، استفاده از مبدل های حرارتی پوسته و لوله تک پاس می‌تواند گزینه مناسبی باشد. در این طراحی، سیال تنها یک بار از مسیر لوله یا پوسته عبور می‌کند و به دلیل ساختار ساده‌تر، برای بسیاری از فرآیندهای با شرایط کاری پایدار مورد استفاده قرار می‌گیرد. انتخاب این نوع آرایش باید با توجه به ظرفیت حرارتی، شرایط فرآیند، محدودیت‌های فشار و الزامات اقتصادی پروژه انجام شود.

گزینه B:

SS316L

هزینه اولیه:
130 واحد

عمر پیش‌بینی‌شده:
15 سال

اگر هزینه توقف خط تولید بالا باشد، گزینه B می‌تواند اقتصادی‌تر باشد.

زیرا هزینه اولیه تنها بخش کوچکی از هزینه واقعی تجهیز است.

سه اشتباه بزرگ در انتخاب جنس مبدل حرارتی

اشتباه اول:

انتخاب بر اساس قیمت خرید

چرا اشتباه است؟

چون هزینه خرابی و توقف تولید معمولاً بسیار بیشتر از اختلاف قیمت متریال است.

اشتباه دوم:

نادیده گرفتن ترکیب شیمیایی سیال

مثلاً:

انتخاب SS304 فقط بر اساس نام "استیل ضدزنگ"

در حالی که محیط کلریدی می‌تواند به آن آسیب بزند.

اشتباه سوم:

استفاده از تجربه یک پروژه برای تمام پروژه‌ها

یک متریال که در یک کارخانه موفق بوده، الزاماً در پروژه دیگر مناسب نیست.

زیرا:

• دما تغییر می‌کند.
• کیفیت سیال تغییر می‌کند.
• سرعت جریان تغییر می‌کند.
• شرایط محیطی متفاوت است.

در انتخاب ساختار داخلی مبدل حرارتی U Tube، شرایط فرآیندی و نحوه انبساط حرارتی لوله‌ها اهمیت زیادی دارد. در کاربردهایی که اختلاف دمای بالا بین سیال داخل لوله و پوسته وجود دارد، استفاده از تیوب‌باندل U شکل می‌تواند با فراهم کردن امکان انبساط آزاد لوله‌ها، تنش‌های حرارتی را کاهش دهد. با این حال انتخاب این نوع طراحی باید بر اساس عواملی مانند نوع سیال، میزان رسوب‌گذاری، قابلیت تعمیرات و الزامات واقعی پروژه انجام شود.

انتخاب جنس مهندسی مبدل حرارتی

انتخاب جنس مبدل حرارتی یک فرآیند چندمرحله‌ای است:

1. شناخت سیال
2. بررسی خوردگی
3. بررسی دما و فشار
4. بررسی عملکرد حرارتی
5. محاسبه هزینه چرخه عمر

به همین دلیل، انتخاب بین Carbon Steel، SS316، Titanium یا آلیاژهای مسی باید بر اساس داده‌های واقعی پروژه انجام شود.

یک انتخاب درست متریال می‌تواند عمر تجهیز را چند برابر کند، در حالی که انتخاب اشتباه ممکن است باعث توقف کامل فرآیند شود.در برخی کاربردها که هدف اصلی بازیابی انرژی حرارتی بین دو جریان هوا است، انتخاب ساختار مبدل علاوه بر جنس مواد، به نوع فرآیند و شرایط بهره‌برداری نیز وابسته است. در این شرایط، مبدل حرارتی دوار با استفاده از سطح چرخان انتقال حرارت، امکان بازیابی انرژی بین جریان‌های هوا را فراهم می‌کند. انتخاب جنس روتور، پوشش سطح انتقال حرارت و اجزای مکانیکی این نوع مبدل باید متناسب با دمای کاری، رطوبت، احتمال خوردگی و شرایط محیطی انجام شود.

سوالات متداول مهندسی درباره انتخاب جنس مبدل حرارتی (FAQ)
