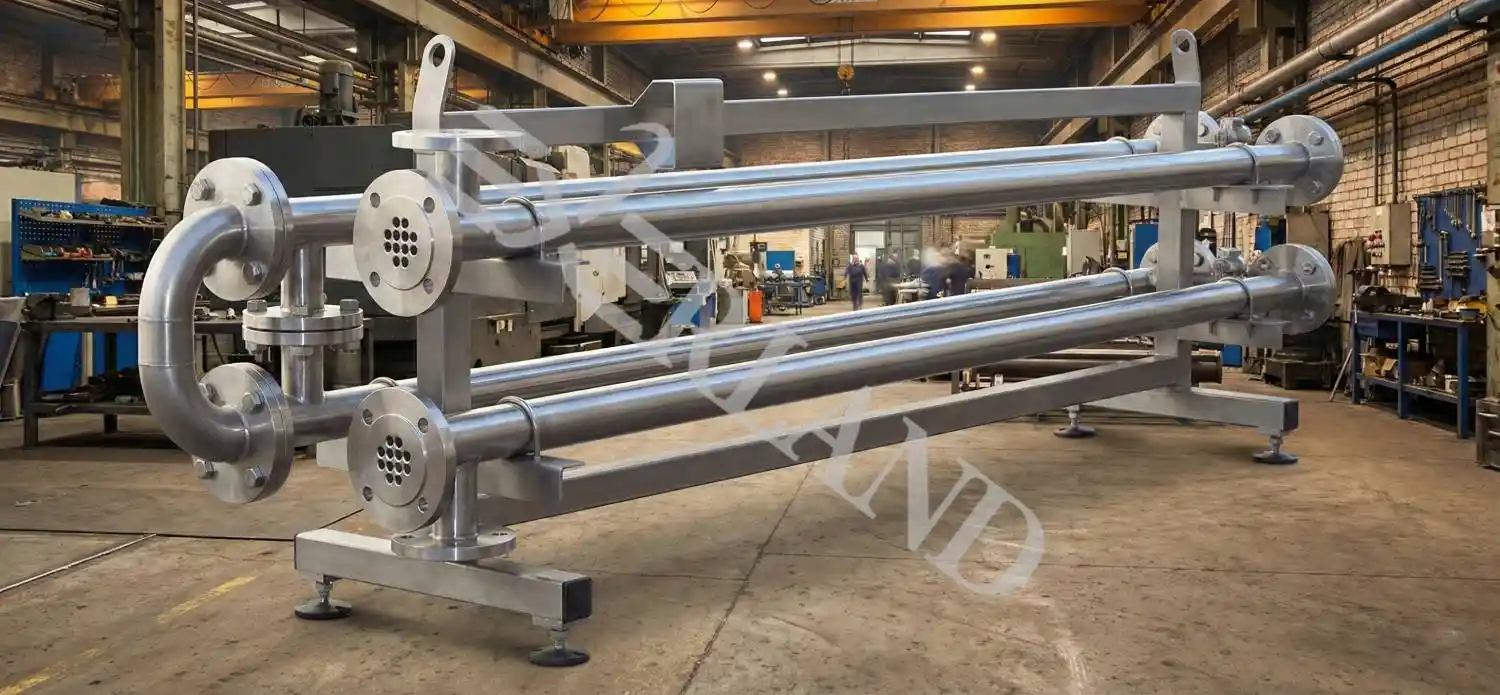

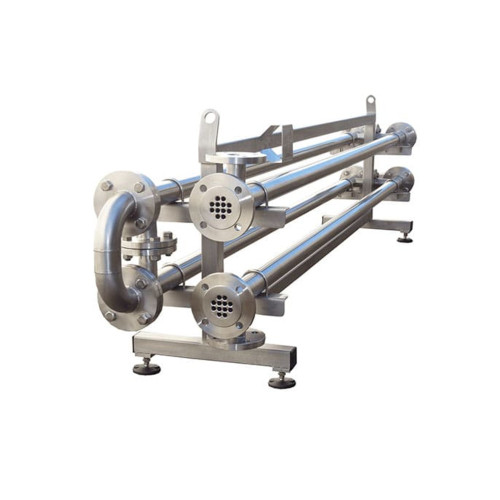

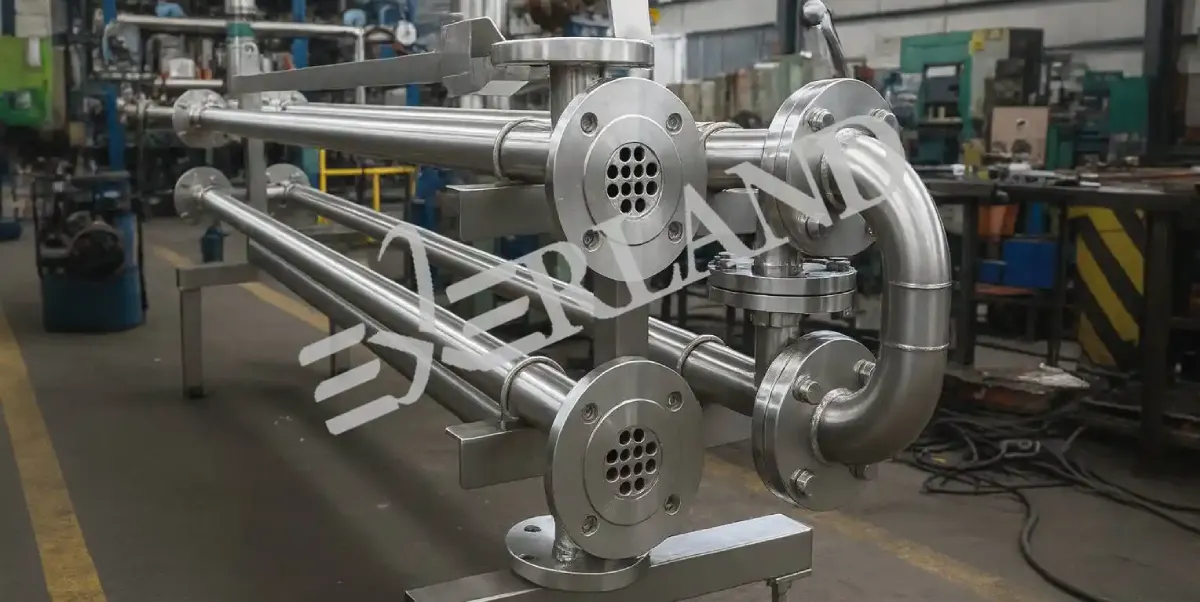

مبدل حرارتی دو لوله ای
فهرست مطالب
- مبدل حرارتی دو لولهای چیست؟
- مبدل حرارتی دو لولهای چگونه کار میکند؟
- ساختار و اجزای مبدل حرارتی دو لولهای
- مشخصات فنی مبدل حرارتی دو لولهای
- کاربردهای مبدل حرارتی دو لولهای
- مزایا و محدودیتهای مبدل حرارتی دو لولهای
- تفاوت مبدل حرارتی دو لوله ای و مبدل پوسته و لوله
- تفاوت مبدل دو لوله ای و مبدل چند لوله ای
- راهنمای انتخاب مبدل حرارتی دو لولهای
- متریال مناسب مبدل حرارتی دو لولهای
- محاسبه و طراحی مبدل حرارتی دو لوله ای
- خرید مبدل حرارتی دو لولهای
- قیمت مبدل حرارتی دو لولهای
- سازنده مبدل حرارتی دو لولهای
- چرا اکسرلند؟
- سوالات متداول درباره مبدل حرارتی دو لولهای
این ساختار برای پروژههایی مناسب است که ظرفیت حرارتی، دما، فشار، دبی و شرایط نصب با آرایش دو لولهای سازگار باشد. انتخاب ابعاد و متریال مبدل باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً بر اساس نام محصول یا یک مدل آماده.
اگر به دنبال خرید مبدل حرارتی دو لوله ای، دریافت قیمت مبدل حرارتی دو لوله ای یا سفارش ساخت از سازنده مبدل حرارتی دو لوله ای هستید، مشخصات فرآیندی پروژه را ارائه کنید تا امکان بررسی فنی و انتخاب ساختار مناسب وجود داشته باشد.
مبدل حرارتی دو لولهای چیست؟
مبدل حرارتی دو لولهای تجهیزی برای انتقال حرارت بین دو سیال است که در سادهترین ساختار خود، یک لوله داخلی و یک مسیر خارجی را در بر میگیرد. یک سیال از داخل لوله و سیال دیگر از مسیر اطراف آن عبور میکند. دیواره لوله داخلی بهعنوان سطح انتقال حرارت عمل میکند و انرژی حرارتی بین دو جریان منتقل میشود.
این نوع مبدل را میتوان برای فرآیندهای گرمایش یا خنککاری به کار برد؛ اما مناسب بودن آن به شرایط پروژه وابسته است. نوع سیال، دبی، دمای ورودی و خروجی، فشار، بار حرارتی، افت فشار مجاز، احتمال رسوب و خوردگی و فضای نصب از عواملی هستند که باید قبل از انتخاب بررسی شوند.
برای آشنایی با ساختارهای مختلف مبدلها، میتوانید ابتدا صفحه انواع مبدل حرارتی را بررسی کنید.
مبدل حرارتی دو لولهای چگونه کار میکند؟
در مبدل دو لولهای، دو سیال در دو مسیر جداگانه حرکت میکنند. اختلاف دمای دو جریان باعث انتقال حرارت از جریان گرمتر به جریان سردتر میشود.
آرایش جریان میتواند بهصورت همسو یا ناهمسو طراحی شود. در انتخاب آرایش مناسب، علاوه بر اختلاف دما، باید بار حرارتی، دبی جریان، افت فشار مجاز و ضریب انتقال حرارت نیز در نظر گرفته شود.
در طراحی واقعی، هدف فقط ایجاد اختلاف دما نیست؛ بلکه باید مشخص شود چه مقدار حرارت باید منتقل شود و این انتقال حرارت با چه سطحی، چه متریالی و چه افت فشاری امکانپذیر است.
برای بررسی جنبه محاسباتی انتخاب مبدل، مقاله محاسبه ظرفیت مبدل حرارتی میتواند اطلاعات تکمیلی ارائه کند.
ساختار و اجزای مبدل حرارتی دو لولهای
ساختار مبدل دو لولهای نسبت به بسیاری از مبدلهای صنعتی سادهتر است، اما طراحی آن همچنان به شرایط فرآیند وابسته است.
اجزای اصلی بسته به طراحی تجهیز میتوانند شامل موارد زیر باشند:
لوله داخلی برای عبور یکی از سیالات
مسیر خارجی برای عبور سیال دوم
اتصالات ورودی و خروجی
پوسته یا لوله خارجی
اجزای نگهدارنده و آببندی
اتصالات موردنیاز برای نصب و سرویس
ابعاد، ضخامت، جنس قطعات و نوع اتصال باید بر اساس فشار، دما، نوع سیال، خوردگی، الزامات مکانیکی و شرایط نصب تعیین شوند.
مشخصات فنی مبدل حرارتی دو لولهای
مشخصات فنی این مبدل یک مقدار ثابت و عمومی برای همه پروژهها ندارد. طراحی باید با توجه به شرایط واقعی سرویس انجام شود.
| مبنای تعیین | پارامتر |
|---|---|
| لوله داخلی و مسیر خارجی | ساختار |
| همسو یا ناهمسو | نوع جریان |
| بار حرارتی موردنیاز پروژه | ظرفیت حرارتی |
| دبی هر دو سیال | دبی |
| دمای ورودی و خروجی سیالات | دمای کاری |
| شرایط عملیاتی و طراحی | فشار کاری |
| نوع سیال، دما، فشار و خوردگی | متریال |
| حد مجاز تعیینشده در فرآیند | افت فشار |
| ظرفیت، سطح انتقال حرارت و فضای نصب | ابعاد |
| مطابق سیستم لولهکشی و الزامات پروژه | نوع اتصال |
| بر اساس نیاز پروژه | قابلیت سفارشیسازی |
بنابراین اعلام یک بازه ثابت برای فشار، دما یا ظرفیت بدون دانستن شرایط فرآیندی میتواند گمراهکننده باشد.
کاربردهای مبدل حرارتی دو لولهای
مبدل حرارتی دو لولهای زمانی انتخاب میشود که ساختار تجهیز با ظرفیت و شرایط فرآیند هماهنگ باشد. این مبدل میتواند در فرآیندهای گرمایش و خنککاری سیالات در بخشهای مختلف صنعتی و نیمهصنعتی استفاده شود.
کاربردهای آن میتواند شامل موارد زیر باشد:
گرمایش یا خنککاری سیالات فرآیندی
انتقال حرارت در خطوط صنعتی
خنککاری برخی سیالات فرآیندی
تجهیزات آزمایشگاهی و نیمهصنعتی
فرآیندهایی با ظرفیت حرارتی مشخص
پروژههایی که امکان سرویس و دسترسی مناسب اهمیت دارد
در صنایع نفت، گاز و فرآیندی، انتخاب مبدل باید با توجه به نوع سیال، فشار، دما، ظرفیت و الزامات پروژه انجام شود. برای شناخت معیارهای انتخاب تجهیزات در این صنعت، مقاله کاربرد مبدل حرارتی در صنعت نفت و گاز را ببینید.
در فرآیندهای دارویی، غذایی و بهداشتی نیز جنس متریال، قابلیت تمیزکاری و الزامات بهداشتی باید جداگانه بررسی شوند. مقاله مبدل حرارتی برای سیالات دارویی و بهداشتی میتواند برای این بخش مفید باشد.
مزایا و محدودیتهای مبدل حرارتی دو لولهای
مهمترین مزیت این ساختار، سادگی نسبی آن و امکان طراحی مستقیم مسیرهای جریان است. با این حال، سادگی ساختار به معنی مناسب بودن آن برای همه پروژهها نیست.
مزایای مبدل دو لولهای
ساختار نسبتاً ساده
امکان طراحی بر اساس شرایط فرآیند
امکان انتخاب متریال متناسب با سیال
دسترسی مناسبتر برای برخی عملیات سرویس
قابلیت استفاده در پروژههای گرمایش و خنککاری
امکان سفارش ساخت متناسب با نیاز پروژه
محدودیتهای مبدل دو لولهای
اگر بار حرارتی یا سطح انتقال حرارت موردنیاز پروژه با این ساختار سازگار نباشد، استفاده از مبدل دو لولهای الزاماً بهترین انتخاب نیست. در چنین شرایطی ممکن است ساختارهایی مانند مبدل پوسته و لوله یا مبدل صفحهای گزینه مناسبتری باشند. بنابراین انتخاب مبدل باید از شرایط فرآیند شروع شود و سپس نوع تجهیز مشخص شود.
تفاوت مبدل حرارتی دو لوله ای و مبدل پوسته و لوله
مبدل دو لولهای و مبدل پوسته و لوله از نظر ساختار یکسان نیستند.
در مبدل دو لولهای، انتقال حرارت در سادهترین حالت میان یک لوله داخلی و مسیر خارجی انجام میشود. در مبدل پوسته و لوله، مجموعهای از لولهها درون یک پوسته قرار میگیرند و طراحی میتواند برای شرایط و ظرفیتهای متفاوت انجام شود.
اگر پروژه شما به سطح انتقال حرارت بیشتر، آرایش متفاوت یا ظرفیت دیگری نیاز دارد، بررسی مبدل حرارتی پوسته و لوله منطقی است.
تفاوت مبدل دو لوله ای و مبدل چند لوله ای
مبدل دو لولهای را نباید با مبدل چند لولهای یک محصول در نظر گرفت.
در مبدل دو لولهای، ساختار اصلی بر پایه یک لوله داخلی و مسیر خارجی است؛ در حالی که در مبدل چند لولهای، چند مسیر لولهای برای عبور سیال در نظر گرفته میشود.
بنابراین اگر هدف پروژه استفاده از ساختار چندلولهای است، باید مشخصات آن بهصورت جداگانه بررسی شود. برای این منظور، صفحه مبدل حرارتی چند لولهای در معماری محصولات سایت قرار دارد.
راهنمای انتخاب مبدل حرارتی دو لولهای
قبل از خرید مبدل حرارتی دو لولهای بهتر است اطلاعات زیر مشخص باشد:
نوع سیال در سمت گرم و سرد
دبی هر سیال
دمای ورودی و خروجی
فشار کاری و در صورت نیاز فشار طراحی
ظرفیت حرارتی موردنیاز
افت فشار مجاز
احتمال رسوبگذاری
احتمال خوردگی
متریال موردنیاز
محدودیت فضای نصب
نوع اتصالات
الزامات خاص پروژه
در پروژههایی که سیال خورنده است، انتخاب متریال اهمیت بیشتری پیدا میکند. جنس مناسب باید بر اساس نوع سیال، غلظت، دما، فشار، سرعت جریان و شرایط خوردگی تعیین شود. برای مطالعه بیشتر میتوانید مقاله مبدل حرارتی برای سیالات خورنده را بررسی کنید.
در نهایت، انتخاب مبدل فقط بر اساس قیمت یا ابعاد ظاهری تجهیز انجام نمیشود؛ شرایط فرآیندی تعیین میکند چه ساختاری از نظر فنی قابل استفاده است.
متریال مناسب مبدل حرارتی دو لولهای
انتخاب متریال یکی از بخشهای مهم طراحی مبدل است. متریال لوله و اجزای در تماس با سیال باید با شرایط فرآیند سازگار باشد.
بسته به پروژه ممکن است موادی مانند فولاد کربنی، فولاد زنگنزن و آلیاژهای مقاوم به خوردگی مورد بررسی قرار گیرند. انتخاب نهایی به نوع سیال، دما، فشار، سرعت جریان، احتمال خوردگی و الزامات پروژه وابسته است.
بنابراین نمیتوان یک جنس را بهعنوان بهترین متریال برای تمام مبدلهای دو لولهای معرفی کرد.
برای بررسی عوامل مؤثر بر انتخاب جنس مبدل، مقاله متریال مبدل حرارتی را مطالعه کنید.
محاسبه و طراحی مبدل حرارتی دو لوله ای
طراحی مبدل از تعیین بار حرارتی موردنیاز شروع میشود. سپس با توجه به دبی، دمای دو سیال، خواص فیزیکی سیالات، ضریب انتقال حرارت، آرایش جریان و افت فشار مجاز، سطح انتقال حرارت موردنیاز و ابعاد تجهیز تعیین میشود.
در این مرحله عواملی مانند رسوب، خوردگی، محدودیت فضای نصب و شرایط سرویس نیز باید در طراحی لحاظ شوند.
خرید مبدل حرارتی دو لولهای
برای خرید مبدل حرارتی دو لولهای ابتدا باید مشخص شود که این ساختار با شرایط پروژه سازگار است.
انتخاب مدل مناسب به عواملی مانند نوع سیال، ظرفیت حرارتی، دبی، دمای ورودی و خروجی، فشار، افت فشار مجاز، متریال و فضای نصب وابسته است.
اگر مشخصات فرآیندی پروژه را در اختیار دارید، میتوانید آن را برای بررسی فنی و دریافت پیشنهاد ساخت ارسال کنید.
برای سفارش ساخت، اطلاعات فنی واقعی پروژه را ارائه کنید تا انتخاب تجهیز بر مبنای شرایط کار انجام شود.
قیمت مبدل حرارتی دو لولهای
قیمت مبدل حرارتی دو لولهای عدد ثابتی ندارد و پس از مشخص شدن مشخصات طراحی تعیین میشود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
ظرفیت انتقال حرارت
جنس لوله و اجزای در تماس با سیال
فشار و دمای طراحی
ابعاد و سطح انتقال حرارت
نوع اتصالات
شرایط ساخت
نیاز به طراحی سفارشی
الزامات فنی و استانداردهای پروژه
به همین دلیل ارائه یک قیمت عمومی بدون مشخصات فرآیندی میتواند باعث مقایسه نادرست شود.
برای استعلام دقیقتر، حداقل نوع سیال، دبی، دمای ورودی و خروجی، فشار کاری و ظرفیت حرارتی موردنیاز را ارسال کنید.
سازنده مبدل حرارتی دو لولهای
اگر به دنبال سازنده مبدل حرارتی دو لولهای هستید، فقط قیمت ساخت را مقایسه نکنید. توان طراحی، انتخاب متریال، ساخت، کنترل کیفیت و امکان تطبیق تجهیز با شرایط فرآیندی نیز اهمیت دارد.
در یک سفارش صنعتی، فرآیند انتخاب میتواند شامل این مراحل باشد:
دریافت اطلاعات فرآیندی
بررسی نوع و شرایط سیالات
تعیین ظرفیت حرارتی و شرایط طراحی
انتخاب ساختار و متریال
تعیین ابعاد و اتصالات
ساخت تجهیز
کنترل کیفیت و انجام آزمونهای موردنیاز پروژه
مقدار و نوع آزمونها نیز باید بر اساس مشخصات تجهیز و الزامات پروژه تعیین شود و نمیتوان یک مجموعه آزمون ثابت را برای همه سفارشها در نظر گرفت.
چرا اکسرلند؟
در اکسرلند، مبنای انتخاب مبدل حرارتی باید اطلاعات واقعی پروژه باشد. این اطلاعات شامل نوع سیال، دما، فشار، دبی، ظرفیت حرارتی، متریال و محدودیتهای نصب است.
این رویکرد کمک میکند انتخاب تجهیز از یک پیشنهاد عمومی فاصله بگیرد و به شرایط واقعی فرآیند نزدیک شود.
در صورت وجود شرایط خاص، مشخصات پروژه میتواند پیش از سفارش از نظر ساختار، متریال، ابعاد و الزامات فنی بررسی شود.
