ظرفیت حرارتی مبدل حرارتی، نقطه شروع یک طراحی صحیح

انتخاب ظرفیت مناسب مبدل حرارتی یکی از مهم ترین مراحل طراحی و خرید تجهیزات انتقال حرارت است.

یک مبدل حرارتی که ظرفیت آن کمتر از نیاز واقعی فرآیند انتخاب شود، نمی‌تواند دمای مورد نظر را تأمین کند و باعث کاهش راندمان سیستم، افزایش مصرف انرژی و اختلال در عملکرد تجهیزات پایین‌دست خواهد شد.ظرفیت حرارتی یکی از مهم ترین پارامترها در انتخاب تجهیزات انتقال حرارت است، زیرا تعیین می‌کند یک تجهیز تا چه میزان توانایی انتقال انرژی بین دو سیال را دارد. انتخاب صحیح نوع تجهیز، سطح انتقال حرارت و شرایط کاری باید بر اساس محاسبات دقیق انجام شود.

برای شناخت بهتر انواع تجهیزات مورد استفاده در صنایع مختلف، بررسی مبدل حرارتی می‌تواند دید کامل‌تری درباره گزینه‌های موجود ایجاد کند.

از طرف دیگر، انتخاب مبدلی با ظرفیت بسیار بالاتر از نیاز واقعی نیز همیشه تصمیم مناسبی نیست؛ زیرا باعث افزایش:

• هزینه اولیه خرید

• ابعاد تجهیز

• فضای نصب

• حجم سیال داخل سیستم

• هزینه تعمیرات

خواهد شد.

به همین دلیل، ظرفیت حرارتی مبدل باید بر اساس داده‌های واقعی فرآیند و محاسبات مهندسی تعیین شود، نه فقط بر اساس تجربه یا انتخاب یک مدل مشابه از پروژه‌های قبلی.

در طراحی صنعتی، ظرفیت حرارتی مبدل تحت تأثیر پارامترهایی مانند:

• دبی جرمی سیال

• ظرفیت گرمایی ویژه

• اختلاف دمای ورودی و خروجی

• ضریب کلی انتقال حرارت

• سطح انتقال حرارت

• ضریب رسوب

• افت فشار مجاز

قرار دارد.

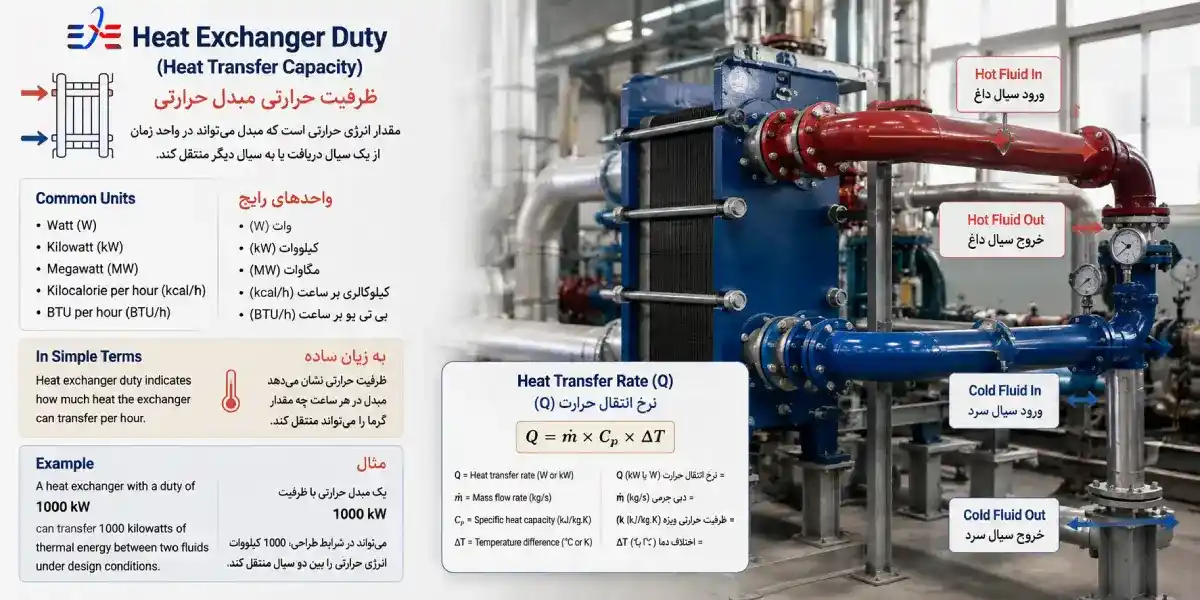

ظرفیت حرارتی مبدل حرارتی چیست؟

ظرفیت حرارتی مبدل حرارتی (Heat Exchanger Duty) مقدار انرژی حرارتی است که مبدل می‌تواند در واحد زمان از یک سیال دریافت یا به سیال دیگر منتقل کند.

واحد رایج ظرفیت حرارتی:

• وات (W)

• کیلووات (kW)

• مگاوات (MW)

• کیلوکالری بر ساعت (kcal/h)

• BTU/h

است.

به زبان ساده:

ظرفیت حرارتی نشان می‌دهد مبدل در هر ساعت چه مقدار گرما را می تواند منتقل کند.

برای مثال:

یک مبدل حرارتی با ظرفیت:

1000 kW

می‌تواند در شرایط طراحی، 1000 کیلووات انرژی حرارتی را بین دو سیال منتقل کند.

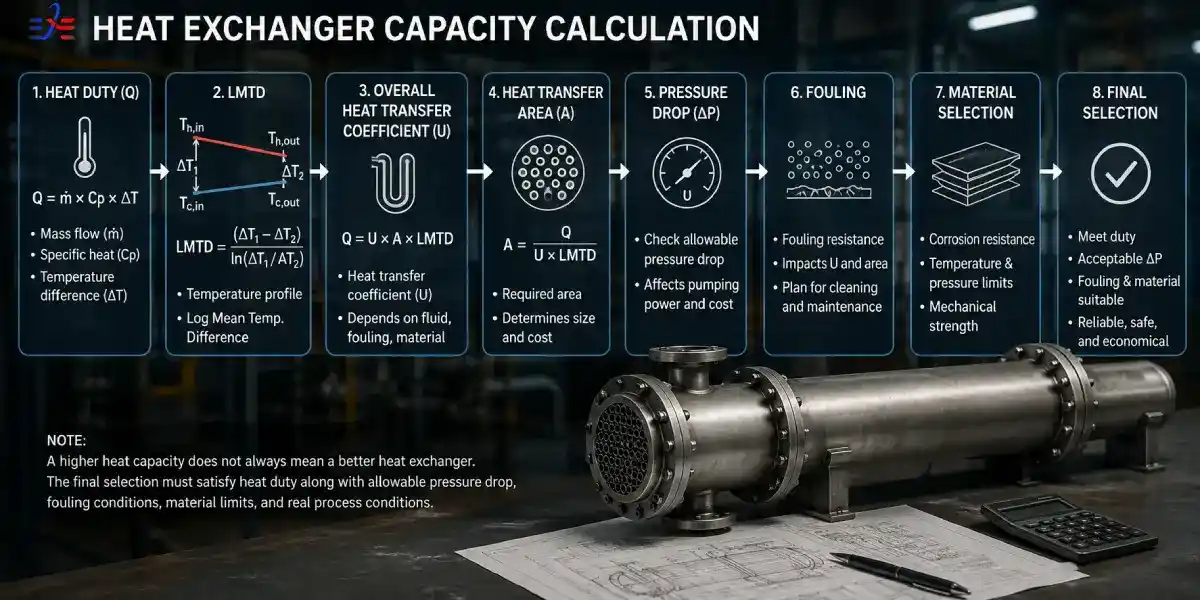

ظرفیت حرارتی مبدل چگونه محاسبه می شود؟

رایج‌ترین رابطه برای محاسبه ظرفیت حرارتی:

که در آن:

مثال ساده محاسبه ظرفیت حرارتی

فرض کنید یک مبدل برای خنک کردن آب طراحی شده است.

اطلاعات فرآیند:

دبی آب:

ṁ = 10 kg/s

ظرفیت گرمایی ویژه آب:

Cp = 4.18 kJ/kg.K

دمای ورودی:

Tin = 40°C

دمای خروجی:

Tout = 30°C

بنابراین:

ΔT = Tin - Tout
ΔT = 40 - 30
ΔT = 10°C

ظرفیت حرارتی:

Q = ṁ × Cp × ΔT
Q = 10 × 4.18 × 10
Q = 418 kW

بنابراین این مبدل باید تقریباً:

418 kW ظرفیت انتقال حرارت

داشته باشد.حتی اگر ظرفیت اولیه مبدل به‌درستی محاسبه شود، نگهداری نامناسب می‌تواند باعث کاهش عملکرد واقعی تجهیز در طول زمان شود.بازرسی دوره ای، کنترل نشتی و بررسی وضعیت قطعات در تعمیر مبدل حرارتی صفحه ای باعث حفظ راندمان و افزایش عمر کاری سیستم می‌شود.

تحلیل مهندسی مثال

در این محاسبه یک نکته مهم وجود دارد:

عدد 418 کیلووات فقط بار حرارتی مورد نیاز را نشان می‌دهد.

این عدد هنوز مشخص نمی‌کند:

• چه ابعاد مبدلی لازم است؟

• چند پاس نیاز است؟

• چه تعداد صفحه یا تیوب لازم است؟

• افت فشار چقدر خواهد بود؟

برای رسیدن به طراحی واقعی، باید پارامترهای دیگری مانند:

• ضریب انتقال حرارت کلی (U)

• اختلاف دمای میانگین لگاریتمی (LMTD)

• ضریب رسوب

نیز بررسی شوند.ضریب انتقال حرارت کلی U یکی از مهم ترین عوامل مؤثر بر ظرفیت مبدل است و به جنس صفحات، نوع سیال، شرایط جریان و میزان رسوب بستگی دارد.

انتخاب صحیح جنس تجهیز نیز تأثیر زیادی بر عملکرد نهایی دارد و بررسی متریال مبدل حرارتی در طراحی اهمیت بالایی دارد.

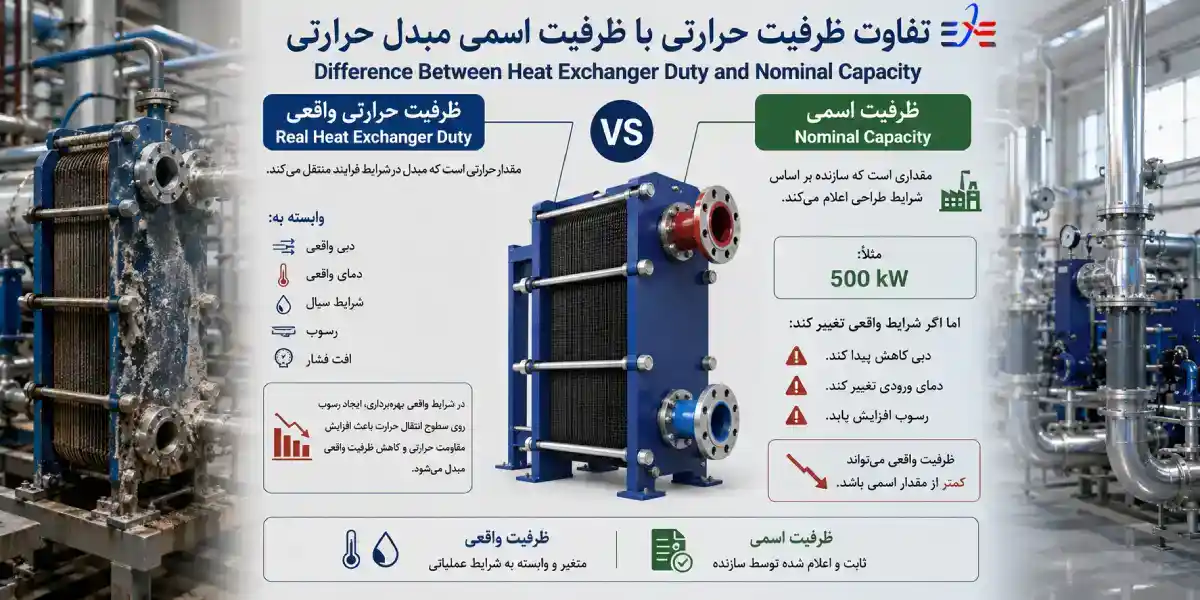

تفاوت ظرفیت حرارتی با ظرفیت اسمی مبدل حرارتی

یکی از اشتباهات رایج در پروژه‌ها، یکی دانستن ظرفیت حرارتی واقعی با ظرفیت اسمی تجهیز است.

ظرفیت حرارتی واقعی:

مقدار حرارتی است که مبدل در شرایط واقعی فرآیند منتقل می‌کند.

وابسته به:

• دبی واقعی

• دمای واقعی

• شرایط سیال

• رسوب

• افت فشار

است.در شرایط واقعی بهره‌برداری، ایجاد رسوب روی سطوح انتقال حرارت باعث افزایش مقاومت حرارتی و کاهش ظرفیت واقعی مبدل می‌شود.برای شناخت عوامل کاهش عملکرد، مطالعه رسوب در مبدل حرارتی صفحه ای می‌تواند به برنامه‌ریزی بهتر تعمیرات کمک کند.

ظرفیت اسمی:

مقداری است که سازنده بر اساس شرایط طراحی اعلام می‌کند.

مثلاً:

مبدل:
500 kW

اما اگر شرایط واقعی تغییر کند:

• دبی کاهش پیدا کند.

• دمای ورودی تغییر کند.

• رسوب افزایش یابد.

ظرفیت واقعی می‌تواند کمتر از مقدار اسمی باشد.

عوامل مؤثر بر ظرفیت حرارتی مبدل

۱. دبی سیال (Flow Rate)

دبی یکی از مهم‌ترین عوامل تعیین‌کننده ظرفیت حرارتی است.

با افزایش دبی:

• مقدار انرژی قابل انتقال افزایش پیدا می‌کند.

• ضریب انتقال حرارت ممکن است افزایش یابد.

• اما افت فشار نیز بیشتر می‌شود.

بنابراین افزایش دبی همیشه بدون محدودیت امکان‌پذیر نیست.

۲. اختلاف دمای سیال (Temperature Difference)

هرچه اختلاف دمای بین ورودی و خروجی بیشتر باشد، ظرفیت انتقال حرارت افزایش پیدا می‌کند.

اما در طراحی واقعی، باید محدودیت‌های فرآیند نیز در نظر گرفته شود.

برای مثال:

در سیستم‌های چیلر، کاهش بیش از حد دمای آب ممکن است باعث افزایش مصرف انرژی کمپرسور شود.

۳. ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)

ضریب U یکی از مهم‌ترین پارامترهای طراحی است.

رابطه کلی:

Q = U × A × ΔTlm

که:

است.

مقدار U به عوامل زیر بستگی دارد:

• جنس مبدل

• نوع سیال

• سرعت جریان

• ضخامت دیواره

• رسوب

اشتباه رایج مهندسان در این مرحله

یکی از خطاهای رایج این است که فقط ظرفیت حرارتی را محاسبه کنند و تصور کنند طراحی مبدل تمام شده است.

در حالی که:

دو مبدل می‌توانند هر دو ظرفیت 500 kW داشته باشند، اما:

• یکی با سطح کمتر و افت فشار بالاتر کار کند.

• دیگری سطح بیشتر و راندمان بالاتر داشته باشد.

در شرایطی که فشار کاری بالا، دمای زیاد یا سیالات خاص وجود دارند، انتخاب طراحی مناسب اهمیت بیشتری پیدا می‌کند. در چنین کاربردهایی باید علاوه بر ظرفیت، مقاومت مکانیکی تجهیز نیز بررسی شود.برای این نوع پروژه ها بررسی مبدل حرارتی پوسته و لوله می‌تواند گزینه مناسبی برای مقایسه طراحی‌ها باشد.

طراحی واقعی یعنی ایجاد تعادل بین:

Capacity + Pressure Drop + Size + Cost

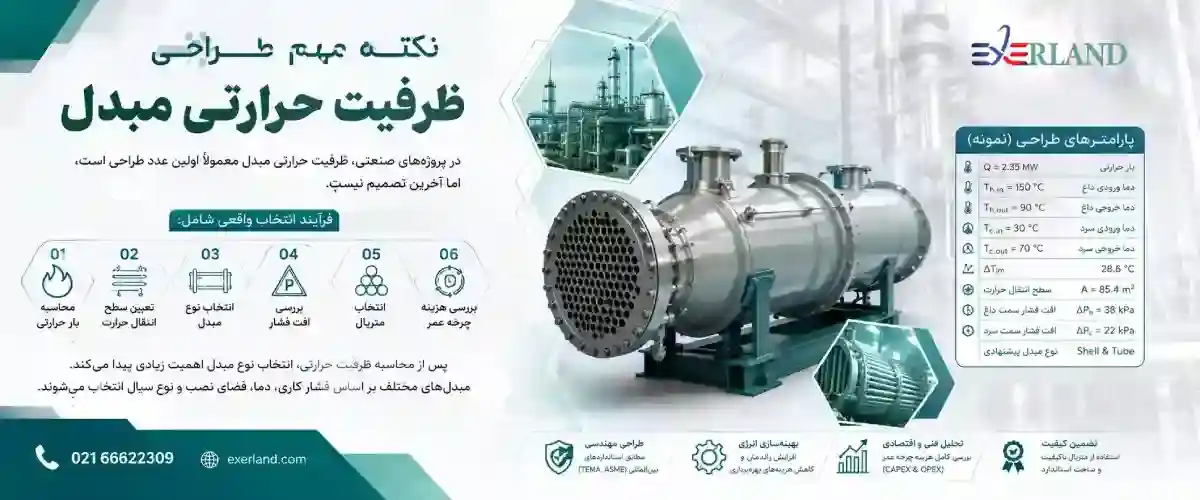

نکته مهم طراحی ظرفیت حرارتی مبدل

در پروژه‌های صنعتی، ظرفیت حرارتی مبدل معمولاً اولین عدد طراحی است، اما آخرین تصمیم نیست.

فرآیند انتخاب واقعی شامل:

1. محاسبه بار حرارتی

2. تعیین سطح انتقال حرارت

3. انتخاب نوع مبدل

4. بررسی افت فشار

5. انتخاب متریال

6. بررسی هزینه چرخه عمر

است.

پس از محاسبه ظرفیت حرارتی، انتخاب نوع مبدل اهمیت زیادی پیدا می‌کند. مبدل‌های مختلف بر اساس فشار کاری، دما، فضای نصب و نوع سیال انتخاب می‌شوند.

در پروژه‌هایی که راندمان بالا و طراحی فشرده اهمیت دارد، بررسی مبدل حرارتی صفحه ای می تواند یکی از گزینه‌های مناسب برای انتخاب تجهیز باشد.

فرمول محاسبه ظرفیت حرارتی مبدل حرارتی

برای محاسبه ظرفیت حرارتی مبدل حرارتی، اصلی‌ترین رابطه مورد استفاده در طراحی فرآیندی، معادله انرژی است.ظرفیت حرارتی مبدل برابر است با مقدار انرژی که یک سیال از دست می‌دهد و سیال دیگر دریافت می‌کند.در محاسبات ظرفیت مبدل حرارتی، پارامترهایی مانند دبی جرمی، ظرفیت گرمایی ویژه سیال و اختلاف دما نقش تعیین‌کننده دارند. این محاسبات پایه طراحی صحیح تجهیزات انتقال حرارت هستند.

برای بررسی کامل‌تر مراحل مهندسی، استفاده از راهنمای طراحی محاسبات مبدل حرارتی می‌تواند به انتخاب دقیق‌تر تجهیز کمک کند.

فرمول اصلی:

Q = ṁ × Cp × ΔT

که در آن:

Q = Heat Transfer Rate (W یا kW)
ṁ = Mass Flow Rate (kg/s)
Cp = Specific Heat Capacity (kJ/kg.K)
ΔT = Temperature Difference (°C یا K)

محاسبه ظرفیت حرارتی مبدل حرارتی با استفاده از دبی حجمی

در بسیاری از پروژه‌های صنعتی، دبی به صورت حجمی اعلام می‌شود:

• m³/h

• L/min

• m³/s

در این حالت ابتدا باید دبی حجمی به دبی جرمی تبدیل شود.در برخی کاربردهای صنعتی، دفع حرارت بدون استفاده از آب انجام می‌شود و ظرفیت تجهیز باید بر اساس شرایط محیطی، دمای هوا و میزان انتقال حرارت محاسبه شود.

در این پروژه‌ها بررسی مبدل حرارتی هوا خنک می‌تواند به انتخاب مناسب‌ترین طراحی کمک کند.

فرمول تبدیل:

ṁ = ρ × V̇

که:

ṁ = Mass Flow Rate (kg/s)
ρ = Density (kg/m³)
V̇ = Volumetric Flow Rate (m³/s)

بنابراین فرمول ظرفیت حرارتی:

Q = ρ × V̇ × Cp × ΔT

مثال محاسبه ظرفیت حرارتی مبدل حرارتی آب به آب

فرض کنید یک مبدل حرارتی برای گرم کردن آب طراحی شده است. در سیستم‌هایی که بخار به‌عنوان سیال گرم‌کننده استفاده می‌شود، ظرفیت مبدل باید بر اساس دبی بخار، فشار و دمای بخار، شرایط سیال سرد و بار حرارتی مورد نیاز تعیین شود. برای این کاربرد، بررسی مبدل حرارتی بخار به آب می‌تواند در انتخاب صحیح تجهیز کمک‌کننده باشد.

اطلاعات طراحی:

دبی آب:

V̇ = 20 m³/h

چگالی آب:

ρ = 998 kg/m³

دمای ورودی:

T1 = 20°C

دمای خروجی:

T2 = 60°C

ظرفیت گرمایی ویژه آب:

Cp = 4.18 kJ/kg.K

ابتدا دبی حجمی را به دبی جرمی تبدیل می کنیم:

ṁ = ρ × V̇

تبدیل واحد:

20 m³/h = 0.00556 m³/s

بنابراین:

ṁ = 998 × 0.00556
ṁ = 5.55 kg/s

اختلاف دما:

ΔT = 60 - 20
ΔT = 40°C

ظرفیت حرارتی:

Q = ṁ × Cp × ΔT

Q = 5.55 × 4.18 × 40

Q = 928.7 kW

بنابراین ظرفیت حرارتی مورد نیاز:

Q ≈ 930 kW

تحلیل مهندسی مثال

عدد 930 کیلووات فقط نشان‌دهنده بار حرارتی فرآیند است.

اما برای انتخاب مبدل واقعی هنوز باید بررسی شود:

• چه نوع مبدلی مناسب است؟

• چه سطح انتقال حرارتی نیاز است؟

• افت فشار مجاز چقدر است؟

• جنس صفحات یا تیوب‌ها چه باشد؟

به همین دلیل، ظرفیت حرارتی اولین مرحله طراحی است، نه مرحله نهایی انتخاب تجهیز.در کنار مبدل های صفحه ای، پوسته و لوله و هوا خنک، مبدل حرارتی اسپیرال  نیز در برخی فرآیندهای صنعتی می‌تواند گزینه مناسبی برای انتقال حرارت باشد. ساختار این مبدل بر پایه کانال‌های مارپیچی شکل است که مسیر جریان و سطح انتقال حرارت را در یک تجهیز فشرده ترکیب می‌کنند. این نوع مبدل به‌ویژه در کاربردهایی که سیال مستعد رسوب است یا محدودیت فضا وجود دارد، می‌تواند مورد بررسی قرار گیرد؛ با این حال، انتخاب آن باید بر اساس بار حرارتی، دبی دو سیال، اختلاف دمای میانگین لگاریتمی (LMTD)، افت فشار، خواص سیال و شرایط رسوب انجام شود. بنابراین، مبدل حرارتی اسپیرال نیز مانند سایر انواع مبدل، صرفاً بر اساس ظرفیت اسمی انتخاب نمی‌شود و طراحی حرارتی و هیدرولیکی باید هم‌زمان مورد ارزیابی قرار گیرد.

محاسبه سطح انتقال حرارت مبدل حرارتی

بعد از محاسبه ظرفیت حرارتی، مرحله بعدی تعیین سطح انتقال حرارت مورد نیاز است.

رابطه اصلی:

Q = U × A × ΔTlm

که:

Q = Heat Transfer Rate (W)
U = Overall Heat Transfer Coefficient (W/m².K)
A = Heat Transfer Area (m²)
ΔTlm = Log Mean Temperature Difference (K)

با تغییر فرمول:

A = Q / (U × ΔTlm)

محاسبه اختلاف دمای میانگین لگاریتمی مبدل حرارتی (LMTD)

در مبدل حرارتی، اختلاف دما در طول مسیر ثابت نیست.

به همین دلیل از LMTD استفاده می‌شود.

فرمول:

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

که:

ΔT1 = اختلاف دمای دو سیال در یک انتهای مبدل

ΔT2 = اختلاف دمای دو سیال در انتهای دیگر مبدل

مثال محاسبه سطح انتقال حرارت مبدل حرارتی

فرضیات:

ظرفیت حرارتی:

Q = 1000 kW

ضریب انتقال حرارت کلی:

U = 1500 W/m².K

اختلاف دمای میانگین:

ΔTlm = 8 K

تبدیل واحد:

Q = 1000000 W

فرمول:

A = Q / (U × ΔTlm)

جایگذاری:

A = 1000000 / (1500 × 8)

نتیجه:

A = 83.3 m²

بنابراین سطح انتقال حرارت مورد نیاز:

A ≈ 84 m²

محاسبه ظرفیت حرارتی مبدل حرارتی صفحه ای

در مبدل صفحه ای، ظرفیت حرارتی بیشتر تحت تأثیر موارد زیر است:

• تعداد صفحات

• فاصله کانال‌ها

• زاویه Chevron

• سرعت جریان

• ضریب انتقال حرارت

رابطه کلی:

Q = U × A × ΔTlm

اما سطح انتقال حرارت:

A = N × Ap

که:

N = Number of Plates

Ap = Effective Heat Transfer Area per Plate

بنابراین:

Q = U × N × Ap × ΔTlm

محاسبه ظرفیت حرارتی مبدل حرارتی پوسته و لوله

در مبدل پوسته و لوله:

ظرفیت حرارتی به موارد زیر وابسته است:

• تعداد لوله‌ها

• قطر لوله

• طول لوله

• تعداد پاس‌ها

• ضریب انتقال حرارت

مساحت انتقال حرارت لوله‌ها:

A = π × Do × L × Nt

که:

Do = Outer Diameter of Tube
L = Tube Length
Nt = Number of Tubes

سپس:

Q = U × π × Do × L × Nt × ΔTlm

در مبدل پوسته و لوله، تعداد و ابعاد لوله‌ها، طول لوله و تعداد پاس‌ها مستقیماً بر سطح انتقال حرارت و ظرفیت تجهیز اثر می‌گذارند. بنابراین در کنار محاسبه ظرفیت، بررسی پارامترهای فنی مبدل پوسته و لوله برای انتخاب نهایی ضروری است.

6

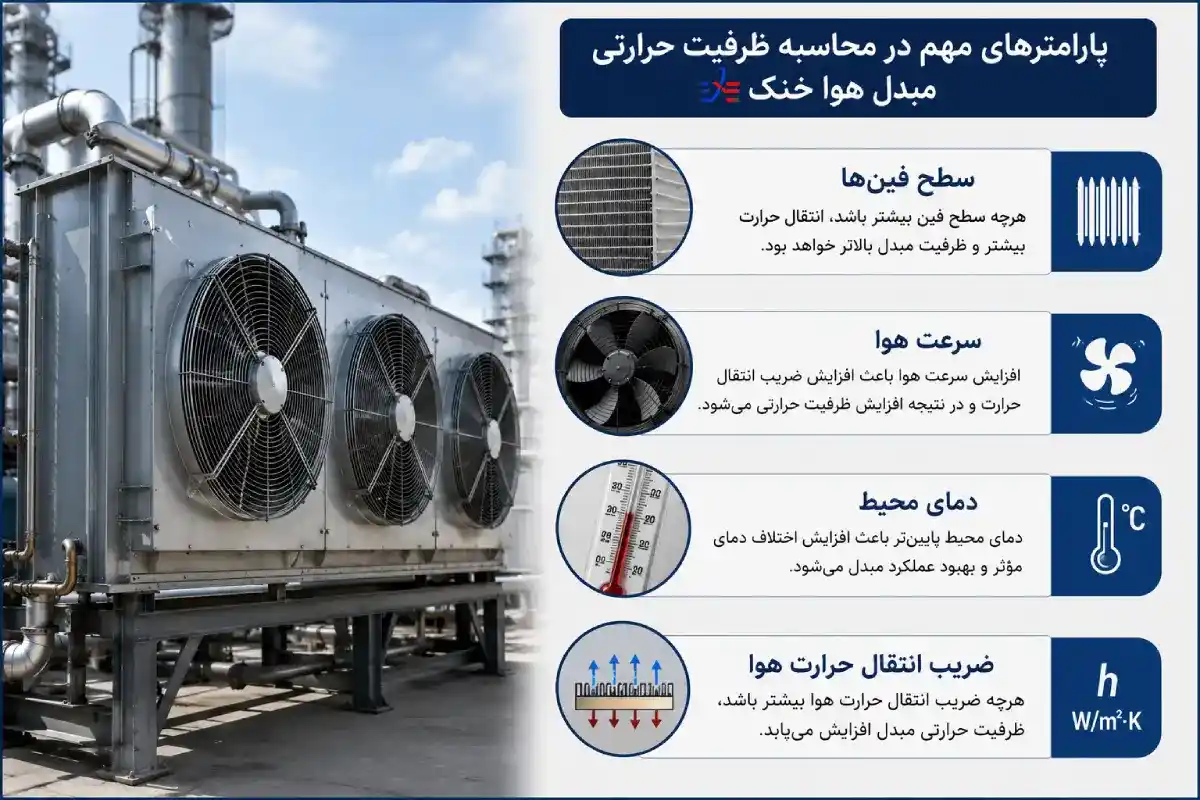

محاسبه ظرفیت حرارتی مبدل هوا خنک

در مبدل هواخنک، علاوه بر ظرفیت حرارتی سیال، سمت هوا نیز اهمیت دارد. در مبدل هواخنک، علاوه بر ظرفیت حرارتی سیال، سمت هوا نیز اهمیت دارد. پارامترهایی مانند سطح فین، سرعت هوا و دمای محیط باید هم‌زمان بررسی شوند. به همین دلیل شناخت خطا های طراحی مبدل هوا خنک می تواند از برآورد نادرست ظرفیت و عملکرد تجهیز جلوگیری کند.

رابطه کلی:

Q = ṁair × Cp,air × ΔTair

که:

ṁair = Air Mass Flow Rate
Cp,air = Specific Heat of Air
ΔTair = Air Temperature Difference

پارامترهای مهم:

• سطح فین‌ها

• سرعت هوا

• دمای محیط

• ضریب انتقال حرارت هوا

هستند.

اشتباه رایج در محاسبه ظرفیت حرارتی مبدل حرارتی

یکی از اشتباهات متداول این است که ظرفیت مبدل فقط بر اساس یک رابطه ساده محاسبه شود و شرایط واقعی طراحی نادیده گرفته شود.

برای مثال:

محاسبه Q با رابطه:

Q = ṁ × Cp × ΔT

ضروری است، اما برای انتخاب تجهیز کافی نیست.

مهندس طراح باید بررسی کند:

• آیا افت فشار قابل قبول است؟

• آیا سطح انتقال حرارت کافی است؟

• آیا متریال مناسب است؟

• آیا تجهیز در شرایط بار جزئی نیز عملکرد دارد؟

انتخاب ظرفیت مبدل حرارتی بر اساس کاربرد و شرایط طراحی

محاسبه ظرفیت حرارتی مبدل حرارتی فقط به به‌دست آوردن عدد Q محدود نمی‌شود. بعد از تعیین بار حرارتی، باید بررسی شود که این ظرفیت با نوع تجهیز، شرایط فرآیند، افت فشار مجاز و حاشیه طراحی سازگار است یا نه.

برای مثال، مبدلی که برای بار حرارتی 1000 kW انتخاب می‌شود، الزاماً نباید دقیقاً با ظرفیت اسمی 1000 kW ساخته شود. شرایط طراحی، خطای داده‌های فرآیندی، تغییرات بار و احتمال افت عملکرد ناشی از رسوب باید در انتخاب نهایی دیده شوند.ظرفیت مورد نیاز مبدل فقط به عدد بار حرارتی وابسته نیست و نوع فرآیند نیز در انتخاب تجهیز تأثیر دارد. برای مثال در صنایع غذایی، الزامات بهداشتی، نوع سیال و شرایط فرآیند باید در کنار ظرفیت حرارتی بررسی شوند؛ به همین دلیل مطالعه ویژگی های مبدل حرارتی در صنایع غذایی می‌تواند در انتخاب اولیه مفید باشد.

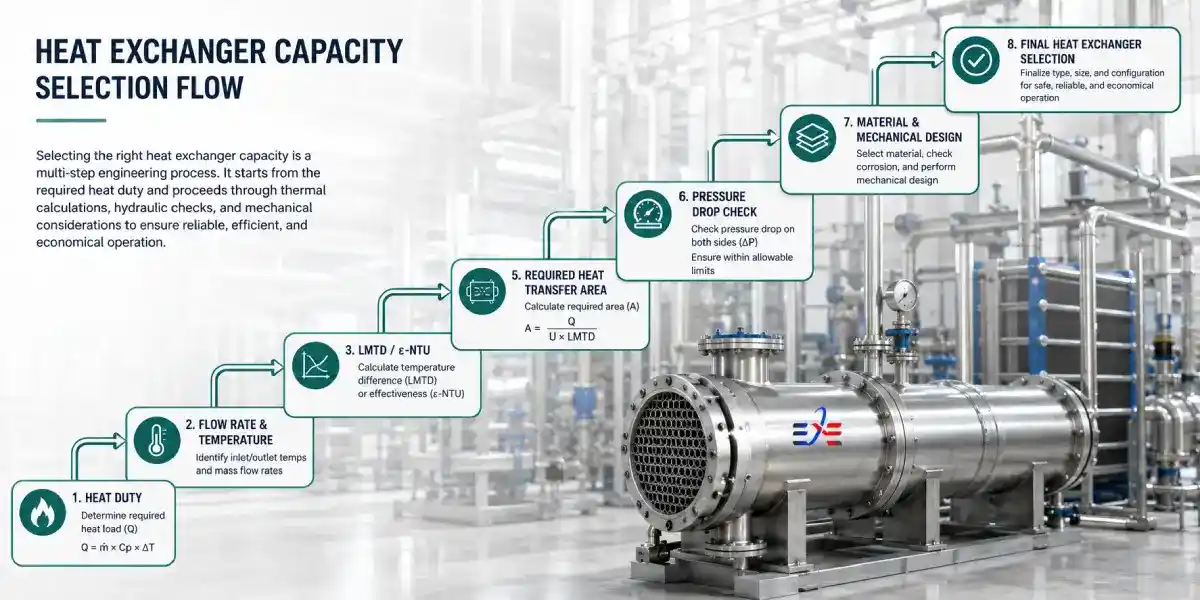

بنابراین مسیر مهندسی انتخاب ظرفیت به شکل زیر است:

جدول ظرفیت حرارتی مبدل حرارتی بر اساس نوع تجهیز

ظرفیت قابل دستیابی یک مبدل به طراحی و شرایط فرآیند وابسته است و نمی‌توان برای هر نوع مبدل یک ظرفیت ثابت تعیین کرد. با این حال، برای انتخاب اولیه می‌توان از محدوده های تقریبی زیر به عنوان نقطه شروع استفاده کرد:

این اعداد برای انتخاب اولیه هستند و جایگزین طراحی حرارتی و مکانیکی سازنده نمی‌شوند. در طراحی های لوله ای، ظرفیت حرارتی به سطح مؤثر انتقال حرارت، تعداد و ابعاد لوله ها و شرایط جریان وابسته است. بنابراین پیش از انتخاب مدل نهایی، شناخت ساختار و کاربرد مبدل حرارتی لوله ای می‌تواند به انتخاب صحیح‌تر کمک کند.

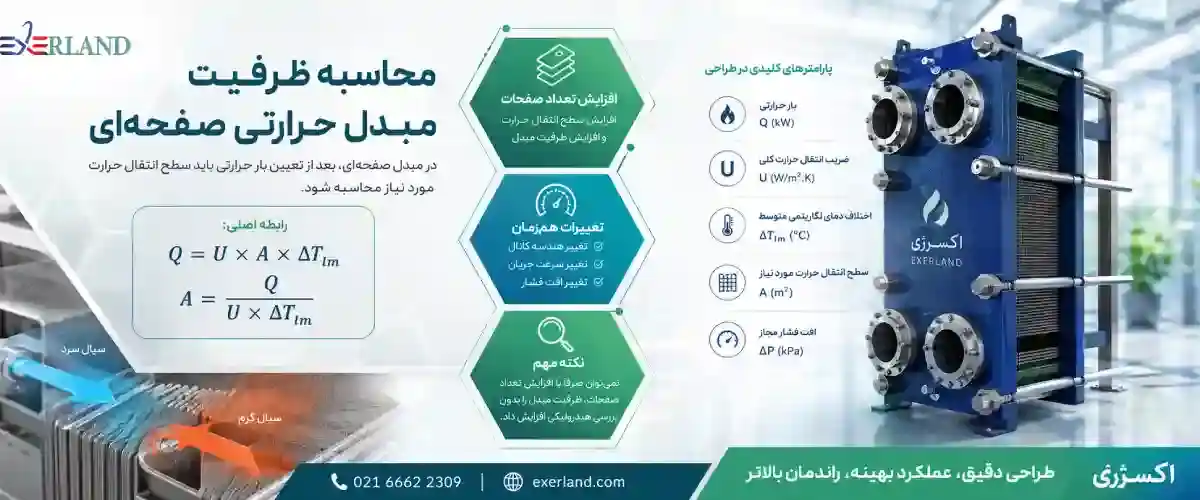

محاسبه ظرفیت مبدل حرارتی صفحه ای

در مبدل صفحه‌ای، بعد از تعیین بار حرارتی باید سطح انتقال حرارت مورد نیاز محاسبه شود.

رابطه اصلی:

Q = U × A × ΔTlm

و:

A = Q / (U × ΔTlm)

در مبدل صفحه‌ای، افزایش تعداد صفحات معمولاً سطح انتقال حرارت را افزایش می‌دهد، اما هم‌زمان هندسه کانال، سرعت جریان و افت فشار نیز تغییر می‌کند.

بنابراین نمی‌توان صرفاً با افزایش تعداد صفحات، ظرفیت مبدل را بدون بررسی هیدرولیکی افزایش داد.در مبدل صفحه ای، افزایش تعداد صفحات معمولاً سطح انتقال حرارت را افزایش می‌دهد، اما هم‌زمان هندسه کانال، سرعت جریان و افت فشار نیز تغییر می‌کند. بنابراین در کنار محاسبه ظرفیت، نوع ساختار مبدل نیز اهمیت دارد و مقایسه مبدل صفحه ای بریز و جوشی می‌تواند برای انتخاب ساختار مناسب مفید باشد.

مثال انتخاب اولیه مبدل صفحه ای

فرض کنید بار حرارتی مورد نیاز:

Q = 500 kW

و از طراحی اولیه به دست آمده است:

U = 2500 W/m².K

همچنین:

ΔTlm = 10 K

در این صورت:

A = Q / (U × ΔTlm)

A = 500000 / (2500 × 10)

A = 20 m²

پس حداقل سطح تئوری انتقال حرارت حدود:

A ≈ 20 m²

خواهد بود.

اما انتخاب نهایی صفحه‌ها باید با بررسی افت فشار، تعداد پاس‌ها، دبی کانال‌ها و شرایط رسوب انجام شود. ظرفیت محاسبه شده به‌تنهایی برای انتخاب نهایی تجهیز کافی نیست و شرایط فرآیند، نوع سیال و الزامات طراحی نیز باید بررسی شوند. در کاربردهای فرآیندی خاص، توجه به الزامات طراحی مبدل حرارتی می تواند از انتخاب نامناسب تجهیز جلوگیری کند.

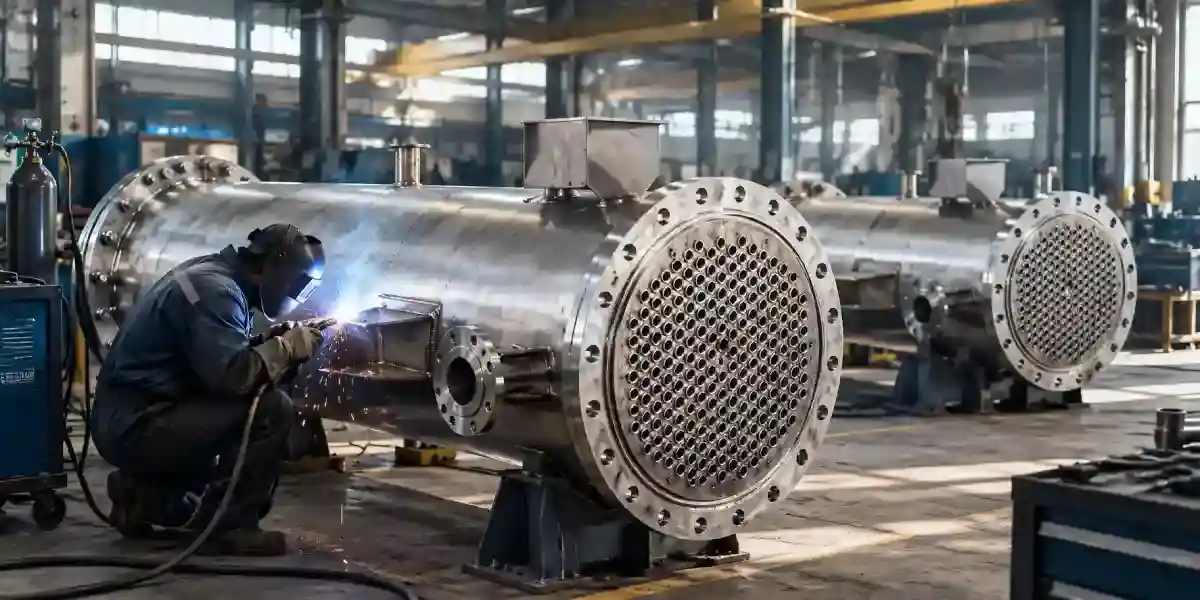

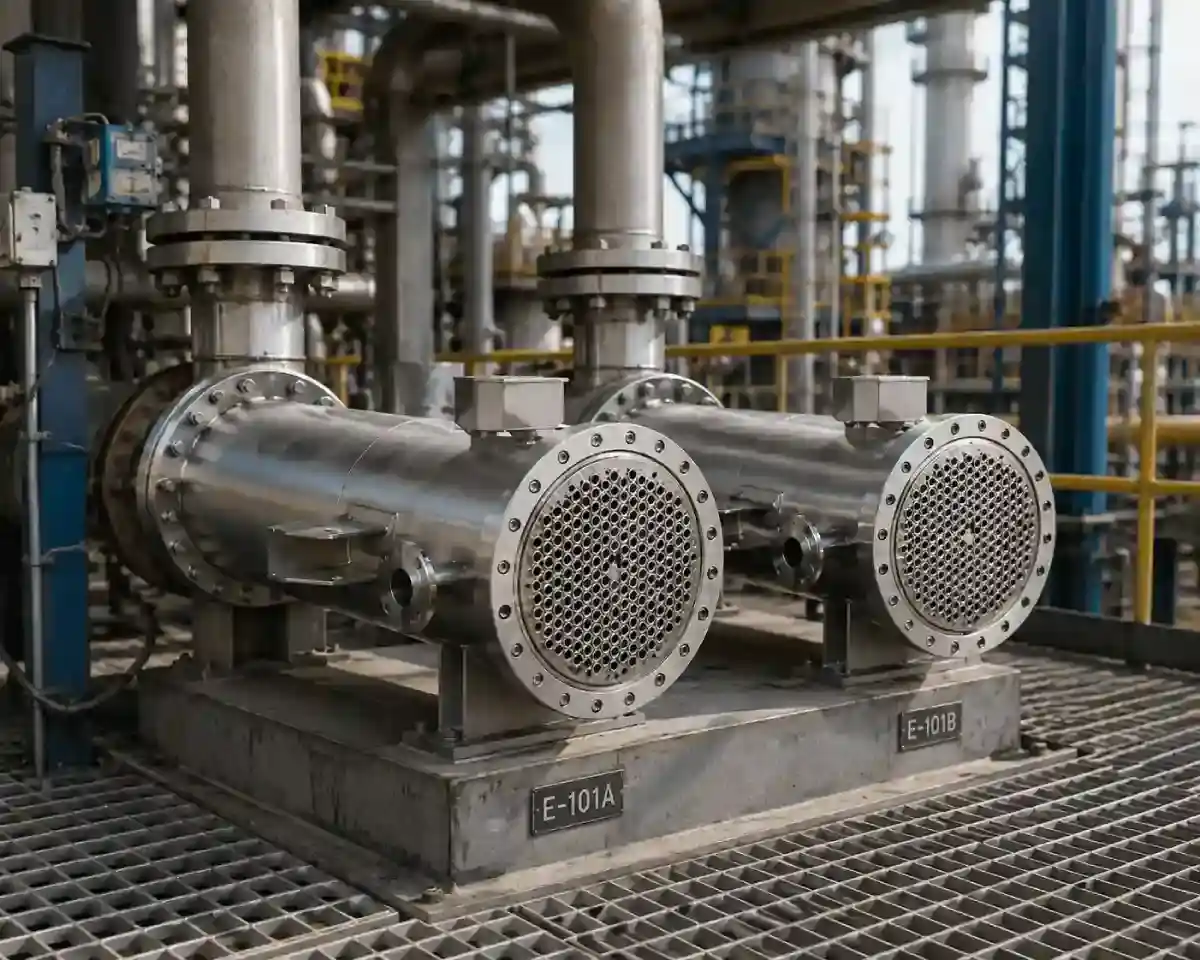

محاسبه ظرفیت مبدل حرارتی پوسته و لوله

در مبدل پوسته و لوله، سطح انتقال حرارت به تعداد لوله‌ها، قطر خارجی لوله و طول مؤثر آن‌ها وابسته است.

برای یک برآورد اولیه:

A = π × Do × L × Nt

که:

A = Heat Transfer Area
Do = Tube Outside Diameter
L = Effective Tube Length
Nt = Number of Tubes

سپس ظرفیت حرارتی را می‌توان به صورت زیر بررسی کرد:

Q = U × A × ΔTlm

مثال

فرض کنید:

Do = 0.025 m
L = 6 m
Nt = 200

مساحت تقریبی:

A = π × 0.025 × 6 × 200

A ≈ 94.2 m²

اگر شرایط حرارتی تجهیز چنین باشد:

U = 500 W/m².K

و:

ΔTlm = 20 K

آنگاه:

Q = 500 × 94.2 × 20

Q ≈ 942000 W

یا:

Q ≈ 942 kW

این عدد یک ظرفیت حرارتی تئوری بر اساس فرضیات داده‌شده است. در طراحی واقعی باید افت فشار، تعداد پاس‌ها، ضریب رسوب، دمای دیواره و محدودیت‌های مکانیکی نیز بررسی شوند.دو طراحی رایج در صنایع، مبدل صفحه ای و پوسته و لوله هستند که هرکدام محدوده عملکرد متفاوتی دارند. انتخاب بین این دو مدل باید بر اساس ظرفیت حرارتی، فشار، دما و محدودیت های پروژه انجام شود.

مطالعه مقایسه مبدل صفحه ای و پوسته و لوله می‌تواند به تصمیم گیری مهندسی بهتر کمک کند.

محاسبه ظرفیت مبدل حرارتی هوا خنک

در مبدل حرارتی هوا خنک، ظرفیت حرارتی فقط از سمت سیال فرآیندی تعیین نمی‌شود.

هوای محیط باید بتواند مقدار حرارت مورد نیاز را دریافت کند.

از سمت هوا:

Q = ṁair × Cp,air × ΔTair

برای مثال، اگر:

ṁair = 100 kg/s

و:

Cp,air = 1.005 kJ/kg.K

و افزایش دمای هوا:

ΔTair = 10 K

باشد:

Q = 100 × 1.005 × 10

Q = 1005 kW

بنابراین سمت هوا نیز باید توان جذب تقریباً 1005 kW حرارت را داشته باشد.

در مبدل حرارتی هوا خنک، دمای محیط یکی از عوامل کلیدی است. با افزایش دمای هوای ورودی، نیروی محرکه انتقال حرارت کاهش پیدا می‌کند و ممکن است سطح فین یا دبی هوا افزایش یابد.

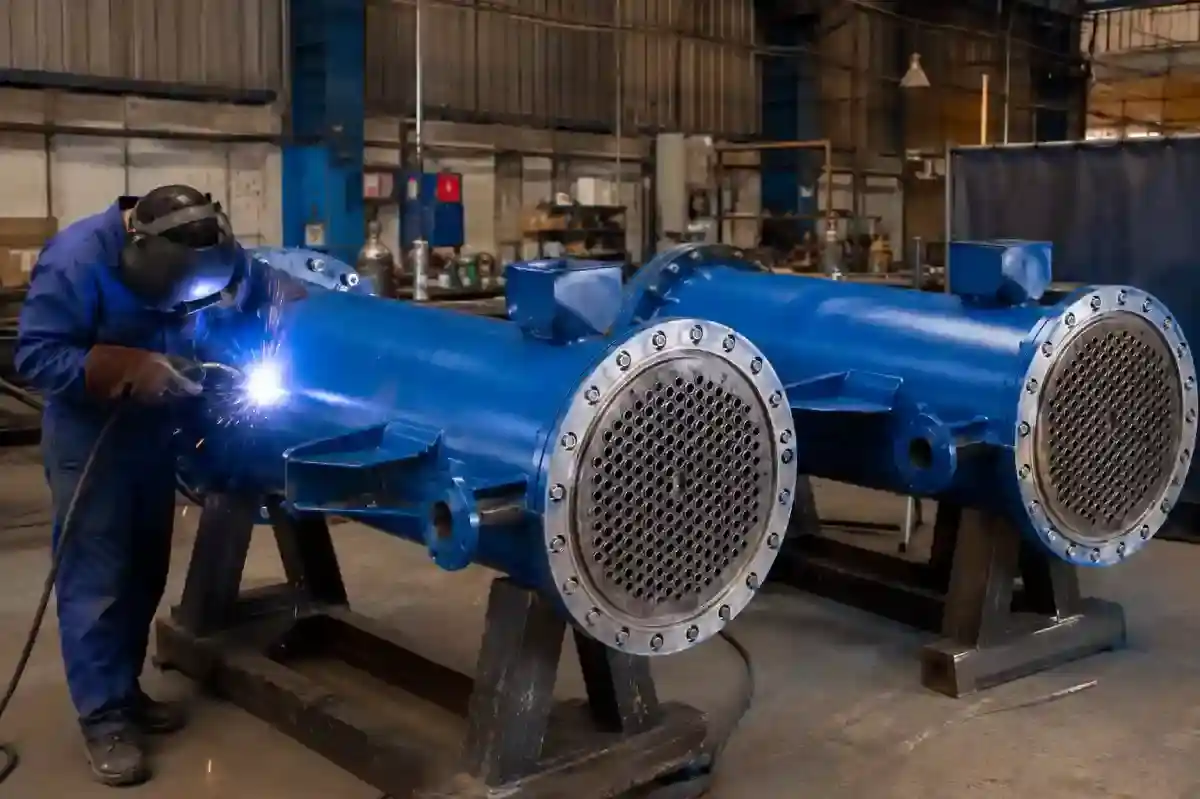

اثر ضریب رسوب بر ظرفیت حرارتی مبدل

یکی از مهم‌ترین عواملی که ظرفیت واقعی مبدل را در طول زمان کاهش می‌دهد، تشکیل رسوب است.

در شرایط تمیز، مقاومت حرارتی دیواره و فیلم‌های سیال در نظر گرفته می‌شوند. با ایجاد رسوب، یک مقاومت حرارتی اضافی وارد سیستم می‌شود.

رابطه عمومی ضریب کلی انتقال حرارت را می‌توان به شکل زیر نوشت:

1/U = 1/hi + Rf,i + Rwall + Rf,o + 1/ho

که:

hi = ضریب انتقال حرارت سمت داخلی
ho = ضریب انتقال حرارت سمت خارجی
Rf,i = مقاومت رسوب سمت داخلی
Rf,o = مقاومت رسوب سمت خارجی
Rwall = مقاومت حرارتی دیواره

افزایش مقاومت رسوب باعث کاهش U می‌شود.

از آنجا که:

Q = U × A × ΔTlm

کاهش U در شرایط ثابت، ظرفیت انتقال حرارت را نیز کاهش می‌دهد.

نکته مهندسی

این دقیقاً جایی است که یک مبدل در روز اول عملکرد قابل قبول دارد، اما بعد از چند ماه نمی‌تواند دمای خروجی مورد انتظار را تأمین کند.

بنابراین اگر ظرفیت حرارتی مبدل برای شرایط تمیز محاسبه شده باشد، باید اثر رسوب در طراحی دیده شود.

محاسبه ظرفیت حرارتی مبدل با در نظر گرفتن ضریب رسوب

فرض کنید یک مبدل در شرایط تمیز دارای:

Uclean = 1000 W/m².K

باشد.

پس از در نظر گرفتن مقاومت‌های رسوب، مقدار طراحی به:

Udirty = 750 W/m².K

کاهش پیدا کند.

اگر:

A = 100 m²

و:

ΔTlm = 20 K

باشد، ظرفیت در شرایط تمیز:

Qclean = 1000 × 100 × 20

Qclean = 2000000 W

یا:

Qclean = 2000 kW

اما در شرایط رسوب‌گرفته:

Qdirty = 750 × 100 × 20

Qdirty = 1500000 W

یعنی:

Qdirty = 1500 kW

در این مثال، ظرفیت انتقال حرارت از 2000 kW به 1500 kW کاهش پیدا کرده است.

این اختلاف نشان می‌دهد که طراحی فقط بر اساس شرایط Clean همیشه برای یک تجهیز صنعتی کافی نیست.

محاسبه ظرفیت حرارتی مبدل و انتخاب حاشیه طراحی

بعد از محاسبه بار حرارتی واقعی، معمولاً باید مشخص شود که آیا برای تجهیز حاشیه طراحی لازم است یا خیر.

به جای اینکه بدون دلیل یک درصد ثابت به ظرفیت اضافه شود، باید علت عدم قطعیت مشخص باشد:

• تغییرات دبی

• تغییرات دمایی

• عدم قطعیت خواص سیال

• تغییرات بار فرآیند

• رسوب

• خطای داده‌های اولیه

اگر بار طراحی:

Qdesign = 1000 kW

باشد و پروژه بر اساس یک فرض مشخص به 10% ظرفیت اضافی نیاز داشته باشد:

Qselected = Qdesign × 1.10

بنابراین:

Qselected = 1000 × 1.10

Qselected = 1100 kW

اما این 10% نباید به صورت یک قانون عمومی برای تمام پروژه‌ها استفاده شود.در صنایع نفت، گاز و پتروشیمی، ظرفیت مبدل باید با توجه به بار فرآیندی، دمای کاری، فشار و نوع سیال تعیین شود. به همین دلیل بررسی کاربرد تجهیزات انتقال حرارت در گرمایش صنایع نفت، گاز و پتروشیمی می‌تواند برای انتخاب ظرفیت متناسب با فرآیند مفید باشد.

اشتباه رایج مهندسان

دو خطا در این مرحله زیاد دیده می‌شود:

Undersizing:
ظرفیت تجهیز کمتر از بار واقعی انتخاب می‌شود.

Oversizing:
مبدل بیش از حد بزرگ انتخاب می‌شود و هزینه اولیه، فضای نصب و گاهی افت فشار افزایش پیدا می‌کند.

حاشیه طراحی باید مستند باشد، نه یک عدد قراردادی که بدون بررسی روی همه پروژه‌ها اعمال شود.

محاسبه ظرفیت حرارتی مبدل و بررسی افت فشار

ممکن است یک مبدل از نظر حرارتی ظرفیت کافی داشته باشد اما از نظر هیدرولیکی قابل قبول نباشد.

برای مثال، افزایش سرعت سیال می‌تواند ضریب انتقال حرارت را افزایش دهد:

Velocity ↑
      ↓
Heat Transfer Coefficient ↑
      ↓
Required Area ↓

اما هم‌زمان:

Velocity ↑
      ↓
Pressure Drop ↑

بنابراین انتخاب نهایی یک نقطه بهینه بین انتقال حرارت و افت فشار است. برای سیالاتی مانند روغن های حرارتی، تغییر خواص فیزیکی سیال با دما می‌تواند روی محاسبه ظرفیت اثر بگذارد. بنابراین در چنین پروژه‌هایی بررسی مبدل حرارتی روغن حرارتی و شرایط واقعی انتقال حرارت اهمیت ویژه‌ای دارد.

در پروژه واقعی باید مشخص شود:

• افت فشار مجاز سمت گرم چقدر است؟

• افت فشار مجاز سمت سرد چقدر است؟

• آیا پمپ توان کافی دارد؟

• آیا افزایش دبی باعث خروج تجهیز از محدوده کاری می‌شود؟

چگونه ظرفیت مناسب مبدل حرارتی را انتخاب کنیم؟

برای انتخاب اولیه ظرفیت مبدل حرارتی، این ترتیب را دنبال کنید:

1. تعیین دبی دو سیال
        ↓
2. تعیین دمای ورودی و خروجی
        ↓
3. محاسبه Q
        ↓
4. تعیین LMTD
        ↓
5. تعیین U طراحی
        ↓
6. محاسبه سطح انتقال حرارت
        ↓
7. بررسی افت فشار
        ↓
8. بررسی Fouling
        ↓
9. تعیین متریال
        ↓
10. انتخاب مدل نهایی

اگر در مرحله 7 مبدل افت فشار غیرقابل قبول داشته باشد، نباید صرفاً با افزایش ظرفیت اسمی مشکل را حل کرد. باید هندسه تجهیز، تعداد پاس‌ها، سرعت جریان یا حتی نوع مبدل دوباره بررسی شود. برای انتخاب ظرفیت مناسب، علاوه بر محاسبه بار حرارتی باید شرایط واقعی فرآیند، نوع سیال، دما، فشار و نوع کاربرد نیز بررسی شود. در پروژه‌هایی که هدف اصلی انتقال انرژی برای فرآیندهای حرارتی است، شناخت تجهیزات موجود در حوزه گرمایش صنعتی می‌تواند مسیر انتخاب تجهیز را دقیق‌تر کند.

اشتباهات رایج در محاسبه ظرفیت حرارتی مبدل حرارتی

۱. استفاده از دبی نامی به جای دبی واقعی

دبی پمپ یا ظرفیت اسمی خط الزاماً برابر با دبی واقعی عبوری از مبدل نیست.

اگر دبی واقعی کمتر باشد، بار حرارتی قابل انتقال نیز ممکن است کاهش پیدا کند.

۲. استفاده از Cp ثابت برای تمام دماها

برای آب در محدوده‌های معمول، استفاده از مقدار تقریبی Cp معمولاً خطای بزرگی ایجاد نمی‌کند.

اما برای:

• روغن‌ها

• گازها

• سیالات فرآیندی

• مبردها

خواص ترموفیزیکی می‌توانند با دما تغییر کنند.

در این سرویس‌ها باید خواص در دمای مناسب طراحی از دیتاشیت یا منبع معتبر فرآیندی گرفته شوند.

۳. نادیده گرفتن LMTD

استفاده مستقیم از اختلاف دمای ورودی یا خروجی به جای LMTD می‌تواند سطح انتقال حرارت را اشتباه نشان دهد.

در طراحی مبدل باید دمای دو سیال در هر دو انتهای تجهیز بررسی شود.

۴. انتخاب U بدون توجه به نوع سیال

مقدار U یک عدد ثابت و عمومی برای تمام مبدل‌ها نیست.

U به:

• نوع سیال

• سرعت جریان

• هندسه مبدل

• جنس دیواره

• رسوب

وابسته است.

استفاده از یک U خوش‌بینانه می‌تواند باعث کوچک انتخاب شدن مبدل شود.

محاسبات مهندسی ظرفیت مبدل حرارتی

محاسبه ظرفیت حرارتی مبدل حرارتی با رابطه انرژی شروع می‌شود:

Q = ṁ × Cp × ΔT

اما انتخاب تجهیز در همین‌جا تمام نمی‌شود.

بعد از تعیین Q باید:

بررسی شود.

به همین دلیل، یک مبدل با ظرفیت حرارتی بالاتر لزوماً مبدل بهتری نیست. تجهیز نهایی باید بتواند بار حرارتی مورد نیاز را در کنار افت فشار قابل قبول، شرایط رسوب، محدودیت متریال و شرایط واقعی فرآیند تأمین کند.

در پروژه‌های حساس، بهتر است ظرفیت نهایی با نرم‌افزار طراحی سازنده و داده‌های واقعی فرآیند تأیید شود و عدد محاسبه‌شده در این مقاله به عنوان نقطه شروع طراحی در نظر گرفته شود، نه جایگزین طراحی تفصیلی.

سوالات متداول درباره محاسبه ظرفیت حرارتی مبدل حرارتی FAQ
