چرا طراحی صحیح Air Cooler در صنایع حیاتی است؟
در بسیاری از صنایع بزرگ مانند نفت، گاز، پتروشیمی، پالایشگاهها و نیروگاهها، مدیریت صحیح انتقال حرارت یکی از مهمترین چالشهای مهندسی محسوب میشود. تجهیزات حرارتی مختلفی برای این منظور طراحی شدهاند، اما در میان آنها مبدل های حرارتی هواخنک یا Air‑Cooled Heat Exchangers جایگاه ویژهای دارند. دلیل این موضوع ساده است: این تجهیزات بدون نیاز به مصرف آب، تنها با استفاده از جریان هوا فرآیند خنککاری سیالات صنعتی را انجام میدهند.
در دهههای اخیر با افزایش محدودیت منابع آبی و همچنین افزایش هزینههای بهرهبرداری از سیستمهای خنککاری آبی، استفاده از Air Cooler ها به شکل چشمگیری افزایش یافته است. به همین دلیل، طراحی صحیح این تجهیزات به یک موضوع کاملاً تخصصی در مهندسی حرارت و سیالات تبدیل شده است. کوچکترین خطا در طراحی یک مبدل حرارتی هواخنک میتواند باعث کاهش راندمان انتقال حرارت، افزایش مصرف انرژی فنها، افت فشار نامطلوب در سیستم و حتی کاهش عمر تجهیزات شود.
بسیاری از مشکلات عملیاتی که در واحدهای صنعتی مشاهده میشوند، ریشه در مرحله طراحی دارند. به عنوان مثال، انتخاب اشتباه سطح انتقال حرارت، در نظر نگرفتن شرایط محیطی، طراحی نامناسب فینها یا محاسبه نادرست ضریب انتقال حرارت میتواند باعث شود مبدل حرارتی در شرایط واقعی عملکردی بسیار پایینتر از انتظار داشته باشد.
در چنین شرایطی، شناخت خطاهای متداول در طراحی مبدلهای حرارتی هواخنک میتواند به مهندسان کمک کند تا از بروز بسیاری از مشکلات عملیاتی جلوگیری کنند. در این مقاله تلاش شده است با نگاهی کاملاً مهندسی، مهمترین اشتباهاتی که در طراحی Air Cooled Heat Exchanger رخ میدهد بررسی شود و راهکارهایی برای جلوگیری از آنها ارائه گردد.

مبدل حرارتی هواخنک چیست و چگونه کار میکند؟
مبدل حرارتی هواخنک تجهیزی است که در آن سیال داغ در داخل لولهها جریان دارد و هوا به عنوان سیال خنککننده از روی سطح خارجی لولهها عبور میکند. برای افزایش سطح انتقال حرارت، معمولاً از فینها (پرهها) در اطراف لولهها استفاده میشود.
در این سیستمها فنهای بزرگ صنعتی وظیفه ایجاد جریان هوا را بر عهده دارند. این فنها هوا را از میان بانک لولهها عبور میدهند و گرمای سیال داخل لولهها به هوا منتقل میشود.
مکانیزم اصلی انتقال حرارت در Air Cooler شامل سه مرحله است:
- انتقال حرارت از سیال به دیواره داخلی لوله
- هدایت حرارت از طریق دیواره لوله
- انتقال حرارت از سطح خارجی لوله و فینها به جریان هوا

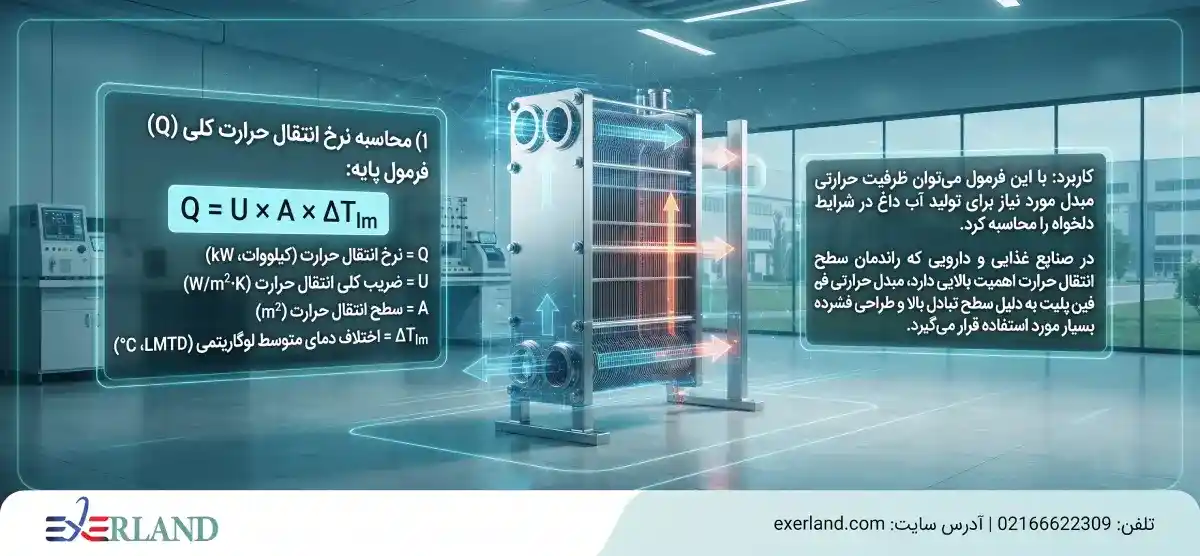

این فرآیند را میتوان با رابطه کلی انتقال حرارت بیان کرد:
فرمول انتقال حرارت کلی:
Q = U × A × ΔT
در این رابطه:
Q نرخ انتقال حرارت
U ضریب کلی انتقال حرارت
A سطح انتقال حرارت
ΔT اختلاف دمای موثر بین سیال و هوا
یکی از چالشهای اصلی در طراحی مبدل های حرارتی هواخنک این است که ضریب انتقال حرارت سمت هوا معمولاً بسیار پایینتر از سمت سیال داخل لوله است. به همین دلیل افزایش سطح انتقال حرارت با استفاده از فینها نقش بسیار مهمی در عملکرد این تجهیزات دارد.

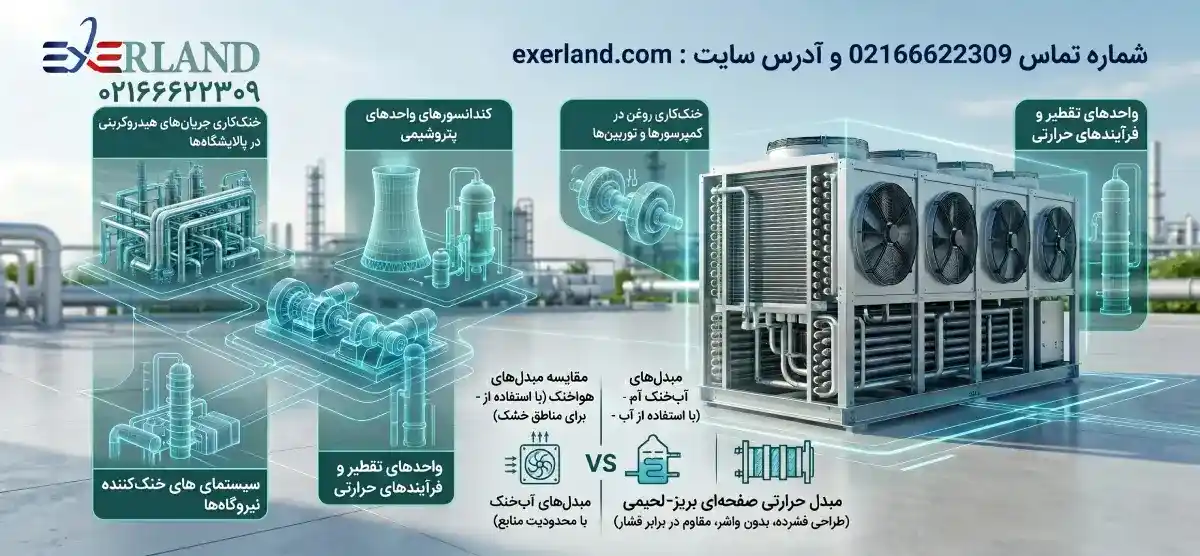

نقش مبدلهای حرارتی هواخنک در صنایع مختلف
مبدلهای حرارتی هواخنک در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرند و در برخی واحدها به عنوان یکی از تجهیزات کلیدی فرآیندی شناخته میشوند.
مهمترین کاربردهای Air Cooled Heat Exchanger عبارتند از:
- خنککاری جریانهای هیدروکربنی در پالایشگاهها
- کندانسورهای واحدهای پتروشیمی
- خنککاری روغن در کمپرسورها و توربینها
- سیستمهای خنککننده نیروگاهها
- واحدهای تقطیر و فرآیندهای حرارتی
در بسیاری از مناطق خشک یا نیمهخشک جهان، استفاده از سیستمهای خنککننده آبی به دلیل محدودیت منابع آب امکانپذیر نیست. در چنین شرایطی Air Cooler ها به عنوان یک راهکار مهندسی بسیار موثر مطرح میشوند.
جدول زیر مقایسهای بین مبدلهای حرارتی هواخنک و مبدلهای آبخنک ارائه میدهد.در سیستمهای فشرده و بهینه، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل طراحی بدون واشر و مقاومت بالا در برابر فشار، گزینهای بسیار مطمئن برای کارکرد طولانیمدت است.

جدول مقایسه Air Cooled Heat Exchanger و Water Cooled Heat Exchanger
| مبدل آب خنک | مبدل هواخنک | ویژگی |
|---|---|---|
| بسیار زیاد | ندارد | مصرف آب |
| بالا | متوسط | هزینه بهرهبرداری |
| بیشتر | کمتر | راندمان انتقال حرارت |
| بیشتر | کمتر | پیچیدگی سیستم |
| محدود | بسیار مناسب | مناسب برای مناطق خشک |
| بیشتر | کمتر | هزینه نگهداری |
همانطور که مشاهده میشود، اگرچه راندمان انتقال حرارت در سیستمهای آبخنک معمولاً بالاتر است، اما مزایای عملیاتی Air Cooler ها باعث شده استفاده از آنها در بسیاری از پروژههای صنعتی به گزینه اول تبدیل شود.
بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی
پارامترهای کلیدی در طراحی مبدلهای حرارتی هواخنک
طراحی صحیح یک Air Cooled Heat Exchanger نیازمند بررسی دقیق مجموعهای از پارامترهای حرارتی، مکانیکی و محیطی است. در صورتی که هر یک از این پارامترها به درستی در نظر گرفته نشود، عملکرد سیستم به شدت تحت تاثیر قرار خواهد گرفت.
جدول زیر مهمترین پارامترهای طراحی مبدلهای حرارتی هواخنک را نشان میدهد.
جدول پارامترهای مهم طراحی Air Cooler
| توضیح | پارامتر طراحی |
|---|---|
| دمای سیالی که باید خنک شود | دمای ورودی سیال |
| دمای مورد نظر پس از خنککاری | دمای خروجی سیال |
| دمای هوای محیط | دمای محیط |
| سرعت عبور هوا از میان فینها | سرعت جریان هوا |
| فین آلومینیومی، L-Fin، KL-Fin و غیره | نوع فین |
| فولاد کربنی، استنلس استیل یا آلیاژها | جنس لوله |
| Inline یا Staggered | آرایش لولهها |
| میزان انرژی مورد نیاز برای حرکت هوا | توان فن |
یکی از پارامترهای مهم در طراحی حرارتی مبدل، اختلاف دمای میانگین لگاریتمی یا LMTD است که در محاسبات انتقال حرارت استفاده میشود.مبدل حرارتی چند لوله ای استفاده میشود که امکان کنترل بهتر جریان و افزایش راندمان انتقال حرارت را فراهم میکند.
فرمول اختلاف دمای میانگین لگاریتمی:
ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
در این رابطه:
ΔT1 اختلاف دمای اولیه
ΔT2 اختلاف دمای نهایی
این پارامتر نقش مهمی در تعیین سطح مورد نیاز انتقال حرارت دارد.
چرا خطاهای طراحی در Air Cooled Heat Exchanger بسیار رایج هستند؟
با وجود پیشرفت نرمافزارهای مهندسی و ابزارهای طراحی حرارتی، هنوز هم بسیاری از پروژههای صنعتی با مشکلات عملکردی در مبدلهای حرارتی هواخنک مواجه میشوند. دلیل این موضوع آن است که طراحی این تجهیزات تنها به محاسبات حرارتی محدود نمیشود و عوامل مختلفی در آن نقش دارند.
برخی از مهمترین دلایل بروز خطا در طراحی Air Cooler عبارتند از:
- در نظر نگرفتن شرایط واقعی محیطی
- استفاده از فرضیات سادهسازی شده در محاسبات
- انتخاب نادرست فینها و لولهها
- طراحی نامناسب سیستم جریان هوا
- عدم توجه به افت فشار
در بسیاری از پروژهها مشاهده شده است که یک مبدل حرارتی پس از نصب، قادر به دستیابی به دمای خروجی مورد نظر نیست. در چنین شرایطی معمولاً مجبور به انجام اصلاحات پرهزینه مانند افزایش سطح مبدل، نصب فنهای قویتر یا حتی تعویض کامل تجهیزات میشوند.
به همین دلیل، آشنایی با اشتباهات رایج در طراحی Air Cooler میتواند به مهندسان کمک کند تا از همان مراحل اولیه طراحی، تصمیمات دقیقتری اتخاذ کنند.
معرفی ۱۰ خطای متداول در طراحی مبدلهای حرارتی هواخنک
در ادامه این مقاله، ده مورد از مهمترین خطاهایی که در طراحی مبدلهای حرارتی هواخنک مشاهده میشود بررسی خواهد شد. این خطاها معمولاً در پروژههای صنعتی بزرگ نیز دیده میشوند و میتوانند تاثیر قابل توجهی بر عملکرد سیستم داشته باشند.برای سیستمهایی که نیاز به افزایش سطح انتقال حرارت در فضای کم دارند، مبدل حرارتی لوله ای پره دار گزینهای بسیار مؤثر است و معمولاً در کاربردهای گاز و هوا استفاده میشود.
مهمترین این خطاها شامل موارد زیر هستند:
- انتخاب نادرست سطح انتقال حرارت
- محاسبه اشتباه ضریب انتقال حرارت کلی
- انتخاب نامناسب نوع فین
- عدم توجه به افت فشار هوا
- طراحی نامناسب آرایش لولهها
- انتخاب اشتباه سرعت جریان هوا
- طراحی نامناسب سیستم فن
- در نظر نگرفتن شرایط محیطی واقعی
- انتخاب اشتباه جنس لوله و فین
- عدم توجه به قابلیت تعمیر و نگهداری
در بخشهای بعدی مقاله، هر یک از این خطاها به صورت کامل بررسی خواهد شد و راهکارهای مهندسی برای جلوگیری از آنها ارائه میشود. هدف این است که مهندسان و طراحان بتوانند با درک دقیق این چالشها، مبدلهای حرارتی هواخنک با راندمان بالا، مصرف انرژی کمتر و عمر عملیاتی بیشتر طراحی کنند.

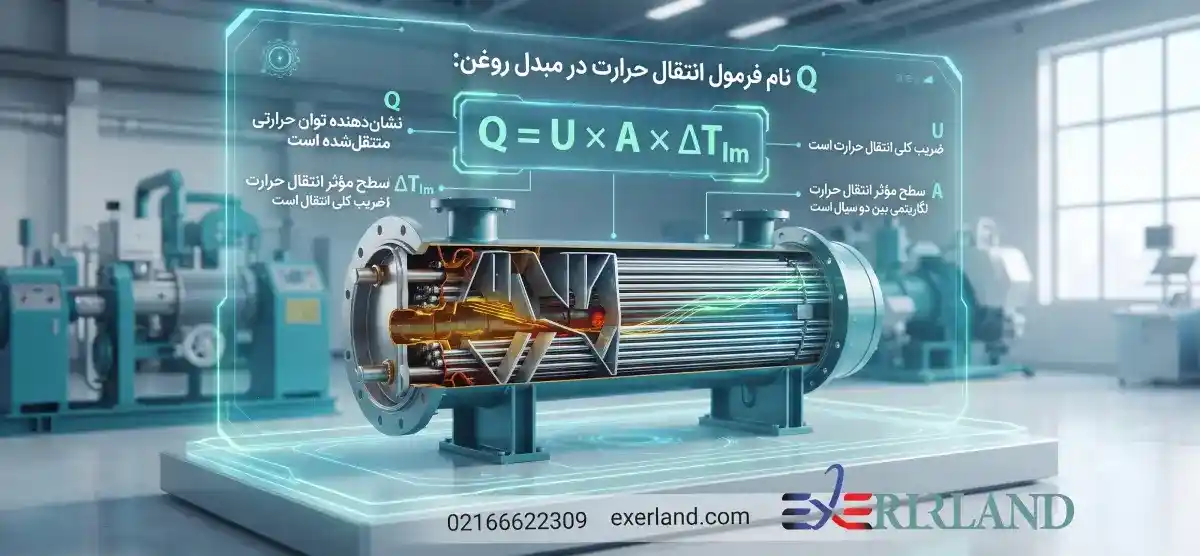

محاسبات ضریب انتقال کلی مبدل حرارتی
در این رابطه:
A سطح انتقال حرارت
Q نرخ انتقال حرارت مورد نیاز
U ضریب انتقال حرارت کلی
ΔT اختلاف دمای موثر
اگر در این محاسبه مقدار U یا ΔT به درستی تخمین زده نشود، سطح انتقال حرارت به شکل قابل توجهی کمتر از مقدار واقعی محاسبه خواهد شد.
راهکار مهندسی برای جلوگیری از این خطا شامل استفاده از ضرایب اطمینان مناسب، در نظر گرفتن شرایط واقعی محیطی و انجام تحلیل دقیق حرارتی است.
بیشتر بخوانید: بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستمهای صنعتی
محاسبه اشتباه ضریب انتقال حرارت کلی
ضریب انتقال حرارت کلی (Overall Heat Transfer Coefficient) یکی از مهمترین پارامترهای طراحی در مبدلهای حرارتی است. این ضریب بیانگر مقاومت کلی سیستم در برابر انتقال حرارت است.در سیستمهای دقیق کنترل دما و کاربردهای پیشرفته، مبدل حرارتی الکتریکی برای تنظیم سریع و پایدار دما بدون وابستگی مستقیم به سیال گرم یا سرد به کار میرود.
در مبدلهای هواخنک، مقاومت حرارتی سمت هوا معمولاً بزرگترین سهم را در این ضریب دارد. اگر طراح این موضوع را در محاسبات لحاظ نکند، مقدار U بیش از حد واقعی در نظر گرفته میشود.
فرمول ضریب انتقال حرارت کلی:
1/U = 1/hi + Rf + 1/ho
در این رابطه:
U ضریب انتقال حرارت کلی
hi ضریب انتقال حرارت سمت سیال
ho ضریب انتقال حرارت سمت هوا
Rf مقاومت رسوب
در بسیاری از موارد، مقاومت ناشی از رسوب یا Fouling در محاسبات اولیه در نظر گرفته نمیشود. این موضوع باعث میشود عملکرد واقعی مبدل در طول زمان به شدت کاهش پیدا کند.
راهکار مناسب این است که در طراحی، ضرایب رسوب استاندارد صنعتی لحاظ شوند و همچنین دادههای تجربی معتبر برای محاسبه ضرایب انتقال حرارت استفاده شوند.

انتخاب نامناسب فینها (Fins)
فینها یکی از مهمترین اجزای مبدلهای حرارتی هواخنک هستند زیرا وظیفه افزایش سطح انتقال حرارت در سمت هوا را بر عهده دارند. انتخاب نوع فین، جنس فین و فاصله فینها تاثیر مستقیم بر عملکرد مبدل دارد.این موضوع در مبدلهای حرارتی هوا خنک عمودی (Vertical Air Cooled Heat Exchanger) از اهمیت بیشتری برخوردار است، زیرا عملکرد سیستم به نحوه عبور جریان هوا از میان فینها و میزان مقاومت ایجادشده در مسیر جریان وابستگی زیادی دارد.
انواع مختلفی از فینها در Air Cooler ها استفاده میشوند، از جمله:
- L‑Fin
- KL‑Fin
- Extruded Fin
- Embedded Fin
در برخی طراحیها مشاهده میشود که بدون توجه به شرایط محیطی، فینهایی با تراکم بالا انتخاب میشوند. اگرچه این کار باعث افزایش سطح انتقال حرارت میشود، اما میتواند مشکلاتی مانند گرفتگی فینها، تجمع گرد و غبار و کاهش جریان هوا را ایجاد کند.
در مناطق صنعتی یا محیطهایی که گرد و غبار زیاد است، انتخاب فین با فاصله مناسب اهمیت بسیار زیادی دارد. در غیر این صورت عملکرد مبدل به سرعت افت میکند.
راهکار مهندسی در این زمینه شامل تحلیل شرایط محیطی، انتخاب نوع فین مناسب و بهینهسازی فاصله فینها است.

عدم توجه به افت فشار هوا
یکی از پارامترهای مهم در طراحی مبدلهای هواخنک، افت فشار جریان هوا در میان فینها و لولهها است. اگر افت فشار بیش از حد زیاد باشد، فنها باید توان بیشتری مصرف کنند تا جریان هوا برقرار شود.در تجهیزات نیروگاهی حساس، مبدل حرارتی UTUBE به دلیل قابلیت تحمل فشار و شوک حرارتی بالا، یکی از انتخابهای اصلی در بویلرها و سیستمهای بخار محسوب میشود.
این موضوع مستقیماً باعث افزایش مصرف انرژی در سیستم میشود.
افت فشار معمولاً به عوامل زیر بستگی دارد:
- تراکم فینها
- سرعت جریان هوا
- آرایش لولهها
- تعداد ردیف لولهها

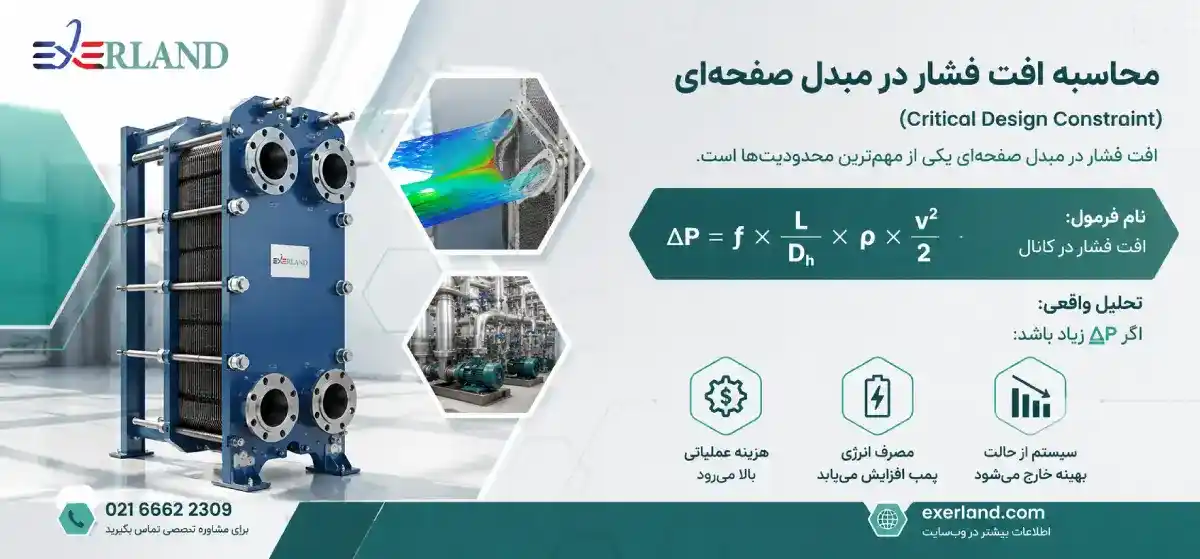

فرمول تقریبی افت فشار جریان:
ΔP = f × (L/D) × (ρV² / 2)
در این رابطه:
ΔP افت فشار
f ضریب اصطکاک
L طول مسیر جریان
D قطر هیدرولیکی
ρ چگالی هوا
V سرعت جریان هوا
اگر طراح تنها به افزایش انتقال حرارت توجه کند و افت فشار را نادیده بگیرد، ممکن است در مرحله بهرهبرداری سیستم با مصرف انرژی بسیار بالا مواجه شود.
راهکار مناسب ایجاد تعادل بین انتقال حرارت و افت فشار است.

طراحی نامناسب آرایش لولهها
آرایش لولهها در مبدلهای هواخنک، بهویژه در کندانسورهای مورد استفاده در چیلرهای تراکمی، تأثیر قابلتوجهی بر عملکرد حرارتی، افت فشار هوا و مصرف انرژی فنها دارد. انتخاب نادرست آرایش لولهها میتواند باعث کاهش راندمان انتقال حرارت و افزایش هزینههای بهرهبرداری شود.دو نوع آرایش اصلی در این تجهیزات وجود دارد:
- آرایش خطی (Inline)
- آرایش شطرنجی (Staggered)
در آرایش شطرنجی، جریان هوا به شکل بهتری با سطح لولهها تماس پیدا میکند و انتقال حرارت افزایش مییابد. اما در مقابل، افت فشار نیز بیشتر میشود.
در برخی طراحیها، بدون تحلیل دقیق، آرایش لولهها انتخاب میشود که ممکن است باعث کاهش راندمان سیستم شود.
جدول مقایسه آرایش لولهها در Air Cooler
| معایب | مزایا | نوع آرایش |
|---|---|---|
| انتقال حرارت کمتر | افت فشار کمتر | Inline |
| افت فشار بیشتر | انتقال حرارت بهتر | Staggered |
انتخاب آرایش مناسب باید بر اساس شرایط فرآیندی، توان فن و محدودیتهای انرژی انجام شود.
بیشتر بخوانید: مبدل حرارتی صنایع غذایی و نوشیدنی: تعریف، انواع، کاربرد، طراحی مهندسی و چرخه عملکرد دقیق
جمعبندی خطاهای اولیه طراحی
پنج خطایی که در این بخش بررسی شد، از رایجترین اشتباهاتی هستند که در طراحی مبدلهای حرارتی هواخنک دیده میشوند. این خطاها میتوانند به شکل مستقیم بر عملکرد سیستم، مصرف انرژی و هزینههای عملیاتی تاثیر بگذارند.
جدول خلاصه خطاهای طراحی
| اثر بر عملکرد | خطا |
|---|---|
| کاهش ظرفیت خنککاری | سطح انتقال حرارت ناکافی |
| طراحی غیرواقعی | محاسبه اشتباه ضریب انتقال حرارت |
| کاهش راندمان در شرایط واقعی | انتخاب نامناسب فین |
| افزایش مصرف انرژی فن | افت فشار زیاد هوا |
| کاهش انتقال حرارت | آرایش نامناسب لولهها |
در بخش بعدی مقاله، پنج خطای مهم دیگر در طراحی Air Cooled Heat Exchanger بررسی خواهند شد که بیشتر به سیستم جریان هوا، انتخاب فن، شرایط محیطی و مسائل عملیاتی مرتبط هستند. این خطاها نیز میتوانند تاثیر قابل توجهی بر راندمان و قابلیت اطمینان مبدلهای حرارتی هواخنک داشته باشند.در سیستمهای صنعتی با نیاز به چند مرحله عبور سیال، مبدل حرارتی پوسته و لوله دو پاس باعث افزایش زمان تماس و بهبود راندمان انتقال حرارت میشود.
انتخاب اشتباه سرعت هوا در طراحی Air Cooler
سرعت جریان هوا یکی از حساسترین پارامترها در طراحی مبدل حرارتی هواخنک است. اگر سرعت هوا بیش از حد پایین باشد، ضریب انتقال حرارت جابجایی در سمت هوا کاهش مییابد و ظرفیت خنککاری به مقدار طراحیشده نمیرسد. از طرف دیگر، اگر سرعت هوا بیش از حد بالا انتخاب شود، افت فشار و توان مصرفی فن بهشدت افزایش پیدا میکند.
افزایش سرعت هوا باعث افزایش عدد رینولدز و در نتیجه افزایش ضریب انتقال حرارت میشود، اما این افزایش همیشه اقتصادی نیست.
فرمول عدد رینولدز: Re = (ρ × V × D) / μ
که در آن:
ρ چگالی هوا
V سرعت هوا
D قطر مشخصه
μ ویسکوزیته دینامیکی
افزایش بیش از حد Re باعث افزایش ضریب انتقال حرارت میشود، اما توان فن تقریباً با توان سوم سرعت افزایش مییابد که از نظر انرژی بسیار پرهزینه است.
راهکار مهندسی: انتخاب سرعت بهینه هوا بر اساس تحلیل همزمان انتقال حرارت و مصرف انرژی فن، نه صرفاً حداکثرسازی ضریب انتقال حرارت.در طراحیهای فشرده با مسیر جریان حلزونی، مبدل حرارتی اسپیرال به دلیل ساختار خاص خود راندمان بالا و افت فشار کنترلشدهای را ارائه میدهد.

طراحی نامناسب فن و سیستم جریان هوا
در بسیاری از پروژهها، تمرکز اصلی بر سطح انتقال حرارت مبدل حرارتی است، اما سیستم فن و توزیع جریان هوا کمتر مورد توجه قرار میگیرد. در حالی که در مبدل حرارتی فین تیوب با خنککننده هوایی (Air Cooled Heat Exchanger)، فن نقش حیاتی در کارایی و مصرف انرژی دارد.
اشتباهات رایج شامل موارد زیر است:
- انتخاب قطر نامناسب فن
- بیتوجهی به منحنی عملکرد فن
- عدم تطابق نقطه کار سیستم با منحنی فن
- توزیع غیر یکنواخت جریان هوا در سطح کویل
توان مصرفی فن از رابطه زیر قابل تخمین است:
فرمول توان فن: Power = (Qair × ΔP) / η
که در آن:
Qair دبی حجمی هوا
ΔP افت فشار
η راندمان فن
اگر افت فشار سیستم بیش از مقدار پیشبینی شده باشد، فن در نقطهای خارج از محدوده بهینه کار خواهد کرد و مصرف انرژی افزایش مییابد.
راهکار مهندسی: تحلیل دقیق منحنی سیستم و منحنی فن و اطمینان از عملکرد در نقطه بهینه کاری.

در نظر نگرفتن شرایط محیطی (Ambient Conditions)
یکی از خطاهای بسیار رایج در طراحی مبدلهای حرارتی هواخنک، استفاده از دمای محیط اسمی بهجای دمای حداکثری واقعی منطقه است. در بسیاری از مناطق صنعتی، دمای تابستان میتواند ۱۰ تا ۱۵ درجه بالاتر از میانگین سالانه باشد.
اگر طراحی بر اساس دمای پایینتر انجام شود، در روزهای گرم سال مبدل قادر به رسیدن به دمای خروجی مورد نظر نخواهد بود.
پارامترهای محیطی مهم شامل:
- دمای خشک محیط
- رطوبت نسبی
- ارتفاع از سطح دریا (تأثیر بر چگالی هوا)
- سرعت باد غالب
چگالی هوا با افزایش دما کاهش مییابد که مستقیماً بر ظرفیت انتقال حرارت تأثیر میگذارد.
رابطه تقریبی چگالی هوا: ρ ∝ 1 / T
(در فشار ثابت)
راهکار مهندسی: طراحی بر اساس بدترین شرایط محیطی (Worst Case Scenario) و اعمال ضرایب تصحیح ارتفاع و دما.در فرآیندهای گرمایشی نیروگاهی، مبدل حرارتی پوسته و لوله گرمایش نقش کلیدی در تأمین دمای پایدار و انتقال حرارت مطمئن بین سیالات ایفا میکند.
انتخاب اشتباه جنس لوله و فین
انتخاب جنس متریال در طراحی Air Cooler و همچنین مبدل های حرارتی فین پلیت (Fin Plate Heat Exchanger) تنها یک موضوع مکانیکی نیست، بلکه بهطور مستقیم بر عملکرد حرارتی، مقاومت در برابر خوردگی، قابلیت اطمینان و عمر مفید تجهیز تأثیر میگذارد.
برخی اشتباهات رایج:
- استفاده از فین آلومینیومی در محیطهای خورنده
- انتخاب فولاد کربنی بدون پوشش در مناطق مرطوب
- بیتوجهی به اختلاف ضریب انبساط حرارتی لوله و فین
ضریب هدایت حرارتی مواد نقش مهمی در عملکرد دارد.
فرمول هدایت حرارتی: Q = (k × A × ΔT) / L
k ضریب هدایت حرارتی ماده
آلومینیوم هدایت حرارتی بالاتری نسبت به فولاد دارد، اما مقاومت خوردگی آن در برخی محیطها کمتر است.
راهکار مهندسی: انتخاب متریال بر اساس آنالیز همزمان هدایت حرارتی، مقاومت خوردگی، تنش حرارتی و هزینه چرخه عمر (LCC).

عدم در نظر گرفتن تعمیرات و نگهداری در طراحی
یکی از مهمترین اشتباهاتی که در بسیاری از پروژهها دیده میشود، طراحی صرفاً بر اساس محاسبات حرارتی بدون توجه به دسترسی برای تعمیر و نگهداری است.
مشکلات رایج:
- فاصله ناکافی بین بانکهای لوله
- عدم دسترسی مناسب برای تمیزکاری فینها
- نبود فضای کافی برای تعویض فن
- عدم پیشبینی سیستم شستشوی دورهای
در محیطهای صنعتی، تجمع گردوغبار روی فینها میتواند راندمان انتقال حرارت را بهطور قابل توجهی کاهش دهد. اگر طراحی امکان تمیزکاری آسان را فراهم نکند، عملکرد سیستم در مدت کوتاهی افت خواهد کرد.
راهکار مهندسی: لحاظ کردن اصول Maintainability در مرحله طراحی و همکاری نزدیک بین تیم فرآیند، مکانیک و بهرهبرداری.در طراحیهای خاص با لولههای خمیده و مسیر جریان طولانی، مبدل حرارتی لوله مارپیچ برای افزایش زمان تماس سیال و بهبود راندمان حرارتی بهکار گرفته میشود.
جدول تحلیل فنی خطاها
| ریسک عملیاتی | اثر بر مصرف انرژی | اثر بر راندمان | خطا |
|---|---|---|---|
| متوسط | افزایش شدید توان فن | کاهش یا نوسان ظرفیت | سرعت نامناسب هوا |
| بالا | افزایش انرژی | افت عملکرد سیستم | انتخاب نادرست فن |
| بالا | افزایش بار سیستم | عدم دستیابی به دمای خروجی | بیتوجهی به شرایط محیطی |
| بسیار بالا | هزینه تعمیرات بالا | کاهش عمر تجهیز | انتخاب متریال اشتباه |
| بالا | افزایش هزینه بهرهبرداری | افت تدریجی راندمان | بیتوجهی به تعمیرات |
بیشتر بخوانید:بررسی مهندسی مبدل های حرارتی خنک کننده روغن: اصول عملکرد، کاربردها و مشخصات فنی
مثال صنعتی واقعی
در یکی از پروژههای پتروشیمی در منطقهای با دمای تابستان ۴۸ درجه سانتیگراد، طراحی مبدل حرارتی هواخنک بر اساس دمای محیط ۴۰ درجه انجام شده بود. در نتیجه، در ماههای گرم سال دمای خروجی سیال حدود ۶ درجه بالاتر از مقدار طراحی باقی میماند. این موضوع باعث کاهش راندمان واحد پاییندستی شد.
تحلیل مجدد نشان داد که اگر سطح انتقال حرارت تنها ۱۲ درصد افزایش یافته بود و توان فن کمی بالاتر در نظر گرفته میشد، این مشکل رخ نمیداد. هزینه اصلاح پس از نصب تقریباً سه برابر هزینه پیشگیری در مرحله طراحی بود.در کاربردهایی که نیاز به سرویس و نگهداری آسان وجود دارد، مبدل حرارتی صفحه ای واشردار انتخاب میشود چون امکان باز و بسته شدن صفحات و تمیزکاری دورهای را بهسادگی فراهم میکند.
