مبدلهای حرارتی خنککننده روغن (Oil Cooler Heat Exchangers) یکی از اجزای کلیدی در سیستمهای صنعتی مدرن هستند که وظیفه آنها کنترل و تثبیت دمای روغن در مدارهای مختلف از جمله سیستمهای هیدرولیک، کمپرسورها، توربینها، گیربکسهای صنعتی و ماشینآلات سنگین است. اهمیت این تجهیزات زمانی مشخص میشود که بدانیم بخش قابل توجهی از خرابیهای صنعتی نه به دلیل ضعف مکانیکی، بلکه به علت کنترل نامناسب دما و تخریب خواص روغن رخ میدهد.در بسیاری از سیستمهای انتقال حرارت صنعتی، استفاده از مبدل حرارتی پوسته لوله ای به دلیل ساختار ساده و قابلیت عملکرد پایدار، یکی از راهکارهای متداول برای کنترل دمای سیالات محسوب میشود.
در مهندسی حرارت، روغن تنها یک روانکار نیست، بلکه یک حامل انرژی حرارتی نیز محسوب میشود. به همین دلیل، طراحی و انتخاب مبدل حرارتی خنککننده روغن یک فرآیند کاملاً مهندسی است که به دانش انتقال حرارت، مکانیک سیالات و طراحی تجهیزات صنعتی وابسته است.
تعریف مهندسی مبدل حرارتی خنککننده روغن
مبدل حرارتی خنککننده روغن تجهیزی است که با استفاده از اختلاف دما بین دو سیال، انرژی حرارتی را از روغن داغ به یک سیال خنککننده مانند آب یا هوا منتقل میکند، بدون آنکه اختلاط مستقیم بین دو سیال رخ دهد.
از دید مهندسی، این تجهیز یک سیستم انتقال انرژی پایدار است که هدف آن حفظ دمای عملیاتی روغن در محدوده بهینه میباشد. این محدوده دمایی به گونهای انتخاب میشود که ویسکوزیته روغن، پایداری فیلم روانکاری و راندمان سیستم در بهترین حالت باقی بماند.
در بسیاری از صنایع پیشرفته، این تجهیز به عنوان یک بخش حیاتی از سیستم کنترل حرارتی شناخته میشود و عملکرد آن مستقیماً بر عمر تجهیزات و مصرف انرژی اثرگذار است.مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف مثل نفت، گاز، پتروشیمی و سیستمهای تهویه است. این نوع مبدل با داشتن پرههای (فین) روی لولهها، سطح تماس بیشتری برای تبادل حرارت ایجاد میکند و باعث افزایش راندمان خنککاری یا گرمایش میشود. طراحی آن بهگونهای است که در شرایط کاری سنگین هم عملکرد پایدار و قابل اطمینانی دارد و برای سیالات گازی و مایع بسیار مناسب است. اگر قصد خرید یا فروش دارید، این مبدلها معمولاً در ظرفیتها و جنسهای مختلف (مثل فولاد کربنی یا استنلس استیل) عرضه میشوند و بسته به نیاز پروژه میتوانند بهصورت سفارشی طراحی و تولید شوند.
اصول عملکرد مبدل حرارتی روغن در سیستمهای صنعتی
عملکرد مبدل حرارتی خنککننده روغن بر اساس سه اصل اساسی انتقال حرارت است:
رسانش حرارتی (Conduction) در دیواره جداکنندهجابجایی حرارتی (Convection) در سیال گرم و سرد
مقاومت حرارتی سطحی و جریان
در این سیستم، روغن گرم از یک مسیر عبور کرده و سیال خنککننده از مسیر دیگر جریان دارد. اختلاف دما بین این دو سیال باعث انتقال انرژی حرارتی از روغن به سیال خنککننده میشود.
از نظر طراحی جریان، دو حالت اصلی وجود دارد:
جریان همسو (Parallel Flow)جریان خلافجهت (Counter Flow)
در کاربردهای صنعتی، جریان خلافجهت به دلیل حفظ بهتر اختلاف دمای مؤثر و راندمان بالاتر، گزینه استاندارد محسوب میشود.
نقش مبدل حرارتی در پایداری عملکرد سیستمهای صنعتی
کنترل دمای روغن یکی از عوامل حیاتی در عملکرد پایدار تجهیزات صنعتی است. زمانی که دمای روغن از محدوده طراحی خارج میشود، تغییرات زیر رخ میدهد:
- کاهش ویسکوزیته روغن
- نازک شدن لایه روانکاری بین قطعات
- افزایش تماس فلز با فلز
- افزایش سایش و خوردگی
- کاهش راندمان کلی سیستم
در نتیجه، مبدل حرارتی خنککننده روغن نقش یک سیستم حفاظتی فعال را ایفا میکند که از تخریب زودهنگام تجهیزات جلوگیری میکند.در شرایطی که احتمال ایجاد رسوب یا وجود سیالات با ویسکوزیته بالاتر مطرح باشد، طراحی مبتنی بر مبدل حرارتی اسپیرال میتواند موجب بهبود جریان و افزایش راندمان انتقال حرارت شود.
تحلیل مهندسی انتقال حرارت در مبدل روغن
در تحلیل مهندسی، میزان انتقال حرارت در مبدلها با استفاده از رابطه بنیادی زیر بیان میشود:
Q نام فرمول انتقال حرارت در مبدل روغن:
Q = U × A × ΔTlm
در این رابطه:
- Q نشاندهنده توان حرارتی منتقلشده است
- U ضریب کلی انتقال حرارت است که به جنس، جریان و شرایط سطح بستگی دارد
- A سطح مؤثر انتقال حرارت میباشد
- ΔTlm اختلاف دمای میانگین لگاریتمی بین دو سیال است
این رابطه اساس طراحی تمام مبدلهای حرارتی در صنایع نفت، گاز، پتروشیمی و ماشینآلات سنگین محسوب میشود.
اهمیت اختلاف دما در عملکرد مبدل حرارتی روغن
اختلاف دما بین روغن و هوای خنک کننده یکی از کلیدیترین پارامترها در طراحی مبدل حرارتی هواخنک است. هرچه این اختلاف دما بهینهتر باشد، راندمان تبادل حرارت افزایش مییابد و سیستم عملکرد بهتری دارد. در عمل، اگر اختلاف دما بیش از حد کم باشد، سطح پرهها و لولهها باید بسیار بزرگ باشد که هزینه ساخت را بالا میبرد. از سوی دیگر، اگر اختلاف دما بیش از حد زیاد باشد، احتمال شوک حرارتی به تجهیزات وجود دارد و عمر مفید مبدل کاهش مییابد. بنابراین طراحی مبدل حرارتی هواخنک یک فرآیند بهینهسازی بین راندمان حرارتی، هزینه ساخت و محدودیتهای عملیاتی است.
نقش روغن به عنوان سیال حرارتی در سیستمهای صنعتی
در سیستمهای صنعتی، روغن علاوه بر نقش روانکاری، به عنوان یک سیال انتقالدهنده انرژی نیز عمل میکند. ویژگیهای ترمودینامیکی روغن مانند ظرفیت حرارتی ویژه و ویسکوزیته، تأثیر مستقیمی بر عملکرد سیستم دارند.
با افزایش دما:
- ظرفیت روانکاری کاهش مییابد
- اصطکاک افزایش پیدا میکند
- راندمان پمپها و شیرها کاهش مییابد
به همین دلیل کنترل دمای روغن یکی از اصول پایه طراحی سیستمهای مکانیکی محسوب میشود.در کاربردهایی که نیاز به افزایش سطح مؤثر انتقال انرژی وجود دارد، استفاده از مبدل حرارتی چند لوله ای در طراحیهای صنعتی مورد توجه مهندسان قرار میگیرد.
معادله پایه طراحی مبدل حرارتی
اساس تمام محاسبات در طراحی مبدلهای حرارتی، رابطه زیر است:
Q = U × A × ΔTlm
که در آن:
- Q = بار حرارتی (W)
- U = ضریب کلی انتقال حرارت (W/m².K)
- A = سطح انتقال حرارت (m²)
- ΔTlm = اختلاف دمای میانگین لگاریتمی
این معادله نقطه شروع طراحی تمام Oil Cooler ها در صنایع نفت، گاز، پتروشیمی و سیستمهای هیدرولیک است.
بیشتر بخوانید: چگونه طراحی بهینه مبدل حرارتی بخار صنعتی مصرف انرژی را کاهش می دهد؟

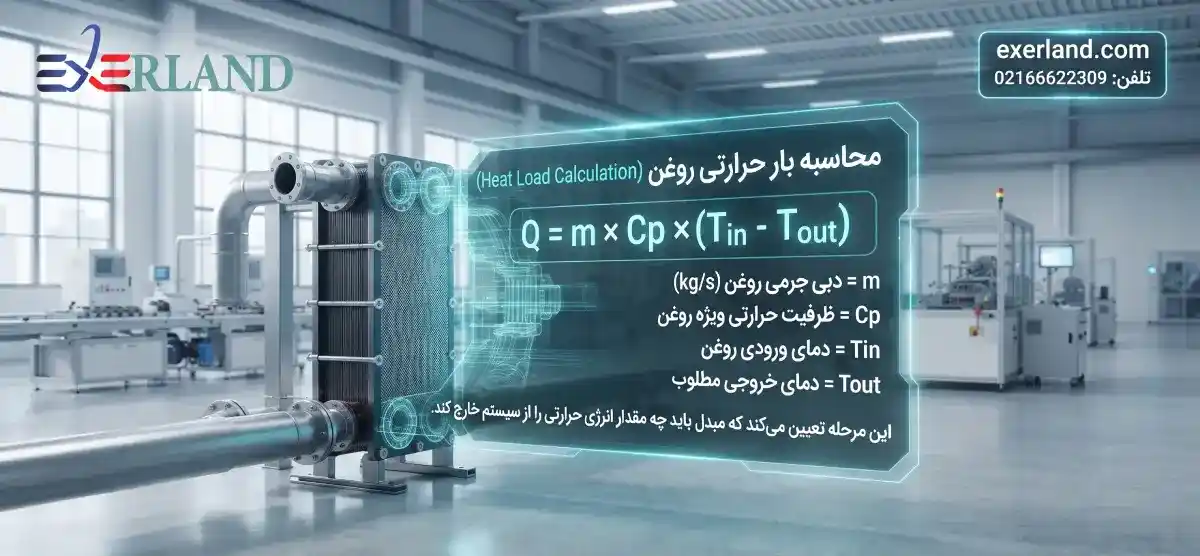

محاسبه بار حرارتی روغن (Heat Load Calculation)
برای تعیین ظرفیت مبدل، ابتدا باید میزان حرارت قابل دفع از روغن محاسبه شود:
Q = m × Cp × (Tin - Tout)
در این رابطه
- m = دبی جرمی روغن (kg/s)
- Cp = ظرفیت حرارتی ویژه روغن
- Tin = دمای ورودی روغن
- Tout = دمای خروجی مطلوب
این مرحله تعیین میکند که مبدل باید چه مقدار انرژی حرارتی را از سیستم خارج کند.
اختلاف دمای میانگین لگاریتمی (LMTD)
یکی از مهمترین بخشهای طراحی، محاسبه اختلاف دمای مؤثر است:
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
که در آن:
- ΔT1 = اختلاف دمای ابتدا
- ΔT2 = اختلاف دمای انتها
این پارامتر تعیینکننده واقعی راندمان انتقال حرارت در شرایط غیرایدهآل است.یکی از مهمترین مراحل طراحی مبدل حرارتی فین پلیت، محاسبه اختلاف دمای مؤثر بین سیال گرم و خنککننده است.
ضریب کلی انتقال حرارت (U-Factor)
ضریب U نشاندهنده مقاومت کلی سیستم در برابر انتقال حرارت است. این مقدار به عوامل زیر وابسته است:
- جنس لولهها (مس، فولاد، آلومینیوم)
- سرعت جریان سیال
- میزان رسوب (Fouling)
- نوع جریان (Turbulent / Laminar)
در طراحی صنعتی، مقدار U معمولاً به صورت تجربی یا از جداول استاندارد انتخاب میشود.
جدول مقایسه مقادیر معمول ضریب U
| محدوده U (W/m².K) | نوع مبدل |
|---|---|
| 30 تا 100 | مبدل هواخنک |
| 300 تا 1500 | مبدل آبخنک |
| 200 تا 800 | مبدل روغن-آب |
این جدول در طراحی اولیه بسیار مهم است و دقت سایزینگ را تعیین میکند.
بیشتر بخوانید: تحلیل عملکرد انواع مبدل های حرارتی روغن
طراحی سطح انتقال حرارت (A)
پس از تعیین Q، U و ΔTlm، سطح مورد نیاز محاسبه میشود:
A = Q / (U × ΔTlm)
این مرحله مهمترین خروجی طراحی است زیرا مستقیماً ابعاد فیزیکی مبدل را مشخص میکند.
تحلیل افت فشار در مبدل روغن
افت فشار (Pressure Drop) یکی از پارامترهای حیاتی طراحی است. افزایش بیش از حد آن باعث:
- افزایش مصرف انرژی پمپ
- کاهش دبی جریان
- کاهش راندمان کل سیستم
میشود.
افت فشار به صورت کلی تابعی از سرعت جریان، طول مسیر و زبری سطح است.در سیستمهای فشرده با نیاز به راندمان بالا، مبدل حرارتی صفحه ای واشردار به دلیل ساختار قابل سرویس و نگهداری مورد استفاده قرار میگیرد.
رابطه تقریبی افت فشار (برای تحلیل مهندسی)
ΔP = f × (L/D) × (ρ × V² / 2)
که در آن:
- f = ضریب اصطکاک
- L = طول مسیر جریان
- D = قطر هیدرولیکی
- ρ = چگالی سیال
- V = سرعت جریان
بهینهسازی طراحی مبدل حرارتی روغن
در طراحی واقعی، هدف فقط افزایش انتقال حرارت نیست، بلکه رسیدن به یک نقطه بهینه بین موارد زیر است:
- راندمان حرارتی بالا
- افت فشار قابل قبول
- هزینه ساخت مناسب
- فضای نصب محدود
به همین دلیل طراحی مبدل یک فرآیند Multi-Objective Optimization محسوب میشود.
نمودار عملکرد مفهومی (رفتار دمایی)
در یک مبدل استاندارد، رفتار دمای روغن به صورت زیر است:
- در ورودی: دمای بالا
- در طول مسیر: کاهش تدریجی
- در خروجی: رسیدن به دمای پایدار طراحی
این تغییر دما معمولاً به صورت یک منحنی نمایی کاهش نشان داده میشود که به شدت به نوع جریان وابسته است.
رفتار واقعی مبدل حرارتی در شرایط عملیاتی (Real Operating Behavior)
در شرایط واقعی، مبدل حرارتی هیچگاه در یک نقطه ثابت کار نمیکند. عوامل زیر باعث تغییر عملکرد میشوند:
- تغییر دمای محیط
- نوسان بار حرارتی سیستم
- تغییر ویسکوزیته روغن
- کاهش راندمان به دلیل رسوب
- تغییر دبی پمپها
در نتیجه، طراحی باید بر اساس یک محدوده عملکرد (Operating Range) انجام شود، نه یک نقطه ثابت.در شرایطی که تغییرات دمایی و انبساط حرارتی در سیستم وجود داشته باشد، طراحی مبتنی بر مبدل حرارتی UTUBE امکان عملکرد پایدارتر تجهیزات را فراهم میکند.

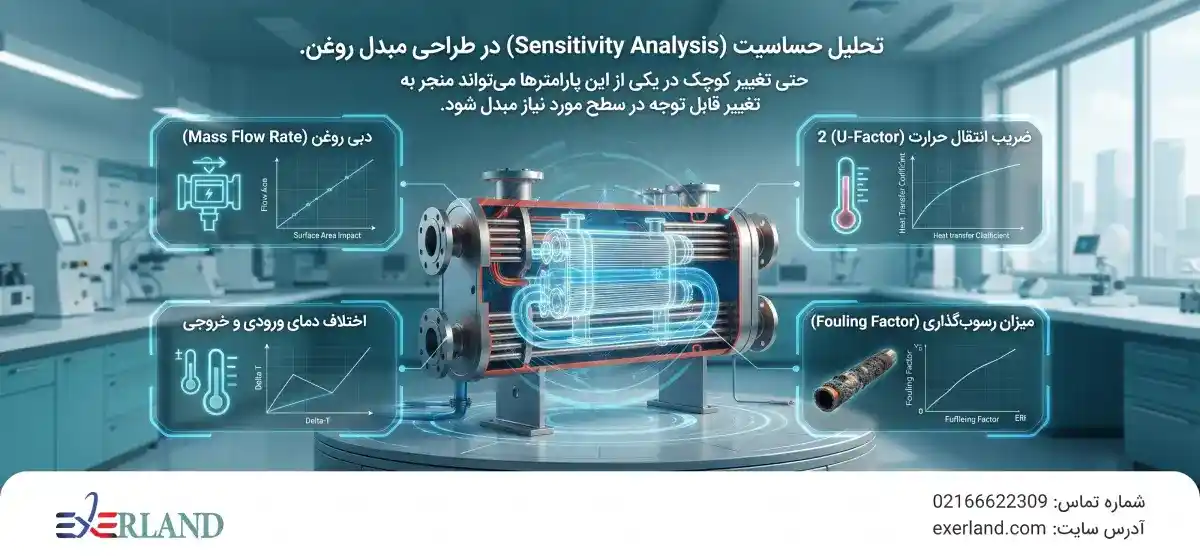

تحلیل حساسیت (Sensitivity Analysis) در طراحی مبدل روغن
در مهندسی پیشرفته، بررسی حساسیت پارامترها بسیار مهم است. مهمترین پارامترهای حساس عبارتند از:
- دبی روغن (Mass Flow Rate)
- ضریب انتقال حرارت (U-Factor)
- اختلاف دمای ورودی و خروجی
- میزان رسوبگذاری (Fouling Factor)
حتی تغییر کوچک در یکی از این پارامترها میتواند منجر به تغییر قابل توجه در سطح مورد نیاز مبدل شود.
مفهوم طراحی ایمن (Design Safety Margin)
در طراحی صنعتی واقعی، همیشه یک حاشیه ایمنی در نظر گرفته میشود تا سیستم در شرایط غیرایدهآل نیز پایدار بماند.
این حاشیه معمولاً شامل:
- افزایش سطح انتقال حرارت تا 10 الی 30 درصد
- در نظر گرفتن افت راندمان در طول زمان
- در نظر گرفتن رسوبگذاری آینده
- نوسانات بار سیستم
این موضوع باعث افزایش عمر مفید سیستم میشود.
تحلیل خطاهای مهندسی در پروژه های واقعی
در پروژههای صنعتی، بیشترین مشکلات ناشی از خطاهای طراحی زیر هستند:
عدم در نظر گرفتن Fouling واقعی
رسوبگذاری در طول زمان باعث کاهش شدید راندمان میشود، اما در بسیاری از طراحیها کمتر از مقدار واقعی در نظر گرفته میشود.
انتخاب اشتباه U-Factor
استفاده از مقادیر تئوریک بدون توجه به شرایط واقعی جریان.
نادیده گرفتن افت فشار سیستم
افزایش افت فشار باعث فشار اضافی روی پمپ و کاهش دبی واقعی میشود.
طراحی بر اساس شرایط نامی (Nominal) به جای شرایط واقعی (Actual)
رفتار دینامیکی دمای روغن در مبدل حرارتی
در سیستم واقعی، تغییر دمای روغن به صورت خطی نیست، بلکه رفتار نمایی دارد. یعنی:
- در ابتدا کاهش سریع دما
- سپس کاهش تدریجی
- در نهایت رسیدن به حالت پایدار
این رفتار به شدت به نوع جریان و طراحی داخلی مبدل وابسته است.
برای مشاهده محصولات چیلر تراکمی این لینک رو بررسی کن 👇
www.exerland.com/category/chiller-and-air-conditioner

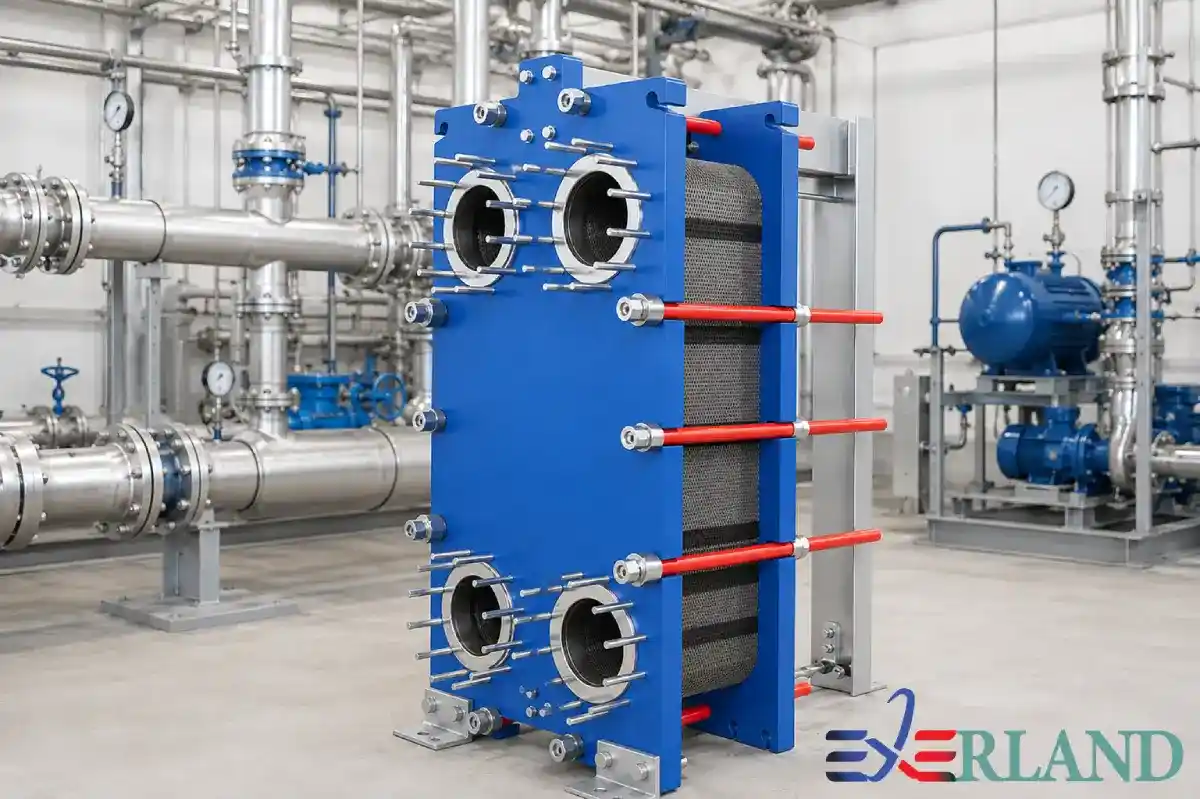

دیاگرام مفهومی عملکرد مبدل روغن (تحلیل مهندسی)
در یک سیستم استاندارد:
- روغن وارد با دمای بالا
- انتقال حرارت در طول مسیر
- خروج با دمای کنترلشده
در سیستمهای بهینه، هدف رسیدن به دمای خروجی پایدار با کمترین سطح انتقال حرارت ممکن است.
بیشتر بخوانید: بهینه سازی طراحی مبدل حرارتی برای فرآیندهای متالورژی
بهینهسازی واقعی (Real Engineering Optimization)
در طراحی صنعتی، هدف فقط بیشینه کردن راندمان نیست، بلکه رسیدن به تعادل بین موارد زیر است:
- هزینه ساخت (CAPEX)
- هزینه بهرهبرداری (OPEX)
- راندمان حرارتی
- فضای نصب
- قابلیت تعمیر و نگهداری
این فرآیند معمولاً با رویکرد Multi-Objective Optimization انجام میشود.برای فرآیندهایی که به کنترل دقیق و مستقل دما نیاز دارند، مبدل حرارتی الکتریکی یکی از گزینههای قابل استفاده در سیستمهای صنعتی به شمار میرود.
جدول تصمیمگیری مهندسی (Engineering Decision Matrix)
| تاثیر در طراحی | اهمیت | معیار |
|---|---|---|
| تعیین سطح مبدل | بسیار بالا | راندمان حرارتی |
| انتخاب قطر و مسیر | بالا | افت فشار |
| انتخاب نوع مبدل | بالا | هزینه ساخت |
| طراحی دسترسی | متوسط | نگهداری |
| انتخاب جنس | بالا | شرایط محیطی |
در این مرحله از طراحی مبدلهای حرارتی خنککننده روغن (Oil Cooler Heat Exchanger)، تمرکز از محاسبات تئوریک به سمت انتخاب صنعتی و کاربرد واقعی در پروژه منتقل میشود. در این قسمت مهندس باید تصمیم بگیرد که چه نوع مبدلی برای شرایط عملیاتی مناسب است، نه فقط از نظر راندمان حرارتی، بلکه از نظر قابلیت اطمینان، نگهداری، هزینه و محدودیتهای نصب.
در صنعت، انتخاب اشتباه مبدل حرارتی میتواند منجر به افزایش مصرف انرژی، توقف خط تولید و حتی آسیب به تجهیزات اصلی شود.
دستهبندی مهندسی مبدلهای حرارتی خنککننده روغن
در کاربردهای صنعتی، مبدلهای روغن معمولاً به سه دسته اصلی تقسیم میشوند:

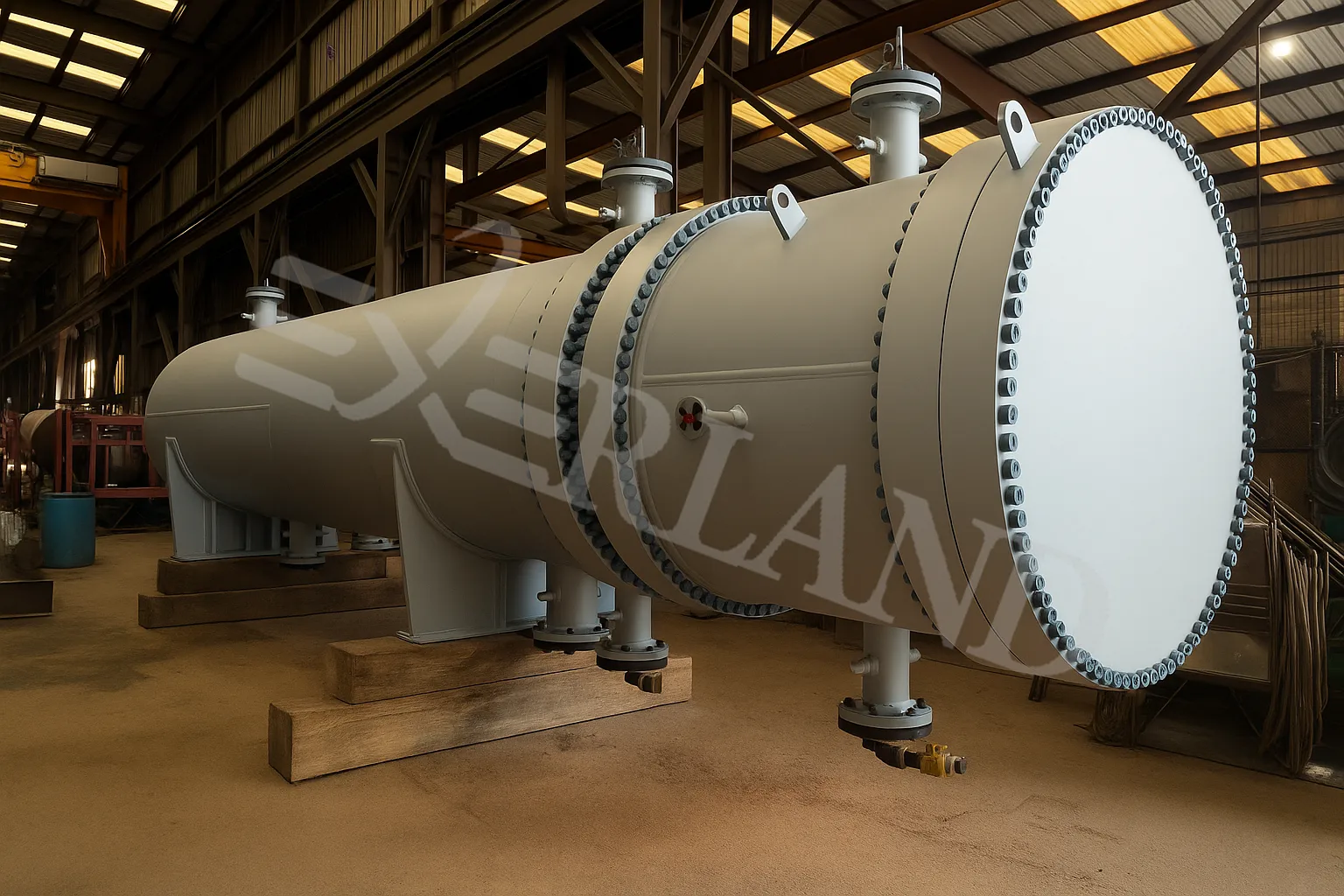

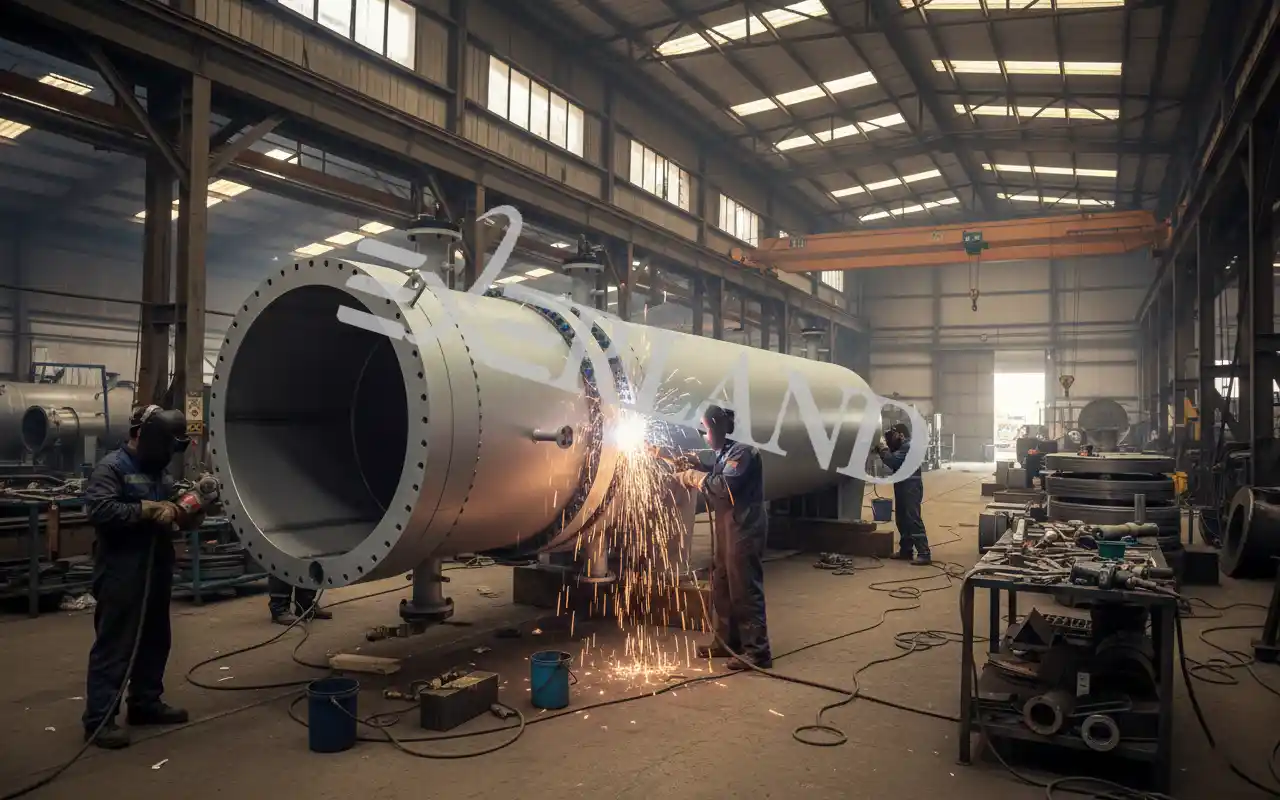

1. مبدل حرارتی پوسته و لوله (Shell & Tube)
این نوع یکی از رایجترین طراحیها در صنایع سنگین است. روغن معمولاً در سمت لولهها یا پوسته جریان دارد و سیال خنککننده در سمت مقابل قرار میگیرد.
ویژگیهای مهندسی:
- مناسب برای فشارهای بالا
- تحمل دماهای بالا
- تعمیر و نگهداری آسان
- عمر کاری بالا
کاربردها:
- پالایشگاهها
- نیروگاهها
- کمپرسورهای صنعتی سنگین
- سیستمهای هیدرولیک فشار بالا

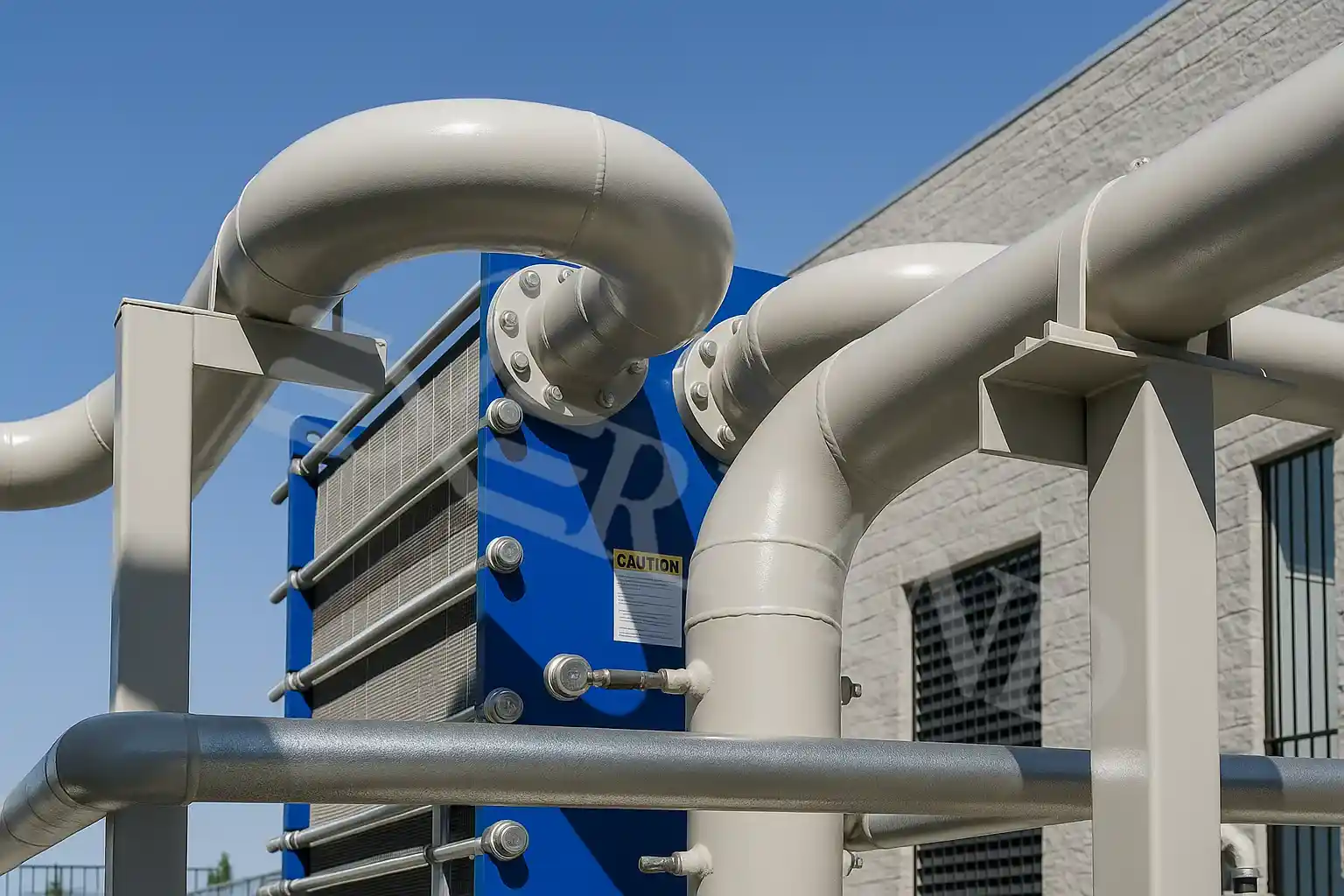

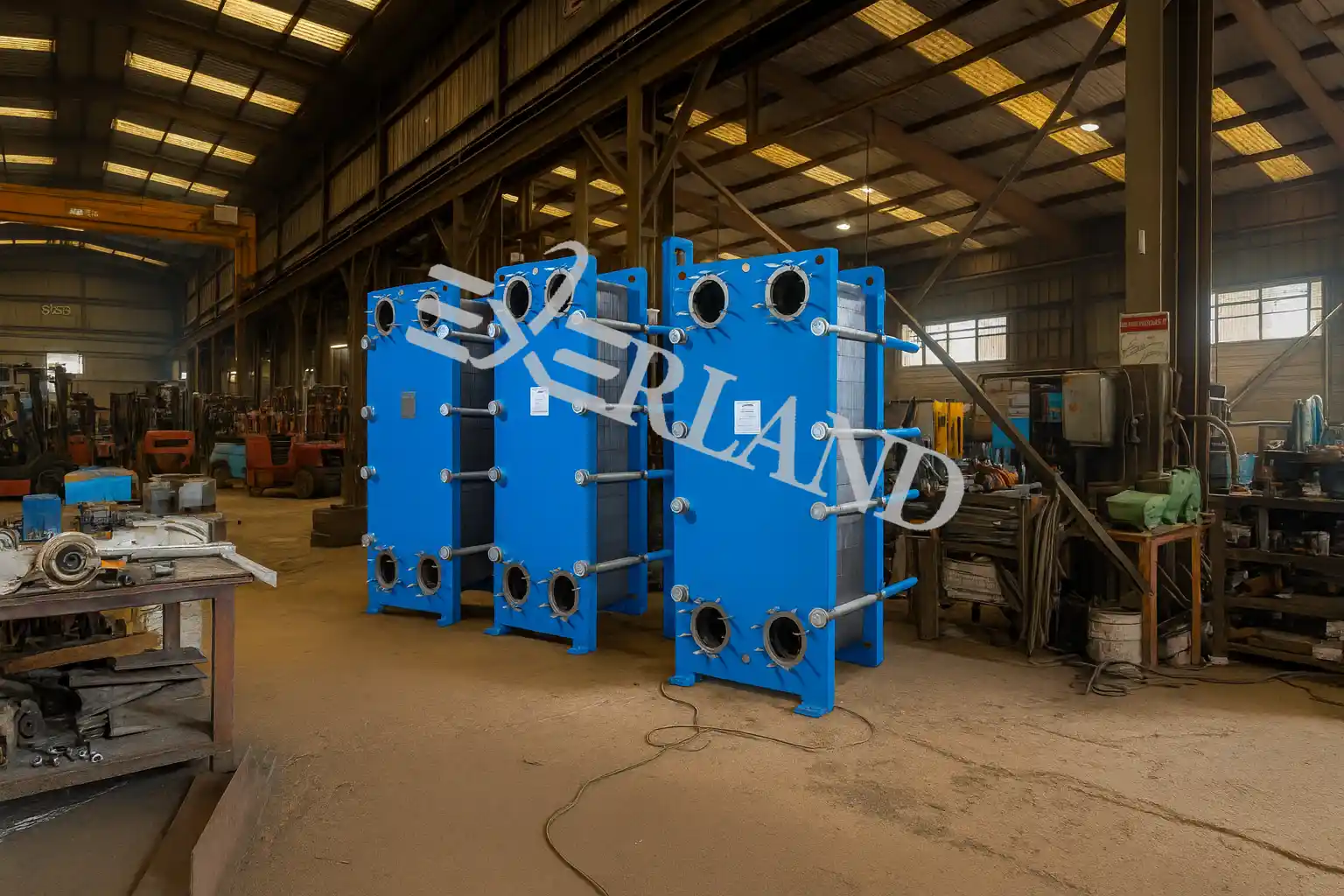

2. مبدل حرارتی صفحهای (Plate Heat Exchanger)
در این نوع، انتقال حرارت از طریق صفحات نازک فلزی انجام میشود که سطح انتقال حرارت بسیار بالایی ایجاد میکند.در برخی کاربردهای صنعتی که ابعاد کوچک و راندمان بالا اهمیت دارد، مبدل حرارتی صفحه ای لحیمی به عنوان راهکاری مناسب شناخته میشود.
ویژگیهای مهندسی:
- راندمان حرارتی بسیار بالا
- ابعاد کوچک
- وزن کم
- حساس به رسوبگذاری
کاربردها:
- سیستمهای هیدرولیک دقیق
- صنایع غذایی و دارویی
- سیستمهای خنککاری متوسط

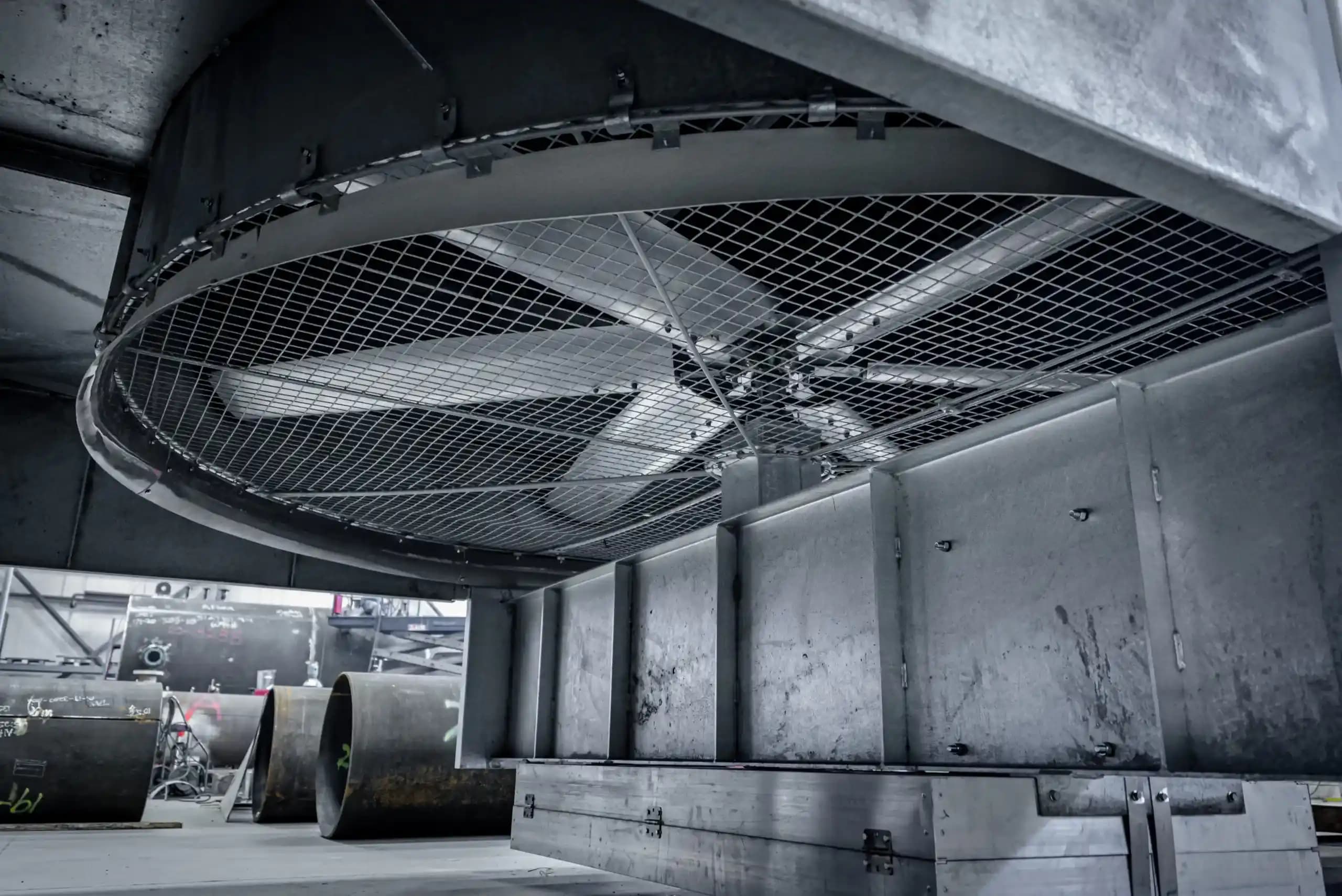

3. مبدل حرارتی هواخنک (Air Cooler)
در این سیستم، به جای آب، از جریان هوا برای خنککاری روغن استفاده میشود.
ویژگیهای مهندسی:
- عدم نیاز به آب
- مناسب مناطق خشک
- مصرف انرژی فنها
- راندمان وابسته به دمای محیط
کاربردها:
- صنایع نفت و گاز
- سایتهای دورافتاده
- تجهیزات فضای باز
جدول مقایسه مهندسی انواع مبدلها
| کاربرد | فشار کاری | نگهداری | هزینه | راندمان حرارتی | نوع مبدل |
|---|---|---|---|---|---|
| صنعتی سنگین | بسیار بالا | آسان | بالا | متوسط | پوسته و لوله |
| سیستمهای دقیق | متوسط | متوسط | متوسط | بسیار بالا | صفحهای |
| محیط باز | متوسط | آسان | متوسط | پایین تا متوسط | هواخنک |
معیارهای انتخاب مبدل حرارتی روغن در صنعت
انتخاب صحیح مبدل حرارتی فقط به ظرفیت حرارتی وابسته نیست، بلکه یک فرآیند چندمعیاره است. مهمترین پارامترها شامل:
- دبی روغن و سیال خنککننده
- فشار کاری سیستم
- دمای ورودی و خروجی
- محدودیت فضای نصب
- شرایط محیطی (دما، گردوغبار، رطوبت)
- هزینه سرمایهگذاری (CAPEX)
- هزینه نگهداری (OPEX)
در پروژههای صنعتی، معمولاً یک Trade-off بین راندمان و هزینه وجود دارد.در طراحی برخی تجهیزات خاص، مبدل حرارتی مارپیج به دلیل بهبود رفتار جریان و استفاده بهینه از فضای موجود مورد استفاده قرار میگیرد.
کاربردهای صنعتی مبدل حرارتی خنک کننده روغن
سیستمهای هیدرولیک صنعتی
در پرسها، ماشین آلات تزریق پلاستیک و تجهیزات CNC، کنترل دمای روغن برای حفظ دقت عملکرد حیاتی است.
کمپرسورها
در کمپرسورهای اسکرو و رفت و برگشتی، دمای روغن مستقیماً بر راندمان تراکم و عمر قطعات اثر دارد.
توربینها
در توربینهای بخار و گاز، روغن نقش روانکاری و خنککاری یاتاقانها را دارد.
صنایع نفت و گاز
در واحدهای فرآیندی، کنترل دما برای جلوگیری از تخریب تجهیزات ضروری است.
بیشتر بخوانید: بررسی ویژگی های ترموفیزیکی مس و تأثیر آن بر افزایش راندمان مبدل حرارتی صفحه ای
خطاهای رایج در انتخاب مبدل حرارتی روغن
در پروژههای صنعتی، برخی خطاهای طراحی بسیار رایج هستند:
- انتخاب ظرفیت کمتر از نیاز واقعی (Undersizing)
- انتخاب بیش از حد بزرگ (Oversizing)
- نادیده گرفتن افت فشار
- عدم توجه به شرایط محیطی
- انتخاب نادرست نوع مبدل
این خطاها معمولاً باعث کاهش راندمان یا افزایش هزینههای عملیاتی میشوند.
برای خرید مبدل حرارتی این لینک رو ببین 👇
www.exerland.com/category/heat-exchanger
مفهوم بهینهسازی در انتخاب مبدل (Engineering Optimization)
در طراحی صنعتی، هدف فقط بیشینه کردن انتقال حرارت نیست، بلکه رسیدن به نقطه بهینه است:
- حداقل هزینه
- حداکثر راندمان
- حداقل افت فشار
- بیشترین عمر کاری
این فرآیند معمولاً با تحلیل چندهدفه انجام میشود.در سیستمهایی با نیاز به افزایش زمان تماس سیال و بهبود تبادل حرارت، مبدل حرارتی پوسته و لوله دو پاس میتواند عملکرد حرارتی بهینهتری ایجاد کند.
