در سیستم های صنعتی، مصرف انرژی عمدتاً مربوط به تأمین حرارت توسط بخار است. مبدل حرارتی بخار نقش کلیدی دارد: با طراحی صحیح، همان بار حرارتی میتواند با کمترین مصرف بخار منتقل شود. طراحی غیر بهینه باعث میشود بخار با فشار و دمای بالا مصرف شود، سرعت سیال ناکافی باشد و راندمان کاهش یابد.
پارامترهای اصلی طراحی مبدل حرارتی بخار:
ΔTlm: میانگین اختلاف دمای لاگاریتمی بین بخار و سیال
U: ضریب انتقال حرارت کل
A: سطح انتقال حرارت
Q: بار حرارتی مورد نیاز
ΔP: افت فشار سیال
تعداد پاسها و آرایش لولهها
مثال عددی ساخت مبدل حرارتی بخار صنعتی:
مشخصات پروژه:
| مقدار | پارامتر |
|---|---|
| پوسته و لوله، یک پاس بخار، دو پاس سیال | نوع مبدل |
| آب صنعتی | سیال فرآیندی |
| ۳۰ °C | دمای ورودی سیال |
| ۹۰ °C | دمای خروجی سیال |
| ۱۳۵ °C | دمای بخار |
| ۱۰۰۰ kW | بار حرارتی Q |
| 1200 W/m²·K | ضریب انتقال حرارت U |
| 25 mm | قطر لوله |
| 20 | تعداد لولهها |
| 3 m | طول لوله |
| 50٪ بستهبندی | آرایش بافلی |
محاسبات مبدل حرارتی بخار:
۱. ΔTlm (میانگین اختلاف دمای لاگاریتمی)
۲. سطح انتقال حرارت لازم (A)
۳. سرعت جریان سیال و افت فشار تخمینی
دبی سیال: 50 m³/h
افت فشار تقریبی: 0.2 bar
آرایش بافلی 50٪ برای یکنواختی جریان و کاهش اثر دمای موضعی
نتیجه عملی: با این طراحی، مصرف بخار کاهش یافته، ΔT مناسب، و افت فشار سیستم قابل قبول است.
نکته مهندسی:
افزایش سطح انتقال حرارت بهصورت مستقیم، بدون کنترل ΔP، ممکن است باعث افت فشار غیرقابل قبول شود.
آرایش دو پاس سیال و یک پاس بخار باعث افزایش ضریب انتقال حرارت و کاهش مصرف بخار میشود.
انتخاب U واقعی بر اساس جنس لوله و پوسته، رسوب و نوع سیال ضروری است.
نکته: این اصول مشابه آنچه در مبدل های حرارتی روغن مشاهده میشود، برای مبدل حرارتی بخار نیز کاربرد دارد.
تعریف مبدل حرارتی بخار
مبدل حرارتی بخار تجهیزی است که انرژی حرارتی بخار را به سیال فرآیندی منتقل میکند تا دمای آن افزایش یابد. این مبدلها در صنایع پتروشیمی، نیروگاهها، پالایشگاهها و صنایع غذایی کاربرد دارند و انواع مختلفی مانند مبدل حرارتی لوله ای، صفحهای و حتی اسپیرال دارند که بسته به نیاز فرآیند انتخاب میشوند.

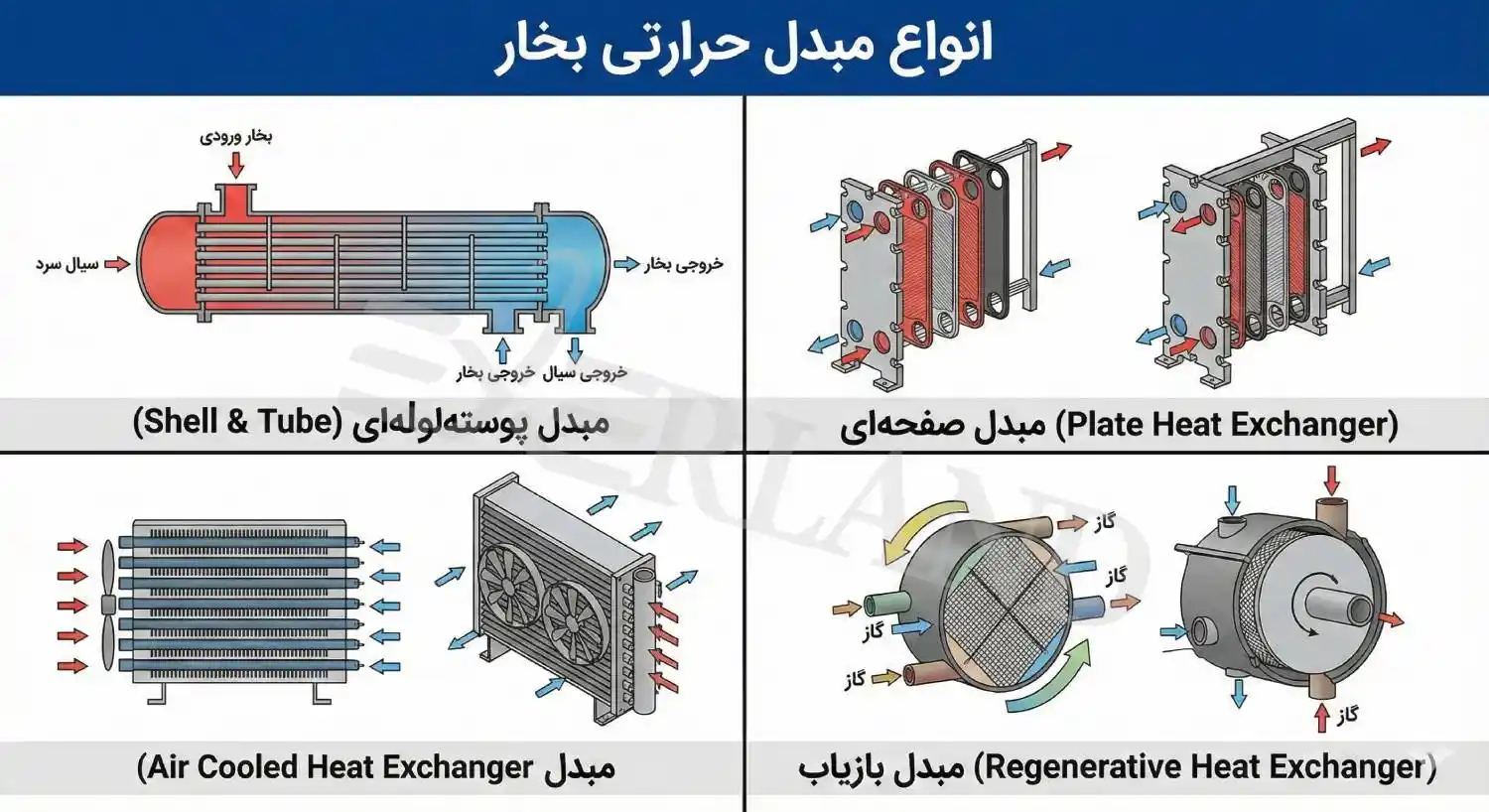

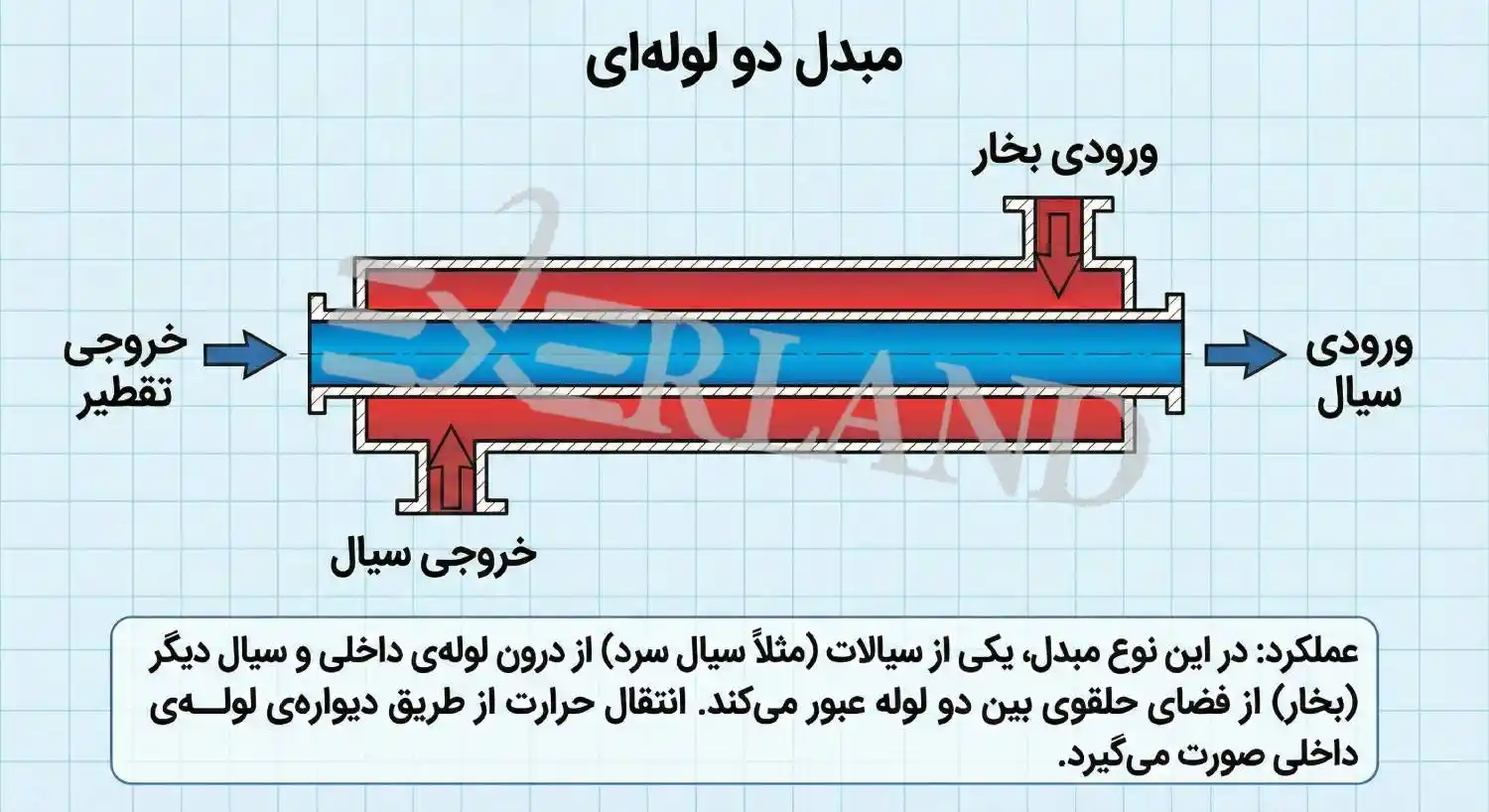

انواع رایج مبدل حرارتی بخار صنعتی:
پوسته و لوله (Shell & Tube)
پرکاربردترین نوع صنعتی
توانایی تحمل فشار بالا
مناسب برای سیالات تمیز و دارای ذرات کم
صفحهای (Plate Heat Exchanger)
راندمان بالاتر و حجم کمتر
برای فشار پایینتر و سیالات تمیز مناسب
اسپیرال (Spiral)
مناسب سیالات با رسوب و ذرات معلق
کاهش انسداد و افزایش زمان ماند
تمرکز اصلی روی مبدل حرارتی بخار پوسته و لوله است، چرا که در پروژههای صنعتی بزرگ بیشترین کاربرد را دارد.
بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی

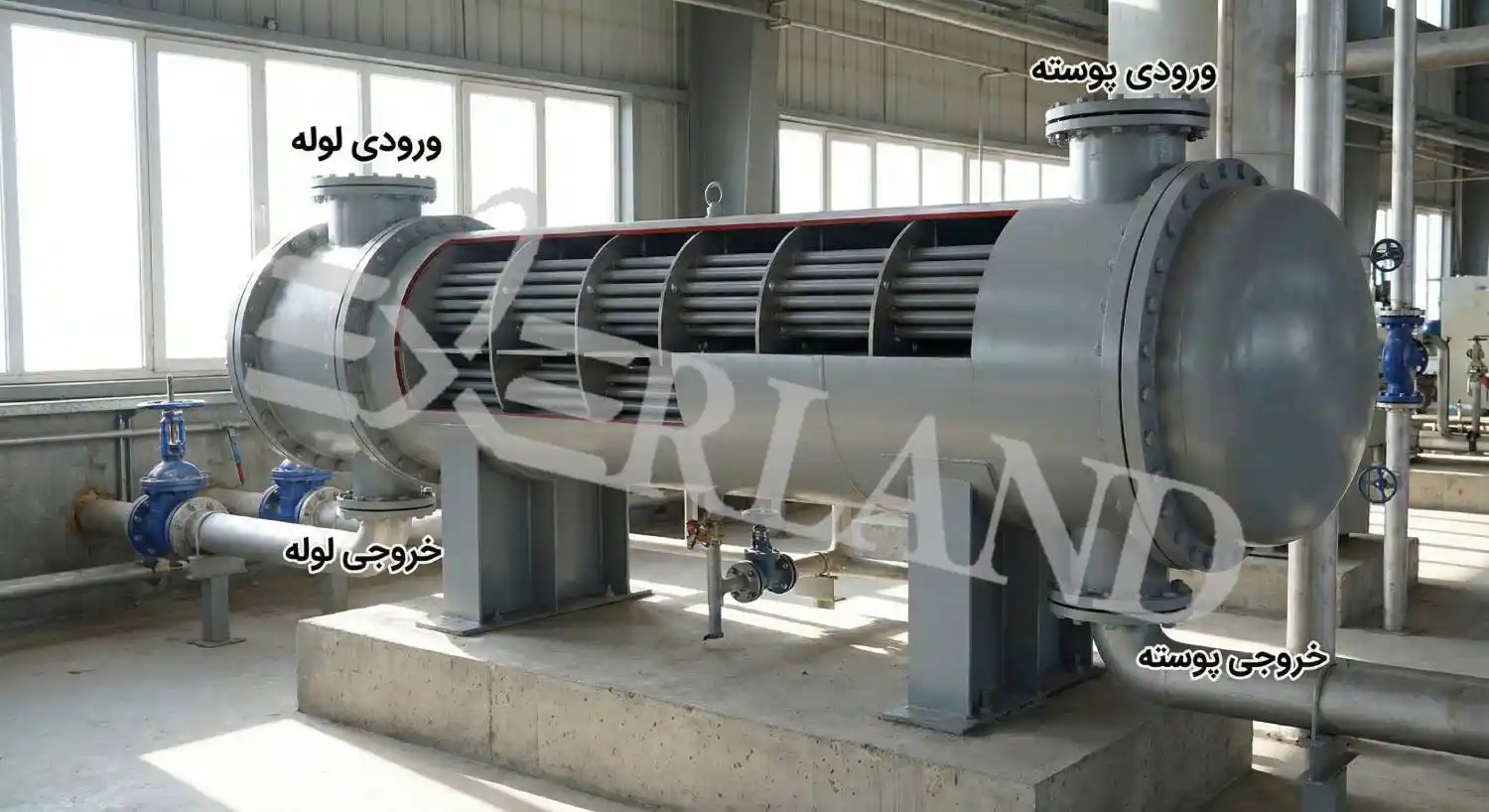

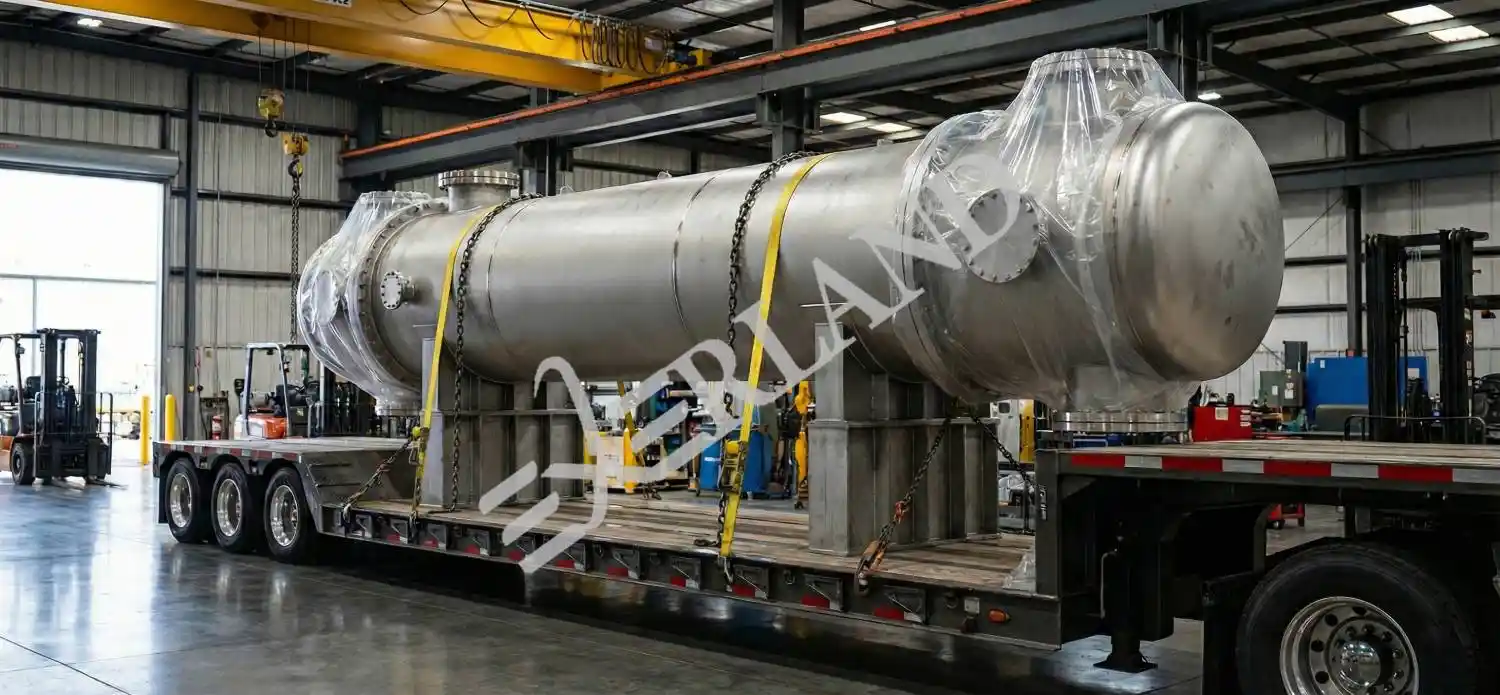

اجزای اصلی مبدل حرارتی بخار
| توضیح عملکرد | جزء |
|---|---|
| محفظه بیرونی که سیال کمحرارت در آن جریان دارد و لولهها را احاطه میکند | پوسته (Shell) |
| مسیر عبور سیال گرم شونده؛ جنس معمولاً استیل یا فولاد ضد زنگ | لولهها (Tubes) |
| نگهدارنده لولهها و ایجاد آببندی؛ نوع Floating Head برای انبساط حرارتی بخار مناسب است | هد انتهایی (Tube Sheet / Floating Head / Fixed Head) |
| هدایت جریان سیال داخل پوسته و افزایش ضریب انتقال حرارت | بافلها (Baffles) |
| اتصال پوسته و هدها و امکان دسترسی برای تعمیر و بازرسی | فلنجها (Flanges) |
| نگهداری وزن مبدل و کاهش تنشهای مکانیکی | نصب و پایهها (Supports) |

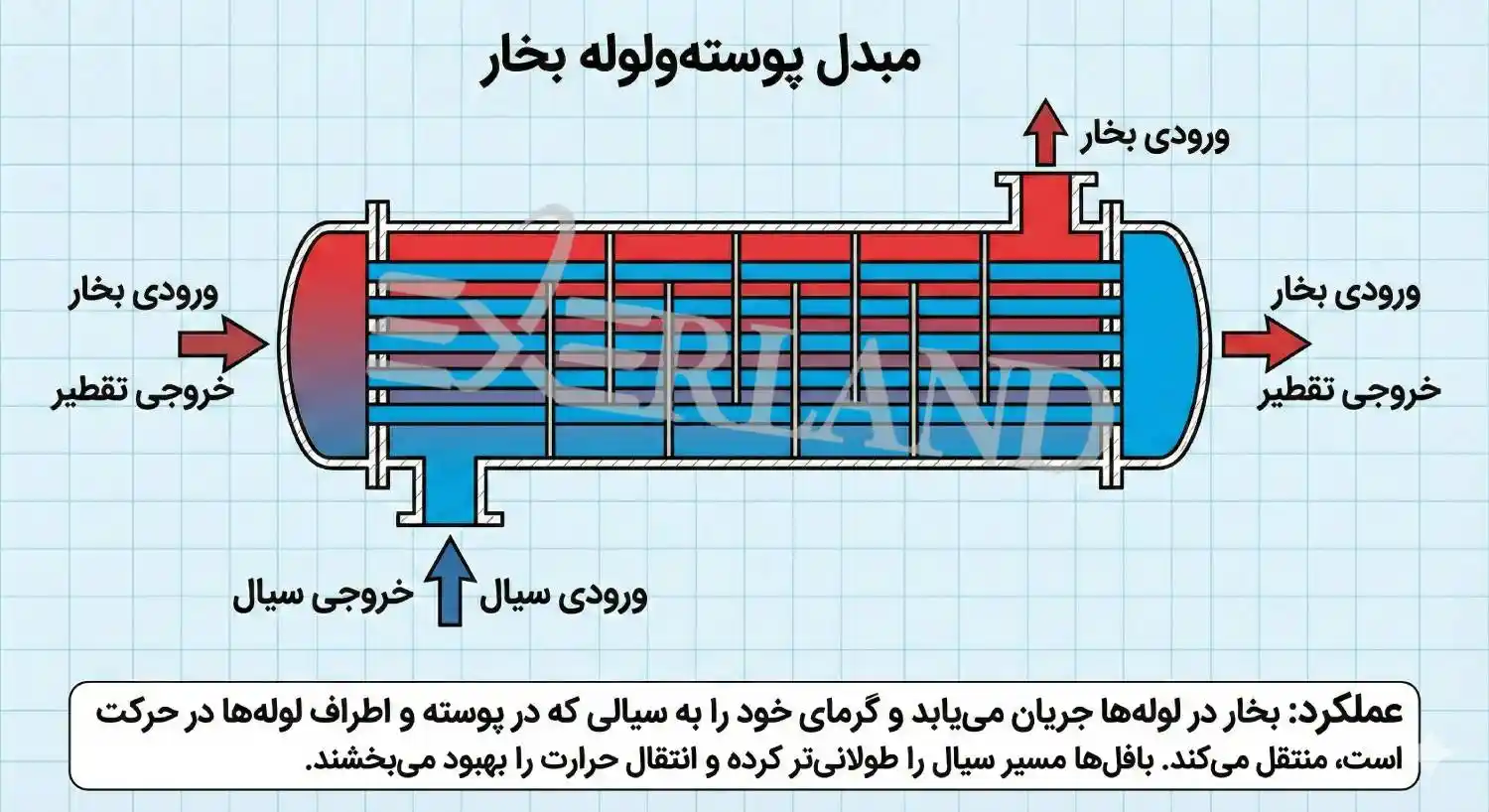

مکانیزم عملکرد مبدل حرارتی بخار
ورود بخار: بخار با فشار و دمای مشخص وارد مبدل میشود.
انتقال حرارت: بخار در لولهها یا پشت لولهها جریان دارد و حرارت خود را به سیال داخل یا اطراف لولهها منتقل میکند.
تقطیر یا تغلیظ بخار (Condensation): بخار معمولاً در مبدل بخار، متراکم شده و گرمای نهان خود را آزاد میکند.
خروج سیال گرم: سیال فرآیندی که از دمای پایین وارد شده، از مبدل خارج شده و به دمای هدف میرسد.
خروج بخار تغلیظشده: آب تقطیر شده از بخار جمعآوری و تخلیه میشود.
نکته: این مکانیزم در انواع مبدلهای حرارتی بخار مانند مبدل حرارتی هواخنک نیز به شکل مشابه اعمال میشود، با این تفاوت که انتقال حرارت در هواخنک با جریان هوا انجام شده و نیازی به سیال ثانویه نیست.

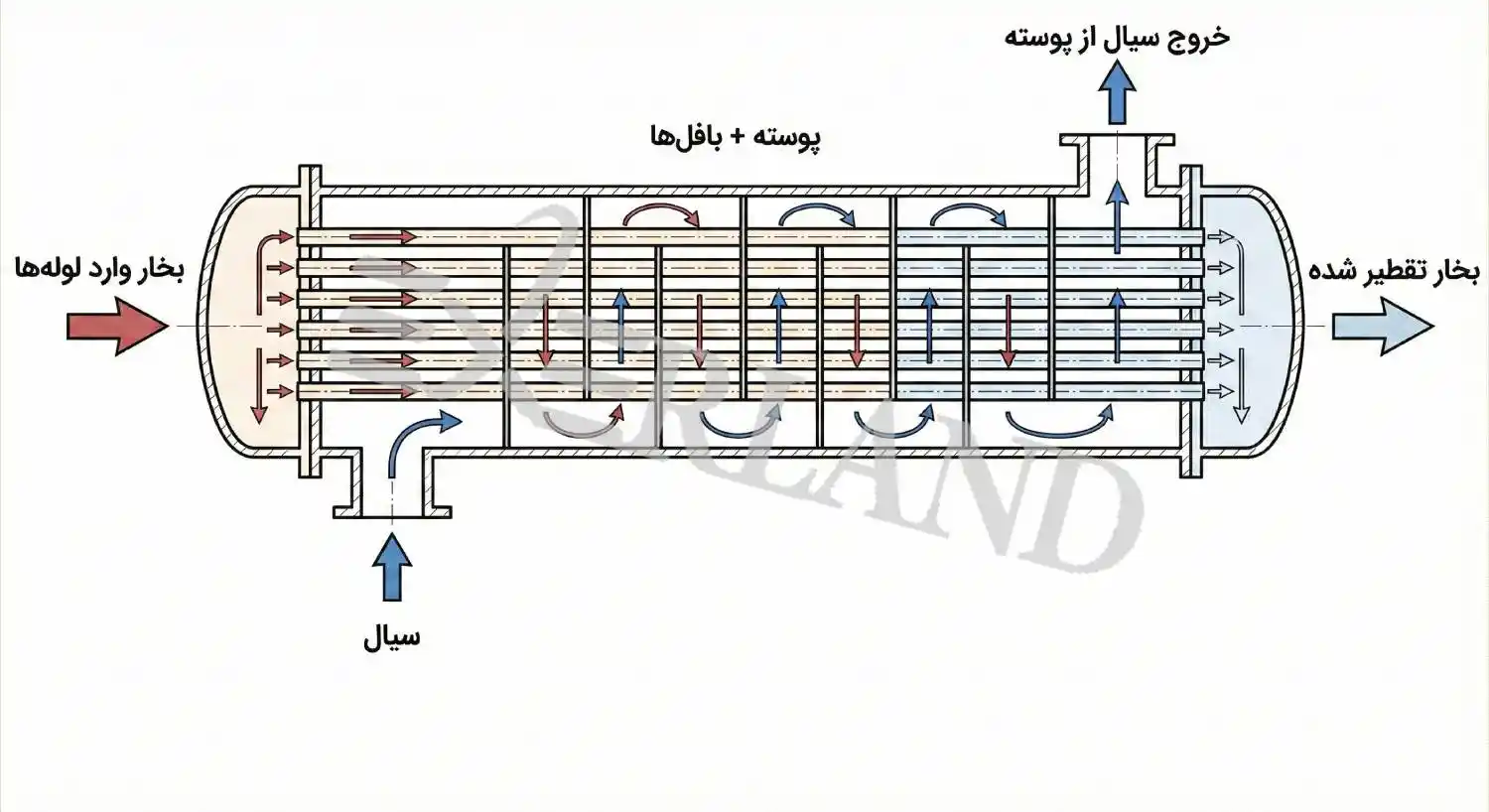

مسیر جریان و نمودار مبدل بخار
توضیح مسیر جریان:
سیال فرآیندی: از ورودی پوسته → عبور از بین بافلها → خروج از پوسته
بخار: از ورودی لولهها → عبور طول لولهها → خروج به صورت تقطیر
نمودار ساده جریان:
آرایش دو پاس سیال و یک پاس بخار باعث افزایش ضریب انتقال حرارت و کاهش ΔT محلی میشود.
بافلها جریان سیال را شکسته و ضریب انتقال حرارت را افزایش میدهند، همچنین از رسوب و جریان کوتاه جلوگیری میکنند.
جزئیات مهندسی مهم مبدل بخار
Floating Head: اجازه انبساط حرارتی لولهها بدون تنش مکانیکی
نوع بافل: 50–60٪ بستهبندی، فاصله بافل 250–300 mm برای جریان آب
مواد:
لوله: SS316 یا فولاد ضد زنگ با مقاومت به رسوب
پوسته: فولاد کربنی با پوشش ضد خوردگی
ابعاد استاندارد لولهها: قطر 19–32 mm، طول 2–6 m بسته به ظرفیت
بیشتر بخوانید: دریافت قیمت مبدل حرارتی صفحه ای
پارامترهای پایه طراحی مبدل حرارتی بخار
طراحی مهندسی مبدل حرارتی بخار مبتنی بر مجموعهای از پارامترهای حرارتی، هیدرولیکی و مکانیکی است که باید همزمان و بهصورت عددی بررسی شوند. هر پارامتر خارج از محدوده مجاز، منجر به افزایش مصرف بخار، افت راندمان یا افزایش تنش مکانیکی خواهد شد.
پارامترهای اصلی طراحی مبدل حرارتی بخار
| واحد | نماد | پارامتر |
|---|---|---|
| W / kW | Q | بار حرارتی |
| kg/s | ṁ | دبی جرمی سیال |
| kJ/kg·K | Cp | ظرفیت حرارتی ویژه |
| °C | Tin | دمای ورودی سیال |
| °C | Tout | دمای خروجی سیال |
| °C | Ts | دمای اشباع بخار |
| °C | ΔTlm | اختلاف دمای لاگاریتمی |
| W/m²·K | U | ضریب انتقال حرارت کل |
| m² | A | سطح انتقال حرارت |
| bar | ΔP | افت فشار مجاز |
محاسبه بار حرارتی در مبدل حرارتی بخار
بار حرارتی پایهایترین داده طراحی مبدل حرارتی بخار است و از سمت سیال فرآیندی محاسبه میشود.
مثال عددی طراحی مبدل حرارتی بخار
دبی جرمی آب: 12 kg/s
Cp آب: 4.18 kJ/kg·K
Tin = 30 °C
Tout = 90 °C
این مقدار، ظرفیت واقعی مورد نیاز مبدل حرارتی بخار است و مبنای تمام محاسبات بعدی قرار میگیرد.
انتخاب دمای بخار در طراحی مبدل حرارتی بخار
در اغلب کاربردهای صنعتی، بخار بهصورت اشباع استفاده میشود تا انتقال حرارت یکنواخت و قابل کنترل باشد.
رابطه فشار و دمای بخار اشباع
| دمای اشباع (°C) | فشار بخار (bar) |
|---|---|
| 134 | 3 |
| 152 | 5 |
| 170 | 8 |
| 184 | 10 |
قاعده طراحی مبدل حرارتی بخار:
دمای اشباع بخار باید حداقل 20 تا 40 درجه سانتیگراد بالاتر از دمای خروجی سیال باشد.
محاسبه ΔTlm در مبدل حرارتی بخار
در مبدل حرارتی بخار، دمای بخار در طول مبدل تقریباً ثابت است و اختلاف دمای لاگاریتمی بهصورت زیر محاسبه میشود:
مثال عددی ΔTlm در مبدل حرارتی بخار
Ts = 135 °C
Tin = 30 °C
Tout = 90 °C
ΔTlm کمتر از 40 °C معمولاً نشاندهنده انتخاب نامناسب فشار بخار یا سطح انتقال حرارت ناکافی است.
ضریب انتقال حرارت کل (U) در مبدل حرارتی بخار
ضریب انتقال حرارت کل از مجموع مقاومتهای حرارتی دو طرف لوله و دیواره تشکیل میشود:
محدوده عملی U در مبدل حرارتی بخار
| U (W/m²·K) | نوع سیال فرآیندی |
|---|---|
| 1000–1500 | آب تمیز |
| 400–800 | روغن سبک |
| 200–400 | روغن سنگین |
| 300–700 | سیالات فرآیندی صنعتی |
محاسبه سطح انتقال حرارت مبدل حرارتی بخار
مثال عددی سطح انتقال حرارت
Q = 3,010,000 W
U = 1200 W/m²·K
ΔTlm = 74.5 °C
این سطح باید با آرایش واقعی لولهها و ابعاد مبدل تطابق داده شود.
طراحی لولهها در مبدل حرارتی بخار
مشخصات متداول لولهها
| مقدار رایج | پارامتر |
|---|---|
| 19–25 mm | قطر خارجی |
| 1.2–2 mm | ضخامت |
| 2–6 m | طول |
| CS، SS304، SS316 | متریال |
محاسبه تعداد لولهها
با فرض:
Do = 25 mm
L = 3 m
طراحی بافلها در مبدل حرارتی بخار
پارامترهای استاندارد بافل
| مقدار | پارامتر |
|---|---|
| 45–60٪ | درصد برش بافل |
| 0.3–0.5 قطر پوسته | فاصله بافل |
| Segmental | نوع بافل |
بافلها وظیفه هدایت جریان سیال در پوسته و افزایش ضریب انتقال حرارت سمت پوسته را دارند.
افت فشار مجاز در مبدل حرارتی بخار
| افت فشار مجاز | مسیر جریان |
|---|---|
| 0.2–0.5 bar | سیال فرآیندی |
| کمتر از 0.1 bar | بخار |
افت فشار باید همزمان با انتقال حرارت کنترل شود تا مصرف انرژی افزایش نیابد.
استانداردهای طراحی مبدل حرارتی بخار
| دامنه کاربرد | استاندارد |
|---|---|
| طراحی حرارتی و مکانیکی | TEMA |
| طراحی مخازن تحت فشار | ASME Sec VIII |
| مبدلهای پالایشگاهی | API 660 |
| مشخصات متریال | ASTM |
جدول مشخصات فنی طراحی مبدل حرارتی بخار
جدول زیر نمونهای از خروجی نهایی طراحی حرارتی مبدل حرارتی بخار است که مستقیماً در دیتاشیت یا صفحه محصول صنعتی استفاده میشود.
| مقدار | پارامتر |
|---|---|
| پوسته و لوله | نوع مبدل حرارتی بخار |
| 1 پاس بخار / 2 پاس سیال | آرایش جریان |
| 3010 kW | بار حرارتی (Q) |
| 30 °C | دمای ورودی سیال |
| 90 °C | دمای خروجی سیال |
| 135 °C | دمای اشباع بخار |
| 3 bar | فشار بخار |
| 74.5 °C | ΔTlm |
| 1200 W/m²·K | ضریب انتقال حرارت (U) |
| 33.7 m² | سطح انتقال حرارت |
| 143 | تعداد لوله |
| 25 mm | قطر خارجی لوله |
| 3 m | طول لوله |
| SS316 | جنس لوله |
| Carbon Steel | جنس پوسته |
| 0.35 bar | افت فشار سیال |
| < 0.1 bar | افت فشار بخار |
جدول مقایسه ای مبدل حرارتی بخار با سیستم های جایگزین
| مبدل هوایی | مبدل صفحهای بخار | مبدل حرارتی بخار پوسته و لوله | ویژگی |
|---|---|---|---|
| پایین | متوسط | بالا | تحمل فشار |
| متوسط | بسیار بالا | بالا | راندمان انتقال حرارت |
| محدود | دقیق | دقیق | کنترل دمای خروجی |
| بالا | بهینه | بهینه | مصرف بخار |
| زیاد | کم | متوسط | اشغال فضا |
| متوسط | محدود | بالا | قابلیت تعمیر |
| خیر | محدود | بله | مناسب صنایع سنگین |

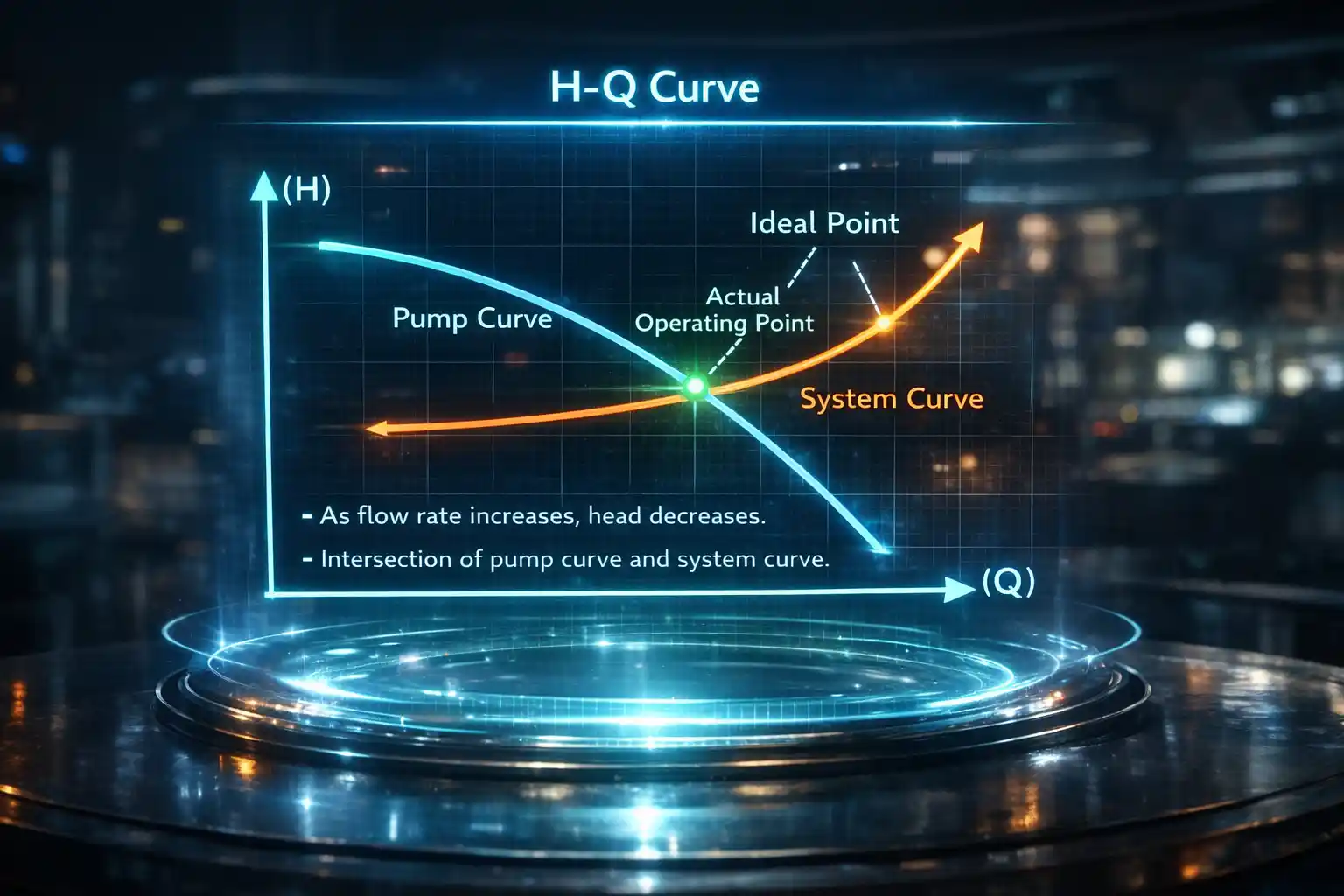

نمودار راندمان–دبی در مبدل حرارتی بخار
| راندمان | دبی سیال |
|---|---|
| 78٪ | 40 |
| 85٪ | 50 |
| 92٪ | 60 |
| 90٪ | 70 |
| 86٪ | 80 |
تفسیر مهندسی نمودار:
نقطه بهینه عملکرد مبدل حرارتی بخار معمولاً در دبی طراحی است
افزایش بیشازحد دبی باعث کاهش زمان تماس و افت راندمان میشود
دبی کمتر از طراحی منجر به کاهش ضریب انتقال حرارت میگردد

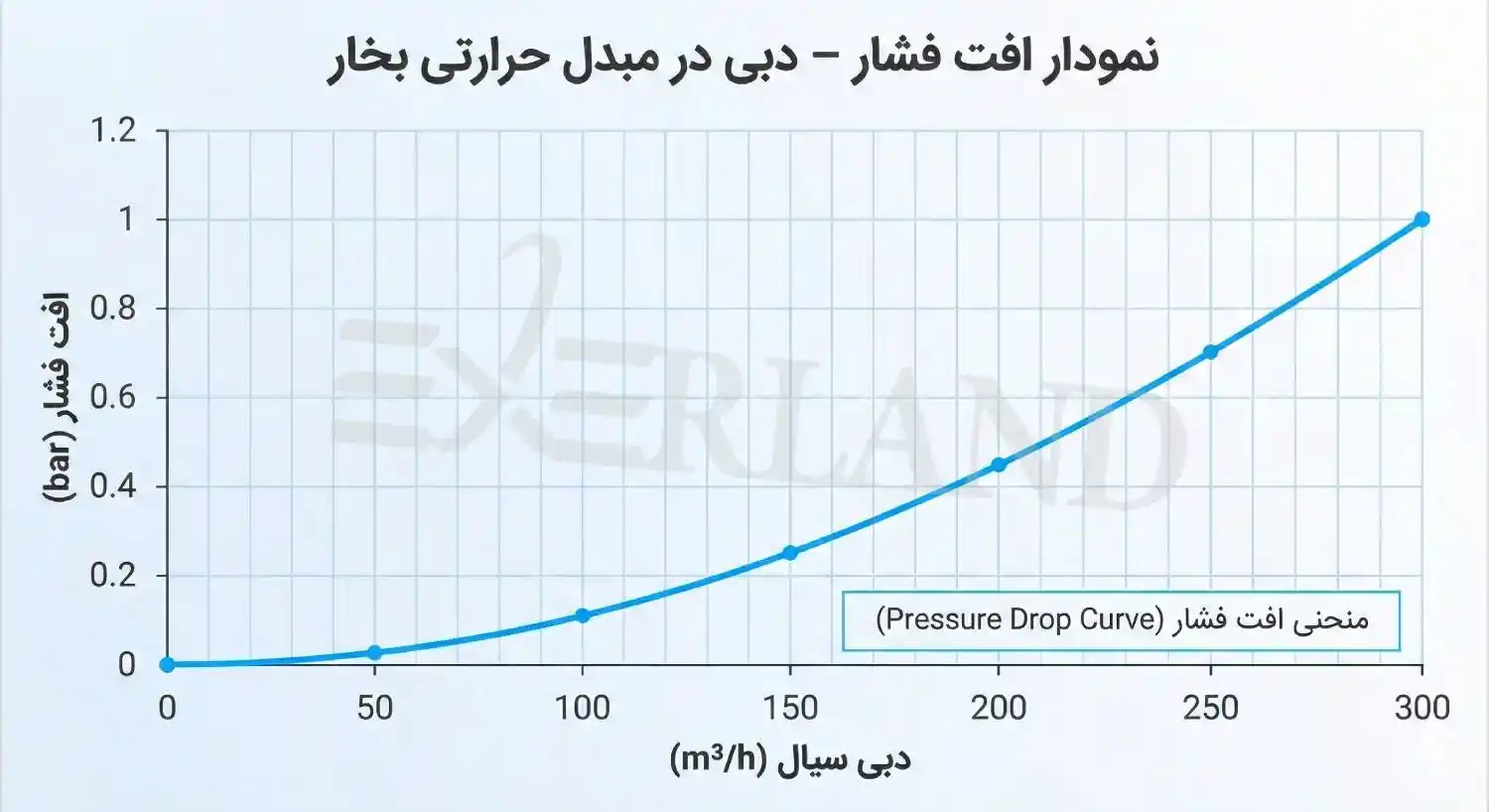

نمودار افت فشار–دبی در مبدل حرارتی بخار
| افت فشار | دبی سیال |
|---|---|
| 0.18 | 40 |
| 0.28 | 50 |
| 0.35 | 60 |
| 0.48 | 70 |
| 0.65 | 80 |
نتیجه طراحی:
افت فشار مجاز در محدوده 0.2 تا 0.5 bar حفظ شده
دبی بالاتر از 70 m³/h وارد محدوده پرریسک افت فشار میشود
نمودار فشار بخار–دمای خروجی سیال
| دمای خروجی سیال (°C) | فشار بخار (bar) |
|---|---|
| 78 | 2 |
| 90 | 3 |
| 96 | 5 |
| 102 | 8 |
کاربرد طراحی:
افزایش فشار بخار باعث افزایش دمای خروجی میشود
فشار بالاتر از نیاز فرآیند منجر به مصرف انرژی غیرضروری میگردد
جدول عمر مفید و برنامه نگهداری مبدل حرارتی بخار
| عمر طراحی | جزء |
|---|---|
| 15–20 سال | لولهها |
| 20–25 سال | پوسته |
| 2–5 سال | گسکتها |
| 10–15 سال | بافلها |
شرایطی که مبدل حرارتی بخار انتخاب مناسبی نیست
مبدل حرارتی بخار در همه کاربردها گزینه بهینه محسوب نمیشود. در شرایط زیر، استفاده از این نوع مبدل باید محدود یا بازنگری شود:
| توضیح فنی | شرایط فرآیندی |
|---|---|
| ΔTlm پایینتر از 25 °C | دمای خروجی بسیار نزدیک به دمای بخار |
| خطر ترک حرارتی | سیال بسیار حساس به شوک حرارتی |
| نوسان دمای خروجی | فشار بخار ناپایدار |
| نیاز به تجهیزات کنترلی مکمل | نیاز به کنترل دمای بسیار دقیق (<±1°C) |
| افت راندمان سریع | سیالات با رسوب شدید |
محدودیت های ذاتی مبدل حرارتی بخار
محدودیت حرارتی
دمای بخار اشباع ثابت است
امکان تنظیم پیوسته دما بدون کنترل ولو وجود ندارد
ΔTlm تابع مستقیم فشار بخار است
محدودیت هیدرولیکی
افت فشار سمت پوسته با افزایش دبی بهصورت غیرخطی افزایش مییابد
سرعت پایین سیال منجر به کاهش ضریب انتقال حرارت میشود
محدودیت مکانیکی
تنش حرارتی در لولهها در صورت Fixed Head
نیاز به Floating Head برای اختلاف دمای بالا
محدودیت طول لوله در فضاهای نصبشده
بیشتر بخوانید: قرارگیری سیال سمی در مبدل پوسته و لوله

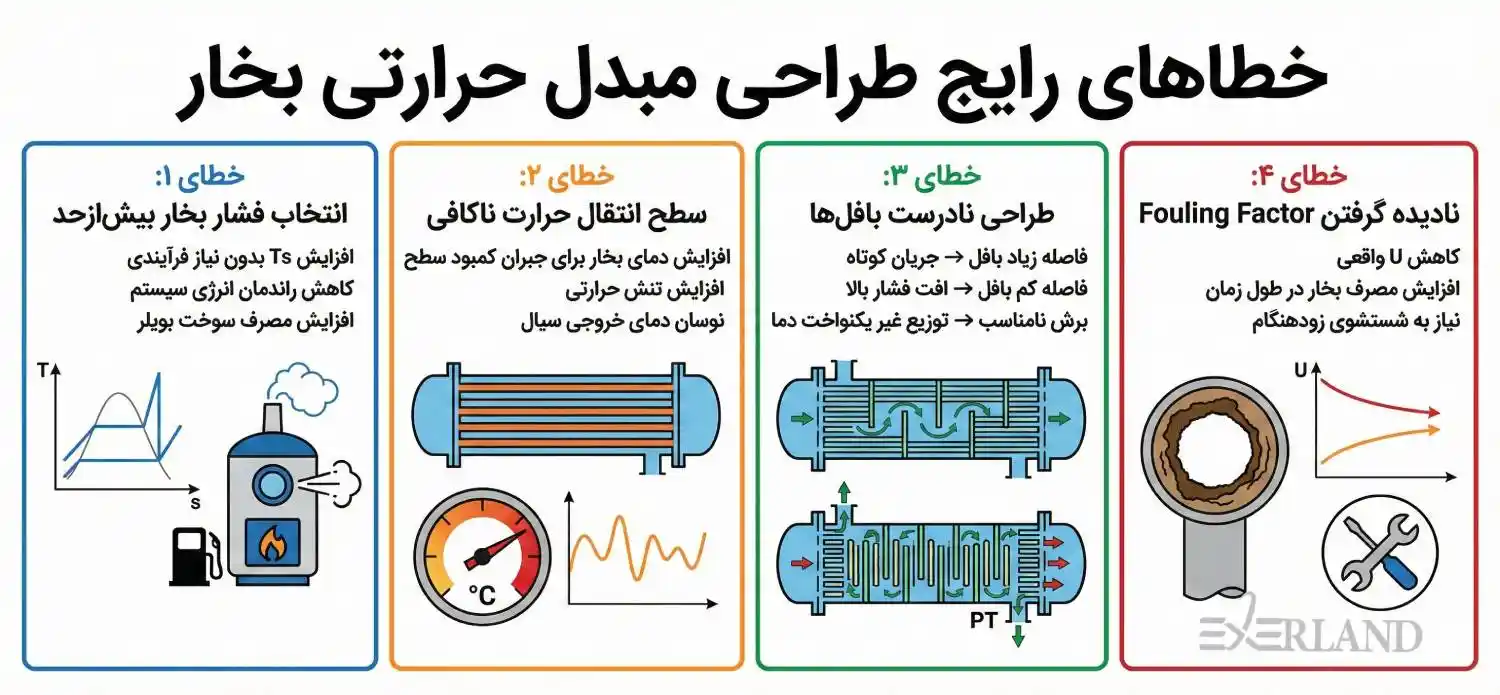

خطاهای رایج طراحی مبدل حرارتی بخار
خطای ۱: انتخاب فشار بخار بیشازحد
افزایش Ts بدون نیاز فرآیندی
کاهش راندمان انرژی سیستم
افزایش مصرف سوخت بویلر
خطای ۲: سطح انتقال حرارت ناکافی
افزایش دمای بخار برای جبران کمبود سطح
افزایش تنش حرارتی
نوسان دمای خروجی سیال
خطای ۳: طراحی نادرست بافلها
فاصله زیاد بافل → جریان کوتاه
فاصله کم بافل → افت فشار بالا
برش نامناسب → توزیع غیر یکنواخت دما
خطای ۴: نادیده گرفتن Fouling Factor
کاهش U واقعی
افزایش مصرف بخار در طول زمان
نیاز به شستشوی زودهنگام
هشدارهای مهم بهره برداری مبدل حرارتی بخار
| پیامد | هشدار |
|---|---|
| کاهش راندمان انتقال حرارت | ورود بخار سوپرهیت بدون طراحی |
| کاهش سطح مؤثر انتقال حرارت | تخلیه ناقص کندانس |
| افت شدید راندمان | هواگیری ناقص |
| رسوبگذاری سریع | کارکرد در دبی کمتر از طراحی |
| شوک حرارتی | استارت ناگهانی بخار |

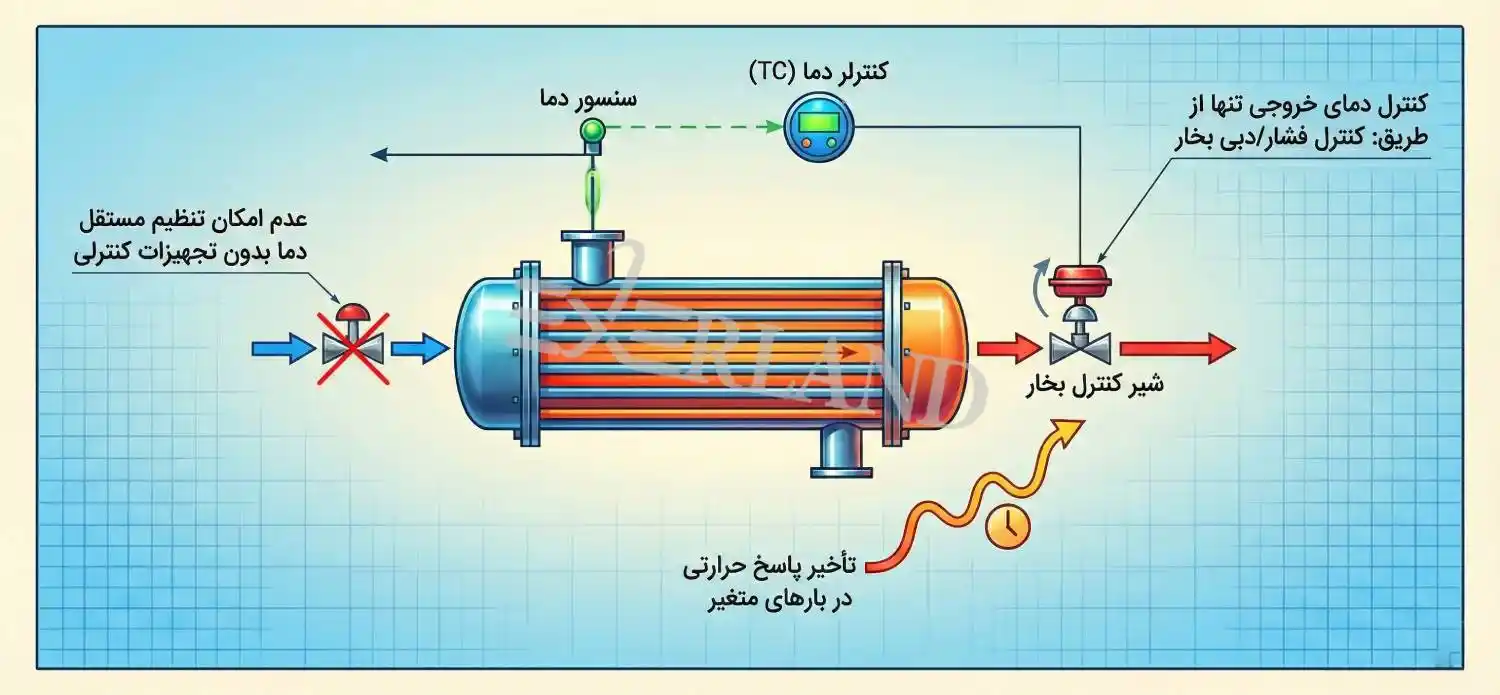

محدودیت های کنترلی مبدل حرارتی بخار
کنترل دمای خروجی تنها از طریق:
کنترل فشار بخار
کنترل دبی بخار
عدم امکان تنظیم مستقل دما بدون تجهیزات کنترلی
تأخیر پاسخ حرارتی در بارهای متغیر
اثر شرایط عملیاتی بر عمر مبدل حرارتی بخار
| اثر مستقیم | پارامتر خارج از طراحی |
|---|---|
| کاهش عمر لولهها | دمای بخار بالا |
| خوردگی تسریعشده | افت فشار زیاد |
| کاهش U | رسوب بالا |
| ترک حرارتی | نوسان دما |
| خوردگی داخلی | کندانس برگشتی آلوده |
الزامات طراحی برای کاهش ریسک های ساخت مبدل حرارتی بخار
انتخاب Floating Head برای ΔT بالا
لحاظ Fouling Factor حداقل 0.0002–0.0004 m²K/W
طراحی Drain و Vent مناسب
استفاده از Steam Trap متناسب
پیشبینی دسترسی تعمیراتی
بیشتر بخوانید: چرا شناخت مبدل حرارتی پوسته و لوله مهم است؟
نقش مبدل حرارتی بخار در فرآیندهای صنعتی
مبدل حرارتی بخار در صنایع سنگین و پیوسته بهعنوان منبع اصلی انتقال انرژی حرارتی استفاده میشود. بخار به دلیل گرمای نهان بالا، قابلیت کنترل مناسب و دسترسی آسان، رایجترین سیال گرمایشی در واحدهای صنعتی است.
کاربرد این مبدلها عمدتاً در فرآیندهایی است که:
نیاز به گرمایش پیوسته دارند
دمای خروجی مشخص و پایدار میخواهند
محدودیت فضا یا فشار بالا وجود دارد
کاربرد مبدل حرارتی بخار در پالایشگاهها
واحدهای مصرفکننده اصلی
| هدف استفاده | واحد فرآیندی |
|---|---|
| افزایش دمای نفت خام | Pre-heater خوراک |
| تثبیت دمای ستون | واحد تقطیر |
| گرمایش سیال ورودی | واحد هیدروتریتینگ |
| کنترل دمای فرآیند | واحد بازیافت گوگرد |
مشخصات طراحی رایج مبدل بخار
فشار بخار: 5–10 bar
دمای بخار: 150–185 °C
نوع مبدل حرارتی بخار: پوسته و لوله
آرایش: 1 پاس بخار / 2 یا 4 پاس سیال
کاربرد مبدل حرارتی بخار در نیروگاهها
نقاط استفاده از مبدل حرارتی بخار
| کاربرد | بخش نیروگاه |
|---|---|
| افزایش راندمان سیکل | گرمکن آب تغذیه بویلر |
| گرمایش سیالات کمکی | سیستمهای جانبی |
| کنترل دما | واحدهای شیمیایی |
پارامترهای متداول مبد ل بخار
فشار بخار: 3–8 bar
دمای اشباع: 130–170 °C
ΔTlm طراحی: 50–80 °C
ضریب U: 900–1300 W/m²·K
بیشتر بخوانید: چرا فین تیوب در صنایع نفت و گاز همچنان انتخاب اول مهندسان است؟
کاربرد مبدل حرارتی بخار در صنایع پتروشیمی
فرآیندهای کلیدی
گرمکردن خوراک راکتورها
تثبیت دمای مبدلهای واکنشی
پیشگرمایش سیالات قبل از تقطیر
الزامات طراحی
| مقدار | پارامتر |
|---|---|
| بالا | تحمل فشار |
| SS316 / آلیاژی | متریال لوله |
| Floating Head | نوع هد |
| بالا لحاظ میشود | Fouling Factor |
کاربرد مبدل حرارتی بخار در صنایع شیمیایی
موارد استفاده مبدل بخار
| هدف | فرآیند |
|---|---|
| کنترل دما | محلولسازی |
| جلوگیری از کریستالیزاسیون | رقیقسازی |
| تأمین انرژی پایدار | واکنشهای گرماگیر |
محدودیت های طراحی مبدل بخار
حساسیت سیال به دما
نیاز به توزیع یکنواخت حرارت
کنترل دقیق دبی بخار
کاربرد مبدل حرارتی بخار در صنایع غذایی
نقاط کاربرد مبدل بخار
پاستوریزاسیون
گرمایش آب فرآیندی
شستوشوی تجهیزات (CIP)
ویژگی های طراحی مبدل بخار
| الزام | پارامتر |
|---|---|
| استیل ضدزنگ | جنس لوله |
| پولیششده | سطح داخلی |
| پایین تا متوسط | فشار بخار |
| دقیق | کنترل دما |
کاربرد مبدل حرارتی بخار در صنایع کاغذ و نساجی
کاربردهای متداول مبدل بخار
خشککنها
پیشگرمایش مواد
تثبیت دمای خطوط تولید
مشخصات عملیاتی مبدل بخار
مصرف بخار پیوسته
دبی بالا
نیاز به تعمیرپذیری آسان
بیشتر بخوانید: چگونه بهترین مبدل حرارتی هوا خنک را برای صنایع ایران انتخاب کنیم؟
انتخاب نوع مبدل حرارتی بخار بر اساس کاربرد
| نوع پیشنهادی | صنعت |
|---|---|
| پوسته و لوله | پالایشگاه |
| پوسته و لوله | نیروگاه |
| پوسته و لوله | پتروشیمی |
| پوسته و لوله / صفحهای | غذایی |
| پوسته و لوله | شیمیایی |
| پوسته و لوله | نساجی |
مقایسه مهندسی مبدل حرارتی بخار با فناوریهای جایگزین

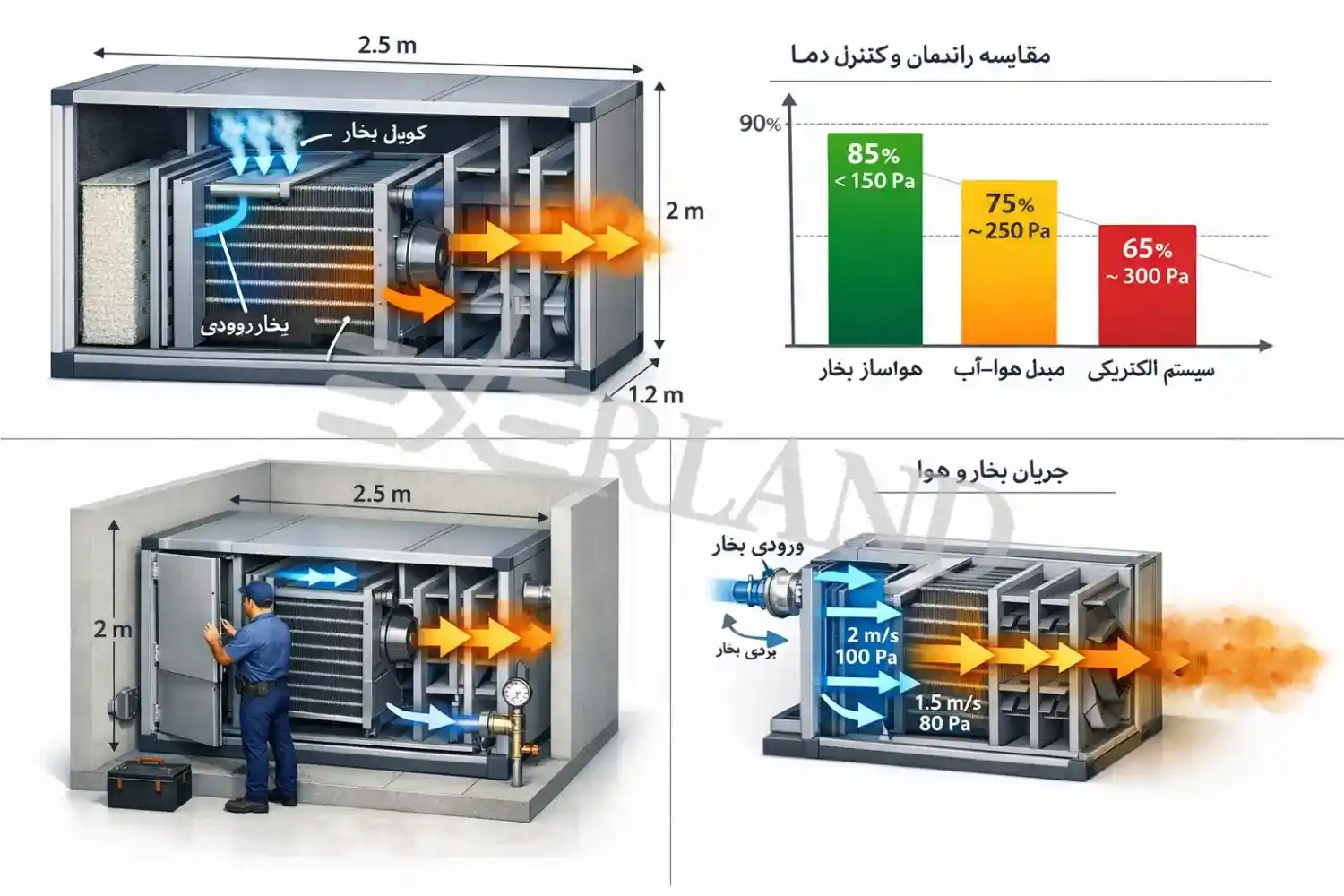

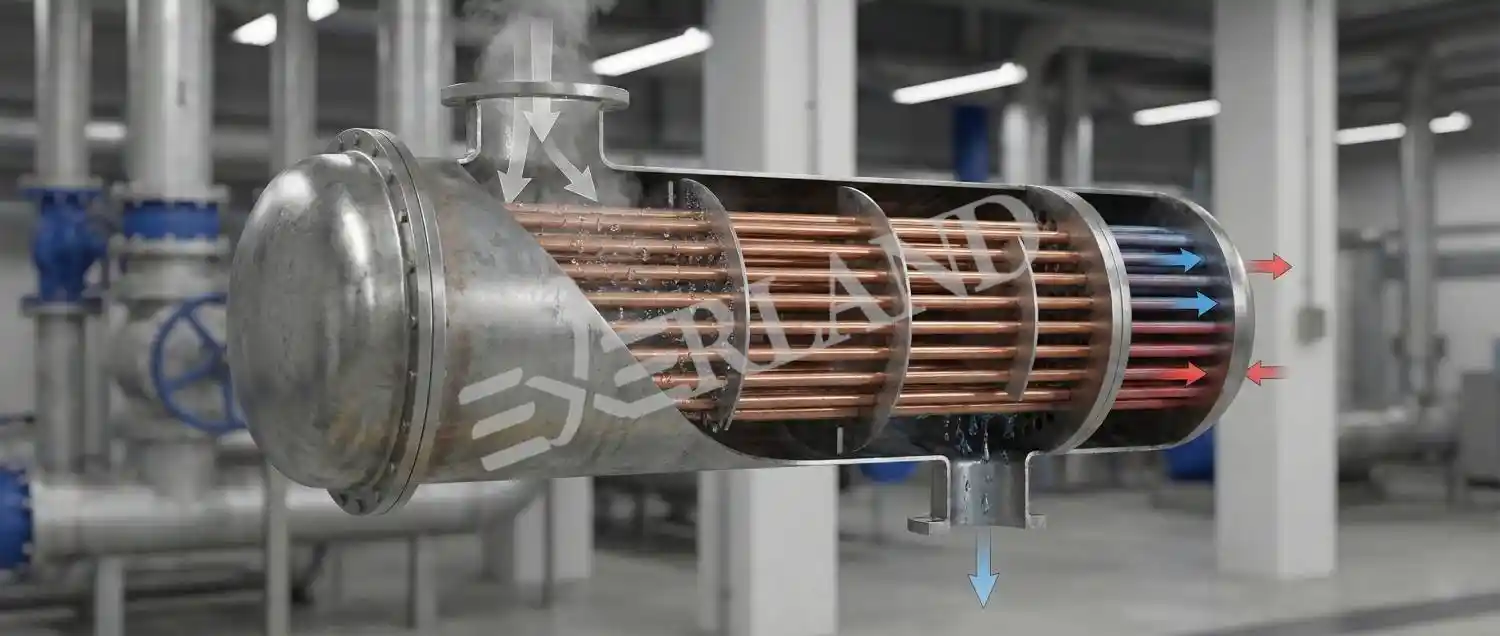

مبدل حرارتی بخار پوسته و لوله
مبدل حرارتی بخار صفحهای
مبدل حرارتی هوایی (Air Cooler)
هیتر الکتریکی صنعتی
جدول مقایسه عملکردی مبدل حرارتی بخار و سیستمهای جایگزین
| هیتر الکتریکی | مبدل هوایی | مبدل بخار صفحهای | مبدل حرارتی بخار پوسته و لوله | معیار مهندسی |
|---|---|---|---|---|
| وابسته به طراحی | پایین | متوسط | بالا (تا 100 bar) | محدوده فشار کاری |
| بالا | محدود | متوسط | بالا | محدوده دمای کاری |
| بالا | متوسط | بسیار بالا | بالا | راندمان انتقال حرارت |
| بسیار بالا | بالا | کم | کم (بخار) | مصرف انرژی اولیه |
| بسیار دقیق | ضعیف | خوب | خوب | کنترل دمای خروجی |
| کم | زیاد | کم | متوسط | اشغال فضا |
| بالا | متوسط | محدود | بالا | قابلیت تعمیر |
| محدود | خیر | محدود | بله | مناسب صنایع سنگین |
مقایسه از نظر مصرف انرژی مبدل بخار با بقیه مبدل ها
مبدل حرارتی بخار پوسته و لوله
استفاده از گرمای نهان بخار
راندمان پایدار در بارهای بالا
مصرف انرژی تابع فشار بخار
مبدل حرارتی بخار صفحه ای
راندمان حرارتی بالاتر
حساس به آلودگی سیال
محدودیت فشار و دما
مبدل حرارتی هوایی
عدم نیاز به بخار
مصرف بالای انرژی الکتریکی فنها
وابستگی شدید به شرایط محیطی
هیتر الکتریکی
مصرف مستقیم برق
هزینه انرژی بالا در بارهای پیوسته
مناسب توانهای پایین و کنترل دقیق
مقایسه از نظر افت فشار و هیدرولیک مبدل بخار
| افت فشار معمول | فناوری |
|---|---|
| 0.2–0.5 bar | مبدل حرارتی بخار پوسته و لوله |
| 0.5–1 bar | مبدل بخار صفحهای |
| ناچیز | مبدل هوایی |
| وابسته به مسیر | هیتر الکتریکی |
مقایسه از نظر نگهداری و تعمیرات مبدل بخار
مبدل حرارتی بخار پوسته و لوله
قابلیت باز شدن کامل
شستوشوی مکانیکی
تعویض لوله امکانپذیر
مبدل بخار صفحه ای
شستوشوی شیمیایی
محدودیت در تعویض صفحات
حساس به گسکت
مبدل هوایی
نیاز به سرویس مداوم فن
آلودگی محیطی بالا
هیتر الکتریکی
تعمیرات الکتریکی تخصصی
حساسیت به نوسان برق
مقایسه از نظر انعطاف پذیری طراحی مبدل بخار
| الکتریکی | هوایی | صفحهای | پوسته و لوله | پارامتر |
|---|---|---|---|---|
| ساده | دشوار | محدود | متوسط | افزایش ظرفیت |
| بالا | بسیار محدود | محدود | قابل تطبیق | تغییر شرایط فرآیند |
| نامرتبط | نامناسب | خوب | عالی | تطابق با بخار اشباع |
انتخاب فناوری بر اساس نیاز صنعتی مبدل بخار
| گزینه مناسب | نیاز |
|---|---|
| مبدل حرارتی بخار پوسته و لوله | بار حرارتی بالا و پیوسته |
| مبدل بخار صفحهای | فضای محدود و بار متوسط |
| مبدل هوایی | عدم دسترسی به بخار |
| هیتر الکتریکی | بار کم با کنترل دقیق |
پارامترهای بحرانی مبدل حرارتی بخار
| پارامتر | محدوده عملی | توضیح مهندسی |
|---|---|---|
| بار حرارتی (Q) | محاسبه از 0.5 MW تا 50 MW | پایه همه محاسبات انتقال حرارت |
| ΔTlm | 40–80 °C | کمتر از 40 → راندمان پایین، بیش از 80 → شوک حرارتی |
| ضریب انتقال حرارت (U) | 900–1500 W/m²·K | تابع نوع سیال، رسوب و جنس لوله |
| سطح انتقال حرارت (A) | محاسبه بر اساس Q و U | مطابقت با تعداد و طول لولهها |
| فشار بخار | 3–10 bar | دمای بخار ≥ 20–40 °C بالاتر از Tout |
| افت فشار سیال | 0.2–0.5 bar | بالاتر → مصرف انرژی پمپ بیشتر، کمتر → انتقال حرارت پایین |
| جنس لوله | CS, SS304, SS316 | انتخاب بر اساس سیال و مقاومت به خوردگی |
| نوع هد | Fixed / Floating | Floating برای ΔT بالا یا اختلاف فشار زیاد |
| بافل | 45–60٪ برش، فاصله 0.3–0.5 قطر پوسته | کنترل جریان و افزایش ضریب انتقال حرارت |
محدودیتها و شرایط نامناسب مبدل حرارتی بخار
ΔTlm خیلی کم → راندمان پایین
سیال با ذرات جامد زیاد → مسدود شدن لولهها
بخار ناپایدار → دمای خروجی متغیر
فشار بخار بیش از نیاز → مصرف انرژی بیمورد
انتخاب فناوری مبدل حرارتی بخار
| شرایط فرآیند | گزینه پیشنهادی |
|---|---|
| بار حرارتی بالا، صنایع سنگین | مبدل حرارتی بخار پوسته و لوله |
| فضای محدود، بار متوسط | مبدل حرارتی بخار صفحهای |
| سیال با رسوب زیاد یا نیاز به تمیزکاری آسان | مبدل حرارتی اسپیرال |
| عدم دسترسی به بخار یا بار کم | مبدل هوایی / هیتر الکتریکی |
توصیه های عملی بهره برداری مبدل بخار
کنترل فشار بخار: دمای خروجی مستقیماً تابع فشار بخار است
Drain و Vent مناسب: جلوگیری از تجمع کندانس و کاهش راندمان
رسوبزدایی دورهای: Fouling Factor لحاظ شده، باید شستوشو انجام شود
کنترل دبی: دبی کمتر از طراحی → افت انتقال حرارت، دبی بالاتر → افت فشار و مصرف پمپ بیشتر
جدول تصمیم سازمهندسی مبدل بخار
| معیار | مقدار یا اقدام پیشنهادی |
|---|---|
| بار حرارتی Q | محاسبه دقیق بر اساس سیال |
| ΔTlm طراحی | 50–75 °C |
| سطح انتقال حرارت A | محاسبه عددی از Q و U |
| نوع هد | Floating Head برای ΔT > 60 °C |
| تعداد لوله | بر اساس Do و طول لوله |
| جنس لوله | SS316 برای سیالات خورنده |
| افت فشار مجاز | 0.2–0.5 bar سمت سیال |
| نوع مبدل جایگزین | اسپیرال، صفحهای، هوایی در صورت نیاز |
| کنترل بهرهبرداری | فشار بخار، دبی و شستوشوی دورهای |
| طول عمر طراحی | لولهها: 15–20 سال، پوسته: 20–25 سال |
تصمیم مهندسی مبدل بخار
همیشه ΔTlm و U را با دقت انتخاب کنید
Pressure Drop را کنترل کنید تا مصرف انرژی بهینه باشد
نوع هد و آرایش لوله مطابق با بار حرارتی و اختلاف فشار انتخاب شود
نوع مبدل جایگزین (مبدل حرارتی صفحهای یا اسپیرال) بسته به محدودیت فضا، رسوب و نیاز تعمیر انتخاب شود
