چرا فین تیوب در صنایع نفت و گاز همچنان انتخاب اول مهندسان است؟

۱۴۰۵/۰۲/۲۲26 دقیقه علمی109 مطالعهتیم مهندسی اکسرژی
چرا فین تیوب در صنایع نفت و گاز همچنان انتخاب اول مهندسان است؟

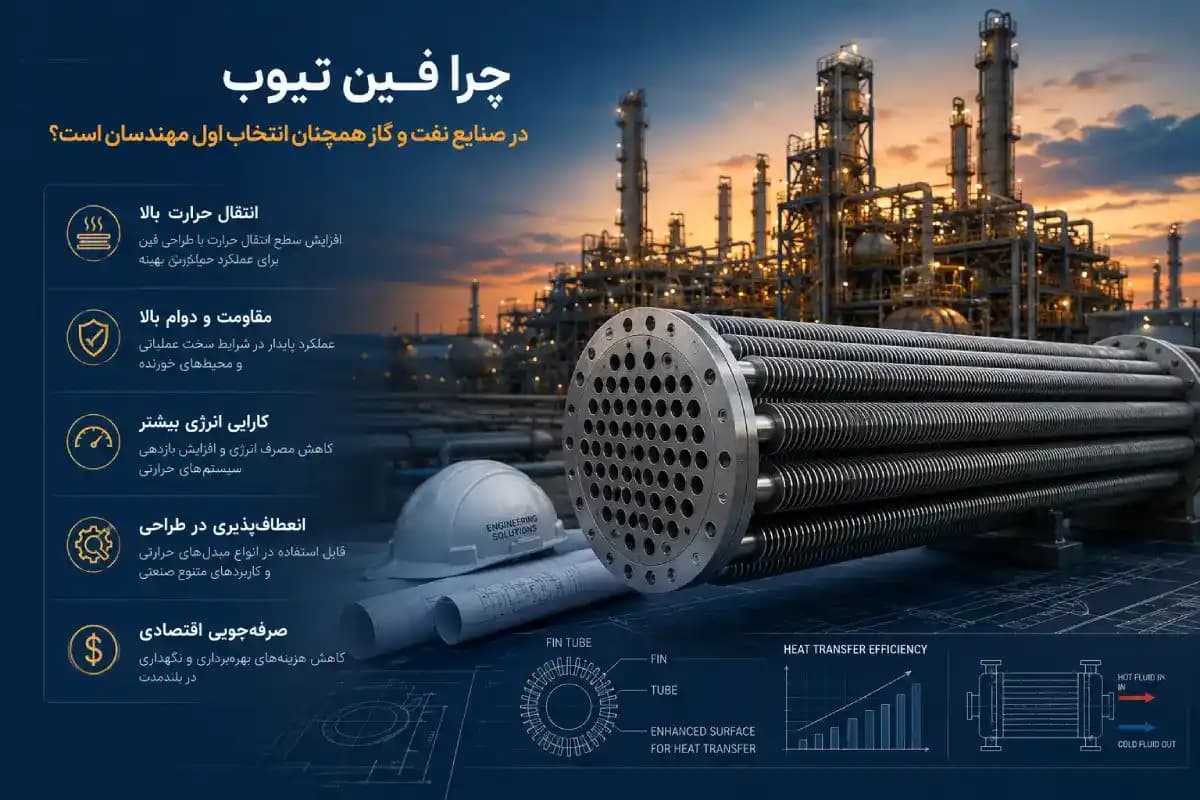

مبدل حرارتی فین تیوب در صنایع نفت و گاز

 وقتی خط تولید می‌ایستد!!

فرض کنید یک واحد فرآورش نفت خام داریم، جریان‌های سبک و سنگین جدا می‌شوند و باید گرمای جریان سبک به جریان سنگین منتقل شود. چند روز متوالی فشار روی لوله‌ها و دمای بالا باعث شده مبدل‌های صفحه‌ای قدیمی عملکرد کافی نداشته باشند، راندمان کاهش یافته و نگهداری دائمی نیاز است.

اینجا دقیقاً همون نقطه حساسه: انتخاب صحیح مبدل حرارتی فین تیوب می‌تواند کل عملکرد واحد را حفظ کند و ریسک توقف خط را به حداقل برساند. اگر اشتباه انتخاب شود، خطوط گرم‌کننده و کندانسور می‌ریزند و هزینه‌ها سر به فلک می‌گذارد.

تحلیل مهندسی:

مهندس معمولاً فکر می‌کند هر مبدل حرارتی، چه فین تیوب چه صفحه‌ای، عملکرد مشابه دارد. واقعیت اینه که جزئیات آرایش تیوب‌ها، فین‌ها و بافل‌ها باعث می‌شود راندمان متفاوت شود.
انتخاب اشتباه مبدل = توقف واحد + تعمیرات سنگین + ریسک خوردگی غیرقابل پیش‌بینی.


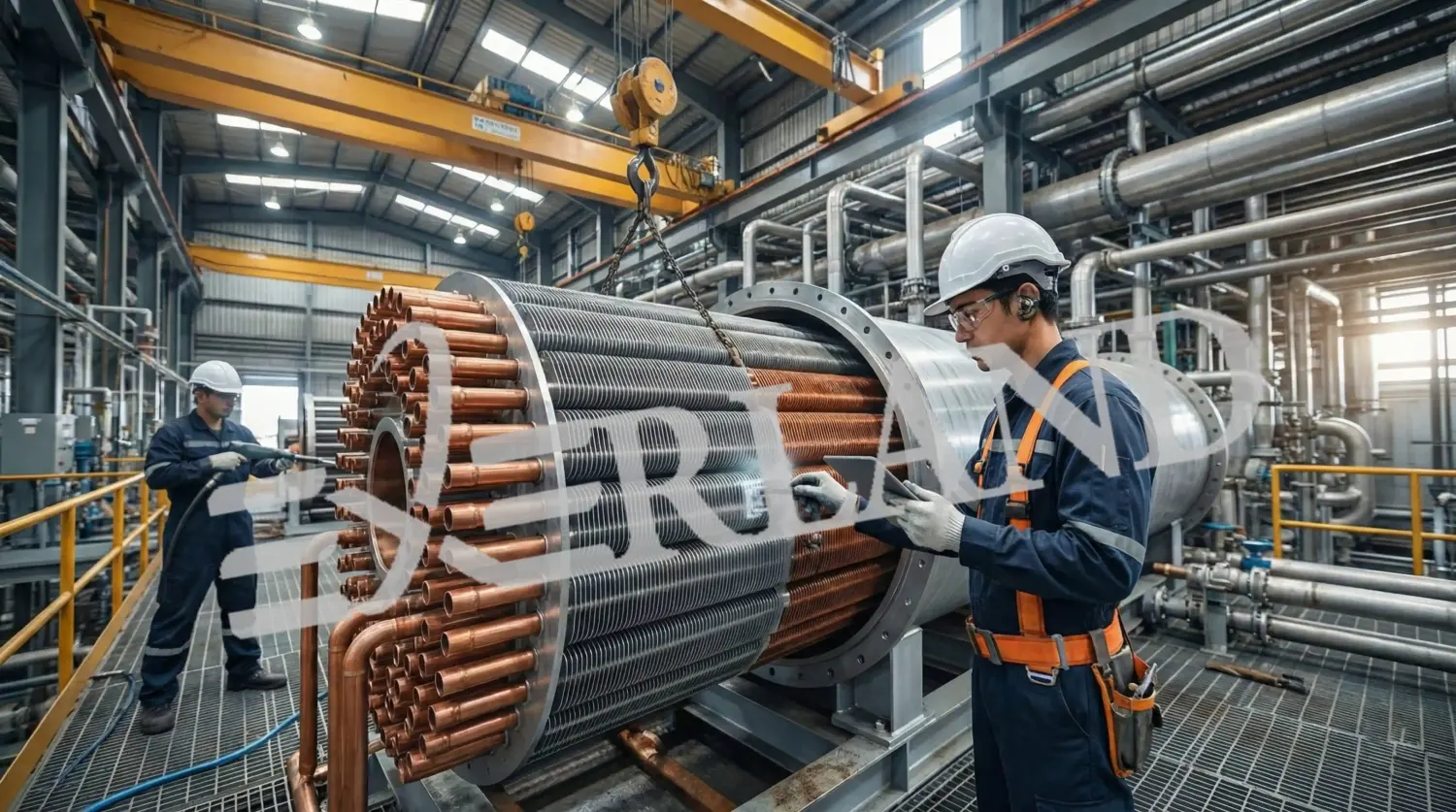

مبدل حرارتی فین تیوب


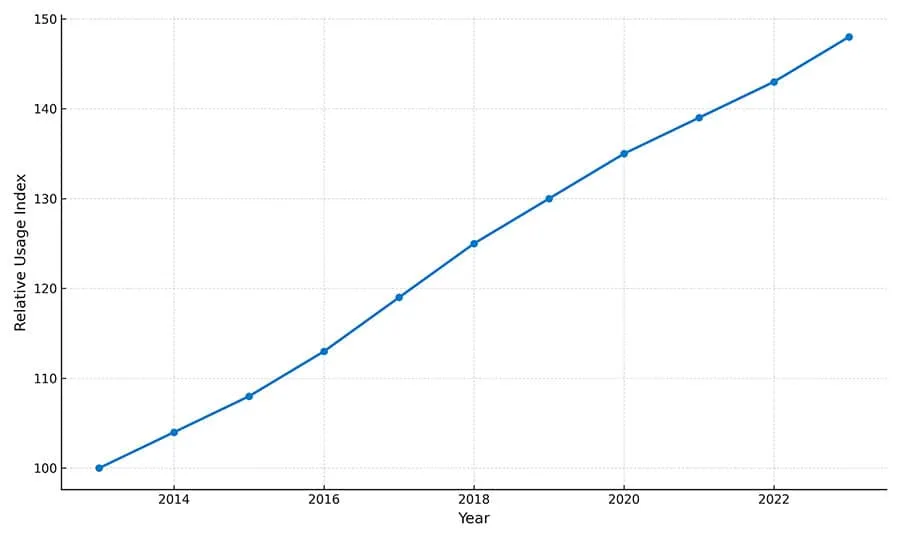

چرا مبدل حرارتی فین تیوب هنوز انتخاب اول مهندسان است؟

راندمان بالا در اختلاف دمای کم یا زیاد: فین‌ها سطح انتقال حرارت مؤثر را بالا می‌برند، حتی وقتی ΔT بین دو جریان محدود است.
قابلیت سازگاری با فشار و دمای بالا: در پالایشگاه‌ها و واحدهای نفتی، جریان‌ها پر فشار و داغ هستند؛ مبدل‌های فین تیوب می‌توانند این شرایط را تحمل کنند بدون اینکه دچار خمش یا خوردگی شدید شوند.
تعمیرپذیری و نگهداری ساده: بسته شدن چند لوله برای تعمیر آسان‌تر از باز کردن کل مبدل صفحه‌ای است.
انعطاف در انتخاب جریان‌های پیچیده: جریان‌های با تغییر فاز (مثلاً بخار به مایع) به راحتی در این مبدل‌ها قابل مدیریت هستند.
تجربه فنی:
انتخاب مبدل حرارتی، فراتر از قیمت و فضاست و حتی یک مبدل حرارتی پوسته و لوله باید با نگاه دقیق مهندسی و شرایط عملیاتی انتخاب شود.
اشتباه رایج: برخی مهندسان فقط به هزینه اولیه نگاه می‌کنند و بعد از نصب متوجه می‌شوند که ΔT کافی نیست و راندمان افت کرده.


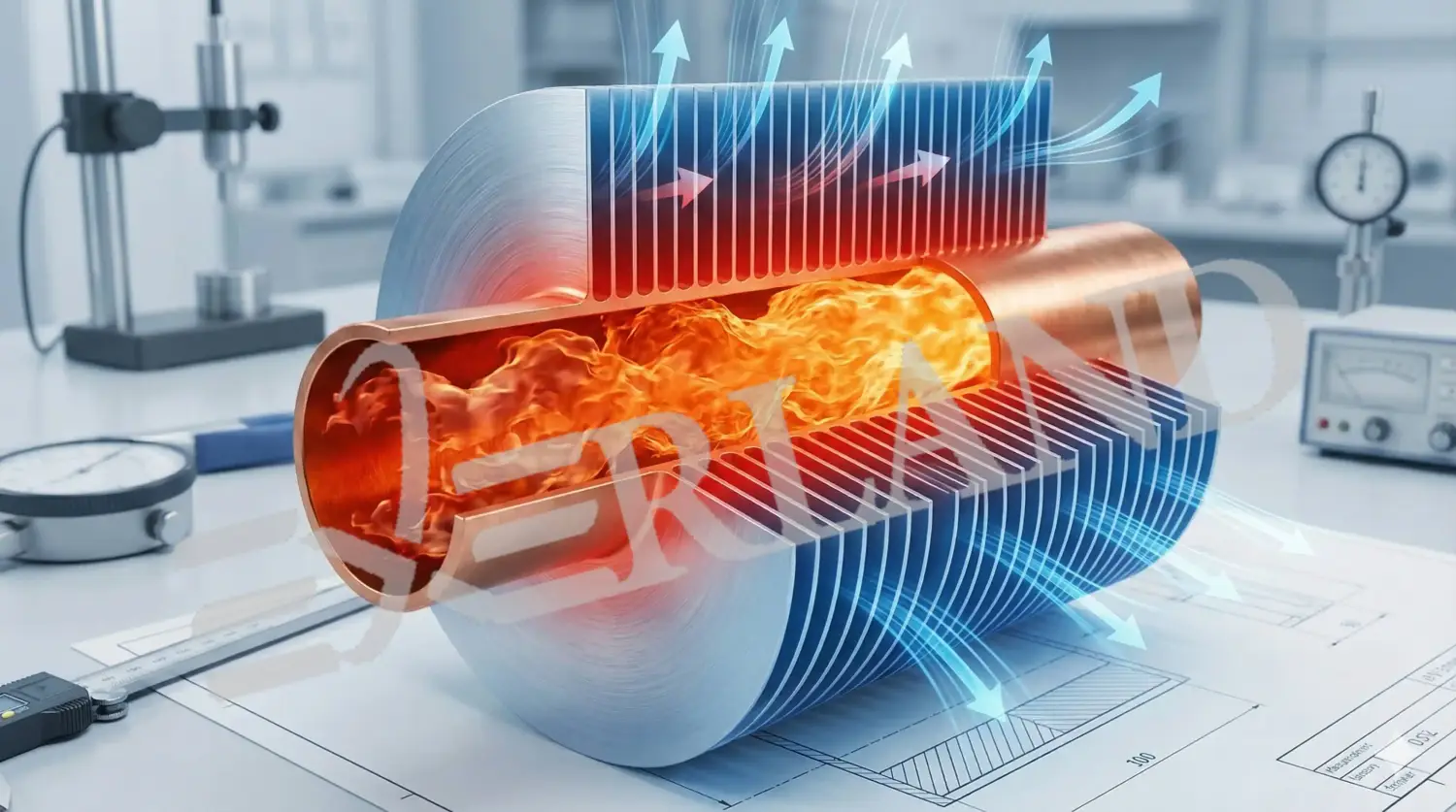

اجزا مبدل حرارتی فین تیوب


 تحلیل اجزا و مکانیزم عملکرد مبدل حرارتی فین تیوب

Tube Bundle (بسته لوله‌ها)

هسته اصلی انتقال حرارت است.
لوله‌ها معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم به خوردگی هستند و فین‌ها سطح خارجی را افزایش می‌دهند.
آرایش لوله‌ها (مثل Triangular یا Square Pitch) روی ضریب انتقال حرارت و افت فشار مستقیم اثر دارد.


تحلیل مهندسی:

مهندس‌ها نباید فراموش کنند که طراحی آرایش لوله‌ها در مبدل حرارتی لوله ای، تأثیر مستقیم بر رسوب و گرفتگی دارد؛ انتخاب درست فاصله و چینش لوله = کاهش تعمیرات، افزایش راندمان و ایمنی واحد.


مقاله جهت مطالعه بیشتر:
فناوری فین‌تیوب؛ قلب افزایش راندمان هواخنک
نحوه بهینه‌سازی عملکرد مبدل های لوله ای پره دار صنعتی


Tube Sheet (صفحه انتهایی لوله‌ها)

لوله‌ها در این صفحه ثابت می‌شوند و آب‌بندی فشار را تضمین می‌کنند.
مواد صفحه باید با فشار عملی و سیال در تماس سازگار باشد.
طراحی اشتباه می‌تواند باعث نشت یا ترک خوردگی شود.


تجربه مهندسی:
تجربه نشان می‌دهد که در مبدل حرارتی بخار، صرفاً رعایت ضخامت استاندارد کافی نیست؛ خوردگی و تغییرات حرارتی بلندمدت باید در طراحی دیده شوند تا ترک و نشت جلوگیری شود.


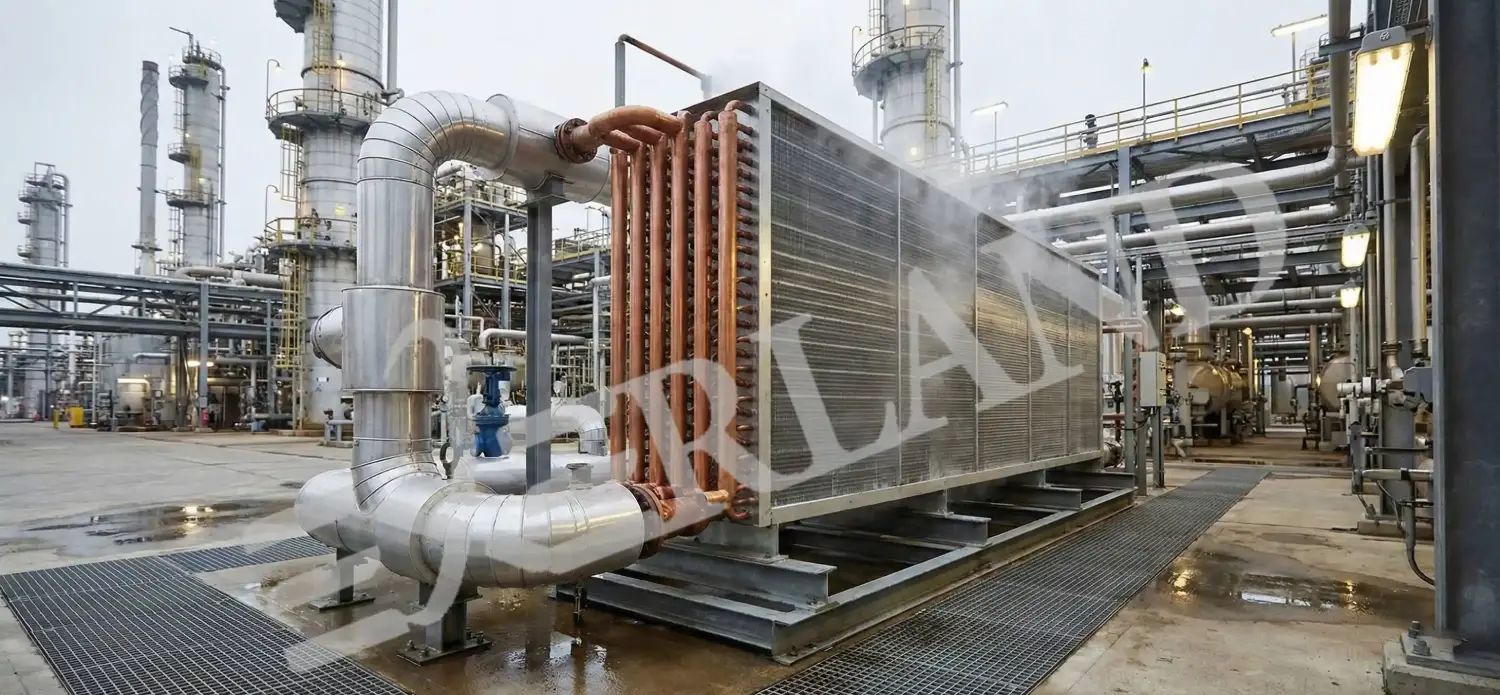

سازنده مبدل فین تیوب


Baffles (صفحات راهنمای جریان)

جریان سیال پوسته را هدایت می‌کنند تا از تمام سطح لوله‌ها عبور کند.
نوع، فاصله و زاویه بفل‌ها روی راندمان و افت فشار اثر مستقیم دارد.


تحلیل مهندسی وفنی:
اشتباه رایج: مهندس‌ها با فاصله زیاد بفل‌ها فکر می‌کنند افت فشار کمتر می‌شود، اما راندمان انتقال حرارت شدیداً پایین می‌آید.
تجربه نشان داده ترکیب بافل نزدیک + آرایش لوله مثلثی، بهترین راندمان را می‌دهد، بدون اینکه فشار بیش از حد افزایش یابد.
چرا شناخت مبدل حرارتی پوسته و لوله مهم است؟


Shell (پوسته مبدل)

سیال پوسته فشار و دمای کلی را تحمل می‌کند.
طراحی پوسته باید امکان تعویض و دسترسی آسان به Tube Bundle را بدهد.
خوردگی داخلی و فشار خارجی، اصلی‌ترین محدودیت‌ها هستند.


تحلیل مهنندسی:
اشتباه رایج: انتخاب پوسته کوچک فقط برای صرفه‌جویی در فضا، باعث می‌شود افت فشار افزایش یابد و تمیزکاری سخت شود.
نکته مهم: حتی اگر راندمان بالا باشد، یک پوسته نامناسب می‌تواند کل مبدل را بلااستفاده کند.


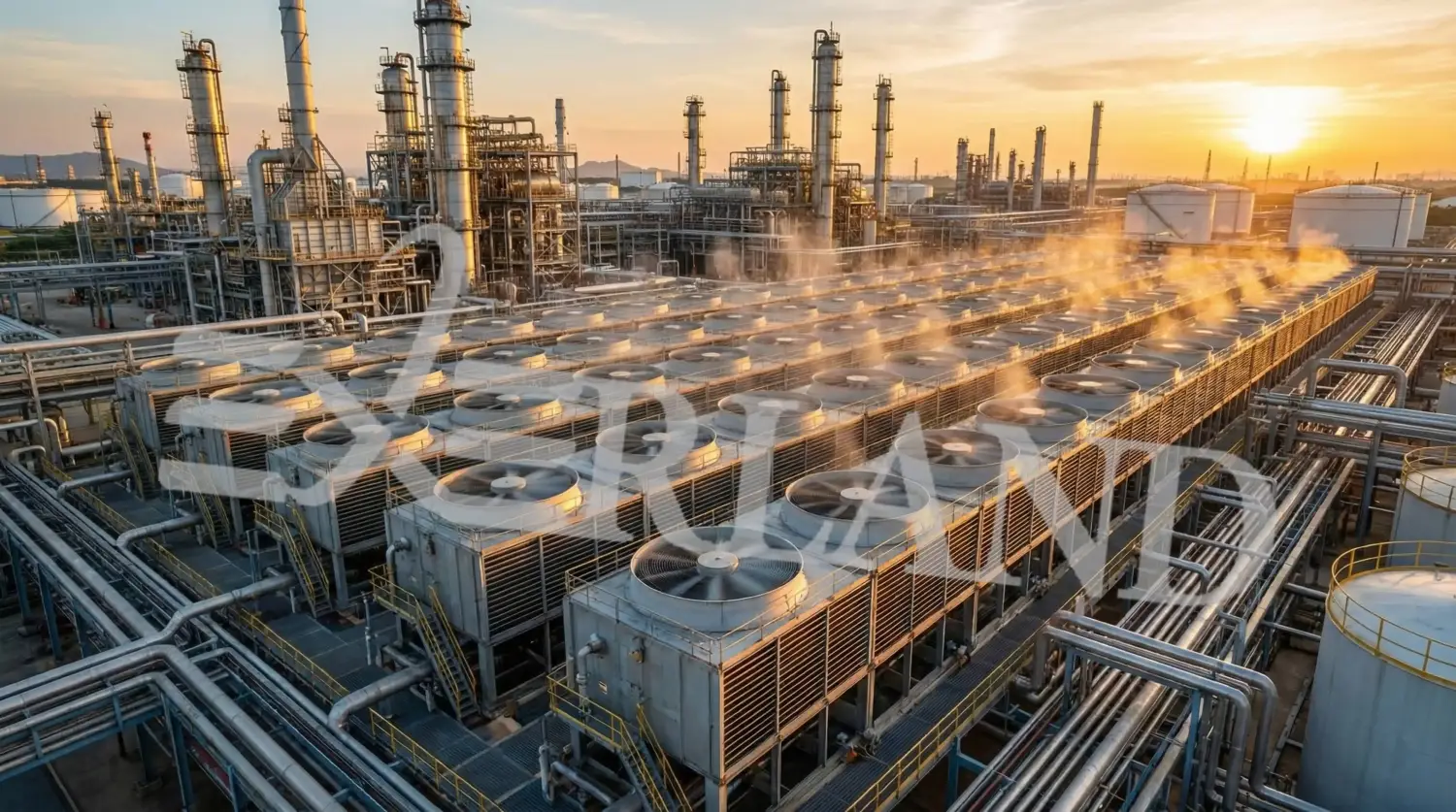

مبدل حرارتی فین تیوب


کاربرد مبدل در پالایشگاه های جنوب کشور

در یکی از پالایشگاه‌های جنوب کشور، مبدل‌های صفحه‌ای قدیمی با ΔT حدود ۱۵–۲۰ درجه کار می‌کردند، اما با نصب مبدل حرارتی فین تیوب صنعتی با فین‌های آلومینیومی و آرایش Triangular Pitch، ΔT عملی به ۳۰–۳۵ درجه رسید و راندمان بیش از ۲۰٪ افزایش یافت.

تعمیرات سالانه کاهش یافت
مصرف انرژی کاهش یافت
توقف خط به صفر رسید
تحلیل مهندسی:
این مثال نشان می‌دهد انتخاب صحیح مبدل حرارتی فین تیوب، نه تنها مسئله انتقال حرارت را حل می‌کند، بلکه ریسک عملیاتی، انرژی مصرفی و زمان تعمیر را به شدت کاهش می‌دهد.
نکته مهم: طراحی اولیه و آرایش فین و بافل‌ها همان‌قدر مهم است که انتخاب نوع مبدل.


کاربرد مبدل فین تیوب


 محاسبات عملی مبدل حرارتی فین تیوب

 فرضیات طراحی مبدل حرارتی فین تیوب

برای محاسبات نمونه، فرضیات زیر را در نظر می‌گیریم:

سیال پوسته: نفت سبک، Cp = 2.1 kJ/kg.K، جریان = 50 m³/h
سیال لوله: آب خنک‌کننده، Cp = 4.18 kJ/kg.K، جریان = 60 m³/h
دمای ورودی نفت سبک: 150°C
دمای خروجی نفت سبک: 100°C
دمای ورودی آب: 30°C
فشار عملی: 10 bar برای پوسته و 15 bar برای لوله‌ها
آرایش لوله‌ها: Triangular Pitch
فین: آلومینیومی، افزایش سطح 40% نسبت به لوله صاف

همچینین بخوانید:

مبدل حرارتی موتورخانه – راهنمای جامع، کاربردها، انواع و مشخصات فنی


توجه: این فرضیات صنعتی معقول هستند و برای یک واحد پالایشگاهی کوچک–متوسط واقع‌بینانه‌اند.


محاسبه ΔT میانگین لگاریتمی مبدل حرارتی فین تیوب (ΔTlm)


فرمول ΔTlm برای جریان مخالف:



ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)


ΔT1 = Th,in - Tc,out
ΔT2 = Th,out - Tc,in

Th,in = دمای ورودی سیال گرم
Th,out = دمای خروجی سیال گرم
Tc,in = دمای ورودی سیال سرد
Tc,out = دمای خروجی سیال سرد

تجربه مهندسی:
این ΔTlm بسیار مناسب برای انتقال حرارت در پالایشگاه است. اگر ΔTlm کمتر از 40–50°C بود، نیاز به افزایش سطح حرارتی یا استفاده از مبدل سری داشتیم.

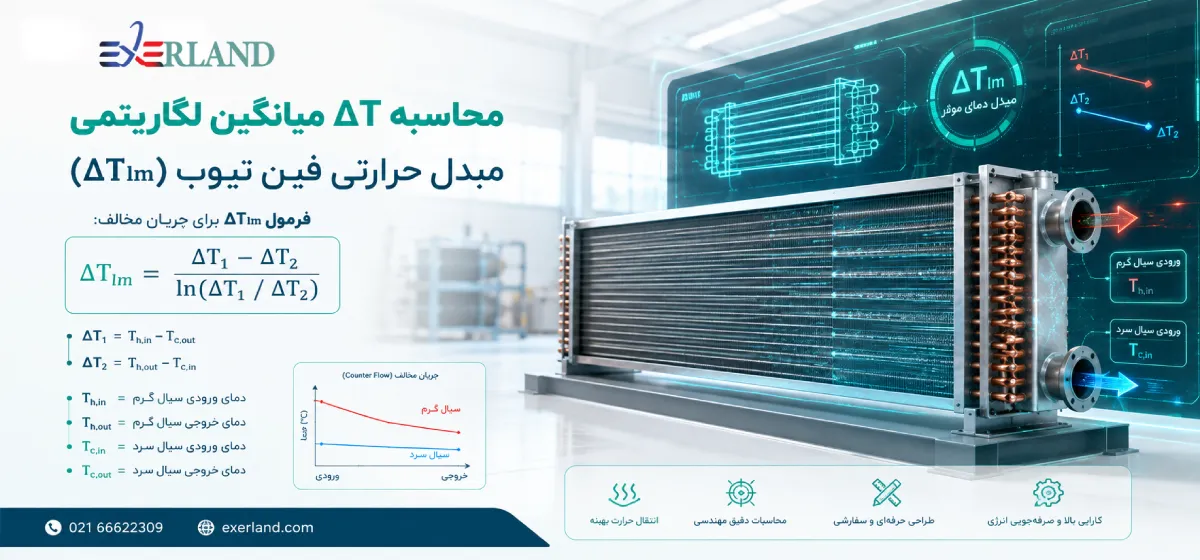

محاسبه ΔT میانگین لگاریتمی مبدل حرارتی فین تیوب (ΔTlm)

 محاسبه بار حرارتی مبدل حرارتی فین تیوب (Q)



Q = m × Cp × (Tout - Tin)


Q = بار حرارتی (W)
m = نرخ جریان جرمی (kg/s)
Cp = گرمای ویژه سیال (J/kg.K)
Tin = دمای ورودی
Tout = دمای خروجی


دو نکته مهندسی که معمولاً بعداً دردسر می‌شوند:

اگر این عدد برای طراحی مبدل استفاده می‌شود، یادت باشد CpC_pCp​ نفت به دما وابسته است. این مقدار معمولاً میانگین است، نه حقیقت مطلق.
اگر کسی این عدد را با Q سمت سیال سرد مقایسه کند و اختلاف ببیند، پای اتلاف، راندمان، یا فرضیات خوش‌بینانه وسط است، نه اشتباه ریاضی.


تجربه مهندسی:
این بار حرارتی در محدوده معمول برای مبدل‌های فین تیوب متوسط است. اشتباه رایج: محاسبه بر اساس جریان حجم بدون تبدیل به جرم، باعث خطای ~30٪ می‌شود.


سطح انتقال حرارت مبدل حرارتی فین تیوب (A)



Q = U × A × ΔTlm

حل برای سطح:

A = Q / (U × ΔTlm)

که:

A = سطح انتقال حرارت (m²)
U = ضریب انتقال حرارت کلی (W/m².K)
ΔTlm = اختلاف دمای لگاریتمی


اگر ضریب تصحیح وجود داشته باشد:


نام فرمول: سطح انتقال حرارت با ضریب اصلاح


Q = U × A × F × ΔTlm


A = Q / (U × F × ΔTlm)


که:


F = ضریب اصلاح هندسه مبدل

چند نکته‌ای که معمولاً بعداً گریبان مهندس را می‌گیرد:

U=500U = 500U=500 برای نفت–آب خوش‌بینانه است مگر اینکه جریان‌ها آشفته و مبدل تمیز باشند.
در طراحی واقعی، معمولاً ۱۰ تا ۳۰٪ سطح اضافه برای fouling و آینده در نظر می‌گیرند، یعنی این 31 متر مربع احتمالاً می‌شود 40.
اگر این مبدل پوسته–لوله است، این سطح خیلی زود تبدیل می‌شود به «چند لوله‌ی بیشتر، دردسر کمتر».


تجربه مهندسی:
سطح حدود 30–35 m² برای این بار حرارتی منطقی است. اگر سطح کمتر انتخاب شود، ΔT واقعی افزایش می‌یابد و افت فشار روی سیال بیشتر می‌شود.

طول و آرایش تیوب‌های مبدل حرارتی فین تیوب


نام فرمول: سطح خارجی لوله


A = π × D × L × N


حل برای طول:


L = A / (π × D × N)


که:


A = سطح کل انتقال حرارت (m²)

D = قطر خارجی لوله (m)

L = طول هر لوله (m)

N = تعداد لوله‌ها


محاسبه طول لوله با درنظر گرفتن فین


نام فرمول: طول لوله با افزایش سطح فین


Aeff = A × (1 + Fin%)


حل برای طول:


L = Aeff / (π × D × N)


که:


Aeff = سطح مؤثر با فین

Fin% = درصد افزایش سطح ناشی از فین

تجربه مهندسی:در مبدل حرارتی خنک کننده های روغن پالایشگاهی، طول ۵–۶ متر برای مبدل فین تیوب طبیعی است؛ انتخاب طول کوتاه‌تر معمولاً منجر به افزایش تعداد لوله‌ها و افت فشار بالاتر می‌شود.

جدول مشخصات فنی نمونه مبدل حرارتی فین تیوب

مقدارپارامتر
فین تیوب پوسته و لولهنوع مبدل
50 m³/h نفت سبکجریان پوسته
60 m³/h آبجریان لوله
150°Cدمای ورودی نفت
100°Cدمای خروجی نفت
79.6°CΔTlm
1239 kWبار حرارتی
31.1 m²سطح انتقال حرارت
50تعداد لوله
5.65 mطول لوله
Triangular Pitchآرایش لوله
آلومینیومی، افزایش سطح 40%فین
تجربه مهندسی:
این جدول نشان می‌دهد طراحی منطقی است و با تجربه واقعی واحدهای پالایشگاهی تطبیق دارد. نکته: این مقادیر باید قبل از خرید یا ساخت دوباره بررسی شوند، زیرا چگالی سیال، Cp و افت فشار عملی می‌توانند ±10٪ تغییر دهند.

 نمودار راندمان–دبی مبدل حرارتی فین تیوب

نمودار دبی - راندمان


X-axis: دبی نفت سبک (m³/h)
Y-axis: راندمان انتقال حرارت (%)
با افزایش دبی، راندمان کمی کاهش می‌یابد، اما با فین‌های مناسب، این کاهش محدود است (حدود 5–7٪)

تجربه مهندسی:
نمودار به مهندس نشان می‌دهد که سیستم در محدوده عملیاتی تغییر دبی هنوز پایدار است. اشتباه رایج: برخی فقط ΔTnominal را بررسی می‌کنند و نمودار واقعی راندمان را نمی‌سازند، بعداً با تغییر دبی مواجهه با افت راندمان شدید می‌شوند.

مبدل فین تیوب


محدودیت‌های مبدل حرارتی فین تیوب

 فشار عملی و تحمل پوسته مبدل حرارتی فین تیوب

مبدل‌های فین تیوب برای فشار متوسط و بالا مناسب هستند، اما پوسته کوچک یا مواد نامناسب باعث ترک یا نشت می‌شود.
تجربه مهندسی: در یکی از پالایشگاه‌ها، پوسته فولادی مبدل حرارتی پوسته و لوله با ضخامت کمتر از استاندارد انتخاب شد؛ تنها پس از ۶ ماه، ترک‌های موضعی ظاهر شد و خط مجبور به توقف کامل برای تعمیر شد.
نکته عملی: همیشه ضریب ایمنی 1.5–2 برای فشار پوسته اعمال شود.


 افت فشار سیال مبدل فین تیوب

آرایش بافل و طول لوله باید به دقت انتخاب شود.
تجربه مهندسی: کاهش فاصله بافل‌ها برای افزایش ΔTlm باعث افت فشار غیرقابل قبول روی سیال شد و پمپ‌ها با اضافه بار کار کردند.
اشتباه رایج: مهندسان تازه‌کار فقط ΔTlm را بهینه می‌کنند و افت فشار عملی را بررسی نمی‌کنند.


خوردگی و رسوب  مبدل حرارتی فین تیوب

سیالات خورنده یا آلوده به ذرات جامد می‌توانند فین‌ها و لوله‌ها را سریعاً خراب کنند.
تجربه مهندسی: در یک پروژه، نفت خام با سولفور بالا باعث خوردگی شدید فین‌های آلومینیومی شد و مبدل بعد از ۱ سال نیاز به تعویض کامل پیدا کرد.

راهکار عملی: انتخاب مواد مقاوم، پوشش‌ها و برنامه پاک‌سازی دوره‌ای.

در چنین شرایطی، انتخاب صحیح متریال و طراحی متناسب با شرایط فرآیند باید از مرحله مهندسی و ساخت تجهیز مورد توجه قرار گیرد. سازنده فین تیوب باید با بررسی نوع سیال، میزان خورندگی، دمای کاری، احتمال رسوب‌گذاری، شرایط محیطی و روش پاک‌سازی، جنس لوله و فین و همچنین نوع پوشش محافظ را متناسب با کاربرد تعیین کند. این رویکرد می‌تواند از خوردگی زودهنگام، افت راندمان انتقال حرارت و کاهش عمر مفید مبدل جلوگیری کرده و هزینه‌های تعمیر و تعویض را در طول دوره بهره‌برداری کاهش دهد.


ریسک های عملیاتی مبدل حرارتی فین تیوب

توقف خط تولید: اشتباه در اندازه‌گیری ΔT یا بار حرارتی واقعی باعث می‌شود مبدل نتواند گرما را منتقل کند و جریان‌های بعدی دچار اختلال شوند.
خرابی زودرس: اشتباه در آرایش تیوب‌ها یا بافل‌ها، یا طول کوتاه لوله‌ها باعث فشار و دمای غیرمجاز می‌شود.
هزینه نگهداری بالا: استفاده از مبدل حرارتی فین تیوب بدون در نظر گرفتن دسترسی برای تمیزکاری، هزینه تعمیر را دو تا سه برابر می‌کند.


مبدل فین تیوب


مقایسه با سیستم های جایگزین مبدل حرارتی فین تیوب

مبدل هواییمبدل صفحه‌ایمبدل فین تیوبویژگی
پایینمتوسطبالاراندمان در ΔT کم
محدودمحدودخوبتحمل فشار بالا
سختمتوسطآسانتعمیرپذیری
کمکممتوسطخوردگی
زیادکممتوسطفضا
بالاپایینمتوسطهزینه اولیه
متوسطضعیفخوبتطبیق با تغییر دبی
تجربه مهندسی:
مبدل صفحه‌ای برای ΔT بالا و جریان ثابت مناسب است، اما اگر جریان یا فشار متغیر باشد، افت راندمان سریع اتفاق می‌افتد.
مبدل هوایی فقط برای سیالات غیرخورنده و فشار پایین استفاده می‌شود، در پالایشگاه یا پتروشیمی کاربرد محدود دارد.
انتخاب اشتباه = هزینه نگهداری بالا + ریسک توقف خط.

اشتباهات رایج مهندسین و درس‌های عملی مبدل حرارتی فین تیوب

تنها نگاه به ΔTnominal: بعد از نصب متوجه می‌شوند که راندمان واقعی پایین‌تر است.
انتخاب طول کوتاه یا تعداد لوله کم: باعث افزایش افت فشار و راندمان پایین می‌شود.
فراموش کردن دسترسی تعمیر: در بسیاری از پروژه‌ها، بعد از نصب نمی‌توان تیوب‌ها یا فین‌ها را تمیز کرد.
مواد نامناسب برای سیال خورنده: باعث خوردگی زودرس و توقف ناگهانی خط می‌شود.
نادیده گرفتن تغییر دبی و فشار: مبدل بدون بررسی محدوده عملیاتی واقعی، ناکارآمد می‌شود.


تجربه مهندسی:
این اشتباه‌ها معمولا به دلیل کم‌تجربگی یا اعتماد بیش از حد به دیتاشیت‌ها رخ می‌دهند.
یک مهندس با تجربه قبل از طراحی، سناریوهای عملیاتی واقعی، کیفیت سیال و تغییرات دبی و دما را شبیه‌سازی می‌کند.


مبدل حرارتی فین تیوب


سوالات مهندسی مبدل حرارتی فین تیوب FAQ

✅ حداکثر اختلاف دمای مجاز بین سیال پوسته و لوله در Floating Head چیست؟
ΔT عملی معمولاً 30–50°C. بالاتر باعث تنش حرارتی تیوب‌ها و احتمال ترک یا خمش می‌شود. تجربه صنعتی: در پالایشگاه‌ها، 40°C عملی و ایمن است. اگر ΔT کمتر باشد، مبدل حرارتی صفحه‌ای یا صفحه‌ای واشردار ممکن است راندمان مشابه بدهد ولی فضای بیشتری می‌گیرد.
✅ چرا فین تیوب راندمان بالاتری نسبت به تیوب ساده دارد؟
فین‌ها سطح انتقال حرارت را 30–50% افزایش می‌دهند. تجربه: در ΔT کم (~20–30°C) بدون فین، انتقال کافی نیست. مبدل خورشیدی یا مبدل حرارتی الکتریکی ممکن است در شرایط مشابه، نیاز به طول بیشتر یا توان مصرفی بالاتر داشته باشند.
✅ حداکثر طول تیوب توصیه‌شده برای واحدهای پالایشگاهی چیست؟
حدود 5–6 m برای مبدل متوسط. طول بیشتر = نیاز به پشتیبانی و ریسک خمش. مبدل حرارتی هواخنک در همین شرایط، نیاز به فضای نصب بزرگتر و فن‌های اضافی دارد.
✅ آرایش لوله‌ها برای بهینه کردن راندمان کدام است؟
Triangular Pitch؛ راندمان بالاتر و افت فشار متوسط. Square Pitch فقط برای سیال‌های خورنده یا رسوب‌زا کاربرد دارد. تجربه: طراحی مناسب = کنترل گرفتگی و حفظ ΔT واقعی.
✅ حداکثر فشار عملی تیوب‌ها چقدر است؟
حدود 15–20 bar فولاد ضدزنگ. بالاتر = نیاز به آلیاژ مقاوم یا افزایش ضخامت. توجه: در مبدل صفحه‌ای واشردار، تحمل فشار معمولاً کمتر و نیاز به تقویت بیشتر است.
✅ چگونه افت فشار در پوسته و تیوب بر عملکرد تأثیر می‌گذارد؟
ΔP زیاد = کاهش جریان و افزایش انرژی پمپ. تجربه صنعتی: در نفت سبک–آب، افت ≤1 bar معمولی است. مبدل حرارتی خورشیدی یا الکتریکی معمولاً افت فشار کمتر است ولی راندمان محدود.
✅ چگونه طول عمر مبدل پیش‌بینی می‌شود؟
با بررسی خوردگی، رسوب و تنش حرارتی؛ معمولاً 10–15 سال با نگهداری مناسب. مبدل صفحه‌ای یا صفحه‌ای واشردار طول عمر کمتر دارد اگر تمیزکاری دوره‌ای انجام نشود.
✅ فاصله بین بافل‌ها چگونه تعیین می‌شود؟
0.2–0.5 × طول تیوب؛ کمتر = راندمان بالاتر ولی افت فشار زیاد، بیشتر = راندمان کمتر. تجربه: فاصله 0.3 × L متعادل است. مبدل حرارتی هواخنک به دلیل جریان هوای کم‌چگالی، فاصله تیوب‌ها بزرگ‌تر انتخاب می‌شود.
✅ حداکثر اختلاف فشار بین پوسته و تیوب؟
ΔP ≤ 2–3 bar. بالاتر = ریسک خمش و ترک تیوب‌ها. مبدل حرارتی صفحه‌ای واشردار معمولاً محدودیت ΔP کمتر دارد.
✅ حداکثر رسوب پذیری قابل قبول روی تیوب‌ها چیست؟
حدود 0.5 mm. بیشتر = افت حرارت >10–15% و افزایش ΔT. تجربه: برنامه تمیزکاری دوره‌ای ضروری است. مبدل خورشیدی یا الکتریکی نیاز به رسوب‌زدایی کمتر دارد ولی کنترل دما محدود است.
✅ چرا فین تیوب در تغییر دبی و ΔT متغیر عملکرد بهتری دارد؟
چون سطح حرارتی افزایش یافته و جریان بهتر هدایت می‌شود. تجربه: ±20% تغییر دبی قابل قبول است؛ مبدل صفحه ای یا صفحه‌ای واشردار در تغییر دبی شدید، راندمان افت می‌کند.
✅ چه مواد تیوب برای سیال خورنده مناسب است؟
فولاد ضدزنگ 316L یا نیکل آلیاژ. نفت سولفور بالا نیاز به نیکل آلیاژ دارد. مبدل هواخنک با سیال خورنده نیاز به پوشش یا آلیاژ مقاوم دارد.
✅ چگونه طول و تعداد تیوب را برای بار حرارتی بهینه کنیم؟
با فرمول (A = \pi d_o L N (1 + \text{افزایش فین})). طول کوتاه = افت فشار زیاد، طول بلند = هزینه بیشتر. تجربه: طول 5–6 m، 50–60 تیوب مناسب پالایشگاه متوسط.
✅ چرا Floating Head یا U-tube برای تعمیر مهم است؟
دسترسی آسان برای تمیزکاری و تعویض تیوب‌ها. مبدل صفحه ای واشردار در تمیزکاری سخت‌تر است، هزینه نگهداری بیشتر است.
✅ حداکثر دمای عملی برای پوسته مبدل چیست؟
حدود 200°C برای فولاد معمولی و آلیاژ آلومینیومی فین. بالاتر = نیاز به آلیاژ مقاوم به حرارت. مبدل خورشیدی معمولاً دمای کاری کمتر دارد.
