فناوری مبدل های فین تیوب؛ هسته اصلی بهبود راندمان در سیستم های هواخنک

۱۴۰۵/۰۲/۲۲18 دقیقه علمی146 مطالعهتیم مهندسی اکسرژی
فناوری مبدل های فین تیوب؛ هسته اصلی بهبود راندمان در سیستم های هواخنک

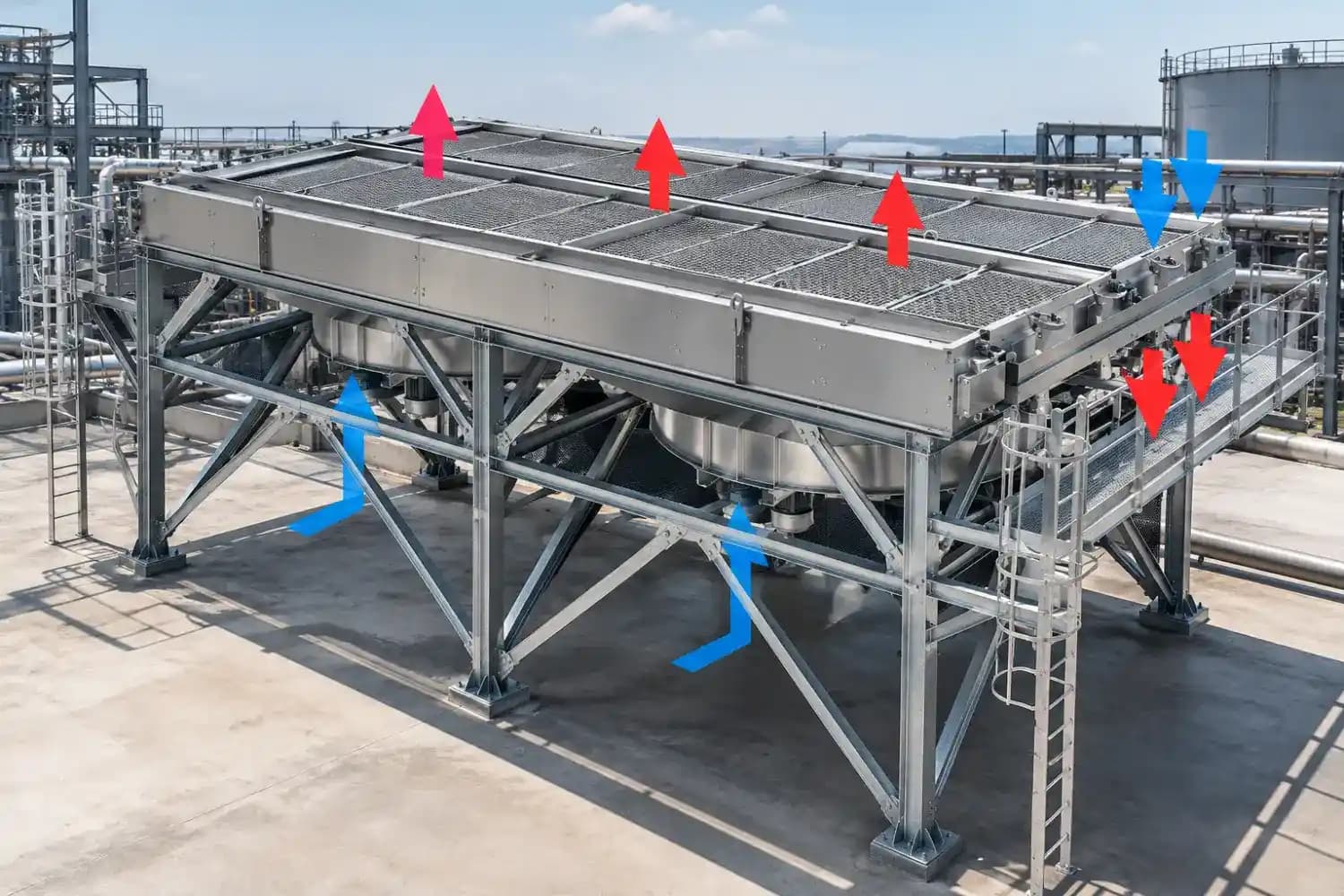

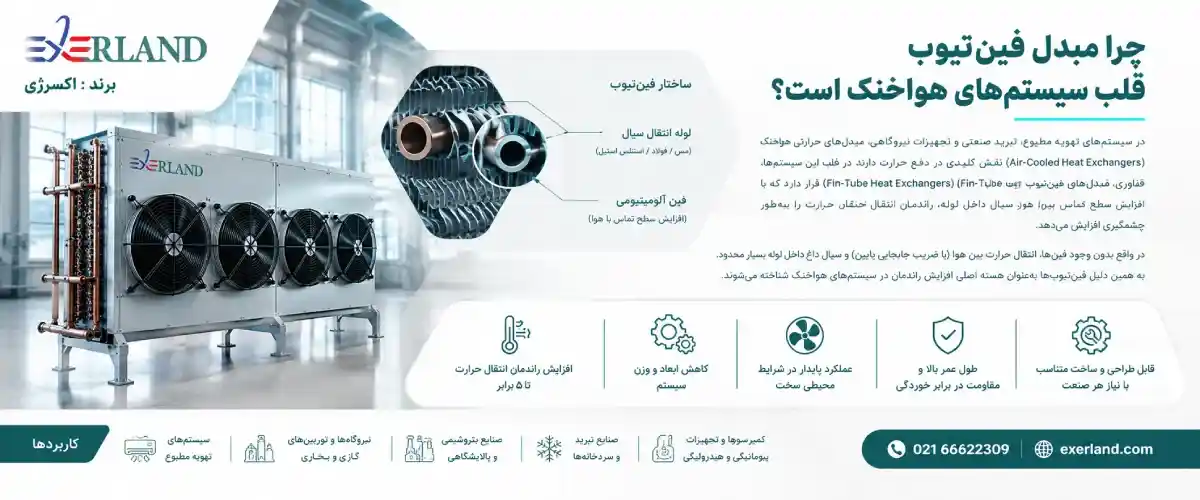

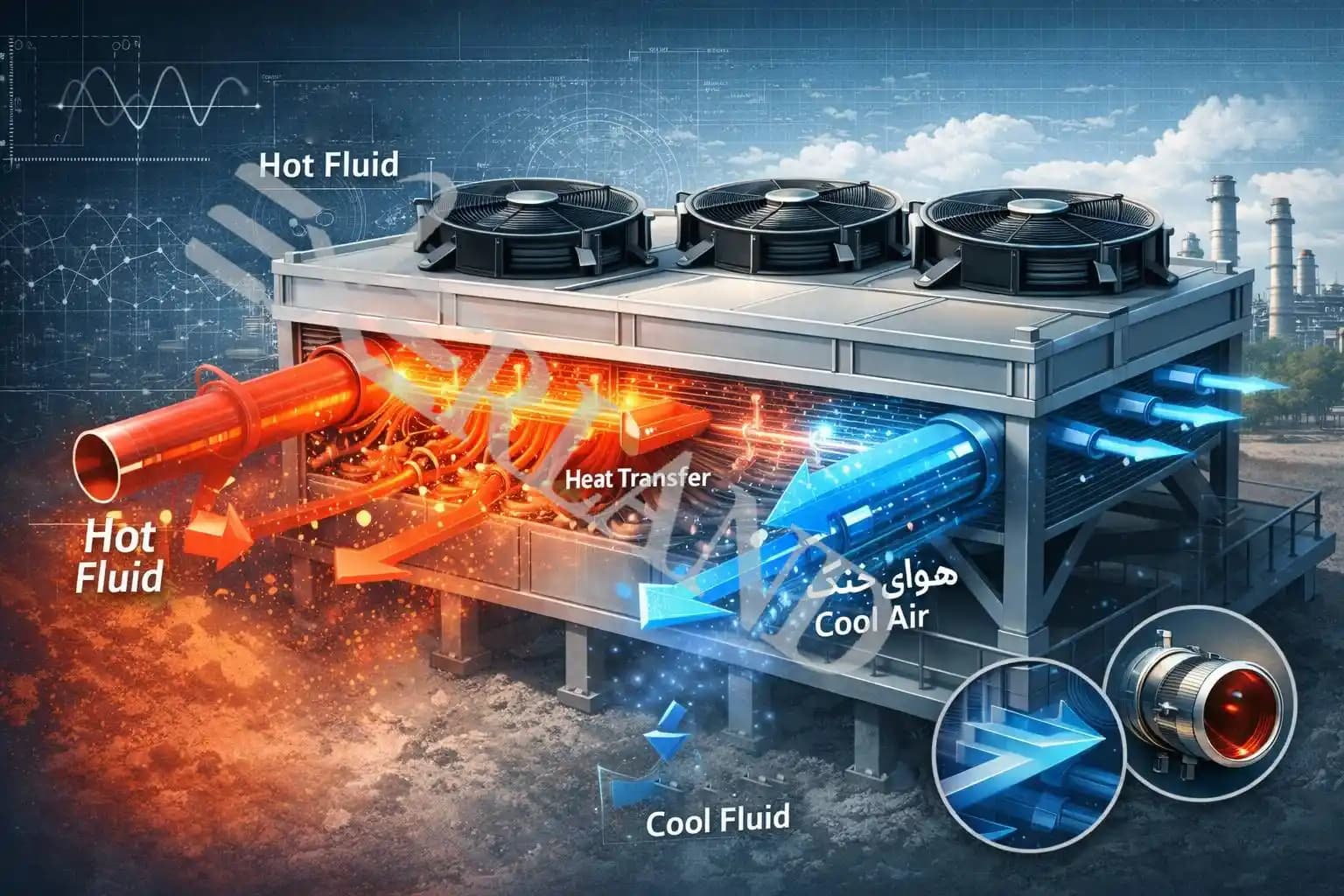

چرا مبدل فین‌تیوب قلب سیستم‌های هواخنک است؟

در سیستم‌های تهویه مطبوع، تبرید صنعتی و تجهیزات نیروگاهی، تولید کنننده مبدل های حرارتی هواخنک (Air-Cooled Heat Exchangers) نقش کلیدی در دفع حرارت دارند. در قلب این سیستم‌ها، فناوری مبدل‌های فین‌تیوب (Fin-Tube Heat Exchangers) قرار دارد که با افزایش سطح تماس بین هوا و سیال داخل لوله، راندمان انتقال حرارت را به‌طور چشمگیری افزایش می‌دهد.

در واقع بدون وجود فین‌ها، انتقال حرارت بین هوا (با ضریب جابجایی پایین) و سیال داغ داخل لوله بسیار محدود خواهد بود. به همین دلیل فین‌تیوب‌ها به‌عنوان هسته اصلی افزایش راندمان در سیستم‌های هواخنک شناخته می‌شوند.

چرا مبدل فین‌تیوب قلب سیستم‌های هواخنک است؟

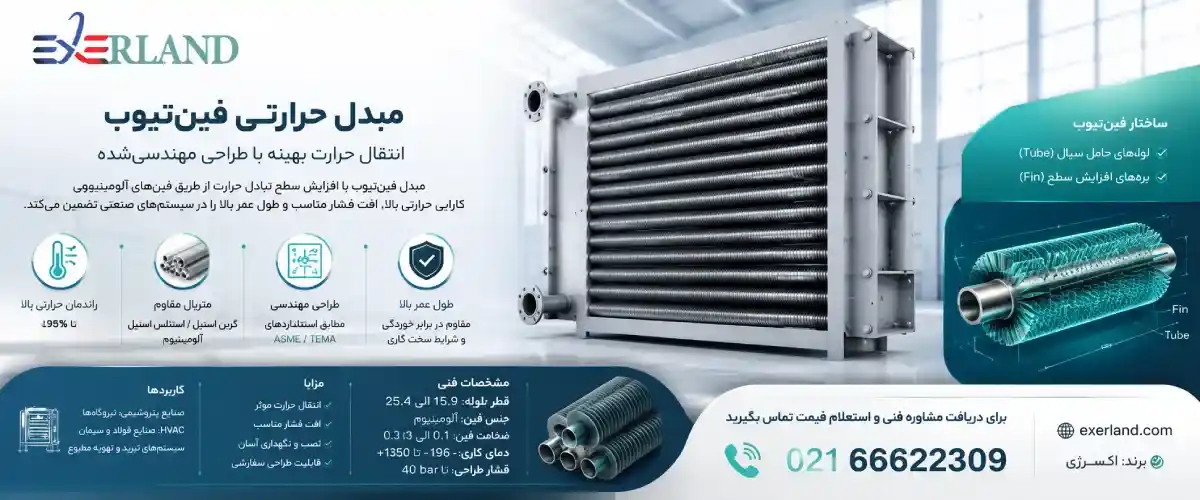

ساختار مبدل فین‌تیوب چیست؟

مبدل فین‌تیوب از دو جزء اصلی تشکیل شده است:

لوله‌های حامل سیال (Tube)
پره‌های افزایش سطح (Fin)

عملکرد کلی:

سیال گرم داخل لوله جریان دارد و هوا از بیرون روی سطح فین‌ها عبور می‌کند. فین‌ها سطح تماس را افزایش داده و مقاومت حرارتی سمت هوا را کاهش می‌دهند.از نظر ساختار انتقال حرارت، مبدل حرارتی فین پلیت نیز با هدف افزایش سطح مؤثر تبادل حرارت طراحی می‌شود، اما به‌جای استفاده از لوله‌های پره‌دار، از صفحات و فین‌های مهندسی‌شده برای بهبود انتقال حرارت بین سیالات بهره می‌برد. انتخاب بین مبدل فین‌تیوب و مبدل حرارتی فین پلیت به عواملی مانند نوع سیال، فشار کاری، محدودیت فضای نصب و راندمان مورد انتظار در فرآیند بستگی دارد و هر کدام در کاربردهای صنعتی مشخصی عملکرد بهینه‌ای ارائه می‌دهند.

ساختار مبدل فین‌تیوب چیست؟


تحلیل فیزیکی انتقال حرارت در مبدل فین‌تیوب

انتقال حرارت در این مبدل‌ها ترکیبی از سه مقاومت اصلی است:

مقاومت جابجایی سمت سیال داخل لوله
مقاومت هدایت در دیواره لوله و فین
مقاومت جابجایی سمت هوا

معادله کلی انتقال حرارت:

انتقال حرارت کلی در مبدل فین‌تیوب

Q = U * A_total * ΔT_lm

نکته مهندسی:
در اغلب سیستم‌های هواخنک، مقاومت سمت هوا (air side resistance) بیشترین سهم را در افت راندمان دارد، نه سمت سیال داخل لوله.

نقش فین‌ها در افزایش سطح انتقال حرارت

هدف اصلی فین‌ها افزایش سطح مؤثر انتقال حرارت است.


سطح مؤثر:

 سطح کل انتقال حرارت

A_total = A_tube + η_fin * A_fin

  • η_fin: راندمان فین
  • A_fin: سطح فین‌ها
تحلیل مهندسی:
اگرچه فین‌ها سطح را افزایش می‌دهند، اما همیشه 100٪ مؤثر نیستند. به دلیل افت دما در طول فین، راندمان فین کمتر از 1 است.

نقش فین‌ها در افزایش سطح انتقال حرارت


راندمان فین (Fin Efficiency) چیست؟

راندمان فین نشان می‌دهد که کل سطح فین چقدر در انتقال حرارت مؤثر است.

 راندمان فین

η_fin = tanh(mL) / (mL)

تحلیل:

  • فین بلندتر → سطح بیشتر اما راندمان کمتر
  • فین کوتاه‌تر → راندمان بالاتر اما سطح کمتر

این یک تجارت بین سطح و راندمان است.



بیشتر بخوانید: راهنمای نگهداری و سرویس اواپراتور پوسته و لوله چیلر صنعتی


ضریب انتقال حرارت کلی (U) در مبدل فین‌تیوب

 ضریب انتقال حرارت کلی

1/U = 1/hi + R_wall + 1/(η_fin * ho)

تحلیل مهندسی:

  • hi: ضریب سمت داخل لوله
  • ho: ضریب سمت هوا
  • η_fin: راندمان فین

در سیستم‌های هواخنک، معمولاً ho محدودکننده اصلی عملکرد است.


چرا سمت هوا محدودکننده راندمان است؟

هوای محیط دارای ویژگی‌های زیر است:

چگالی کم
ظرفیت حرارتی پایین
ضریب انتقال حرارت جابجایی پایین

در نتیجه:

انتقال حرارت سمت هوا ضعیف‌تر از سمت سیال است
فین‌ها برای جبران این ضعف طراحی شده‌انددر بسیاری از پروژه‌های صنعتی، مبدل حرارتی هوا خنک افقی نیز با هدف کاهش مصرف آب و بهینه‌سازی هزینه‌های عملیاتی مورد استفاده قرار می‌گیرد. این نوع مبدل با بهره‌گیری از جریان هوای محیط برای دفع حرارت، می‌تواند در کاربردهای مناسب مکمل سیستم‌های فین‌تیوب باشد. انتخاب بین مبدل فین‌تیوب و مبدل حرارتی هوا خنک افقی باید بر اساس ظرفیت حرارتی موردنیاز، شرایط اقلیمی، محدودیت‌های نصب و تحلیل اقتصادی پروژه انجام شود تا بیشترین بازگشت سرمایه (ROI) در طول دوره بهره‌برداری حاصل شود.

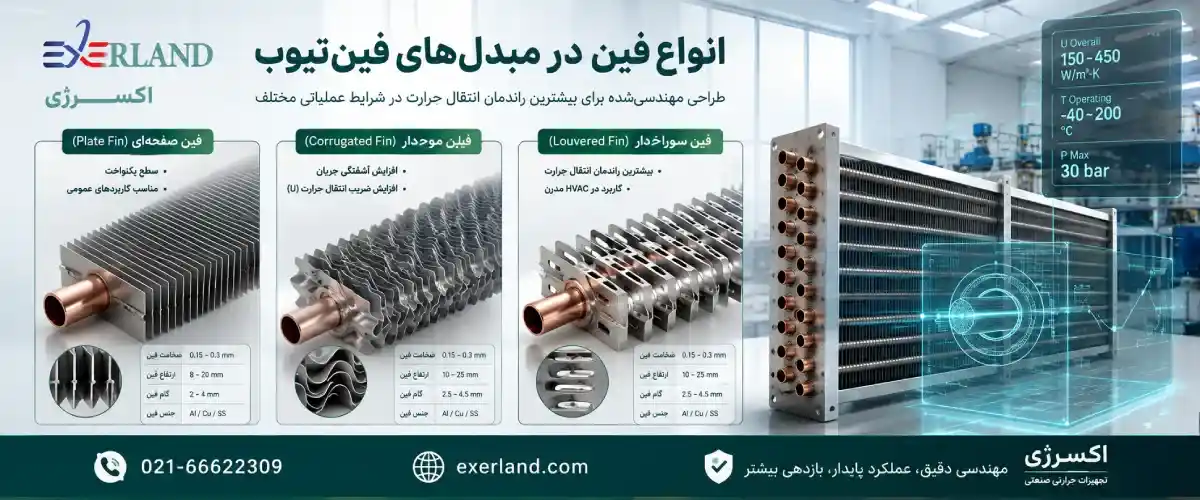

انواع فین در مبدل‌های فین‌تیوب

فین صفحه‌ای (Plate Fin)

سطح یکنواخت
مناسب کاربردهای عمومی

 فین موج‌دار (Corrugated Fin)

افزایش آشفتگی جریان
افزایش U

 فین سوراخ‌دار (Louvered Fin)

بیشترین راندمان انتقال حرارت
کاربرد در HVAC مدرن
انواع فین در مبدل‌های فین‌تیوب

اثر هندسه فین بر عملکرد حرارتی

پارامترهای کلیدی:

فاصله فین‌ها (Fin Pitch)
ضخامت فین
ارتفاع فین
زاویه لبه‌ها

تحلیل:

فاصله کمتر → سطح بیشتر ولی افت فشار بیشتر
فاصله بیشتر → افت فشار کمتر ولی راندمان کمتر

بیشتر بخوانید: مبدل حرارتی مسی | مرجع جامع مهندسی طراحی، انتخاب و بهره‌برداری صنعتی

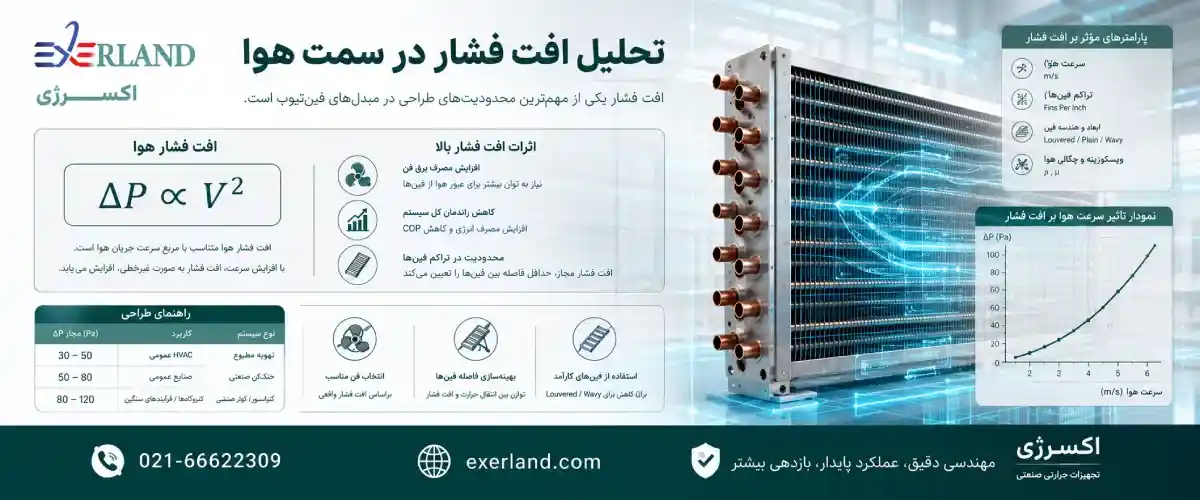

تحلیل افت فشار در سمت هوا

افت فشار یکی از مهم‌ترین محدودیت‌های طراحی است.

افت فشار هوا

ΔP ∝ (V^2)

اثرات:

افزایش مصرف برق فن
کاهش راندمان کل سیستم
محدودیت در تراکم فین‌ها
تحلیل افت فشار در سمت هوا

نقش فن در مبدل فین‌تیوب

فن وظیفه تأمین جریان هوا را دارد.


توان فن:

 توان فن

W_fan = (ΔP * Q_air) / η_fan

نکته:

هرچه فین‌ها متراکم‌تر باشند:

ΔP افزایش می‌یابد
مصرف برق فن بالا می‌رود
در مبدل حرارتی هواخنک عمودی نیز عملکرد فن نقش تعیین‌کننده‌ای در راندمان انتقال حرارت دارد. در این نوع مبدل، جریان هوا به‌صورت عمودی از میان لوله‌ها و فین‌ها عبور می‌کند و هرگونه انتخاب نادرست در ظرفیت فن یا توزیع نامناسب هوا می‌تواند باعث افزایش افت فشار، ایجاد نواحی با خنک‌کاری ضعیف و کاهش بازده حرارتی شود. به همین دلیل، در طراحی این مبدل‌ها، هماهنگی میان مشخصات فن، آرایش فین‌ها و دبی هوای موردنیاز از مهم‌ترین عوامل دستیابی به عملکرد پایدار و مصرف بهینه انرژی به شمار می‌رود.

بهینه‌سازی طراحی فین‌تیوب

هدف طراحی بهینه:

بیشترین انتقال حرارت
کمترین افت فشار
حداقل مصرف انرژی

روش‌های بهینه‌سازی:

استفاده از فین‌های لایه‌ای بهینه
افزایش آشفتگی جریان هوا
انتخاب فاصله مناسب فین
استفاده از مواد با هدایت بالا

مواد مورد استفاده در فین‌تیوب

لوله‌ها:

مس (Copper)
فولاد
آلیاژهای مقاوم به خوردگی

فین‌ها:

آلومینیوم (رایج‌ترین)
مس (در کاربردهای خاص)
فولاد ضدزنگ

تحلیل:

آلومینیوم به دلیل وزن کم و هدایت مناسب، رایج‌ترین گزینه است.


کاربردهای مبدل‌های فین‌تیوب

HVAC:

کندانسورهای هواخنک
اواپراتورها
هواسازها

صنایع:

پتروشیمی
نیروگاه‌ها
سردخانه‌ها

خودرو:

رادیاتور
کندانسور AC خودرو

این ساختار باعث می‌شود ضریب انتقال حرارت (U) در این نوع مبدل به طور قابل توجهی بالاتر از بسیاری از مبدل‌های متداول باشد. همچنین هنگام خرید کندانسور چیلر، بررسی ظرفیت انتقال حرارت، جنس صفحات یا لوله‌ها، افت فشار، شرایط کاری و کیفیت ساخت اهمیت زیادی دارد تا سیستم سرمایشی با بیشترین راندمان و کمترین مصرف انرژی عمل کند.

مزایای مبدل فین‌تیوب

افزایش سطح انتقال حرارت
کاهش ابعاد مبدل
عملکرد مناسب در هوا
ساختار ساده و قابل تولید
هزینه مناسب نسبت به راندمان

معایب و محدودیت‌ها

حساس به آلودگی و گرد و غبار
افت فشار بالا در طراحی‌های متراکم
نیاز به نگهداری دوره‌ای
کاهش راندمان در صورت گرفتگی فین‌ها

بیشتر بخوانید: طراحی و ساخت مبدل های حرارتی با بهره‌گیری از فناوری های نوین جهانی


پدیده Fouling در مبدل فین‌تیوب

رسوب‌گذاری یکی از مشکلات اصلی است.


اثرات:

کاهش U
افزایش افت فشار
کاهش ظرفیت حرارتی

تحلیل کاهش راندمان در زمان

 افت راندمان حرارتی

U(t) = U0 - kf * t


بهینه سازی صنعتی مبدل های فین تیوب

راهکارها:

پوشش ضد خوردگی
طراحی فین با آلودگی‌پذیری کم
افزایش فاصله مناسب فین
استفاده از جریان آشفته کنترل‌شده

چرا تحلیل اقتصادی در فین تیوب حیاتی است؟

در فازهای قبلی، رفتار ترمودینامیکی، انتقال حرارت و افت فشار در مبدل‌های فین‌تیوب بررسی شد. اما در صنعت واقعی (HVAC، نیروگاه، تبرید صنعتی)، تصمیم نهایی فقط بر اساس راندمان حرارتی گرفته نمی‌شود، بلکه بر اساس هزینه چرخه عمر (Life Cycle Cost) است.در بسیاری از کاربردهای صنعتی، عملکرد فن مستقیماً بر راندمان مبدل حرارتی لوله ای نیز تأثیر می‌گذارد؛ زیرا در مدل‌های هواخنک، میزان دبی هوای عبوری از روی لوله‌ها و فین‌ها تعیین‌کننده نرخ انتقال حرارت است. انتخاب صحیح ظرفیت فن و ایجاد توزیع یکنواخت جریان هوا، علاوه بر افزایش بازده حرارتی، از افزایش افت فشار، مصرف انرژی و ایجاد نقاط با خنک‌کاری نامناسب در سطح مبدل جلوگیری می‌کند.

مبدل فین‌تیوب اگرچه از نظر ساختار ساده به نظر می‌رسد، اما در بهره‌برداری واقعی یک سیستم انرژی‌بر است که هزینه آن از سه بخش اصلی تشکیل می‌شود:

مصرف برق فن (Air Side Energy)
افت راندمان به دلیل Fouling
هزینه تعمیر و نگهداری دوره‌ای

بررسی می‌کنیم چگونه طراحی فین‌تیوب مستقیماً روی اقتصاد انرژی سیستم اثر می‌گذارد.

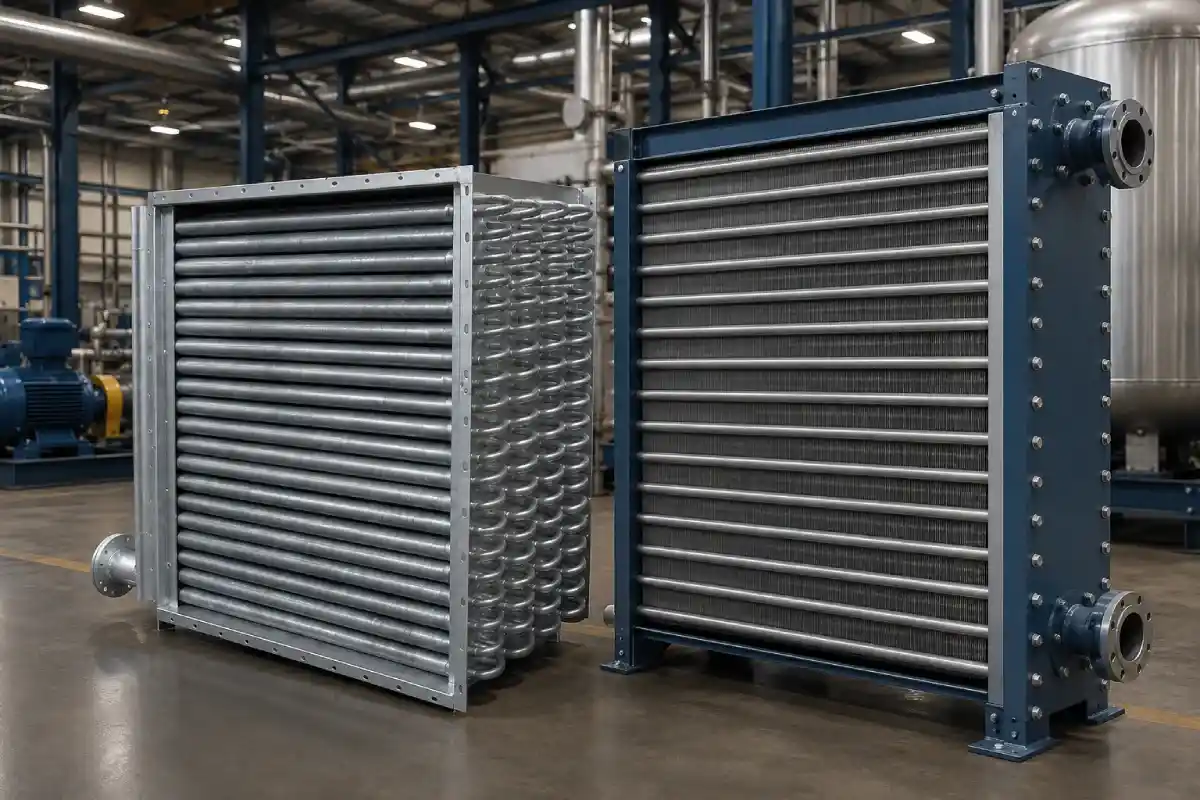

 مدل انرژی کل در مبدل فین‌تیوب

در سیستم‌های هواخنک، انرژی مصرفی فقط مربوط به انتقال حرارت نیست، بلکه توان فن نیز نقش کلیدی دارد.

توان کل سیستم:

 توان کل سیستم هواخنک

W_total = W_fan + W_pump + W_aux

تحلیل مهندسی:

W_fan → بزرگ‌ترین سهم (در سیستم‌های هواخنک)
W_pump → در سیستم‌های هیبریدی
W_aux → کنترل و تجهیزات جانبی
نتیجه:
در مبدل‌های فین‌تیوب، بهینه‌سازی فن مهم‌تر از بهینه‌سازی لوله‌ها است

 مدل انرژی کل در مبدل فین‌تیوب


هزینه انرژی سالانه

 هزینه انرژی سالانه

Cost_energy = W_total × Hours_year × Tariff

تحلیل:

در صنایع HVAC و نیروگاهی:

  • ساعات کار: 4000 تا 8000 ساعت در سال
  • هزینه برق: عامل اصلی OPEX
نکته کلیدی:
حتی افزایش کوچک در افت فشار هوا می‌تواند هزینه سالانه را به‌طور قابل توجهی افزایش دهد.

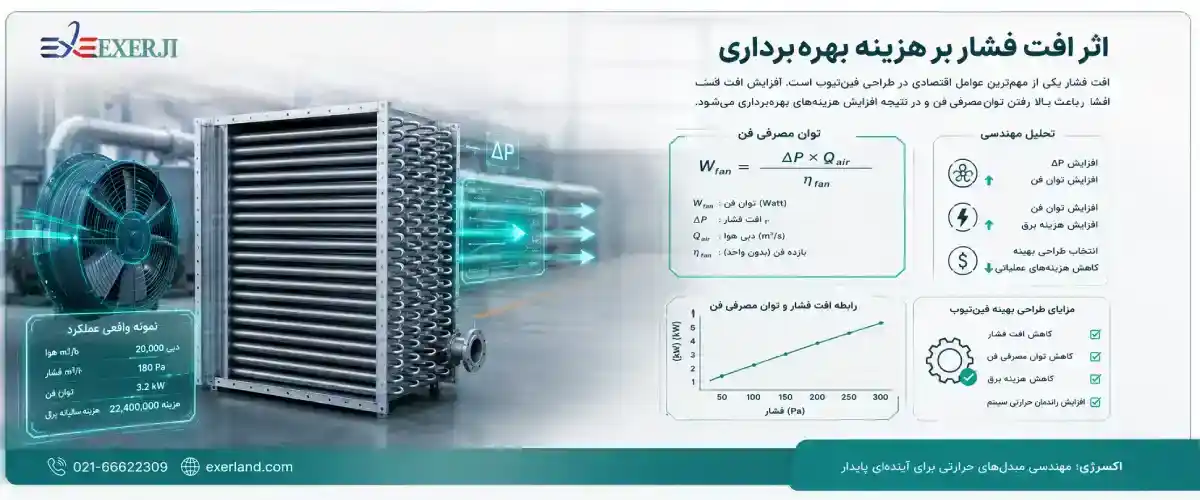

اثر افت فشار بر هزینه بهره‌برداری

افت فشار یکی از مهم‌ترین عوامل اقتصادی در طراحی فین‌تیوب است.در طراحی فین‌تیوب، افت فشار یکی از مهم‌ترین عوامل اقتصادی محسوب می‌شود، زیرا افزایش آن باعث بالا رفتن توان مصرفی پمپ یا فن و در نتیجه افزایش هزینه‌های بهره‌برداری خواهد شد. این موضوع در سیستم‌های تهویه مطبوع و مبدل حرارتی چیلر اهمیت بیشتری پیدا می‌کند؛ چراکه انتخاب مبدل با طراحی بهینه و افت فشار کنترل‌شده، علاوه بر بهبود راندمان انتقال حرارت، موجب کاهش مصرف انرژی، افزایش بازده کلی سیستم و کاهش هزینه‌های عملیاتی در بلندمدت می‌شود.


تحلیل مهندسی:

افزایش ΔP → افزایش توان فن
افزایش توان فن → افزایش هزینه برق
نتیجه:
طراحی فین متراکم اگرچه راندمان حرارتی را بالا می‌برد، اما ممکن است هزینه انرژی را به‌شدت افزایش دهد.

اثر افت فشار بر هزینه بهره‌برداری

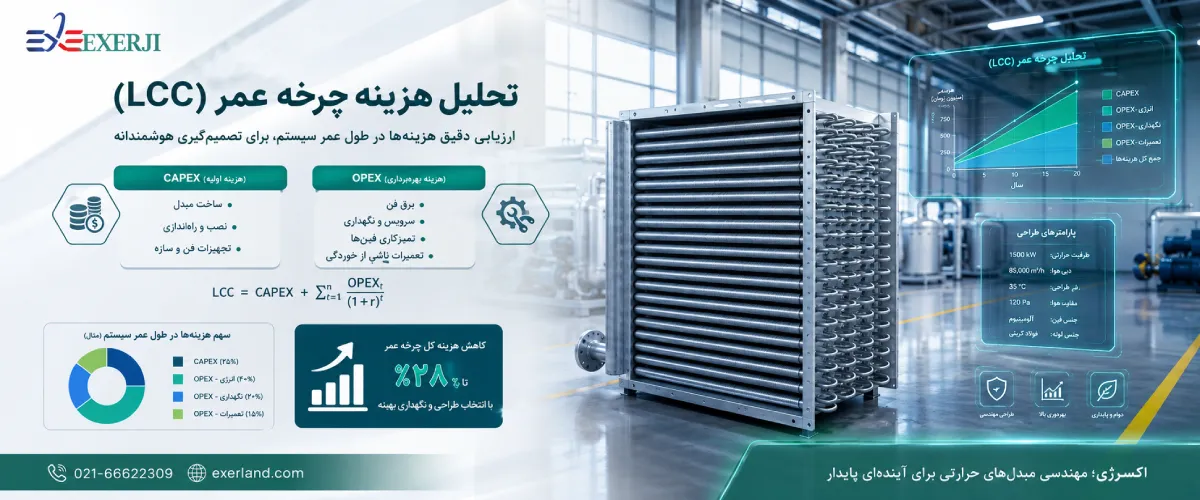

تحلیل هزینه چرخه عمر (LCC)

هزینه کل سیستم شامل:


 CAPEX (هزینه اولیه)

ساخت مبدل
نصب و راه‌اندازی
تجهیزات فن و سازه

 OPEX (هزینه بهره‌برداری)

برق فن
سرویس و نگهداری
تمیزکاری فین‌ها
تعمیرات ناشی از خوردگی

نکته مهندسی:
در مبدل‌های فین‌تیوب، OPEX معمولاً از CAPEX مهم‌تر است

تحلیل هزینه چرخه عمر (LCC)

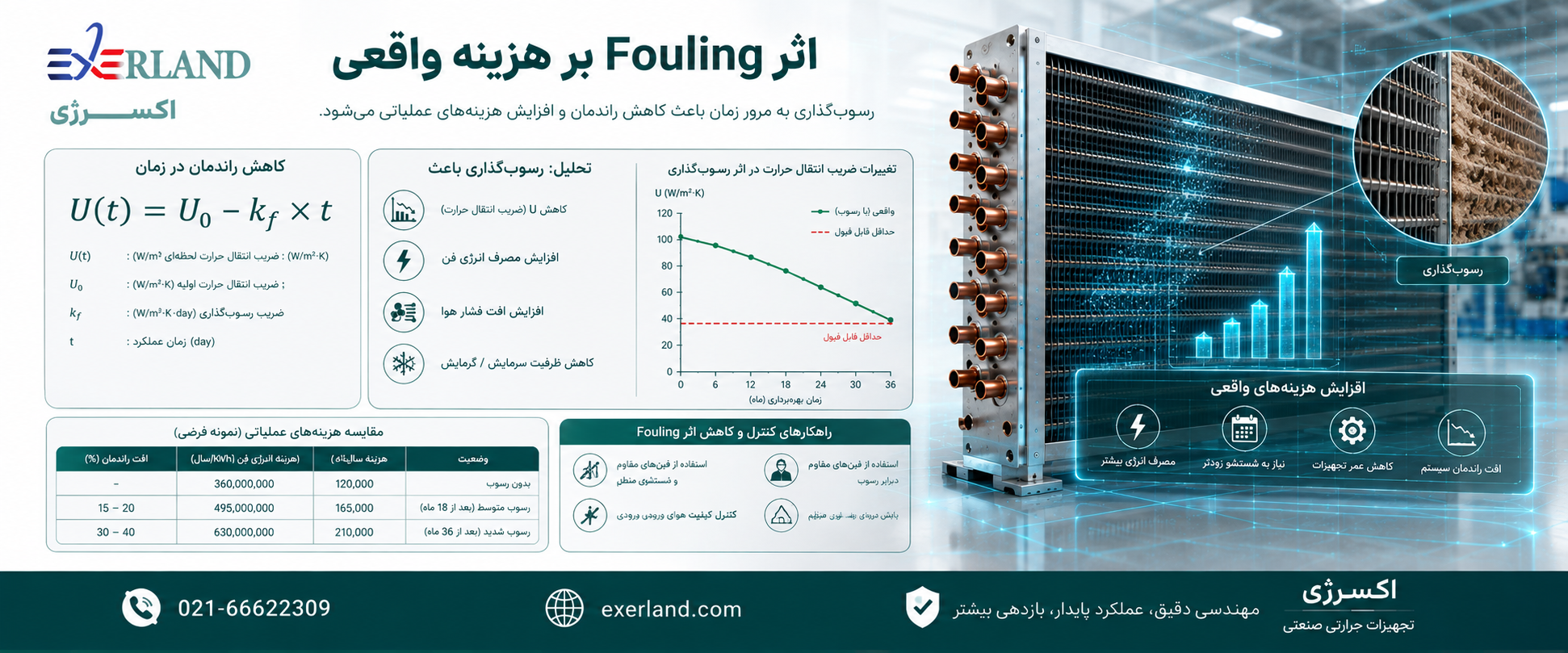

اثر Fouling بر هزینه واقعی


رسوب‌گذاری باعث:

کاهش U
افزایش مصرف انرژی فن
افزایش افت فشار
کاهش ظرفیت سرمایش/گرمایش
نتیجه:
Fouling یک عامل مستقیم افزایش هزینه عملیاتی است، نه فقط کاهش راندمان.

اثر Fouling بر هزینه واقعی


مقایسه اقتصادی مبدل فین تیوب با سایر مبدل‌ها

راندمان هواخنکنگهداریمصرف انرژیهزینه اولیهنوع مبدل
بالاسادهمتوسطکم تا متوسطFin-Tube
متوسطمتوسطکممتوسطPlate Heat Exchanger
متوسطپیچیدهمتوسطبالاShell & Tube
بسیار بالاحساسکممتوسطMicrochannel

تحلیل مهندسی:

Fin-Tube → اقتصادی برای هواخنک
Microchannel → راندمان بالاتر ولی حساس‌تر
Shell & Tube → مناسب سیالات صنعتی سنگین

مبدل های Fin-Tube به دلیل هزینه اولیه مناسب، نگهداری آسان و عملکرد مطلوب در سیستم‌های هواخنک، یکی از اقتصادی‌ترین گزینه‌ها برای بسیاری از کاربردهای صنعتی و تهویه مطبوع به شمار می‌روند. در مقابل، مبدل‌های Microchannel با وجود راندمان انتقال حرارت بالاتر، نسبت به آلودگی و شرایط کاری حساس‌تر هستند و به نگهداری دقیق‌تری نیاز دارند. همچنین، مبدل‌های Shell & Tube به دلیل استحکام بالا، انتخاب مناسبی برای سیالات با فشار و دمای بالا محسوب می‌شوند. در فرآیند انتخاب تجهیزات، بررسی شرایط کاری و مقایسه اقتصادی انواع مبدل‌ها اهمیت زیادی دارد؛ به همین دلیل، اگر فرآیند شما با سیالات دارای ذرات معلق، لجن یا رسوب سروکار دارد، خرید مبدل حرارتی اسپیرال می‌تواند گزینه‌ای مقرون‌به‌صرفه و کارآمد باشد، زیرا طراحی کانال‌های مارپیچی آن مقاومت بالایی در برابر گرفتگی داشته و هزینه‌های نگهداری و بهره‌برداری را در بلندمدت کاهش می‌دهد.

 بهینه‌سازی انرژی در طراحی فین‌تیوب

هدف طراحی بهینه:

بیشترین انتقال حرارت
کمترین افت فشار
حداقل مصرف برق

روش‌های بهینه‌سازی:

بهینه‌سازی هندسه فین

فاصله فین
ضخامت فین
ارتفاع فین

 افزایش راندمان جریان هوا

استفاده از فن‌های EC
طراحی یکنواخت جریان

 کاهش افت فشار

طراحی مسیر جریان بهینه
جلوگیری از تراکم بیش از حد فین

بیشتر بخوانید: تحلیل عملکرد انواع مبدل های حرارتی روغن


 نقش فن در اقتصاد سیستم

فن در مبدل فین‌تیوب بزرگ‌ترین مصرف‌کننده انرژی است.


توان فن:

 توان فن

W_fan = (ΔP × Q_air) / η_fan


تحلیل:

افزایش ΔP = افزایش هزینه برق
راندمان فن = عامل کلیدی کاهش هزینه
نتیجه:
انتخاب فن مناسب به اندازه طراحی فین مهم است.

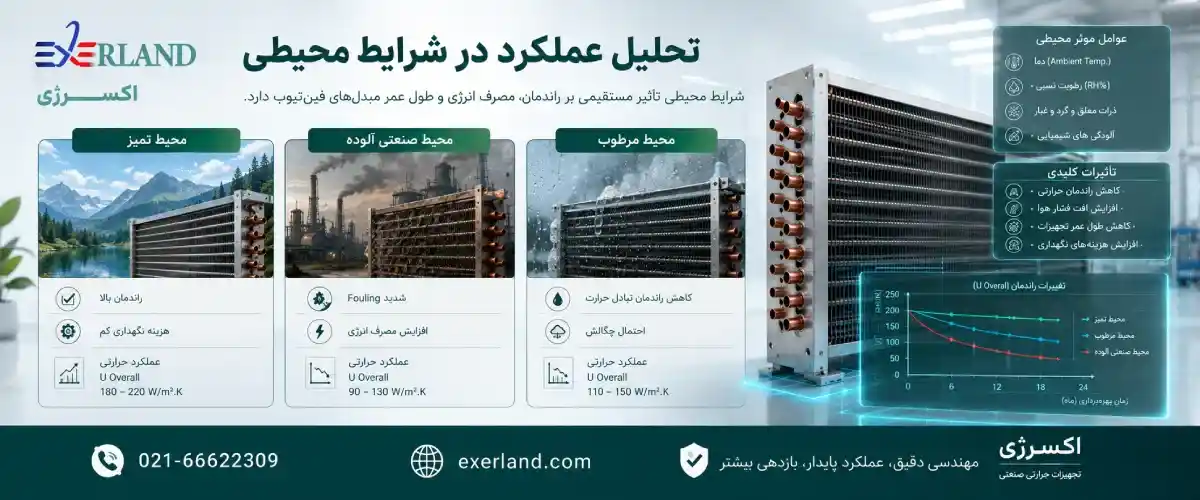

تحلیل عملکرد در شرایط محیطی

 محیط تمیز:

راندمان بالا
هزینه نگهداری کم

 محیط صنعتی آلوده:

Fouling شدید
افزایش مصرف انرژی

 محیط مرطوب:

کاهش راندمان تبادل حرارت
احتمال چگالش

بیشتر بخوانید: نقش چیلر صنعتی در صنایع نساجی و چرم و تاثیر آن بر کیفیت تولید

تحلیل عملکرد در شرایط محیطی


ROI (بازگشت سرمایه) در مبدل فین تیوب

بازگشت سرمایه

ROI = Saving_energy / Investment


صرفه‌جویی انرژی در فین‌تیوب از دو عامل می‌آید:

  • کاهش مصرف انرژی فن
  • افزایش راندمان انتقال حرارت

در طراحی بهینه، دوره بازگشت سرمایه معمولاً کوتاه است، مخصوصاً در سیستم‌های HVAC صنعتی.


در پروژه‌های صنعتی و تأسیساتی، خرید مبدل حرارتی الکتریکی زمانی اهمیت پیدا می‌کند که تأمین گرمایش دقیق، کنترل‌پذیر و مستقل از منابع حرارتی مرکزی موردنیاز باشد. این تجهیز با تبدیل مستقیم انرژی الکتریکی به حرارت، گزینه‌ای مناسب برای فرآیندهای صنعتی، خطوط تولید، صنایع غذایی، دارویی، شیمیایی، آزمایشگاهی و سیستم‌های تأسیسات است. انتخاب صحیح مبدل حرارتی الکتریکی با توجه به ظرفیت، توان، جنس متریال و شرایط بهره‌برداری، موجب افزایش راندمان انتقال حرارت، کنترل پایدار دما، کاهش اتلاف انرژی و بهینه‌سازی هزینه‌های عملیاتی می‌شود. همچنین طراحی مهندسی این تجهیزات، عملکرد مطمئن و یکنواخت را در شرایط کاری مختلف فراهم کرده و بهره‌وری فرآیندهای حرارتی را بهبود می‌بخشد.
برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electric-heat-exchanger


سوالات تخصصی و مهندسی مبدل‌های فین‌تیوب (Fin-Tube Heat Exchangers) در سیستم‌های هواخنک

✅ مبدل فین‌تیوب (Fin-Tube Heat Exchanger) چیست و چه کاربردی دارد؟
مبدل فین‌تیوب یک تجهیز انتقال حرارت است که از لوله‌های حامل سیال و پره‌های (فین) افزایش سطح تشکیل شده است. هدف اصلی آن افزایش سطح تماس بین هوا و سیال برای بهبود راندمان انتقال حرارت است. این مبدل‌ها در کندانسورها، اواپراتورها، رادیاتورها و سیستم‌های HVAC استفاده می‌شوند. عملکرد آن‌ها بر پایه افزایش سطح مؤثر و کاهش مقاومت حرارتی سمت هوا طراحی شده است.
✅ چرا مبدل فین‌تیوب در سیستم‌های هواخنک بیشترین کاربرد را دارد؟
در سیستم‌های هواخنک، هوا به‌عنوان سیال محیطی استفاده می‌شود که ضریب انتقال حرارت پایینی دارد. مبدل فین‌تیوب با افزایش سطح تماس از طریق فین‌ها این ضعف را جبران می‌کند. به همین دلیل در کندانسورهای هواخنک، چیلرهای خشک، رادیاتورها و HVAC صنعتی بیشترین کاربرد را دارد. این طراحی امکان دفع حرارت بالا بدون نیاز به آب یا برج خنک‌کننده را فراهم می‌کند.
✅ ضریب انتقال حرارت کلی (U) در فین‌تیوب چگونه محاسبه می‌شود؟
نام فرمول: ضریب انتقال حرارت کلی
1/U = 1/hi + R_wall + 1/(η_fin × ho)

در این رابطه hi ضریب انتقال حرارت سمت داخل لوله، ho سمت هوا و η_fin راندمان فین است. در سیستم‌های هواخنک، معمولاً ho محدودکننده اصلی است و طراحی فین مستقیماً بر U تأثیر می‌گذارد. افزایش U به معنی افزایش راندمان کلی مبدل است.
✅ راندمان فین (Fin Efficiency) چه مفهومی دارد؟
راندمان فین نشان می‌دهد چه مقدار از سطح فین واقعاً در انتقال حرارت مؤثر است. به دلیل افت دما در طول فین، تمام سطح آن در دمای یکسان عمل نمی‌کند. راندمان فین همیشه کمتر از 1 است و به طول، ضخامت و جنس فین بستگی دارد. طراحی بهینه فین باید بین افزایش سطح و حفظ راندمان تعادل ایجاد کند.
✅ چرا سمت هوا در مبدل فین‌تیوب محدودکننده اصلی است؟
زیرا هوا دارای چگالی و ظرفیت حرارتی پایین و ضریب جابجایی حرارتی ضعیف است. در مقابل، سیال داخل لوله معمولاً ضریب انتقال حرارت بالاتری دارد. بنابراین مقاومت حرارتی سمت هوا بیشترین سهم را در محدودیت عملکرد دارد و به همین دلیل فین‌ها برای جبران این ضعف طراحی شده‌اند.
✅ افت فشار (Pressure Drop) در فین‌تیوب چه اهمیتی دارد؟
نام فرمول: رابطه افت فشار
ΔP ∝ V²

افت فشار هوا مستقیماً روی توان مصرفی فن تأثیر می‌گذارد. هرچه فین‌ها متراکم‌تر باشند، سطح افزایش می‌یابد اما افت فشار نیز بیشتر می‌شود. این موضوع باعث افزایش مصرف انرژی و هزینه بهره‌برداری می‌شود. بنابراین طراحی باید بین راندمان حرارتی و افت فشار تعادل ایجاد کند.
✅ توان مصرفی فن در مبدل فین‌تیوب چگونه محاسبه می‌شود؟
نام فرمول: توان فن
W_fan = (ΔP × Q_air) / η_fan

در این رابطه ΔP افت فشار هوا، Q_air دبی هوا و η_fan راندمان فن است. این رابطه نشان می‌دهد که حتی افزایش کوچک در افت فشار می‌تواند مصرف انرژی سیستم را به‌طور قابل توجهی افزایش دهد.
✅ Fouling در مبدل فین‌تیوب چیست و چه اثری دارد؟
Fouling به تجمع گرد و غبار، رسوبات یا آلودگی روی سطح فین‌ها گفته می‌شود. این پدیده باعث کاهش ضریب انتقال حرارت و افزایش افت فشار می‌شود. نتیجه آن کاهش راندمان سیستم و افزایش مصرف انرژی فن است. در محیط‌های صنعتی و آلوده، Fouling یکی از مهم‌ترین عوامل افت عملکرد بلندمدت است.
✅ چگونه Fouling بر راندمان حرارتی تأثیر می‌گذارد؟
نام فرمول: کاهش راندمان در زمان
U(t) = U0 - kf × t

با گذشت زمان، رسوب‌گذاری باعث کاهش ضریب انتقال حرارت کلی (U) می‌شود. این کاهش به‌صورت خطی یا غیرخطی بسته به شرایط محیطی رخ می‌دهد و مستقیماً ظرفیت حرارتی مبدل را کاهش می‌دهد.
✅ چه عواملی در طراحی فین‌تیوب بیشترین تأثیر را دارند؟
مهم‌ترین عوامل شامل هندسه فین (ارتفاع، ضخامت و فاصله)، جنس مواد، سرعت جریان هوا، نوع سیال داخل لوله و شرایط محیطی هستند. هر تغییر در این پارامترها می‌تواند تعادل بین انتقال حرارت و افت فشار را تغییر دهد. طراحی صحیح نیازمند بهینه‌سازی همزمان این عوامل است.
✅ چرا افزایش بیش از حد تراکم فین همیشه مفید نیست؟
افزایش تراکم فین سطح انتقال حرارت را بالا می‌برد، اما همزمان افت فشار هوا را نیز افزایش می‌دهد. این موضوع باعث افزایش مصرف برق فن و کاهش بهره‌وری کلی سیستم می‌شود. بنابراین طراحی بهینه باید بین سطح مؤثر و انرژی مصرفی تعادل برقرار کند.
✅ چه موادی در ساخت فین‌تیوب استفاده می‌شود؟
لوله‌ها معمولاً از مس یا فولاد ساخته می‌شوند، در حالی که فین‌ها بیشتر از آلومینیوم هستند. آلومینیوم به دلیل وزن کم و هدایت حرارتی مناسب انتخاب رایج است. در کاربردهای خاص از فولاد ضدزنگ یا پوشش‌های مقاوم به خوردگی نیز استفاده می‌شود.
✅ نقش جریان هوا در عملکرد مبدل فین‌تیوب چیست؟
جریان هوا عامل اصلی انتقال حرارت در سمت بیرونی مبدل است. سرعت، یکنواختی و نوع جریان (لامینار یا آشفته) مستقیماً بر راندمان اثر دارد. جریان آشفته معمولاً انتقال حرارت را افزایش می‌دهد اما افت فشار بیشتری ایجاد می‌کند.
✅ چگونه می‌توان راندمان مبدل فین‌تیوب را افزایش داد؟
با بهینه‌سازی هندسه فین، استفاده از فین‌های موج‌دار یا لوورد، افزایش یکنواختی جریان هوا، کاهش Fouling و انتخاب فن مناسب می‌توان راندمان را افزایش داد. همچنین کنترل سرعت هوا نقش مهمی در بهینه‌سازی عملکرد دارد.
✅ تفاوت مبدل فین تیوب با مبدل صفحه ای چیست؟
مبدل فین‌تیوب برای سیستم‌های هواخنک مناسب‌تر است و در آن هوا نقش سیال خنک‌کننده دارد. مبدل‌های صفحه‌ای راندمان حرارتی بالاتری دارند اما معمولاً برای سیالات مایع-مایع استفاده می‌شوند. فین‌تیوب در شرایطی که هوا تنها عامل خنک‌کننده است کاربرد بیشتری دارد.
