چرا مبدل حرارتی روغن قلب سیستمهای حرارتی و صنعتی است؟
در هر سیستم صنعتی که با انتقال حرارت سر و کار دارد، مبدل حرارتی روغن (Oil Heat Exchanger) یکی از حیاتیترین اجزا محسوب میشود. چه در چیلرهای تراکمی، چه در توربینها، کمپرسورها، هیدرولیکهای صنعتی و خطوط تولید سنگین، روغن نقش همزمان روانکار و انتقالدهنده حرارت را ایفا میکند.
اگر کنترل دمای روغن بهدرستی انجام نشود، پیامدهای آن شامل موارد زیر خواهد بود:
- کاهش راندمان سیستم
- افزایش استهلاک قطعات مکانیکی
- افت ویسکوزیته روغن
- ایجاد کاویتاسیون در پمپها
- کاهش عمر کمپرسور در چیلرهای تراکمی
در نتیجه، طراحی و تحلیل عملکرد مبدل حرارتی روغن نهتنها یک موضوع تئوری، بلکه یک ضرورت کاملاً صنعتی و اقتصادی است.
مفهوم مبدل حرارتی روغن چیست؟
مبدل حرارتی روغن تجهیزی است که وظیفه دارد حرارت اضافی روغن را به یک سیال دیگر (آب، هوا یا مبرد) منتقل کند بدون اینکه دو سیال با هم مخلوط شوند. در بسیاری از سیستمهای صنعتی که کنترل دمای سیالات اهمیت بالایی دارد، انتخاب تجهیزات مناسب میتواند تأثیر مستقیمی بر راندمان کل مجموعه داشته باشد. به همین دلیل، مبدل حرارتی پوسته و لوله دو پاس به عنوان یکی از گزینههای قابل اعتماد برای فرآیندهای انتقال حرارت مورد استفاده قرار میگیرد.
تعریف ساده اما مهندسی:
تعریف مبدل حرارتی روغن:
دستگاهی برای انتقال انرژی حرارتی از روغن داغ به یک سیال خنککننده بدون تماس مستقیم دو سیال
انواع مبدلهای حرارتی روغن (Oil Heat Exchanger Types)
برای تحلیل عملکرد، ابتدا باید انواع آن را شناخت:
مبدل حرارتی پوسته و لوله (Shell & Tube)
پرکاربردترین نوع در صنایع سنگین و چیلرهای تراکمی بزرگ.

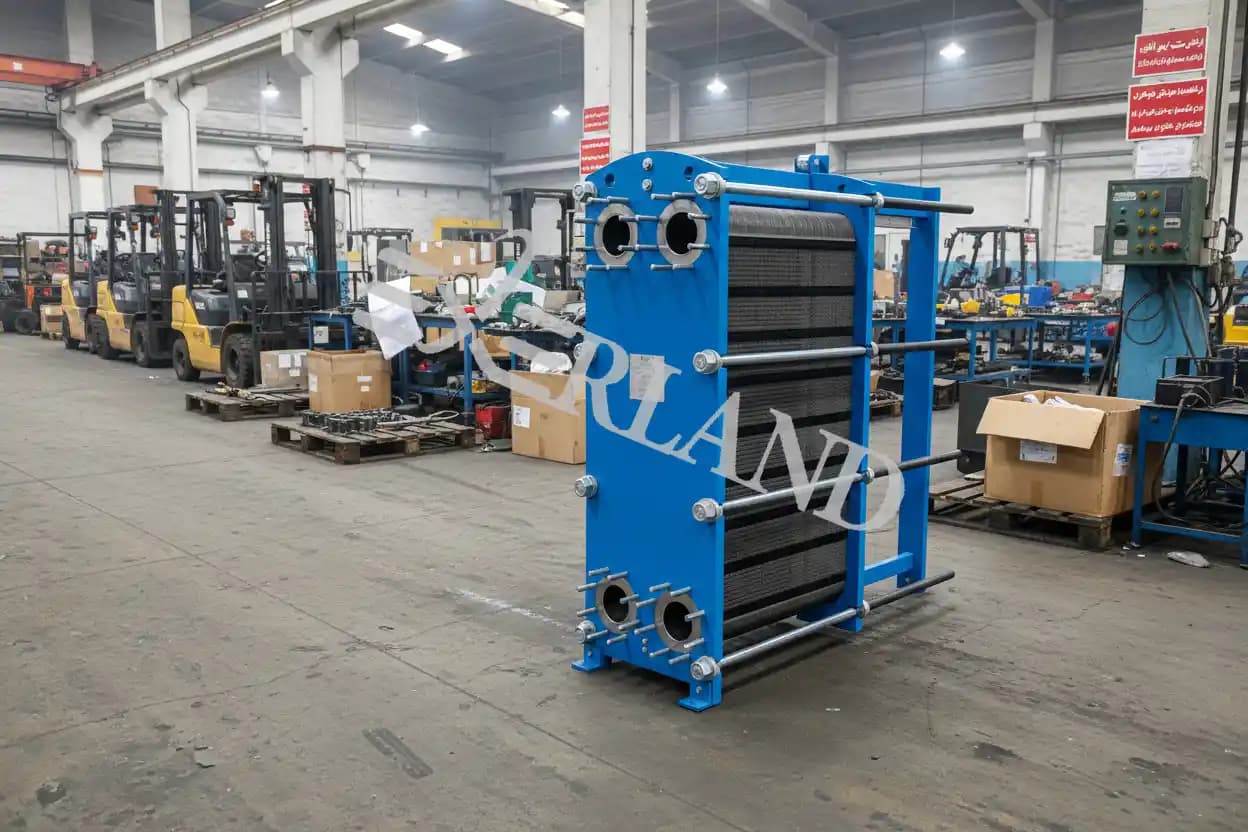

مبدل صفحهای (Plate Heat Exchanger)
با راندمان بالا و ابعاد فشرده، مناسب سیستمهای مدرن.
جهت استعلام قیمت روز هواساز اتاق تمیز و مشاوره با کارشناسان، کلیک کنید.
مبدل هواخنک (Air Cooled Oil Cooler)
استفاده از جریان هوا برای خنککاری روغن.
مبدل ترکیبی (Hybrid Systems)
ترکیب آب و هوا یا سیستم های چندمرحلهای.
جدول مقایسه انواع مبدل حرارتی روغن
| کاربرد | نگهداری | هزینه | راندمان حرارتی | نوع مبدل |
|---|---|---|---|---|
| صنایع سنگین | آسان | بالا | متوسط تا بالا | پوسته و لوله |
| چیلرها و HVAC | متوسط | متوسط | بسیار بالا | صفحهای |
| محیطهای بدون آب | آسان | پایین | متوسط | هواخنک |
| صنایع خاص | پیچیده | بسیار بالا | بسیار بالا | ترکیبی |
در پروژههای تهویه مطبوع صنعتی، مراکز تجاری بزرگ و فرآیندهای تولیدی، چیلر تراکمی آب خنک اسکرو اینورتر یکی از پیشرفتهترین راهکارها برای تأمین آب سرد با راندمان بالا محسوب میشود. این چیلرها با بهرهگیری از کمپرسور اسکرو اینورتر و کندانسور آبخنک، امکان کنترل دقیق ظرفیت، کاهش مصرف انرژی و عملکرد پایدار در بارهای مختلف را فراهم میکنند. به همین دلیل در ساختمانهای بزرگ، صنایع و پروژههای تأسیساتی که بهرهوری انرژی اهمیت بالایی دارد، بهطور گسترده مورد استفاده قرار میگیرند. برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/Chiller-Inverter-Screw-Water-Cooled-Compression
تحلیل عملکرد حرارتی مبدل روغن
عملکرد یک مبدل حرارتی روغن به چند عامل کلیدی وابسته است:
اختلاف دمای میان دو سیال (ΔT)
هرچه اختلاف دما بیشتر باشد، انتقال حرارت سریعتر خواهد بود.
اختلاف دمای موثر:
ΔT = T_hot - T_cold
ضریب انتقال حرارت کلی (U)
مهمترین پارامتر طراحی مبدلها.
text ضریب انتقال حرارت:
Q = U × A × ΔT_lm
که در آن:
- Q = نرخ انتقال حرارت
- U = ضریب کلی انتقال حرارت
- A = سطح انتقال حرارت
- ΔT_lm = اختلاف دمای لگاریتمی
دبی جریان روغن
افزایش دبی باعث افزایش ظرفیت انتقال حرارت میشود، اما افت فشار را نیز بالا میبرد.
ویسکوزیته روغن
روغنهای با ویسکوزیته بالا انتقال حرارت ضعیفتری دارند.
برای دریافت قیمت و اطلاعات فنی مبدل حرارتی صفحهای و انتخاب مناسب بر اساس ظرفیت و شرایط کاری، میتوانید با اکسرلند بهعنوان سازنده در ارتباط باشید و مشاوره تخصصی دریافت کنید.
نمودار عملکرد مفهومی مبدل حرارتی روغن
دمای روغن
│
│ *
│ * *
│ * *
│ * *
│____*_______*________ زمان
ورودی خروجی
این نمودار نشان میدهد که چگونه دمای روغن در طول عبور از مبدل کاهش مییابد.
فرمولهای کلیدی در تحلیل مبدل حرارتی روغن
توان حرارتی منتقل شده
توان حرارتی:
Q = m × Cp × (T_in - T_out)
- m = دبی جرمی روغن
- Cp = ظرفیت حرارتی ویژه روغن
راندمان مبدل حرارتی
راندمان مبدل:
η = (Q_actual / Q_max) × 100
عدد رینولدز (Re)
عدد رینولدز:
Re = (ρ × v × D) / μ
این عدد تعیین میکند جریان لامینار است یا توربولنت.
بیشتر بخوانید: مقایسه مبدل حرارتی مناسب استخر از دیدگاه مهندسی
نکات مهندسی مهم در طراحی و عملکرد مبدل روغن
در طراحی صنعتی، چند نکته حیاتی وجود دارد:
- استفاده از روغن با کیفیت بالا باعث افزایش راندمان میشود
- طراحی مسیر جریان باید از ایجاد نقاط مرده جلوگیری کند
- افت فشار باید در محدوده استاندارد باقی بماند
- انتخاب جنس مبدل (استیل، مس، آلومینیوم) تاثیر مستقیم بر راندمان دارد
مقایسه عملکردی مبدلها (دید مهندسی واقعی)
در سیستمهای چیلر تراکمی، انتخاب بین مبدل صفحهای و پوسته و لوله معمولاً به این صورت انجام میشود:
- اگر راندمان اولویت باشد → مبدل صفحهای
- اگر فشار و دوام مهم باشد → مبدل حرارتی پوسته و لوله
- اگر هزینه محدود باشد → هواخنک
معیارهای مهندسی انتخاب مبدل حرارتی روغن
انتخاب مبدل صرفاً بر اساس قیمت یا ابعاد انجام نمیشود، بلکه بر پایه چند پارامتر کلیدی است:
ظرفیت حرارتی مورد نیاز (Heat Load)
توان حرارتی مورد نیاز:
Q = m × Cp × (T_in - T_out)
این پارامتر مشخص میکند مبدل باید چه مقدار گرما را دفع کند. بهبود عملکرد حرارتی تجهیزات نیازمند استفاده از راهکارهایی است که بتوانند انرژی را با حداقل اتلاف منتقل کنند. در چنین شرایطی، مبدل حرارتی صفحه ای واشردار به دلیل سطح تبادل حرارتی مناسب و قابلیت سرویسپذیری مورد توجه قرار میگیرد.
نوع سیستم (Application Type)
- چیلر تراکمی → نیاز به راندمان بالا
- کمپرسور صنعتی → مقاومت در فشار بالا
- توربین → پایداری حرارتی
- هیدرولیک → ابعاد کوچک و پاسخ سریع
محدودیت افت فشار (Pressure Drop)
افت فشار مجاز:
ΔP ≤ ΔP_max (design limit)
افزایش افت فشار = افزایش مصرف انرژی پمپ
دمای کاری روغن
روغنهای صنعتی معمولاً در بازه:
- 40°C تا 120°C کار میکنند
- در کمپرسورها حتی تا 140°C
فرآیند طراحی مبدل حرارتی روغن (Engineering Design Flow)
مرحله 1: تعیین بار حرارتی (Q)
مرحله 2: انتخاب سیال خنککننده (آب / هوا)
مرحله 3: تعیین ΔT ورودی و خروجی
مرحله 4: انتخاب نوع مبدل
مرحله 5: محاسبه سطح انتقال حرارت (A)
مرحله 6: بررسی افت فشار
مرحله 7: بهینهسازی طراحی
محاسبه سطح مبدل (Design Core Equation)
سطح انتقال حرارت:
A = Q / (U × ΔT_lm)
نکته مهندسی:
- اگر A زیاد شود → هزینه بالا میرود
- اگر A کم شود → دمای روغن کنترل نمیشود
پس طراحی یعنی تعادل بین هزینه و راندمان
برای بررسی مشخصات فنی و خرید مبدل حرارتی لوله مارپیچ متناسب با نیاز پروژه، کلیک کنید.
انتخاب نوع مبدل حرارتی روغن بر اساس شرایط واقعی
چیلرهای تراکمی صنعتی
- بهترین انتخاب: مبدل صفحهای یا پوسته و لوله فشرده
- دلیل: راندمان بالا + کنترل دقیق دما
کمپرسورهای اسکرو
- بهترین انتخاب: مبدل پوسته و لوله
- دلیل: تحمل فشار + کارکرد مداوم
سیستمهای هیدرولیک
- بهترین انتخاب: هواخنک (Oil Cooler فندار)
- دلیل: ابعاد کوچک + نصب آسان
جدول تصمیم گیری مهندسی انتخاب مبدل
| دلیل | نوع پیشنهادی مبدل | شرایط سیستم |
|---|---|---|
| سطح انتقال زیاد | صفحهای | راندمان بالا |
| مقاومت مکانیکی | پوسته و لوله | فشار بالا |
| فشرده و سبک | هواخنک | فضای محدود |
| اقتصادی | هواخنک ساده | هزینه کم |
تحلیل عملکرد واقعی (Engineering Insight)
در طراحی صنعتی، همیشه یک تضاد وجود دارد:
- افزایش راندمان → افزایش سطح مبدل → افزایش هزینه
- کاهش هزینه → کاهش سطح → افزایش دمای روغن
هدف مهندسی:
رسیدن به نقطه بهینه (Optimization Point)
نمودار رابطه راندمان و هزینه طراحی
راندمان
│ *
│ *
│ *
│ *
│*___________ هزینه
نقطه بهینه جایی است که افزایش هزینه دیگر باعث افزایش معنیدار راندمان نمیشود.
اثر ویسکوزیته روغن در طراحی مبدل
ویسکوزیته یکی از مهمترین عوامل پنهان در طراحی است.
μ ↑ → Re ↓ → انتقال حرارت ضعیفتر
یعنی:
- روغن غلیظتر = انتقال حرارت سختتر
- نیاز به سطح مبدل بیشتر
عدد رینولدز و نوع جریان در مبدل روغن
عدد رینولدز:
Re = (ρ × v × D) / μ
تفسیر مهندسی:
- Re < 2300 → جریان لامینار (ضعیف)
- Re > 4000 → جریان توربولنت (بهینه برای انتقال حرارت)
نکته مهم طراحی در چیلرهای تراکمی
در چیلرهای صنعتی:
- دمای روغن نباید از حد مشخصی بالاتر برود
- هر 10 درجه افزایش دما → کاهش شدید عمر کمپرسور
- طراحی مبدل باید همیشه “Overdesign کنترلشده” داشته باشد
برای خرید مستقیم مبدل حرارتی دوار از سازنده مبدل و چیلر دریافت مشاوره مهندسی، کلیک کنید.
تحلیل عملکرد انواع مبدلهای حرارتی روغن در سیستمهای صنعتی
شبیهسازی عملکرد، افت راندمان، و مقایسه مهندسی در شرایط واقعی کاری
وقتی طراحی روی کاغذ با واقعیت تفاوت پیدا میکند
در فاز 2 ما مبدل را طراحی کردیم، اما در دنیای واقعی، هیچ سیستمی دقیقاً مطابق طراحی تئوری عمل نمیکند.
در عمل، عواملی مثل:
- رسوب (Fouling)
- تغییر ویسکوزیته روغن در دما
- افت فشار واقعی
- نوسان دبی
- و شرایط محیطی
باعث میشوند عملکرد مبدل از مقدار ایدهآل فاصله بگیرد.
این مرحله دقیقاً جایی است که تحلیل عملکرد واقعی (Performance Analysis) وارد میشود. کنترل دمای روغن در تجهیزات صنعتی نقش مهمی در افزایش طول عمر قطعات مکانیکی دارد. به همین علت، مبدل حرارتی پوسته و لوله تک پاس در بسیاری از مدارهای انتقال حرارت به عنوان راهکاری مطمئن شناخته میشود.
ضریب رسوب (Fouling Factor) و اثر آن بر راندمان
یکی از مهمترین عوامل افت عملکرد مبدلهای روغن، تشکیل رسوب روی سطح انتقال حرارت است.
text مقاومت حرارتی کل:
R_total = 1/U_clean + R_fouling
نتیجه مهندسی:
- افزایش رسوب → کاهش U
- کاهش U → کاهش ظرفیت انتقال حرارت
مدل افت راندمان واقعی مبدل
در شرایط واقعی، راندمان از حالت ایدهآل فاصله میگیرد:
راندمان واقعی:
η_actual = η_design × (1 - Fouling Loss - Viscosity Loss - Flow Loss)
نمودار افت راندمان در طول زمان
راندمان
100% |\
| \
90% | \
| \
80% | \____ زمان
|___________
t
تفسیر:
- در شروع: عملکرد نزدیک به طراحی
- با گذشت زمان: افت ناشی از رسوب و تغییر شرایط جریان
برای دریافت مشخصات فنی مبدل حرارتی فین پلیت متناسب با نیاز پروژه، کلیک کنید.
تحلیل افت فشار واقعی در مبدل روغن
افت فشار یکی از مهمترین پارامترهای پنهان در عملکرد سیستم است.
text افت فشار:
ΔP ∝ (f × L × ρ × v²) / D
اثرات افزایش افت فشار:
- افزایش توان مصرفی پمپ
- افزایش دمای روغن
- کاهش دبی واقعی
مقایسه عملکردی مبدلها در شرایط واقعی (Real Operating Condition)
مبدل پوسته و لوله
- مقاومت بالا در برابر فشار
- افت راندمان کم در زمان
- اما حساس به رسوب داخلی
مبدل صفحهای
- راندمان اولیه بسیار بالا
- اما افت سریعتر در صورت رسوب
- نیاز به نگهداری دقیق
هواخنک (Oil Cooler)
- وابسته به دمای محیط
- افت راندمان در تابستان شدید
- اما نگهداری ساده
جدول مقایسه عملکرد واقعی
| پایداری عملکرد | حساسیت به رسوب | افت راندمان در زمان | راندمان اولیه | نوع مبدل |
|---|---|---|---|---|
| بالا | متوسط | کم | متوسط | پوسته و لوله |
| متوسط | بالا | زیاد | بسیار بالا | صفحهای |
| وابسته به محیط | کم | متوسط | متوسط | هواخنک |
در صنایع مختلف، دستگاه تصفیه صنعتی UF مدل EX-UF400 یکی از راهکارهای مؤثر برای حذف ذرات معلق، کدورت، باکتریها و آلایندههای موجود در آب محسوب میشود. این سیستم با بهرهگیری از فناوری اولترافیلتراسیون (UF)، کیفیت آب را بهبود بخشیده و از تجهیزات صنعتی در برابر رسوب و آلودگی محافظت میکند. راندمان بالا، بهرهبرداری آسان و قابلیت استفاده در کاربردهای مختلف صنعتی و تأسیساتی، این دستگاه را به گزینهای مناسب برای فرآیندهای تصفیه آب تبدیل کرده است. برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/industrial-water-purifier-with-uf-filter
مدل شبیه سازی انتقال حرارت در روغن (Simulation Model)
در مهندسی پیشرفته، عملکرد مبدل با مدلهای عددی بررسی میشود.
text معادله انرژی:
Q = m × Cp × (T_in - T_out)
اما در شبیهسازی واقعی:
- Cp تابع دما است
- μ (ویسکوزیته) تابع دما است
- U ثابت نیست
نمودار تغییر ویسکوزیته روغن با دما
ویسکوزیته
│\
│ \
│ \
│ \
│ \____ دما
تحلیل:
- افزایش دما → کاهش ویسکوزیته
- کاهش ویسکوزیته → افزایش Re → بهبود انتقال حرارت
عدد ناسلت (Nusselt Number) و عملکرد واقعی
عدد ناسلت:
Nu = h × D / k
تفسیر مهندسی:
- Nu بالا → انتقال حرارت قویتر
- Nu پایین → محدودیت در انتقال حرارت
مقایسه راندمان تئوری و واقعی
حالت ایدهآل:
- جریان کامل توربولنت
- بدون رسوب
- روغن پایدار
حالت واقعی:
- جریان غیر یکنواخت
- رسوب سطحی
- تغییر خواص روغن
نمودار مقایسه عملکرد
راندمان
100% |──────── تئوری
90% |\
80% | \_____ واقعی
|___________
برای بررسی مشخصات فنی و خرید مبدل حرارتی لوله ای متناسب با نیاز پروژه، کلیک کنید.
تحلیل اقتصادی عملکرد و هزینه چرخه عمر مبدلها
در مهندسی واقعی، فقط عملکرد مهم نیست؛ هزینه انرژی نیز مهم است.
رابطه کلیدی:
هزینه کل:
Cost_total = Energy_cost + Maintenance_cost + Downtime_cost
نتیجه مهندسی مهم
گاهی یک مبدل با راندمان بالاتر:
- هزینه نگهداری بیشتری دارد
- در طول زمان اقتصادی نیست
بنابراین انتخاب درست = تعادل بین:
- راندمان
- پایداری
- هزینه چرخه عمر (LCC)
