چگونه بهترین مبدل حرارتی موتورخانه را انتخاب کنیم؟ راهنمای تخصصی و کاربردی

در مبدل های حرارتی صنعتی، افزایش سطح انتقال حرارت معمولاً باعث افزایش غیرخطی هزینه ساخت می‌شود. برای آشنایی با انواع مبدل حرارتی لوله ای و سایر تجهیزات انتقال حرارت می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/tublerheat-exchanger

انواع مبدل حرارتی موتورخانه | مقایسه کامل مبدل صفحه‌ای، پوسته و لوله و سایر مدل‌ها

انتخاب نوع مبدل حرارتی موتورخانه یکی از مهم‌ترین تصمیماتی است که در مرحله طراحی یا بازسازی سیستم تأسیسات ساختمان گرفته می‌شود. بسیاری از مشکلاتی که در آینده به شکل افت دمای آب گرم مصرفی، افزایش مصرف گاز، هزینه‌های بالای نگهداری و خرابی تجهیزات ظاهر می‌شوند، در واقع ریشه در انتخاب اشتباه نوع مبدل حرارتی دارند.

اگرچه در نگاه اول تمامی مبدل‌های حرارتی وظیفه مشابهی دارند و آن انتقال انرژی حرارتی از یک سیال به سیال دیگر است، اما از نظر ساختار، راندمان، افت فشار، ظرفیت حرارتی، فضای نصب و هزینه نگهداری تفاوت‌های قابل توجهی با یکدیگر دارند.

در پروژه‌های مدرن امروزی، شناخت مزایا و محدودیت‌های هر نوع مبدل حرارتی به مهندسان کمک می‌کند تا بهترین گزینه را متناسب با شرایط پروژه انتخاب کنند.

دسته بندی انواع مبدل حرارتی موتورخانه

مبدل‌های حرارتی مورد استفاده در موتورخانه‌ها را می‌توان به چند گروه اصلی تقسیم کرد:

بیشتر بخوانید: کاربردهای صنعتی و نکات طراحی کلیدی مبدل حرارتی بخار پیشرو در سیستم های فرآیندی

مبدل حرارتی صفحه ای (Plate Heat Exchanger)

در حال حاضر مبدل صفحه‌ای محبوب‌ترین و پرکاربردترین نوع مبدل حرارتی در موتورخانه ساختمان‌های مسکونی، اداری و تجاری محسوب می‌شود.

در این نوع مبدل، تعداد زیادی صفحه فلزی نازک روی یکدیگر قرار می‌گیرند و سیالات از کانال‌های مجزا عبور می‌کنند. به دلیل سطح تماس بسیار زیاد، انتقال حرارت با راندمان فوق‌العاده بالایی انجام می‌شود.

نحوه عملکرد مبدل صفحه‌ای

آب گرم دیگ از یک سمت وارد می‌شود و آب سرد مصرفی از سمت دیگر جریان پیدا می‌کند.

حرارت از طریق صفحات استیل منتقل شده و بدون اختلاط سیالات، آب مصرفی گرم می‌شود.

مزایای مبدل حرارتی صفحه‌ای

• راندمان انتقال حرارت بسیار بالا

• ابعاد کوچک

• وزن کم

• نصب آسان

• تعمیرات ساده

• امکان افزایش ظرفیت با افزودن صفحات

• مصرف انرژی کمتر

• پاسخ سریع به تغییرات بار حرارتی

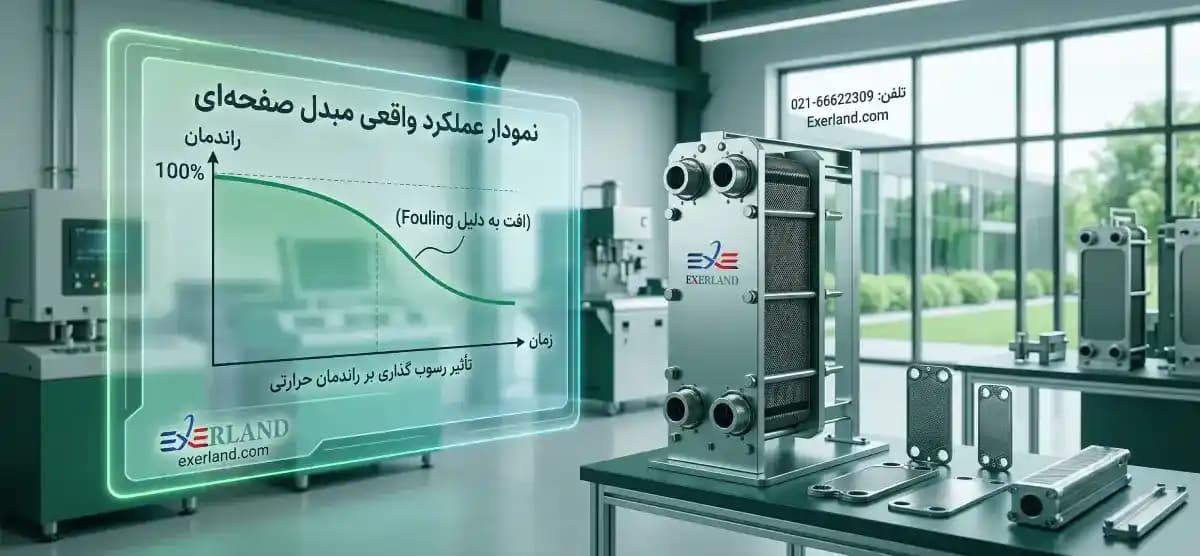

معایب مبدل صفحه‌ای

• حساسیت بیشتر به رسوب

• نیاز به کیفیت مناسب آب

• محدودیت در فشارهای بسیار بالا

• هزینه اولیه نسبتاً بیشتر در برخی ظرفیت‌ها

مشخصات فنی مبدل صفحه‌ای

بررسی یک تجربه واقعی

پس از بررسی مشخص شد که مبدل قدیمی پوسته و لوله به دلیل رسوب و سطح انتقال حرارت ناکافی پاسخگوی بار مصرفی نیست.

راهکار اجرا شده:

• جایگزینی با مبدل صفحه‌ای

• نصب سختی‌گیر مناسب

• اصلاح گردش آب

نتایج:

• افزایش دمای آب گرم مصرفی

• کاهش مصرف گاز

• کاهش هزینه تعمیرات

• افزایش رضایت ساکنان

مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)

مبدل پوسته و لوله یکی از قدیمی‌ترین و شناخته‌شده‌ترین انواع مبدل حرارتی است که همچنان در بسیاری از موتورخانه‌های صنعتی، بیمارستان‌ها و پروژه‌های بزرگ استفاده می‌شود.

در این نوع مبدل، مجموعه‌ای از لوله‌ها درون یک پوسته فلزی قرار می‌گیرند.

یک سیال داخل لوله‌ها و سیال دیگر در فضای بین لوله‌ها و پوسته جریان پیدا می‌کند.

مزایای مبدل پوسته و لوله

• مقاومت بالا در برابر فشار

• تحمل دمای زیاد

• مناسب برای بخار

• استحکام مکانیکی بالا

• عملکرد مطمئن در ظرفیت‌های بزرگ

معایب مبدل پوسته و لوله

• ابعاد بزرگ

• وزن زیاد

• راندمان کمتر نسبت به صفحه‌ای

• نیاز به فضای نصب بیشتر

• هزینه نگهداری بالاتر

مشخصات فنی مبدل پوسته و لوله

مطالعه موردی: بیمارستان تخصصی

در یک بیمارستان با بار مصرف دائمی آب گرم، مهندسان از مبدل پوسته و لوله استفاده کردند.

دلایل انتخاب:

• پایداری بالا

• مقاومت در برابر کارکرد 24 ساعته

• تحمل شوک‌های حرارتی

• قابلیت تعمیر در محل

پس از 10 سال بهره‌برداری، مبدل همچنان عملکرد مطلوبی داشت و تنها عملیات سرویس دوره‌ای روی آن انجام شده بود.

در برخی بخش‌های تأسیسات بیمارستانی که نیاز به تبادل حرارت دقیق‌تر و سطح انتقال حرارت بالاتر وجود دارد، استفاده از تجهیزاتی مانند مبدل حرارتی فین پلیت نیز به‌عنوان گزینه‌ای مکمل یا جایگزین در طراحی سیستم‌های مدرن مورد توجه قرار می‌گیرد، به‌خصوص در شرایطی که راندمان بالا و ابعاد فشرده اهمیت داشته باشد.

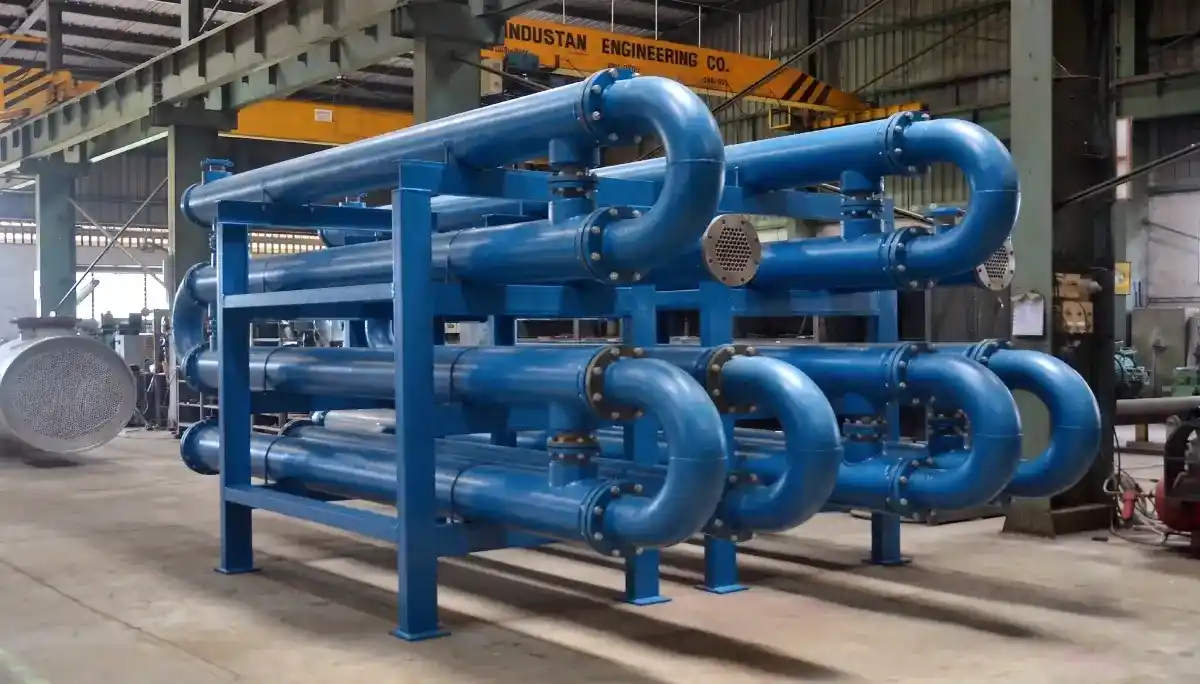

مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger)

این نوع مبدل از دو لوله هم‌مرکز تشکیل شده است.

یک سیال در لوله داخلی و سیال دیگر در فضای بین دو لوله حرکت می‌کند.

معمولاً در موتورخانه‌های کوچک یا کاربردهای خاص مورد استفاده قرار می‌گیرد.

مزایا

• طراحی ساده

• قیمت مناسب

• تعمیر آسان

• مناسب برای ظرفیت پایین

معایب

• سطح انتقال حرارت محدود

• راندمان کمتر

• اشغال فضای بیشتر نسبت به ظرفیت

مبدل حرارتی اسپیرال

مبدل اسپیرال از صفحات مارپیچی تشکیل شده و برای سیالات با ویسکوزیته بالا یا شرایط خاص فرآیندی استفاده می‌شود.

این مبدل در موتورخانه‌های معمولی کمتر دیده می‌شود اما در برخی صنایع کاربرد فراوانی دارد.

مزایا

• مقاومت در برابر گرفتگی

• راندمان مناسب

• قابلیت شستشوی آسان

معایب

• قیمت بالا

• محدودیت تامین قطعات

مبدل حرارتی بخار

در مجموعه‌هایی که تولید بخار وجود دارد، از مبدل‌های بخار برای انتقال انرژی استفاده می‌شود.

این تجهیزات در:

• بیمارستان‌ها

• کارخانه‌ها

• صنایع غذایی

• مجتمع‌های بزرگ

کاربرد گسترده دارند.

مبدل حرارتی استخر

در استخرها نیاز به گرم کردن دائمی حجم بالایی از آب وجود دارد.

مبدل استخر معمولاً از جنس استیل یا تیتانیوم ساخته می‌شود تا در برابر مواد شیمیایی و کلر مقاومت کافی داشته باشد.

ویژگی‌های مهم

• مقاومت در برابر خوردگی

• راندمان بالا

• تحمل شرایط مرطوب

مقایسه راندمان انواع مبدل حرارتی موتورخانه

راندمان انتقال حرارت

مقایسه مبدل صفحه ای و پوسته و لوله

این مقایسه یکی از مهم‌ترین موضوعاتی است که کارفرمایان و مهندسان پیش از خرید مبدل حرارتی موتورخانه با آن مواجه می‌شوند.

بیشتر بخوانید: چگونه مبدل حرارتی هوا خنک، مصرف انرژی و هزینه نگهداری صنایع شما را کاهش می دهد؟

چه زمانی مبدل صفحه‌ای را برای موتورخانه انتخاب کنیم؟

اگر پروژه شما دارای ویژگی‌های زیر است، مبدل صفحه‌ای بهترین انتخاب خواهد بود:

• ساختمان مسکونی

• برج‌های اداری

• مجتمع تجاری

• فضای محدود موتورخانه

• نیاز به راندمان بالا

• کاهش مصرف انرژی

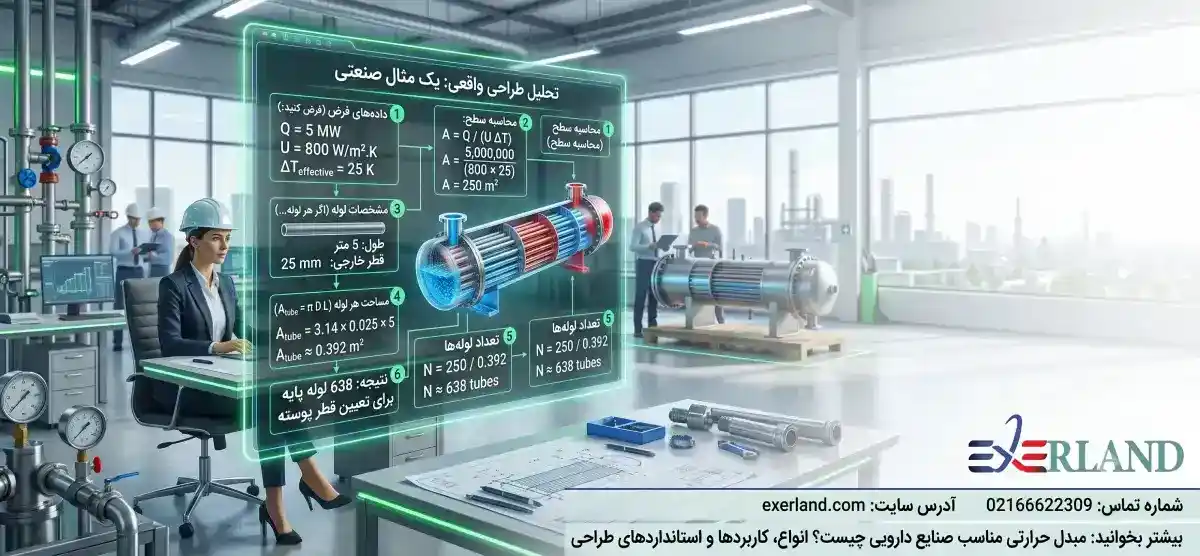

چه زمانی مبدل پوسته و لوله انتخاب کنیم؟

در شرایط زیر معمولاً مبدل پوسته و لوله انتخاب منطقی‌تری است:

• پروژه‌های صنعتی

• سیستم‌های بخار

• ظرفیت‌های بسیار بالا

• فشار کاری زیاد

• شرایط سخت بهره‌برداری

انتخاب بهترین مبدل حرارتی موتورخانه به ظرفیت پروژه، نوع مصرف، کیفیت آب، محدودیت فضای نصب و بودجه بستگی دارد. در اغلب ساختمان‌های مسکونی و تجاری امروزی، مبدل‌های صفحه‌ای به دلیل راندمان بالاتر، ابعاد کوچک‌تر و صرفه‌جویی انرژی گزینه برتر محسوب می‌شوند. با این حال، در پروژه‌های صنعتی سنگین، سیستم‌های بخار و کاربردهای دارای فشار بالا، مبدل‌های پوسته و لوله همچنان جایگاه ویژه‌ای دارند.

به همین دلیل هیچ پاسخ یکسانی برای همه پروژه‌ها وجود ندارد و انتخاب نهایی باید بر اساس محاسبات مهندسی، شرایط واقعی بهره‌برداری و تحلیل هزینه چرخه عمر تجهیز انجام شود.در این شرایط، استفاده از انواع پیشرفته‌تر مانند مبدل حرارتی پوسته و لوله تک پاس بسیار رایج است، زیرا این نوع طراحی با داشتن مسیر جریان ساده‌تر، افت فشار کمتر و قابلیت اطمینان بالاتر، عملکرد پایدارتری در سیستم‌های سنگین و صنعتی ارائه می‌دهد.

محاسبه ظرفیت مبدل حرارتی موتورخانه | راهنمای مهندسی انتخاب مبدل حرارتی بر اساس بار حرارتی ساختمان

یکی از بزرگ‌ترین اشتباهاتی که در بسیاری از پروژه‌های ساختمانی مشاهده می‌شود، انتخاب مبدل حرارتی موتورخانه بر اساس حدس، تجربه شخصی یا ظرفیت پروژه‌های مشابه است. در حالی که مبدل حرارتی باید بر اساس محاسبات واقعی بار حرارتی انتخاب شود.

در بسیاری از ساختمان‌ها مشاهده شده که مبدل بیش از حد بزرگ انتخاب شده است. در نگاه اول ممکن است این تصمیم منطقی به نظر برسد اما در عمل باعث افزایش هزینه خرید، افت راندمان، افزایش مصرف انرژی و حتی کاهش طول عمر تجهیزات می‌شود.

از طرف دیگر انتخاب مبدل کوچک‌تر از ظرفیت مورد نیاز نیز منجر به کمبود آب گرم مصرفی، افت دما در ساعات اوج مصرف و نارضایتی ساکنان خواهد شد.

به همین دلیل طراحی و انتخاب مبدل حرارتی باید بر اساس اصول مهندسی انجام شود.

مهم ترین پارامترهای انتخاب مبدل حرارتی موتورخانه

پیش از هرگونه محاسبه باید پارامترهای اصلی پروژه مشخص شوند.

بیشتر بخوانید: راهکاری هوشمند در طراحی و بهینه سازی مبدل های حرارتی بخار به آب در کاربردهای صنعتی

اولین گام: محاسبه بار حرارتی آب گرم مصرفی

اساس انتخاب هر مبدل حرارتی، تعیین بار حرارتی مورد نیاز ساختمان است.

نام فرمول: بار حرارتی

Q = m × Cp × ΔT

تعریف پارامترها:

Q = بار حرارتی (kW)

m = دبی جرمی آب (kg/s)

Cp = ظرفیت گرمایی ویژه آب

ΔT = اختلاف دمای آب

مثال واقعی محاسبه بار حرارتی

فرض کنید یک ساختمان 20 واحدی داریم.

اطلاعات پروژه:

• تعداد واحد: 20

• متوسط جمعیت: 80 نفر

• مصرف آب گرم هر نفر: 50 لیتر در روز

• دمای آب سرد: 15 درجه

• دمای آب گرم مصرفی: 60 درجه

اختلاف دما:

ΔT = 60 - 15
ΔT = 45 °C

اگر دبی مصرفی در ساعت اوج مصرف برابر 2.5 لیتر بر ثانیه باشد:

Q = 2.5 × 4.186 × 45
Q = 470 kW

بنابراین ظرفیت مبدل باید حداقل 470 کیلووات باشد.

اما در طراحی واقعی ضریب اطمینان نیز لحاظ می‌شود.

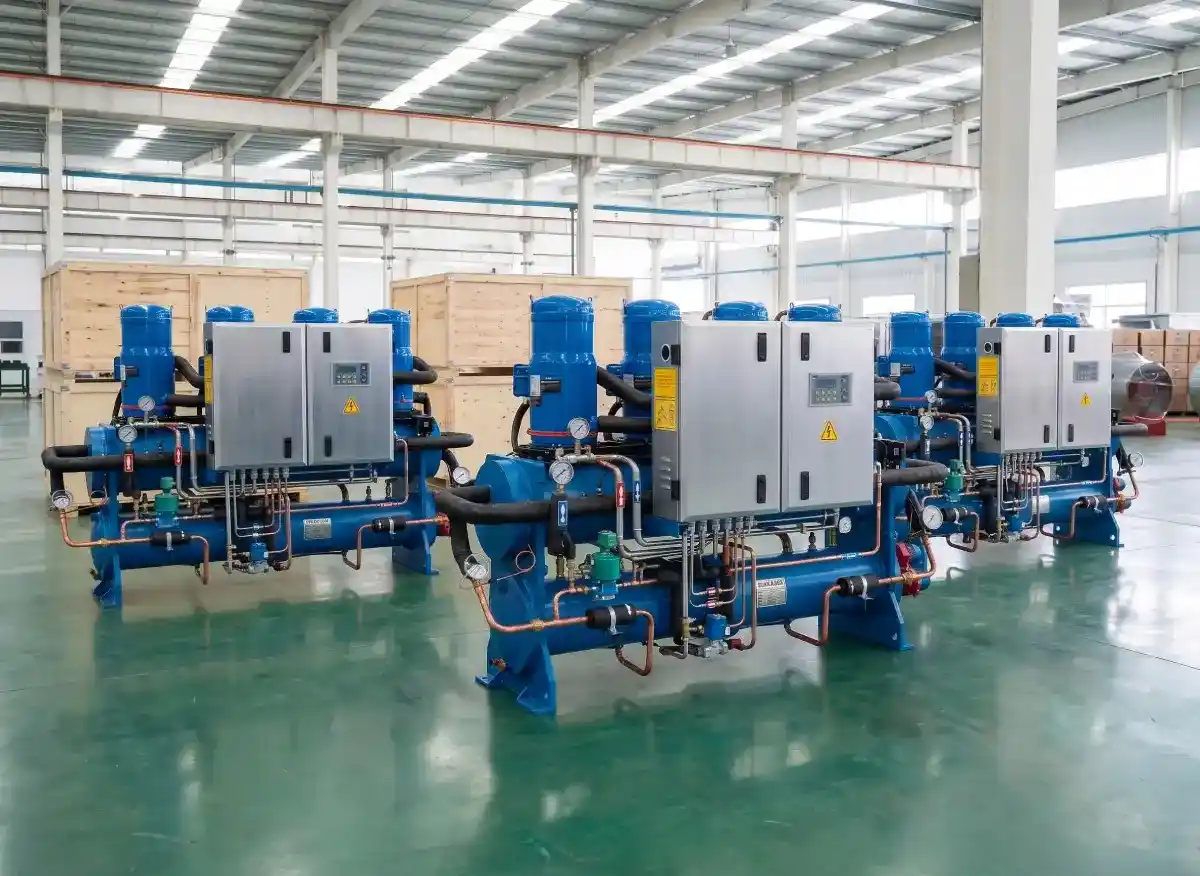

اکسرلند تولیدکننده، طراح مهندسی، سازنده و فروشنده پکیج چیلر + برج خنک کن مدار باز برای پروژه‌های صنعتی و تجاری است.

محاسبه ظرفیت نهایی مبدل حرارتی

نام فرمول: ظرفیت طراحی

Qdesign = Q × Safety Factor

معمولاً:

Safety Factor = 1.1 تا 1.3

برای مثال فوق:

Qdesign = 470 × 1.2
Qdesign = 564 kW

بنابراین ظرفیت پیشنهادی حدود 560 تا 600 کیلووات خواهد بود.

ضریب همزمانی مصرف چیست؟

یکی از مفاهیم بسیار مهم در طراحی موتورخانه، ضریب همزمانی مصرف است.

تمام واحدهای یک ساختمان به صورت همزمان آب گرم مصرف نمی‌کنند.

به همین دلیل طراح از ضریب همزمانی استفاده می‌کند.

جدول تجربی:

این موضوع باعث کاهش ظرفیت غیرضروری تجهیزات می‌شود.این ضریب باعث می‌شود ظرفیت دیگ، پمپ‌ها و سایر تجهیزات بیش از نیاز واقعی انتخاب نشود و در نتیجه مصرف انرژی و هزینه اولیه پروژه کاهش پیدا کند.

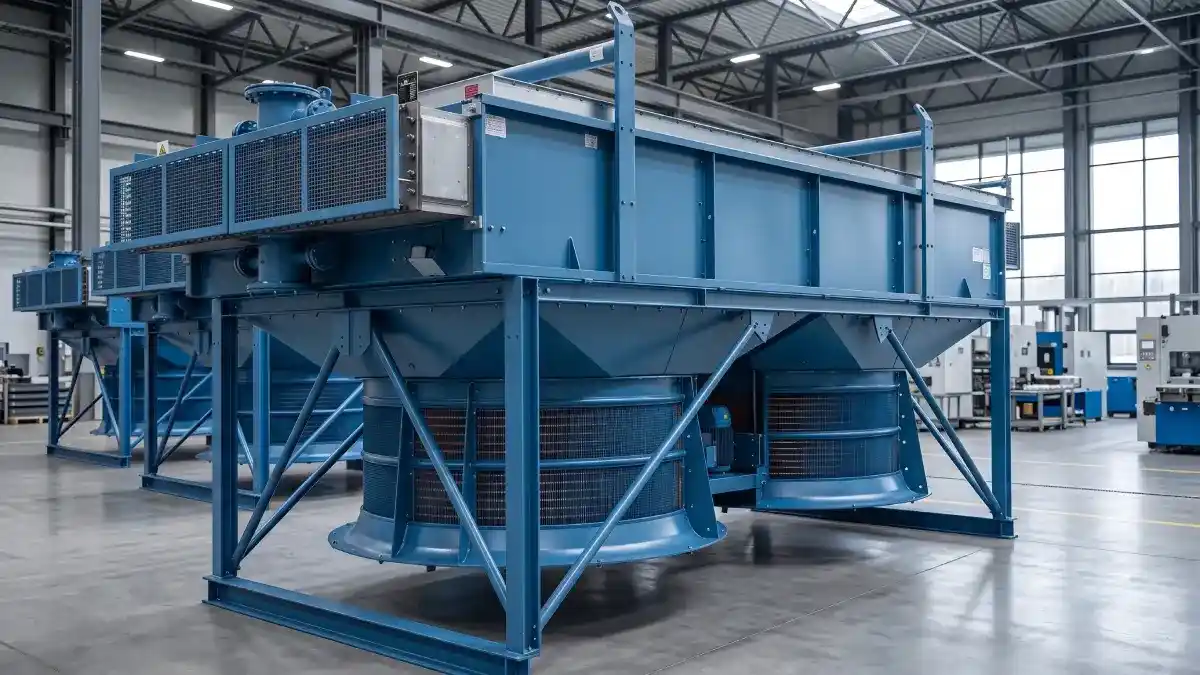

در طراحی سیستم‌های مدرن تأسیسات، این موضوع به‌خصوص در کنار تجهیزاتی مثل مبدل حرارتی هواخنک افقی اهمیت زیادی دارد، زیرا انتخاب صحیح ظرفیت مبدل بر اساس بار واقعی و ضریب همزمانی، از اورسایز شدن سیستم و افت راندمان جلوگیری می‌کند.

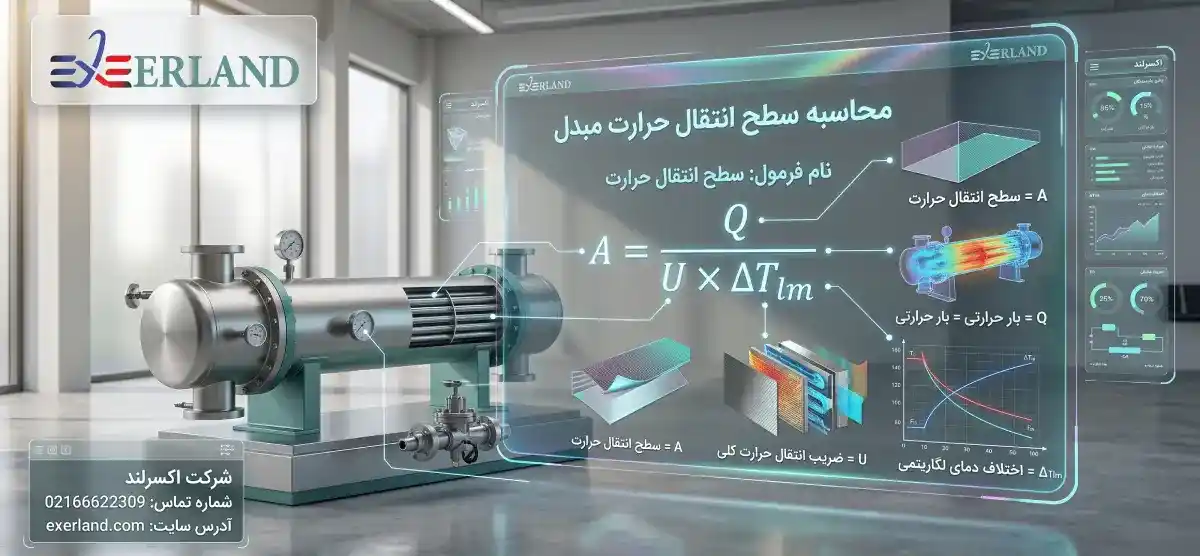

محاسبه سطح انتقال حرارت مبدل

یکی از مهم‌ترین پارامترهای طراحی، سطح انتقال حرارت است.

نام فرمول: سطح انتقال حرارت

A = Q / (U × ΔTlm)

تعریف پارامترها:

A = سطح انتقال حرارت

Q = بار حرارتی

U = ضریب انتقال حرارت کلی

ΔTlm = اختلاف دمای لگاریتمی

اختلاف دمای لگاریتمی چیست؟

در طراحی حرفه‌ای مبدل‌های حرارتی از اختلاف دمای لگاریتمی استفاده می‌شود.

نام فرمول: اختلاف دمای لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر دقت محاسبات را افزایش می‌دهد و در نرم‌افزارهای تخصصی مانند:

• HTRI

• Aspen

• SolidWorks Flow Simulation

به‌طور گسترده استفاده می‌شود و نقش مهمی در انتخاب ظرفیت و سطح تبادل حرارت دارد.

به‌خصوص در طراحی و عملکرد مبدل حرارتی صفحه ای، استفاده از اختلاف دمای لگاریتمی اهمیت بیشتری پیدا می‌کند؛ زیرا این نوع مبدل به دلیل ساختار لایه‌ای و سطح تبادل حرارت بالا، بسیار حساس به تغییرات دمای ورودی و خروجی سیالات است و دقت در محاسبات LMTD باعث افزایش راندمان و جلوگیری از انتخاب اشتباه ظرفیت می‌شود.

محاسبه راندمان مبدل حرارتی

نام فرمول: راندمان حرارتی

η = (Qactual / Qmax) × 100

تعریف:

η = راندمان مبدل

Qactual = توان واقعی

Qmax = توان تئوری

راندمان مناسب مبدل حرارتی چقدر است؟

به طور کلی، مبدل‌های صفحه‌ای بالاترین راندمان را در بسیاری از کاربردهای موتورخانه‌ای دارند؛ اما مبدل حرارتی پوسته و لوله همچنان یکی از پرکاربردترین گزینه‌ها در صنایع، موتورخانه‌ها و سیستم‌های تأسیساتی بزرگ محسوب می‌شود و به دلیل استحکام بالا و قابلیت کار در فشار و دماهای مختلف، مورد توجه بسیاری از مهندسان قرار دارد.

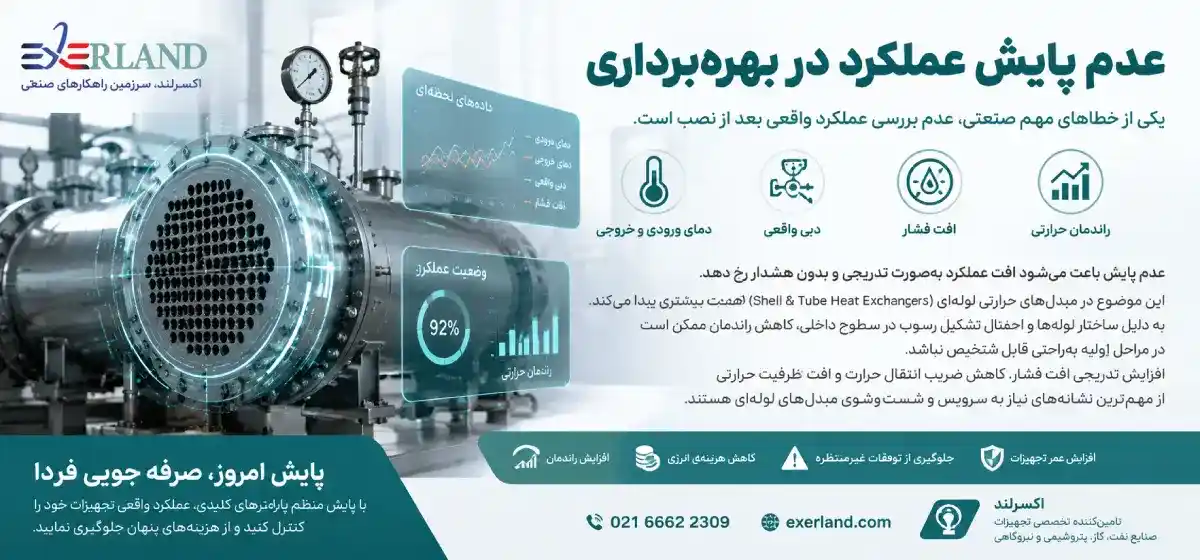

اگر راندمان مبدل حرارتی کمتر از 70 درصد باشد، لازم است سیستم از نظر رسوب‌گذاری، گرفتگی لوله‌ها، افت جریان و عملکرد تجهیزات جانبی بررسی شود تا از کاهش بهره‌وری و افزایش مصرف انرژی جلوگیری گردد.

جدول انتخاب ظرفیت مبدل حرارتی برای ساختمان‌های مسکونی

این جدول بر اساس تجربیات اجرایی پروژه‌های متعدد تهیه شده است.

مطالعه موردی شماره 2: مجتمع 48 واحدی

یک مجتمع 48 واحدی در کرج با مشکل افت دمای آب گرم روبه‌رو بود.

بررسی اولیه نشان داد:

• ظرفیت مبدل نصب شده: 650 کیلووات

• ظرفیت واقعی مورد نیاز: 1100 کیلووات

در ساعات اوج مصرف:

• دمای آب خروجی به 39 درجه می‌رسید.

• ساکنان به طور مداوم شکایت داشتند.

پس از انجام محاسبات مهندسی:

• مبدل جدید 1200 کیلوواتی نصب شد.

• پمپ سیرکولاتور اصلاح شد.

• شیرهای کنترلی تعویض شدند.

نتیجه:

تأثیر کیفیت آب در انتخاب مبدل حرارتی

یکی از مهم‌ترین عوامل خرابی مبدل‌ها، کیفیت آب است.

در مناطقی با سختی بالا:

• رسوب‌گذاری سریع‌تر اتفاق می‌افتد.

• راندمان کاهش پیدا می‌کند.

• افت فشار افزایش می‌یابد.

جدول تأثیر سختی آب:

چک لیست مهندسی خرید مبدل حرارتی موتورخانه

قبل از خرید این موارد باید بررسی شوند:

بیشتر بخوانید: مبدل حرارتی صنایع غذایی و نوشیدنی: تعریف، انواع، کاربرد، طراحی مهندسی و چرخه عملکرد دقیق

10 اشتباه رایج در محاسبه ظرفیت مبدل حرارتی موتورخانه

1. انتخاب ظرفیت بر اساس متراژ ساختمان

2. نادیده گرفتن ضریب همزمانی

3. محاسبه اشتباه دبی مصرفی

4. حذف ضریب اطمینان

5. انتخاب صرفاً بر اساس قیمت

6. عدم بررسی سختی آب

7. بی‌توجهی به افت فشار

8. استفاده از اطلاعات پروژه‌های مشابه

9. عدم توجه به توسعه آینده ساختمان

10. نادیده گرفتن شرایط اقلیمی منطقه

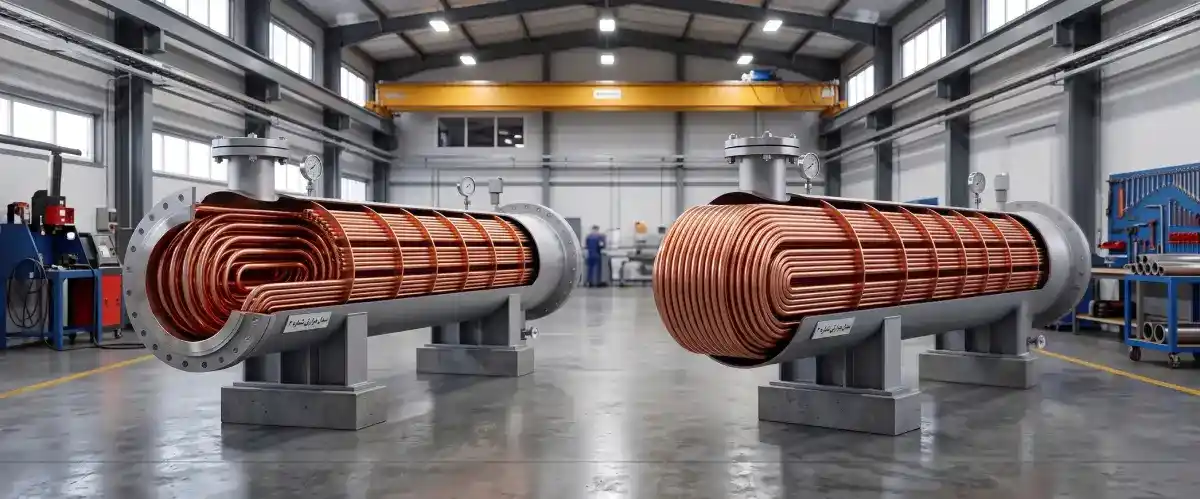

آیا همیشه مبدل بزرگ تر بهتر است؟

خیر.

این تصور یکی از رایج‌ترین اشتباهات بازار تاسیسات است.

مبدل بزرگ‌تر می‌تواند باعث:

• افزایش هزینه اولیه

• افزایش فضای اشغال شده

• افت راندمان در بارهای جزئی

• افزایش هزینه نگهداری

شود.

بهترین مبدل، مبدلی است که دقیقاً مطابق بار حرارتی واقعی پروژه انتخاب شده باشد.

محاسبه ظرفیت مبدل حرارتی موتورخانه مهم‌ترین مرحله طراحی سیستم آب گرم مصرفی است. هرگونه خطا در این مرحله می‌تواند سال‌ها هزینه اضافی به ساختمان تحمیل کند. انتخاب مبدل باید بر اساس دبی واقعی مصرف، بار حرارتی، کیفیت آب، ضریب همزمانی و شرایط بهره‌برداری انجام شود. تجربه پروژه‌های موفق نشان می‌دهد که استفاده از محاسبات دقیق مهندسی، نه تنها باعث افزایش آسایش ساکنان می‌شود، بلکه هزینه انرژی و تعمیرات را نیز به شکل قابل توجهی کاهش می‌دهد.در میان انواع مبدل‌های پوسته و لوله، مبدل حرارتی U-Tube یکی از پرکاربردترین گزینه‌ها برای شرایط کاری سخت و اختلاف دمای بالا محسوب می‌شود. در این نوع مبدل، لوله‌ها به شکل U خم شده‌اند و امکان انبساط و انقباض حرارتی را بدون ایجاد تنش‌های مخرب فراهم می‌کنند. این ویژگی باعث افزایش طول عمر تجهیز و کاهش احتمال آسیب‌های ناشی از تغییرات دمایی می‌شود.
