کاربردهای صنعتی و نکات طراحی کلیدی مبدل حرارتی بخار پیشرو در سیستم های فرآیندی

کاربردهای صنعتی و نکات طراحی کلیدی مبدل حرارتی بخار پیشرو در سیستم‌های فرآیندی

مبدل حرارتی بخار یکی از حیاتی‌ترین تجهیزات در صنایع فرآیندی است که نقش مستقیم در انتقال انرژی، کاهش مصرف سوخت و افزایش راندمان سیستم‌های حرارتی دارد. در بسیاری از صنایع سنگین و نیمه‌سنگین، از جمله پتروشیمی، نیروگاه‌ها، صنایع غذایی و سیستم‌های HVAC، این تجهیز به‌عنوان قلب تبادل حرارت عمل می‌کند. اگر طراحی و بهره‌برداری آن اصولی باشد، می‌تواند به‌تنهایی تأثیر چشمگیری در کاهش هزینه‌های انرژی و بهینه‌سازی فرآیندها ایجاد کند.در برخی کاربردهای صنعتی که نیاز به افزایش سطح انتقال انرژی وجود دارد، مبدل حرارتی دو لوله ای می‌تواند ظرفیت تبادل حرارت را به شکل مؤثرتری افزایش دهد.

در این مقاله، به‌صورت کاملاً مهندسی و کاربردی، عملکرد مبدل حرارتی بخار، کاربردهای صنعتی، نکات طراحی کلیدی و نقش آن در بهینه‌سازی سیستم‌های فرآیندی بررسی می‌شود.

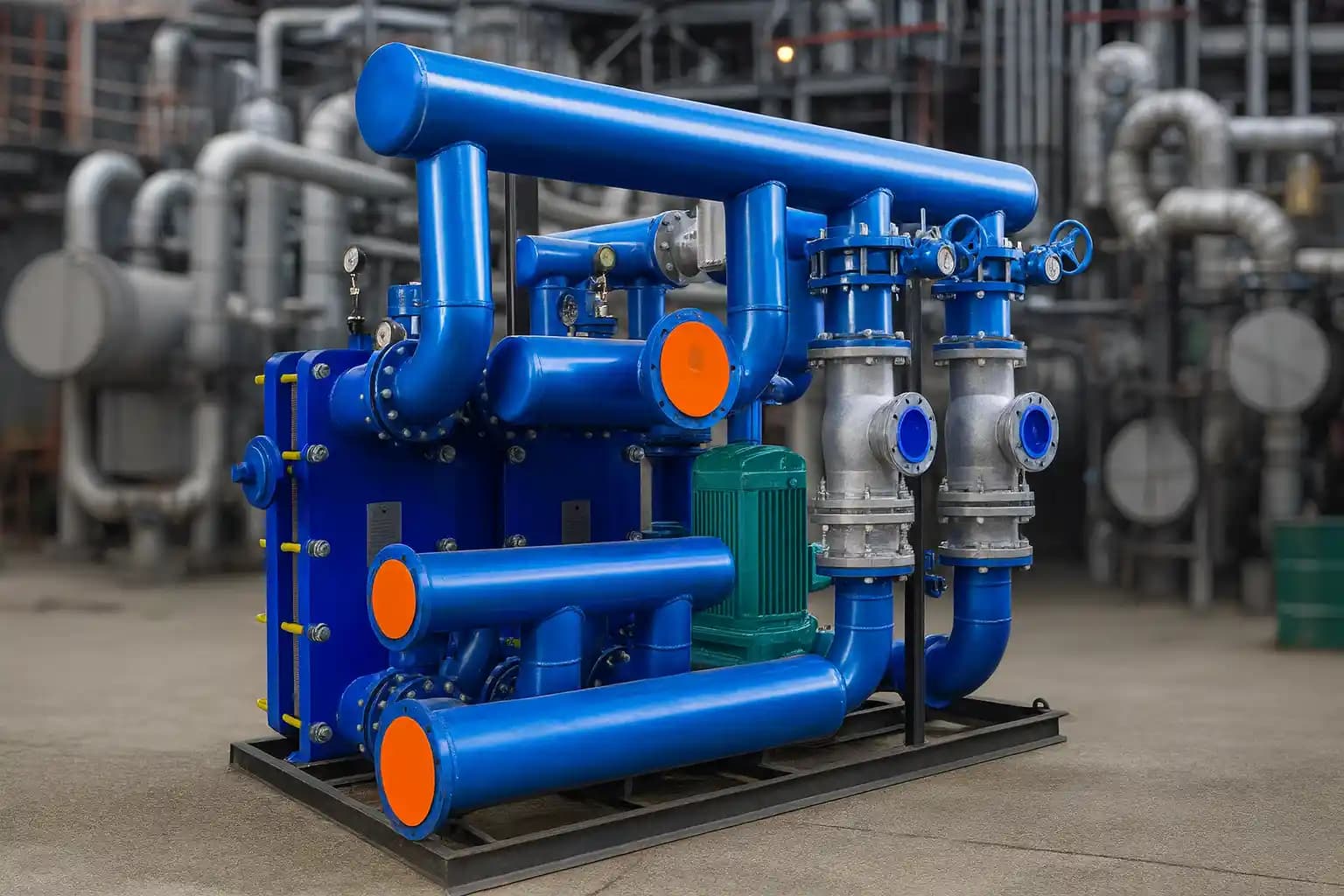

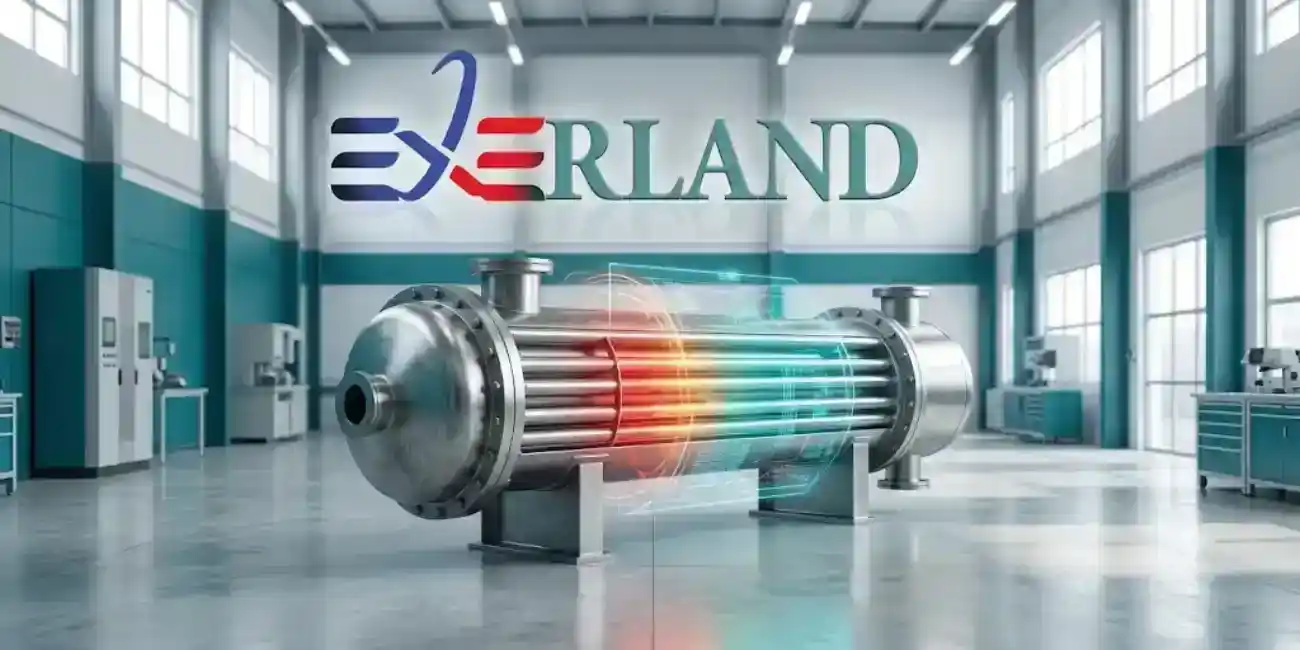

مبدل حرارتی بخار چیست و چرا در صنایع حیاتی است؟

مبدل حرارتی بخار (Steam Heat Exchanger) تجهیزی است که انرژی حرارتی موجود در بخار را به یک سیال دیگر (معمولاً آب یا سیال فرآیندی) منتقل می‌کند، بدون اینکه دو سیال با هم تماس مستقیم داشته باشند. این انتقال انرژی بر اساس اختلاف دما و قوانین انتقال حرارت انجام می‌شود.

اهمیت این تجهیز از آنجا ناشی می‌شود که بخار یکی از کارآمدترین حامل‌های انرژی در صنعت است. بخار دارای انرژی نهان بالایی است و هنگام تقطیر، مقدار زیادی انرژی آزاد می‌کند که می‌تواند برای گرمایش، فرآیندهای شیمیایی یا تولید انرژی ثانویه مورد استفاده قرار گیرد.

بیشتر بخوانید: بررسی بازار تولید مبدل حرارتی در ایران

اصول عملکرد مبدل حرارتی بخار در سیستم‌های فرآیندی

عملکرد مبدل حرارتی بخار بر پایه سه مرحله اصلی است:

1. ورود بخار اشباع یا سوپرهیت به مبدل
2. انتقال انرژی حرارتی از بخار به سطح انتقال حرارت
3. تقطیر بخار و انتقال انرژی به سیال سردتر

در این فرآیند، بخار به حالت مایع تبدیل می‌شود و انرژی نهان خود را آزاد می‌کند. این انرژی از طریق دیواره‌های فلزی به سیال دوم منتقل می‌شود. در نتیجه، آب یا سیال فرآیندی گرم شده و بخار به کندانس تبدیل می‌شود.

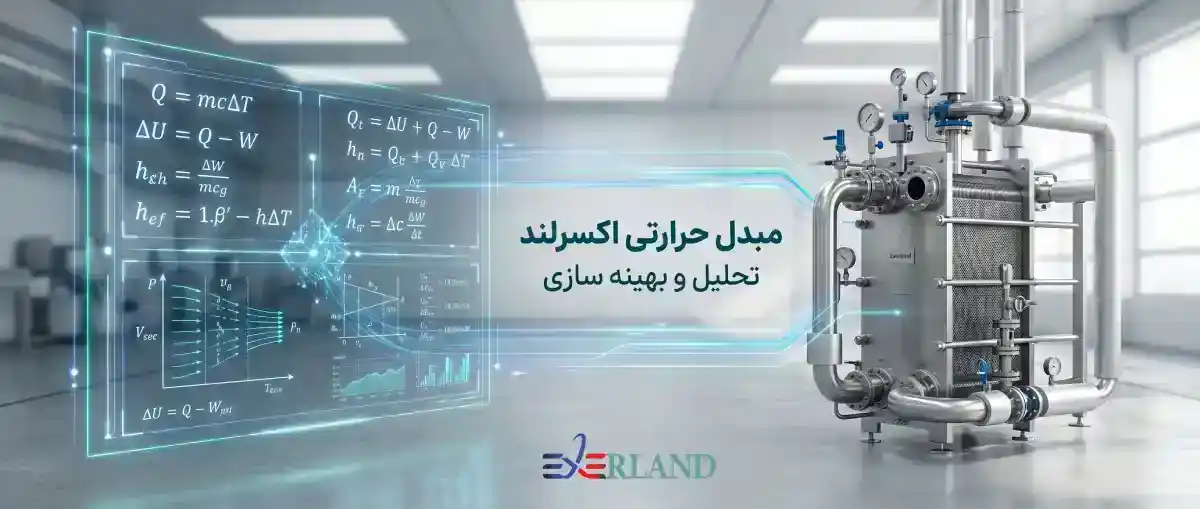

فرمول‌های کلیدی در تحلیل مبدل حرارتی بخار

برای تحلیل دقیق عملکرد، چند رابطه پایه‌ای در انتقال حرارت استفاده می‌شود:

انتقال حرارت کلی
Q = m × Cp × ΔT

این رابطه نشان می‌دهد میزان انرژی منتقل شده به جرم سیال، ظرفیت گرمایی و اختلاف دما وابسته است.

 انتقال حرارت از طریق مبدل
Q = U × A × ΔT

در این رابطه، ضریب کلی انتقال حرارت (U)، سطح انتقال (A) و اختلاف دما نقش تعیین‌کننده دارند.

راندمان حرارتی
η = (Q مفید / Q ورودی) × 100

این رابطه نشان‌دهنده میزان بهره‌وری واقعی سیستم در استفاده از انرژی بخار است.

بیشتر بخوانید: مقایسه مبدل های حرارتی صفحه ای و پوسته‌ و لوله در کاربردهای صنعتی

کاربردهای صنعتی مبدل حرارتی بخار

مبدل‌های حرارتی بخار در صنایع مختلف نقش کلیدی دارند. مهم‌ترین کاربردها عبارتند از:

• صنایع نفت و گاز: پیش‌گرمایش سیالات فرآیندی
• پتروشیمی: کنترل دما در واکنش‌های شیمیایی
• نیروگاه‌ها: بازیافت حرارت و افزایش راندمان سیکل
• صنایع غذایی: پاستوریزاسیون و استریلیزاسیون
• HVAC: سیستم‌های گرمایش مرکزی و تهویه

در هر یک از این صنایع، هدف اصلی استفاده بهینه از انرژی بخار و کاهش اتلاف حرارتی است.در فرآیندهایی که کنترل بهتر جریان و کاهش اثرات ناشی از تجمع رسوبات اهمیت دارد، استفاده از مبدل حرارتی اسپیرال می‌تواند به افزایش پایداری عملکرد حرارتی کمک کند.

جدول مقایسه انواع مبدل حرارتی بخار

نقش مبدل حرارتی بخار در بهینه‌سازی انرژی

یکی از مهم‌ترین مزایای استفاده از مبدل‌های بخار، کاهش مصرف انرژی در سیستم‌های صنعتی است. این کاهش مصرف از طریق بازیافت انرژی نهان بخار و استفاده مجدد از آن در فرآیندهای گرمایشی انجام می‌شود.

در واقع، اگر این مبدل به‌درستی طراحی و بهره‌برداری شود، می‌تواند تا ۳۰ درصد مصرف انرژی حرارتی را کاهش دهد. این موضوع در مقیاس صنعتی به معنای صرفه‌جویی قابل توجه اقتصادی است.

نکات کلیدی طراحی مبدل حرارتی بخار

طراحی صحیح این تجهیزات نیازمند در نظر گرفتن چند پارامتر مهم است:

• ظرفیت حرارتی مورد نیاز سیستم
• فشار و دمای بخار ورودی
• نوع سیال فرآیندی
• محدودیت‌های افت فشار
• شرایط رسوب‌گذاری

طراحی نادرست می‌تواند منجر به کاهش راندمان، افزایش مصرف بخار و حتی خرابی تجهیزات شود.در بسیاری از سیستم‌های انتقال انرژی حرارتی، مبدل حرارتی لوله ای به دلیل قابلیت عملکرد پایدار و تحمل شرایط فرآیندی مختلف، یکی از گزینه‌های پرکاربرد در فرآیندهای بخار محسوب می‌شود.

تاثیر اختلاف دما در عملکرد مبدل

اختلاف دما بین بخار و سیال سرد یکی از مهم‌ترین عوامل در تعیین نرخ انتقال حرارت است. هرچه این اختلاف بیشتر باشد، انتقال انرژی سریع‌تر انجام می‌شود. اما افزایش بیش از حد آن می‌تواند باعث تنش حرارتی در تجهیزات شود.

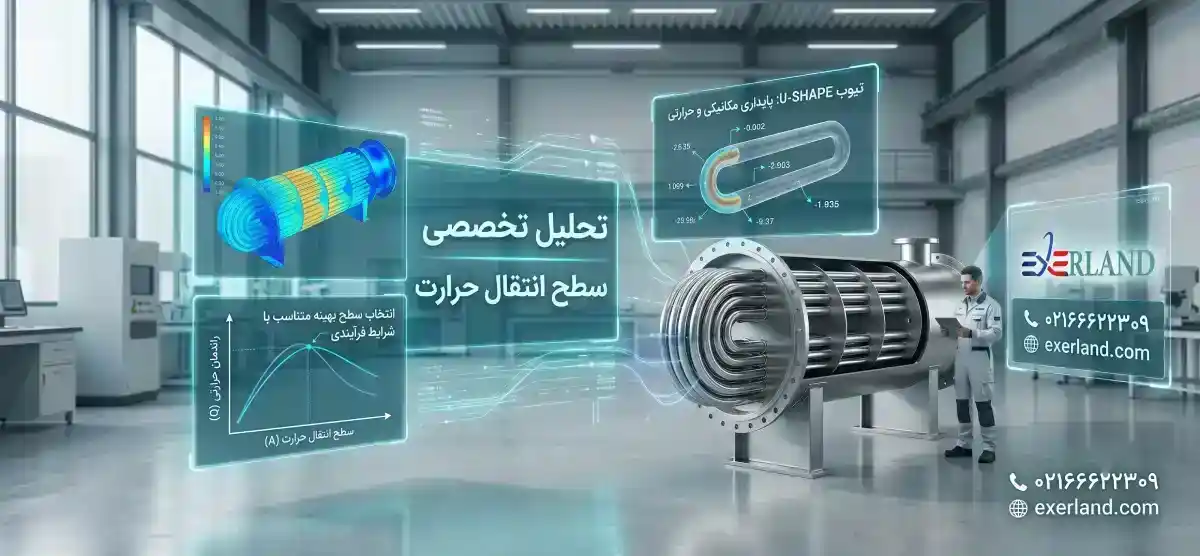

تحلیل سطح انتقال حرارت

سطح انتقال حرارت یکی از پارامترهای کلیدی در طراحی است. افزایش این سطح معمولاً باعث بهبود راندمان می‌شود، اما باید بهینه و متناسب با شرایط فرآیندی انتخاب شود تا هزینه‌ها کنترل شوند.در سیستم‌هایی که تغییرات دمایی و انبساط حرارتی در شرایط کاری بالا رخ می‌دهد، مبدل حرارتی UTUBE می‌تواند موجب افزایش پایداری مکانیکی و حرارتی سیستم شود.

مثال کاربردی صنعتی

در یک واحد پتروشیمی، جایگزینی مبدل قدیمی با یک مبدل صفحه‌ای جدید باعث شد:

• مصرف بخار ۱۸٪ کاهش یابد
• زمان گرم شدن سیال ۲۲٪ کاهش پیدا کند
• راندمان کلی سیستم افزایش یابد

این مثال نشان می‌دهد که انتخاب صحیح مبدل تا چه اندازه می‌تواند بر عملکرد کل سیستم اثرگذار باشد.

تحلیل عملکرد مبدل حرارتی بخار پیشرو در سیستم‌های فرآیندی تحت شرایط واقعی بهره‌برداری

در ادامه بررسی مبدل حرارتی بخار، وارد مرحله‌ای می‌شویم که رفتار سیستم از حالت ایده‌آل خارج شده و به شرایط واقعی صنعتی نزدیک می‌شود. در این سطح، دیگر فقط طراحی تئوری اهمیت ندارد، بلکه تغییرات دبی، نوسانات فشار، آلودگی سطحی و شرایط بهره‌برداری تعیین‌کننده راندمان واقعی هستند. هدف این بخش، تحلیل دقیق عملکرد مبدل در شرایط متغیر و ارائه دید مهندسی برای کنترل و بهینه‌سازی آن در سیستم‌های فرآیندی است.در شرایطی که کنترل افت فشار و سادگی مسیر جریان اهمیت بیشتری داشته باشد، مبدل حرارتی پوسته و لوله تک پاس می‌تواند انتخاب مناسبی برای فرآیندهای بخار باشد.

رفتار حرارتی مبدل بخار در شرایط بار متغیر

در سیستم‌های صنعتی، بار حرارتی ثابت نیست و معمولاً به صورت دینامیکی تغییر می‌کند. این تغییرات می‌تواند ناشی از تغییر تولید، شرایط محیطی یا تنظیمات فرآیندی باشد. در چنین شرایطی، مبدل حرارتی بخار باید بتواند خود را با شرایط جدید تطبیق دهد.

در بارهای کم:

• سطح تماس حرارتی کمتر استفاده می‌شود
• احتمال افزایش دمای بیش از حد سیال خروجی وجود دارد
• راندمان نسبی کاهش می‌یابد

در بارهای بالا:

• اختلاف دمای موثر کاهش پیدا می‌کند
• افت فشار افزایش می‌یابد
• احتمال اشباع عملکردی مبدل وجود دارد

این رفتار نشان می‌دهد که مبدل همیشه در نقطه طراحی ایده‌آل کار نمی‌کند و نیاز به تحلیل عملکرد در بازه کاری واقعی دارد.مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger) برای سیستم‌های تهویه، صنایع غذایی، پتروشیمی، سردخانه، بویلر، گرمایش و بازیابی حرارت استفاده می‌شود. ایده اصلی‌اش خیلی ساده است: روی لوله‌ها پره‌ (فین) نصب می‌شود تا سطح تماس بیشتر شود و انتقال حرارت قوی‌تر شود. این باعث می‌شود دستگاه کوچکتر باشد ولی توان حرارتی بیشتری بدهد.

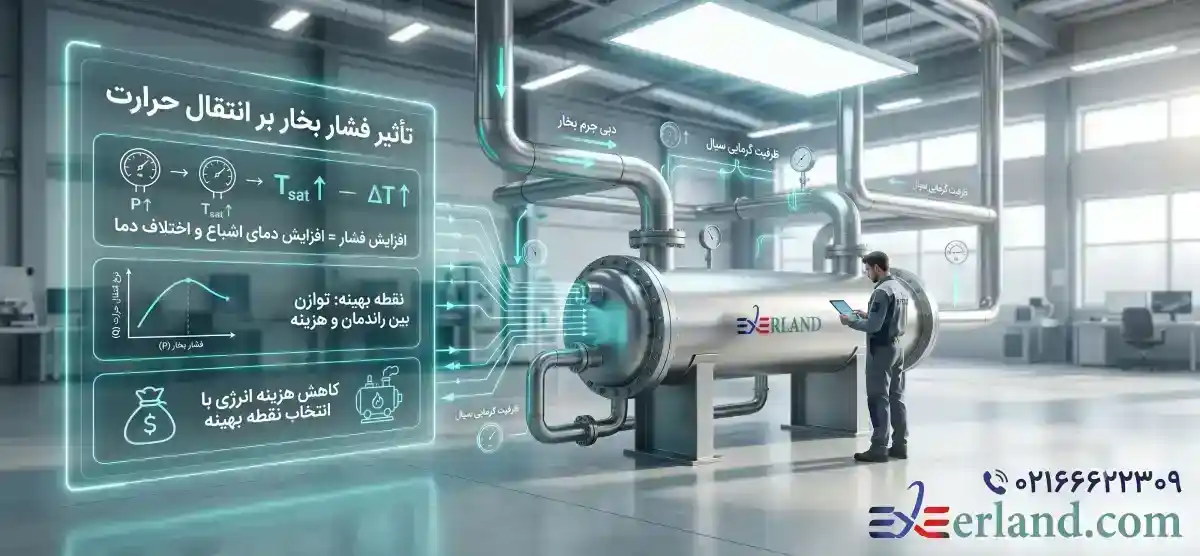

تاثیر فشار بخار بر انتقال حرارت در سیستم فرآیندی

فشار بخار یکی از مهم‌ترین پارامترهای تعیین‌کننده در عملکرد مبدل است. افزایش فشار باعث افزایش دمای اشباع بخار می‌شود که در نتیجه اختلاف دمای بیشتری بین دو سیال ایجاد می‌کند.

این موضوع از نظر تئوری باعث افزایش نرخ انتقال حرارت می‌شود، اما در عمل محدودیت‌هایی نیز وجود دارد:

• افزایش فشار = افزایش تنش مکانیکی
• افزایش فشار = افزایش هزینه تولید بخار
• افزایش فشار بیش از حد = کاهش بازده اقتصادی

بنابراین طراحی باید در یک نقطه بهینه بین راندمان حرارتی و هزینه انرژی انجام شود.

تحلیل دبی سیالات و تاثیر آن بر راندمان

دبی یکی از متغیرهای کلیدی در کنترل عملکرد مبدل است. تغییر دبی مستقیماً روی زمان تماس حرارتی و نرخ انتقال انرژی اثر می‌گذارد.

اگر دبی آب افزایش یابد:

• ظرفیت جذب حرارت بیشتر می‌شود
• اما زمان تماس کاهش پیدا می‌کند

اگر دبی بخار افزایش یابد:

• انرژی ورودی بیشتر می‌شود
• اما احتمال اتلاف بخار افزایش می‌یابد

بنابراین یک نقطه بهینه وجود دارد که در آن بیشترین راندمان حرارتی حاصل می‌شود.

فرمول‌های تحلیلی در عملکرد مبدل حرارتی بخار

 اختلاف دمای میانگین لگاریتمی (LMTD)
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این رابطه برای تحلیل دقیق انتقال حرارت در طول مبدل استفاده می‌شود و تغییرات دمایی را به صورت واقعی‌تر نسبت به اختلاف دمای ساده نشان می‌دهد.

 راندمان حرارتی مبدل
η = (Q مفید / Q ورودی) × 100

این فرمول نشان می‌دهد چه میزان از انرژی بخار واقعاً به سیال فرآیندی منتقل شده است.

برای مشاهده محصولات چیلر تراکمی این لینک رو بررسی کن 👇
www.exerland.com/category/chiller-and-air-conditioner

تحلیل تاثیر رسوب بر عملکرد حرارتی

رسوب (Fouling) یکی از مهم‌ترین عوامل افت راندمان در مبدل‌های بخار است. این لایه‌های غیررسانا روی سطح انتقال حرارت تشکیل شده و مقاومت حرارتی سیستم را افزایش می‌دهند.

اثرات رسوب:

• کاهش ضریب انتقال حرارت (U)
• افزایش مصرف بخار
• افزایش اختلاف دمای مورد نیاز
• کاهش راندمان کلی سیستم

در شرایط صنعتی، حتی ضخامت بسیار کم رسوب می‌تواند افت قابل توجهی در عملکرد ایجاد کند.

جدول تحلیل تاثیر پارامترهای عملیاتی بر راندمان

بیشتر بخوانید: محدوده های دمایی عملکرد مبدل حرارتی صفحه ای بریز و جوشی در کاربردهای صنعتی

تحلیل عددی نمونه از عملکرد مبدل

فرض کنیم:

• دبی جرمی: 3 kg/s
• ظرفیت گرمایی: 4.18 kJ/kg°C
• اختلاف دما: 25°C

 محاسبه انتقال حرارت

Q = m × Cp × ΔT
Q = 3 × 4.18 × 25 = 313.5 kW

اگر به دلیل رسوب، اختلاف دما به 20 درجه کاهش یابد:

 افت راندمان حرارتی
Q = 3 × 4.18 × 20 = 250.8 kW

این کاهش نشان می‌دهد که تنها تغییر 5 درجه در اختلاف دما می‌تواند حدود 20 درصد افت عملکرد ایجاد کند.

جهت دریافت اطلاعات بیشتر کلیک کنید: مبدل حرارتی فین پلیت

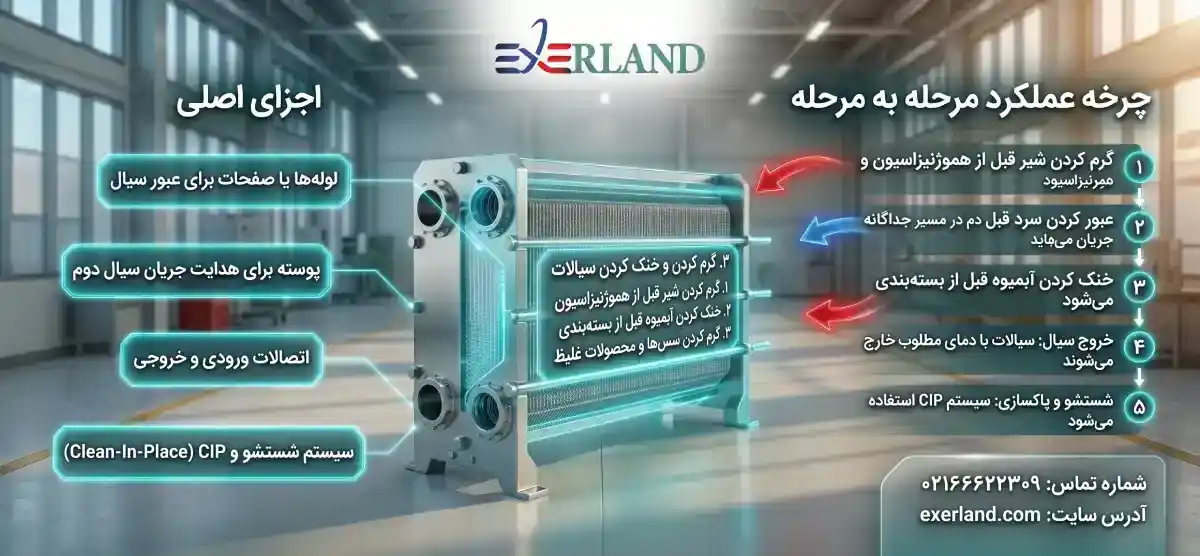

تحلیل نموداری رفتار مبدل در شرایط واقعی

برای درک بهتر رفتار سیستم، چند نمودار کلیدی در طراحی و تحلیل استفاده می‌شود:

نمودار راندمان نسبت به دبی

در این نمودار، راندمان ابتدا افزایش یافته و سپس به دلیل کاهش زمان تماس حرارتی کاهش می‌یابد. این نشان‌دهنده وجود نقطه بهینه عملیاتی است.

نمودار انتقال حرارت نسبت به اختلاف دما

این رابطه تقریباً خطی است اما در ناحیه‌های بالا به دلیل محدودیت‌های فیزیکی، شیب کاهش می‌یابد.

نمودار تاثیر رسوب در زمان

راندمان به صورت تدریجی و نزولی کاهش پیدا می‌کند که نشان‌دهنده اهمیت نگهداری دوره‌ای است.

در سیستم‌هایی که هدف افزایش زمان تبادل حرارتی و بهبود استفاده از انرژی بخار است، مبدل حرارتی پوسته و لوله دو پاس می‌تواند راندمان فرآیند را بهبود دهد.

نقش طراحی در کنترل عملکرد واقعی

طراحی مبدل حرارتی بخار تنها به محاسبات اولیه محدود نمی‌شود. در عمل، طراحی باید شامل موارد زیر باشد:

• تحلیل شرایط بار متغیر
• پیش‌بینی رسوب در طول زمان
• کنترل افت فشار
• انتخاب جنس مناسب سطوح انتقال حرارت

طراحی ضعیف باعث می‌شود حتی در شرایط کاری استاندارد نیز راندمان واقعی کمتر از مقدار طراحی باشد.

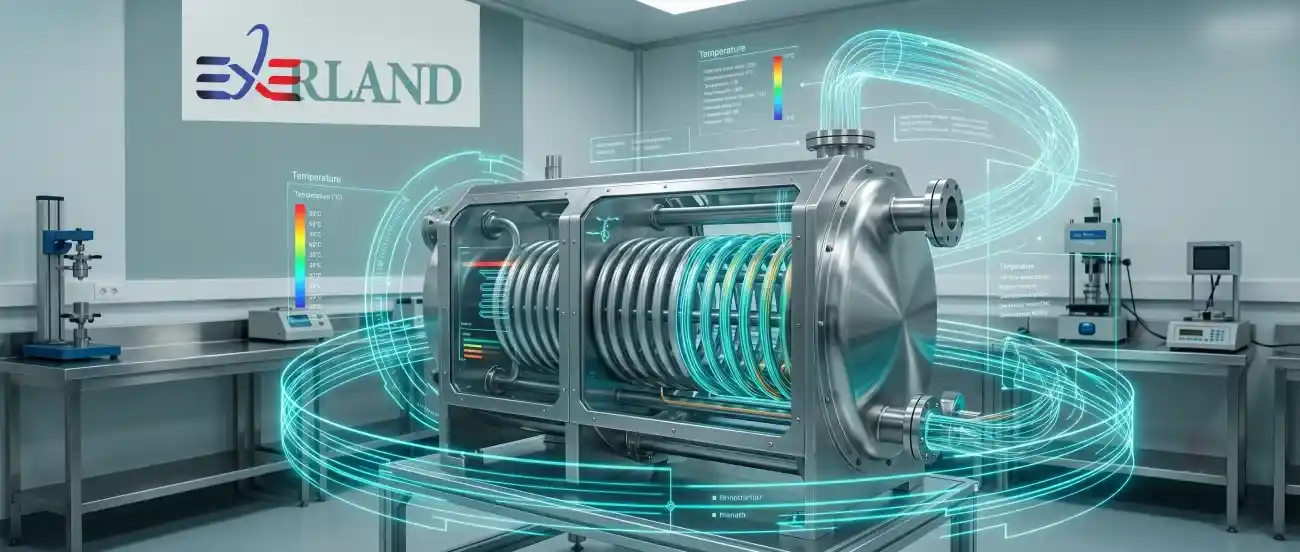

طراحی، بهینه‌سازی و راهکارهای اجرایی در مبدل حرارتی بخار پیشرو در سیستم‌های فرآیندی

در این مرحله، تمرکز از تحلیل عملکرد به سمت طراحی مهندسی و بهینه‌سازی عملیاتی مبدل حرارتی بخار منتقل می‌شود. هدف این بخش ارائه راهکارهایی است که مستقیماً در صنعت قابل اجرا باشند و بتوانند راندمان انرژی را افزایش داده، تلفات حرارتی را کاهش دهند و عمر تجهیز را بهبود ببخشند. در واقع این بخش پلی است بین تئوری انتقال حرارت و واقعیت بهره‌برداری صنعتی.در برخی طراحی‌های صنعتی که محدودیت فضای نصب وجود دارد، مبدل حرارتی لوله مارپیچ به دلیل ایجاد سطح انتقال بیشتر در ابعاد فشرده مورد توجه قرار می‌گیرد.

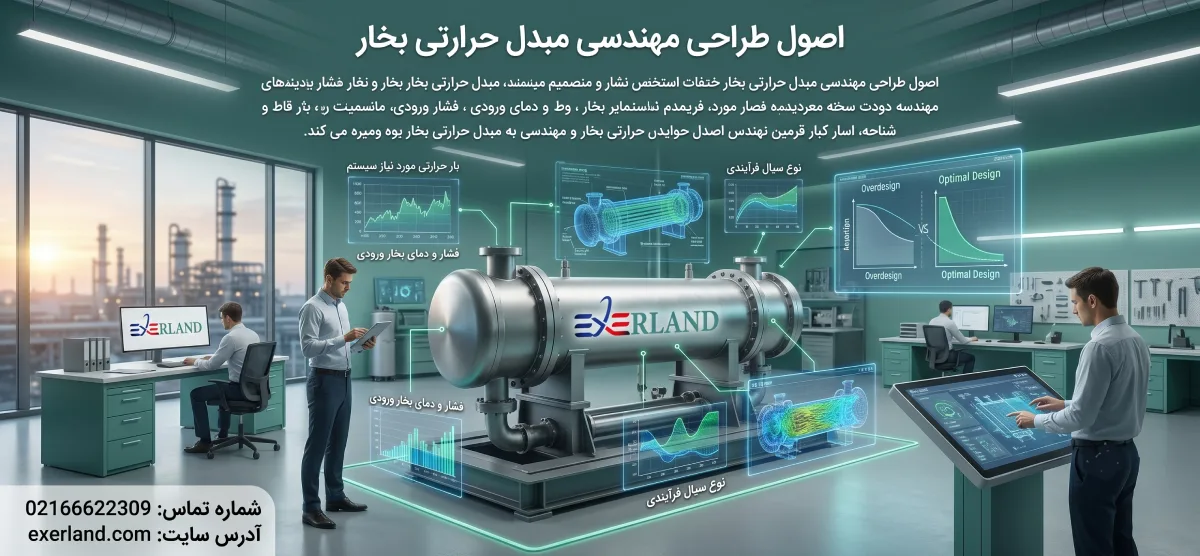

اصول طراحی مهندسی مبدل حرارتی بخار

طراحی مبدل حرارتی بخار باید بر اساس ترکیبی از تحلیل حرارتی، محدودیت‌های مکانیکی و شرایط بهره‌برداری انجام شود. در این فرآیند، چند پارامتر کلیدی نقش تعیین‌کننده دارند:

• بار حرارتی مورد نیاز سیستم
• فشار و دمای بخار ورودی
• نوع سیال فرآیندی
• محدودیت افت فشار مجاز
• شرایط رسوب‌گذاری احتمالی

طراحی بهینه زمانی حاصل می‌شود که تعادل بین راندمان حرارتی و هزینه سرمایه‌گذاری برقرار شود. طراحی بیش از حد بزرگ (Overdesign) باعث افزایش هزینه و کاهش بازده اقتصادی می‌شود، در حالی که طراحی کوچک‌تر از حد نیاز باعث افت عملکرد و ناتوانی در تأمین بار حرارتی خواهد شد.

انتخاب نوع مناسب مبدل حرارتی بخار

انتخاب نوع مبدل یکی از تصمیمات کلیدی در طراحی سیستم‌های فرآیندی است. هر نوع مبدل ویژگی‌های خاص خود را دارد و انتخاب اشتباه می‌تواند کل سیستم را تحت تأثیر قرار دهد.

در سیستم‌های پیشرفته، انتخاب معمولاً بر اساس راندمان انرژی و شرایط نگهداری انجام می‌شود، نه صرفاً هزینه اولیه.

برای دریافت مبدل حرارتی فین تیوب کلیک کنید.

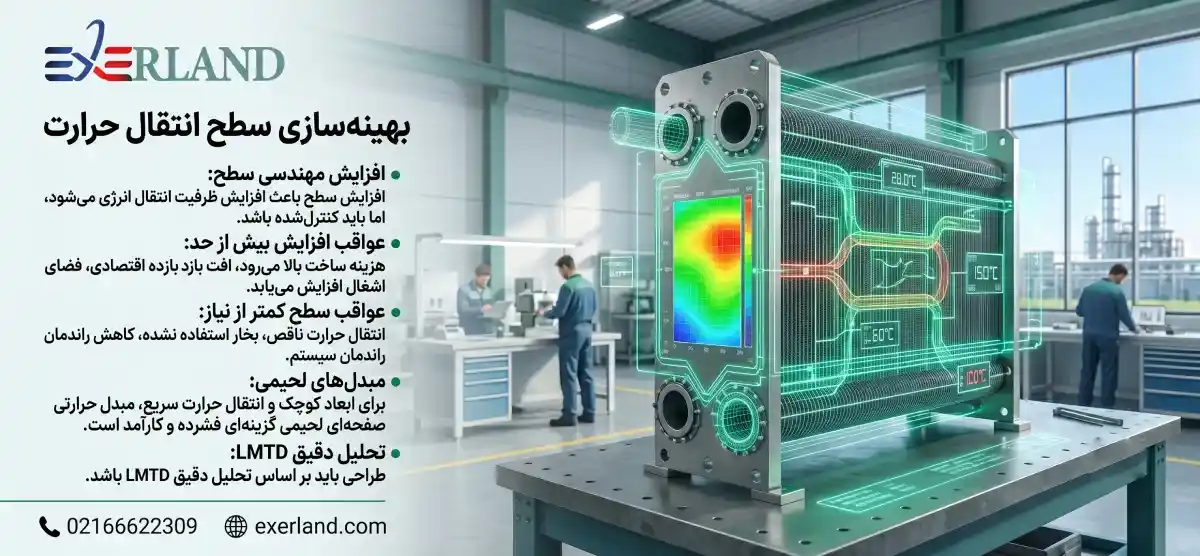

بهینه‌سازی سطح انتقال حرارت

سطح انتقال حرارت یکی از مهم‌ترین پارامترهای طراحی است. افزایش این سطح معمولاً باعث افزایش ظرفیت انتقال انرژی می‌شود، اما این افزایش باید مهندسی و کنترل‌شده باشد.

اگر سطح انتقال حرارت بیش از حد افزایش یابد:

• هزینه ساخت بالا می‌رود
• افت بازده اقتصادی رخ می‌دهد
• فضای اشغال افزایش می‌یابد

اگر سطح کمتر از حد نیاز باشد:

• انتقال حرارت ناقص خواهد بود
• بخار به‌طور کامل استفاده نمی‌شود
• راندمان سیستم کاهش می‌یابد

بنابراین طراحی بهینه باید بر اساس تحلیل دقیق LMTD انجام شود.در برخی سیستم‌های بخار که ابعاد کوچک و انتقال حرارت سریع اهمیت دارد، مبدل حرارتی صفحه ای لحیمی به عنوان گزینه‌ای فشرده و کارآمد انتخاب می‌شود.

فرمول‌های کلیدی در طراحی مبدل حرارتی بخار

 ظرفیت حرارتی
Q = m × Cp × ΔT

این رابطه پایه‌ای‌ترین معادله در تعیین بار حرارتی سیستم است.

انتقال حرارت کلی

Q = U × A × ΔT

این رابطه ارتباط مستقیم بین طراحی فیزیکی مبدل و عملکرد حرارتی آن را نشان می‌دهد.

تلفات حرارتی سیستم

Q loss = U × A × ΔT

این رابطه برای تحلیل انرژی از دست رفته در سیستم استفاده می‌شود.

بهینه‌سازی مصرف انرژی در مبدل حرارتی بخار

بهینه‌سازی انرژی در مبدل‌های بخار تنها به طراحی محدود نمی‌شود، بلکه شامل بهره‌برداری صحیح نیز هست. مهم‌ترین روش‌های بهینه‌سازی عبارتند از:

• تنظیم دقیق دبی بخار و آب
• جلوگیری از کارکرد خارج از نقطه طراحی
• کاهش رسوب و افزایش تمیزی سطح انتقال
• استفاده از سیستم‌های کنترل هوشمند
• بازیافت انرژی حرارتی در خروجی سیستم

در بسیاری از صنایع، تنها با اصلاح این موارد، بین 15 تا 30 درصد کاهش مصرف انرژی مشاهده شده است.

بیشتر بخوانید: تحلیل مهندسی عملکرد مبدل حرارتی صفحه ای واشردار و اصول انتقال حرارت

نقش عایق‌کاری در کاهش تلفات حرارتی

یکی از عوامل مهم اما اغلب نادیده گرفته شده در طراحی سیستم‌های بخار، تلفات حرارتی در مسیر انتقال است. حتی اگر مبدل بهینه طراحی شده باشد، بدون عایق‌کاری مناسب، بخش قابل توجهی از انرژی در مسیر هدر می‌رود.

نقاط بحرانی شامل:

• لوله‌های انتقال بخار
• بدنه مبدل
• اتصالات و شیرآلات

عایق‌کاری مناسب باعث کاهش افت انرژی و افزایش راندمان کل سیستم می‌شود.در تجهیزات فرآیندی با نیاز به راندمان بالا و سهولت سرویس، مبدل حرارتی صفحه ای واشردار به دلیل ساختار ماژولار و دسترسی آسان به قطعات داخلی کاربرد گسترده‌ای دارد.

استراتژی نگهداری و افزایش عمر مبدل

نگهداری اصولی یکی از مهم‌ترین عوامل در حفظ راندمان بلندمدت است. بدون برنامه نگهداری، حتی بهترین طراحی‌ها نیز دچار افت عملکرد خواهند شد.

برنامه نگهداری استاندارد شامل:

• پایش دوره‌ای دما و فشار
• بررسی میزان رسوب
• شستشوی دوره‌ای سطح انتقال حرارت
• بررسی افت فشار در سیستم
• کنترل عملکرد شیرهای کنترلی

نگهداری پیشگیرانه (Preventive Maintenance) در مقایسه با تعمیرات اضطراری، هزینه بسیار کمتری دارد و راندمان سیستم را پایدار نگه می‌دارد.

جهت دریافت اطلاعات درباره مبدل حرارتی هواخنک به لینک مراجعه کنید.

چک لیست مهندسی طراحی مبدل حرارتی بخار

برای طراحی صحیح و صنعتی، بررسی موارد زیر ضروری است:

• تعیین دقیق بار حرارتی سیستم
• بررسی شرایط کاری واقعی (نه تئوری)
• انتخاب نوع مناسب مبدل
• بررسی محدودیت افت فشار
• تحلیل کیفیت سیال و احتمال رسوب
• تعیین نقطه بهینه عملکرد
• بررسی امکان توسعه آینده سیستم

این چک‌لیست کمک می‌کند طراحی از حالت تجربی به حالت مهندسی و قابل اعتماد تبدیل شود.

برای خرید مبدل حرارتی این لینک رو ببین 👇
www.exerland.com/category/heat-exchanger

مثال صنعتی از بهینه‌سازی موفق

در یک واحد صنعتی فرآیندی، با اصلاح طراحی و بهره‌برداری مبدل حرارتی بخار:

• مصرف بخار ۲۳٪ کاهش یافت
• راندمان حرارتی ۱۸٪ افزایش یافت
• هزینه تعمیرات سالانه کاهش قابل توجهی پیدا کرد

این نتایج تنها با بهینه‌سازی کنترل دبی، رسوب‌زدایی منظم و تنظیم صحیح سطح انتقال حرارت به دست آمد، بدون تغییر اساسی در تجهیزات اصلی.برای فرآیندهایی که نیاز به کنترل دقیق دما و تولید مستقل انرژی حرارتی دارند، مبدل حرارتی الکتریکی در برخی کاربردهای صنعتی استفاده می‌شود.
