اهمیت محدوده دمایی در انتخاب مبدل حرارتی صفحهای
در طراحی سیستمهای انتقال حرارت، پارامتر «محدوده دمایی عملکرد» یکی از تعیینکنندهترین عوامل در انتخاب نوع مبدل محسوب میشود. برخلاف تصور رایج، عملکرد موفق یک مبدل صرفاً به ظرفیت حرارتی یا سطح انتقال محدود نیست، بلکه پایداری آن در بازه دمایی واقعی بهرهبرداری اهمیت حیاتی دارد.
در بسیاری از پروژههای صنعتی، مشاهده شده که مبدل انتخابشده از نظر تئوری پاسخگو بوده، اما بهدلیل عدم تطابق با شرایط دمایی واقعی، دچار افت راندمان، نشتی یا تخریب ساختاری شده است. این موضوع بهویژه در مبدل های حرارتی صفحهای بریز (Brazed) و جوشی (Welded) اهمیت بیشتری دارد، زیرا ساختار فشرده و صفحات نازک آنها، حساسیت بالایی به تنشهای حرارتی ایجاد میکند.
تعریف مهندسی محدوده دمایی عملکرد در مبدل های صفحه ای
محدوده دمایی عملکرد به بازهای از دما گفته میشود که مبدل حرارتی میتواند در آن:
انتقال حرارت پایدار داشته باشددچار تغییر شکل مکانیکی نشود
از نظر متالورژیکی پایدار بماند
نشتی یا شکست ساختاری نداشته باشد
این تعریف فراتر از اعداد درجشده در کاتالوگ است و باید در شرایط واقعی بهرهبرداری تحلیل شود.

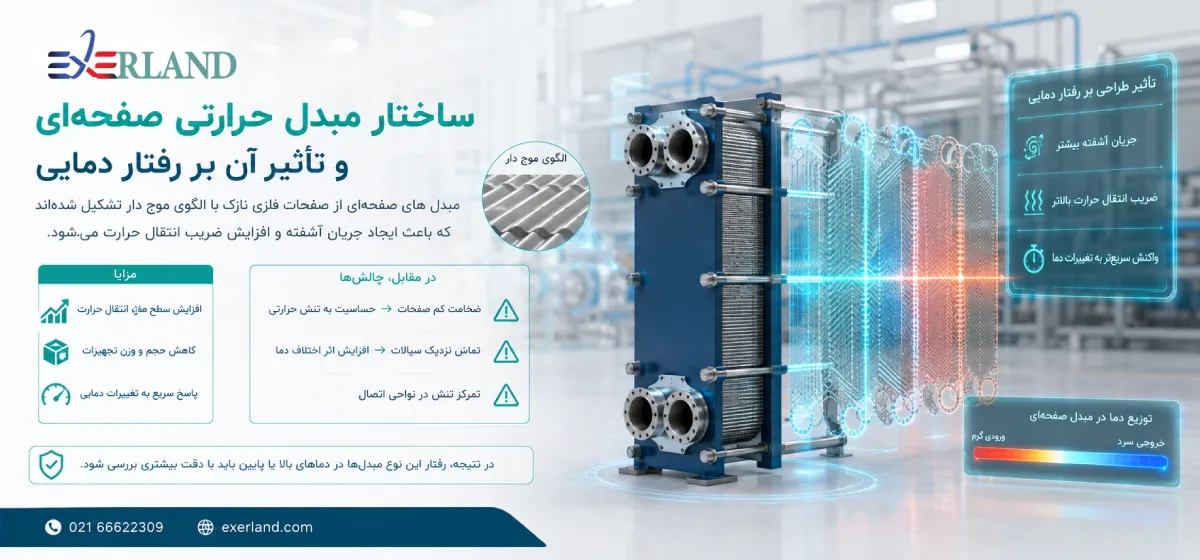

ساختار مبدل حرارتی صفحهای و تأثیر آن بر رفتار دمایی
مبدل های صفحه ای از صفحات فلزی نازک با الگوی موج دار تشکیل شدهاند که باعث ایجاد جریان آشفته و افزایش ضریب انتقال حرارت میشود. این طراحی، مزایای قابل توجهی دارد:
افزایش سطح مؤثر انتقال حرارتکاهش حجم و وزن تجهیزات
پاسخ سریع به تغییرات دمایی
اما در مقابل:
ضخامت کم صفحات → حساسیت به تنش حرارتیتماس نزدیک سیالات → افزایش اثر اختلاف دما
تمرکز تنش در نواحی اتصال
در نتیجه، رفتار این نوع مبدل ها در دماهای بالا یا پایین باید با دقت بیشتری بررسی شود.
بیشتر مطالعه بشه: تحلیل مهندسی انتخاب مبدل حرارتی صفحهای واشردار (Gasketed Plate Heat Exchanger) در تأسیسات

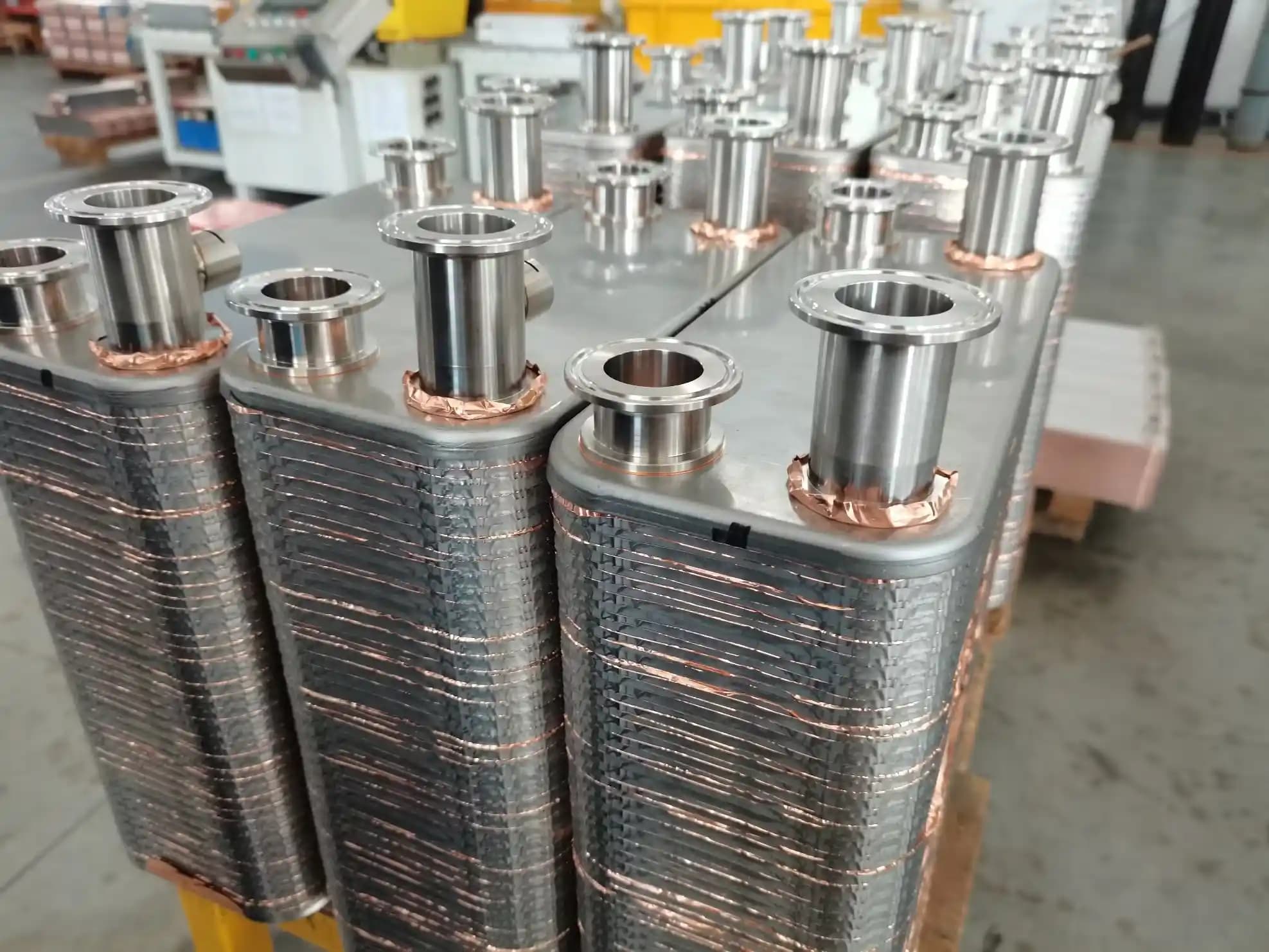

بررسی محدوده دمایی مبدلهای صفحهای بریز (Brazed)
ساختار و مکانیزم اتصال
در مبدلهای بریز، صفحات از طریق فلز پرکننده (معمولاً مس یا نیکل) در یک فرآیند حرارتی به هم متصل میشوند. این ساختار بدون گسکت بوده و کاملاً آببندی شده است.
محدوده دمایی عملیاتی
بریز با مس: تا حدود 200 درجه سانتیگرادبریز با نیکل: تا حدود 400 درجه سانتیگراد
با این حال، عامل محدودکننده اصلی، رفتار فلز اتصالدهنده است.
تحلیل عملکرد در دماهای بالا
در دماهای بالا:
فلز مس دچار کاهش استحکام میشوداحتمال تغییر شکل در ناحیه اتصال افزایش مییابد
ریسک نشتی تدریجی بالا میرود
به همین دلیل، استفاده از مبدل بریز در شرایطی با نوسانات دمایی شدید یا شوک حرارتی، از نظر مهندسی توصیه نمیشود.
بررسی محدوده دمایی مبدلهای صفحهای جوشی (Welded)
ساختار و ویژگیها
در این نوع مبدل، صفحات بهصورت کامل به یکدیگر جوش داده میشوند. این موضوع باعث حذف فلز واسط و افزایش مقاومت مکانیکی و حرارتی میشود.
محدوده دمایی عملکرد
قابلیت کارکرد تا بیش از 600 درجه سانتیگرادمناسب برای شرایط دمایی شدید و محیطهای خورنده
مزایای عملکردی
توزیع یکنواخت تنش در کل ساختارعدم وجود نقطه ضعف در اتصال
مقاومت بالا در برابر شوک حرارتی
این ویژگیها باعث شده که مبدلهای جوشی در صنایع نفت، گاز و پتروشیمی کاربرد گستردهای داشته باشند.
بیشتر بخوانید: راهنمای جامع انتخاب و خرید مبدل حرارتی صفحه ای در کاربردهای صنعتی
مقایسه مهندسی محدوده دمایی مبدل های بریز و جوشی
| محدودیت کلیدی | حداکثر دما | حداقل دما | نوع اتصال | نوع مبدل |
|---|---|---|---|---|
| افت استحکام اتصال | 200°C | -50°C | بریز | Brazed (مس) |
| هزینه بالا | 400°C | -100°C | بریز | Brazed (نیکل) |
| تنش حرارتی | 600°C+ | -200°C | جوشی | Welded |
این جدول نشان میدهد که انتخاب نوع مبدل باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً بر اساس هزینه اولیه.همان طور که از مقایسه محدوده دمایی و محدودیت های مهندسی مبدل های بریز و جوشی مشخص است، انتخاب تجهیزات فرایندی باید بر اساس شرایط واقعی بهره برداری، کیفیت سیال، فشار، دما و الزامات نگهداری انجام شود. این رویکرد تنها به مبدل های حرارتی محدود نیست و در طراحی سیستم های تصفیه آب صنعتی نیز اهمیت بالایی دارد؛ زیرا انتخاب صحیح تجهیزات، تأثیر مستقیمی بر راندمان، طول عمر سیستم و کاهش هزینه های بهره برداری خواهد داشت.
اگر برای پروژه خود به دنبال یک دستگاه تصفیه آب RO صنعتی با طراحی مهندسی، راندمان بالا و امکان انتخاب تجهیزات متناسب با شرایط فرآیندی هستید، دستگاه تصفیه آب RO مدل EXR2000 میتواند گزینهای مناسب باشد...
اگر برای پروژه خود به دنبال یک دستگاه تصفیه آب RO صنعتی با طراحی مهندسی، راندمان بالا و امکان انتخاب تجهیزات متناسب با شرایط فرآیندی هستید، دستگاه تصفیه آب RO مدل EXR2000 میتواند گزینهای مناسب باشد. این دستگاه با قابلیت سفارشیسازی بر اساس کیفیت آب ورودی، ظرفیت موردنیاز و شرایط بهرهبرداری، پاسخگوی نیاز صنایع مختلف است. برای مشاهده مشخصات فنی، دریافت مشاوره تخصصی و استعلام قیمت دستگاه تصفیه آب RO مدل EXR2000 را بررسی کنید.
تحلیل تنش حرارتی در مبدل های صفحه ای
یکی از مهمترین چالشهای عملکرد در دماهای مختلف، تنش حرارتی ناشی از اختلاف دما بین صفحات است.
افزایش اختلاف دما باعث افزایش تنش در ساختار میشود. در مبدل های صفحهای، بهدلیل نازک بودن صفحات، این تنشها میتوانند منجر به:
تغییر شکل دائمیایجاد ترکهای ریز
کاهش عمر مفید تجهیز
رفتار مبدل در دماهای بالا و اثر آن بر راندمان
در دماهای بالا، علاوه بر تنش حرارتی، پدیدههای دیگری نیز رخ میدهد:
افزایش نرخ رسوبگذاریکاهش ضریب انتقال حرارت
تغییر خواص سیال
Rf = 1 / h
با افزایش رسوب، ضریب انتقال حرارت کاهش یافته و در نتیجه راندمان سیستم افت میکند.
عملکرد مبدل در دماهای پایین (کاربردهای برودتی)
در دماهای پایین:
فلزات دچار تردی میشوندانعطافپذیری کاهش مییابد
احتمال شکست ناگهانی افزایش پیدا میکند
در این شرایط، استفاده از مبدل حرارتی جوشی با فولادهای آستنیتی توصیه میشود، زیرا این متریالها در دماهای پایین پایداری ساختاری بهتری دارند.
کاربرد محدوده دمایی در صنایع مختلف
سیستمهای HVAC
دمای کاری محدوداستفاده از مبدلهای بریز
تمرکز بر هزینه و راندمان
صنایع غذایی
نیاز به بهداشت بالادماهای متوسط
استفاده از استنلس استیل
صنایع نفت و گاز
دما و فشار بالاشرایط خورنده
استفاده از مبدلهای جوشی
خطاهای رایج در انتخاب مبدل بر اساس دما
در بسیاری از پروژهها، اشتباهات زیر دیده میشود:
انتخاب مبدل بر اساس دمای اسمی و نه واقعینادیده گرفتن شوکهای حرارتی
عدم توجه به تغییرات بار حرارتی
در نظر نگرفتن رسوبگذاری
این خطاها معمولاً در مرحله بهرهبرداری خود را نشان میدهند و اصلاح آنها هزینهبر است.
بیشتر بخوانید: تحلیل انواع مبدل حرارتی صفحه ای و الزامات مهندسی در انتخاب و خرید
تحلیل تنش حرارتی واقعی در شرایط بهرهبرداری
در فاز طراحی، اغلب محاسبات بر اساس شرایط پایدار (Steady State) انجام میشود، اما در واقعیت صنعتی، سیستمها دائماً در معرض تغییرات دمایی هستند. این تغییرات باعث ایجاد تنشهای حرارتی گذرا (Transient Thermal Stress) میشوند که نقش اصلی در خرابی مبدل دارند.
σ = E × α × ΔT
اما این رابطه در شرایط واقعی کافی نیست. در تحلیل دقیقتر، باید موارد زیر لحاظ شوند:
گرادیان دمایی در طول صفحهنرخ تغییر دما (dT/dt)
محدودیتهای مکانیکی در نقاط اتصال
سیکلهای حرارتی تکرارشونده
در مبدلهای بریز، اختلاف ضریب انبساط بین صفحه (استیل) و فلز اتصال (مس یا نیکل) باعث تمرکز تنش در ناحیه اتصال میشود. این موضوع در سیکلهای حرارتی مکرر، منجر به خستگی حرارتی (Thermal Fatigue) خواهد شد.
در مقابل، در مبدلهای جوشی، اگرچه اتصال یکنواختتر است، اما تنشها در کل ساختار پخش میشوند و در صورت طراحی ضعیف، میتوانند منجر به ترکهای گسترده شوند.
همین اصول مهندسی در طراحی کویلهای هواساز هایژنیک (بیمارستانی) نیز اهمیت بالایی دارد؛ زیرا سیکلهای مکرر گرمایش و سرمایش، تغییرات سریع بار حرارتی و الزامات عملکرد پیوسته در محیطهای درمانی، میتوانند تنشهای حرارتی قابلتوجهی در مبدلهای داخلی ایجاد کنند. انتخاب صحیح نوع مبدل و طراحی اصولی کویل، نقش مهمی در حفظ راندمان انتقال حرارت، جلوگیری از نشتی و افزایش قابلیت اطمینان سیستم در بهرهبرداری بلندمدت دارد.

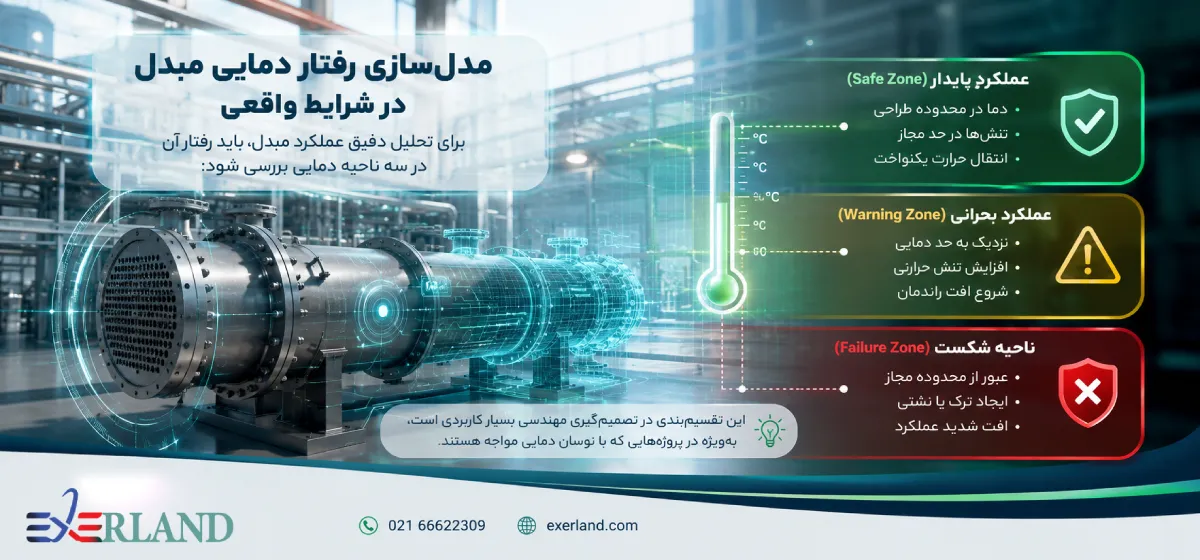

مدلسازی رفتار دمایی مبدل در شرایط واقعی
برای تحلیل دقیق عملکرد مبدل، باید رفتار آن در سه ناحیه دمایی بررسی شود:
عملکرد پایدار (Safe Zone)
دما در محدوده طراحیتنشها در حد مجاز
انتقال حرارت یکنواخت
عملکرد بحرانی (Warning Zone)
نزدیک به حد دماییافزایش تنش حرارتی
شروع افت راندمان
ناحیه شکست (Failure Zone)
عبور از محدوده مجازایجاد ترک یا نشتی
افت شدید عملکرد
این تقسیمبندی در تصمیمگیری مهندسی بسیار کاربردی است، بهویژه در پروژههایی که با نوسان دمایی مواجه هستند.
اگر به دنبال خرید مبدل حرارتی اسپیرال برای انتقال حرارت در سیالات با ویسکوزیته بالا، سیالات آلوده یا فرآیندهایی با احتمال رسوبگذاری هستید، انتخاب یک محصول متناسب با شرایط عملیاتی اهمیت زیادی دارد. بررسی دقیق دبی، فشار، دمای کاری و جنس متریال، نقش مهمی در افزایش راندمان و کاهش هزینههای نگهداری خواهد داشت. برای دریافت مشاوره تخصصی، انتخاب مدل مناسب و استعلام قیمت، صفحه مبدل حرارتی اسپیرال را مشاهده کنید.
نمودار مفهومی رفتار مبدل نسبت به دما
اگر رفتار مبدل را نسبت به دما ترسیم کنیم، نمودار بهصورت زیر قابل توصیف است:
محور افقی: دما (Temperature)محور عمودی: راندمان یا عملکرد (Performance)
رفتار کلی:
در دماهای پایین: عملکرد پایدار ولی محدوددر دمای بهینه: حداکثر راندمان
در دماهای بالا: افت تدریجی و سپس سقوط ناگهانی
این «سقوط ناگهانی» همان نقطهای است که معمولاً در طراحی نادیده گرفته میشود و باعث خرابی ناگهانی سیستم میگردد.

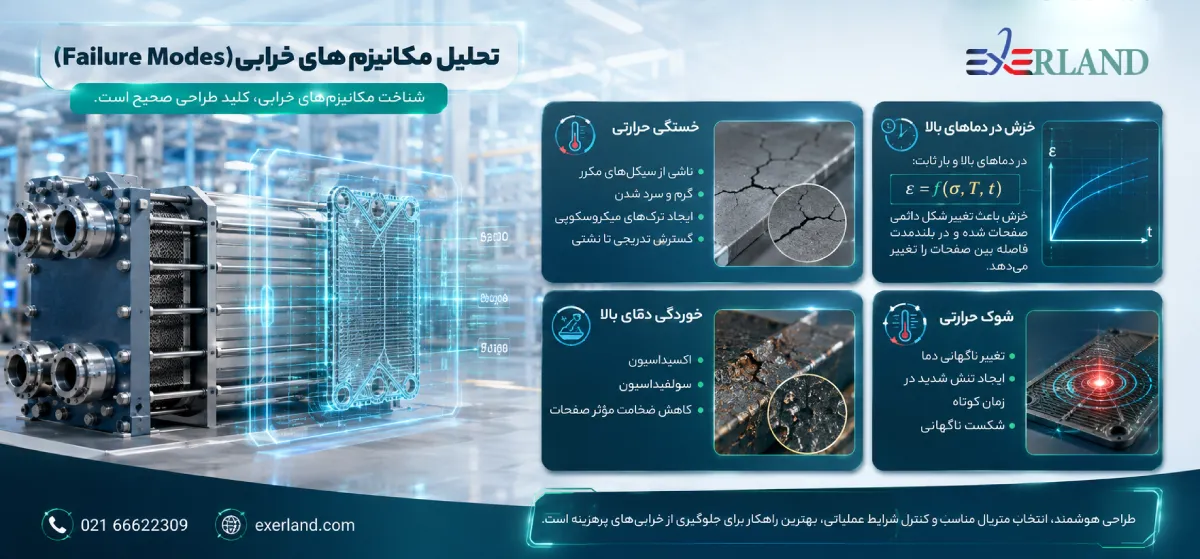

تحلیل مکانیزمهای خرابی (Failure Modes)
شناخت مکانیزمهای خرابی، کلید طراحی صحیح است. در مبدلهای صفحهای، مهمترین Failure Modeها عبارتند از:
خستگی حرارتی (Thermal Fatigue)
ناشی از سیکلهای مکرر گرم و سرد شدنایجاد ترکهای میکروسکوپی
گسترش تدریجی تا نشتی
خزش (Creep) در دماهای بالا
در دماهای بالا و بار ثابت:
ε = f(σ, T, t)
خزش باعث تغییر شکل دائمی صفحات شده و در بلندمدت فاصله بین صفحات را تغییر میدهد.
خوردگی دمای بالا (High Temperature Corrosion)
اکسیداسیونسولفیداسیون
کاهش ضخامت مؤثر صفحات
شوک حرارتی (Thermal Shock)
تغییر ناگهانی دماایجاد تنش شدید در زمان کوتاه
شکست ناگهانی
بیشتر بخوانید: بررسی ویژگی های ترموفیزیکی مس و تأثیر آن بر افزایش راندمان مبدل حرارتی صفحه ای
کیس استادی صنعتی: انتخاب اشتباه مبدل در یک خط فرآیندی
در یک پروژه صنعتی در حوزه فرآوری سیالات شیمیایی، از یک مبدل صفحهای بریز برای انتقال حرارت استفاده شده بود.
شرایط طراحی:
دمای طراحی: 180°Cنوع مبدل: Brazed با اتصال مسی
شرایط واقعی:
شوکهای دمایی تا 220°Cتغییرات سریع دما در استارت و استاپ
نتیجه:
پس از چند ماه بهرهبرداری:
نشتی در ناحیه اتصال صفحاتکاهش راندمان انتقال حرارت
توقف خط تولید
تحلیل مهندسی:
دمای واقعی از محدوده مجاز فراتر رفته بودفلز مس در ناحیه اتصال دچار ضعف شده بود
انتخاب مبدل جوشی میتوانست از این مشکل جلوگیری کند
این مثال نشان میدهد که تفاوت بین شرایط طراحی و شرایط واقعی بهرهبرداری، میتواند به کاهش عمر تجهیزات و تحمیل هزینههای سنگین تعمیرات و توقف تولید منجر شود. در بسیاری از کاربردهایی که نیاز به بازرسی دورهای، شستوشوی منظم یا تعویض قطعات وجود دارد و دما و فشار در محدوده مجاز قرار دارند، استفاده از مبدل حرارتی گسکت دار میتواند گزینهای مناسبتر باشد. این نوع مبدل به دلیل قابلیت باز شدن، سرویس آسان و امکان افزایش یا کاهش تعداد صفحات، انعطافپذیری بالایی در فرآیندهای صنعتی ارائه میدهد. برای بررسی مشخصات فنی، مزایا و کاربردهای این تجهیز، صفحه مبدل حرارتی گسکت دار را مشاهده کنید.

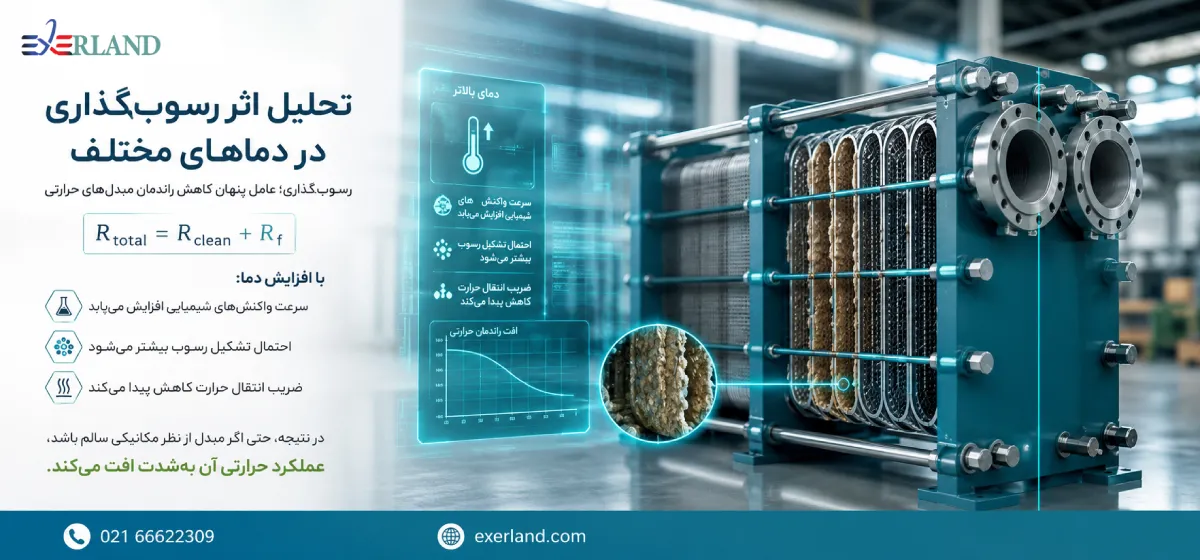

تحلیل اثر رسوبگذاری در دماهای مختلف
رسوبگذاری یکی از عوامل پنهان اما بسیار مهم در عملکرد مبدل است.
R_total = R_clean + Rf
با افزایش دما:
سرعت واکنشهای شیمیایی افزایش مییابداحتمال تشکیل رسوب بیشتر میشود
ضریب انتقال حرارت کاهش پیدا میکند
در نتیجه، حتی اگر مبدل از نظر مکانیکی سالم باشد، عملکرد حرارتی آن بهشدت افت میکند.
مطالعه کنید: مبدل حرارتی صفحه ای – راهنمای جامع، کاربردها و مشخصات فنی
بررسی رفتار دینامیکی مبدل در تغییرات دما
در سیستمهای واقعی، مبدل در شرایط دینامیکی کار میکند:
استارت سیستمتغییر بار
توقف ناگهانی
در این شرایط:
Q(t) = m × Cp × ΔT(t)
بار حرارتی تابع زمان است و این موضوع باعث ایجاد تنشهای متغیر میشود. طراحی مبدل حرارتی باید این رفتار دینامیکی را در نظر بگیرد، نه فقط شرایط پایدار.تصمیمگیری مهندسی در انتخاب مبدل صفحهای بر اساس محدوده دمایی عملکرد
چرا انتخاب مبدل فقط یک انتخاب فنی نیست؟
در پروژههای واقعی، انتخاب مبدل حرارتی صرفاً یک تصمیم فنی نیست؛ بلکه ترکیبی از موارد زیر است:
شرایط دمایی واقعی (نه اسمی)ریسکهای عملیاتی
هزینه چرخه عمر (LCC)
قابلیت اطمینان سیستم
بسیاری از پروژهها به این دلیل شکست میخورند که انتخاب مبدل فقط بر اساس «قیمت اولیه» یا «ظرفیت حرارتی» انجام شده است، در حالی که محدوده دمایی عملکرد بهدرستی تحلیل نشده است.
بیشتر مطالعه کنید: راهنمای جامع انتخاب، خرید، قیمت و مشخصات فنی مبدل حرارتی صفحه ای بریز

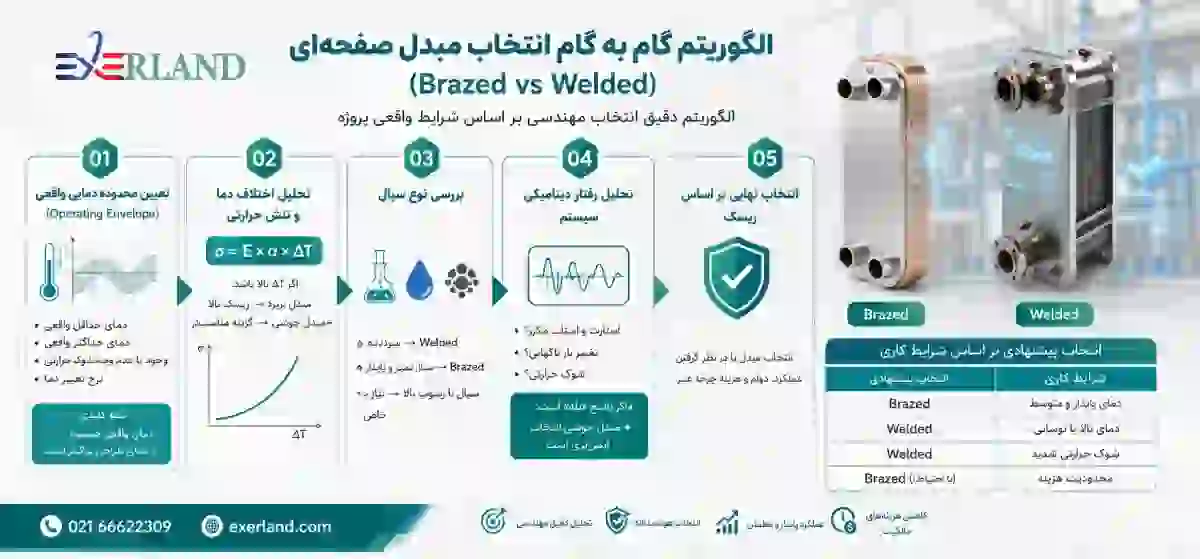

الگوریتم گام بهگام انتخاب مبدل صفحهای (Brazed vs Welded)
این الگوریتم دقیقاً همان چیزی است که در طراحی مهندسی استفاده میشود:
تعیین محدوده دمایی واقعی (Operating Envelope)
دمای حداقل واقعیدمای حداکثر واقعی
وجود یا عدم وجود شوک حرارتی
نرخ تغییر دما
نکته کلیدی:
دمای واقعی همیشه از دمای طراحی بزرگتر است.
تحلیل اختلاف دما و تنش حرارتی
σ = E × α × ΔTاگر ΔT بالا باشد:
مبدل بریز → ریسک بالامبدل جوشی → گزینه مناسبتر
بررسی نوع سیال
سیال خورنده → Weldedسیال تمیز و پایدار → Brazed
سیال با رسوب بالا → نیاز به طراحی خاص
تحلیل رفتار دینامیکی سیستم
استارت و استاپ مکرر؟تغییر بار ناگهانی؟
شوک حرارتی؟
اگر پاسخ «بله» است:
→ مبدل جوشی انتخاب ایمنتری است
انتخاب نهایی بر اساس ریسک
| انتخاب پیشنهادی | شرایط کاری |
|---|---|
| Brazed | دمای پایدار و متوسط |
| Welded | دمای بالا یا نوسانی |
| Welded | شوک حرارتی شدید |
| Brazed (با احتیاط) | محدودیت هزینه |
اگر به دنبال اطلاع از قیمت اواپراتور چیلر هستید، توجه داشته باشید که قیمت این تجهیز به عواملی مانند ظرفیت برودتی، نوع مبرد، جنس مبدل، فشار کاری و مشخصات فنی پروژه بستگی دارد. برای دریافت مشاوره تخصصی، انتخاب مدل مناسب و استعلام قیمت بهروز، صفحه اواپراتور چیلر را مشاهده کنید.
چک لیست مهندسی انتخاب مبدل بر اساس دما
قبل از نهایی کردن انتخاب، این چکلیست باید بررسی شود:
چک لیست طراحی
آیا دمای واقعی اندازهگیری شده یا تخمینی است؟آیا شوک حرارتی در سیستم وجود دارد؟
آیا اختلاف دما در لحظه استارت بررسی شده؟
آیا رفتار متریال در دمای بالا تحلیل شده؟
چک لیست بهرهبرداری
آیا اپراتور کنترل دقیق دما دارد؟آیا امکان افزایش ناگهانی دما وجود دارد؟
آیا سیستم تمیزکاری دورهای دارد؟
چک لیست ایمنی
در صورت نشتی چه اتفاقی میافتد؟آیا سیال خطرناک است؟
آیا توقف سیستم هزینهبر است؟
بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس

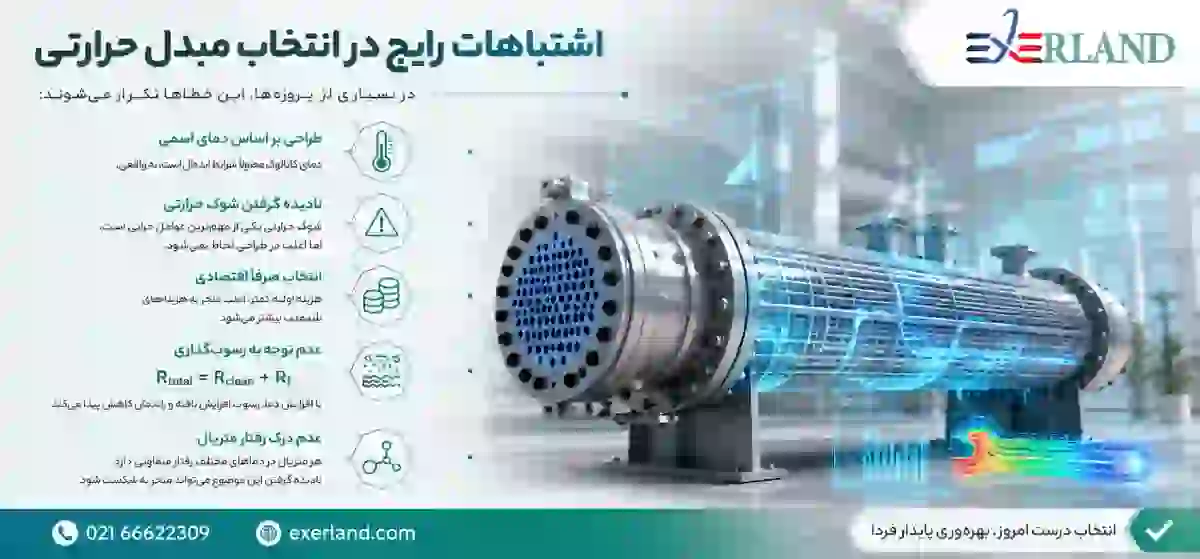

اشتباهات رایج در انتخاب مبدل حرارتی
در بسیاری از پروژهها، این خطاها تکرار میشوند:
طراحی بر اساس دمای اسمی
دمای کاتالوگ معمولاً شرایط ایدهآل است، نه واقعی.
نادیده گرفتن شوک حرارتی
شوک حرارتی یکی از مهمترین عوامل خرابی است، اما اغلب در طراحی لحاظ نمیشود.
انتخاب صرفاً اقتصادی
هزینه اولیه کمتر، اغلب منجر به هزینههای بلندمدت بیشتر میشود.
عدم توجه به رسوبگذاری
R_total = R_clean + Rf
با افزایش دما، رسوب افزایش یافته و راندمان کاهش پیدا میکند.
عدم درک رفتار متریال
هر متریال در دماهای مختلف رفتار متفاوتی دارد. نادیده گرفتن این موضوع میتواند منجر به شکست شود.
این نکات بهویژه هنگام خرید هواساز استخری اهمیت زیادی دارند؛ زیرا انتخاب نادرست مبدل حرارتی میتواند راندمان دستگاه را کاهش داده، مصرف انرژی را افزایش دهد و هزینههای نگهداری را در بلندمدت بالا ببرد.
تحلیل اقتصادی انتخاب مبدل (Life Cycle Cost)
در تصمیم گیری حرفه ای، فقط قیمت خرید مهم نیست. باید کل هزینه چرخه عمر بررسی شود:
LCC = C_initial + C_operation + C_maintenance + C_failureمقایسه واقعی:
| هزینه کل | ریسک خرابی | هزینه نگهداری | هزینه اولیه | نوع مبدل |
|---|---|---|---|---|
| متوسط تا بالا | بالا در دماهای بالا | متوسط | پایین | Brazed |
| بهینه در بلندمدت | بسیار کم | پایین | بالا | Welded |
نتیجه مهم:
در دماهای بالا، مبدل جوشی تقریباً همیشه اقتصادیتر است.

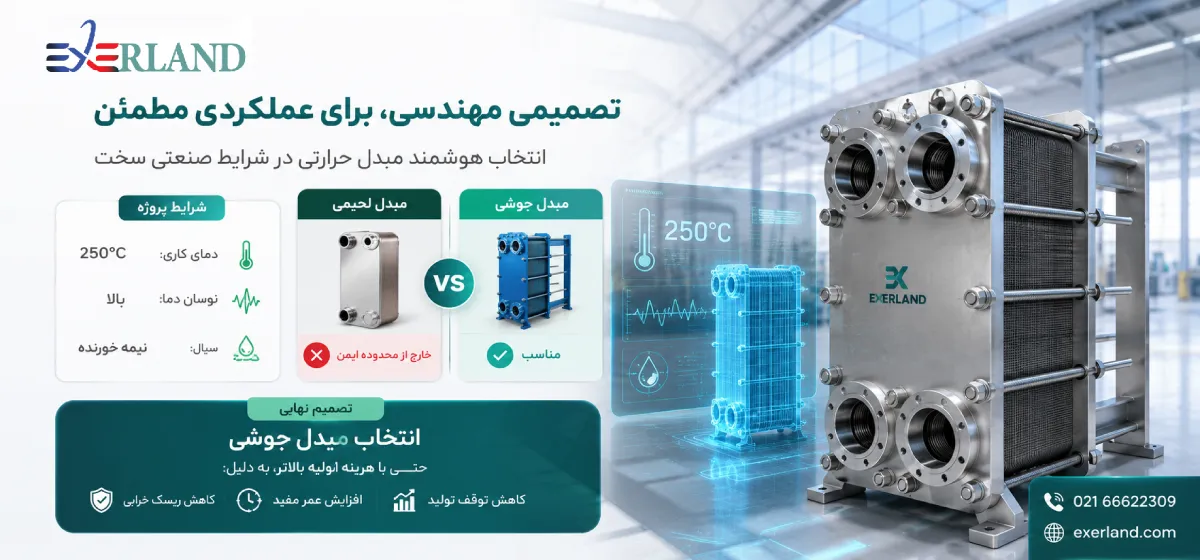

سناریوی تصمیمگیری واقعی (Engineering Decision Case)
فرض کنید یک پروژه صنعتی با شرایط زیر دارید:
دمای کاری: 250°Cنوسان دما: بالا
سیال: نیمه خورنده
تحلیل:
Brazed → خارج از محدوده ایمنWelded → مناسب
تصمیم نهایی:
انتخاب مبدل جوشی، حتی با هزینه اولیه بالاتر، به دلیل:
کاهش ریسک خرابیافزایش عمر مفید
کاهش توقف تولید
همین رویکرد مهندسی در انتخاب تجهیزات برودتی نیز اهمیت دارد. در سیستم هایی مانند چیلر تراکمی، انتخاب صحیح مبدلهای حرارتی متناسب با شرایط فرآیندی، نقش مهمی در افزایش راندمان، کاهش مصرف انرژی و بهبود پایداری عملکرد کل سیستم ایفا میکند. برای آشنایی بیشتر با مشخصات فنی و کاربردهای این تجهیزات، صفحه چیلر تراکمی را مشاهده کنید.
مدل تصمیمگیری سریع برای مهندسین
اگر بخواهیم کل فرآیند را ساده کنیم:
دما زیر 150°C → Brazedدما بین 150 تا 300°C → بررسی دقیق
دما بالای 300°C → Welded
وجود شوک حرارتی → حتماً Welded
سیال خورنده → Welded
