چرا انتخاب مبدل حرارتی صفحه ای حساس تر از چیزی است که فکر می کنیم؟
مبدل حرارتی صفحه ای (plate Heat Exchanger) در نگاه اول یک تجهیز ساده و فشرده به نظر میرسد، اما در واقع یکی از دقیقترین سیستمهای انتقال حرارت در صنعت است. کوچکترین خطا در انتخاب آن میتواند باعث افت راندمان، افزایش افت فشار یا حتی توقف کامل فرآیند شود.
در صنایع مدرن، از HVAC گرفته تا صنایع غذایی، شیمیایی و نیروگاهی، این تجهیز به دلیل راندمان بالا و ابعاد کوچک بسیار محبوب است. اما همین محبوبیت باعث شده انتخاب اشتباه آن نیز بسیار رایج باشد.

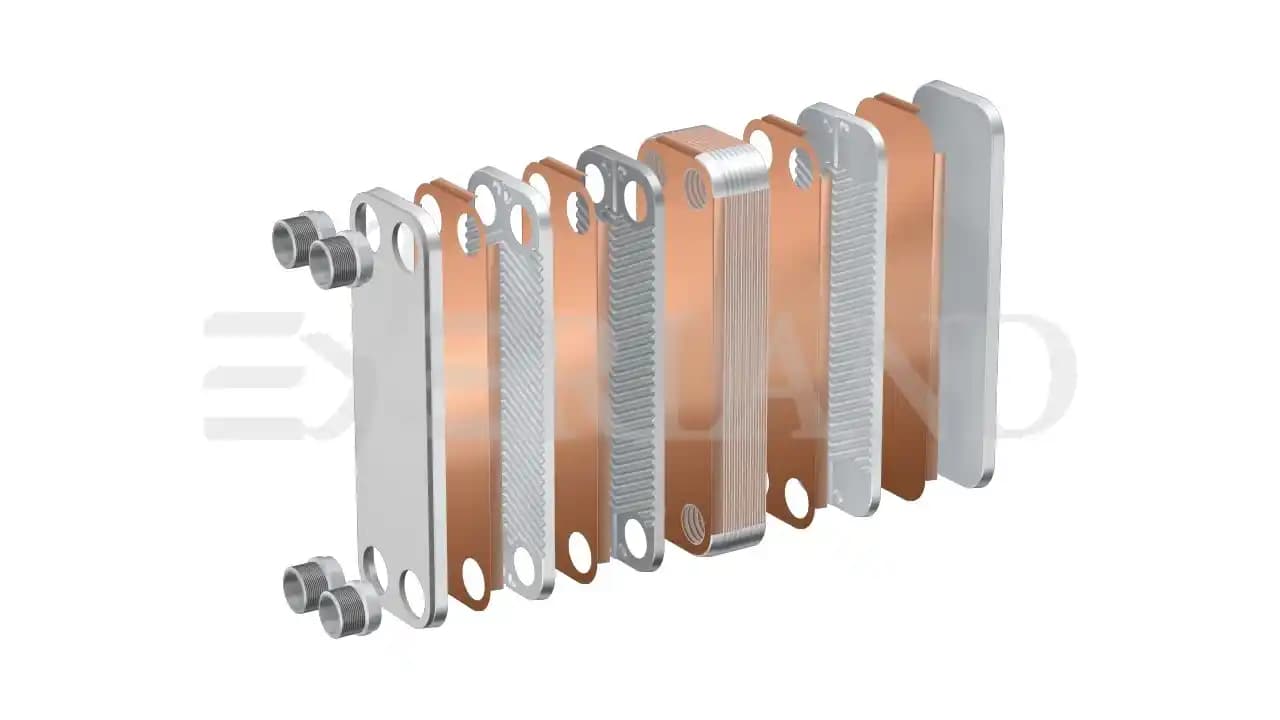

هدف این مقاله، ارائه یک راهنمای جامع انتخاب و خرید مبدل حرارتی صفحه ای در کاربردهای صنعتی است؛ با نگاه کاملاً مهندسی، عملی و قابل استفاده در پروژه واقعی.انتخاب صحیح، زمانی امکانپذیر است که مشخصات فنی پروژه با ویژگی های مبدل حرارتی صفحه ای تطبیق داده شود.
مبدل حرارتی صفحه ای چیست و چگونه کار می کند؟
مبدل حرارتی صفحه ای از مجموعه ای صفحات نازک فلزی تشکیل شده که بین آنها کانالهای جریان سیال ایجاد میشود. دو سیال بدون تماس مستقیم، از مسیرهای مجزا عبور کرده و تبادل حرارت انجام میدهند.برای آشنایی پایه با ساختار، نحوه انتقال حرارت و انواع این تجهیز، میتوانید راهنمای مبدل حرارتی صفحه ای چیست؟ را نیز بررسی کنید.
این ساختار باعث میشود سطح تماس حرارتی بسیار بالا باشد و راندمان انتقال حرارت نسبت به بسیاری از مبدل های دیگر بیشتر شود.
Q = U × A × ΔT
مزایای مبدل حرارتی صفحه ای در صنعت
مبدل های صفحه ای به دلیل طراحی فشرده و سطح انتقال حرارت بالا، مزایای مهمی دارند:
- راندمان حرارتی بسیار بالا
- اشغال فضای کم
- قابلیت افزایش یا کاهش ظرفیت با افزودن صفحات
- واکنش سریع به تغییرات دما
- مناسب برای سیستمهای مدولار
اما این مزایا تنها زمانی واقعی هستند که انتخاب صحیح انجام شده باشد.در انتخاب بین ساختارهای مختلف، مبدل حرارتی صفحه ای واشردار به دلیل قابلیت باز شدن و سرویس دورهای، در بسیاری از کاربردهای صنعتی گزینه قابل بررسی است.
معیارهای کلیدی در انتخاب مبدل حرارتی صفحه ای
1. ظرفیت حرارتی (Heat Duty)
اولین و مهمترین پارامتر در انتخاب، میزان بار حرارتی است. اگر ظرفیت بهدرستی محاسبه نشود، کل سیستم دچار عدم تعادل خواهد شد.محاسبه دقیق بار حرارتی باید بر اساس دبی، ظرفیت گرمایی ویژه و اختلاف دمای واقعی سیالات انجام شود؛ جزئیات محاسبات را میتوانید در راهنمای محاسبه ظرفیت مبدل حرارتی دنبال کنید.
2. افت فشار (Pressure Drop)
یکی از حساس ترین پارامترها در مبدل های صفحه ای، افت فشار است. به دلیل مسیرهای باریک جریان، افت فشار میتواند نسبت به مبدلهای لولهای بیشتر باشد.
ΔP = f × (L/D) × (ρV²/2)
افت فشار بالا یعنی:
- مصرف انرژی بیشتر پمپ
- کاهش دبی واقعی
- افزایش هزینه بهرهبرداری
3. نوع سیال (Fluid Type)
نوع سیال تعیین میکند چه نوع صفحه و چه متریالی استفاده شود:
- سیالات تمیز → صفحات استنلس استیل استاندارد
- سیالات خورنده → آلیاژهای خاص
- سیالات ویسکوز → طراحی کانال بازتر
4. دمای کاری و فشار عملیاتی
مبدل های صفحه ای معمولاً برای فشارهای متوسط طراحی می شوند. انتخاب اشتباه در این بخش میتواند باعث نشتی یا تغییر شکل صفحات شود.برای انتخاب یک مبدل حرارتی صفحه ای مناسب، بررسی ظرفیت حرارتی، افت فشار، نوع سیال و شرایط دما و فشار کاری ضروری است.
جدول مقایسه انتخاب مبدل صفحه ای بر اساس کاربرد
| ریسک | مزیت کلیدی | نوع سیال | کاربرد صنعتی |
|---|---|---|---|
| رسوب | راندمان بالا | آب | HVAC |
| افت فشار | بهداشت بالا | سیالات تمیز | صنایع غذایی |
| خوردگی | فشردگی | خورنده | شیمیایی |
| فشار بالا | پاسخ سریع | آب داغ | نیروگاهی |
خطاهای رایج در خرید مبدل حرارتی صفحه ای
خطای 1: انتخاب صرفاً بر اساس قیمت
بزرگترین اشتباه در خرید، انتخاب ارزانترین گزینه بدون بررسی مهندسی است. این کار معمولاً منجر به:
- افت راندمان
- خرابی زودهنگام
- هزینه تعمیر بالا
در مبدل های واشردار، امکان باز کردن مجموعه و تعویض گسکت یکی از مزیتهای اصلی سرویس پذیری است؛ جزئیات آن در تعمیر و تعویض گسکت مبدل حرارتی توضیح داده شده است.
خطای 2: نادیده گرفتن افت فشار واقعی
بسیاری از خریداران فقط ظرفیت حرارتی را بررسی میکنند و افت فشار را نادیده میگیرند، در حالی که این پارامتر تعیینکننده مصرف انرژی است.
خطای 3: انتخاب اشتباه متریال صفحات
انتخاب متریال اشتباه میتواند باعث خوردگی سریع و نشتی بین صفحات شود.انتخاب متریال صفحات باید با ترکیب شیمیایی سیال، دما، فشار و ریسک خوردگی هماهنگ باشد؛ برای بررسی دقیقتر این موضوع، انتخاب متریال مبدل حرارتی را مطالعه کنید.
خطای 4: عدم توجه به رسوبگذاری (Fouling)
در سیالات صنعتی، رسوبگذاری یک عامل جدی کاهش راندمان است.

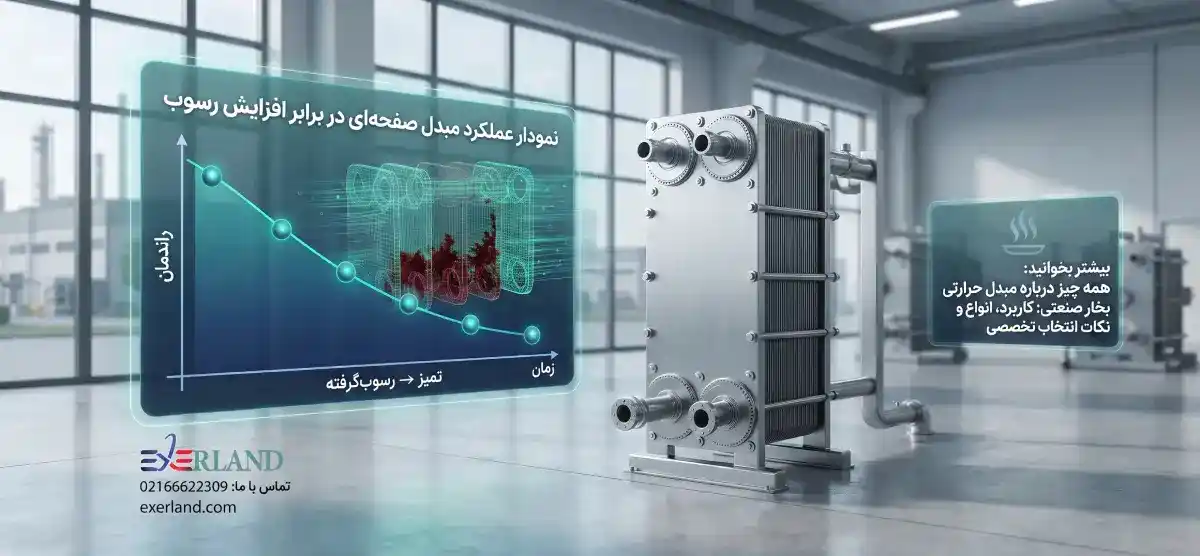

نمودار عملکرد مبدل صفحه ای در برابر افزایش رسوب
نکات مهم در خرید صنعتی مبدل حرارتی صفحه ای
- همیشه ظرفیت را با ضریب اطمینان طراحی انتخاب کن
- افت فشار را همسطح راندمان در نظر بگیر
- متریال را بر اساس سیال واقعی انتخاب کن
- امکان سرویس و باز کردن دستگاه را بررسی کن
- شرایط واقعی بهرهبرداری را مبنا قرار بده، نه شرایط اسمی
روش شست و شو باید متناسب با جنس رسوب، متریال صفحات، نوع گسکت و دستورالعمل سازنده انتخاب شود. شست و شوی شیمیایی مبدل حرارتی صفحه ای یکی از روشهای رایج برای حذف رسوبات و آلودگیهای داخلی است، اما نوع ماده شوینده، غلظت، دما و مدت زمان تماس باید متناسب با جنس صفحات و گسکت انتخاب شود؛ زیرا استفاده از مواد شیمیایی نامناسب میتواند به صفحات یا سیستم آببندی آسیب بزند.
فرمول مهم در طراحی انتخاب مبدل حرارتی صفحه ای
η = (Q_out / Q_in) × 100نام فرمول: راندمان حرارتی مبدل صفحهای
انتخاب مبدل حرارتی صفحه ای یک تصمیم صرفاً خرید نیست، بلکه یک تصمیم مهندسی است.
اگر انتخاب درست انجام شود، این تجهیز میتواند یکی از بهینهترین سیستمهای انتقال حرارت در صنعت باشد. اما اگر اشتباه انتخاب شود، حتی با راندمان بالا، میتواند باعث افزایش هزینه انرژی و کاهش عمر سیستم شود.
در واقع، موفقیت در استفاده از مبدل صفحه ای به یک جمله خلاصه میشود:
طراحی درست، مهمتر از خرید درست است.
انتخاب مبدل حرارتی صفحه ای؛ مسئله فقط راندمان نیست
در نگاه مهندسی، انتخاب مبدل حرارتی صفحه ای (plate Heat Exchanger) فقط بر اساس راندمان بالا یا ابعاد کوچک انجام نمیشود. واقعیت این است که انتخاب درست زمانی اتفاق میافتد که شرایط واقعی بهرهبرداری، محدودیتهای سیستم و رفتار سیال همزمان تحلیل شوند.
در پروژههایی که فشار، دما، نوع سیال یا شرایط سرویس انتخاب را محدود میکند، مقایسه مبدل صفحه ای با مبدل حرارتی پوسته و لوله میتواند بخشی از فرآیند انتخاب باشد. بنابراین انتخاب نهایی باید بر اساس الزامات فرآیند، هزینههای نگهداری، شرایط عملیاتی و طول عمر مورد انتظار سیستم انجام شود، نه صرفاً بر مبنای راندمان حرارتی یا ابعاد تجهیز.
معیار تصمیم گیری مهندسی در انتخاب مبدل صفحه ای
1. تحلیل بار حرارتی واقعی (Real Heat Load)
بار حرارتی واقعی همیشه با مقدار طراحی متفاوت است. تغییرات دبی، تغییر دمای ورودی و شرایط محیطی باعث میشود ظرفیت واقعی سیستم نوسان داشته باشد.
Q = m × Cp × ΔTنام فرمول: محاسبه بار حرارتی واقعی در سیستمهای صنعتی
اگر این مقدار بهدرستی تحلیل نشود، مبدل یا بیشازحد بزرگ انتخاب میشود یا در شرایط واقعی کمظرفیت خواهد بود.
2. افت فشار؛ پارامتر پنهان اما تعیینکننده
در مبدل های صفحه ای، مسیر جریان باریک است و همین موضوع باعث حساسیت بالای افت فشار میشود. بسیاری از انتخابهای اشتباه دقیقاً از همین نقطه شروع میشوند.
ΔP = f × (L/D) × (ρV²/2)نام فرمول: مدل پایه افت فشار در مبدل حرارتی صفحهای
پیامدهای انتخاب اشتباه:
- افزایش توان مصرفی پمپ
- کاهش دبی واقعی سیستم
- ناپایداری عملکرد در بارهای متغیر
3. تطابق نوع سیال با طراحی صفحه ای
مبدل های صفحه ای برای همه سیالات مناسب نیستند. انتخاب اشتباه در این بخش یکی از رایجترین خطاهای صنعتی است.
دستهبندی مهندسی سیالات:
| ریسک | رفتار در مبدل صفحهای | نوع سیال |
|---|---|---|
| کم | ایدهآل | آب تمیز |
| متوسط | قابل قبول | روغن سبک |
| بالا | دشوار | سیالات ویسکوز |
| بسیار بالا | حساس | سیالات رسوبزا |
4. تحلیل محدودیت دما و فشار
مبدل حرارتی صفحه ای معمولاً برای فشارهای خیلی بالا طراحی نمیشود. در نتیجه، انتخاب آن بدون بررسی دقیق شرایط عملیاتی میتواند خطرناک باشد.محدوده دمایی قابل قبول نیز باید بر اساس نوع ساخت و مشخصات طراحی تعیین شود؛ بهخصوص زمانی که بین محدوده دمایی مبدل صفحه ای بریز و واشردار تصمیمگیری میکنید.
در شرایط زیر باید دقت ویژه داشت:
- فشار بالا در خطوط فرآیندی
- شوک حرارتی (Thermal Shock)
- تغییرات سریع دما
5. نقش رسوبگذاری در انتخاب واقعی
رسوبگذاری (Fouling) در مبدلهای صفحهای سریعتر از بسیاری از تجهیزات دیگر اثر میگذارد، چون کانالها باریک هستند.
هرگونه بیتوجهی به این عامل، باعث افت تدریجی راندمان و افزایش مصرف انرژی میشود.
6. انتخاب بر اساس نوع کاربرد صنعتی
| دلیل | مناسب بودن مبدل صفحهای | صنعت |
|---|---|---|
| راندمان بالا | بسیار مناسب | HVAC |
| بهداشت و کنترل دقیق | مناسب | صنایع غذایی |
| فشار و رسوب بالا | محدود | پتروشیمی |
| وابسته به طراحی | متوسط | نیروگاه |
در صنایع غذایی، علاوه بر انتقال حرارت، الزامات بهداشتی، قابلیت شستوشو و انتخاب متریال اهمیت بیشتری پیدا میکند؛ نمونههای کاربردی این موضوع در مبدل حرارتی صفحه ای در صنایع غذایی بررسی شده است.
7. تحلیل اقتصادی انتخاب (Cost vs Performance)
در انتخاب صنعتی، فقط عملکرد مهم نیست؛ هزینه چرخه عمر (Life Cycle Cost) تعیینکننده است.
اجزای هزینه:
- هزینه خرید اولیه
- هزینه انرژی
- هزینه نگهداری
- هزینه توقف سیستم
گاهی یک مبدل ارزانتر در خرید، در طول زمان چند برابر هزینه ایجاد میکند.
8. اشتباه رایج: انتخاب بر اساس کاتالوگ، نه شرایط واقعی
یکی از بزرگترین خطاهای صنعتی این است که انتخاب فقط بر اساس دیتاشیت انجام میشود، بدون تحلیل شرایط واقعی سیستم.
مشکل اینجاست که:
- شرایط واقعی همیشه متغیر است
- دیتاشیتها شرایط ایدهآل را نشان میدهند
وقتی طراحی مبدل حرارتی صفحه ای درست است اما سیستم شکست میخورد
در بسیاری از پروژههای صنعتی، مبدل حرارتی صفحه ای (Plate Heat Exchanger) بهدرستی انتخاب و حتی بهصورت اصولی طراحی میشود، اما در مرحله اجرا، عملکرد واقعی با آنچه در محاسبات دیده شده فاصله میگیرد.پس از تعیین بار حرارتی، محاسبات طراحی مبدل حرارتی باید با در نظر گرفتن LMTD، ضریب انتقال حرارت و سطح مورد نیاز تکمیل شود.
اینجاست که واقعیت صنعت خودش را نشان میدهد:
موفقیت یک مبدل فقط روی کاغذ تعیین نمیشود، بلکه در نصب، بهرهبرداری و نگهداری شکل میگیرد.
خرید و قیمت مبدل صفحه ای بدون تحلیل چرخه عمر (Life Cycle Cost)
یکی از مهم ترین اشتباهات در خرید تجهیزات صنعتی، تمرکز صرف بر قیمت اولیه است.
در تحلیل مهندسی، علاوه بر قیمت اولیه، باید موارد زیر نیز بررسی شوند:
- هزینه انرژی مصرفی
- هزینه نگهداری
- هزینه توقف سیستم
- هزینه تعویض قطعات
در بسیاری از موارد، یک تجهیز ارزانتر در خرید، در طول زمان چند برابر هزینه ایجاد میکند.در بررسی قیمت مبدل حرارتی صفحه ای نیز نباید فقط قیمت خرید اولیه را مقایسه کرد؛ هزینه انرژی، سرویس، قطعات مصرفی و توقف خط نیز بخشی از هزینه واقعی تجهیز هستند.
نصب غیر اصولی گسکت مبدل حرارتی صفحه ای و اثر آن بر عملکرد
نصب مبدل حرارتی صفحه ای حساستر از چیزی است که به نظر میرسد. حتی یک خطای کوچک در نصب میتواند کل عملکرد را تحت تأثیر قرار دهد.پیش از بروز نشتی، بازرسی گسکت مبدل حرارتی صفحه ای میتواند به شناسایی ترک، سختشدگی، تغییر شکل یا آسیب آببندی کمک کند.
خطاهای رایج نصب:
- عدم تراز دقیق دستگاه
- تنش مکانیکی روی اتصالات
- رعایت نکردن جهت صحیح جریان
- عدم فضای کافی برای سرویس
این خطاها باعث:
- توزیع نامناسب جریان
- افزایش افت فشار
- کاهش راندمان واقعی
انتخاب اشتباه متریال صفحات
متریال صفحات (Plate Material) مستقیماً روی عمر تجهیز اثر دارد. انتخاب اشتباه در این بخش یکی از دلایل اصلی خرابی زودهنگام است.
جدول انتخاب متریال:
| ریسک انتخاب اشتباه | متریال مناسب | شرایط سیال |
|---|---|---|
| کم | SS304 | آب تمیز |
| متوسط | SS316L | آب صنعتی |
| بالا | آلیاژهای خاص | سیالات خورنده |
| حساس | استیل بهداشتی | صنایع غذایی |
انتخاب اشتباه در این بخش باعث:
- خوردگی سریع
- نشتی داخلی
- توقف کامل سیستم
اگر سیال خورنده باشد، انتخاب متریال تنها بر اساس انتقال حرارت کافی نیست و مقاومت خوردگی مبدل حرارتی صفحه ای باید بهصورت مستقل بررسی شود.
عدم تطابق ظرفیت واقعی با شرایط بهره برداری
در طراحی، شرایط پایدار فرض میشود، اما در واقعیت، شرایط همیشه در حال تغییر است.
Q = m × Cp × ΔTنام فرمول: محاسبه بار حرارتی واقعی در بهرهبرداری صنعتی
اگر این تغییرات در انتخاب لحاظ نشود:
- مبدل کمظرفیت یا بیشظرفیت انتخاب میشود
- راندمان واقعی کاهش مییابد
- سیستم از نقطه طراحی خارج میشود
نادیده گرفتن افت فشار واقعی سیستم مبدل صحفه ای
افت فشار در مبدل های صفحه ای یک پارامتر کلیدی است که مستقیماً روی مصرف انرژی تأثیر میگذارد.افزایش تدریجی افت فشار یا کاهش دمای خروجی میتواند نشانه افت عملکرد مبدل باشد؛ مجموعه علائم مهم در نشانه های افت عملکرد مبدل صفحه ای بررسی شده است.
ΔP = f × (L/D) × (ρV²/2)نام فرمول: محاسبه افت فشار در مبدل حرارتی صفحهای
پیامدهای افت فشار بالا:
- افزایش توان مصرفی پمپها
- کاهش دبی واقعی جریان
- ناپایداری فرآیند صنعتی

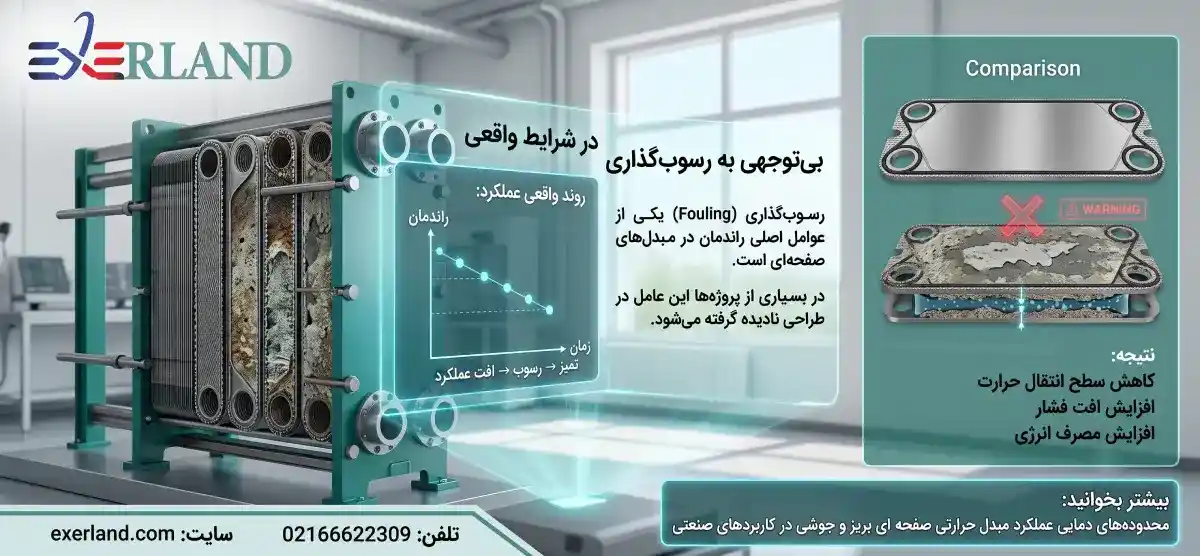

بی توجهی به رسوبگذاری در شرایط واقعی
رسوب گذاری (Fouling) یکی از عوامل اصلی افت راندمان در مبدل های صفحه ای است. در بسیاری از پروژهها این عامل در طراحی نادیده گرفته میشود.برای تعیین روش مناسب مقابله با Fouling، باید نوع رسوب و رفتار آن در سطح انتقال حرارت مشخص شود؛ در این زمینه، تفاوت رسوب نرم و سخت در مبدل صفحه ای اهمیت زیادی دارد.
نتیجه:
- کاهش سطح انتقال حرارت
- افزایش افت فشار
- افزایش مصرف انرژی
انتخاب برند مبدل صفحه ای بدون تحلیل مهندسی
در بازار صنعتی، تفاوت برندها فقط در نام نیست، بلکه در:
- طراحی داخلی صفحات
- کیفیت آببندی
- ضخامت متریال
- دقت ساخت
مقایسه برند ها زمانی ارزش فنی دارد که بر اساس طراحی صفحات، کیفیت آببندی، ظرفیت واقعی، افت فشار و شرایط پروژه انجام شود؛ نه صرفاً بر اساس نام تجاری. برای نمونه میتوانید مقایسه مبدل های صفحه ای Alfa Laval، Danfoss و HEPACO را بررسی کنید.
اشتباه رایج:
- انتخاب صرفاً بر اساس برند معروف
- بدون بررسی دیتاشیت واقعی
- بدون تطبیق با شرایط پروژه
انتخاب مبدل حرارتی لحیمی باید بر پایه محاسبات مهندسی، مشخصات فرآیند و تحلیل فنی انجام شود. بررسی دقیق دیتاشیت، ظرفیت انتقال حرارت، افت فشار مجاز و شرایط کاری سیستم، از بروز مشکلات عملکردی و هزینههای اضافی در آینده جلوگیری خواهد کرد.
عدم توجه به قابلیت سرویس و نگهداری مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای باید طوری انتخاب شود که امکان باز و بسته شدن آسان داشته باشد. در غیر این صورت هزینه نگهداری در آینده بسیار بالا میرود.
مشکلات رایج:
- فضای کم برای تعمیر
- سختی در تعویض صفحات
- توقف طولانی سیستم
عدم پایش عملکرد در بهرهبرداری
یکی از خطاهای مهم صنعتی، عدم بررسی عملکرد واقعی بعد از نصب است.
پارامترهای کلیدی:
- دمای ورودی و خروجی
- دبی واقعی
- افت فشار
- راندمان حرارتی
