چطور بفهمیم مبدل صفحه‌ای نیاز به تعویض واشر دارد؟

پاسخ به این سوال فقط با مشاهده نشتی خارجی مشخص نمی‌شود. بررسی دقیق عملکرد مبدل، تحلیل شرایط کاری، کنترل پارامترهای عملیاتی و شناخت علائم خرابی واشر، همگی در تصمیم‌گیری صحیح نقش دارند.

نقش واشر در عملکرد مبدل حرارتی صفحه‌ای چیست؟

در مبدل حرارتی صفحه ای، صفحات فلزی نازک با الگوی شیارهای خاص در کنار یکدیگر قرار می‌گیرند. بین هر دو صفحه، یک مسیر جریان ایجاد می‌شود که سیالات گرم و سرد از مسیرهای جداگانه عبور می‌کنند.

واشر یا گسکت وظیفه دارد:

• مسیر جریان سیالات را آب‌بندی کند.

• از مخلوط شدن سیال گرم و سرد جلوگیری کند.

• فشار عملیاتی سیستم را تحمل کند.

• مسیر صحیح حرکت سیال بین صفحات را حفظ کند.

در واقع، واشر یک قطعه مصرفی محسوب می‌شود و برخلاف صفحات فلزی که عمر بسیار طولانی دارند، به مرور زمان تحت تأثیر دما، فشار، مواد شیمیایی و سیکل‌های کاری دچار فرسودگی می‌شود.

مواد متداول واشرهای مبدل صفحه‌ای شامل موارد زیر هستند:

انتخاب جنس واشر باید بر اساس نوع سیال، دما، فشار و شرایط شیمیایی انجام شود. استفاده از واشر نامناسب حتی در یک مبدل کاملاً سالم می‌تواند باعث خرابی سریع سیستم شود.

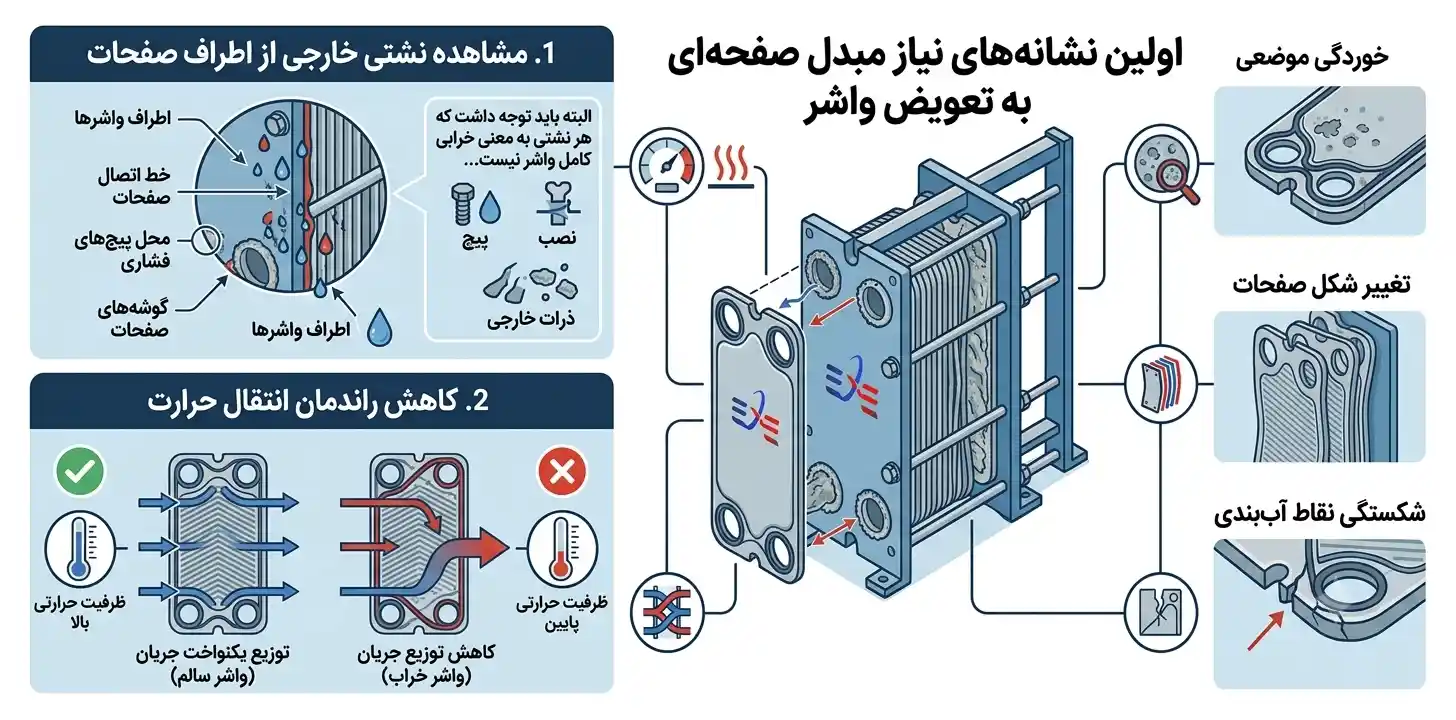

اولین نشانه های نیاز مبدل صفحه ای به تعویض واشر

خرابی واشر همیشه به شکل یک نشتی بزرگ ظاهر نمی‌شود. در بسیاری از موارد، قبل از ایجاد مشکل جدی، علائم عملکردی مشخصی دیده می‌شود.

1. مشاهده نشتی خارجی از اطراف صفحات

واضح‌ترین نشانه خرابی واشر، خروج سیال از قسمت کناری صفحات مبدل است.

این نشتی معمولاً در قسمت‌هایی مانند:

• خط اتصال صفحات

• اطراف واشرها

• محل پیچ‌های فشاری

• گوشه‌های صفحات

مشاهده می‌شود.

البته باید توجه داشت که هر نشتی به معنی خرابی کامل واشر نیست. گاهی کاهش گشتاور سفتی پیچ‌ها، نصب نادرست صفحات یا وجود ذرات خارجی بین صفحات نیز می‌تواند باعث نشتی شود.

2. کاهش راندمان انتقال حرارت

یکی از مهم‌ترین نشانه‌های خرابی واشر، کاهش ظرفیت حرارتی مبدل است.

زمانی که واشرها خاصیت ارتجاعی خود را از دست می‌دهند، مسیر جریان سیال ممکن است تغییر کند. این موضوع باعث کاهش توزیع مناسب جریان روی صفحات شده و انتقال حرارت کاهش پیدا می‌کند.

برای بررسی عملکرد مبدل معمولاً از رابطه انتقال حرارت استفاده می‌شود:

فرمول ظرفیت انتقال حرارت:

 Q = m × Cp × ΔT

که در آن:

• Q: ظرفیت انتقال حرارت بر حسب وات یا کیلووات

• m: دبی جرمی سیال

• Cp: ظرفیت گرمایی ویژه سیال

• ΔT: اختلاف دمای ورودی و خروجی

اگر با ثابت بودن شرایط کاری، مقدار Q کاهش پیدا کند، باید سلامت صفحات، رسوب داخلی و وضعیت واشرها بررسی شود.

بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام

ارتباط افت فشار با خرابی واشر مبدل صفحه ای

افت فشار یکی از پارامترهای مهم برای تشخیص وضعیت داخلی مبدل است.

وقتی واشر دچار تغییر شکل، پارگی یا جابه‌جایی شود، سطح عبور جریان ممکن است تغییر کند. این تغییر باعث افزایش یا کاهش غیرطبیعی افت فشار خواهد شد.

رابطه ساده افت فشار در سیستم‌های جریان داخلی به شکل زیر بیان می‌شود:

فرمول افت فشار:

ΔP = f × (L/D) × (ρ × v² / 2)

پارامترهای این رابطه:

• ΔP: افت فشار

• f: ضریب اصطکاک

• L: طول مسیر جریان

• D: قطر هیدرولیکی

• ρ: چگالی سیال

• v: سرعت جریان

در یک مبدل صفحه‌ای سالم، افت فشار معمولاً در محدوده طراحی باقی می‌ماند. افزایش ناگهانی افت فشار می‌تواند نشانه گرفتگی، رسوب یا تغییر مسیر جریان به دلیل خرابی واشر باشد.

این موضوع در چیلر تراکمی اهمیت بیشتری پیدا می‌کند؛ زیرا هرگونه افزایش غیرعادی افت فشار در مبدل مدار آب سرد می‌تواند باعث کاهش دبی جریان، افزایش بار پمپ و اختلال در انتقال حرارت شود. در نتیجه، بررسی منظم اختلاف فشار دو طرف مبدل می‌تواند به تشخیص زودهنگام گرفتگی یا مشکلات داخلی پیش از تأثیر مستقیم آن‌ها بر عملکرد چیلر کمک کند.

چرا واشر مبدل صفحه ای خراب می شود؟

عوامل مختلفی باعث کاهش عمر واشر مبدل حرارتی صفحه‌ای می‌شوند. انتخاب صحیح واشر، رعایت شرایط کاری و استفاده از محصولی با کیفیت ساخت مناسب، نقش مهمی در افزایش طول عمر آن دارد. به همین دلیل، در انتخاب مبدل حرارتی صفحه‌ای، توجه به مشخصات فنی و تجربه سازنده مبدل حرارتی صفحه ای اهمیت زیادی دارد.مهم ترین عوامل عبارتند از:

دمای کاری بالاتر از محدوده طراحی

هر واشر دارای محدوده دمایی مشخصی است. افزایش مداوم دما باعث سخت شدن، ترک خوردگی و کاهش انعطاف‌پذیری لاستیک می‌شود.

فشار بیش از حد سیستم

فشار بالا باعث فشرده شدن بیش از اندازه واشر و تغییر شکل دائمی آن می‌شود.

حمله شیمیایی سیال

برخی مواد شیمیایی باعث تورم، نرم شدن یا تخریب ساختار واشر می شوند.

باز و بسته شدن زیاد مبدل

در سیستم‌هایی که عملیات سرویس و شستشو زیاد انجام می‌شود، احتمال آسیب مکانیکی به واشر افزایش پیدا می‌کند.

نگهداری نامناسب

استفاده از مواد شوینده نامناسب در شستشوی CIP یا نگهداری طولانی مدت مبدل بدون شرایط مناسب می‌تواند عمر واشر را کاهش دهد.

تفاوت نشتی ساده با خرابی کامل واشر مبدل صفحه ای

همه نشتی‌ها به معنی تعویض فوری تمام واشرها نیستند. مهندس تعمیرات باید ابتدا علت اصلی را مشخص کند.

بیشتر بخوانید: تفاوت مبدل صفحه ای گسکت دار و لحیمی؛ کدام انتخاب بهتری است؟

آیا عمر مشخصی برای واشر مبدل صفحه ای وجود دارد؟

عمر واشر به شرایط کاری وابسته است و نمی‌توان یک عدد ثابت برای تمام کاربردها اعلام کرد.

به طور معمول:

• در سیستم‌های آب سرد و شرایط ملایم: چندین سال

• در سیستم‌های دمای بالا: عمر کوتاه‌تر

• در محیط‌های شیمیایی: نیازمند انتخاب متریال خاص

عواملی مانند کیفیت واشر، طراحی مبدل، نحوه نصب و برنامه نگهداری تأثیر مستقیم بر طول عمر آن دارند.در مقایسه با مبدل حرارتی پوسته و لوله، در مبدل‌های صفحه‌ای واشردار، وضعیت گسکت یکی از عوامل مهم در دوره‌های سرویس و نگهداری محسوب می‌شود. به همین دلیل، هنگام ارزیابی طول عمر تجهیز، نباید تنها به عمر خود مبدل توجه کرد؛ بلکه شرایط کاری و عمر قطعات مصرفی مانند واشر نیز باید در نظر گرفته شود.

چک لیست اولیه تشخیص نیاز به تعویض واشر مبدل صفحه ای

قبل از تصمیم به تعویض واشر، موارد زیر بررسی شود:

تشخیص زمان تعویض واشر مبدل صفحه‌ای یک تصمیم تعمیراتی ساده نیست، بلکه نیازمند بررسی مجموعه‌ای از علائم عملکردی و مکانیکی است.

نشتی، کاهش راندمان، تغییرات غیرعادی افت فشار، افزایش مصرف انرژی و تغییر رفتار حرارتی مبدل، همگی می‌توانند نشانه‌هایی از پایان عمر واشر باشند.

یک برنامه نگهداری اصولی، کنترل دوره‌ای پارامترهای عملکردی و استفاده از واشر مناسب برای شرایط کاری، می‌تواند از خرابی ناگهانی مبدل و هزینه‌های سنگین توقف سیستم جلوگیری کند.

بیشتر بخوانید: خوردگی در مبدل صفحه ای: چرا اتفاق می افتد و چطور جلوگیری کنیم؟

روش های مهندسی تشخیص خرابی واشر مبدل صفحه‌ای

خرابی واشر همیشه با نشتی شدید همراه نیست. در بسیاری از پروژه‌های صنعتی، اولین نشانه‌های خرابی در داده‌های بهره‌برداری سیستم مشاهده می‌شود؛ یعنی زمانی که هنوز هیچ قطره آبی از مبدل خارج نشده اما راندمان کاهش پیدا کرده است.

به همین دلیل در کارخانه‌های بزرگ، تصمیم برای تعویض واشر معمولاً بر اساس داده‌های اندازه‌گیری شده گرفته می‌شود، نه صرفاً مشاهده ظاهری.

در این بخش مهم‌ترین روش‌های تشخیص سلامت واشر را بررسی می‌کنیم.

۱- بررسی افت راندمان انتقال حرارت

اولین و مهم‌ترین شاخص، بررسی راندمان واقعی مبدل است.

اگر دبی دو سیال تقریباً ثابت باشد اما اختلاف دمای خروجی نسبت به زمان راه‌اندازی کاهش پیدا کند، یکی از احتمال‌های اصلی، خرابی گسکت یا تغییر مسیر جریان داخل صفحات است.

برای محاسبه ظرفیت واقعی مبدل از رابطه زیر استفاده می‌شود.

نام فرمول:

ظرفیت انتقال حرارت

Q = m × Cp × ΔT

که در آن:

Q = ظرفیت انتقال حرارت (kW)

m = دبی جرمی سیال (kg/s)

Cp = گرمای ویژه سیال

ΔT = اختلاف دمای ورودی و خروجی

هرچه مقدار Q نسبت به مقدار طراحی کاهش بیشتری داشته باشد، احتمال وجود یکی از مشکلات زیر افزایش پیدا می‌کند:

• فرسودگی واشر

• رسوب داخلی

• گرفتگی مسیرها

• بای‌پس شدن جریان

• جابه‌جایی صفحات

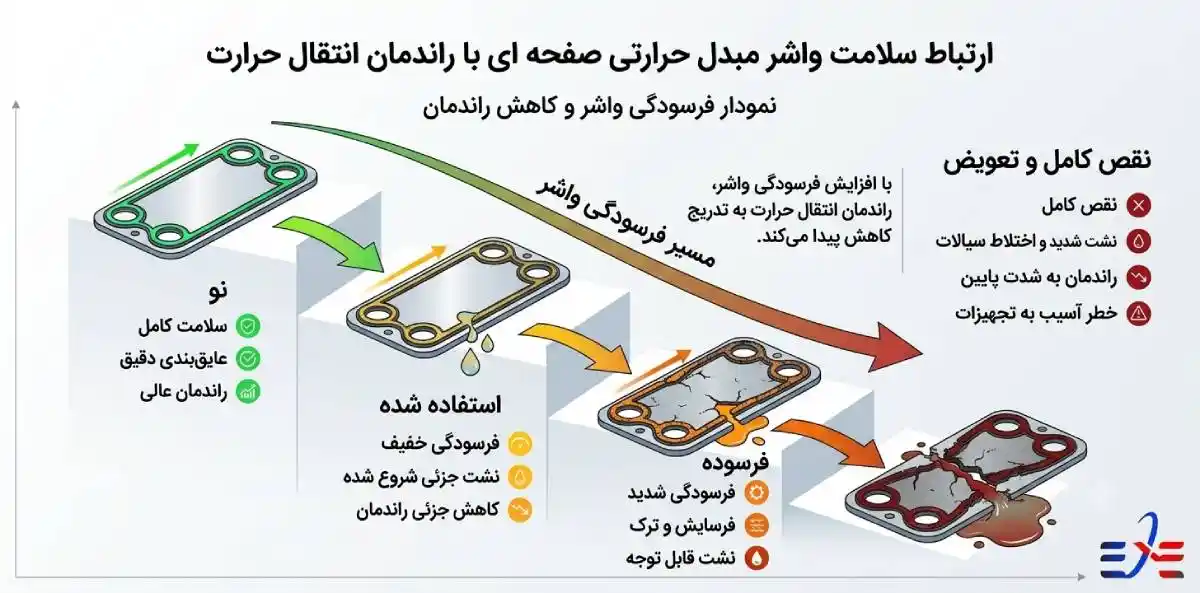

نمودار ارتباط سلامت واشر با راندمان انتقال حرارت

این نمودار یک روند مفهومی را نمایش می‌دهد و نشان می‌دهد که چگونه با افزایش فرسودگی واشر، راندمان انتقال حرارت نیز به‌تدریج کاهش پیدا می‌کند.

۲- اندازه‌گیری افت فشار دو سمت مبدل

یکی دیگر از روش‌های مهم تشخیص خرابی واشر، بررسی افت فشار در دو مدار مبدل است.

در شرایط عادی، افت فشار باید نزدیک مقدار طراحی باشد.

اگر واشر از جای خود خارج شده باشد یا بخشی از آن تغییر شکل داده باشد، توزیع جریان داخل کانال‌ها تغییر می‌کند.

البته این روش در مبدل حرارتی صفحه ای بریز یا جوشی کاربرد ندارد؛ زیرا این نوع مبدل فاقد واشرهای قابل تعویض است و صفحات آن به‌صورت دائمی به یکدیگر متصل شده‌اند. در مبدل‌های بریز، تغییرات غیرعادی افت فشار می‌تواند بیشتر به عواملی مانند گرفتگی کانال‌ها، تشکیل رسوب یا آسیب داخلی صفحات مربوط باشد.

در نتیجه ممکن است:

• افت فشار افزایش پیدا کند.

• افت فشار کاهش پیدا کند.

• توزیع جریان بین صفحات نامتعادل شود.

برای بررسی اولیه از رابطه دارسی استفاده می‌شود.

نام فرمول:

افت فشار

ΔP = f × (L/D) × (ρ × v² / 2)

افزایش ناگهانی ΔP معمولاً نشان‌دهنده یکی از موارد زیر است:

• گرفتگی کانال‌ها

• رسوب

• تغییر مسیر جریان

• جمع شدن واشر

• پارگی بخشی از گسکت

جدول تشخیص اولیه بر اساس افت فشار

بیشتر بخوانید: مبدل حرارتی صفحه ای (Plate Heat Exchanger) چگونه کار می کند؟

۳- بررسی اختلاف دمای دو سیال

گاهی هیچ نشتی مشاهده نمی‌شود اما دمای خروجی نسبت به گذشته تغییر می‌کند.

اگر دمای خروجی سیال گرم کاهش پیدا کند یا سیال سرد به دمای مورد انتظار نرسد، باید احتمال خرابی واشر بررسی شود.

یکی از شاخص‌های مهم در طراحی مبدل صفحه‌ای، اختلاف دمای میانگین لگاریتمی (LMTD) است.

نام فرمول:

اختلاف دمای میانگین لگاریتمی

LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

کاهش مقدار LMTD در حالی که دبی ثابت است، می‌تواند نشان‌دهنده کاهش راندمان واقعی مبدل باشد.

۴- بررسی نشتی داخلی (Cross Leakage)

خطرناک ترین نوع خرابی واشر، نشتی داخلی است.

در این حالت هیچ آبی از بیرون مبدل خارج نمی‌شود اما دو سیال با یکدیگر مخلوط می‌شوند.

این اتفاق مخصوصاً در صنایع زیر اهمیت زیادی دارد:

• صنایع غذایی

• داروسازی

• نیروگاه‌ها

• صنایع شیمیایی

• سیستم‌های آب خالص

علائم نشتی داخلی عبارت‌اند از:

• تغییر کیفیت سیال

• افزایش هدایت الکتریکی

• تغییر رنگ

• تغییر pH

• آلودگی محصول

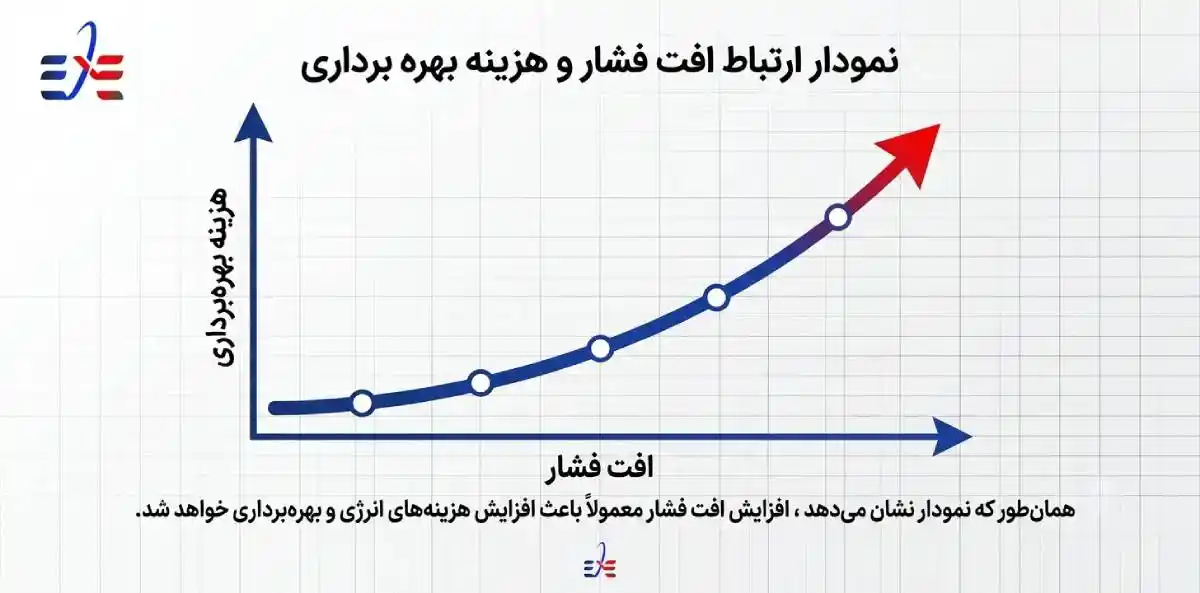

نمودار احتمال وقوع انواع خرابی واشر

۵- تست هیدرواستاتیک (Hydrostatic Test)

یکی از مطمئن‌ترین روش‌های تشخیص خرابی واشر، انجام تست هیدرواستاتیک است.

در این آزمون:

• مبدل از مدار خارج می‌شود.

• با آب پر می‌شود.

• فشار به مقدار مشخصی افزایش پیدا می‌کند.

• افت فشار یا نشتی بررسی می‌شود.

در بسیاری از پروژه‌ها فشار تست برابر است با:

نام فرمول:

فشار تست

Ptest = 1.3 × Pdesign

البته مقدار دقیق باید مطابق دستورالعمل سازنده یا استاندارد طراحی انتخاب شود.

۶- بازرسی ظاهری واشر

گاهی بهترین روش، ساده‌ترین روش است.

پس از باز کردن مبدل باید موارد زیر بررسی شوند:

• ترک خوردگی

• تغییر رنگ

• خشک شدن لاستیک

• جدا شدن از شیار

• پارگی لبه‌ها

• له‌شدگی

• سخت شدن بیش از حد

اگر واشر حالت ارتجاعی خود را از دست داده باشد، حتی در صورت نداشتن نشتی نیز بهتر است تعویض شود.

بیشتر بخوانید: صدای غیرعادی یا لرزش مبدل صفحه ای نشانه چیست؟

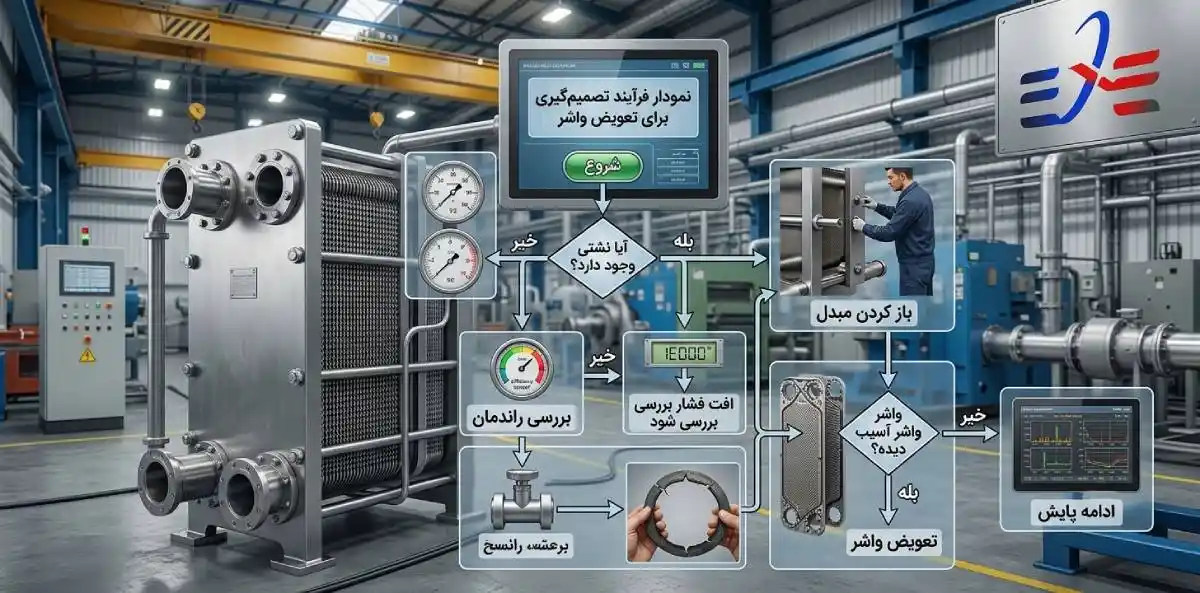

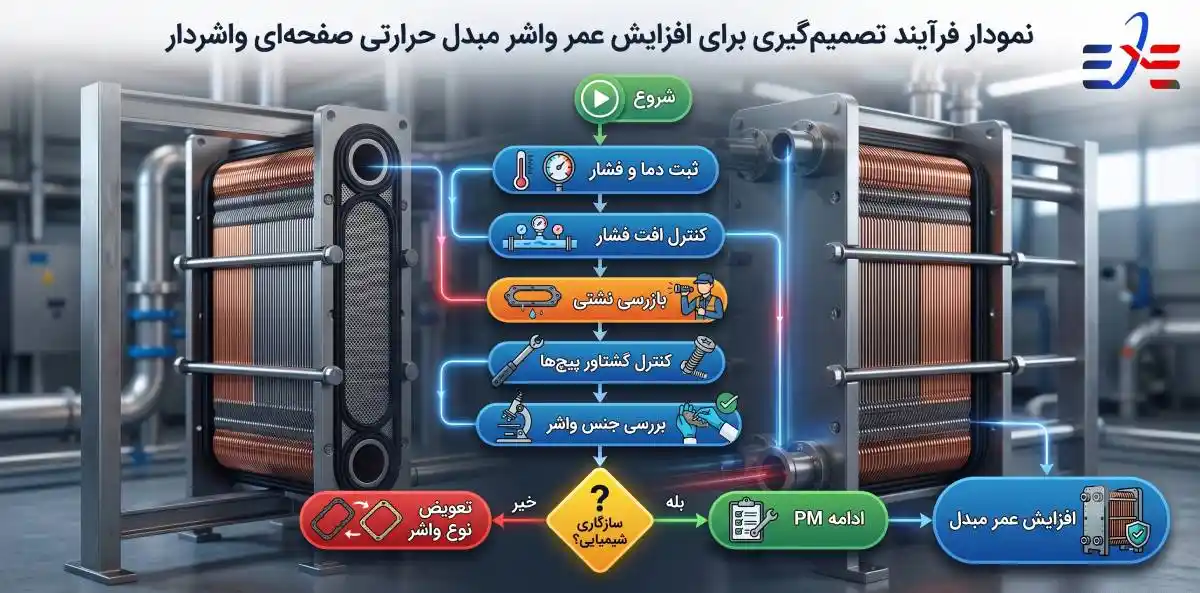

نمودار فرآیند تصمیم‌گیری برای تعویض واشر

برای تشخیص اینکه مبدل صفحه‌ای نیاز به تعویض واشر دارد یا خیر، نباید تنها به مشاهده نشتی اکتفا کرد. بررسی هم‌زمان راندمان انتقال حرارت، افت فشار، اختلاف دمای ورودی و خروجی، نتایج تست هیدرواستاتیک و وضعیت ظاهری گسکت، تصویری دقیق از سلامت مبدل ارائه می‌دهد. در بسیاری از موارد، تعویض به‌موقع واشر می‌تواند از آسیب به صفحات استیل، توقف تولید و افزایش هزینه‌های تعمیرات جلوگیری کند.

در فاز سوم وارد مباحث کاملاً تخصصی‌تر خواهیم شد؛ از جمله تحلیل علل ریشه‌ای خرابی واشر (Root Cause Analysis)، خطاهای نصب، اثر گشتاور پیچ‌ها، انتخاب متریال مناسب (NBR، EPDM، FKM، PTFE)، محاسبه عمر تقریبی واشر و برنامه‌ریزی تعمیرات پیشگیرانه (PM) که بخش بسیار ارزشمندی برای مهندسان و موتورهای جستجو خواهد بود.

بیشتر بخوانید: مبدل حرارتی صفحه ای – راهنمای جامع، کاربردها و مشخصات فنی

فراوانی نسبی انواع خرابی واشر

مقایسه تقریبی انواع خرابی‌های مشاهده‌شده در بهره‌برداری

value	category
34	سخت‌شدن
26	پارگی
18	جابجایی
14	تورم شیمیایی
8	سایر

---

چرا واشر مبدل صفحه ای خراب می‌شود؟ تحلیل ریشه‌ای (Root Cause Analysis) و اصول مهندسی افزایش عمر گسکت

در بسیاری از واحدهای صنعتی، پس از مشاهده نشتی یا کاهش راندمان، اولین اقدام تعویض واشر است. اما اگر علت اصلی خرابی شناسایی نشود، حتی بهترین واشر نیز پس از مدت کوتاهی دوباره دچار آسیب خواهد شد.

به همین دلیل، در شرکت‌های بزرگ نفت، گاز، نیروگاهی و صنایع غذایی، تنها تعویض گسکت کافی نیست؛ بلکه ابتدا باید تحلیل ریشه‌ای خرابی (Root Cause Analysis یا RCA) انجام شود. در این فرآیند، بررسی شرایط واقعی کارکرد مبدل، کیفیت و متریال واشر، نحوه نصب و همچنین سوابق تعمیرات اهمیت زیادی دارد. تجربه تولیدکننده مبدل حرارتی صفحه ای واشردار نیز در این مرحله می‌تواند به شناسایی دقیق‌تر علت خرابی کمک کند؛ زیرا بسیاری از مشکلات تکرارشونده، به انتخاب نادرست متریال، شرایط طراحی یا نحوه بهره‌برداری از تجهیز مربوط می‌شوند، نه صرفاً به خود واشر.

هدف از این تحلیل، پاسخ به یک سؤال مهم است:

چرا این واشر زودتر از عمر طراحی خود از کار افتاده است؟

پاسخ صحیح به این سؤال می‌تواند هزینه‌های تعمیرات را به میزان قابل توجهی کاهش دهد و از توقف‌های ناخواسته تولید جلوگیری کند.

---

مهم ترین دلایل خرابی واشر مبدل صفحه ای

بررسی صدها گزارش تعمیراتی نشان می‌دهد که خرابی واشر معمولاً نتیجه یک عامل واحد نیست، بلکه ترکیبی از شرایط مکانیکی، حرارتی، شیمیایی و خطاهای نصب است.

مهم ترین عوامل عبارت اند از:

• افزایش دمای کاری

• فشار بیش از حد طراحی

• انتخاب نادرست متریال واشر

• استفاده از مواد شوینده نامناسب

• گشتاور اشتباه پیچ‌های فریم

• نصب نادرست صفحات

• ضربه‌های هیدرولیکی (Water Hammer)

• سیکل‌های مکرر خاموش و روشن شدن سیستم

• پیرشدگی طبیعی لاستیک

۱- انتخاب اشتباه جنس واشر

یکی از رایج‌ترین اشتباهات، انتخاب واشر تنها بر اساس قیمت است.

هر الاستومر برای محدوده مشخصی از دما، فشار و نوع سیال طراحی شده است.

اگر جنس واشر با شرایط فرآیندی سازگار نباشد، تخریب آن اجتناب‌ناپذیر خواهد بود.عوامل مختلفی مانند تعداد صفحات، جنس متریال، نوع گسکت، ظرفیت انتقال حرارت، فشار طراحی و شرایط کاری روی قیمت مبدل حرارتی صفحه ای تأثیرگذار هستند. همچنین هزینه اولیه تجهیز تنها بخش کوچکی از هزینه چرخه عمر آن محسوب می‌شود و عواملی مانند مصرف انرژی، سهولت تعمیرات، دسترسی به قطعات یدکی و طول عمر صفحات نیز باید در زمان انتخاب بررسی شوند. به همین دلیل، مقایسه مشخصات فنی در کنار قیمت، بهترین روش برای انتخاب یک مبدل اقتصادی و قابل اعتماد است.

مهم‌ترین محدودیت	مناسب برای	جنس واشر
مناسب نبودن برای بخار داغ	آب، روغن، سیستم‌های HVAC	NBR
مقاومت پایین در برابر روغن‌های معدنی	آب گرم، بخار، محلول‌های رقیق	EPDM
هزینه بالاتر	مواد شیمیایی و دمای بالا	FKM (Viton)
انعطاف‌پذیری کمتر نسبت به لاستیک	محیط‌های بسیار خورنده	PTFE

در بسیاری از پروژه‌ها مشاهده شده است که استفاده از واشر NBR در مدار بخار، عمر گسکت را از چند سال به چند ماه کاهش داده است.

۲- اثر دمای بالا بر عمر واشر

لاستیک‌ها همانند فلزات رفتار نمی‌کنند.

افزایش دما باعث تغییر ساختار مولکولی آن‌ها می‌شود و به مرور زمان خاصیت ارتجاعی خود را از دست می‌دهند.

نشانه‌های این وضعیت عبارت‌اند از:

• خشک شدن سطح

• ترک‌های ریز

• کاهش انعطاف

• شکنندگی

• تغییر رنگ

هرچه دمای بهره‌برداری به محدوده حداکثر مجاز نزدیک‌تر باشد، سرعت پیرشدگی نیز بیشتر خواهد شد.

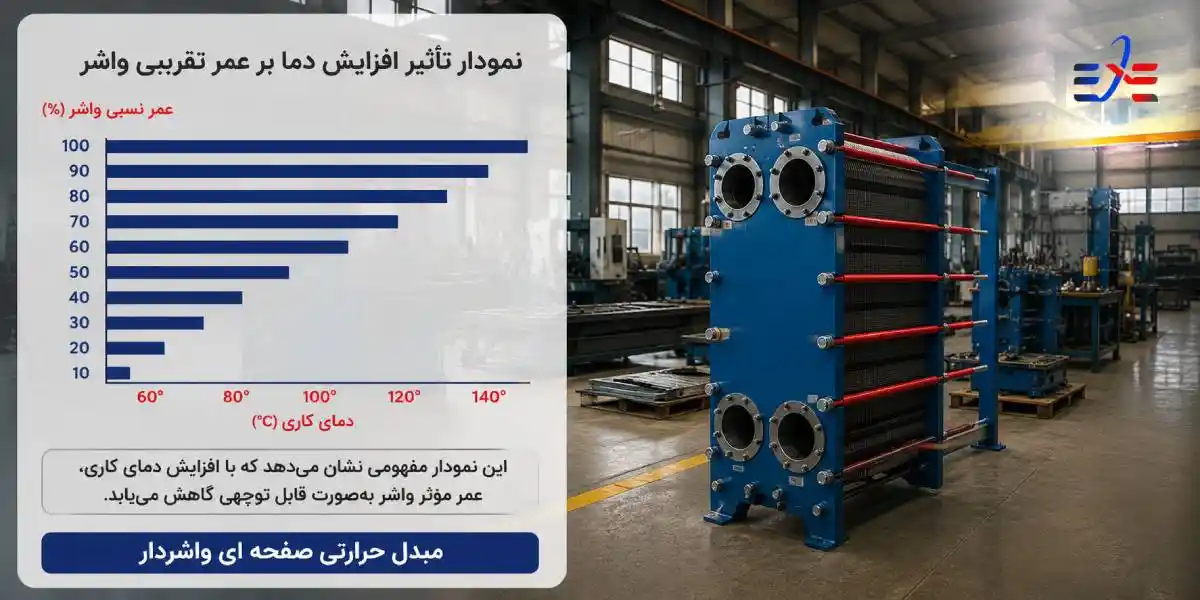

نمودار تأثیر افزایش دما بر عمر تقریبی واشر

این نمودار مفهومی نشان می‌دهد که با افزایش دمای کاری، عمر مؤثر واشر به‌صورت قابل توجهی کاهش می‌یابد.

۳- فشار بیش از حد طراحی

یکی از اشتباهاتی که کمتر مورد توجه قرار می‌گیرد، افزایش تدریجی فشار سیستم است.

گاهی پس از تعویض پمپ یا تغییر فرآیند، فشار کاری افزایش پیدا می‌کند اما مبدل همچنان با همان واشر قبلی استفاده می‌شود.

در این شرایط:

• واشر بیش از حد فشرده می‌شود.

• تغییر شکل دائمی ایجاد می‌شود.

• خاصیت آب‌بندی کاهش پیدا می‌کند.

• احتمال پارگی افزایش می‌یابد.

برای کنترل این موضوع معمولاً نسبت فشار بهره‌برداری به فشار طراحی بررسی می‌شود.

نام فرمول:

ضریب بهره‌برداری فشار

Pressure Ratio = Pworking / Pdesign

اگر این نسبت به عدد ۱ نزدیک یا از آن بیشتر شود، لازم است طراحی سیستم دوباره بررسی گردد.

بیشتر بخوانید: تحلیل انواع مبدل حرارتی صفحه ای و الزامات مهندسی در انتخاب و خرید

۴- نصب نادرست واشر

بخش قابل توجهی از خرابی‌های زودرس، ارتباطی با کیفیت گسکت ندارد.

خطاهای نصب می‌توانند حتی بهترین واشرهای موجود در بازار را نیز از بین ببرند.

رایج‌ترین اشتباهات عبارت‌اند از:

• تمیز نکردن شیار صفحه

• استفاده بیش از حد از چسب

• کشیدن واشر هنگام نصب

• جابه‌جا قرار گرفتن گسکت

• استفاده از ابزار فلزی تیز

• اعمال نیروی نامتقارن

در چنین شرایطی معمولاً نشتی در همان ساعات اولیه راه‌اندازی مشاهده می‌شود.

۵- اهمیت گشتاور صحیح پیچ‌ها

یکی از اصول مهم در مونتاژ مبدل صفحه‌ای، توزیع یکنواخت نیروی فشاری روی صفحات است.

اگر پیچ‌های فریم با گشتاور مناسب بسته نشوند، بخشی از واشر بیش از اندازه فشرده شده و بخش دیگر نیروی کافی دریافت نمی‌کند.

نتیجه این وضعیت:

• نشتی موضعی

• تغییر شکل گسکت

• کاهش عمر صفحات

• ایجاد تنش غیر یکنواخت

به همین دلیل، سازندگان معتبر همیشه مقدار گشتاور مناسب و فاصله نهایی فریم را در دفترچه فنی اعلام می‌کنند. این موضوع در زمان خرید مبدل حرارتی صفحه‌ای واشردار نیز اهمیت دارد؛ زیرا اطلاعات فنی مربوط به نحوه مونتاژ، محدوده فشردگی واشر و الزامات سرویس، می‌تواند در نگهداری صحیح و افزایش عمر تجهیز نقش مهمی داشته باشد.

در واقع، خرید یک مبدل حرارتی صفحه‌ای واشردار مناسب فقط به انتخاب ظرفیت حرارتی یا تعداد صفحات محدود نمی‌شود. کیفیت طراحی، مستندات فنی و امکان سرویس و نگهداری صحیح نیز باید از ابتدا در نظر گرفته شود.

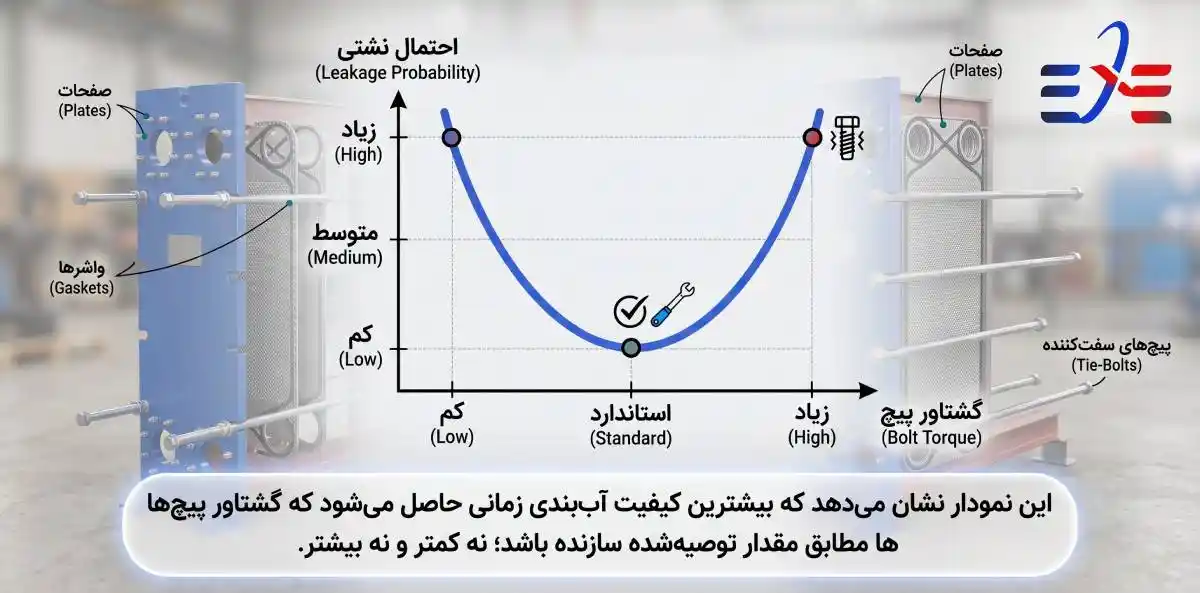

نمودار رابطه گشتاور پیچ و احتمال نشتی

این نمودار نشان می‌دهد که بیشترین کیفیت آب‌بندی زمانی حاصل می‌شود که گشتاور پیچ‌ها مطابق مقدار توصیه‌شده سازنده باشد؛ نه کمتر و نه بیشتر.

۶- تأثیر ضربه هیدرولیکی (Water Hammer)

یکی از عوامل پنهان خرابی واشر، ضربه هیدرولیکی است.

وقتی شیرها به‌صورت ناگهانی بسته شوند یا پمپ بدون کنترل روشن و خاموش شود، موج فشار شدیدی در مدار ایجاد می‌شود.

این موج می‌تواند:

• واشر را از محل خود خارج کند.

• صفحات را جابه‌جا کند.

• موجب پارگی لبه‌های گسکت شود.

علائم رایج Water Hammer:

• صدای شدید کوبش

• لرزش لوله‌ها

• نشتی ناگهانی

• تغییر موقعیت صفحات

۷- نقش مواد شیمیایی در تخریب گسکت

همه سیالات برای واشر مناسب نیستند.

برخی مواد باعث تورم واشر می‌شوند.

برخی دیگر ساختار مولکولی لاستیک را تجزیه می‌کنند.

علائم حمله شیمیایی عبارت‌اند از:

• افزایش ضخامت

• نرم شدن بیش از حد

• ترک‌های سطحی

• پوسته‌پوسته شدن

• تغییر رنگ

قبل از انتخاب واشر باید سازگاری شیمیایی سیال با الاستومر بررسی شود.

بیشتر بخوانید: چرا مبدل های بریز قابل باز شدن نیستند؟

---

برنامه تعمیرات پیشگیرانه (Preventive Maintenance)

بهترین راه جلوگیری از خرابی ناگهانی واشر، اجرای یک برنامه PM منظم است.

نمونه برنامه پیشنهادی:

اقدام	دوره زمانی
بررسی نشتی و افت فشار	هر هفته
ثبت دما، فشار و راندمان	هر ماه
کنترل گشتاور پیچ‌ها	هر سه ماه
بازدید ظاهری فریم و صفحات	هر شش ماه
باز کردن مبدل و ارزیابی وضعیت واشر	سالانه

این برنامه می تواند احتمال توقف اضطراری تجهیزات را به شکل محسوسی کاهش دهد.

بیشتر بخوانید: مزایا و معایب مبدل حرارتی صفحه ای واشردار

---

نمودار فرآیند تصمیم گیری برای افزایش عمر واشر

خرابی واشر مبدل صفحه‌ای معمولاً نتیجه یک عامل واحد نیست؛ بلکه ترکیبی از دما، فشار، شرایط شیمیایی، کیفیت نصب و نحوه بهره‌برداری در آن نقش دارند. سازمان‌هایی که تنها به تعویض گسکت اکتفا می‌کنند، اغلب با تکرار خرابی مواجه می‌شوند، در حالی که اجرای تحلیل ریشه‌ای خرابی (RCA)، انتخاب صحیح متریال، کنترل گشتاور پیچ‌ها و برنامه‌ریزی تعمیرات پیشگیرانه می‌تواند عمر واشر را به شکل قابل توجهی افزایش دهد.

بیشتر بخوانید: انتخاب مبدل حرارتی صفحه ای در موتورخانه

---

مراحل استاندارد تعویض واشر مبدل صفحه‌ای

مرحله اول: ایمن‌سازی سیستم

قبل از باز کردن مبدل باید:

• سیستم خاموش شود.

• فشار داخلی کاملاً تخلیه گردد.

• دمای مبدل به محدوده ایمن برسد.

• شیرهای ورودی و خروجی بسته شوند.

• در صورت وجود سیالات شیمیایی، عملیات شستشو انجام شود.

این مرحله در مبدل حرارتی چیلر اهمیت ویژه‌ای دارد؛ زیرا مبدل ممکن است پس از خاموش شدن سیستم همچنان حاوی سیال تحت فشار یا آب با دمای متفاوت از شرایط محیط باشد. بنابراین، باز کردن فریم پیش از اطمینان از تخلیه کامل فشار و رسیدن تجهیز به شرایط ایمن، می‌تواند به اپراتور و خود مبدل آسیب وارد کند.

مرحله دوم: باز کردن فریم

باز کردن پیچ‌ها باید به‌صورت ضربدری و مرحله‌ای انجام شود تا تنش ناگهانی به صفحات وارد نشود.

از باز کردن یکباره یک سمت فریم خودداری کنید؛ زیرا ممکن است صفحات تاب بردارند.

مرحله سوم: شماره گذاری صفحات

قبل از خارج کردن صفحات، ترتیب آن‌ها ثبت شود.

تغییر آرایش صفحات می‌تواند باعث کاهش راندمان انتقال حرارت شود.

مرحله چهارم: تمیزکاری کامل

قبل از نصب واشر جدید باید موارد زیر بررسی شوند:

• شیارهای صفحات

• وجود رسوب

• آثار خوردگی

• بقایای چسب

• ذرات جامد

هرگونه آلودگی می‌تواند باعث ایجاد نشتی شود.

مرحله پنجم: نصب واشر جدید

در این مرحله باید:

• از واشر اصلی یا معادل تأییدشده استفاده شود.

• جهت نصب رعایت گردد.

• واشر بدون کشش نصب شود.

• از چسب مناسب (در صورت نیاز سازنده) استفاده شود.

مرحله ششم: بستن صفحات

بستن فریم باید به‌صورت یکنواخت و متقارن انجام شود.

هرگز پیچ‌های یک سمت را کامل سفت نکنید.

مرحله هفتم: تست نهایی

قبل از راه‌اندازی کامل باید:

• تست هیدرواستاتیک انجام شود.

• نشتی بررسی شود.

• فشار ثبت گردد.

• دما اندازه‌گیری شود.

• اختلاف فشار کنترل شود.

---

چک لیست نهایی قبل از راه اندازی مبدل حرارتی صفحه ای

وضعیت مطلوب	مورد بررسی
صحیح	ترتیب صفحات
بدون آسیب	سلامت شیارها
بدون پیچ‌خوردگی	واشر
مطابق دستورالعمل سازنده	فاصله فریم
صفر	نشتی
در محدوده طراحی	افت فشار
مطابق طراحی	راندمان حرارتی

---

اشتباهات رایج هنگام تعویض واشر

بسیاری از خرابی‌های مجدد ناشی از خطاهای اجرایی هستند.

رایج‌ترین اشتباهات عبارت‌اند از:

• استفاده از واشر غیراستاندارد

• استفاده از چسب نامناسب

• تمیز نکردن شیارها

• سفت کردن نامتقارن پیچ‌ها

• استفاده مجدد از واشر قدیمی

• مخلوط شدن ترتیب صفحات

• بی‌توجهی به فاصله نهایی فریم

• راه‌اندازی سریع بدون تست فشار

بیشتر بخوانید: تاثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار

---

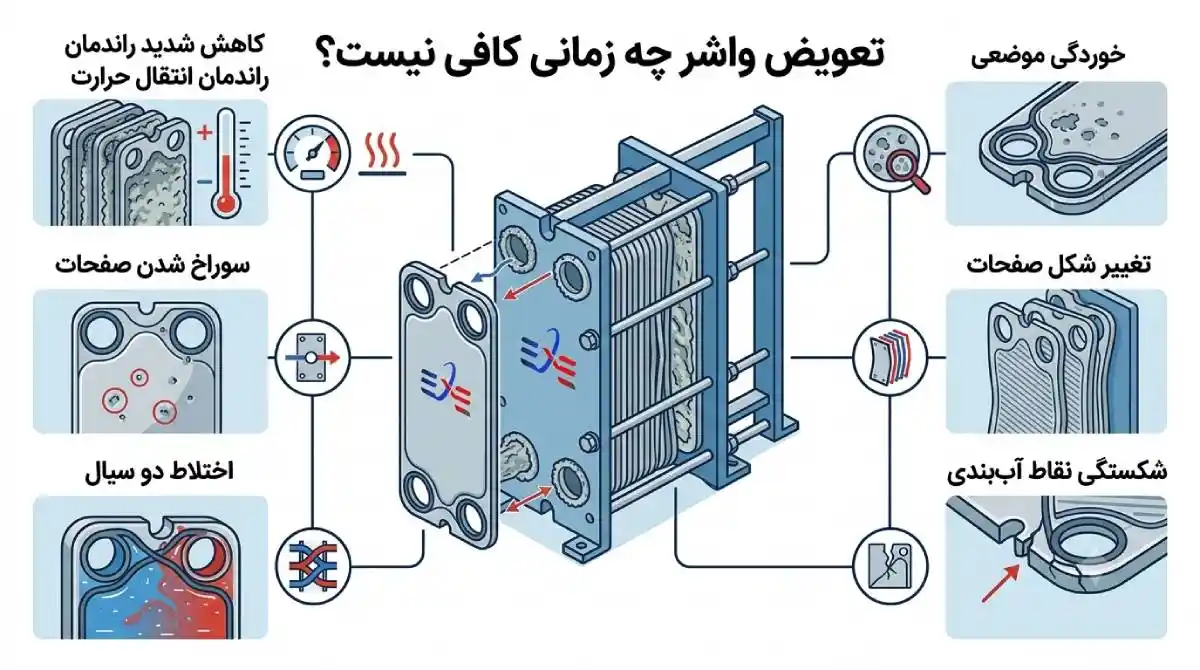

چه زمانی تعویض واشر کافی نیست؟

گاهی تصور می‌شود که با تعویض گسکت، تمام مشکلات مبدل برطرف خواهد شد؛ در حالی که اگر صفحات دچار خوردگی، ترک، تغییر شکل یا فرسایش شده باشند، تعویض واشر به‌تنهایی نتیجه مطلوبی نخواهد داشت.

در شرایط زیر باید علاوه بر واشر، وضعیت صفحات نیز بررسی شود:

• کاهش شدید راندمان انتقال حرارت

• سوراخ شدن صفحات

• اختلاط دو سیال

• خوردگی موضعی

• تغییر شکل صفحات

• شکستگی نقاط آب‌بندی

---

پرسش های متداول درباره زمان تعویض واشر مبدل صفحه ای (FAQ)

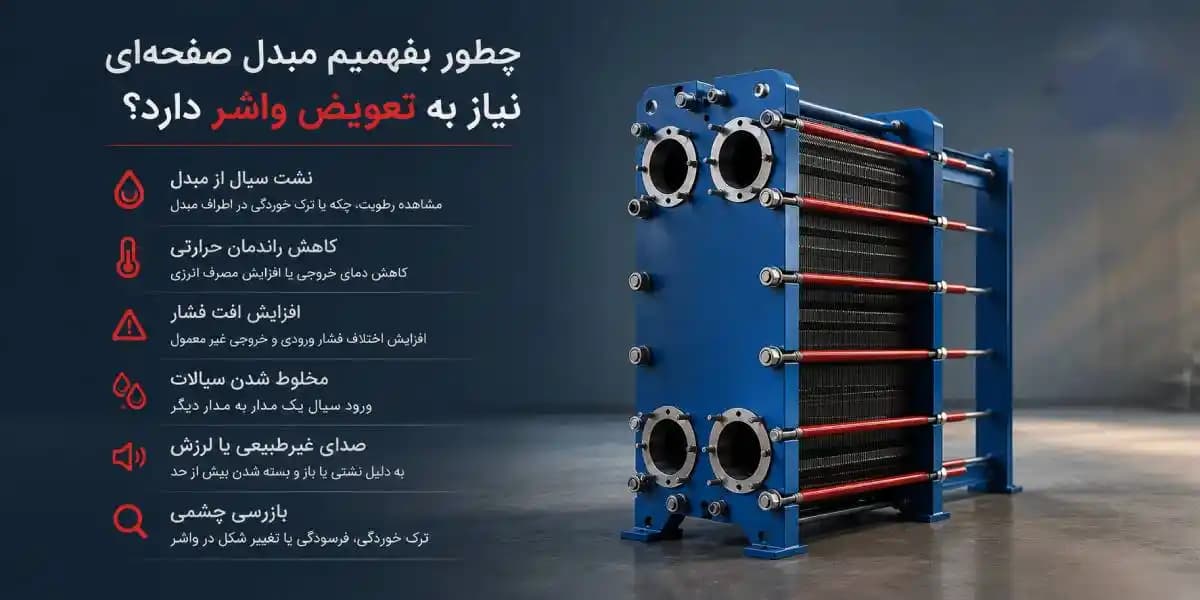

✅ چطور بفهمیم مبدل صفحه‌ای نیاز به تعویض واشر دارد؟ ▼

اولین نشانه‌ها معمولاً کاهش راندمان انتقال حرارت، افزایش یا کاهش غیرعادی افت فشار، مشاهده نشتی، تغییر دمای خروجی سیالات و کاهش کیفیت عملکرد مبدل هستند. در بسیاری از موارد، خرابی واشر پیش از ایجاد نشتی قابل مشاهده، خود را از طریق تغییرات عملکردی نشان می‌دهد. اگر این علائم به‌صورت هم‌زمان مشاهده شوند، بازدید داخلی و بررسی وضعیت گسکت ضروری است.

ویرایش حذف

✅ عمر مفید واشر مبدل صفحه‌ای چقدر است؟ ▼

عمر واشر به عواملی مانند نوع الاستومر، دمای کاری، فشار، نوع سیال، تعداد سیکل‌های کاری و کیفیت نگهداری بستگی دارد. در شرایط مناسب، گسکت می‌تواند چندین سال عملکرد قابل قبول داشته باشد، اما در محیط‌های دمای بالا یا خورنده، این مدت کاهش می‌یابد. پایش دوره‌ای عملکرد مبدل بهترین معیار برای تصمیم‌گیری است.

ویرایش حذف

✅ آیا هر نشتی به معنی تعویض واشر است؟ ▼

خیر. گاهی نشتی ناشی از کاهش گشتاور پیچ‌ها، نصب نادرست صفحات یا وجود ذرات خارجی در شیارهاست. پیش از تعویض واشر باید علت اصلی نشتی مشخص شود. بازرسی دقیق می‌تواند از تعویض غیرضروری گسکت جلوگیری کند.

ویرایش حذف

✅ بهترین جنس واشر مبدل صفحه‌ای چیست؟ ▼

پاسخ به نوع سیال و شرایط فرآیندی بستگی دارد. NBR برای روغن و سیستم‌های HVAC، EPDM برای آب گرم و بخار، FKM برای دما و مواد شیمیایی بالا و PTFE برای محیط‌های بسیار خورنده کاربرد دارد. انتخاب صحیح باید بر اساس اطلاعات فنی فرآیند انجام شود.

ویرایش حذف

✅ آیا استفاده از واشر ارزان قیمت توصیه می شود؟ ▼

در اغلب موارد خیر. کیفیت پایین مواد اولیه، دقت نامناسب ابعادی و مقاومت کمتر در برابر دما و مواد شیمیایی، باعث کاهش عمر واشر و افزایش هزینه‌های تعمیرات می‌شود. استفاده از گسکت استاندارد معمولاً از نظر اقتصادی مقرون به‌صرفه‌تر است.

ویرایش حذف

✅ آیا کاهش راندمان همیشه به خرابی واشر مربوط است؟ ▼

خیر. رسوب، گرفتگی کانال‌ها، کاهش دبی، خرابی پمپ، وجود هوا در مدار و تغییر شرایط بهره‌برداری نیز می‌توانند راندمان را کاهش دهند. برای تشخیص صحیح باید همه عوامل بررسی شوند.

ویرایش حذف

✅ آیا می‌توان فقط یک واشر آسیب‌دیده را تعویض کرد؟ ▼

در برخی شرایط بله، اما اگر سایر واشرها نیز هم‌سن و تحت همان شرایط کاری بوده‌اند، تعویض کامل مجموعه معمولاً منطقی‌تر است و احتمال توقف مجدد سیستم را کاهش می‌دهد.

ویرایش حذف

✅ بهترین زمان برای تعویض واشر مبدل صفحه‌ای چه زمانی است؟ ▼

بهترین زمان، قبل از وقوع خرابی ناگهانی و هنگام سرویس‌های برنامه‌ریزی‌شده است. تعویض پیشگیرانه معمولاً هزینه و ریسک کمتری نسبت به تعمیرات اضطراری دارد.

ویرایش حذف

✅ آیا شستشوی CIP می‌تواند عمر واشر را کاهش دهد؟ ▼

اگر محلول شیمیایی، دما یا زمان شستشو مطابق دستورالعمل سازنده نباشد، بله. انتخاب مواد شوینده سازگار با جنس گسکت اهمیت زیادی دارد.

ویرایش حذف

✅ آیا بعد از تعویض واشر باید تست فشار انجام شود؟ ▼

بله. انجام تست هیدرواستاتیک و کنترل نشتی پیش از راه‌اندازی نهایی، یکی از مهم‌ترین مراحل تضمین کیفیت تعمیرات است.

ویرایش حذف

✅ چرا واشر مبدل صفحه ای سخت و شکننده می شود؟ ▼

مهم‌ترین علت، پیرشدگی حرارتی، اکسیداسیون، قرار گرفتن طولانی‌مدت در دمای بالا یا تماس با مواد شیمیایی ناسازگار است. در این حالت خاصیت ارتجاعی از بین می‌رود و آب‌بندی کاهش می‌یابد.

ویرایش حذف

✅ آیا ضربه هیدرولیکی می‌تواند باعث خرابی واشر شود؟ ▼

بله. ضربه هیدرولیکی می‌تواند موجب جابه‌جایی صفحات، پارگی گسکت یا کاهش کیفیت آب‌بندی شود. کنترل نحوه روشن و خاموش شدن پمپ‌ها و عملکرد شیرها اهمیت زیادی دارد.

ویرایش حذف

✅ آیا افزایش افت فشار همیشه نشانه خرابی واشر است؟ ▼

خیر. افزایش افت فشار ممکن است ناشی از رسوب، گرفتگی کانال‌ها یا کاهش سطح مقطع جریان باشد. خرابی واشر تنها یکی از عوامل احتمالی است و باید همراه سایر شاخص‌ها بررسی شود.

ویرایش حذف

✅ آیا استفاده از چسب برای نصب همه واشرها الزامی است؟ ▼

خیر. بسیاری از مبدل‌های جدید از واشرهای Clip-On یا Clip-Grip استفاده می‌کنند که بدون چسب نصب می‌شوند. همیشه باید دستورالعمل سازنده مبنا قرار گیرد.

ویرایش حذف

✅ چگونه عمر واشر مبدل صفحه‌ای را افزایش دهیم؟ ▼

انتخاب صحیح جنس واشر، کنترل دما و فشار، جلوگیری از ضربه هیدرولیکی، اجرای برنامه تعمیرات پیشگیرانه، استفاده از محلول‌های مناسب برای CIP و نصب اصولی مهم‌ترین عوامل افزایش عمر گسکت هستند.

ویرایش حذف
