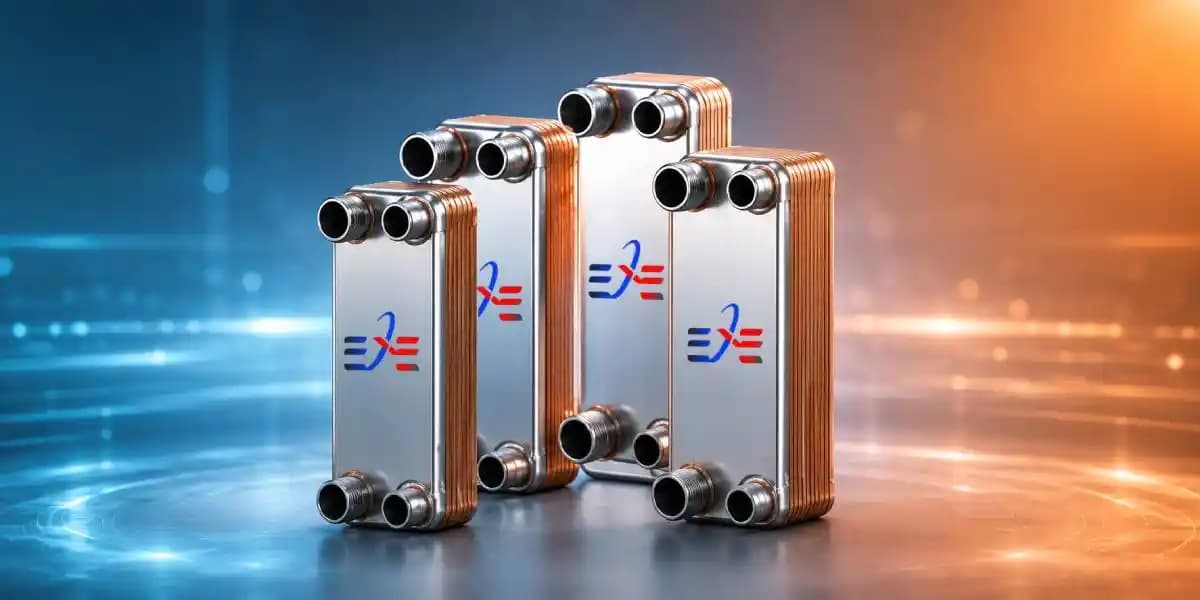

چرا مبدل های بریز قابل باز شدن نیستند؟

چرا مبدل های حرارتی بریز قابل باز شدن نیستند؟

مبدل حرارتی بریز یا Brazed Plate Heat Exchanger یکی از پرکاربردترین انواع مبدل‌های حرارتی صفحه‌ای در سیستم های سرمایش، گرمایش، تبرید، هیدرولیک، روغن‌کاری و فرآیندهای صنعتی است. این تجهیزات از نظر ظاهری شباهت زیادی به مبدل‌های حرارتی صفحه‌ای گسکت‌دار دارند؛ اما یک تفاوت اساسی میان این دو وجود دارد:

مبدل حرارتی بریز برای باز شدن و جداسازی صفحات طراحی نشده است.

علت این موضوع، استفاده از فرآیند اتصال دائمی صفحات فلزی به یکدیگر با استفاده از لحیم‌کاری سخت یا Brazing است. در این فرآیند، صفحات فلزی و ورق‌های مسی یا آلیاژی مخصوص، تحت شرایط کنترل‌شده حرارتی به یک ساختار یکپارچه تبدیل می‌شوند. بنابراین صفحات مانند مبدل گسکت‌دار با پیچ و مهره، گسکت و قاب نگه داشته نمی‌شوند؛ بلکه به‌صورت دائمی به یکدیگر متصل هستند.

به همین دلیل، اگر یک مهندس یا کارفرما هنگام انتخاب مبدل حرارتی فقط به ظرفیت انتقال حرارت، ابعاد یا قیمت اولیه توجه کند و قابلیت تعمیر و باز شدن تجهیز را در نظر نگیرد، ممکن است تجهیزی را انتخاب کند که برای شرایط کاری پروژه مناسب نباشد.

پاسخ کوتاه: چرا مبدل حرارتی بریز باز نمی شود؟

مبدل حرارتی بریز قابل باز شدن نیست، زیرا صفحات آن در فرآیند Brazing تحت دمای بالا و در حضور ماده پرکننده به یکدیگر متصل می‌شوند. این اتصال دائمی، یک شبکه یکپارچه از کانال‌های عبور سیال ایجاد می‌کند و برخلاف مبدل صفحه‌ای گسکت‌دار، هیچ پیچ، فریم یا گسکتی برای باز کردن صفحات وجود ندارد.

در نتیجه:

• صفحات به‌صورت دائمی به یکدیگر متصل هستند.

• باز کردن دستگاه به معنای تخریب اتصالات داخلی است.

• دسترسی مکانیکی مستقیم به تک‌تک صفحات وجود ندارد.

• تعمیرات معمولاً به شست‌وشوی شیمیایی، فلاشینگ یا تعویض کامل تجهیز محدود می‌شود.

• در صورت آسیب جدی داخلی، تعمیر اقتصادی ممکن است امکان‌پذیر نباشد.

اما این محدودیت به معنی ضعیف بودن مبدل بریز نیست. برعکس، همین ساختار یکپارچه باعث می‌شود این مبدل در بسیاری از کاربردها کوچک‌تر، سبک‌تر، کم‌حجم‌تر و از نظر هزینه اولیه اقتصادی‌تر از انواع دیگر مبدل‌های حرارتی باشد.

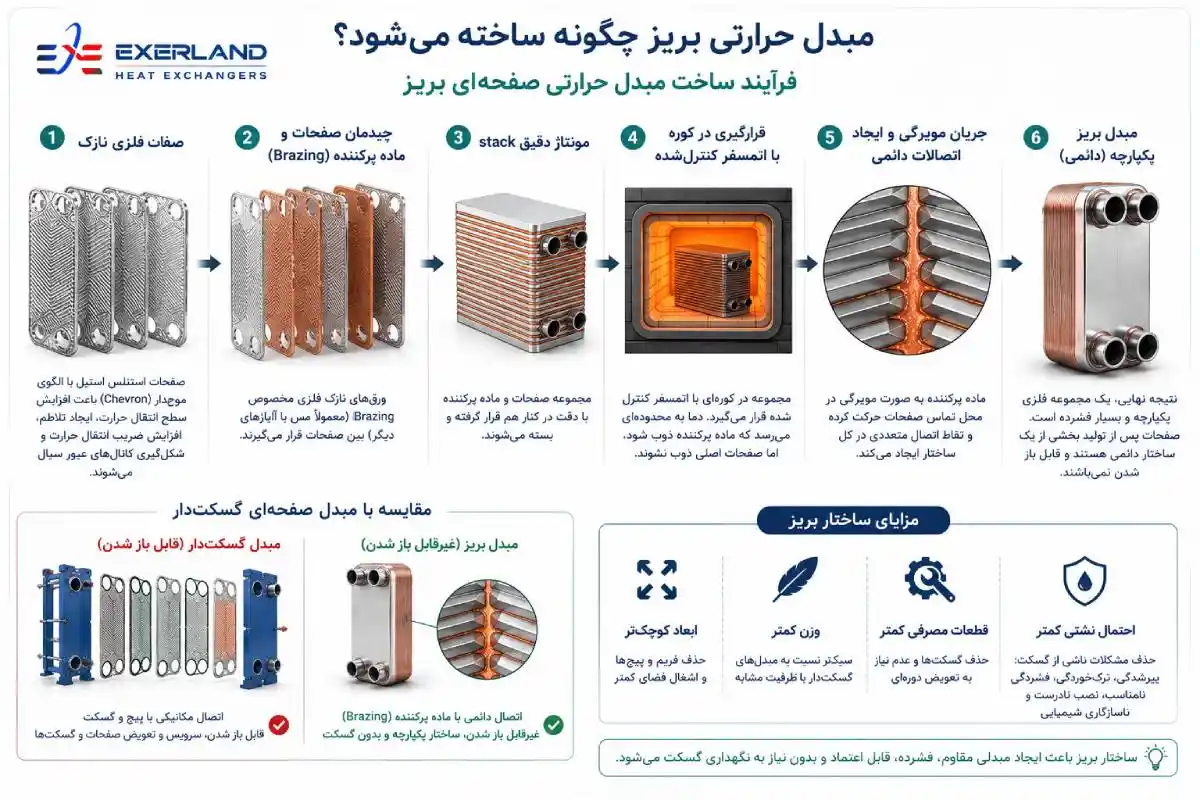

مبدل حرارتی بریز چگونه ساخته می شود؟

برای درک اینکه چرا این نوع مبدل باز نمی‌شود، ابتدا باید ساختار آن را بشناسیم.

یک مبدل حرارتی صفحه‌ای بریز معمولاً از مجموعه‌ای از صفحات فلزی نازک تشکیل می‌شود. این صفحات دارای الگوی موج‌دار یا Chevron هستند. شکل موج‌ها باعث می‌شود:

1. سطح انتقال حرارت افزایش پیدا کند.

2. جریان سیال متلاطم شود.

3. ضریب انتقال حرارت افزایش یابد.

4. فاصله مشخصی میان صفحات ایجاد شود.

5. کانال‌های عبور سیال شکل بگیرند.

در میان صفحات، ورق‌های نازک فلزی مخصوص Brazing قرار می‌گیرند. در بسیاری از مبدل‌های بریز مسی، این ماده پرکننده از جنس مس است؛ هرچند در برخی طراحی‌ها از آلیاژهای دیگر نیز استفاده می‌شود.

مجموعه صفحات پس از چیدمان دقیق، در کوره‌ای با اتمسفر کنترل‌شده قرار می‌گیرد. دمای کوره به محدوده‌ای می‌رسد که ماده پرکننده ذوب شود، اما صفحات اصلی مبدل ذوب نشوند.

در این مرحله، ماده پرکننده به‌صورت مویرگی در محل تماس صفحات حرکت می‌کند و نقاط اتصال متعددی را در کل ساختار ایجاد می‌کند.

نتیجه نهایی، یک مجموعه فلزی یکپارچه است.

یعنی برخلاف مبدل صفحه ای گسکت دار که می‌توان آن را باز کرد و صفحات را از یکدیگر جدا کرد، در مبدل بریز صفحات پس از تولید بخشی از یک ساختار دائمی هستند.

نقش فرآیند Brazing در غیرقابل باز شدن بودن مبدل

فرآیند Brazing را نباید با جوشکاری معمولی یکسان دانست.

در جوشکاری، معمولاً بخشی از فلز پایه نیز تحت تأثیر حرارت قرار گرفته و اتصال با ایجاد یک ناحیه جوش شکل می‌گیرد. اما در Brazing، ماده پرکننده با دمای ذوب پایین‌تر از فلز پایه ذوب شده و در محل اتصال جریان پیدا می‌کند.

این ماده پرکننده پس از سرد شدن، صفحات را به یکدیگر متصل می‌کند.

بنابراین در یک مبدل بریز، تعداد بسیار زیادی نقاط اتصال در میان صفحات وجود دارد. این نقاط فقط برای نگه داشتن صفحات کنار یکدیگر نیستند؛ بلکه وظایف مهمی دارند:

• حفظ فاصله بین صفحات

• ایجاد استحکام مکانیکی

• جلوگیری از تغییر شکل کانال‌ها

• کمک به تحمل فشار داخلی

• ایجاد مسیرهای انتقال حرارت

• جلوگیری از جابه‌جایی صفحات در شرایط کاری

به همین دلیل، جدا کردن صفحات پس از فرآیند تولید، مانند باز کردن پیچ و مهره نیست. برای جداسازی صفحات باید اتصال‌های Brazing تخریب شوند.

در عمل، چنین فرآیندی معمولاً باعث از بین رفتن ساختار اصلی مبدل می‌شود.

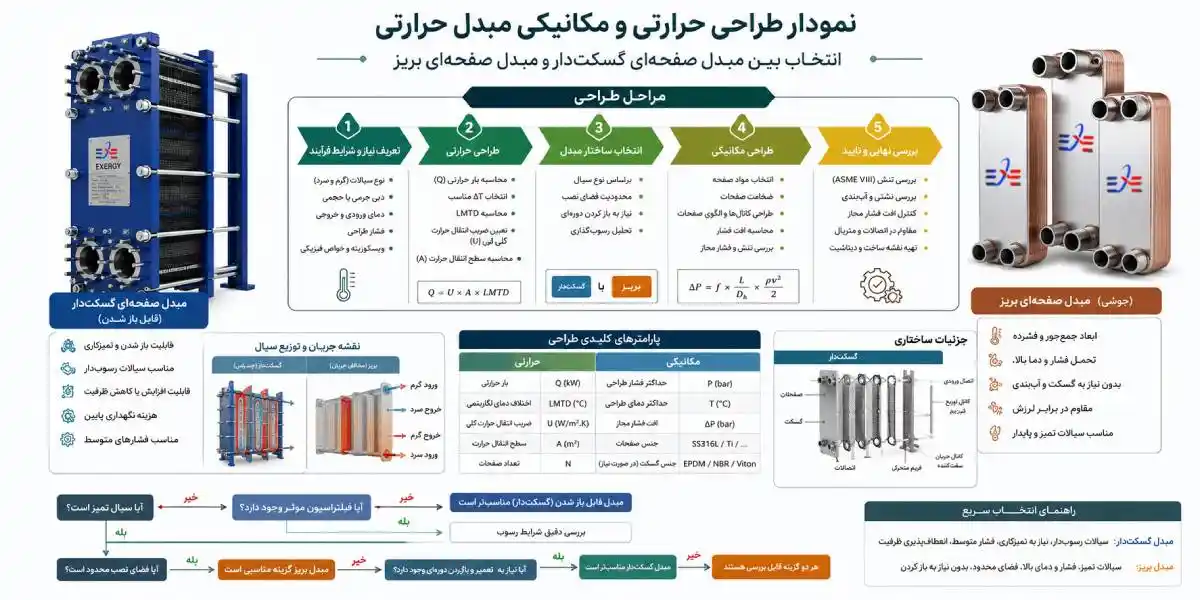

تفاوت ساختاری مبدل بریز و مبدل صفحه ای گسکت دار

مهم‌ترین تفاوت میان این دو تجهیز در روش اتصال صفحات است.

این جدول نشان می‌دهد که سؤال «کدام مبدل بهتر است؟» پاسخ مطلق ندارد.

سؤال مهندسی صحیح این است:

آیا پروژه به تجهیزی با ابعاد کوچک و ساختار یکپارچه نیاز دارد یا امکان تعمیر، باز کردن و توسعه ظرفیت اهمیت بیشتری دارد؟

آیا باز نشدن مبدل بریز یک ضعف محسوب می شود؟

نه همیشه.

این موضوع به نوع کاربرد بستگی دارد.

برای مثال، در یک سیستم کوچک تبرید که سیالات تمیز هستند و احتمال ورود ذرات جامد پایین است، مبدل بریز می‌تواند انتخاب بسیار مناسبی باشد.

اما در یک کارخانه فرآیندی که:

• سیال حاوی ذرات جامد است،

• آب سختی بالایی دارد،

• احتمال رسوب‌گذاری زیاد است،

• تعمیرات دوره‌ای ضروری است،

• یا ظرفیت سیستم ممکن است در آینده افزایش پیدا کند،

عدم قابلیت باز شدن می‌تواند به یک محدودیت مهم تبدیل شود.

به بیان ساده، ساختار بسته مبدل بریز زمانی مزیت است که فرآیند شما به یک تجهیز فشرده، کم‌حجم و کم‌نیاز به تعمیرات مکانیکی نیاز داشته باشد.

اما همین ویژگی در فرآیندهای آلوده، رسوب‌زا یا دارای نیاز بالا به تعمیرات، می‌تواند محدودیت ایجاد کند.

بیشتر بخوانید: مزایا و معایب مبدل حرارتی صفحه ای واشردار

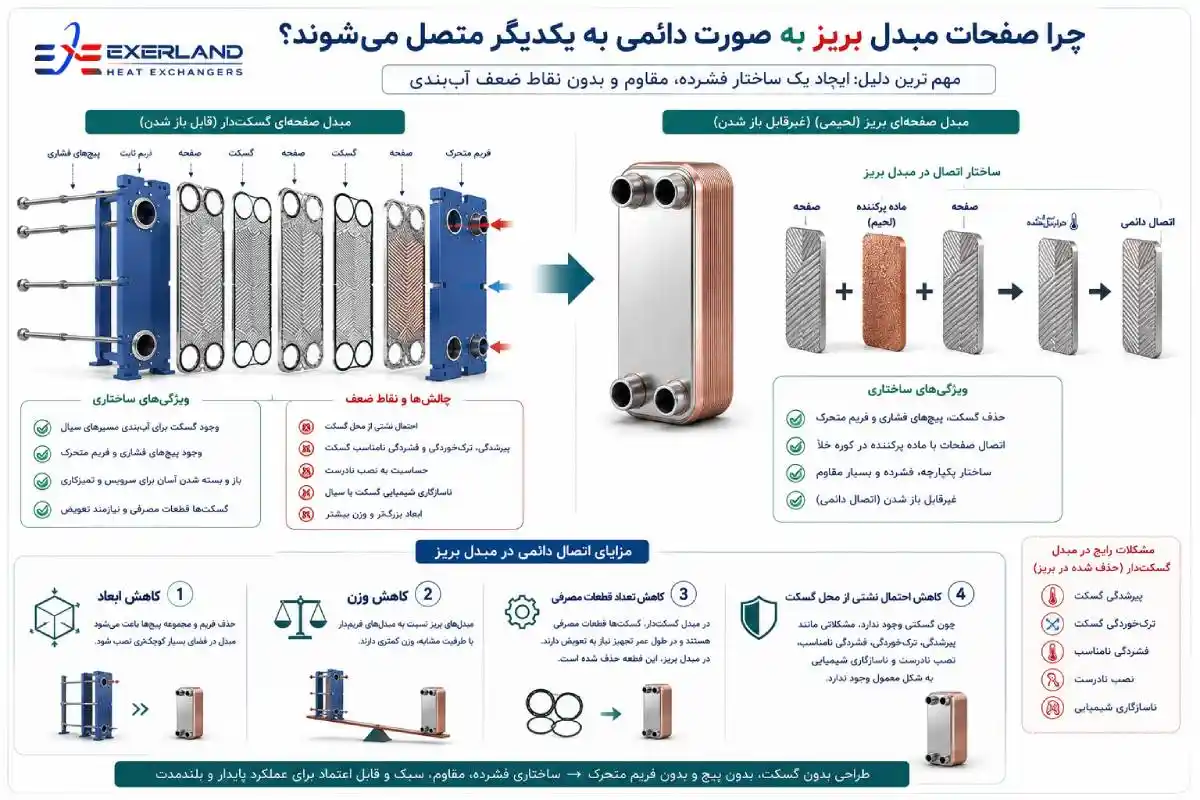

چرا صفحات مبدل بریز به صورت دائمی به یکدیگر متصل می شوند؟

مهم ترین دلیل، ایجاد یک ساختار فشرده و مقاوم است.

در یک مبدل گسکت‌دار، صفحات با استفاده از پیچ‌های فشاری در کنار یکدیگر قرار می‌گیرند. گسکت‌ها نیز وظیفه آب‌بندی مسیرهای عبور سیال را بر عهده دارند.

اما در مبدل بریز:

• گسکت حذف می‌شود.

• پیچ‌های فشاری حذف می‌شوند.

• فریم متحرک حذف می‌شود.

• صفحات با ماده پرکننده به یکدیگر متصل می‌شوند.

این طراحی چند نتیجه مهم دارد.

1. کاهش ابعاد

با حذف فریم و مجموعه پیچ‌ها، مبدل می‌تواند در فضای بسیار کوچک‌تری نصب شود.

2. کاهش وزن

مبدل‌های بریز معمولاً نسبت به مبدل‌های فریم‌دار با ظرفیت مشابه، وزن کمتری دارند.

3. کاهش تعداد قطعات مصرفی

در مبدل گسکت‌دار، گسکت‌ها قطعات مصرفی هستند و در طول عمر تجهیز ممکن است نیاز به تعویض داشته باشند.

در مبدل بریز، این قطعه حذف شده است.

4. کاهش احتمال نشتی از محل گسکت

چون گسکتی وجود ندارد، مشکلاتی مانند:

• پیرشدگی گسکت

• ترک‌خوردگی

• فشردگی نامناسب

• نصب نادرست

• ناسازگاری شیمیایی

به شکل معمول مبدل‌های گسکت‌دار وجود ندارد.

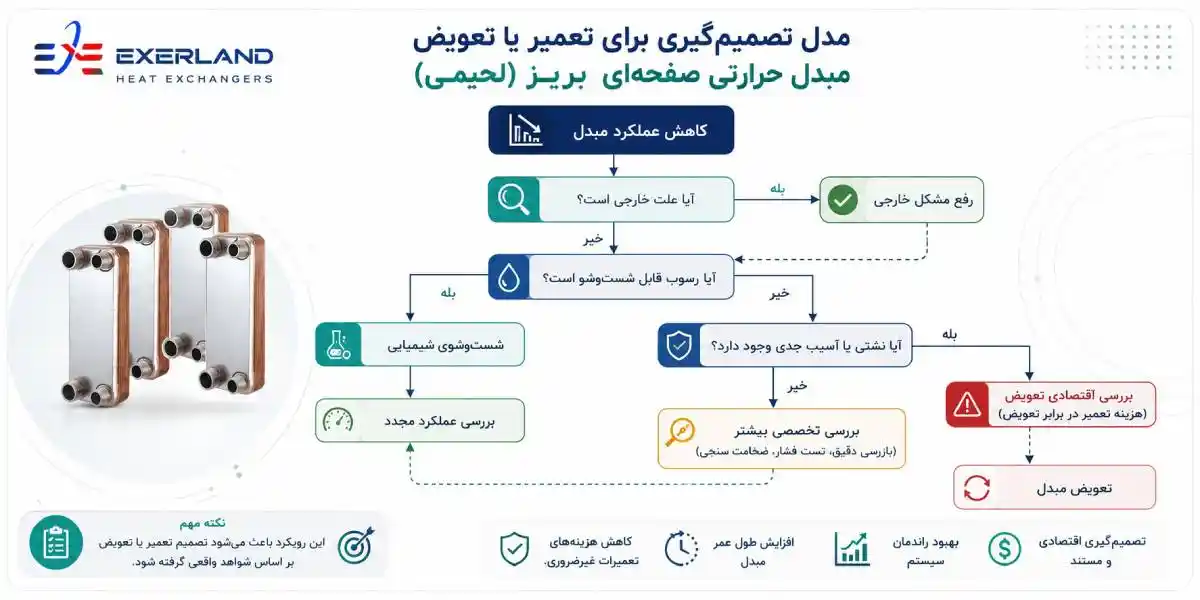

آیا مبدل بریز هیچ وقت قابل تعمیر نیست؟

این جمله که «مبدل بریز قابل تعمیر نیست» کمی ساده‌سازی شده است.

تعمیرات این نوع مبدل به نوع خرابی بستگی دارد.

برخی اقدامات تعمیراتی ممکن هستند، از جمله:

• شست‌وشوی شیمیایی

• اسیدشویی کنترل‌شده

• فلاشینگ

• شست‌وشوی معکوس در شرایط مناسب

• پاک‌سازی مسیرهای اتصال

• تست نشتی

• تعمیر یا تعویض اتصالات خارجی در برخی مدل‌ها

اما چیزی که معمولاً امکان‌پذیر نیست، باز کردن مبدل و خارج کردن صفحات برای شست‌وشوی مکانیکی است.

به همین دلیل، در صورت خرابی شدید، نشتی داخلی یا آسیب جدی به صفحات، تعمیر اقتصادی همیشه امکان‌پذیر نیست و در برخی شرایط تعویض مبدل حرارتی گزینه مطمئن‌تری خواهد بود.به همین دلیل هنگام خرید مبدل حرارتی باید عواملی مانند کیفیت سیال، میزان سختی آب، احتمال رسوب‌گذاری، دمای کاری، فشار کاری و قابلیت تعمیرپذیری تجهیز به‌دقت بررسی شود. انتخاب صحیح مبدل از ابتدا می‌تواند هزینه‌های تعمیر، توقف خط تولید و تعویض زودهنگام تجهیز را کاهش دهد.

ارتباط کیفیت سیال با عمر مبدل بریز

عمر واقعی مبدل حرارتی فقط به جنس صفحات یا کیفیت تولید بستگی ندارد.

کیفیت سیال یکی از مهم‌ترین عوامل تعیین‌کننده عمر تجهیز است.

در صورت وجود موارد زیر، احتمال گرفتگی افزایش پیدا می‌کند:

• سختی بالای آب

• ذرات معلق

• اکسیدهای فلزی

• روغن آلوده

• مواد آلی

• خوردگی داخلی خطوط

• رشد میکروبی

• محصولات شیمیایی ناسازگار

در چنین شرایطی، کانال‌های باریک مبدل ممکن است به‌تدریج دچار افت ظرفیت حرارتی و افزایش افت فشار شوند.

رابطه ساده افت فشار و گرفتگی را می‌توان به‌صورت مفهومی چنین در نظر گرفت:

نام فرمول: افزایش افت فشار ناشی از کاهش سطح عبور جریان

ΔP ∝ 1 / A²

در این رابطه، با کاهش سطح مؤثر عبور جریان، افت فشار می‌تواند به‌صورت قابل‌توجهی افزایش پیدا کند.

البته مقدار دقیق افت فشار به هندسه کانال، خواص سیال، دبی و وضعیت رسوب بستگی دارد و برای طراحی واقعی باید از روابط مهندسی معتبر و داده‌های سازنده استفاده شود.

چرا مبدل بریز برای برخی سیستم‌ها انتخاب بهتری است؟

اگر شرایط زیر وجود داشته باشد، مبدل بریز می‌تواند انتخاب بسیار مناسبی باشد:

بنابراین انتخاب مبدل حرارتی باید از «قیمت خرید» شروع نشود.برای اطلاع از قیمت مبدل حرارتی صفحه ای و دریافت پیشنهاد متناسب با ظرفیت، فشار کاری، جنس صفحات و شرایط فرآیند، مشخصات پروژه را بررسی و استعلام کنید.

انتخاب درست باید از این سؤال آغاز شود:

این مبدل در طول عمر خود با چه سیالی، چه دمایی، چه فشاری و چه میزان آلودگی کار خواهد کرد؟

آیا مبدل بریز برای آب سخت مناسب است؟

به‌صورت مطلق نمی‌توان گفت خیر.

اما آب سخت می‌تواند احتمال تشکیل رسوب را افزایش دهد.

اگر سختی آب بالا باشد و شرایط دمایی نیز تشکیل رسوب را تشدید کند، کانال‌های داخلی ممکن است به‌تدریج دچار گرفتگی شوند.

برای کاهش این ریسک، استفاده از اقدامات کنترلی مانند موارد زیر اهمیت دارد:

• تصفیه مناسب آب

• فیلتراسیون

• کنترل سختی

• کنترل pH

• پایش اختلاف فشار

• شست‌وشوی شیمیایی در زمان مناسب

• کنترل دمای کاری

به‌طور کلی، هرچه سیال تمیزتر باشد، انتخاب مبدل بریز منطقی‌تر می‌شود.

بیشتر بخوانید: محدوده های دمایی عملکرد مبدل حرارتی صفحه ای بریز و جوشی در کاربردهای صنعتی

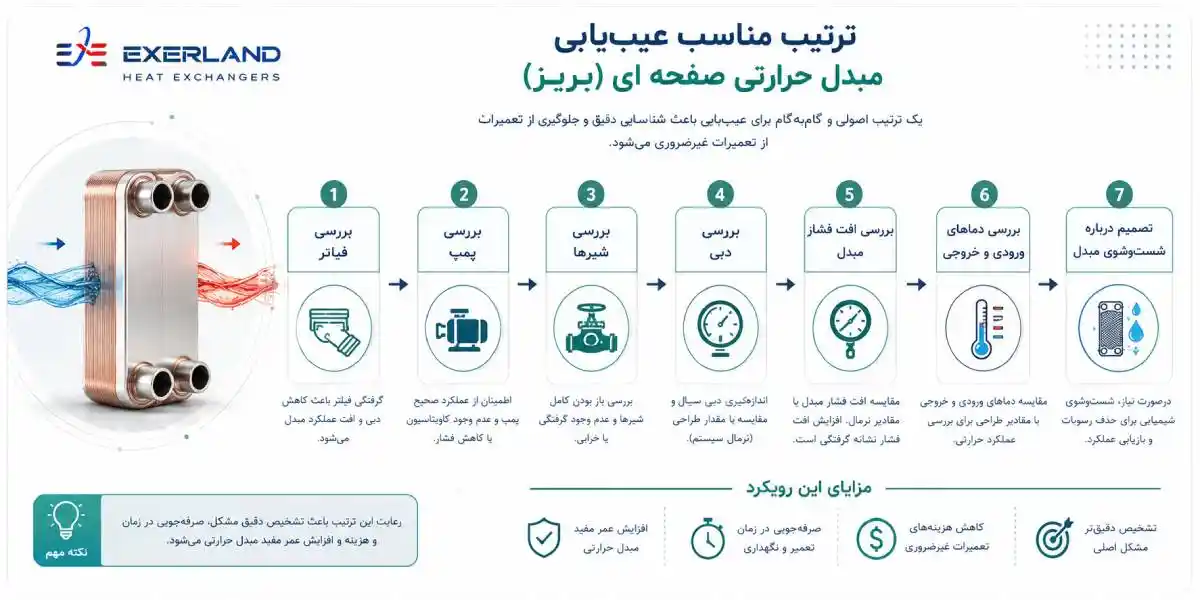

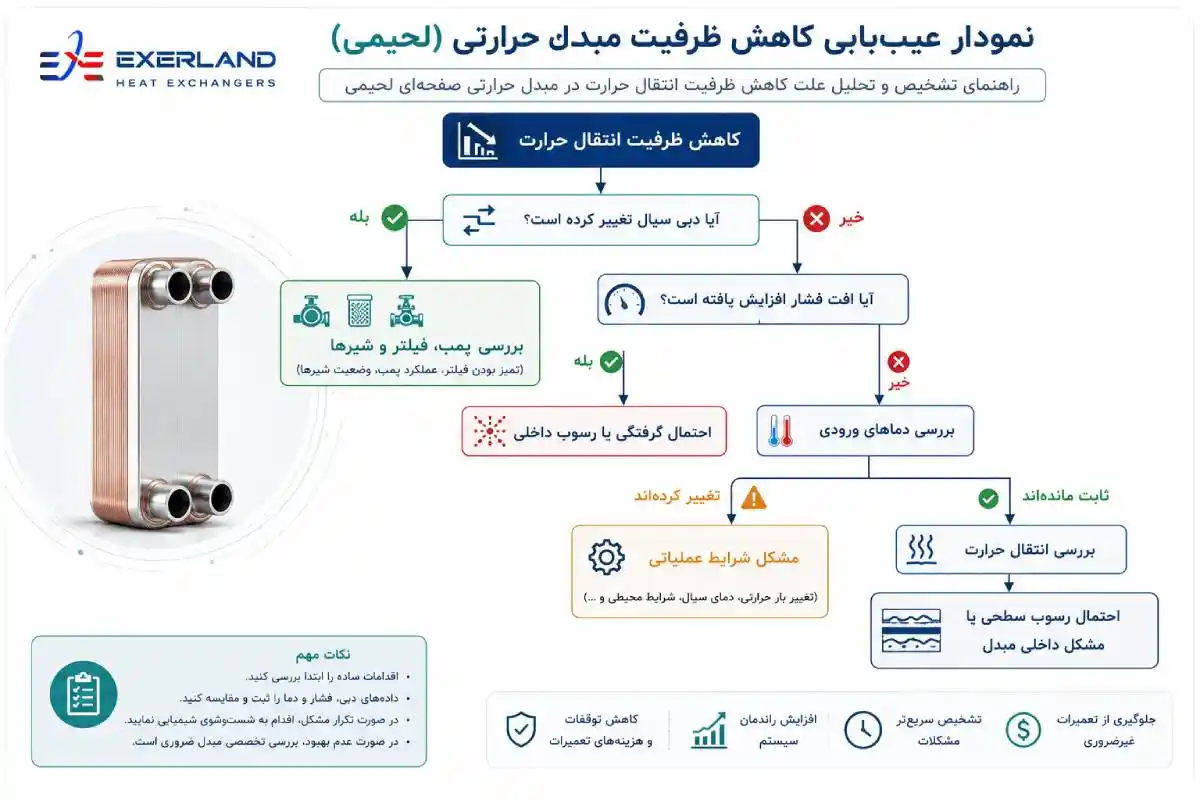

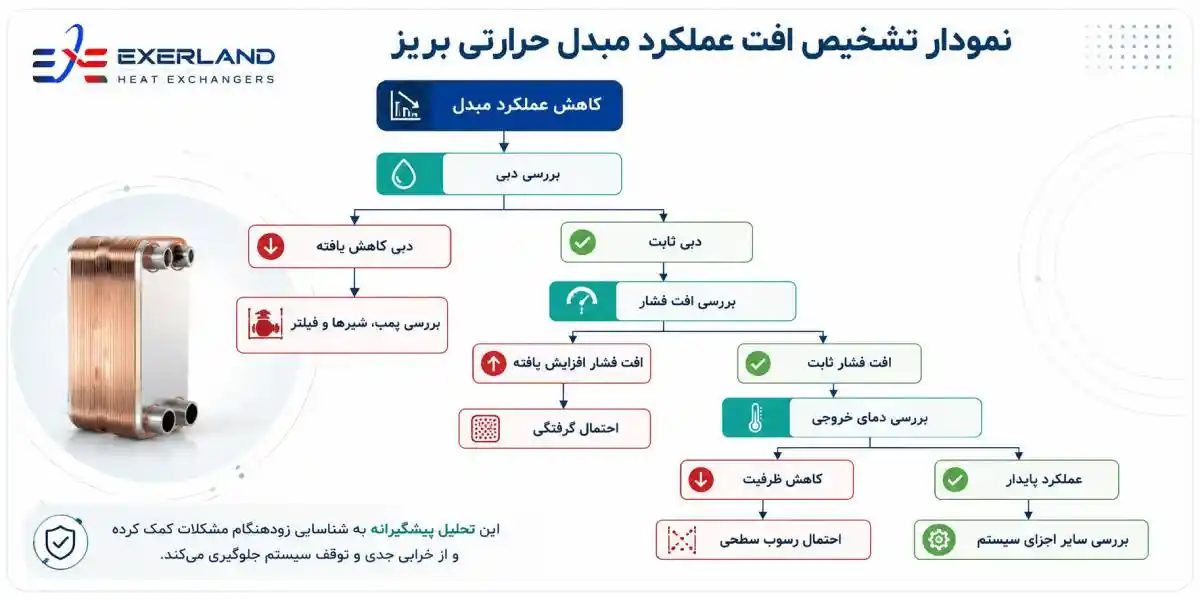

نقش افت فشار در تشخیص گرفتگی مبدل بریز

یکی از مهم ترین شاخص های پایش وضعیت مبدل، تغییر افت فشار است.

اگر دبی ثابت بماند اما افت فشار در طول زمان افزایش پیدا کند، می‌توان به عواملی مانند:

• رسوب

• گرفتگی

• کاهش سطح عبور جریان

• تغییر خواص سیال

• وجود ذرات جامد

مشکوک شد.

از طرف دیگر، اگر افت فشار تقریباً ثابت باشد اما ظرفیت انتقال حرارت کاهش پیدا کند، احتمال تشکیل یک لایه رسوب عایق روی سطح انتقال حرارت افزایش می‌یابد.

این موضوع را می‌توان به‌صورت زیر خلاصه کرد:

یک نکته مهم در انتخاب مبدل بریز

بسیاری از مشکلاتی که بعدها به‌عنوان «خرابی مبدل» شناخته می‌شوند، در واقع نتیجه انتخاب اشتباه اولیه هستند.

برای مثال، اگر یک مبدل بریز برای سیالی با آلودگی بالا انتخاب شود، ممکن است در ماه‌های اول عملکرد مناسبی داشته باشد.

اما با گذشت زمان، رسوب و گرفتگی باعث می‌شود:

• ظرفیت انتقال حرارت کاهش پیدا کند.

• افت فشار افزایش یابد.

• مصرف انرژی پمپ بیشتر شود.

• دمای خروجی به مقدار مورد انتظار نرسد.

• سیستم از نقطه طراحی خود خارج شود.

در چنین شرایطی، تعویض مبدل ممکن است هزینه زیادی ایجاد کند.

بنابراین در مرحله انتخاب باید این پرسش‌ها پاسخ داده شوند:

1. سیال تمیز است یا آلوده؟

2. میزان سختی آب چقدر است؟

3. احتمال وجود ذرات جامد وجود دارد؟

4. آیا سیستم امکان فیلتراسیون دارد؟

5. آیا ظرفیت در آینده افزایش پیدا می‌کند؟

6. آیا مبدل باید به‌صورت دوره‌ای باز شود؟

7. آیا شست‌وشوی شیمیایی امکان‌پذیر است؟

8. هزینه توقف سیستم چقدر است؟

مبدل حرارتی بریز قابل باز شدن نیست، زیرا صفحات آن در فرآیند Brazing به‌صورت دائمی به یکدیگر متصل می‌شوند. این اتصال دائمی باعث ایجاد ساختاری فشرده، سبک و مقاوم می‌شود؛ اما در مقابل، امکان باز کردن صفحات و شست‌وشوی مکانیکی داخلی را از بین می‌برد.

بنابراین غیرقابل باز شدن بودن مبدل بریز، به‌تنهایی نه یک مزیت مطلق است و نه یک عیب مطلق.

این ویژگی باید در کنار شرایط واقعی پروژه بررسی شود.

اگر سیال تمیز باشد، فضای نصب محدود باشد و ظرفیت سیستم ثابت بماند، مبدل بریز می‌تواند گزینه‌ای بسیار مناسب باشد.

اما اگر سیال رسوب‌زا یا آلوده باشد و تعمیرپذیری و توسعه ظرفیت اهمیت داشته باشد، استفاده از یک مبدل حرارتی صفحه‌ای گسکت‌دار ممکن است انتخاب منطقی تری باشد.

فرآیند Brazing چگونه صفحات مبدل حرارتی را به یک ساختار دائمی تبدیل می کند؟

برای درک دقیق اینکه چرا مبدل حرارتی بریز قابل باز شدن نیست، باید به مرحله‌ای برگردیم که این تجهیز در کارخانه تولید می‌شود.

در یک مبدل صفحه ای گسکت دار، صفحات به صورت جداگانه تولید می‌شوند و پس از قرار گرفتن در فریم، با استفاده از پیچ های مخصوص و گسکت در کنار یکدیگر فشرده می‌شوند. بنابراین اگر لازم باشد، می‌توان پیچ‌ها را باز کرد، فریم را جدا نمود و صفحات را برای شست‌وشو یا بازرسی خارج کرد.

اما ساختار مبدل حرارتی بریز از ابتدا با این منطق ساخته نمی‌شود.

در این نوع مبدل، صفحات فلزی، اتصالات داخلی و ماده پرکننده مخصوص، پیش از ورود به کوره در یک آرایش دقیق کنار یکدیگر قرار می‌گیرند. سپس کل مجموعه تحت یک سیکل حرارتی کنترل‌شده قرار می‌گیرد تا ماده پرکننده ذوب شده و در محل تماس صفحات جریان پیدا کند.

پس از سرد شدن، اتصال ایجادشده دیگر یک اتصال موقت یا قابل جداسازی نیست.

در واقع، ساختار نهایی مبدل به یک بلوک فلزی یکپارچه تبدیل می‌شود.

بیشتر بخوانید: تاثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار

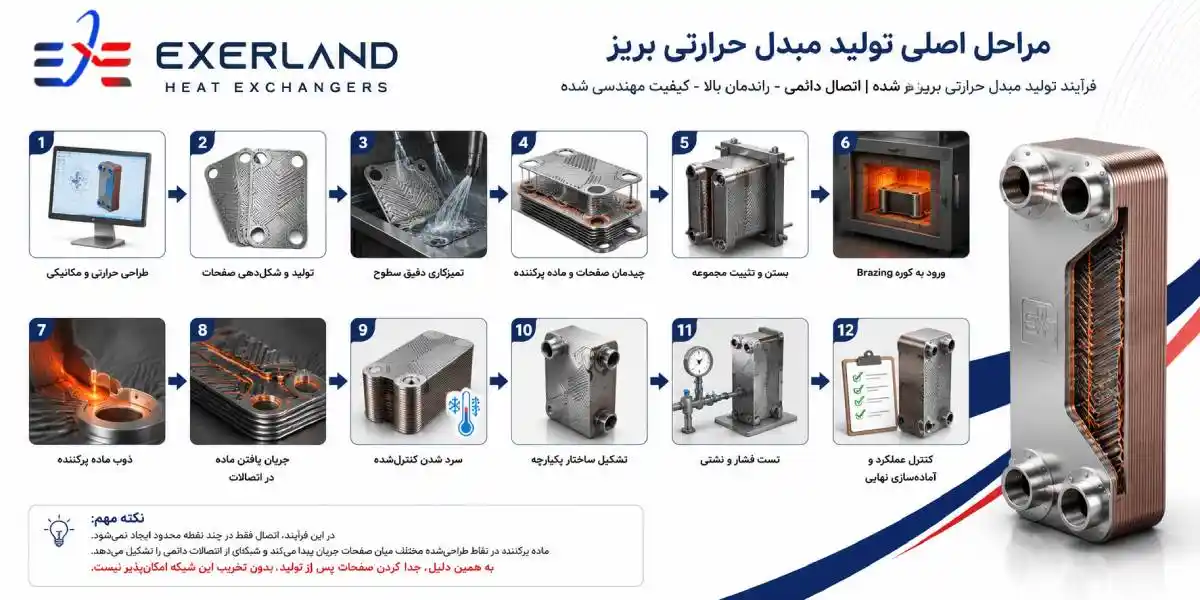

مراحل اصلی تولید مبدل حرارتی بریز

فرآیند تولید یک مبدل بریز را می‌توان به چند مرحله اصلی تقسیم کرد:

نکته مهم این است که در این فرآیند، اتصال فقط در چند نقطه محدود ایجاد نمی‌شود.

ماده پرکننده در نقاط طراحی‌شده مختلف میان صفحات جریان پیدا می‌کند و شبکه‌ای از اتصالات دائمی را تشکیل می‌دهد.

به همین دلیل، جدا کردن صفحات پس از تولید، بدون تخریب این شبکه امکان‌پذیر نیست.

چرا ماده پرکننده در مبدل بریز ذوب می‌شود اما صفحات اصلی نه؟

یکی از نکات مهم در فرآیند Brazing، تفاوت دمای ذوب ماده پرکننده و فلز پایه است.

ماده پرکننده باید در دمایی ذوب شود که:

• بتواند در محل اتصال جریان پیدا کند؛

• به‌صورت مویرگی میان سطوح حرکت کند؛

• پس از سرد شدن اتصال مقاوم ایجاد کند؛

• اما باعث ذوب شدن یا تخریب صفحات اصلی نشود.

به همین دلیل، کنترل دمای کوره اهمیت بسیار زیادی دارد.

اگر دما بیش از حد پایین باشد، ماده پرکننده به‌درستی جریان پیدا نمی‌کند و اتصال کامل شکل نمی‌گیرد.

اگر دما بیش از حد بالا باشد، احتمال آسیب به ساختار فلزی صفحات افزایش می‌یابد.

بنابراین سیکل حرارتی باید به‌صورت دقیق کنترل شود.

بیشتر بخوانید: مقایسه عددی ضریب انتقال حرارت در مبدل حرارتی صفحه ای و لوله ای

نقش خاصیت موئینگی در اتصال صفحات

یکی از اصول مهم در Brazing، حرکت ماده پرکننده در فاصله‌های بسیار کوچک میان سطوح فلزی است.

وقتی صفحات و ماده پرکننده در شرایط مناسب حرارتی قرار می‌گیرند، ماده مذاب می‌تواند به کمک نیروی موئینگی در محل اتصال حرکت کند.

به‌صورت مفهومی، این پدیده به عوامل زیر وابسته است:

• فاصله میان سطوح

• کشش سطحی

• ویسکوزیته ماده مذاب

• دمای فرآیند

• تمیزی سطح

• نوع آلیاژ

هرچه شرایط فرآیند مناسب‌تر باشد، ماده پرکننده بهتر در محل اتصال توزیع می‌شود.

نتیجه، ایجاد تعداد زیادی اتصال داخلی در میان صفحات است.

همین موضوع یکی از اصلی‌ترین دلایل غیرقابل باز شدن مبدل حرارتی بریز محسوب می‌شود.

آیا صفحات مبدل بریز در تمام سطح خود به یکدیگر متصل هستند؟

خیر.

این تصور که دو صفحه در تمام سطح خود به‌صورت کامل به یکدیگر چسبیده‌اند، دقیق نیست.

صفحات به‌گونه‌ای طراحی شده‌اند که بین آن‌ها کانال‌های عبور سیال شکل بگیرد. بنابراین اتصال در نقاط مشخصی ایجاد می‌شود که به طراحی مکانیکی و الگوی صفحات وابسته است.

این نقاط اتصال دو وظیفه هم‌زمان دارند:

1. ایجاد استحکام مکانیکی

2. حفظ شکل و فاصله کانال‌های جریان

در واقع، اگر این نقاط اتصال وجود نداشته باشند، صفحات ممکن است تحت فشار داخلی تغییر شکل دهند.

در فرآیند Brazing، صفحات و فویل یا آلیاژ لحیم در دمای مشخص تحت گرمایش کنترل‌شده قرار می‌گیرند. در این شرایط، آلیاژ لحیم ذوب شده و در نقاط تماس تعیین‌شده بین صفحات جریان پیدا می‌کند و پس از سرد شدن، اتصالات دائمی و مستحکمی ایجاد می‌شود.

نقش نقاط اتصال داخلی در تحمل فشار

وقتی سیال با فشار وارد کانال‌های داخلی مبدل می‌شود، صفحات تحت نیروهای مکانیکی قرار می‌گیرند.

اگر صفحات فقط از دو طرف به یکدیگر متصل باشند، در اثر فشار داخلی ممکن است دچار تغییر شکل شوند.

اما نقاط اتصال متعدد داخلی مانند تکیه‌گاه‌های مکانیکی عمل می‌کنند.

این نقاط:

• فاصله صفحات را حفظ می‌کنند.

• از تغییر شکل کانال‌ها جلوگیری می‌کنند.

• تنش مکانیکی را در ساختار توزیع می‌کنند.

• پایداری تجهیز را افزایش می‌دهند.

برای تحلیل ساده تنش ناشی از فشار، می‌توان از رابطه عمومی زیر استفاده کرد:

نام فرمول: تنش ناشی از نیروی وارد بر سطح

σ = F / A

در این رابطه:

• σ تنش وارد بر ساختار است.

• F نیروی اعمال‌شده است.

• A سطح مؤثر تحت بارگذاری است.

در طراحی واقعی مبدل، تحلیل مکانیکی پیچیده‌تر از این رابطه ساده است و باید اثر فشار داخلی، ضخامت صفحات، هندسه نقاط تماس، جنس فلز و شرایط دمایی نیز در نظر گرفته شود.

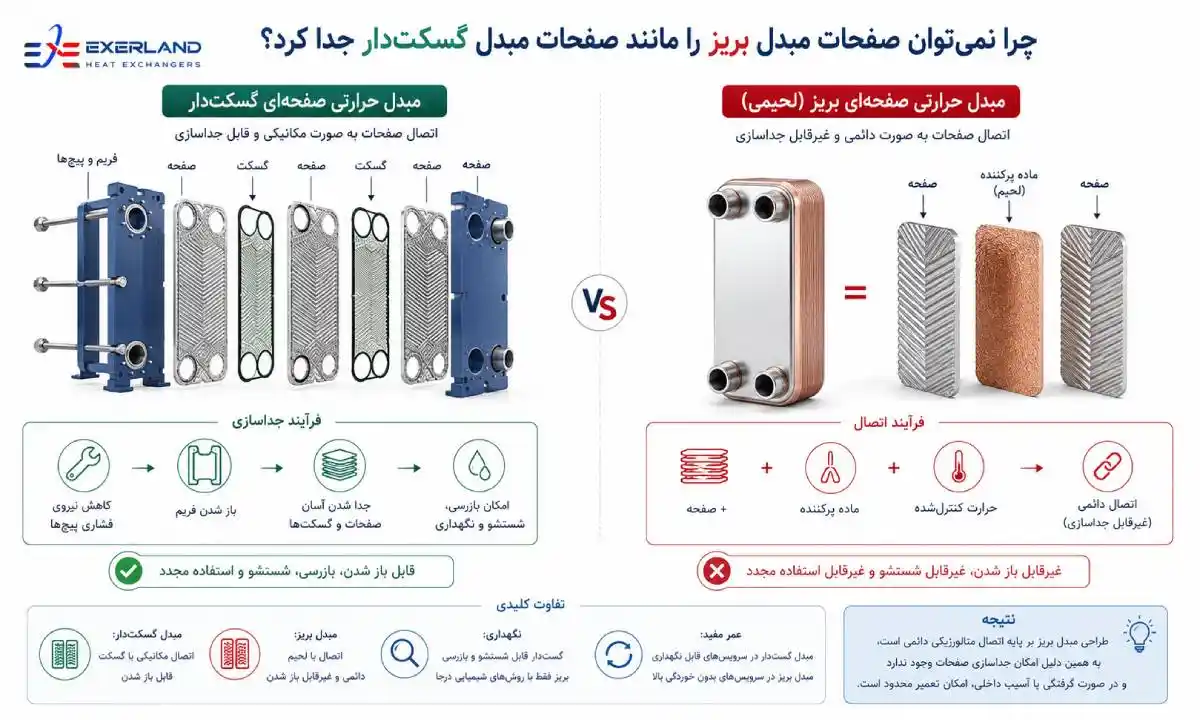

چرا نمی توان صفحات مبدل بریز را مانند صفحات مبدل گسکت دار جدا کرد؟

در مبدل حرارتی صفحه‌ای گسکت‌دار، اتصال صفحات مکانیکی است.

در این ساختار، باز کردن تجهیز با کاهش نیروی فشاری پیچ‌ها امکان‌پذیر است.

اما در مبدل بریز، ساختار به شکل زیر است:

بنابراین هیچ پیچ، فریم یا قطعه‌ای وجود ندارد که بتوان آن را باز کرد.

برای جدا کردن صفحات باید اتصال‌های داخلی تخریب شوند.

حتی اگر بتوان بخشی از صفحات را از یکدیگر جدا کرد، ساختار اصلی کانال‌ها، نقاط اتصال و آب‌بندی داخلی از بین خواهد رفت.

به همین دلیل، باز کردن مبدل بریز در شرایط عادی یک عملیات تعمیراتی استاندارد محسوب نمی‌شود.

این موضوع در سیستم های سرمایش اهمیت ویژه‌ای دارد؛ زیرا مبدل‌های بریز در بسیاری از تجهیزات سرمایشی برای انتقال حرارت در مدارهای آب، مبرد یا سایر سیالات مورد استفاده قرار می‌گیرند و آب‌بندی دائمی بین صفحات، بخشی از ساختار اصلی عملکرد آن‌هاست.

برای جدا کردن صفحات، باید اتصال‌های داخلی تخریب شوند. حتی اگر بتوان بخشی از صفحات را از یکدیگر جدا کرد، ساختار اصلی کانال‌های عبور سیال، نقاط اتصال و آب‌بندی داخلی از بین خواهد رفت.

به همین دلیل، باز کردن مبدل بریز در شرایط عادی یک عملیات تعمیراتی استاندارد محسوب نمی‌شود و در صورت آسیب جدی، بسته به نوع خرابی و شرایط اقتصادی، تعویض تجهیز می‌تواند گزینه مناسب‌تری باشد.

مقایسه مهندسی سه روش اتصال در مبدل‌های حرارتی

این مقایسه نشان می‌دهد که روش اتصال، مستقیماً بر تعمیرپذیری و قابلیت توسعه تجهیز اثر می‌گذارد.

نمودار تصمیم گیری برای انتخاب ساختار مبدل

برای انتخاب میان مبدل بریز و مبدل صفحه‌ای گسکت‌دار، می‌توان از منطق تصمیم‌گیری زیر استفاده کرد:

آیا فشار کاری بالا باعث می‌شود مبدل بریز انتخاب بهتری باشد؟

در بسیاری از کاربردها، ساختار یکپارچه مبدل بریز می‌تواند مزایای مهمی ایجاد کند.

نبود گسکت باعث حذف یکی از مسیرهای احتمالی نشتی می‌شود.

همچنین ساختار فشرده و اتصالات دائمی می‌تواند در طراحی مناسب، استحکام مطلوبی ایجاد کند.

اما این موضوع به معنی مناسب بودن همه مبدل‌های بریز برای همه فشارها نیست.

فشار مجاز به عوامل زیر وابسته است:

• جنس صفحات

• ضخامت صفحات

• نوع ماده پرکننده

• کیفیت فرآیند Brazing

• طراحی کانال‌ها

• دمای کاری

• تعداد صفحات

• استاندارد طراحی و تست

بنابراین فشار کاری مجاز باید از اطلاعات فنی سازنده و پلاک تجهیز مشخص شود.

استفاده از یک مبدل صرفاً به دلیل «بریز بودن» برای فشار بالا، تصمیم مهندسی کاملی نیست.

بیشتر بخوانید:

مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟

ارتباط دما و فشار با عملکرد اتصال Brazing

دمای کاری می‌تواند بر رفتار مکانیکی و شیمیایی اتصال اثر بگذارد.

در دماهای بالا:

• انبساط حرارتی افزایش پیدا می‌کند.

• تنش‌های حرارتی ایجاد می‌شوند.

• خواص ماده پرکننده اهمیت بیشتری پیدا می‌کند.

• اختلاف انبساط میان فلزات باید بررسی شود.

رابطه ساده انبساط حرارتی به‌صورت زیر بیان می‌شود:

نام فرمول: انبساط طولی ناشی از تغییر دما

ΔL = α × L₀ × ΔT

در این رابطه:

• ΔL تغییر طول است.

• α ضریب انبساط حرارتی ماده است.

• L₀ طول اولیه است.

• ΔT تغییر دما است.

در یک مبدل حرارتی واقعی، صفحات، ماده پرکننده و سایر اجزا ممکن است رفتار حرارتی متفاوتی داشته باشند.

به همین دلیل، انتخاب جنس و طراحی اتصال باید با محدوده دمایی کاری هماهنگ باشد.

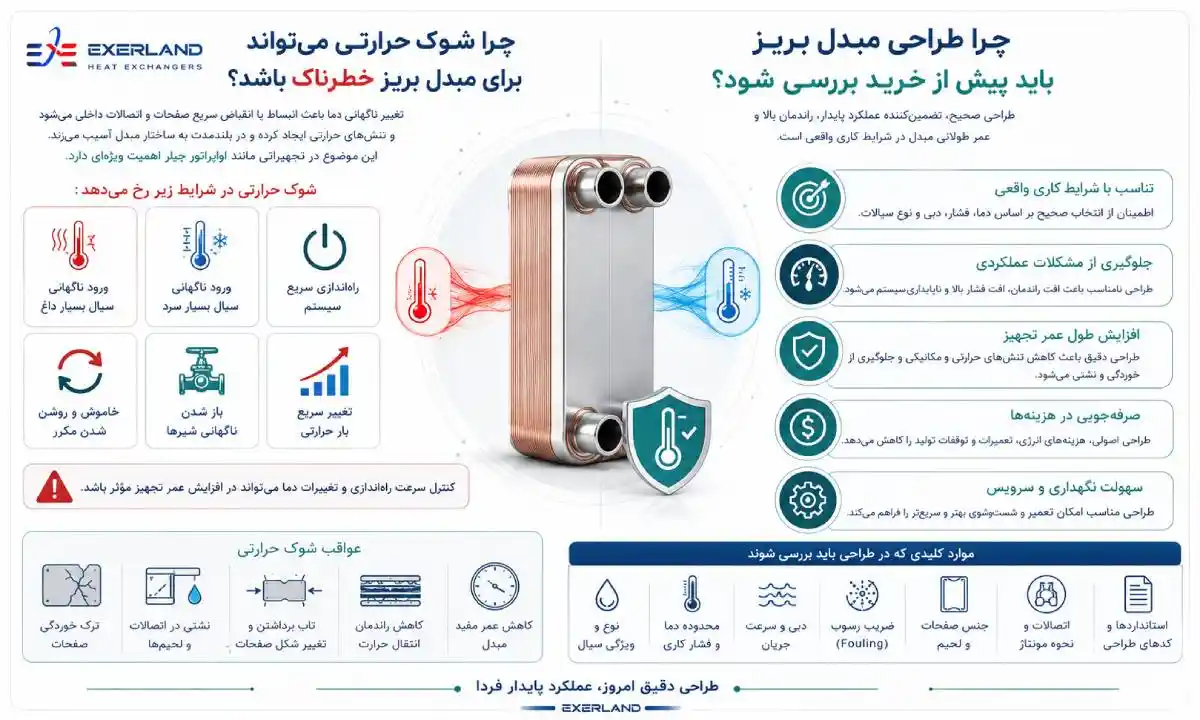

چرا شوک حرارتی می‌تواند برای مبدل بریز خطرناک باشد؟

مبدل حرارتی بریز معمولاً برای یک محدوده مشخص از شرایط کاری طراحی می‌شود.

اگر دمای ورودی به‌صورت ناگهانی تغییر کند، صفحات و اتصالات داخلی دچار انبساط یا انقباض سریع می‌شوند.

تکرار این تغییرات ناگهانی می‌تواند تنش‌های حرارتی ایجاد کرده و در بلندمدت به ساختار داخلی مبدل آسیب وارد کند. این موضوع در تجهیزاتی مانند اواپراتور چیلر اهمیت ویژه‌ای دارد؛ زیرا تغییرات ناگهانی دما و شرایط کاری می‌تواند مستقیماً بر عملکرد مدار تبرید و انتقال حرارت بین مبرد و سیال تأثیر بگذارد.

شوک حرارتی ممکن است در شرایطی مانند موارد زیر رخ دهد:

• ورود ناگهانی سیال بسیار داغ

• ورود ناگهانی سیال بسیار سرد

• راه‌اندازی سریع سیستم

• خاموش و روشن شدن مکرر

• باز شدن ناگهانی شیرها

• تغییر سریع بار حرارتی

به همین دلیل، کنترل سرعت راه‌اندازی و تغییرات دما می‌تواند در افزایش عمر تجهیز مؤثر باشد.

چرا طراحی مبدل بریز باید پیش از خرید بررسی شود؟

چون پس از ساخت، امکان اصلاح ساختار داخلی بسیار محدود است.

در یک مبدل گسکت‌دار، در برخی پروژه‌ها می‌توان با تغییر تعداد صفحات، ظرفیت انتقال حرارت را افزایش داد.

اما در مبدل بریز، ظرفیت حرارتی از ابتدا به‌صورت مشخص در ساختار تجهیز تعریف شده است.

ظرفیت انتقال حرارت به عوامل مختلفی وابسته است:

نام فرمول: ظرفیت انتقال حرارت

Q = U × A × ΔTₘ

در این رابطه:

• Q ظرفیت انتقال حرارت است.

• U ضریب کلی انتقال حرارت است.

• A سطح انتقال حرارت است.

• ΔTₘ اختلاف دمای میانگین مؤثر است.

بنابراین اگر مبدل از ابتدا کوچک انتخاب شود، افزایش ظرفیت آن در آینده معمولاً با اضافه کردن چند صفحه امکان‌پذیر نیست.

در چنین شرایطی ممکن است نیاز به تعویض کامل تجهیز ایجاد شود.

تفاوت رویکرد تعمیراتی در مبدل بریز و مبدل گسکت دار

این تفاوت باید در برنامه نگهداری و تعمیرات پروژه لحاظ شود.

بیشتر بخوانید: تحلیل مهندسی مقایسه‌ای اواپراتورهای پوسته و لوله و صفحه‌ای در کاربردهای صنعتی

جمع‌بندی مهندسی ساختار مبدل بریز

دلیل اصلی قابل باز نشدن مبدل حرارتی بریز، یک تصمیم طراحی ساده نیست؛ بلکه نتیجه مستقیم روش تولید و نوع اتصال صفحات است.

در این تجهیزات، صفحات در یک فرآیند حرارتی کنترل‌شده به کمک ماده پرکننده به یکدیگر متصل می‌شوند. این اتصال:

• دائمی است.

• در نقاط متعدد ایجاد می‌شود.

• به استحکام مکانیکی تجهیز کمک می‌کند.

• فاصله کانال‌های جریان را حفظ می‌کند.

• نیاز به گسکت و فریم را کاهش می‌دهد.

اما در مقابل، همین اتصال دائمی باعث می‌شود:

• صفحات قابل جداسازی نباشند.

• شست‌وشوی مکانیکی دشوار شود.

• افزایش ظرفیت پس از ساخت محدود باشد.

• خرابی شدید داخلی معمولاً به تعویض تجهیز منجر شود.

بنابراین پاسخ دقیق به سؤال اصلی این است:

مبدل حرارتی بریز قابل باز شدن نیست، زیرا صفحات آن به‌وسیله یک فرآیند اتصال دائمی حرارتی به یک ساختار یکپارچه تبدیل شده‌اند؛ ساختاری که برای فشردگی، استحکام و کاهش قطعات مکانیکی طراحی شده، نه برای جداسازی دوره‌ای صفحات.

در ادامه بررسی این موضوع، مهم‌ترین مسئله برای مهندس و کارفرما این است که بداند چه زمانی این محدودیت به یک مشکل واقعی تبدیل می‌شود و چگونه می‌توان با انتخاب صحیح، فیلتراسیون، کنترل کیفیت سیال و برنامه نگهداری مناسب، از خرابی زودهنگام مبدل جلوگیری کرد.

چه زمانی باز نشدن مبدل حرارتی بریز به یک مشکل واقعی تبدیل می شود؟

تا اینجا مشخص شد که باز نشدن مبدل حرارتی بریز نتیجه مستقیم ساختار دائمی آن است. اما سؤال مهم‌تر برای مهندس، طراح و کارفرما این است:

آیا این ویژگی در عمل همیشه مشکل‌ساز است؟

پاسخ کوتاه این است: خیر.

غیرقابل باز شدن بودن مبدل بریز زمانی به یک مشکل جدی تبدیل می‌شود که شرایط کاری سیستم باعث شود آلودگی، رسوب، گرفتگی یا آسیب داخلی به‌راحتی قابل کنترل نباشد.

به عبارت دیگر، مسئله اصلی فقط «باز نشدن مبدل» نیست.

مسئله اصلی این است که:

اگر داخل مبدل دچار گرفتگی یا افت عملکرد شود، آیا سیستم شما امکان کنترل و بازیابی عملکرد آن را دارد؟

در یک سیستم با سیال تمیز، فیلتراسیون مناسب و شرایط کاری پایدار، مبدل بریز می‌تواند سال‌ها بدون نیاز به باز شدن مکانیکی کار کند.

اما در یک سیستم با آب سخت، ذرات معلق، روغن آلوده یا مواد رسوب‌زا، انتخاب مبدل باید با دقت بسیار بیشتری انجام شود.

مهم ترین عواملی که باعث گرفتگی مبدل حرارتی بریز می‌شوند

گرفتگی داخلی معمولاً در یک روز اتفاق نمی‌افتد.

در اغلب موارد، یک فرآیند تدریجی رخ می‌دهد که ابتدا فقط باعث کاهش جزئی عملکرد می‌شود. سپس با افزایش ضخامت رسوبات یا تجمع ذرات، عملکرد مبدل به‌تدریج افت می کند.

با افزایش ضخامت رسوبات یا تجمع ذرات در مسیرهای عبور سیال، سطح مؤثر انتقال حرارت کاهش پیدا می‌کند و افت عملکرد مبدل به‌تدریج بیشتر می‌شود. در نتیجه، چیلر برای تأمین ظرفیت سرمایشی موردنیاز ممکن است به انرژی بیشتری نیاز داشته باشد و عملکرد کلی سیستم نیز تحت تأثیر قرار گیرد.

به همین دلیل، پایش منظم عملکرد مبدل حرارتی چیلر و توجه به نشانه‌هایی مانند افزایش اختلاف دمای غیرعادی، کاهش ظرفیت انتقال حرارت یا افزایش افت فشار، می‌تواند به شناسایی مشکل پیش از رسیدن به مرحله بحرانی کمک کند.

مهم‌ترین عوامل عبارت‌اند از:

در مبدل‌های صفحه‌ای، فاصله میان صفحات نسبتاً کم است. این ویژگی باعث می‌شود انتقال حرارت بسیار خوبی ایجاد شود، اما در مقابل، ورود ذرات بزرگ یا تشکیل رسوب می‌تواند اثر قابل‌توجهی بر عملکرد داشته باشد.

چگونه رسوب باعث کاهش ظرفیت انتقال حرارت می‌شود؟

رسوب مانند یک لایه اضافی بین سیال و سطح فلزی انتقال حرارت قرار می‌گیرد.

این لایه معمولاً رسانایی حرارتی پایین‌تری نسبت به فلز صفحه دارد.

در نتیجه، مقاومت حرارتی کل افزایش پیدا می‌کند.

رابطه کلی انتقال حرارت را می‌توان به شکل زیر بیان کرد:

نام فرمول: مقاومت حرارتی کلی در انتقال حرارت

1 / U = 1 / h₁ + Rf₁ + δ / k + Rf₂ + 1 / h₂

در این رابطه:

• U ضریب کلی انتقال حرارت است.

• h₁ ضریب انتقال حرارت سمت اول است.

• h₂ ضریب انتقال حرارت سمت دوم است.

• Rf₁ و Rf₂ مقاومت‌های ناشی از رسوب هستند.

• δ ضخامت دیواره صفحه است.

• k ضریب هدایت حرارتی ماده صفحه است.

با افزایش ضخامت رسوب، مقدار مقاومت حرارتی افزایش پیدا می‌کند و در نتیجه ضریب کلی انتقال حرارت U کاهش می‌یابد.

به زبان ساده:

هرچه رسوب ضخیم‌تر شود، انتقال حرارت دشوارتر می‌شود.

به همین دلیل، ممکن است یک مبدل از نظر مکانیکی سالم باشد اما دیگر نتواند ظرفیت حرارتی اولیه خود را ارائه دهد.

ارتباط رسوب با افزایش مصرف انرژی

کاهش ظرفیت انتقال حرارت تنها مشکل مبدل نیست.

وقتی کانال‌های داخلی دچار گرفتگی می‌شوند، افت فشار نیز افزایش پیدا می‌کند.

در این شرایط، پمپ باید برای عبور دادن همان مقدار سیال، انرژی بیشتری مصرف کند.

توان هیدرولیکی مورد نیاز پمپ را می‌توان به‌صورت زیر بیان کرد:

نام فرمول: توان هیدرولیکی پمپ

P = ΔP × Qᵥ

در این رابطه:

• P توان هیدرولیکی است.

• ΔP افت فشار است.

• Qᵥ دبی حجمی سیال است.

در عمل، توان مصرفی واقعی پمپ به راندمان آن نیز وابسته است:

نام فرمول: توان ورودی تقریبی پمپ

Pᵢₙ = (ΔP × Qᵥ) / η

در این رابطه:

• Pᵢₙ توان ورودی پمپ است.

• η راندمان کلی پمپ و موتور است.

بنابراین گرفتگی مبدل می‌تواند به‌صورت هم‌زمان دو اثر ایجاد کند:

1. کاهش ظرفیت انتقال حرارت

2. افزایش مصرف برق

این موضوع در سیستم‌های صنعتی که به‌صورت شبانه‌روزی کار می‌کنند، می‌تواند هزینه قابل‌توجهی ایجاد کند.

چگونه بفهمیم مبدل بریز دچار گرفتگی شده است؟

یکی از اشتباهات رایج این است که فقط به کاهش دمای خروجی توجه شود.

در حالی که برای تشخیص وضعیت مبدل باید چند شاخص به‌صورت هم‌زمان بررسی شوند.

مهم‌ترین پارامترها عبارت‌اند از:

• دمای ورودی سیال گرم

• دمای خروجی سیال گرم

• دمای ورودی سیال سرد

• دمای خروجی سیال سرد

• دبی دو طرف

• فشار ورودی

• فشار خروجی

• افت فشار

• ظرفیت حرارتی

جدول زیر یک راهنمای اولیه برای تحلیل عملکرد است:

هیچ‌کدام از این علائم به‌تنهایی تشخیص قطعی محسوب نمی‌شوند.

اما بررسی روند تغییرات در طول زمان می‌تواند اطلاعات بسیار ارزشمندی ارائه دهد.

بیشتر بخوانید: تحلیل مشکلات عملیاتی و نگهداری مبدل حرارتی صفحه ای در صنعت

نمودار تشخیص افت عملکرد مبدل حرارتی بریز

منطق کلی تشخیص وضعیت را می‌توان به‌صورت زیر نمایش داد:

این نوع تحلیل می‌تواند قبل از رسیدن مبدل به مرحله خرابی جدی، وجود مشکل را مشخص کند.

شست وشوی شیمیایی مبدل بریز چگونه انجام می شود؟

اگر مبدل قابل باز شدن نباشد، روش اصلی پاک سازی داخلی معمولاً شست‌وشوی شیمیایی است.

در این روش، محلول مناسب از داخل کانال‌های مبدل عبور داده می‌شود تا رسوبات را حل یا جدا کند.

اما انتخاب ماده شیمیایی باید با دقت انجام شود.

یک ماده شوینده نامناسب ممکن است:

• به صفحات آسیب بزند.

• ماده Brazing را تحت تأثیر قرار دهد.

• خوردگی ایجاد کند.

• به اتصالات و تجهیزات جانبی آسیب برساند.

• باعث کاهش عمر مبدل شود.

به همین دلیل، انتخاب محلول شست‌وشو باید بر اساس نوع رسوب انجام شود.

این جدول یک راهنمای عمومی است و انتخاب ماده شیمیایی نهایی باید بر اساس جنس صفحات، نوع ماده Brazing و توصیه سازنده انجام شود.

چرا شست وشوی شیمیایی همیشه جایگزین باز کردن مبدل نیست؟

شست‌وشوی شیمیایی در بسیاری از شرایط مؤثر است، اما محدودیت‌هایی دارد.

اگر گرفتگی بسیار شدید باشد، محلول ممکن است نتواند به تمام بخش‌های مسدودشده نفوذ کند.

همچنین بعضی رسوبات ترکیبی هستند.

برای مثال، ممکن است یک لایه شامل ترکیبی از:

• رسوب معدنی

• روغن

• ذرات فلزی

• مواد آلی

باشد.

در چنین شرایطی، یک ماده شیمیایی واحد ممکن است نتواند همه آلودگی‌ها را به‌صورت کامل حذف کند.

از طرف دیگر، اگر ماده شیمیایی بیش از حد قوی باشد، خطر آسیب به ساختار داخلی افزایش پیدا می‌کند.

بنابراین هدف شست‌وشوی شیمیایی فقط «قوی‌ترین ماده ممکن» نیست.

در برخی تجهیزات مانند کندانسور چیلر، اگر شست‌وشوی شیمیایی نتیجه کافی نداشته باشد، ادامه دادن فرآیند با مواد قوی‌تر همیشه بهترین راه‌حل نیست. در این شرایط، بررسی دقیق وضعیت تجهیز و انتخاب روش مناسب تعمیر و نگهداری اهمیت بیشتری پیدا می‌کند.

هدف، انتخاب ماده‌ای است که:

بیشترین اثر پاک‌کنندگی را با کمترین آسیب به فلز و اتصال داخلی ایجاد کند.

نقش فیلتراسیون در افزایش عمر مبدل بریز

یکی از مؤثرترین روش‌های جلوگیری از گرفتگی، جلوگیری از ورود آلودگی به مبدل است.

در بسیاری از پروژه‌ها، هزینه یک فیلتر مناسب بسیار کمتر از هزینه تعویض مبدل و توقف خط تولید است.

فیلتراسیون می‌تواند از ورود موارد زیر جلوگیری کند:

• ذرات فلزی

• شن و ماسه

• زنگ‌زدگی

• ذرات حاصل از خوردگی

• آلودگی‌های جامد

اما انتخاب فیلتر نیز باید متناسب با شرایط سیستم باشد.

پارامترهای مهم عبارت‌اند از:

• اندازه ذرات

• دبی

• افت فشار مجاز

• جنس فیلتر

• قابلیت شست‌وشو

• نوع سیال

اگر فیلتر بیش از حد ریز انتخاب شود، ممکن است افت فشار زیادی ایجاد کند.

اگر بیش از حد درشت انتخاب شود، ممکن است ذرات آسیب‌زا را عبور دهد.

بنابراین طراحی فیلتراسیون باید بخشی از طراحی کل سیستم باشد، نه یک قطعه جانبی که در پایان پروژه به مدار اضافه شود.

چرا سرعت جریان در مبدل بریز اهمیت دارد؟

سرعت جریان روی چند عامل مهم اثر می‌گذارد:

• انتقال حرارت

• افت فشار

• احتمال رسوب

• احتمال فرسایش

• توزیع جریان

اگر سرعت بیش از حد پایین باشد، احتمال تشکیل رسوب افزایش پیدا می‌کند.

اگر سرعت بیش از حد بالا باشد، افت فشار و احتمال فرسایش افزایش می‌یابد.

بنابراین باید یک نقطه تعادل میان انتقال حرارت و افت فشار ایجاد شود.

رابطه ساده دبی، سرعت و سطح مقطع به‌صورت زیر است:

نام فرمول: رابطه دبی و سرعت جریان

Qᵥ = v × A

در این رابطه:

• Qᵥ دبی حجمی است.

• v سرعت متوسط سیال است.

• A سطح مقطع عبور جریان است.

در مبدل‌های صفحه‌ای، هندسه واقعی کانال پیچیده‌تر از یک لوله ساده است، اما مفهوم اصلی همچنان برقرار است.

بیشتر بخوانید: راهنمای انتخاب بین مبدل حرارتی صفحه ای و پوسته و لوله ای

چرا انتخاب مبدل بریز باید با توجه به آینده پروژه انجام شود؟

یکی از اشتباهات رایج این است که تجهیز فقط بر اساس شرایط فعلی انتخاب شود.

فرض کنید یک کارخانه امروز به 100 کیلووات ظرفیت انتقال حرارت نیاز دارد.

اگر احتمال توسعه خط تولید وجود داشته باشد، ممکن است نیاز حرارتی در آینده افزایش پیدا کند.

در مبدل گسکت‌دار، امکان افزایش ظرفیت با اضافه کردن صفحات در برخی طراحی‌ها وجود دارد.

اما در مبدل بریز، ظرفیت تجهیز پس از تولید ثابت‌تر است.

بنابراین اگر ظرفیت آینده به‌درستی پیش‌بینی نشده باشد، ممکن است در آینده نیاز به تعویض کامل مبدل ایجاد شود.

این موضوع باید در بررسی اقتصادی نیز در نظر گرفته شود.

مقایسه هزینه اولیه و هزینه چرخه عمر

قیمت خرید تنها بخشی از هزینه واقعی تجهیز است.

برای بررسی اقتصادی باید هزینه‌های زیر نیز در نظر گرفته شوند:

• خرید اولیه

• نصب

• انرژی پمپ

• شست‌وشو

• تعمیرات

• توقف تولید

• تعویض تجهیز

• هزینه قطعات جانبی

به‌صورت مفهومی، هزینه چرخه عمر را می‌توان به شکل زیر بیان کرد:

نام فرمول: هزینه کل چرخه عمر تجهیز

LCC = CAPEX + OPEX + Cmaintenance + Cdowntime + Creplacement

در این رابطه:

• LCC هزینه کل چرخه عمر است.

• CAPEX هزینه سرمایه‌گذاری اولیه است.

• OPEX هزینه‌های بهره‌برداری است.

• Cmaintenance هزینه نگهداری و تعمیرات است.

• Cdowntime هزینه توقف تولید است.

• Creplacement هزینه تعویض تجهیز است.

ممکن است یک مبدل بریز قیمت اولیه پایین‌تری داشته باشد، اما اگر در یک فرآیند بسیار رسوب‌زا قرار گیرد، هزینه تعویض آن در آینده بالا باشد.

در مقابل، یک مبدل حرارتی پوسته و لوله ممکن است در زمان خرید و نصب، هزینه اولیه بیشتری داشته باشد؛ اما در برخی کاربردها به دلیل امکان تعمیر، تمیزکاری و تعویض برخی اجزای داخلی، می‌تواند هزینه‌های نگهداری و ریسک توقف طولانی‌مدت را کاهش دهد.

البته این مقایسه به معنای ارزان‌تر یا بهتر بودن همیشگی یک نوع مبدل نیست. انتخاب اقتصادی باید بر اساس شرایط واقعی فرآیند، نوع سیال، میزان رسوب‌گذاری، فشار و دمای کاری، ساعات بهره‌برداری و هزینه توقف تولید انجام شود.

بنابراین، بهترین انتخاب لزوماً ارزان‌ترین مبدل در زمان خرید نیست؛ بلکه تجهیزی است که در طول عمر کاری خود، مجموع هزینه های سرمایه گذاری، بهره برداری، نگهداری و تعویض را به شکل منطقی کنترل کند.

چه زمانی مبدل بریز انتخاب مناسبی نیست؟

مبدل بریز ممکن است انتخاب مناسبی نباشد اگر:

• سیال حاوی ذرات جامد زیاد باشد.

• رسوب‌گذاری شدید و مداوم وجود داشته باشد.

• سیستم نیازمند شست‌وشوی مکانیکی دوره‌ای باشد.

• ظرفیت پروژه در آینده به‌طور قابل‌توجهی افزایش پیدا کند.

• بازرسی داخلی مکرر ضروری باشد.

• شرایط کاری دچار شوک‌های حرارتی مکرر باشد.

• کیفیت سیال قابل کنترل نباشد.

در این شرایط، استفاده از یک مبدل قابل باز شدن می‌تواند ریسک عملیاتی را کاهش دهد.

چه زمانی مبدل بریز انتخاب بسیار مناسبی است؟

از طرف دیگر، مبدل بریز در شرایط زیر می‌تواند انتخاب بسیار خوبی باشد:

• سیال تمیز باشد.

• فضای نصب محدود باشد.

• وزن پایین اهمیت داشته باشد.

• ظرفیت حرارتی مشخص و ثابت باشد.

• سیستم به گسکت حساس باشد.

• احتمال نشتی از گسکت نامطلوب باشد.

• دسترسی به تعمیرات مکانیکی داخلی ضرورت نداشته باشد.

• سیستم تبرید یا HVAC با سیالات مناسب باشد.

به همین دلیل، مبدل بریز در بسیاری از سیستم‌های:

• چیلر

• پمپ حرارتی

• سیستم‌های سرمایش صنعتی

• مدارهای روغن

• گرمایش آب

• بازیابی حرارت

استفاده می‌شود.

بیشتر بخوانید: بررسی ویژگی های ترموفیزیکی مس و تأثیر آن بر افزایش راندمان مبدل حرارتی صفحه ای

یک چک لیست مهندسی پیش از انتخاب مبدل بریز

پیش از خرید یا طراحی، پاسخ دادن به این پرسش‌ها ضروری است:

هرچه پاسخ این پرسش‌ها دقیق‌تر باشد، احتمال انتخاب اشتباه کمتر خواهد بود.

مهم ترین اشتباه در انتخاب مبدل بریز

یکی از رایج‌ترین اشتباهات این است که مبدل فقط با توجه به توان حرارتی انتخاب شود.

برای مثال:

«این سیستم به 200 کیلووات ظرفیت نیاز دارد؛ پس یک مبدل 200 کیلوواتی کافی است.»

اما طراحی واقعی باید موارد بیشتری را بررسی کند.

یک مبدل 200 کیلوواتی در شرایطی خاص ممکن است در شرایط دیگری فقط 150 کیلووات ظرفیت واقعی ارائه دهد.

ظرفیت انتقال حرارت به مواردی مانند:

• دمای ورودی

• دمای خروجی

• دبی

• نوع سیال

• خواص فیزیکی سیال

• ضریب انتقال حرارت

• رسوب

• افت فشار

وابسته است.

بنابراین عدد ظرفیت به‌تنهایی برای انتخاب مبدل کافی نیست.

جمع بندی عملکرد و تعمیرپذیری مبدل بریز

باز نشدن مبدل حرارتی بریز زمانی به یک مشکل واقعی تبدیل می‌شود که شرایط فرآیند باعث ایجاد گرفتگی، رسوب یا آسیب داخلی شود و امکان کنترل این عوامل وجود نداشته باشد.

مهم‌ترین راهکارهای افزایش عمر مبدل عبارت‌اند از:

• انتخاب صحیح تجهیز

• کنترل کیفیت سیال

• استفاده از فیلتراسیون مناسب

• کنترل سختی آب

• پایش افت فشار

• پایش دمای ورودی و خروجی

• شست‌وشوی شیمیایی اصولی

• جلوگیری از شوک حرارتی

• انتخاب ظرفیت مناسب برای آینده

بنابراین بهترین روش برای برخورد با محدودیت باز نشدن مبدل بریز، تلاش برای باز کردن آن نیست.

بهترین روش این است که از ابتدا شرایطی ایجاد شود که تجهیز کمتر به باز شدن نیاز پیدا کند.

در نهایت، یک انتخاب مهندسی صحیح باید میان سه عامل تعادل ایجاد کند:

نام فرمول: منطق کلی انتخاب مبدل

انتخاب مناسب = عملکرد حرارتی + قابلیت اطمینان + هزینه چرخه عمر

مبدل حرارتی بریز برای همه کاربردها ساخته نشده است.

اما اگر سیال، ظرفیت، فشار، دما و شرایط نگهداری به‌درستی بررسی شوند، می‌تواند سال‌ها با عملکرد پایدار و نیاز بسیار کم به تعمیرات مکانیکی کار کند.

در ادامه، بررسی دقیق‌تر عملکرد مبدل در شرایط خرابی اهمیت پیدا می‌کند؛ زیرا تشخیص اینکه مشکل از خود مبدل است یا از پمپ، سیال، فیلتراسیون و سایر اجزای مدار، نقش مهمی در جلوگیری از تعویض غیرضروری تجهیز دارد.

چگونه خرابی مبدل حرارتی بریز را از سایر مشکلات سیستم تشخیص دهیم؟

وقتی عملکرد یک سیستم سرمایشی یا گرمایشی کاهش پیدا می‌کند، یکی از اولین تجهیزاتی که معمولاً مورد بررسی قرار می‌گیرد، مبدل حرارتی است.

اما یک نکته مهم وجود دارد:

هر کاهش ظرفیت حرارتی الزاماً به معنی خرابی مبدل نیست.

گاهی مشکل اصلی از پمپ، شیر کنترل، فیلتر، هواگرفتگی، کاهش دبی، تنظیمات کنترلی یا حتی تغییر شرایط کاری سیستم ایجاد شده است.

اگر بدون انجام عیب‌یابی دقیق، مبدل تعویض شود، ممکن است هزینه قابل‌توجهی صرف شود؛ در حالی که مشکل اصلی همچنان در سیستم باقی بماند.

به همین دلیل، بررسی مبدل بریز باید بخشی از یک فرآیند عیب‌یابی مرحله‌به‌مرحله باشد.

اولین نشانه های کاهش عملکرد مبدل بریز

کاهش عملکرد مبدل معمولاً با یکی از نشانه‌های زیر ظاهر می‌شود:

• رسیدن سیال به دمای موردنظر دشوار می‌شود.

• زمان رسیدن سیستم به شرایط پایدار افزایش پیدا می‌کند.

• اختلاف دمای ورودی و خروجی تغییر می‌کند.

• افت فشار افزایش پیدا می‌کند.

• ظرفیت سیستم کاهش می‌یابد.

• کمپرسور یا پمپ مدت بیشتری کار می‌کند.

• مصرف انرژی افزایش پیدا می‌کند.

• سیستم در بارهای بالا عملکرد مطلوبی ندارد.

اما هرکدام از این علائم می‌تواند دلایل مختلفی داشته باشد.

برای مثال، اگر دمای خروجی آب از یک مبدل افزایش پیدا کند، دلایل احتمالی می‌توانند شامل موارد زیر باشند:

بنابراین باید قبل از نتیجه‌گیری، اطلاعات واقعی سیستم جمع‌آوری شود.

مرحله اول عیب‌یابی: بررسی شرایط عملیاتی

پیش از باز کردن مدار یا انجام شست‌وشوی شیمیایی، باید بررسی شود که سیستم در شرایط طراحی خود کار می‌کند یا خیر.

پارامترهای مهم عبارت‌اند از:

• دمای ورودی سمت گرم

• دمای خروجی سمت گرم

• دمای ورودی سمت سرد

• دمای خروجی سمت سرد

• دبی هر دو مدار

• فشار ورودی

• فشار خروجی

• افت فشار

• توان مصرفی پمپ

• وضعیت شیرهای کنترلی

اگر شرایط فعلی با شرایط طراحی تفاوت زیادی داشته باشد، مقایسه عملکرد مبدل با ظرفیت اسمی ممکن است نتیجه اشتباهی ایجاد کند.

برای مثال، کاهش دمای ورودی سیال گرم می‌تواند باعث کاهش ظرفیت انتقال حرارت شود؛ حتی اگر مبدل کاملاً سالم باشد.

بیشتر بخوانید: راهنمای جامع انتخاب و خرید مبدل حرارتی صفحه ای در کاربردهای صنعتی

چگونه ظرفیت واقعی مبدل را محاسبه کنیم؟

برای بررسی عملکرد واقعی مبدل، یکی از مهم‌ترین پارامترها، مقدار حرارت منتقل‌شده است.

رابطه پایه انتقال حرارت برای سیال را می‌توان به شکل زیر نوشت:

نام فرمول: ظرفیت حرارتی سیال

Q = ṁ × Cp × ΔT

در این رابطه:

• Q ظرفیت حرارتی منتقل‌شده است.

• ṁ دبی جرمی سیال است.

• Cp گرمای ویژه سیال است.

• ΔT اختلاف دمای ورودی و خروجی است.

اگر ظرفیت محاسبه‌شده در شرایط واقعی به‌طور محسوسی کمتر از مقدار مورد انتظار باشد، باید دلایل مختلف بررسی شوند.

کاهش ظرفیت ممکن است به علت موارد زیر باشد:

1. کاهش دبی

2. تغییر دمای ورودی

3. تغییر خواص سیال

4. ایجاد رسوب

5. گرفتگی کانال‌ها

6. وجود هوا در مدار

7. عملکرد نامناسب پمپ

8. مشکل در کنترل سیستم

بنابراین کاهش Q به‌تنهایی برای اثبات خرابی مبدل کافی نیست.

استفاده از موازنه انرژی برای بررسی مبدل

در یک مبدل حرارتی سالم، حرارتی که از یک سیال گرفته می‌شود، باید تقریباً با حرارتی که به سیال دیگر منتقل می‌شود برابر باشد.

برای دو سیال، می‌توان نوشت:

نام فرمول: موازنه انرژی در مبدل حرارتی

Qhot ≈ Qcold

یا:

نام فرمول: مقایسه ظرفیت حرارتی دو سمت مبدل

ṁₕ × Cpₕ × (Tₕ,in - Tₕ,out) ≈ ṁ𝚌 × Cp𝚌 × (T𝚌,out - T𝚌,in)

در شرایط واقعی، به دلیل خطای اندازه‌گیری، اتلاف حرارت و خطاهای عملیاتی، این دو مقدار دقیقاً برابر نیستند.

اما اختلاف زیاد میان آن‌ها می‌تواند نشان‌دهنده وجود مشکل در اندازه‌گیری یا عملکرد سیستم باشد.

نمودار عیب یابی کاهش ظرفیت مبدل حرارتی بریز (لحیمی)

فرآیند تشخیص را می‌توان به‌صورت زیر دنبال کرد:

این نمودار می‌تواند به‌عنوان یک ابزار اولیه برای تیم تعمیرات و نگهداری مورد استفاده قرار گیرد.

تفاوت گرفتگی و رسوب در مبدل حرارتی

این دو اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، اما از نظر فنی تفاوت دارند.

رسوب

رسوب معمولاً به تشکیل یک لایه روی سطح انتقال حرارت گفته می‌شود.

این لایه می‌تواند از مواد زیر تشکیل شود:

• کربنات‌های معدنی

• سیلیکا

• اکسیدهای فلزی

• ترکیبات آلی

• لایه‌های زیستی

رسوب باعث افزایش مقاومت حرارتی می‌شود.

گرفتگی

گرفتگی بیشتر به کاهش سطح مؤثر عبور جریان مربوط است.

در این حالت ممکن است:

• ذرات جامد وارد کانال شوند.

• مسیر جریان به‌صورت جزئی یا کامل مسدود شود.

• افت فشار افزایش پیدا کند.

• دبی کاهش یابد.

در عمل، یک مبدل می‌تواند هم‌زمان دچار رسوب و گرفتگی باشد.

بیشتر بخوانید: طراحی و انتخاب مبدل حرارتی صفحه ای در کاربردهای صنعتی

جدول تشخیص تفاوت رسوب و گرفتگی

این تفاوت در انتخاب روش شست وشو اهمیت زیادی دارد.

چه زمانی افت فشار نشان‌دهنده گرفتگی مبدل است؟

افت فشار باید همیشه نسبت به شرایط اولیه و طراحی بررسی شود.

فرض کنید مبدل در زمان راه‌اندازی دارای افت فشار مشخصی بوده است.

اگر در طول زمان:

• دبی ثابت بماند،

• خواص سیال تغییر نکند،

• اما افت فشار افزایش یابد،

احتمال ایجاد گرفتگی یا افزایش زبری داخلی وجود دارد.

به‌صورت مفهومی، افت فشار تابعی از دبی، چگالی، سرعت و هندسه مسیر جریان است:

نام فرمول: رابطه مفهومی افت فشار

ΔP = f(ρ, v, L, D, μ, ε)

در این رابطه:

• ΔP افت فشار است.

• ρ چگالی سیال است.

• v سرعت جریان است.

• L طول مسیر جریان است.

• D قطر یا اندازه هیدرولیکی مسیر است.

• μ ویسکوزیته سیال است.

• ε زبری سطح است.

در مبدل‌های صفحه‌ای، هندسه کانال‌ها پیچیده است و مقدار واقعی افت فشار باید با روابط طراحی یا نرم‌افزارهای تخصصی محاسبه شود.

آیا افزایش افت فشار همیشه به معنی گرفتگی است؟

خیر.

افزایش افت فشار می‌تواند دلایل دیگری نیز داشته باشد.

برای مثال:

• افزایش دبی

• بسته شدن نسبی یک شیر

• کثیف شدن فیلتر

• تغییر ویسکوزیته سیال

• تغییر دمای سیال

• خرابی پمپ

• تغییر مسیر جریان

به همین دلیل، بررسی فقط فشار ورودی و خروجی مبدل کافی نیست.

باید کل مدار بررسی شود.

گاهی یک فیلتر کثیف در upstream باعث کاهش دبی می‌شود و اپراتور تصور می‌کند مبدل دچار مشکل شده است.

در چنین شرایطی، تعویض مبدل هیچ مشکلی را حل نمی‌کند.

نقش فیلتر در تشخیص خرابی مبدل بریز

یکی از اولین تجهیزاتی که باید پیش از تصمیم‌گیری درباره تعویض مبدل بررسی شود، فیلتر مدار است.

اگر فیلتر مسدود شده باشد:

• دبی کاهش می‌یابد.

• انتقال حرارت کم می‌شود.

• عملکرد سیستم افت می‌کند.

• افت فشار قبل از مبدل افزایش می‌یابد.

بنابراین یک ترتیب مناسب برای عیب‌یابی می‌تواند چنین باشد:

این رویکرد از تعمیرات غیرضروری جلوگیری می‌کند.

چه زمانی شست‌وشوی شیمیایی مبدل بریز منطقی است؟

شست‌وشوی شیمیایی زمانی منطقی است که شواهد کافی از وجود رسوب یا آلودگی داخلی وجود داشته باشد.

نشانه‌های مهم عبارت‌اند از:

• افزایش تدریجی افت فشار

• کاهش تدریجی ظرفیت

• ثابت بودن شرایط عملیاتی

• افزایش اختلاف دما نسبت به شرایط طراحی

• وجود شواهد آلودگی در فیلتر

• مشاهده رسوب در بخش‌های قابل دسترسی مدار

اما شست‌وشو نباید به‌صورت تصادفی انجام شود.

قبل از آن باید مشخص شود:

1. نوع رسوب چیست؟

2. جنس صفحات چیست؟

3. ماده Brazing چیست؟

4. ماده شیمیایی با فلز سازگار است؟

5. غلظت محلول چقدر است؟

6. دمای شست‌وشو چقدر باشد؟

7. مدت زمان گردش محلول چقدر است؟

8. بعد از شست‌وشو چگونه خنثی‌سازی انجام می‌شود؟

چرا انتخاب ماده شیمیایی نامناسب می‌تواند مبدل را خراب کند؟

مبدل بریز معمولاً از ترکیب چند ماده ساخته شده است.

برای مثال ممکن است شامل:

• صفحات فولاد زنگ‌نزن

• ماده اتصال مسی

• اتصالات فولادی یا برنجی

• اجزای جانبی متفاوت

باشد.

بنابراین یک ماده شیمیایی ممکن است با یک بخش سازگار اما با بخش دیگری ناسازگار باشد.

در صورت انتخاب نادرست، خطرهای زیر وجود دارد:

• خوردگی صفحات

• آسیب به اتصال Brazing

• نازک شدن فلز

• ایجاد نشتی داخلی

• ترکیب شدن دو مدار سیال

به همین دلیل، استفاده از اسید یا شوینده بدون بررسی جنس مبدل حرارتی صفحه ای، غلظت ماده شیمیایی، دمای شست‌وشو و زمان تماس می‌تواند ریسک بالایی داشته باشد.

در پروژه های صنعتی، بهتر است ماده شیمیایی و روش شست‌وشو بر اساس اطلاعات فنی ارائه‌شده توسط سازنده مبدل حرارتی صفحه ای لحیمی انتخاب شود. یک سازنده متخصص می‌تواند با توجه به جنس صفحات، نوع اتصال لحیمی و شرایط کاری مبدل، محدوده مناسب مواد شیمیایی و روش نگهداری را مشخص کند.

چه زمانی مبدل بریز باید تعویض شود؟

تعویض مبدل زمانی مطرح می‌شود که تعمیر یا شست‌وشو دیگر از نظر فنی یا اقتصادی توجیه نداشته باشد.

مهم‌ترین شرایط عبارت‌اند از:

• نشتی داخلی بین دو مدار

• ترک یا آسیب جدی صفحات

• آسیب گسترده به اتصالات داخلی

• گرفتگی کامل و غیرقابل بازیابی

• خوردگی شدید

• تکرار مداوم خرابی

• هزینه تعمیر بالاتر از هزینه تعویض

• عدم تأمین ظرفیت مورد نیاز

تصمیم تعویض نباید فقط بر اساس قیمت خرید مبدل انجام شود.

هزینه‌های جانبی نیز باید در نظر گرفته شوند:

• نصب

• توقف سیستم

• تخلیه سیال

• شارژ مجدد

• تست نشتی

• راه‌اندازی

• هزینه نیروی انسانی

مدل تصمیم گیری برای تعمیر یا تعویض مبدل حرارتی بریز

این رویکرد باعث می‌شود تصمیم تعمیر یا تعویض بر اساس شواهد واقعی گرفته شود.

هزینه توقف تولید؛ عاملی که نباید نادیده گرفته شود

در بسیاری از پروژه‌های صنعتی، هزینه خود مبدل کمتر از هزینه توقف تولید است.

برای مثال، اگر یک خط تولید به دلیل خرابی مبدل متوقف شود، هزینه واقعی می‌تواند شامل موارد زیر باشد:

• تولید ازدست‌رفته

• نیروی انسانی بدون فعالیت

• تأخیر در تحویل محصول

• مصرف انرژی در زمان راه‌اندازی مجدد

• هزینه تعمیرات اضطراری

• آسیب به سایر تجهیزات

به همین دلیل، قابلیت اطمینان مبدل باید در کنار قیمت خرید بررسی شود.

هزینه توقف را می‌توان به‌صورت مفهومی چنین برآورد کرد:

نام فرمول: هزینه تقریبی توقف تولید

Cdowntime = Rhourly × Thours

در این رابطه:

• Cdowntime هزینه توقف تولید است.

• Rhourly ارزش تولید یا درآمد از دست‌رفته در هر ساعت است.

• Thours مدت توقف است.

این رابطه ساده است، اما نشان می‌دهد چرا انتخاب مبدل صرفاً بر اساس ارزان‌ترین قیمت می‌تواند تصمیم پرهزینه‌ای باشد.

بیشتر بخوانید: راهنمای جامع انتخاب، خرید، قیمت و مشخصات فنی مبدل حرارتی صفحه ای بریز

مقایسه تصمیم اقتصادی بین مبدل بریز و مبدل قابل باز شدن

این مقایسه نشان می‌دهد که هیچ تجهیزی در همه شرایط بهترین گزینه نیست.

مهم ترین معیار: قابلیت اطمینان در شرایط واقعی

یک مبدل ممکن است روی کاغذ عملکرد بسیار خوبی داشته باشد.

اما عملکرد واقعی آن به شرایطی وابسته است که در محیط صنعتی اتفاق می‌افتد.

برای مثال:

• کیفیت آب تغییر می‌کند.

• فیلترها به‌موقع تمیز نمی‌شوند.

• دبی واقعی با طراحی متفاوت است.

• اپراتور سیستم را با سرعت بالا راه‌اندازی می‌کند.

• دمای کاری نوسان دارد.

• بار حرارتی تغییر می‌کند.

به همین دلیل، تجهیزی که برای شرایط آزمایشگاهی مناسب است، ممکن است برای یک کارخانه با شرایط متغیر بهترین انتخاب نباشد.

انتخاب صحیح باید بر اساس شرایط واقعی کارکرد انجام شود.

در چنین شرایطی، قابلیت تعمیر و سازگاری تجهیز با تغییرات عملیاتی اهمیت زیادی پیدا می‌کند. به همین دلیل، مبدل حرارتی صفحه ای واشردار در بسیاری از کاربردهای صنعتی می‌تواند گزینه‌ای قابل اتکا باشد؛ زیرا امکان باز کردن دستگاه، بازرسی صفحات، شست‌وشوی مکانیکی و شیمیایی و در صورت نیاز تعویض گسکت یا افزودن صفحات برای افزایش ظرفیت را فراهم می‌کند.

چک لیست پایش دوره‌ای مبدل حرارتی بریز

برای جلوگیری از رسیدن مبدل به مرحله خرابی جدی، می‌توان یک برنامه پایش منظم ایجاد کرد.

پایش روزانه یا شیفتی

• بررسی دمای ورودی

• بررسی دمای خروجی

• بررسی فشارها

• بررسی آلارم‌ها

• بررسی عملکرد سیستم

پایش دوره‌ای

• بررسی افت فشار

• بررسی دبی

• بررسی وضعیت فیلتر

• بررسی روند کاهش ظرفیت

• مقایسه با داده‌های اولیه

پایش پیشگیرانه

• ثبت روند تغییرات

• شست‌وشوی شیمیایی در زمان مناسب

• کنترل کیفیت سیال

• بررسی سختی آب

• بررسی ذرات معلق

مهم‌ترین نکته این است که نگهداری نباید فقط بعد از خرابی شروع شود.

چرا ثبت داده‌های عملکردی اهمیت دارد؟

اگر داده‌های اولیه مبدل ثبت نشده باشند، تشخیص کاهش عملکرد دشوارتر خواهد شد.

بهتر است هنگام راه‌اندازی تجهیز، اطلاعات زیر ثبت شوند:

سپس داده‌های جدید با این مقادیر مقایسه شوند.

به‌جای پرسیدن:

«آیا مبدل خوب کار می‌کند؟»

بهتر است پرسیده شود:

«عملکرد مبدل نسبت به زمان راه‌اندازی چقدر تغییر کرده است؟»

این تغییر نگاه، عیب‌یابی را بسیار دقیق‌تر می‌کند.

جمع بندی عیب‌یابی مبدل حرارتی بریز

مبدل حرارتی بریز به دلیل ساختار دائمی خود قابل باز شدن نیست؛ بنابراین تشخیص زودهنگام مشکلات اهمیت بسیار زیادی دارد.

هرگاه عملکرد سیستم کاهش پیدا کرد، نباید بلافاصله مبدل را مقصر دانست.

فرآیند صحیح عیب‌یابی باید شامل بررسی موارد زیر باشد:

1. شرایط عملیاتی

2. دبی سیالات

3. وضعیت پمپ

4. وضعیت فیلتر

5. عملکرد شیرها

6. افت فشار

7. دمای ورودی و خروجی

8. ظرفیت واقعی انتقال حرارت

9. احتمال رسوب یا گرفتگی

10. امکان شست‌وشوی شیمیایی

در بسیاری از موارد، مشکل با یک اقدام ساده مانند تمیز کردن فیلتر یا اصلاح شرایط جریان برطرف می‌شود.

اما اگر شواهد واقعی از رسوب داخلی وجود داشته باشد، شست‌وشوی شیمیایی کنترل‌شده می‌تواند اولین گزینه باشد.

در صورت وجود نشتی داخلی، خوردگی شدید یا آسیب ساختاری، تعویض مبدل ممکن است از نظر فنی و اقتصادی منطقی‌تر باشد.

در نهایت، بهترین استراتژی برای مبدل حرارتی بریز این است:

پیشگیری از گرفتگی، پایش مستمر عملکرد و تصمیم‌گیری بر اساس داده؛ نه انتظار برای خرابی کامل و سپس تعویض اضطراری تجهیز.

مبدل بریز برای باز شدن طراحی نشده است، اما با انتخاب صحیح، کنترل کیفیت سیال و نگهداری اصولی، می‌توان نیاز به باز کردن آن را تا حد زیادی کاهش داد.

سوالات متداول درباره اینکه چرا مبدل های حرارتی بریز قابل باز شدن نیستند؟
