مزایا و معایب مبدل حرارتی صفحه ای واشردار؛ بررسی کامل فنی، اقتصادی و مهندسی
وقتی صحبت از انتخاب یک مبدل حرارتی برای صنایع مختلف میشود، یکی از مهمترین گزینههایی که در پروژههای صنعتی، تأسیسات ساختمان، صنایع غذایی، دارویی، شیمیایی و سیستم های سرمایش و گرمایش مورد بررسی قرار میگیرد، مبدل حرارتی صفحه ای واشردار است.
این نوع مبدل حرارتی به دلیل انتقال حرارت بالا، امکان باز شدن و شستوشوی صفحات، قابلیت افزایش ظرفیت و انعطافپذیری در طراحی، در بسیاری از پروژهها انتخابی بسیار کاربردی محسوب میشود. با این حال، مبدل صفحه ای گسکت دار نیز مانند هر تجهیز صنعتی دیگری محدودیتهایی دارد و انتخاب آن بدون بررسی فشار، دما، نوع سیال، سازگاری شیمیایی واشر و شرایط بهرهبرداری میتواند باعث افزایش هزینههای تعمیر و نگهداری شود.
بنابراین پاسخ به این سؤال که «آیا مبدل حرارتی صفحه ای واشردار بهترین انتخاب است؟» یک پاسخ ثابت برای همه پروژهها ندارد.

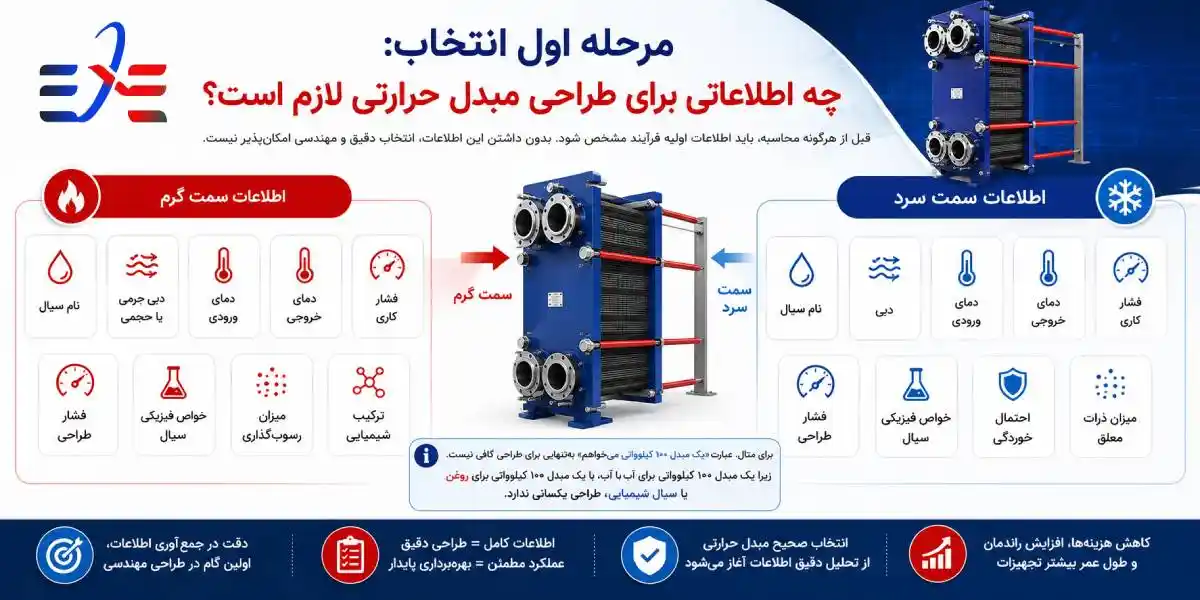

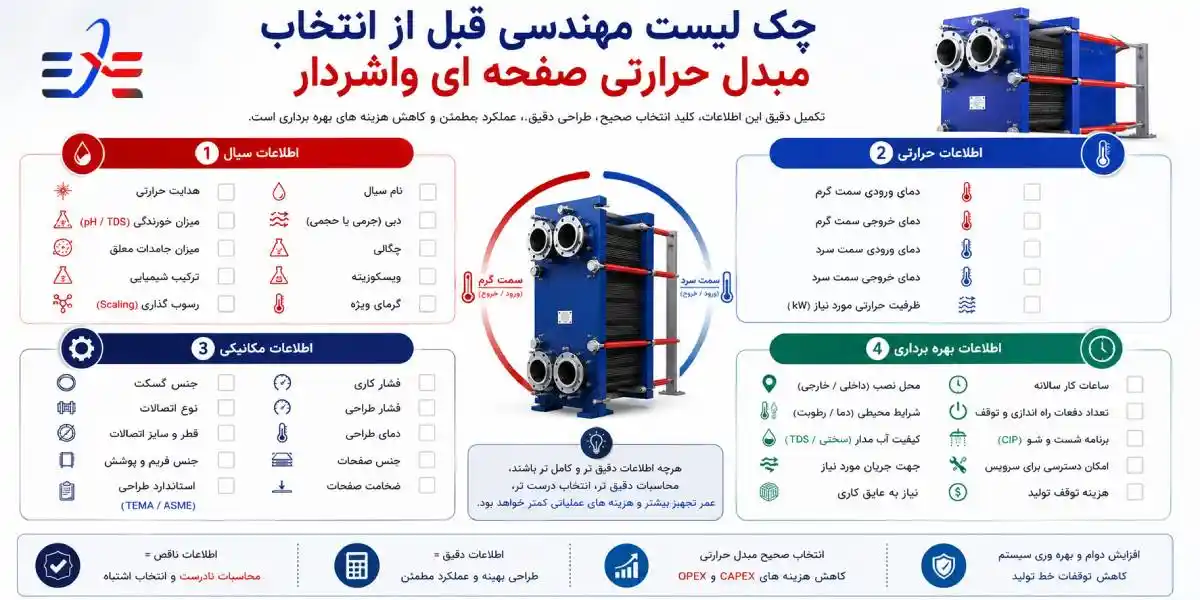

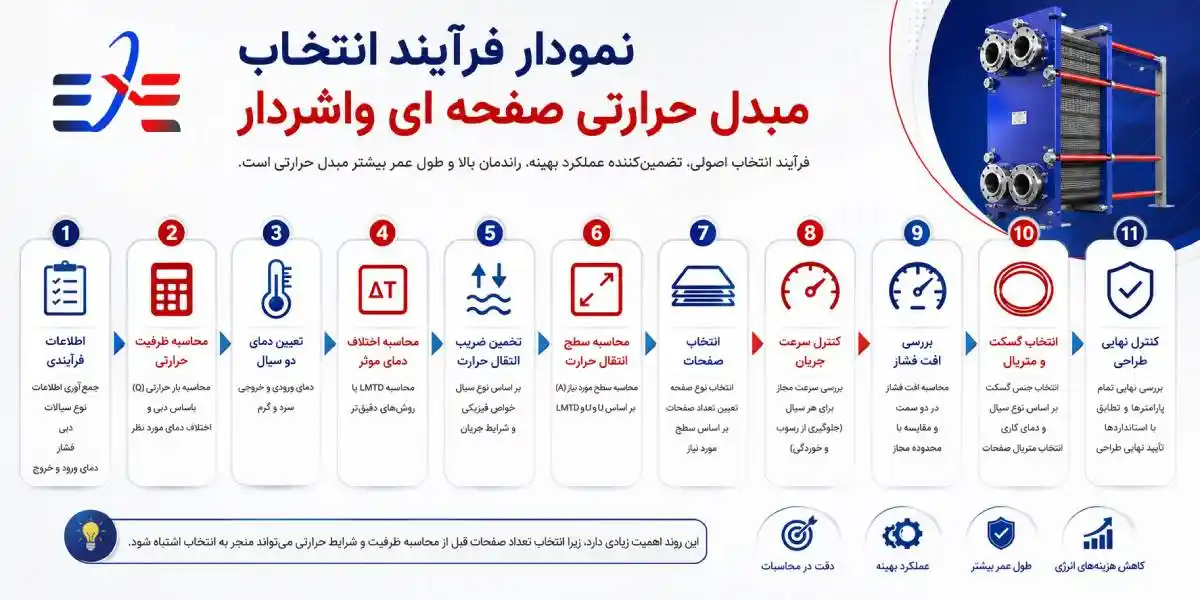

انتخاب صحیح به مجموعهای از عوامل وابسته است:
نوع سیال گرم و سرد
دبی جریان
دمای ورودی و خروجی
فشار کاری
فشار طراحی
نوع و میزان رسوبگذاری
نیاز به شستوشوی دورهای
محدودیت فضای نصب
جنس صفحات
جنس و نوع گسکت
الزامات بهداشتی و صنعتی
هزینه اولیه و هزینه نگهداری
به همین دلیل، بررسی همزمان مزایا و معایب مبدل حرارتی صفحه ای واشردار برای هر مهندس، کارفرما و مسئول خرید صنعتی اهمیت زیادی دارد.
پاسخ سریع: مهمترین مزایا و معایب مبدل حرارتی صفحه ای واشردار چیست؟
مهمترین مزیت مبدل حرارتی صفحهای واشردار، انتقال حرارت بالا در ابعاد فشرده و امکان باز کردن دستگاه برای بازرسی و شستوشو است.
در مقابل، مهمترین محدودیت آن به وجود واشرهای آببندی مربوط میشود. واشرها در برابر دما، فشار، مواد شیمیایی و گذشت زمان حساس هستند و ممکن است نیاز به تعویض دورهای داشته باشند.
| معایب | مزایا |
|---|---|
| محدودیت دمایی واشر | راندمان انتقال حرارت بالا |
| نیاز به تعویض گسکت در طول عمر تجهیز | ابعاد کوچک و وزن کمتر |
| احتمال نشتی در صورت خرابی واشر | قابلیت باز شدن و شستوشو |
| حساسیت به نصب و بستن صحیح | امکان افزایش ظرفیت با افزودن صفحات |
| افت فشار نسبتاً قابل توجه در برخی طراحیها | انعطافپذیری در طراحی |
| محدودیت در برخی سیالات بسیار خورنده | مناسب برای تعمیر و نگهداری دورهای |
| هزینه نگهداری گسکت | امکان استفاده در کاربردهای چندگذر |
در نتیجه، مبدل حرارتی صفحه ای واشردار معمولاً برای پروژههایی انتخاب مناسبی است که قابلیت سرویس، شستوشو و انعطافپذیری در آینده اهمیت زیادی دارد.مبدل حرارتی صفحه ای خانوادهای از تجهیزات انتقال حرارت است که در مدلهای مختلفی مانند واشردار و بریز تولید میشود. برای بررسی کامل ساختار، نحوه عملکرد، انواع، محاسبات و معیارهای انتخاب، به راهنمای جامع مبدل حرارتی صفحه ای مراجعه کنید.
مبدل حرارتی صفحه ای واشردار چیست؟
مبدل حرارتی صفحه ای واشردار یا Gasketed Plate Heat Exchanger از مجموعهای از صفحات فلزی موجدار تشکیل شده است که در کنار یکدیگر قرار میگیرند. بین صفحات، کانالهای جریان ایجاد میشود و دو سیال گرم و سرد بدون تماس مستقیم، از کانالهای مجزا عبور میکنند.
واشرهایی که در اطراف صفحات قرار میگیرند، وظیفه آببندی مسیرهای جریان را بر عهده دارند. طراحی واشرها بهگونهای است که مسیر سیال گرم و سرد از یکدیگر جدا باقی بماند.
در یک طراحی استاندارد، سیال گرم حرارت خود را از طریق صفحه فلزی به سیال سرد منتقل میکند.مبدل حرارتی صفحه ای اکسرلند یکی از خانوادههای مهم مبدلهای حرارتی است و مدلهای مختلفی برای شرایط فرآیندی متفاوت دارد.

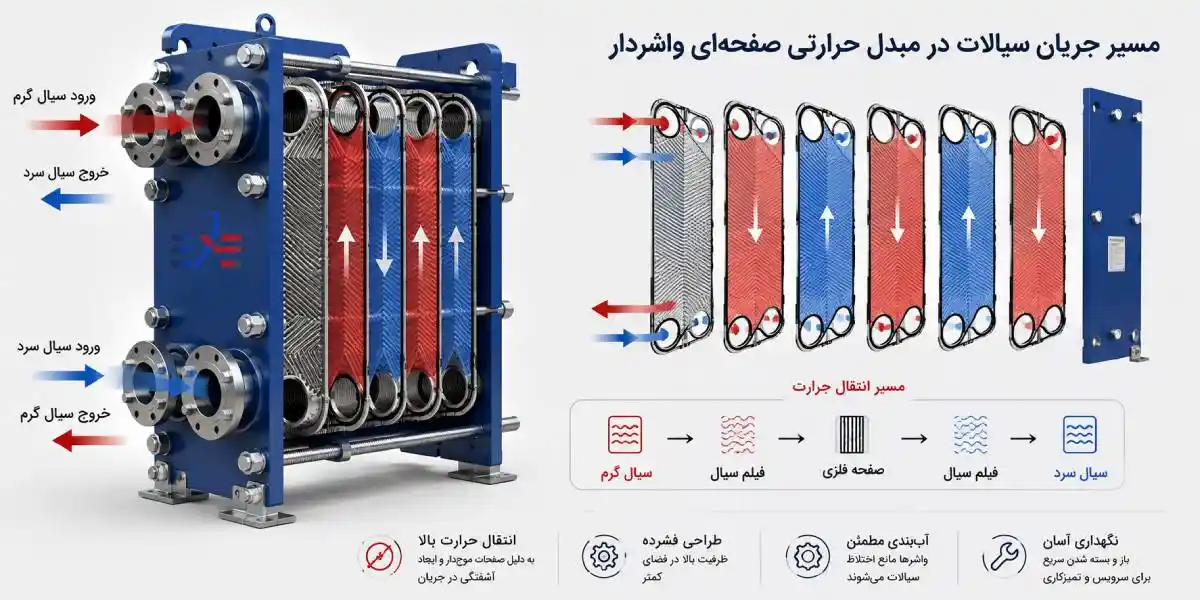

مسیر کلی انتقال حرارت به شکل زیر است:
صفحات موجدار تنها نقش جداکننده ندارند. الگوی موجها باعث ایجاد آشفتگی در جریان میشود. این آشفتگی باعث کاهش ضخامت لایه مرزی حرارتی و افزایش ضریب انتقال حرارت میشود.
به همین دلیل، یک مبدل حرارتی صفحه ای واشردار میتواند در فضای بسیار کمتری نسبت به بسیاری از مبدلهای سنتی، ظرفیت انتقال حرارت قابل توجهی ایجاد کند.
چرا مبدل حرارتی صفحه ای واشردار راندمان انتقال حرارت بالایی دارد؟
یکی از مهمترین مزایای مبدل حرارتی صفحه ای واشردار، ضریب انتقال حرارت بالای آن است.
در مبدلهای صفحهای، سیالات معمولاً از کانالهای باریک عبور میکنند. این کانالها به همراه هندسه موجدار صفحات، باعث افزایش اختلاط سیال میشوند.
وقتی سرعت و آشفتگی جریان افزایش پیدا میکند، مقاومت حرارتی لایه مرزی کاهش مییابد.
بهصورت ساده میتوان گفت:
هرچه انتقال حرارت بین سیال و سطح صفحه بهتر انجام شود، سطح کمتری برای رسیدن به ظرفیت حرارتی مشخص مورد نیاز خواهد بود.
البته این موضوع به معنی افزایش بینهایت سرعت جریان نیست. افزایش بیش از حد سرعت میتواند باعث افزایش افت فشار، افزایش توان پمپاژ و افزایش هزینه عملیاتی شود.
بنابراین طراحی مهندسی مبدل حرارتی همیشه یک تعادل میان سه عامل اصلی است:
انتقال حرارت
افت فشار
هزینه سرمایهگذاری و بهرهبرداری
فرمول پایه ظرفیت انتقال حرارت
نام فرمول: ظرفیت انتقال حرارت
Q = m × Cp × ΔT
در این رابطه:
Q ظرفیت حرارتی انتقالیافته است.
m دبی جرمی سیال است.
Cp گرمای ویژه سیال است.
ΔT تغییرات دمای سیال است.
برای مثال، اگر دبی آب افزایش پیدا کند، ظرفیت انتقال حرارت مورد نیاز نیز میتواند افزایش یابد. اما برای انتقال این انرژی، سطح انتقال حرارت و طراحی کانالها نیز باید متناسب با شرایط پروژه انتخاب شوند.
مهم ترین مزیت مبدل حرارتی صفحه ای واشردار: راندمان بالا در فضای کم
یکی از دلایل اصلی استفاده از مبدل حرارتی صفحه ای واشردار در پروژههای صنعتی، نسبت بالای ظرفیت انتقال حرارت به حجم تجهیز است.
ساختار صفحات باعث میشود سطح انتقال حرارت زیادی در یک حجم نسبتاً کوچک قرار گیرد.
این ویژگی در پروژههایی که فضای موتورخانه، کارخانه یا واحد فرآیندی محدود است، اهمیت زیادی دارد.
در مقایسه با برخی طراحیهای سنتی، مبدل صفحهای میتواند:
فضای نصب کمتری اشغال کند.
وزن کمتری داشته باشد.
دسترسی مناسبی برای سرویس فراهم کند.
در ظرفیتهای مختلف طراحی شود.
بهصورت افقی یا عمودی نصب شود؛ البته با رعایت الزامات طراحی و نصب.
این ویژگی بهخصوص در صنایع زیر اهمیت زیادی دارد:
صنایع غذایی
صنایع لبنی
صنایع دارویی
سیستمهای HVAC
موتورخانههای صنعتی
صنایع شیمیایی
نیروگاهها
صنایع نفت و گاز
سیستمهای بازیافت حرارت
مزیت مهم دیگر: قابلیت باز کردن و شست وشوی مبدل
یکی از تفاوتهای مهم مبدل حرارتی صفحه ای واشردار با بسیاری از مبدلهای بسته، قابلیت باز شدن آن است.
در صورت ایجاد رسوب، گرفتگی یا کاهش عملکرد، میتوان دستگاه را از مدار خارج کرد و پس از باز کردن قاب، صفحات را بررسی و تمیز کرد.
روشهای رایج شستوشوی مبدل عبارتاند از:
شستوشوی مکانیکی
در این روش صفحات از مجموعه خارج شده و با تجهیزات مناسب تمیز میشوند.
این روش برای رسوبات قابل مشاهده و رسوبات چسبیده به سطح کاربرد دارد.
شستوشوی شیمیایی
در شستوشوی شیمیایی، محلول مناسب از داخل مسیرهای مبدل عبور داده میشود تا رسوبات حل یا جدا شوند.
انتخاب ماده شیمیایی باید بر اساس موارد زیر انجام شود:
جنس صفحات
جنس گسکت
نوع رسوب
غلظت محلول
دمای شستوشو
زمان تماس
استفاده از ماده شیمیایی نامناسب میتواند به سطح صفحات یا گسکتها آسیب بزند.
به همین دلیل، عملیات CIP یا شستوشوی درجا باید با دستورالعمل مناسب انجام شود.در مدل گسکتدار، صفحات انتقال حرارت توسط گسکتها آببندی شده و داخل یک فریم نگهداری میشوند. مبدل حرارتی صفحه ای گسکت دار به دلیل قابلیت باز شدن، شستوشو و تعویض گسکت، برای بسیاری از کاربردهای صنعتی گزینهای انعطافپذیر است.
قابلیت افزایش ظرفیت؛ یکی از مزایای کلیدی مبدل صفحه ای گسکت دار
یکی از ویژگیهای بسیار مهم مبدل حرارتی صفحه ای واشردار، امکان تغییر ظرفیت در بسیاری از طراحیها است.
در صورت طراحی صحیح فریم و وجود ظرفیت مکانیکی مناسب، میتوان با افزودن صفحات، سطح انتقال حرارت را افزایش داد.
این قابلیت برای پروژههایی که احتمال توسعه ظرفیت در آینده دارند، بسیار مهم است.
برای مثال، ممکن است یک کارخانه در مرحله اول به 500 کیلووات ظرفیت انتقال حرارت نیاز داشته باشد اما در آینده ظرفیت تولید آن افزایش پیدا کند.
در چنین شرایطی، استفاده از یک مبدل صفحهای قابل توسعه میتواند از نظر اقتصادی مزیت داشته باشد.
البته این نکته بسیار مهم است:
افزودن صفحات همیشه به معنی افزایش نامحدود ظرفیت نیست.
ظرفیت نهایی به موارد زیر وابسته است:
توانایی فریم
تعداد صفحات قابل نصب
افت فشار مجاز
دبی سیالات
آرایش جریان
ظرفیت پمپها
طراحی اولیه کانالها
بنابراین، توسعه ظرفیت مبدل باید با بررسی دقیق شرایط عملیاتی و انجام محاسبات مهندسی انجام شود. اگر پروژه از ابتدا با نگاه توسعهپذیر طراحی شود، انتخاب فریم مناسب و پیشبینی فضای کافی برای نصب صفحات اضافی میتواند هزینههای تغییرات آینده را کاهش دهد.در مجموعه Exerland، انتخاب و تأمین انواع مبدلهای حرارتی بر اساس شرایط واقعی پروژه، ظرفیت حرارتی، دبی، دما، نوع سیال و محدودیتهای فنی انجام میشود تا گزینه مناسب برای هر کاربرد صنعتی انتخاب شود.
بنابراین، پیش از خرید مبدل حرارتی صفحه ای بریز یا انتخاب هر نوع مبدل صفحهای، باید علاوه بر ظرفیت فعلی، نیازهای احتمالی پروژه در آینده نیز بررسی شود.
معایب مبدل حرارتی صفحه ای واشردار چیست؟
با وجود مزایای متعدد، مبدل حرارتی صفحه ای واشردار برای همه کاربردها مناسب نیست.
مهمترین محدودیت این تجهیز، وجود گسکت است.
گسکت باید بتواند همزمان در برابر موارد زیر مقاومت کند:
دمای کاری
فشار کاری
مواد شیمیایی
سیال فرآیندی
سیکلهای حرارتی
انبساط و انقباض
شرایط محیطی

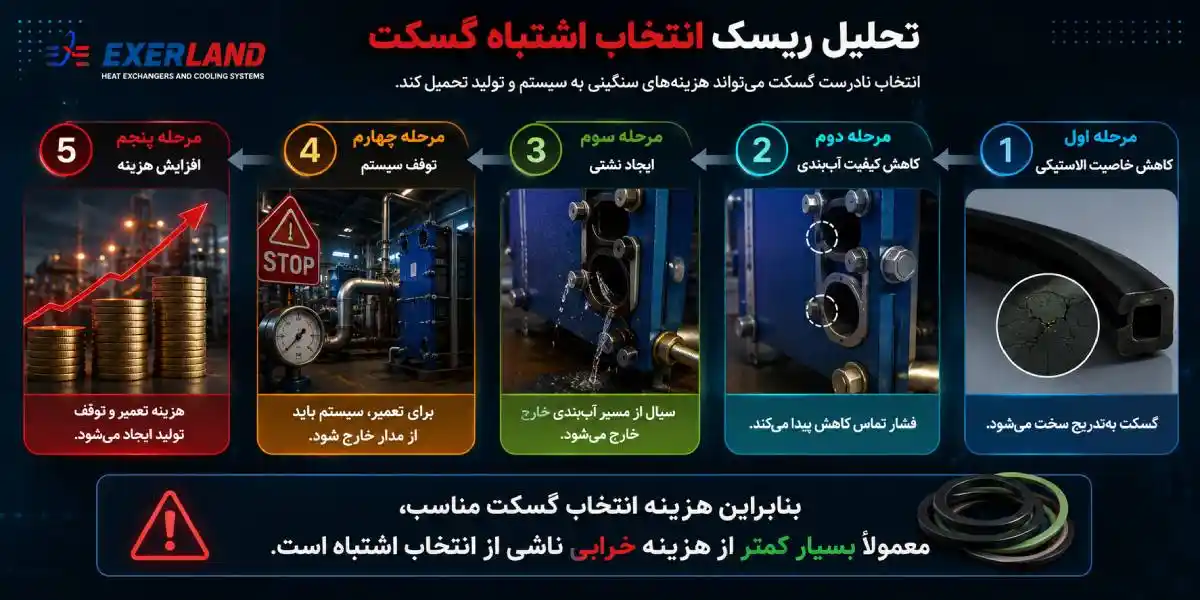

اگر گسکت بهدرستی انتخاب نشود، ممکن است با گذشت زمان دچار:
سختشدن
ترکخوردگی
تورم
تغییر شکل
کاهش خاصیت الاستیکی
شود.
نتیجه این مشکلات میتواند ایجاد نشتی یا کاهش کیفیت آببندی باشد.امکان باز شدن صفحات باعث میشود وضعیت قطعات داخلی بررسی شود. انجام دوره ای بازرسی گسکت مبدل حرارتی میتواند از مشکلات آببندی جلوگیری کند.
محدودیت دمایی گسکت؛ یکی از مهم ترین معایب
یکی از مهم ترین نکات در انتخاب مبدل حرارتی صفحه ای واشردار، انتخاب صحیح جنس گسکت است.
همه گسکتها برای همه دماها و سیالات مناسب نیستند.جنس گسکت باید با دما، فشار و نوع سیال سازگار باشد. شناخت انواع گسکت مبدل حرارتی صفحه ای به انتخاب مناسبتر کمک میکند.
برخی از گسکتهای رایج عبارتاند از:
| کاربرد عمومی | نوع گسکت |
|---|---|
| آب، آب گرم و برخی سیالات آبی | EPDM |
| روغن و برخی سیالات هیدروکربنی | NBR |
| برخی مواد شیمیایی و دماهای بالاتر | FKM / Viton |
| کاربردهای شیمیایی خاص | PTFE |
انتخاب نهایی باید بر اساس مشخصات واقعی سیال و شرایط عملیاتی انجام شود.
برای مثال، یک گسکت ممکن است در آب سرد عملکرد بسیار خوبی داشته باشد اما در برابر روغن، مواد شیمیایی یا دمای بالا مناسب نباشد.
بنابراین انتخاب مبدل حرارتی فقط به انتخاب جنس صفحه محدود نمیشود.
انتخاب گسکت به همان اندازه اهمیت دارد.
احتمال نشتی؛ آیا مبدل صفحه ای واشردار نشتی دارد؟
بله، مانند هر تجهیز دارای آب بندی مکانیکی، مبدل حرارتی صفحه ای واشردار نیز میتواند در شرایط خاص دچار نشتی شود.
اما این موضوع به معنی ضعیف بودن طراحی آن نیست.
نشتی معمولاً در شرایط زیر اتفاق میافتد:
فرسودگی گسکت
انتخاب نادرست گسکت
نصب نادرست
بستن نامناسب فریم
فشار بیش از حد طراحی
دمای خارج از محدوده
آسیبدیدگی صفحات
وجود ذرات جامد بین سطوح آببندی
به همین دلیل، کنترل گشتاور و ابعاد فشردگی مجموعه صفحات اهمیت زیادی دارد.اگر مبدل بیش از حد سفت شود، ممکن است به گسکتها آسیب برسد،اگر به اندازه کافی فشرده نشود، آببندی مناسب شکل نمیگیرد.یکی از محدودیت های مبدل های واشردار، احتمال ایجاد نشتی در محل آب بندی است. عوامل مختلفی میتوانند باعث این مشکل شوند که در مقاله علت نشتی مبدل حرارتی صفحه ای گسکت دار بررسی شدهاند.

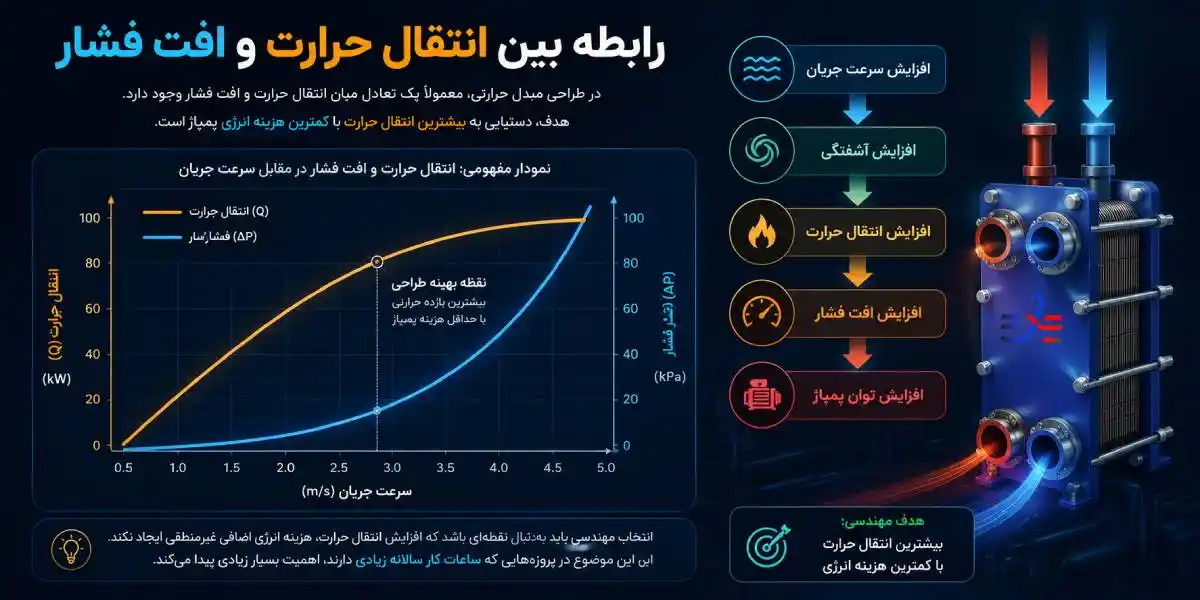

تأثیر افت فشار بر انتخاب مبدل حرارتی صفحه ای واشردار
در طراحی مبدل حرارتی، تنها افزایش انتقال حرارت اهمیت ندارد.
افت فشار نیز باید در محدوده قابل قبول باقی بماند.
افت فشار زیاد میتواند باعث افزایش توان مورد نیاز پمپ شود.
رابطه ساده توان هیدرولیکی پمپ
نام فرمول: توان هیدرولیکی پمپ
P = ΔP × Qv
در این رابطه:
P توان هیدرولیکی است.
ΔP افت فشار است.
Qv دبی حجمی سیال است.
در عمل، توان واقعی پمپ به راندمان پمپ و موتور نیز وابسته است.
بنابراین انتخاب یک مبدل با سطح کوچکتر ممکن است هزینه اولیه را کاهش دهد، اما اگر باعث افزایش بیش از حد افت فشار شود، هزینه بهرهبرداری در طول زمان افزایش خواهد یافت.
از طرف دیگر، انتخاب مبدل بسیار بزرگ نیز ممکن است هزینه سرمایهگذاری اولیه را بالا ببرد.
به همین دلیل، طراحی اقتصادی باید هزینههای زیر را همزمان بررسی کند:
قیمت اولیه مبدل
قیمت پمپ
هزینه انرژی
هزینه تعمیرات
هزینه شستوشو
هزینه تعویض گسکت

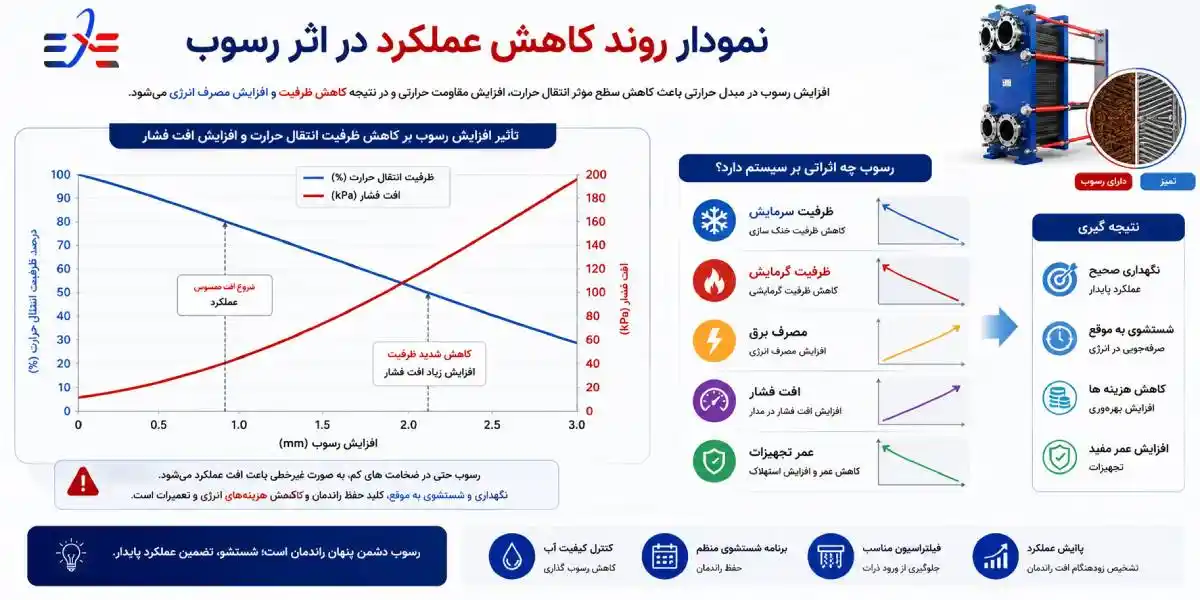

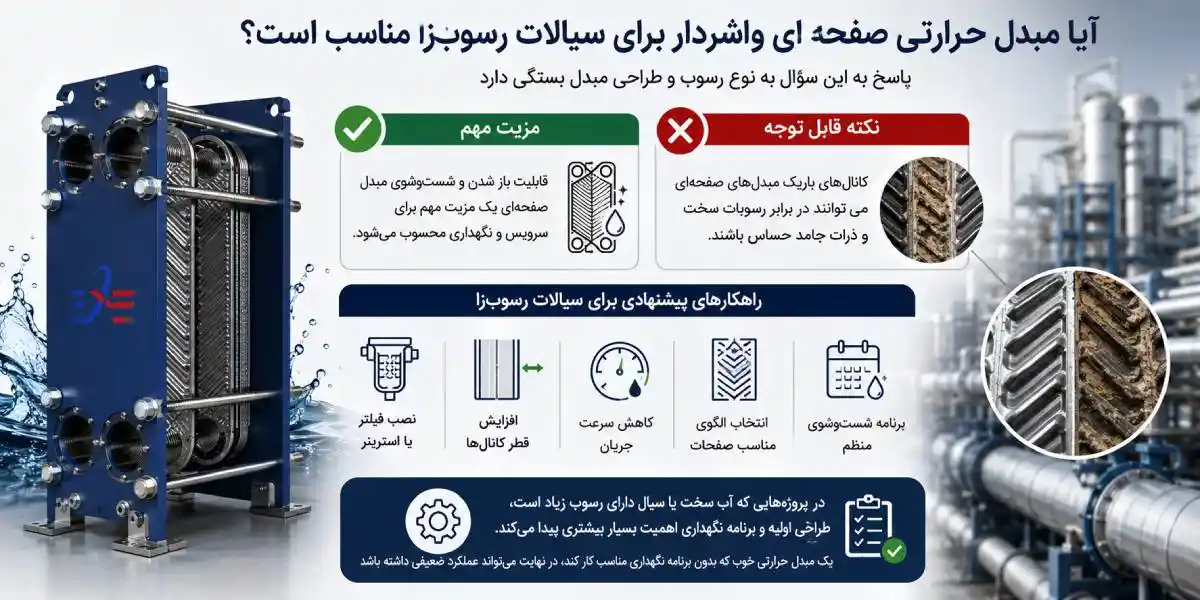

آیا مبدل حرارتی صفحه ای واشردار برای سیالات رسوبزا مناسب است؟
پاسخ به این سؤال به نوع رسوب و طراحی مبدل بستگی دارد.
از یک طرف، کانالهای باریک مبدلهای صفحهای میتوانند در برابر رسوبات سخت و ذرات جامد حساس باشند.
نوع رسوب ایجادشده در مبدل حرارتی تأثیر مستقیمی بر عملکرد و روش نگهداری آن دارد. رسوبات سخت (Hard Fouling) معمولاً به دلیل تشکیل لایههای معدنی و چسبنده ایجاد میشوند، در حالی که رسوبات نرم (Soft Fouling) بیشتر ناشی از مواد آلی، روغنها، لجن و ذرات معلق هستند. شناخت تفاوت بین فولینگ سخت و نرم در مبدل حرارتی صفحه ای به انتخاب روش مناسب شستوشو، طراحی کانالها و برنامه نگهداری کمک میکند.
از طرف دیگر، قابلیت باز شدن و شستوشوی مبدل صفحهای یک مزیت مهم برای سرویس و نگهداری محسوب میشود.
اگر سیال دارای ذرات جامد، الیاف یا آلودگی زیاد باشد، باید موارد زیر بررسی شوند:
نصب فیلتر یا استرینر
افزایش قطر کانالها
کاهش سرعت جریان
انتخاب الگوی مناسب صفحات
برنامه شستوشوی منظم
در پروژههایی که آب سخت یا سیال دارای رسوب زیاد است، طراحی اولیه و برنامه نگهداری اهمیت بسیار بیشتری پیدا میکند.
یک مبدل حرارتی خوب که بدون برنامه نگهداری مناسب کار کند، در نهایت میتواند عملکرد ضعیفی داشته باشد.

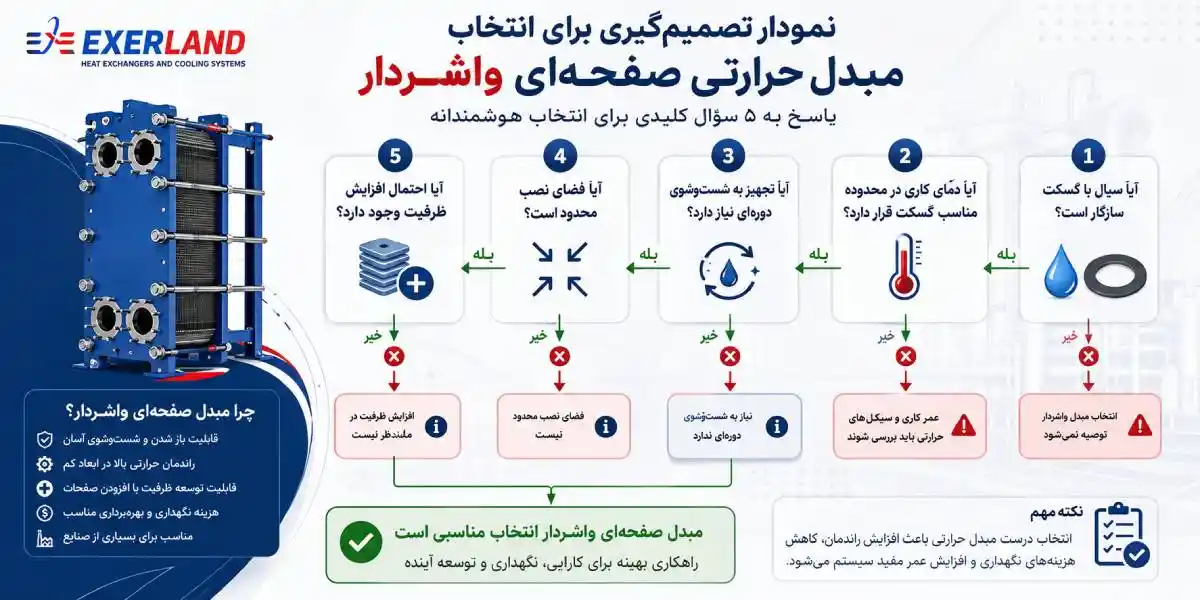

چه زمانی مزایای مبدل حرارتی صفحه ای واشردار از معایب آن بیشتر است؟
مبدل حرارتی صفحه ای واشردار معمولاً زمانی انتخاب مناسبی است که موارد زیر اهمیت داشته باشند:
نیاز به راندمان انتقال حرارت بالا وجود دارد.
فضای نصب محدود است.
امکان شستوشوی دورهای ضروری است.
احتمال تغییر ظرفیت در آینده وجود دارد.
سیالات از نظر دما و فشار در محدوده قابل قبول گسکت هستند.
تعمیر و نگهداری آسان اهمیت دارد.
امکان دسترسی به قطعات و گسکت وجود دارد.
در مقابل، باید با احتیاط بیشتری انتخاب شود اگر:
دما بسیار بالا باشد.
فشار کاری بسیار زیاد باشد.
سیال با گسکت سازگاری شیمیایی نداشته باشد.
سیال دارای ذرات جامد زیاد باشد.
احتمال شوکهای شدید حرارتی وجود داشته باشد.
آیا مبدل حرارتی صفحه ای واشردار انتخاب خوبی است؟
مبدل حرارتی صفحه ای واشردار یکی از انعطافپذیرترین انواع مبدلهای حرارتی برای بسیاری از کاربردهای صنعتی و تأسیساتی است.
مهمترین مزیتهای آن عبارتاند از:
انتقال حرارت بالا
ابعاد فشرده
امکان شستوشو
قابلیت تعمیر
امکان تغییر ظرفیت
انعطافپذیری در طراحی
در مقابل، مهمترین معایب آن عبارتاند از:
محدودیت گسکت در دما و مواد شیمیایی
نیاز به تعویض دورهای واشر
احتمال نشتی در صورت نصب یا انتخاب نادرست
حساسیت به شرایط بهرهبرداری
نیاز به کنترل افت فشار
بنابراین سؤال اصلی این نیست که مبدل حرارتی صفحه ای واشردار خوب است یا بد.
سؤال مهندسی درست این است:
آیا این نوع مبدل با شرایط واقعی پروژه، سیال، دما، فشار، دبی، سطح رسوبگذاری و برنامه نگهداری سازگاری دارد یا خیر؟
در قسمت بعدی، باید این موضوع را دقیقتر بررسی کرد و به سراغ مقایسه مستقیم مزایا و معایب مبدل حرارتی صفحه ای واشردار با سایر انواع مبدلها، تحلیل هزینه اولیه و نگهداری، انتخاب جنس صفحات و گسکت و معیارهای واقعی انتخاب رفت.

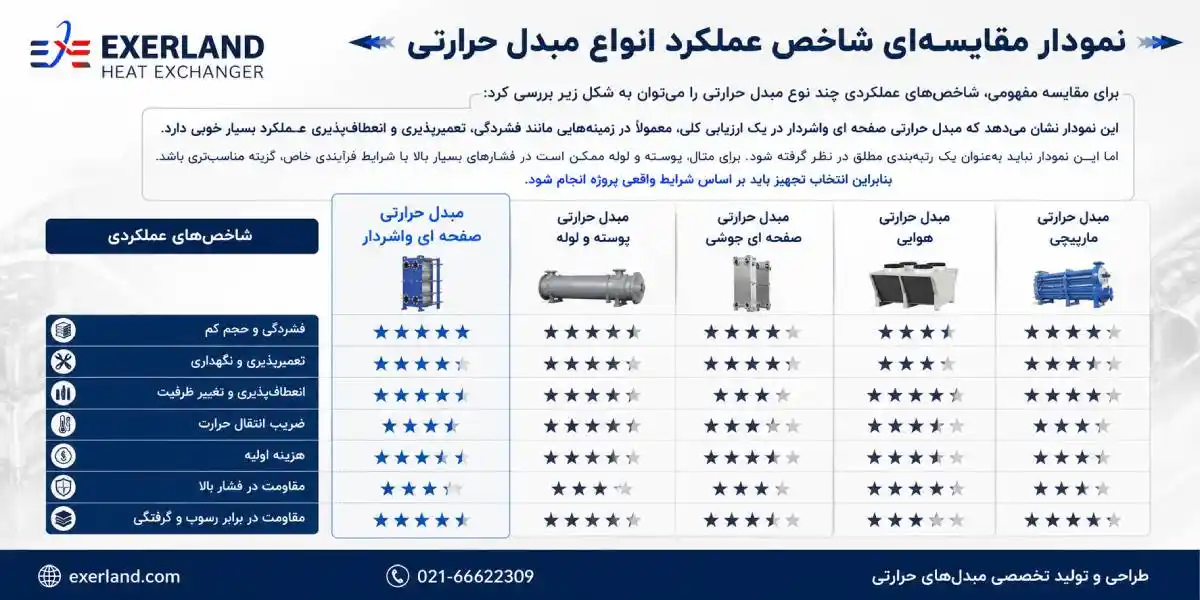

مقایسه مهندسی مزایا و معایب مبدل حرارتی صفحه ای واشردار
ساختار مبدل حرارتی صفحه ای واشردار، نحوه عملکرد، اهمیت گسکت و مهمترین مزایا و محدودیتهای آن بررسی شد.
اما برای تصمیمگیری واقعی، شناخت جداگانه مزایا و معایب کافی نیست.
یک مهندس یا کارفرما معمولاً با سؤالهای دقیقتری مواجه است:
- آیا راندمان بالاتر، هزینه اولیه بیشتر را توجیه میکند؟
- آیا قابلیت باز شدن مبدل ارزش هزینه نگهداری گسکت را دارد؟
- در پروژهای با فضای محدود، کدام نوع مبدل انتخاب منطقیتری است؟
- آیا مبدل صفحهای واشردار برای سیال رسوبزا بهتر است یا یک مبدل بسته؟
- در چه شرایطی هزینه تعویض گسکت از مزایای تعمیرپذیری کمتر اهمیت دارد؟
- آیا افزایش راندمان حرارتی باعث افزایش مصرف برق پمپ نمیشود؟
پاسخ به این پرسشها نیازمند مقایسه همزمان چند شاخص است.
به همین دلیل، مزایا و معایب مبدل حرارتی صفحه ای واشردار باید در پنج محور اصلی بررسی شود:
- عملکرد حرارتی
- مصرف انرژی و افت فشار
- تعمیر و نگهداری
- هزینه چرخه عمر
- سازگاری با شرایط فرآیندی
مقایسه مزایا و معایب مبدل حرارتی صفحه ای واشردار از نظر عملکرد حرارتی
یکی از مهمترین نقاط قوت مبدل حرارتی صفحه ای واشردار، عملکرد حرارتی آن است.
صفحات موجدار باعث ایجاد جریان آشفته میشوند و این آشفتگی، انتقال حرارت را افزایش میدهد.
اما نکته مهم این است که عملکرد حرارتی بالا همیشه به معنی بهترین انتخاب نیست.
زیرا برای افزایش انتقال حرارت معمولاً باید یکی از عوامل زیر افزایش پیدا کند:
- سرعت جریان
- سطح انتقال حرارت
- تعداد صفحات
- میزان آشفتگی
- ضریب انتقال حرارت
افزایش سرعت جریان میتواند انتقال حرارت را بهتر کند، اما همزمان افت فشار را نیز افزایش میدهد.
افزایش تعداد صفحات نیز میتواند سطح انتقال حرارت را افزایش دهد، اما ممکن است:
- هزینه اولیه بیشتر شود.
- حجم تجهیز افزایش پیدا کند.
- هزینه خرید گسکت بیشتر شود.
- افت فشار تغییر کند.
بنابراین طراحی مناسب، همیشه به دنبال بیشترین انتقال حرارت نیست؛ بلکه به دنبال بهترین نقطه تعادل بین انتقال حرارت، افت فشار و هزینه است.مبدل حرارتی صفحه ای اکسرلند با تمرکز بر طراحی مهندسی، انتخاب متریال مناسب و ارائه راهکارهای انتقال حرارت برای کاربردهای صنعتی ارائه میشود.
ضریب کلی انتقال حرارت در مبدل صفحه ای
برای تحلیل عملکرد مبدل حرارتی، یکی از مهم ترین پارامترها ضریب کلی انتقال حرارت یا U است.
نام فرمول: انتقال حرارت کلی
Q = U × A × ΔTlm
در این رابطه:
- Q ظرفیت انتقال حرارت
- U ضریب کلی انتقال حرارت
- A سطح انتقال حرارت
- ΔTlm اختلاف دمای میانگین لگاریتمی
هرچه U افزایش پیدا کند، برای انتقال یک ظرفیت مشخص، سطح انتقال حرارت کمتری مورد نیاز است.
اما در یک مبدل واقعی، U به عوامل مختلفی وابسته است:
- نوع سیال
- ویسکوزیته
- سرعت جریان
- ضریب انتقال حرارت هر دو سمت
- ضخامت صفحه
- جنس صفحه
- رسوب
- هندسه صفحه
بنابراین نمیتوان یک مقدار ثابت برای تمام مبدلهای حرارتی صفحه ای واشردار اعلام کرد.
نمودار مقایسه ای شاخص عملکرد انواع مبدل حرارتی
برای مقایسه مفهومی، شاخصهای عملکردی چند نوع مبدل حرارتی را میتوان به شکل زیر بررسی کرد:
این نمودار نشان میدهد که مبدل حرارتی صفحه ای واشردار در یک ارزیابی کلی، معمولاً در زمینههایی مانند فشردگی، تعمیرپذیری و انعطافپذیری عملکرد بسیار خوبی دارد.
اما این نمودار نباید بهعنوان یک رتبهبندی مطلق در نظر گرفته شود.
برای مثال، مبدل پوسته و لوله ممکن است در فشارهای بسیار بالا یا شرایط فرآیندی خاص، گزینه مناسبتری باشد.
بنابراین انتخاب تجهیز باید بر اساس شرایط واقعی پروژه انجام شود.
جدول جامع مقایسه مزایا و معایب مبدل حرارتی صفحه ای واشردار
| مزیت یا محدودیت | وضعیت مبدل صفحهای واشردار | معیار مهندسی |
|---|---|---|
| مزیت | بالا | انتقال حرارت |
| مزیت | کم | فضای نصب |
| مزیت | بسیار خوب | قابلیت باز شدن |
| مزیت | امکانپذیر | شستوشوی مکانیکی |
| مزیت | امکانپذیر | شستوشوی شیمیایی |
| مزیت | در بسیاری از مدلها ممکن | توسعه ظرفیت |
| محدودیت | وابسته به گسکت | مقاومت دمایی |
| محدودیت | وابسته به گسکت و صفحه | مقاومت شیمیایی |
| محدودیت | قابل کنترل اما موجود | احتمال نشتی |
| محدودیت | محدودتر از برخی طرحها | فشارهای بسیار بالا |
| مزیت | معمولاً قابل مدیریت | هزینه تعمیر |
| محدودیت | وجود دارد | نیاز به تعویض گسکت |
| محدودیت | متوسط تا زیاد | حساسیت به نصب |
| مزیت | بالا | انعطافپذیری طراحی |
در پروژههایی که انتخاب بین مدلهای بسته و مقاومتر مطرح است، بررسی تفاوت های ساختاری و عملکردی مدل های بریز و جوشی میتواند مسیر انتخاب تجهیز مناسب را مشخص کند.
مقایسه مبدل حرارتی صفحه ای واشردار با مبدل حرارتی صفحه ای جوشی
مقایسه مبدل حرارتی صفحه ای واشردار با مبدل حرارتی پوسته و لوله
نمودار تصمیم گیری برای انتخاب مبدل حرارتی صفحه ای واشردار
انتخاب مبدل حرارتی صفحه ای واشردار را میتوان بر اساس چند سؤال اصلی انجام داد:
سؤال اول: آیا سیال با گسکت سازگار است؟
اگر پاسخ منفی باشد، انتخاب مبدل واشردار میتواند خطر نشتی و خرابی زودهنگام ایجاد کند.
سؤال دوم: آیا دمای کاری در محدوده مناسب گسکت قرار دارد؟
اگر دما به محدوده بالای عملکرد گسکت نزدیک باشد، باید عمر کاری و سیکلهای حرارتی نیز بررسی شوند.
سؤال سوم: آیا تجهیز به شستوشوی دورهای نیاز دارد؟
اگر بله، قابلیت باز شدن مبدل صفحهای یک مزیت مهم محسوب میشود.
سؤال چهارم: آیا فضای نصب محدود است؟
اگر بله، ساختار فشرده مبدل صفحهای میتواند ارزش زیادی ایجاد کند.
سؤال پنجم: آیا احتمال افزایش ظرفیت وجود دارد؟
اگر بله، امکان افزودن صفحات میتواند یک مزیت اقتصادی مهم باشد.
تحلیل اقتصادی مزایا و معایب مبدل حرارتی صفحه ای واشردار
یکی از اشتباهات رایج در خرید تجهیزات صنعتی، تمرکز فقط بر قیمت خرید است.
در واقع، هزینه واقعی یک مبدل حرارتی در طول عمر آن ایجاد میشود.
هزینه چرخه عمر شامل موارد زیر است:
هزینه چرخه عمر = هزینه خرید + هزینه نصب + هزینه انرژی + هزینه تعمیرات + هزینه شستوشو + هزینه قطعات یدکی
ممکن است یک مبدل حرارتی در زمان خرید قیمت بالاتری داشته باشد، اما به دلیل:
- افت فشار کمتر
- مصرف برق کمتر
- شستوشوی آسانتر
- توقف تولید کمتر
- عمر بیشتر
در طول چند سال هزینه کلی کمتری ایجاد کند.
به همین دلیل، تصمیمگیری فقط بر اساس قیمت اولیه، از نظر مهندسی کامل نیست.
هزینه انرژی؛ بخش پنهان معایب و مزایای مبدل
افت فشار یکی از مهمترین عواملی است که بر هزینه بهرهبرداری اثر میگذارد.
اگر افت فشار مبدل زیاد باشد، پمپ باید انرژی بیشتری مصرف کند.
توان مورد نیاز پمپ را میتوان بهصورت ساده با رابطه زیر بررسی کرد:
نام فرمول: توان واقعی مورد نیاز پمپ
Ppump = (ΔP × Qv) / η
در این رابطه:
- Ppump توان مورد نیاز پمپ
- ΔP افت فشار
- Qv دبی حجمی
- η راندمان کلی پمپ و موتور
بنابراین در انتخاب مبدل، باید این سؤال مطرح شود:
آیا کاهش سطح مبدل و کاهش هزینه خرید اولیه، ارزش افزایش مصرف انرژی در سالهای آینده را دارد؟
در بسیاری از پروژههای صنعتی، پاسخ به این سؤال میتواند تصمیم نهایی را تغییر دهد
مقایسه هزینه چرخه عمر مبدل صفحه ای واشردار
فرض کنید دو مبدل برای یک پروژه در دسترس هستند.
گزینه اول
- قیمت خرید کمتر
- سطح انتقال حرارت کمتر
- افت فشار بیشتر
- مصرف انرژی بالاتر
گزینه دوم
- قیمت خرید بالاتر
- سطح انتقال حرارت بیشتر
- افت فشار کمتر
- مصرف انرژی پایینتر
در نگاه اول، گزینه اول اقتصادیتر به نظر میرسد.
اما اگر تجهیز بهصورت 24 ساعته و در تمام طول سال کار کند، هزینه انرژی میتواند در چند سال از اختلاف قیمت اولیه بیشتر شود.
به همین دلیل، در پروژههای صنعتی باید به جای قیمت خرید، هزینه کل مالکیت بررسی شود.
مزیت تعمیر پذیری مبدل حرارتی صفحه ای واشردار
یکی از ویژگیهایی که در محاسبات اقتصادی معمولاً نادیده گرفته میشود، هزینه توقف تولید است.
فرض کنید یک مبدل بسته دچار گرفتگی شدید شود.
اگر برای تعمیر آن نیاز به تعویض کامل تجهیز وجود داشته باشد، هزینه واقعی فقط قیمت مبدل نیست.
هزینههای زیر نیز اضافه میشوند:
- توقف خط تولید
- کاهش ظرفیت تولید
- هزینه نیروی انسانی
- هزینه حمل
- هزینه نصب
- هزینه راهاندازی مجدد
در مبدل حرارتی صفحه ای واشردار، امکان باز کردن و سرویس صفحات میتواند زمان تعمیر را کاهش دهد.در بسیاری از موارد، سرویس دوره ای گسکت میتواند از نشتی و توقف ناخواسته جلوگیری کند. بررسی وضعیت گسکت، تشخیص امکان تعمیر گسکت مبدل حرارتی صفحه ای است.
بهخصوص در:
- صنایع غذایی
- صنایع لبنی
- پتروشیمی
- صنایع شیمیایی
- نیروگاهها
- سیستم های سرمایش صنعتی
اثر رسوب بر عملکرد مبدل حرارتی صفحه ای واشردار
رسوب یکی از مهمترین عوامل کاهش عملکرد مبدل های حرارتی است.
با تشکیل لایه رسوب روی سطح انتقال حرارت:
- مقاومت حرارتی افزایش پیدا میکند.
- ضریب کلی انتقال حرارت کاهش مییابد.
- ظرفیت حرارتی مبدل کم میشود.
- ممکن است افت فشار افزایش پیدا کند.
- مصرف انرژی پمپ افزایش مییابد.
مقاومت حرارتی رسوب را میتوان در تحلیل کلی عملکرد وارد کرد.کاهش ظرفیت انتقال حرارت همیشه به معنی خرابی کامل مبدل نیست. عواملی مانند افزایش رسوب، کاهش دبی، افزایش افت فشار یا مشکلات مربوط به شرایط بهرهبرداری میتوانند باعث افت عملکرد شوند. شناخت نشانه های اولیه افت عملکرد مبدل حرارتی صفحه ای کمک میکند اقدامات اصلاحی قبل از ایجاد توقف جدی انجام شود.
نام فرمول: مقاومت حرارتی کلی
1/U = 1/h1 + Rf1 + δ/k + Rf2 + 1/h2
در این رابطه:
- h1 ضریب انتقال حرارت سمت اول
- h2 ضریب انتقال حرارت سمت دوم
- Rf1 مقاومت رسوب سمت اول
- Rf2 مقاومت رسوب سمت دوم
- δ ضخامت صفحه
- k ضریب هدایت حرارتی صفحه
این رابطه نشان میدهد که حتی اگر جنس صفحه بسیار رسانا باشد، افزایش مقاومت رسوب میتواند عملکرد کلی سیستم را کاهش دهد.
نمودار روند کاهش عملکرد در اثر رسوب
نمودار زیر یک روند مفهومی را نشان میدهد که چگونه افزایش رسوب میتواند باعث کاهش ظرفیت انتقال حرارت شود.
این روند نشان میدهد که نگهداری صحیح، تنها برای جلوگیری از خرابی نیست.
شستوشوی بهموقع میتواند مستقیماً روی:
- ظرفیت سرمایش
- ظرفیت گرمایش
- مصرف برق
- افت فشار
- عمر تجهیزات
اثر بگذارد.
آیا افزایش تعداد صفحات همیشه یک مزیت است؟
خیر.
افزایش تعداد صفحات میتواند سطح انتقال حرارت را افزایش دهد، اما باید اثر آن بر کل سیستم بررسی شود.
افزایش صفحات ممکن است باعث:
- افزایش ظرفیت حرارتی
- کاهش دمای نزدیکشدن دو سیال
- تغییر افت فشار
- افزایش هزینه اولیه
- افزایش تعداد گسکتها
شود.
بنابراین هدف طراحی نباید این باشد که:
«بیشترین تعداد صفحه ممکن نصب شود.»
هدف صحیح این است:
«تعداد صفحات بهگونهای انتخاب شود که ظرفیت مورد نیاز با افت فشار، هزینه و شرایط نگهداری قابل قبول تأمین شود.»
ارتباط بین سطح انتقال حرارت و هزینه سرمایهگذاری
بهصورت کلی، افزایش سطح انتقال حرارت معمولاً باعث افزایش هزینه اولیه میشود.
اما این رابطه همیشه خطی نیست.
زیرا هزینه تجهیز به عوامل دیگری نیز وابسته است:
- جنس صفحات
- جنس گسکت
- نوع فریم
- تعداد پاسها
- فشار طراحی
- نوع اتصالات
- استاندارد ساخت
بنابراین در پروژههای صنعتی باید همزمان دو منحنی بررسی شود:
- افزایش هزینه اولیه با بزرگتر شدن مبدل
- کاهش هزینه انرژی و کاهش ریسک عملکرد
نقطه بهینه جایی است که مجموع هزینههای سرمایهگذاری و بهرهبرداری به حداقل برسد.
تصمیم گیری مهندسی بر اساس نوع کاربرد
کاربرد در سیستمهای HVAC
در سیستم های سرمایش و گرمایش، مبدل صفحهای واشردار میتواند به دلیل ابعاد فشرده و راندمان مناسب گزینه خوبی باشد.
موارد مهم در این کاربرد:
- دمای آب
- دبی
- افت فشار
- کیفیت آب
- احتمال رسوب
- فضای موتورخانه
کاربرد در صنایع غذایی
در صنایع غذایی، قابلیت شستوشو و دسترسی به سطوح داخلی مزیت مهمی است.مبدل های حرارتی صفحه ای واشردار به دلیل قابلیت باز شدن صفحات، امکان شستوشوی کامل و کنترل بهتر فرآیند، در صنایع غذایی کاربرد گستردهای دارند. در این صنایع، رعایت الزامات بهداشتی، جلوگیری از آلودگی متقابل و انتخاب صحیح جنس صفحات و گسکت اهمیت زیادی دارد. به همین دلیل، استفاده از مبدل حرارتی صفحه ای در صنایع غذایی برای فرآیندهایی مانند گرمایش، سرمایش، پاستوریزاسیون و بازیابی حرارت بسیار رایج است.در این کاربرد، جنس مواد و طراحی بهداشتی اهمیت ویژهای دارد.
کاربرد در صنایع شیمیایی
در صنایع شیمیایی، سازگاری گسکت و صفحات با سیال مهمترین عامل تصمیمگیری است.در صنایع شیمیایی، شرایط فرآیندی معمولاً پیچیدهتر است و انتخاب صحیح متریال نقش مهمی در عملکرد و طول عمر مبدل دارد. ترکیب شیمیایی سیال، میزان خورندگی، دمای کاری و فشار فرآیند باید در انتخاب صفحات و گسکتها بررسی شود. استفاده از مبدل حرارتی صفحه ای گسکت دار در صنایع شیمیایی نیازمند تطبیق دقیق جنس قطعات با مشخصات سیال است تا از خوردگی، نشتی و خرابی زودهنگام تجهیز جلوگیری شود.
در این شرایط، قیمت اولیه نباید بر ایمنی و سازگاری متریال اولویت داشته باشد.
کاربرد در صنایع نفت و گاز
در این صنعت، فشار، دما، خورندگی و استانداردهای طراحی اهمیت زیادی دارند.
انتخاب مبدل باید بر اساس شرایط فرآیندی و الزامات پروژه انجام شود.
جدول انتخاب مبدل حرارتی صفحه ای واشردار بر اساس شرایط پروژه
| میزان مناسب بودن مبدل صفحه ای واشردار | شرایط پروژه |
|---|---|
| بسیار مناسب | آب سرد و گرم |
| بسیار مناسب | نیاز به شستوشوی مداوم |
| بسیار مناسب | فضای نصب محدود |
| مناسب | احتمال توسعه ظرفیت |
| نیازمند بررسی دقیق | دمای بسیار بالا |
| نیازمند بررسی دقیق | فشار بسیار بالا |
| نیازمند انتخاب متریال خاص | سیال بسیار خورنده |
| نیازمند پیشتصفیه | ذرات جامد زیاد |
| نامناسب | سیال ناسازگار با گسکت |
| بسیار مناسب | نیاز به تعمیرپذیری بالا |
چک لیست مهندسی قبل از انتخاب مبدل حرارتی صفحه ای واشردار
برای جلوگیری از انتخاب اشتباه، بررسی پارامترهایی مانند نوع سیال، دما، فشار، دبی، رسوبگذاری و شرایط سرویس باید قبل از طراحی انجام شود. استفاده از چک لیست انتخاب مبدل حرارتی صفحه ای میتواند فرآیند تصمیم گیری را سادهتر کند.قبل از خرید یا طراحی، اطلاعات زیر باید مشخص باشد:
اطلاعات سیال
- نام سیال
- دبی
- چگالی
- ویسکوزیته
- گرمای ویژه
- هدایت حرارتی
- میزان خورندگی
- میزان جامدات معلق
اطلاعات حرارتی
- دمای ورودی سمت گرم
- دمای خروجی سمت گرم
- دمای ورودی سمت سرد
- دمای خروجی سمت سرد
- ظرفیت حرارتی مورد نیاز
اطلاعات مکانیکی
- فشار کاری
- فشار طراحی
- دمای طراحی
- جنس صفحات
- جنس گسکت
- نوع اتصالات
اطلاعات بهرهبرداری
- ساعات کار سالانه
- تعداد دفعات راهاندازی و توقف
- برنامه شستوشو
- امکان دسترسی برای سرویس
- هزینه توقف تولید
هرچه این اطلاعات دقیقتر باشند، انتخاب نهایی قابل اعتمادتر خواهد بود.
چگونه مبدل حرارتی صفحه ای واشردار را انتخاب کنیم؟
انتخاب مبدل حرارتی صفحه ای واشردار نباید بر اساس حدس، تجربه محدود یا صرفاً ظرفیت اسمی انجام شود.
در یک انتخاب مهندسی، ابتدا باید مشخص شود که مبدل قرار است چه مقدار انرژی را از یک سیال به سیال دیگر منتقل کند.
سپس باید بررسی شود که این انتقال حرارت با چه سطحی، چه تعداد صفحهای، چه سرعت جریانی و چه افت فشاری انجام خواهد شد.
بهطور کلی، فرآیند انتخاب مبدل حرارتی شامل مراحل زیر است:
- جمعآوری اطلاعات فرآیندی
- محاسبه ظرفیت حرارتی
- تعیین دماهای ورودی و خروجی
- محاسبه اختلاف دمای مؤثر
- تخمین ضریب کلی انتقال حرارت
- محاسبه سطح انتقال حرارت
- بررسی تعداد صفحات
- محاسبه سرعت جریان
- بررسی افت فشار
- انتخاب جنس صفحه و گسکت
- کنترل شرایط مکانیکی و بهرهبرداری
نکته مهم این است که این مراحل از یکدیگر جدا نیستند.
تغییر در هر پارامتر میتواند بر سایر پارامترها اثر بگذارد.
برای مثال:
افزایش سرعت جریان میتواند انتقال حرارت را افزایش دهد، اما همزمان افت فشار را نیز بالا ببرد.
افزایش سطح مبدل میتواند عملکرد حرارتی را بهتر کند، اما هزینه اولیه را افزایش میدهد.
انتخاب گسکت مقاومتر میتواند دامنه کاربرد را افزایش دهد، اما ممکن است هزینه تجهیز را بیشتر کند.
به همین دلیل، طراحی مبدل حرارتی یک فرآیند بهینهسازی است و انتخاب صحیح پارامترها، بهویژه در همکاری با یک سازنده مبدل حرارتی صفحه ای واشردار، باید بر اساس شرایط واقعی فرآیند و محاسبات مهندسی انجام شود.
مرحله اول انتخاب: چه اطلاعاتی برای طراحی مبدل حرارتی لازم است؟
قبل از هرگونه محاسبه، باید اطلاعات اولیه فرآیند مشخص شود.
اطلاعات سمت گرم
- نام سیال
- دبی جرمی یا حجمی
- دمای ورودی
- دمای خروجی
- فشار کاری
- فشار طراحی
- خواص فیزیکی سیال
- میزان رسوبگذاری
- ترکیب شیمیایی
اطلاعات سمت سرد
- نام سیال
- دبی
- دمای ورودی
- دمای خروجی
- فشار کاری
- فشار طراحی
- خواص فیزیکی
- احتمال خورندگی
- میزان ذرات معلق
بدون داشتن این اطلاعات، انتخاب دقیق مبدل حرارتی دشوار است.
برای مثال، عبارت «یک مبدل 100 کیلوواتی میخواهم» بهتنهایی برای طراحی کافی نیست.
زیرا یک مبدل 100 کیلوواتی برای آب با آب، با یک مبدل 100 کیلوواتی برای روغن یا سیال شیمیایی، طراحی یکسانی ندارد.
محاسبه ظرفیت حرارتی مبدل حرارتی صفحه ای واشردار
اولین محاسبه اصلی، تعیین مقدار حرارتی است که باید از یک سیال به سیال دیگر منتقل شود.
برای سیالاتی مانند آب که تغییر فاز نمیدهند، رابطه پایه به شکل زیر است:
نام فرمول: ظرفیت انتقال حرارت
Q = m × Cp × ΔT
در این رابطه:
- Q ظرفیت انتقال حرارت
- m دبی جرمی
- Cp گرمای ویژه
- ΔT اختلاف دمای ورودی و خروجی
اگر دبی بهصورت حجمی داده شده باشد، ابتدا باید دبی حجمی به دبی جرمی تبدیل شود.
نام فرمول: تبدیل دبی حجمی به دبی جرمی
m = ρ × V
در این رابطه:
- m دبی جرمی
- ρ چگالی سیال
- V دبی حجمی
مثال محاسباتی ظرفیت حرارتی
فرض کنیم یک سیستم دارای شرایط زیر باشد:
سمت گرم
- آب گرم
- دبی: 20 مترمکعب بر ساعت
- دمای ورودی: 90 درجه سانتیگراد
- دمای خروجی: 70 درجه سانتیگراد
سمت سرد
- آب سرد
- دمای ورودی: 20 درجه سانتیگراد
- دمای خروجی: 40 درجه سانتیگراد
برای آب، میتوان بهصورت تقریبی از رابطه زیر استفاده کرد:
نام فرمول: ظرفیت حرارتی آب
Q = 1.163 × V × ΔT
که در آن:
- Q بر حسب کیلووات
- V دبی بر حسب مترمکعب بر ساعت
- ΔT اختلاف دما بر حسب درجه سانتیگراد
بنابراین:
Q = 1.163 × 20 × 20
Q = 465.2 kW
در نتیجه، ظرفیت حرارتی مورد نیاز حدود 465 کیلووات خواهد بود.
در طراحی واقعی، باید شرایط واقعی سیال، دما، چگالی و گرمای ویژه نیز وارد محاسبات شوند.
بیشتر بخوانید: راهنمای جامع شناخت، عملکرد و مقایسه انواع مبدل های حرارتی صفحه ای
نمودار فرآیند انتخاب مبدل حرارتی صفحه ای واشردار
فرآیند انتخاب را میتوان به شکل زیر خلاصه کرد:
این روند اهمیت زیادی دارد، زیرا انتخاب تعداد صفحات قبل از محاسبه ظرفیت و شرایط حرارتی میتواند منجر به انتخاب اشتباه شود.
محاسبه اختلاف دمای میانگین لگاریتمی
یکی از مهمترین پارامترهای طراحی مبدل حرارتی، اختلاف دمای میانگین لگاریتمی یا LMTD است.
در یک مبدل حرارتی، اختلاف دمای دو سیال در طول مسیر ثابت نیست.
به همین دلیل نمیتوان همیشه تنها از اختلاف دمای ورودی یا خروجی استفاده کرد.
برای جریان مخالف:
نام فرمول: اختلاف دمای میانگین لگاریتمی
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
که در آن:
نام فرمول: اختلاف دمای دو انتهای مبدل
ΔT1 = Th,in - Tc,out
نام فرمول: اختلاف دمای انتهای دیگر مبدل
ΔT2 = Th,out - Tc,in
در این روابط:
- Th,in دمای ورودی سیال گرم
- Th,out دمای خروجی سیال گرم
- Tc,in دمای ورودی سیال سرد
- Tc,out دمای خروجی سیال سرد
مثال محاسبه LMTD
با استفاده از مثال قبلی:
- دمای ورودی گرم: 90°C
- دمای خروجی گرم: 70°C
- دمای ورودی سرد: 20°C
- دمای خروجی سرد: 40°C
بنابراین:
ΔT1 = 90 - 40
ΔT1 = 50°C
و:
ΔT2 = 70 - 20
ΔT2 = 50°C
در این حالت، چون اختلاف دما در دو انتها برابر است، LMTD نیز برابر با 50 درجه سانتیگراد خواهد بود.
اما در بسیاری از پروژههای واقعی، این دو اختلاف دما برابر نیستند و باید از رابطه لگاریتمی استفاده شود.
اهمیت جریان مخالف در مبدل حرارتی صفحه ای واشردار
آرایش جریان در مبدل حرارتی تأثیر زیادی بر عملکرد آن دارد.
در جریان مخالف:
سیال گرم از یک طرف وارد میشود و سیال سرد از طرف مقابل حرکت میکند.
این آرایش معمولاً باعث میشود اختلاف دمای مؤثر در طول مبدل بهتر حفظ شود.
به همین دلیل، در بسیاری از کاربردها، جریان مخالف میتواند عملکرد حرارتی مطلوبی ایجاد کند.
در مقابل، جریان موازی ممکن است در برخی کاربردها سادهتر باشد، اما از نظر اختلاف دمای مؤثر محدودیتهای بیشتری دارد. همین اصل در طراحی برخی تجهیزات دیگر مانند مبدل حرارتی لوله ای نیز مورد توجه قرار میگیرد.
در نهایت، انتخاب آرایش جریان باید بر اساس دماهای ورودی و خروجی، دبی سیالات، افت فشار مجاز و نیاز حرارتی سیستم انجام شود.
محاسبه سطح انتقال حرارت
پس از محاسبه ظرفیت حرارتی و LMTD، میتوان سطح مورد نیاز را بهصورت اولیه تخمین زد.
نام فرمول: سطح انتقال حرارت مورد نیاز
A = Q / (U × ΔTlm)
در این رابطه:
- A سطح انتقال حرارت
- Q ظرفیت انتقال حرارت
- U ضریب کلی انتقال حرارت
- ΔTlm اختلاف دمای میانگین لگاریتمی
این رابطه یکی از مهمترین روابط پایه در طراحی مبدلهای حرارتی است.
اما مقدار U باید با توجه به نوع سیال، سرعت جریان و طراحی صفحات انتخاب شود.
نمیتوان بدون توجه به شرایط سیال، یک مقدار ثابت را برای تمام پروژهها استفاده کرد.
چرا مقدار U در مبدل حرارتی صفحه ای واشردار ثابت نیست؟
ضریب کلی انتقال حرارت تحت تأثیر عوامل متعددی قرار دارد.
برای مثال، در سمت آب:
- افزایش سرعت میتواند ضریب انتقال حرارت را افزایش دهد.
- کاهش سرعت میتواند انتقال حرارت را کاهش دهد.
- افزایش رسوب مقاومت حرارتی را زیاد میکند.
- افزایش ویسکوزیته میتواند انتقال حرارت را کاهش دهد.
همچنین هندسه صفحه نیز اهمیت زیادی دارد.
صفحات با زاویه موج متفاوت میتوانند:
- آشفتگی متفاوت
- افت فشار متفاوت
- ضریب انتقال حرارت متفاوت
ایجاد کنند.
به همین دلیل، طراحی واقعی باید با نرمافزار تخصصی یا محاسبات معتبر سازنده انجام شود.
بیشتر بخوانید: انواع گسکت ها در مبدل های حرارتی صفحه ای
تبدیل سطح انتقال حرارت به تعداد صفحات
پس از محاسبه سطح انتقال حرارت، باید تعداد صفحات مشخص شود.
اگر سطح مؤثر هر صفحه مشخص باشد:
نام فرمول: تعداد تقریبی صفحات
N = A / Ap
در این رابطه:
- N تعداد تقریبی صفحات
- A سطح انتقال حرارت مورد نیاز
- Ap سطح مؤثر هر صفحه
اما در عمل، تعداد صفحات دقیق فقط با تقسیم ساده سطح به سطح یک صفحه مشخص نمیشود.
زیرا باید موارد زیر نیز بررسی شوند:
- سطح مؤثر واقعی صفحه
- سطح غیرفعال اطراف صفحه
- آرایش جریان
- تعداد پاسها
- افت فشار
- سرعت جریان
- ظرفیت فریم
به همین دلیل، عدد نهایی ممکن است با مقدار اولیه محاسبهشده متفاوت باشد.
تعداد صفحات مبدل حرارتی چگونه انتخاب می شود؟
تعداد صفحات یکی از مهمترین پارامترهای طراحی است.
افزایش تعداد صفحات معمولاً باعث افزایش سطح انتقال حرارت میشود.
اما این افزایش باید با شرایط هیدرولیکی سیستم هماهنگ باشد.
اگر تعداد صفحات بیش از حد کم باشد:
- سرعت جریان افزایش مییابد.
- افت فشار افزایش پیدا میکند.
- ممکن است ظرفیت حرارتی کافی نباشد.
اگر تعداد صفحات بیش از حد زیاد باشد:
- سرعت جریان کاهش مییابد.
- احتمال کاهش آشفتگی وجود دارد.
- هزینه اولیه افزایش پیدا میکند.
- حجم مبدل بیشتر میشود.
بنابراین طراحی باید به یک نقطه بهینه برسد. در این مرحله، همکاری با یک مبدل حرارتی میتواند به انتخاب دقیقتر تعداد صفحات و هماهنگکردن طراحی با شرایط واقعی پروژه کمک کند.
محاسبه سرعت جریان در کانال های مبدل
سرعت جریان یکی از عوامل مهم در طراحی مبدل حرارتی صفحه ای واشردار است.
سرعت کم میتواند باعث کاهش انتقال حرارت و افزایش احتمال رسوب شود.
سرعت بسیار زیاد نیز میتواند باعث افزایش افت فشار و فرسایش شود.
رابطه پایه سرعت جریان به شکل زیر است:
نام فرمول: سرعت جریان
v = Qv / Aflow
در این رابطه:
- v سرعت جریان
- Qv دبی حجمی
- Aflow سطح مقطع عبور جریان
سطح مقطع عبور جریان به هندسه کانال و تعداد کانالهای فعال بستگی دارد.
اثر سرعت جریان بر عملکرد مبدل
بهصورت کلی:
| احتمال رسوب | افت فشار | انتقال حرارت | سرعت جریان |
|---|---|---|---|
| بالا | کم | پایین | بسیار کم |
| متوسط | قابل کنترل | مناسب | متوسط |
| کمتر | زیاد | زیاد | بالا |
| احتمال فرسایش | بسیار زیاد | زیاد | بسیار بالا |
بهترین نقطه معمولاً در محدودهای قرار دارد که انتقال حرارت مناسب، افت فشار قابل قبول و ریسک رسوب کنترل شود.
این نقطه برای هر سیال متفاوت است.برای درک بهتر نحوه عبور سیالات و انتقال حرارت بین صفحات، بررسی نحوه عملکرد مبدل حرارتی صفحه ای میتواند دید دقیقتری درباره این تجهیزات ایجاد کند.
محاسبه افت فشار مبدل حرارتی صفحه ای واشردار
افت فشار یکی از مهمترین معیارهای انتخاب است.
افت فشار کل را میتوان بهصورت کلی شامل بخشهای مختلف دانست:
نام فرمول: افت فشار کل
ΔPtotal = ΔPchannel + ΔPport + ΔPconnection
در این رابطه:
- ΔPchannel افت فشار داخل کانالها
- ΔPport افت فشار در نواحی ورودی و خروجی
- ΔPconnection افت فشار اتصالات و مسیرهای مرتبط
در طراحی واقعی، افت فشار باید با فشار در دسترس پمپ مقایسه شود.
اگر افت فشار مبدل بیش از توان سیستم باشد:
- دبی واقعی کاهش پیدا میکند.
- ظرفیت انتقال حرارت کاهش مییابد.
- مصرف انرژی پمپ افزایش پیدا میکند.
نمودار رابطه بین انتقال حرارت و افت فشار
در طراحی مبدل حرارتی، معمولاً یک تعادل میان انتقال حرارت و افت فشار وجود دارد.
بهصورت مفهومی:
بنابراین انتخاب مهندسی باید بهدنبال نقطهای باشد که افزایش انتقال حرارت، هزینه انرژی اضافی غیرمنطقی ایجاد نکند.
این موضوع در پروژههایی که ساعات کار سالانه زیادی دارند، اهمیت بسیار زیادی پیدا میکند.
انتخاب جنس صفحات مبدل حرارتی صفحه ای واشردار
جنس صفحات باید با توجه به نوع سیال و شرایط کاری انتخاب شود.یکی از مهمترین عوامل مؤثر بر عمر کاری صفحات، مقاومت آنها در برابر خوردگی است. انتخاب نادرست متریال میتواند باعث کاهش ضخامت صفحات، آسیب به سطح انتقال حرارت و افزایش ریسک نشتی شود. به همین دلیل بررسی خوردگی مبدل حرارتی صفحه ای قبل از انتخاب جنس صفحات اهمیت زیادی دارد.
متریالهای رایج شامل موارد زیر هستند:
| کاربرد عمومی | جنس صفحه |
|---|---|
| آب و کاربردهای عمومی | استنلس استیل 304 |
| سیالات خورندهتر و صنایع بهداشتی | استنلس استیل 316L |
| آب دریا و محیطهای خورنده خاص | تیتانیوم |
| کاربردهای شیمیایی خاص | آلیاژهای نیکل |
این جدول فقط یک راهنمای عمومی است.
انتخاب نهایی باید بر اساس:
- ترکیب شیمیایی سیال
- دما
- غلظت
- کلراید
- فشار
- زمان تماس
انجام شود.
انتخاب گسکت در مبدل حرارتی صفحه ای واشردار
انتخاب گسکت یکی از حساسترین بخشهای طراحی است.
| کاربرد عمومی | نوع گسکت |
|---|---|
| آب و آب گرم | EPDM |
| روغن و برخی هیدروکربنها | NBR |
| برخی مواد شیمیایی و دماهای بالاتر | FKM |
| کاربردهای شیمیایی خاص | PTFE |
انتخاب گسکت باید با بررسی همزمان موارد زیر انجام شود:
- دمای کاری
- دمای طراحی
- فشار
- نوع سیال
- غلظت ماده شیمیایی
- تعداد سیکلهای حرارتی
انتخاب گسکت تنها بر اساس نام سیال کافی نیست.
برای مثال، دو سیال با نام مشابه ممکن است به دلیل تفاوت در غلظت، دما یا ترکیبات افزودنی، رفتار متفاوتی با گسکت داشته باشند.
بیشتر بخوانید: بهینه سازی چند هدفه مبدل های حرارتی صفحه ای با استفاده از الگوریتم های هوشمند در سامانه های انتقال حرارت
تحلیل ریسک انتخاب اشتباه گسکت
انتخاب نادرست گسکت میتواند پیامدهای زیر را ایجاد کند:
مرحله اول: کاهش خاصیت الاستیکی
گسکت بهتدریج سخت میشود.
مرحله دوم: کاهش کیفیت آببندی
فشار تماس کاهش پیدا میکند.
مرحله سوم: ایجاد نشتی
سیال از مسیر آببندی خارج میشود.
مرحله چهارم: توقف سیستم
برای تعمیر، سیستم باید از مدار خارج شود.
مرحله پنجم: افزایش هزینه
هزینه تعمیر و توقف تولید ایجاد میشود.
بنابراین هزینه انتخاب گسکت مناسب، معمولاً بسیار کمتر از هزینه خرابی ناشی از انتخاب اشتباه است.
بررسی عددی یک سناریوی انتخاب مبدل
فرض کنید شرایط پروژه بهصورت زیر باشد:
سمت گرم
- آب
- دبی: 20 m³/h
- ورودی: 90°C
- خروجی: 70°C
سمت سرد
- آب
- ورودی: 20°C
- خروجی: 40°C
ظرفیت حرارتی
فرض کنیم در مرحله تخمین اولیه:
- U = 3000 W/m².K
- LMTD = 50°C
ابتدا ظرفیت را به وات تبدیل میکنیم:
Q = 465200 W
سپس:
A = 465200 / (3000 × 50)
A ≈ 3.10 m²
بنابراین سطح انتقال حرارت اولیه حدود 3.1 مترمربع خواهد بود.
اما در طراحی واقعی باید ضریب اطمینان، رسوب، نوع صفحه و شرایط افت فشار نیز بررسی شود.
به همین دلیل ممکن است سطح نهایی از مقدار اولیه بیشتر انتخاب شود.
چرا ضریب اطمینان در طراحی مبدل اهمیت دارد؟
اگر مبدل دقیقاً برای شرایط ایدهآل طراحی شود، ممکن است در شرایط واقعی عملکرد مورد انتظار را نداشته باشد.
زیرا در طول زمان:
- رسوب ایجاد میشود.
- خواص سیال تغییر میکند.
- دبی واقعی ممکن است کاهش پیدا کند.
- دمای فرآیند تغییر کند.
- عملکرد پمپ افت کند.
به همین دلیل، در طراحی معمولاً یک حاشیه عملکردی در نظر گرفته میشود. این موضوع در تجهیزات مختلف، از جمله مبدل حرارتی چیلر، نیز اهمیت دارد؛ زیرا عملکرد واقعی تجهیز ممکن است در طول زمان با شرایط اولیه طراحی تفاوت داشته باشد.
اما این حاشیه نباید بیش از حد بزرگ باشد.
ضریب اطمینان بیش از حد میتواند باعث:
- افزایش قیمت
- افزایش ابعاد
- افزایش هزینه گسکت
- افزایش حجم تجهیز
شود.
هدف طراحی، انتخاب یک حاشیه منطقی و مهندسی است.
خطاهای رایج در انتخاب مبدل حرارتی صفحه ای واشردار
انتخاب بر اساس ظرفیت اسمی
گفتن اینکه «یک مبدل 500 کیلوواتی نیاز دارم» برای طراحی کامل کافی نیست.
دما، دبی و نوع سیال نیز باید مشخص باشند.
نادیده گرفتن افت فشار
مبدلی که ظرفیت حرارتی مناسبی دارد، اما افت فشار آن بیش از توان پمپ است، انتخاب مناسبی نیست.
انتخاب گسکت بر اساس قیمت
گسکت ارزانتر لزوماً اقتصادیتر نیست.
نادیده گرفتن رسوب
شرایط تمیزکاری باید از ابتدا در طراحی لحاظ شود.
نبود فضای کافی برای سرویس
مبدل صفحهای برای باز شدن نیاز به فضای مناسب دارد.
بزرگ نمایی بیش از حد مبدل
مبدل بسیار بزرگ میتواند هزینه سرمایهگذاری را بدون ایجاد ارزش واقعی افزایش دهد.
چک لیست نهایی محاسبات انتخاب مبدل
قبل از تأیید نهایی طراحی، موارد زیر باید بررسی شوند:
- ظرفیت حرارتی محاسبه شده است.
- دبی هر دو سیال مشخص است.
- دماهای ورودی و خروجی مشخص هستند.
- LMTD محاسبه شده است.
- ضریب انتقال حرارت تخمین زده شده است.
- سطح انتقال حرارت محاسبه شده است.
- تعداد صفحات بررسی شده است.
- سرعت جریان کنترل شده است.
- افت فشار بررسی شده است.
- جنس صفحات انتخاب شده است.
- جنس گسکت انتخاب شده است.
- رسوبگذاری در نظر گرفته شده است.
- فضای سرویس بررسی شده است.
- فشار و دمای طراحی کنترل شدهاند.
با توجه به تأثیر مستقیم پارامترهای طراحی بر راندمان، طول عمر و هزینه بهرهبرداری، انتخاب مبدل حرارتی باید بر اساس محاسبات مهندسی و شرایط واقعی پروژه انجام شود. اکسرلند (Exerland) بهعنوان سازنده انواع مبدل های حرارتی و تجهیزات انتقال حرارت در ایران، طراحی و تأمین مبدلهای حرارتی صفحهای، پوسته و لوله، هواخنک و همچنین چیلرهای صنعتی را بر اساس نیاز فرآیندی، ظرفیت حرارتی، نوع سیال و شرایط کاری پروژه انجام میدهد.
