مبدل حرارتی صفحه ای | راهنمای جامع انواع، عملکرد، کاربرد و انتخاب

مبدل حرارتی صفحه ای یکی از تجهیزات اصلی انتقال حرارت در صنایع فرآیندی، HVAC، غذایی، دارویی، نفت و گاز و بسیاری از کاربردهای صنعتی است. ساختار فشرده، سطح انتقال حرارت بالا و امکان انتخاب آرایش و متریال متناسب با شرایط فرآیند، این تجهیزات را به یکی از گزینه‌های مهم برای گرمایش، سرمایش و بازیابی حرارت تبدیل کرده است.

در این راهنما، ساختار و اصول عملکرد مبدل حرارتی صفحه ای، انواع اصلی، مزایا و محدودیت‌ها، اجزای مهم، کاربردهای صنعتی و معیارهای کلی انتخاب را بررسی می‌کنیم.

مبدل حرارتی صفحه ای چیست؟

مبدل حرارتی صفحه ای تجهیزی است که برای انتقال انرژی حرارتی بین دو یا چند سیال بدون تماس مستقیم آن‌ها طراحی شده است. این انتقال حرارت از طریق مجموعه‌ای از صفحات فلزی نازک و موج‌دار انجام می‌شود که با ایجاد کانال‌های مجزا، مسیر حرکت سیال گرم و سیال سرد را از یکدیگر جدا می‌کنند.

برخلاف مبدل های حرارتی سنتی که از لوله های متعدد برای انتقال حرارت استفاده می‌کنند، در مبدل های صفحه ای سطح تماس بسیار بیشتری میان سیال و صفحه فلزی ایجاد می‌شود. این ویژگی موجب افزایش ضریب انتقال حرارت، کاهش اختلاف دمای موردنیاز و در نهایت افزایش راندمان سیستم می شود.

در اغلب مدل‌ها، صفحات از جنس استنلس استیل 304 یا 316 ساخته می‌شوند و بسته به شرایط فرآیند، می‌توان از آلیاژهایی مانند تیتانیوم، داپلکس یا هستلوی نیز استفاده کرد. انتخاب جنس صفحات به عواملی مانند نوع سیال، میزان خورندگی، فشار کاری، دمای فرآیند و الزامات بهداشتی بستگی دارد.

یکی از مهم‌ترین ویژگی های مبدل حرارتی صفحه ای، طراحی موج‌دار صفحات است. این طراحی باعث ایجاد جریان آشفته (Turbulent Flow) در داخل کانال‌ها می‌شود که علاوه بر افزایش ضریب انتقال حرارت، احتمال تشکیل رسوب را نیز کاهش می‌دهد. به همین دلیل، راندمان این نوع مبدل در بسیاری از کاربردها به‌طور قابل توجهی از مبدل‌های پوسته و لوله بیشتر است.در مقایسه با مبدل های حرارتی لوله ای، مبدل های صفحه ای به دلیل سطح تماس بیشتر، راندمان انتقال حرارت بالاتری دارند.در بسیاری از کاربردهای صنعتی، مبدل‌های حرارتی صفحه ای در مقایسه با مبدل های حرارتی لوله ای فضای کمتری اشغال می‌کنند.

چرا مبدل حرارتی صفحه ای اهمیت زیادی در صنعت دارد؟

در سال‌های اخیر، کاهش مصرف انرژی و افزایش بهره وری تجهیزات صنعتی به یکی از مهم ترین اهداف صنایع تبدیل شده است. هزینه های بالای سوخت، الزامات زیست‌محیطی و رقابت شدید میان تولیدکنندگان باعث شده است که استفاده از تجهیزات کم مصرف و پربازده به یک ضرورت تبدیل شود.

مبدل حرارتی صفحه ای دقیقاً پاسخی به همین نیاز است. این تجهیز با بهره‌گیری از سطح انتقال حرارت گسترده و طراحی فشرده، امکان انتقال مقدار زیادی انرژی را در فضایی بسیار کوچک فراهم می‌کند. در بسیاری از پروژه‌های صنعتی، انتخاب و طراحی صحیح مبدل صفحه‌ای می‌تواند با افزایش راندمان بازیابی حرارت و کاهش نیاز به انرژی گرمایشی یا سرمایشی، هزینه‌های بهره‌برداری سیستم را کاهش دهد. میزان صرفه‌جویی به شرایط فرآیند، طراحی مبدل و عملکرد تجهیز قبلی وابسته است.

از سوی دیگر، قابلیت باز کردن صفحات، شست و شوی آسان، تعویض گسکت ها و افزایش ظرفیت با اضافه کردن صفحات جدید، انعطاف‌پذیری بالایی به این تجهیز می‌دهد. این ویژگی‌ها باعث می‌شوند که هزینه‌های تعمیر و نگهداری در طول عمر تجهیز کاهش یابد و زمان توقف خطوط تولید نیز به حداقل برسد.

عملکرد مبدل حرارتی صفحه ای بر پایه انتقال حرارت غیرمستقیم میان دو سیال است. در این فرآیند، سیال گرم و سیال سرد هرگز با یکدیگر مخلوط نمی‌شوند و تنها انرژی حرارتی از طریق صفحات فلزی بین آن‌ها منتقل می‌شود.

جریان سیال گرم و سرد به‌صورت متناوب در کانال های مجاور حرکت می‌کند. صفحات فلزی که ضخامت بسیار کمی دارند، به‌عنوان یک دیواره انتقال حرارت عمل کرده و گرمای سیال گرم را به سیال سرد منتقل می‌کنند.

طراحی موج دار صفحات باعث افزایش سطح تماس و ایجاد آشفتگی کنترل‌شده در جریان سیال می‌شود. افزایش اختلاط و سرعت موضعی جریان می‌تواند با کاهش ضخامت لایه مرزی، احتمال تشکیل برخی انواع رسوب را کاهش دهد؛ با این حال، عملکرد واقعی مبدل در برابر Fouling به کیفیت سیال، سرعت جریان، دما و ماهیت رسوب نیز وابسته است.

در بسیاری از طراحی‌ها، جریان دو سیال به‌صورت مخالف جهت (Counter Flow) انتخاب می‌شود؛ زیرا این آرایش بیشترین راندمان انتقال حرارت را فراهم می‌کند و امکان دستیابی به اختلاف دمای خروجی بسیار کم را نیز فراهم می‌سازد.اگر بخواهید با ساختار، نحوه عملکرد و اجزای این تجهیز به‌صورت کامل آشنا شوید، راهنمای مبدل حرارتی صفحه ای چیست؟ را مطالعه کنید.

ورود به طراحی صنعتی مبدل های صفحه ای

در ساختار، عملکرد و انواع مبدل های حرارتی صفحه ای بررسی شد. اما در مهندسی واقعی، شناخت کافی نیست؛ آنچه اهمیت دارد توانایی طراحی، محاسبه ظرفیت، انتخاب سایز و تحلیل افت فشار است.

در این بخش، از راهنمای جامع شناخت، عملکرد و مقایسه انواع مبدل های حرارتی صفحه ای  وارد مرحله طراحی صنعتی و محاسبات دقیق مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) می‌شویم؛ جایی که مهندس باید شرایط عملیاتی را به پارامترهای طراحی تبدیل کرده و مبدل را به‌صورت عددی، مهندسی و قابل ساخت تعریف کند.

محاسبات طراحی مبدل حرارتی صفحه ای

محاسبات طراحی مبدل حرارتی صفحه ای به شرایط فرآیند، دبی، دما، خواص سیال، ضریب انتقال حرارت و افت فشار مجاز وابسته است. برای بررسی گام‌به‌گام این پارامترها، راهنمای محاسبات طراحی مبدل حرارتی صفحه ای را مطالعه کنید. در قلب طراحی این تجهیزات، رابطه بنیادی انتقال حرارت قرار دارد:

معادله اصلی انتقال حرارت در طراحی مبدل صفحه ای

Q = U × A × ΔTlm

نکته کلیدی طراحی:

در مبدل‌های صفحه‌ای، افزایش U باعث کاهش مستقیم A و در نتیجه کاهش ابعاد و هزینه ساخت می‌شود.

محاسبه اختلاف دمای میانگین (LMTD)

 اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

اهمیت در طراحی:

LMTD اختلاف دمای محرک مؤثر برای محاسبه انتقال حرارت در مبدل است و در کنار U و A برای تعیین ظرفیت حرارتی مورد استفاده قرار می‌گیرد.برای انتخاب دقیق‌تر سطح انتقال حرارت و بررسی هم‌زمان ظرفیت، افت فشار و سایر پارامترهای طراحی، می توان از روش های مهندسی بهینه سازی مبدل حرارتی صفحه ای استفاده کرد.

افت فشار

تعداد صفحات

جدول مقایسه مبدل حرارتی صفحه ای با مبدل پوسته و لوله

جدول بالا یک مقایسه کلی بین مبدل های حرارتی صفحه ای و پوسته و لوله ارائه می‌دهد. با این حال، عملکرد واقعی هر نوع مبدل به عواملی مانند دبی سیال، اختلاف دما، فشار و دمای کاری، خواص سیالات، افت فشار مجاز، جنس تجهیزات و الزامات طراحی وابسته است. بنابراین، نمی‌توان یک نوع مبدل را در تمام شرایط فرآیندی به‌عنوان گزینه بهتر یا کم‌مصرف‌تر در نظر گرفت.

برای بررسی دقیق‌تر تفاوت‌های این دو فناوری و معیارهای مؤثر در انتخاب آن‌ها، می‌توانید مقاله مقایسه مبدل حرارتی صفحه ای و پوسته و لوله را مطالعه کنید. انتخاب نهایی باید بر اساس شرایط واقعی فرآیند، الزامات عملیاتی و اقتصادی و همچنین محدودیت‌های طراحی انجام شود.

 اصول عملکرد مبدل حرارتی صفحه ای

تعریف علمی

Plate Heat Exchanger تجهیزی است که به‌کمک صفحات فلزی مواج و جریان‌های موازی/متقاطع، حرارت را با بیشترین سطح تماس ممکن منتقل می‌کند.

چرخه عملکرد مرحله ای

1. ورود سیال گرم و سرد به کانال‌های جداگانه

2. تماس غیرمستقیم سیالات از طریق صفحات

3. ایجاد آشفتگی (Turbulence) و افزایش راندمان

4. خروج سیالات با دمای جدید

متریال مورد استفاده

• استنلس‌استیل 304 و 316

• تیتانیوم

• Hastelloy / Duplex برای محیط‌های خورنده

• EPDM، NBR، Viton برای گسکت‌ها

تاریخچه و توسعه

مبدل صفحه ای از دهه ۱۹۳۰ وارد صنعت شد و امروز در اکثر صنایع انرژی و فرآیندی به‌عنوان گزینه اصلی بهینه سازی حرارتی استفاده می‌شود.

مزایا و معایب مبدل حرارتی صفحه ای

مزایا

• انتقال حرارت بالا با اختلاف دمای بسیار کم

• کاهش هزینه‌های انرژی

• قابلیت افزایش ظرفیت با افزودن صفحات

معایب

• حساسیت به رسوب

• محدودیت فشار در برخی مدل‌ها (خصوصاً Gasketed)



نکات طراحی مهندسی مبدل صفحه ای

• رعایت استانداردهای TEMA، ASME Sec VIII، API، ISO

• انتخاب متریال مقاوم در برابر خوردگی

• شبیه‌سازی CFD برای بهینه‌سازی افت فشار

• توجه به Fouling Factor

• انتخاب صحیح الگوی Chevron

مشکلات رایج و راهکارهای مبدل حرارتی صفحه ای

مشکلات رایج

• رسوب‌گیری و گرفتگی

• نشتی در گسکت ها

• کاهش راندمان حرارتی

راهکارها

• سرویس دوره ای

• استفاده از فیلتر ورودی

• انتخاب گسکت مناسب دما و فشار



جدیدترین تکنولوژی ها و نوآوری های مبدل صفحه ای

• صفحات High-Efficiency

• آلیاژهای ضدخوردگی

• کنترل خودکار دما

• گسکت‌های مقاوم دمای بالا

• سیستم‌های CIP اتوماتیک

بسیاری از این فناوری‌ها، به‌ویژه صفحات High-Efficiency، کنترل هوشمند دما و سیستم‌های CIP اتوماتیک، در افزایش راندمان و بهبود عملکرد اواپراتورهای چیلر نیز نقش مهمی دارند و موجب کاهش مصرف انرژی و هزینه‌های نگهداری می‌شوند.مبدل صفحه‌ای و مبدل پوسته و لوله از فناوری‌های پرکاربرد انتقال حرارت هستند و انتخاب بین آن‌ها به شرایط واقعی فرآیند وابسته است. برای بررسی ساختار و معیارهای انتخاب فناوری دوم، راهنمای مبدل حرارتی پوسته و لوله را مطالعه کنید.

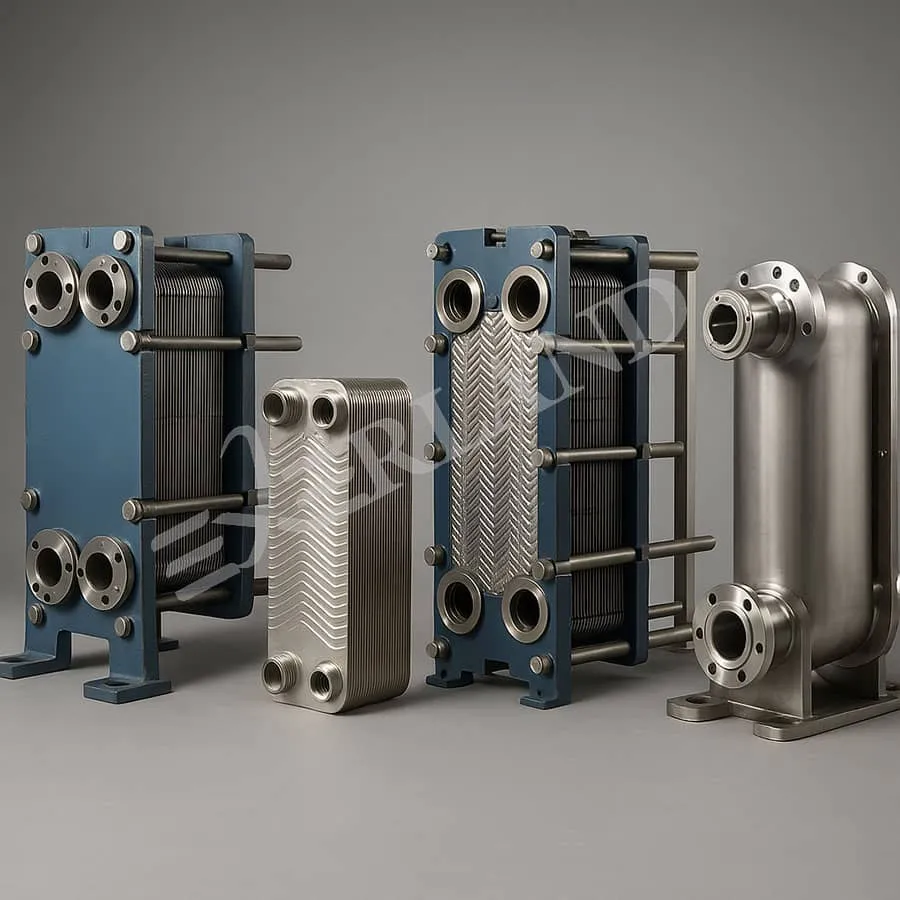

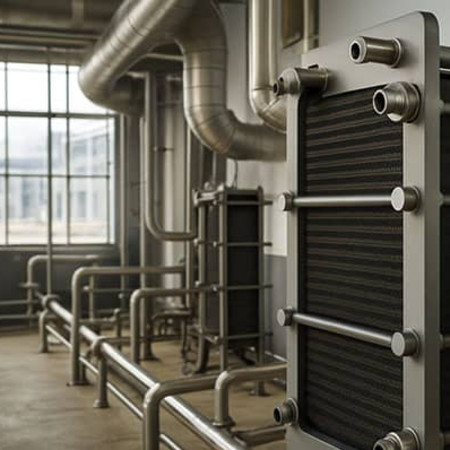

انواع مبدل حرارتی صفحه ای؛ بررسی کامل مدل‌ها، تفاوت‌ها و کاربرد هر کدام

یکی از مهم ترین پرسش‌هایی که هنگام انتخاب مبدل حرارتی صفحه ای مطرح می‌شود این است که کدام نوع مبدل برای شرایط کاری پروژه مناسب‌تر است؟ پاسخ این سؤال تنها با بررسی ظرفیت حرارتی امکان‌پذیر نیست. عواملی مانند فشار کاری، دمای سیال، نوع سیال، میزان خورندگی، قابلیت تعمیر، فضای نصب و هزینه‌های نگهداری نیز باید هم‌زمان ارزیابی شوند.

به همین دلیل، تولیدکنندگان معتبر مبدل های صفحه ای را در مدل‌های مختلفی طراحی می کنند تا هر صنعت بتواند متناسب با شرایط فرآیندی خود بهترین گزینه را انتخاب کند. شناخت ویژگی‌های هر مدل، از بروز خطا در طراحی جلوگیری کرده و در بلندمدت هزینه‌های بهره‌برداری را نیز کاهش می‌دهد.

یکی از رایج‌ترین انواع این تجهیزات، مبدل حرارتی صفحه ای واشردار است که به دلیل قابلیت باز شدن صفحات و امکان سرویس و نگهداری، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

مبدل حرارتی صفحه ای گسکت دار (Gasketed Plate Heat Exchanger)

مبدل حرارتی صفحه ای گسکت دار، متداول ترین و پرکاربردترین نوع مبدل در صنایع مختلف است. در این مدل، صفحات انتقال حرارت با استفاده از گسکت های لاستیکی آب‌بندی شده و توسط پیچ‌های فشاری داخل فریم نگه داشته می‌شوند.

مهم‌ترین مزیت این ساختار، قابلیت باز شدن کامل دستگاه است. در صورت ایجاد رسوب، کاهش راندمان یا نیاز به افزایش ظرفیت، می‌توان صفحات را به‌راحتی باز کرد، شست‌وشو داد، گسکت‌ها را تعویض کرد یا حتی با افزودن صفحات جدید، ظرفیت مبدل را افزایش داد.رسوب می تواند مقاومت حرارتی را افزایش داده و سطح مؤثر انتقال حرارت را کاهش دهد. هم‌زمان، افزایش گرفتگی کانال‌ها می‌تواند افت فشار را بیشتر کند. برای بررسی دقیق‌تر این پدیده، رسوب در مبدل حرارتی صفحه ای را مطالعه کنید.

به همین دلیل، این مدل در صنایع غذایی، لبنیات، نوشیدنی، داروسازی، تهویه مطبوع، نیروگاه‌ها، پالایشگاه‌ها و بسیاری از خطوط فرآیندی، اولین انتخاب مهندسان محسوب می‌شود.

مهم ترین مزایای مبدل گسکت دار

• راندمان انتقال حرارت بسیار بالا
• امکان سرویس و شست‌وشوی آسان
• قابلیت افزایش یا کاهش تعداد صفحات
• هزینه تعمیرات پایین
• عمر مفید بالا در صورت نگهداری صحیح
• مناسب برای پروژه‌هایی که سرویس دوره‌ای در آن‌ها اهمیت دارد

البته این مدل محدودیت هایی نیز دارد. به‌عنوان مثال، در فشارها و دماهای بسیار بالا ممکن است استفاده از مدل‌های جوشی گزینه مناسب‌تری باشد.

مبدل حرارتی صفحه ای لحیمی (Brazed Plate Heat Exchanger)

در این مدل، دیگر خبری از گسکت نیست. صفحات توسط آلیاژ مس یا نیکل در کوره خلأ به یکدیگر متصل می‌شوند و یک مجموعه کاملاً یکپارچه تشکیل می‌دهند.

حذف گسکت باعث شده این مبدل ابعاد بسیار کوچکی داشته باشد و بتواند فشار بیشتری را تحمل کند. به همین دلیل، در تجهیزاتی مانند چیلرها، پمپ‌های حرارتی، سیستم‌های تبرید، آبگرمکن‌های صنعتی و تجهیزات تهویه مطبوع کاربرد فراوانی دارد.

از طرف دیگر، به دلیل یکپارچه بودن صفحات، امکان باز کردن و شست‌وشوی داخلی وجود ندارد. بنابراین کیفیت سیال ورودی و استفاده از فیلتر مناسب در این مدل اهمیت بسیار زیادی دارد.

این نوع مبدل زمانی انتخاب می‌شود که ابعاد کوچک، قیمت مناسب و عدم نیاز به تعمیرات داخلی در اولویت باشد.

در مقابل، مبدل حرارتی صفحه ای لحیمی یا جوشی ساختاری فشرده‌تر دارد و در برخی کاربردهای سرمایشی و تبریدی که ابعاد کوچک و انتقال حرارت مؤثر اهمیت دارد، گزینه مناسبی محسوب می‌شود.

مبدل حرارتی صفحه ای فری فلو (Free Flow Plate Heat Exchanger)

تمام سیالات صنعتی دارای ویسکوزیته پایین نیستند. در بسیاری از کارخانه‌ها، سیالاتی مانند دوغاب، شربت، رب، خمیر، پالپ، فاضلاب صنعتی یا محلول‌های دارای ذرات جامد در گردش هستند.

اگر چنین سیالاتی وارد یک مبدل صفحه‌ای معمولی شوند، فاصله کم بین صفحات باعث گرفتگی سریع کانال‌ها خواهد شد.

برای رفع این مشکل، مدل Free Flow طراحی شده است.

در این نوع مبدل، فاصله بین صفحات بیشتر است و مسیر عبور سیال به‌گونه‌ای طراحی شده که ذرات معلق بدون ایجاد گرفتگی از داخل دستگاه عبور کنند.

اگرچه راندمان انتقال حرارت این مدل کمی کمتر از مدل‌های استاندارد است، اما در فرآیندهایی که احتمال گرفتگی زیاد است، عملکرد بسیار بهتری ارائه می‌دهد.

بیشتر بخوانید: مرجع طراحی و فروش مبدل حرارتی صفحه ای گسکت دار

جدول مقایسه انواع مبدل حرارتی صفحه ای

انتخاب نوع مبدل صفحه ای بر اساس شرایط فرآیندی

مبدل های صفحه ای به‌طور کلی به سه دسته اصلی تقسیم می‌شوند و انتخاب صحیح آن‌ها کاملاً وابسته به شرایط عملیاتی است:

 مبدل صفحه ای واشردار (Gasketed Plate Heat Exchanger)

ویژگی‌ها:

• قابلیت باز و بسته شدن آسان
• تعمیر و نگهداری ساده
• مناسب برای تغییر ظرفیت

کاربرد صنعتی:

• صنایع غذایی و نوشیدنی
• سیستم‌های HVAC
• فرآیندهای دمای متوسط

محدودیت:

• عدم تحمل فشار و دمای بسیار بالا
• حساسیت گسکت‌ها به مواد شیمیایی

مبدل حرارتی صفحه ای لحیمی یا مبدل حرارتی صفحه ای جوشی ( Brazed Plate Heat Exchanger Or Welded Plate Heat Exchanger)

ویژگی‌ها:

• ساختار کاملاً فشرده
• بدون گسکت
• راندمان بالا

کاربرد:

• سیستم های تبرید
• پمپ‌های حرارتی
• کاربردهای HVAC پیشرفته

محدودیت:

• عدم امکان تعمیر داخلی
• محدودیت در سیالات آلوده

برای تفاوت مبدل حرارتی صفحه ای بریز و جوشی، روش اتصال صفحات، محدوده کاربرد و تفاوت های طراحی، مقاله مقایسه‌ای را ببینید.

کدام نوع مبدل حرارتی صفحه ای انتخاب بهتری است؟

پاسخ این سؤال برای همه پروژه‌ها یکسان نیست. اگر هدف، دستیابی به بالاترین راندمان انتقال حرارت همراه با قابلیت سرویس آسان باشد، مدل گسکت‌دار معمولاً بهترین انتخاب است. اما در شرایطی که فشار و دمای فرآیند بسیار بالا باشد یا سیالات خورنده در سیستم جریان داشته باشند، مدل های جوشی یا نیمه جوشی عملکرد مطمئن‌تری ارائه می‌دهند.

از سوی دیگر، در صنایع غذایی و دارویی که شست‌وشوی دوره‌ای و رعایت الزامات بهداشتی اهمیت ویژه‌ای دارد، قابلیت باز شدن و نظافت آسان مبدل‌های گسکت دار یک مزیت بزرگ به شمار می‌رود. در مقابل، برای سیستم‌های سرمایش و گرمایش کوچک و تجهیزات تهویه مطبوع، مبدل‌های لحیمی به دلیل ابعاد فشرده و قیمت مناسب، انتخاب رایج‌تری هستند.

در نهایت، انتخاب صحیح باید بر اساس محاسبات حرارتی، شرایط فرآیند، هزینه چرخه عمر تجهیز (Life Cycle Cost)، کیفیت سیال و برنامه نگهداری انجام شود؛ زیرا ارزان‌ترین گزینه همیشه اقتصادی‌ترین انتخاب در بلندمدت نیست.

اگر بر اساس شرایط فرآیندی، ظرفیت حرارتی، فشار و دمای کاری و نوع سیال به این نتیجه رسیده‌اید که مبدل صفحه‌ای گزینه مناسب پروژه شماست، مرحله بعد انتخاب و خرید مبدل حرارتی صفحه ای بر اساس مشخصات واقعی سیستم است. در این مرحله، صرفاً مقایسه قیمت کافی نیست و پارامترهایی مانند سطح انتقال حرارت، تعداد صفحات، جنس صفحات و گسکت، افت فشار مجاز و شرایط کاری باید به‌صورت مهندسی بررسی شوند. برای دریافت اطلاعات فنی، بررسی مدل مناسب و استعلام قیمت، می‌توانید مشخصات پروژه خود را برای خرید مبدل حرارتی صفحه ای با کارشناسان فنی اکسرلند در میان بگذارید.

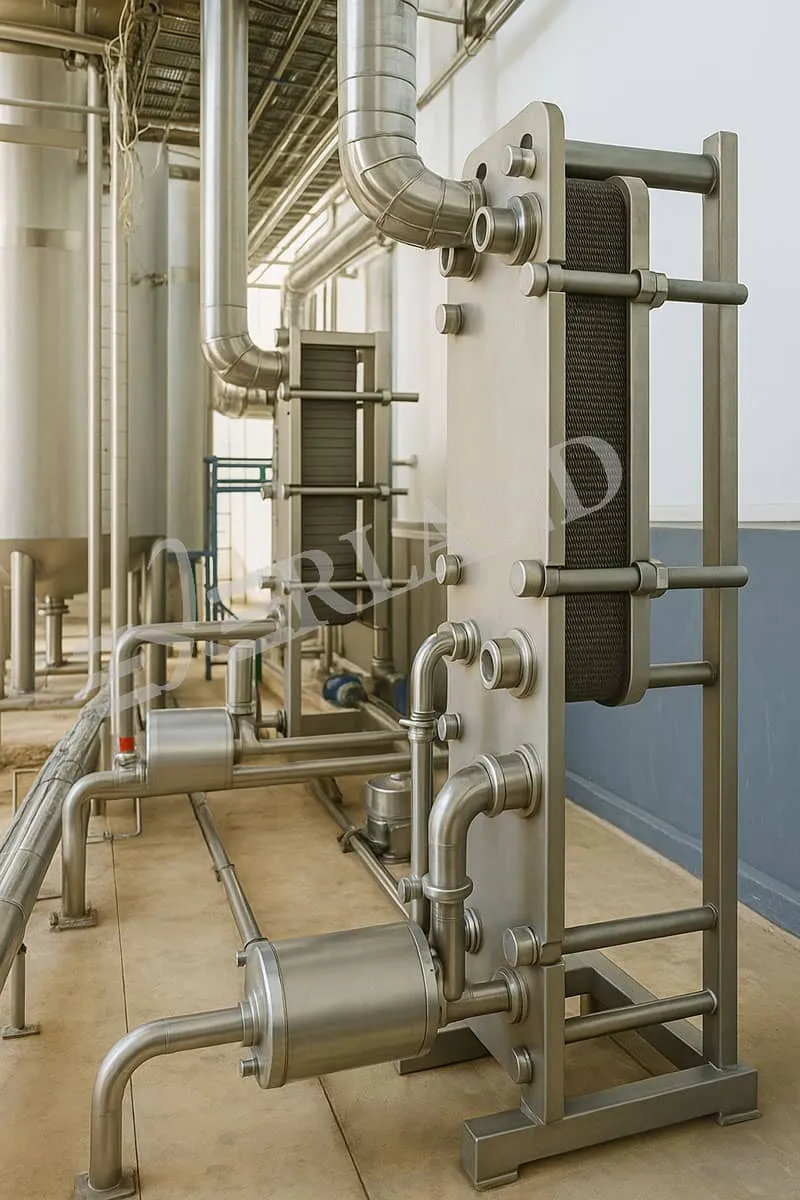

مثال صنعتی واقعی اکسرلند

• ورودی ۹۰°C → خروجی ۴۵°C

• ظرفیت ۱۵۰ kW

• فشار کاری 16 bar

• صرفه‌جویی انرژی: ۲۵٪

• کاربرد: مبدل بازیافت حرارت در خط تولید خوراک دام
