دلایل نشتی در مبدل حرارتی گسکت دار

بررسی تخصصی دلایل نشتی در مبدل حرارتی گسکت دار از دیدگاه مهندسی، طراحی و بهره‌برداری

اگر بخواهیم تنها یک نکته کلیدی درباره نشتی در مبدل حرارتی گسکت دار بیان کنیم، آن نکته این است که «نشتی یک اتفاق نیست؛ بلکه نتیجه زنجیره‌ای از تنش‌های مکانیکی، حرارتی، شیمیایی و بهره‌برداری است.»

در بسیاری از کارخانه‌ها، پس از مشاهده نشتی، اولین اقدام تعویض گسکت است. این کار ممکن است به‌صورت موقت مشکل را برطرف کند، اما اگر علت اصلی شناسایی نشود، نشتی در مدت کوتاهی دوباره تکرار خواهد شد. به همین دلیل، مهندسان تعمیرات حرفه‌ای همیشه قبل از تعویض قطعات، تحلیل ریشه‌ای خرابی (Root Cause Analysis) را انجام می‌دهند.

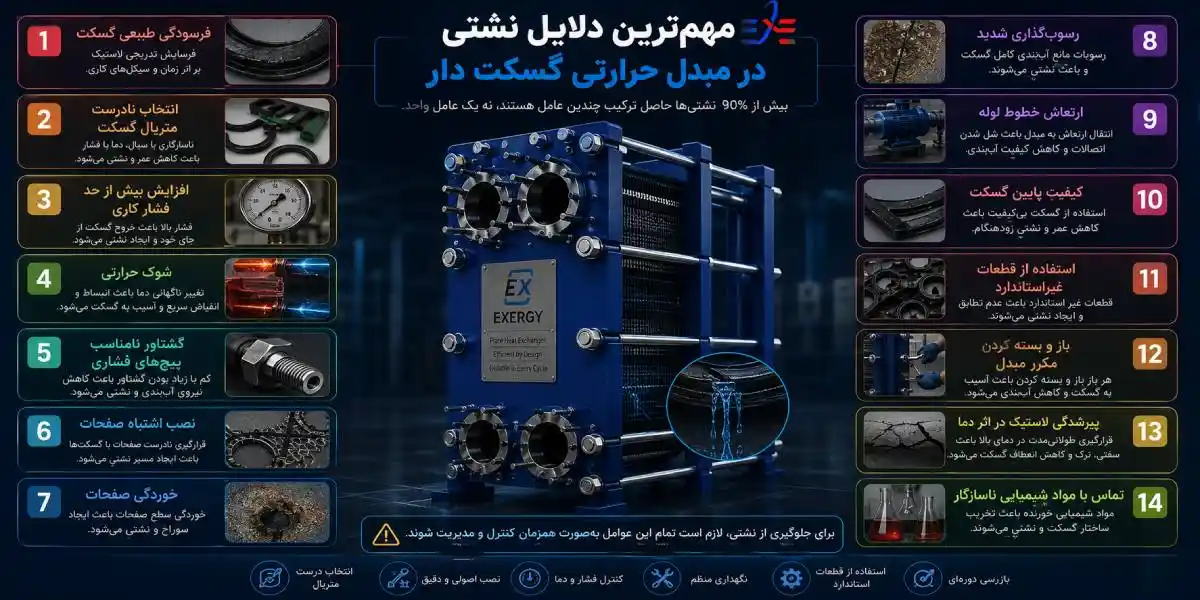

در این بخش، مهم‌ترین عوامل ایجاد نشتی را به‌ترتیب میزان تأثیر بررسی می‌کنیم.اگر نشتی‌های تکرارشونده به دلیل انتخاب نامناسب ظرفیت یا طراحی اولیه دستگاه باشد، تعمیر موقت نمی‌تواند مشکل را به صورت دائمی حل کند. در این شرایط بررسی پارامترهای طراحی در چک لیست انتخاب مبدل حرارتی صفحه ای اهمیت زیادی دارد.

خرابی گسکت؛ رایج ترین دلیل نشتی در مبدل حرارتی گسکت دار

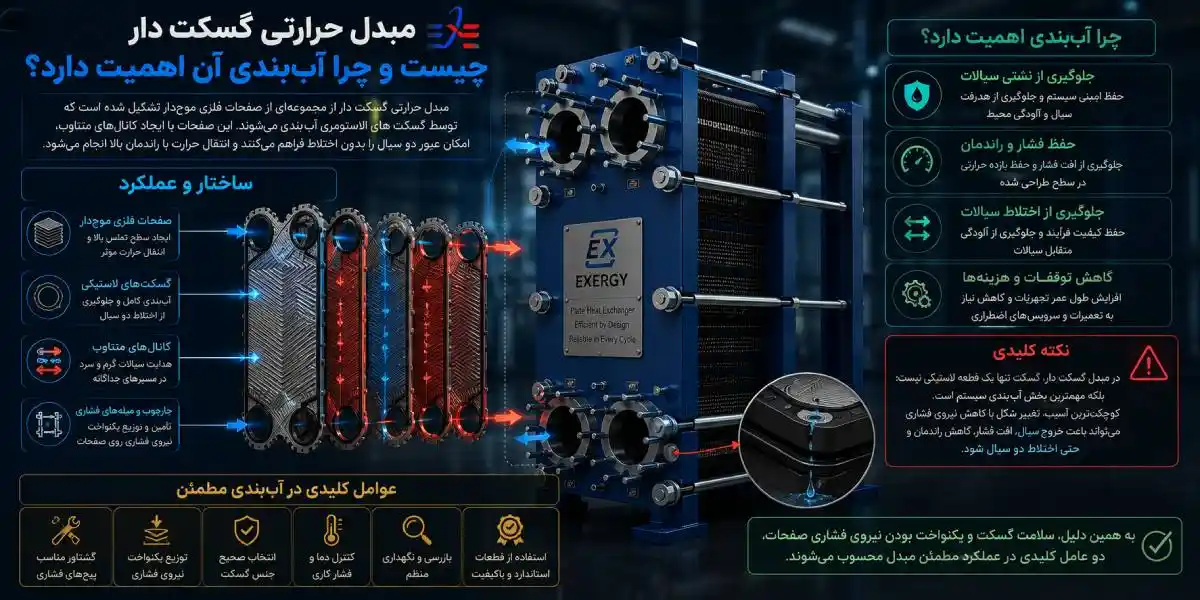

گسکت، مسئول اصلی آب‌بندی بین صفحات مبدل است. این قطعه باید در برابر فشار، دما، تغییرات شیمیایی سیال و سیکل‌های مکرر انبساط و انقباض مقاومت کند.

در سیستم‌های گرمایش، مبدل‌های حرارتی معمولاً با تغییرات دمایی مداوم و سیکل‌های روشن و خاموش متوالی مواجه هستند. این شرایط می‌تواند باعث افزایش تنش حرارتی روی گسکت و کاهش تدریجی عملکرد آب‌بندی آن شود.

با گذشت زمان، خاصیت الاستیکی گسکت کاهش می‌یابد. هنگامی که لاستیک دیگر نتواند نیروی فشاری لازم را ایجاد کند، کوچک‌ترین اختلاف فشار یا تغییر دما باعث خروج سیال، کاهش راندمان انتقال حرارت و ایجاد نشتی در مبدل خواهد شد.

نشانه‌های خرابی گسکت عبارت‌اند از:

• سخت شدن لاستیک
• ترک‌های سطحی
• تغییر رنگ
• تورم غیرعادی
• تغییر ابعاد
• جدا شدن از شیار صفحه
• پارگی لبه‌ها
• کاهش خاصیت ارتجاعی

در بسیاری از واحدهای صنعتی، عمر واقعی گسکت کمتر از عمر طراحی آن است؛ زیرا شرایط بهره‌برداری با شرایط طراحی تفاوت دارد.

جدول مقایسه علائم خرابی گسکت

انتخاب اشتباه متریال گسکت

یکی از اشتباهات رایج در نگهداری و بهره‌برداری از مبدل حرارتی صفحه ای گسکت دار، انتخاب گسکت تنها بر اساس قیمت است.

در حالی‌که هر نوع الاستومر برای بازه مشخصی از دما، فشار، نوع سیال و شرایط شیمیایی طراحی شده است. انتخاب نادرست متریال گسکت در مبدل حرارتی صفحه‌ای گسکت‌دار می‌تواند باعث کاهش عمر قطعه، از بین رفتن خاصیت آب‌بندی و ایجاد نشتی زودهنگام شود.

به عنوان نمونه، استفاده از گسکت NBR در سیالات دارای روغن داغ یا بخار می‌تواند باعث تورم، سخت شدن و تخریب سریع آن شود. از سوی دیگر، استفاده از EPDM در تماس با روغن‌های معدنی نیز انتخاب مناسبی نیست و می‌تواند موجب افت عملکرد آب‌بندی و خرابی زودرس گسکت شود.

جدول انتخاب متریال گسکت

فشار بیش از حد؛ دشمن پنهان آب‌بندی

یکی از مهم‌ترین عوامل ایجاد نشتی، افزایش فشار بیش از مقدار طراحی است.

هنگامی که فشار داخلی از ظرفیت طراحی صفحات یا گسکت بیشتر شود، نیروی زیادی به محل آب‌بندی وارد می‌شود. در ابتدا ممکن است تنها ریزنشتی ایجاد شود، اما با ادامه این وضعیت، گسکت تغییر شکل دائمی پیدا می‌کند.

فرمول محاسبه ضریب فشار کاری:

نام فرمول:

Pressure Safety Ratio

PSR = Pworking / Pdesign

که در آن:

• PSR : ضریب ایمنی فشار
• Pworking : فشار واقعی سیستم
• Pdesign : فشار طراحی مبدل

در شرایط استاندارد، بهتر است مقدار PSR کمتر از 1 باشد تا حاشیه ایمنی حفظ شود.

بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام

جدول اثر فشار بر احتمال نشتی

شوک حرارتی؛ قاتل خاموش گسکت

در بسیاری از کارخانه‌ها، اپراتور بدون توجه به اختلاف دمای دو سیال، شیرها را به‌سرعت باز می‌کند.

این تغییر ناگهانی باعث انبساط سریع صفحات استیل می‌شود؛ در حالی‌که گسکت هنوز فرصت تطبیق با شرایط جدید را ندارد.

نتیجه این اتفاق، ایجاد تنش شدید در محل آب‌بندی است.

اگر این فرآیند بارها تکرار شود، حتی بهترین گسکت‌ها نیز خاصیت الاستیکی خود را از دست می دهند.

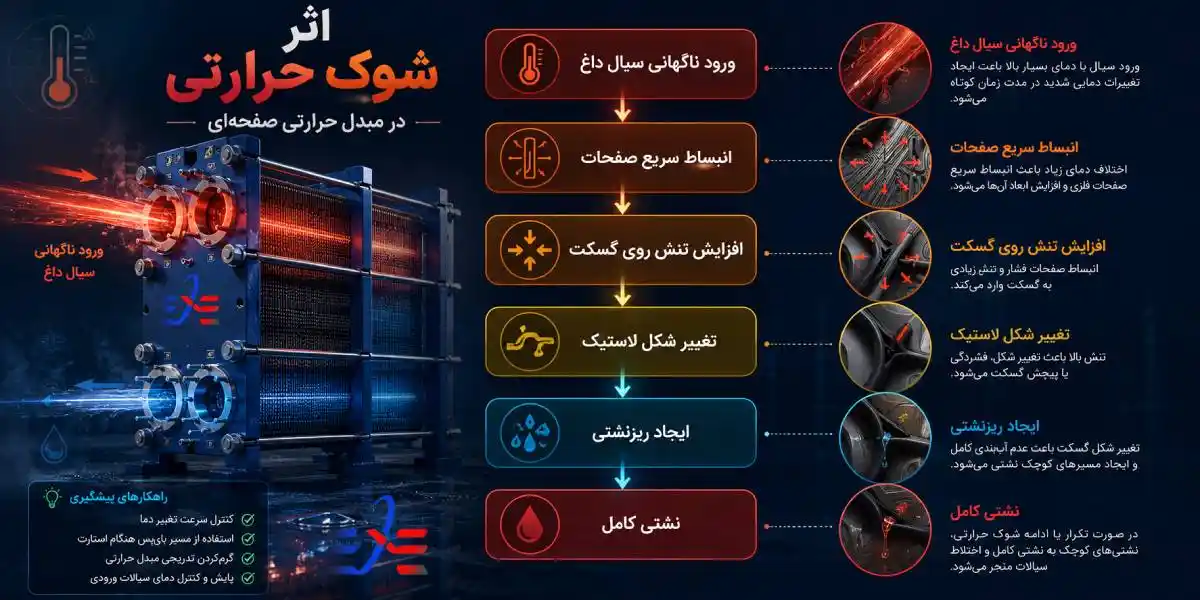

نمودار مفهومی اثر شوک حرارتی

رسوب؛ عاملی که کمتر به آن توجه می شود

رسوب تنها باعث کاهش انتقال حرارت نمی‌شود. در تجهیزات مورد استفاده در سیستم های چیلر تراکمی، تجمع رسوبات در مسیر جریان می‌تواند عملکرد مبدل را به‌طور مستقیم تحت تأثیر قرار دهد.

زمانی که رسوبات در کانال‌های مبدل حرارتی تجمع پیدا می‌کنند، سطح عبور سیال کاهش یافته و افت فشار افزایش می‌یابد. این افزایش فشار به‌صورت نامتقارن روی صفحات و گسکت اثر وارد می‌کند و باعث ایجاد تنش مکانیکی در بخش‌های مختلف مبدل می‌شود.

در نتیجه، بخشی از گسکت زودتر از سایر قسمت‌ها دچار خستگی، تغییر شکل یا کاهش آب‌بندی شده و احتمال نشتی افزایش پیدا می‌کند. این مسئله در مدارهای سرمایشی چیلر تراکمی می‌تواند علاوه بر کاهش ظرفیت خنک‌کنندگی، باعث افزایش مصرف انرژی و کاهش راندمان کلی سیستم شود.تجمع رسوبات روی صفحات علاوه بر کاهش انتقال حرارت، می‌تواند باعث افزایش افت فشار و ایجاد شرایط نامناسب عملکردی شود. برای جلوگیری از آسیب‌های ثانویه، بررسی نوع و میزان رسوب مبدل حرارتی صفحه ای اهمیت زیادی دارد.

جدول تأثیر رسوب بر عملکرد

خوردگی صفحات؛ آغاز نشتی داخلی

یکی از خطرناک‌ترین انواع نشتی، زمانی رخ می‌دهد که خود صفحات سوراخ شوند.

در این حالت، دو سیال با یکدیگر مخلوط می‌شوند؛ حتی اگر گسکت کاملاً سالم باشد.

عوامل اصلی خوردگی عبارت‌اند از:

• کلرید بالا
• اسیدها
• آب دریا
• اکسیژن محلول
• اختلاف پتانسیل الکتروشیمیایی
• انتخاب اشتباه جنس صفحات

جدول انواع خوردگی

گشتاور نامناسب پیچ های فشاری

یکی از رایج‌ترین اشتباهات هنگام مونتاژ، سفت کردن بیش از حد پیچ‌ها است.

بسیاری تصور می‌کنند هرچه پیچ بیشتر سفت شود، آب‌بندی بهتر خواهد بود؛ در حالی‌که فشار بیش از حد باعث له‌شدن گسکت و کاهش عمر آن می‌شود.

از طرف دیگر، اگر پیچ‌ها کمتر از مقدار استاندارد سفت شوند، نیروی کافی برای آب‌بندی ایجاد نخواهد شد.

فرمول ساده محاسبه گشتاور:

نام فرمول:

Bolt Torque

T = K × F × d

که در آن:

• T : گشتاور
• K : ضریب اصطکاک
• F : نیروی پیش‌بار
• d : قطر پیچ

گشتاور نهایی باید مطابق دستورالعمل سازنده و به‌صورت ضربدری (Cross Pattern) اعمال شود تا توزیع نیرو یکنواخت باشد.

بیشتر بخوانید: مبدل حرارتی صفحه ای (Plate Heat Exchanger) چگونه کار می کند؟

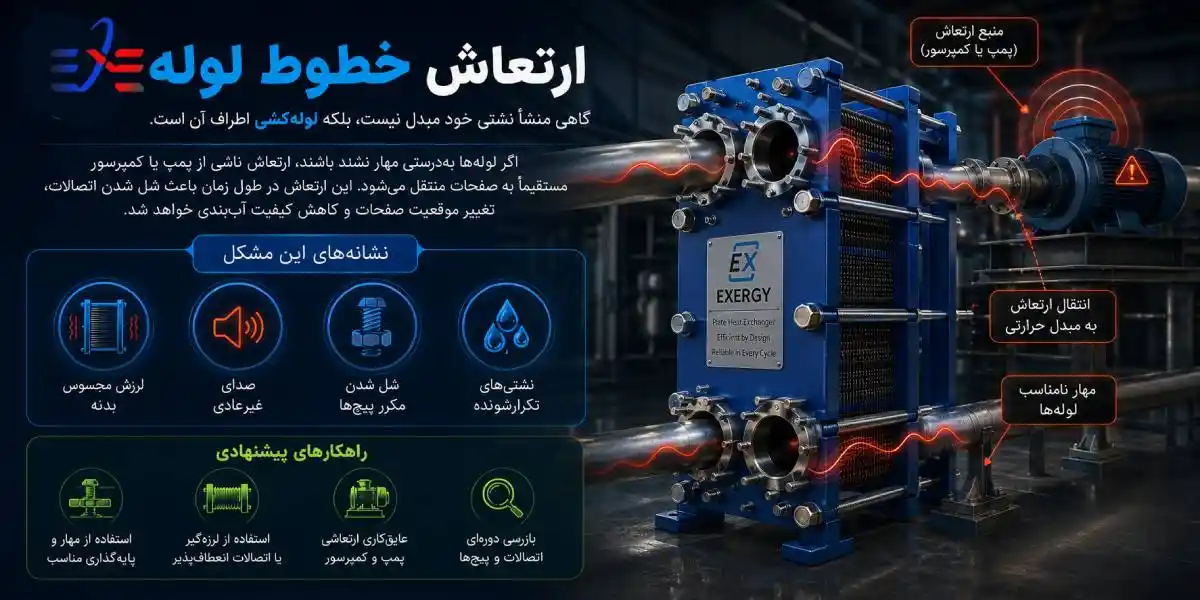

ارتعاش خطوط لوله

گاهی منشأ نشتی خود مبدل نیست، بلکه لوله‌کشی اطراف آن است.

اگر لوله‌ها به‌درستی مهار نشده باشند، ارتعاش ناشی از پمپ یا کمپرسور مستقیماً به صفحات منتقل می‌شود. این ارتعاش در طول زمان باعث شل شدن اتصالات، تغییر موقعیت صفحات و کاهش کیفیت آب‌بندی خواهد شد.

نشانه‌های این مشکل شامل لرزش محسوس بدنه، صدای غیرعادی، شل شدن مکرر پیچ‌ها و نشتی‌های تکرارشونده است.

نصب نادرست صفحات

در هنگام تعمیرات اساسی، اگر حتی یک صفحه در جهت اشتباه قرار گیرد یا ترتیب صفحات به هم بخورد، فشار تماس میان صفحات یکنواخت نخواهد بود.

این موضوع در تجهیزات مورد استفاده در سیستم های سرمایش اهمیت ویژه‌ای دارد؛ زیرا ایجاد کانال‌های ناخواسته در مسیر جریان می‌تواند باعث کاهش راندمان انتقال حرارت، افت ظرفیت سرمایشی، افزایش مصرف انرژی و در نهایت بروز نشتی در مبدل شود.برای جلوگیری از این مشکل، شماره‌گذاری صفحات قبل از باز کردن مبدل و رعایت ترتیب مونتاژ ضروری است.

ماتریس ارزیابی ریسک عوامل ایجاد نشتی

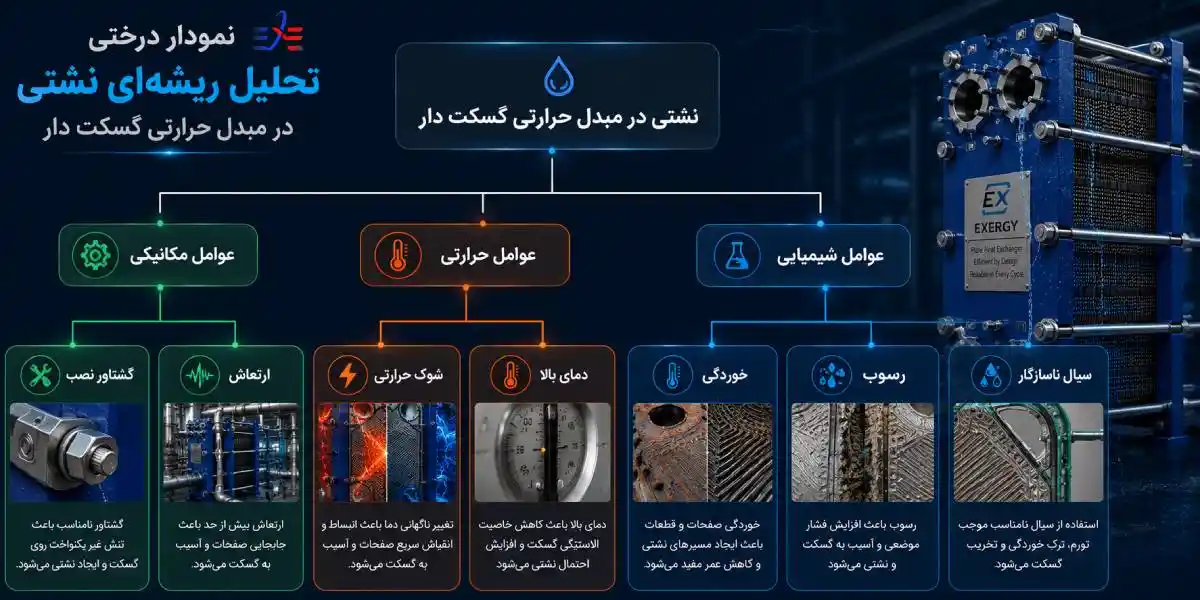

نمودار درختی تحلیل ریشه ای نشتی

آنچه در پروژه‌های صنعتی بارها مشاهده می‌شود این است که نشتی در مبدل حرارتی گسکت دار معمولاً حاصل هم‌زمان چند عامل است، نه یک ایراد منفرد. برای مثال، رسوب می‌تواند افت فشار را افزایش دهد، افت فشار تنش بیشتری به گسکت وارد کند و این تنش، همراه با شوک‌های حرارتی یا گشتاور نامناسب پیچ‌ها، در نهایت به نشتی منجر شود. بنابراین، تعمیر اصولی تنها با تعویض گسکت کامل نمی‌شود؛ بلکه نیازمند بررسی فشار، دما، کیفیت سیال، وضعیت صفحات، نحوه مونتاژ و شرایط بهره‌برداری است.

بیشتر بخوانید: تفاوت مبدل صفحه ای گسکت دار و لحیمی؛ کدام انتخاب بهتری است؟

روش های تشخیص نشتی در مبدل حرارتی گسکت دار و راهکارهای مهندسی برای جلوگیری از تکرار آن

در بسیاری از کارخانه‌ها، زمانی که نشتی در مبدل حرارتی گسکت دار مشاهده می‌شود، تعمیرات بلافاصله آغاز می‌شود؛ اما یک اصل مهم در مهندسی نگهداری و تعمیرات وجود دارد:

«هیچ نشتی نباید بدون شناسایی علت اصلی تعمیر شود.»

اگر تنها محل خروج سیال ترمیم شود و عامل اصلی خرابی باقی بماند، احتمال تکرار نشتی بسیار بالا خواهد بود. به همین دلیل، در صنایع نفت، پتروشیمی، نیروگاهی و غذایی، پیش از هرگونه تعمیر، مجموعه‌ای از آزمون‌ها و بازرسی‌های فنی انجام می‌شود تا منشأ واقعی مشکل مشخص گردد.

در این بخش، مهم‌ترین روش‌های تشخیص نشتی، آزمون‌های استاندارد، برنامه‌های نگهداری پیشگیرانه و روش‌های جلوگیری از نشتی را بررسی می‌کنیم.در مقابل مبدل های گسکت دار، مبدل‌های بریز ساختار کاملاً بسته دارند و صفحات آن‌ها با لحیم‌کاری به یکدیگر متصل شده‌اند. به همین دلیل روش تشخیص خرابی و تعمیر آن‌ها متفاوت است. شناخت تفاوت مبدل حرارتی صفحه ای گسکت دار و بریز برای انتخاب صحیح تجهیزات اهمیت دارد.

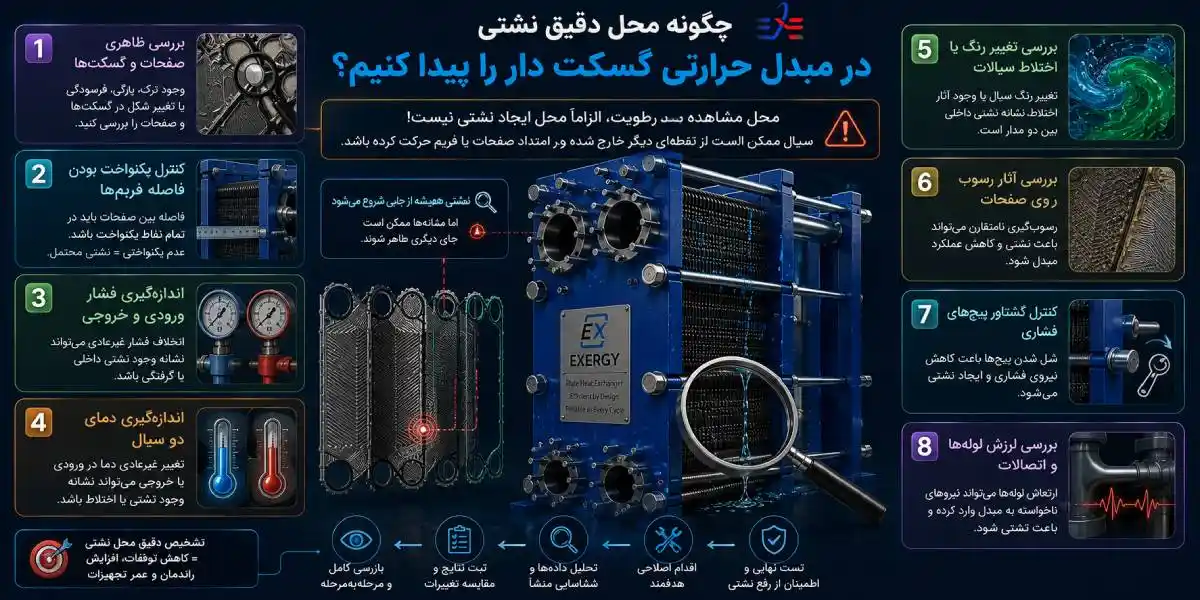

چگونه محل دقیق نشتی در مبدل حرارتی گسکت دار را پیدا کنیم؟

یکی از اشتباهات رایج این است که محل مشاهده رطوبت، همان محل ایجاد نشتی فرض شود. در عمل، سیال ممکن است از نقطه‌ای دیگر خارج شده و در امتداد صفحات یا فریم حرکت کرده باشد.

برای تشخیص صحیح، باید موارد زیر به‌ترتیب بررسی شوند:

• بررسی ظاهری صفحات و گسکت‌ها

• کنترل یکنواخت بودن فاصله فریم‌ها

• اندازه‌گیری فشار ورودی و خروجی

• اندازه‌گیری دمای دو سیال

• بررسی تغییر رنگ یا اختلاط سیالات

• بررسی آثار رسوب روی صفحات

• کنترل گشتاور پیچ‌های فشاری

• بررسی لرزش لوله‌ها و اتصالات

چک لیست اولیه عیب یابی نشتی

آزمون هیدرواستاتیک (Hydrostatic Test)

یکی از مطمئن‌ترین روش‌ها برای بررسی نشتی خارجی، آزمون هیدرواستاتیک است. در این روش، تجهیز با آب پر شده و فشار آن به‌آرامی تا مقدار مشخصی بالاتر از فشار کاری افزایش می‌یابد تا هرگونه نشتی، ضعف آب بندی یا آسیب ساختاری مشخص شود.

این تست در بررسی سلامت مبدل حرارتی چیلر نیز اهمیت زیادی دارد؛ زیرا هرگونه نشتی در بخش انتقال حرارت چیلر می‌تواند باعث کاهش راندمان سرمایشی، اختلاط سیالات، افزایش فشار کاری سیستم و ایجاد آسیب به سایر اجزای مدار شود. انجام آزمون هیدرواستاتیک مطابق دستورالعمل سازنده، یکی از مراحل مهم کنترل کیفیت، تعمیرات اساسی و سرویس دوره‌ای مبدل های حرارتی مورد استفاده در سیستم های چیلر است.

اگر در این شرایط، نشتی مشاهده شود، محل خرابی به‌راحتی قابل شناسایی خواهد بود.

مزایای این آزمون:

• دقت بالا

• هزینه پایین

• ایمنی مناسب

• قابلیت تشخیص اغلب نشتی‌های خارجی

محدودیت آن این است که نشتی‌های بسیار ریز یا برخی نشتی‌های داخلی ممکن است به‌سادگی قابل تشخیص نباشند.

آزمون فشار (Pressure Test)

در این روش، فشار سیستم در مدت‌زمان مشخص پایش می‌شود. اگر بدون وجود مصرف یا تخلیه، فشار کاهش یابد، احتمال وجود نشتی مطرح است.

فرمول نرخ افت فشار:

نام فرمول:

Pressure Loss Rate

PLR = (P₁ − P₂) / t

که در آن:

• PLR : نرخ افت فشار

• P₁ : فشار اولیه

• P₂ : فشار نهایی

• t : زمان آزمون

هرچه نرخ افت فشار بیشتر باشد، احتمال وجود نشتی یا ضعف آب‌بندی افزایش می‌یابد.

آزمون خلأ (Vacuum Test)

در برخی کاربردهای حساس، به‌ویژه صنایع دارویی و غذایی، از آزمون خلأ استفاده می‌شود.

در این روش، فشار داخل مبدل کاهش داده می‌شود و سپس تغییرات فشار در طول زمان بررسی می‌شود.

مزایا:

• تشخیص ریزنشتی‌ها

• مناسب برای تجهیزات حساس

• دقت بسیار بالا

آزمون مایع نافذ (Dye Penetrant Test)

اگر احتمال ترک یا آسیب در صفحات وجود داشته باشد، آزمون مایع نافذ می‌تواند محل دقیق ترک را مشخص کند.

مراحل اجرا:

1. تمیزکاری سطح

2. اعمال مایع نافذ

3. زمان نفوذ

4. پاک‌سازی سطح

5. استفاده از آشکارساز

6. مشاهده محل ترک

این روش برای شناسایی ترک‌های سطحی بسیار مؤثر است، اما برای تشخیص خوردگی داخلی کاربرد محدودی دارد.

اجرای برنامه منظم سرویس، کنترل شرایط کاری و بررسی دوره‌ای قطعات مصرفی باعث افزایش عمر دستگاه می‌شود. رعایت اصول نگهداری مبدل حرارتی صفحه ای یکی از مهم‌ترین اقدامات پیشگیرانه برای جلوگیری از خرابی‌های ناگهانی است.

مقایسه روش های تشخیص نشتی

چگونه نشتی داخلی را تشخیص دهیم؟

نشتی داخلی معمولاً خطرناک‌تر از نشتی خارجی است؛ زیرا ممکن است تا مدت‌ها قابل مشاهده نباشد و تنها از طریق تغییر عملکرد سیستم آشکار شود.

علائم رایج عبارت‌اند از:

• اختلاط دو سیال

• تغییر رنگ سیال

• افزایش هدایت الکتریکی

• کاهش راندمان انتقال حرارت

• افت فشار غیرعادی

• تغییر دمای خروجی

• آلودگی محصول نهایی

• تغییر کیفیت فرآیند

در صنایع غذایی و دارویی، حتی یک نشتی بسیار کوچک می تواند باعث آلودگی محصول و توقف کامل تولید شود.در بسیاری از موارد، قبل از مشاهده نشتی، نشانه‌هایی مانند کاهش ظرفیت انتقال حرارت، افزایش افت فشار یا تغییر دمای خروجی دیده می‌شود. بررسی علائم افت عملکرد مبدل حرارتی صفحه ای می‌تواند به شناسایی زودهنگام مشکل کمک کند.

برنامه نگهداری پیشگیرانه (Preventive Maintenance)

بیشتر نشتی‌های مبدل حرارتی گسکت دار با اجرای یک برنامه نگهداری منظم قابل پیشگیری هستند.

برنامه پیشنهادی:

نکته: بازه تعویض گسکت به دما، فشار، نوع سیال، تعداد سیکل‌های کاری و توصیه سازنده بستگی دارد و ممکن است در برخی کاربردها کوتاه‌تر یا بلندتر باشد.

مهم ترین اقدامات برای جلوگیری از نشتی

پیشگیری همواره کم هزینه تر از تعمیر است. این موضوع در تمام تجهیزات انتقال حرارت، از جمله مبدل حرارتی لوله ای و مبدل‌های صفحه‌ای، اهمیت زیادی دارد؛ زیرا بی‌توجهی به اصول نگهداری می تواند باعث کاهش راندمان، افزایش مصرف انرژی و ایجاد توقف‌های ناخواسته در فرآیند تولید شود.

مهم ترین اقدامات عبارت‌اند از:

• انتخاب صحیح متریال گسکت

• رعایت فشار طراحی

• جلوگیری از شوک حرارتی

• کنترل کیفیت آب

• اجرای شست‌وشوی دوره‌ای (CIP یا روش‌های مناسب)

• استفاده از گشتاور استاندارد

• شماره‌گذاری صفحات هنگام باز کردن

• استفاده از قطعات اصلی

• کنترل ارتعاش لوله‌ها

• آموزش اپراتورها

فرمول محاسبه درصد کاهش راندمان ناشی از نشتی

که در آن:

• Qdesign : ظرفیت طراحی

• Qactual : ظرفیت واقعی انتقال حرارت

هرچه اختلاف این دو مقدار بیشتر باشد، احتمال وجود رسوب، گرفتگی یا نشتی افزایش می‌یابد.

فرمول محاسبه راندمان مبدل

که در آن:

• η : راندمان مبدل

• Qactual : ظرفیت واقعی

• Qdesign : ظرفیت طراحی

کاهش راندمان، یکی از اولین شاخص‌های هشداردهنده برای بررسی وضعیت آب‌بندی و سلامت مبدل است.

بیشتر بخوانید: چرا مبدل های بریز قابل باز شدن نیستند؟

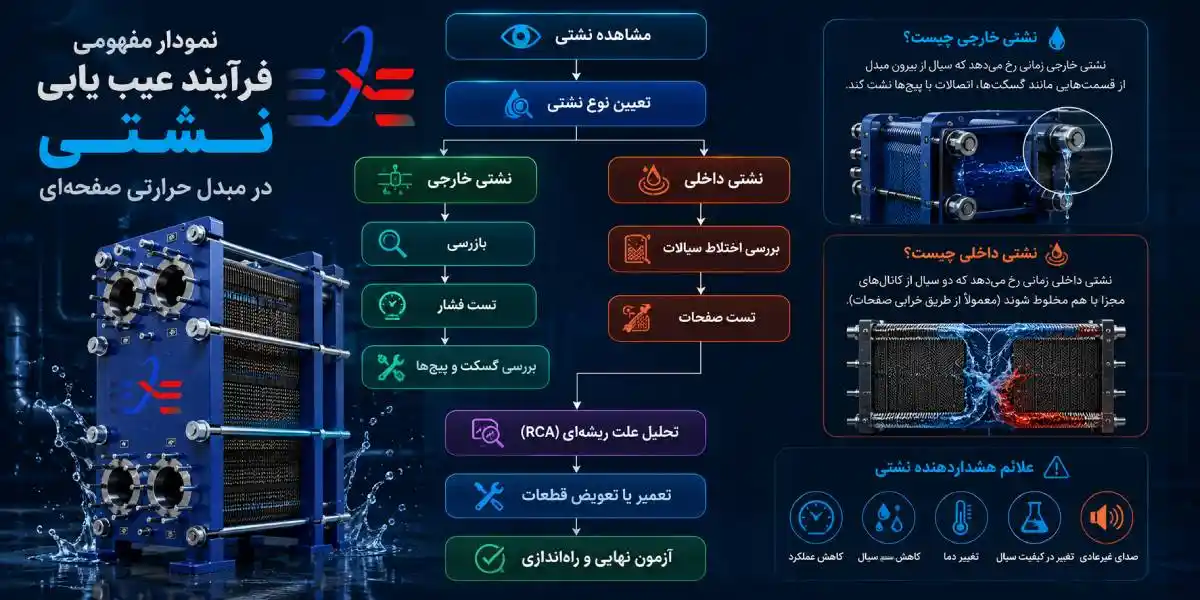

نمودار مفهومی فرآیند عیب یابی نشتی

ماتریس اولویت اقدامات پیشگیرانه

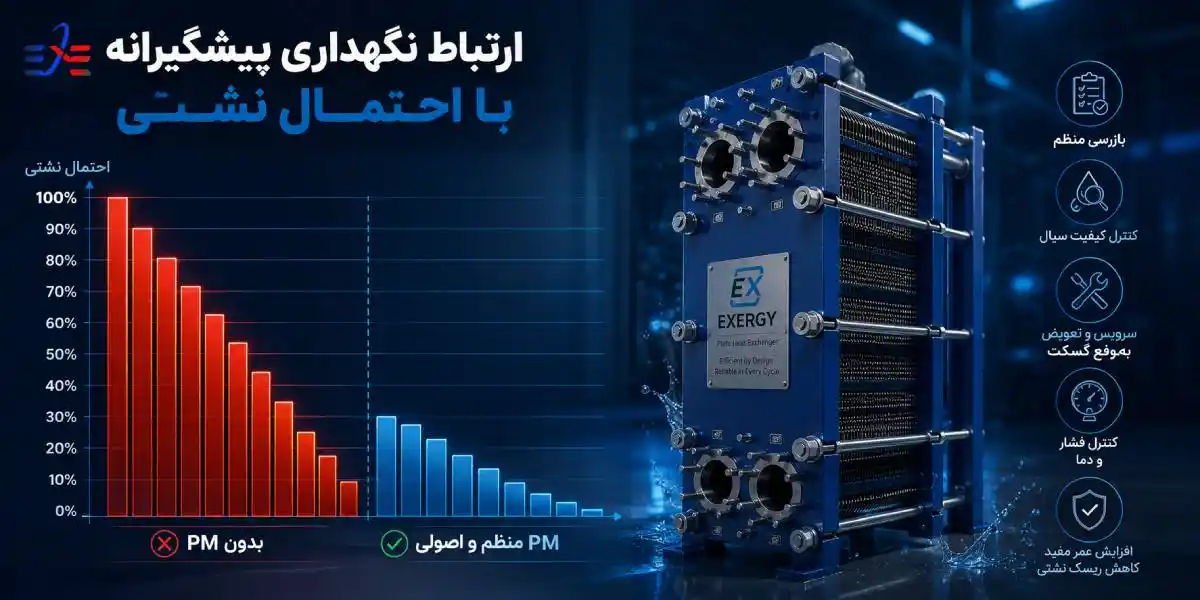

نمودار ارتباط نگهداری پیشگیرانه با احتمال نشتی

تشخیص صحیح نشتی در مبدل حرارتی گسکت دار تنها به مشاهده محل خروج سیال محدود نمی‌شود. یک رویکرد مهندسی، شامل بازرسی ظاهری، آزمون‌های فشار و هیدرواستاتیک، ارزیابی وضعیت صفحات، بررسی عملکرد گسکت‌ها و تحلیل داده‌های بهره‌برداری است. اجرای برنامه نگهداری پیشگیرانه، پایش مستمر فشار و دما، استفاده از قطعات استاندارد و آموزش صحیح اپراتور چیلر می‌تواند بخش قابل توجهی از نشتی‌ها را پیش از تبدیل شدن به خرابی‌های پرهزینه، شناسایی و کنترل کند.

چه زمانی تعمیر مبدل حرارتی گسکت دار منطقی است؟

همه نشتی‌ها به معنای پایان عمر مبدل نیستند. در بسیاری از موارد، با تعویض گسکت، اصلاح گشتاور پیچ‌ها یا شست‌وشوی اصولی، می‌توان عملکرد مبدل را به شرایط مطلوب بازگرداند.

تعمیر معمولاً زمانی گزینه مناسبی است که:

• صفحات سالم باشند.

• خوردگی عمیق وجود نداشته باشد.

• فریم تغییر شکل نداده باشد.

• نشتی محدود به آب‌بندی باشد.

• هزینه تعمیر به‌مراتب کمتر از تعویض کامل تجهیز باشد.

چه زمانی تعویض مبدل بهترین تصمیم است؟

در برخی شرایط، ادامه تعمیرات نه‌تنها اقتصادی نیست، بلکه ریسک توقف تولید را نیز افزایش می‌دهد.

تعویض کامل معمولاً در شرایط زیر توصیه می‌شود:

• سوراخ شدن صفحات در چندین نقطه

• ترک‌خوردگی فریم

• خوردگی گسترده صفحات

• نبود قطعات یدکی استاندارد

• کاهش شدید راندمان انتقال حرارت

• افزایش مکرر هزینه‌های تعمیرات

• پایان عمر طراحی تجهیز

جدول مقایسه تعمیر و تعویض مبدل حرارتی صفحه ای واشردار

اشتباهات رایج که باعث تکرار نشتی می‌شوند

بررسی پروژه‌های صنعتی نشان می‌دهد که بسیاری از نشتی‌های تکرارشونده، ناشی از خطاهای انسانی یا تصمیم‌های نادرست در فرآیند تعمیر هستند. این موضوع به‌ویژه در مبدل حرارتی صفحه‌ای  اهمیت زیادی دارد، زیرا در مدل‌های مبدل حرارتی صفحه ای بریز به دلیل ساختار آب‌بندی دائمی، امکان تعویض گسکت یا باز کردن صفحات وجود ندارد و در صورت بروز نشتی، معمولاً نیاز به تعمیرات تخصصی یا تعویض کامل مبدل خواهد بود. در مقابل، در مبدل‌های گسکت‌دار، رعایت اصول صحیح تعمیر و نگهداری می‌تواند از تکرار نشتی جلوگیری کند.رایج‌ترین اشتباهات عبارت‌اند از:

• تعویض گسکت بدون بررسی علت اصلی

• استفاده از گسکت غیراستاندارد

• سفت کردن نامتقارن پیچ‌های فشاری

• استفاده از چسب نامناسب

• بی‌توجهی به رسوب داخل صفحات

• راه‌اندازی ناگهانی سیستم با سیال داغ

• استفاده از فشار بالاتر از مقدار طراحی

• اختلاط صفحات با مدل‌های متفاوت

• نادیده گرفتن خوردگی صفحات

• حذف برنامه نگهداری پیشگیرانه

چک لیست مهندسی مبدل حرارتی صفحه ای قبل از راه اندازی مجدد

فرمول محاسبه هزینه سالانه ناشی از نشتی

گاهی هزینه واقعی نشتی، بسیار بیشتر از هزینه تعویض گسکت است؛ زیرا توقف تولید، مصرف انرژی و کاهش کیفیت محصول نیز باید در نظر گرفته شوند.

نام فرمول:

Annual Leakage Cost

ALC = Crepair + Cdowntime + Cenergy + Cproduct_loss

تعریف پارامترها:

• ALC : هزینه سالانه ناشی از نشتی

• Crepair : هزینه تعمیر

• Cdowntime : هزینه توقف تولید

• Cenergy : هزینه انرژی تلف‌شده

• Cproduct_loss : هزینه کاهش یا از دست رفتن محصول

فرمول محاسبه نرخ تکرار نشتی

تعریف پارامترها:

• LF : تعداد نشتی در سال

• Number of Leakages : تعداد دفعات نشتی

• Operating Year : مدت بهره‌برداری (سال)

اگر مقدار LF هر سال افزایش پیدا کند، باید علت ریشه‌ای در طراحی، بهره‌برداری یا نگهداری بررسی شود.

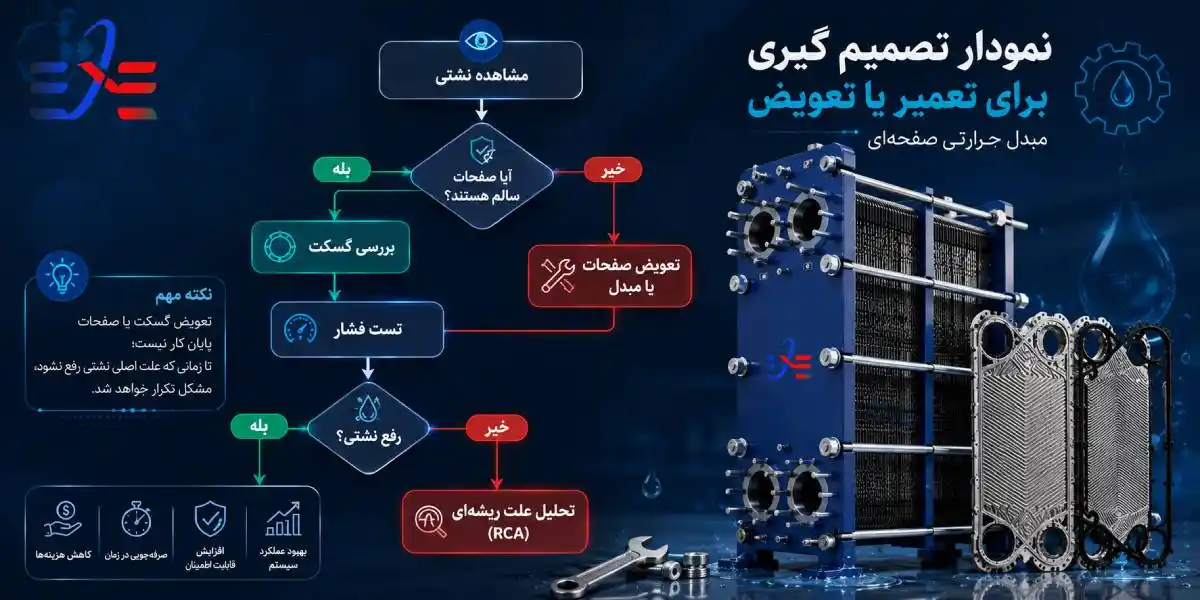

نمودار تصمیم گیری برای تعمیر یا تعویض مبدل حرارتی صفحه ای واشردار

نشتی در مبدل حرارتی گسکت دار، بیش از آنکه یک خرابی ساده باشد، نشانه‌ای از وجود یک یا چند مشکل در طراحی، نصب، شرایط بهره‌برداری یا نگهداری است. تمرکز صرف بر تعویض گسکت، بدون بررسی فشار کاری، دمای سیال، وضعیت صفحات، کیفیت آب و نحوه مونتاژ، معمولاً تنها یک راه‌حل موقت خواهد بود.

بهترین رویکرد، اجرای یک فرآیند منظم شامل بازرسی دوره‌ای، پایش عملکرد، استفاده از قطعات استاندارد، رعایت دستورالعمل‌های سازنده و تحلیل علت ریشه‌ای هر نشتی است. رعایت این اصول در بهره‌برداری از مبدل حرارتی صفحه ای، علاوه بر افزایش عمر تجهیز، موجب کاهش توقف‌های ناخواسته، کاهش مصرف انرژی، حفظ راندمان انتقال حرارت و پایداری فرآیند تولید در واحدهای صنعتی خواهد شد.

سوالات متداول درباره دلایل نشتی مبدل حرارتی صفحه ای واشردار(FAQ)
