مبدل حرارتی صفحه ای چیست؟ بررسی کامل عملکرد، انواع و کاربردهای صنعتی

اگر امروز در صنایع غذایی، دارویی، پتروشیمی، نیروگاه ها، ساختمان های بزرگ، سیستم های تهویه مطبوع یا خطوط تولید پیشرفته قدم بگذارید، احتمال بسیار زیادی وجود دارد که یکی از مهم ترین تجهیزات انتقال حرارت، یک مبدل حرارتی صفحه ای باشد. این تجهیز به دلیل راندمان بسیار بالا، ابعاد فشرده، قابلیت تعمیر و نگهداری مناسب و مصرف انرژی کمتر، طی سال های اخیر جایگاه ویژه ای در پروژه های صنعتی و ساختمانی پیدا کرده است.

با وجود محبوبیت بالای این تجهیز، هنوز بسیاری از مدیران پروژه، کارفرمایان و حتی برخی مهندسان تازه کار هنگام انتخاب یک مبدل حرارتی صفحه ای با پرسش های مهمی روبه رو هستند؛ اینکه این مبدل دقیقاً چگونه کار می کند، چه تفاوتی با سایر مبدل های حرارتی دارد، چه زمانی می تواند گزینه مناسبی باشد و چه عواملی بر عملکرد آن تأثیر می گذارند.

در این راهنمای جامع تلاش کرده ایم تمامی این پرسش ها را با نگاهی مهندسی و کاربردی و بر پایه اصول انتقال حرارت و بهره برداری صنعتی بررسی کنیم تا در پایان مقاله بتوانید با دیدی کامل نسبت به انتخاب، طراحی و بهره برداری از مبدل های حرارتی صفحه ای تصمیم بگیرید.

پاسخ کوتاه

مبدل حرارتی صفحه ای یک تجهیز انتقال حرارت فشرده است که دو سیال را در کانال های جداگانه از هم عبور می دهد و انرژی حرارتی را از طریق صفحات فلزی منتقل می کند. نوع صفحات، آرایش جریان، جنس متریال، نوع گسکت، دبی، دما، فشار و افت فشار مجاز، همگی در عملکرد و انتخاب آن اثر دارند.

در این مقاله:

• ساختار و نحوه کار مبدل حرارتی صفحه ای را بررسی می کنیم.

• تفاوت مدل های واشردار، بریز، جوشی و نیمه جوشی را توضیح می دهیم.

• معیارهای متریال، رسوب، افت فشار، تعمیرات و نگهداری را بررسی می کنیم.

• مسیر انتخاب مهندسی را از اطلاعات فرآیندی تا ارزیابی عملکرد توضیح می دهیم.

• برای موضوعات تخصصی تر، به مقالات مرتبط و صفحه محصول مناسب لینک می دهیم.

مبدل حرارتی صفحه ای چیست؟

مبدل حرارتی صفحه ای تجهیزی برای انتقال انرژی حرارتی میان دو سیال است که بدون اختلاط مستقیم آن ها، گرما را با راندمان بسیار بالا منتقل می کند. این انتقال حرارت از طریق صفحات فلزی نازک و موج داری انجام می شود که در کنار یکدیگر قرار گرفته اند و مسیرهای مجزایی برای عبور سیال گرم و سرد ایجاد می کنند.

در این ساختار، دو سیال در کانال های متناوب حرکت می کنند. گرمای سیال گرم از دیواره فلزی صفحات عبور کرده و به سیال سرد منتقل می شود. به دلیل ضخامت بسیار کم صفحات و طراحی ویژه آن ها، مقاومت حرارتی کاهش یافته و انتقال انرژی با سرعت بالایی انجام می شود.

در عمل، کیفیت طراحی و ساخت روی عملکرد و عمر تجهیز اثر مستقیم دارد. دقت در طراحی صفحات، محاسبات انتقال حرارت، انتخاب متریال و کنترل کیفیت ساخت، عواملی هستند که باید در کنار شرایط واقعی فرآیند بررسی شوند.

چرا مبدل حرارتی صفحه ای تا این اندازه محبوب شده است؟

افزایش هزینه انرژی، محدودیت فضای نصب تجهیزات، نیاز به راندمان بیشتر و الزام صنایع به کاهش مصرف انرژی باعث شده است بسیاری از پروژه های جدید به سمت استفاده از مبدل های صفحه ای حرکت کنند.

در مقایسه با تجهیزات قدیمی تر، این مبدل ها قادرند سطح انتقال حرارت بسیار بزرگی را در حجم بسیار کوچکی ایجاد کنند. نتیجه این موضوع کاهش ابعاد تجهیزات، کاهش وزن سیستم، کاهش مصرف انرژی و افزایش بازده کل فرآیند است.

از طرف دیگر، بسیاری از مدل های مبدل حرارتی صفحه ای قابلیت افزایش ظرفیت در آینده را نیز دارند. به همین دلیل اگر ظرفیت خط تولید افزایش پیدا کند، معمولاً می توان با اضافه کردن تعدادی صفحه، ظرفیت مبدل را نیز افزایش داد؛ موضوعی که در بسیاری از صنایع یک مزیت اقتصادی بسیار مهم محسوب می شود.

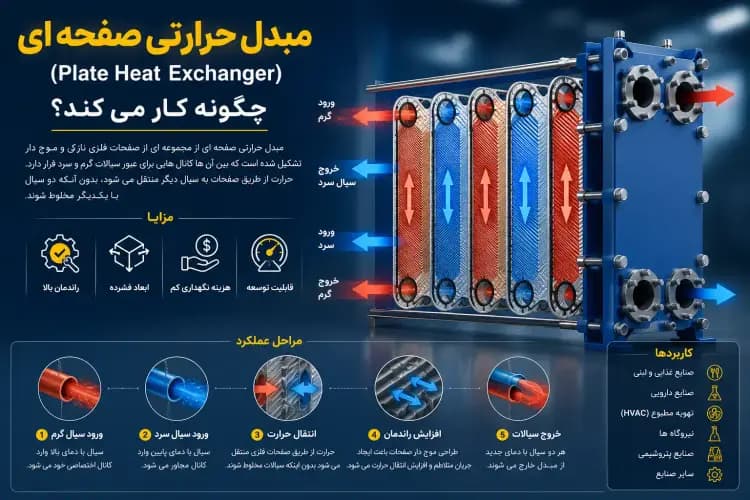

مبدل حرارتی صفحه ای چگونه کار می کند؟

اساس عملکرد این تجهیز بر انتقال حرارت غیرمستقیم است.

در داخل مبدل، صفحات فلزی نازک و موج دار به صورت متوالی در کنار یکدیگر قرار گرفته اند. میان هر دو صفحه یک کانال تشکیل می شود که سیال گرم از یک کانال و سیال سرد از کانال مجاور آن عبور می کنند. اگر هدف سیستم سیستم های گرمایشی باشد، انرژی حرارتی سیال داغ از طریق صفحات به سیال سرد منتقل شده و دمای آن را تا مقدار مورد نیاز افزایش می دهد، بدون آنکه دو سیال با یکدیگر مخلوط شوند.

این دو جریان هیچ گاه با یکدیگر تماس مستقیم ندارند، اما اختلاف دمای آن ها باعث انتقال انرژی از طریق دیواره فلزی صفحات می شود.

وجود شیارها و برجستگی های مهندسی شده روی صفحات، موجب ایجاد جریان متلاطم می شود که این موضوع ضریب انتقال حرارت را افزایش داده و بازده مبدل را به شکل قابل توجهی بهبود می بخشد.

مراحل انتقال حرارت در مبدل حرارتی صفحه ای

فرآیند انتقال حرارت را می توان در چند مرحله ساده خلاصه کرد:

اجزای اصلی مبدل حرارتی صفحه ای

عملکرد صحیح این تجهیز حاصل همکاری مجموعه ای از قطعات مکانیکی است که هر یک وظیفه مشخصی بر عهده دارند.

صفحات انتقال حرارت

مهم ترین بخش دستگاه صفحات فلزی هستند که معمولاً از استنلس استیل یا تیتانیوم ساخته می شوند. طراحی هندسی این صفحات مهم ترین عامل در تعیین ظرفیت انتقال حرارت است.

قاب ثابت

تمام صفحات روی یک قاب فلزی مقاوم نصب می شوند که وظیفه نگهداری مجموعه را بر عهده دارد.

قاب متحرک

در بسیاری از مدل ها، قاب متحرک امکان باز شدن دستگاه و سرویس صفحات را فراهم می کند.

گسکت ها

در مدل های واشردار، گسکت ها مسیر حرکت سیالات را آب بندی کرده و از اختلاط آن ها جلوگیری می کنند.

اتصالات ورودی و خروجی

این اتصالات وظیفه انتقال سیالات به داخل و خارج از مبدل را بر عهده دارند و متناسب با ظرفیت سیستم انتخاب می شوند.

انواع الگوی صفحات در مبدل حرارتی صفحه ای

یکی از عوامل مؤثر بر عملکرد مبدل حرارتی صفحه ای، الگوی موج (Corrugation Pattern) صفحات است. طراحی این شیارها علاوه بر افزایش سطح انتقال حرارت، بر میزان افت فشار، شدت آشفتگی جریان و احتمال رسوب گذاری نیز تأثیر قابل توجه دارد. انتخاب الگوی مناسب به نوع سیال، دبی، ویسکوزیته و شرایط فرآیند بستگی دارد.

رایج ترین الگوهای صفحات عبارت اند از:

صفحات Chevron (هفتی یا V شکل)

در میان الگوهای مورد استفاده در مبدل های صفحه ای، این ساختار کاربرد گسترده ای دارد. این طراحی باعث ایجاد جریان متلاطم (Turbulent Flow) شده و ضریب انتقال حرارت را به میزان قابل توجهی افزایش می دهد. به همین دلیل در اغلب کاربردهای صنعتی، سیستم های گرمایشی، سرمایشی و صنایع غذایی از این نوع صفحات استفاده می شود.

صفحات Washboard

در این طراحی، کانال های جریان یکنواخت تر بوده و افت فشار نسبت به صفحات Chevron کمتر است. این ویژگی باعث می شود برای سیالات با ویسکوزیته بالاتر یا فرآیندهایی که محدودیت افت فشار دارند، گزینه مناسب تری باشند.

صفحات Free Flow

در این نوع، فاصله بین صفحات بیشتر است تا عبور سیالات حاوی ذرات معلق یا الیاف بدون ایجاد گرفتگی امکان پذیر باشد. صنایع غذایی، کاغذسازی، فاضلاب و برخی فرآیندهای شیمیایی از مهم ترین کاربردهای این طراحی هستند.

نسبت فشردگی (Compactness Ratio)؛ دلیل اصلی ابعاد کوچک مبدل های صفحه ای

یکی از شاخص های مهم در ارزیابی عملکرد مبدل های حرارتی، نسبت فشردگی (Compactness Ratio) است که میزان سطح انتقال حرارت ایجادشده در حجم اشغال شده توسط تجهیز را نشان می دهد.

این شاخص از رابطه زیر به دست می آید:

β = A / V

که در آن:

• A = سطح کل انتقال حرارت (m²)

• V = حجم اشغال شده توسط مبدل (m³)

هرچه مقدار این نسبت بیشتر باشد، مبدل می تواند در فضای کوچک تر، سطح انتقال حرارت بیشتری فراهم کند.

در انواع مبدل های حرارتی صفحه ای، مقدار این شاخص معمولاً به ۵۰۰ تا ۷۰۰ مترمربع بر مترمکعب می رسد؛ در حالی که در مبدل های پوسته و لوله این مقدار معمولاً کمتر از ۱۰۰ مترمربع بر مترمکعب است. به همین دلیل مبدل های صفحه ای با وجود ابعاد کوچک تر، ظرفیت انتقال حرارت بسیار بالاتری ارائه می کنند و در بسیاری از پروژه های صنعتی جایگزین مناسبی برای مبدل های سنتی محسوب می شوند. همچنین مبدل حرارتی هوا خنک در کاربردهای دیگری از انتقال حرارت به کار می رود.

ویژگی های منحصر به فرد مبدل حرارتی صفحه ای

آنچه این تجهیز را از بسیاری از مبدل های حرارتی متمایز می کند، مجموعه ای از ویژگی های فنی است که به طور مستقیم بر عملکرد سیستم تأثیر می گذارد.

بیشتر بخوانید: مقایسه مبدل های صفحه ای بریز و جوشی

در چه صنایعی از مبدل حرارتی صفحه ای استفاده می شود؟

امروزه این تجهیزات در طیف گسترده ای از صنایع و سامانه های حرارتی و برودتی استفاده می شوند.

مهم ترین کاربردها عبارت اند از:

• صنایع غذایی

• صنایع لبنی

• صنایع دارویی

• صنایع شیمیایی

• پتروشیمی

• پالایشگاه ها

• نیروگاه ها

• صنایع فولاد

• کارخانه های تولید نوشیدنی

• صنایع دریایی

• سیستم های HVAC

• چیلرها

• موتورخانه ساختمان ها

• استخرها

• صنایع کاغذسازی

• صنایع نساجی

در سامانه هایی که ساختار پره و لوله مناسب تر است، مبدل حرارتی رادیاتور - پره ای نیز در سبد تجهیزات انتقال حرارت قرار می گیرد.

برای مقایسه با ساختارهای دیگر، تفاوت های طراحی و فضای نصب را در نظر بگیرید.

تنوع این کاربردها نشان می دهد که مبدل حرارتی صفحه ای تنها یک تجهیز ساده نیست، بلکه بخشی کلیدی از بسیاری از فرآیندهای صنعتی مدرن محسوب می شود.

چرا راندمان مبدل حرارتی صفحه ای از بسیاری از مبدل ها بیشتر است؟

یکی از مهم ترین دلایل، نسبت بسیار بالای سطح انتقال حرارت به حجم دستگاه است.

در طراحی صفحات، تعداد زیادی شیار و برجستگی ایجاد می شود که باعث افزایش سطح مؤثر انتقال حرارت می شوند. این طراحی علاوه بر افزایش سطح تماس، موجب ایجاد آشفتگی کنترل شده در جریان سیال می شود.

در نتیجه:

• انتقال انرژی سریع تر انجام می شود.

• رسوب گذاری کاهش می یابد.

• اختلاف دمای موردنیاز کمتر می شود.

• مصرف انرژی سیستم کاهش پیدا می کند.

• راندمان کلی افزایش می یابد.

به همین دلیل در بسیاری از پروژه ها، مبدل صفحه ای زمانی بررسی می شود که فضای نصب محدود باشد و انتقال حرارت مؤثر در حجم کم موردنیاز باشد. البته راندمان واقعی فقط به نوع تجهیز وابسته نیست؛ طراحی متناسب با دبی، دما، خواص سیال، افت فشار مجاز و شرایط رسوب نیز نقش مهمی دارد.

مزایای اقتصادی استفاده از مبدل حرارتی صفحه ای

فراتر از عملکرد فنی، این تجهیز از نظر اقتصادی نیز مزایای قابل توجهی دارد.

کاهش مصرف انرژی، کاهش هزینه تعمیرات، امکان افزایش ظرفیت بدون تعویض کامل دستگاه، کاهش فضای موردنیاز برای نصب و افزایش عمر تجهیزات جانبی از جمله مهم ترین مزایای اقتصادی آن هستند.

در بسیاری از پروژه ها، انتخاب صحیح مبدل حرارتی صفحه ای می تواند هزینه های بهره برداری را در بلندمدت به شکل محسوسی کاهش دهد و بازگشت سرمایه را تسریع کند.

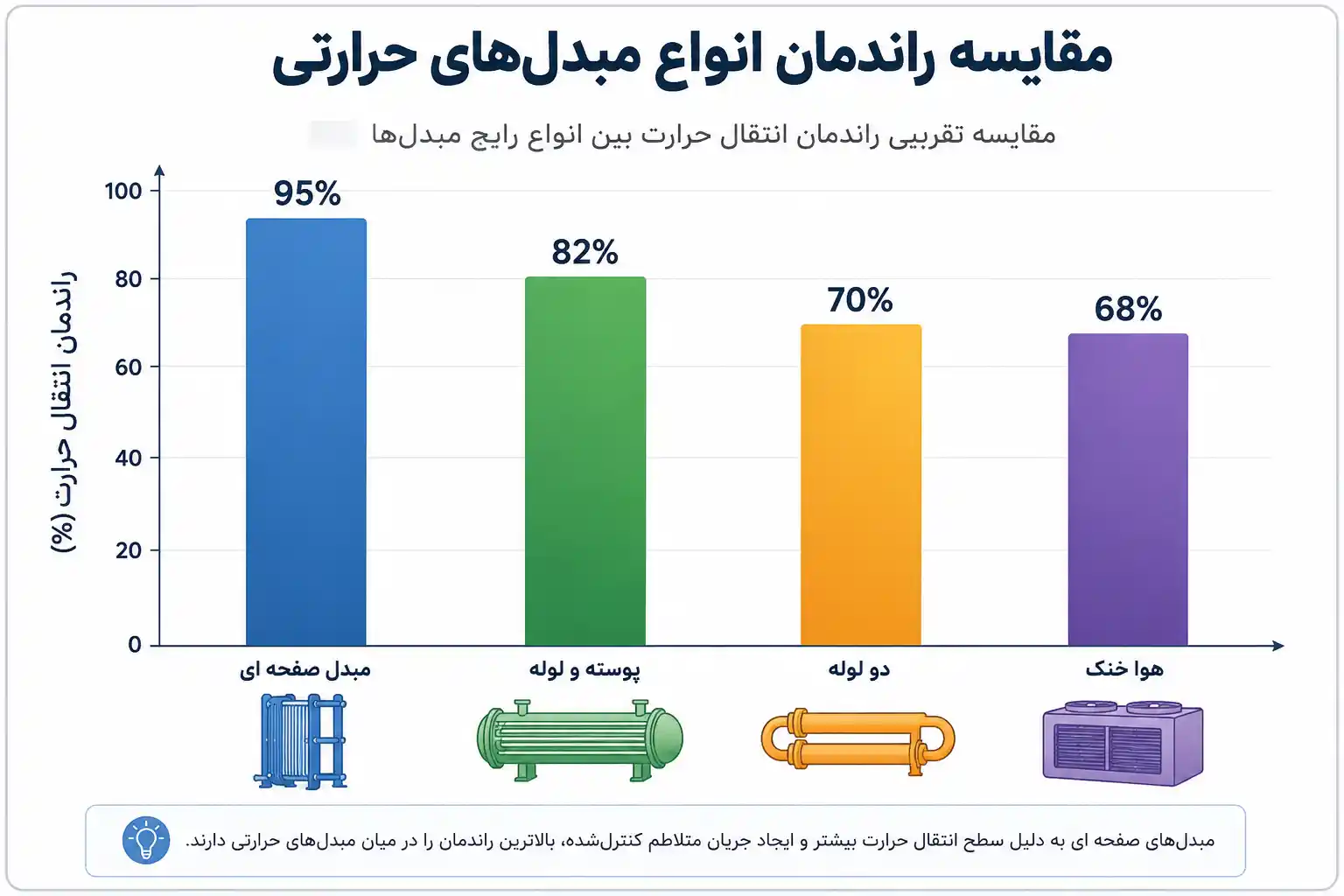

نمودار مقایسه راندمان انواع مبدل های حرارتی

انواع مبدل حرارتی صفحه ای، تفاوت ها، معیارهای انتخاب و کاربرد هر مدل در صنعت

در فاز اول با مفهوم، ساختار و اصول عملکرد مبدل حرارتی صفحه ای آشنا شدیم. اکنون زمان آن رسیده است که یکی از مهم ترین مباحث این حوزه را بررسی کنیم؛ یعنی شناخت انواع مبدل های حرارتی صفحه ای و انتخاب مناسب ترین مدل بر اساس شرایط واقعی پروژه.

یکی از اشتباهات رایج در بسیاری از پروژه های صنعتی این است که تصور می شود تمام مبدل های صفحه ای عملکرد یکسانی دارند. در حالی که تفاوت در نوع اتصال صفحات، جنس متریال، فشار طراحی، دمای کاری و قابلیت تعمیر، باعث می شود هر مدل برای کاربرد مشخصی مناسب باشد. انتخاب نادرست می تواند موجب افزایش هزینه های نگهداری، کاهش راندمان و حتی توقف فرآیند تولید شود.

انواع مبدل حرارتی صفحه ای بر اساس ساختار

از دیدگاه مهندسی، مبدل های صفحه ای به چهار گروه اصلی تقسیم می شوند که هر کدام ویژگی ها، مزایا و محدودیت های خاص خود را دارند.

همین تفاوت های ساختاری، دلیل اصلی انتخاب هر مدل برای یک کاربرد خاص است.

بیشتر مطالعه کنید: تحلیل انواع مبدل حرارتی صفحه ای و الزامات مهندسی در انتخاب و خرید

مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger)

این مدل شناخته شده ترین نوع مبدل حرارتی صفحه ای در جهان محسوب می شود.

در این طراحی، صفحات توسط واشرهای مخصوص آب بندی شده و بین قاب ثابت و متحرک فشرده می شوند. همین ساختار باعث می شود دستگاه در هر زمان قابل باز شدن، سرویس، شستشو و افزایش ظرفیت باشد.

مزایای این مدل عبارت اند از:

• امکان تعویض صفحات

• قابلیت تعویض گسکت ها

• شستشوی کامل داخلی

• افزایش ظرفیت با افزودن صفحات

• هزینه نگهداری پایین

• عمر کاری طولانی

به همین دلیل این مدل در کارخانه های لبنی، صنایع غذایی، داروسازی، سیستم های سرمایش و گرمایش، موتورخانه ها و خطوط تولید بیشترین کاربرد را دارد.

چه زمانی مبدل حرارتی صفحه ای واشردار می تواند گزینه مناسبی باشد؟

اگر پروژه شما دارای شرایط زیر باشد، معمولاً مدل واشردار می تواند گزینه مناسبی باشد:

• احتمال رسوب گذاری زیاد باشد.

• نیاز به سرویس دوره ای وجود داشته باشد.

• ظرفیت سیستم در آینده افزایش پیدا کند.

• توقف خط تولید هزینه بر باشد.

• کیفیت آب متغیر باشد.

در چنین شرایطی قابلیت باز شدن دستگاه یک مزیت بسیار ارزشمند خواهد بود.

مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger)

برای آشنایی دقیق تر با ساختار این مدل، مبدل حرارتی صفحه ای بریز چیست؟ را بخوانید.

در این مدل خبری از گسکت نیست.

تمام صفحات توسط آلیاژ مس یا نیکل در کوره خلأ به یکدیگر متصل می شوند و مجموعه ای کاملاً یکپارچه تشکیل می دهند.

نتیجه این طراحی عبارت است از:

• ابعاد بسیار کوچک

• تحمل فشار بالا

• وزن پایین

• عدم نیاز به پیچ و مهره

• عدم نشتی ناشی از خرابی واشر

به همین علت این مدل در تجهیزات تهویه مطبوع، پکیج ها، چیلرهای تراکمی، سیستم های تبرید و پمپ های حرارتی بسیار رایج است.

مزایا و محدودیت های مبدل حرارتی صفحه ای بریز

این مدل زمانی می تواند مناسب باشد که کیفیت سیال مناسب بوده و نیاز به سرویس مداوم وجود نداشته باشد. برای مقایسه ساختاری با مدل واشردار، مبدل حرارتی صفحه ای گسکت دار و بریز را بررسی کنید.

مبدل حرارتی صفحه ای جوشی

در صنایع سنگین معمولاً شرایط کاری بسیار سخت تر است.

دمای بالا، فشار زیاد و سیالات خورنده باعث می شود استفاده از گسکت امکان پذیر نباشد.

در این شرایط از مبدل حرارتی صفحه ای جوشی یا بریز استفاده می شود.

در این طراحی، صفحات به وسیله جوشکاری دائمی به یکدیگر متصل شده اند و دستگاه قادر است در شرایط بسیار سخت صنعتی عملکرد پایدار داشته باشد.

کاربردهای اصلی:

• پالایشگاه ها

• صنایع نفت و گاز

• صنایع فولاد

• صنایع پتروشیمی

• صنایع شیمیایی

• سیستم های انتقال روغن داغ

مبدل حرارتی صفحه ای نیمه جوشی

گاهی یکی از سیالات بسیار خورنده یا دارای فشار بالا است اما سیال دیگر شرایط معمولی دارد.

در چنین پروژه هایی از مدل نیمه جوشی استفاده می شود.

در این طراحی، بخشی از صفحات به یکدیگر جوش داده شده اند و بخش دیگر همچنان توسط گسکت آب بندی می شود.

این ساختار مزایای هر دو سیستم را تا حد زیادی حفظ می کند.

بیشترین کاربرد آن در سیستم های تبرید آمونیاکی، صنایع شیمیایی و خطوط انتقال مبرد است.

انتخاب جنس صفحات در مبدل حرارتی صفحه ای

یکی از مهم ترین تصمیمات مهندسی، انتخاب جنس صفحات است. برای جزئیات بیشتر، انتخاب متریال مبدل حرارتی را در کنار شرایط خوردگی و دمای کاری بررسی کنید.

انتخاب نادرست می تواند عمر تجهیز را به شدت کاهش دهد.

جدول زیر رایج ترین متریال ها را نشان می دهد.

بیشتر بخوانید: بررسی انتقال حرارت فشرده در مبدل های حرارتی صفحه ای جوشی

انتخاب جنس گسکت در مبدل حرارتی صفحه ای

واشرها نیز نقش مهمی در عملکرد دستگاه دارند.

چگونه مناسب ترین مبدل حرارتی صفحه ای را انتخاب کنیم؟

بسیاری از پروژه ها تنها بر اساس ظرفیت حرارتی تجهیز انتخاب می شوند؛ در حالی که این تنها یکی از پارامترهای طراحی است. برای برآورد اولیه، محاسبه ظرفیت مبدل حرارتی را نیز بررسی کنید.

در یک انتخاب مهندسی باید موارد زیر بررسی شوند:

• نوع سیال

• دمای ورودی

• دمای خروجی

• فشار کاری

• افت فشار مجاز

• احتمال رسوب

• فضای نصب

• قابلیت تعمیر

• هزینه نگهداری

• توسعه آینده پروژه

• شرایط محیط نصب

• کیفیت آب

هرچه این اطلاعات دقیق تر باشند، انتخاب نهایی نیز اقتصادی تر و مطمئن تر خواهد بود. برای کنترل اطلاعات ورودی، چک لیست انتخاب مبدل حرارتی صفحه ای را نیز بررسی کنید.

علاوه بر این، انتخاب مبدل باید با سایر تجهیزات سیستم نیز هماهنگ باشد. برای مثال، در سیستم های سرمایشی، عملکرد کندانسور چیلر تراکمی و مبدل حرارتی به یکدیگر وابسته است. اگر مبدل به درستی انتخاب نشود و افت فشار یا ظرفیت آن با شرایط طراحی همخوانی نداشته باشد، دمای تقطیر افزایش یافته، راندمان کندانسور چیلر تراکمی کاهش پیدا می کند و در نتیجه مصرف انرژی کمپرسور نیز بیشتر خواهد شد.

اشتباهات رایج در انتخاب مبدل حرارتی صفحه ای

در بسیاری از پروژه ها مشکلات نه از کیفیت تجهیزات، بلکه از انتخاب اشتباه ناشی می شود.

رایج ترین خطاها عبارت اند از:

• انتخاب ظرفیت کمتر از نیاز واقعی

• انتخاب ظرفیت بسیار بزرگ

• نادیده گرفتن کیفیت سیال

• بی توجهی به رسوب گذاری

• انتخاب اشتباه جنس صفحات

• انتخاب نامناسب گسکت

• عدم توجه به فضای تعمیرات

• در نظر نگرفتن توسعه آینده

• انتخاب صرفاً بر اساس قیمت

• بی توجهی به هزینه چرخه عمر تجهیز

در عمل، هزینه ناشی از این اشتباهات می تواند چندین برابر اختلاف قیمت اولیه دستگاه باشد.

بررسی کاربرد انواع مبدل حرارتی صفحه ای در صنایع مختلف

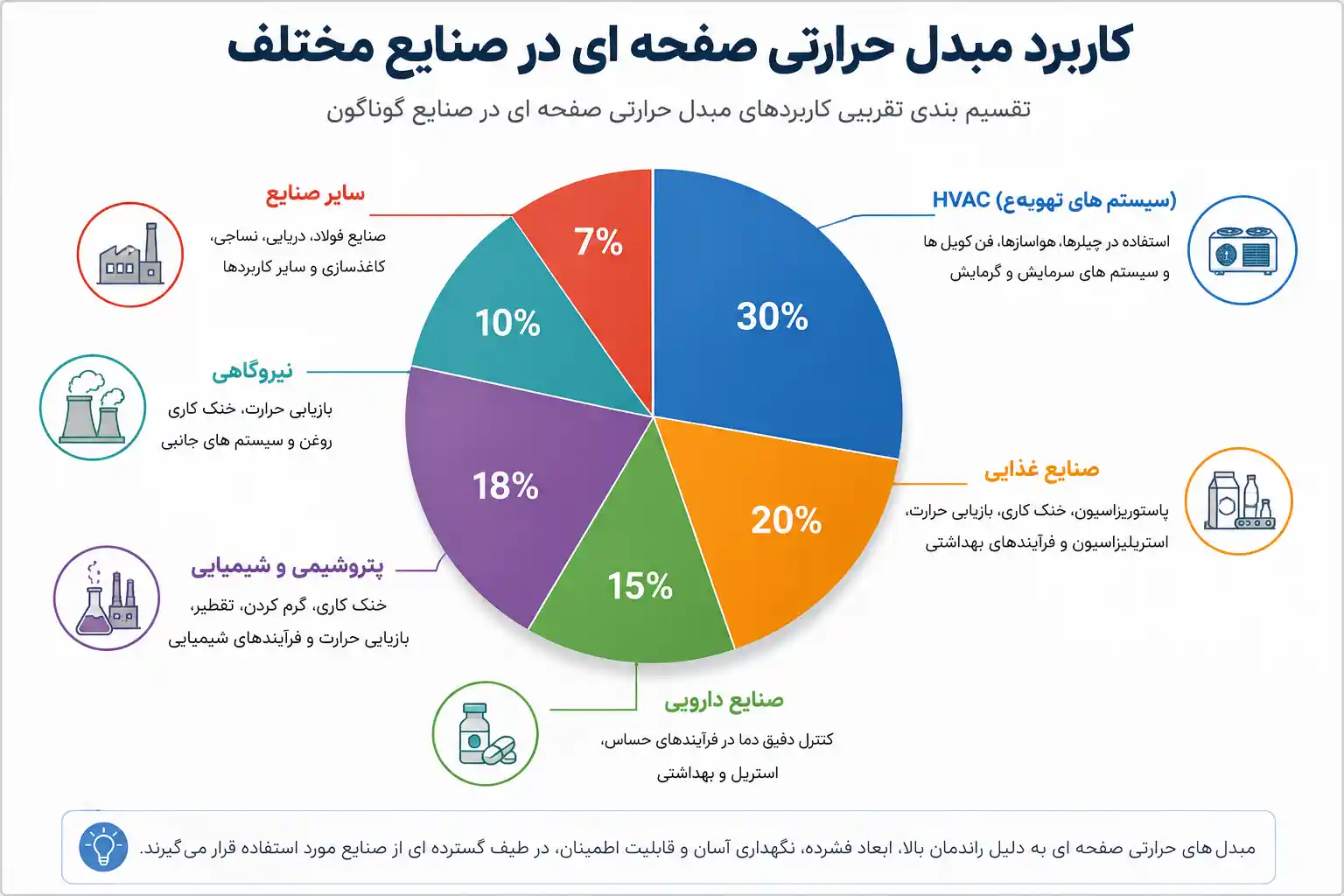

نمودار سهم کاربرد مبدل حرارتی صفحه ای در صنایع مختلف

نقش مبدل حرارتی صفحه ای در بهینه سازی مصرف انرژی

در پروژه های جدید، تنها انتخاب یک تجهیز کافی نیست؛ بلکه باید کل سیستم با هدف کاهش مصرف انرژی طراحی شود.

یک مبدل حرارتی صفحه ای که به درستی انتخاب شده باشد، می تواند:

• زمان رسیدن به دمای مطلوب را کاهش دهد.

• مصرف برق پمپ ها را کنترل کند.

• اتلاف انرژی را کاهش دهد.

• راندمان کل سیستم را افزایش دهد.

• هزینه بهره برداری سالانه را کاهش دهد.

• طول عمر تجهیزات جانبی را افزایش دهد.

به همین دلیل، این تجهیز یکی از ارکان اصلی طراحی سیستم های حرارتی و برودتی مدرن محسوب می شود.

طراحی، انتخاب، نگهداری و افزایش راندمان مبدل حرارتی صفحه ای در پروژه های صنعتی

تا این بخش از مقاله با ساختار، نحوه عملکرد و انواع مختلف مبدل حرارتی صفحه ای آشنا شدیم. اما آنچه در پروژه های واقعی باعث موفقیت یا شکست یک سیستم انتقال حرارت می شود، صرفاً انتخاب نوع مبدل نیست؛ بلکه نحوه طراحی، انتخاب ظرفیت، نصب صحیح، نگهداری اصولی و بهره برداری مهندسی از آن است.

برای چارچوب کامل تر طراحی و انتخاب، راهنمای مهندسی مبدل حرارتی صفحه ای را نیز ببینید.

در بسیاری از پروژه های صنعتی مشاهده می شود که تجهیز از یک برند معتبر خریداری شده، اما به دلیل انتخاب نادرست یا شرایط بهره برداری نامناسب، عملکرد مورد انتظار را ارائه نمی دهد. بنابراین، شناخت عوامل مؤثر بر راندمان و عمر مفید مبدل حرارتی صفحه ای برای هر مهندس، مشاور و کارفرما ضروری است.

چرا طراحی صحیح مبدل حرارتی صفحه ای اهمیت دارد؟

یک مبدل حرارتی صفحه ای زمانی می تواند با حداکثر بازده کار کند که از همان مرحله طراحی، تمام شرایط فرآیند به درستی در نظر گرفته شده باشد. اگر ظرفیت، جنس صفحات، نوع گسکت یا حتی آرایش جریان به درستی انتخاب نشود، تجهیز ممکن است از همان روز نخست با کاهش راندمان، افزایش افت فشار یا رسوب گذاری زودهنگام مواجه شود.

طراحی مهندسی تنها به معنی انتخاب یک تجهیز با ظرفیت مشخص نیست. در ادامه باید عواملی مانند نوع سیال، دمای کاری، فشار، میزان رسوب گذاری، کیفیت آب، محدودیت فضای نصب و شرایط بهره برداری آینده نیز بررسی شوند. برای محاسبات حرارتی دقیق تر، محاسبات حرارتی مبدل حرارتی صفحه ای نیز قابل استفاده است.

در فرآیند انتخاب، مقایسه با سایر تجهیزات انتقال حرارت نیز می تواند به تصمیم گیری دقیق تر کمک کند؛ زیرا هر نوع مبدل با توجه به شرایط کاری، مزایا و کاربردهای خاص خود را دارد.

هدف از طراحی صحیح، تنها انتقال حرارت نیست؛ بلکه دستیابی به بهترین عملکرد با کمترین مصرف انرژی، حداقل هزینه نگهداری و بیشترین طول عمر تجهیز است. یک طراحی اصولی باعث می شود مبدل حرارتی صفحه ای در شرایط واقعی پروژه، عملکرد پایدار و اقتصادی داشته باشد.

مهم ترین پارامترهای طراحی مبدل حرارتی صفحه ای

پیش از انتخاب هر مبدل، مهندس طراح باید اطلاعات کاملی از شرایط فرآیند در اختیار داشته باشد. هرچه این اطلاعات دقیق تر باشند، انتخاب نهایی نیز بهینه تر خواهد بود.

جدول زیر مهم ترین پارامترهای طراحی را نشان می دهد:

تجربه نشان داده است که هرچه اطلاعات اولیه پروژه کامل تر باشد، احتمال بروز مشکلات بهره برداری در آینده به شکل محسوسی کاهش پیدا می کند.

نقش کیفیت سیال در عملکرد مبدل حرارتی صفحه ای

یکی از عوامل تأثیرگذار بر عملکرد این تجهیزات، کیفیت سیالی است که در آن جریان دارد. سیالاتی که دارای ذرات معلق، سختی بالا یا ترکیبات خورنده هستند، می توانند به مرور زمان باعث تشکیل رسوب یا خوردگی در داخل صفحات شوند.

به همین دلیل، در پروژه هایی که از آب چاه، آب دریا یا سیالات صنعتی استفاده می شود، بررسی کیفیت سیال پیش از انتخاب مبدل اهمیت زیادی دارد.

نمونه هایی از تأثیر کیفیت سیال:

• آب با سختی بالا، احتمال تشکیل رسوب را افزایش می دهد.

• سیالات خورنده ممکن است به صفحات آسیب برسانند.

• ذرات جامد می توانند مسیرهای باریک بین صفحات را مسدود کنند.

• آلودگی های بیولوژیکی در برخی صنایع، نیاز به شستشوی دوره ای را افزایش می دهند.

به همین دلیل، هر خریدار مبدل حرارتی باید پیش از انتخاب تجهیز، آنالیز دقیقی از کیفیت سیال، میزان سختی آب، ترکیبات شیمیایی، دمای کاری و احتمال رسوب گذاری در اختیار طراح یا سازنده قرار دهد. این اطلاعات نقش تعیین کننده ای در انتخاب نوع مبدل حرارتی، جنس صفحات، متریال گسکت و ظرفیت مناسب دستگاه دارند و می توانند از بروز هزینه های سنگین تعمیرات و کاهش راندمان در آینده جلوگیری کنند.

رسوب گذاری در مبدل حرارتی صفحه ای؛ چرا اتفاق می افتد؟

رسوب گذاری یکی از رایج ترین چالش های بهره برداری از مبدل های حرارتی است. تفاوت رسوب سخت و نرم را می توانید در رسوب سخت و نرم در مبدل حرارتی صفحه ای ببینید. این پدیده زمانی رخ می دهد که املاح، ذرات یا ترکیبات موجود در سیال به مرور زمان روی سطح صفحات تجمع پیدا کنند.

در نتیجه:

• انتقال حرارت کاهش می یابد.

• افت فشار افزایش پیدا می کند.

• مصرف انرژی سیستم بیشتر می شود.

• دمای خروجی از مقدار طراحی فاصله می گیرد.

• نیاز به تعمیرات و شستشو افزایش می یابد.

رسوب گذاری اگر در زمان مناسب کنترل نشود، می تواند هزینه های بهره برداری را به طور قابل توجهی افزایش دهد.

علائم کاهش راندمان مبدل حرارتی صفحه ای

در بسیاری از پروژه ها، مبدل به تدریج دچار افت عملکرد می شود و این کاهش راندمان در ابتدا چندان محسوس نیست. شناخت علائم اولیه می تواند از توقف ناگهانی سیستم جلوگیری کند.

نشانه های رایج عبارت اند از:

• افزایش زمان رسیدن به دمای مطلوب

• کاهش ظرفیت سرمایش یا گرمایش

• افزایش مصرف انرژی

• افت فشار بیشتر از مقدار معمول

• کاهش اختلاف دمای واقعی نسبت به شرایط طراحی

• افزایش دفعات روشن و خاموش شدن تجهیزات جانبی

برای دسته بندی و تفسیر این نشانه ها، علائم افت عملکرد مبدل حرارتی صفحه ای نیز می تواند مفید باشد.

پایش مستمر این شاخص ها، امکان برنامه ریزی برای تعمیرات پیشگیرانه را فراهم می کند.

نگهداری اصولی مبدل حرارتی صفحه ای

هیچ تجهیز صنعتی بدون نگهداری مناسب نمی تواند عملکرد مطلوب خود را حفظ کند. مبدل حرارتی صفحه ای نیز از این قاعده مستثنی نیست.

در مورد محدودیت تعمیرپذیری مدل بریز، توضیح دقیق تر در مطلب چرا مبدل حرارتی صفحه ای بریز باز نمی شود؟ آمده است.

یک برنامه نگهداری حرفه ای معمولاً شامل موارد زیر است:

اجرای منظم این اقدامات، علاوه بر افزایش طول عمر تجهیز، از توقف های ناخواسته در فرآیند تولید جلوگیری می کند.

بیشتر بخوانید: بهینه سازی چند هدفه مبدل های حرارتی صفحه ای با استفاده از الگوریتم های هوشمند در سامانه های انتقال حرارت

روش های شستشوی مبدل حرارتی صفحه ای

با گذشت زمان، حتی در بهترین شرایط نیز مقداری رسوب روی صفحات تشکیل می شود. برای حفظ راندمان، باید از روش مناسب شستشو استفاده شود.

رایج ترین روش ها عبارت اند از:

شستشوی شیمیایی

در این روش، محلول های مخصوص رسوب زدایی بدون باز کردن مبدل در مدار گردش داده می شوند. این روش برای رسوبات سبک و متوسط مناسب است و زمان توقف سیستم را کاهش می دهد.

شستشوی مکانیکی

در مدل های واشردار، صفحات از دستگاه خارج شده و به صورت دستی یا با تجهیزات مناسب تمیز می شوند. این روش برای رسوبات شدید یا آلودگی های سخت کاربرد دارد.

انتخاب روش مناسب باید بر اساس نوع رسوب، جنس صفحات و شرایط فرآیند انجام شود.

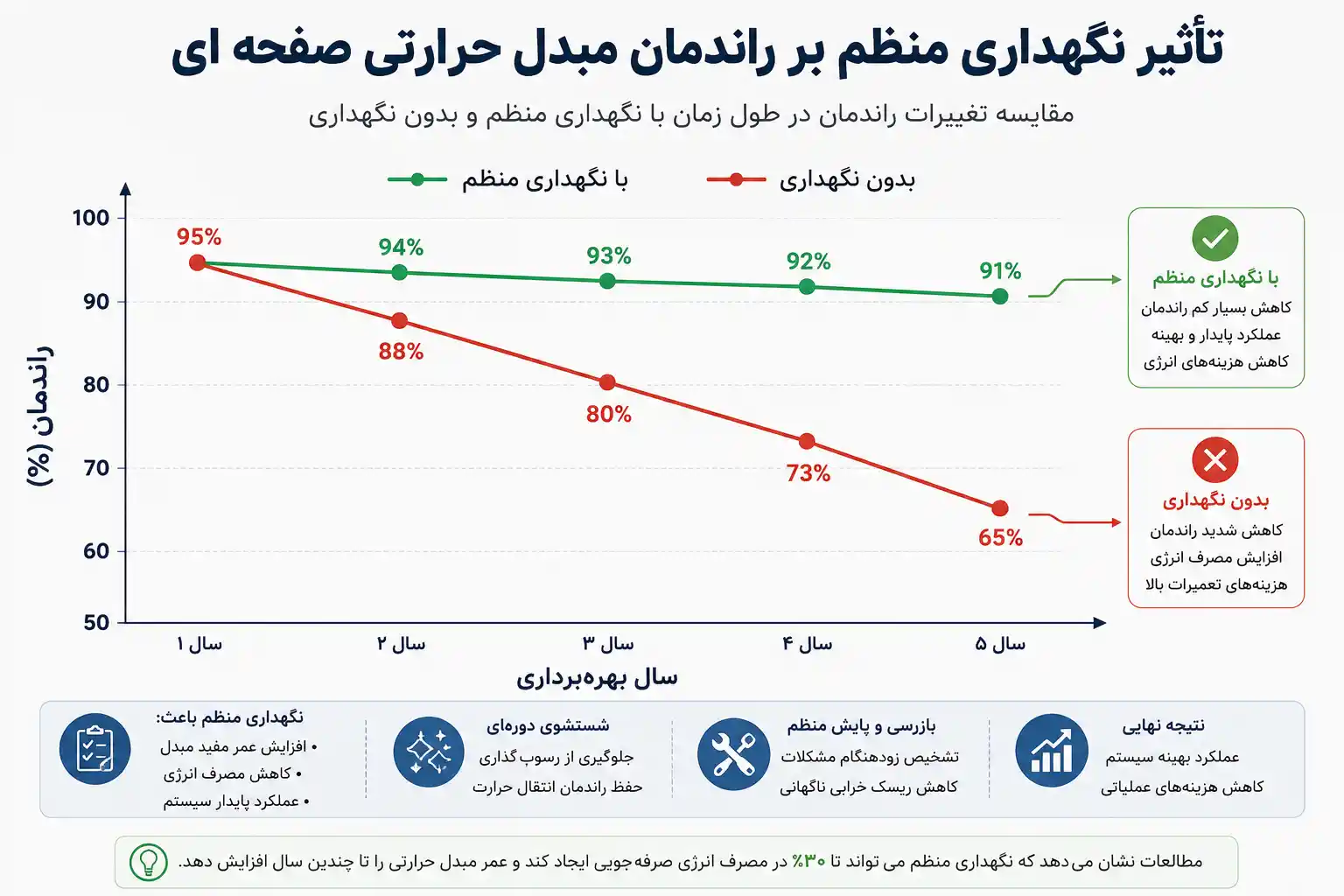

نمودار تأثیر نگهداری بر راندمان مبدل حرارتی صفحه ای

عوامل مؤثر بر طول عمر مبدل حرارتی صفحه ای

عمر مفید این تجهیزات تنها به کیفیت ساخت وابسته نیست، بلکه نحوه بهره برداری نیز نقش مهمی دارد.

عوامل مؤثر شامل موارد زیر هستند:

• کیفیت متریال صفحات

• انتخاب صحیح گسکت

• در محیط های خورنده، خوردگی مبدل حرارتی صفحه ای نیز باید در ارزیابی متریال و شرایط کاری بررسی شود. کیفیت سیال

• کنترل فشار و دما

• اجرای برنامه نگهداری

• شستشوی منظم

• نصب صحیح

• جلوگیری از شوک های حرارتی

• استفاده از قطعات اصلی در تعمیرات

در صورت رعایت این موارد، مبدل حرارتی صفحه ای می تواند سال ها با راندمان بالا در مدار باقی بماند.

خطاهای رایج در بهره برداری از مبدل حرارتی صفحه ای

بخش قابل توجهی از مشکلات این تجهیزات، ناشی از خطاهای انسانی یا بهره برداری نادرست است.

برخی از مهم ترین این خطاها عبارت اند از:

• راه اندازی ناگهانی سیستم با اختلاف دمای زیاد

• استفاده از سیال خارج از محدوده طراحی

• بی توجهی به نشتی های کوچک

• تأخیر در شستشوی دوره ای

• استفاده از مواد شیمیایی نامناسب برای رسوب زدایی

• سفت کردن بیش از حد پیچ های قاب

• جایگزینی گسکت با نمونه های غیراستاندارد

این موارد ممکن است در کوتاه مدت مشکل جدی ایجاد نکنند، اما در بلندمدت هزینه های تعمیرات را افزایش خواهند داد.

بیشتر بخوانید: انواع گسکت ها در مبدل های حرارتی صفحه ای

چه زمانی باید مبدل حرارتی صفحه ای تعویض شود؟

هرچند این تجهیزات عمر بالایی دارند، اما در برخی شرایط، تعویض آن ها اقتصادی تر از تعمیرات مکرر خواهد بود.

نشانه هایی که می توانند بیانگر زمان تعویض باشند:

• کاهش دائمی راندمان حتی پس از شستشو

• خوردگی گسترده صفحات

• آسیب دیدگی قاب یا اتصالات

• تکرار نشتی در بخش های مختلف

• نبود قطعات یدکی اصلی

• تغییر اساسی در نیازهای فرآیند و افزایش ظرفیت موردنیاز

در بسیاری از موارد، تعمیر گسکت مبدل حرارتی صفحه ای و سپس ارزیابی وضعیت مبدل حرارتی صفحه ای گسکت دار این مزیت را دارد که با تعویض گسکت ها یا افزودن و کاهش تعداد صفحات، می توان عملکرد آن را بازیابی یا ظرفیت آن را تا حدی افزایش داد. با این حال، اگر صفحات دچار آسیب شدید، خوردگی غیرقابل جبران یا خستگی مکانیکی شده باشند، یا هزینه تعمیرات و توقف تولید از ارزش تجهیز فراتر رود، تعویض کامل مبدل گزینه منطقی تری خواهد بود.

در نهایت، تصمیم برای تعویض باید بر اساس ارزیابی فنی، تحلیل هزینه چرخه عمر (Life Cycle Cost)، وضعیت قطعات و نیازهای آینده پروژه اتخاذ شود تا علاوه بر حفظ راندمان، هزینه های بهره برداری و نگهداری سیستم در بلندمدت به حداقل برسد.

چک لیست انتخاب و بهره برداری موفق از مبدل حرارتی صفحه ای

مقایسه، انتخاب و آینده فناوری مبدل حرارتی صفحه ای

بعد از آشنایی با ساختار، انواع، عملکرد و اصول نگهداری مبدل حرارتی صفحه ای، اکنون می توان با دیدی مهندسی این تجهیز را با سایر مبدل های حرارتی مقایسه کرد و معیارهای انتخاب صحیح را شناخت. در بسیاری از پروژه ها، تفاوت میان یک سیستم موفق و یک سیستم پرهزینه، تنها به انتخاب صحیح نوع مبدل حرارتی وابسته است.

هدف این بخش آن است که به مهندسان، مشاوران، مدیران پروژه و کارفرمایان کمک کند تا هنگام انتخاب یا طراحی سیستم، تصمیمی آگاهانه و مبتنی بر نیاز واقعی فرآیند بگیرند.

مقایسه مبدل حرارتی صفحه ای با سایر مبدل های حرارتی

برای مقایسه ساختاری، مبدل حرارتی پوسته و لوله را در کنار مبدل صفحه ای بررسی کنید.

هر نوع مبدل حرارتی برای شرایط مشخصی طراحی شده است و نمی توان یک تجهیز را برای تمام پروژه ها بهترین گزینه دانست. شناخت تفاوت ها، انتخاب را هدفمندتر می کند.

برای مقایسه ساختارهای لوله ای، مبدل حرارتی چند لوله ای نیز قابل بررسی است.

این مقایسه نشان می دهد که مبدل حرارتی صفحه ای در بسیاری از کاربردهای عمومی و صنعتی، به دلیل راندمان بالا و ابعاد فشرده، در بسیاری از کاربردها انتخاب می شود؛ اما در فرآیندهایی با فشار بسیار زیاد یا سیالات دارای ذرات جامد فراوان، ممکن است مبدل پوسته و لوله گزینه مناسب تری باشد.

بیشتر بخوانید: انتخاب مبدل حرارتی صفحه ای در موتورخانه

چه زمانی مبدل حرارتی صفحه ای می تواند گزینه مناسبی باشد؟

این تجهیز زمانی بیشترین کارایی را دارد که شرایط زیر برقرار باشد:

• محدودیت فضای نصب وجود داشته باشد.

• راندمان انتقال حرارت اهمیت بالایی داشته باشد.

• مصرف انرژی باید کاهش پیدا کند.

• امکان سرویس و شستشوی دوره ای موردنیاز باشد.

• پروژه قابلیت توسعه در آینده داشته باشد.

• اختلاف دمای سیالات نسبتاً کم باشد و نیاز به انتقال حرارت مؤثر وجود داشته باشد.

در چنین شرایطی، استفاده از مبدل حرارتی صفحه ای می تواند علاوه بر کاهش هزینه های عملیاتی، بازده کل سیستم را نیز افزایش دهد.

چه زمانی نباید از مبدل حرارتی صفحه ای استفاده کرد؟

هرچند این تجهیز مزایای فراوانی دارد، اما در برخی شرایط انتخاب آن توصیه نمی شود.

به عنوان مثال:

• زمانی که سیال دارای ذرات جامد درشت باشد.

• در فرآیندهایی که احتمال گرفتگی بسیار زیاد است.

• در کاربردهایی با فشار یا دمای خارج از محدوده طراحی مبدل.

• زمانی که کیفیت سیال به گونه ای است که رسوب گذاری شدید و مداوم ایجاد می کند و امکان نگهداری مناسب وجود ندارد.

در چنین پروژه هایی، انتخاب تجهیزات دیگر ممکن است از نظر اقتصادی و فنی منطقی تر باشد.

بیشتر بخوانید: طراحی و انتخاب مبدل حرارتی صفحه ای در کاربردهای صنعتی

چه اطلاعاتی پیش از انتخاب مبدل حرارتی صفحه ای لازم است؟

انتخاب این تجهیز نباید صرفاً بر اساس ظرفیت یا هزینه اولیه انجام شود. برای ساختار بریز، می توانید مبدل حرارتی صفحه ای بریز را برای مشخصات فنی و استعلام بررسی کنید. یک انتخاب مهندسی نیازمند بررسی هم زمان چندین عامل است.

پیش از خرید، به این پرسش ها پاسخ دهید:

• سیال مورد استفاده چیست؟

• آیا سیال خاصیت خورندگی دارد؟

• دمای کاری سیستم چقدر است؟

• فشار طراحی چقدر است؟

• کیفیت آب یا سیال چگونه است؟

• آیا امکان افزایش ظرفیت در آینده وجود دارد؟

• فضای نصب چه محدودیت هایی دارد؟

• آیا توقف سیستم برای تعمیرات قابل قبول است؟

• چه استانداردهایی باید رعایت شوند؟

پاسخ دقیق به این پرسش ها، احتمال انتخاب اشتباه را به حداقل می رساند.

اشتباهات رایج هنگام انتخاب مبدل حرارتی صفحه ای

بررسی پروژه های مختلف نشان می دهد که برخی اشتباهات بارها تکرار می شوند و هزینه های قابل توجهی به پروژه تحمیل می کنند.

مهم ترین این اشتباهات عبارت اند از:

• انتخاب مبدل صرفاً بر اساس قیمت.

• بی توجهی به کیفیت متریال صفحات.

• انتخاب گسکت نامناسب با نوع سیال.

• نادیده گرفتن فضای موردنیاز برای سرویس.

• در نظر نگرفتن توسعه آینده پروژه.

• انتخاب ظرفیت بیش از حد یا کمتر از نیاز واقعی.

• خرید تجهیزات بدون خدمات پس از فروش و تأمین قطعات.

به عنوان مثال، در سیستم های تبرید صنعتی، اگر مبدل حرارتی صفحه ای به عنوان بخشی از مدار آب سرد یا در ارتباط با اواپراتور چیلر به درستی انتخاب نشود، ممکن است دبی و افت فشار از مقادیر طراحی خارج شده و راندمان کل چیلر کاهش یابد. این موضوع علاوه بر افزایش مصرف انرژی، می تواند فشار بیشتری به کمپرسور وارد کرده و هزینه های نگهداری سیستم را افزایش دهد.

در بسیاری از پروژه ها، هزینه ناشی از این اشتباهات در طول عمر تجهیز، چندین برابر اختلاف قیمت اولیه خواهد بود. به همین دلیل، انتخاب مبدل باید بر اساس محاسبات مهندسی، شرایط واقعی بهره برداری و کیفیت ساخت انجام شود، نه صرفاً کمترین هزینه اولیه.

آینده فناوری مبدل حرارتی صفحه ای

صنعت انتقال حرارت نیز مانند بسیاری از حوزه های مهندسی، به سرعت در حال تحول است. تولیدکنندگان معتبر جهان در سال های اخیر تمرکز خود را بر افزایش راندمان، کاهش مصرف انرژی و توسعه مواد پیشرفته قرار داده اند.

از مهم ترین روندهای آینده می توان به موارد زیر اشاره کرد:

• صفحات با طراحی هیدرودینامیکی پیشرفته.

• استفاده از آلیاژهای مقاوم تر در برابر خوردگی.

• گسکت های با عمر طولانی تر.

• مبدل های هوشمند مجهز به حسگرهای پایش عملکرد.

• طراحی بهینه برای کاهش افت فشار.

• استفاده از فناوری های شبیه سازی پیشرفته در طراحی.

این پیشرفت ها باعث خواهد شد که مبدل های حرارتی صفحه ای در آینده، راندمان بالاتر و هزینه بهره برداری کمتری داشته باشند.

استانداردهای مهم در طراحی و ساخت مبدل حرارتی صفحه ای

در پروژه های صنعتی، رعایت استانداردهای معتبر بین المللی اهمیت زیادی دارد. این استانداردها کیفیت ساخت، ایمنی، عملکرد و قابلیت اطمینان تجهیز را تضمین می کنند.

برخی از استانداردهای شناخته شده عبارت اند از:

انتخاب تجهیزی که مطابق این استانداردها ساخته شده باشد، ریسک های فنی و عملیاتی را کاهش می دهد.

سوالات متداول درباره مبدل حرارتی صفحه ای FAQ
