انواع گسکت در مبدل های حرارتی صفحه ای
مبدل حرارتی صفحه ای از مهم ترین تجهیزات انتقال حرارت در صنایع مختلف است و به دلیل راندمان بالا، نگهداری آسان و اشغال فضای کم، در بسیاری از واحدهای صنعتی جایگزین مبدل های پوسته و لوله شده است. یکی از اجزای حیاتی این سیستمها گسکت یا واشر آببندی است؛ قطعهای که وظیفه آن جلوگیری از اختلاط سیالات، جلوگیری از نشتی، حفظ فشار سیستم و تضمین راندمان انتقال حرارت است.
وقتی یک مهندس یا کارفرما قصد انتخاب یا نگهداری مبدل حرارتی صفحهای را دارد، اولین موضوعی که باید بدان توجه کند جنس، نوع و کیفیت گسکت است. در واقع، گسکت تنها یک لاستیک ساده نیست؛ بلکه یک قطعه کاملاً مهندسی شده است که ویژگیهای آن میتواند مستقیماً تعیین کند:
- آیا مبدل حرارتی بهدرستی آب بندی می شود؟
- آیا در برابر دما و فشار مقاوم است؟
- آیا با سیال فرایندی سازگاری دارد؟
- آیا عمر مفید دستگاه افزایش پیدا میکند یا کاهش؟
اینجا از مقاله یک نگاه عمیق و پایهای ارائه میدهد تا در ادامه، انتخاب انواع گسکت در مبدل حرارتی صفحه ای با دقت و آگاهی کامل انجام شود.گسکت یکی از مهم ترین اجزای مبدل حرارتی صفحه ای واشردار است و انتخاب صحیح آن بر آببندی، قابلیت اطمینان و عمر کاری تجهیز تأثیر مستقیم دارد. برای آشنایی با ساختار، مشخصات فنی و معیارهای انتخاب این تجهیز، مبدل حرارتی صفحه ای واشردار را بررسی کنید.
مبدل حرارتی صفحه ای چیست و چرا به گسکت نیاز دارد؟

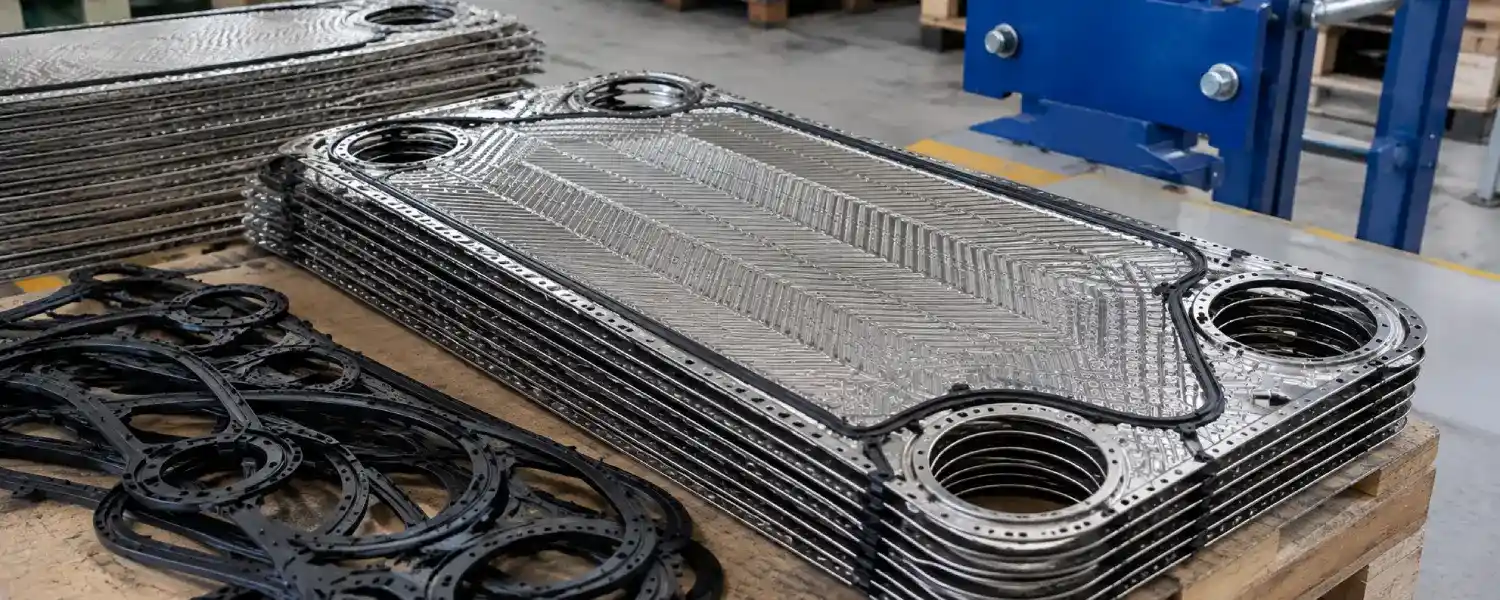

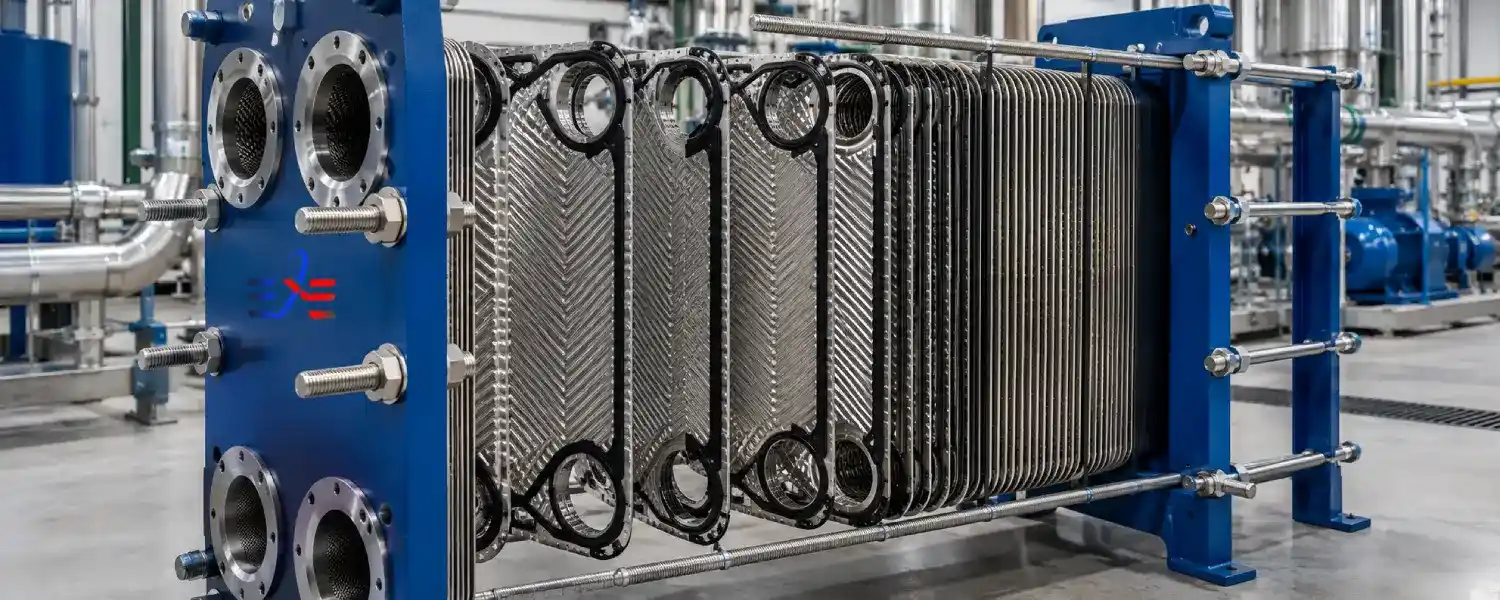

مبدل حرارتی صفحه ای (Plate Heat Exchanger یا PHE) از تعدادی صفحات فلزی نازک و موجدار تشکیل شده که بین هر صفحه، یک مسیر عبور سیال قرار میگیرد. سیال گرم و سرد بدون تماس مستقیم با یکدیگر و تنها از طریق سطح صفحات تبادل حرارت انجام می دهند.برای شناخت ساختار کلی، انواع طراحی و کاربردهای این تجهیزات، بررسی مبدل حرارتی صفحه ای میتواند دید کاملتری درباره تفاوت مدلهای گسکتدار، بریز و سایر طراحیهای صفحهای ایجاد کند.
اما اگر بین این صفحات هیچ درزگیری وجود نداشته باشد چه اتفاقی میافتد؟
- مخلوط شدن سیالات
- کاهش راندمان
- نشت سیال
- کاهش فشار
- آسیب دیدن پمپها و تجهیزات پاییندست
به همین دلیل گسکت ها (Gaskets) در مبدل حرارتی نقش کلیدی دارند.
وظایف گسکت در مبدل حرارتی صفحه ای:
- آببندی کامل مسیر سیال
- جلوگیری از نشت داخلی و خارجی
- هدایت و کنترل مسیر جریان
- جلوگیری از تماس مستقیم دو سیال
- حفظ فشار طراحی
- کاهش تلفات انرژی
بدون گسکت، مبدل حرارتی صفحه ای عملاً نمیتواند کار کند.
گسکت در مبدل حرارتی صفحه ای چگونه کار می کند؟

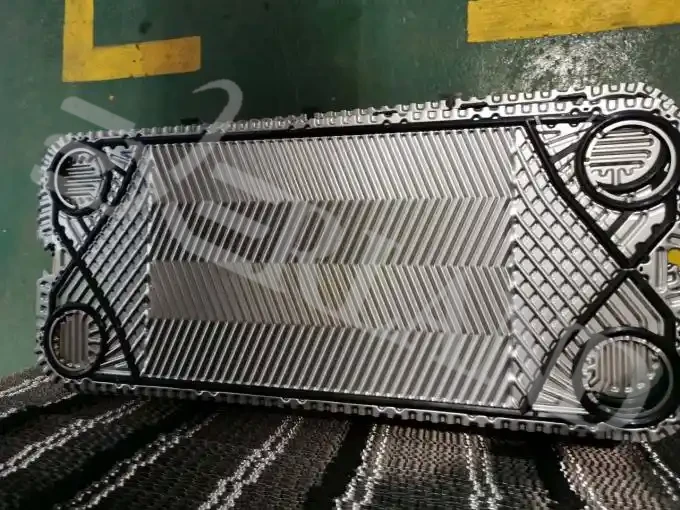

هر گسکت بهصورت دقیق در شیارهای اطراف صفحه قرار میگیرد. با سفت شدن قاب (frame tightening) صفحات تحت فشار مناسب قرار میگیرند و گسکتها به شکل الاستیک تغییر شکل می دهند و مسیر عبور سیال را آب بندی می کنند.در طراحی مبدل های صفحه ای، بسته به نوع اتصال صفحات، ساختار تجهیز میتواند متفاوت باشد. در مدل های واشردار، صفحات به کمک گسکت های قابل تعویض آب بندی می شوند؛ اما در مبدل حرارتی صفحه ای بریز صفحات به صورت دائمی توسط فرآیند لحیم کاری به یکدیگر متصل شده و امکان باز کردن تجهیز برای تعویض گسکت وجود ندارد.
عملکرد مهندسی گسکت بستگی دارد به:
- دمای سیالات
- فشار کاری
- نوع سیال (اسیدی، خورنده، روغنی، آب دریا و…)
- میزان ارتعاش
- جنس صفحه مبدل (stainless steel, titanium, etc.)
در صنایع سنگین، طراحی گسکت بهگونه ای انجام میشود که حتی کوچکترین تغییر در دما یا فشار باعث نشت نشود.عملکرد صحیح گسکت تنها به جنس آن وابسته نیست و شرایط مونتاژ، میزان فشردهسازی صفحات و وضعیت کلی تجهیز نیز اهمیت دارد. در راهنمای تعمیر گسکت مبدل حرارتی صفحه ای مراحل نگهداری و تعویض گسکت با جزئیات بیشتری بررسی شده است.
پارامترهای مهم در انتخاب گسکت مبدل حرارتی صفحه ای
انتخاب گسکت مناسب، موضوعی کاملاً مهندسی است و اشتباه در آن میتواند میلیون ها تومان هزینه تعمیرات ایجاد کند. جدول زیر یک مقایسه اصولی از عوامل مؤثر ارائه میدهد.انتخاب گسکت باید بخشی از فرآیند کلی انتخاب تجهیز باشد؛ زیرا ظرفیت حرارتی، دبی، افت فشار، نوع سیال و شرایط بهرهبرداری همگی بر انتخاب نهایی تأثیر میگذارند. برای بررسی این موارد میتوان از چک لیست انتخاب مبدل حرارتی صفحه ای استفاده کرد.
جدول مقایسه پارامترهای انتخاب گسکت
| توضیح | پارامتر |
|---|---|
| تعیینکننده جنس مناسب مثل EPDM، NBR، Viton | دمای کاری |
| تأثیر مستقیم بر ضخامت و نوع گسکت | فشار کاری |
| سیالات اسیدی → Viton، آب شهری → EPDM، روغن → NBR | نوع سیال |
| جلوگیری از تورم، سختی یا تخریب مواد گسکت | مقاومت شیمیایی |
| به جنس و کیفیت ساخت کارخانه بستگی دارد | طول عمر |
رابطه عملکرد گسکت با راندمان انتقال حرارت
یکی از مهمترین نکاتی که مهندسان در طراحی سیستم در نظر میگیرند، این است که آببندی مناسب باعث افزایش راندمان انتقال حرارت میشود. چرا؟
- وقتی گسکت نشتی نداشته باشد، فشار جریان ایدهآل حفظ میشود.
- جریان سیال دقیقاً از مسیر طراحیشده عبور میکند.
- اختلاف دما واقعیتر میشود.
- توان پمپ کاهش پیدا نمیکند.
فرمولهای مهندسی مرتبط
فرمول انتقال حرارت:
Q = U × A × ΔT
توضیح: اگر گسکت نشتی داشته باشد، ضریب انتقال حرارت U کاهش مییابد و کل راندمان Q کم میشود.ارزیابی عملکرد حرارتی مبدل باید بر اساس ظرفیت انتقال حرارت، ضریب کلی انتقال حرارت و اختلاف دمای میانگین انجام شود. برای بررسی دقیقتر این روابط، مطالعه محاسبات طراحی LMTD مبدل حرارتی مفید است.
فرمول اختلاف فشار:
ΔP = f × (L/D) × (ρV²/2)
توضیح: افزایش نشتی و افت آببندی باعث کاهش فشار میشود و جریان مطلوب به هم میریزد.
چرا جنس گسکت روی عمر مبدل حرارتی صفحه ای واشردار اثر مستقیم دارد؟
هر گسکت بسته به جنس خود ویژگیهای منحصر بهفردی دارد. مثلاً:
- EPDM برای آب گرم و صنایع غذایی مناسب است.
- NBR بهترین عملکرد را در برابر روغنها دارد.
- Viton در برابر اسیدها و دمای بالا مقاوم است.
اگر جنس درست انتخاب نشود:
- گسکت دچار تورم میشود
- سختی آن تغییر میکند
- ترکخوردگی ایجاد میشود
- نشتی آغاز میشود
- صفحات آسیب میبینند
نتیجه؟ کاهش شدید راندمان و توقف خط تولید.تورم، سختشدن و ترکخوردگی گسکت معمولاً قبل از خرابی کامل قابل تشخیص هستند. انجام بازرسی گسکت مبدل حرارتی صفحه ای در فواصل مناسب میتواند از نشتی و توقف ناگهانی سیستم جلوگیری کند.

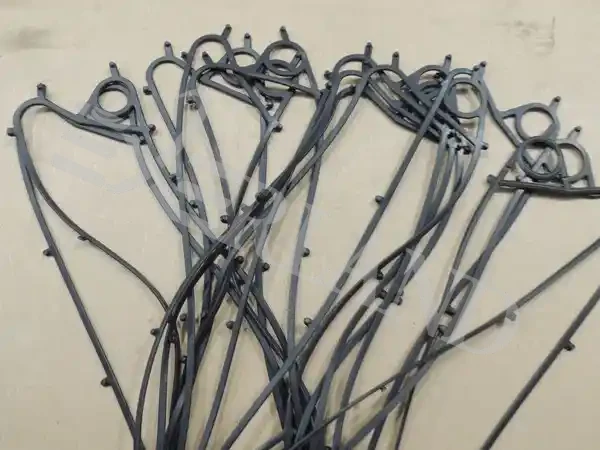

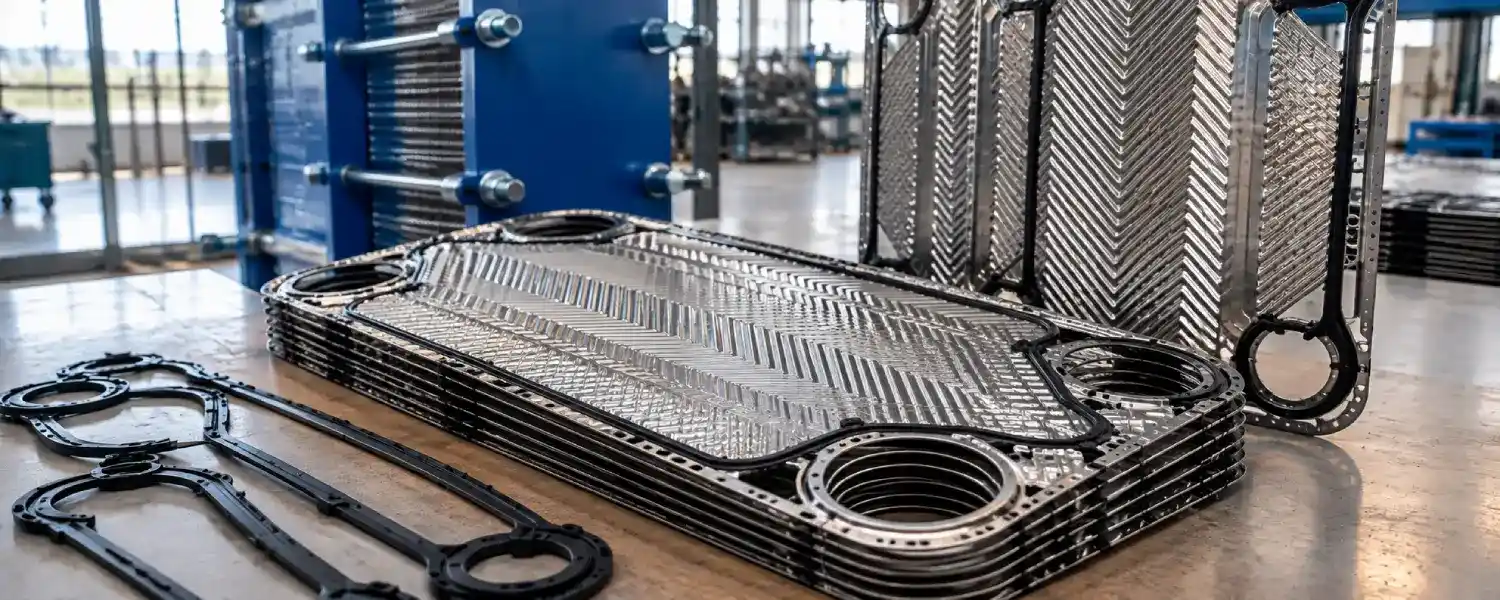

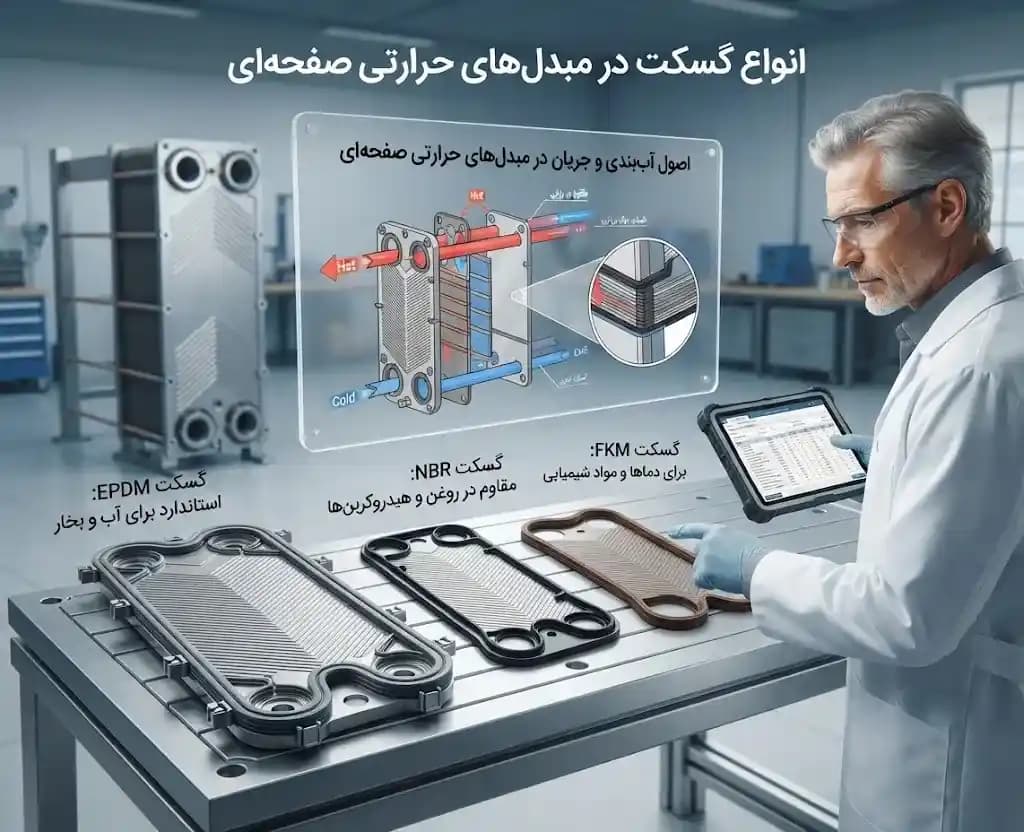

انواع گسکت در مبدل های حرارتی صفحه ای
راهنمای کامل بررسی جنس، عملکرد و کاربرد صنعتی
اگر تا اینجا با اهمیت گسکت در مبدل حرارتی صفحه ای آشنا شدهاید، حالا وقت آن رسیده که دقیق و مهندسی بررسی کنیم انواع گسکت مبدل حرارتی صفحهای کدامند و هر کدام در چه شرایطی بهترین عملکرد را دارند.
انتخاب اشتباه نوع گسکت میتواند باعث:
- کاهش راندمان انتقال حرارت
- نشتی داخلی یا خارجی
- توقف خط تولید
- آسیب به صفحات مبدل
- افزایش هزینههای نگهداری
شود. بنابراین شناخت دقیق Plate Heat Exchanger Gasket Types یک الزام فنی است نه یک انتخاب ساده.
در ادامه، متداول ترین انواع گسکت مبدل صفحه ای را بررسی میکنیم.
گسکت NBR در مبدل حرارتی صفحه ای
در انتخاب گسکت برای سیستمهای روغنی باید علاوه بر نوع الاستومر، شرایط واقعی فرآیند و مشخصات تجهیز نیز بررسی شود؛ زیرا نوع طراحی مبدل حرارتی صفحه ای گسکت دار بر قابلیت تعمیر و نگهداری سیستم تأثیر دارد.
معرفی گسکت NBR
گسکت NBR (Nitrile Butadiene Rubber) یکی از رایج ترین انواع گسکت در صنایع نفت، گاز و سیستمهای روغنی است. این نوع لاستیک مقاومت بسیار خوبی در برابر روغنها، هیدروکربنها و سوختها دارد.
محدوده دمای کاری
- حدود 5- تا 110 درجه سانتیگراد
- در نسخههای خاص تا 120 درجه سانتیگراد
مقاومت شیمیایی
- بسیار مقاوم در برابر روغنهای معدنی
- مناسب برای سیالات پایه نفتی
- مقاومت محدود در برابر بخار داغ و ازن
کاربردهای صنعتی
- صنایع نفت و گاز
- سیستمهای روغن داغ
- صنایع هیدرولیک
- خطوط انتقال سوخت
مزایا
- قیمت مناسب
- مقاومت عالی در برابر روغن
- نصب آسان
محدودیتها
- مناسب نبودن برای بخار داغ
- حساسیت به ازن و نور UV
گسکت EPDM در مبدل حرارتی صفحه ای
گسکت EPDM یکی از پرکاربردترین انواع گسکت مبدل حرارتی صفحه ای است، بهویژه در سیستمهای آب گرم، بخار و صنایع غذایی.گسکتهای EPDM در بسیاری از سیستمهای آب گرم و HVAC استفاده میشوند و انتخاب صحیح مبدل در این کاربردها به ظرفیت، دمای سیال و شرایط موتورخانه نیز وابسته است. برای این کاربردها میتوان انتخاب مبدل حرارتی برای موتورخانه را نیز بررسی کرد.
محدوده دمای کاری
- 10- تا 150 درجه سانتیگراد
- در برخی مدلها تا 160 درجه
مقاومت شیمیایی
- مقاوم در برابر آب گرم
- مقاوم در برابر بخار
- مناسب برای سیالات اسیدی ضعیف
کاربردهای صنعتی
- صنایع غذایی و لبنی
- سیستمهای HVAC
- آب گرم شهری
- صنایع دارویی
مزایا
- مقاومت بالا در برابر حرارت
- عمر طولانی
- مناسب برای تماس با آب آشامیدنی
محدودیتها
- مقاومت پایین در برابر روغنهای معدنی
گسکت Viton (FKM) در مبدل حرارتی
گسکت Viton یا FKM یکی از مقاومترین گسکتها در برابر مواد شیمیایی و دمای بالا است. این نوع گسکت در شرایط سخت صنعتی استفاده میشود.در فرآیندهای شیمیایی و پتروشیمی، انتخاب گسکت مناسب تنها به مقاومت شیمیایی آن محدود نمیشود و باید همراه با بررسی جنس صفحات، شرایط کاری و مقاومت کلی مواد مبدل در برابر خوردگی انجام شود. انتخاب نادرست متریال میتواند باعث کاهش عمر مفید تجهیز، افزایش ریسک نشتی و افت عملکرد مبدل حرارتی شود. به همین دلیل، شناخت جنس مبدل حرارتی و بررسی سازگاری آن با نوع سیال و شرایط عملیاتی، یکی از مراحل مهم در طراحی و انتخاب تجهیزات انتقال حرارت است.
محدوده دمای کاری
- 15- تا 200 درجه سانتیگراد
- در برخی شرایط تا 220 درجه
مقاومت شیمیایی
- مقاوم در برابر اسیدهای قوی
- مقاوم در برابر حلالهای شیمیایی
- مقاوم در برابر سوختهای پیشرفته
کاربردهای صنعتی
- صنایع پتروشیمی
- صنایع شیمیایی سنگین
- نیروگاهها
- خطوط فرآیندی دمای بالا
مزایا
- تحمل دمای بالا
- مقاومت شیمیایی عالی
- دوام طولانی در شرایط سخت
محدودیتها
- قیمت بالا
- حساسیت به بخار فوقداغ در طولانیمدت
گسکت سیلیکونی (Silicone Gasket)
گسکت سیلیکونی انعطافپذیری بسیار بالایی دارد و برای کاربردهای بهداشتی استفاده میشود.
محدوده دمای کاری
- 50- تا 180 درجه سانتیگراد
کاربردها
- صنایع غذایی خاص
- کاربردهای دارویی
- سیالات با دمای بالا و فشار پایین
محدودیت
- مقاومت مکانیکی پایینتر نسبت به EPDM و Viton
گسکت PTFE در مبدل حرارتی صفحه ای
PTFE یا تفلون، مقاومت شیمیایی فوقالعادهای دارد و در شرایطی که سیال بسیار خورنده است استفاده میشود.در سیالات بسیار خورنده، انتخاب PTFE تنها بخشی از فرآیند انتخاب تجهیز است و باید ساختار کلی سیستم انتقال حرارت نیز بررسی شود؛ زیرا همه کاربردهای شیمیایی الزاماً با یک نوع طراحی مبدل قابل پوشش نیستند. عواملی مانند جنس صفحات، نوع سیال، فشار کاری، دمای فرآیند و شرایط خوردگی باید همزمان بررسی شوند تا مبدل حرارتی انتخابشده بتواند عملکرد پایدار و طول عمر مناسبی داشته باشد.
محدوده دمای کاری
- تا 250 درجه سانتیگراد
کاربردها
- اسیدهای قوی
- صنایع شیمیایی خاص
- محیطهای خورنده شدید
محدودیت
- انعطافپذیری کمتر
- قیمت بالا
جدول مقایسه کامل انواع گسکت مبدل حرارتی صفحه ای
| کاربرد اصلی | قیمت تقریبی | مقاومت شیمیایی | مقاومت روغن | محدوده دما | نوع گسکت |
|---|---|---|---|---|---|
| صنایع نفت | اقتصادی | متوسط | عالی | تا 110°C | NBR |
| آب و بخار | متوسط | خوب | ضعیف | تا 150°C | EPDM |
| پتروشیمی | بالا | بسیار عالی | عالی | تا 200°C | Viton |
| صنایع غذایی | متوسط | متوسط | ضعیف | تا 180°C | Silicone |
| اسیدهای قوی | بالا | فوقالعاده | عالی | تا 250°C | PTFE |
انتخاب جنس گسکت تنها یکی از مراحل مهم در انتخاب و بهرهبرداری از مبدل حرارتی صفحهای است. برای رسیدن به عملکرد مناسب، باید عواملی مانند نوع مبدل، جنس صفحات، فشار طراحی، دمای فرآیند، نوع سیال و قابلیت تعمیر و نگهداری تجهیز بهصورت همزمان بررسی شوند. برای آشنایی کاملتر با ساختار، اجزا، انواع طراحی و معیارهای انتخاب، مطالعه راهنمای جامع مبدل حرارتی صفحه ای میتواند دید دقیقتری از این تجهیزات ارائه دهد.
چگونه انتخاب صحیح نوع گسکت عمر مبدل حرارتی را افزایش میدهد؟
انتخاب درست انواع گسکت مبدل حرارتی صفحهای باعث میشود:
- نشتی به صفر نزدیک شود
- راندمان انتقال حرارت ثابت بماند
- صفحات دچار خوردگی نشوند
- فواصل تعمیرات افزایش یابد
- هزینههای توقف خط کاهش پیدا کند
در واقع، هزینهای که برای انتخاب جنس مناسب گسکت پرداخت میشود، در بلندمدت چندین برابر صرفه جویی ایجاد میکند.انتخاب گسکت مناسب باید همراه با برنامه نگهداری منظم انجام شود؛ زیرا کاهش عملکرد مبدل همیشه ناشی از خرابی گسکت نیست و عواملی مانند رسوبگرفتگی، گرفتگی کانالها، افت فشار غیرعادی یا مشکلات جریان سیال نیز میتوانند باعث کاهش راندمان تجهیز شوند. به همین دلیل، شناخت علائم افت عملکرد مبدل حرارتی صفحه ای به تشخیص سریعتر مشکلات و جلوگیری از توقف ناگهانی سیستم کمک میکند.
معیارهای مهندسی انتخاب گسکت در مبدل حرارتی صفحه ای
انتخاب گسکت مناسب یک تصمیم ساده نیست؛ بلکه مجموعهای از محاسبات، تحلیل شرایط عملیاتی و شناخت رفتار الاستومری است. در ادامه مهمترین پارامترهای مهندسی از دیدگاه عملکرد صنعتی بررسی میشوند.انتخاب نهایی گسکت باید در کنار طراحی حرارتی و هیدرولیکی تجهیز انجام شود؛ زیرا عملکرد یک مبدل حرارتی تنها به انتخاب جنس مناسب گسکت وابسته نیست. در پروژههای پیچیده، بررسی همزمان پارامترهایی مانند ظرفیت حرارتی، افت فشار، شرایط جریان و اهداف طراحی اهمیت زیادی دارد. به همین دلیل، استفاده از روشهای بهینه سازی مبدل حرارتی صفحه ای میتواند به انتخاب طراحی مناسبتر و افزایش راندمان کلی سیستم کمک کند.
دمای سیال (Operating Temperature)
دمای سیال اولین فاکتور تعیینکننده جنس گسکت است.
اگر دما خارج از محدوده عملکرد باشد، گسکت دچار:
- سختی بیش از حد
- ترکخوردگی
- تورم
- کاهش آببندی
میشود.
مثال:
اگر دما 160 درجه باشد، EPDM مناسب است.
اگر دما 200 درجه باشد، Viton انتخاب صحیح است.
فشار کاری (Operating Pressure)
گسکت باید بتواند تنش ناشی از فشار سیستم را تحمل کند.
افزایش فشار باعث:
- لهشدگی گسکت
- تغییر شکل غیرایدهآل
- عدم آببندی
میشود.
نوع سیال (Fluid Type)
یک گسکت مناسب برای آب گرم ممکن است برای اسید یا روغن کاملاً نامناسب باشد.
مثال مهندسی:
- سیالات نفتی → NBR
- اسیدها و حلالها → Viton یا PTFE
- آب داغ → EPDM
خوردگی و ترکیب شیمیایی سیال
سیالات خورنده سبب تخریب زودهنگام گسکت میشوند. در چنین شرایطی لازم است:
- از جنس PTFE استفاده شود
- روکشهای مقاومسازی در نظر گرفته شود
- بازه نگهداری کاهش یابد
در محیطهای خورنده، تنها گسکت در معرض آسیب نیست و جنس صفحات نیز باید متناسب با ترکیب شیمیایی سیال انتخاب شود. در غیر این صورت احتمال خوردگی مبدل حرارتی صفحه ای افزایش پیدا میکند.
سیکل های حرارتی (Thermal Cycling)
چنانچه مبدل دائماً خاموش و روشن شود یا تغییرات دمایی شدید داشته باشد، جنس گسکت باید الاستیسیته خوبی داشته باشد.
گسکتهایی مثل Silicone و EPDM در سیکلهای زیاد عملکرد بهتری دارند.
محاسبه فشار و تنش وارد بر گسکت
(۴ فرمول مهندسی کاربردی)
در طراحی گسکت، محاسبه تنش، فشار، نیرو و انرژی فشاری اهمیت زیادی دارد.
در ادامه مجموعه ای از فرمولهای استاندارد مهندسی را میبینید.
۱. فشار طراحی وارد بر گسکت
فشار طراحی گسکت:
P = F / A
P = فشار وارد بر گسکت
F = نیروی فشاری کل
A = سطح مؤثر
این فرمول مشخص میکند گسکت باید چه میزان تنش تحمل کند.
۲. نیروی مورد نیاز برای آب بندی گسکت (Gasket Seating Force)
نیروی لازم برای آببندی:
F = W × b × y
W = محیط گسکت
b = عرض گسکت
y = تنش آببندی (Seal Stress)
این فرمول تعیین میکند پیچهای فریم مبدل چقدر باید سفت شوند.
۳. محاسبه تنش مجاز گسکت تحت فشار داخلی
تنش مجاز گسکت:σ = P × D / (2 × t)
P = فشار سیال
D = قطر معادل مسیر
t = ضخامت گسکت
اگر تنش از مقدار مجاز بالاتر باشد، نشتی قطعی است.
۴. محاسبه افت فشار ناشی از تغییر شکل گسکت
افت فشار جریان:ΔP = f × (L/D) × (ρV²/2)
این فرمول نشان میدهد تغییر شکل گسکت (Deformation) چگونه میتواند افت فشار را تغییر دهد.
تأثیر جنس گسکت بر راندمان مبدل حرارتی
راندمان یک مبدل حرارتی به سه عامل اصلی وابسته است:
- ضریب انتقال حرارت (U)
- جریان سیال
- اختلاف دما
هرگونه نشتی یا افت فشاری که به دلیل انتخاب اشتباه گسکت ایجاد شود، باعث تغییر در پارامترهای بالا و کاهش راندمان میشود.با این حال، کاهش عملکرد مبدل همیشه به دلیل خرابی گسکت نیست. اگر محدود شدن مسیر جریان یا مشکلات بهرهبرداری ادامه پیدا کند، باید علت دقیق افت عملکرد بررسی شود؛ زیرا عواملی مانند رسوب سخت و نرم در مبدل حرارتی صفحه ای، گرفتگی کانالها و کاهش سطح مؤثر انتقال حرارت نیز میتوانند علائمی مشابه خرابی گسکت ایجاد کنند.
مثال عملی:
اگر گسکت دچار تورم ناشی از ناسازگاری شیمیایی شود:
- مسیر جریان محدود میشود
- سرعت سیال تغییر میکند
- عدد رینولدز کاهش مییابد
- U کاهش پیدا میکند
- Q کاهش مییابد
نتیجه؟ مبدل حرارتی عملکرد طراحیشده را ارائه نمیدهد.
جدول انتخاب سریع گسکت برای صنایع مختلف
| علت انتخاب | جنس پیشنهاد شده | صنعت |
|---|---|---|
| سازگار با بهداشت، مقاومت دمایی خوب | EPDM / Silicone | صنایع غذایی |
| مقاومت عالی در برابر روغن | NBR | نفت و گاز |
| مقاومت شیمیایی بسیار بالا | Viton | پتروشیمی |
| بهترین انتخاب برای اسیدها | PTFE | صنایع شیمیایی |
| مناسب برای آب گرم و بخار | EPDM | HVAC و تاسیسات |
| دمای بالا و شرایط سخت | Viton / PTFE | نیروگاهها |
این جدول بهعنوان یک Quick Selection Guide بسیار پرکاربرد است.
خطاهای رایج در انتخاب گسکت مبدل حرارتی
انتخاب گسکت باید بر اساس سازگاری واقعی با سیال، دمای کاری و شرایط فرآیندی انجام شود؛ زیرا استفاده از یک ماده برای تمام کاربردها میتواند باعث تورم، تخریب زودهنگام و کاهش عمر تجهیز شود. این موضوع در زمان انتخاب تجهیزات صنعتی و بررسی معیارهای انتخاب مبدل حرارتی صنعتی اهمیت ویژه ای دارد، زیرا نوع سیال، فشار، دما و شرایط بهرهبرداری از عوامل اصلی تعیینکننده طراحی مناسب مبدل هستند.(۶ اشتباه خطرناک که باید از آنها اجتناب کرد)
۱. انتخاب گسکت نادرست بر اساس دما
مثال: استفاده از NBR برای آب گرم → نشتی پس از چند ماه.
۲. عدم توجه به ترکیب شیمیایی سیال
مثال: استفاده از EPDM در محیط روغنی → تخریب کامل گسکت.
۳. سفت کردن بیش از حد پیچها
باعث لهشدن و ترکخوردگی گسکت میشود.فشردهسازی بیش از حد صفحات میتواند به گسکت آسیب وارد کند و یکی از عوامل ایجاد مشکلات آببندی و کاهش عمر کاری آن باشد. در صورت مشاهده نشتی، نباید تنها به تعویض گسکت اکتفا کرد؛ بلکه ابتدا باید علت اصلی ایجاد نشتی، شرایط کاری تجهیز و وضعیت صفحات بررسی شود تا اقدام مناسب برای تعمیر یا تعویض قطعات انجام گیرد. بررسی علل نشتی مبدل حرارتی صفحه ای واشردار میتواند به تشخیص دقیقتر مشکل و جلوگیری از تکرار خرابی کمک کند.
۴. استفاده از گسکتهای بیکیفیت یا غیراستاندارد
اغلب باعث نشتی داخلی و ورود سیال به مسیر اشتباه میشود.
۵. نگهداری نادرست
قرار دادن گسکتها در نور خورشید یا محیط گرم باعث کاهش عمر آنها میشود.
۶. استفاده از یک نوع گسکت برای همه صفحات
در برخی مبدلها برای صفحات مختلف، طراحی گسکت متفاوت است.
