فرمول LMTD در مبدل حرارتی + محاسبه اختلاف دمای میانگین لگاریتمی

محاسبه LMTD در مبدل حرارتی؛ فرمول، روش محاسبه و مثال مهندسی

در طراحی سیستم‌های انتقال حرارت، شناخت رفتار حرارتی سیالات و محاسبه دقیق پارامترهایی مانند LMTD نقش مهمی در انتخاب تجهیزات مناسب دارد. با توجه به تفاوت شرایط کاری، فشار، دما و نوع سیال، انواع مختلف مبدل حرارتی برای کاربردهای صنعتی، تأسیساتی و فرآیندی مورد استفاده قرار می‌گیرند و انتخاب صحیح آن می‌تواند تأثیر مستقیمی بر راندمان و هزینه‌های بهره‌برداری داشته باشد.

یکی از مهم‌ترین پارامترهای مورد استفاده در طراحی مبدل‌های حرارتی، اختلاف دمای میانگین لگاریتمی یا Log Mean Temperature Difference (LMTD) است.

LMTD یک اختلاف دمای مؤثر ایجاد می‌کند که می‌توان از آن برای محاسبه نرخ انتقال حرارت، سطح مورد نیاز مبدل و ارزیابی اولیه عملکرد حرارتی استفاده کرد.

رابطه پایه انتقال حرارت در روش LMTD به‌صورت زیر است:

Q = U × A × ΔTlm

که در آن:

Q: نرخ انتقال حرارت، بر حسب W یا kW
U: ضریب کلی انتقال حرارت، بر حسب W/m².K
A: سطح انتقال حرارت، بر حسب m²
ΔTlm: اختلاف دمای میانگین لگاریتمی، بر حسب °C یا K

بنابراین LMTD یکی از پارامترهای اصلی در طراحی حرارتی مبدل محسوب می‌شود.

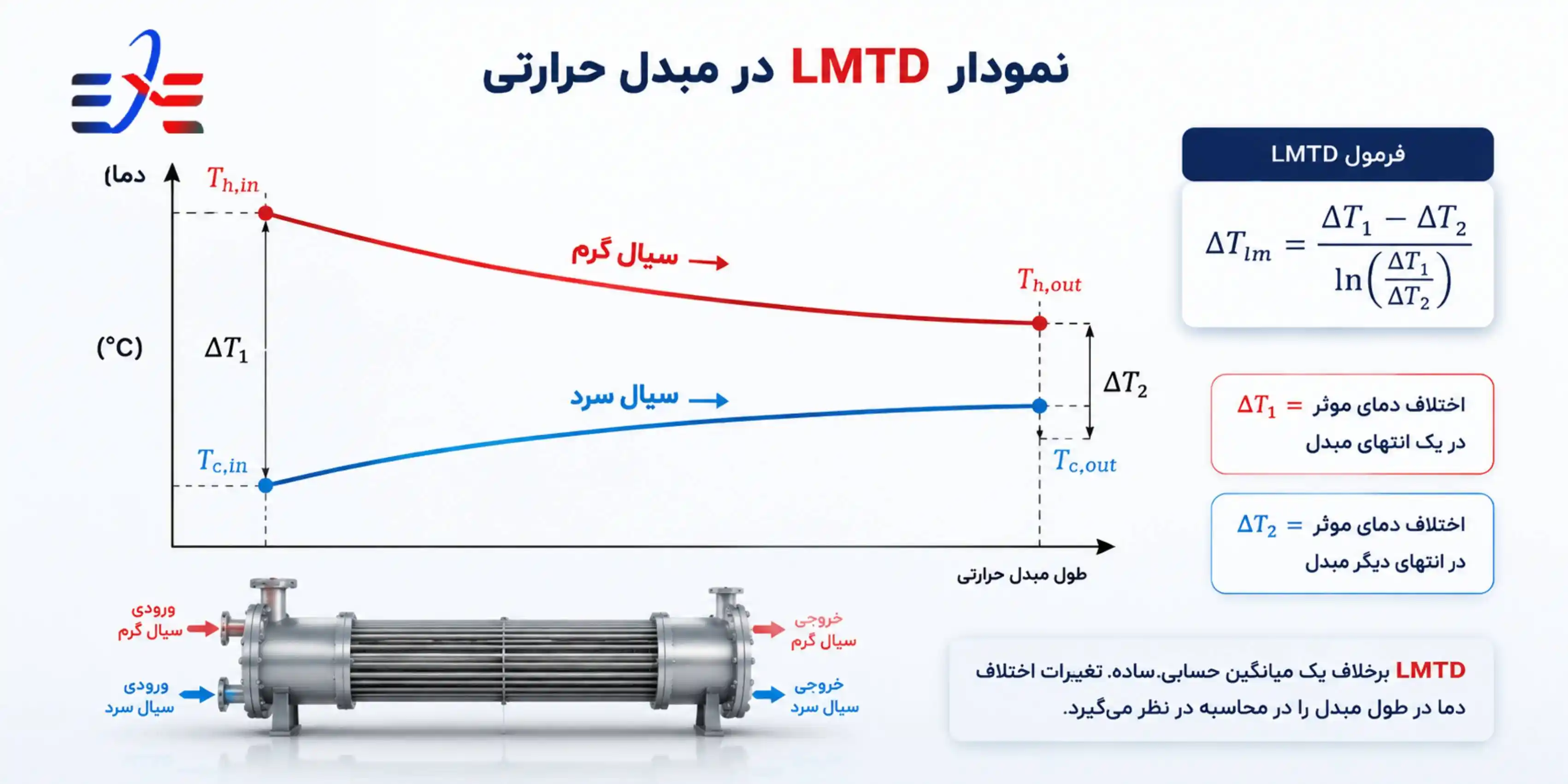

LMTD در مبدل حرارتی چیست؟

LMTD یا اختلاف دمای میانگین لگاریتمی، میانگین مؤثر اختلاف دمای بین دو سیال در طول مبدل حرارتی است.

در یک مبدل حرارتی، دمای سیال گرم و سرد در طول مسیر تغییر می‌کند. در نتیجه اختلاف دمای دو سیال در ورودی و خروجی یکسان نیست.

اگر اختلاف دمای ورودی و خروجی را به‌ترتیب ΔT1 و ΔT2 در نظر بگیریم، LMTD از رابطه زیر محاسبه می‌شود:

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

در این رابطه:

ΔT1 اختلاف دمای مؤثر در یک انتهای مبدل است.
ΔT2 اختلاف دمای مؤثر در انتهای دیگر مبدل است.

بنابراین LMTD برخلاف یک میانگین حسابی ساده، تغییرات اختلاف دما در طول مبدل را در محاسبه در نظر می‌گیرد.

چرا از LMTD استفاده می‌شود؟

اگر دمای سیال گرم و سرد در طول مبدل تغییر کند، استفاده از اختلاف دمای یک نقطه نمی‌تواند وضعیت واقعی انتقال حرارت را نمایش دهد.

به‌عنوان مثال، ممکن است در ورودی مبدل اختلاف دمای دو سیال زیاد باشد اما در خروجی این اختلاف به مقدار قابل توجهی کاهش پیدا کند.

در چنین شرایطی استفاده از یک اختلاف دمای مؤثر ضروری است.در بسیاری از فرآیندهای صنعتی که با دما و فشار بالا سروکار دارند، طراحی دقیق حرارتی اهمیت بیشتری پیدا می‌کند. در این شرایط، مبدل حرارتی پوسته و لوله به دلیل ساختار مقاوم، قابلیت تحمل شرایط سخت کاری و امکان طراحی در ظرفیت‌های مختلف، یکی از گزینه‌های پرکاربرد در صنایع نفت، گاز، پتروشیمی و نیروگاهی محسوب می‌شود.

LMTD این امکان را فراهم می‌کند که تغییرات اختلاف دما در طول مسیر جریان به یک پارامتر قابل استفاده در معادله انتقال حرارت تبدیل شود.

به همین دلیل در بسیاری از طراحی‌های حرارتی مبدل های پوسته و لوله، محاسبه LMTD یکی از مراحل اولیه طراحی محسوب می‌شود.

فرمول LMTD چیست؟

فرمول اصلی LMTD به‌صورت زیر است:

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

نکته مهم این است که ΔT1 و ΔT2 باید بر اساس آرایش واقعی جریان در مبدل تعیین شوند.

بنابراین قبل از استفاده از رابطه LMTD باید مشخص شود که مبدل دارای:

جریان موازی (Parallel Flow)
جریان مخالف (Counter Flow)
یا آرایش چندپاسه و ترکیبی است.

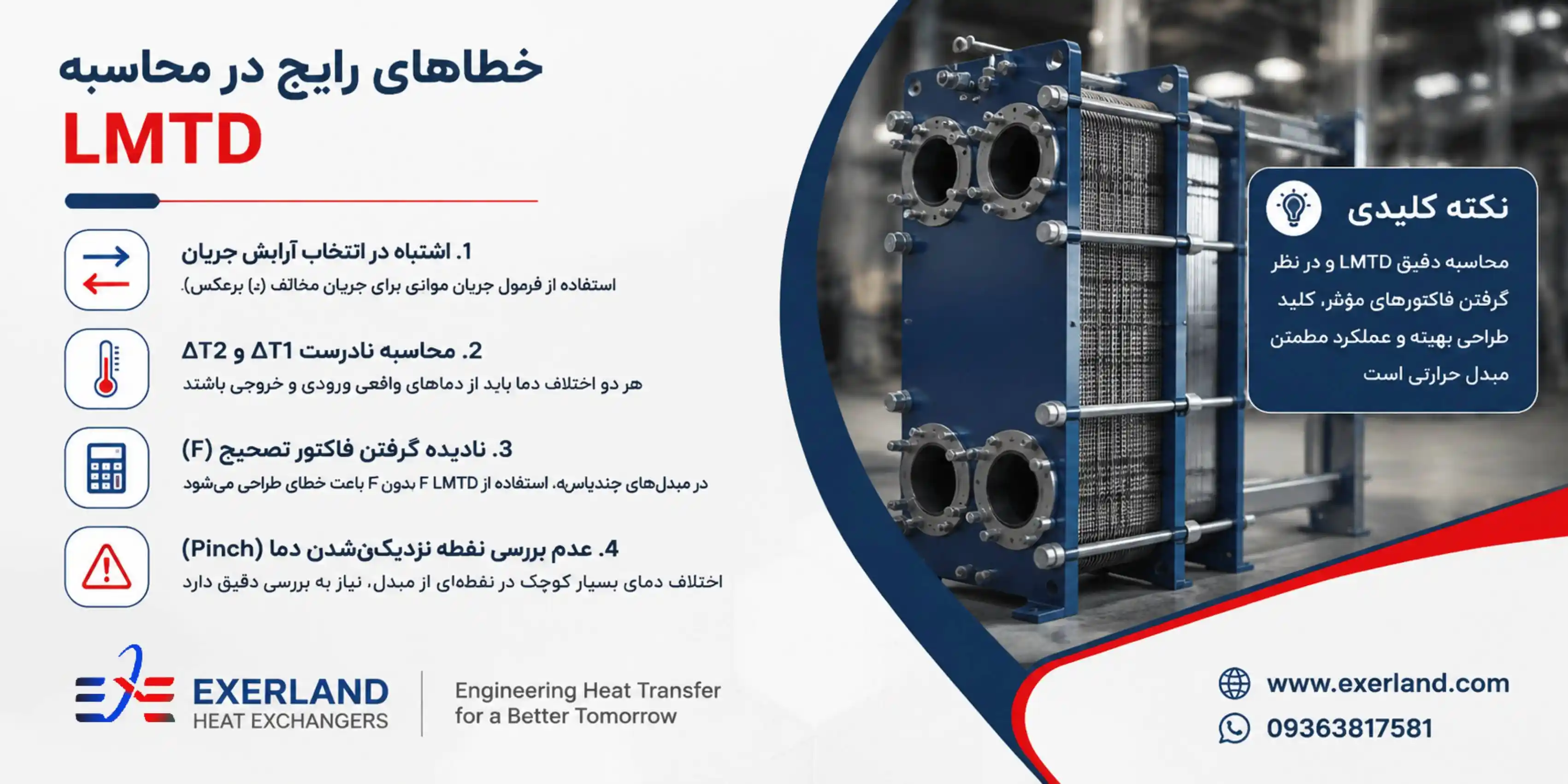

انتخاب اشتباه ΔT1 و ΔT2 می‌تواند نتیجه محاسبه سطح انتقال حرارت را به‌طور مستقیم تحت تأثیر قرار دهد.

ΔT1 و ΔT2 چگونه محاسبه می‌شوند؟

برای محاسبه LMTD ابتدا باید اختلاف دمای دو سیال در دو انتهای مبدل تعیین شود.

در حالت جریان مخالف:

ΔT1 = Th,in − Tc,out

و:

ΔT2 = Th,out − Tc,in

که در آن:

Th,in دمای ورودی سیال گرم
Th,out دمای خروجی سیال گرم
Tc,in دمای ورودی سیال سرد
Tc,out دمای خروجی سیال سرد

است.

در جریان موازی، هر دو سیال از یک سمت وارد مبدل می‌شوند. بنابراین:

ΔT1 = Th,in − Tc,in

و:

ΔT2 = Th,out − Tc,out

است.

محاسبه LMTD در جریان موازی

در جریان موازی، دو سیال از یک سمت وارد مبدل شده و در یک جهت حرکت می‌کنند.

در ابتدای مبدل اختلاف دمای دو سیال معمولاً زیاد است، اما با حرکت سیالات در طول مبدل این اختلاف کاهش پیدا می‌کند.

محاسبه دقیق اختلاف دمای میانگین لگاریتمی یکی از مراحل مهم در طراحی تجهیزات انتقال حرارت است. سازنده مبدل حرارتی صنعتی اکسرلند با بهره‌گیری از محاسبات حرارتی دقیق و استانداردهای مهندسی، مبدل‌های حرارتی متناسب با شرایط فرآیندی پروژه‌های صنعتی طراحی و تولید می‌کند.

فرمول LMTD همچنان همان رابطه عمومی است:

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

اما مقادیر ΔT1 و ΔT2 بر اساس آرایش جریان موازی تعیین می‌شوند.

مثال عددی جریان موازی

فرض کنید:

دمای ورودی سیال گرم = 150°C
دمای خروجی سیال گرم = 100°C
دمای ورودی سیال سرد = 30°C
دمای خروجی سیال سرد = 80°C

در این حالت:

ΔT1 = 150 − 30 = 120°C

و:

ΔT2 = 100 − 80 = 20°C

بنابراین:

LMTD = (120 − 20) / ln(120 / 20)

در نتیجه:

LMTD ≈ 49.7°C

این مقدار اختلاف دمای مؤثر برای استفاده در معادله انتقال حرارت خواهد بود.

محاسبه LMTD در جریان مخالف

در جریان مخالف، دو سیال در جهت مخالف یکدیگر حرکت می‌کنند.

این آرایش در بسیاری از کاربردهای صنعتی از نظر حرارتی مزیت دارد، زیرا می‌تواند اختلاف دمای مؤثرتری در طول مبدل ایجاد کند.

برای جریان مخالف:

ΔT1 = Th,in − Tc,out

و:

ΔT2 = Th,out − Tc,in

مثال عددی جریان مخالف

فرض کنید:

سیال گرم: 150°C → 100°C
سیال سرد: 30°C → 80°C

در این حالت:

ΔT1 = 150 − 80 = 70°C

و:

ΔT2 = 100 − 30 = 70°C

چون دو اختلاف دما برابر هستند، LMTD نیز برابر با همان مقدار خواهد بود:

LMTD = 70°C

این مثال نشان می‌دهد که آرایش جریان می‌تواند تأثیر قابل توجهی بر اختلاف دمای مؤثر و در نتیجه طراحی مبدل داشته باشد.در طراحی واقعی مبدل حرارتی، مقدار LMTD تنها یکی از پارامترهای اصلی محاسبات است. پارامتر دیگری که تأثیر مستقیمی بر ظرفیت انتقال حرارت دارد، ضریب کلی انتقال حرارت مبدل حرارتی است که به جنس صفحات یا لوله‌ها، نوع سیال، سرعت جریان و مقاومت‌های حرارتی موجود در مسیر انتقال حرارت وابسته است.

تفاوت LMTD جریان موازی و مخالف

یکی از نکات مهم در طراحی مبدل حرارتی، انتخاب صحیح آرایش جریان است.

در جریان موازی، دو سیال در یک جهت حرکت می‌کنند و اختلاف دما معمولاً در طول مبدل کاهش محسوسی پیدا می‌کند.

در جریان مخالف، سیالات در جهت مخالف حرکت می‌کنند و اختلاف دمای مؤثر معمولاً برای طراحی حرارتی مطلوب‌تر است.

با این حال انتخاب جریان مخالف همیشه به معنای انتخاب قطعی این آرایش نیست. محدودیت‌های فرآیندی، افت فشار، آرایش نازل‌ها، طراحی مکانیکی و محدودیت‌های ساخت نیز باید در نظر گرفته شوند.علاوه بر محاسبات حرارتی، طراحی مبدل‌های صنعتی باید مطابق استانداردهای مهندسی انجام شود. استانداردهایی مانند TEMA در انتخاب ساختار مکانیکی، نوع هد، پوسته، تیوب‌باندل و طراحی صحیح تجهیزات نقش دارند و در کنار محاسبات طراحی مکانیکی مبدل حرارتی پوسته و لوله مورد استفاده قرار می‌گیرند.

محاسبه LMTD در مبدل‌های چندپاسه

در مبدل‌های چندپاسه، جریان سیالات معمولاً ترکیبی از جریان موازی و مخالف است.

در چنین شرایطی استفاده مستقیم از LMTD ایده‌آل جریان مخالف کافی نیست.

برای این نوع مبدل‌ها از فاکتور تصحیح LMTD یا LMTD Correction Factor استفاده می‌شود.در مبدل‌هایی که برای افزایش راندمان حرارتی از مسیرهای چندگانه جریان استفاده می‌کنند، تعداد پاس‌ها تأثیر مستقیمی بر الگوی انتقال حرارت و مقدار LMTD اصلاح‌شده دارد. یکی از طراحی‌های رایج در این زمینه، مبدل حرارتی پوسته و لوله دو پاس است که با ایجاد مسیر جریان مناسب، امکان دستیابی به عملکرد حرارتی بهتر را در بسیاری از کاربردهای صنعتی فراهم می‌کند.

رابطه کلی به‌صورت زیر است:

ΔTcorrected = F × ΔTlm

که در آن:

F فاکتور تصحیح
ΔTlm LMTD ایده‌آل
ΔTcorrected اختلاف دمای مؤثر اصلاح‌شده

است.

مقدار F به آرایش مبدل و شرایط دمایی دو سیال وابسته است.

در طراحی مبدل‌های پوسته و لوله، مقدار فاکتور تصحیح باید از روابط، نمودارها یا روش‌های معتبر طراحی برای آرایش موردنظر تعیین شود.

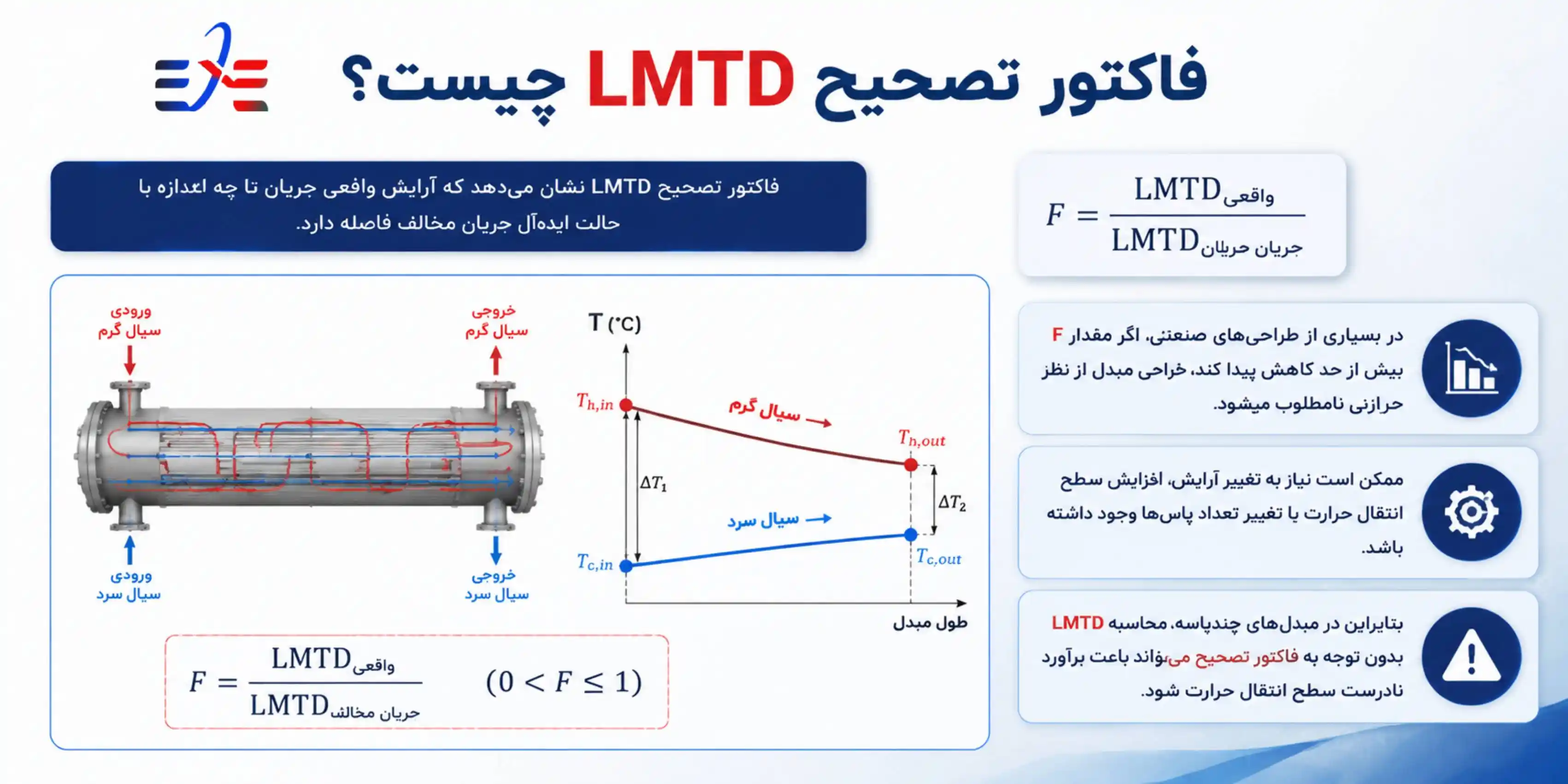

فاکتور تصحیح LMTD چیست؟

فاکتور تصحیح LMTD نشان می‌دهد که آرایش واقعی جریان تا چه اندازه با حالت ایده‌آل جریان مخالف فاصله دارد.

در بسیاری از طراحی‌های صنعتی، اگر مقدار F بیش از حد کاهش پیدا کند، طراحی مبدل از نظر حرارتی نامطلوب می‌شود و ممکن است نیاز به تغییر آرایش، افزایش سطح انتقال حرارت یا تغییر تعداد پاس‌ها وجود داشته باشد.

بنابراین در مبدل‌های چندپاسه، محاسبه LMTD بدون توجه به فاکتور تصحیح می‌تواند باعث برآورد نادرست سطح انتقال حرارت شود.

مثال کامل محاسبه LMTD در مبدل حرارتی

فرض کنید یک مبدل حرارتی وظیفه خنک‌کردن یک سیال گرم را بر عهده دارد.

اطلاعات فرآیند:

مقدار	پارامتر
180°C	دمای ورودی سیال گرم
120°C	دمای خروجی سیال گرم
40°C	دمای ورودی سیال سرد
90°C	دمای خروجی سیال سرد

اگر آرایش جریان مخالف باشد:

ΔT1 = 180 − 90 = 90°C

ΔT2 = 120 − 40 = 80°C

بنابراین:

LMTD = (90 − 80) / ln(90 / 80)

در نتیجه:

LMTD ≈ 84.9°C

اگر مبدل چندپاسه باشد، مقدار به‌دست‌آمده باید با فاکتور تصحیح F اصلاح شود.

برای مثال، اگر مقدار F برابر 0.90 باشد:

ΔTcorrected = 0.90 × 84.9

بنابراین:

ΔTcorrected ≈ 76.4°C

این مقدار باید در محاسبه سطح انتقال حرارت استفاده شود.

ارتباط LMTD با معادله انتقال حرارت

LMTD مستقیماً در رابطه اصلی انتقال حرارت وارد می‌شود:

Q = U × A × F × ΔTlm

در این رابطه:

Q ظرفیت حرارتی مبدل
U ضریب کلی انتقال حرارت
A سطح انتقال حرارت
F فاکتور تصحیح
ΔTlm اختلاف دمای میانگین لگاریتمی

است.

بنابراین اگر Q و U مشخص باشند، می‌توان سطح مورد نیاز مبدل را از رابطه زیر به دست آورد:

A = Q / (U × F × ΔTlm)

این رابطه یکی از مهم‌ترین روابط در طراحی اولیه مبدل حرارتی است.در صنایع شیمیایی، طراحی مبدل حرارتی باید علاوه بر انتقال حرارت، مواردی مانند خوردگی، جنس متریال، فشار کاری و شرایط فرآیندی را نیز پوشش دهد. به همین دلیل، طراحی مبدل حرارتی شیمیایی نقش مهمی در انتخاب تجهیزات مناسب، افزایش طول عمر تجهیز و اطمینان از عملکرد پایدار سیستم‌های فرآیندی دارد.

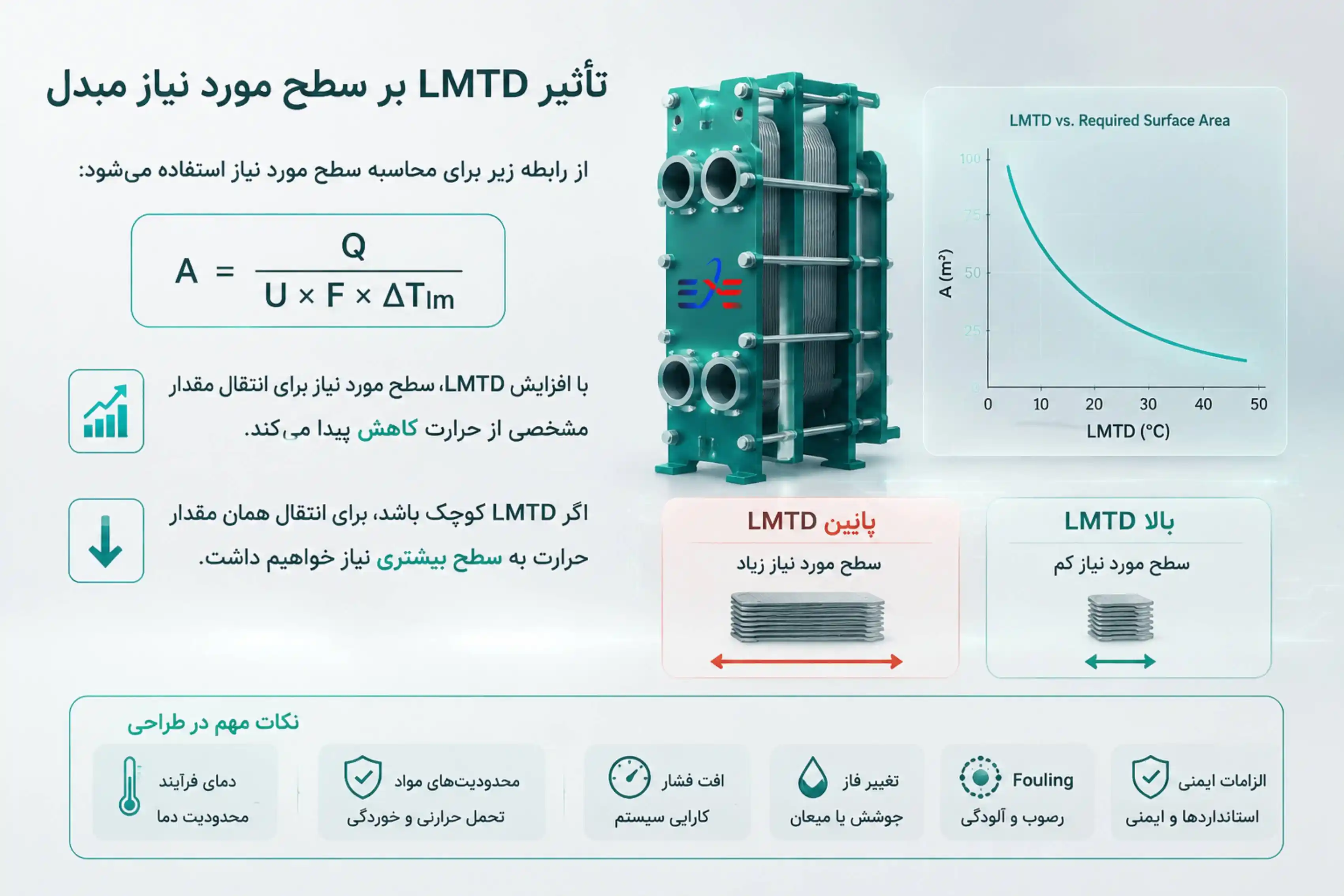

تأثیر LMTD بر سطح مورد نیاز مبدل

از رابطه:

A = Q / (U × F × ΔTlm)

مشخص است که با افزایش LMTD، سطح مورد نیاز برای انتقال مقدار مشخصی از حرارت کاهش پیدا می‌کند.

برعکس، اگر LMTD کوچک باشد، برای انتقال همان مقدار حرارت به سطح بیشتری نیاز خواهیم داشت.

این موضوع یکی از دلایلی است که شرایط دمایی فرآیند و انتخاب آرایش جریان در طراحی مبدل اهمیت زیادی دارد.

با این حال افزایش LMTD نباید به‌صورت مستقل از سایر پارامترهای طراحی بررسی شود. دمای فرآیند، محدودیت‌های مواد، افت فشار، تغییر فاز، Fouling و الزامات ایمنی همگی باید همزمان بررسی شوند.

فرمول محاسبه انواع مبدل های حرارتی

محاسبه ظرفیت و سطح انتقال حرارت در انواع مبدل‌های حرارتی بر اساس رابطه اصلی انتقال حرارت انجام می‌شود:

$Q = U \times A \times F \times Δ T_{l m}$

در این رابطه:

Q: نرخ انتقال حرارت یا ظرفیت حرارتی مبدل (kW)
U: ضریب کلی انتقال حرارت (W/m².K)
A: سطح انتقال حرارت (m²)
F: فاکتور تصحیح LMTD در مبدل‌های چندپاسه
ΔTlm: اختلاف دمای میانگین لگاریتمی

با توجه به ساختار، نوع جریان، سیال کاری و کاربرد، فرمول‌های طراحی و محاسبه برای هر نوع مبدل حرارتی متفاوت است.در میان انواع مختلف تجهیزات انتقال حرارت، مبدل‌های صفحه‌ای به دلیل سطح انتقال حرارت بالا و طراحی فشرده کاربرد گسترده‌ای دارند. برای طراحی صحیح این تجهیزات، پارامترهایی مانند ضریب انتقال حرارت، افت فشار و روش‌های محاسبه حرارتی باید بررسی شوند که در فرایند بررسی عملکرد مبدل صفحه ای اهمیت دارند.

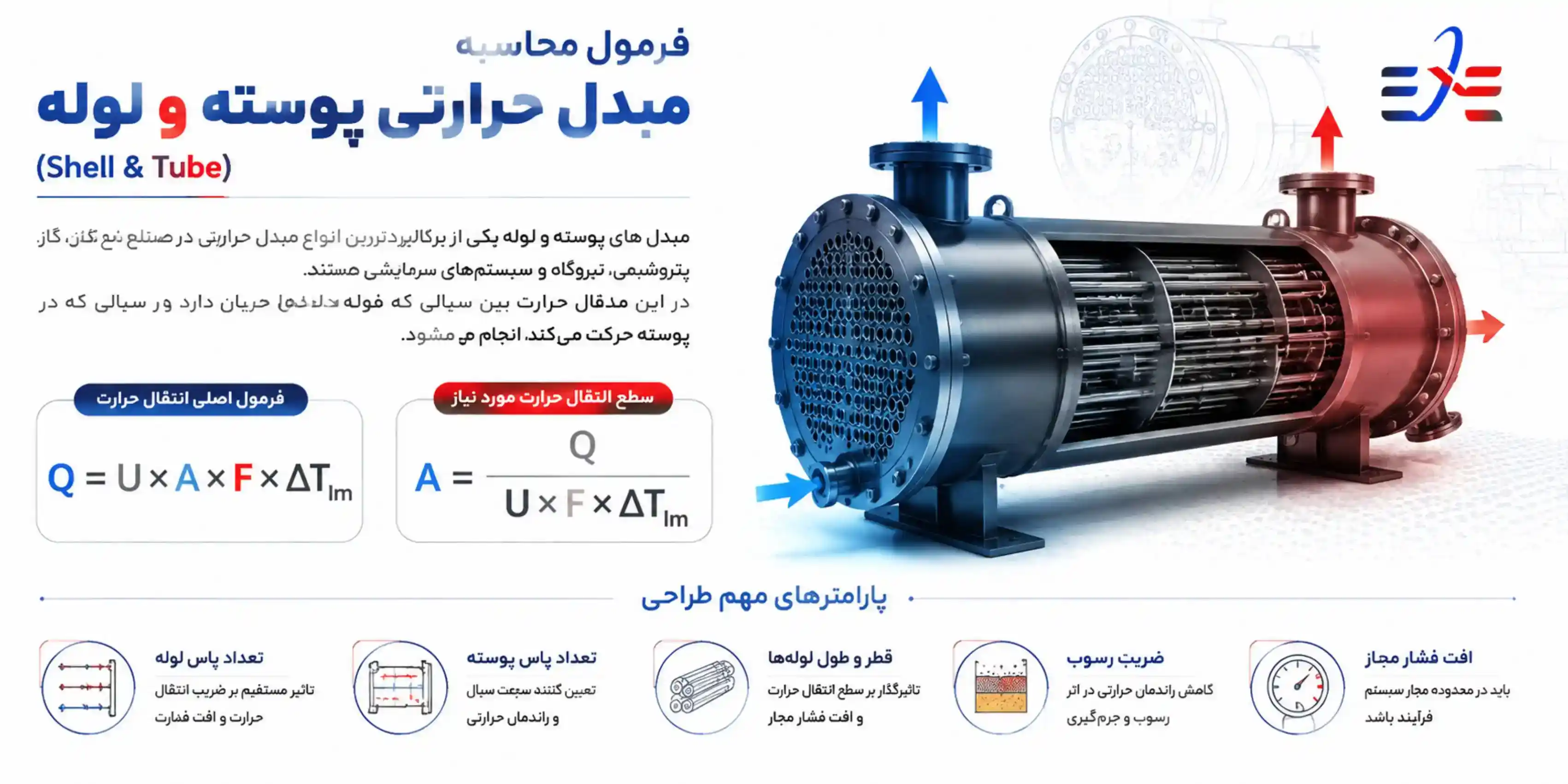

فرمول محاسبه مبدل حرارتی پوسته و لوله (Shell & Tube)

مبدل های پوسته و لوله یکی از پرکاربردترین انواع مبدل حرارتی در صنایع نفت، گاز، پتروشیمی، نیروگاه و سیستم‌های سرمایشی هستند.

در این مبدل، انتقال حرارت بین سیالی که داخل لوله‌ها جریان دارد و سیالی که در پوسته حرکت می‌کند انجام می‌شود.

فرمول اصلی:

$Q = U \times A \times F \times Δ T_{l m}$

سطح انتقال حرارت مورد نیاز:

$A = \frac{Q}{U \times F \times Δ T _{l m}}$

پارامترهای مهم طراحی:

تعداد پاس لوله
تعداد پاس پوسته
قطر و طول لوله‌ها
ضریب رسوب
افت فشار مجاز

فرمول محاسبه مبدل حرارتی صفحه ای (Plate Heat Exchanger)

مبدل های صفحه ای به دلیل سطح انتقال حرارت زیاد و ایجاد جریان آشفته، ضریب انتقال حرارت بالایی دارند و در صنایع غذایی، دارویی، HVAC و چیلرها استفاده می‌شوند.در کنار مبدل های پوسته و لوله، استفاده از مبدل حرارتی صفحه ای در بسیاری از سیستم‌های صنعتی و HVAC به دلیل سطح انتقال حرارت بالا، ابعاد فشرده و راندمان مناسب افزایش یافته است. این نوع مبدل با ایجاد جریان آشفته بین صفحات، امکان انتقال حرارت مؤثر را در فضای نصب محدود فراهم می‌کند.

رابطه انتقال حرارت:

$Q = U \times A \times Δ T_{l m}$

محاسبه سطح صفحات:

$A = \frac{Q}{U \times Δ T _{l m}}$

تعداد صفحات مورد نیاز:

$N = \frac{A}{A _{p}}$

که:

N: تعداد صفحات
Ap: سطح انتقال حرارت هر صفحه

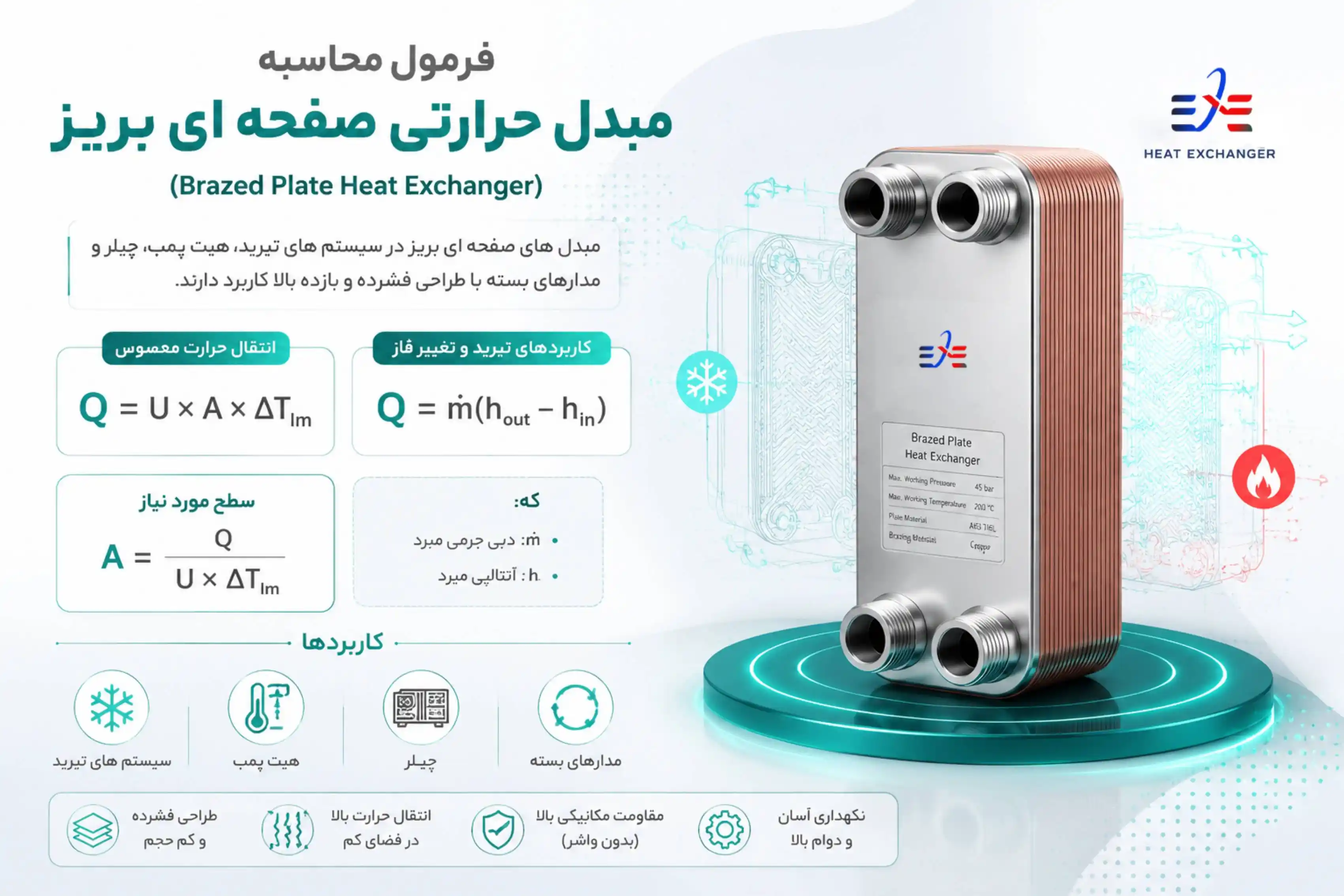

فرمول محاسبه مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger)

مبدل های صفحه ای بریز بیشتر در سیستم‌های تبرید، هیت پمپ، چیلر و مدارهای بسته استفاده می شوند.در سیستم های تبرید، چیلرها و هیت پمپ ها که نیاز به طراحی فشرده و انتقال حرارت سریع وجود دارد، استفاده از مبدل حرارتی صفحه ای بریز یک راهکار رایج محسوب می‌شود. ساختار لحیمی این مبدل‌ها باعث حذف واشر و افزایش مقاومت مکانیکی در مدارهای بسته سرمایشی می‌شود.

برای انتقال حرارت محسوس:

$Q = U \times A \times Δ T_{l m}$

در کاربردهای تبرید و تغییر فاز:

$Q = m ˙ (h_{o u t} - h_{in})$

که:

ṁ: دبی جرمی مبرد
h: آنتالپی مبرد

سطح مورد نیاز:

$A = \frac{Q}{U \times Δ T _{l m}}$

فرمول محاسبه مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

در مبدل های هوا خنک، انتقال حرارت بین سیال فرآیندی و جریان هوا توسط لوله‌های فین‌دار انجام می شود.در برخی پروژه‌ها به دلیل محدودیت منابع آب یا شرایط محیطی، استفاده از تجهیزات آب خنک امکان‌پذیر نیست. در چنین شرایطی، مبدل حرارتی هوا خنک با استفاده از جریان هوا برای دفع حرارت، گزینه مناسبی برای سیستم های صنعتی و فرآیندی محسوب می‌شود.

رابطه اصلی:

$Q = U \times A \times Δ T_{l m}$

سطح مؤثر انتقال حرارت:

$A_{t o t a l} = A_{t u b e} + A_{f in}$

محاسبه توان فن:

$P = \frac{Δ P \times Q _{v}}{η}$

که:

ΔP: افت فشار هوا
Qv: دبی حجمی هوا
η: راندمان فن

فرمول محاسبه مبدل حرارتی مارپیچی (Spiral Heat Exchanger)

در مبدل‌های مارپیچی، دو سیال در کانال‌های مارپیچ حرکت می‌کنند و معمولاً جریان مخالف ایجاد می‌شود.علاوه بر طراحی‌های متداول صفحه‌ای و پوسته و لوله، برخی فرآیندهای صنعتی به تجهیزاتی با قابلیت کنترل رسوب و مسیر جریان خاص نیاز دارند. در این کاربردها، مبدل حرارتی اسپیرال با ایجاد جریان مارپیچی و معمولاً آرایش مخالف، می‌تواند عملکرد حرارتی مناسبی ارائه دهد.

فرمول انتقال حرارت:

$Q = U \times A \times Δ T_{l m}$

سطح انتقال حرارت:

$A = π D L$

که:

D: قطر مسیر مارپیچ
L: طول مسیر انتقال حرارت

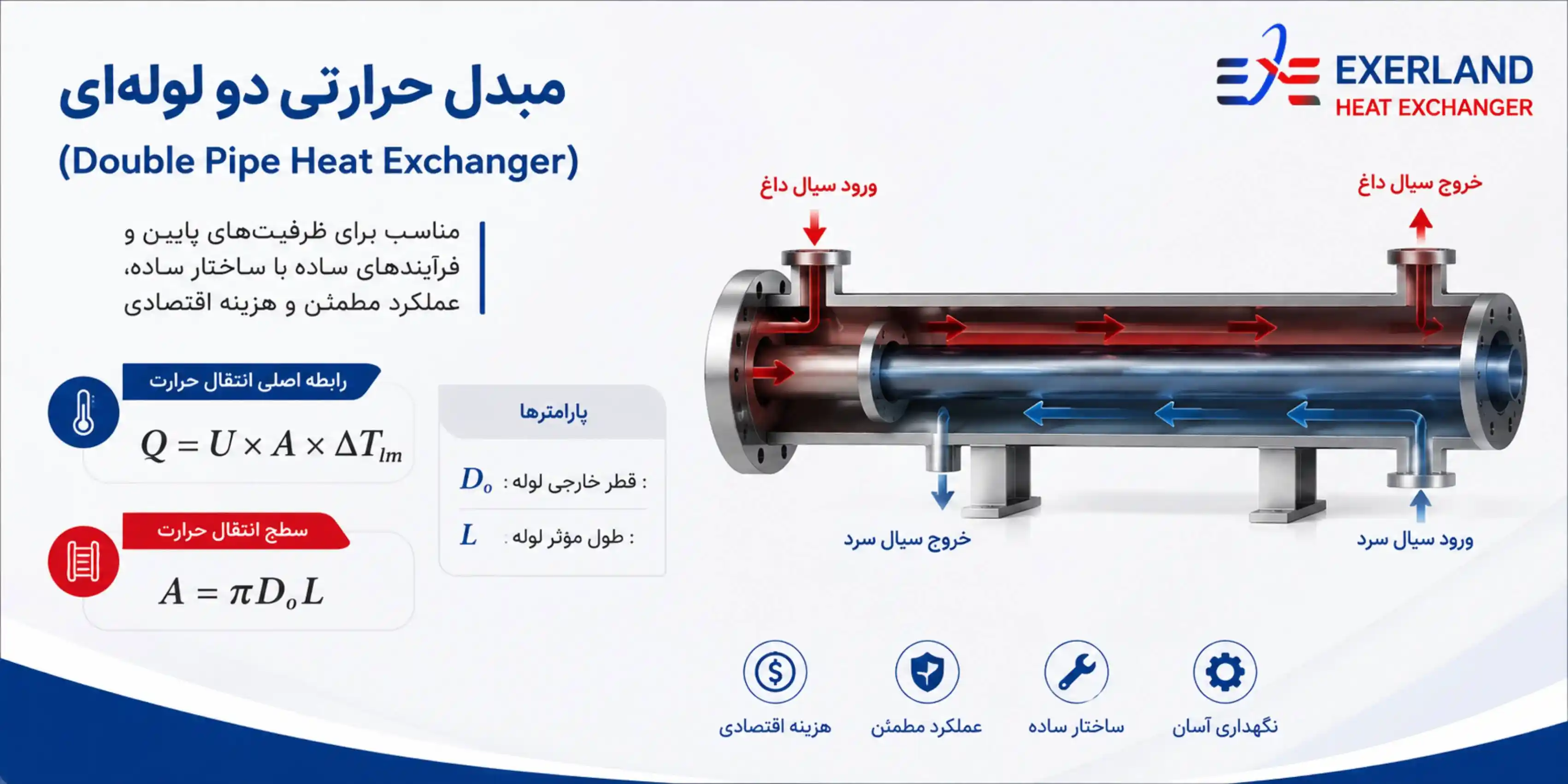

فرمول محاسبه مبدل حرارتی دو لوله ای (Double Pipe Heat Exchanger)

این نوع مبدل برای ظرفیت‌های پایین و فرآیندهای ساده استفاده می‌شود.

رابطه اصلی:

$Q = U \times A \times Δ T_{l m}$

سطح انتقال حرارت:

$A = π D_{o} L$

پارامترها:

Do: قطر خارجی لوله
L: طول مؤثر لوله

فرمول محاسبه مبدل روغن خنک کن (Oil Cooler)

در کولرهای روغن، ظرفیت حرارتی بر اساس کاهش دمای روغن محاسبه می‌شود:

$Q = m ˙_{o i l} \times C_{p} \times (T_{in} - T_{o u t})$

که:

ṁoil: دبی جرمی روغن
Cp: ظرفیت گرمایی ویژه روغن
Tin: دمای ورودی روغن
Tout: دمای خروجی روغن

سپس سطح انتقال حرارت:

$A = \frac{Q}{U \times Δ T _{l m}}$

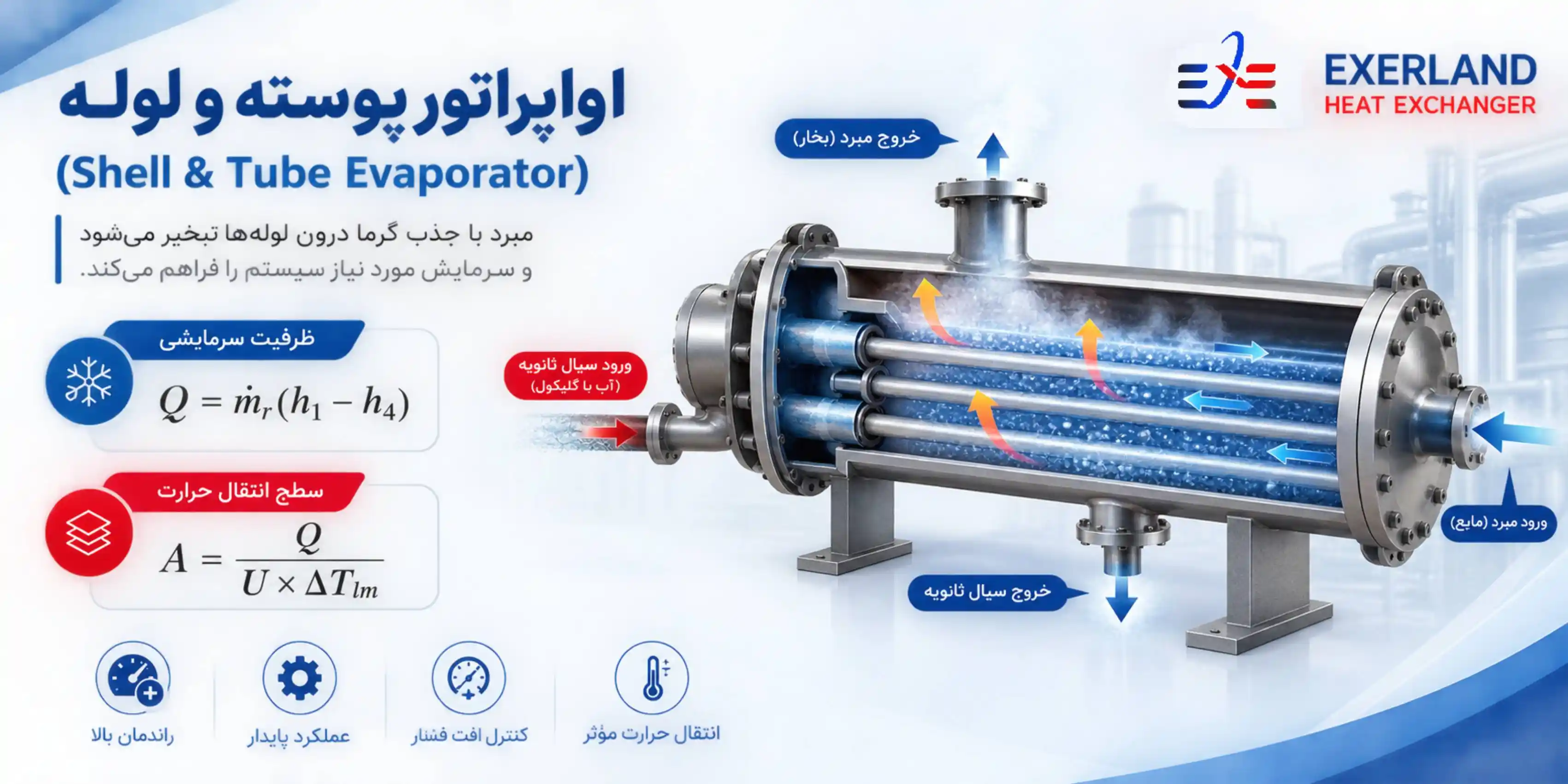

فرمول محاسبه اواپراتور پوسته و لوله (Shell & Tube Evaporator)

در اواپراتورهای تبریدی، مبرد با جذب گرما تبخیر می شود.در طراحی مبدل های پوسته و لوله، پارامترهایی مانند تعداد پاس ها، سطح انتقال حرارت، افت فشار و اختلاف دمای مؤثر نقش مهمی دارند. به همین دلیل، رعایت اصول طراحی مبدل حرارتی پوسته و لوله برای انتخاب ساختار مناسب، افزایش راندمان انتقال حرارت و اطمینان از عملکرد پایدار تجهیز در شرایط صنعتی ضروری است.

ظرفیت سرمایشی:

$Q = m ˙_{r} (h_{1} - h_{4})$

که:

ṁr: دبی جرمی مبرد
h1: آنتالپی خروجی اواپراتور
h4: آنتالپی ورودی اواپراتور

سطح انتقال حرارت:

$A = \frac{Q}{U \times Δ T _{l m}}$

جمع بندی فرمول های طراحی مبدل حرارتی

در تمام انواع مبدل‌های حرارتی، رابطه پایه انتقال حرارت یکسان است:

$Q = U \times A \times F \times Δ T_{l m}$

اما مقدار U، سطح انتقال حرارت، ضریب تصحیح، نوع جریان و روش محاسبه Q با توجه به ساختار مبدل تغییر می‌کند.انتخاب نوع مناسب مبدل حرارتی به عوامل مختلفی مانند دمای کاری، فشار، نوع سیال، محدودیت فضا و شرایط فرآیندی وابسته است. برای رسیدن به یک طراحی بهینه، بررسی معیارهای مهندسی طراحی مبدل حرارتی اهمیت زیادی دارد.به همین دلیل برای طراحی دقیق مبدل باید علاوه بر محاسبات حرارتی، پارامترهایی مانند افت فشار، رسوب، جنس متریال، شرایط کاری و محدودیت‌های نصب نیز بررسی شوند.

LMTD در مبدل پوسته و لوله

در مبدل های پوسته و لوله، تعیین LMTD به نوع آرایش جریان، تعداد پاس‌های لوله و نوع پوسته وابسته است.

برای یک مبدل تک‌پاسه با آرایش مناسب جریان مخالف، محاسبه LMTD نسبتاً ساده است.

اما در مبدل‌های چندپاسه مانند آرایش‌های رایج Shell & Tube، ابتدا LMTD ایده‌آل محاسبه شده و سپس فاکتور تصحیح اعمال می‌شود.

بنابراین در طراحی واقعی باید موارد زیر مشخص باشند:

تعداد پاس لوله
تعداد پاس پوسته
دمای ورودی و خروجی دو سیال
نوع آرایش جریان
ضریب کلی انتقال حرارت
افت فشار مجاز
مقاومت رسوب
سطح انتقال حرارت مورد نیاز

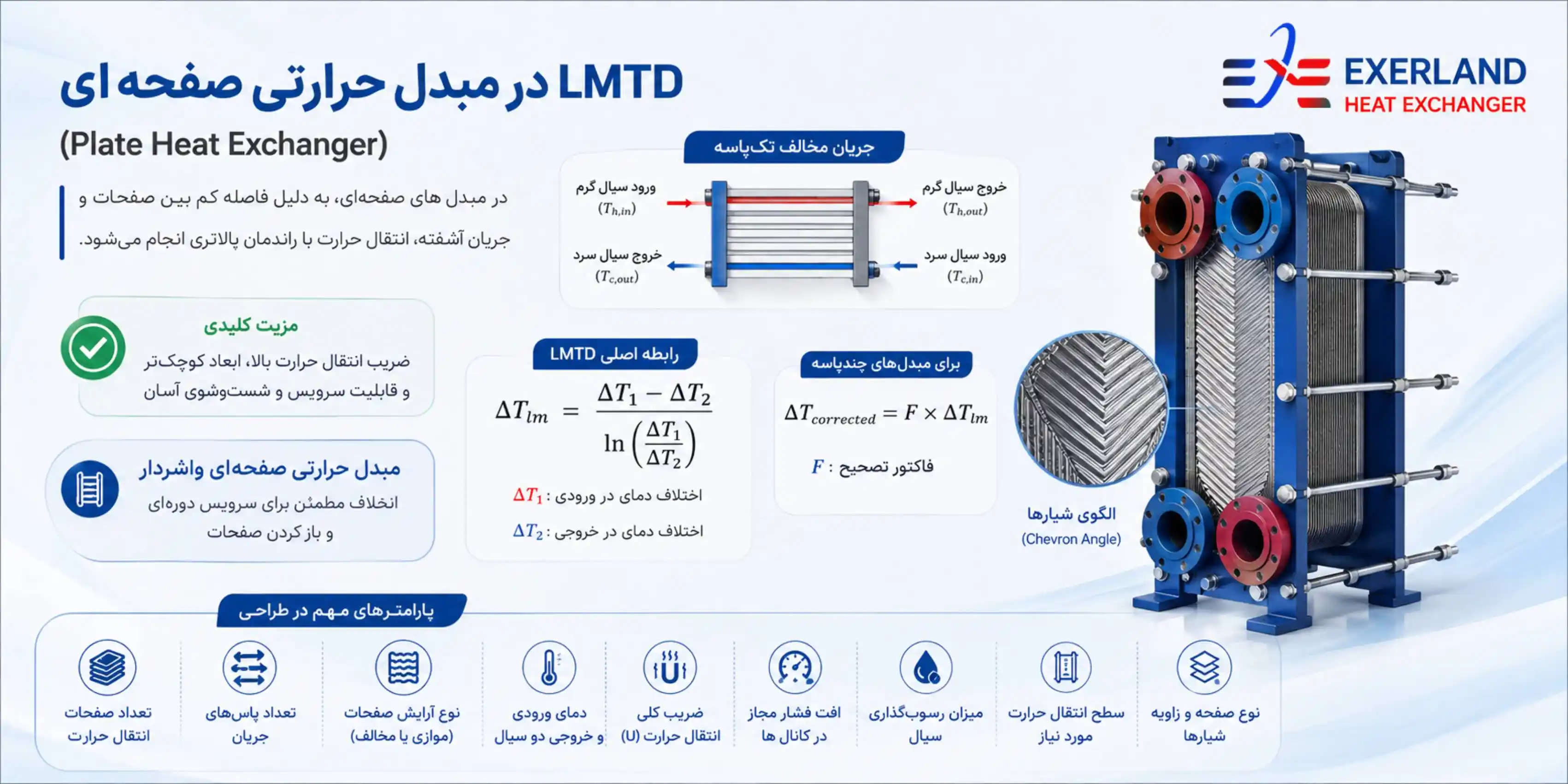

LMTD در مبدل حرارتی صفحه ای (Plate Heat Exchanger)

در مبدل‌های حرارتی صفحه‌ای، تعیین LMTD به نوع جریان بین صفحات، تعداد پاس‌ها، آرایش صفحات و شرایط دمایی دو سیال وابسته است.

به دلیل فاصله کم بین صفحات و ایجاد جریان آشفته، مبدل‌های صفحه‌ای معمولاً دارای ضریب انتقال حرارت بالاتری نسبت به بسیاری از مبدل‌های پوسته و لوله هستند.

در یک مبدل صفحه ای تک‌پاسه با جریان مخالف، محاسبه LMTD بر اساس اختلاف دمای ورودی و خروجی دو سیال انجام می‌شود.در کاربردهایی که نیاز به سرویس دوره‌ای، شست‌وشو و امکان باز کردن مبدل وجود دارد، طراحی‌های قابل تعمیر اهمیت زیادی دارند. مبدل حرارتی صفحه ای واشردار با قابلیت باز شدن صفحات و انجام عملیات نگهداری، در بسیاری از صنایع فرآیندی و تأسیساتی مورد استفاده قرار می‌گیرد.

رابطه اصلی:

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

اما در مبدل های صفحه ای چندپاسه یا دارای آرایش ترکیبی، ابتدا LMTD ایده‌آل محاسبه شده و سپس با فاکتور تصحیح اصلاح می شود:

ΔTcorrected = F × ΔTlm

بنابراین در طراحی مبدل صفحه ای باید پارامترهای زیر مشخص باشند:

تعداد صفحات انتقال حرارت
تعداد پاس‌های جریان
نوع آرایش صفحات (موازی یا مخالف)
دمای ورودی و خروجی دو سیال
ضریب کلی انتقال حرارت
افت فشار مجاز در کانال‌ها
میزان رسوب‌گذاری سیال
سطح انتقال حرارت مورد نیاز
نوع صفحه و الگوی شیارها (Chevron Angle)

LMTD در مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

در مبدل‌های حرارتی هواخنک، تعیین LMTD به شرایط دمایی سیال فرآیندی و جریان هوا، نوع آرایش لوله‌ها، تعداد ردیف‌های فین و شرایط محیطی وابسته است.

در این نوع مبدل، یک سیال گرم یا سردشونده داخل لوله‌های فین‌دار جریان دارد و هوا به‌عنوان سیال ثانویه در خارج لوله‌ها حرکت می‌کند.نوع آرایش نصب نیز یکی از عوامل مهم در انتخاب تجهیزات انتقال حرارت است. در پروژه‌هایی که محدودیت فضای زمینی وجود دارد یا شرایط نصب خاصی مورد نیاز است، استفاده از مبدل حرارتی هوا خنک عمودی می‌تواند راهکاری مناسب برای دستیابی به عملکرد حرارتی مطلوب باشد.

برای یک مبدل هواخنک با جریان مخالف، LMTD از اختلاف دمای ورودی و خروجی سیال فرآیندی و هوا محاسبه می‌شود:

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

اما به دلیل وجود چند ردیف لوله، جریان عرضی هوا و شرایط واقعی عبور هوا، معمولاً از فاکتور تصحیح استفاده می‌شود:

ΔTcorrected = F × ΔTlm

در طراحی واقعی مبدل هواخنک باید پارامترهای زیر مشخص باشند:

دمای ورودی و خروجی سیال فرآیندی
دمای هوای محیط
دبی جرمی هوا
سرعت جریان هوا روی فین‌ها
تعداد ردیف‌های لوله
سطح مؤثر فین‌ها
ضریب کلی انتقال حرارت
افت فشار سمت هوا
افت فشار سمت سیال
شرایط محیطی مانند دمای بالا، گردوغبار و آلودگی هوا
سطح انتقال حرارت مورد نیاز

خطاهای رایج در محاسبه LMTD

1. اشتباه گرفتن جریان موازی و مخالف

اولین خطای رایج، استفاده از فرمول اختلاف دما مربوط به یک آرایش جریان برای آرایش دیگر است.

2. استفاده از دمای اشتباه در ΔT1 و ΔT2

هر دو اختلاف دما باید از دماهای واقعی ورودی و خروجی سیالات محاسبه شوند.

3. نادیده گرفتن فاکتور تصحیح

در مبدل‌های چندپاسه، استفاده از LMTD بدون F می‌تواند باعث خطای طراحی شود.

4. استفاده از LMTD بدون بررسی Pinch

در شرایطی که اختلاف دمای دو سیال در یکی از نقاط مبدل بسیار کوچک شود، باید وضعیت حرارتی فرآیند با دقت بیشتری بررسی شود.

5. فرض ثابت بودن U

ضریب کلی انتقال حرارت در بسیاری از فرآیندهای واقعی ثابت نیست و به دما، سرعت جریان، خواص سیال، رسوب و شرایط سطح انتقال حرارت وابسته است.

6. نادیده گرفتن Fouling

رسوب‌گذاری باعث افزایش مقاومت حرارتی و کاهش عملکرد مبدل می‌شود و باید در تعیین U طراحی لحاظ شود.

چه زمانی روش LMTD مناسب نیست؟

روش LMTD یکی از روش‌های اصلی طراحی و ارزیابی مبدل‌های حرارتی است، اما در تمام مسائل بهترین ابزار نیست.

هنگامی که دماهای خروجی مشخص نیستند، یا مسئله شامل رفتار پیچیده حرارتی، تغییرات شدید خواص سیال یا شرایطی باشد که حل مستقیم دماها دشوار است، روش ε-NTU می‌تواند گزینه مناسب‌تری باشد.

در روش LMTD معمولاً دماهای ورودی و خروجی برای محاسبه اختلاف دمای مؤثر مورد استفاده قرار می‌گیرند.

در روش NTU-Effectiveness، عملکرد مبدل بر اساس اثربخشی حرارتی و ظرفیت‌های حرارتی دو سیال تحلیل می‌شود.

بنابراین انتخاب بین LMTD و NTU باید بر اساس نوع مسئله طراحی انجام شود.انتخاب صحیح مبدل حرارتی تنها بر اساس ظرفیت حرارتی انجام نمی‌شود و پارامترهایی مانند نوع سیال، فشار کاری، دمای ورودی و خروجی، افت فشار مجاز و شرایط نصب باید بررسی شوند. برای انتخاب مناسب‌ترین تجهیز متناسب با شرایط پروژه، دریافت مشاوره انتخاب مبدل حرارتی می‌تواند از خطاهای طراحی و افزایش هزینه‌های بهره‌برداری جلوگیری کند.

تفاوت روش LMTD و NTU-Effectiveness

روش NTU	روش LMTD	معیار
لزوماً خیر	معمولاً بله	نیاز به دمای خروجی
بسیار رایج	بسیار رایج	کاربرد در طراحی
غیرمستقیم	مستقیم	محاسبه سطح
بسیار مناسب	مناسب	تحلیل عملکرد
مناسب‌تر	محدودتر	مسائل با دمای خروجی نامعلوم
گسترده	گسترده	کاربرد در طراحی صنعتی

هیچ‌کدام از این دو روش به‌صورت مطلق بر دیگری برتری ندارند. انتخاب روش باید بر اساس داده‌های موجود و هدف تحلیل انجام شود.در طراحی پیشرفته مبدل‌های حرارتی، هدف تنها افزایش انتقال حرارت نیست؛ بلکه باید بین راندمان، افت فشار، هزینه ساخت و شرایط بهره‌برداری تعادل ایجاد شود. این موضوع در فرآیند بهینه سازی طراحی مبدل حرارتی اهمیت ویژه‌ای دارد و می‌تواند به انتخاب ساختار مناسب‌تر، کاهش هزینه‌های عملیاتی و افزایش عملکرد تجهیز کمک کند.

نکات مهندسی برای استفاده از LMTD در طراحی

برای استفاده صحیح از LMTD در طراحی مبدل حرارتی، موارد زیر باید کنترل شوند:

آرایش جریان دقیقاً مشخص شود.
دمای ورودی و خروجی هر دو سیال بررسی شود.
ΔT1 و ΔT2 با توجه به آرایش واقعی محاسبه شوند.
در مبدل‌های چندپاسه، فاکتور تصحیح در نظر گرفته شود.
مقدار U با شرایط واقعی فرآیند انتخاب شود.
مقاومت‌های رسوب در طراحی لحاظ شوند.
سطح انتقال حرارت بر اساس ظرفیت واقعی محاسبه شود.
افت فشار هر دو سمت مبدل بررسی شود.
محدودیت‌های دمایی و متریال بررسی شوند.
نتیجه محاسبه حرارتی با طراحی هیدرولیکی و مکانیکی کنترل شود.

برای دستیابی به عملکرد مناسب در تجهیزات صنعتی، طراحی مبدل حرارتی باید بر اساس محاسبات دقیق، شرایط فرآیند و الزامات بهره‌برداری انجام شود. در این مسیر، استفاده از راهنمای جامع مبدل حرارتی صنعتی می‌تواند به شناخت بهتر انواع مبدل‌ها، معیارهای انتخاب، اصول طراحی و الزامات عملکردی تجهیزات کمک کند.

میانگین لگاریتمی مبدل حرارتی

LMTD یا اختلاف دمای میانگین لگاریتمی یکی از پارامترهای اصلی در طراحی حرارتی مبدل‌های حرارتی است.

این پارامتر اختلاف دمای مؤثر بین دو سیال را در طول مبدل نمایش می‌دهد و در رابطه اصلی انتقال حرارت به‌صورت زیر استفاده می‌شود:

Q = U × A × F × ΔTlm

محاسبه صحیح LMTD به آرایش جریان، دمای ورودی و خروجی سیالات و در مبدل‌های چندپاسه به فاکتور تصحیح وابسته است.

در طراحی واقعی نیز LMTD نباید به‌صورت مستقل بررسی شود. ضریب کلی انتقال حرارت، رسوب‌گذاری، افت فشار، خواص سیال، تعداد پاس‌ها، متریال و محدودیت‌های فرآیندی باید همزمان در نظر گرفته شوند.انتخاب بین طراحی‌های مختلف مبدل حرارتی به شرایط پروژه وابسته است. عواملی مانند ظرفیت، فشار کاری، فضای نصب، نوع سیال و نیازهای تعمیراتی باید در فرآیند انتخاب مبدل حرارتی مناسب بررسی شوند تا بهترین گزینه بین مبدل صفحه‌ای و پوسته و لوله برای کاربرد صنعتی مشخص شود.

به همین دلیل محاسبه LMTD را باید بخشی از یک فرآیند کامل طراحی حرارتی دانست، نه یک محاسبه مستقل برای تعیین اندازه مبدل.

سوالات متداول درباره LMTD

✅ LMTD در مبدل حرارتی چیست؟ ▼

LMTD یا اختلاف دمای میانگین لگاریتمی، یک اختلاف دمای موثر بین سیال گرم و سرد در طول مسیر مبدل حرارتی است. چون دمای دو سیال در ورودی و خروجی ثابت نیست، از LMTD برای محاسبه دقیق تر انتقال حرارت استفاده می شود.

این پارامتر در طراحی حرارتی مبدل برای تعیین سطح انتقال حرارت و بررسی عملکرد تجهیز اهمیت زیادی دارد.

✅ فرمول محاسبه LMTD در مبدل حرارتی چیست؟ ▼

فرمول اصلی LMTD به صورت زیر است:

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در این رابطه، ΔT1 و ΔT2 اختلاف دمای دو انتهای مبدل هستند. برای محاسبه صحیح باید ابتدا نوع جریان مبدل (موازی یا مخالف) مشخص شود.

✅ تفاوت LMTD جریان موازی و جریان مخالف چیست؟ ▼

در جریان موازی، دو سیال از یک سمت وارد مبدل شده و در یک جهت حرکت می کنند. در جریان مخالف، دو سیال در جهت مخالف حرکت دارند.

معمولا جریان مخالف اختلاف دمای موثر بیشتری ایجاد می کند و در بسیاری از طراحی های صنعتی راندمان حرارتی بهتری دارد.

✅ چرا در طراحی مبدل حرارتی از LMTD استفاده می شود؟ ▼

زیرا اختلاف دمای بین دو سیال در طول مبدل ثابت نیست. استفاده از یک اختلاف دمای ساده می تواند باعث خطا در محاسبه سطح انتقال حرارت شود.

LMTD شرایط واقعی تغییرات دما را در طول مبدل در نظر می گیرد و نتیجه دقیق تری برای طراحی ایجاد می کند.

✅ چگونه LMTD مبدل حرارتی محاسبه می شود؟ ▼

برای محاسبه LMTD ابتدا باید دمای ورودی و خروجی هر دو سیال مشخص شود. سپس اختلاف دمای دو انتهای مبدل محاسبه شده و در فرمول LMTD قرار می گیرد.

در مبدل های صنعتی، نوع آرایش جریان و تعداد پاس ها نیز باید بررسی شود.

✅ آیا LMTD در مبدل پوسته و لوله با مبدل صفحه ای متفاوت است؟ ▼

اصل محاسبه LMTD در هر دو نوع مبدل یکسان است، اما نحوه تعیین اختلاف دما و استفاده از فاکتور تصحیح می تواند متفاوت باشد.

در مبدل های پوسته و لوله چند پاسه، معمولا اصلاح LMTD با ضریب تصحیح انجام می شود.

✅ فاکتور تصحیح LMTD چیست و چه زمانی استفاده می شود؟ ▼

فاکتور تصحیح LMTD برای شرایطی استفاده می شود که جریان واقعی مبدل با حالت ایده آل جریان مخالف تفاوت دارد.

این ضریب در مبدل های چند پاسه، به ویژه مبدل های پوسته و لوله، اهمیت دارد و باعث می شود محاسبات به شرایط واقعی نزدیک تر شوند.

✅ رابطه LMTD با سطح انتقال حرارت مبدل چیست؟ ▼

رابطه اصلی انتقال حرارت به صورت زیر است:

Q = U × A × F × ΔTlm

با افزایش LMTD، برای انتقال یک مقدار مشخص حرارت، سطح مورد نیاز مبدل کاهش پیدا می کند.

به همین دلیل محاسبه صحیح LMTD در انتخاب ابعاد مبدل موثر است.

✅ آیا افزایش LMTD باعث کاهش اندازه مبدل حرارتی می شود؟ ▼

در شرایط ثابت بودن ظرفیت حرارتی، ضریب انتقال حرارت و سایر پارامترهای طراحی، افزایش LMTD می تواند باعث کاهش سطح مورد نیاز انتقال حرارت شود.

البته انتخاب نهایی ابعاد مبدل فقط بر اساس LMTD انجام نمی شود و افت فشار، نوع سیال و شرایط کاری نیز باید بررسی شوند.

✅ خطا های رایج در محاسبه LMTD چیست؟ ▼

مهم ترین خطاها شامل انتخاب اشتباه ΔT1 و ΔT2، تشخیص نادرست نوع جریان، نادیده گرفتن فاکتور تصحیح و استفاده از ضریب کلی انتقال حرارت غیرواقعی است.

بررسی همزمان پارامترهای حرارتی و مکانیکی باعث افزایش دقت طراحی می شود.

✅ آیا رسوب گذاری روی محاسبات LMTD تاثیر دارد؟ ▼

رسوب گذاری به صورت مستقیم وارد فرمول LMTD نمی شود، اما با افزایش مقاومت حرارتی باعث کاهش ضریب کلی انتقال حرارت U می شود.

به همین دلیل در طراحی مبدل باید اثر Fouling و شرایط واقعی بهره برداری در نظر گرفته شود.

✅ تفاوت روش LMTD و روش NTU در طراحی مبدل حرارتی چیست؟ ▼

روش LMTD بیشتر زمانی استفاده می شود که دماهای ورودی و خروجی سیالات مشخص باشند.

روش NTU زمانی کاربرد بیشتری دارد که دمای خروجی مشخص نیست یا هدف بررسی عملکرد مبدل در شرایط مختلف باشد.

✅ آیا LMTD برای مبدل حرارتی چند پاسه قابل استفاده است؟ ▼

بله، اما در مبدل های چند پاسه باید از فاکتور تصحیح LMTD استفاده شود.

زیرا مسیر جریان واقعی ترکیبی از حالت موازی و مخالف است و با مدل ایده آل اختلاف دارد.

✅ حداقل اختلاف دمای مناسب در طراحی مبدل حرارتی چقدر است؟ ▼

مقدار حداقل اختلاف دما به نوع فرآیند، نوع سیال، محدودیت های طراحی و کاربرد مبدل بستگی دارد.

کاهش بیش از حد اختلاف دما می تواند باعث افزایش سطح مورد نیاز مبدل و بالا رفتن هزینه ساخت شود.

✅ آیا فقط با محاسبه LMTD می توان یک مبدل حرارتی انتخاب کرد؟ ▼

خیر. LMTD فقط یکی از پارامترهای طراحی حرارتی است.

برای انتخاب صحیح باید مواردی مانند ظرفیت حرارتی، دبی سیال، فشار کاری، دمای طراحی، افت فشار مجاز، جنس متریال و شرایط نگهداری نیز بررسی شوند.

محاسبه LMTD در مبدل حرارتی؛ فرمول، روش محاسبه و مثال مهندسی

محاسبه LMTD در مبدل حرارتی؛ فرمول، روش محاسبه و مثال مهندسی

LMTD در مبدل حرارتی چیست؟

چرا از LMTD استفاده می‌شود؟

فرمول LMTD چیست؟

ΔT1 و ΔT2 چگونه محاسبه می‌شوند؟

محاسبه LMTD در جریان موازی

مثال عددی جریان موازی

محاسبه LMTD در جریان مخالف

مثال عددی جریان مخالف

تفاوت LMTD جریان موازی و مخالف

محاسبه LMTD در مبدل‌های چندپاسه

فاکتور تصحیح LMTD چیست؟

مثال کامل محاسبه LMTD در مبدل حرارتی

ارتباط LMTD با معادله انتقال حرارت

تأثیر LMTD بر سطح مورد نیاز مبدل

فرمول محاسبه انواع مبدل های حرارتی

فرمول محاسبه مبدل حرارتی پوسته و لوله (Shell & Tube)

فرمول محاسبه مبدل حرارتی صفحه ای (Plate Heat Exchanger)

فرمول محاسبه مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger)

فرمول محاسبه مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

فرمول محاسبه مبدل حرارتی مارپیچی (Spiral Heat Exchanger)

فرمول محاسبه مبدل حرارتی دو لوله ای (Double Pipe Heat Exchanger)

فرمول محاسبه مبدل روغن خنک کن (Oil Cooler)

فرمول محاسبه اواپراتور پوسته و لوله (Shell & Tube Evaporator)

جمع بندی فرمول های طراحی مبدل حرارتی

LMTD در مبدل پوسته و لوله

LMTD در مبدل حرارتی صفحه ای (Plate Heat Exchanger)

LMTD در مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

خطاهای رایج در محاسبه LMTD

1. اشتباه گرفتن جریان موازی و مخالف

2. استفاده از دمای اشتباه در ΔT1 و ΔT2

3. نادیده گرفتن فاکتور تصحیح

4. استفاده از LMTD بدون بررسی Pinch

5. فرض ثابت بودن U

6. نادیده گرفتن Fouling

چه زمانی روش LMTD مناسب نیست؟

تفاوت روش LMTD و NTU-Effectiveness

نکات مهندسی برای استفاده از LMTD در طراحی

میانگین لگاریتمی مبدل حرارتی

سوالات متداول درباره LMTD

تیم مهندسی اکسرژی

مطالب مرتبط پیشنهادی

طراحی و انتخاب اواپراتور پوسته و لوله؛ راهنمای جامع مهندسی و بهینه‌سازی

محاسبه ظرفیت حرارتی مبدل حرارتی | راهنمای کامل طراحی و انتخاب ظرفیت تجهیزات انتقال حرارت

راهنمای انتخاب جنس مبدل حرارتی؛ مقایسه استیل، کربن استیل، تیتانیوم و آلیاژهای مسی

این مطلب برایتان مفید بود؟
