بهینهسازی چندهدفه مبدلهای حرارتی صفحهای با استفاده از الگوریتمهای هوشمند در سامانههای انتقال حرارت یکی از موضوعاتی است که در سالهای اخیر توجه قابلتوجهی در صنعت و دانشگاه پیدا کرده است. دلیل این توجه روشن است: افزایش قیمت انرژی، نیاز به طراحی تجهیزات کوچکتر با بازده بیشتر، و ضرورت کاهش هزینههای عملیاتی باعث شده سازمانها به دنبال روشهایی باشند که بتوانند عملکرد مبدلهای حرارتی را در چندین بعد مختلف بهبود دهند.
مبدل حرارتی صفحه ای به دلیل سطح انتقال حرارت بالا، ساختار فشرده و هزینه نسبتاً پایین، یکی از پرکاربردترین تجهیزات در سامانههای انتقال حرارت محسوب میشود.
در گذشته طراحی مبدلهای حرارتی بیشتر بر اساس روشهای کلاسیک، استانداردهای تجربی و نمودارهای آماده انجام میشد؛ اما امروز با پیشرفت هوش مصنوعی و الگوریتمهای فراابتکاری، میتوان طراحی را بهگونهای انجام داد که چندین هدف بهطور همزمان بهینه شوند؛ اهدافی مانند:
- افزایش ضریب انتقال حرارت
- کاهش افت فشار
- کاهش مصرف انرژی پمپ
- کاهش هزینه ساخت
- افزایش عمر عملیاتی
- بهبود کیفیت سیال خروجی
این همان جایی است که «بهینهسازی چندهدفه» به عنوان رویکردی مدرن وارد عمل میشود.

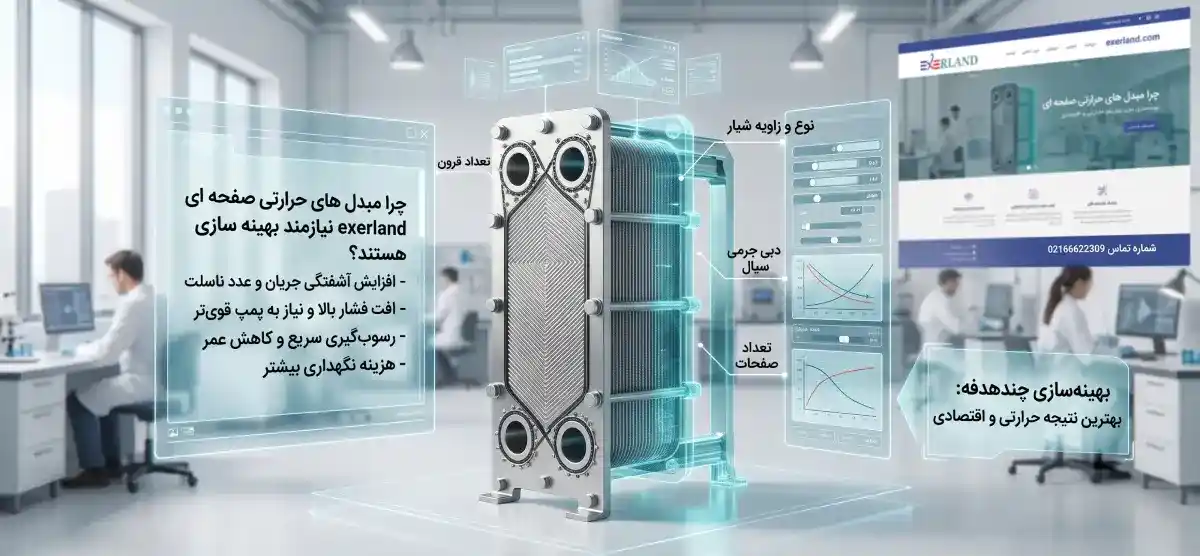

چرا مبدل های حرارتی صفحه ای نیازمند بهینه سازی هستند؟
مبدل های صفحهای برخلاف مبدلهای پوستهوتیوب، ساختار شبکهمانند و شیارداری دارند. این ساختار باعث افزایش آشفتگی جریان، افزایش عدد ناسلت و در نتیجه بهبود راندمان میشود. با این حال طراحی اشتباه میتواند موجب:
- افت فشار بالا
- نیاز به پمپ قویتر
- افزایش مصرف انرژی
- رسوبگیری سریع
- کاهش عمر مبدل
- هزینه نگهداری بیشتر
شود.
بهینهسازی چندهدفه میتواند ترکیبی از متغیرها را انتخاب کند که بهترین نتیجه را از نظر حرارتی، اقتصادی و عملیاتی ارائه دهد. متغیرهایی مانند:
- نوع و زاویه شیار صفحات
- تعداد صفحات
- فاصله بین صفحات
- دبی جرمی سیال
- نرخ جریان دو سیال
- جنس صفحات
در سیستمهای صنعتی، تصمیمگیری درباره ترکیب مناسب این متغیرها ساده نیست، زیرا تغییر هر متغیر روی چند شاخص مختلف اثر میگذارد. مثلاً افزایش زاویه شیار باعث افزایش ضریب انتقال حرارت میشود اما همزمان افت فشار را نیز زیاد میکند. الگوریتمهای هوشمند دقیقاً برای حل چنین چالشهایی استفاده میشوند.
اهمیت عنوان و ارتباط آن با صنعت
1. افزایش تقاضای جهانی برای صرفهجویی انرژی
امروز کارخانهها، نیروگاهها، صنایع غذایی، HVAC و پتروشیمی همگی تحت فشار اقتصادی و زیستمحیطی قرار دارند. کاهش مصرف انرژی و افزایش بازده حرارتی به یک ضرورت تبدیل شده است.یکی از مهمترین حوزههای استفاده از این تجهیزات، صنایع غذایی است که کنترل دقیق دما و رعایت الزامات بهداشتی اهمیت زیادی دارد. در این صنایع،
کاربرد مبدل حرارتی صفحه ای در صنایع غذایی به دلیل راندمان بالا و قابلیت شستشو بسیار گسترده است.
2. افزایش پیچیدگی طراحی
طراحی مبدل صفحهای دیگر با یک محاسبه ساده مهندسی انجام نمیشود. صدها ترکیب متغیر وجود دارد که باید بررسی شود.
3. پیشرفت ابزارهای محاسباتی
استفاده از الگوریتمهایی مثل GA، PSO، NSGA-II باعث میشود بهترین پاسخها از میان میلیونها حالت ممکن در مدت زمان کوتاه انتخاب شوند.
4. افزایش رقابت سازندگان تجهیزات
شرکتها برای طراحی تجهیزات کممصرف و کمهزینه رقابت میکنند. استفاده از بهینهسازی چندهدفه مزیت رقابتی ایجاد میکند.

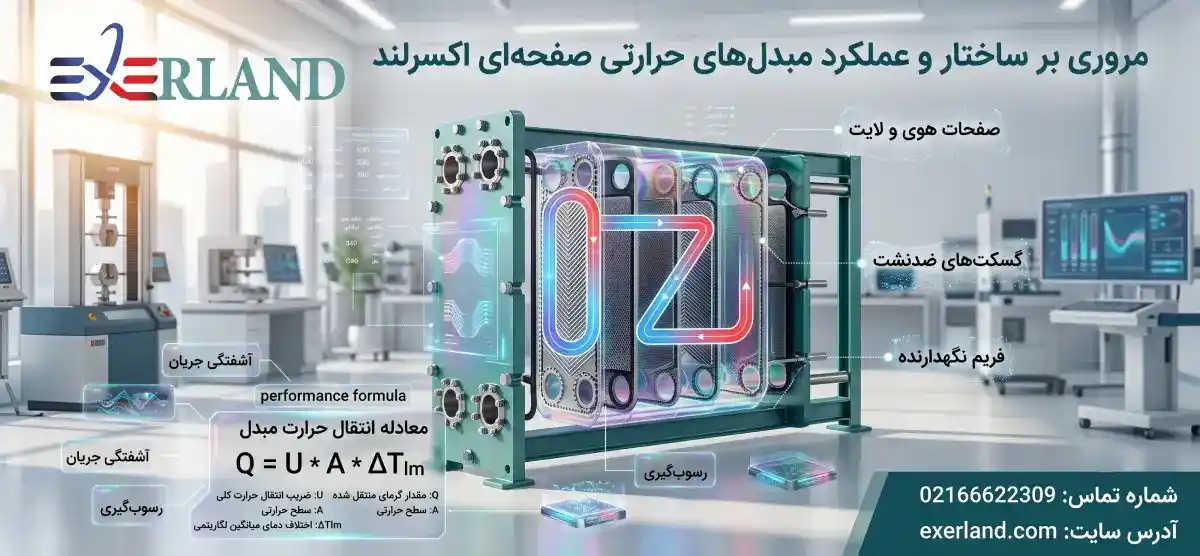

مروری بر ساختار مبدلهای حرارتی صفحهای
مبدل های صفحه ای از چندین صفحه متحدالشکل با شیارهای هندسی تشکیل شدهاند. این صفحات معمولاً از فولاد ضدزنگ، تیتانیوم یا آلیاژهای مقاوم ساخته میشوند.
مهم ترین بخش طراحی مبدل صفحه ای، هندسه سطح است.برای آشنایی با مشخصات فنی و مدل های مختلف
مبدل حرارتی صفحه ای اکسرلند میتوانید محصولات این مجموعه را بررسی کنید.
اجزای اصلی
- صفحات (Plates)
- گسکتها
- فریم نگهدارنده
- کانالهای ورود و خروج
- مسیر جریان U و Z شکل
عوامل مؤثر بر عملکرد
- ضریب انتقال حرارت کلی
- نوع الگوی شیار (هوی، لایت، میکس)
- شدت آشفتگی جریان
- رسوبگیری
- کیفیت آب یا سیال فرایندی
یکی از کلاسیکترین روابط طراحی مبدلها رابطه دمایی کلی است که در ادامه آورده میشود.
نام فرمول: معادله انتقال حرارت مبدل
Q = U * A * ΔTlm
در این رابطه:
Q مقدار گرمای منتقل شده است
U ضریب انتقال حرارت کلی
A سطح حرارتی
ΔTlm اختلاف دمای میانگین لگاریتمی
این فرمول تنها نقطه شروع طراحی است؛ اما در بهینهسازی چندهدفه، متغیرهای بیشتری بررسی میشوند.
چالش های طراحی و ضرورت استفاده از الگوریتم های هوشمند
چالش اصلی این است که مبدل های صفحه ای رفتار غیرخطی دارند. مثلاً تغییر کوچک در فاصله صفحات میتواند بازده را به شدت بالا یا پایین ببرد. مدلسازی تحلیلی دقیق برای این تجهیزات پیچیده است؛ به همین دلیل الگوریتم های فراابتکاری وارد طراحی شدهاند.
معروفترین الگوریتمهای مورد استفاده عبارتاند از:
- الگوریتم ژنتیک (GA)
- الگوریتم ازدحام ذرات (PSO)
- الگوریتم مورچگان
- الگوریتم خفاش
- الگوریتم زنبورعسل
- الگوریتم چندهدفه NSGA-II
این الگوریتمها توانایی جستوجوی فضاهای بزرگ، غیرخطی و چندهدفه را دارند؛ یعنی میتوانند بهترین جوابهایی را که انسان یا روشهای کلاسیک قادر به یافتن آن نیستند، شناسایی کنند.
یکی از مهم ترین چالش ها در بهره برداری از مبدل های حرارتی صفحه ای، حفظ عملکرد حرارتی در طول زمان است. عواملی مانند تشکیل رسوب روی صفحات، تغییر شرایط عملیاتی، افزایش مقاومت حرارتی و کاهش سطح مؤثر انتقال حرارت میتوانند باعث افت راندمان تجهیز شوند. بررسی
علائم کاهش عملکرد مبدل حرارتی صفحه ای به مهندسان کمک میکند تا مشکلات احتمالی را سریعتر شناسایی کرده و اقدامات اصلاحی مناسب را انجام دهند.
معرفی فرمول های مهم مورد استفاده در طراحی مبدل صفحهای
در ادامه چند فرمول پایه که معمولاً در طراحی مبدل حرارتی استفاده میشود آورده شده است.
نام فرمول: محاسبه عدد رینولدز در کانال صفحهای
Re = (ρ * v * Dh) / μ
نام فرمول: ضریب جابجایی حرارت
Nu = h * Dh / k
نام فرمول: افت فشار در کانال
ΔP = f * (L / Dh) * (ρv^2 / 2)
این سه رابطه برای تحلیل اولیه عملکرد جریان و انتقال حرارت استفاده میشود، اما برای یافتن بهترین ترکیب متغیرها از الگوریتمهای هوشمند استفاده میکنیم.
با توجه به اینکه انتخاب پارامترهایی مانند ظرفیت حرارتی، نوع جریان، افت فشار مجاز، جنس صفحات و شرایط کاری تأثیر مستقیمی بر عملکرد نهایی مبدل دارد، قبل از خرید باید تمامی عوامل مؤثر در انتخاب تجهیز بررسی شوند. برای آشنایی کامل با مراحل انتخاب و نکات مهم طراحی، میتوانید
راهنمای انتخاب مبدل حرارتی صفحه ای را مطالعه کنید.
نگاه عمیق تر به مفهوم «بهینه سازی چند هدفه»
در طراحی مبدل صفحه ای چندین هدف همزمان باید بهبود یابد و معمولاً این اهداف با یکدیگر تضاد دارند.
مثال واضح:
افزایش راندمان حرارتی = افزایش آشفتگی جریان
اما
افزایش آشفتگی = افزایش افت فشار و مصرف انرژی پمپ
بنابراین یک جواب واحد وجود ندارد؛ بلکه مجموعهای از جوابها وجود دارد که به آنها “پارسو اُپتیمال” یا “بهترین جوابهای سازشی” گفته میشود.
الگوریتم NSGA-II دقیقاً برای تولید چنین جوابهایی بسیار مناسب است.

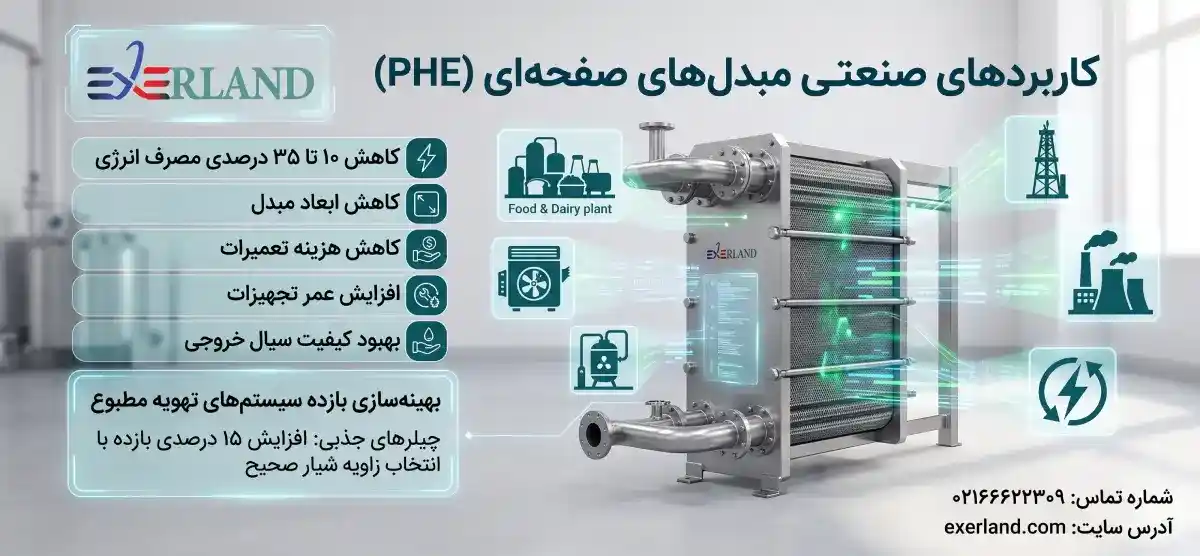

کاربردهای صنعتی (واقعی و ملموس)
مبدلهای صفحهای تقریباً در تمام صنایع وجود دارند، مثل:
- صنعت غذا و لبنیات
- سیستمهای HVAC (چیلر و هواساز)
- صنایع شیمیایی
- پالایشگاهها
- نیروگاهها
- تجهیزات بازیافت انرژی
در تمام این صنایع، بهینهسازی میتواند:
- مصرف انرژی را بین ۱۰ تا ۳۵ درصد کاهش دهد
- ابعاد مبدل را کوچکتر کند
- هزینه تعمیرات را کاهش دهد
- عمر تجهیزات را افزایش دهد
- کیفیت سیال خروجی را بهبود دهد
مثلاً در چیلرهای جذبی، انتخاب زاویه شیار درست روی صفحات میتواند بازده سیستم را تا ۱۵٪ افزایش دهد.در سیستمهای فشرده مانند چیلرها و پمپهای حرارتی،
مبدل حرارتی صفحه ای بریز به دلیل ابعاد کوچک و راندمان بالا کاربرد گستردهای دارد.
روش تحقیق و پیادهسازی بهینه سازی چند هدفه مبدل های حرارتی صفحه ای با الگوریتم های هوشمند
پس از درک اهمیت بهینهسازی چندهدفه در طراحی مبدل های حرارتی صفحه ای واشردار، گام بعدی ورود به مرحله مدلسازی، تعریف توابع هدف، تعیین قیود طراحی و انتخاب الگوریتم بهینهسازی است. در اینجا، چارچوب مهندسی انجام پروژه بهصورت دقیق تشریح میشود.
چارچوب کلی روش تحقیق
فرآیند بهینهسازی چندهدفه مبدل صفحهای معمولاً شامل مراحل زیر است:
- تعریف پارامترهای طراحی (Design Variables)
- مدلسازی حرارتی و هیدرولیکی
- تعریف توابع هدف
- اعمال قیود طراحی
- انتخاب الگوریتم هوشمند
- اجرای شبیهسازی
- استخراج جبهه پارتو
- تحلیل نتایج و انتخاب نقطه بهینه نهایی
این فرآیند بهصورت ترکیبی از مدلسازی ریاضی، تحلیل انتقال حرارت، دینامیک سیالات و هوش مصنوعی انجام میشود.علاوه بر پارامترهای طراحی، شرایط بهرهبرداری نیز تأثیر مستقیمی بر عملکرد مبدل دارد. عواملی مانند تشکیل رسوب روی صفحات میتوانند مقاومت حرارتی را افزایش داده و راندمان سیستم را کاهش دهند. بررسی
رسوب سخت و نرم در مبدل حرارتی صفحه ای به انتخاب روش مناسب نگهداری کمک میکند.

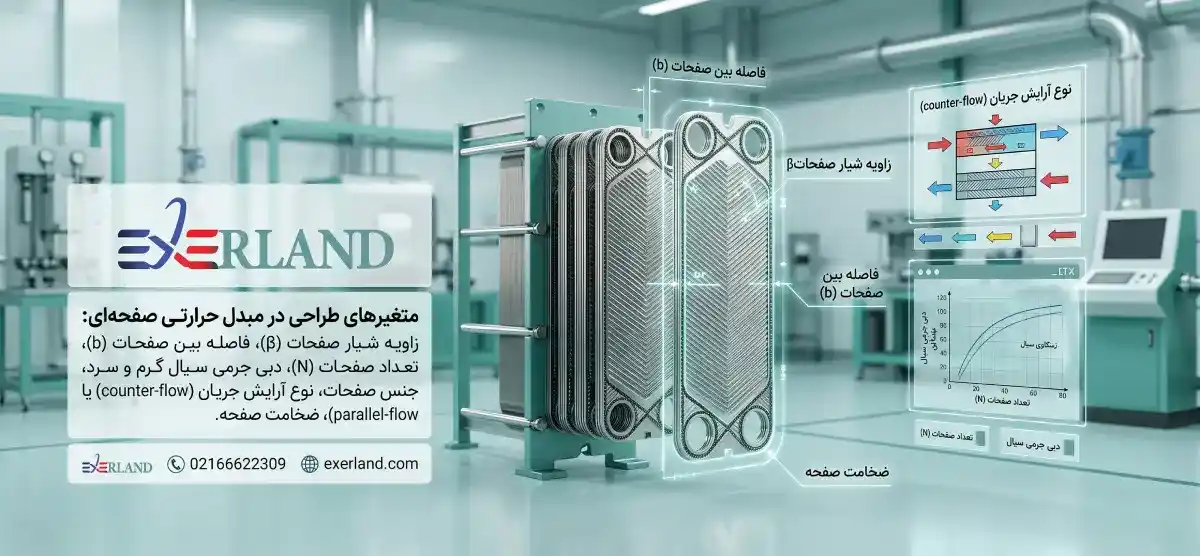

متغیرهای طراحی در مبدل حرارتی صفحه ای
در بهینهسازی چندهدفه، متغیرهای تصمیم نقش کلیدی دارند. مهمترین متغیرها عبارتاند از:
زاویه شیار صفحات (β)
فاصله بین صفحات (b)
تعداد صفحات (N)
دبی جرمی سیال گرم و سرد
جنس صفحات
نوع آرایش جریان (counter-flow یا parallel-flow)
ضخامت صفحه
این متغیرها مستقیماً بر ضریب انتقال حرارت، افت فشار، هزینه ساخت و راندمان کلی سیستم اثر میگذارند.
مدل سازی حرارتی و هیدرولیکی
محاسبه نرخ انتقال حرارت
نام فرمول: نرخ انتقال حرارت
Q = m * Cp * (Tout - Tin)
اختلاف دمای میانگین لگاریتمی
نام فرمول: اختلاف دمای میانگین لگاریتمی
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
ضریب انتقال حرارت کلی
نام فرمول: ضریب انتقال حرارت کلی
1/U = 1/h_hot + 1/h_cold + Rf + (t/k)
افت فشار کانال صفحه ای
نام فرمول: افت فشار
ΔP = f * (L/Dh) * (ρv^2 / 2)
این روابط پایه برای اتصال مدل حرارتی به الگوریتم بهینهسازی استفاده میشوند.یکی از عوامل مهم کاهش عملکرد مبدل های حرارتی صفحه ای، ایجاد رسوب، خوردگی یا آسیب در بخشهای آببندی است. در مبدلهای صفحه ای واشردار، بررسی وضعیت گسکتها و شناخت عوامل ایجاد نشتی نقش مهمی در جلوگیری از توقف سیستم دارد. برای بررسی دقیقتر این موضوع میتوانید مقاله
علل نشتی مبدل حرارتی صفحه ای واشردار را مطالعه کنید.
تعریف توابع هدف در بهینه سازی چندهدفه
در طراحی مبدلهای صفحهای معمولاً سه هدف اصلی تعریف میشود:
هدف اول: بیشینهسازی انتقال حرارت
افزایش Q یا افزایش U
هدف دوم: حداقلسازی افت فشار
کاهش ΔP برای کاهش مصرف انرژی پمپ
هدف سوم: حداقلسازی هزینه کل سیستم
شامل هزینه ساخت + هزینه انرژی سالیانه
مدل هزینه میتواند بهصورت زیر تعریف شود:
نام فرمول: تابع هزینه کل
Cost_total = Cost_capital + Cost_energy
در بهینه سازی چندهدفه، این سه تابع بهصورت همزمان بررسی میشوند و خروجی بهصورت جبهه پارتو ارائه میشود.انتخاب بین مدل های مختلف مبدل حرارتی صفحهای به عواملی مانند فشار کاری، نوع سیال، امکان تعمیرات و شرایط فرآیند بستگی دارد. برای بررسی تفاوت این دو ساختار، مطالعه مقایسه مبدل حرارتی صفحه ای واشردار و بریز پیشنهاد میشود.
قیود طراحی
برای اینکه طراحی عملی و صنعتی باشد، قیود زیر اعمال میشود:
- محدودیت افت فشار مجاز
- محدودیت حداکثر ابعاد مبدل
- دمای خروجی موردنیاز فرآیند
- محدوده مجاز سرعت سیال
- محدودیت خوردگی یا جنس متریال
بدون اعمال قیود، الگوریتم ممکن است پاسخهای غیرقابل اجرا ارائه دهد.
انتخاب جنس صفحات باید متناسب با نوع سیال و شرایط کاری انجام شود، زیرا عدم انتخاب صحیح متریال میتواند باعث کاهش عمر تجهیز شود. یکی از مشکلات مهم در این زمینه، خوردگی مبدل حرارتی صفحه ای است که باید در مرحله طراحی مورد توجه قرار گیرد.

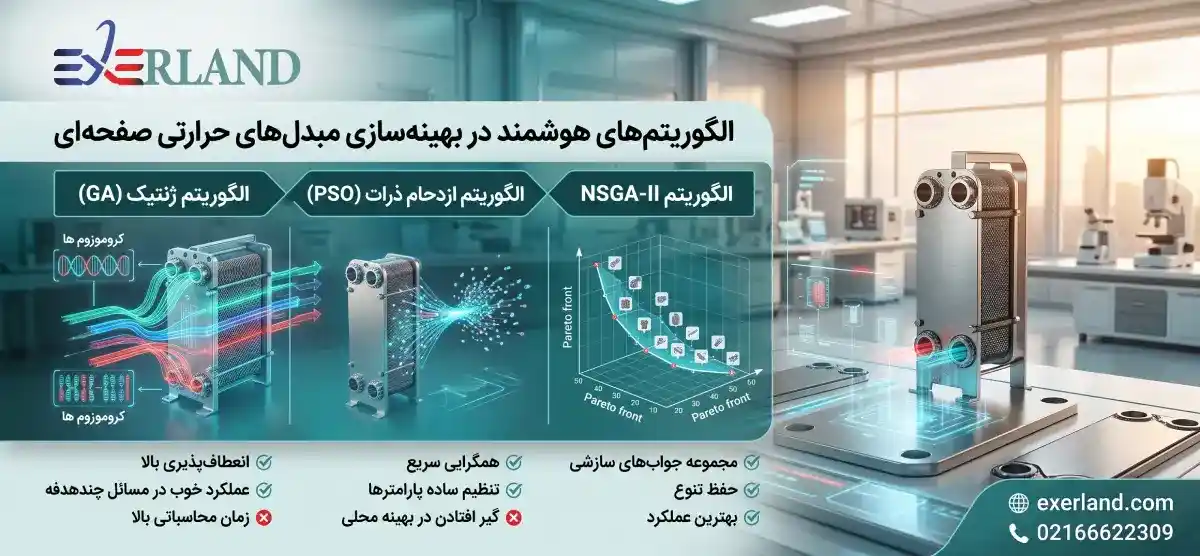

الگوریتم های هوشمند مورد استفاده در بهینهسازی
در این بخش مهمترین الگوریتمهای فراابتکاری که در بهینهسازی مبدلهای حرارتی صفحهای استفاده میشوند بررسی میشوند.بسته به نوع فرآیند، صنایع مختلف نیازمند طراحیهای متفاوتی از مبدل های صفحه ای هستند. بررسی کاربرد صنعتی مبدل حرارتی صفحه ای واشردار میتواند به شناخت بهتر مزایا و محدودیتهای این تجهیزات کمک کند.
الگوریتم ژنتیک (Genetic Algorithm - GA)
الگوریتم ژنتیک بر اساس انتخاب طبیعی عمل میکند. هر مجموعه از متغیرهای طراحی بهعنوان یک “کروموزوم” تعریف میشود.
ویژگیها:
- مناسب مسائل غیرخطی
- توانایی فرار از مینیممهای محلی
- مناسب برای طراحی صنعتی
مزایا:
✔ انعطافپذیری بالا
✔ عملکرد خوب در مسائل چندهدفه
محدودیت:
✖ زمان محاسباتی نسبتاً بالا
الگوریتم ازدحام ذرات (Particle Swarm Optimization - PSO)
این الگوریتم از رفتار اجتماعی پرندگان الهام گرفته شده است. هر ذره نماینده یک طراحی است که در فضای جستجو حرکت میکند.
مزایا:
✔ همگرایی سریع
✔ تنظیم ساده پارامترها
محدودیت:
✖ احتمال گیر افتادن در بهینه محلی
الگوریتم NSGA-II (Non-dominated Sorting Genetic Algorithm)
این الگوریتم یکی از بهترین روشهای بهینهسازی چندهدفه است و برای استخراج جبهه پارتو بسیار کارآمد است.
مزایا:
✔ تولید مجموعه جوابهای سازشی
✔ حفظ تنوع جوابها
✔ مناسب مسائل صنعتی پیچیده
در طراحی مبدل صفحهای، NSGA-II اغلب بهترین عملکرد را نشان داده است.
جدول مقایسه الگوریتم های هوشمند در بهینه سازی مبدل صفحه ای
این جدول نشان میدهد برای پروژههای صنعتی که چندین هدف دارند، NSGA-II گزینه قدرتمندی محسوب میشود.
انتخاب صحیح مبدل حرارتی نیازمند بررسی همزمان پارامترهایی مانند ظرفیت انتقال حرارت، نوع سیال، فشار کاری، دمای عملکرد و شرایط نصب است. در صورتی که به دنبال انتخاب تجهیز مناسب برای کاربرد صنعتی خود هستید، میتوانید مشخصات فنی و مدلهای مختلف را در صفحه خرید مبدل حرارتی بررسی کنید.
تحلیل جبهه پارتو در طراحی مبدل حرارتی
خروجی بهینهسازی چندهدفه معمولاً یک نمودار دو یا سهبعدی است که رابطه بین Q و ΔP را نشان میدهد.
تصور کنید محور افقی افت فشار و محور عمودی انتقال حرارت باشد. نقاطی که در پایینترین افت فشار و بالاترین انتقال حرارت قرار دارند، روی مرز پارتو هستند.
نمودار مفهومی:
Q ↑ * * * * * * * --------------------------→ ΔP
هر نقطه روی منحنی یک طراحی بهینه سازشی است. انتخاب نهایی بسته به سیاست اقتصادی کارفرما انجام میشود.گسکت یکی از قطعات کلیدی در مبدلهای صفحهای واشردار است که وظیفه جلوگیری از اختلاط سیالات و نشتی را برعهده دارد. شناخت عملکرد گسکت مبدل حرارتی صفحه ای برای نگهداری صحیح تجهیز ضروری است.
نمونه ورودی و خروجی مدل
ورودیها:
- دبی سیال گرم: 2 kg/s
- دمای ورودی: 90°C
- دمای خروجی هدف: 60°C
- فشار مجاز: 50 kPa
خروجی بهینه نمونه:
- تعداد صفحات: 42
- زاویه شیار: 60 درجه
- انتقال حرارت: افزایش 18٪
- کاهش افت فشار: 12٪ نسبت به طراحی اولیه
- کاهش هزینه انرژی سالیانه: 9٪
این نتایج نشان میدهد استفاده از الگوریتمهای هوشمند میتواند بهبود قابلتوجهی در راندمان و اقتصاد سیستم ایجاد کند.در سیستمهای چیلر و پمپ حرارتی، فضای نصب و راندمان انرژی از عوامل مهم انتخاب تجهیز هستند. به همین دلیل استفاده از
مبدل صفحه ای در چیلر و پمپ حرارتی در بسیاری از طراحیهای جدید افزایش یافته است.
تحلیل نتایج بهینه سازی چندهدفه مبدل های حرارتی صفحه ای با استفاده از الگوریتم های هوشمند
در این مرحله از مقاله، نتایج مدلسازی و اجرای الگوریتمهای هوشمند بر روی مبدل حرارتی صفحهای مورد بررسی قرار میگیرد. هدف این بخش آن است که نشان دهد چگونه روش بهینهسازی چندهدفه میتواند تصمیمگیری مهندسی را متحول کند. تمرکز اصلی ما روی تحلیل جبهه پارتو، رفتار متغیرهای طراحی، بررسی راندمان انرژی و تحلیل اقتصادی است.
بررسی رفتار جبهه پارتو (Pareto Front)
پس از اجرای الگوریتمهای هوشمند مانند NSGA-II، مجموعهای از جوابهای سازشی بهدست آمد که رابطه بین انتقال حرارت (Q) و افت فشار (ΔP) را نشان میدهد. نتایج معمولاً نشان میدهد که:
- افزایش انتقال حرارت تقریباً همیشه با افزایش افت فشار همراه است
- طراحی بهینه نیازمند یک نقطه تعادل میان هزینه انرژی و بازده حرارتی است
- بعضی جوابها ممکن است راندمان بالا داشته باشند اما هزینه عملیاتی زیاد تولید کنند
به عنوان مثال، یکی از منحنیهای پارسوی بهدستآمده شکل زیر را داشت:
Q ↑ * * * * * * * --------------------------→ ΔP
در این منحنی، نقاط سمت چپ طراحیهایی هستند که افت فشار کمی دارند اما انتقال حرارتشان نیز متوسط است. نقاط سمت راست انتقال حرارتی بالاتر دارند اما انرژی بیشتری برای پمپ نیاز دارند. تصمیمگیری نهایی بسته به هدف پروژه صورت میگیرد.
سرویس دوره ای و بررسی وضعیت قطعات داخلی نقش مهمی در جلوگیری از خرابی های ناگهانی دارد. یکی از مراحل مهم نگهداری،
بازرسی گسکت مبدل حرارتی صفحه ای و کنترل وضعیت آببندی صفحات است.
تحلیل حساسیت متغیرهای طراحی
برای درک بهتر رفتار مبدل صفحهای، تحلیل حساسیت روی متغیرهای کلیدی انجام شد. نتایج نشان میدهد:
زاویه شیار صفحات (60، 45، 30 درجه)
- زاویه 60 درجه: بیشترین ضریب انتقال حرارت، بیشترین افت فشار
- زاویه 45 درجه: حالت تعادلی و سازگار با طراحی صنعتی
- زاویه 30 درجه: کمترین افت فشار، مناسب برای جریانهای حساس به فشار
نتیجه: زاویه 45 درجه در اکثر موارد نقطه بهینه از نظر انرژی و راندمان است.
فاصله بین صفحات (b)
کاهش فاصله، آشفتگی جریان و عدد نوسلت را افزایش میدهد
اما باعث افزایش شدید افت فشار میشود
تعداد صفحات
افزایش تعداد صفحات، سطح انتقال حرارت را افزایش میدهد اما:
- مقاومت هیدرولیکی بالاتر
- افزایش هزینه ساخت
- افزایش ابعاد تجهیزات
بنابراین مقدار بهینه باید از طریق مدلسازی تعیین شود.
در برخی پروژهها انتخاب بین مبدل صفحهای و سایر فناوریها نیازمند بررسی دقیق مزایا و محدودیتهای هر گزینه است. مطالعه مقایسه عددی انتقال حرارت صفحه ای میتواند به انتخاب مهندسی بهتر کمک کند.

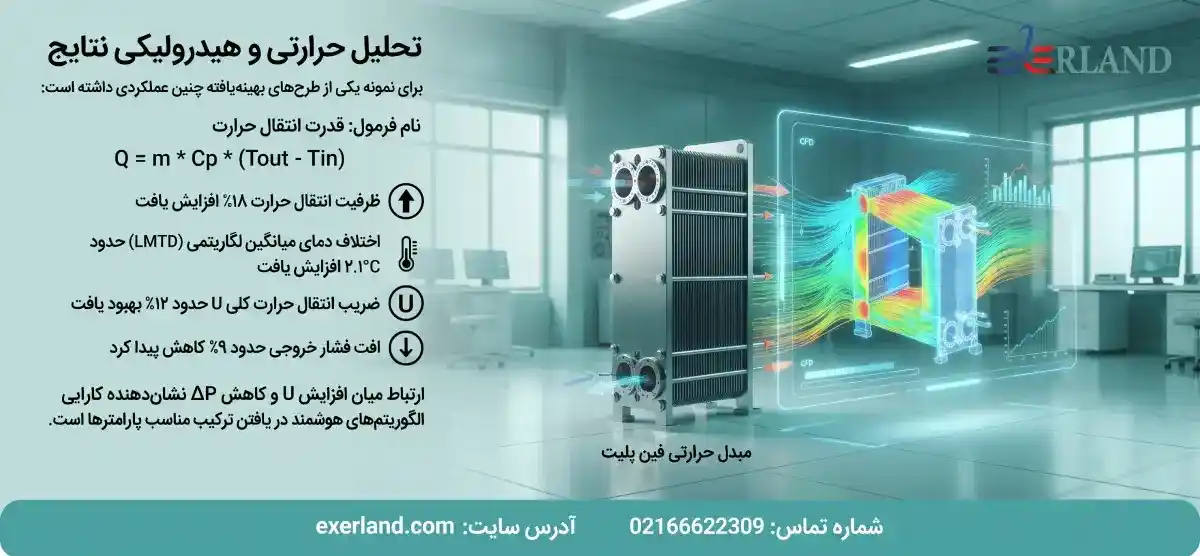

تحلیل حرارتی و هیدرولیکی نتایج
برای نمونه یکی از طرحهای بهینهیافته چنین عملکردی داشته است:
نام فرمول: قدرت انتقال حرارت
Q = m * Cp * (Tout - Tin)
با استفاده از این طرح:
- ظرفیت انتقال حرارت ۱۸٪ افزایش یافت
- اختلاف دمای میانگین لگاریتمی (LMTD) حدود ۲.۱°C افزایش یافت
- ضریب انتقال حرارت کلی U حدود ۱۲٪ بهبود یافت
- افت فشار خروجی حدود ۹٪ کاهش پیدا کرد
ارتباط میان افزایش U و کاهش ΔP نشاندهنده کارایی الگوریتمهای هوشمند در یافتن ترکیب مناسب پارامترها است.دستیابی به عملکرد مناسب نیازمند بررسی دقیق پارامترهایی مانند سطح انتقال حرارت، دبی جریان، اختلاف دما و افت فشار است. به همین دلیل محاسبات حرارتی مبدل حرارتی صفحه ای یکی از مراحل مهم طراحی محسوب میشود.
تحلیل اقتصادی (Cost Analysis)
در صنایع، بهینهسازی واقعی تنها به معنای افزایش راندمان حرارتی نیست؛ بلکه باید هزینهها نیز بهینه شوند.
ساختار هزینهها شامل:
- هزینه اولیه ساخت
- هزینه انرژی سالانه
- هزینه تعمیرات و توقف سیستم
- هزینه رسوبزدایی و تمیزکاری
- هزینه پمپ و تجهیزات جانبی
یکی از خروجیهای مهم پروژه بهینهسازی:
- کاهش ۹٪ هزینه انرژی سالیانه
- افزایش عمر مفید مبدل از ۵ به ۶.۲ سال
- کاهش نیاز به شستوشوی دورهای (CIP) به میزان ۷٪
این نتایج اقتصادی نشان میدهد که استفاده از الگوریتمهای هوشمند تنها یک موضوع تئوری نیست، بلکه تأثیر مستقیم بر بهرهوری مالی دارد.
بررسی قیمت مبدل حرارتی صفحه ای باید علاوه بر هزینه اولیه، شامل هزینه انرژی، تعمیرات و طول عمر تجهیز نیز باشد.
مقایسه عملکرد الگوریتم ها در نتایج نهایی
در یک پروژه صنعتی نمونه، سه الگوریتم GA، PSO و NSGA-II مورد استفاده قرار گرفت. نتایج مقایسهای:
نتیجه پایانی:
پیشنهادهای صنعتی بر اساس نتایج بهینه سازی مبدل صفحه ای
این بخش کاملاً کاربردی برای مهندسان و کارفرمایان است.
انتخاب زاویه 45 درجه برای صنایع عمومی
در اغلب سیستمهای HVAC، غذایی و نیروگاهی، زاویه 45 درجه بهترین انتخاب است.
افزایش فاصله صفحات برای جریانهای حساس به افت فشار
برای سیستمهایی با پمپهای کوچک یا محدودیت فشار، افزایش فاصله باعث کاهش ΔP میشود.
استفاده از صفحات تیتانیومی در محیطهای خورنده
اگر سیال دارای مواد خورنده است، صفحات تیتانیومی علیرغم هزینه بیشتر، عمر عملیاتی را دو برابر میکنند.
استفاده از الگوریتمهای هوشمند در طراحی اولیه
استفاده از NSGA-II میتواند هزینه طراحی نهایی را ۱۰–۳۰٪ کاهش دهد.
اهمیت بررسی رسوب گیری
افزایش سطح آشفتگی میتواند رسوبگیری را کاهش دهد؛ این موضوع باید همزمان با طراحی بررسی شود.
مبدل های حرارتی صفحه ای بر اساس نوع اتصال صفحات، نحوه آب بندی و شرایط کاری در مدل های مختلفی تولید میشوند. شناخت
انواع مبدل حرارتی صفحه ای به انتخاب صحیح تجهیز برای هر کاربرد کمک میکند.

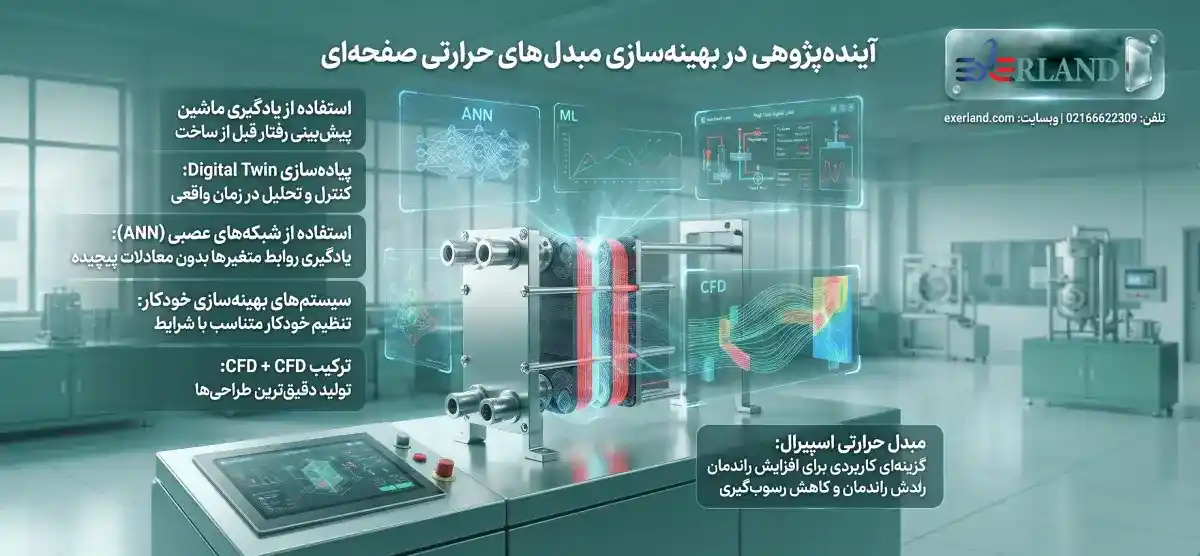

آینده پژوهی در بهینه سازی مبدل های حرارتی صفحه ای
با پیشرفت هوش مصنوعی، آینده بهینهسازی تجهیزات حرارتی بسیار متفاوت خواهد بود:
استفاده از یادگیری ماشین (Machine Learning)
مدلهای ML میتوانند رفتار مبدل را قبل از ساخت پیشبینی کنند و بهینهسازی را بسیار سریعتر انجام دهند.
پیاده سازی Digital Twin
دوقلوی دیجیتال به کارفرما امکان میدهد مبدل حرارتی را در زمان واقعی کنترل و تحلیل کند
استفاده از شبکه های عصبی (ANN)
شبکههای عصبی میتوانند رابطه بین متغیرهای طراحی را بدون نیاز به حل معادلات پیچیده یادگیری کنند.
سیستم های بهینه سازی خودکار (Self-Optimized System)
مبدلهای آینده خودشان را متناسب با شرایط عملیاتی تنظیم خواهند کرد.
ترکیب CFD + AI
استفاده همزمان از دینامیک سیالات محاسباتی و هوش مصنوعی دقیقترین طراحیها را تولید خواهد کرد.
با وجود پیشرفت روشهای طراحی و استفاده از الگوریتمهای هوشمند در بهینه سازی مبدل های حرارتی، شناخت اصول اولیه عملکرد تجهیز همچنان اولین مرحله در انتخاب صحیح محسوب میشود. آشنایی با ساختار، نحوه انتقال حرارت و انواع مختلف مبدل حرارتی صفحه ای و نحوه عملکرد آن میتواند دید مهندسی بهتری برای انتخاب و طراحی سیستم ایجاد کند.
سوالات تخصصی مهندسی و صنعتی درباره بهینه سازی چندهدفه مبدل های حرارتی صفحه ای FAQ
✅ بهینه سازی چندهدفه مبدل حرارتی صفحه ای چیست و چرا در طراحی صنعتی اهمیت دارد؟
▼
بهینه سازی چندهدفه فرآیندی است که در آن چندین پارامتر مهم به صورت همزمان بررسی میشوند؛ زیرا در طراحی مبدل حرارتی صفحه ای معمولاً افزایش انتقال حرارت باعث افزایش افت فشار میشود و کاهش افت فشار نیز ممکن است ظرفیت حرارتی را کاهش دهد. در این روش اهدافی مانند افزایش راندمان حرارتی، کاهش مصرف انرژی، کاهش هزینه ساخت، افزایش عمر تجهیز، کاهش رسوب، بهبود قابلیت تعمیر و کاهش هزینه نگهداری همزمان ارزیابی میشوند. نتیجه این فرآیند انتخاب بهترین نقطه عملکرد (Pareto Optimal) است که بیشترین بازده را با کمترین هزینه بهره برداری فراهم میکند.
✅ مهم ترین اهداف در بهینه سازی چندهدفه مبدل حرارتی صفحه ای کدام هستند؟
▼
در پروژههای صنعتی معمولاً چند هدف اصلی به صورت همزمان بررسی میشوند که شامل افزایش ضریب انتقال حرارت، کاهش افت فشار، کاهش مصرف انرژی پمپها، کاهش هزینه اولیه، افزایش طول عمر صفحات، کاهش احتمال رسوب، افزایش راندمان حرارتی، کاهش وزن تجهیز، کاهش فضای نصب و کاهش هزینه چرخه عمر است. مهندسان طراحی تلاش میکنند بدون قربانی کردن یکی از این اهداف، بهترین تعادل را ایجاد کنند. به همین دلیل روشهای چندهدفه نسبت به طراحیهای سنتی نتایج بسیار اقتصادیتر و پایدارتر ارائه میکنند.
✅ چگونه بین افزایش انتقال حرارت و کاهش افت فشار تعادل ایجاد میشود؟
▼
افزایش سرعت سیال معمولاً انتقال حرارت را بهبود میدهد اما همزمان افت فشار را افزایش میدهد. در مقابل کاهش سرعت باعث کاهش مصرف انرژی پمپ میشود ولی راندمان انتقال حرارت کاهش مییابد. بهینه سازی چندهدفه با تحلیل صدها یا هزاران حالت مختلف، بهترین نقطه تعادل را پیدا میکند تا هر دو شاخص در شرایط مطلوب قرار گیرند. این روش باعث میشود سیستم بدون مصرف انرژی اضافی، حداکثر ظرفیت سرمایش یا گرمایش را تولید کند.
✅ آیا الگوریتم ژنتیک (Genetic Algorithm) بهترین روش برای بهینه سازی مبدل حرارتی صفحه ای است؟
▼
الگوریتم ژنتیک یکی از پرکاربردترین روشهای بهینه سازی چندهدفه در طراحی مبدلهای حرارتی است زیرا میتواند تعداد بسیار زیادی از متغیرهای طراحی را به صورت همزمان بررسی کند. این الگوریتم با الهام از فرآیند تکامل طبیعی، بهترین ترکیب ابعاد صفحات، زاویه شیارها، تعداد صفحات، سرعت جریان و سایر پارامترها را انتخاب میکند. البته در بسیاری از پروژههای صنعتی از ترکیب الگوریتم ژنتیک، الگوریتم NSGA-II و شبیه سازی CFD استفاده میشود تا دقت نتایج افزایش یابد.
✅ نقش CFD در بهینه سازی مبدل حرارتی صفحه ای چیست؟
▼
تحلیل CFD امکان مشاهده دقیق نحوه حرکت سیال، توزیع دما، نواحی ایجاد گردابه، نقاط تشکیل رسوب و افت فشار را فراهم میکند. مهندس طراح میتواند قبل از ساخت تجهیز، عملکرد واقعی مبدل را شبیه سازی کند و اثر تغییر زاویه صفحات، فاصله کانالها، الگوی جریان و دبی سیال را بررسی نماید. این موضوع باعث کاهش تعداد نمونههای آزمایشی، کاهش هزینه طراحی و افزایش دقت انتخاب تجهیزات میشود.
✅ چگونه هزینه چرخه عمر (Life Cycle Cost) در بهینه سازی مبدل صفحه ای محاسبه میشود؟
▼
در بسیاری از پروژهها هزینه خرید تنها بخش کوچکی از هزینه واقعی تجهیز است. هزینه برق مصرفی، تعمیرات، توقف تولید، شستشو، تعویض گسکت، تعویض صفحات و نگهداری در طول عمر تجهیز سهم بسیار بیشتری دارند. بهینه سازی چندهدفه تلاش میکند مجموع این هزینهها را کاهش دهد تا سرمایه گذاری اولیه در بلندمدت بیشترین بازده اقتصادی را ایجاد کند. به همین دلیل بسیاری از صنایع بزرگ تصمیمگیری خود را بر اساس هزینه چرخه عمر انجام میدهند.
نام فرمول:
LCC = Initial Cost + Energy Cost + Maintenance Cost + Downtime Cost
✅ چه پارامترهایی بیشترین تأثیر را در بهینه سازی مبدل حرارتی صفحه ای دارند؟
▼
از مهمترین پارامترها میتوان به زاویه شیار صفحات، فاصله صفحات، تعداد صفحات، نوع آرایش جریان، سرعت سیال، دبی، جنس صفحات، ضخامت صفحات، جنس گسکت، دمای ورودی، فشار کاری، خواص ترموفیزیکی سیال، میزان رسوب و کیفیت آب اشاره کرد. تغییر هر یک از این پارامترها میتواند عملکرد کل سیستم را به شکل قابل توجهی تغییر دهد، بنابراین تمامی این متغیرها باید همزمان بررسی شوند.
✅ آیا افزایش تعداد صفحات همیشه باعث افزایش راندمان مبدل حرارتی میشود؟
▼
خیر. افزایش تعداد صفحات اگرچه سطح انتقال حرارت را بیشتر میکند اما ممکن است باعث افزایش افت فشار، افزایش هزینه ساخت، افزایش وزن تجهیز و کاهش اقتصادی بودن پروژه شود. در بسیاری از پروژهها تعداد بهینه صفحات کمتر از مقدار حداکثر ممکن است. بهینه سازی چندهدفه دقیقاً برای یافتن این نقطه بهینه استفاده میشود تا بیشترین راندمان با کمترین هزینه حاصل گردد.
✅ چگونه راندمان حرارتی مبدل صفحه ای اندازه گیری میشود؟
▼
راندمان حرارتی معمولاً با مقایسه میزان انتقال حرارت واقعی با حداکثر انتقال حرارت ممکن تعیین میشود. علاوه بر آن شاخصهایی مانند Effectiveness، LMTD و NTU نیز برای ارزیابی عملکرد استفاده میشوند. این شاخصها نشان میدهند تجهیز تا چه اندازه از ظرفیت واقعی خود استفاده میکند و آیا امکان بهبود طراحی وجود دارد یا خیر.
نام فرمول:
Effectiveness = Qactual / Qmax
✅ چرا افت فشار در بهینه سازی مبدل حرارتی اهمیت زیادی دارد؟
▼
افت فشار مستقیماً باعث افزایش توان مصرفی پمپها و هزینه برق میشود. اگر افت فشار بیش از حد افزایش یابد، علاوه بر افزایش هزینه انرژی، استهلاک تجهیزات نیز بیشتر خواهد شد. بنابراین طراحی حرفهای باید به گونهای باشد که انتقال حرارت مطلوب با حداقل افت فشار حاصل شود. این تعادل یکی از مهمترین اهداف بهینه سازی چندهدفه محسوب میشود.
✅ آیا انتخاب جنس صفحات در فرآیند بهینه سازی تأثیر دارد؟
▼
بله. انتخاب متریال مناسب مانند استنلس استیل 304، استنلس استیل 316، تیتانیوم، SMO یا آلیاژهای نیکل علاوه بر مقاومت در برابر خوردگی، بر انتقال حرارت، طول عمر، هزینه ساخت و قابلیت تعمیر نیز اثر مستقیم دارد. در محیطهای خورنده، انتخاب نادرست متریال میتواند هزینههای تعمیرات را چندین برابر افزایش دهد، بنابراین جنس صفحات یکی از متغیرهای مهم در بهینه سازی محسوب میشود.
✅ چگونه رسوب (Fouling) در بهینه سازی مبدل حرارتی صفحه ای لحاظ میشود؟
▼
مدلهای بهینه سازی حرفهای تنها شرایط اولیه تجهیز را بررسی نمیکنند بلکه افزایش تدریجی رسوب در طول زمان را نیز در نظر میگیرند. این موضوع باعث میشود طراحی نهایی حتی پس از چندین سال بهره برداری نیز عملکرد مناسبی داشته باشد. همچنین انتخاب سرعت مناسب جریان، کیفیت آب و برنامه شستشوی دورهای میتواند تشکیل رسوب را به حداقل برساند.
✅ آیا هوش مصنوعی در بهینه سازی مبدل حرارتی صفحه ای کاربرد دارد؟
▼
امروزه هوش مصنوعی، یادگیری ماشین و شبکههای عصبی در بسیاری از پروژههای صنعتی برای پیشبینی عملکرد مبدلهای حرارتی استفاده میشوند. این فناوریها میتوانند با تحلیل دادههای عملیاتی، بهترین شرایط عملکرد را پیشنهاد دهند، زمان مناسب تعمیرات را پیشبینی کنند و حتی احتمال ایجاد رسوب یا خوردگی را قبل از وقوع تشخیص دهند. این موضوع باعث افزایش بهرهوری و کاهش هزینههای عملیاتی میشود.
✅ بهترین شاخص برای مقایسه دو طراحی مختلف مبدل حرارتی چیست؟
▼
هیچ شاخص واحدی برای تمامی پروژهها وجود ندارد. مهندسان معمولاً انتقال حرارت، افت فشار، راندمان انرژی، هزینه چرخه عمر، قابلیت تعمیر، احتمال رسوب، قابلیت توسعه آینده، فضای نصب و قابلیت اطمینان را به صورت همزمان بررسی میکنند. به همین دلیل استفاده از تحلیل چندهدفه و منحنی پارتو دقیقترین روش برای انتخاب طراحی نهایی محسوب میشود.
✅ آیا بهینه سازی چندهدفه باعث کاهش مصرف انرژی و افزایش سودآوری صنایع میشود؟
▼
بله. در بسیاری از صنایع، بهینه سازی صحیح مبدل حرارتی صفحه ای میتواند مصرف انرژی را به میزان قابل توجهی کاهش دهد، هزینه برق پمپها را کم کند، دفعات شستشو را کاهش دهد، عمر صفحات و گسکتها را افزایش دهد و از توقفهای ناخواسته تولید جلوگیری کند. مجموع این مزایا باعث کاهش هزینه چرخه عمر و افزایش بازگشت سرمایه (ROI) میشود. به همین دلیل امروزه بهینه سازی چندهدفه یکی از مهمترین مراحل طراحی سیستمهای انتقال حرارت در صنایع پیشرفته به شمار میرود.
