مبدل لحیمی برای چیلر و هیت پمپ

اگر قرار باشد تنها یک قطعه را به عنوان قلب انتقال حرارت در بسیاری از چیلرها و هیت پمپ‌های مدرن معرفی کنیم، بدون تردید باید از مبدل لحیمی (Brazed Plate Heat Exchanger) نام ببریم. این تجهیز با وجود ابعاد کوچک، نقش بسیار بزرگی در راندمان انرژی، ضریب عملکرد سیستم (COP)، طول عمر کمپرسور، پایداری دمایی و هزینه‌های بهره‌برداری ایفا می‌کند.

مبدل حرارتی صفحه‌ای لحیمی یکی از گزینه‌های پرکاربرد در سیستم‌های سرمایش و گرمایش، به‌خصوص چیلرها و هیت پمپ‌ها است. این مبدل به دلیل ساختار فشرده، سطح انتقال حرارت بالا و حذف گسکت، می‌تواند در بسیاری از پروژه‌های صنعتی و HVAC مورد استفاده قرار گیرد. برای بررسی مشخصات و ویژگی‌های این تجهیز، مبدل حرارتی صفحه ای لحیمی (بریز) را می‌توان به‌عنوان یکی از گزینه‌های اصلی انتخاب در نظر گرفت.

در این مقاله، مبدل لحیمی برای چیلر و هیت پمپ را از دیدگاه مهندسی بررسی می‌کنیم؛ از ساختار داخلی و نحوه عملکرد گرفته تا معیارهای انتخاب، محاسبات طراحی، مزایا، محدودیت‌ها، جدول‌های مقایسه، فرمول‌های کاربردی و نکاتی که در بسیاری از منابع فارسی به آن‌ها اشاره نمی‌شود.

این راهنما برای گروه‌های زیر تدوین شده است:

• مهندسان مکانیک و تأسیسات

• طراحان چیلر و هیت پمپ

• مدیران فنی کارخانه‌ها

• شرکت‌های سازنده تجهیزات HVAC

• پیمانکاران پروژه‌های صنعتی

• مشاوران انرژی

• کارشناسان خرید تجهیزات حرارتی

هدف این مقاله صرفاً معرفی یک تجهیز نیست؛ بلکه ارائه یک مرجع مهندسی کامل برای انتخاب صحیح مبدل لحیمی در چیلر و هیت پمپ است تا تصمیم‌گیری بر پایه داده‌های فنی، محاسبات و اصول طراحی انجام شود.

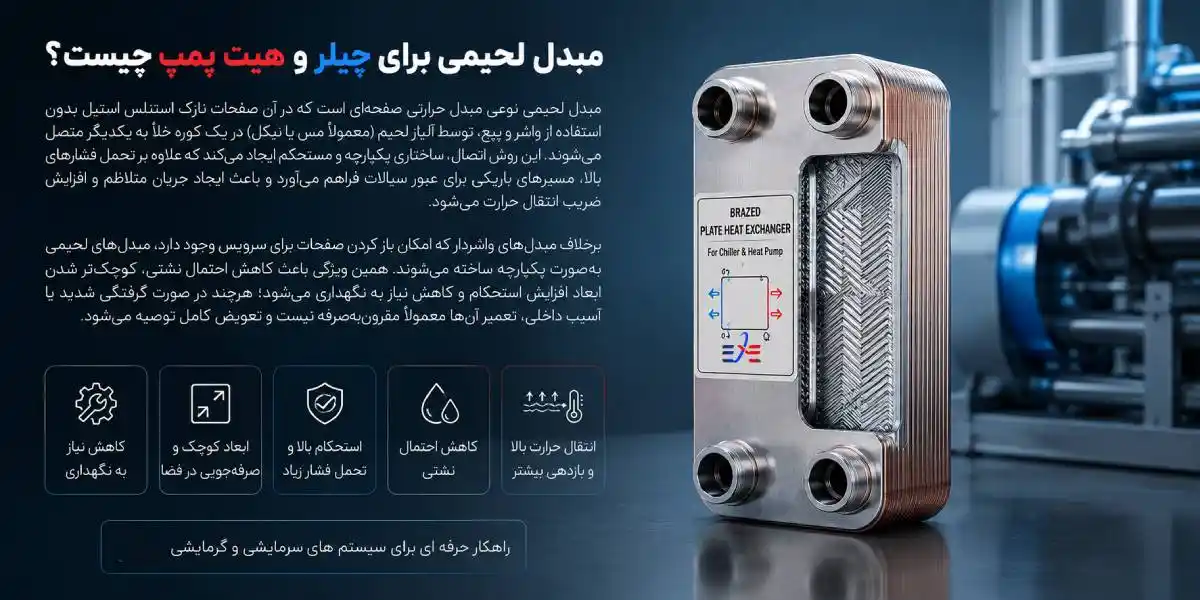

مبدل لحیمی برای چیلر و هیت پمپ چیست؟

نحوه عملکرد مبدل لحیمی در چیلر و هیت پمپ

عملکرد این تجهیز بر پایه انتقال حرارت غیرمستقیم بین دو سیال است. صفحات نازک استیل، دو مسیر کاملاً مجزا برای عبور سیالات ایجاد می‌کنند؛ به گونه‌ای که دو جریان هرگز با یکدیگر مخلوط نمی‌شوند اما انرژی حرارتی از طریق صفحات منتقل می‌شود.

سطح موج‌دار صفحات باعث ایجاد جریان آشفته (Turbulent Flow) می‌شود. این آشفتگی، ضخامت لایه مرزی را کاهش داده و ضریب انتقال حرارت را به شکل محسوسی افزایش می‌دهد. نتیجه آن، انتقال حرارت بیشتر در حجم کمتر است.

به همین دلیل، یک مبدل لحیمی کوچک می‌تواند عملکردی معادل یک مبدل حرارتی پوسته و لوله با ابعاد چند برابر بزرگ‌تر داشته باشد؛ مشروط بر اینکه انتخاب آن بر اساس محاسبات صحیح انجام شده باشد.

اجزای اصلی مبدل لحیمی برای چیلر و هیت پمپ

جدول زیر ساختار کلی این تجهیز را نشان می‌دهد.

مبدل لحیمی چگونه انتقال حرارت را انجام می‌دهد؟

اساس عملکرد این مبدل بر انتقال حرارت غیرمستقیم است. دو سیال بدون آنکه با یکدیگر مخلوط شوند، از کانال‌های مجاور عبور می‌کنند و انرژی گرمایی از طریق صفحات فلزی بین آن‌ها منتقل می‌شود.

به دلیل نازک بودن صفحات استنلس استیل و ضریب هدایت مناسب آن‌ها، مقاومت حرارتی بسیار کم است و گرما با سرعت بالایی منتقل می‌شود. همچنین شکل موج‌دار صفحات باعث ایجاد جریان متلاطم می‌شود که ضریب انتقال حرارت را نسبت به جریان آرام افزایش می‌دهد.انتخاب برند و مشخصات ساخت نیز می‌تواند بر عملکرد نهایی اثرگذار باشد؛ به همین دلیل، بررسی مقایسه مبدل صفحه ای آلفالاوال، دانفوس و هپاکو می‌تواند برای انتخاب مدل مناسب مفید باشد.

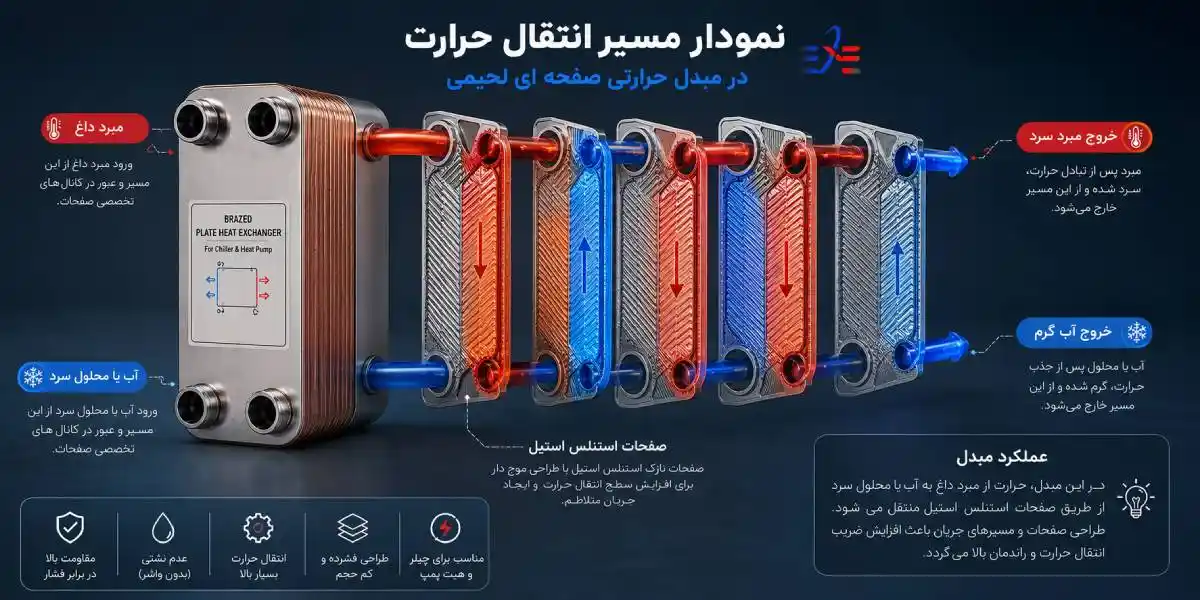

نمودار مسیر انتقال حرارت

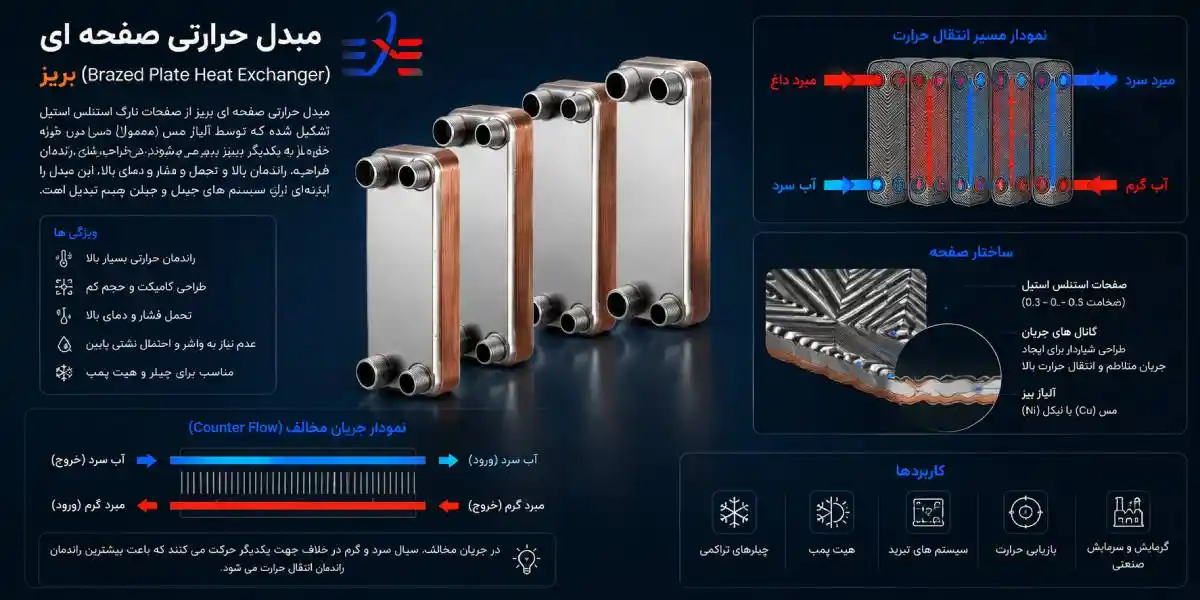

نمودار جریان مخالف (Counter Flow)

در آرایش جریان مخالف، اختلاف دما در طول مبدل یکنواخت‌تر باقی می‌ماند و راندمان انتقال حرارت نسبت به جریان موازی بیشتر است. به همین دلیل، اغلب مبدل‌های لحیمی مورد استفاده در چیلرها و هیت پمپ‌ها بر اساس این آرایش طراحی می‌شوند.

چرا مبدل لحیمی در چیلر و هیت پمپ محبوب است؟

دلیل اصلی محبوبیت این تجهیز، نسبت بسیار بالای انتقال حرارت به حجم است.

در پروژه‌هایی که فضای نصب محدود است، انتخاب مبدل لحیمی می‌تواند فضای اشغال‌شده را تا چندین برابر کاهش دهد.به همین دلیل، این نوع مبدل در بسیاری از چیلرهای تراکمی هواخنک اسکرو و هیت پمپ‌های مدرن به‌عنوان اواپراتور یا کندانسور مورد استفاده قرار می‌گیرد.علاوه بر این، حجم مبرد مورد نیاز سیستم نیز کمتر می‌شود که هم از نظر اقتصادی و هم از نظر زیست‌محیطی مزیت قابل توجهی محسوب می‌شود.از طرف دیگر، کاهش جرم حرارتی باعث می‌شود سیستم سریع‌تر به تغییرات بار پاسخ دهد و کنترل دمای خروجی با دقت بیشتری انجام شود.

مزایای مبدل لحیمی برای چیلر و هیت پمپ

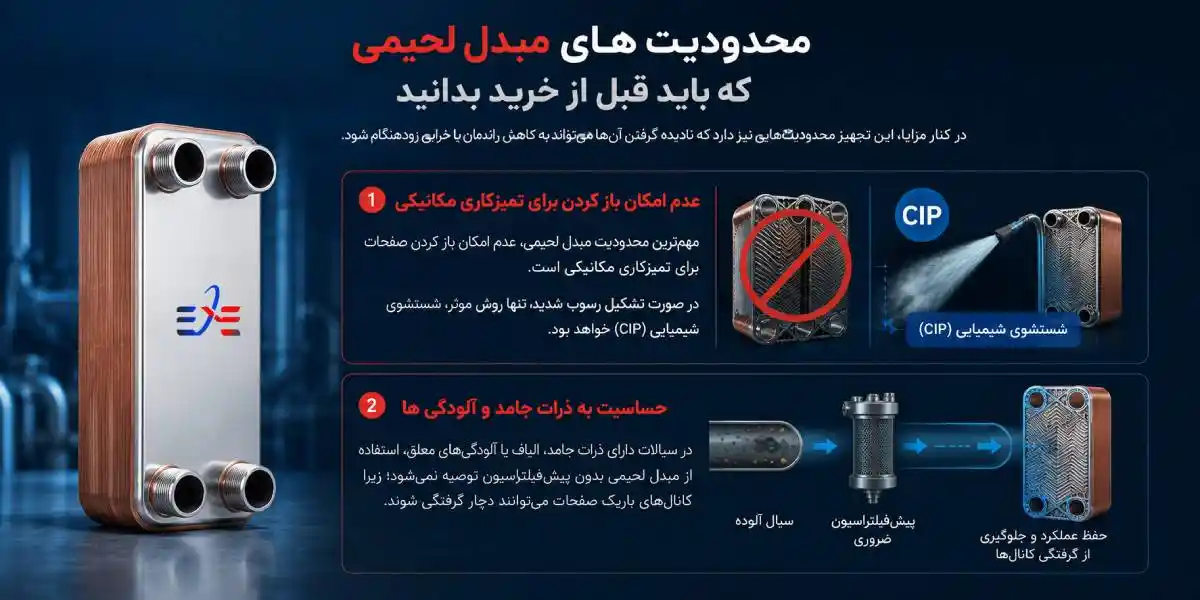

محدودیت های مبدل لحیمی که باید قبل از خرید بدانید

در کنار مزایا، این تجهیز محدودیت‌هایی نیز دارد که نادیده گرفتن آن‌ها می‌تواند منجر به کاهش راندمان یا خرابی زودهنگام شود.

مهم ترین محدودیت، عدم امکان باز کردن مبدل برای تمیزکاری مکانیکی است. در صورت تشکیل رسوب شدید، تنها روش مؤثر، شستشوی شیمیایی (CIP) خواهد بود. به همین دلیل، کیفیت آب و استفاده از سیستم فیلتراسیون مناسب در مدار اهمیت زیادی دارد.

همچنین در سیالات دارای ذرات جامد، الیاف یا آلودگی‌های معلق، استفاده از مبدل حرارتی صفحه ای لحیمی بدون پیش‌فیلتراسیون توصیه نمی‌شود؛ زیرا کانال‌های باریک صفحات می‌توانند دچار گرفتگی شوند.

مقایسه مبدل لحیمی با سایر مبدل های حرارتی

مبدل های صفحه ای و پوسته و لوله هر دو برای انتقال حرارت استفاده می‌شوند، اما از نظر طراحی، فشار و دمای قابل تحمل، فضای نصب، تعمیرات، هزینه و نوع کاربرد تفاوت‌هایی دارند.

در پروژه هایی که فضای نصب محدود است یا طراحی فشرده اهمیت بیشتری دارد، بررسی مبدل حرارتی صفحه ای در کنار مبدل پوسته و لوله می‌تواند به انتخاب مناسب‌تر کمک کند.
انتخاب نهایی باید بر اساس شرایط واقعی فرآیند، نوع سیال، فشار و دما، افت فشار مجاز و الزامات تعمیر و نگهداری انجام شود.

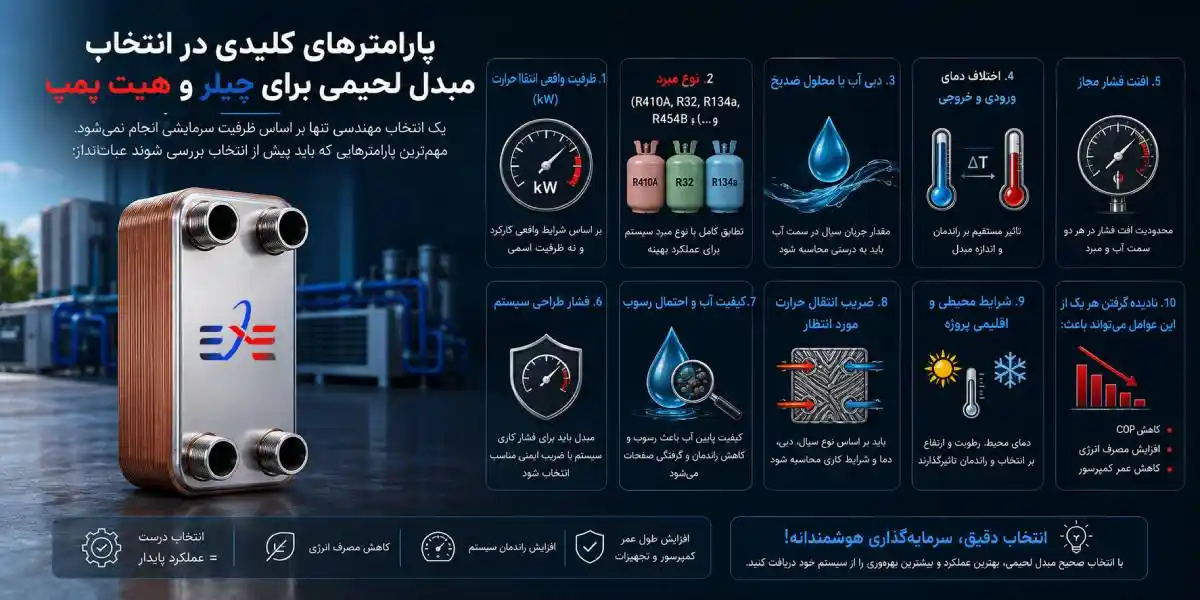

پارامترهای کلیدی در انتخاب مبدل لحیمی برای چیلر و هیت پمپ

یک انتخاب مهندسی تنها بر اساس ظرفیت سرمایشی انجام نمی‌شود. مهم‌ترین پارامترهایی که باید پیش از انتخاب بررسی شوند عبارت‌اند از:

• ظرفیت واقعی انتقال حرارت (kW)

• نوع مبرد (R410A، R32، R134a، R454B و ...)

• دبی آب یا محلول ضدیخ

• اختلاف دمای ورودی و خروجی

• افت فشار مجاز

• فشار طراحی سیستم

• کیفیت آب و احتمال رسوب

• ضریب انتقال حرارت مورد انتظار

• شرایط محیطی و اقلیمی پروژه

در حالت گرمایش، به‌خصوص در هیت پمپ‌ها، مبدل لحیمی باید بتواند در شرایط دمایی متفاوت مانند دمای پایین هوای محیط، تغییرات بار حرارتی و کارکرد طولانی‌مدت، انتقال حرارت پایدار را حفظ کند. انتخاب نادرست این تجهیز می‌تواند باعث کاهش راندمان گرمایشی، افزایش زمان کارکرد کمپرسور، افت ظرفیت حرارتی و افزایش مصرف برق شود.

به همین دلیل، انتخاب مبدل حرارتی صفحه ای بریز برای چیلر و هیت پمپ باید بر اساس محاسبات حرارتی، شرایط واقعی بهره‌برداری، مشخصات مبرد و نیازهای سیستم در هر دو حالت سرمایش و گرمایش انجام شود؛ نه صرفاً بر مبنای ظرفیت اسمی یا قیمت اولیه.

اولین فرمول مهندسی برای انتخاب مبدل لحیمی

پیش از انتخاب مدل مناسب، باید بار حرارتی واقعی سیستم محاسبه شود.

نام فرمول:

بار حرارتی (Heat Load)

Q = m × Cp × ΔT

Q = ظرفیت انتقال حرارت (kW)

m = دبی جرمی سیال (kg/s)

Cp = گرمای ویژه سیال (kJ/kg.K)

ΔT = اختلاف دمای ورودی و خروجی (°C)

این رابطه پایه بسیاری از محاسبات طراحی مبدل‌های حرارتی است و به مهندس کمک می‌کند ظرفیت واقعی مبدل لحیمی مورد نیاز برای چیلر یا هیت پمپ را تعیین کند.

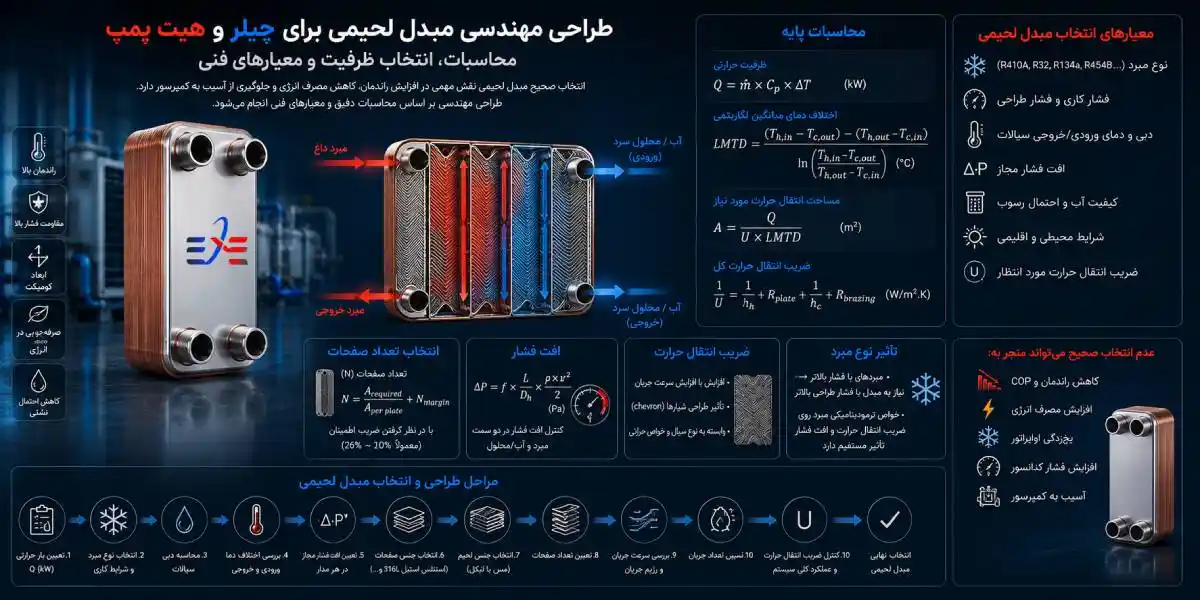

طراحی مهندسی مبدل لحیمی برای چیلر و هیت پمپ؛ محاسبات، انتخاب ظرفیت و معیارهای فنی

با ساختار، عملکرد و مزایای مبدل لحیمی برای چیلر و هیت پمپ آشنا شدیم. اما در عمل، انتخاب یک مبدل مناسب تنها با دانستن ظرفیت سرمایشی یا گرمایشی امکان‌پذیر نیست. بسیاری از مشکلاتی که در پروژه‌های صنعتی مشاهده می‌شود، از انتخاب نادرست مبدل ناشی می‌شود؛ موضوعی که می‌تواند باعث افزایش مصرف برق، افت ظرفیت، کاهش COP، یخ‌زدگی اواپراتور، افزایش فشار کندانسور و حتی آسیب به کمپرسور شود.

در این بخش، معیارهای مهندسی انتخاب مبدل لحیمی برای چیلر و هیت پمپ را بررسی می‌کنیم؛ از محاسبات اولیه تا انتخاب تعداد صفحات، تحلیل افت فشار، بررسی ضریب انتقال حرارت و تأثیر نوع مبرد بر عملکرد سیستم.

چرا طراحی صحیح مبدل لحیمی برای چیلر و هیت پمپ اهمیت دارد؟

گاهی دو مبدل لحیمی از نظر ابعاد ظاهری کاملاً مشابه هستند، اما عملکرد آن‌ها در یک سیستم تبرید کاملاً متفاوت است. دلیل این تفاوت به پارامترهایی مانند الگوی صفحات، تعداد کانال‌ها، سرعت جریان، ضریب انتقال حرارت، افت فشار و شرایط کاری بازمی‌گردد.

اگر مبدل کمتر از ظرفیت موردنیاز انتخاب شود:

• کمپرسور مدت زمان بیشتری کار می‌کند.

• مصرف انرژی افزایش پیدا می‌کند.

• ظرفیت واقعی چیلر کاهش می‌یابد.

• احتمال یخ‌زدگی اواپراتور بیشتر می‌شود.

• عمر کمپرسور کاهش پیدا می‌کند.

از طرف دیگر، انتخاب بیش از حد بزرگ نیز همیشه بهترین گزینه نیست؛ زیرا باعث افزایش هزینه اولیه، افزایش حجم مبرد، اشغال فضای بیشتر و کاهش سرعت جریان سیال می‌شود که می‌تواند انتقال حرارت را کاهش دهد.

در صورتی که قابلیت باز شدن، شست‌وشوی مکانیکی و امکان تغییر سطح انتقال حرارت برای پروژه اهمیت داشته باشد، مبدل صفحه‌ای گسکت‌دار می‌تواند در مقایسه با ساختار لحیمی مزیت داشته باشد. برای تصمیم‌گیری دقیق‌تر، بررسی تفاوت مبدل صفحه ای گسکت دار و لحیمی از نظر فشار، دما، رسوب، تعمیرپذیری و هزینه نگهداری اهمیت دارد.

مهم‌ ترین پارامترهای انتخاب مبدل لحیمی برای چیلر و هیت پمپ

قبل از سفارش یا خرید، اطلاعات زیر باید مشخص باشد.

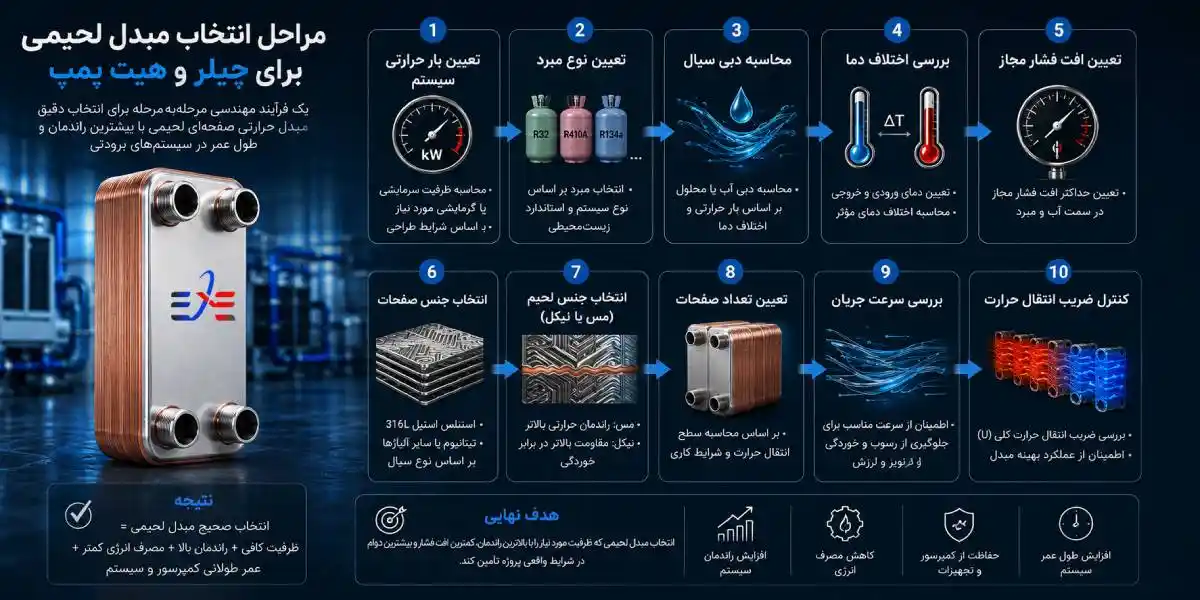

مراحل انتخاب مبدل لحیمی برای چیلر و هیت پمپ

یک مهندس معمولاً فرآیند انتخاب را به ترتیب زیر انجام می‌دهد:

1. تعیین بار حرارتی سیستم

2. تعیین نوع مبرد

3. محاسبه دبی سیال

4. بررسی اختلاف دما

5. تعیین افت فشار مجاز

6. انتخاب جنس صفحات

7. انتخاب جنس لحیم (مس یا نیکل)

8. تعیین تعداد صفحات

9. بررسی سرعت جریان

10. کنترل ضریب انتقال حرارت

این مراحل باعث می‌شوند مبدل انتخاب‌شده علاوه بر تأمین ظرفیت، راندمان بالایی نیز داشته باشد.در این فرآیند، انتخاب بین مبدل حرارتی لحیمی و مبدل حرارتی لوله ای نیز باید بر اساس شرایط واقعی پروژه انجام شود. مبدل حرارتی لوله‌ای می‌تواند در کاربردهایی که محدودیت‌های خاصی از نظر نوع سیال، فشار، دما، آلودگی یا شرایط نگهداری وجود دارد، گزینه مناسبی باشد؛ در حالی که مبدل لحیمی به دلیل ابعاد فشرده، سطح انتقال حرارت بالا و راندمان مناسب، در بسیاری از کاربردهای چیلر و هیت پمپ مورد استفاده قرار می‌گیرد.

محاسبه ظرفیت انتقال حرارت

اولین مرحله در طراحی، تعیین بار واقعی انتقال حرارت است.

نام فرمول:

بار انتقال حرارت

Q = m × Cp × ΔT

Q = ظرفیت انتقال حرارت (kW)

m = دبی جرمی سیال (kg/s)

Cp = گرمای ویژه سیال (kJ/kg.K)

ΔT = اختلاف دمای سیال (°C)

هرچه دبی یا اختلاف دما افزایش یابد، ظرفیت انتقال حرارت نیز بیشتر خواهد شد.

محاسبه سطح انتقال حرارت موردنیاز

پس از تعیین بار حرارتی، سطح مؤثر صفحات محاسبه می‌شود.

نام فرمول:

سطح انتقال حرارت

A = Q / (U × LMTD)

A = سطح انتقال حرارت (m²)

Q = بار حرارتی

U = ضریب کلی انتقال حرارت

LMTD = اختلاف دمای میانگین لگاریتمی

این رابطه یکی از مهم‌ترین فرمول‌های طراحی مبدل‌های حرارتی است و تقریباً در تمام نرم‌افزارهای طراحی مورد استفاده قرار می‌گیرد.

در اکسرلند، محاسبات حرارتی مبدل‌های حرارتی با درنظرگرفتن شرایط واقعی پروژه انجام می‌شود تا سطح انتقال حرارت، تعداد صفحات و مشخصات مبدل متناسب با بار حرارتی و شرایط کاری سیستم انتخاب شود. به همین دلیل، انتخاب مبدل صرفاً بر اساس ظرفیت اسمی انجام نمی‌شود و شرایط واقعی بهره‌برداری و الزامات طراحی پروژه نیز در فرآیند انتخاب مورد توجه قرار می‌گیرد.

اختلاف دمای میانگین لگاریتمی (LMTD)

در بسیاری از پروژه‌ها، اختلاف دمای ورودی و خروجی ثابت نیست. به همین دلیل از میانگین لگاریتمی اختلاف دما استفاده می‌شود.

نام فرمول:

اختلاف دمای میانگین لگاریتمی

LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

ΔT1 = اختلاف دمای یک سمت مبدل

ΔT2 = اختلاف دمای سمت دیگر مبدل

هرچه مقدار LMTD بیشتر باشد، انتقال حرارت با سطح کمتری امکان‌پذیر خواهد بود.

ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)

ضریب U نشان می‌دهد که مبدل با چه سرعتی انرژی را از یک سیال به سیال دیگر منتقل می‌کند. این پارامتر به جنس صفحات، ضخامت آن‌ها، نوع سیال، میزان آشفتگی جریان و رسوب بستگی دارد.

همین ضریب بالا یکی از دلایل اصلی استفاده از مبدل لحیمی در چیلر و هیت پمپ است.

بیشتر بخوانید: صدای غیرعادی یا لرزش مبدل صفحه ای نشانه چیست؟

افت فشار؛ پارامتری که نباید نادیده گرفته شود

بسیاری از خریداران تنها به ظرفیت مبدل توجه می‌کنند، در حالی که افت فشار بیش از حد می‌تواند باعث افزایش توان مصرفی پمپ، کاهش دبی، افزایش هزینه بهره‌برداری و افت راندمان سیستم شود.

نام فرمول:

افت فشار

ΔP = f × (L / D) × (ρ × V² / 2)

ΔP = افت فشار

f = ضریب اصطکاک

L = طول مسیر جریان

D = قطر هیدرولیکی

ρ = چگالی سیال

V = سرعت جریان

در طراحی حرفه‌ای، ظرفیت و افت فشار باید به‌صورت هم‌زمان بررسی شوند.

تعداد صفحات چه تأثیری بر عملکرد مبدل لحیمی دارد؟

یکی از رایج‌ترین سؤالات در انتخاب مبدل لحیمی برای چیلر و هیت پمپ، تعداد صفحات است.

به‌طور کلی:

به همین دلیل، افزایش تعداد صفحات همیشه به معنای عملکرد بهتر نیست و باید بر اساس محاسبات مهندسی تعیین شود.

انتخاب جنس صفحات در مبدل لحیمی

انتخاب متریال به نوع سیال و شرایط کاری بستگی دارد.

اگر سیال دارای کلرید بالا باشد، استفاده از صفحات استیل 316 یا تیتانیوم می‌تواند عمر تجهیز را به‌طور قابل‌توجهی افزایش دهد.

بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام

انتخاب نوع لحیم؛ مس یا نیکل؟

در بیشتر چیلرها از لحیم مس استفاده می‌شود، اما در برخی صنایع شرایط متفاوت است.

در پروژه‌هایی که از آمونیاک (NH₃) استفاده می‌شود، معمولاً مبدل‌های لحیم نیکل انتخاب می‌شوند؛ زیرا آمونیاک با مس سازگاری مناسبی ندارد.

در پروژه‌هایی که فشار کاری، آلودگی سیال، قابلیت سرویس مکانیکی و دسترسی برای تعمیرات اهمیت بیشتری دارد، استفاده از اواپراتور پوسته و لوله چیلر صنعتی می‌تواند گزینه مناسب‌تری نسبت به مبدل لحیمی باشد.

تأثیر نوع مبرد بر انتخاب مبدل لحیمی

هر مبرد دارای فشار کاری، خواص ترمودینامیکی و شرایط عملکرد متفاوتی است.

انتخاب مبدل باید بر اساس فشار طراحی و مشخصات واقعی مبرد انجام شود، نه صرفاً ظرفیت سیستم.

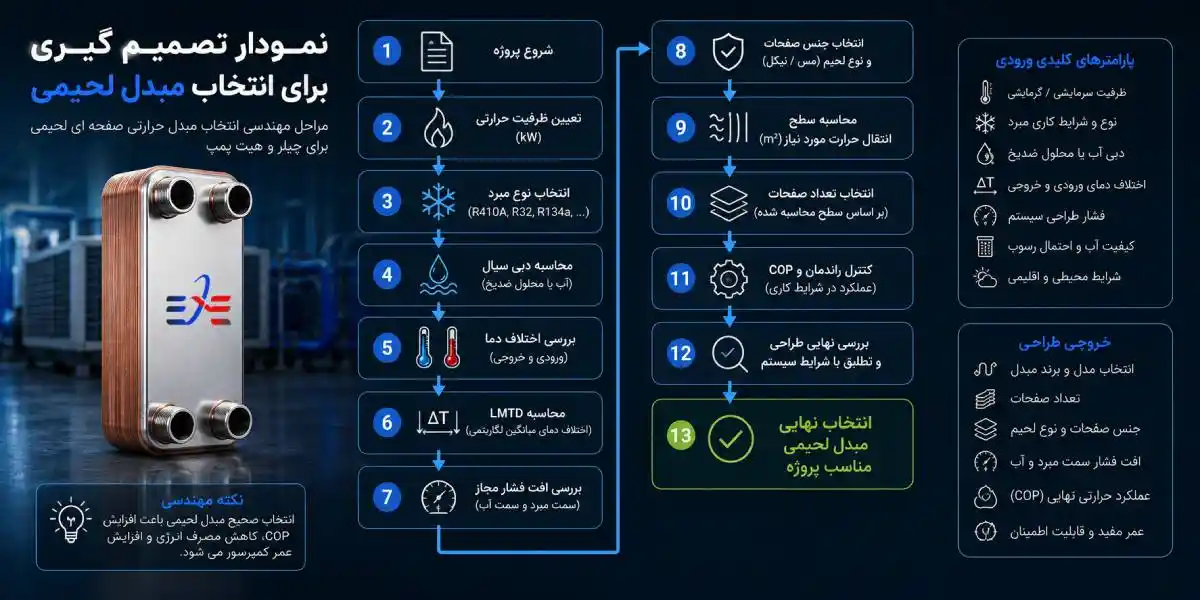

نمودار تصمیم گیری برای انتخاب مبدل لحیمی

اشتباهات رایج در انتخاب مبدل لحیمی برای چیلر و هیت پمپ

حتی در پروژه‌های بزرگ نیز برخی خطاها به‌صورت مکرر مشاهده می‌شوند:

انتخاب نادرست متریال یا شرایط نامناسب سیال می‌تواند در طول زمان باعث تخریب صفحات شود؛ بنابراین بررسی خوردگی در مبدل صفحه ای و روش‌های جلوگیری از آن برای افزایش عمر تجهیز اهمیت زیادی دارد.

عملکرد واقعی مبدل لحیمی برای چیلر و هیت پمپ؛ تحلیل مهندسی، افزایش راندمان، عیب‌یابی و نگهداری

تا اینجا با ساختار، اصول طراحی و معیارهای انتخاب مبدل لحیمی برای چیلر و هیت پمپ آشنا شدیم. اما در بسیاری از پروژه‌های صنعتی، تجهیزی که روی کاغذ کاملاً صحیح انتخاب شده است، در زمان بهره‌برداری به راندمان مورد انتظار نمی‌رسد. دلیل این موضوع معمولاً کیفیت ساخت مبدل نیست، بلکه شرایط واقعی بهره‌برداری، کیفیت سیال، نحوه نصب، کنترل جریان، نگهداری و سرویس دوره‌ای است.

در این بخش، مبدل لحیمی برای چیلر و هیت پمپ را از دیدگاه عملکرد واقعی بررسی می‌کنیم تا مشخص شود چه عواملی باعث افزایش یا کاهش راندمان می‌شوند و چگونه می‌توان طول عمر این تجهیز را به حداکثر رساند.

عملکرد مبدل لحیمی در چیلر چگونه است؟

در سیستم‌های چیلر، مبدل لحیمی بسته به طراحی سیستم می‌تواند در دو نقش اصلی ظاهر شود:

• اواپراتور (Evaporator)

• کندانسور (Condenser)

در حالت اواپراتور، مبرد با جذب حرارت از آب یا محلول گلیکول تبخیر می‌شود و آب خنک برای مصرف در سیستم تهویه یا فرآیند صنعتی تولید می‌گردد.

در حالت کندانسور، مبرد داغ خروجی از کمپرسور گرمای خود را به آب منتقل کرده و به مایع تبدیل می‌شود.

در هر دو حالت، کیفیت انتقال حرارت مستقیماً بر ظرفیت سرمایش، مصرف برق و عملکرد کمپرسور اثر می‌گذارد.

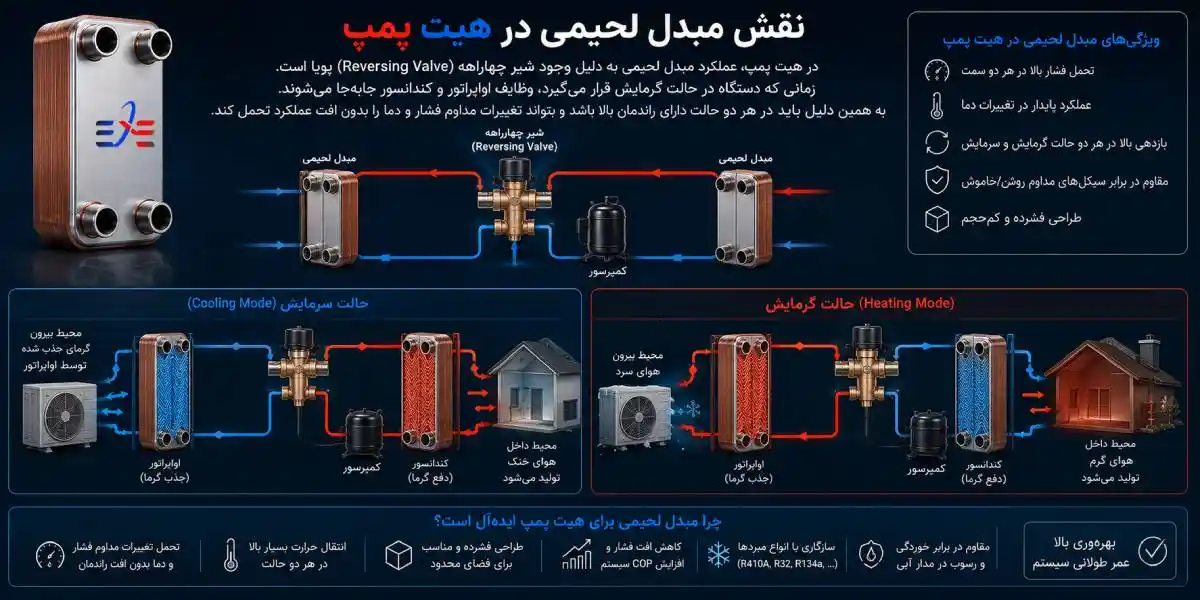

نقش مبدل لحیمی در هیت پمپ

در هیت پمپ، عملکرد مبدل لحیمی به دلیل وجود شیر چهارراهه (Reversing Valve) پویا است. زمانی که دستگاه در حالت گرمایش قرار می‌گیرد، وظایف اواپراتور و کندانسور جابه‌جا می‌شوند.

به همین دلیل، مبدل باید در هر دو حالت دارای راندمان بالا باشد و بتواند تغییرات مداوم فشار و دما را بدون افت عملکرد تحمل کند.

در کنار مبدل لحیمی، مبدل حرارتی صفحه‌ای واشردار نیز می‌تواند در برخی طراحی‌های هیت پمپ، به‌ویژه در مدارهای آبی، گزینه مناسبی باشد. قابلیت باز شدن صفحات، امکان بازرسی و شست‌وشوی دوره‌ای و انعطاف‌پذیری در افزایش یا کاهش سطح انتقال حرارت، از ویژگی‌هایی است که این نوع مبدل را برای برخی پروژه‌ها مناسب می‌کند.

بنابراین، انتخاب بین مبدل لحیمی و مبدل صفحه‌ای واشردار باید بر اساس عواملی مانند ظرفیت حرارتی، نوع سیال، فشار و دمای کاری، کیفیت آب، احتمال رسوب‌گذاری، افت فشار مجاز و الزامات تعمیر و نگهداری انجام شود.

عملکرد بهینه در سیکل تبرید مستلزم انتخاب قطعاتی است که با استانداردهای صنعتی مطابقت داشته باشند. برای آگاهی از الزامات فنی، مطالعه راهنمای چیلر تراکمی صنعتی توصیه می‌شود.

چرا ضریب عملکرد (COP) به مبدل لحیمی وابسته است؟

یکی از مهم‌ترین شاخص‌های ارزیابی چیلر و هیت پمپ، ضریب عملکرد یا COP است. هرچه انتقال حرارت مؤثرتر باشد، کمپرسور انرژی کمتری مصرف کرده و COP افزایش پیدا می‌کند.

نام فرمول:

ضریب عملکرد (COP)

COP = Q / W

Q = ظرفیت سرمایش یا گرمایش (kW)

W = توان مصرفی کمپرسور (kW)

افزایش ضریب انتقال حرارت در مبدل لحیمی می‌تواند بدون تغییر کمپرسور، باعث بهبود COP و کاهش هزینه انرژی شود.

بیشتر بخوانید: بهترین مبدل حرارتی صفحه ای برای کارخانه های صنایع غذایی تهران

عوامل مؤثر بر راندمان مبدل لحیمی برای چیلر و هیت پمپ

رسوب؛ بزرگ ترین دشمن مبدل لحیمی

تقریباً در تمام پروژه‌هایی که از آب صنعتی استفاده می‌شود، رسوب مهم‌ترین عامل کاهش راندمان مبدل است.

رسوب باعث ایجاد یک لایه عایق روی صفحات می‌شود و انتقال حرارت را کاهش می‌دهد. در نتیجه:

• کمپرسور مدت بیشتری روشن می‌ماند.

• مصرف برق افزایش می‌یابد.

• ظرفیت سرمایش کاهش پیدا می‌کند.

• فشار کاری کمپرسور بالا می‌رود.

• عمر تجهیزات کاهش پیدا می‌کند.

حتی یک لایه نازک رسوب نیز می‌تواند افت قابل‌توجهی در راندمان ایجاد کند.

به همین دلیل، در چیلرهای تراکمی هواخنک مجهز به مبدل لحیمی، کنترل کیفیت آب، جلوگیری از تشکیل رسوب و پایش مداوم پارامترهای عملکردی مبدل نقش مهمی در حفظ ظرفیت سرمایش، کاهش مصرف برق و افزایش عمر تجهیزات دارد.

انواع رسوب در مبدل لحیمی

اگر سیال دارای سختی یا آلاینده‌های مختلف باشد، شناخت تفاوت رسوب سخت و نرم در مبدل صفحه ای برای تعیین روش مناسب نگهداری و شست‌وشو اهمیت زیادی دارد.

ضریب رسوب (Fouling Factor)

در طراحی حرفه‌ای، همیشه احتمال تشکیل رسوب در نظر گرفته می‌شود.

نام فرمول:

مقاومت کلی انتقال حرارت

1/U = 1/hi + Rf + δ/k + 1/ho

U = ضریب کلی انتقال حرارت

Rf = ضریب رسوب

δ = ضخامت صفحه

k = ضریب هدایت حرارتی صفحه

hi = ضریب انتقال حرارت سمت سیال اول

ho = ضریب انتقال حرارت سمت سیال دوم

هرچه مقدار Rf افزایش پیدا کند، مقدار U کاهش یافته و راندمان انتقال حرارت افت می‌کند.

بیشتر بخوانید: چطور بفهمیم مبدل صفحه‌ای نیاز به تعویض واشر دارد؟

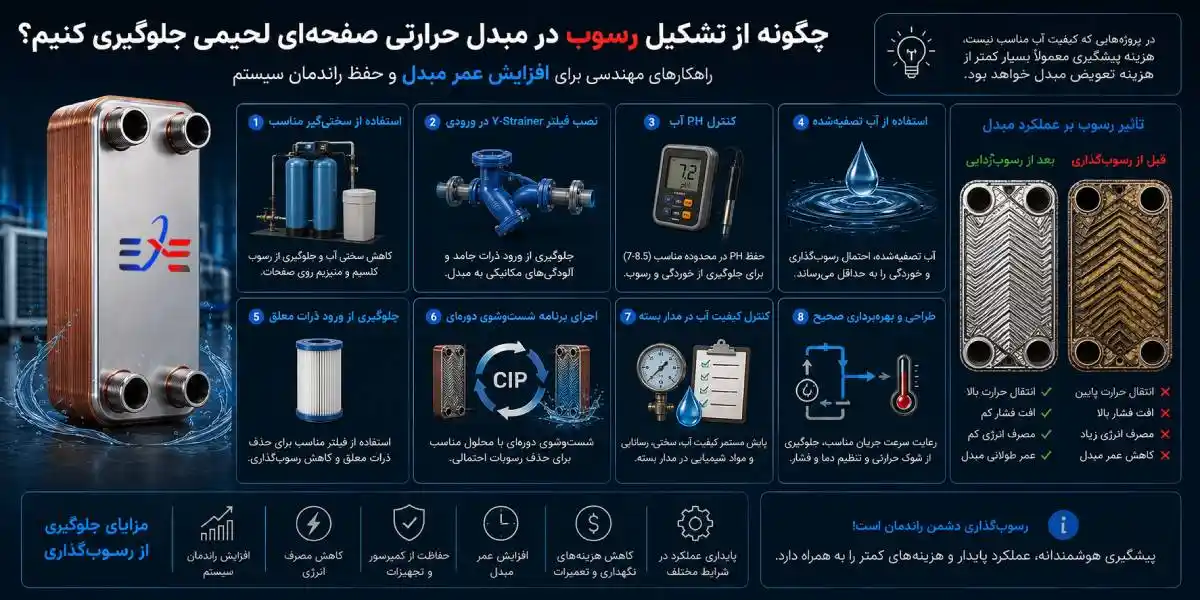

چگونه از تشکیل رسوب در مبدل بریز جلوگیری کنیم؟

راهکارهای مهندسی برای افزایش عمر مبدل عبارت‌اند از:

• استفاده از سختی‌گیر مناسب

• نصب فیلتر Y-Strainer در ورودی

• کنترل PH آب

• استفاده از آب تصفیه‌شده

• جلوگیری از ورود ذرات معلق

• اجرای برنامه شست‌وشوی دوره‌ای

• کنترل کیفیت آب در مدار بسته

در پروژه‌هایی که کیفیت آب مناسب نیست، هزینه پیشگیری معمولاً بسیار کمتر از هزینه تعویض مبدل خواهد بود.

شست وشوی مبدل حرارتی لحیمی (CIP)

از آنجا که مبدل لحیمی قابلیت باز شدن ندارد، بهترین روش نگهداری، شست‌وشوی شیمیایی در محل (Cleaning In Place) است.

فرآیند CIP معمولاً شامل مراحل زیر است:

1. تخلیه مدار

2. اتصال پمپ شست‌وشو

3. گردش محلول شیمیایی

4. شست‌وشو با آب تمیز

5. کنترل افت فشار

6. بازگشت به مدار بهره‌برداری

انتخاب نوع ماده شیمیایی باید بر اساس نوع رسوب انجام شود تا به صفحات و لایه لحیم آسیبی وارد نشود.

بیشتر بخوانید: مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟

علائم کاهش راندمان مبدل لحیمی

اگر هر یک از موارد زیر مشاهده شود، لازم است عملکرد مبدل بررسی شود:

رایج ترین خرابی های مبدل لحیمی

بیشتر بخوانید: چک لیست انتخاب مبدل حرارتی صفحه ای

چگونه عمر مبدل لحیمی را افزایش دهیم؟

جدول زیر مهم‌ترین اقدامات پیشگیرانه را نشان می‌دهد.

تحلیل عملکرد مبدل لحیمی در شرایط اقلیمی مختلف

شرایط محیطی نقش مهمی در انتخاب و عملکرد مبدل دارد.

بیشتر بخوانید: قیمت مبدل حرارتی صفحه ای در بازار شادآباد؛ خرید مستقیم از تولید کننده

مقایسه عملکرد مبدل لحیمی با مبدل پوسته و لوله

در سیستم‌هایی با آب تمیز و ظرفیت‌های کوچک تا متوسط، مبدل حرارتی صفحه ای لحیمی (Brazed Plate Heat Exchanger) معمولاً انتخاب بهینه‌تری است؛ زیرا در مقایسه با بسیاری از انواع مبدل حرارتی، ابعاد فشرده‌تر، راندمان انتقال حرارت بالاتر و افت فضای نصب کمتری دارد.

مبدل‌های صفحه‌ای و پوسته و لوله هر دو برای انتقال حرارت استفاده می‌شوند، اما از نظر طراحی، فضای نصب و هزینه تفاوت‌هایی دارند. برای بررسی دقیق‌تر ساختار و استانداردهای طراحی، مبدل حرارتی چیلر می‌تواند راهنمای جامع شما باشد.

چک لیست مهندسی قبل از بهره برداری

پیش از راه‌اندازی چیلر یا هیت پمپ، موارد زیر باید بررسی شوند:

راهنمای خرید مبدل لحیمی برای چیلر و هیت پمپ

قبل از سفارش یا خرید، این اطلاعات باید به‌صورت دقیق مشخص شوند:

استانداردهای مهم در طراحی و ساخت مبدل لحیمی

انتخاب تجهیزی که مطابق استانداردهای معتبر تولید شده باشد، علاوه بر افزایش ایمنی، قابلیت اطمینان سیستم را نیز بالا می‌برد.

چک لیست مهندسی قبل از انتخاب مبدل لحیمی

پیش از ثبت سفارش، پاسخ این پرسش‌ها را بررسی کنید:

• آیا ظرفیت واقعی سیستم محاسبه شده است؟

• آیا نوع مبرد مشخص است؟

• آیا افت فشار مجاز تعیین شده است؟

• آیا کیفیت آب آنالیز شده است؟

• آیا احتمال تشکیل رسوب بررسی شده است؟

• آیا شرایط محیطی پروژه در نظر گرفته شده است؟

• آیا فضای نصب محدودیت دارد؟

• آیا امکان اجرای شست‌وشوی CIP پیش‌بینی شده است؟

• آیا فشار طراحی با فشار کاری سیستم مطابقت دارد؟

• آیا مدار در آینده امکان افزایش ظرفیت خواهد داشت؟

تحلیل هزینه چرخه عمر (Life Cycle Cost)

در انتخاب مبدل لحیمی، تنها قیمت خرید اهمیت ندارد. بسیاری از هزینه‌های واقعی در طول عمر تجهیز ایجاد می‌شوند.

نام فرمول:

هزینه چرخه عمر (Life Cycle Cost)

LCC = Initial Cost + Operating Cost + Maintenance Cost + Energy Cost + Replacement Cost

LCC = هزینه کل چرخه عمر

Initial Cost = هزینه خرید

Operating Cost = هزینه بهره‌برداری

Maintenance Cost = هزینه نگهداری

Energy Cost = هزینه انرژی

Replacement Cost = هزینه تعویض

تحلیل LCC نشان می‌دهد که انتخاب مبدلی با راندمان بالاتر، حتی اگر قیمت اولیه بیشتری داشته باشد، در بسیاری از پروژه‌ها از نظر اقتصادی مقرون‌به‌صرفه‌تر است.

بیشتر بخوانید: علائم افت راندمان مبدل صفحه ای و روش تشخیص علت

اشتباهات رایج هنگام خرید مبدل لحیمی برای چیلر و هیت پمپ

سوالات متداول درباره مبدل لحیمی برای چیلر و هیت پمپ (FAQ)
