اگر بخواهیم کوتاه پاسخ دهیم، مبدل حرارتی صفحه ای گسکت دار زمانی انتخاب مناسبتری است که باز شدن تجهیز، شستوشوی داخلی، تعویض گسکت و امکان افزایش ظرفیت اهمیت داشته باشد. مبدل حرارتی صفحه ای لحیمی نیز برای مدارهای بسته با سیال تمیز، فضای نصب محدود و نیاز کمتر به سرویس داخلی، گزینهای فشرده و کاربردی است. بنابراین انتخاب بین این دو مدل باید بر اساس نوع سیال، ظرفیت حرارتی، فشار و دمای کاری، افت فشار و الزامات نگهداری انجام شود.
در ادامه، مبدل های صفحه ای گسکت دار و لحیمی را از نظر ساختار، عملکرد حرارتی، فشار و دما، تعمیرپذیری، رسوبگیری، هزینه و کاربردهای صنعتی مقایسه میکنیم تا مشخص شود کدام مدل برای هر پروژه انتخاب مناسبتری است.
تفاوت مبدل صفحه ای گسکت دار و لحیمی چیست؟
مبدل حرارتی صفحه ای گسکت دار و مبدل حرارتی صفحه ای لحیمی هر دو از صفحات نازک فلزی برای انتقال حرارت بین دو سیال استفاده میکنند، اما روش اتصال صفحات، قابلیت تعمیر، نحوه آب بندی و شرایط سرویس آن ها متفاوت است.
در مدل گسکت دار، صفحات داخل یک فریم قرار گرفته و توسط گسکت آب بندی میشوند. این ساختار امکان باز کردن مبدل، تعویض گسکت، شست وشوی صفحات و در بسیاری از پروژهها افزایش سطح انتقال حرارت با اضافه کردن صفحات را فراهم می کند.مبدل حرارتی صفحه ای گسکت دار از صفحات فلزی، گسکت و فریم تشکیل میشود و به دلیل امکان باز شدن، تعویض گسکت و شست و شوی صفحات، در بسیاری از کاربردهای صنعتی انتخاب مناسبی است. برای بررسی ساختار، مشخصات و کاربرد این تجهیز میتوانید مشخصات مبدل حرارتی صفحه ای گسکت دار را نیز بررسی کنید.
در مقابل، مبدل صفحه ای لحیمی با اتصال دائمی صفحات ساخته میشود و به دلیل حذف فریم و گسکت، ساختاری فشردهتر دارد. در پروژههایی که فضای نصب محدود است و سیال شرایط مناسبی برای استفاده از این نوع تجهیز دارد، بررسی مبدل حرارتی صفحه ای بریز میتواند به انتخاب دقیقتر کمک کند.
بنابراین تفاوت اصلی فقط در راندمان نیست؛ بلکه باید تعمیرپذیری، نوع سیال، احتمال رسوب، فضای نصب، فشار و دمای طراحی و نیازهای نگهداری نیز در انتخاب در نظر گرفته شوند.

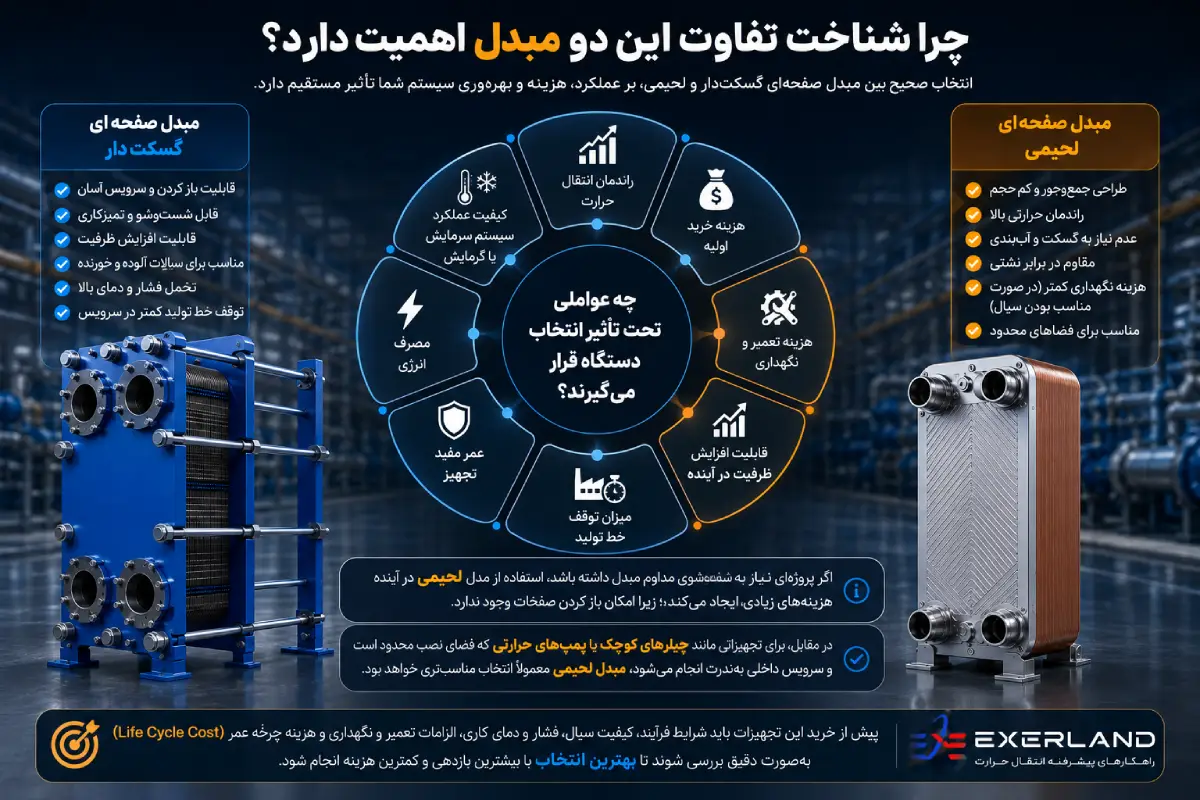

چرا شناخت تفاوت مبدل حرارتی صفحه ای واشردار و مبدل حرارتی صفحه ای جوشی اهمیت دارد؟
در نگاه اول ممکن است تصور شود که هر دو مدل عملکرد یکسانی دارند و تنها تفاوت آنها در ظاهر دستگاه است، اما در عمل اینگونه نیست.
انتخاب میان مبدل صفحهای گسکتدار و لحیمی میتواند بر موارد زیر تأثیر مستقیم داشته باشد:
- راندمان انتقال حرارت
- هزینه خرید اولیه
- هزینه تعمیر و نگهداری
- قابلیت افزایش ظرفیت در آینده
- میزان توقف خط تولید
- عمر مفید تجهیز
- مصرف انرژی
- کیفیت عملکرد سیستم سرمایش یا گرمایش
بهعنوان مثال، اگر پروژهای نیاز به شستوشوی مداوم مبدل داشته باشد، استفاده از مدل لحیمی میتواند در آینده هزینههای زیادی ایجاد کند؛ زیرا امکان باز کردن صفحات وجود ندارد. در مقابل، برای تجهیزاتی مانند چیلرهای تراکمی کوچک یا پمپهای حرارتی که فضای نصب محدود است و سرویس داخلی بهندرت انجام میشود، مبدل لحیمی معمولاً انتخاب مناسبتری خواهد بود.
به همین دلیل، پیش از خرید این تجهیزات باید شرایط فرآیند، کیفیت سیال، فشار و دمای کاری، الزامات تعمیر و نگهداری و هزینه چرخه عمر (Life Cycle Cost) بهصورت دقیق بررسی شوند.
ساختار مبدل حرارتی صفحه ای گسکت دار (Gasketed Plate Heat Exchanger)
مبدل حرارتی صفحه ای گسکت دار از مجموعهای از صفحات فلزی چیندار تشکیل شده است که با استفاده از گسکتهای آببندی در یک فریم نگهدارنده قرار میگیرند.
اجزای اصلی این نوع مبدل شامل:
- صفحات انتقال حرارت
- گسکتهای آببندی
- فریم ثابت و متحرک
- تایرادها برای اتصال مکانیکی
- نازلهای ورودی و خروجی سیال
است.قابلیت باز کردن صفحات یکی از مهمترین مزیتهای مدل گسکت دار است؛ زیرا در زمان سرویس میتوان صفحات را بررسی و تمیز کرد و در صورت نیاز گسکتها را تعویض کرد. جزئیات این موضوع در بررسی کاربرد مبدل حرارتی صفحه ای واشردار نیز قابل بررسی است.
ساختار مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger)
مبدل حرارتی صفحه ای بریز از صفحات فلزی نازک تشکیل شده است که به وسیله فرآیند لحیمکاری در کوره خلأ به یکدیگر متصل میشوند.
در این ساختار:
- صفحات به صورت دائمی به هم متصل هستند.
- گسکت و قطعات قابل باز شدن وجود ندارد.
- یک ساختار فشرده و یکپارچه ایجاد میشود.
این طراحی باعث کاهش ابعاد، افزایش راندمان حجمی و مناسب شدن مبدل بریز برای سیستمهایی میشود که فضای نصب محدود دارند و نیاز به سرویس داخلی مکرر ندارند.در انتخاب مبدل حرارتی صفحهای لحیمی باید علاوه بر راندمان انتقال حرارت، شرایط سرویس و نگهداری نیز بررسی شود. برخلاف مدلهای گسکتدار، صفحات در این نوع مبدل بهصورت دائمی توسط فرآیند لحیمکاری به یکدیگر متصل میشوند و امکان باز کردن دستگاه برای شستوشوی مکانیکی یا تعویض صفحات وجود ندارد. به همین دلیل، پیش از انتخاب این تجهیز باید محدودیتهای تعمیرات و روشهای نگهداری آن بهطور کامل بررسی شود. برای آشنایی بیشتر با ساختار این تجهیزات و دلایل عدم باز شدن آنها، میتوانید راهنمای محدودیت تعمیرات مبدل های صفحه ای بریز را مطالعه کنید.
مقایسه کامل مبدل حرارتی صفحه ای گسکت دار و لحیمی از نظر طراحی، عملکرد و کاربرد
پس از آشنایی با ساختار کلی این دو نوع مبدل، اکنون زمان آن رسیده است که آنها را از دیدگاه مهندسی و بهرهبرداری با یکدیگر مقایسه کنیم. اگرچه هر دو تجهیز بر اساس انتقال حرارت از طریق صفحات فلزی نازک عمل میکنند، اما تفاوت در نوع آببندی، ساختار مکانیکی و قابلیت سرویس باعث شده است که هر یک برای شرایط عملیاتی متفاوتی مناسب باشند.
در ادامه، مهمترین تفاوتهای این دو مدل را از جنبههای مختلف بررسی میکنیم.برای انتخاب دقیقتر میان مدلهای مختلف، آشنایی با تفاوتهای ساختاری و کاربردی انواع مبدلهای صفحهای اهمیت زیادی دارد. اگر قصد دارید پیش از انتخاب نهایی، مدلها و ساختارهای مختلف را بررسی کنید، میتوانید مشاهده انواع مبدل حرارتی صفحه ای را در نظر بگیرید و سپس بر اساس فشار و دمای کاری، نوع سیال، ظرفیت انتقال حرارت، افت فشار و الزامات تعمیر و نگهداری، گزینه مناسب را انتخاب کنید.

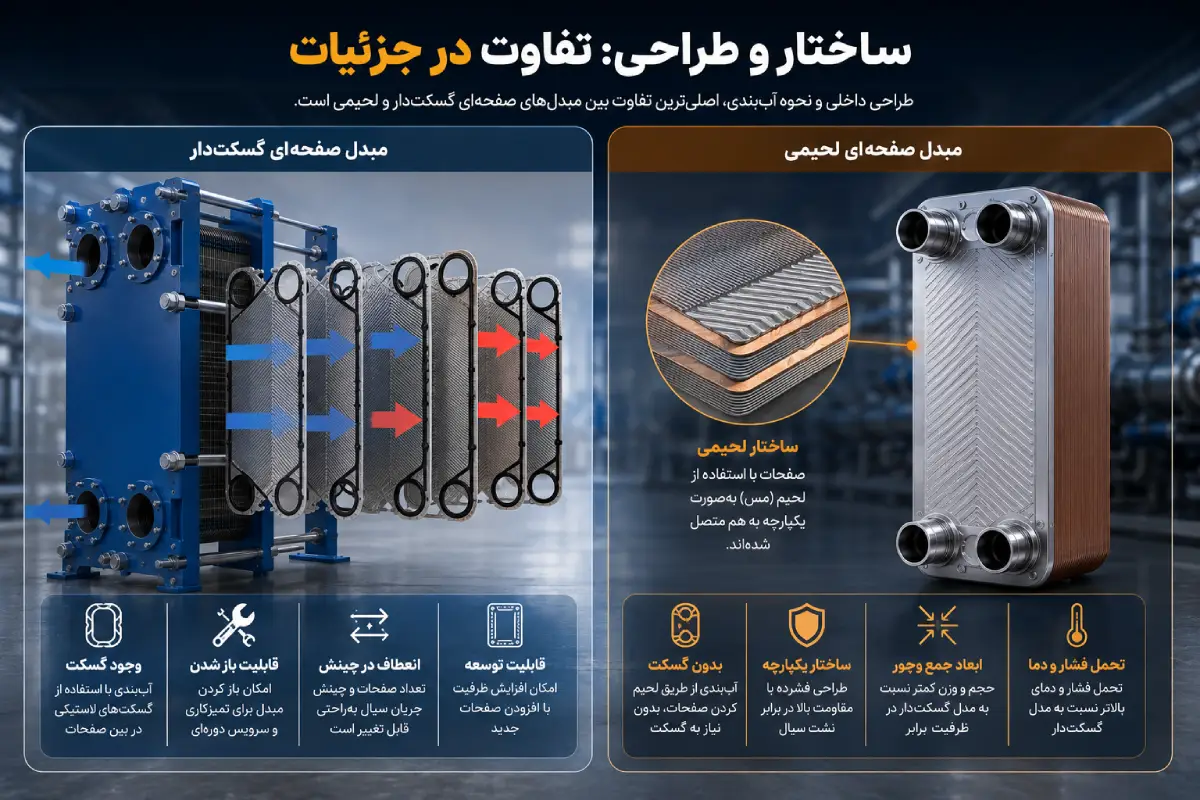

تفاوت ساختار مبدل صفحه ای گسکت دار و لحیمی
مهمترین تفاوت این دو مبدل، نحوه اتصال صفحات انتقال حرارت است.
در مبدل حرارتی صفحهای گسکتدار، صفحات توسط گسکتهای الاستومری آببندی شده و با استفاده از پیچهای فشاری درون یک فریم فلزی قرار میگیرند. این ساختار به کاربر اجازه میدهد هر زمان که نیاز باشد، دستگاه را باز کرده و صفحات را برای شستوشو، تعمیر یا افزایش ظرفیت جدا کند.
اما در مبدل حرارتی صفحه ای لحیمی، صفحات درون کوره خلأ با آلیاژ مس یا نیکل به یکدیگر لحیم میشوند و یک مجموعه کاملاً یکپارچه را تشکیل میدهند. در نتیجه، این مبدل فاقد فریم، پیچ و گسکت است و امکان باز کردن آن وجود ندارد.
این تفاوت ساختاری، پایه و اساس تمام تفاوتهای عملکردی این دو تجهیز محسوب میشود.
جدول مقایسه ساختار مبدل حرارتی صفحه ای گست و لحیمی
| مبدل لحیمی | مبدل گسکت دار | معیار |
|---|---|---|
| لحیمکاری دائمی | گسکت و فریم | اتصال صفحات |
| ندارد | دارد | باز شدن تجهیز |
| ندارد | دارد | تعویض گسکت |
| محدود | امکانپذیر | شستوشوی مکانیکی |
| محدود | امکان افزودن صفحات | افزایش ظرفیت |
| فشردهتر | بزرگتر | ابعاد |
| پایینتر | بالا | تعمیرپذیری |
| بله | بله | مناسب سیال تمیز |
| نیازمند کنترل بیشتر | معمولاً مناسبتر | مناسب سیال رسوبزا |
| بسته به فرآیند | بسیار مناسب | صنایع غذایی |
| بسیار رایج | قابل استفاده | چیلر و HVAC |
| محدودتر | مناسبتر | توسعه آینده پروژه |

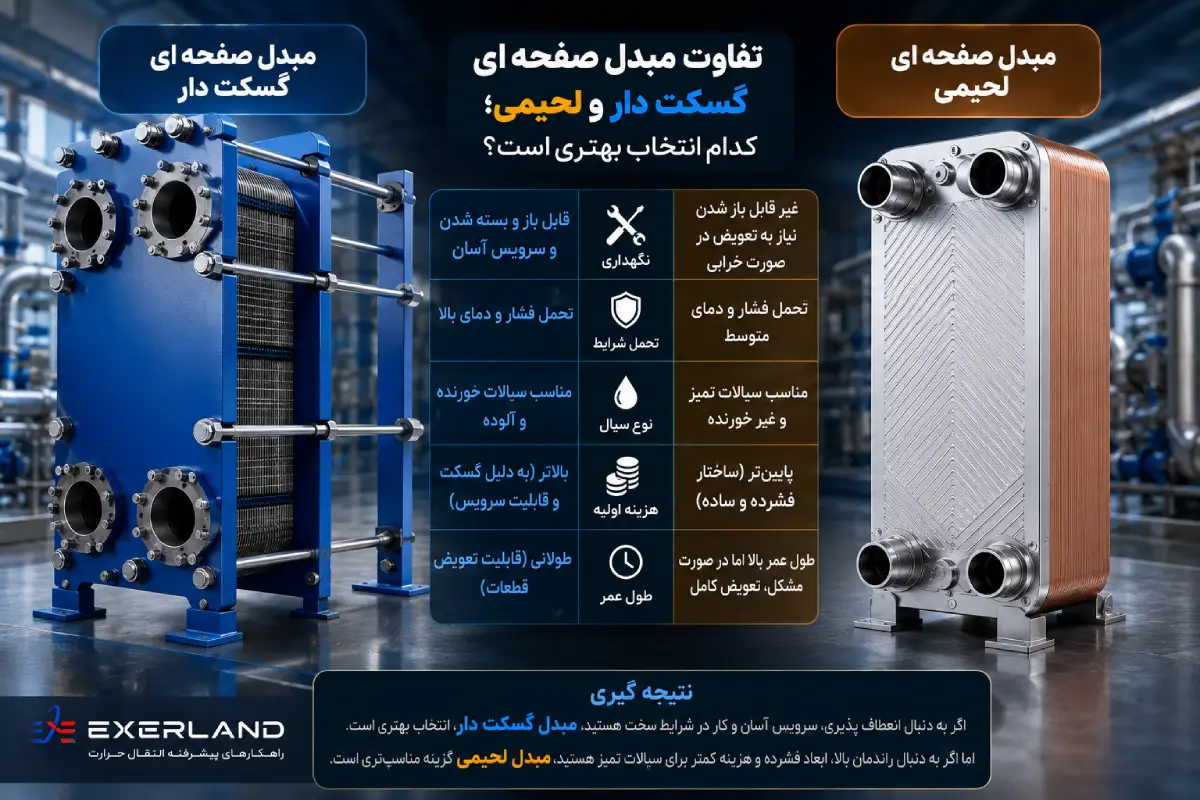

مبدل گسکت دار یا لحیمی؛ کدام بهتر است؟

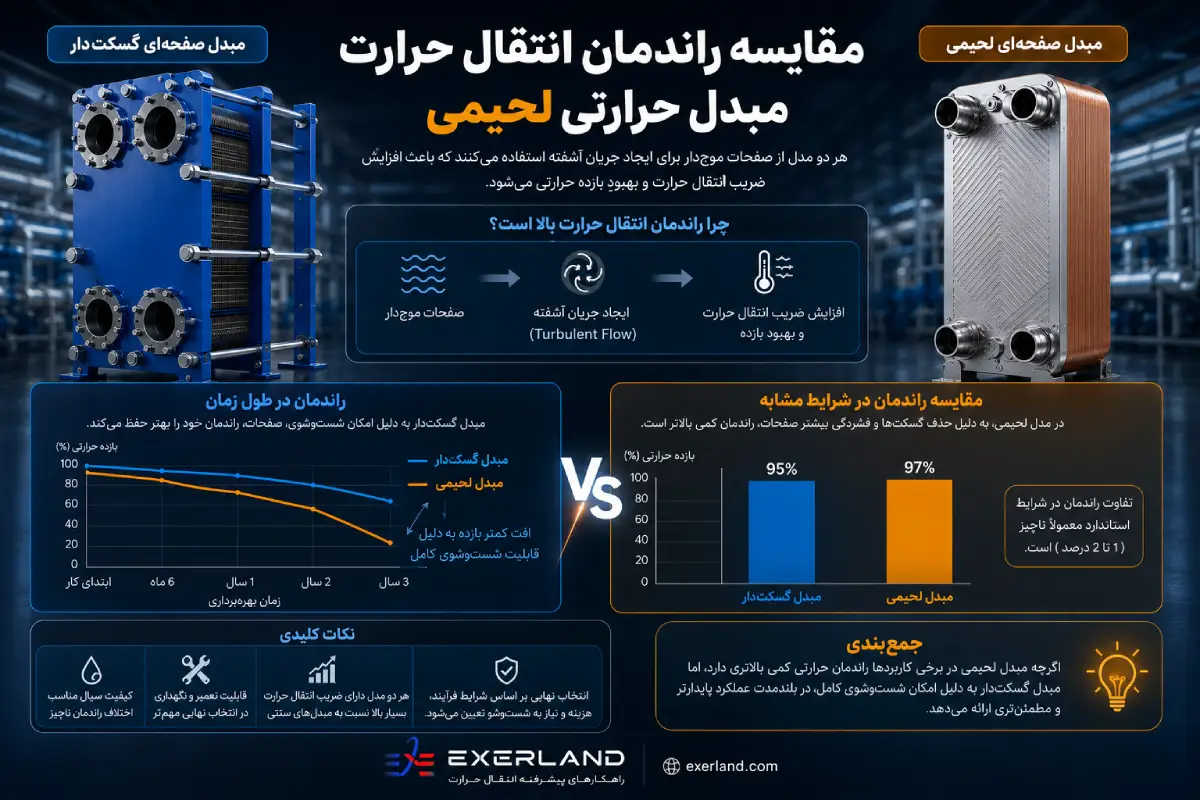

مقایسه راندمان انتقال حرارت مبدل حرارتی لحیمی
یکی از مهم ترین دلایل محبوبیت مبدل های صفحه ای، ضریب انتقال حرارت بسیار بالای آنها است. در هر دو مدل، صفحات موجدار باعث ایجاد جریان آشفته (Turbulent Flow) شده و انتقال حرارت را به شکل قابلتوجهی افزایش میدهند.
با این حال، تفاوتهای کوچکی نیز وجود دارد.
در مدل لحیمی، به دلیل حذف گسکتها و فشردگی بیشتر صفحات، مقاومت حرارتی اندکی کاهش مییابد و در برخی کاربردها راندمان انتقال حرارت کمی بالاتر است.
در مقابل، مبدل گسکتدار اگرچه از نظر راندمان اختلاف زیادی با مدل لحیمی ندارد، اما به دلیل امکان شستوشوی کامل صفحات، در طول زمان راندمان خود را بهتر حفظ میکند؛ زیرا رسوبات بهراحتی از روی صفحات پاک میشوند.
در پروژههایی که کیفیت سیال مناسب باشد، اختلاف راندمان این دو مدل معمولاً ناچیز است و معیارهای دیگری مانند قابلیت تعمیر اهمیت بیشتری پیدا میکنند.
مبدل های حرارتی صفحه ای بریز به دلیل استفاده از فرآیند لحیمکاری برای اتصال صفحات، ساختاری فشرده و کاملاً متفاوت از مدلهای گسکتدار دارند. این تفاوت در نحوه ساخت، روی قابلیت سرویس، تعمیرات، محدوده کاربرد و شرایط انتخاب آنها تأثیر مستقیم دارد. برای آشنایی بیشتر با نحوه عملکرد، اجزا و ویژگیهای این تجهیزات، مطالعه مبدل حرارتی صفحه ای بریز چیست می تواند پیش از انتخاب تجهیز دید مهندسی دقیقتری ایجاد کند.
مقایسه تحمل فشار و دمای کاری
یکی از عوامل تعیینکننده در انتخاب مبدل حرارتی، فشار و دمای فرآیند است.
در مبدل گسکت دار، محدودیت اصلی به جنس گسکت وابسته است. هرچه دما یا فشار افزایش یابد، احتمال کاهش عمر گسکت بیشتر میشود و باید از متریالهای مقاومتری مانند Viton یا HNBR استفاده کرد.
در مقابل، مبدل لحیمی به دلیل حذف گسکتها و اتصال دائم صفحات، معمولاً تحمل فشار و دمای بالاتری دارد و برای بسیاری از سیستمهای تبرید، هیتپمپ و چیلر انتخاب مناسبی محسوب میشود.
البته در فرآیندهای با فشار یا دمای بسیار بالا، همچنان مبدل های صفحه ای جوشی گزینه مناسبتری خواهند بود.اگر فرآیند به جای یک مدار آب خنک، به دفع حرارت مستقیم به هوای محیط نیاز داشته باشد، نوع تجهیز مورد استفاده متفاوت خواهد بود. در چنین شرایطی بررسی مبدل حرارتی هوا خنک میتواند به انتخاب فناوری مناسبتر برای دفع حرارت کمک کند.
جدول مقایسه فشار و دما
| لحیمی | گسکتدار | ویژگی |
|---|---|---|
| بالا | متوسط تا بالا | تحمل فشار |
| بیشتر | وابسته به نوع گسکت | تحمل دما |
| بله | در برخی مدلها | مناسب برای بخار |
| بسیار مناسب | بله | مناسب برای مبردها |
| بسیار خوب | خوب | مقاومت در شوک حرارتی |
مقایسه تعمیر پذیری مبدل گسکت دار و بریز
یکی از مهمترین تفاوتهای مهندسی بین مبدل گسکت دار و بریز، قابلیت سرویس و تعمیر آنها است.
| مبدل بریز | مبدل گسکتدار | ویژگی |
|---|---|---|
| ندارد | دارد | قابلیت باز شدن |
| غیرممکن | امکانپذیر | دسترسی به صفحات داخلی |
| محدود به روشهای شیمیایی | امکانپذیر | شستوشوی مکانیکی |
| معمولاً تعویض کامل تجهیز | امکان تعویض گسکت و صفحات | تعویض قطعات |
| محدودتر | بسیار مناسب | مناسب برای سیالات رسوبزا |
در کاربردهایی که کیفیت سیال متغیر است یا احتمال تشکیل رسوب وجود دارد، قابلیت باز شدن مبدل گسکت دار یک مزیت مهم محسوب میشود. در مقابل، مبدل بریز بیشتر برای سیستمهایی مناسب است که پایداری شرایط کاری و حداقل نیاز به تعمیرات اولویت دارد.تفاوت مهم مبدل گسکت دار و بریز در تعمیرپذیری آنهاست. در مبدل گسکت دار میتوان فریم را باز کرد، صفحات و گسکتها را بررسی و در صورت نیاز گسکت را تعویض کرد. در مقابل، صفحات مبدل بریز بهصورت دائمی به یکدیگر متصل هستند و امکان باز کردن آن مانند مدل گسکت دار وجود ندارد. بنابراین اگر تعمیر و سرویس دوره ای بخش مهمی از پروژه باشد، این تفاوت باید پیش از انتخاب مبدل در نظر گرفته شود. برای آشنایی با شرایط خرابی، تعمیر و تعویض گسکت، آیا گسکت مبدل حرارتی قابل تعمیر است؟ را نیز بررسی کنید.

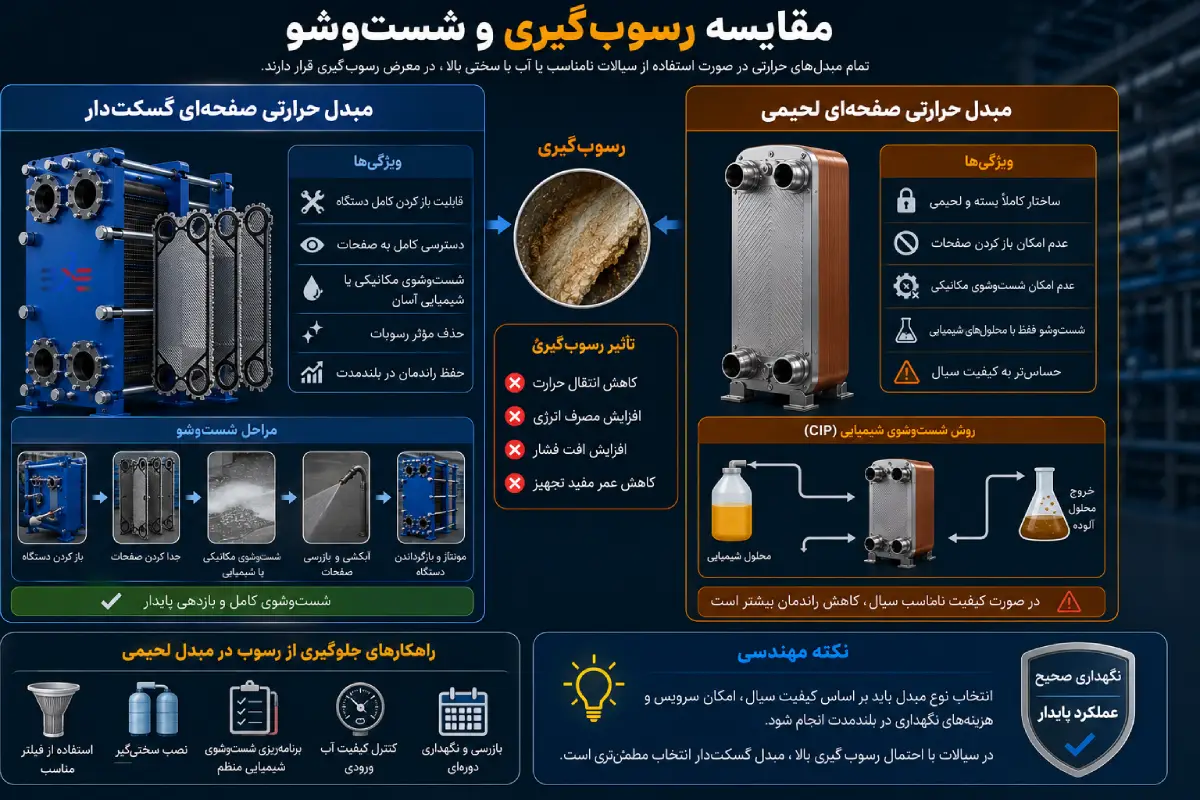

مقایسه رسوب گیری و شست وشو
تمام مبدلهای حرارتی در صورت استفاده از سیالات نامناسب یا آب با سختی بالا، در معرض رسوبگیری قرار دارند.
در مبدل گسکتدار، رسوبات بهراحتی با باز کردن صفحات و شستوشوی مکانیکی یا شیمیایی حذف میشوند.
اما در مبدل لحیمی، به دلیل بسته بودن کامل ساختار، امکان شستوشوی مکانیکی وجود ندارد و عملیات نظافت تنها از طریق گردش محلولهای شیمیایی انجام میشود.
اگر کیفیت سیال مناسب نباشد، احتمال کاهش راندمان در مدل لحیمی بیشتر خواهد بود؛ به همین دلیل استفاده از فیلتر، سختیگیر و برنامه منظم نگهداری در این مدل اهمیت ویژهای دارد.اکسرلند با طراحی و تولید انواع مبدلهای حرارتی صفحهای گسکتدار و لحیمی، متناسب با کیفیت سیال، شرایط بهرهبرداری و نیازهای هر پروژه، راهکارهای فنی مناسبی برای کاهش رسوب، افزایش راندمان انتقال حرارت و افزایش طول عمر تجهیزات ارائه میدهد.در مبدلهای صفحهای، انتخاب روش شستوشو به نوع رسوب، جنس صفحات و ساختار مبدل بستگی دارد. در مدل گسکتدار امکان باز کردن صفحات و انجام شستوشوی مکانیکی وجود دارد، در حالی که مبدل های لحیمی معمولاً با روش های شست و شوی شیمیایی درجا یا CIP تمیز میشوند. برای آشنایی دقیقتر با روشهای تمیزکاری و انتخاب روش مناسب، بررسی شست و شوی مبدل حرارتی صفحه ای میتواند مفید باشد.
مقایسه طول عمر
عمر مفید هر دو نوع مبدل به کیفیت ساخت، شرایط بهرهبرداری، نوع سیال و برنامه نگهداری بستگی دارد، اما نحوه نگهداری نقش تعیینکنندهای در دوام آنها دارد.
در مبدل گسکتدار، اگرچه ممکن است گسکتها پس از چند سال نیاز به تعویض داشته باشند، اما صفحات اصلی معمولاً عمر بسیار طولانی دارند و با سرویس منظم میتوان سالها از دستگاه استفاده کرد.
در مبدل لحیمی نیز به دلیل نبود گسکت، یکی از عوامل استهلاک حذف شده است؛ اما در صورت بروز خوردگی داخلی یا گرفتگی شدید، امکان تعمیر محدود بوده و در برخی موارد باید کل مبدل تعویض شود.در فرآیندهایی که سیال خورنده یا مستعد رسوب است، انتخاب مبدل باید با توجه به جنس صفحات، کیفیت سیال و روش شستوشو انجام شود. بررسی خوردگی در مبدل حرارتی صفحه ای میتواند برای ارزیابی ریسک خوردگی و انتخاب متریال مناسب مفید باشد.
بنابراین، طول عمر واقعی این مدل تا حد زیادی به کیفیت سیال، کنترل رسوب و شرایط کاری وابسته است.
مقایسه هزینه چرخه عمر (Lifecycle Cost) مبدل گسکت دار و بریز
انتخاب بین مبدل گسکتدار و بریز نباید فقط بر اساس قیمت اولیه انجام شود. هزینه واقعی تجهیز در طول عمر کاری شامل هزینه خرید، نگهداری، انرژی مصرفی و توقف سیستم است.
هزینه سرمایهگذاری اولیه (CAPEX)
مبدلهای بریز معمولاً به دلیل ساختار فشرده و تولید سادهتر، در ظرفیتهای کوچک و متوسط هزینه اولیه مناسبی دارند.
مبدلهای گسکتدار ممکن است در ابتدا هزینه بیشتری داشته باشند، اما قابلیت تعمیر و سرویس آنها میتواند هزینههای بلندمدت را کاهش دهد.
هزینه بهرهبرداری (OPEX)
در مبدل گسکتدار:
- امکان شستوشوی دورهای وجود دارد.
- عملکرد تجهیز در طول زمان قابل بازیابی است.
- قطعات مصرفی مانند گسکت قابل تعویض هستند.
در مبدل بریز:
- نیاز به نگهداری پیشگیرانه اهمیت بیشتری دارد.
- در صورت خرابی جدی، هزینه تعویض کامل افزایش پیدا میکند.
هزینه توقف سیستم
در کاربردهایی که توقف تولید هزینه بالایی دارد، تعمیرپذیری مبدل گسکتدار میتواند یک مزیت اقتصادی مهم باشد.
مقایسه عملکرد حرارتی مبدل گسکت دار و بریز
هر دو نوع مبدل به دلیل استفاده از صفحات چیندار، راندمان انتقال حرارت بالایی دارند؛ اما شرایط کاری آنها متفاوت است.مقایسه عملکرد حرارتی دو مبدل نباید فقط بر اساس نوع اتصال انجام شود. ظرفیت حرارتی، اختلاف دمای مؤثر، ضریب انتقال حرارت و افت فشار نیز باید بررسی شوند. برای تحلیل حرارتی میتوان از روش های LMTD و NTU در طراحی مبدل حرارتی استفاده کرد.
| مبدل بریز | مبدل گسکتدار | پارامتر |
|---|---|---|
| بسیار بالا | بالا | راندمان انتقال حرارت |
| بالا به دلیل طراحی فشرده | بالا به دلیل جریان آشفته | ضریب انتقال حرارت |
| محدودتر | قابل تنظیم با تغییر آرایش صفحات | افت فشار |
| محدودتر | بالا | انعطافپذیری طراحی |
| محدودتر | بسیار مناسب | مناسب برای ظرفیتهای بزرگ |
مبدل بریز معمولاً در سیستمهایی که فضای نصب محدود و راندمان حجمی بالا اهمیت دارد، عملکرد بسیار خوبی ارائه میدهد. در مقابل، مبدل گسکتدار به دلیل انعطافپذیری بیشتر در طراحی و سرویس، برای کاربردهای صنعتی متنوعتر مناسب است.
انتخاب مبدل حرارتی صفحه ای گسکت دار یا بریز بر اساس شرایط پروژه
| دلیل مهندسی | انتخاب مناسب | شرایط و نیاز پروژه |
|---|---|---|
| امکان باز کردن صفحات، شستوشوی مکانیکی و تعویض گسکت | گسکتدار (Gasketed) | نیاز به باز کردن، بازرسی و شستوشوی دورهای |
| ابعاد کوچک، وزن کمتر و چگالی انتقال حرارت بالا | بریز (Brazed) | فضای نصب محدود و نیاز به طراحی کامپکت |
| قابلیت سرویس و تمیزکاری آسانتر | گسکتدار (Gasketed) | سیال دارای ذرات معلق، آلودگی یا پتانسیل رسوب بالا |
| راندمان بالا، حجم کم و مناسب برای مدارهای تبرید | بریز (Brazed) | سیستمهای سرمایشی کوچک و متوسط |
| امکان تغییر صفحات و توسعه ظرفیت حرارتی | گسکتدار (Gasketed) | نیاز به افزایش ظرفیت در آینده |
| انعطافپذیری بیشتر در نگهداری | گسکتدار (Gasketed) | فشار و دمای کاری متوسط با نیاز به تعمیرات دورهای |
| ساختار یکپارچه و مقاومت مناسب در برابر فشار | بریز (Brazed) | فشار کاری بالا و عدم نیاز به باز کردن تجهیز |
| سرویسپذیری و امکان تعمیر اهمیت بالایی دارد | گسکتدار (Gasketed) | سیستمهای HVAC و موتورخانهها |
| طراحی فشرده و انتقال حرارت مؤثر | بریز (Brazed) | چیلرها و سیستمهای هیتپمپ |
| امکان باز شدن و رعایت الزامات بهداشتی | گسکتدار (Gasketed) | صنایع غذایی و دارویی با نیاز به شستوشوی مکرر |
| تحمل فشار مبرد و طراحی کامپکت | بریز (Brazed) | تجهیزات تبرید و مدارهای مبرد |
| انتخاب باید بر اساس هزینه توقف، سیال و شرایط کاری انجام شود | گسکتدار یا بریز بر اساس شرایط | فرآیندهای صنعتی با توقف تولید پرهزینه |
اگر قابلیت تعمیر اهمیت داشته باشد، کدام گزینه بهتر است؟
در بسیاری از کارخانهها، توقف خط تولید هزینه بسیار بالایی ایجاد میکند.
در چنین شرایطی، تجهیزی که بتوان آن را در محل باز کرد، شستوشو داد و دوباره وارد مدار نمود، ارزش اقتصادی بسیار بیشتری خواهد داشت.
مبدل حرارتی صفحهای گسکتدار دقیقاً برای چنین شرایطی طراحی شده است.
در مقابل، مبدل لحیمی بیشتر برای تجهیزاتی مناسب است که معمولاً تا پایان عمر مفید دستگاه نیاز به باز شدن ندارند.
اگر فضای نصب محدود باشد، کدام مبدل مناسبتر است؟
در میان انواع مبدل های حرارتی صفحه ای، مبدل حرارتی صفحهای لحیمی (Brazed Plate Heat Exchanger) بهترین انتخاب برای فضاهای محدود محسوب میشود، یکی از مهم ترین مزایای مبدل لحیمی، طراحی بسیار فشرده آن است.
حذف فریم، پیچها و گسکتها باعث شده ابعاد این تجهیزات نسبت به مدلهای گسکتدار بهطور قابل توجهی کوچکتر باشد.
به همین دلیل، در تجهیزاتی مانند:
- چیلرهای کوچک
- پکیجهای سرمایشی
- هیتپمپها
- دستگاههای تبرید
- بویلرهای دیواری
- تجهیزات گرمایشی فشرده
تقریباً همیشه از مبدلهای لحیمی استفاده میشود.
انتخاب مبدل بر اساس نوع سیال گسکت
نوع سیال نیز یکی از مهمترین معیارهای انتخاب است.
اگر سیال دارای ذرات معلق، رسوب، آلودگی یا احتمال گرفتگی باشد، مبدل گسکتدار انتخاب منطقیتری خواهد بود؛ زیرا امکان باز کردن و شستوشوی کامل آن وجود دارد.
اما اگر سیال تمیز، فیلترشده و دارای کیفیت مناسب باشد، مبدل لحیمی میتواند با ابعاد کوچکتر و راندمان بالا عملکرد بسیار خوبی ارائه دهد.
بیشتر بخوانید: مبدل حرارتی صفحه ای – راهنمای جامع، کاربردها و مشخصات فنی

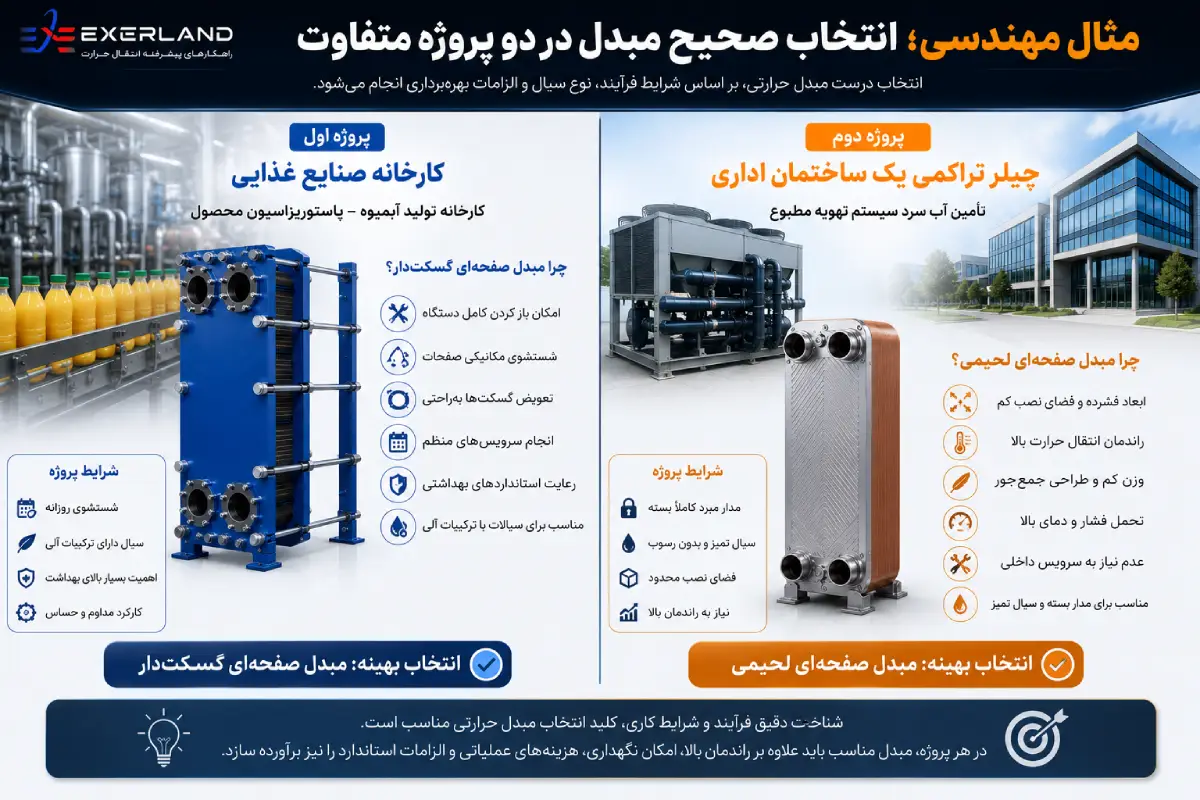

مثال واقعی از انتخاب مبدل در پروژههای صنعتی
فرض کنید یک کارخانه لبنیات قصد دارد روزانه هزاران لیتر شیر را در فرآیند پاستوریزاسیون گرم و سپس سرد کند.
در این کاربرد، تجهیزات باید بهصورت منظم شستوشو شوند، استانداردهای بهداشتی رعایت گردد و در صورت کاهش راندمان، امکان باز کردن دستگاه وجود داشته باشد. بنابراین مبدل حرارتی صفحهای گسکتدار بهترین انتخاب خواهد بود.
حال کارخانه دیگری را در نظر بگیرید که یک چیلر ۱۲۰ تن تبرید برای خنککاری تجهیزات خود نصب کرده است. فضای نصب محدود است، مبرد در مدار بسته گردش میکند و سیال تمیز است. در این شرایط، استفاده از مبدل حرارتی صفحهای لحیمی بهعنوان اواپراتور یا کندانسور، به دلیل ابعاد فشرده، راندمان بالا و تحمل فشار مناسب، انتخابی اقتصادی و فنی خواهد بود.
راهنمای انتخاب بین مبدل حرارتی صفحه ای گسکت دار و لحیمی؛ کدام گزینه برای پروژه شما مناسبتر است؟
پس از آشنایی با تفاوتهای ساختاری، عملکردی و کاربردهای هر دو نوع مبدل، اکنون مهمترین سؤال مطرح میشود:
در یک پروژه واقعی، چگونه میتوان بین مبدل حرارتی صفحهای گسکتدار و مبدل حرارتی صفحهای لحیمی انتخاب درستی داشت؟
واقعیت این است که هیچ پاسخ ثابتی برای همه پروژهها وجود ندارد. انتخاب صحیح تنها زمانی امکانپذیر است که تمامی شرایط فرآیندی، مشخصات سیال، الزامات نگهداری، محدودیتهای نصب و هزینههای بلندمدت بهصورت همزمان بررسی شوند.
به همین دلیل، مهندسان طراحی در زمان انتخاب مبدل، تنها به ظرفیت حرارتی توجه نمیکنند؛ بلکه مجموعهای از پارامترهای فنی و اقتصادی را ارزیابی میکنند تا تجهیزی انتخاب شود که علاوه بر عملکرد مناسب، کمترین هزینه را در طول عمر خود ایجاد کند.
همچنین باید توجه داشت که در برخی کاربردهای صنعتی، مبدل حرارتی پوسته و لوله نیز میتواند گزینه مناسبتری نسبت به مبدلهای صفحهای باشد؛ بهویژه در شرایطی که فشار و دمای کاری بالا، سیالات آلوده یا نیاز به ظرفیتهای حرارتی بسیار زیاد وجود داشته باشد. بنابراین، انتخاب نوع مبدل باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً بر مبنای نوع تجهیز.

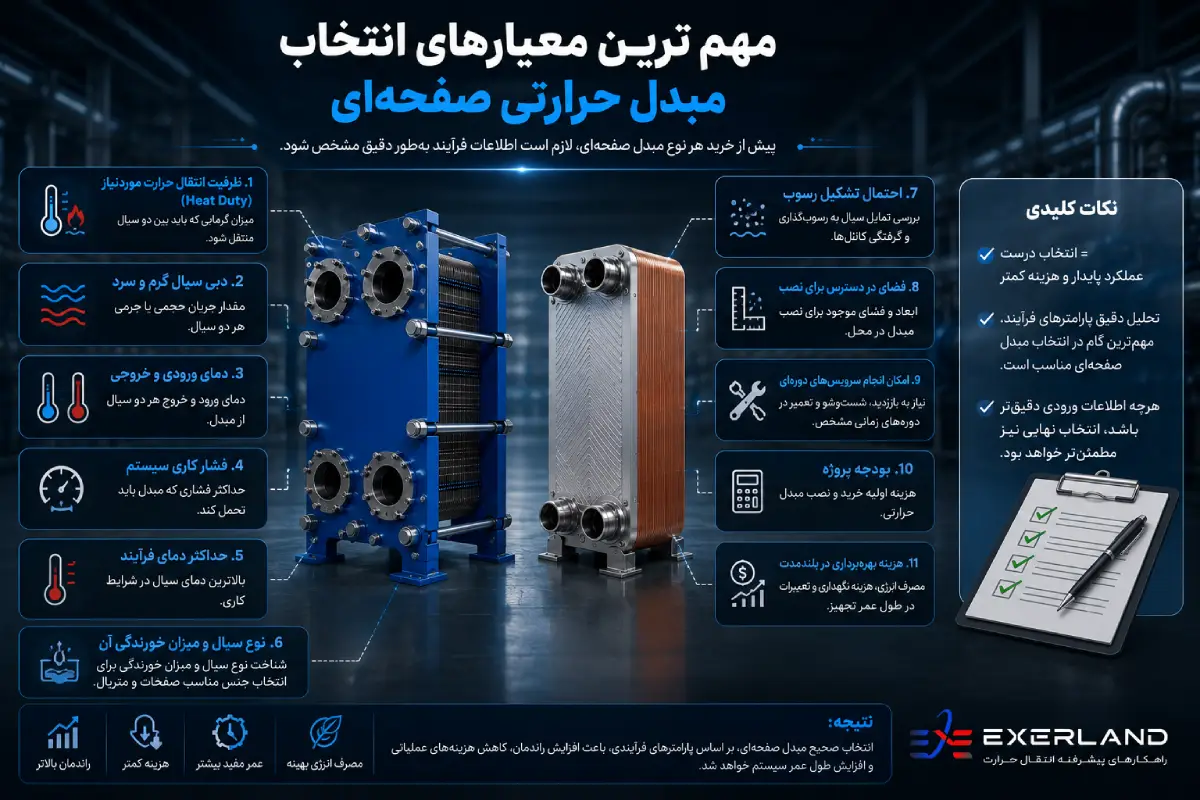

مهم ترین معیارهای انتخاب مبدل حرارتی صفحه ای
پیش از خرید هر نوع مبدل صفحه ای، لازم است اطلاعات فرآیند بهطور دقیق مشخص شود.
از مهمترین این پارامترها میتوان به موارد زیر اشاره کرد:
- ظرفیت انتقال حرارت موردنیاز (Heat Duty)
- دبی سیال گرم و سرد
- دمای ورودی و خروجی هر دو سیال
- فشار کاری سیستم
- حداکثر دمای فرآیند
- نوع سیال و میزان خورندگی آن
- احتمال تشکیل رسوب
- فضای در دسترس برای نصب
- امکان انجام سرویسهای دورهای
- بودجه پروژه
- هزینه بهرهبرداری در بلندمدت
هرچه اطلاعات ورودی دقیقتر باشد، انتخاب نهایی نیز مطمئنتر خواهد بود.
اگر کیفیت سیال پایین باشد، کدام مبدل انتخاب بهتری است؟
در بسیاری از پروژههای صنعتی، کیفیت سیال ایدهآل نیست.
وجود ذرات معلق، سختی بالای آب، رسوبات معدنی، روغن، گلولای یا ناخالصیها میتواند به مرور زمان باعث کاهش راندمان انتقال حرارت شود.
در چنین شرایطی، مبدل گسکتدار مزیت قابل توجهی دارد؛ زیرا صفحات آن بهراحتی باز شده و پس از شستوشو دوباره در مدار قرار میگیرند.
اما در مبدل لحیمی، امکان دسترسی مستقیم به صفحات وجود ندارد و تنها میتوان از روشهای شستوشوی شیمیایی استفاده کرد.
بنابراین هرچه احتمال رسوب بیشتر باشد، استفاده از مدل گسکتدار منطقیتر خواهد بود.
اگر محدودیت فضای مبدل حرارتی گسکت وجود داشته باشد، کدام گزینه مناسب تر است؟
در برخی پروژهها، فضای نصب بسیار محدود است.
این موضوع معمولاً در تجهیزاتی مانند:
- چیلرهای پکیجی
- هیتپمپها
- دستگاههای تهویه مطبوع
- یونیتهای سرمایشی
- ماشینآلات صنعتی
مشاهده میشود.
در چنین شرایطی، مبدل لحیمی به دلیل ابعاد بسیار کوچک، وزن کمتر و حذف فریم فلزی، انتخاب مناسبتری خواهد بود.
در برخی پروژهها، حجم یک مبدل لحیمی ممکن است تا چند برابر کمتر از یک مبدل گسکتدار با ظرفیت مشابه باشد.
اکسرلند بهعنوان سازنده مبدل حرارتی صفحه ای، با طراحی و تأمین انواع مبدل های صفحه ای لحیمی و گسکت دار، راهکار مناسب را متناسب با فضای نصب، ظرفیت حرارتی، فشار کاری و شرایط بهرهبرداری هر پروژه ارائه میدهد تا علاوه بر بهینهسازی عملکرد سیستم، محدودیتهای اجرایی نیز برطرف شوند.

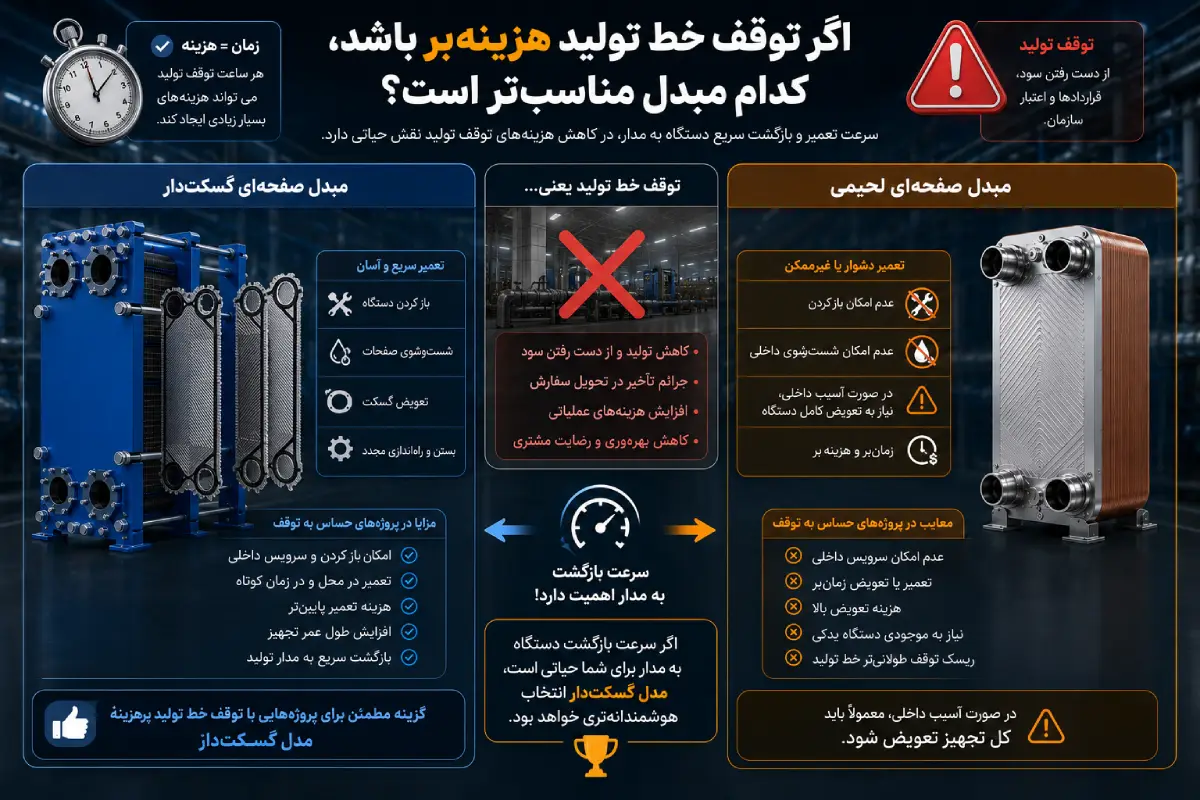

اگر توقف خط تولید هزینه بر باشد، کدام مبدل مناسب تر است؟
در بسیاری از کارخانهها، هر ساعت توقف تولید میتواند هزینه بسیار زیادی ایجاد کند.
به همین دلیل، تجهیزاتی که تعمیر آنها سریع انجام شود، ارزش اقتصادی بالاتری دارند.
در مبدل گسکتدار، در صورت ایجاد نشتی یا کاهش راندمان، معمولاً تنها با باز کردن دستگاه، شستوشوی صفحات یا تعویض گسکت مشکل برطرف میشود.
اما در مبدل لحیمی، در صورت آسیب داخلی، معمولاً امکان تعمیر وجود ندارد و در برخی موارد باید کل تجهیز تعویض شود.
اگر سرعت بازگشت دستگاه به مدار برای پروژه اهمیت زیادی دارد، مدل گسکتدار گزینه مطمئنتری خواهد بود.
مقایسه هزینه اولیه با هزینه چرخه عمر (Life Cycle Cost)
یکی از اشتباهات رایج در خرید تجهیزات صنعتی، تمرکز بیش از حد بر قیمت اولیه است.
در حالی که هزینه واقعی یک مبدل حرارتی شامل موارد بسیار بیشتری است.
هزینه چرخه عمر معمولاً شامل موارد زیر میشود:
- قیمت خرید
- هزینه نصب
- مصرف انرژی
- هزینه سرویس دورهای
- هزینه قطعات یدکی
- هزینه توقف تولید
- هزینه تعمیرات
- هزینه تعویض تجهیز
- طول عمر مفید
گاهی ممکن است یک مبدل گسکتدار در زمان خرید گرانتر باشد، اما به دلیل امکان تعمیر و افزایش ظرفیت، در طول ۱۵ تا ۲۰ سال بهرهبرداری هزینه بسیار کمتری نسبت به یک مبدل لحیمی ایجاد کند.در مقابل، در چیلرهای تراکمی کوچک و متوسط یا تجهیزاتی که فضای نصب محدود بوده و نیازی به سرویس داخلی مکرر ندارند، مبدل حرارتی صفحهای لحیمی بهعنوان اواپراتور یا کندانسور میتواند از نظر اقتصادی و عملکردی انتخاب مناسبتری باشد.
برای مثال، در مبدل حرارتی چیلر، انتخاب صحیح نوع مبدل میتواند تأثیر مستقیمی بر هزینههای نگهداری، راندمان انرژی و عمر مفید کل سیستم سرمایشی داشته باشد.

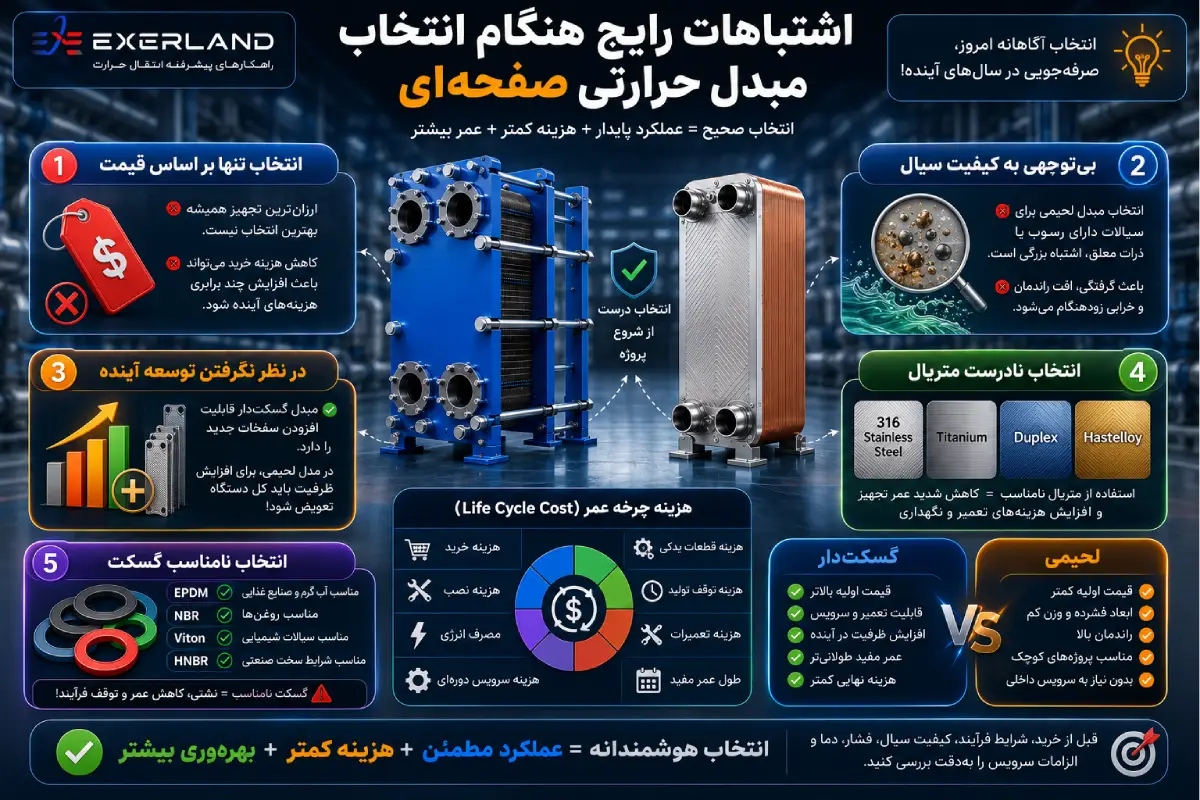

اشتباهات رایج هنگام انتخاب مبدل صفحه ای
یکی از دلایل کاهش راندمان یا خرابی زودهنگام مبدلهای حرارتی، انتخاب نادرست تجهیز است.
برخی از رایجترین اشتباهات عبارتاند از:
انتخاب تنها بر اساس قیمت
ارزانترین تجهیز همیشه بهترین انتخاب نیست. گاهی کاهش هزینه خرید، باعث افزایش چند برابری هزینه تعمیرات و مصرف انرژی میشود.
بیتوجهی به کیفیت سیال
انتخاب مبدل لحیمی برای سیالات دارای رسوب یا ذرات معلق، یکی از اشتباهات متداول در بسیاری از پروژهها است.
در نظر نگرفتن توسعه آینده
برخی کارخانهها پس از چند سال ظرفیت تولید خود را افزایش میدهند.
در چنین شرایطی، مبدل گسکتدار تنها با اضافه کردن صفحات جدید میتواند ظرفیت بیشتری ایجاد کند؛ اما در مدل لحیمی باید کل دستگاه تعویض شود.
انتخاب نادرست متریال
استفاده از صفحات استنلس استیل معمولی برای سیالات بسیار خورنده یا آب دریا، میتواند باعث کاهش شدید عمر تجهیز شود.جنس صفحات نیز در انتخاب مبدل اهمیت دارد، زیرا نوع سیال، دما، فشار و شرایط خوردگی میتواند متریال مناسب را تغییر دهد. بنابراین قبل از سفارش، انتخاب متریال مبدل حرارتی باید متناسب با شرایط واقعی فرآیند انجام شود.
در چنین شرایطی باید از متریالهایی مانند:
- Stainless Steel 316
- Titanium
- Duplex
- Hastelloy
استفاده شود.
چک لیست انتخاب مبدل حرارتی صفحه ای
پیش از ثبت سفارش، بهتر است به پرسشهای زیر پاسخ دهید:
✅ ظرفیت حرارتی موردنیاز چقدر است؟
✅ دمای ورودی و خروجی هر سیال چیست؟
✅ فشار کاری سیستم چقدر است؟
✅ سیال خورنده است یا خیر؟
✅ احتمال رسوب وجود دارد؟
✅ فضای نصب محدود است؟
✅ آیا در آینده افزایش ظرفیت خواهیم داشت؟
✅ امکان سرویس دورهای وجود دارد؟
✅ هزینه توقف تولید چقدر است؟
✅ طول عمر مورد انتظار تجهیز چند سال است؟
پاسخ به این پرسشها مسیر انتخاب مناسبترین نوع مبدل را تا حد زیادی مشخص میکند.انتخاب صحیح مبدل حرارتی صفحهای فقط به ظرفیت انتقال حرارت محدود نمیشود و عواملی مانند نوع سیال، فشار کاری، دمای طراحی، شرایط رسوبگذاری و امکان سرویس آینده نیز باید بررسی شوند. به همین دلیل، استفاده از یک چک لیست انتخاب مبدل حرارتی صفحه ای قبل از سفارش میتواند از انتخاب اشتباه، کاهش راندمان و هزینههای تعمیرات پیشگیری کند.
مبدل گسکت دار یا لحیمی؛ کدام برای خرید مناسب تر است؟
اگر تجهیز باید بهصورت دوره ای باز و شست و شو شود یا احتمال افزایش ظرفیت در آینده وجود دارد، مدل گسکت دار انعطاف پذیری بیشتری دارد. در مقابل، برای مدارهای بسته با سیال تمیز و فضای نصب محدود، مبدل لحیمی میتواند انتخاب مناسبی باشد.
بنابراین قیمت مبدل حرارتی صفحه ای زمانی قابل مقایسه است که مشخصات فنی دو تجهیز و هزینههای نگهداری و بهرهبرداری آنها نیز در نظر گرفته شود.
مثال مهندسی؛ انتخاب صحیح مبدل در دو پروژه متفاوت
پروژه اول؛ کارخانه صنایع غذایی
یک کارخانه تولید آبمیوه نیاز به مبدلی برای پاستوریزاسیون محصول دارد. سیال دارای ترکیبات آلی است، شستوشوی روزانه انجام میشود و رعایت استانداردهای بهداشتی اهمیت بالایی دارد.
در این شرایط، مبدل حرارتی صفحهای گسکتدار بهترین انتخاب است؛ زیرا امکان باز کردن کامل دستگاه، شستوشوی مکانیکی صفحات، تعویض گسکتها و انجام سرویسهای منظم را فراهم میکند.
پروژه دوم؛ چیلر تراکمی یک ساختمان اداری
در یک پروژه تهویه مطبوع، چیلر تراکمی برای تأمین آب سرد نصب شده است. مدار مبرد کاملاً بسته، سیال تمیز و فضای نصب محدود است. در چنین شرایطی، مبدل حرارتی صفحهای لحیمی بهعنوان اواپراتور چیلر عملکرد بسیار مطلوبی دارد و به دلیل ابعاد فشرده، راندمان انتقال حرارت بالا، وزن کم و تحمل فشار مناسب، گزینهای بهینه و اقتصادی برای این کاربرد به شمار میرود.مدار مبرد کاملاً بسته، سیال تمیز و فضای نصب محدود است.
در این پروژه، مبدل حرارتی صفحهای لحیمی به دلیل ابعاد فشرده، راندمان انتقال حرارت بالا، وزن کم و تحمل فشار مناسب، گزینهای بهینه و اقتصادی خواهد بود.
جدول تصمیم گیری سریع برای انتخاب مبدل
| شرایط پروژه | انتخاب پیشنهادی |
|---|---|
| نیاز به شستوشوی مداوم | مبدل صفحه ای گسکت دار |
| احتمال رسوب بالا | مبدل صفحه ای گسکت دار |
| امکان افزایش ظرفیت در آینده | مبدل صفحه ای گسکت دار |
| فضای نصب بسیار محدود | مبدل صفحه ای لحیمی |
| سیستمهای تبرید و چیلر | مبدل صفحه ای لحیمی |
| مدارهای بسته با سیال تمیز | مبدل صفحه ای لحیمی |
| نیاز به تعمیر و تعویض قطعات | مبدل صفحه ای گسکت دار |
| حداقل ابعاد و وزن | مبدل صفحه ای لحیمی |
| خطوط تولید صنایع غذایی و دارویی | مبدل صفحه ای گسکت دار |
| تجهیزات گرمایشی و سرمایشی فشرده | مبدل صفحه ای لحیمی |
