طراحی حرارتی مبدل حرارتی صفحه ای با رویکرد NTU و LMTD

چرا طراحی حرارتی مبدل صفحه‌ای در صنعت حیاتی است؟

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع تهویه مطبوع، چیلرهای تراکمی، صنایع غذایی، نیروگاه‌ها و فرآیندهای نفت و گاز است. دلیل محبوبیت این نوع مبدل، سطح انتقال حرارت بالا، راندمان عالی، اشغال فضای کم و قابلیت سرویس آسان است.

اما نکته‌ای که بسیاری از پروژه‌ها را به شکست یا افت راندمان می‌کشاند، طراحی حرارتی نادرست است. طراحی اشتباه باعث می‌شود:

• دمای خروجی به مقدار هدف نرسد
• افت فشار بیش از حد ایجاد شود
• پمپ یا کمپرسور تحت فشار اضافه کار کند
• ظرفیت واقعی کمتر از ظرفیت اسمی باشد
• رسوب‌گذاری و گرفتگی سریع رخ دهد

در واقع طراحی حرارتی مبدل صفحه‌ای فقط یک محاسبه ساده نیست؛ بلکه یک تصمیم مهندسی چندبعدی است که باید همزمان انتقال حرارت، افت فشار، شرایط عملیاتی و محدودیت‌های اقتصادی را پوشش دهد.

البته در بسیاری از پروژه‌ها، مبدل های پوسته و لوله (Shell & Tube) نیز به عنوان گزینه جایگزین مطرح هستند، اما مبدل صفحه‌ای معمولاً به دلیل راندمان بالاتر و فضای نصب کمتر انتخاب رایج‌تری است.

در این مقاله، تمرکز اصلی بر طراحی حرارتی مبدل صفحه‌ای با دو رویکرد معتبر مهندسی است:

1. روش اختلاف دمای میانگین لگاریتمی (LMTD)
2. روش تعداد واحد انتقال حرارت (NTU)

این دو روش در استانداردهای طراحی و در نرم‌افزارهای مهندسی نیز پایه اصلی تحلیل هستند.

مبدل حرارتی صفحه‌ای چیست و چه تفاوتی با مبدل پوسته و لوله دارد؟

مبدل حرارتی صفحه‌ای نوعی مبدل است که از صفحات فلزی موج‌دار (Corrugated Plates) تشکیل می‌شود. این صفحات به کمک گسکت یا جوش به گونه‌ای چیده می‌شوند که دو سیال در کانال‌های جداگانه حرکت کنند و تبادل حرارت از طریق دیواره صفحه انجام شود.

تفاوت کلیدی مبدل صفحه‌ای با مبدل پوسته و لوله (Shell & Tube) این است که در مبدل صفحه‌ای:

• سطح انتقال حرارت بسیار متراکم‌تر است
• ضریب انتقال حرارت کلی بالاتر است
• جریان غالباً متلاطم‌تر ایجاد می‌شود
• برای اختلاف دمای کوچک مناسب‌تر است

این ویژگی‌ها باعث می‌شود در کاربردهایی مثل اواپراتور و کندانسور ثانویه چیلرها، مبدل صفحه‌ای یک گزینه بسیار حرفه‌ای باشد.

مزایای استفاده از روش‌های LMTD و NTU در طراحی مبدل صفحه‌ای

در پروژه‌های صنعتی، شما معمولاً دو نوع مسئله دارید:

حالت اول: دماهای ورودی و خروجی مشخص هستند

در این حالت روش LMTD کاربرد مستقیم دارد.

حالت دوم: یکی از دماهای خروجی یا ظرفیت دقیق مشخص نیست

در این حالت روش NTU و اثربخشی (Effectiveness) بهترین انتخاب است.

در واقع NTU و LMTD مکمل هم هستند، نه رقیب.

کاربردهای کلیدی مبدل حرارتی صفحه‌ای در چیلر تراکمی و HVAC

برای یک مهندس چیلر تراکمی، مبدل صفحه‌ای در چند نقطه مهم دیده می‌شود:

• اواپراتور صفحه‌ای برای تولید آب سرد
• کندانسور صفحه‌ای برای دفع حرارت به برج خنک‌کن یا هواخنک
• مبدل بازیافت حرارت (Heat Recovery)
• مبدل بین مدار گلیکول و مدار آب
• مبدل واسط در سیستم‌های District Cooling

در تمام این کاربردها، هدف اصلی این است که ظرفیت واقعی مبدل با ظرفیت طراحی سیستم هماهنگ باشد.

اصول انتقال حرارت در مبدل حرارتی صفحه ای

انتقال حرارت در مبدل صفحه‌ای به صورت کلی از سه مقاومت تشکیل می‌شود:

1. مقاومت جابجایی در سمت سیال گرم
2. مقاومت هدایت در صفحه فلزی
3. مقاومت جابجایی در سمت سیال سرد
   و در عمل یک مقاومت چهارم نیز اضافه می‌شود:
4. مقاومت رسوب (Fouling Resistance)

برای تحلیل حرارتی، معمولاً از ضریب انتقال حرارت کلی (U) استفاده می‌کنیم که تمام مقاومت‌ها را یکجا در نظر می‌گیرد.

لازم به ذکر است که در مبدل های حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger) به دلیل عدم وجود گسکت و اتصال دائمی صفحات با لحیم (معمولاً مس یا نیکل)، امکان بازکردن و سرویس مکانیکی وجود ندارد؛ بنابراین در این نوع مبدل‌ها، کنترل Fouling و انتخاب صحیح شرایط جریان اهمیت بیشتری پیدا می‌کند و معمولاً در طراحی، مقدار مقاومت رسوب با حساسیت بالاتری لحاظ می‌شود.

فرمول پایه طراحی حرارتی مبدل صفحه‌ای

مهم‌ترین معادله طراحی حرارتی تمام مبدل‌های صنعتی، معادله زیر است:

 معادله کلی انتقال حرارت مبدل (Heat Transfer Rate Equation)

Q = U * A * ΔT_lm

در این رابطه:

• Q نرخ انتقال حرارت (W یا kW)
• U ضریب انتقال حرارت کلی (W/m².K)
• A سطح انتقال حرارت موثر (m²)
• ΔT_lm اختلاف دمای میانگین لگاریتمی (LMTD)

این معادله اساس روش LMTD است.

اما قبل از اینکه بتوانیم از آن استفاده کنیم، باید Q را از طریق بالانس انرژی دو سیال محاسبه کنیم.

محاسبه بار حرارتی Q در مبدل صفحه‌ای

در طراحی حرفه‌ای، ابتدا باید بار حرارتی از سمت سیال گرم یا سرد محاسبه شود:

 بار حرارتی سمت سیال (Heat Duty)

Q = m_dot * Cp * (T_in - T_out)

در اینجا:

• m_dot دبی جرمی (kg/s)
• Cp گرمای ویژه (kJ/kg.K یا J/kg.K)
• T_in دمای ورودی
• T_out دمای خروجی

نکته مهم این است که در یک طراحی واقعی باید بررسی شود که:
بار حرارتی محاسبه شده از سمت گرم و سمت سرد نزدیک به هم باشد.
اگر اختلاف زیاد باشد، احتمال خطای اندازه‌گیری یا عدم تعادل جریان وجود دارد.

روش LMTD چیست و چرا در طراحی مبدل صفحه ای اهمیت دارد؟

روش LMTD (Log Mean Temperature Difference) یکی از قدیمی‌ترین و معتبرترین روش‌های طراحی مبدل حرارتی است.

در این روش، اختلاف دمای میان دو سیال در طول مبدل ثابت نیست. بنابراین به جای میانگین ساده، از میانگین لگاریتمی استفاده می‌شود.

فرمول اختلاف دمای میانگین لگاریتمی (LMTD)

فرمول LMTD در مبدل صفحه‌ای

 اختلاف دمای میانگین لگاریتمی (LMTD)

ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در اینجا:

• ΔT1 اختلاف دما در یک سر مبدل
• ΔT2 اختلاف دما در سر دیگر مبدل

این روش علاوه بر مبدل‌های صفحه‌ای، در طراحی مبدل‌های دیگر از جمله مبدل های حرارتی هواخنک (Air Cooled Heat Exchanger) نیز کاربرد دارد، زیرا در آن‌ها هم اختلاف دما در طول مسیر جریان ثابت نبوده و باید به صورت میانگین لگاریتمی محاسبه شود.

محاسبه ΔT1 و ΔT2

مبدل صفحه‌ای معمولاً به صورت جریان مخالف (Counter Flow) طراحی می‌شود، چون راندمان بالاتری دارد.

جریان مخالف (Counter Flow)

 اختلاف دمای ابتدا و انتها در جریان مخالف

ΔT1 = T_hot_in - T_cold_out
ΔT2 = T_hot_out - T_cold_in

جریان موازی (Parallel Flow)

 اختلاف دمای ابتدا و انتها در جریان موازی

ΔT1 = T_hot_in - T_cold_in
ΔT2 = T_hot_out - T_cold_out

نکته: در پروژه‌های HVAC و چیلر، تقریباً همیشه Counter Flow انتخاب می‌شود مگر محدودیت خاص وجود داشته باشد.

مقایسه جریان مخالف و جریان موازی در مبدل حرارتی صفحه‌ای

در طراحی مهندسی، این جدول یکی از مهم‌ترین تصمیم‌سازهاست:

نتیجه مهندسی: اگر طراحی شما با جریان موازی انجام شود، برای رسیدن به همان ظرفیت حرارتی باید سطح بزرگ‌تری بگیرید، یعنی هزینه بالاتر.

 ضریب انتقال حرارت کلی U در مبدل صفحه‌ای (مهم‌ترین پارامتر طراحی)

یکی از تفاوت‌های اصلی مبدل حرارتی صفحه ای با مبدل پوسته و لوله این است که U در مبدل صفحه‌ای معمولاً بسیار بالاتر است.

در شرایط عملیاتی معمول:

• آب به آب: حدود 2000 تا 6000 W/m².K
• آب به گلیکول: حدود 1000 تا 3500 W/m².K
• آب به روغن: ممکن است زیر 800 W/m².K

مقدار دقیق U به عواملی مثل:

• جنس صفحه (استنلس استیل، تیتانیوم)
• ضخامت صفحه
• نوع موج صفحات
• دبی جریان
• ویسکوزیته سیال
• رسوب و کیفیت آب
  بستگی دارد.

رابطه U با مقاومت‌های حرارتی

در پروژه‌های حرفه‌ای باید U را از مقاومت‌ها بدست آورد:

 رابطه مقاومت‌های حرارتی و ضریب کلی انتقال حرارت

1/U = 1/h_hot + R_f_hot + (t/k) + R_f_cold + 1/h_cold

در این رابطه:

• h_hot ضریب جابجایی سمت گرم
• h_cold ضریب جابجایی سمت سرد
• R_f_hot و R_f_cold مقاومت رسوب
• t ضخامت صفحه
• k ضریب هدایت حرارتی فلز صفحه

این فرمول نشان می‌دهد چرا کیفیت آب و رسوب، به شدت روی ظرفیت واقعی مبدل تاثیر می‌گذارد.

محاسبه سطح انتقال حرارت A در طراحی مبدل صفحه‌ای

بعد از تعیین Q و U و LMTD می‌توان سطح مورد نیاز را محاسبه کرد:

 سطح انتقال حرارت مورد نیاز

A = Q / (U * ΔT_lm)

این فرمول ساده به نظر می‌رسد، اما چالش اصلی این است که:

• U مقدار ثابتی نیست
• LMTD به آرایش جریان وابسته است
• و افت فشار می‌تواند کل طراحی را تغییر دهد

به همین دلیل در قسمت های بعدی مقاله، وارد طراحی دقیق‌تر با روش NTU و همچنین بررسی افت فشار می‌شویم.

چرا روش LMTD همیشه کافی نیست؟

در بسیاری از پروژه‌ها، مهندس با یکی از این شرایط مواجه می‌شود:

• دمای خروجی یکی از سیالات مشخص نیست
• ظرفیت سیستم در شرایط Partial Load تغییر می‌کند
• کنترل شیر سه‌راهه یا اینورتر پمپ وجود دارد
• مبدل در حالت واقعی با دبی متغیر کار می‌کند
• دماها نزدیک هستند و خطای محاسباتی بالا می‌رود

در این شرایط، روش NTU از نظر مهندسی قدرتمندتر است.

روش NTU در طراحی حرارتی مبدل صفحه‌ای چیست؟

روش NTU (Number of Transfer Units) طراحی را به جای تمرکز مستقیم بر LMTD، بر پایه مفهوم اثربخشی (Effectiveness) انجام می‌دهد.

این رویکرد علاوه بر مبدل‌های صفحه‌ای، در تحلیل و طراحی مبدل‌های دیگر مانند مبدل های حرارتی هواخنک افقی (Horizontal Air Cooled Heat Exchanger) نیز کاربرد دارد، زیرا در این تجهیزات هم اثربخشی حرارتی تابعی از نسبت ظرفیت حرارتی سیالات و تعداد واحد انتقال حرارت (NTU) است.

در این روش ابتدا ظرفیت گرمایی جریان‌ها بررسی می‌شود:

نرخ ظرفیت گرمایی جریان (Heat Capacity Rate)

C = m_dot * Cp

سپس:

• C_hot = m_dot_hot * Cp_hot
• C_cold = m_dot_cold * Cp_cold

مفهوم Cmin و Cmax در طراحی مبدل صفحه‌ای

در روش NTU باید مشخص کنیم کدام سیال محدودکننده است:

 تعیین ظرفیت گرمایی حداقل و حداکثر

C_min = min(C_hot, C_cold)
C_max = max(C_hot, C_cold)

سیالی که Cmin دارد، تعیین می‌کند که سیستم تا چه حد می‌تواند انتقال حرارت انجام دهد.

تعریف ظرفیت انتقال حرارت ماکزیمم (Qmax)

روش NTU بر پایه این سوال کلیدی است:
حداکثر انتقال حرارتی که از نظر ترمودینامیکی ممکن است چقدر است؟

 حداکثر بار حرارتی قابل انتقال

Q_max = C_min * (T_hot_in - T_cold_in)

تعریف اثربخشی مبدل (Effectiveness)

اثربخشی یعنی نسبت انتقال حرارت واقعی به انتقال حرارت ممکن:

 اثربخشی مبدل حرارتی (Effectiveness)

ε = Q / Q_max

ε عددی بین 0 و 1 است.

• ε نزدیک به 1 یعنی مبدل بسیار قوی و بزرگ
• ε پایین یعنی مبدل کوچک یا U پایین یا سطح ناکافی

تعریف NTU و معنی فیزیکی آن در مبدل صفحه‌ای

NTU در واقع یک معیار اندازه و قدرت حرارتی مبدل است:

 تعداد واحد انتقال حرارت (NTU)

NTU = (U * A) / C_min

هر چه NTU بزرگ‌تر باشد یعنی:

• سطح بیشتر است یا
• U بزرگ‌تر است یا
• جریان محدودکننده کوچک‌تر است

در عمل یعنی مبدل بهتر می‌تواند دما را به هدف نزدیک کند.

نسبت ظرفیت گرمایی Cr و نقش آن در عملکرد مبدل

پارامتر بسیار مهم دیگر در NTU نسبت ظرفیت گرمایی است:

 نسبت ظرفیت گرمایی جریان‌ها

Cr = C_min / C_max

Cr همیشه بین 0 و 1 است.
وقتی Cr کوچک باشد یعنی یکی از جریان‌ها بسیار قوی‌تر است و دیگری محدودکننده است.

رابطه اثربخشی و NTU در جریان مخالف (Counter Flow)

برای مبدل صفحه‌ای که غالباً جریان مخالف دارد، رابطه اثربخشی به شکل زیر است:

 اثربخشی در جریان مخالف (Counter Flow Effectiveness)

ε = (1 - exp(-NTU*(1 - Cr))) / (1 - Cr*exp(-NTU*(1 - Cr)))

این فرمول یکی از کلیدی‌ترین روابط طراحی حرارتی است.
با داشتن ε و Cr می‌توان NTU را بدست آورد و سپس سطح لازم A را محاسبه کرد.

مقایسه کاربرد روش‌های LMTD و NTU در طراحی مبدل حرارتی

این جدول دقیقاً همان چیزی است که مهندس‌ها در پروژه‌ها نیاز دارند:

اشتباهات رایج در طراحی حرارتی مبدل صفحه‌ای

  خطاهای متداول طراحی

در پروژه‌های واقعی، این اشتباهات زیاد دیده می‌شود:

1. فرض کردن U ثابت بدون توجه به نوع سیال و دبی
2. طراحی صرفاً با Q=UAΔT بدون بررسی افت فشار
3. در نظر نگرفتن رسوب و Fouling Factor
4. انتخاب تعداد صفحات زیاد بدون بررسی محدودیت پمپ
5. انتخاب مبدل صفحه‌ای با کانال‌های کم‌عمق برای سیال ویسکوز
6. عدم توجه به اختلاف دمای نزدیک (Pinch Point)
7. طراحی صرفاً براساس کاتالوگ بدون تطبیق با شرایط واقعی پروژه

یک طراحی حرفه‌ای باید از همان ابتدا مشخص کند که هدف فقط انتقال حرارت نیست، بلکه انتقال حرارت + افت فشار مجاز + پایداری عملکرد است.

در مبدل های حرارتی فین پلیت نیز این خطاها می‌توانند حساس‌تر باشند؛ چون هندسه فین‌ها و مسیرهای جریان تأثیر مستقیمی بر افت فشار، توزیع جریان و راندمان حرارتی دارند. انتخاب نادرست نوع فین یا چیدمان کانال‌ها گاهی باعث می‌شود مبدل از نظر حرارتی مناسب باشد اما از نظر عملکرد عملیاتی دچار مشکل شود.

رابطه NTU و اثربخشی در عملکرد مبدل

اگر بخواهیم رفتار مبدل صفحه‌ای را مهندسی بفهمیم، باید بدانیم:

• با افزایش NTU، اثربخشی بالا می‌رود
• اما بعد از یک نقطه، افزایش سطح اثر اقتصادی ندارد

مثلاً:

• NTU=1 → اثربخشی متوسط
• NTU=3 → اثربخشی بالا
• NTU=6 → افزایش سطح زیاد ولی سود کم

این یعنی همیشه طراحی با بیشترین سطح، بهترین طراحی نیست.

مثال واقعی طراحی مبدل حرارتی صفحه‌ای (Case Study)

فرض کنید در یک پروژه چیلر تراکمی یا سیستم HVAC، نیاز داریم آب سرد تولید کنیم و یک مبدل صفحه‌ای به عنوان اواپراتور چیلر ثانویه نصب کنیم.

مشخصات مسئله:

• سیال گرم: آب مدار برگشت ساختمان
• سیال سرد: آب مدار چیلدوات خروجی

هدف این است که آب برگشتی از ساختمان خنک شود.

داده‌های ورودی طراحی مبدل صفحه‌ای

این جدول یکی از مهم‌ترین بخش‌های هر طراحی مهندسی است:

نکته مهم: در پروژه‌های واقعی مقدار U معمولاً از کاتالوگ یا تجربه مشابه انتخاب می‌شود و بعداً در طراحی دقیق‌تر اصلاح می‌گردد.

مراحل محاسبات طراحی مبدل (گام اول تا هفتم)

چون دمای خروجی سیال گرم مشخص است، بار حرارتی را از سمت گرم حساب می‌کنیم:

 بار حرارتی سمت سیال گرم

Q = m_dot_hot * Cp * (T_hot_in - T_hot_out)

جایگذاری:

محاسبه Q

پس بار حرارتی مورد نیاز:

Q = 150.5 kW

این عدد یعنی مبدل باید حدود 150 کیلووات انتقال حرارت انجام دهد.

محاسبه دمای خروجی سیال سرد (T_cold_out)

از آنجا که Q مشخص است، می‌توانیم دمای خروجی آب سرد را محاسبه کنیم:

 دمای خروجی سیال سرد

T_cold_out = T_cold_in + Q / (m_dot_cold * Cp)

جایگذاری:

 محاسبه T_cold_out

پس:

T_cold_out = 13.2°C

این عدد از نظر مهندسی منطقی است چون آب سرد از 6 به 13.2 گرم می‌شود و آب گرم از 15 به 9 سرد می‌شود.

 بررسی Pinch Point (کنترل نقطه بحرانی اختلاف دما)

یکی از حساس‌ترین نقاط طراحی مبدل حرارتی صفحه‌ای، بررسی Pinch است.

در جریان مخالف، کمترین اختلاف دما معمولاً در خروجی سیال گرم و ورودی سیال سرد رخ می‌دهد.

حداقل اختلاف دما (Pinch Point)

ΔT_min = T_hot_out - T_cold_in

جایگذاری:

Pinch Point

ΔT_min = 9 - 6 = 3 °C

پس Pinch Point برابر است با:

ΔT_min = 3°C

این مقدار خیلی مهم است. چون اگر Pinch کمتر از 2 درجه شود، مبدل بسیار بزرگ و بسیار گران می‌شود و کنترل عملیاتی هم سخت خواهد شد.

در سیستم‌های HVAC و چیلر، معمولاً Pinch مناسب بین 2 تا 5 درجه است.

 محاسبه LMTD برای جریان مخالف (Counter Flow)

حالا اختلاف دماها را برای LMTD محاسبه می‌کنیم.

در جریان مخالف:

 اختلاف دماهای دو سر مبدل در Counter Flow

ΔT1 = T_hot_in - T_cold_out
ΔT2 = T_hot_out - T_cold_in

جایگذاری:

 محاسبه ΔT1 و ΔT2

ΔT1 = 15 - 13.2 = 1.8 °C
ΔT2 = 9 - 6 = 3 °C

اکنون LMTD:

 اختلاف دمای میانگین لگاریتمی

ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

جایگذاری:

 محاسبه LMTD

ΔT_lm = (1.8 - 3) / ln(1.8 / 3)
ΔT_lm = (-1.2) / ln(0.6)
ΔT_lm = (-1.2) / (-0.5108)
ΔT_lm = 2.35 °C

پس:

LMTD = 2.35°C

این عدد کوچک است و نشان می‌دهد اختلاف دمای عملکردی سیستم کم است، یعنی مبدل باید سطح قابل توجهی داشته باشد.

محاسبه سطح انتقال حرارت A با روش LMTD

اکنون با داشتن Q، U و LMTD سطح انتقال حرارت را محاسبه می‌کنیم:

 سطح انتقال حرارت در روش LMTD

A = Q / (U * ΔT_lm)

واحدها را باید دقیق رعایت کنیم:

• Q = 150.48 kW = 150480 W
• U = 3000 W/m².K
• ΔT_lm = 2.35 K

جایگذاری:

 سطح انتقال حرارت A

A = 150480 / (3000 * 2.35)
A = 150480 / 7050
A = 21.35 m²

پس سطح مورد نیاز:

A ≈ 21.4 m²

تحلیل مهندسی نتیجه LMTD

این سطح از نظر صنعتی عدد قابل قبولی است. در مبدل‌های صفحه‌ای رایج:

• هر صفحه ممکن است حدود 0.25 تا 0.6 متر مربع سطح مفید بدهد
• پس برای 21 متر مربع ممکن است چیزی بین 40 تا 80 صفحه نیاز باشد

اما این فقط تخمین اولیه است.

چرا؟
چون U واقعی ممکن است کمتر شود (به دلیل گلیکول، رسوب، افت فشار محدود و ...).

برای مقایسه، در مبدل های رادیاتور پره‌ای (Finned Tube / Radiator Heat Exchanger) نیز افزایش سطح انتقال حرارت با استفاده از پره‌ها انجام می‌شود، اما به دلیل ضریب انتقال حرارت پایین‌تر سمت هوا، معمولاً برای رسیدن به ظرفیت مشابه، سطح مؤثر بسیار بزرگ‌تری نسبت به مبدل‌های صفحه‌ای مورد نیاز است.

طراحی مسئله با روش NTU (تحلیل مهندسی)

محاسبه نرخ ظرفیت گرمایی جریان‌ها

 نرخ ظرفیت گرمایی

C = m_dot * Cp

برای سیال گرم:

ظرفیت گرمایی سمت گرم

C_hot = 6.0 * 4.18 = 25.08 kW/K

برای سیال سرد:

 ظرفیت گرمایی سمت سرد

C_cold = 5.0 * 4.18 = 20.9 kW/K

پس:

• C_hot = 25.08 kW/K
• C_cold = 20.9 kW/K

تعیین Cmin و Cmax

 تعیین Cmin و Cmax

C_min = min(C_hot, C_cold)
C_max = max(C_hot, C_cold)

جایگذاری:

نام محاسبه: Cmin و Cmax

محاسبه نسبت ظرفیت گرمایی Cr

نسبت ظرفیت گرمایی

Cr = C_min / C_max

جایگذاری:

Cr

Cr = 20.9 / 25.08 = 0.833

پس:

Cr = 0.833

محاسبه حداکثر انتقال حرارت ممکن (Qmax)

 حداکثر انتقال حرارت ممکن

Q_max = C_min * (T_hot_in - T_cold_in)

جایگذاری:

 Qmax

Q_max = 20.9 * (15 - 6)
Q_max = 20.9 * 9
Q_max = 188.1 kW

پس:

Qmax = 188.1 kW

محاسبه اثربخشی حرارتی مبدل (ε)

اثربخشی مبدل

ε = Q / Q_max

جایگذاری:

اثربخشی ε

ε = 150.48 / 188.1 = 0.80

پس:

ε = 0.80

یعنی مبدل باید حدود 80 درصد از حداکثر انتقال حرارت ممکن را انجام دهد.

محاسبه عدد NTU برای جریان مخالف (Counter Flow)

رابطه اثربخشی در جریان مخالف:

اثربخشی در جریان مخالف

ε = (1 - exp(-NTU*(1 - Cr))) / (1 - Cr*exp(-NTU*(1 - Cr)))

در اینجا:

• ε = 0.80
• Cr = 0.833

این معادله باید حل شود تا NTU به دست بیاید.

در پروژه واقعی معمولاً یا با نرم‌افزار حل می‌شود یا با جدول‌ها و روش‌های تکراری.

در اینجا حل تقریبی را ارائه می‌کنیم.

با حل عددی، مقدار NTU تقریباً برابر است با:

NTU ≈ 2.4

(در فاز 3 نشان می‌دهم چطور این حل عددی را با اکسل یا الگوریتم تکراری انجام دهی.)

محاسبه سطح انتقال حرارت با روش NTU

 سطح انتقال حرارت از روش NTU

A = (NTU * C_min) / U

توجه: باید واحدها هماهنگ باشند.

• Cmin = 20.9 kW/K = 20900 W/K
• U = 3000 W/m².K
• NTU = 2.4

جایگذاری:

 سطح انتقال حرارت A با روش NTU

A = (2.4 * 20900) / 3000
A = 50160 / 3000
A = 16.72 m²

پس:

A ≈ 16.7 m²

تفاوت نتایج طراحی در روش‌های NTU و LMTD

در نگاه اول شاید سوال ایجاد شود که چرا:

• روش LMTD سطح را 21.4 m² داد
• روش NTU سطح را 16.7 m² داد

این اختلاف کاملاً طبیعی است، چون در روش LMTD ما LMTD را بر اساس ΔT1 و ΔT2 محاسبه کردیم که یکی از آنها (ΔT1) خیلی کوچک بود و باعث حساسیت شدید لگاریتم شد.

همچنین در روش NTU، حل عددی و تقریب در NTU ممکن است باعث اختلاف شود.

لازم به ذکر است که چنین اختلافی بین نتایج روش‌های LMTD و NTU فقط محدود به مبدل‌های صفحه‌ای نیست و در سایر مبدل‌ها مانند مبدل های مارپیچ (Spiral Heat Exchanger) نیز دیده می‌شود، زیرا در این تجهیزات نیز پروفیل دمایی در طول مسیر جریان می‌تواند غیرخطی بوده و حساسیت روش LMTD نسبت به اختلاف دمای انتهایی، باعث تغییر محسوس در سطح محاسباتی گردد.

در پروژه واقعی، مهندس حرفه‌ای اینجا تصمیم می‌گیرد:

• یا U را اصلاح کند
• یا بررسی کند آیا ΔT1 بسیار کوچک منطقی است یا خیر
• یا شرایط واقعی را با محدودیت‌های عملیاتی تطبیق دهد

مقایسه نتایج روش‌های LMTD و NTU در طراحی مبدل

در پروژه‌های صنعتی معمولاً عدد نهایی با ضریب اطمینان انتخاب می‌شود، مثلاً:

A_design ≈ 22 تا 26 m²

چون Fouling و افت فشار و کاهش U در آینده واقعی است.

انتخاب تعداد صفحات مبدل صفحه‌ای (روش مهندسی)

سطح مؤثر هر صفحه در مبدل صفحه‌ای

در مبدل‌های صفحه‌ای رایج:

• سطح موثر هر صفحه معمولاً 0.25 تا 0.6 m² است
• بستگی به مدل، برند و ابعاد دارد

فرض کنیم سطح مفید هر صفحه:

A_plate = 0.45 m²

پس تعداد صفحات مورد نیاز:

 تخمین تعداد صفحات مبدل

N = A_total / A_plate

جایگذاری:

 تعداد صفحات

پس تعداد صفحات حدوداً:

N ≈ 48 صفحه

اما در عمل تعداد صفحات باید زوج باشد و همچنین تعداد کانال‌ها و تعداد پاس‌ها نیز اثر دارد.

پس انتخاب صنعتی:

N = 50 تا 54 صفحه

چرا تعداد صفحات فقط به سطح حرارتی وابسته نیست؟

در پروژه واقعی، افزایش صفحات فقط سطح را بالا نمی‌برد بلکه باعث می‌شود:

• کانال‌های جریان بیشتر شود
• سرعت سیال کاهش پیدا کند
• ضریب انتقال حرارت جابجایی h تغییر کند
• افت فشار کاهش یا افزایش پیدا کند (بسته به تعداد پاس)

به همین دلیل طراحی واقعی همیشه بین دو محدودیت گیر می‌کند:

• ظرفیت حرارتی کافی
• افت فشار مجاز

افت فشار در مبدل حرارتی صفحه ای

در چیلر تراکمی و HVAC، افت فشار مبدل صفحه‌ای یکی از پارامترهای مرگ و زندگی پروژه است.

چون اگر افت فشار زیاد شود:

• پمپ بزرگ‌تر می‌خواهیم
• مصرف برق بالا می‌رود
• سیستم بالانس هیدرولیکی به هم می‌ریزد
• دبی واقعی کاهش پیدا می‌کند
• در نتیجه Q واقعی کاهش می‌یابد

افت فشار مجاز پیشنهادی در پروژه‌های آب به آب:

• سمت آب سرد: 20 تا 60 kPa
• سمت آب گرم: 20 تا 60 kPa

البته بسته به پروژه، ممکن است تا 80 یا حتی 100 kPa هم قابل قبول باشد.

در این میان، در مبدل های صفحه ای واشردار (Gasketed Plate Heat Exchanger) به دلیل امکان تغییر تعداد صفحات و انتخاب الگوی شیارها (Chevron Pattern)، می‌توان افت فشار را تا حد زیادی مدیریت و بهینه‌سازی کرد؛ به همین دلیل این نوع مبدل‌ها در سیستم‌های HVAC و چیلرها کاربرد بسیار گسترده‌ای دارند.

ارتباط ضریب انتقال حرارت U و افت فشار در مبدل صفحه‌ای

یکی از واقعیت‌های طراحی مبدل صفحه‌ای این است که:

اگر سرعت جریان را بالا ببریم:

• آشفتگی بیشتر می‌شود
• ضریب h بالا می‌رود
• در نتیجه U افزایش می‌یابد
  اما:
• افت فشار به شدت بالا می‌رود

پس طراحی یک معامله بین راندمان حرارتی و هزینه پمپاژ است.

جدول تصمیم‌گیری نهایی طراحی مبدل صفحه‌ای

این جدول دقیقاً همان چیزی است که کارفرما و مهندس هر دو دوست دارند ببینند:

طراحی صنعتی مبدل صفحه‌ای؛ تعادل بین انتقال حرارت و افت فشار

در طراحی حرارتی مبدل صفحه‌ای، دو خروجی کلیدی داریم:

1. سطح انتقال حرارت کافی (A)
2. افت فشار قابل قبول (ΔP)

اگر A کافی باشد ولی افت فشار زیاد شود، پروژه شکست می‌خورد.
اگر افت فشار کم باشد ولی A کافی نباشد، مبدل به دمای هدف نمی‌رسد.

در واقع طراحی مبدل صفحه‌ای یک مسئله بهینه‌سازی است، نه فقط محاسبه.

البته مفهوم بهینه‌سازی همزمان سطح انتقال حرارت و افت فشار تنها محدود به مبدل‌های صفحه‌ای نیست و در تجهیزاتی مانند مبدل حرارتی دوار (Rotary Heat Exchanger) نیز بسیار حیاتی است، زیرا در آن‌ها نیز افزایش راندمان حرارتی معمولاً با افزایش افت فشار و توان مصرفی فن همراه می‌شود.

پارامترهای اصلی طراحی مبدل صفحه‌ای

برای طراحی واقعی باید مشخصات زیر تعیین شوند:

پارامترهای حرارتی

• Q بار حرارتی مورد نیاز
• U ضریب انتقال حرارت کلی
• ΔTlm یا ε و NTU
• Pinch Point (ΔTmin)

پارامترهای هیدرولیکی

• دبی حجمی و جرمی
• سرعت جریان در کانال‌ها
• افت فشار سمت گرم و سرد
• تعداد پاس‌ها (Number of Passes)
• تعداد کانال‌های فعال در هر پاس

پارامترهای مکانیکی و ساخت

• جنس صفحات (SS316، تیتانیوم، ...)
• ضخامت صفحه
• نوع گسکت (NBR, EPDM)
• فشار طراحی و دمای طراحی

در برخی کاربردها، ساختار چندپاس برای بهبود انتقال حرارت استفاده می‌شود. مشابه همین مفهوم در مبدل های حرارتی پوسته و لوله دوپاس نیز دیده می‌شود که مسیر جریان برای افزایش راندمان حرارتی تغییر داده می‌شود.

الگوریتم گام‌به‌گام طراحی مبدل صفحه‌ای

در پروژه‌های صنعتی، طراحی مبدل صفحه‌ای معمولاً با این روند انجام می‌شود:

مرحله 1: تعیین شرایط کاری (Operating Conditions)

• دبی دو سیال

• دماهای ورودی و خروجی

• فشار کاری

• خواص سیالات (Cp، ویسکوزیته، چگالی)

مرحله 2: محاسبه بار حرارتی Q

مرحله 3: تخمین اولیه U

مرحله 4: محاسبه سطح A اولیه

مرحله 5: تخمین تعداد صفحات N

مرحله 6: بررسی سرعت جریان در کانال‌ها

مرحله 7: محاسبه افت فشار ΔP

مرحله 8: اصلاح تعداد پاس‌ها و صفحات (Iteration)

مرحله 9: محاسبه U واقعی و اصلاح سطح

مرحله 10: تأیید نهایی طراحی

این یعنی طراحی یک حلقه تکراری است تا به جواب پایدار برسیم.

در برخی واحدهای صنعتی، همین منطق طراحی مرحله‌ای برای تجهیزاتی مانند مبدل حرارتی هواخنک عمودی نیز استفاده می‌شود؛ با این تفاوت که در آن سیستم‌ها، رفتار جریان هوا و عملکرد فن‌ها نقش مهمی در طراحی حرارتی و افت فشار دارند.

محاسبه دقیق ضریب انتقال حرارت کلی (U)

در فازهای قبلی، U را تخمینی گرفتیم. اما در طراحی حرفه‌ای، باید بدانیم U از کجا می‌آید.

مدل واقعی U در مبدل صفحه‌ای

ضریب انتقال حرارت کلی بر اساس مقاومت‌ها

1/U = 1/h_hot + R_f_hot + (t/k) + R_f_cold + 1/h_cold

در اینجا h_hot و h_cold تابع مستقیم سرعت جریان و رژیم جریان هستند.

دلیل بزرگ بودن h در مبدل صفحه‌ای (اثر موج صفحات)

صفحات موج‌دار باعث می‌شوند:

• جریان در کانال‌ها پیچیده و متلاطم شود
• لایه مرزی حرارتی شکسته شود
• ضریب جابجایی h افزایش یابد

در نتیجه U بالا می‌رود.

اما همین آشفتگی شدید باعث افزایش افت فشار هم می‌شود.

محاسبه عدد رینولدز در کانال‌های مبدل صفحه‌ای

برای محاسبه h باید ابتدا رژیم جریان را تشخیص دهیم.

 عدد رینولدز در کانال مبدل صفحه‌ای

Re = (ρ * V * D_h) / μ

• ρ چگالی سیال (kg/m³)
• V سرعت متوسط در کانال (m/s)
• D_h قطر هیدرولیکی کانال (m)
• μ ویسکوزیته دینامیکی (Pa.s)

اگر Re بالا باشد، جریان آشفته‌تر و انتقال حرارت بهتر خواهد بود.

بیشتر بخوانید: انتخاب بهترین مبدل حرارتی در صنعت داروسازی | بهترین مدل‌ها و مشخصات فنی

تعریف قطر هیدرولیکی کانال در مبدل صفحه‌ای

در مبدل‌های صفحه‌ای، کانال‌ها باریک هستند. قطر هیدرولیکی معمولاً از فاصله بین صفحات به دست می‌آید.

 قطر هیدرولیکی کانال مبدل صفحه‌ای

D_h = 2 * b

• b فاصله موثر کانال (m)

مثلاً اگر فاصله کانال 3 میلی‌متر باشد:

D_h ≈ 0.006 m

محاسبه سرعت جریان در کانال‌های مبدل صفحه‌ای

سرعت جریان به شدت وابسته به تعداد کانال‌ها است.

 سرعت جریان در کانال

V = m_dot / (ρ * A_flow_total)

اما A_flow_total خودش وابسته به تعداد کانال‌های موازی است.

در مبدل صفحه‌ای، هر صفحه یک کانال ایجاد می‌کند، پس:

• تعداد کانال‌ها تقریباً برابر N-1 است
• ولی نصف کانال‌ها برای سیال گرم و نصف برای سیال سرد هستند

محاسبه تعداد کانال‌های مؤثر برای هر سیال

اگر تعداد صفحات N باشد:

تعداد کانال‌های تقریبی برای هر سیال

N_channel_hot ≈ (N - 1) / 2
N_channel_cold ≈ (N - 1) / 2

این تقریب برای مبدل‌های تک پاس کاربرد دارد.

اگر مبدل چند پاس باشد، کانال‌ها بین پاس‌ها تقسیم می‌شوند.

ارتباط تعداد پاس‌ها و افت فشار در مبدل صفحه‌ای

یکی از ترفندهای طراحی صنعتی این است که:

• اگر افت فشار کم باشد ولی انتقال حرارت کم باشد → پاس‌ها را زیاد می‌کنیم تا سرعت بالا رود
• اگر افت فشار زیاد باشد → پاس‌ها را کم می‌کنیم تا سرعت پایین بیاید

افزایش تعداد پاس‌ها معمولاً باعث می‌شود:

• سرعت سیال بالا رود
• h بالا رود
• U بالا رود
• ولی افت فشار نیز به شدت بالا رود

پس تعداد پاس‌ها یک ابزار تنظیم عملکرد است.

محاسبه عدد پرانتل (Pr) در طراحی مبدل

 عدد پرانتل

Pr = (Cp * μ) / k

• Cp گرمای ویژه
• μ ویسکوزیته
• k هدایت حرارتی سیال

Pr نشان می‌دهد انتقال حرارت بیشتر تحت کنترل هدایت است یا لزجت.

محاسبه عدد نوسلت (Nu) و ضریب جابجایی حرارتی h

در طراحی واقعی، h از رابطه نوسلت به دست می‌آید.

عدد نوسلت

Nu = (h * D_h) / k

پس:

ضریب انتقال حرارت جابجایی

h = (Nu * k) / D_h

همبستگی‌های تجربی برای مبدل‌های صفحه‌ای

در مبدل صفحه‌ای به دلیل موج‌دار بودن، همبستگی‌های تجربی زیادی وجود دارد. یک فرم رایج برای کانال‌های موج‌دار:

همبستگی تجربی نوسلت در مبدل صفحه‌ای

Nu = C * (Re^m) * (Pr^n)

که در آن C و m و n به نوع صفحه و زاویه شیارها بستگی دارد.

در بسیاری از منابع:

• m بین 0.6 تا 0.8
• n حدود 0.33

این یعنی افزایش سرعت جریان، اثر بسیار زیادی روی h دارد.

محاسبه افت فشار در مبدل صفحه‌ای

افت فشار در مبدل صفحه‌ای شامل دو بخش اصلی است:

1. افت فشار اصطکاکی در کانال‌ها
2. افت فشار در نواحی ورودی و خروجی (Port Losses)

فرمول کلی افت فشار اصطکاکی:

 افت فشار اصطکاکی در کانال

ΔP_f = f * (L/D_h) * (ρ * V^2 / 2)

• f ضریب اصطکاک
• L طول مسیر جریان
• D_h قطر هیدرولیکی

و افت فشار کلی:

 افت فشار کل مبدل صفحه‌ای

ΔP_total = ΔP_f + ΔP_port

حساسیت افت فشار در مبدل‌های صفحه‌ای

چون در مبدل صفحه‌ای:

• D_h کوچک است (چند میلی‌متر)
• V ممکن است زیاد شود
• اصطکاک شدیدتر از مبدل پوسته و لوله است

نتیجه: افت فشار می‌تواند خیلی سریع از محدوده مجاز خارج شود.

افت فشار مجاز در سیستم‌های HVAC

در طراحی سیستم‌های تهویه مطبوع و چیلر تراکمی، معمولاً کارفرما یک محدوده افت فشار تعیین می‌کند.

حدود رایج:

• مدار آب سرد: 20 تا 60 kPa
• مدار آب گرم: 20 تا 60 kPa
• در پروژه‌های خاص: تا 80 kPa قابل قبول

اگر افت فشار از 80 kPa بیشتر شود، باید حتماً طراحی بازنگری شود.

جدول تصمیم‌گیری برای انتخاب صفحات و پاس‌ها

این جدول دقیقاً شبیه تصمیم‌گیری واقعی مهندس‌ها در پروژه است:

ضریب اطمینان در طراحی مبدل صفحه ای

اگر طراحی دقیقاً برابر سطح محاسباتی باشد، بعد از چند ماه بهره‌برداری ممکن است مبدل افت راندمان شدید پیدا کند.

برای همین در پروژه‌های حرفه‌ای معمولاً سطح را با ضریب اطمینان انتخاب می‌کنند.

در عمل، طراحی صنعتی فقط برای «روز اول بهره‌برداری» انجام نمی‌شود؛ بلکه هدف این است که مبدل پس از ماه‌ها یا حتی سال‌ها کارکرد نیز همچنان راندمان قابل‌قبولی داشته باشد.

این رویکرد در بسیاری از تجهیزات حرارتی دیگر نیز دیده می‌شود. برای مثال در مبدل های حرارتی الکتریکی نیز معمولاً ظرفیت گرمایی با حاشیه اطمینان انتخاب می‌شود تا المنت‌ها تحت بار دائمی و نزدیک به حداکثر توان کار نکنند و عمر تجهیز کاهش پیدا نکند.

سطح طراحی با ضریب اطمینان

A_design = SF * A_calculated

SF معمولاً بین 1.1 تا 1.3 است.

مثلاً اگر A محاسباتی 21 m² باشد:

A_design ممکن است 24 تا 27 m² انتخاب شود.

اثر رسوب (Fouling) بر عملکرد مبدل صفحه‌ای

رسوب یکی از قاتل‌های خاموش راندمان مبدل صفحه‌ای است.

رسوب باعث می‌شود:

• مقاومت حرارتی بالا رود
• U کاهش پیدا کند
• افت فشار افزایش یابد
• دبی واقعی کم شود
• و در نهایت ظرفیت Q افت کند

در سیستم‌های چیلر تراکمی، اگر سختی آب بالا باشد یا برج خنک‌کن کیفیت پایینی داشته باشد، رسوب‌گذاری سریع رخ می‌دهد.

مقادیر مقاومت رسوب در طراحی مبدل صفحه‌ای

در طراحی‌های HVAC، معمولاً از مقادیر تجربی زیر استفاده می‌شود:

این اعداد باعث می‌شوند مهندس سطح را کمی بزرگ‌تر بگیرد تا افت ظرفیت آینده جبران شود.

اثر گلیکول بر طراحی مبدل صفحه‌ای

در بسیاری از پروژه‌ها، سیال آب نیست بلکه محلول گلیکول (Ethylene Glycol یا Propylene Glycol) است.

 تغییر خواص ترمودینامیکی

گلیکول باعث می‌شود:

• Cp کاهش پیدا کند
• ویسکوزیته بالا رود
• انتقال حرارت کمتر شود
• افت فشار بیشتر شود

نتیجه: اگر طراحی مبدل صفحه‌ای با فرض آب انجام شود ولی در واقع گلیکول باشد، پروژه قطعاً دچار مشکل خواهد شد.

اصلاح ظرفیت گرمایی جریان در حضور گلیکول

اگر Cp تغییر کند، بار حرارتی واقعی نیز تغییر خواهد کرد:

 ظرفیت گرمایی جریان در حضور گلیکول

C = m_dot * Cp_glycol

در نتیجه:

• Q واقعی کمتر یا بیشتر می‌شود
• NTU و ε تغییر می‌کنند
• سطح مورد نیاز A افزایش می‌یابد

در عمل، برای 30% گلیکول ممکن است نیاز به 10 تا 25 درصد سطح بیشتر باشد.

بیشتر بخوانید: تحلیل عملکرد و بهینه سازی خنک کاری مطمئن روغن های صنعتی با استفاده از مبدل های حرارتی روغن به هوا

تحلیل عملکرد مبدل صفحه‌ای در شرایط بار جزئی (Partial Load)

یکی از نقاط قوت روش NTU این است که شما می‌توانید رفتار مبدل را در شرایط غیر طراحی بررسی کنید.

مثلاً وقتی دبی پمپ با اینورتر کم می‌شود:

• Cmin تغییر می‌کند
• Cr تغییر می‌کند
• NTU تغییر می‌کند
• ε تغییر می‌کند

و در نتیجه دمای خروجی تغییر می‌کند.

در روش LMTD این تحلیل سخت‌تر و غیرشفاف‌تر است.

مدل محاسباتی مبدل صفحه‌ای در حالت بار جزئی

اگر U و A ثابت باشند:

NTU در بار جزئی

NTU_partial = (U * A) / C_min_partial

و سپس:

اثربخشی در بار جزئی

ε_partial = (1 - exp(-NTU_partial*(1 - Cr_partial))) / (1 - Cr_partial*exp(-NTU_partial*(1 - Cr_partial)))

بعد می‌توان Q و دماهای خروجی را محاسبه کرد.

روش گام به گام طراحی تکراری مبدل صفحه ای

در این بخش، یک الگوریتم واقعی ارائه می‌دهیم که قابل اجرا در اکسل و قابل دفاع در جلسات فنی است.

الگوریتم تکراری طراحی مبدل صفحه‌ای

1. دریافت اطلاعات دبی و دماهای ورودی
2. محاسبه Q از سمت گرم یا سرد
3. تعیین خواص سیالات در دمای متوسط (ρ، μ، Cp، k)
4. انتخاب نوع صفحه و مقدار اولیه U
5. محاسبه سطح اولیه A با روش LMTD یا NTU
6. تخمین تعداد صفحات N
7. تعیین تعداد پاس‌ها (مثلاً 1-1 یا 2-2)
8. محاسبه تعداد کانال‌های موثر برای هر سیال
9. محاسبه سرعت جریان V
10. محاسبه Re و Pr
11. تخمین Nu و محاسبه h_hot و h_cold
12. محاسبه U واقعی از مقاومت‌ها
13. محاسبه سطح واقعی مورد نیاز A_new
14. محاسبه افت فشار ΔP و بررسی مجاز بودن
15. اصلاح تعداد صفحات و پاس‌ها تا رسیدن به جواب پایدار

این دقیقاً همان چیزی است که نرم‌افزارهای طراحی مثل Alfa Laval و SWEP در پشت صحنه انجام می‌دهند.

خروجی نهایی طراحی مبدل صفحه‌ای (Design Report)

این جدول قالبی است که یک مهندس می‌تواند به عنوان خروجی نهایی در گزارش پروژه ارائه دهد:

این جدول یکی از مهم‌ترین بخش‌های سئو و ارزش مقاله است، چون دقیقاً همان چیزی است که مهندس‌ها سرچ می‌کنند.

بیشتر بخوانید:راهنمای جامع طراحی و مهندسی مبدل های حرارتی مقاوم به خوردگی در صنایع شیمیایی

اشتباهات رایج در طراحی مبدل صفحه‌ای و اثر آن بر هزینه پروژه

در تجربه پروژه‌های واقعی، این اشتباهات زیاد دیده می‌شود:

• انتخاب سطح زیاد برای اطمینان ولی بدون توجه به افت فشار
• انتخاب پاس زیاد برای بالا بردن U ولی ایجاد ΔP غیرقابل قبول
• انتخاب مبدل کوچک و امید به اینکه پمپ جبران کند
• بی‌توجهی به تغییر خواص سیال در دمای متوسط
• استفاده از U کاتالوگی بدون توجه به Fouling واقعی پروژه
• طراحی بر اساس آب در حالی که سیال واقعی گلیکول است

بیشتر بخوانید: مبدل حرارتی مسی | مرجع جامع مهندسی طراحی، انتخاب و بهره‌برداری صنعتی

معیارهای اقتصادی در انتخاب مبدل حرارتی صفحه‌ای

یکی از اصول مهندسی انرژی این است که:

افزایش سطح مبدل، هزینه سرمایه‌ای (CAPEX) را زیاد می‌کند
ولی کاهش افت فشار، هزینه عملیاتی (OPEX) را کم می‌کند

پس انتخاب نهایی باید اقتصادی باشد نه صرفاً حرارتی.

در پروژه‌های بزرگ، انتخاب یک مبدل صفحه‌ای درست می‌تواند سالانه هزاران دلار صرفه‌جویی انرژی ایجاد کند.

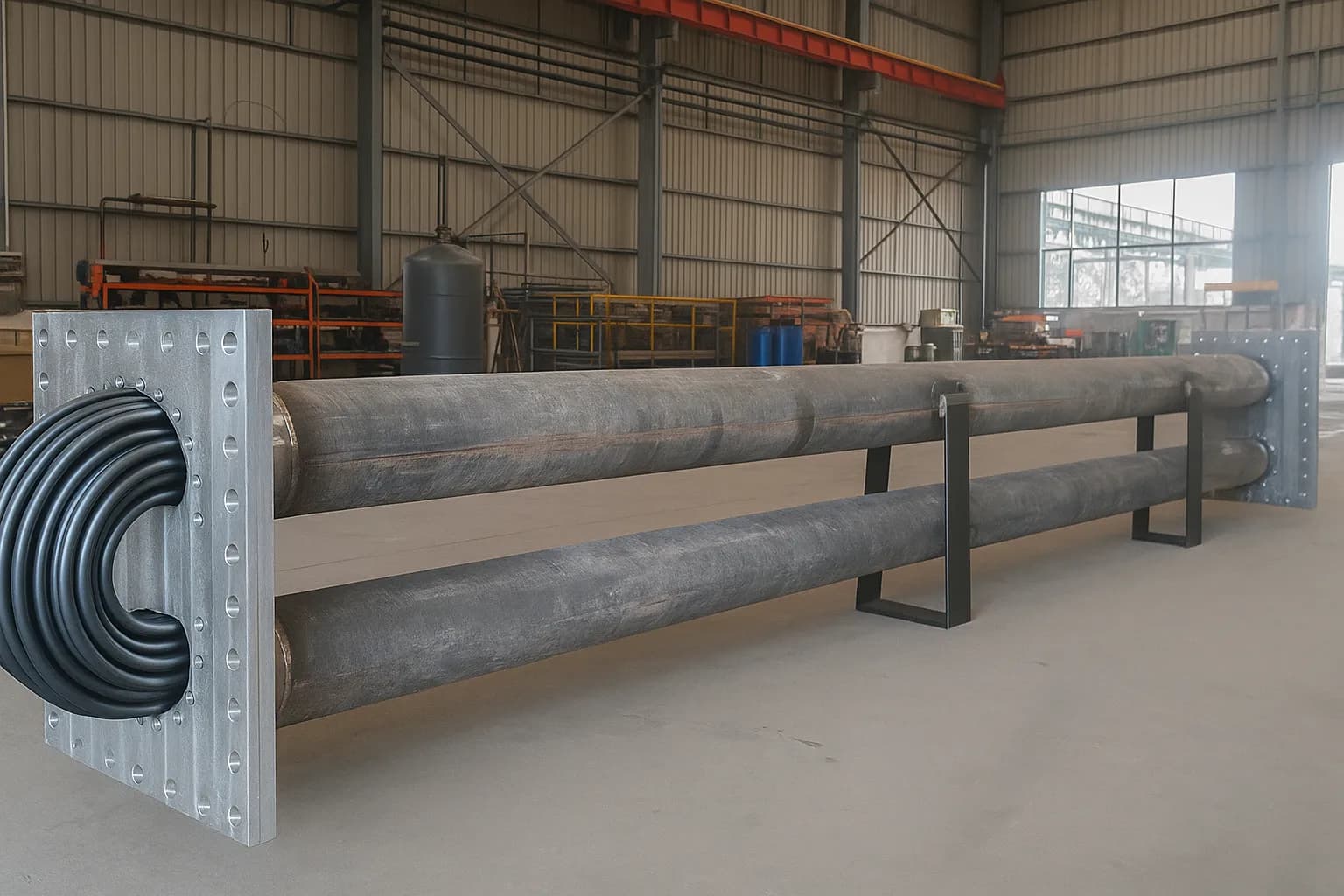

این نوع موازنه اقتصادی فقط محدود به مبدل‌های صفحه‌ای نیست و در تجهیزاتی مانند مبدل های حرارتی دو لوله‌ای (Multi-Tube Heat Exchanger) نیز اهمیت دارد، زیرا افزایش سطح انتقال حرارت با افزودن لوله‌ها معمولاً باعث افزایش هزینه سرمایه‌ای و در عین حال تغییر در افت فشار و هزینه‌های بهره‌برداری می‌شود.

سوالات متداول طراحی حرارتی مبدل حرارتی صفحه ای با رویکرد NTU و LMTD
