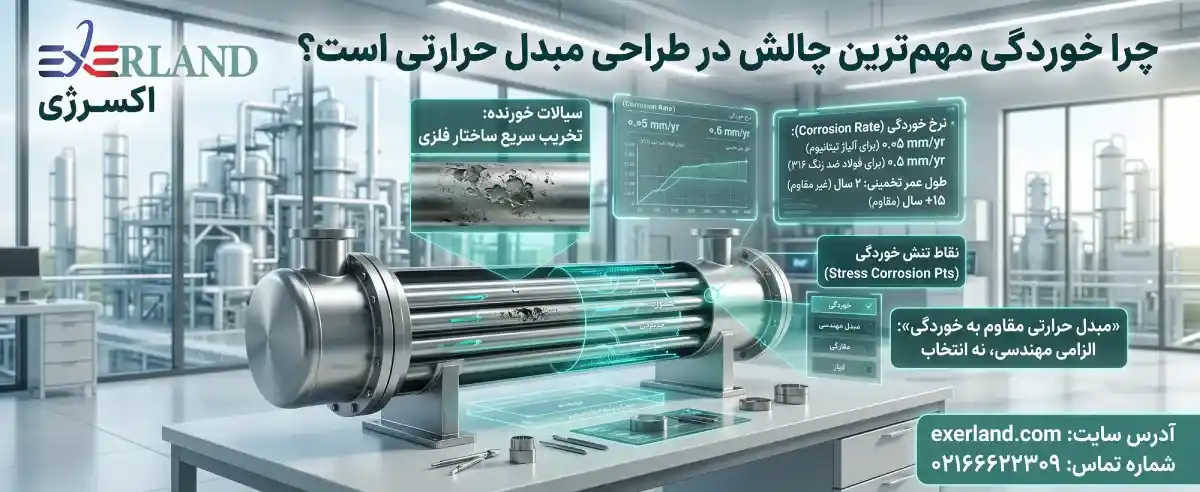

چرا خوردگی مهم ترین چالش در طراحی مبدل حرارتی است؟
در صنایع شیمیایی، طراحی مبدل حرارتی صرفاً به معنای انتقال حرارت بین دو سیال نیست. واقعیت این است که بسیاری از سیالات مورد استفاده در این صنایع، ماهیت خورنده دارند و میتوانند در مدتزمان کوتاهی ساختار فلزی تجهیزات را تخریب کنند. این موضوع باعث میشود که مفهوم «مبدل حرارتی مقاوم به خوردگی» به یک الزام مهندسی تبدیل شود، نه یک انتخاب.
در پروژههای واقعی، بارها دیده شده که یک مبدل با راندمان بالا، تنها به دلیل انتخاب نادرست متریال یا بیتوجهی به مکانیزمهای خوردگی، در کمتر از یک سال از مدار خارج شده است. بنابراین، طراحی اصولی مبدل های حرارتی در صنایع شیمیایی باید همزمان به دو موضوع توجه کند: عملکرد حرارتی و مقاومت در برابر خوردگی.
تعریف مهندسی خوردگی در مبدل های حرارتی
خوردگی یک فرآیند الکتروشیمیایی است که در آن فلز در تماس با محیط اطراف، به تدریج دچار تخریب میشود. در مبدلهای حرارتی، این پدیده معمولاً در اثر تماس مستقیم با سیالات خورنده، اختلاف پتانسیل الکتریکی بین فلزات مختلف یا شرایط خاص دما و فشار رخ میدهد.
نکته مهم این است که خوردگی فقط باعث کاهش ضخامت دیواره نمیشود، بلکه مستقیماً بر عملکرد حرارتی نیز تأثیر میگذارد. به بیان ساده، هرچه خوردگی بیشتر باشد، انتقال حرارت ضعیفتر خواهد شد.
بیشتر بخوانید: طراحی مبدل حرارتی برای سیالات خورنده

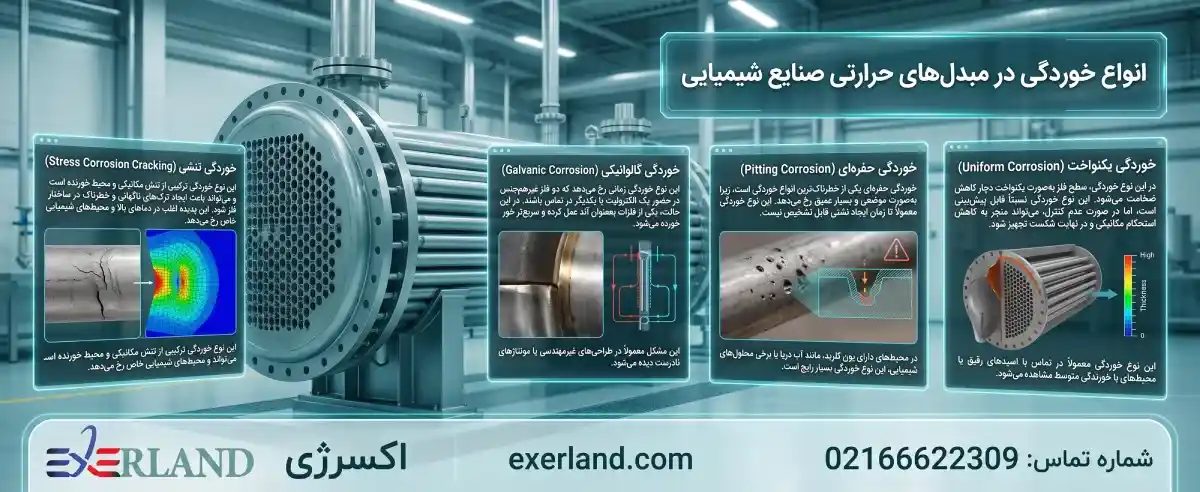

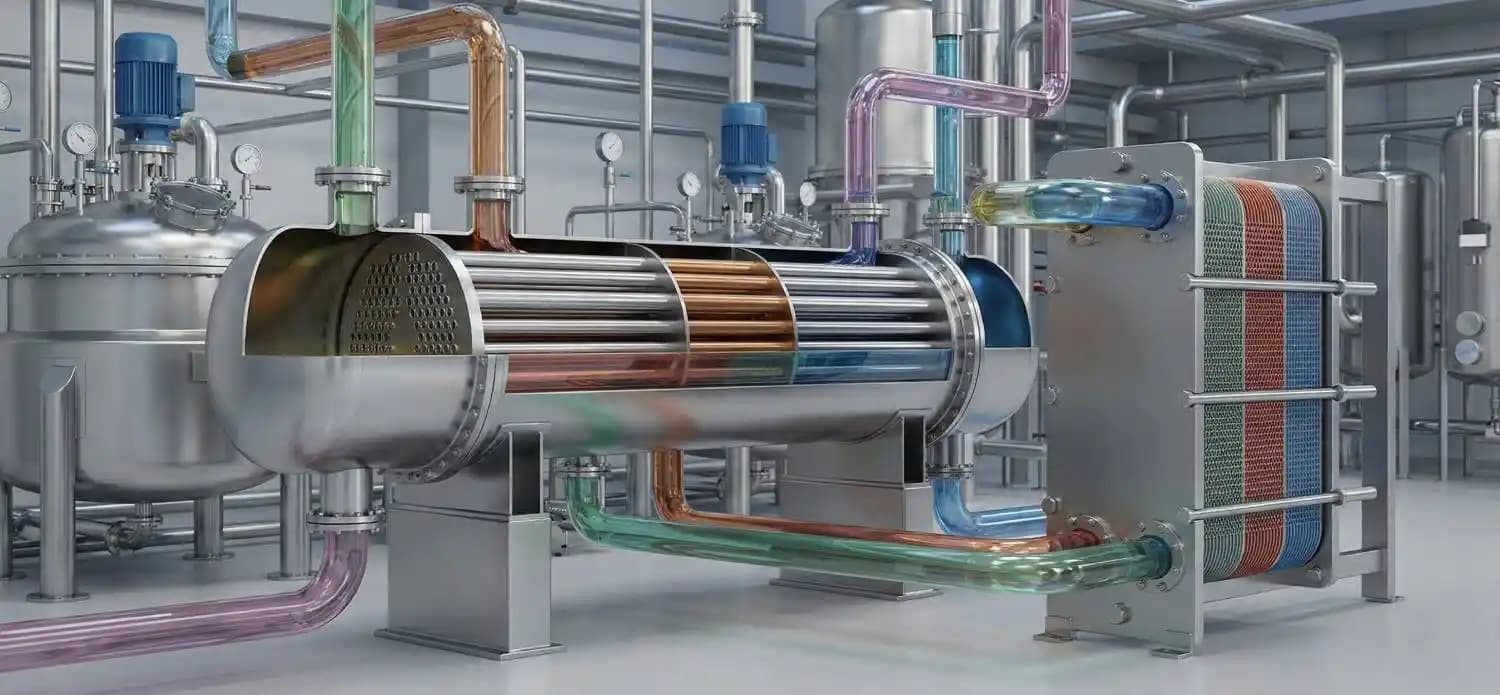

انواع خوردگی در مبدل های حرارتی صنایع شیمیایی
خوردگی یکنواخت (Uniform Corrosion)
در این نوع خوردگی، سطح فلز بهصورت یکنواخت دچار کاهش ضخامت میشود. این نوع خوردگی نسبتاً قابل پیشبینی است، اما در صورت عدم کنترل، میتواند منجر به کاهش استحکام مکانیکی و در نهایت شکست تجهیز شود.
این نوع خوردگی معمولاً در تماس با اسیدهای رقیق یا محیطهای با خورندگی متوسط مشاهده میشود.
خوردگی حفرهای (Pitting Corrosion)
خوردگی حفرهای یکی از خطرناکترین انواع خوردگی است، زیرا بهصورت موضعی و بسیار عمیق رخ میدهد. این نوع خوردگی معمولاً تا زمان ایجاد نشتی قابل تشخیص نیست.
در محیطهای دارای یون کلرید، مانند آب دریا یا برخی محلولهای شیمیایی، این نوع خوردگی بسیار رایج است.
خوردگی گالوانیکی (Galvanic Corrosion)
این نوع خوردگی زمانی رخ میدهد که دو فلز غیرهمجنس در حضور یک الکترولیت با یکدیگر در تماس باشند. در این حالت، یکی از فلزات بهعنوان آند عمل کرده و سریعتر خورده میشود.
این مشکل معمولاً در طراحیهای غیرمهندسی یا مونتاژهای نادرست دیده میشود.
خوردگی تنشی (Stress Corrosion Cracking)
این نوع خوردگی ترکیبی از تنش مکانیکی و محیط خورنده است و میتواند باعث ایجاد ترکهای ناگهانی و خطرناک در ساختار فلز شود. این پدیده اغلب در دماهای بالا و محیطهای شیمیایی خاص رخ میدهد.

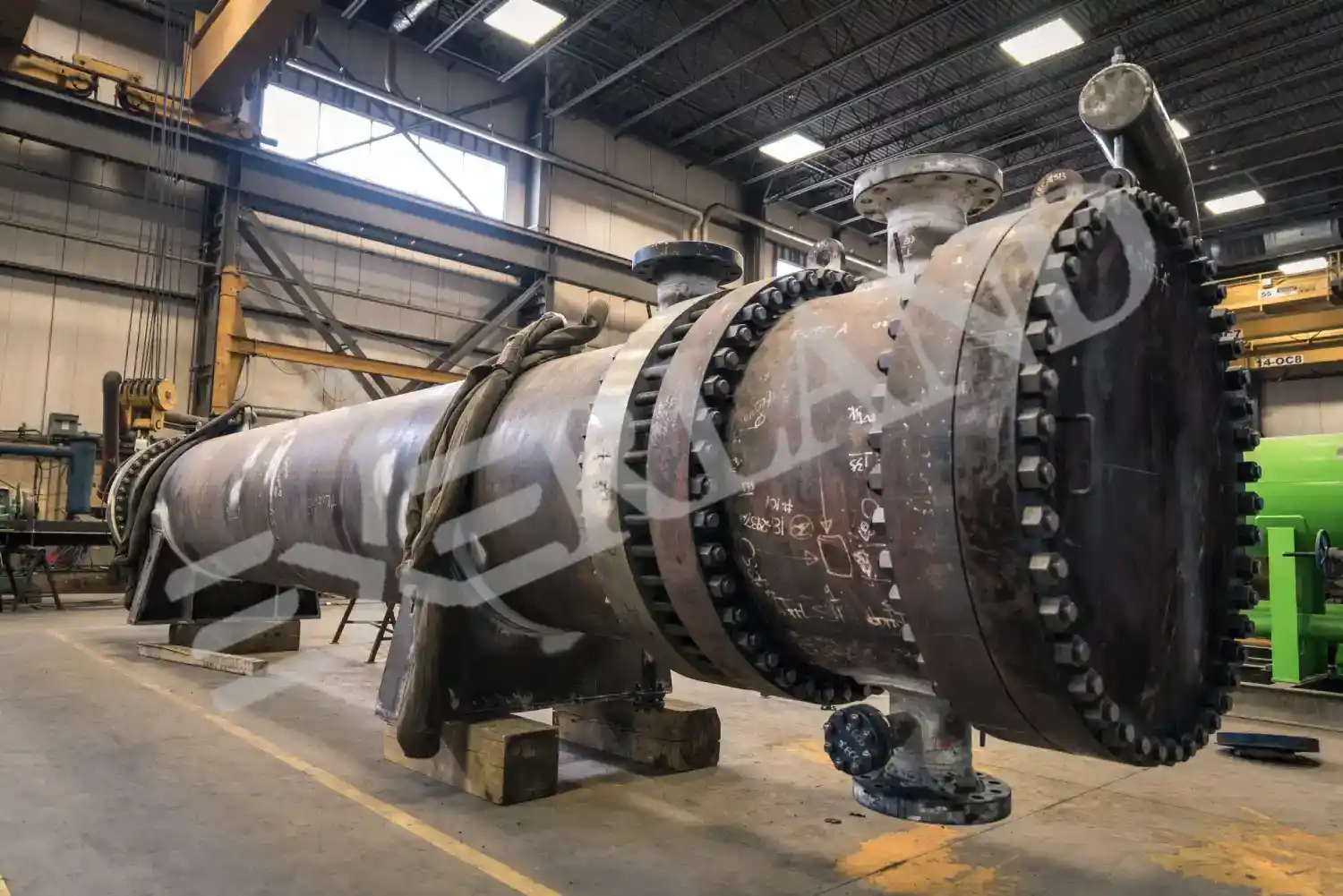

در بسیاری از فرآیندهای شیمیایی، مبدل حرارتی پوسته و لوله تک پاس به دلیل ساختار ساده، قابلیت تحمل فشار بالا و امکان استفاده از آلیاژهای مقاوم به خوردگی، یکی از گزینههای قابل اعتماد محسوب میشود. انتخاب صحیح متریال در این نوع مبدل نقش مهمی در افزایش عمر تجهیز و کاهش هزینههای تعمیرات دارد.
تأثیر خوردگی بر عملکرد مبدل حرارتی
کاهش راندمان انتقال حرارت
یکی از اولین اثرات خوردگی، تشکیل لایههای اکسیدی و رسوبات روی سطح انتقال حرارت است. این لایهها مانند یک عایق حرارتی عمل میکنند و باعث کاهش راندمان سیستم میشوند.
ضریب انتقال حرارت کلی
در این رابطه، کاهش ضریب انتقال حرارت کلی (U) به دلیل خوردگی، مستقیماً باعث کاهش میزان انتقال حرارت (Q) میشود.
افزایش افت فشار در مبدل
خوردگی باعث زبری سطح داخلی لولهها و تجمع رسوبات میشود. این موضوع مقاومت در برابر جریان را افزایش داده و افت فشار را بالا میبرد.
افت فشار در لولهΔP = f × (L/D) × (ρV²/2)
افزایش افت فشار به معنی نیاز به توان بیشتر برای پمپاژ سیال و در نتیجه افزایش مصرف انرژی است.
کاهش عمر مفید تجهیز
در نهایت، خوردگی باعث کاهش ضخامت دیواره و تضعیف ساختار مکانیکی میشود. این موضوع میتواند منجر به نشتی یا حتی شکست کامل مبدل شود، که در صنایع شیمیایی پیامدهای بسیار پرهزینهای دارد.در بسیاری از فرآیندهای شیمیایی که سیالات خورنده، دماهای بالا یا فشارهای عملیاتی سنگین وجود دارد، مبدل حرارتی پوسته و لوله به دلیل استحکام مکانیکی بالا، انعطافپذیری در انتخاب متریال و قابلیت تعمیر و نگهداری، یکی از مطمئنترین گزینهها برای انتقال حرارت محسوب میشود. استفاده از آلیاژهای مقاوم به خوردگی در ساخت این نوع مبدل، همراه با طراحی صحیح مسیر جریان سیال، میتواند خطر بروز خوردگی موضعی، نشتی و کاهش راندمان را به میزان قابل توجهی کاهش داده و عمر مفید تجهیز را افزایش دهد.

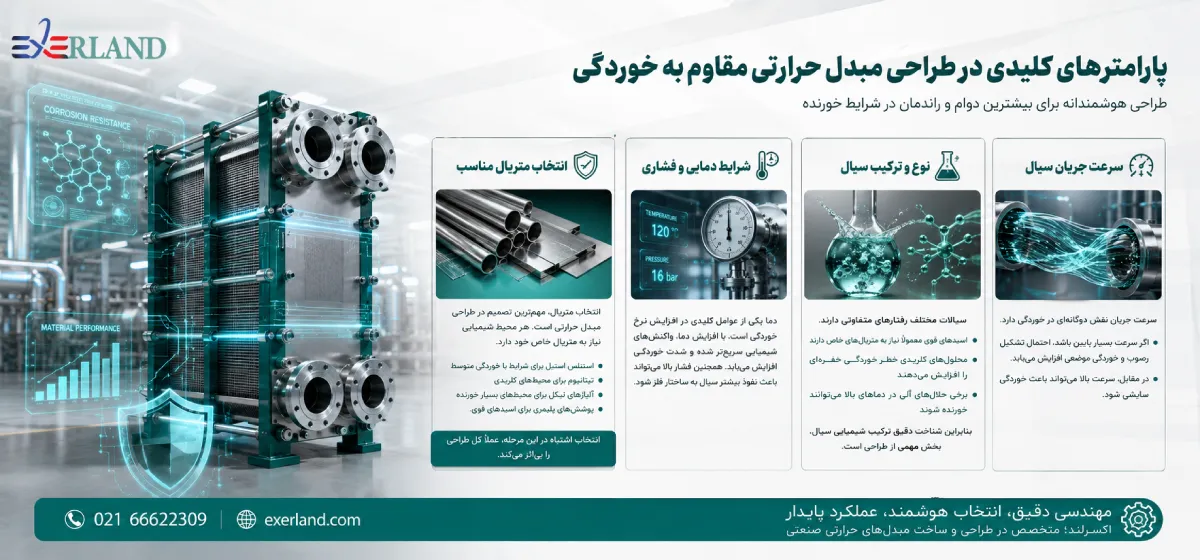

پارامترهای کلیدی در طراحی مبدل حرارتی مقاوم به خوردگی
انتخاب متریال مناسب
انتخاب متریال، مهمترین تصمیم در طراحی مبدل حرارتی است. هر محیط شیمیایی نیاز به متریال خاص خود دارد.
برخی از گزینههای رایج عبارتاند از:
استنلس استیل برای شرایط با خورندگی متوسطتیتانیوم برای محیطهای کلریدی
آلیاژهای نیکل برای محیطهای بسیار خورنده
پوششهای پلیمری برای اسیدهای قوی
انتخاب اشتباه در این مرحله، عملاً کل طراحی را بیاثر میکند.
شرایط دمایی و فشاری
دما یکی از عوامل کلیدی در افزایش نرخ خوردگی است. با افزایش دما، واکنشهای شیمیایی سریعتر شده و شدت خوردگی افزایش مییابد. همچنین فشار بالا میتواند باعث نفوذ بیشتر سیال به ساختار فلز شود.
نوع و ترکیب سیال
سیالات مختلف رفتارهای متفاوتی دارند. برای مثال:
اسیدهای قوی معمولاً نیاز به متریالهای خاص دارندمحلولهای کلریدی خطر خوردگی حفرهای را افزایش میدهند
برخی حلالهای آلی در دماهای بالا میتوانند خورنده شوند
بنابراین شناخت دقیق ترکیب شیمیایی سیال، بخش مهمی از طراحی است.
سرعت جریان سیال
سرعت جریان نقش دوگانهای در خوردگی دارد. اگر سرعت بسیار پایین باشد، احتمال تشکیل رسوب و خوردگی موضعی افزایش مییابد. در مقابل، سرعت بالا میتواند باعث خوردگی سایشی شود.
طراحی مناسب باید یک تعادل منطقی بین این دو حالت ایجاد کند.یکی از مزایای مبدل حرارتی صفحه ای واشردار، امکان باز کردن صفحات و انجام عملیات شستشو و تعویض واشرها است. این ویژگی در صنایع شیمیایی که احتمال تشکیل رسوب و خوردگی وجود دارد، باعث کاهش زمان توقف تجهیزات و افزایش قابلیت اطمینان سیستم میشود.
مثال واقعی از طراحی مبدل در صنایع شیمیایی
در یک واحد صنعتی تولید اسید سولفوریک، یک مبدل حرارتی برای خنک کاری سیال طراحی شده بود. در طراحی اولیه از استنلس استیل استفاده شد، اما به دلیل شرایط شدید خورندگی، این متریال عملکرد مناسبی نداشت.
در مدت کوتاهی، مشکلات زیر ظاهر شد:
کاهش راندمان انتقال حرارتایجاد خوردگی موضعی
نشتی در لولهها
در طراحی مجدد، تغییرات زیر اعمال شد:
استفاده از آلیاژهای مقاومتربهینهسازی سرعت جریان
اصلاح مسیر حرکت سیال
نتیجه این اصلاحات، افزایش قابل توجه عمر تجهیز و کاهش هزینههای تعمیر و نگهداری بود.
جدول مقایسه متریال های مقاوم به خوردگی در مبدل های حرارتی
| محدودیتها | کاربرد صنعتی | هزینه نسبی | مقاومت به خوردگی | متریال |
|---|---|---|---|---|
| حساس به کلرید (خطر Pitting) | صنایع غذایی، برخی سیالات شیمیایی ملایم | متوسط | متوسط تا خوب | استنلس استیل (304/316) |
| هزینه اولیه بالا | آب دریا، محیطهای کلریدی، صنایع دریایی | بسیار زیاد | بسیار بالا | تیتانیوم |
| هزینه بالا و محدودیت تأمین | اسیدهای قوی، محیطهای شدیداً خورنده | بسیار زیاد | فوقالعاده بالا | آلیاژهای نیکل (Hastelloy) |
| وابسته به کیفیت پوشش | سیالات غیرخورنده یا با پوشش محافظ | کم | پایین تا متوسط | فولاد کربنی با پوشش |
| محدودیت دمایی و مکانیکی | اسیدهای قوی، صنایع شیمیایی خاص | متوسط تا بالا | بسیار بالا (در برابر اسید) | پلیمرها (PTFE, FRP) |
بیشتر بخوانید: راهنمای خرید و استعلام قیمت مبدل حرارتی صنایع غذایی و نوشیدنی: مدلها، کاربردها و مشخصات فنی
جدول انتخاب نوع مبدل بر اساس ماهیت سیال در صنایع شیمیایی
| توضیحات طراحی | متریال مناسب | نوع پیشنهادی مبدل | شدت خوردگی | نوع سیال |
|---|---|---|---|---|
| نیاز به مقاومت بالا در برابر خوردگی | آلیاژ نیکل یا PTFE | پوسته و لوله یا اسپیرال | بسیار بالا | سیالات اسیدی قوی (H₂SO₄, HCl) |
| بررسی SCC ضروری است | استنلس استیل یا آلیاژ خاص | پوسته و لوله | متوسط تا بالا | سیالات قلیایی |
| جلوگیری از Pitting بسیار مهم است | تیتانیوم | تیتانیومی یا صفحهای خاص | بالا | محلولهای کلریدی |
| تمرکز بیشتر روی راندمان | استنلس استیل | مبدل صفحهای | کم تا متوسط | سیالات آلی |
| طراحی برای جلوگیری از گرفتگی | متریال مقاوم به سایش | پوسته و لوله | متغیر | سیالات با ذرات معلق |
چرا طراحی مبدل فقط با جدول و فرمول کافی نیست؟
اگر طراحی مبدل حرارتی فقط با جدول انتخاب متریال و چند تا فرمول انجام میشد، الان نصف تجهیزات صنعتی بعد از ۶ ماه از کار نمیافتادن.
مشکل اصلی اینجاست:
بیشتر طراحیها روی «شرایط ایدهآل» انجام میشوند، در حالی که خوردگی دقیقاً در «شرایط واقعی» خودش را نشان میدهد.
یعنی:
نوسان دماتغییر ترکیب سیال
توقف و استارتهای مکرر
آلودگیهای ناخواسته
همه اینها چیزی هستند که معمولاً در طراحی اولیه نادیده گرفته میشوند.در سیستمهایی که انتقال حرارت بین هوا و سیال انجام میشود، مبدل حرارتی فین تیوب با افزایش سطح تبادل حرارتی، راندمان بالایی ایجاد میکند. انتخاب متریال مقاوم در برابر شرایط محیطی و خوردگی، نقش مهمی در افزایش طول عمر این تجهیزات دارد.

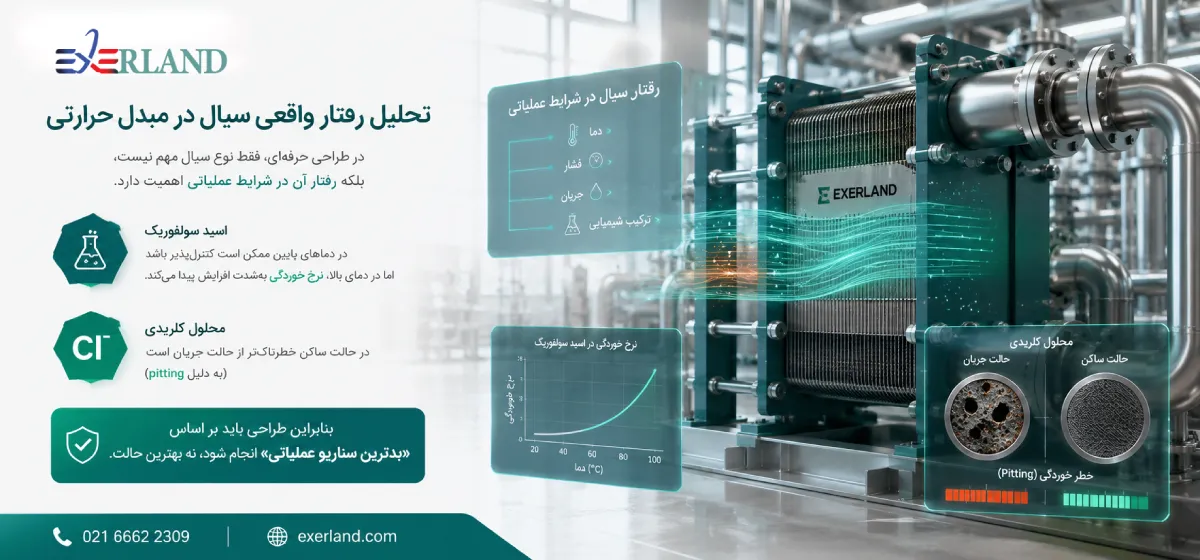

تحلیل رفتار واقعی سیال در مبدل حرارتی
در طراحی حرفهای، فقط نوع سیال مهم نیست، بلکه رفتار آن در شرایط عملیاتی اهمیت دارد.
مثلاً:
اسید سولفوریک در دماهای پایین ممکن است کنترلپذیر باشداما در دمای بالا، نرخ خوردگی بهشدت افزایش پیدا میکند
یا:
محلول کلریدی در حالت ساکن خطرناکتر از حالت جریان است (به دلیل pitting)بنابراین طراحی باید بر اساس «بدترین سناریو عملیاتی» انجام شود، نه بهترین حالت.
نقش طراحی هیدرولیکی در کنترل خوردگی
بیشتر مهندسها روی انتقال حرارت تمرکز میکنند، ولی واقعیت این است که طراحی هیدرولیکی نقش مستقیم در خوردگی دارد.یکی از متداولترین تجهیزات انتقال حرارت در صنایع فرآیندی، مبدل حرارتی لوله ای است که امکان استفاده از آلیاژهای مختلف متناسب با شرایط خورندگی سیال را فراهم میکند. این انعطافپذیری باعث شده است که در بسیاری از واحدهای شیمیایی کاربرد گستردهای داشته باشد.
مشکل اصلی: نواحی مرده (Dead Zone)
در این نواحی:
جریان تقریباً صفر استرسوب تشکیل میشود
خوردگی موضعی شروع میشود
و بعد از مدتی:
نشتی، سوراخ شدن، و خداحافظی با تجهیز
راهکار مهندسی:
طراحی مسیر جریان یکنواختحذف گوشههای تیز و فضاهای بسته
استفاده از بافلهای بهینه در مبدل پوسته و لوله
تحلیل سرعت بهینه جریان (نه کم، نه زیاد)

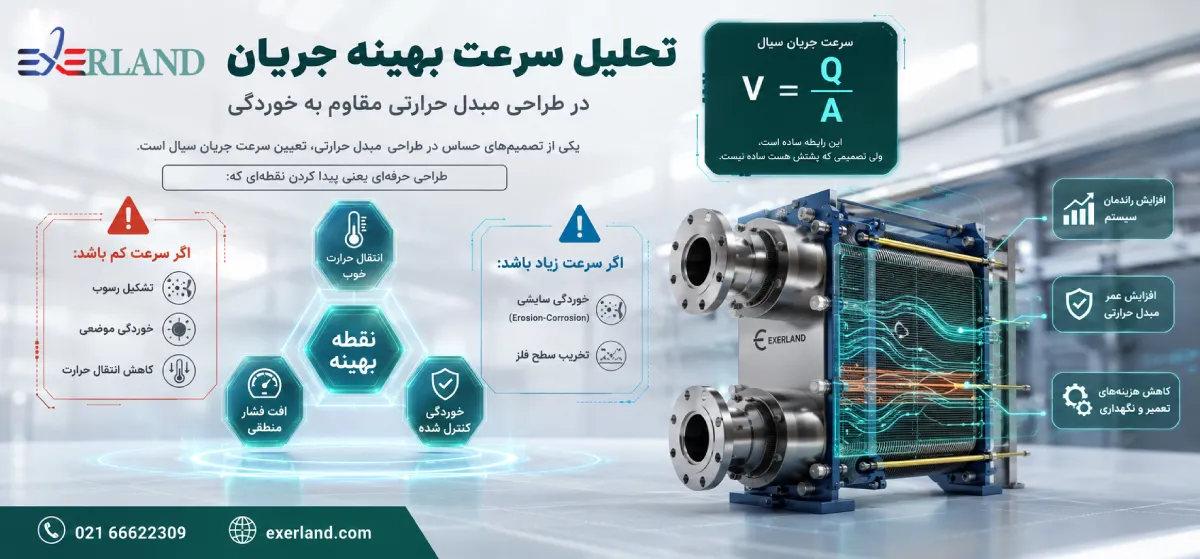

یکی از تصمیمهای حساس در طراحی مبدل حرارتی مقاوم به خوردگی، تعیین سرعت جریان سیال است.
اگر سرعت کم باشد:
تشکیل رسوبخوردگی موضعی
کاهش انتقال حرارت
اگر سرعت زیاد باشد:
خوردگی سایشی (Erosion-Corrosion)تخریب سطح فلز
سرعت جریان سیال
این رابطه ساده است، ولی تصمیمی که پشتش هست ساده نیست.
طراحی حرفهای یعنی پیدا کردن نقطهای که:
انتقال حرارت خوب باشدخوردگی کنترل شود
افت فشار منطقی باشد
نقش Fouling Factor در طراحی واقعی
در دنیای واقعی، هیچ مبدل حرارتی تمیز نمیماند. همیشه رسوب و خوردگی وجود دارد.
به همین دلیل در طراحی از یک پارامتر به نام Fouling Factor استفاده میشود.
ضریب انتقال حرارت با در نظر گرفتن رسوب1/U = 1/hi + Rf + 1/ho
Rf همان چیزی است که خیلیها نادیده میگیرند و بعداً هزینهاش را میدهند.
اگر این پارامتر در طراحی لحاظ نشود:
مبدل در ابتدا خوب کار میکندولی خیلی سریع راندمان افت میکند
بیشتر بخوانید: بهینه سازی طراحی مبدل حرارتی برای فرآیندهای متالورژی

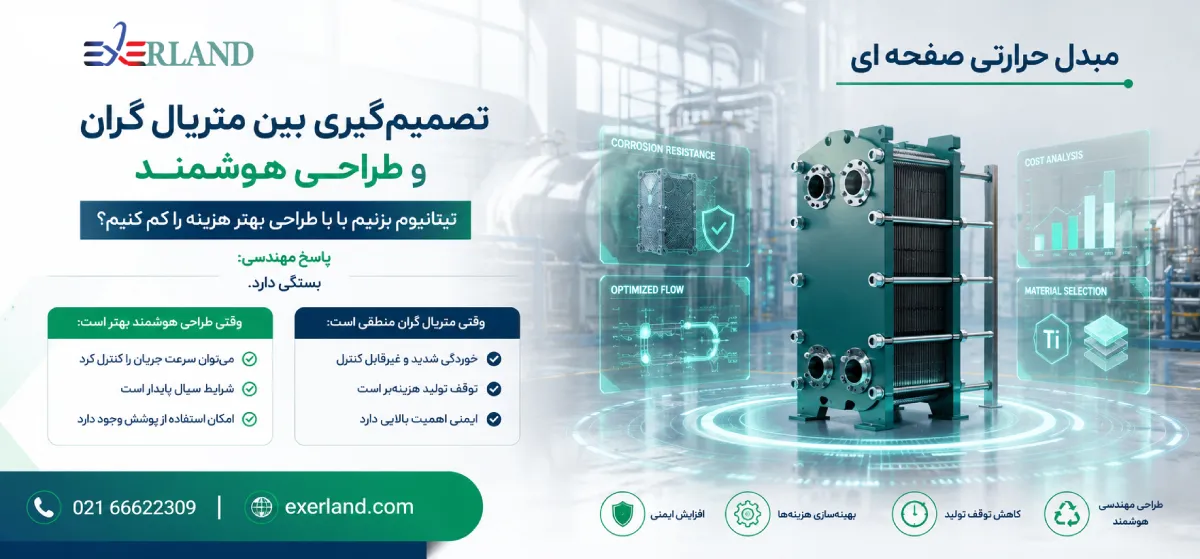

تصمیمگیری بین متریال گران و طراحی هوشمند
یک سؤال واقعی در پروژهها:
«تیتانیوم بزنیم یا با طراحی بهتر هزینه را کم کنیم؟»
پاسخ مهندسی:
بستگی دارد.
وقتی متریال گران منطقی است:
خوردگی شدید و غیرقابل کنترلتوقف تولید هزینهبر است
ایمنی اهمیت بالایی دارد
وقتی طراحی هوشمند بهتر است:
میتوان سرعت جریان را کنترل کردشرایط سیال پایدار است
امکان استفاده از پوشش وجود دارد
طراحی خوب یعنی صرفاً گران ترین گزینه را انتخاب نکنی، بلکه بهترین گزینه را انتخاب کنی.در بسیاری از صنایع شیمیایی، مبدل حرارتی هوا خنک به دلیل حذف نیاز به آب خنککننده و کاهش مشکلات ناشی از خوردگی در مدارهای آبی، بهعنوان راهکاری اقتصادی و قابل اعتماد مورد استفاده قرار میگیرد.
خطاهای رایج در طراحی مبدل های مقاوم به خوردگی
اعتماد بیش از حد به دیتاشیت متریال
دیتاشیت شرایط آزمایشگاهی را نشان میدهد، نه شرایط واقعی کارخانه.
نادیده گرفتن تغییرات عملیاتی
سیال همیشه ثابت نیست. ترکیب و دما تغییر میکند.
طراحی بدون در نظر گرفتن تعمیر و نگهداری
اگر مبدل را نتوان تمیز کرد، دیر یا زود مشکل ایجاد میشود.
تمرکز بیش از حد روی راندمان اولیه
راندمان واقعی مهم است، نه عددی که روز اول ثبت میشود.

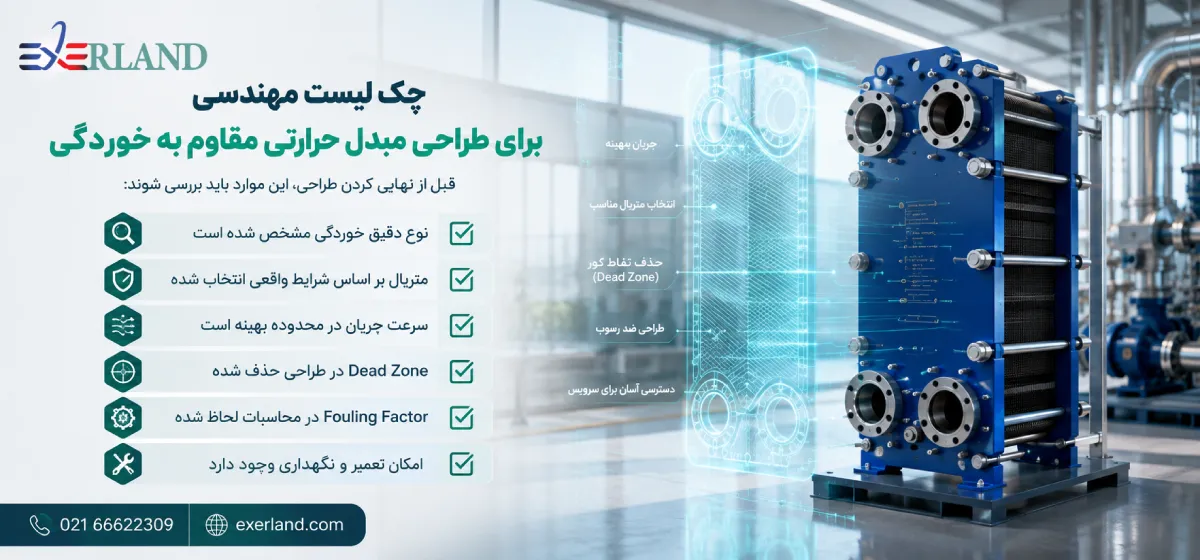

چک لیست مهندسی برای طراحی مبدل حرارتی مقاوم به خوردگی
قبل از نهایی کردن طراحی، این موارد باید بررسی شوند:
نوع دقیق خوردگی مشخص شده استمتریال بر اساس شرایط واقعی انتخاب شده
سرعت جریان در محدوده بهینه است
Dead Zone در طراحی حذف شده
Fouling Factor در محاسبات لحاظ شده
امکان تعمیر و نگهداری وجود دارد
اگر حتی یکی از اینها نادیده گرفته شود، ریسک خرابی بالا میرود.در پروژههایی که محدودیت فضای نصب وجود دارد، مبدل حرارتی هوا خنک عمودی میتواند ضمن اشغال فضای کمتر، عملکرد حرارتی مطلوبی ارائه دهد. طراحی صحیح این تجهیزات همچنین از تجمع رطوبت و تشدید خوردگی در بخشهای مختلف جلوگیری میکند.

جدول مقایسه انواع مبدل های حرارتی در محیط های خورنده
| کاربرد در صنایع شیمیایی | قابلیت تعمیر | راندمان حرارتی | مقاومت در برابر خوردگی | نوع مبدل |
|---|---|---|---|---|
| پرکاربردترین گزینه صنعتی | بسیار خوب | متوسط | بالا (با متریال مناسب) | پوسته و لوله |
| سیالات تمیز و کنترلشده | محدود | بسیار بالا | متوسط | مبدل صفحهای |
| سیالات خورنده و لجندار | متوسط | بالا | بالا | مبدل اسپیرال |
| کاهش تماس با سیال خورنده | خوب | پایینتر | بالا | مبدل هوایی (Air Cooler) |
همانطور که در جدول مشاهده میشود، مبدل حرارتی اسپیرال به دلیل مقاومت بالا در برابر سیالات خورنده، لجندار و دارای ذرات معلق، یکی از گزینههای ایدهآل برای صنایع شیمیایی، پتروشیمی، تصفیهخانهها و فرآیندهای سنگین محسوب میشود. اگر قصد خرید مبدل حرارتی اسپیرال را دارید، علاوه بر انتخاب نوع مبدل، باید به عواملی مانند جنس متریال، فشار و دمای کاری، نوع سیال و شرایط فرآیندی نیز توجه کنید. اکسرلند بهعنوان تولیدکننده تخصصی مبدلهای حرارتی، امکان طراحی و ساخت مبدلهای اسپیرال را متناسب با شرایط واقعی هر پروژه فراهم کرده تا ضمن افزایش راندمان انتقال حرارت، دوام تجهیز در محیطهای خورنده نیز تضمین شود.
جدول پارامترهای کلیدی در طراحی مبدل حرارتی مقاوم به خوردگی
| توصیه طراحی | نکته مهندسی | تأثیر بر خوردگی | پارامتر طراحی |
|---|---|---|---|
| استفاده از متریال مقاومتر | واکنشهای شیمیایی سریعتر میشوند | افزایش نرخ خوردگی | دما |
| طراحی با ضریب اطمینان بالا | امکان تخریب ساختار فلز | افزایش نفوذ سیال | فشار |
| طراحی در محدوده بهینه | تعادل بسیار مهم است | کم: رسوب / زیاد: سایش | سرعت جریان |
| آنالیز دقیق سیال | رفتار شیمیایی سیال حیاتی است | تعیینکننده اصلی | نوع سیال |
| انتخاب بر اساس شرایط واقعی | مهمترین تصمیم طراحی | تعیینکننده عمر تجهیز | جنس متریال |
بیشتر مطالعه کنید: الزامات استاندارد و طراحی مبدل حرارتی در داروسازی
جدول راهکارهای مهندسی برای کاهش خوردگی در مبدل حرارتی
| محدودیتها | مزایا | مکانیزم عملکرد | روش کنترل خوردگی |
|---|---|---|---|
| هزینه اولیه بالا | افزایش عمر تجهیز | مقاومت ذاتی در برابر خوردگی | انتخاب متریال مناسب |
| نیاز به نگهداری | مقرونبهصرفه | ایجاد لایه محافظ | استفاده از پوششها |
| نیاز به پایش مداوم | ساده و مؤثر | کاهش واکنش شیمیایی | کنترل pH سیال |
| ممکن است راندمان را کاهش دهد | افزایش عمر | کاهش سرعت واکنش | کاهش دما |
| نیاز به تحلیل دقیق | کاهش خوردگی موضعی | جلوگیری از Dead Zone | طراحی مناسب جریان |
اهمیت تحلیل عددی در طراحی مبدلهای مقاوم به خوردگی
طراحی مبدل حرارتی در صنایع شیمیایی بدون تحلیل عددی، چیزی شبیه حدس زدن با اعتماد به نفس است. در محیطهای خورنده، هر پارامتر مثل دما، سرعت یا جنس متریال میتواند بهطور مستقیم روی نرخ خوردگی و عملکرد حرارتی تأثیر بگذارد.
بنابراین استفاده از روابط مهندسی نهتنها برای محاسبه راندمان، بلکه برای پیش بینی رفتار خوردگی ضروری است.
بیشتر بخوانید:
آموزش طراحی مبدل حرارتی پوسته و لوله با نرم افزارهای روز دنیا Aspen HYSYS و HTRI
محاسبه نرخ انتقال حرارت در مبدل
نرخ انتقال حرارتQ = m × Cp × ΔT
این رابطه نشان میدهد که میزان حرارت منتقلشده به دبی جرمی سیال، ظرفیت گرمایی و اختلاف دما بستگی دارد. در محیطهای خورنده، کاهش راندمان بهدلیل خوردگی باعث میشود مقدار واقعی Q کمتر از مقدار طراحی باشد.
در نتیجه، طراحی باید با در نظر گرفتن ضریب اطمینان انجام شود.
در کاربردهایی که سیالات تمیز و کنترلشده در جریان هستند، مبدل حرارتی صفحهای به دلیل راندمان بالای انتقال حرارت و ابعاد فشرده، یکی از بهترین گزینهها به شمار میرود. اگر قصد خرید مبدل حرارتی صفحهای بریز را دارید، تنها توجه به ظرفیت اسمی کافی نیست و عواملی مانند جنس صفحات، نوع واشر، فشار و دمای کاری، کیفیت سیال و امکان سرویس و نگهداری باید بهدقت بررسی شوند. اکسرلند بهعنوان تولیدکننده تخصصی مبدلهای حرارتی، این تجهیزات را متناسب با شرایط واقعی هر پروژه طراحی و تولید میکند تا علاوه بر دستیابی به حداکثر راندمان، طول عمر و قابلیت اطمینان سیستم نیز افزایش یابد.
ضریب انتقال حرارت کلی (Overall Heat Transfer Coefficient)
ضریب انتقال حرارت کلی1/U = 1/hi + Rf + 1/ho
در این رابطه، Rf همان مقاومت ناشی از رسوب و خوردگی است. این پارامتر در صنایع شیمیایی نقش کلیدی دارد.
هرچه خوردگی و رسوب بیشتر باشد، مقدار Rf افزایش پیدا میکند و در نتیجه U کاهش مییابد. این یعنی افت مستقیم راندمان.
عدد رینولدز و تعیین رژیم جریان
عدد رینولدزRe = (ρ × V × D) / μ
عدد رینولدز مشخص میکند که جریان سیال آرام است یا آشفته.
جریان آرام → احتمال رسوب و خوردگی موضعی بالاجریان آشفته → انتقال حرارت بهتر ولی احتمال خوردگی سایشی
طراحی بهینه معمولاً در ناحیه آشفته کنترلشده انجام می شود.
بیشتر بخوانید: طراحی مبدل حرارتی آب به هوا در سیستم های HVAC صنعتی
عدد ناسلت و تحلیل انتقال حرارت جابجایی
عدد ناسلتNu = (h × D) / k
این عدد نشاندهنده شدت انتقال حرارت جابجایی است.
در طراحی مبدلهای مقاوم به خوردگی، افزایش عدد ناسلت مطلوب است، اما اگر این افزایش از طریق بالا بردن بیش از حد سرعت جریان باشد، میتواند باعث خوردگی سایشی شود.
همینجا است که طراحی مهندسی از طراحی ساده جدا میشود.
اگر قصد خرید چیلر هواخنک اسکرو اینورتر را دارید، توجه به ظرفیت واقعی پروژه، راندمان انرژی، کیفیت کمپرسور و توانایی سازنده در طراحی و تولید سفارشی، نقش مهمی در عملکرد بلندمدت و کاهش هزینههای بهرهبرداری خواهد داشت.
محاسبه افت فشار در مبدل
افت فشارΔP = f × (L/D) × (ρV²/2)
در مبدلهای خورنده، افت فشار فقط یک مسئله هیدرولیکی نیست. افزایش زبری سطح ناشی از خوردگی باعث افزایش ضریب اصطکاک (f) میشود.
این یعنی با گذشت زمان، سیستم نیاز به انرژی بیشتری برای پمپاژ خواهد داشت.
بیشتر بخوانید: طراحی مبدل حرارتی خورشیدی در سیستم های حرارتی پایدار و انرژی های تجدیدپذیر
مقاومت حرارتی ناشی از خوردگی و رسوب
مقاومت حرارتیR = δ / k
لایههای خوردگی مانند یک عایق عمل میکنند. حتی یک لایه نازک میتواند تأثیر قابل توجهی بر انتقال حرارت داشته باشد.
در طراحی حرفهای، همیشه یک مقدار برای Fouling Factor در نظر گرفته میشود تا این اثر جبران شود.
در بسیاری از سیستمهای تهویه صنعتی، عملکرد صحیح هواساز تا حد زیادی به راندمان مبدل حرارتی وابسته است. از آنجا که در برخی محیطهای شیمیایی، هوای عبوری ممکن است حاوی بخارات خورنده یا آلایندههای شیمیایی باشد، انتخاب مبدل حرارتی با متریال مقاوم در برابر خوردگی اهمیت ویژهای پیدا میکند. این موضوع علاوه بر افزایش طول عمر تجهیزات، موجب حفظ راندمان انتقال حرارت، کاهش هزینههای تعمیر و نگهداری و پایداری عملکرد هواساز در شرایط بهرهبرداری طولانیمدت خواهد شد.
مثال واقعی طراحی: مبدل برای اسید سولفوریک
فرض کن قرار است یک مبدل حرارتی برای خنککاری اسید سولفوریک با غلظت بالا طراحی شود.
شرایط اولیه:
سیال: اسید سولفوریکدما: بالا
خورندگی: بسیار شدید
چالشها:
خوردگی شدید فلزتشکیل رسوب
افت راندمان در طول زمان
راهکار مهندسی:
انتخاب متریال:استفاده از آلیاژ نیکل بهجای استنلس استیل
کنترل سرعت جریان:
نه آنقدر کم که رسوب ایجاد شود، نه آنقدر زیاد که سایش رخ دهد
طراحی مسیر جریان:
حذف نواحی مرده (Dead Zone)
در نظر گرفتن Fouling Factor در طراحی:
برای جبران کاهش راندمان در طول زمان
نتیجه این طراحی، افزایش عمر تجهیز و کاهش هزینههای نگهداری خواهد بود.
بیشتر بخوانید: تحلیل ایمنی (Process Safety) در طراحی مبدل حرارتی پوسته و لوله برای سیالات سمی
نکات کلیدی در طراحی ضد خوردگی مبدل های حرارتی
استفاده از پوششهای مقاوم
پوششهایی مانند PTFE یا اپوکسی میتوانند از تماس مستقیم سیال با فلز جلوگیری کنند. این روش در بسیاری از پروژهها باعث کاهش هزینه نسبت به استفاده از آلیاژهای گرانقیمت میشود.
جلوگیری از نواحی مرده (Dead Zone)
در طراحی مسیر جریان، باید از ایجاد نقاطی که سیال در آنها راکد میماند جلوگیری شود. این نواحی محل اصلی شروع خوردگی موضعی هستند.
انتخاب سرعت بهینه جریان
سرعت جریان باید بهگونهای انتخاب شود که:
از رسوب جلوگیری کندباعث سایش نشود
این تعادل، یکی از مهمترین چالشهای طراحی است.
در نظر گرفتن ضریب رسوب (Fouling Factor)
در طراحی واقعی، همیشه فرض میشود که سیستم در طول زمان دچار افت عملکرد خواهد شد. بنابراین یک ضریب اصلاح در محاسبات در نظر گرفته میشود تا این کاهش جبران شود.
از آنجا که مبدل حرارتی یکی از مهمترین اجزای هواسازهای استخری محسوب میشود، انتخاب سازنده دستگاه نیز اهمیت ویژهای دارد. شرکت اکسرلند بهعنوان تولیدکننده تخصصی انواع مبدل حرارتی و چیلر، طراحی مبدلهای حرارتی را بر اساس شرایط واقعی پروژه، کیفیت آب، بار حرارتی، رطوبت محیط و الزامات بهرهبرداری انجام میدهد تا علاوه بر افزایش راندمان، عمر مفید تجهیزات و هزینههای نگهداری نیز بهینه شود.
