چرا طراحی مبدل حرارتی در سیالات خورنده یک مسئله بحرانی است؟

طراحی مبدل حرارتی برای سیالات خورنده (Corrosive Fluids Heat Exchanger Design) یکی از حساس‌ترین حوزه‌های مهندسی مکانیک، فرآیند و تاسیسات صنعتی است. در این شرایط، سیال نه‌تنها وظیفه انتقال حرارت را دارد، بلکه به‌صورت مستقیم عامل تخریب سطح انتقال حرارت نیز محسوب می‌شود.

در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی، حضور سیالاتی مانند اسیدها، محلول‌های کلریدی، آمونیاکی و محیط‌های با pH شدید، باعث می‌شود طراحی مبدل حرارتی از یک مسئله صرفاً حرارتی به یک مسئله ترکیبی از:

انتقال حرارت
خوردگی الکتروشیمیایی
مکانیک سیالات
انتخاب متریال
و طول عمر تجهیز

تبدیل شود.

بنابراین هدف طراحی فقط “انتقال حرارت” نیست، بلکه تضمین عملکرد پایدار در محیط تخریبی است.در طراحی مبدل حرارتی برای سیالات خورنده، انتخاب نوع تجهیز به اندازه انتخاب متریال اهمیت دارد و در این میان مبدل حرارتی اسپیرال به دلیل مسیر جریان پیوسته، افت رسوب‌گیری کمتر و قابلیت عملکرد مناسب در سیالات آلوده، لزج یا خورنده، یکی از گزینه‌های بسیار مؤثر به شمار می‌رود. ساختار مارپیچی این مبدل باعث می‌شود توزیع جریان یکنواخت‌تر انجام شده و نقاط مرده که مستعد خوردگی موضعی هستند کاهش یابند، در نتیجه علاوه بر بهبود انتقال حرارت، طول عمر تجهیز نیز افزایش پیدا می‌کند. به همین دلیل، در صنایعی مانند نفت، گاز، پتروشیمی و شیمیایی که سیالات اسیدی، کلریدی یا محیط‌های با pH شدید وجود دارند، مبدل حرارتی اسپیرال می‌تواند راهکاری مهندسی‌شده برای دستیابی هم‌زمان به راندمان حرارتی بالا و مقاومت مناسب در برابر تخریب باشد.

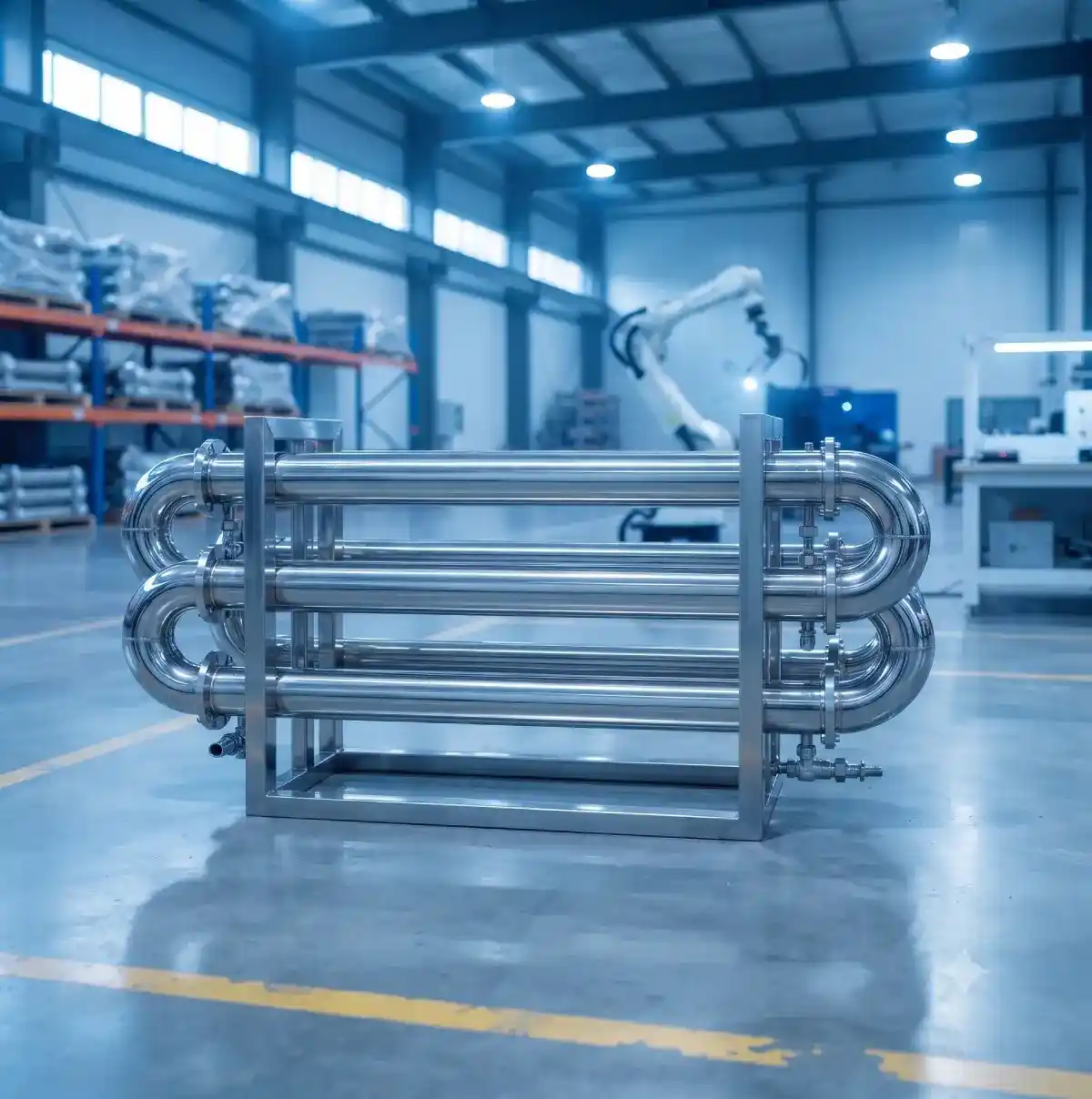

چرا طراحی مبدل حرارتی در سیالات خورنده یک مسئله بحرانی است؟

تعریف دقیق مبدل حرارتی در محیط خورنده

مبدل حرارتی تجهیزی است که انرژی حرارتی را بین دو سیال بدون تماس مستقیم منتقل می‌کند. اما در شرایط خورنده، این تجهیز باید هم‌زمان دو عملکرد حیاتی داشته باشد:

حفظ راندمان انتقال حرارت در طول زمان
مقاومت در برابر تخریب سطحی (Corrosion & Erosion)

در واقع در طراحی این سیستم‌ها، “زمان” یک پارامتر طراحی است، نه فقط یک عامل عملکردی.در برخی کاربردهای خاصِ محیط‌های خورنده، به‌جای استفاده از دو سیال مجزا، از مبدل حرارتی الکتریکی استفاده می‌شود که در آن انرژی حرارتی مستقیماً از طریق المنت‌های مقاومتی به سیال منتقل می‌گردد. در این نوع طراحی، چالش اصلی نه تبادل حرارت بین دو جریان، بلکه انتخاب غلاف المنت و متریال بدنه مقاوم در برابر خوردگی، رسوب و سایش است تا هم راندمان گرمایش در طول زمان حفظ شود و هم تخریب سطحی به حداقل برسد. بنابراین در محیط‌های خورنده، مبدل حرارتی الکتریکی نیز باید با در نظر گرفتن مقاومت

دسته‌بندی مهندسی مبدل‌های حرارتی در سیالات خورنده

انتخاب نوع مبدل، اولین تصمیم حیاتی در طراحی است.

جدول مقایسه عملکردی مبدل‌ها در محیط خورنده

کاربرد صنعتی	هزینه ساخت	ریسک رسوب	مقاومت به خوردگی	نوع مبدل حرارتی
پالایشگاه‌ها	متوسط	متوسط	متوسط تا بالا (وابسته به متریال)	پوسته و لوله
صنایع غذایی و دارویی	پایین تا متوسط	کم	بالا	صفحه‌ای
سیالات بسیار خورنده	بالا	کم	بسیار بالا	مارپیچی
محیط‌های سخت صنعتی	بالا	متوسط	بالا	هواخنک

انتخاب متریال در طراحی مبدل حرارتی برای سیالات خورنده

در طراحی صنعتی، انتخاب متریال مهم‌تر از انتخاب نوع مبدل است.

متریال باید هم‌زمان سه ویژگی داشته باشد:

مقاومت شیمیایی در برابر محیط
مقاومت مکانیکی در فشار و دما
پایداری در طول زمان (Long-term Stability)

متریال‌های استاندارد صنعتی:

Stainless Steel 316 / 316L (کاربرد عمومی خورنده)
Duplex Stainless Steel (مقاومت بالا + استحکام بالا)
Titanium (بهترین گزینه برای کلریدها)
Hastelloy / Inconel (محیط‌های فوق خورنده)
PTFE / Teflon Lining (پوشش ضد خوردگی)

در مبدل های حرارتی مارپیچ، به دلیل تماس مستقیم با سیالات خورنده و اهمیت حفظ یکپارچگی کانال‌های مارپیچی در بلندمدت، انتخاب صحیح متریال نقش تعیین‌کننده‌ای در افزایش عمر تجهیز، کاهش هزینه‌های تعمیرات و حفظ راندمان انتقال حرارت دارد.

مقایسه نرخ خوردگی نسبی متریال‌ها

پایداری بلندمدت	محیط کلریدی	محیط اسیدی	متریال
متوسط	ضعیف	متوسط	304 SS
خوب	متوسط	خوب	316 SS
بسیار خوب	خوب	بسیار خوب	Duplex SS
بسیار عالی	عالی	عالی	Titanium

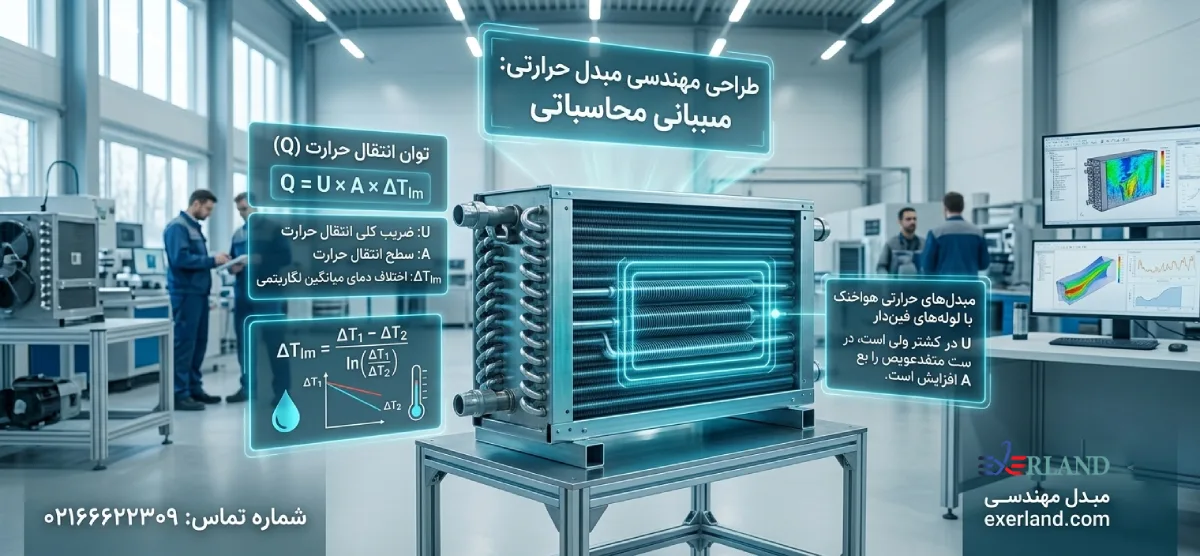

مبانی محاسباتی در طراحی مبدل حرارتی

در طراحی مهندسی، پایه اصلی تحلیل، معادلات انتقال حرارت است.

معادله اصلی طراحی حرارتی

نام فرمول: توان انتقال حرارت

Q = U × A × ΔTlm

این رابطه نشان می‌دهد ظرفیت انتقال حرارت به سه عامل اصلی وابسته است:

ضریب کلی انتقال حرارت (U)
سطح انتقال حرارت (A)
اختلاف دمای میانگین لگاریتمی (ΔTlm)

اختلاف دمای میانگین لگاریتمی (LMTD)

نام فرمول: LMTD

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر در سیالات خورنده اهمیت بیشتری دارد، زیرا تغییرات دما می‌تواند نرخ خوردگی را به‌صورت نمایی تغییر دهد.در مبدل های حرارتی هواخنک، مقدار ضریب انتقال حرارت کلی (U) معمولاً کمتر از مبدل‌های آب‌خنک است؛ زیرا هوا نسبت به آب ضریب انتقال حرارت پایین‌تری دارد. به همین دلیل، برای دستیابی به ظرفیت حرارتی موردنیاز، معمولاً از سطوح گسترده‌تر و لوله‌های فین‌دار استفاده می‌شود.

رفتار خوردگی در مبدل حرارتی (تحلیل مهندسی)

خوردگی در مبدل‌ها معمولاً به سه شکل رخ می‌دهد:

خوردگی یکنواخت (Uniform Corrosion)
خوردگی حفره‌ای (Pitting Corrosion)
خوردگی تنشی (Stress Corrosion Cracking)

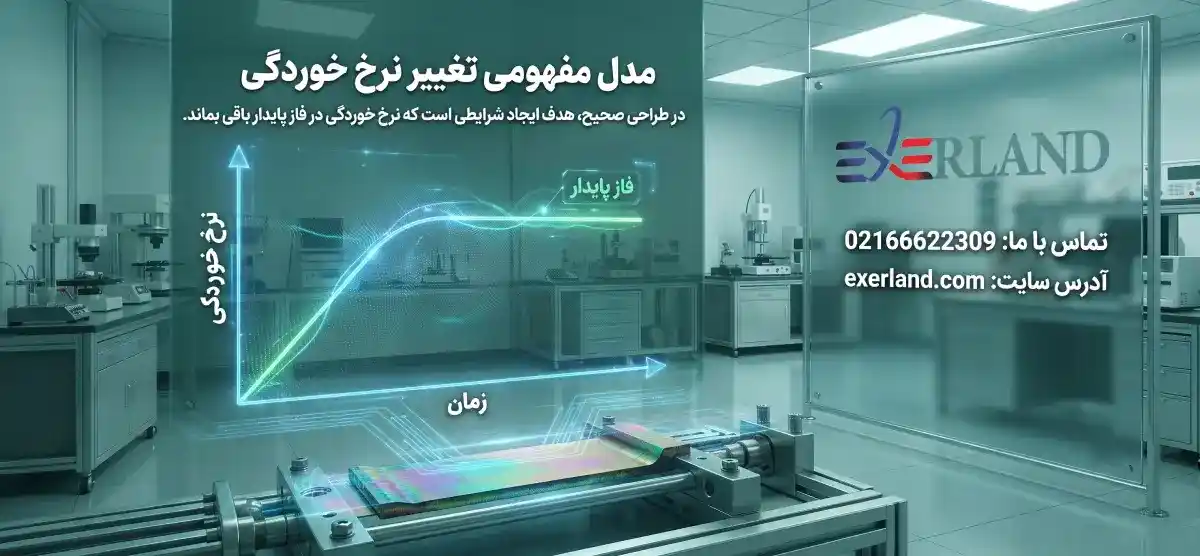

مدل مفهومی تغییر نرخ خوردگی

نرخ خوردگی
│\
│ \
│ \
│ \__
│ \____ زمان

در طراحی صحیح، هدف ایجاد شرایطی است که نرخ خوردگی در فاز پایدار باقی بماند.

رفتار خوردگی در مبدل حرارتی (تحلیل مهندسی)

پارامترهای کلیدی طراحی مبدل حرارتی در سیالات خورنده

برای طراحی صنعتی دقیق، باید مجموعه‌ای از پارامترها هم‌زمان تحلیل شوند:

دمای عملیاتی (Operating Temperature)
فشار کاری (Operating Pressure)
ترکیب شیمیایی سیال
مقدار یون‌های کلرید و سولفات
سرعت جریان (Velocity)
نوع خوردگی غالب
احتمال رسوب‌گذاری (Fouling)

در مبدل های حرارتی فین پلیت، به دلیل وجود صفحات و فین‌های نازک با سطح انتقال حرارت بالا، کنترل خوردگی و رسوب‌گذاری از اهمیت ویژه‌ای برخوردار است. همچنین غلظت یون‌های خورنده، دمای بهره‌برداری و سرعت جریان می‌توانند به‌طور مستقیم بر نرخ خوردگی، افت عملکرد حرارتی و طول عمر تجهیز تأثیر بگذارند؛ ازاین‌رو بررسی دقیق این پارامترها یکی از مراحل اساسی در طراحی و انتخاب مبدل محسوب می‌شود.

پارامترهای کلیدی طراحی مبدل حرارتی در سیالات خورنده

ضریب رسوب‌گذاری در طراحی مهندسی

رسوب‌گذاری (Fouling) یکی از مهم‌ترین عوامل کاهش راندمان مبدل‌های حرارتی در طول زمان محسوب می‌شود. این پدیده باعث افزایش مقاومت حرارتی، کاهش ضریب انتقال حرارت و در نهایت افت عملکرد سیستم می‌شود. به همین دلیل، در طراحی مهندسی مبدل‌ها، به‌ویژه مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) که یکی از پرکاربردترین انواع مبدل در صنایع نفت، گاز، پتروشیمی و فرآیندهای شیمیایی است، ضریب رسوب‌گذاری به‌عنوان یکی از پارامترهای اصلی طراحی در نظر گرفته می‌شود.

نام فرمول: مقاومت رسوب

Rf = 1 / hf

این مقدار در سیالات خورنده معمولاً بالاتر در نظر گرفته می‌شود تا افت عملکرد در طول زمان کنترل شود.

نکات طراحی مهندسی (Design Guidelines)

در طراحی واقعی صنعتی، رعایت نکات زیر ضروری است:

انتخاب ضریب ایمنی بالاتر از شرایط استاندارد
حذف Dead Zone در طراحی جریان
طراحی مسیرهای قابل شستشو (CIP)
کنترل سرعت جریان برای جلوگیری از خوردگی موضعی
استفاده از ترکیب متریال در نقاط بحرانی
بررسی هم‌زمان خوردگی + انتقال حرارت + رسوب

استانداردهای طراحی مبدل حرارتی در سیالات خورنده (ASME & TEMA)

در طراحی صنعتی، دو مرجع اصلی وجود دارد:

ASME Section VIII → طراحی مکانیکی تحت فشار
TEMA Standard → طراحی اختصاصی مبدل‌های حرارتی

جدول نقش استانداردها در طراحی

اهمیت در سیالات خورنده	وظیفه	استاندارد
جلوگیری از شکست مکانیکی	طراحی فشار و ضخامت	ASME VIII
کنترل جریان و رسوب	طراحی آرایش مبدل	TEMA
افزایش ایمنی عملیاتی	مبدل‌های پالایشگاهی	API 660

بیشتر بخوانید: چیلر: نقش، انواع و کاربردهای آن در سیستم های تهویه مطبوع و فرآیندی

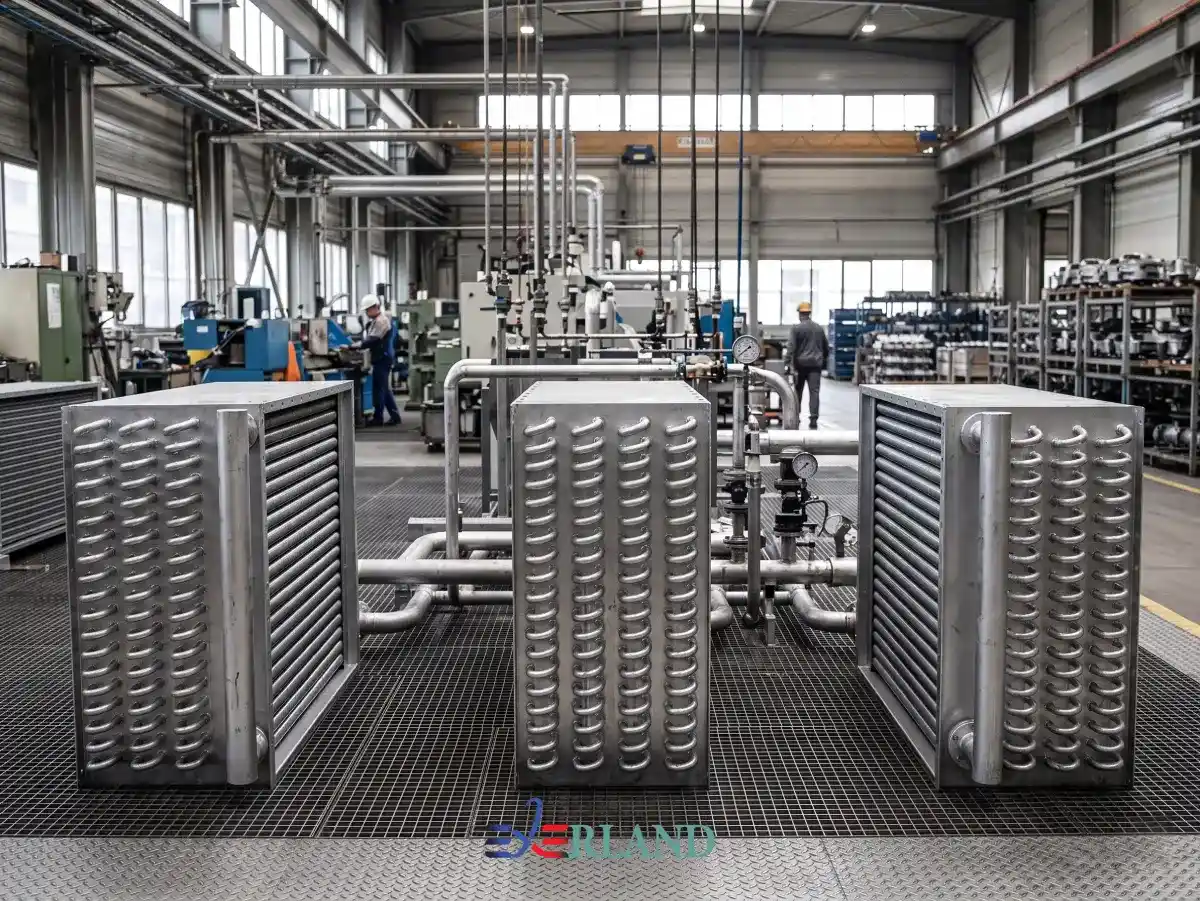

مفهوم Corrosion Allowance در طراحی واقعی

در محیط‌های خورنده، ضخامت واقعی تجهیزات باید بیشتر از مقدار محاسباتی باشد.

فرمول طراحی ضخامت نهایی

نام فرمول: ضخامت طراحی با خوردگی

t_design = t_required + CA

در پروژه‌های واقعی:

محیط معمولی → CA = 1 mm
محیط خورنده متوسط → CA = 2–3 mm
محیط شدید (اسیدی/کلریدی) → CA = 4–6 mm

مفهوم Corrosion Allowance در طراحی واقعی

روش NTU در طراحی مبدل‌های صنعتی

در برخی سیستم‌های انتقال حرارت، به‌ویژه زمانی که دماهای خروجی سیالات مشخص نیستند یا اختلاف دمای سیالات در طول مبدل تغییرات پیچیده‌ای دارد، استفاده از روش LMTD به‌تنهایی کافی نیست. در چنین شرایطی از روش NTU (Number of Transfer Units) برای تحلیل و طراحی مبدل‌های حرارتی استفاده می‌شود. این روش به‌ویژه در طراحی مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) که دارای راندمان حرارتی بالا و سطوح انتقال حرارت فشرده است، کاربرد گسترده‌ای دارد.

نام فرمول: عدد NTU

NTU = (U × A) / Cmin

تحلیل مهندسی:

افزایش NTU به معنی افزایش سطح انتقال حرارت است، اما در سیالات خورنده این افزایش باعث:

افزایش سطح در معرض خوردگی
افزایش هزینه ساخت
افزایش احتمال رسوب

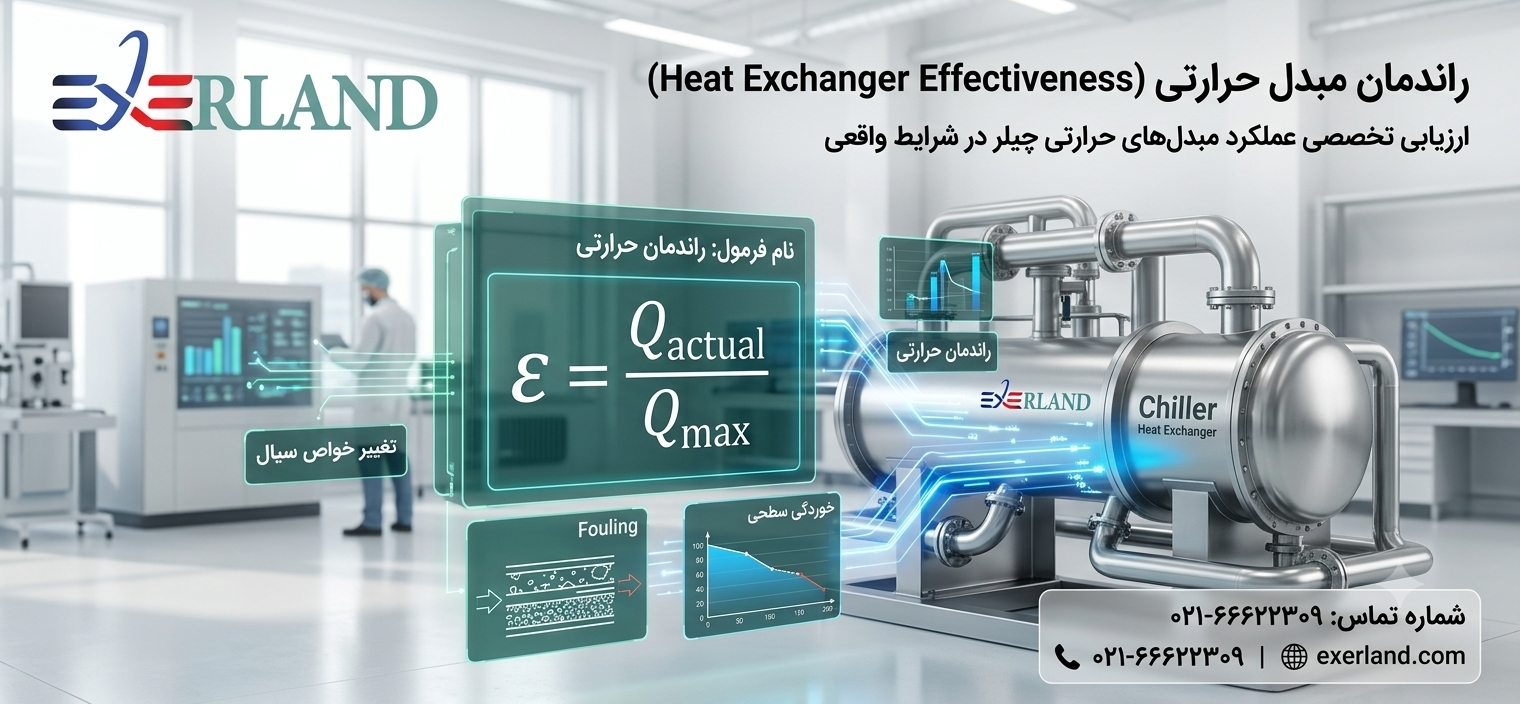

راندمان مبدل حرارتی (Heat Exchanger Effectiveness)

نام فرمول: راندمان حرارتی

ε = Q_actual / Q_max

راندمان حرارتی یکی از مهم‌ترین شاخص‌های ارزیابی عملکرد مبدل‌های حرارتی است و میزان توانایی مبدل در انتقال حرارت واقعی نسبت به حداکثر انتقال حرارت ممکن را نشان می‌دهد. این پارامتر در طراحی و بهره‌برداری از انواع مبدل‌ها، به‌ویژه مبدل حرارتی چیلر (Chiller Heat Exchanger) که نقش کلیدی در فرآیندهای سرمایشی و تهویه مطبوع ایفا می‌کند، اهمیت ویژه‌ای دارد.در طراحی صنعتی، راندمان واقعی همیشه کمتر از مقدار تئوری است، مخصوصاً در سیالات خورنده به دلیل:

Fouling
خوردگی سطحی
تغییر خواص سیال در طول زمان

تحلیل رسوب و اثر آن بر انتقال حرارت

رسوب (Fouling) یکی از مهم‌ترین عوامل افت عملکرد مبدل است.

فرمول مقاومت حرارتی رسوب

نام فرمول: مقاومت رسوب

Rf = 1 / hf

اثر کلی بر انتقال حرارت:

نام فرمول: ضریب کلی انتقال حرارت

1/U = 1/h1 + 1/h2 + Rf

نمودار رفتار افت راندمان در زمان

راندمان
│\
│ \
│ \
│ \
│ \____ زمان

این نمودار نشان می‌دهد که در سیالات خورنده، افت راندمان معمولاً غیرخطی و شتاب‌دار است.

طراحی مکانیکی پوسته مبدل (Shell Design)

در طراحی صنعتی، ضخامت پوسته یکی از مهم‌ترین پارامترهاست.

نام فرمول: ضخامت پوسته تحت فشار

t = (P × R) / (S × E - 0.6P)

جدول پارامترهای طراحی پوسته

تاثیر در طراحی	توضیح	پارامتر
تعیین ضخامت	فشار داخلی	P
افزایش تنش	شعاع	R
وابسته به متریال	تنش مجاز	S
کاهش ایمنی	راندمان جوش	E

بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی

طراحی لوله‌ها در سیالات خورنده (Tube Design)

لوله‌ها حساس‌ترین بخش مبدل هستند چون:

بیشترین تماس با سیال دارند
بیشترین نرخ خوردگی در آن‌ها رخ می‌دهد
تعمیر آن‌ها بسیار پرهزینه است

معیارهای طراحی لوله:

حداقل ضخامت + CA
انتخاب آلیاژ مقاوم (316L / Duplex / Titanium)
کنترل سرعت جریان

جدول سرعت مجاز سیالات خورنده

دلیل طراحی	سرعت پیشنهادی (m/s)	نوع سیال
جلوگیری از خوردگی موضعی	0.5 – 1.5	اسید قوی
کنترل رسوب	1 – 2	محلول نمکی
جلوگیری از جدایش فاز	2 – 3	سیال چندفازی

تحلیل طراحی انتخاب مبدل (Decision Matrix)

انتخاب نوع مبدل باید مهندسی و چندمعیاره باشد.

مارپیچی	صفحه‌ای	پوسته-لوله	وزن	معیار
بسیار بالا	بالا	متوسط	30%	مقاومت خوردگی
بالا	پایین	متوسط	20%	هزینه
بالا	بالا	متوسط	30%	راندمان
کم	متوسط	بالا	20%	تعمیرپذیری

نکات کلیدی طراحی صنعتی (Engineering Notes)

طراحی باید بر اساس Worst Case خوردگی انجام شود
Dead Zone مساوی با نقطه شروع خوردگی شدید است
تغییر دما مستقیماً نرخ خوردگی را افزایش می‌دهد
انتخاب متریال باید هم‌زمان مکانیکی + شیمیایی باشد
طراحی باید قابلیت بازرسی دوره‌ای داشته باشد (Inspection Friendly)

در طراحی مبدل‌های حرارتی صنعتی، رعایت ملاحظات عملیاتی و خوردگی نقش تعیین‌کننده‌ای در افزایش عمر تجهیز و حفظ راندمان دارد. این موضوع به‌ویژه در مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) اهمیت بیشتری پیدا می‌کند؛ زیرا این نوع مبدل به دلیل ساختار ماژولار، وجود صفحات نازک و استفاده از گسکت‌های آب‌بندی، نسبت به تغییرات شرایط فرآیندی و خوردگی حساس‌تر است.

ورود به طراحی واقعی (Real Engineering Design)

در این مرحله، طراحی مبدل حرارتی برای سیالات خورنده از سطح تئوری و نیمه‌تحلیلی خارج شده و واردقسمت سایزینگ واقعی (Thermal & Mechanical Sizing) می‌شود.

در پروژه‌های صنعتی، خروجی این قسمت چیزی است که مستقیماً وارد:

نقشه ساخت (Fabrication Drawing)
سفارش متریال (MTO)
و طراحی کارگاهی (Workshop Level Design)

می‌شود.

در اینجا هر میلی‌متر اهمیت دارد، چون کوچک‌ترین خطا می‌تواند منجر به:

افزایش خوردگی موضعی
افت شدید راندمان
یا حتی شکست تجهیز (Failure) شود

تعیین بار حرارتی واقعی (Heat Duty Calculation)

اولین و اساسی‌ترین مرحله در طراحی و سایزینگ، محاسبه دقیق بار حرارتی مورد نیاز در مبدل حرارتی (Heat Exchanger) است. این مقدار نشان می‌دهد چه میزان انرژی باید از یک سیال به سیال دیگر منتقل شود تا شرایط دمایی مطلوب فرآیند حاصل گردد.

نام فرمول: بار حرارتی

Q = m × Cp × ΔT

که در آن:

m = دبی جرمی سیال (kg/s)
Cp = ظرفیت حرارتی ویژه
ΔT = اختلاف دما

جدول تحلیل بار حرارتی در شرایط خورنده

اثر خوردگی	حساسیت به دما	Cp (تقریبی)	نوع سیال
شدید	بسیار بالا	پایین	اسیدها
بالا	متوسط	متوسط	محلول‌های نمکی
متوسط	متوسط	بالا	سیالات آلی

محاسبه سطح انتقال حرارت (Sizing واقعی)

بعد از تعیین Q، سطح لازم برای انتقال حرارت محاسبه می‌شود.

نام فرمول: سطح انتقال حرارت

A = Q / (U × ΔTlm)

نکته مهندسی مهم:

در سیالات خورنده، مقدار U نباید تئوری در نظر گرفته شود، بلکه باید:

Fouling لحاظ شود
Corrosion Layer لحاظ شود
Aging Factor در نظر گرفته شود

اصلاح ضریب کلی انتقال حرارت در محیط خورنده

نام فرمول: ضریب اصلاح شده انتقال حرارت

1/U_actual = 1/U_clean + Rf + Rc

که در آن:

Rf = رسوب
Rc = مقاومت ناشی از خوردگی سطحی

تعیین LMTD واقعی در طراحی صنعتی

نام فرمول: اختلاف دمای میانگین لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

نکته مهم:

در سیالات خورنده، ΔTlm باید اصلاح شود چون:

تغییر فاز موضعی رخ می‌دهد
ویسکوزیته تغییر می‌کند
و نرخ خوردگی تابع دماست

در طراحی مبدل های حرارتی، محاسبه اختلاف دمای میانگین لگاریتمی (LMTD) یکی از مراحل کلیدی برای تعیین نیروی محرکه انتقال حرارت است. این پارامتر به‌ویژه در تجهیزاتی مانند کندانسور چیلر (Chiller Condenser) نقش بسیار مهمی در تحلیل عملکرد حرارتی و تعیین سطح انتقال حرارت دارد.

تعیین تعداد پاس‌ها (Pass Arrangement)

در طراحی واقعی، تعداد پاس‌ها نقش مهمی در:

کنترل سرعت
جلوگیری از رسوب
و کنترل خوردگی موضعی دارد

جدول انتخاب تعداد پاس‌ها

تعداد پاس پیشنهادی	نوع سیال خورنده
1–2 پاس	اسید قوی
2–4 پاس	محلول نمکی
4–6 پاس	سیالات تمیز

طراحی لوله‌ها (Tube Sizing واقعی)

فرمول سطح انتقال حرارت لوله‌ها

نام فرمول: سطح لوله

A = π × D × L × N

که:

D = قطر لوله
L = طول لوله
N = تعداد لوله‌ها

جدول انتخاب قطر لوله در محیط خورنده

دلیل انتخاب	قطر لوله (inch)	نوع سیال
کاهش رسوب	0.5 – 0.75	خورنده شدید
تعادل افت فشار	0.75 – 1	خورنده متوسط
افزایش ظرفیت	1 – 1.5	سیال تمیز

تحلیل سرعت جریان و خوردگی (Erosion-Corrosion Control)

نام فرمول: سرعت جریان

v = Q / A_flow

نکته مهندسی:

اگر سرعت بیش از حد باشد:

erosion افزایش می‌یابد
لایه محافظ سطح از بین می‌رود
نرخ خوردگی چند برابر می‌شود

نمودار رفتار سرعت و خوردگی

خوردگی
│ /
│ /
│ /
│ /
│__/________ سرعت

تعیین ضخامت واقعی لوله (Tube Thickness Design)

تعیین ضخامت واقعی جداره در طراحی مبدل‌های حرارتی یکی از مراحل حیاتی در تضمین ایمنی مکانیکی و عمر بهره‌برداری تجهیز است. این پارامتر به‌ویژه در سیستم‌های تحت فشار و سیالات خورنده اهمیت بیشتری پیدا می‌کند. در طراحی برخی تجهیزات فشرده مانند مبدل حرارتی صفحه‌ای لحیمی (Plate Heat Exchanger)، اگرچه مفهوم «ضخامت لوله» مستقیماً به صفحات انتقال حرارت تعمیم داده می‌شود، اما اصل محاسباتی بر پایه مقاومت مکانیکی در برابر فشار داخلی و شرایط خوردگی استوار است.

نام فرمول: ضخامت لوله

t = (P × D) / (2 × S × E) + CA

جدول طراحی ضخامت در محیط خورنده

ضخامت پیشنهادی	شرایط کاری
استاندارد	عادی
+20% افزایش	خورنده متوسط
+40% تا +80% افزایش	خورنده شدید

تحلیل افت فشار (Pressure Drop)

تحلیل افت فشار یکی از مراحل کلیدی در طراحی مبدل‌های حرارتی است، زیرا علاوه بر تأثیر مستقیم بر عملکرد فرآیند، بر مصرف انرژی تجهیزات جانبی نظیر پمپ‌ها و فن‌ها نیز اثرگذار است. این موضوع در طراحی مبدل حرارتی هواخنک عمودی (Vertical Air Cooled Heat Exchanger) اهمیت ویژه‌ای دارد؛ زیرا جریان سیال در داخل لوله‌ها و جریان هوا در اطراف سطوح فین‌دار باید به‌گونه‌ای طراحی شوند که ضمن دستیابی به انتقال حرارت مطلوب، افت فشار در محدوده قابل‌قبول باقی بماند.

نام فرمول: افت فشار

ΔP ∝ (L × v²) / D

نکته مهندسی:

در سیالات خورنده، افت فشار فقط هیدرولیکی نیست:

ویسکوزیته تغییر می‌کند
رسوب سطحی جریان را محدود می‌کند
خوردگی باعث زبری سطح می‌شود

انتخاب نهایی هندسه مبدل

در این مرحله، انتخاب نهایی بر اساس سه عامل انجام می‌شود:

راندمان حرارتی
مقاومت خوردگی
قابلیت ساخت

ماتریس نهایی انتخاب

ساخت	راندمان	امتیاز خوردگی	گزینه
عالی	متوسط	متوسط	Shell & Tube
متوسط	بالا	بالا	Plate
پیچیده	بالا	بسیار بالا	Spiral

بیشتر بخوانید: طراحی، انتخاب و بهینه‌سازی اواپراتور Shell & Tube در سیستم‌های چیلر صنعتی

از طراحی تا اطمینان عملکرد (Reliability Engineering)

در این مرحله، طراحی مبدل حرارتی برای سیالات خورنده از سطح “طراحی و سایزینگ” عبور کرده و وارد حوزه اعتمادپذیری (Reliability)، ایمنی (Safety) و تحلیل شکست (Failure Analysis) می‌شود.

در صنعت واقعی، حتی اگر طراحی حرارتی درست باشد، بدون در نظر گرفتن:

تست‌های استاندارد
مکانیزم‌های شکست
و شرایط بهره‌برداری واقعی

هیچ تجهیزی قابل تأیید نهایی نیست.

تحلیل شکست در مبدل حرارتی برای سیالات خورنده

انواع شکست‌های رایج (Failure Modes)

در محیط‌های خورنده، شکست معمولاً تدریجی و غیرخطی است.

1. خوردگی یکنواخت (Uniform Corrosion)

کاهش تدریجی ضخامت در کل سطح.

2. خوردگی حفره‌ای (Pitting Corrosion)

ایجاد حفره‌های موضعی بسیار خطرناک.

3. خوردگی تنشی (SCC)

ترکیب تنش مکانیکی + محیط خورنده.

4. ترک حرارتی (Thermal Fatigue)

ناشی از سیکل‌های دمایی متناوب.

در مبدل های حرارتی لوله ای مورد استفاده در محیط‌های خورنده، خوردگی یکنواخت، خوردگی حفره‌ای، خوردگی تنشی و خستگی حرارتی از مهم‌ترین مکانیزم‌های شکست محسوب می‌شوند. انتخاب صحیح جنس لوله‌ها و پوسته، کنترل شرایط عملیاتی، استفاده از پوشش‌های محافظ و انجام بازرسی‌های دوره‌ای می‌تواند نقش مؤثری در کاهش احتمال وقوع این شکست‌ها و افزایش عمر مفید تجهیز داشته باشد.

نمودار رفتار تخریب تجهیز در زمان

تخریب
│ *
│ *
│ *
│ *
│*________________ زمان

در سیالات خورنده، شکست معمولاً در مرحله آخر به‌صورت ناگهانی (Sudden Failure) اتفاق می‌افتد.

تست‌های استاندارد مبدل حرارتی (Industrial Testing)

1. Hydrostatic Test (هیدروتست)

نام فرمول: فشار تست هیدرواستاتیک

P_test = 1.5 × P_design

هدف:

بررسی نشتی
کنترل استحکام بدنه
شناسایی ضعف‌های جوش

2. Non-Destructive Testing (NDT)

روش‌های اصلی:

UT (Ultrasonic Testing)
RT (Radiographic Testing)
PT (Penetrant Testing)

تست‌های استاندارد در تجهیزات حرارتی و برودتی، ضامن عملکرد ایمن و طول عمر دستگاه هستند؛ این موضوع در چیلر تراکمی آب خنک که دارای اجزای حساسی مانند اواپراتور و کندانسور (غالباً از نوع پوسته و لوله) است، اهمیت دوچندان دارد. برای اطمینان از عدم نشتی مبرد و تحمل فشارهای عملیاتی، انجام تست هیدرواستاتیک با فشاری معادل ۱.۵ برابر فشار طراحی (

P_{test} = 1.5 \times P_{design}

) بر روی مبدل‌های چیلر ضروری است. علاوه بر این، استفاده از روش‌های آزمون غیرمخرب (NDT) مانند تست التراسونیک (UT) و رادیوگرافی (RT) برای بررسی سلامت جوش‌ها و ضخامت لوله‌ها، از بروز حوادث ناگهانی و توقف فرآیند سرمایش در چیلر تراکمی آب خنک جلوگیری می‌کند.

جدول انتخاب روش NDT

حساسیت به خوردگی	کاربرد	روش
بسیار بالا	ضخامت‌سنجی	UT
بالا	بررسی جوش	RT
متوسط	ترک سطحی	PT

استانداردهای بهره‌برداری ایمن (Safe Operation Standards)

در سیالات خورنده، بهره‌برداری فقط مکانیکی نیست، بلکه شیمیایی + حرارتی + زمان‌محور است.

نکات کلیدی بهره‌برداری:

کنترل دائم pH سیال
پایش دمای لحظه‌ای (Online Monitoring)
جلوگیری از شوک حرارتی
شستشوی دوره‌ای (CIP / Chemical Cleaning)

در محیط های خورنده، بهره‌برداری ایمن از مبدل‌های حرارتی ابعادی فراتر از ملاحظات صرفاً مکانیکی یافته و شامل جنبه‌های شیمیایی، حرارتی و زمانی می‌شود. نکاتی کلیدی مانند کنترل مداوم pH سیال، پایش آنلاین دما، جلوگیری از شوک‌های حرارتی ناگهانی و انجام شستشوی دوره‌ای (CIP) برای حذف رسوبات و مواد خورنده، همگی به حفظ عملکرد صحیح و افزایش طول عمر تجهیز کمک می‌کنند. مبدل حرارتی چند لوله ای (Multi-tubular heat exchanger)، که شامل انواع مختلفی از جمله مبدل‌های پوسته و لوله می‌شود، نیازمند رعایت دقیق این استانداردها است تا راندمان انتقال حرارت حفظ شده و از تخریب زودرس لوله‌ها و بدنه در اثر خوردگی و فرسایش جلوگیری گردد.

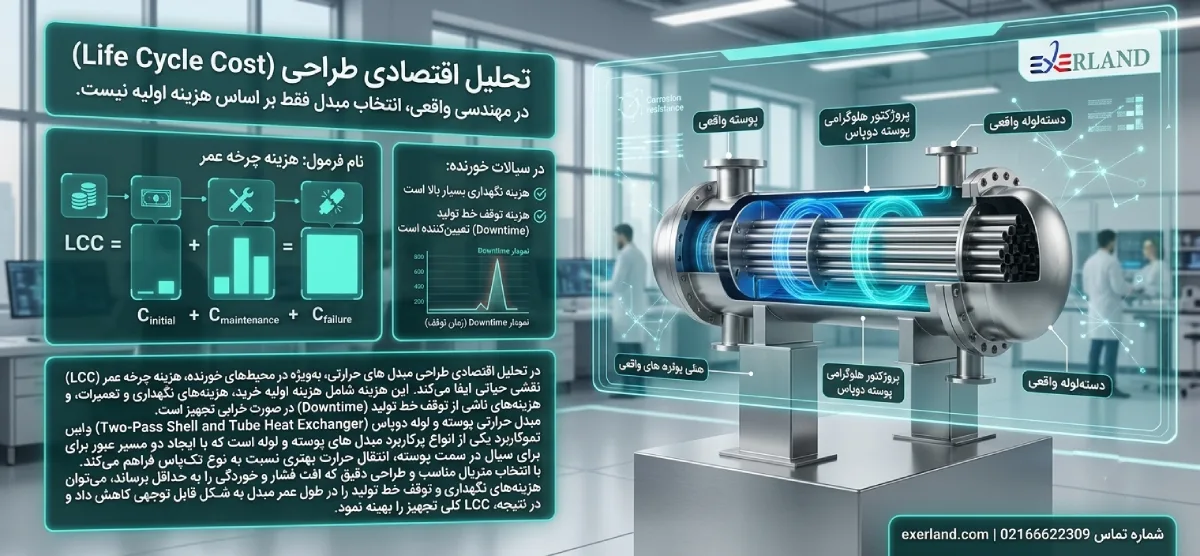

تحلیل اقتصادی طراحی (Life Cycle Cost)

در مهندسی واقعی، انتخاب مبدل فقط بر اساس هزینه اولیه نیست.

فرمول هزینه چرخه عمر

نام فرمول: هزینه چرخه عمر

LCC = C_initial + C_maintenance + C_failure

در سیالات خورنده:

هزینه نگهداری بسیار بالا است
هزینه توقف خط تولید (Downtime) تعیین‌کننده است

در تحلیل اقتصادی طراحی مبدل های حرارتی، به‌ویژه در محیط‌های خورنده، هزینه چرخه عمر (LCC) نقشی حیاتی ایفا می‌کند. این هزینه شامل هزینه اولیه خرید، هزینه‌های نگهداری و تعمیرات، و هزینه‌های ناشی از توقف خط تولید (Downtime) در صورت خرابی تجهیز است. مبدل حرارتی پوسته و لوله دوپاس (Two-Pass Shell and Tube Heat Exchanger) یکی از انواع پرکاربرد مبدل های پوسته و لوله است که با ایجاد دو مسیر عبور برای سیال در سمت پوسته، انتقال حرارت بهتری نسبت به نوع تک‌پاس فراهم می‌کند. با انتخاب متریال مناسب و طراحی دقیق که افت فشار و خوردگی را به حداقل برساند، می‌توان هزینه‌های نگهداری و توقف خط تولید را در طول عمر مبدل به شکل قابل توجهی کاهش داد و در نتیجه، LCC کلی تجهیز را بهینه نمود.

سوالات تخصصی طراحی مبدل حرارتی برای سیالات خورنده FAQ

✅ مبدل حرارتی مناسب سیالات خورنده چیست و چه تفاوتی با مبدل‌های معمولی دارد؟ ▼

مبدل حرارتی برای سیالات خورنده تجهیزی است که برای انتقال حرارت در شرایطی طراحی می‌شود که سیال دارای خاصیت خورندگی شیمیایی باشد. در این شرایط، انتخاب متریال، نوع ساختار مبدل و روش‌های محافظت از سطح اهمیت بسیار بالایی دارند.

در مقایسه با مبدل‌های معمولی، در این نوع طراحی موارد زیر اهمیت بیشتری دارند:

انتخاب آلیاژهای مقاوم به خوردگی
کنترل سرعت جریان برای جلوگیری از خوردگی سایشی
در نظر گرفتن ضریب خوردگی در طراحی طول عمر
استفاده از پوشش‌های محافظ یا متریال‌های خاص
این ملاحظات باعث افزایش عمر تجهیزات و کاهش هزینه‌های تعمیر و توقف فرآیند می‌شود.

✅ چرا طراحی مبدل حرارتی برای سیالات خورنده چالش‌برانگیز است؟ ▼

سیالات خورنده می‌توانند باعث تخریب تدریجی سطح فلز، کاهش ضخامت دیواره و در نهایت نشتی یا شکست تجهیز شوند. در طراحی چنین مبدل‌هایی باید سه عامل به طور همزمان بررسی شود:

مقاومت به خوردگی
کارایی انتقال حرارت
هزینه اقتصادی
افزایش مقاومت خوردگی معمولاً با افزایش هزینه مواد یا کاهش هدایت حرارتی همراه است، بنابراین طراحی بهینه نیازمند تحلیل دقیق مهندسی است.

✅ چگونه بهترین متریال برای مبدل حرارتی در سیالات خورنده انتخاب می‌شود؟ ▼

انتخاب متریال یک فرایند چندوجهی است و باید با در نظر گرفتن عوامل زیر صورت گیرد:

مقاومت به خوردگی: اولین و مهم‌ترین فاکتور، بررسی جداول مقاومت به خوردگی برای سیال خاص در شرایط عملیاتی (دما، فشار).
خواص انتقال حرارت: متریال باید هدایت حرارتی مناسبی داشته باشد.
استحکام مکانیکی: مقاومت در برابر فشار و تنش‌های عملیاتی.
قابلیت ساخت: سهولت در ماشین‌کاری، جوشکاری و فرم‌دهی.
هزینه: تعادل بین هزینه اولیه خرید و هزینه‌های بلندمدت نگهداری و طول عمر.
متریال‌های رایج شامل فولادهای ضدزنگ (Stainless Steel)، آلیاژهای نیکل (Hastelloy, Inconel)، تیتانیوم، زیرکونیوم و حتی مبدل‌های با روکش پلیمری یا سرامیکی هستند.

✅ چگونه نرخ خوردگی در طراحی مبدل حرارتی در نظر گرفته می‌شود؟ ▼

برای جلوگیری از خرابی زودهنگام تجهیزات، معمولاً ضخامت اضافی برای جبران خوردگی در نظر گرفته می‌شود که به آن Corrosion Allowance گفته می‌شود.

t_total = t_design + t_corrosion
در این رابطه:

t_total ضخامت نهایی دیواره
t_design ضخامت مورد نیاز برای تحمل فشار
t_corrosion ضخامت اضافه برای جبران خوردگی
این مقدار بر اساس داده‌های تجربی و استانداردهای صنعتی تعیین می‌شود.

✅ کدام متریال‌ها بیشترین مقاومت را در برابر سیالات خورنده دارند؟ ▼

برخی از مواد متداول در طراحی مبدل‌های مقاوم به خوردگی عبارت‌اند از:

تیتانیوم (Titanium)
آلیاژهای نیکل مانند Hastelloy
استنلس استیل‌های خاص مانند 316L
آلیاژهای دوبلکس
مواد غیرفلزی مانند گرافیت
انتخاب نهایی به نوع سیال، دما و محدودیت‌های اقتصادی بستگی دارد.

✅ مبدل‌های حرارتی تیتانیومی چه کاربردهایی دارند؟ ▼

تیتانیوم مقاومت فوق‌العاده‌ای در برابر خوردگی در محیط‌های اکسید کننده، آب دریا و محلول‌های کلراید دارد. این ویژگی آن را به گزینه‌ای ایده‌آل برای:

مبدل‌های خنک‌کننده با آب دریا
فرآیندهای شیمیایی حاوی کلراید
صنایع نفت و گاز فراساحلی
تبدیل کرده است. اگرچه تیتانیوم گران‌تر است، اما طول عمر بالا و نیاز به حداقل نگهداری، آن را در برخی کاربردها اقتصادی می‌سازد.

✅ خوردگی چه تأثیری بر عملکرد حرارتی مبدل دارد؟ ▼

خوردگی می‌تواند باعث ایجاد زبری سطح و تشکیل لایه‌های اکسیدی شود. این پدیده‌ها مقاومت حرارتی را افزایش داده و انتقال حرارت را کاهش می‌دهند.

در نتیجه:

راندمان مبدل کاهش می‌یابد
مصرف انرژی افزایش می‌یابد
نیاز به تعمیرات بیشتر می‌شود
به همین دلیل پایش خوردگی در بهره‌برداری اهمیت زیادی دارد.

✅ چه نوع مبدل حرارتی برای سیالات بسیار خورنده مناسب‌تر است؟ ▼

برای سیالات با خورندگی بالا معمولاً از انواع زیر استفاده می‌شود:

مبدل حرارتی لوله‌ای با آلیاژ مقاوم
مبدل صفحه‌ای با صفحات تیتانیومی
مبدل‌های گرافیتی
مبدل‌های پوشش‌دار (lined heat exchangers)
انتخاب نوع مبدل به دبی، فشار و نوع فرآیند بستگی دارد.

✅ چگونه سرعت جریان بر خوردگی و انتقال حرارت تأثیر می‌گذارد؟ ▼

سرعت جریان یکی از پارامترهای مهم در طراحی است.

افزایش سرعت جریان باعث:

افزایش انتقال حرارت
افزایش عدد رینولدز
افزایش احتمال خوردگی سایشی
عدد رینولدز به صورت زیر تعریف می‌شود:

Re = (ρ × V × D) / μ
طراحان باید سرعت جریان را در محدوده‌ای انتخاب کنند که هم انتقال حرارت مناسب باشد و هم خوردگی کنترل شود.

✅ چگونه افت فشار در مبدل حرارتی سیالات خورنده محاسبه می‌شود؟ ▼

افت فشار در طراحی هیدرولیکی مبدل نقش مهمی دارد زیرا به طور مستقیم بر مصرف انرژی پمپ اثر می‌گذارد.

ΔP = f × (L/D) × (ρV²/2)
در این رابطه:

f ضریب اصطکاک
L طول لوله
D قطر لوله
ρ چگالی سیال
V سرعت جریان
افزایش افت فشار می‌تواند هزینه عملیاتی سیستم را افزایش دهد.

✅ چه روش‌هایی برای محافظت از مبدل حرارتی در برابر خوردگی وجود دارد؟ ▼

برای افزایش عمر تجهیزات از روش‌های مختلفی استفاده می‌شود:

انتخاب آلیاژهای مقاوم
استفاده از پوشش‌های محافظ
کنترل pH سیال
استفاده از بازدارنده‌های خوردگی
طراحی مناسب سرعت جریان
ترکیب این روش‌ها می‌تواند به طور قابل توجهی طول عمر مبدل را افزایش دهد.

✅ چگونه می‌توان عمر مفید مبدل حرارتی در محیط‌های خورنده را افزایش داد؟ ▼

چند اقدام کلیدی در این زمینه عبارت‌اند از:

انتخاب صحیح متریال در مرحله طراحی
پایش منظم خوردگی
تمیزکاری دوره‌ای مبدل
جلوگیری از تشکیل رسوبات
کنترل شرایط عملیاتی
اجرای این اقدامات می‌تواند هزینه‌های نگهداری را کاهش دهد.

✅ نقش رسوب‌گذاری در عملکرد مبدل‌های در تماس با سیالات خورنده چیست؟ ▼

در بسیاری از فرآیندها، علاوه بر خوردگی، رسوبات نیز روی سطح لوله‌ها تشکیل می‌شوند. این رسوبات مقاومت حرارتی را افزایش می‌دهند.

1/U = (1/h_i) + R_f + (1/h_o)
که در آن:

R_f مقاومت ناشی از رسوب
h_i و h_o ضرایب انتقال حرارت
رسوب‌گذاری می‌تواند راندمان مبدل را به طور قابل توجهی کاهش دهد.

✅ چگونه می‌توان طراحی مبدل حرارتی برای سیالات خورنده را بهینه کرد؟ ▼

طراحی بهینه باید سه عامل اصلی را متعادل کند:

مقاومت به خوردگی
انتقال حرارت مؤثر
هزینه ساخت و نگهداری
در پروژه‌های صنعتی معمولاً از شبیه‌سازی‌های عددی و نرم‌افزارهای مهندسی برای انتخاب بهترین طراحی استفاده می‌شود.

✅ هنگام خرید مبدل حرارتی برای سیالات خورنده به چه نکاتی باید توجه کرد؟ ▼

انتخاب مبدل مناسب باید بر اساس مشخصات دقیق فرآیند انجام شود، از جمله:

نوع سیال و میزان خورندگی
دمای عملیاتی
فشار سیستم
دبی جریان
جنس مبدل و استانداردهای ساخت
در بسیاری از پروژه‌های صنعتی، همکاری با تأمین‌کننده متخصص در طراحی مبدل‌های مقاوم به خوردگی می‌تواند از هزینه‌های تعمیرات و توقف تولید جلوگیری کند.

طراحی مبدل حرارتی برای سیالات خورنده

چرا طراحی مبدل حرارتی در سیالات خورنده یک مسئله بحرانی است؟

تعریف دقیق مبدل حرارتی در محیط خورنده

دسته‌بندی مهندسی مبدل‌های حرارتی در سیالات خورنده

جدول مقایسه عملکردی مبدل‌ها در محیط خورنده

انتخاب متریال در طراحی مبدل حرارتی برای سیالات خورنده

متریال‌های استاندارد صنعتی:

مقایسه نرخ خوردگی نسبی متریال‌ها

مبانی محاسباتی در طراحی مبدل حرارتی

معادله اصلی طراحی حرارتی

اختلاف دمای میانگین لگاریتمی (LMTD)

رفتار خوردگی در مبدل حرارتی (تحلیل مهندسی)

مدل مفهومی تغییر نرخ خوردگی

پارامترهای کلیدی طراحی مبدل حرارتی در سیالات خورنده

ضریب رسوب‌گذاری در طراحی مهندسی

نکات طراحی مهندسی (Design Guidelines)

استانداردهای طراحی مبدل حرارتی در سیالات خورنده (ASME & TEMA)

جدول نقش استانداردها در طراحی

مفهوم Corrosion Allowance در طراحی واقعی

فرمول طراحی ضخامت نهایی

روش NTU در طراحی مبدل‌های صنعتی

تحلیل مهندسی:

راندمان مبدل حرارتی (Heat Exchanger Effectiveness)

تحلیل رسوب و اثر آن بر انتقال حرارت

فرمول مقاومت حرارتی رسوب

اثر کلی بر انتقال حرارت:

نمودار رفتار افت راندمان در زمان

طراحی مکانیکی پوسته مبدل (Shell Design)

جدول پارامترهای طراحی پوسته

طراحی لوله‌ها در سیالات خورنده (Tube Design)

معیارهای طراحی لوله:

جدول سرعت مجاز سیالات خورنده

تحلیل طراحی انتخاب مبدل (Decision Matrix)

نکات کلیدی طراحی صنعتی (Engineering Notes)

ورود به طراحی واقعی (Real Engineering Design)

تعیین بار حرارتی واقعی (Heat Duty Calculation)

جدول تحلیل بار حرارتی در شرایط خورنده

محاسبه سطح انتقال حرارت (Sizing واقعی)

نکته مهندسی مهم:

اصلاح ضریب کلی انتقال حرارت در محیط خورنده

تعیین LMTD واقعی در طراحی صنعتی

نکته مهم:

تعیین تعداد پاس‌ها (Pass Arrangement)

جدول انتخاب تعداد پاس‌ها

طراحی لوله‌ها (Tube Sizing واقعی)

فرمول سطح انتقال حرارت لوله‌ها

جدول انتخاب قطر لوله در محیط خورنده

تحلیل سرعت جریان و خوردگی (Erosion-Corrosion Control)

نکته مهندسی:

نمودار رفتار سرعت و خوردگی

تعیین ضخامت واقعی لوله (Tube Thickness Design)

جدول طراحی ضخامت در محیط خورنده

تحلیل افت فشار (Pressure Drop)

نکته مهندسی:

انتخاب نهایی هندسه مبدل

ماتریس نهایی انتخاب

از طراحی تا اطمینان عملکرد (Reliability Engineering)

تحلیل شکست در مبدل حرارتی برای سیالات خورنده

انواع شکست‌های رایج (Failure Modes)

نمودار رفتار تخریب تجهیز در زمان

تست‌های استاندارد مبدل حرارتی (Industrial Testing)

1. Hydrostatic Test (هیدروتست)

2. Non-Destructive Testing (NDT)

جدول انتخاب روش NDT

استانداردهای بهره‌برداری ایمن (Safe Operation Standards)

نکات کلیدی بهره‌برداری:

تحلیل اقتصادی طراحی (Life Cycle Cost)

فرمول هزینه چرخه عمر

سوالات تخصصی طراحی مبدل حرارتی برای سیالات خورنده FAQ

تیم مهندسی اکسرژی

مطالب مرتبط پیشنهادی

طراحی و انتخاب اواپراتور پوسته و لوله؛ راهنمای جامع مهندسی و بهینه‌سازی

محاسبه ظرفیت حرارتی مبدل حرارتی | راهنمای کامل طراحی و انتخاب ظرفیت تجهیزات انتقال حرارت

راهنمای انتخاب جنس مبدل حرارتی؛ مقایسه استیل، کربن استیل، تیتانیوم و آلیاژهای مسی

این مطلب برایتان مفید بود؟
