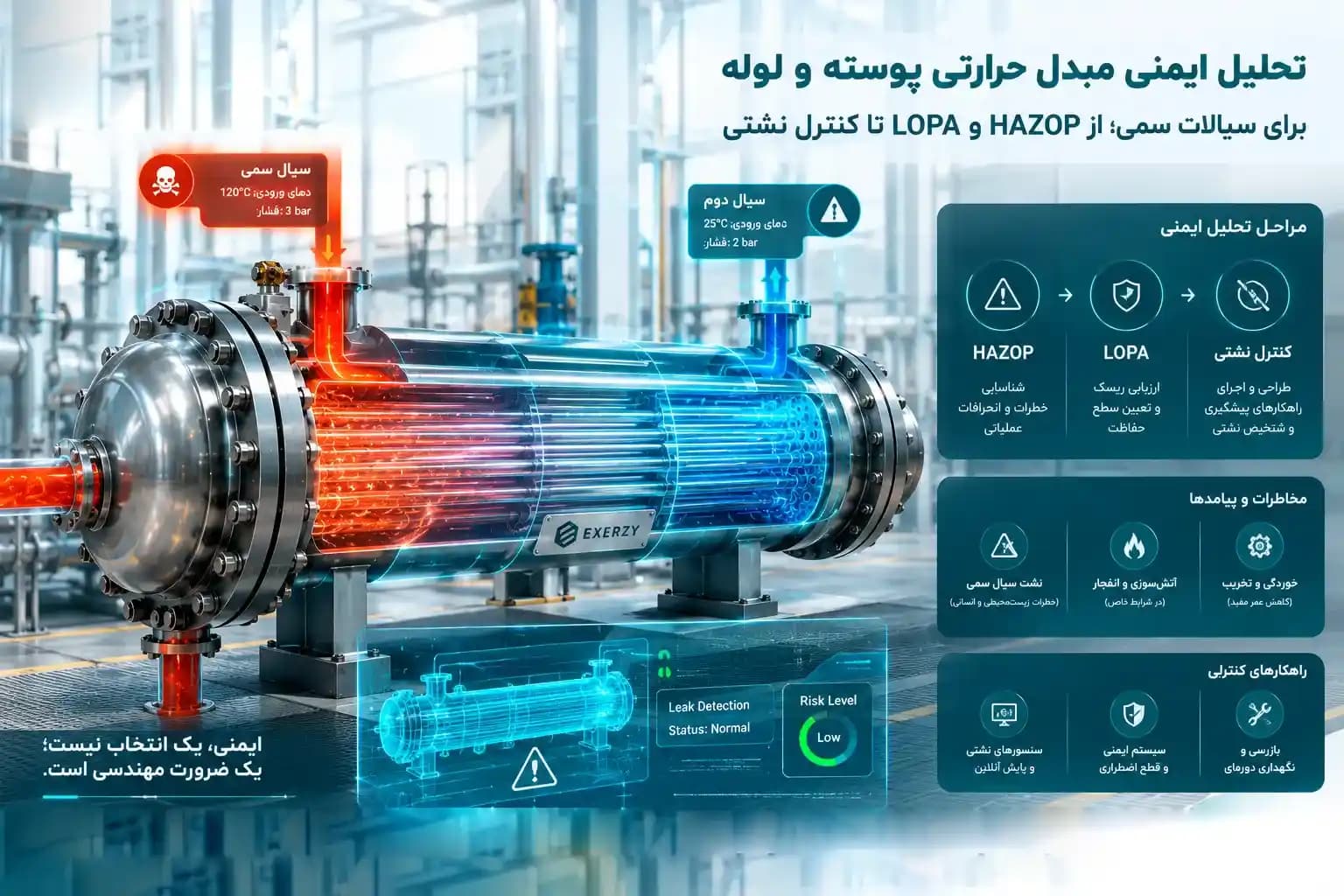

تحلیل ایمنی مبدل حرارتی پوسته و لوله برای سیالات سمی؛ از HAZOP و LOPA تا کنترل نشتی

در مبدل حرارتی پوسته و لوله که یکی از سیالات آن سمی، خورنده، قابل اشتعال یا تحت فشار بالا است، طراحی تجهیز تنها به محاسبات انتقال حرارت محدود نمی‌شود. جلوگیری از نشت و اختلاط دو سیال، کنترل فشار، انتخاب متریال، طراحی تیوب‌شیت، کیفیت اتصالات و جوشکاری، کنترل خوردگی و پایش وضعیت تجهیز از مهم‌ترین ملاحظات طراحی ایمن هستند.

در این شرایط، انتخاب نوع مبدل باید بر اساس شرایط واقعی فرآیند، فشار و دمای طراحی، خواص سیالات، سطح خطر و الزامات ایمنی انجام شود. روش‌هایی مانند HAZOP و LOPA نیز برای شناسایی سناریوهای خرابی و بررسی لایه‌های حفاظتی مورد استفاده قرار می‌گیرند.

اگر هدف شما بررسی مشخصات فنی، کاربردها و انتخاب یک مبدل حرارتی پوسته و لوله متناسب با شرایط پروژه است، می‌توانید مشخصات و راهکارهای ساخت این تجهیز را در صفحه تخصصی مبدل حرارتی پوسته و لوله بررسی کنید.

اهمیت ایمنی فرآیند در مبدل حرارتی پوسته و لوله

 در صنایع فرآیندی مانند نفت، گاز، پتروشیمی و صنایع شیمیایی، مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) یکی از تجهیزات حیاتی برای انتقال حرارت بین دو سیال است. اما زمانی که یکی از سیالات سمی، خورنده یا قابل اشتعال باشد، طراحی از حالت صرفاً حرارتی خارج شده و وارد حوزه‌ای بسیار حساس به نام ایمنی فرآیند (Process Safety) می‌شود.

در چنین شرایطی، هدف دیگر فقط انتقال حرارت نیست، بلکه جلوگیری از وقوع حوادثی مانند:

• نشت مواد سمی به محیط
• انفجار ناشی از افزایش فشار
• آلودگی گسترده صنعتی
• آسیب به نیروی انسانی و تجهیزات

می‌باشد.

بنابراین طراحی مبدل حرارتی در این شرایط باید بر پایه اصول مهندسی ایمنی و تحلیل ریسک انجام شود، نه فقط محاسبات حرارتی.در بسیاری از فرآیندهای صنعتی که کنترل دقیق دما و جلوگیری از انتشار سیالات خطرناک اهمیت بالایی دارد. این ویژگی در واحدهای نفت، گاز و پتروشیمی که ایمنی فرآیند در اولویت قرار دارد، نقش مهمی در کاهش تنش‌های حرارتی و افزایش قابلیت اطمینان تجهیزات ایفا می‌کند.

  انتخاب بین مبدل‌های پوسته و لوله و صفحه‌ای به فشار و دمای کاری، نوع سیال، الزامات بهداشتی، قابلیت تعمیر و نگهداری و محدودیت‌های طراحی بستگی دارد. برای مقایسه این دو فناوری، مقایسه بین مبدل حرارتی صفحه‌ ای و پوسته و لوله را ببینید.

ایمنی فرآیند (Process Safety) در مبدل حرارتی پوسته و لوله چیست؟

 تعریف ایمنی فرآیند

ایمنی فرآیند مجموعه‌ای از اصول، روش‌ها و استانداردهاست که برای کنترل خطرات ناشی از فرآیندهای صنعتی به کار می‌رود.

  تعریف Process Safety

 یعنی مدیریت سیستماتیک خطرات فرآیندی با هدف جلوگیری از حوادث بزرگ صنعتی.

Process Safety = مدیریت سیستماتیک خطرات فرآیندی برای جلوگیری از حوادث بزرگ صنعتی

در این تعریف، تمرکز اصلی بر “سیستم” است نه فرد. یعنی حتی اگر اپراتور خطا کند، سیستم باید به‌گونه‌ای طراحی شده باشد که حادثه رخ ندهد.

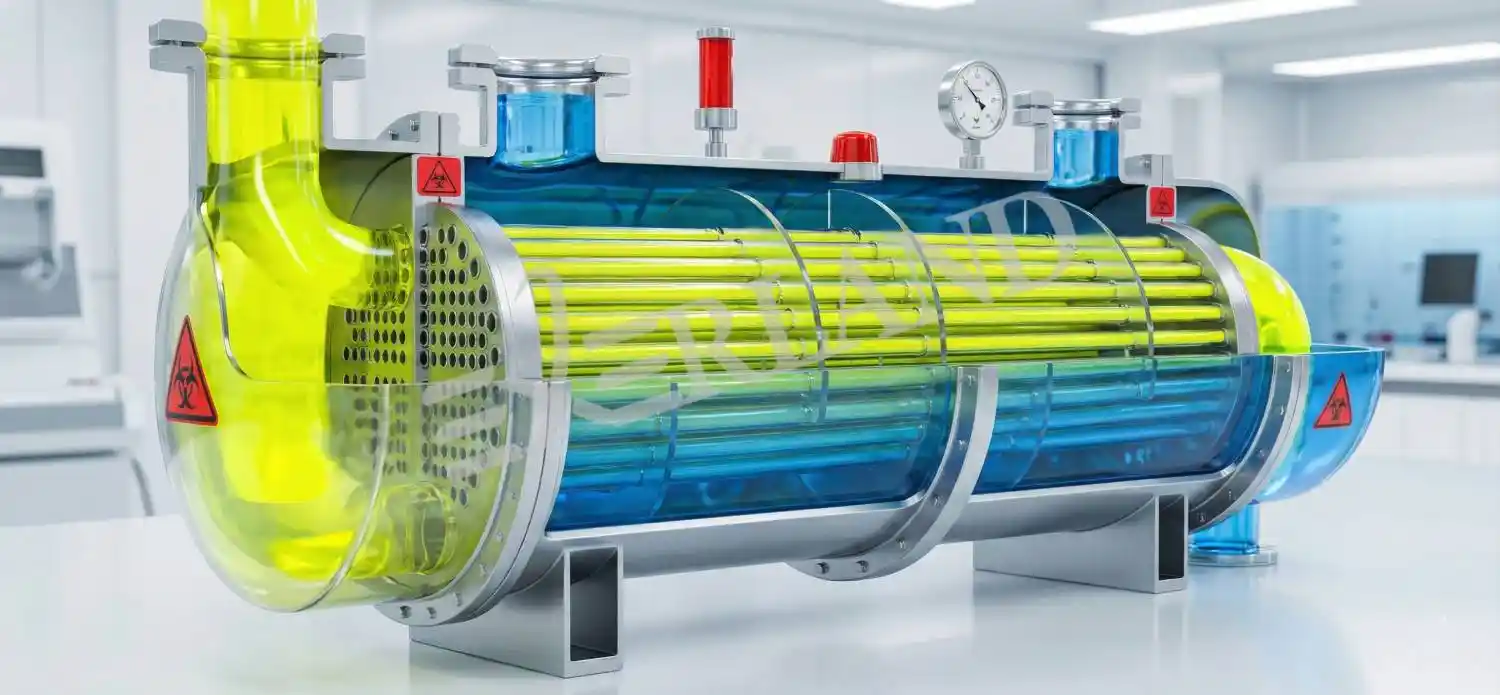

نقش مبدل حرارتی پوسته و لوله در سرویس‌های خطرناک

مبدل‌های پوسته و لوله به دلیل ساختار مقاوم و قابلیت تحمل فشار و دمای بالا، در صنایع حساس بسیار استفاده می‌شوند. اما وجود دو سیال در دو مسیر جداگانه، یک ریسک بالقوه ایجاد می‌کند:

اگر هرگونه خرابی در لوله‌ها یا پوسته رخ دهد، امکان اختلاط سیالات وجود دارد.

در صورت وجود سیالات سمی، این موضوع می‌تواند بسیار خطرناک باشد.

با این حال، وجود دو سیال با فشار، دما یا ماهیت شیمیایی متفاوت، یک ریسک بالقوه ایمنی ایجاد می‌کند. در صورت بروز ترک، سوراخ‌شدگی، خوردگی یا خرابی مکانیکی در تیوب‌ها، امکان نشت سیال از یک سمت به سمت دیگر وجود دارد. این موضوع در سرویس‌هایی که یکی از سیالات سمی، قابل اشتعال، خورنده یا تحت فشار بالا است، می‌تواند پیامدهای جدی برای تجهیزات، فرآیند و ایمنی کارکنان داشته باشد.

بنابراین در طراحی مبدل حرارتی پوسته و لوله برای سرویس‌های خطرناک، انتخاب جنس تیوب و پوسته، ضخامت اجزا، کیفیت جوشکاری، طراحی تیوب‌شیت، کنترل خوردگی، تست‌های فشار و نشتی و پایش دوره‌ای مبدل اهمیت ویژه‌ای دارد.

نقش نوع تیوب در طراحی مبدل برای سیالات خطرناک

دسته‌بندی سیالات خطرناک در مبدل حرارتی پوسته و لوله

مفهوم ریسک در طراحی ایمن مبدل حرارتی

در مهندسی ایمنی، ریسک ترکیبی از احتمال وقوع حادثه و شدت پیامد آن است.

 تعریف ریسک فرآیندی

Risk = Probability × Consequence

این رابطه نشان می‌دهد که حتی یک حادثه با احتمال کم، اگر پیامد بسیار شدید داشته باشد، همچنان یک ریسک جدی محسوب می‌شود.

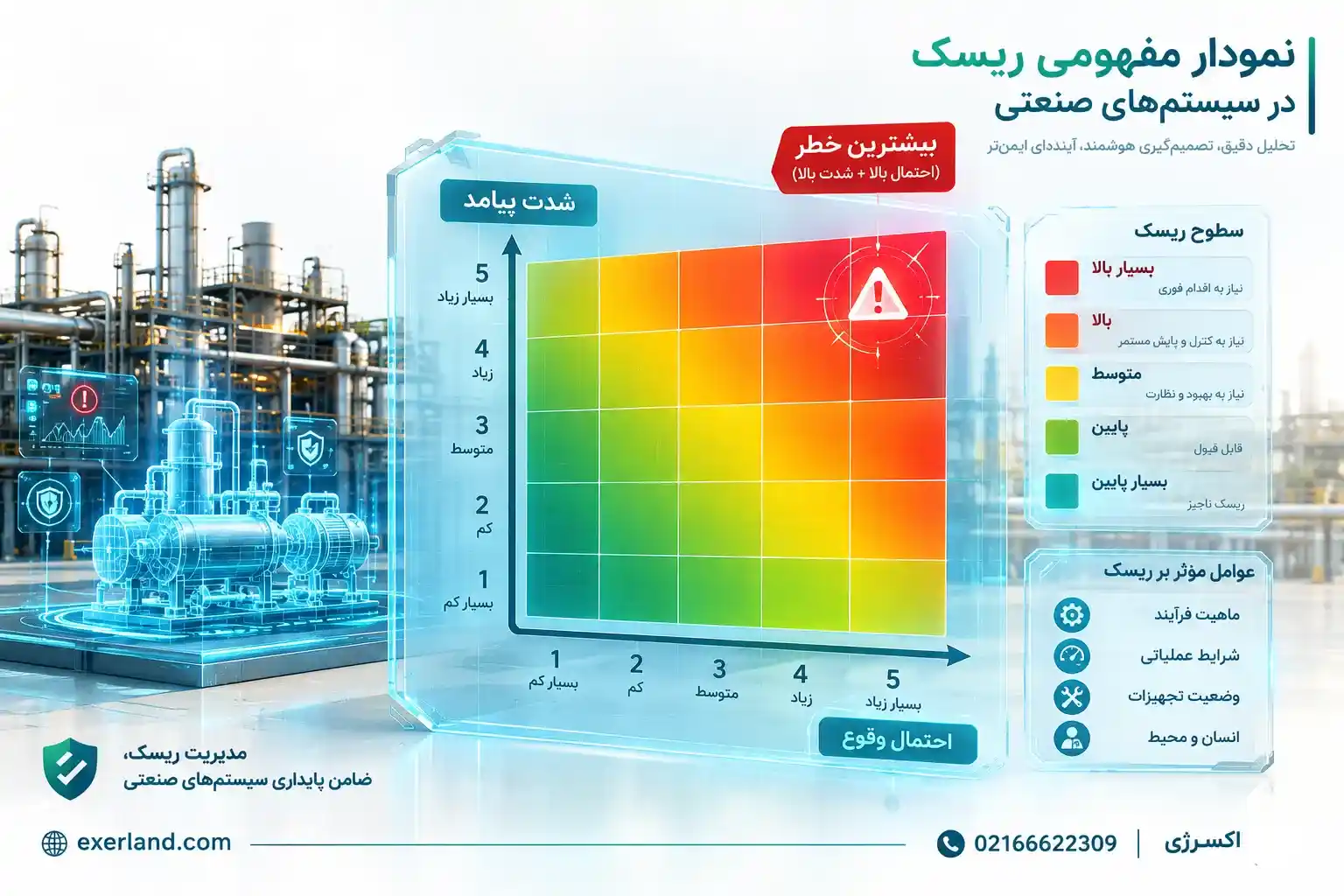

نمودار مفهومی ریسک در سیستم های صنعتی

در این نمودار، ناحیه بالای راست بیشترین خطر را نشان می‌دهد (احتمال بالا + شدت بالا).

  اگر مشخصات فرآیندی پروژه شما شامل فشار و دمای طراحی، نوع سیال، دبی و متریال موردنیاز مشخص شده است، می‌توانید برای بررسی گزینه مناسب و سفارش ساخت مبدل حرارتی پوسته و لوله با کارشناسان فنی اکسرلند مشورت کنید.

مهم‌ترین خطرات در مبدل حرارتی پوسته و لوله

 شکست لوله (Tube Rupture)

افزایش فشار زمانی رخ می‌دهد که فشار واقعی تجهیز از شرایط طراحی فراتر رود؛ برای مثال در اثر انسداد مسیر، بسته‌شدن شیر، خرابی کنترل یا تغییر شرایط فرآیندی. کنترل فشار و درنظرگرفتن سناریوهای قابل پیش‌بینی برای جلوگیری از آسیب مکانیکی ضروری است.

 تنش حرارتی (Thermal Stress)

اختلاف دمای زیاد یا تغییرات سریع دما باعث انبساط و انقباض متفاوت اجزای مبدل می‌شود. اگر این تغییرات در طراحی در نظر گرفته نشوند، می‌توانند تنش حرارتی، خستگی و در شرایط شدیدتر آسیب مکانیکی ایجاد کنند.

خوردگی (Corrosion)

خوردگی با کاهش تدریجی ضخامت یا ایجاد حفره و ترک، مقاومت مکانیکی اجزای مبدل را کاهش می‌دهد. در سرویس‌های سمی یا خورنده، انتخاب متریال مناسب، کنترل نرخ خوردگی و درنظرگرفتن Corrosion Allowance اهمیت ویژه‌ای دارد.

تحلیل تنش لوله در طراحی ایمن مبدل حرارتی

برای جلوگیری از شکست لوله، باید تنش حلقوی به‌درستی محاسبه شود.

تنش حلقوی (Hoop Stress)

σ = (P × D) / (2 × t)

که در آن:

• σ = تنش وارد بر لوله
• P = فشار داخلی
• D = قطر لوله
• t = ضخامت دیواره

  افزایش فشار طراحی می‌تواند به افزایش ضخامت موردنیاز اجزای تحت فشار منجر شود؛ مقدار نهایی باید بر اساس کد طراحی، هندسه تجهیز، متریال و شرایط طراحی تعیین شود.

ضریب ایمنی در طراحی مبدل حرارتی برای سیالات خطرناک

در طراحی تجهیزات با سیالات خطرناک، همیشه از ضریب ایمنی استفاده می‌شود.

ضریب ایمنی

SF = Strength / Applied Stress

در صنایع فرآیندی:

• ضریب یا حاشیه ایمنی طراحی باید بر اساس کد و استاندارد طراحی، نوع تجهیز، متریال، شرایط فشار و دما و الزامات پروژه تعیین شود.
• برای سیالات بسیار سمی حتی بالاتر نیز انتخاب می‌شود

  ---

  استانداردهای مهم در طراحی ایمن مبدل حرارتی پوسته و لوله

  ASME Section VIII

  استاندارد ASME Section VIII الزامات طراحی، ساخت، بازرسی و آزمون تجهیزات تحت فشار را مشخص می‌کند. در مبدل‌های پوسته و لوله، رعایت این الزامات برای تعیین فشار طراحی، ضخامت اجزا و اطمینان از استحکام مکانیکی تجهیز اهمیت زیادی دارد.

  TEMA

  استاندارد TEMA مجموعه‌ای از الزامات فنی برای طراحی و ساخت مبدل‌های حرارتی پوسته و لوله ارائه می‌دهد. این استاندارد موضوعاتی مانند آرایش اجزا، تیوب‌شیت، بافل‌ها، تلرانس‌های ساخت و الزامات مکانیکی مبدل را پوشش می‌دهد.

  API 660

  استاندارد API 660 الزامات مربوط به مبدل‌های حرارتی پوسته و لوله مورد استفاده در صنایع نفت، گاز و پتروشیمی را مشخص می‌کند. این استاندارد بر طراحی مکانیکی، قابلیت اطمینان، بازرسی و شرایط عملکردی تجهیزات در سرویس‌های صنعتی تمرکز دارد.

  الزامات ایمنی فرآیند

  علاوه بر استانداردهای طراحی مکانیکی، شرایط فرآیندی و سناریوهای خطر نیز باید در طراحی مبدل بررسی شوند. عواملی مانند افزایش فشار، شکست تیوب، نشتی، اختلاف دمای شدید و ماهیت سیالات باید در ارزیابی ایمنی تجهیز در نظر گرفته شوند.

نرخ نشت تقریبی

سناریوی شکست تیوب در مبدل حرارتی پوسته و لوله

پیامدهای شکست تیوب

شکست تیوب می‌تواند باعث اختلاط دو سیال، تغییر فشار در سمت مقابل، آلودگی محصول یا فرآیند و در سرویس‌های خطرناک باعث انتشار ماده سمی یا قابل اشتعال شود. شدت پیامد به اختلاف فشار، خواص سیال، اندازه خرابی و وضعیت لایه‌های حفاظتی بستگی دارد.

عوامل ایجاد شکست تیوب

از عوامل مهم می‌توان به خوردگی، فرسایش، ارتعاش، خستگی حرارتی، تنش‌های مکانیکی، عیوب ساخت و جوشکاری و آسیب‌های ناشی از بهره‌برداری اشاره کرد.

روش‌های تشخیص و کنترل نشتی

تشخیص نشتی می‌تواند با پایش فشار و دما، بررسی تغییرات غیرعادی عملکرد، آزمون‌های نشتی و بازرسی‌های دوره‌ای انجام شود. روش انتخابی باید متناسب با نوع تجهیز، سیال و سطح ریسک باشد.

---

برآورد تقریبی نرخ نشتی در شکست تیوب

  برای درک اثر اختلاف فشار و اندازه مسیر نشتی می‌توان از روابط ساده‌شده برای یک برآورد اولیه استفاده کرد. با این حال، چنین رابطه‌ای یک مدل تقریبی است و برای طراحی واقعی سیستم‌های ایمنی، سایزینگ PSV یا تعیین پیامدهای دقیق نشتی کافی نیست. محاسبات مهندسی نهایی باید بر اساس سناریوی واقعی، خواص سیال، هندسه مسیر نشتی و روش محاسباتی مناسب انجام شود.

رابطه تقریبی نرخ نشت سیال

Leak Rate = Cd × A × √(2 × ΔP / ρ)

که در آن:

• Cd = ضریب تخلیه
• A = سطح ترک یا شکست
• ΔP = اختلاف فشار
• ρ = چگالی سیال

---

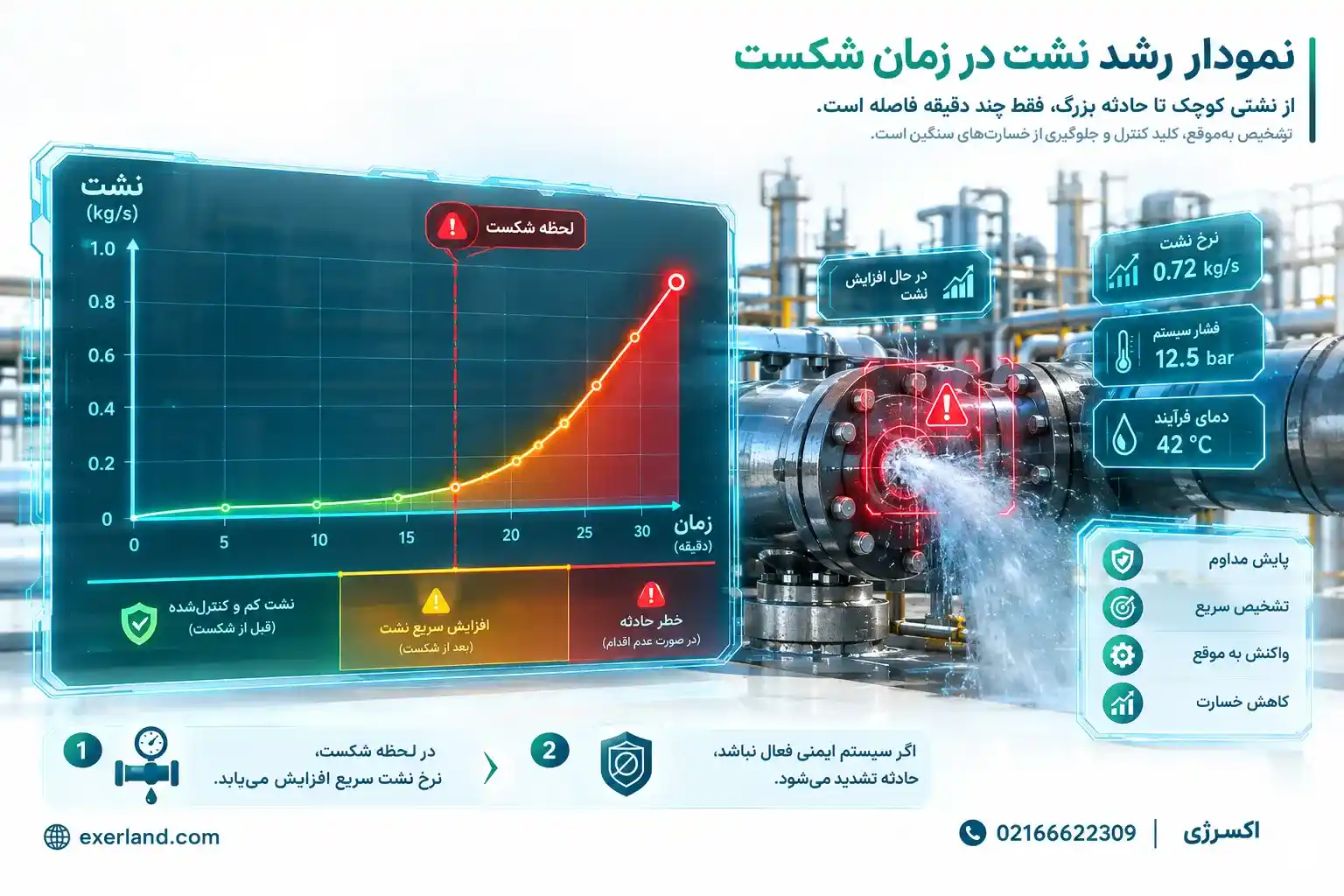

نمودار رشد نشت در زمان شکست

تحلیل:

در لحظه شکست، نرخ نشت سریع افزایش می‌یابد
اگر سیستم ایمنی فعال نباشد، حادثه تشدید می شود

---

تحلیل LOPA در مبدل حرارتی

LOPA برای بررسی لایه‌های حفاظتی استفاده می‌شود.

لایه‌های حفاظتی:

کنترلر دما
آلارم فشار بالا
PSV (Pressure Safety Valve)
سیستم قطع اضطراری (ESD)

جدول LOPA ساده

نقش لایه حفاظتی	لایه حفاظتی	سناریوی خطر
جلوگیری از رسیدن فشار فرآیند به شرایط غیرمجاز	کنترل فشار	Overpressure
هشدار به اپراتور در صورت انحراف فشار	آلارم فشار بالا	Overpressure
حفاظت تجهیز در برابر سناریوهای مشخص افزایش فشار	PSV	Overpressure
حفظ دما در محدوده عملیاتی تعیین‌شده	کنترلر دما	افزایش دما
اعلام شرایط غیرعادی به سیستم کنترل یا اپراتور	آلارم دمای بالا	افزایش دما
شناسایی انتقال غیرعادی سیال بین دو سمت	تشخیص نشتی	Tube Rupture
ایجاد امکان پایش فضای میانی و تشخیص نشتی	Double Tube Sheet در صورت کاربرد	Tube Rupture
قرار دادن فرآیند در وضعیت ایمن در شرایط اضطراری	ESD	شرایط بحرانی
شناسایی خوردگی، ترک یا تخریب پیش از خرابی جدی	بازرسی و پایش وضعیت	خرابی مکانیکی

---

افزایش فشار (Overpressure) در مبدل حرارتی پوسته و لوله

عوامل ایجاد Overpressure

افزایش فشار ممکن است در اثر انسداد مسیر خروجی، بسته‌شدن ناخواسته شیر، خرابی سیستم کنترل، انبساط حرارتی سیال یا انتقال فشار از سمت پرفشار مبدل به سمت کم‌فشار ایجاد شود. سناریوی شکست تیوب نیز یکی از موارد مهمی است که باید در بررسی فشار مبدل در نظر گرفته شود.

پیامدهای افزایش فشار

اگر فشار داخلی از محدوده طراحی تجهیز فراتر رود، ممکن است به تیوب‌ها، پوسته، تیوب‌شیت، اتصالات یا سایر اجزای تحت فشار آسیب وارد شود. در سرویس‌های سمی یا قابل اشتعال، چنین خرابی‌هایی می‌توانند احتمال نشتی و انتشار ماده خطرناک را افزایش دهند.

روش‌های کنترل و حفاظت در برابر فشار

کنترل فشار با استفاده از سیستم‌های کنترلی، آلارم فشار بالا و تجهیزات حفاظت فشاری انجام می‌شود. در سناریوهای مشخص Overpressure، استفاده از تجهیزاتی مانند PSV می‌تواند از افزایش فشار فراتر از حدود مجاز طراحی جلوگیری کند.

تنش حلقوی پوسته

σ = (P × D) / (2 × t)

اگر فشار از حد طراحی بالاتر رود:

لوله دچار تغییر شکل می‌شود
احتمال ترکیدگی افزایش می‌یابد

 انسداد جریان و تأثیر آن بر ایمنی مبدل

انسداد می‌تواند ناشی از:

رسوب
ذرات جامد
خوردگی داخلی

باشد.

نتیجه مهندسی:
کاهش جریان → افزایش دما → افزایش فشار → خطر شکست

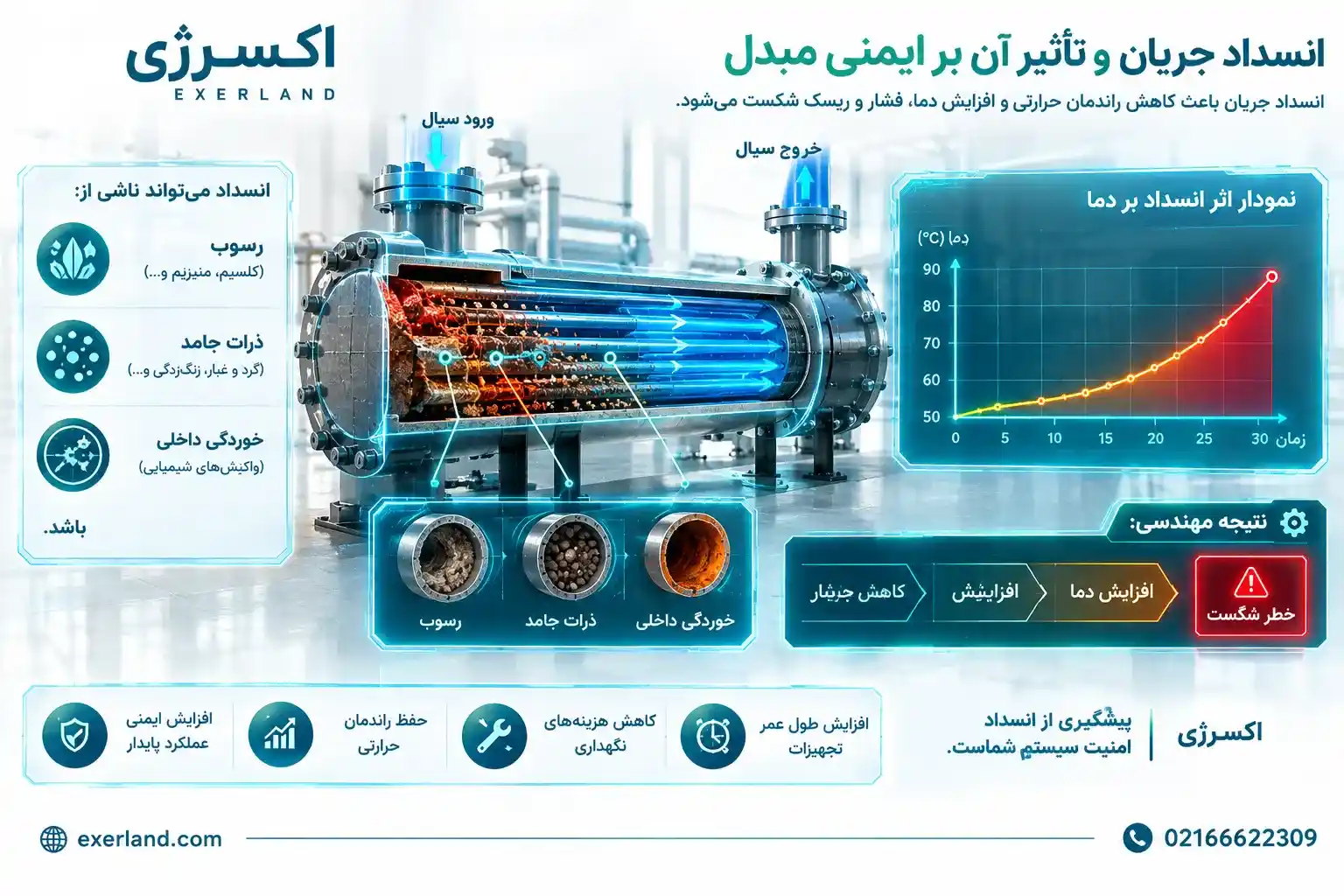

نمودار اثر انسداد بر دما

---

مقایسه سناریوهای اصلی خطر در مبدل حرارتی

اهمیت بررسی	پیامد بالقوه	سناریو
بسیار مهم	اختلاط دو سیال	Tube Rupture
بسیار مهم	آسیب مکانیکی	Overpressure
بسیار مهم	انتشار سیال	Leakage
مهم	افت عملکرد و افزایش افت فشار	Fouling

---

تنش حرارتی و Thermal Shock در مبدل حرارتی

اگر اختلاف دمای بین پوسته و لوله زیاد باشد:

• تنش حرارتی ایجاد می‌شود.
•  اختلاف دمای شدید و سیکل‌های حرارتی می‌توانند تنش‌های حرارتی ایجاد کنند که در شرایط نامناسب طراحی یا بهره‌برداری، احتمال آسیب خستگی حرارتی و خرابی را افزایش می‌دهد.
•  در طول زمان منجر به شکست کامل می‌شود.

---

فرمول تنش حرارتی

 تنش حرارتی

σ_th = E × α × ΔT

• E = مدول الاستیسیته
• α = ضریب انبساط حرارتی
• ΔT = اختلاف دما

نکته مهندسی مهم در تحلیل ریسک
در طراحی مبدل برای سیالات سمی:
“احتمال خرابی باید به سمت صفر میل کند، نه فقط کمتر از حد قابل قبول باشد.”

---

اصول پایه طراحی ایمن در مبدل حرارتی پوسته و لوله

طراحی ایمن در مبدل‌های سیالات سمی بر 5 اصل کلیدی استوار است:

اصل جلوگیری از اختلاط سیالات (Segregation Principle)

طراحی بر اساس شرایط طراحی و سناریوهای قابل پیش‌بینی

اصل کنترل خرابی (Fail-Safe Design)

اصل کاهش انرژی ذخیره شده (Energy Minimization)

 اصل پایش مستمر (Continuous Monitoring)

---

انتخاب متریال مبدل حرارتی برای سیالات سمی و خورنده

انتخاب جنس یکی از مهم‌ترین بخش‌های طراحی ایمن است.

ملاحظه اصلی انتخاب متریال	سیال/سرویس
سازگاری متریال با سیال و شرایط فشار/دما	آمونیاک
مقاومت در برابر خوردگی و سازگاری شیمیایی	کلر
مقاومت خوردگی متناسب با غلظت و دما	اسیدها
فشار، دما، خوردگی و قابلیت اشتعال	هیدروکربن‌ها

---

تعیین ضخامت طراحی لوله در مبدل حرارتی

طراحی ضخامت باید بر اساس فشار داخلی و ضریب ایمنی انجام شود.

 ضخامت لوله در طراحی ایمن

t = (P × D) / (2 × σ_allow × E - P)

• t = ضخامت لوله
• P = فشار طراحی
• D = قطر لوله
• σ_allow = تنش مجاز
• E = راندمان جوش یا اتصال

  رابطه فوق یک رابطه محاسباتی ساده‌ شده است و ضخامت نهایی تجهیز باید بر اساس کد طراحی، هندسه، متریال، فشار و دمای طراحی، خوردگی مجاز و الزامات ساخت تعیین شود.

نکته مهندسی:
 در سیالات سمی، همیشه ضریب ایمنی بالاتر از حالت معمول در نظر گرفته می‌شود.

---

Double Tube Sheet چیست و چه کاربردی در سرویس‌های سمی دارد؟

 در برخی سرویس‌های حساس، استفاده از دو تیوب‌شیت به جای یک تیوب‌شیت می‌تواند امکان ایجاد فضای میانی برای پایش نشتی و کاهش احتمال انتقال مستقیم سیال بین دو سمت مبدل را فراهم کند. انتخاب این آرایش باید بر اساس نوع سیال، اختلاف فشار، پیامدهای نشت، الزامات تعمیر و نگهداری و طراحی کلی تجهیز انجام شود.

Double Tube Sheet چگونه از اختلاط سیالات جلوگیری می‌کند؟

 در آرایش Double Tube Sheet، فضای بین دو تیوب‌شیت می‌تواند به‌عنوان ناحیه‌ای برای تشخیص و پایش نشتی مورد استفاده قرار گیرد. در صورت بروز نشتی در اتصال یا تیوب، وجود این فضای میانی می‌تواند امکان شناسایی زودتر خرابی را فراهم کند.

چه زمانی استفاده از Double Tube Sheet اهمیت بیشتری دارد؟

استفاده از Double Tube Sheet زمانی اهمیت بیشتری پیدا می‌کند که اختلاط دو سیال پیامد جدی داشته باشد؛ برای مثال در سرویس‌های سمی، خورنده یا فرآیندهایی که آلودگی یک سیال توسط سیال دیگر قابل قبول نیست. تصمیم نهایی باید بر اساس ارزیابی ریسک و طراحی واقعی تجهیز انجام شود.

هدف:

• جلوگیری از اختلاط مستقیم دو سیال
• ایجاد ناحیه مانیتورینگ نشتی

اگر یکی از تیوب‌ها دچار نشتی شود، سیال وارد فضای بین دو صفحه می‌شود و قابل تشخیص است.

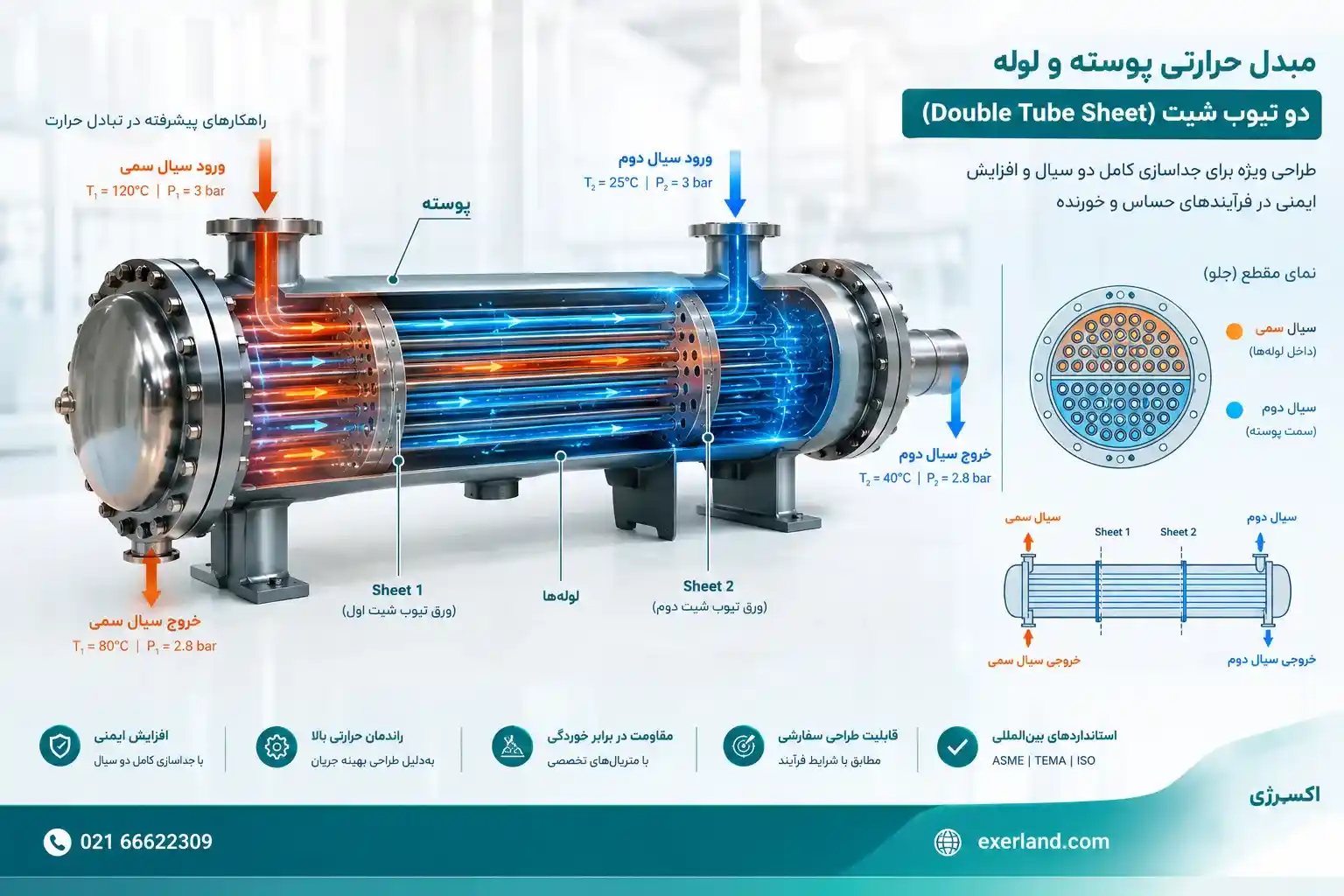

نمودار مفهومی Double Tube Sheet

---

طراحی سیستم Relief (Pressure Safety Valve)

یکی از حیاتی‌ترین اجزا در مبدل‌های سیالات سمی، سیستم اطمینان فشار است.

وظیفه:

• تخلیه فشار اضافی
• جلوگیری از انفجار تجهیز

سیستم حفاظت در برابر فشار و PSV در مبدل حرارتی

ظرفیت PSV

Q = C × A × √(2 × ΔP / ρ)

• Q = دبی تخلیه
• A = سطح شیر
• ΔP = اختلاف فشار
• ρ = چگالی سیال

  ---

انرژی ذخیره‌شده و پیامدهای آن در ایمنی مبدل حرارتی

در طراحی ایمن، باید انرژی موجود در سیستم کنترل شود.

 انرژی فشاری

E = P × V

 هرچه انرژی ذخیره‌شده بیشتر باشد، ریسک انفجار بالاتر است.

---

طراحی Fail-Safe در مبدل حرارتی پوسته و لوله

Fail-Safe به این معناست که در صورت وقوع خرابی یا شرایط غیرعادی، سیستم تا حد امکان به وضعیتی هدایت شود که پیامد حادثه را محدود کند. در مبدل حرارتی، این رویکرد باید در کنار کنترل فرآیند، حفاظت فشاری، تجهیزات قطع اضطراری و منطق کنترلی در نظر گرفته شود.قطع جریان در شرایط غیرعادی

قطع جریان در شرایط غیرعادی

در صورت تشخیص شرایط غیرعادی مانند افزایش شدید دما، فشار یا نشتی، می‌توان جریان سیال را طبق منطق حفاظتی فرآیند قطع یا محدود کرد. نحوه عملکرد این سیستم باید بر اساس سناریوی خطر و طراحی فرآیند تعیین شود.

کنترل فشار

کنترل فشار شامل پایش فشار، آلارم‌های مناسب و تجهیزات حفاظتی متناسب با سناریوهای Overpressure است. انتخاب و سایزینگ تجهیزات حفاظت فشاری باید بر اساس کد طراحی و سناریوی واقعی فرآیند انجام شود.

توقف اضطراری

در شرایطی که ادامه کار تجهیز می‌تواند باعث تشدید حادثه شود، سیستم توقف اضطراری (ESD) می‌تواند برای قطع جریان، توقف تجهیزات مرتبط یا قرار دادن فرآیند در وضعیت ایمن فعال شود.

مثال‌ها:

• قطع جریان در صورت افزایش دما
• باز شدن PSV در فشار بالا
• توقف پمپ در شرایط اضطراری

---

اثر دمای بالا بر ایمنی مبدل

افزایش دما در سیالات سمی می‌تواند باعث:

• افزایش فشار
• افزایش واکنش‌پذیری شیمیایی
• کاهش مقاومت متریال

---

فرمول تنش حرارتی

 تنش حرارتی

σ_th = E × α × ΔT

ΔT بالا → تنش بالا → احتمال ترک

---

Corrosion Allowance یا ضخامت مجاز خوردگی چیست؟

در طراحی ایمن، همیشه یک لایه اضافه برای خوردگی در نظر گرفته می‌شود.

مقدار معمول:

• بیشتر برای سیالات خورنده
• مقدار Corrosion Allowance باید بر اساس نرخ خوردگی مورد انتظار، عمر طراحی، جنس متریال، شرایط سیال و الزامات کد طراحی تعیین شود.

---

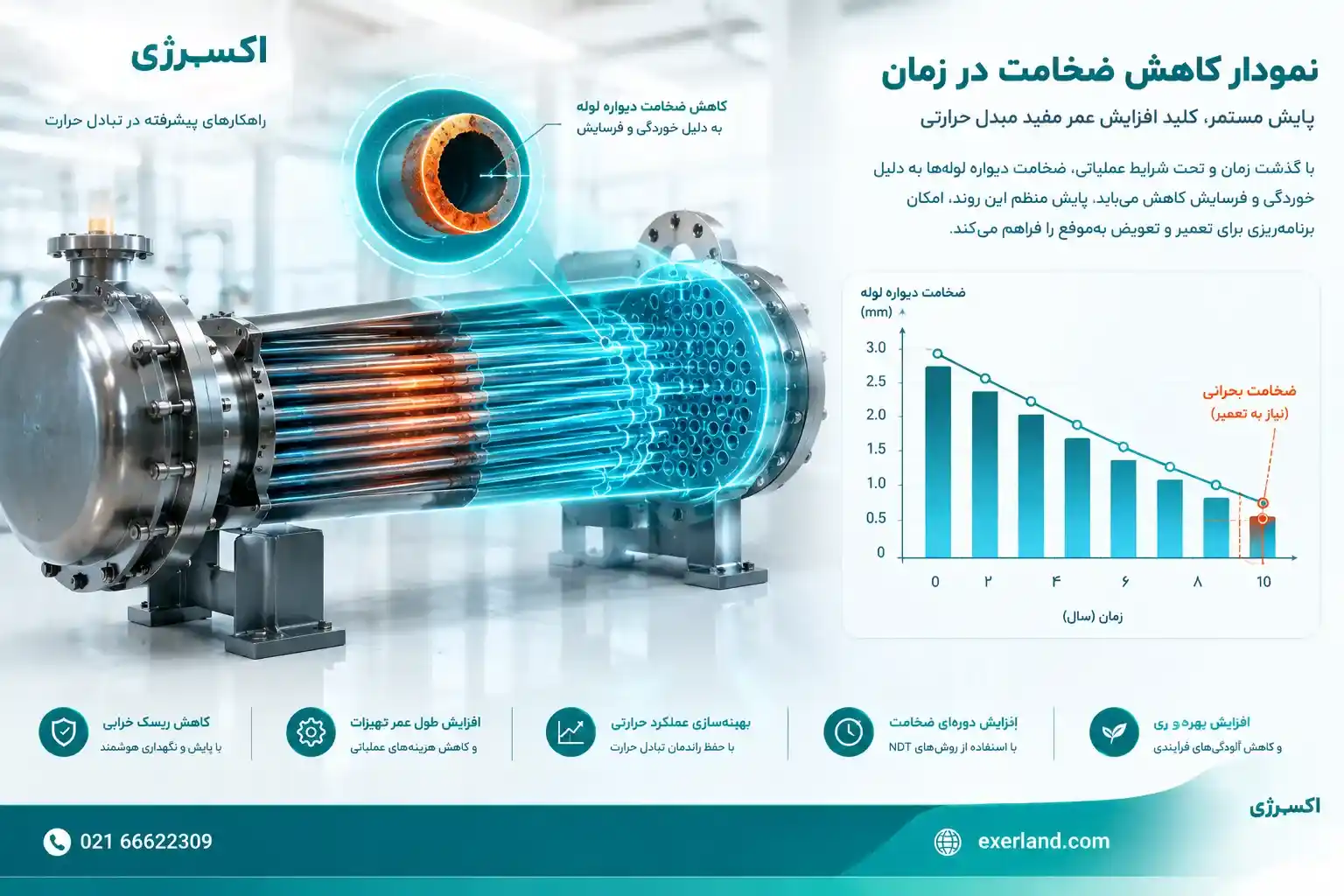

نمودار کاهش ضخامت در زمان

سیستم‌های پایش و تشخیص نشتی در مبدل حرارتی

در مبدل‌های سیالات سمی، پایش مداوم ضروری است:

• سنسور فشار
• سنسور دما
• تشخیص نشتی (Leak Detection)
• آنالیز ویبره

نکته مهندسی کلیدی
در طراحی صنعتی واقعی:
“هیچ مبدلی نباید فقط برای شرایط نرمال طراحی شود، باید برای بدترین سناریو هم ایمن باشد.

---

انتخاب و سفارش مبدل حرارتی پوسته و لوله برای سیالات خطرناک

انتخاب مبدل حرارتی برای سیالات سمی، خورنده یا قابل اشتعال به یک پارامتر محدود نمی‌شود و باید فشار و دمای طراحی، نوع و ترکیب سیال، متریال تیوب و پوسته، خوردگی، نحوه اتصال تیوب‌ها، الزامات نشتی و شرایط بهره‌برداری هم‌زمان بررسی شوند.

اگر در مرحله انتخاب یا سفارش تجهیز هستید، مشخصات فرآیندی پروژه خود را بررسی کنید تا مناسب‌ترین ساختار برای سرویس موردنظر تعیین شود. برای مشاهده انواع، کاربردها، مشخصات و راهنمای انتخاب، به صفحه مبدل حرارتی پوسته و لوله مراجعه کنید.

---

FAQتخصصی درباره تحلیل ایمنی مبدل حرارتی پوسته و لوله.

✅ تعریف دقیق Process Safety در مبدل پوسته و لوله چیست؟ ▼

ایمنی فرآیند در مبدل حرارتی به معنای طراحی، بهره‌برداری و نگهداری تجهیز به گونه‌ای است که حتی در شرایط خرابی تجهیزات یا خطای عملیاتی، احتمال وقوع حادثه‌های شدید مانند نشت سیالات سمی، انفجار یا آلودگی محیطی به حداقل برسد.


نام فرمول: تعریف ایمنی فرآیند
Process Safety = Control of Hazards + Prevention of Major Accident Events

ویرایش حذف

✅ بحرانی‌ترین حالت خرابی در مبدل حرارتی چیست؟ ▼

بحرانی‌ترین حالت، Tube Rupture تحت اختلاف فشار بالا است. در این حالت، سیال سمت فشار بالا وارد سمت دیگر شده و در صورت وجود سیالات سمی، آلودگی فوری رخ می‌دهد. این سناریو در طراحی باید به عنوان Design Basis Accident (DBA) در نظر گرفته شود.

ویرایش حذف

✅ چگونه ریسک در مبدل‌های صنعتی کمی‌سازی می‌شود؟ ▼

نام فرمول: مدل کمی ریسک
Risk = Frequency × Severity

Frequency: احتمال وقوع خرابی
Severity: شدت پیامد (جانی، محیطی، اقتصادی)
در صنایع فرآیندی، حتی ریسک‌های با احتمال کم اما شدت بالا، غیرقابل قبول محسوب می‌شوند.

ویرایش حذف

✅ نقش HAZOP در مبدل پوسته و لوله چیست؟ ▼

HAZOP یک روش سیستماتیک برای شناسایی انحراف از شرایط طراحی است. در مبدل‌ها، پارامترهایی مانند Flow، Temperature، Pressure و Composition بررسی می‌شوند تا سناریوهای خطر مانند:

No Flow
High Temperature
Reverse Flow
Tube Leak
شناسایی شوند.

ویرایش حذف

✅ مهم‌ترین علت‌های شکست تیوب چیست؟ ▼

در تحلیل صنعتی، شکست تیوب معمولاً ناشی از ترکیب چند عامل است:

خوردگی موضعی (Pitting Corrosion)
ارتعاش ناشی از جریان (Flow-Induced Vibration)
تنش حرارتی متناوب
Overpressure ناگهانی
کیفیت پایین ساخت یا جوشکاری

ویرایش حذف

✅ تنش مکانیکی در لوله چگونه کنترل می‌شود؟ ▼

نام فرمول: تنش حلقوی (Hoop Stress)
σ = (P × D) / (2 × t)

در طراحی ایمن، مقدار تنش مجاز همیشه کمتر از تنش تسلیم ماده در نظر گرفته می‌شود.

ویرایش حذف

✅ PSV در مبدل چه نقشی در ایمنی دارد؟ ▼

Pressure Safety Valve به عنوان آخرین لایه حفاظتی عمل می‌کند. در صورت افزایش فشار بیش از حد مجاز، سیال را تخلیه کرده و از شکست مکانیکی تجهیز جلوگیری می‌کند. در طراحی‌های سیالات سمی، PSV یک تجهیز غیرقابل حذف (Mandatory Safety Barrier) است.

ویرایش حذف

✅ چرا Double Tube Sheet در سیالات سمی استفاده می‌شود؟ ▼

Double Tube Sheet برای ایجاد یک ناحیه واسط (Buffer Zone) طراحی می‌شود. اگر نشتی در یک تیوب رخ دهد، سیال وارد فضای بین دو صفحه می‌شود و قبل از رسیدن به سیال دوم قابل شناسایی است.

این طراحی احتمال اختلاط مستقیم سیالات را تقریباً حذف می‌کند.

ویرایش حذف

✅ اثر دمای بالا بر ایمنی مکانیکی چیست؟ ▼

افزایش دما باعث:

کاهش استحکام مکانیکی فلز
افزایش نرخ خوردگی
افزایش تنش حرارتی
می‌شود.


نام فرمول: تنش حرارتی
σ_th = E × α × ΔT

ویرایش حذف

✅ Corrosion Allowance در طراحی چه نقشی دارد؟ ▼

Corrosion Allowance یک ضخامت اضافه طراحی است که برای جبران خوردگی در طول عمر تجهیز در نظر گرفته می‌شود. این پارامتر در سیالات سمی اهمیت بسیار بالایی دارد.

ویرایش حذف

✅ چگونه متریال مناسب انتخاب می‌شود؟ ▼

انتخاب متریال بر اساس سه پارامتر انجام می‌شود:

نوع سیال (Toxic / Corrosive / Reactive)
دما و فشار
سازگاری شیمیایی
مثال:

SS316L → سیالات خورنده متوسط
Hastelloy → محیط‌های بسیار خورنده
کربن استیل → سیالات غیر خورنده

ویرایش حذف

✅ چرا افت فشار یک پارامتر ایمنی است؟ ▼

افت فشار فقط یک پارامتر هیدرولیکی نیست؛ افزایش آن می‌تواند باعث:

افزایش دمای سیال
افزایش بار پمپ
ایجاد شرایط انسداد (Blockage Scenario)
شود.


نام فرمول: رابطه افت فشار
ΔP ∝ ρ × v²

ویرایش حذف

✅ چه زمانی سیستم وارد حالت بحرانی می‌شود؟ ▼

زمانی که حداقل یکی از شرایط زیر رخ دهد:

افزایش فشار بیش از MAWP
کاهش شدید دبی (Flow Starvation)
افزایش غیرعادی دما
شکست جزئی تیوب

ویرایش حذف

✅ LOPA در طراحی ایمن چه کاربردی دارد؟ ▼

LOPA (Layer of Protection Analysis) بررسی می‌کند که چند لایه حفاظتی مستقل برای کاهش ریسک لازم است. این لایه‌ها شامل:

کنترلر فرآیند
آلارم
PSV
Shutdown System

ویرایش حذف

✅ آیا افزایش ضخامت همیشه ایمن‌تر است؟ ▼

خیر. افزایش بیش از حد ضخامت ممکن است باعث:

افزایش تنش حرارتی
کاهش انتقال حرارت
افزایش هزینه غیرضروری
شود. طراحی باید بهینه (Optimized Safety Design) باشد.

ویرایش حذف
