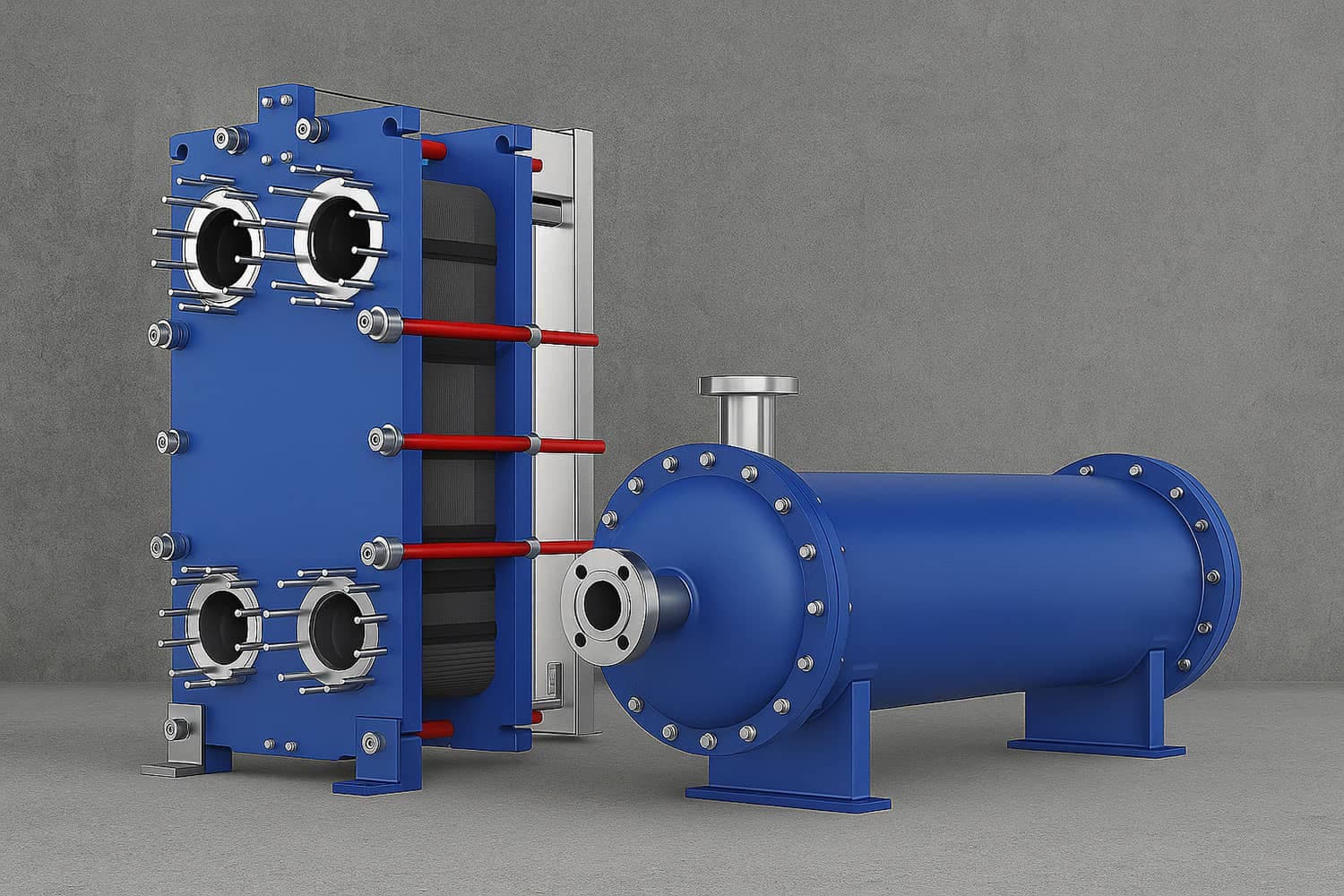

راهنمای انتخاب بین مبدل حرارتی صفحه ای و پوسته و لوله ای

تحلیل تخصصی برای انتخاب بهینه مبدل حرارتی در صنایع مختلف

در طراحی سیستم‌های حرارتی صنعتی، یکی از تصمیم‌هایی که بیشترین تأثیر را بر عملکرد کل سیستم دارد، انتخاب نوع مبدل حرارتی است. برخلاف تصور رایج، این انتخاب صرفاً یک تصمیم تجهیزاتی نیست، بلکه یک تصمیم استراتژیک است که روی مصرف انرژی، هزینه سرمایه‌گذاری، هزینه نگهداری و حتی پایداری فرآیند اثر مستقیم می‌گذارد.

در عمل، بسیاری از پروژه‌ها با این چالش مواجه هستند:
آیا مبدل حرارتی صفحه‌ای انتخاب شود یا مبدل حرارتی پوسته و لوله ای؟

پاسخ این سؤال، یک جواب ساده ندارد. انتخاب درست نیازمند درک عمیق از رفتار حرارتی، مکانیکی و عملیاتی هر دو نوع مبدل است. در این بخش، به‌صورت دقیق و مهندسی، این دو گزینه را بررسی می‌کنیم تا پایه‌ای قوی برای تصمیم‌گیری در قسمت های بعدی ایجاد شود.

مبدل حرارتی؛ فقط یک تجهیز نیست، یک گلوگاه انرژی است

در هر سیستم صنعتی، مبدل حرارتی جایی است که انرژی بین سیالات جابجا می‌شود. هرگونه ناکارآمدی در این نقطه، به‌صورت مستقیم به اتلاف انرژی تبدیل می‌شود.

رابطه پایه‌ای که رفتار هر مبدل را تعریف می‌کند:

نام فرمول: معادله کلی انتقال حرارت
Q = U × A × ΔT

در این معادله:

• Q نرخ انتقال حرارت
• U ضریب کلی انتقال حرارت
• A سطح مؤثر انتقال حرارت
• ΔT اختلاف دمای مؤثر

تمام تفاوت بین مبدل صفحه‌ای و پوسته و لوله، در همین سه پارامتر خلاصه می‌شود.
هر کدام از این مبدل‌ها یکی از این پارامترها را بهینه می‌کند و در عوض در جای دیگری محدودیت ایجاد می‌کند.

بیشتر بخوانید: آموزش طراحی مبدل حرارتی پوسته و لوله با نرم افزارهای روز دنیا Aspen HYSYS و HTRI

چرا انتخاب بین مبدل صفحه‌ای و پوسته و لوله یک تصمیم حیاتی است؟

برای افزایش سطح انتقال حرارت در بسیاری از تجهیزات صنعتی، مبدل حرارتی فین تیوب یکی از متداول‌ترین گزینه‌های مورد استفاده مهندسان تأسیسات است.در بسیاری از پروژه‌های صنعتی، انتخاب اشتباه مبدل باعث می‌شود:

• سیستم به ظرفیت طراحی‌شده نرسد
• مصرف انرژی افزایش یابد
• افت فشار بیش از حد ایجاد شود
• نیاز به تعمیرات مکرر ایجاد شود

در مقابل، یک انتخاب دقیق می‌تواند:

• راندمان حرارتی را تا ۳۰٪ افزایش دهد
• ابعاد سیستم را کوچک‌تر کند
• هزینه بهره‌برداری را کاهش دهد

مبدل حرارتی صفحه‌ای؛ حداکثر راندمان در حداقل فضا

مبدل حرارتی صفحه‌ای بر پایه افزایش شدید سطح تماس و ایجاد جریان آشفته طراحی شده است. صفحات نازک فلزی با الگوی موج‌دار باعث می‌شوند سیال حتی در سرعت‌های پایین وارد رژیم توربولانسی شود.

تحلیل مهندسی عملکرد

در این مبدل:

• ضخامت دیواره بسیار کم است
• فاصله بین صفحات کم است
• ضریب جابجایی بسیار بالا است

نتیجه:

نام فرمول: افزایش ضریب انتقال حرارت
U_plate >> U_shell

به همین دلیل، برای یک مقدار مشخص انتقال حرارت:

نام فرمول: سطح مورد نیاز
A_plate < A_shell

یعنی مبدل صفحه‌ای با سطح کمتر، همان کار را انجام می‌دهد.

در صنایع مختلف، دستگاه تصفیه آب صنعتی اسمز معکوس (RO) یکی از مؤثرترین راهکارها برای تولید آب با کیفیت بالا و حذف املاح محلول، آلاینده‌ها و ناخالصی‌های موجود در آب محسوب می‌شود. این سیستم‌ها با بهره‌گیری از فناوری اسمز معکوس، نقش مهمی در تأمین آب مورد نیاز صنایع، نیروگاه‌ها، کارخانجات تولیدی، صنایع غذایی و دارویی ایفا می‌کنند. انتخاب صحیح سیستم RO می‌تواند موجب افزایش بهره‌وری تجهیزات، کاهش هزینه‌های نگهداری و بهبود کیفیت فرآیندهای صنعتی شود. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/industrial-ro-water-purifier

رفتار جریان در مبدل صفحه ای

یکی از مهم‌ترین ویژگی‌ها:

• ایجاد توربولانس مصنوعی

این موضوع باعث افزایش عدد ناسلت می‌شود:

نام فرمول: عدد ناسلت
Nu = hD / k

افزایش Nu → افزایش h → افزایش U → افزایش راندمان

محدودیت‌های واقعی مبدل صفحه ای (آن چیزی که در کاتالوگ‌ها نمی‌گویند)

• گسکت‌ها در دمای بالا محدودیت دارند
• در فشار بالا احتمال نشتی افزایش می‌یابد
• سیالات دارای ذرات باعث گرفتگی می‌شوند
• هزینه نگهداری در بلندمدت ممکن است بالا برود

با توجه به این محدودیت‌ها، انتخاب مدل مناسب مبدل صفحه ای باید بر اساس شرایط واقعی پروژه انجام شود. برای بررسی مدل‌ها و مقایسه گزینه‌های مختلف، مشاهده انواع مبدل صفحه ای می‌تواند به انتخاب دقیق‌تر تجهیز کمک کند.

مبدل پوسته و لوله؛ طراحی محافظه‌کارانه اما قابل اعتماد

اگر مبدل صفحه‌ای نماد راندمان است، مبدل پوسته و لوله نماد پایداری و دوام است.

این مبدل بر پایه ساختار مکانیکی قوی طراحی شده است:

• لوله‌ها در داخل پوسته
• امکان تحمل فشار بالا
• قابلیت استفاده در شرایط خشن

تحلیل عملکرد حرارتی

در این مبدل:

• فاصله بین سیالات بیشتر است
• توربولانس کمتر از صفحه‌ای است
• ضخامت دیواره بیشتر است

در نتیجه:

نام فرمول: ضریب انتقال حرارت کمتر
U_shell < U_plate

اما در عوض:

• عملکرد پایدارتر
• حساسیت کمتر به شرایط محیطی

رفتار جریان در مبدل پوسته و لوله

جریان در این مبدل معمولاً ترکیبی است:

• جریان در لوله‌ها
• جریان عرضی در پوسته

این موضوع باعث کاهش راندمان نسبت به جریان ناهمسو کامل می‌شود.

تحلیل افت فشار؛ جایی که تصمیم‌ها سخت می‌شوند

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

در مبدل صفحه‌ای:

• سرعت بالا
• مسیر پیچیده
  → افت فشار زیاد

در مبدل پوسته و لوله:

• مسیر بازتر
  → افت فشار کمتر
•


نتیجه مهم:

هر چه انتقال حرارت بهتر شود، معمولاً افت فشار هم بیشتر می‌شود.

مقایسه عمیق مهندسی

جهت مشاهده مشخصات، دریافت مشاوره و خرید چیلر، کلیک کنید.

تحلیل یک سناریوی واقعی مهندسی

فرض کنیم نیاز به انتقال ۱ مگاوات حرارت داریم:

در مبدل صفحه‌ای:

• U بالا → سطح کم
• ولی ΔP بالا

در مبدل پوسته و لوله:

• U پایین → سطح بیشتر
• ولی ΔP کمتر

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔT)

• فشرده‌سازی سیستم
• یا کاهش افت فشار

عامل پنهان در انتخاب: نوع سیال

اگر سیال:

• تمیز و بدون ذرات باشد → صفحه‌ای
• دارای رسوب، ذرات یا خورندگی باشد → پوسته و لوله

عامل کلیدی دیگر: محدودیت فضا

• فضای محدود → صفحه‌ای
• فضای کافی → پوسته و لوله

محاسبات انتقال حرارت، مقایسه عددی راندمان و بررسی افت فشار

در انتخاب بین مبدل حرارتی صفحه ای و پوسته و لوله ای، تصمیم‌گیری بدون تحلیل عددی می‌تواند منجر به خطای جدی در طراحی شود. در این بخش، با استفاده از روابط مهندسی و مدل‌سازی حرارتی، عملکرد این دو نوع مبدل به‌صورت دقیق بررسی می‌شود.

معادله پایه طراحی مبدل حرارتی

اساس تمام طراحی‌ها بر این رابطه است:

نام فرمول: معادله انتقال حرارت
Q = U × A × ΔT

این رابطه نشان می‌دهد که برای انتقال مقدار مشخصی از حرارت، سه پارامتر تعیین‌کننده وجود دارد:

• ضریب انتقال حرارت (U)
• سطح انتقال (A)
• اختلاف دما (ΔT)

 تحلیل ضریب کلی انتقال حرارت (U)

نام فرمول: مقاومت حرارتی کل
1/U = (1/h_i) + (t/k) + (1/h_o) + R_f

در این رابطه:

• h_i ضریب جابجایی داخلی
• h_o ضریب جابجایی خارجی
• t ضخامت دیواره
• k هدایت حرارتی
• R_f مقاومت ناشی از رسوب

مقایسه واقعی U در دو مبدل

نتیجه مهندسی:

مبدل صفحه ای تا چند برابر انتقال حرارت مؤثرتر دارد.

در صنایع نفت، گاز، پتروشیمی، غذایی و شیمیایی، مبدل حرارتی اسپیرال یکی از مؤثرترین تجهیزات انتقال حرارت برای سیالات دارای ذرات معلق، ویسکوز یا مستعد رسوب‌گذاری محسوب می‌شود. طراحی مارپیچی این مبدل باعث افزایش راندمان انتقال حرارت، کاهش گرفتگی و بهبود عملکرد در شرایط عملیاتی سخت می‌شود. به همین دلیل، مبدل‌های اسپیرال در بسیاری از فرآیندهای صنعتی به عنوان راهکاری قابل اعتماد و اقتصادی مورد استفاده قرار می‌گیرند. برای مشاهده مشخصات فنی، کاربردها و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/spiral-heat-exchangr

 تحلیل جابجایی حرارت و عدد ناسلت

نام فرمول: عدد ناسلت
Nu = hD / k

برای جریان آشفته:

نام فرمول: رابطه Dittus-Boelter
Nu = 0.023 Re^0.8 Pr^n

جدول مقایسه رفتار جریان

برای کنترل تنش‌های ناشی از تغییرات دمایی، مبدل حرارتی UTUBE به دلیل ساختار ویژه خود در بسیاری از واحدهای صنعتی مورد استفاده قرار می‌گیرد.

 تحلیل روش LMTD (اختلاف دمای لگاریتمی)

نام فرمول: LMTD
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

مقایسه عملکرد حرارتی

جهت دریافت اطلاعات فنی، استعلام قیمت و خرید مبدل حرارتی چیلر، کلیک کنید.

تحلیل روش NTU (برای طراحی پیشرفته)

نام فرمول: NTU
NTU = (U × A) / C_min

نام فرمول: اثربخشی
ε = Q_actual / Q_max

جدول مقایسه راندمان

بیشتر بخوانید: اصول طراحی مکانیکی و حرارتی پوسته و لوله (TEMA Standard)

 محاسبه سطح انتقال حرارت

نام فرمول: سطح مبدل
A = Q / (U × ΔT)

مثال عددی واقعی

فرض:

• Q = 800 kW
• ΔT = 40 K

برای مبدل صفحه‌ای:

A = 800000 / (4000 × 40) = 5 m²

برای مبدل پوسته و لوله:

A = 800000 / (1000 × 40) = 20 m²

نتیجه:

مبدل پوسته و لوله نیاز به 4 برابر سطح دارد.برای سیالاتی که احتمال رسوب‌گذاری یا آلودگی در آن‌ها زیاد است، مبدل حرارتی اسپیرال می‌تواند نسبت به بسیاری از طراحی‌های متداول مقاومت بیشتری در برابر گرفتگی داشته باشد.

تحلیل افت فشار (Pressure Drop)

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

مقایسه افت فشار

تحلیل مهندسی:

• افزایش سرعت → افزایش h
• اما → افزایش ΔP

این یک trade-off کلاسیک است.

تحلیل رسوب (Fouling)

نام فرمول: اثر رسوب
1/U_total = 1/U_clean + R_f

مقایسه حساسیت به رسوب

تحلیل اقتصادی اولیه

نام فرمول: هزینه کل
Total Cost = Capital + Operating

جدول مقایسه اقتصادی

مدل پیشرفته انتخاب، بهینه‌سازی طراحی و تحلیل چندمعیاره صنعتی

در این مرحله، انتخاب بین مبدل حرارتی صفحه‌ای و پوسته و لوله‌ای از سطح مقایسه خارج شده و وارد فاز بهینه‌سازی مهندسی مبتنی بر داده و تصمیم‌گیری چندمعیاره (MCDM) می شود.در صنایع سنگین که ظرفیت انتقال حرارت بالایی مورد نیاز است، مبدل حرارتی چند لوله ای یکی از راهکارهای رایج در طراحی سیستم‌های حرارتی به شمار می‌رود.

در واقع، هدف این است که پاسخ این سؤال را با دقت مهندسی بدهیم:
«در این شرایط خاص، کدام مبدل بهترین عملکرد فنی-اقتصادی را دارد؟»

 تعریف مدل مهندسی مسئله (Engineering Problem Formulation)

هر انتخاب باید به یک مدل ریاضی تبدیل شود:

نام فرمول: تابع هدف بهینه‌سازی
Min/Max (Z) = f (Q, ΔP, Cost, Reliability, Space)

که در آن:

• Q = انتقال حرارت
• ΔP = افت فشار
• Cost = هزینه کل
• Reliability = قابلیت اطمینان
• Space = محدودیت فضایی

تابع هدف چندگانه (Multi-Objective Optimization)

در انتخاب مبدل، با چند هدف متضاد مواجه هستیم:

• افزایش Q
• کاهش ΔP
• کاهش هزینه
• افزایش عمر تجهیز

فرم نرمال‌شده تابع هدف:

نام فرمول: تابع هدف وزن‌دار
Z = w1(Q/Qmax) - w2(ΔP/ΔPmax) - w3(Cost/Costmax) + w4(Reliability)

مدل‌سازی دقیق انتقال حرارت در دو مبدل

برای مبدل صفحه‌ای:

نام فرمول: انتقال حرارت صفحه‌ای
Q = U_p × A_p × ΔT_lm

برای مبدل پوسته و لوله:

نام فرمول: انتقال حرارت پوسته و لوله
Q = U_s × A_s × F × ΔT_lm

که F ضریب تصحیح جریان است.در محیط‌هایی که محدودیت فضای نصب وجود دارد، مبدل حرارتی هوا خنک عمودی انتخاب مناسبی برای بهره‌گیری حداکثری از فضای موجود خواهد بود.

جدول مقایسه پارامترهای حرارتی

 تحلیل پیشرفته افت فشار (Hydraulic Performance)

نام فرمول: افت فشار کلی
ΔP_total = ΔP_friction + ΔP_local

در مبدل صفحه‌ای:

نام فرمول: افت فشار کانال
ΔP = K × (ρV^2 / 2)

در پوسته و لوله:

نام فرمول: افت فشار پوسته
ΔP = f × (G^2 / 2ρ) × (L/D)

جدول تحلیل هیدرولیکی

جهت دریافت اطلاعات تخصصی، استعلام قیمت و خرید سیستم ضدعفونی اوزون، کلیک کنید.

 تحلیل رسوب و تخریب عملکرد (Degradation Modeling)

در طول زمان، عملکرد کاهش می‌یابد:

نام فرمول: افت عملکرد
U(t) = U_clean / (1 + R_f(t))

مدل رشد رسوب:

نام فرمول: رشد رسوب
R_f(t) = a × t^b

نتیجه مهندسی:

بیشتر بخوانید: تحلیل عملکرد مبدل حرارتی آب داغ در سیستم های گرمایش صنعتی

 تحلیل حساسیت (Sensitivity Analysis)

هدف: بررسی اینکه کدام پارامتر بیشترین تأثیر را دارد.

نام فرمول: حساسیت
S_x = ∂Q / ∂x

نتایج معمول:

برای مشاهده مشخصات فنی و خرید EX-SP هواساز استخری اینجا کلیک کنید.

تحلیل اقتصادی پیشرفته (Techno-Economic Analysis)

نام فرمول: هزینه کل سالانه
TAC = C_capital × CRF + C_energy + C_maintenance

ضریب بازیابی سرمایه:

نام فرمول: CRF
CRF = [i(1+i)^n] / [(1+i)^n - 1]

جدول تحلیل اقتصادی

جهت آشنایی با ویژگی‌ها، دریافت مشاوره و خرید هواساز از سازنده، کلیک کنید.

 مدل تصمیم‌گیری TOPSIS (حرفه‌ای)

نام فرمول: فاصله تا ایده‌آل
Ci = Di- / (Di+ + Di-)

جدول رتبه‌بندی نمونه

نتیجه:

Ci (صفحه‌ای) > Ci (پوسته و لوله) در شرایط سبک
برعکس در شرایط سنگین در برخی فرآیندهای انتقال حرارت که سطح تبادل نقش تعیین‌کننده ای دارد، مبدل حرارتی لوله ای می تواند موجب افزایش راندمان کلی سیستم شود.

 بهینه‌سازی طراحی (Design Optimization Strategy)

برای مبدل صفحه‌ای:

• افزایش تعداد صفحات
• کاهش فاصله کانال
• افزایش توربولانس

برای پوسته و لوله:

• افزایش تعداد پاس
• بهینه‌سازی بفل‌ها
• انتخاب آرایش لوله

استراتژی انتخاب نهایی (Engineering Decision Logic)

اگر این شرایط برقرار باشد:

بیشتر بخوانید: راهنمای مهندسی انتخاب مبدل حرارتی هواخنک بر اساس شرایط اقلیمی و فرآیندی ایران

 استراتژی هیبریدی (Hybrid Design)

در پروژه‌های پیشرفته:

✔ طراحی ترکیبی:

• مرحله اول: پوسته و لوله (تحمل شرایط سخت)
• مرحله دوم: صفحه‌ای (افزایش راندمان)

  سناریو ۱: واحد خنک‌کاری در صنعت پتروشیمی

در یک واحد پتروشیمی، سیالی با مشخصات زیر باید خنک شود:

• دمای ورودی بالا (بیش از 120 درجه سانتی‌گراد)
• وجود ذرات معلق و آلودگی شیمیایی
• فشار عملیاتی بالا
• کارکرد 24 ساعته بدون توقف

تحلیل مهندسی سیستم: در نگاه اولیه، ممکن است مبدل صفحه‌ای به دلیل راندمان بالاتر جذاب باشد، اما در این شرایط چند مشکل جدی ایجاد می‌شود:

• کانال‌های باریک صفحات مستعد گرفتگی هستند
• رسوب‌گذاری باعث افت شدید راندمان می‌شود
• توقف سیستم برای شستشو هزینه‌بر است
• محدودیت در تحمل فشارهای بالا وجود دارد

در مقابل، مبدل حرارتی پوسته و لوله:

• مسیر جریان بازتر دارد
• تحمل آلودگی بالاتری دارد
• قابلیت شستشوی مکانیکی (Mechanical Cleaning) دارد
• در فشار بالا پایدارتر است

نتیجه مهندسی: در این سناریو، مبدل حرارتی پوسته و لوله معمولاً گزینه مناسب‌تری است.

چون حتی با سیال آلوده و فشار بالا، انتخاب نهایی به فشار/دما، میزان ذرات، ویسکوزیته، متریال، امکان تمیزکاری و طراحی واقعی بستگی دارد.

سناریو ۲: سیستم گرمایش آب فرآیندی در صنایع غذایی

سوالات متداول درباره انتخاب بین مبدل حرارتی صفحه‌ای و پوسته و لوله‌ای FAQ
