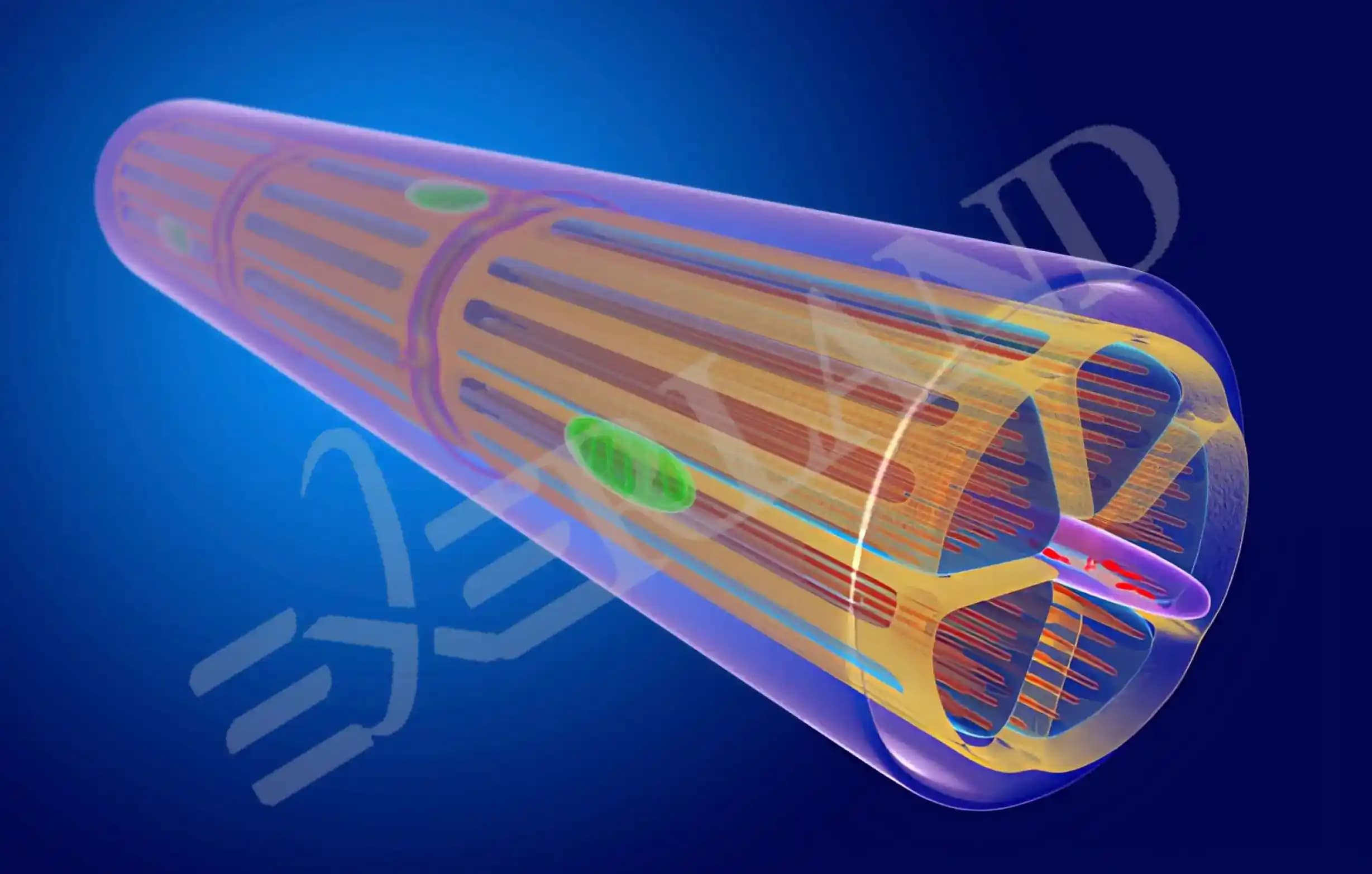

طراحی مبدل حرارتی پوسته و لوله در پروژههای صنعتی فقط به محاسبه سطح انتقال حرارت محدود نمیشود. یک طراحی قابل اتکا باید همزمان بار حرارتی، شرایط واقعی جریان، افت فشار، خواص ترمودینامیکی، رسوبگذاری، آرایش لولهها، بافلها، انبساط حرارتی و الزامات مکانیکی را در نظر بگیرد.
در این فرآیند، Aspen HYSYS و HTRI دو نقش متفاوت اما مکمل دارند. Aspen HYSYS بیشتر برای شبیهسازی فرآیند، تعیین شرایط جریانها، خواص سیال و Heat Duty استفاده میشود؛ در حالی که HTRI برای Thermal Rating و بررسی دقیق عملکرد حرارتی و هیدرولیکی مبدل به کار میرود.
در این راهنما، فرآیند طراحی یک مبدل حرارتی پوسته و لوله از تعریف جریانهای فرآیندی و انتخاب Property Package تا محاسبه LMTD، تعیین سطح انتقال حرارت، انتخاب آرایش لوله و بافل، بررسی افت فشار، Fouling، انتخاب TEMA و بازبینی نهایی طراحی مرحلهبهمرحله بررسی میشود.
اگر هدف شما انتخاب نوع مناسب مبدل برای یک پروژه است، ابتدا راهنمای انتخاب مبدل حرارتی پوسته و لوله را مطالعه کنید و سپس برای ورود به جزئیات طراحی حرارتی و فرآیندی به این مقاله برگردید.
بهصورت خلاصه، طراحی مبدل حرارتی پوسته و لوله با HYSYS و HTRI از تعریف دقیق جریانها و انتخاب Property Package شروع میشود. سپس Heat Duty و شرایط دما و فشار در شبیهسازی فرآیند تعیین شده و پارامترهای اصلی برای Thermal Rating در HTRI استفاده میشوند. در HTRI، هندسه مبدل، سطح انتقال حرارت، سرعت جریان، افت فشار، Fouling و عملکرد حرارتی بررسی شده و در صورت مناسب نبودن نتایج، طراحی بهصورت تکرارشونده اصلاح میشود. طراحی مکانیکی و الزامات ساخت نیز باید جداگانه و مطابق مبنای طراحی پروژه تأیید شوند.
برای آشنایی با ساختار، کاربردها و معیارهای انتخاب مبدل حرارتی پوسته و لوله، میتوانید صفحه تخصصی این تجهیز را نیز بررسی کنید.
مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) تجهیزی است که در آن دو سیال از دو مسیر مجزا عبور میکنند و انرژی حرارتی از طریق دیواره لولهها بین آنها منتقل میشود. یک سیال در سمت لولهها (Tube Side) و سیال دیگر در سمت پوسته (Shell Side) جریان دارد.
قطر پوسته، قطر و طول لولهها، تعداد پاسها، آرایش لولهها، نوع بافل و شرایط جریان از مهمترین پارامترهایی هستند که عملکرد حرارتی و هیدرولیکی مبدل را تعیین میکنند.
برای آشنایی با ساختارها و انواع مختلف این تجهیزات، انواع مبدل حرارتی پوسته و لوله را نیز بررسی کنید.
چرا طراحی با Aspen HYSYS و HTRI اهمیت دارد؟
طراحی یک مبدل حرارتی پوسته و لوله فقط به محاسبه سطح انتقال حرارت محدود نمیشود. در یک پروژه صنعتی، مهندس باید بار حرارتی، دما و فشار جریانها، خواص سیالات، افت فشار، سرعت جریان، رسوبگذاری و محدودیتهای هندسی و مکانیکی را بهصورت همزمان بررسی کند. به همین دلیل، استفاده از ابزارهای تخصصی شبیهسازی فرآیند و طراحی مبدل حرارتی میتواند دقت و قابلیت اطمینان فرآیند طراحی را افزایش دهد.
در این میان، Aspen HYSYS و HTRI دو ابزار با نقشهای متفاوت اما مکمل هستند. HYSYS بیشتر برای مدلسازی و شبیهسازی فرآیند و تعیین شرایط فرآیندی جریانها استفاده میشود، در حالی که HTRI برای بررسی تخصصی عملکرد حرارتی و هیدرولیکی مبدل حرارتی کاربرد دارد.
این تفاوت بهخصوص در طراحی مبدل حرارتی پوسته و لوله اهمیت دارد؛ زیرا اطلاعاتی مانند دبی، دما، فشار، ترکیب سیال و بار حرارتی که از شبیهسازی فرآیند به دست میآیند، مبنای مهمی برای طراحی و Thermal Rating مبدل هستند.
نقش HYSYS در شبیهسازی فرآیند
Aspen HYSYS در درجه اول یک ابزار Process Simulation است و برای مدلسازی واحد فرآیندی و تعیین شرایط جریانها مورد استفاده قرار میگیرد. در طراحی مبدل حرارتی، اطلاعات حاصل از شبیهسازی HYSYS میتواند شامل دما و فشار ورودی و خروجی، دبی جرمی یا حجمی، ترکیب سیال، فاز جریان و بار حرارتی موردنیاز باشد.
این اطلاعات اهمیت زیادی دارند، زیرا طراحی مبدل باید بر اساس شرایط واقعی فرآیند انجام شود. برای مثال، تغییر دما میتواند خواص فیزیکی سیال مانند ویسکوزیته و چگالی را تغییر دهد و در نتیجه بر ضریب انتقال حرارت و افت فشار اثر بگذارد.
در جریانهای چندفازی نیز تعیین دقیق شرایط فرآیندی اهمیت بیشتری پیدا میکند. در چنین شرایطی، استفاده از نتایج شبیهسازی فرآیند میتواند مبنای مناسبتری برای تعیین شرایط طراحی مبدل فراهم کند.
بهصورت ساده میتوان نقش HYSYS را اینگونه خلاصه کرد:
- شبیهسازی فرآیند و واحد صنعتی
- تعیین شرایط ورودی و خروجی جریانها
- محاسبه یا تعیین Heat Duty موردنیاز
- بررسی تغییرات دما و فشار
- تعیین خواص و شرایط فازی جریانها
- فراهم کردن دادههای فرآیندی برای مرحله طراحی مبدل
بنابراین HYSYS را میتوان لایه فرآیندی طراحی در نظر گرفت؛ یعنی ابتدا مشخص میشود فرآیند به چه عملکردی از مبدل نیاز دارد، سپس این اطلاعات برای طراحی تخصصی مبدل مورد استفاده قرار میگیرند.
نقش HTRI در Thermal Rating
پس از مشخص شدن شرایط فرآیندی، HTRI برای بررسی تخصصی عملکرد مبدل حرارتی مورد استفاده قرار میگیرد. در این مرحله، هندسه مبدل، مشخصات لولهها، آرایش Tube Bundle، شرایط جریان، مشخصات پوسته و سایر پارامترهای طراحی در مدل وارد شده و عملکرد حرارتی و هیدرولیکی تجهیز ارزیابی میشود.
یکی از مهمترین کاربردهای HTRI، Thermal Rating است. در این فرآیند مشخص میشود که مبدل با هندسه و شرایط طراحی انتخابشده تا چه اندازه میتواند بار حرارتی موردنیاز را تأمین کند و آیا افت فشار و سرعت جریان در محدوده قابلقبول قرار دارند یا خیر.
پارامترهایی مانند موارد زیر در ارزیابی عملکرد مبدل اهمیت دارند:
- Heat Duty
- Overall Heat Transfer Coefficient (U)
- ΔP Tube Side
- ΔP Shell Side
- Velocity
- Fouling
- Temperature Profiles
بنابراین خروجی HTRI نباید فقط به یک عدد برای سطح انتقال حرارت محدود شود. مهندس باید مجموعه نتایج حرارتی و هیدرولیکی را در کنار محدودیتهای فرآیند بررسی کند و در صورت نیاز، هندسه مبدل را اصلاح و محاسبات را تکرار کند.
همچنین در طراحی صنعتی، نتایج HTRI باید در کنار الزامات طراحی مکانیکی و استانداردها و رویههای مورد استفاده پروژه بررسی شوند. برای آشنایی بیشتر با الزامات مرتبط با TEMA در طراحی مبدلهای پوسته و لوله، مطالعه استاندارد TEMA در مبدل حرارتی پوسته و لوله میتواند به درک بهتر ارتباط میان طراحی حرارتی و الزامات طراحی تجهیز کمک کند.
تفاوت HYSYS و HTRI
HYSYS و HTRI جایگزین یکدیگر نیستند؛ بلکه در یک فرآیند طراحی مهندسی میتوانند نقشهای متفاوتی داشته باشند. HYSYS بیشتر به این سؤال پاسخ میدهد که فرآیند چه شرایطی برای مبدل ایجاد میکند و مبدل باید چه وظیفهای را انجام دهد؟ در مقابل، HTRI به این سؤال نزدیکتر است که مبدل با هندسه و مشخصات انتخابشده، آیا میتواند این وظیفه را با عملکرد حرارتی و هیدرولیکی قابلقبول انجام دهد؟
| HTRI | Aspen HYSYS | مورد |
|---|---|---|
| طراحی و Thermal Rating مبدل | شبیهسازی فرآیند | حوزه اصلی |
| عملکرد حرارتی و هیدرولیکی | شرایط فرآیندی و جریانها | تمرکز |
| بررسی کفایت مبدل برای Duty | تعیین/محاسبه در مدل فرآیندی | Heat Duty |
| استفاده در ارزیابی مبدل | تعیین شرایط فرآیند | دما و فشار |
| استفاده در محاسبات انتقال حرارت و افت فشار | محاسبه در مدل فرآیندی | خواص سیال |
| بررسی جزئیات هندسی | معمولاً در سطح مدل فرآیند | هندسه مبدل |
| ارزیابی تخصصی سمت لوله و پوسته | بخشی از مدل فرآیند | افت فشار |
| یکی از کاربردهای اصلی | نقش اصلی ندارد | Thermal Rating |
در نتیجه، یک رویکرد حرفهای میتواند به این ترتیب شکل بگیرد: ابتدا شرایط فرآیندی در HYSYS مشخص میشود، سپس مبدل در HTRI از نظر حرارتی و هیدرولیکی ارزیابی میشود و در صورت نیاز، مشخصات و هندسه مبدل اصلاح و فرآیند طراحی تکرار میشود.
این فرآیند تکرارشونده کمک میکند انتخاب مبدل فقط بر اساس یک محاسبه تئوری انجام نشود و عواملی مانند انتقال حرارت، افت فشار، Fouling، سرعت جریان، هندسه مبدل و شرایط واقعی فرآیند همزمان در نظر گرفته شوند.
محاسبه بار حرارتی مبدل (Heat Duty)
اولین مرحله در طراحی مبدل حرارتی، تعیین بار حرارتی موردنیاز است. برای یک جریان تکفازی که تغییر فاز ندارد، رابطه پایه بهصورت زیر نوشته میشود:
Q = ṁ × Cp × ΔT
که در آن:
Q = بار حرارتی، معمولاً بر حسب W یا kW
ṁ = دبی جرمی سیال، kg/s
Cp = ظرفیت گرمایی ویژه، J/(kg·K)
ΔT = اختلاف دمای ورودی و خروجی، K
در طراحی واقعی، Cp ممکن است با دما تغییر کند و برای سیالات دارای تغییر فاز، رابطه ساده بالا بهتنهایی کافی نیست. به همین دلیل، شرایط واقعی جریان و خواص ترمودینامیکی باید در Aspen HYSYS تعیین و سپس برای طراحی مبدل استفاده شوند.
اعتبارسنجی تعادل انرژی
قبل از ورود به طراحی هندسی، باید تعادل انرژی دو سمت مبدل بررسی شود:
Q_hot ≈ Q_cold
اختلاف قابل توجه بین بار حرارتی سمت گرم و سرد میتواند نشانه خطا در دادههای ورودی، Property Package، واحدها یا تعریف جریانها باشد.
انتخاب نوع جریان (Flow Arrangement)
در مبدلهای پوسته و لوله، نوع جریان تأثیر مستقیمی بر راندمان دارد:
- Parallel Flow
- Counter Flow
- Cross Flow
بهصورت تجربی:
جریان مخالف (Counter Flow) بیشترین راندمان را دارد.
در بسیاری از کاربردها، آرایش Counter Flow نیروی محرک دمایی مؤثرتری نسبت به Parallel Flow فراهم میکند؛ با این حال، انتخاب آرایش جریان باید بر اساس دماهای هدف، محدودیتهای فرآیندی، افت فشار و هندسه واقعی مبدل انجام شود.
اختلاف دمای میانگین لگاریتمی (LMTD) در طراحی مبدل
LMTD یکی از پارامترهای اصلی برای تعیین نیروی محرک انتقال حرارت در مبدلهای حرارتی است.
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂)
در آرایشهای چندپاس و برخی هندسههای پیچیده، LMTD باید با ضریب تصحیح مناسب اصلاح شود:
ΔTₘ = F × LMTD
در این رابطه، F ضریب تصحیح LMTD است و مقدار آن به آرایش جریان و هندسه مبدل وابسته است.
در طراحی نهایی، مقدار F نباید بهصورت یک عدد ثابت و مستقل از هندسه فرض شود؛ بلکه باید با توجه به آرایش واقعی مبدل بررسی شود.
در مبدلهای چندپاس، مقدار F به آرایش واقعی جریان و دماهای ورودی و خروجی وابسته است و باید برای پیکربندی موردنظر تعیین شود.
محاسبه سطح انتقال حرارت مورد نیاز
پس از تعیین بار حرارتی، ضریب کلی انتقال حرارت و اختلاف دمای مؤثر، میتوان سطح تقریبی موردنیاز مبدل را محاسبه کرد:
A = Q / (U × ΔTₘ)
که در آن:
A = سطح انتقال حرارت موردنیاز، m²
Q = بار حرارتی، W
U = ضریب کلی انتقال حرارت، W/(m²·K)
ΔTₘ = اختلاف دمای مؤثر، K
در طراحی دقیق باید مشخص شود U و A بر اساس سطح داخلی یا خارجی لوله تعریف شدهاند و مبنای سطح در تمام محاسبات یکسان باشد.
مثال عددی
اگر:
Q = 500 kW
U = 400 W/(m²·K)
ΔTₘ = 55 K
باشد:
A = (500 × 1000) / (400 × 55) ≈ 22.7 m²
این مقدار یک تخمین اولیه است. در طراحی واقعی، Fouling، ضریب تصحیح LMTD، آرایش جریان، تعداد پاسها، افت فشار و حاشیه طراحی باید در تعیین سطح نهایی لحاظ شوند.
ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)
ضریب کلی انتقال حرارت
1/U = 1/hᵢ + Rf,ᵢ + δ/k + Rf,o + 1/hₒ
در این رابطه:
- hi و ho ضرایب جابجایی
- Rf مقاومت رسوب
- δ/k مقاومت دیواره
Insight مهم:
در طراحی واقعی، U یک مقدار ثابت نیست
- بلکه تابعی از شرایط جریان و خواص سیال است
انتخاب سمت لوله و پوسته (Design Decision Logic)
یک قانون تجربی مهندسی:
انتخاب سمت لوله و پوسته یک تصمیم چندمعیاره است. فشار، خوردگی، ویسکوزیته، دبی، Fouling، قابلیت تمیزکاری، افت فشار مجاز، جنس متریال و الزامات مکانیکی باید همزمان بررسی شوند. در بسیاری از طراحیها، سیالات با فشار بالاتر یا سرویسهایی که کنترل و نگهداری سمت لوله مزیت دارد، به Tube Side اختصاص داده میشوند؛ اما این موضوع یک قانون ثابت برای تمام سرویسها نیست.
انتخاب سمت Tube و Shell به فشار، خوردگی، ویسکوزیته، دبی، قابلیت تمیزکاری، افت فشار و الزامات مکانیکی بستگی دارد.
دلیل:
کنترل مکانیکی بهتر
- کاهش هزینه ساخت
- بهبود انتقال حرارت
تحلیل افت فشار (Pressure Drop)
افت فشار یکی از محدودیتهای طراحی است.
افت فشار
ΔP = f × (L/D) × (ρV²/2)
این رابطه یک فرم سادهشده برای افت اصطکاکی جریان داخل لوله است و برای محاسبه کامل افت فشار مبدل، اتصالات، تغییر مسیرها، ورودی و خروجی و افت فشار سمت پوسته نیز باید در نظر گرفته شوند.
نکته مهم:
افت فشار زیاد → افزایش مصرف انرژی پمپ
افزایش سرعت جریان معمولاً میتواند ضریب انتقال حرارت را افزایش دهد، اما در مقابل افت فشار نیز افزایش پیدا میکند. بنابراین طراحی باید بین عملکرد حرارتی و افت فشار مجاز فرآیند تعادل برقرار کند.
طراحی یعنی ایجاد تعادل بین این دو
این رابطه، فرم ساده افت اصطکاکی در جریان داخل لوله است و افت فشار سمت پوسته پیچیدهتر است.
جدول مقایسه پارامترهای کلیدی طراحی
| نقش در طراحی | پارامتر |
|---|---|
| تعیین بار حرارتی | Heat Duty |
| تعیین نیروی محرک انتقال حرارت | LMTD |
| تعیین ظرفیت انتقال حرارت | U |
| محدودیت هیدرولیکی | ΔP |
| کاهش عملکرد در طول زمان | Fouling |
| تعیین سطح و سرعت | Tube Geometry |
| کنترل جریان سمت پوسته | Baffle Configuration |
نقش Fouling در طراحی واقعی
در طراحی صنعتی، هیچوقت سطح تمیز فرض نمیشود.
مقاومت کل
R_total = R_clean + Rf
نکته:
اگر در طراحی لحاظ نشود → مبدل Overdesign یا Fail میشود
مقدار Fouling Resistance باید بر اساس نوع سیال، دمای کاری، کیفیت سیال، سابقه بهرهبرداری، مبنای طراحی پروژه و استاندارد یا رویه مهندسی مربوطه تعیین شود.
برای بررسی اثر نگهداری، رسوب و خوردگی بر عملکرد بلندمدت، راهنمای افزایش عمر مبدل حرارتی پوسته و لوله را مطالعه کنید.
طراحی عملی مبدل پوسته و لوله با Aspen HYSYS و HTRI (از شبیهسازی فرآیندی تا Thermal Design واقعی)
در طراحی صنعتی مبدلهای حرارتی پوسته و لوله، صرف دانستن روابط انتقال حرارت کافی نیست. آنچه در پروژههای واقعی اهمیت دارد، توانایی تبدیل دادههای فرآیندی به یک طراحی قابل ساخت (Fabricable Design) است. این دقیقاً جایی است که ترکیب Aspen HYSYS و HTRI به یک استاندارد مهندسی تبدیل میشود.
در مرحله اول، Aspen HYSYS شرایط فرآیندی واقعی مانند دما، فشار، ترکیب سیالات، دبی و بار حرارتی را در کل واحد فرآیندی شبیهسازی میکند. این اطلاعات پایهای برای تعیین شرایط کاری مبدل حرارتی هستند.
سپس داده های فرآیندی به دستآمده از HYSYS، مانند دبی، دما، فشار، فاز و مشخصات سیال، بهعنوان ورودی طراحی در HTRI استفاده میشوند. نحوه انتقال یا ورود این دادهها به نرمافزار، به گردشکار پروژه و روش استفاده از ابزارها بستگی دارد.
در این فرآیند طراحی بهصورت گامبهگام و با نگاه مهندسی اجرا میشود؛ بهطوری که خروجی نهایی، قابل استفاده در:
- تهیه Datasheet
- بررسی Vendor
- و تصمیمگیری اجرایی
باشد.
پیش از شروع محاسبات طراحی، باید نوع مناسب مبدل از نظر ساختار و آرایش جریان مشخص شود. برای آشنایی با تفاوت انواع مبدل حرارتی پوسته و لوله، مقاله تخصصی انواع مبدل را مطالعه کنید.
انتخاب مدل ترمودینامیکی (Property Package Engineering)
پایه تمام محاسبات، مدل ترمودینامیکی است. انتخاب اشتباه در این مرحله، کل طراحی را منحرف میکند.
پایه تمام محاسبات در شبیهسازی فرایند، انتخاب مدل ترمودینامیکی (Property Package) مناسب است. تمام خواص فیزیکی و ترمودینامیکی سیالات مانند آنتالپی، ظرفیت گرمایی، دانسیته، ویسکوزیته و تعادل فازی بر اساس این مدل محاسبه میشوند. بنابراین اگر در این مرحله انتخاب نادرستی انجام شود، کل طراحی میتواند از واقعیت فاصله بگیرد و نتایج محاسبات قابل اعتماد نخواهند بود.
در نرمافزارهایی مانند Aspen HYSYS مدلهای مختلفی برای شرایط فرایندی متفاوت وجود دارد؛ برای مثال معادلات حالت مانند Peng–Robinson یا SRK برای سیستمهای هیدروکربنی و مدلهایی مانند NRTL یا UNIQUAC برای سیستمهای قطبی و محلولها استفاده میشوند. انتخاب صحیح این مدلها باعث میشود خواص سیال در محدوده دما و فشار واقعی فرآیند با دقت مناسبی پیشبینی شود.
اهمیت این موضوع زمانی بیشتر مشخص میشود که دادههای بهدستآمده برای طراحی مبدل حرارتی مورد استفاده قرار میگیرند. زیرا پارامترهایی مانند بار حرارتی، اختلاف دمای مؤثر، ضریب انتقال حرارت و افت فشار همگی به خواص دقیق سیال وابسته هستند. در نتیجه انتخاب درست مدل ترمودینامیکی، پایهای اساسی برای طراحی دقیق و قابل اعتماد انواع مبدلهای حرارتی در پروژههای صنعتی محسوب میشود.
انتخاب Property Package باید بر اساس ترکیب سیال، محدوده دما و فشار، وجود فازهای مختلف و نوع سیستم فرآیندی انجام شود و نباید صرفاً بر اساس یک انتخاب پیشفرض نرمافزار انجام شود.
انتخاب مدل مناسب:
Peng-Robinson → برای هیدروکربنها و گازها
- Peng–Robinson و SRK در بسیاری از سیستمهای هیدروکربنی و گازی کاربرد دارند، اما انتخاب بین مدلها باید بر اساس ترکیب سیال، فشار، دما و رفتار فازی سیستم انجام شود.
- NRTL → برای بسیاری از سیستمهای مایع غیرایدهآل و تعادلات فازی مرتبط
نکته مهندسی کلیدی:
خواص زیر مستقیماً به Property Package وابسته هستند:
- Cp (ظرفیت گرمایی)
- μ (ویسکوزیته)
- k (هدایت حرارتی)
- ρ (چگالی)
هر خطا در این پارامترها → خطای مستقیم در Q و U
تعریف دقیق جریانهای فرآیندی (Process Stream Definition)
در این مرحله، ورودیهای طراحی باید بهصورت دقیق و مهندسی تعریف شوند. اطلاعاتی مانند دبی جرمی یا حجمی سیال، دما، فشار، ترکیب شیمیایی، فاز سیال (مایع، گاز یا دو فازی) و همچنین شرایط عملیاتی مورد انتظار باید بهطور کامل مشخص شوند. هرگونه خطا یا عدم دقت در تعریف این پارامترها میتواند باعث خطا در محاسبه بار حرارتی، انتخاب سطح انتقال حرارت و حتی ابعاد نهایی تجهیز شود.
در نرمافزارهای شبیهسازی فرآیند مانند Aspen HYSYS، جریانهای فرآیندی بهعنوان پایه تمام محاسبات تعریف میشوند. پس از تعیین دقیق این جریانها، میتوان پارامترهایی مانند اختلاف دمای واقعی، ظرفیت حرارتی سیالات و میزان انرژی قابل انتقال را بهدرستی محاسبه کرد.
بنابراین تعریف دقیق جریانهای فرآیندی و شرایط عملیاتی، پایهای ضروری برای طراحی قابل اعتماد و بهینه این نوع مبدلهای حرارتی در کاربردهای صنعتی محسوب میشود.
در این مرحله، باید ورودی طراحی بهصورت دقیق و مهندسی تعریف شود:
- دبی جرمی (Mass Flow Rate)
- دمای ورودی
- فشار عملیاتی
- ترکیب سیال
رویکرد حرفهای:
در طراحی صنعتی، همیشه دو سناریو تعریف میشود:
Design Case
Design Case حالتی از فرآیند است که مبدل حرارتی بر اساس آن برای شرایط طراحی و اطمینان از عملکرد ایمن و قابلاعتماد تجهیز انتخاب و سایز میشود. در این حالت، پارامترهایی مانند دبی، دمای ورودی و خروجی، فشار، بار حرارتی، خواص سیال و محدودیتهای افت فشار بر اساس شرایط طراحی پروژه تعیین میشوند. هدف از تعریف Design Case این است که مبدل در شرایط موردنظر طراحی، ظرفیت و عملکرد حرارتی و هیدرولیکی کافی داشته باشد و حاشیه طراحی موردنیاز نیز در نظر گرفته شود.
Normal Operation Case
Normal Operation Case شرایط معمول و مورد انتظار بهرهبرداری از مبدل حرارتی است؛ یعنی حالتی که تجهیز در شرایط عادی فرآیند با دبی، دما، فشار و بار حرارتی معمول کار میکند. بررسی این حالت نشان میدهد که مبدل در بهرهبرداری روزمره چه عملکردی دارد و پارامترهایی مانند Heat Duty، ضریب انتقال حرارت، سرعت جریان و افت فشار در چه محدودهای قرار میگیرند.
تفاوت اصلی: Design Case مبنای طراحی و سایزینگ مبدل است، در حالی که Normal Operation Case عملکرد مبدل را در شرایط معمول بهرهبرداری نشان میدهد.
| Design Case | Normal Operation | پارامتر |
|---|---|---|
| حد طراحی | شرایط معمول | دبی |
| Worst Case | معمول | دما |
| Design Pressure | معمول | فشار |
| حداکثر قابل انتظار | شرایط معمول | Fouling |
| اطمینان از عدم افت عملکرد | عملکرد عادی | عملکرد |
این کار باعث میشود مبدل در شرایط واقعی دچار افت عملکرد نشود.
مدل سازی اولیه مبدل در Aspen HYSYS
HYSYS در این مرحله برای تعیین شرایط فرآیندی و Heat Duty استفاده میشود و جایگزین Thermal Rating نهایی مبدل نیست.
بنابراین مدلسازی اولیه در HYSYS به مهندس کمک میکند تا قبل از ورود به طراحی دقیق، تصویر روشنی از نیاز حرارتی فرآیند و شرایط عملکرد مبدل حرارتی به دست آورد.
انتخاب مدل:
استفاده از Heat Exchanger ساده برای تخمین اولیه
- یا Shell & Tube برای نزدیک شدن به واقعیت
محاسبه بار حرارتی:
بار حرارتی مبدل
Q = ṁ × Cp × (T_out − T_in)
نکته مهندسی:
در HYSYS:
- اگر دمای خروجی را مشخص کنی → Q محاسبه میشود
- اگر Q را بدهی → دمای خروجی تعیین میشود
اعتبارسنجی Energy Balance
قبل از هر تصمیم طراحی، باید تعادل انرژی بررسی شود:
تعادل انرژی
Q_hot ≈ Q_cold
اختلاف قابلتوجه میان بار حرارتی سمت گرم و سرد باید بررسی شود؛ این اختلاف میتواند ناشی از دادههای ورودی، واحدها، Property Package، تغییر فاز، Heat Loss یا نحوه تعریف جریانها باشد. آستانه پذیرش باید بر اساس مبنای محاسبات پروژه تعیین شود.
انتقال دادهها از HYSYS به HTRI
در این مرحله، Aspen HYSYS نقش خود را در شبیهسازی فرآیند انجام داده و پارامترهای اصلی مانند بار حرارتی، دماهای ورودی و خروجی، دبی جریانها، فشار و خواص ترمودینامیکی سیالات مشخص شدهاند. در واقع HYSYS شرایط عملیاتی واقعی فرآیند را تعیین میکند.
پس از این مرحله، دادههای بهدستآمده باید به نرمافزار HTRI منتقل شوند تا طراحی دقیق مبدل حرارتی انجام شود. در HTRI جزئیات مهندسی مانند سطح انتقال حرارت، تعداد و آرایش لولهها، نوع بافلها، افت فشار واقعی، ضرایب انتقال حرارت و بررسی عملکرد تجهیز در شرایط عملیاتی مختلف بهطور دقیق محاسبه میشود. این مرحله به تبدیل نتایج شبیهسازی فرآیندی به یک طراحی صنعتی قابل ساخت کمک میکند.
دادههای ضروری:
Mass Flow هر دو سیال
- دمای ورودی و خروجی
- فشار
- خواص ترمودینامیکی
- Heat Duty
این دادهها پایه Thermal Rating در HTRI هستند.
| کاربرد در HTRI | داده خروجی HYSYS |
|---|---|
| تعیین سرعت و رژیم جریان | Mass Flow |
| طراحی حرارتی | Inlet/Outlet Temperature |
| بررسی افت فشار | Pressure |
| محاسبات انتقال حرارت | Fluid Properties |
| Thermal Rating | Heat Duty |
| انتخاب مدل مناسب طراحی | Phase |
انتخاب نوع مبدل بر اساس TEMA
در طراحی حرفهای مبدلهای حرارتی پوسته و لوله، انتخاب نوع مبدل معمولاً بر اساس استاندارد TEMA (Tubular Exchanger Manufacturers Association) انجام میشود.
در استاندارد TEMA، مبدلها با ترکیبی از سه حرف مشخص میشوند که به ترتیب نشاندهنده نوع هد جلویی، نوع پوسته و نوع هد عقبی هستند.
انواع رایج:
TEMA Type E یکی از رایجترین آرایشهای پوسته است.
Type F دارای longitudinal baffle است و برای سرویسهایی با الزامات خاص جریان و اختلاف دما استفاده میشود.
Type K برای کاربردهای reboiler/kettle طراحی شده است.
نکته:
انتخاب TEMA مستقیماً روی:
- افت فشار
- راندمان
- هزینه
اثر دارد.
انتخاب نوع و کلاس مبدل باید مطابق الزامات استاندارد و شرایط پروژه انجام شود. برای بررسی جزئیات استاندارد TEMA در طراحی مبدلهای پوسته و لوله، مقاله تخصصی این موضوع را مطالعه کنید.
طراحی هندسی و آرایش لولهها
طراحی هندسی مبدل حرارتی پوسته و لوله یکی از مهمترین مراحل طراحی است، زیرا ابعاد پوسته، مشخصات لولهها و نحوه آرایش آنها مستقیماً بر سطح انتقال حرارت، سرعت سیال، افت فشار، قابلیت تمیزکاری و ابعاد نهایی تجهیز تأثیر میگذارند. در این مرحله، پارامترهای هندسی باید بهصورت همزمان با نتایج محاسبات حرارتی و هیدرولیکی بررسی شوند تا طراحی نهایی از نظر عملکرد و بهرهبرداری قابل قبول باشد.
قطر پوسته (Shell Diameter)
قطر پوسته بر اساس تعداد و قطر لولهها، نوع آرایش لولهها، فاصله مرکز تا مرکز لولهها (Tube Pitch)، تعداد پاسهای سمت لوله و فضای موردنیاز برای بافلها تعیین میشود. افزایش قطر پوسته امکان استفاده از تعداد بیشتری لوله را فراهم میکند، اما میتواند ابعاد، وزن و هزینه ساخت مبدل را افزایش دهد. بنابراین قطر پوسته باید متناسب با سطح انتقال حرارت موردنیاز و محدودیتهای هیدرولیکی انتخاب شود.
قطر خارجی لوله (Tube OD)
قطر خارجی لوله یکی از پارامترهای اصلی در تعیین سطح انتقال حرارت، تعداد لولهها و ابعاد کلی مبدل است. انتخاب Tube OD باید با توجه به نوع سیال، میزان رسوبگذاری، فشار کاری، قابلیت تمیزکاری و الزامات مکانیکی انجام شود. قطر لوله همچنین بر سرعت سیال و افت فشار سمت لوله اثر میگذارد و باید همراه با ضخامت دیواره و جنس لوله بررسی شود.
طول لوله
طول لوله بر سطح انتقال حرارت، افت فشار، ابعاد مبدل و محدودیتهای ساخت و حمل تأثیر مستقیم دارد. افزایش طول لوله میتواند سطح انتقال حرارت موردنیاز را با تعداد لوله کمتر تأمین کند، اما ممکن است افت فشار و طول کلی تجهیز را افزایش دهد. طول نهایی لوله باید بر اساس نتایج طراحی حرارتی، فضای نصب و الزامات ساخت انتخاب شود.
تعداد لولهها
تعداد لولهها بر اساس سطح انتقال حرارت موردنیاز، قطر خارجی و طول لولهها و نوع آرایش Tube Bundle تعیین میشود. افزایش تعداد لولهها معمولاً سطح انتقال حرارت را افزایش میدهد، اما همزمان قطر پوسته و هزینه ساخت را نیز تحت تأثیر قرار میدهد. در طراحی نهایی باید تعداد لولهها بهگونهای انتخاب شود که سرعت سیال و افت فشار سمت لوله در محدوده مجاز باقی بماند.
فاصله لولهها (Tube Pitch)
Tube Pitch فاصله مرکز تا مرکز دو لوله مجاور است و بر تراکم لولهها، قطر پوسته، جریان سمت پوسته و قابلیت تمیزکاری تأثیر میگذارد. فاصله کمتر امکان قرارگیری تعداد بیشتری لوله در یک قطر مشخص را فراهم میکند، اما میتواند تمیزکاری و عبور سیال در سمت پوسته را محدود کند. مقدار Pitch باید متناسب با قطر لوله، نوع آرایش و شرایط بهرهبرداری انتخاب شود.
نوع آرایش لولهها
لولهها در مبدل پوسته و لوله معمولاً با آرایشهایی مانند مثلثی (Triangular) یا مربعی (Square) در Tube Sheet قرار میگیرند. انتخاب نوع آرایش بر ضریب انتقال حرارت سمت پوسته، افت فشار، تعداد لولههای قابل نصب و امکان تمیزکاری مکانیکی تأثیر دارد. به همین دلیل، آرایش لولهها باید بر اساس خواص سیال و شرایط بهرهبرداری انتخاب شود، نه صرفاً بر مبنای بیشترین تراکم لوله.
در اختلاف دمای بالا و شرایطی که جبران انبساط حرارتی اهمیت دارد، مبدل حرارتی U-Tube یکی از ساختارهای قابل بررسی است.
تحلیل آرایش لولهها
| کاربرد مناسب | ویژگی اصلی | نوع آرایش |
|---|---|---|
| مناسب برای سیالات نسبتاً تمیز | تراکم بیشتر لولهها و انتقال حرارت بالاتر | Triangular |
| مناسب برای سیالات مستعد رسوب و Fouling | دسترسی بهتر برای تمیزکاری مکانیکی | Square |
آرایش مثلثی معمولاً امکان نصب تعداد بیشتری لوله در یک قطر پوسته مشخص را فراهم میکند و میتواند عملکرد حرارتی مناسبی ایجاد کند. در مقابل، آرایش مربعی برای شرایطی که تمیزکاری مکانیکی بین لولهها اهمیت دارد گزینه مناسبتری است. بنابراین انتخاب آرایش لولهها یک تصمیم عملکردی و بهرهبرداری است و نباید صرفاً بهعنوان یک انتخاب هندسی در نظر گرفته شود.
انتخاب آرایش پاسها در طراحی مبدل پوسته و لوله
یکی از پارامترهای مهم در طراحی مبدل حرارتی پوسته و لوله با نرمافزارهایی مانند Aspen HYSYS و HTRI، تعیین تعداد پاسهای سمت لوله است. تعداد پاسها بر سرعت سیال، ضریب انتقال حرارت و افت فشار سمت لوله تأثیر مستقیم دارد.
افزایش تعداد پاسها معمولاً با کاهش تعداد لولههای فعال در هر پاس، سرعت سیال داخل لولهها را افزایش میدهد و در برخی شرایط باعث بهبود ضریب انتقال حرارت میشود. در مقابل، افزایش سرعت و تغییر مسیر جریان میتواند افت فشار سمت لوله را نیز افزایش دهد. به همین دلیل، تعداد پاسها باید با توجه به دبی سیال، دماهای ورودی و خروجی، بار حرارتی، افت فشار مجاز و محدودیتهای فرآیندی تعیین شود.
مبدل حرارتی پوسته و لوله دو پاس یکی از آرایشهای متداول در طراحی مبدلهای شل تیوب است و میتواند در بسیاری از کاربردهای صنعتی تعادل مناسبی میان سرعت سیال، انتقال حرارت و افت فشار ایجاد کند.
پس از تعیین شرایط فرآیندی در Aspen HYSYS، آرایش پاسها باید در HTRI از نظر عملکرد حرارتی و هیدرولیکی ارزیابی شود. در صورت تأیید ظرفیت انتقال حرارت، افت فشار و سایر محدودیتهای طراحی، مشخصات مکانیکی مبدل بر اساس نتایج نهایی طراحی تعیین میشود.
طراحی و انتخاب بافلها در مبدل پوسته و لوله
در مبدلهای حرارتی، بافلها (Baffles) نقش مهمی در بهبود عملکرد حرارتی دارند. وظیفه اصلی بافلها هدایت جریان سیال در سمت پوسته و افزایش آشفتگی جریان است. با تغییر مسیر سیال و ایجاد جریان عرضی روی لولهها، سرعت مؤثر سیال افزایش یافته و در نتیجه ضریب انتقال حرارت جابجایی بالا میرود.
از دید طراحی، چند اصل مهم در انتخاب و آرایش بافلها وجود دارد:
- نوع بافل: رایجترین نوع، بافلهای Segmental هستند که باعث ایجاد جریان زیگزاگی در اطراف لولهها میشوند.
- فاصله بافلها (Baffle Spacing): فاصله مناسب باعث ایجاد تعادل بین افزایش انتقال حرارت و محدود کردن افت فشار میشود. فاصله بیش از حد کم افت فشار را زیاد میکند و فاصله زیاد نیز کارایی حرارتی را کاهش میدهد.
- درصد برش بافل (Baffle Cut): درصد Baffle Cut بر اساس نوع بافل، هندسه مبدل، شرایط جریان، افت فشار مجاز و روش طراحی تعیین میشود و نباید یک مقدار ثابت برای تمام سرویسها در نظر گرفت.
- پشتیبانی مکانیکی از لولهها: بافلها علاوه بر هدایت جریان، از ارتعاش و خم شدن لولهها نیز جلوگیری میکنند.
پارامترهای کلیدی:
فاصله بافل
- درصد برش (Baffle Cut)
فاصله بافل باید با توجه به قطر پوسته، سرعت جریان، افت فشار مجاز، لرزش لولهها و الزامات حرارتی تعیین شود. استفاده از یک نسبت ثابت برای تمام سرویسها قابل اتکا نیست و مقدار نهایی باید با روش طراحی و بررسی نرمافزاری تأیید شود.
تحلیل:
فاصله کم → افزایش h ولی افزایش ΔP
- فاصله زیاد → افت راندمان
Thermal Rating مبدل در HTRI
پس از تعیین شرایط فرآیندی و هندسه اولیه مبدل، مرحله Thermal Rating در HTRI برای ارزیابی عملکرد حرارتی و هیدرولیکی مبدل انجام میشود. در این مرحله، نتایج طراحی نشان میدهند که مبدل انتخابشده آیا میتواند Heat Duty موردنیاز را تأمین کند، ضریب انتقال حرارت مناسبی داشته باشد و افت فشار و سرعت جریان را در محدوده قابلقبول نگه دارد یا خیر.
مهمترین پارامترهایی که در Thermal Rating مبدل پوسته و لوله باید بررسی شوند عبارتاند از:
| مفهوم و کاربرد در ارزیابی | پارامتر |
|---|---|
| ضریب کلی انتقال حرارت مبدل که نشاندهنده عملکرد کلی انتقال حرارت بین دو سیال است. | U – Overall Heat Transfer Coefficient |
| مقدار بار حرارتی منتقلشده توسط مبدل و یکی از اصلیترین معیارهای بررسی کفایت طراحی است. | Heat Duty |
| افت فشار در سمت لوله که باید با حداکثر افت فشار مجاز فرآیند مقایسه شود. | ΔP Tube Side |
| افت فشار در سمت پوسته که بر عملکرد هیدرولیکی و مصرف انرژی سیستم تأثیر میگذارد. | ΔP Shell Side |
| سرعت جریان سیال در سمت لوله و پوسته که باید از نظر انتقال حرارت، افت فشار، فرسایش و شرایط عملیاتی بررسی شود. | Velocity |
| مقاومت حرارتی ناشی از رسوب که در طراحی و ارزیابی عملکرد مبدل باید متناسب با نوع سیال و شرایط بهرهبرداری در نظر گرفته شود. | Fouling |
| پروفایل دمایی دو سیال در طول مبدل که برای بررسی روند انتقال حرارت و شناسایی شرایط نامناسب دمایی اهمیت دارد. | Temperature Profiles |
در یک طراحی قابل قبول، Heat Duty، U، افت فشار، سرعت جریان و Fouling باید بهصورت همزمان بررسی شوند. تأمین بار حرارتی بهتنهایی به معنی مناسب بودن طراحی نیست؛ زیرا ممکن است مبدل از نظر حرارتی عملکرد مطلوبی داشته باشد اما افت فشار آن از محدوده مجاز فرآیند بیشتر باشد.
همچنین بررسی Temperature Profiles کمک میکند رفتار دمایی سیالات در طول مبدل ارزیابی شود و مشخص شود که طراحی از نظر شرایط ورودی و خروجی و نیروی محرک انتقال حرارت با نیاز فرآیند سازگار است.
HTRI در این مرحله محاسبه میکند:
- ضریب انتقال حرارت واقعی (U)
- اختلاف دمای اصلاحشده
- افت فشار در هر دو سمت
- سرعت جریان
- اثر Fouling
بازبینی مهندسی نتایج طراحی
این مرحله مهمترین بخش طراحی است.
1. بررسی U
آیا در محدوده منطقی است؟
- اگر خیلی بالا باشد → احتمال خطا در دادهها
بررسی افت فشار
شرط افت فشار
ΔP_actual ≤ ΔP_allowable
بررسی سرعت سیال
سرعت جریان
V = m / (ρ × A)
- V = سرعت متوسط
- ṁ = دبی جرمی
- ρ = چگالی
- A = سطح مقطع جریان
محدوده پیشنهادی:
سرعت جریان باید با توجه به افت فشار مجاز، انتقال حرارت، فرسایش، ارتعاش، Fouling و محدودیتهای فرآیندی تعیین شود.
بررسی Fouling
مقاومت رسوب
R_total = R_clean + Rf
اگر لحاظ نشود → طراحی غیرواقعی است.
بهینهسازی تکرارشونده طراحی
هیچ طراحی در اولین اجرا کامل نیست.
پارامترهایی که باید تنظیم شوند:
- تعداد لوله
- طول لوله
- قطر پوسته
- فاصله بافل
هدف:
رسیدن به تعادل بین Q، ΔP و هزینه
بیشتر بخوانید: مبدل حرارتی مسی | مرجع جامع مهندسی طراحی، انتخاب و بهرهبرداری صنعتی
خطاهای رایج
در طراحی مبدل حرارتی پوسته و لوله با Aspen HYSYS و HTRI، خروجی نرمافزار باید بهعنوان بخشی از فرآیند مهندسی طراحی بررسی شود، نه بهعنوان نتیجهای که بدون کنترل قابل استفاده باشد. بسیاری از خطاهای طراحی به دلیل ورود نادرست دادهها، انتخاب نامناسب فرضیات یا بیتوجهی به محدودیتهای واقعی تجهیز ایجاد میشوند.برای آشنایی با مهمترین خطاهای طراحی و انتخاب، ۱۰ خطای رایج در طراحی و انتخاب مبدل حرارتی پوسته و لوله را نیز بررسی کنید.
خطای ۱: اعتماد کامل به خروجی نرمافزار
نرمافزارهایی مانند Aspen HYSYS و HTRI ابزارهای قدرتمندی برای شبیهسازی و طراحی مبدل حرارتی هستند، اما خروجی آنها باید توسط مهندس بررسی و تفسیر شود. کیفیت نتیجه به صحت دادههای ورودی، فرضیات طراحی، خواص سیالات، شرایط عملیاتی و انتخاب مدل مناسب وابسته است. بنابراین تأیید Heat Duty، افت فشار، سرعت جریان، دماها و سایر پارامترهای اصلی قبل از نهایی کردن طراحی ضروری است.
خطای ۲: اشتباه در واحدها
یکی از خطاهای رایج در طراحی مبدل حرارتی، استفاده نادرست از واحدهای دما، فشار، دبی، توان حرارتی، ویسکوزیته یا ابعاد هندسی است. اختلاف واحدها میتواند باعث ایجاد نتایج غیرواقعی در سطح انتقال حرارت، افت فشار یا ابعاد مبدل شود. قبل از اجرای محاسبات، واحد تمام دادههای ورودی و خروجی باید کنترل و با مبنای محاسبات پروژه تطبیق داده شود.
خطای ۳: نادیده گرفتن Fouling
رسوبگذاری روی سطوح انتقال حرارت باعث ایجاد مقاومت حرارتی و کاهش عملکرد مبدل در طول زمان میشود. در صورتی که Fouling متناسب با نوع سیال و شرایط بهرهبرداری در طراحی لحاظ نشود، عملکرد واقعی مبدل ممکن است با شرایط طراحی تفاوت قابلتوجهی داشته باشد. بنابراین مقاومت Fouling باید بر اساس شرایط فرآیند و مبنای طراحی پروژه تعیین و در ارزیابی حرارتی لحاظ شود.
خطای ۴: طراحی فقط برای Normal Operation
طراحی مبدل نباید صرفاً بر اساس یک نقطه عملیاتی انجام شود. تغییر دبی، دما، ترکیب سیال یا شرایط فرآیندی میتواند عملکرد حرارتی و هیدرولیکی مبدل را تغییر دهد. به همین دلیل، در پروژههای صنعتی باید شرایط عملیاتی مرتبط و سناریوهای مهم فرآیندی نیز در محدوده طراحی بررسی شوند تا مبدل در شرایط واقعی بهرهبرداری عملکرد قابل قبولی داشته باشد.
خطای ۵: بررسی نکردن افت فشار
تأمین Heat Duty موردنیاز بهتنهایی برای تأیید طراحی کافی نیست. افزایش سرعت سیال و بهبود انتقال حرارت ممکن است با افزایش افت فشار همراه باشد. افت فشار سمت لوله و سمت پوسته باید بهصورت جداگانه محاسبه و با محدوده مجاز فرآیند مقایسه شود. طراحی مناسب باید میان انتقال حرارت، سرعت جریان و افت فشار تعادل برقرار کند.
خطای ۶: انتخاب نامناسب Property Package
انتخاب مدل ترمودینامیکی نامناسب در Aspen HYSYS میتواند بر محاسبه خواص سیال، تعادل فازی، آنتالپی و در نهایت Heat Duty تأثیر بگذارد. Property Package باید بر اساس ماهیت سیال، ترکیب جریان و شرایط فرآیندی انتخاب شود و در صورت نیاز، نتایج حاصل از شبیهسازی با دادههای معتبر یا محاسبات مستقل کنترل شوند.
خطای ۷: بیتوجهی به ارتعاش لولهها
ارتعاش لولهها یکی از ملاحظات مهم در طراحی مبدلهای پوسته و لوله است. سرعت جریان و نحوه عبور سیال از Tube Bundle میتواند بر رفتار دینامیکی لولهها تأثیر بگذارد. بنابراین در طراحی صنعتی، علاوه بر عملکرد حرارتی و افت فشار، ریسک ارتعاش و پیامدهای احتمالی آن مانند آسیب مکانیکی یا کاهش عمر لولهها نیز باید بررسی شود.
خطای ۸: انتخاب نادرست آرایش لوله
انتخاب آرایش لولهها باید با توجه به نوع سیال، Fouling، انتقال حرارت، افت فشار و الزامات تمیزکاری انجام شود. آرایش Triangular میتواند تراکم لوله بیشتری ایجاد کند، در حالی که آرایش Square در شرایطی که تمیزکاری مکانیکی اهمیت دارد میتواند مناسبتر باشد. بنابراین انتخاب آرایش لوله نباید صرفاً بر اساس حداکثر تعداد لولهها انجام شود.
خطای ۹: Overdesign بیش از حد
افزایش بیش از حد سطح انتقال حرارت لزوماً به معنی طراحی بهتر نیست. Overdesign زیاد میتواند باعث افزایش ابعاد، وزن و هزینه ساخت مبدل شود و در برخی شرایط بر عملکرد هیدرولیکی نیز تأثیر بگذارد. مقدار حاشیه طراحی باید بر اساس شرایط فرآیند، عدم قطعیت دادهها، Fouling و رویه طراحی پروژه تعیین شود.
خطای ۱۰: جدا کردن Thermal و Mechanical Design
طراحی حرارتی و مکانیکی مبدل از یکدیگر مستقل نیستند. نتایج حرارتی مانند فشار و دما، هندسه، جنس، قطر و شرایط عملیاتی ورودیهای مهمی برای طراحی مکانیکی هستند. ضخامت پوسته و سایر اجزای تحت فشار باید مطابق کد طراحی پروژه، مانند ASME Section VIII در صورت کاربرد، محاسبه و تأیید شوند.
طراحی پیشرفته و بهینهسازی مبدل
در این دیگر هدف صرفاً “طراحی کارا” نیست، بلکه هدف رسیدن به:
- حداکثر راندمان حرارتی
- حداقل مصرف انرژی
- کمترین هزینه چرخه عمر (LCC)
- و طراحی قابل دفاع در سطح صنعتی
است.
این همان سطحی است که مهندس طراح باید بتواند بین گزینههای مختلف، بهینهترین انتخاب را انجام دهد.
بهینهسازی چندهدفه در طراحی (Multi-Objective Optimization)
طراحی مبدل حرارتی یک مسئله تکهدفه نیست. شما همزمان باید چند پارامتر را کنترل کنید:
- افزایش Q (انتقال حرارت)
- کاهش ΔP (افت فشار)
- کاهش CAPEX
- کاهش OPEX
این پارامترها در تضاد هستند.
در کنار عملکرد حرارتی و هیدرولیکی، هزینه ساخت و هزینه چرخه عمر نیز باید در تصمیم نهایی لحاظ شود. برای بررسی عوامل مؤثر بر هزینه، راهنمای قیمت و ارزیابی اقتصادی مبدل پوسته و لوله را ببینید.
فرم کلی مسئله بهینهسازی:
تابع هدف طراحی
Minimize (Cost + Energy + Pressure Loss) Subject to: Q ≥ Q_required
طراحی مبتنی بر NTU و اثربخشی (Effectiveness Design)
در پروژههای پیشرفته، استفاده از NTU ضروری است.
اثربخشی
NTU = (U × A) / Cmin
ε = Q / Qmax
تحلیل مهندسی:
NTU بالا → انتقال حرارت بهتر
- اما → افزایش سطح و هزینه
طراحی بهینه یعنی رسیدن به NTU هدف، نه حداکثر NTU
طراحی هیدرولیکی پیشرفته (Advanced Hydraulic Design)
در سمت پوسته، طراحی بسیار پیچیدهتر از سمت لوله است.
اجزای افت فشار در سمت پوسته:
Cross Flow
- Window Flow
- Leakage Flow
- Bypass Flow
استانداردهای طراحی (TEMA، ASME، API)
استاندارد TEMA
اصلیترین مرجع طراحی:
- تعیین نوع مبدل
- کلاس طراحی (R, C, B)
- الزامات مکانیکی
استاندارد ASME Section VIII
برای طراحی مکانیکی:
- ضخامت پوسته
- تحمل فشار
- ایمنی
API (در صنایع نفت و گاز)
برای شرایط خاص عملیاتی و ایمنی
اصول طراحی مکانیکی مبدل
طراحی حرارتی بدون طراحی مکانیکی بیمعناست.
محاسبه ضخامت پوسته:
ضخامت پوسته
t = (P × R) / (S × E - 0.6P)
که در آن:
- P = فشار طراحی
- R = شعاع
- S = تنش مجاز
- E = راندمان جوش
تحلیل:
طراحی بیش از حد → هزینه بالا
- طراحی کمتر → خطر شکست
تحلیل ارتعاشات لولهها
در سرعتهای بالا، ارتعاش لولهها رخ میدهد:
- Flow-Induced Vibration
- Resonance
پیامدها:
شکست لوله
- نشتی
- کاهش عمر تجهیز
در طراحی حرفهای، این مورد حتماً بررسی میشود (HTRI این قابلیت را دارد).
تحلیل افت عملکرد ناشی از Fouling
در طراحی واقعی، عملکرد ثابت نیست.
با افزایش مقاومت Fouling، مقاومت حرارتی کل افزایش پیدا میکند و در صورت ثابت بودن سایر شرایط، ظرفیت انتقال حرارت مبدل کاهش مییابد. میزان این افت باید با مدل حرارتی و شرایط واقعی سرویس ارزیابی شود و نمیتوان آن را با یک ضریب خطی عمومی برای تمام مبدلها محاسبه کرد.
نکته:
- در برخی صنایع، افت عملکرد تا 25٪ در یک سال طبیعی است
- بنابراین Overdesign کنترلشده ضروری است
تحلیل اقتصادی و چرخه عمر (LCC)
ارزیابی اقتصادی طراحی
در انتخاب نهایی مبدل حرارتی، عملکرد حرارتی و هیدرولیکی تنها معیار تصمیمگیری نیست. دو طرح ممکن است Heat Duty موردنیاز را تأمین کنند، اما از نظر هزینه ساخت، مصرف انرژی، تعمیرات و شرایط بهرهبرداری تفاوت قابلتوجهی داشته باشند.
به همین دلیل، در مرحله نهایی طراحی باید هزینه سرمایهگذاری اولیه (CAPEX) در کنار هزینههای بهرهبرداری (OPEX) بررسی شود. عواملی مانند سطح انتقال حرارت، جنس لوله و پوسته، قطر و طول تجهیز، تعداد پاسها، افت فشار، توان پمپ، Fouling، دفعات تمیزکاری و تعمیرات میتوانند بر هزینه چرخه عمر مبدل اثر بگذارند.
در عمل، طراحی مناسب الزاماً مبدلی با کمترین قیمت اولیه نیست؛ بلکه طرحی است که ضمن تأمین ظرفیت حرارتی و محدودیتهای افت فشار، هزینه ساخت و بهرهبرداری قابلقبولی برای شرایط پروژه داشته باشد.
برای بررسی عوامل مؤثر بر هزینه ساخت و انتخاب اقتصادی، راهنمای قیمت مبدل حرارتی پوسته و لوله را نیز مطالعه کنید.
بهینهسازی هندسه مبدل
پارامترهای کلیدی:
- Tube Length
- Tube Diameter
- Pitch
- Shell Diameter
Insight:
لوله بلند → کاهش تعداد لوله
- اما → افزایش افت فشار
هیچ پارامتر مستقلی بهینه نیست، همه وابستهاند.
برای بررسی معیارهای انتخاب مبدل بر اساس شرایط فرآیندی، راهنمای انتخاب مبدل حرارتی را مطالعه کنید.
طراحی برای شرایط بحرانی (Worst Case)
یک طراحی حرفهای باید برای این شرایط بررسی شود:
تهیه Datasheet و بررسی پیشنهاد Vendor
در پروژه واقعی:
- طراحی فقط در نرمافزار نیست
- باید Datasheet تهیه شود
موارد کلیدی:
Heat Duty
- U
- ΔP
- Materials
- Fouling Factors
- Design Margin
| کاربرد در Datasheet | پارامتر |
|---|---|
| ظرفیت حرارتی موردنیاز مبدل | Heat Duty |
| مشخصات سیال سمت گرم و سرد | Fluid Service |
| دبی جرمی هر دو جریان | Mass Flow Rate |
| دمای ورودی و خروجی دو سمت | Inlet / Outlet Temperature |
| فشار عملیاتی | Operating Pressure |
| فشار مبنای طراحی مکانیکی | Design Pressure |
| دمای عملیاتی و طراحی | Operating / Design Temperature |
| حداکثر افت فشار مجاز هر سمت | Allowable Pressure Drop |
| مقاومت رسوب مبنای طراحی | Fouling Resistance |
| ضریب کلی انتقال حرارت طراحی | Overall Heat Transfer Coefficient |
| سطح انتقال حرارت موردنیاز | Heat Transfer Area |
| قطر پوسته | Shell Diameter |
| قطر خارجی و ضخامت لوله | Tube OD / Thickness |
| طول لوله | Tube Length |
| تعداد لولهها | Number of Tubes |
| تعداد پاسهای سمت لوله | Number of Tube Passes |
| فاصله و آرایش لولهها | Tube Pitch / Layout |
| نوع و فاصله بافلها | Baffle Type / Spacing |
| آرایش انتخابی مبدل در صورت کاربرد | TEMA Configuration |
| جنس پوسته، لوله، تیوبشیت و اجزای اصلی | Materials |
| حاشیه حرارتی مورد استفاده در طراحی | Thermal Margin |
| افت فشار محاسبهشده هر سمت | Tube-Side / Shell-Side ΔP |
مقادیر نهایی Datasheet نباید فقط از یک خروجی نرمافزاری کپی شوند. مهندس باید نتایج فرآیندی HYSYS، نتایج Thermal Rating در HTRI، محدودیتهای پروژه و الزامات مکانیکی را با یکدیگر تطبیق دهد و سپس Datasheet نهایی برای بررسی Vendor یا مرحله ساخت صادر شود.
نمونه پروژه اجرایی مرتبط با مبدل شل تیوب
یکی از نمونههای اجرایی مرتبط با مبدلهای حرارتی پوسته و لوله، پروژه انجامشده برای امرسان بوده است که شامل تجهیز انتقال حرارت از نوع ایرکولر و مبدل شل تیوب بوده است.
در پروژههای واقعی از این نوع، انتخاب نهایی مبدل صرفاً بر اساس سطح انتقال حرارت انجام نمیشود. شرایط فرآیندی سیالات، Heat Duty، دما و فشار، محدودیت افت فشار، جنس متریال، آرایش لولهها و شرایط نصب باید پیش از نهایی شدن مشخصات تجهیز بررسی شوند.
پس از تعیین شرایط فرآیندی، نتایج طراحی حرارتی و هیدرولیکی مبنای تهیه مشخصات فنی، Datasheet و تصمیمگیری برای ساخت تجهیز قرار میگیرند. این مرحله اهمیت زیادی دارد؛ زیرا تغییر پارامترهایی مانند تعداد لوله، تعداد پاس، قطر پوسته یا آرایش بافل میتواند همزمان بر انتقال حرارت، افت فشار و هزینه ساخت اثر بگذارد.
اشتباهات مهندسی در طراحی پیشرفته
طراحی فقط بر اساس Thermal
→ بدون بررسی Mechanical
نادیده گرفتن Leakage Flow
→ افت شدید راندمان
انتخاب اشتباه TEMA
→ محدودیت عملکرد
عدم تحلیل LCC
→ تصمیم اشتباه اقتصادی
Overdesign بیش از حد
→ افزایش بیدلیل CAPEX
