افزایش عمر مبدل حرارتی پوسته و لوله | راهکارهای مهندسی و نگهداری

برای افزایش عمر مبدل حرارتی پوسته و لوله باید رسوب و خوردگی کنترل شود، شرایط عملیاتی در محدوده طراحی باقی بماند و تمیزکاری، بازرسی و پایش افت فشار به‌صورت منظم انجام شود. انتخاب صحیح متریال، طراحی مناسب لوله‌ها و بافل‌ها و کنترل لرزش و تنش حرارتی نیز نقش مهمی در افزایش قابلیت اطمینان و طول عمر تجهیز دارند.برای آشنایی با ساختار، انواع و کاربردهای این تجهیز، می‌توانید راهنمای کامل مبدل حرارتی پوسته و لوله را نیز بررسی کنید.

تعریف مهندسی مبدل پوسته و لوله

مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) تجهیزی است که در آن دو سیال از مسیرهای جداگانه عبور کرده و حرارت از طریق دیواره لوله‌ها بین آن‌ها منتقل می‌شود. طول عمر این تجهیز به طراحی، شرایط سرویس، جنس متریال، رسوب، خوردگی و کیفیت نگهداری وابسته است.

افزایش عمر مبدل فقط به معنای دیرتر تعویض کردن تجهیز نیست؛ عملکرد پایدارتر، کاهش توقف خط، کنترل مصرف انرژی و کاهش ریسک نشتی و خرابی نیز از نتایج نگهداری صحیح مبدل هستند.

عمر مفید مبدل حرارتی پوسته و لوله به چه عواملی بستگی دارد؟

عمر مفید مبدل حرارتی پوسته و لوله عددی ثابت و یکسان برای همه تجهیزات نیست. طراحی مهندسی، جنس و کیفیت ساخت، نوع سیال، دما و فشار کاری، میزان رسوب و خوردگی، لرزش مکانیکی و نحوه نگهداری همگی بر طول عمر واقعی تجهیز اثر می‌گذارند. بنابراین برای ارزیابی عمر یک مبدل، باید شرایط طراحی و بهره‌برداری آن را در کنار نتایج بازرسی و عملکرد واقعی بررسی کرد.

اگر هدف، انتخاب مبدل برای یک پروژه جدید باشد، شرایط فرآیندی مانند دبی، دمای ورود و خروج، فشار کاری، افت فشار مجاز و میزان رسوب باید از ابتدا مشخص شوند. برای جزئیات بیشتر می‌توانید پارامترهای فنی مبدل پوسته و لوله را بررسی کنید.

عوامل اصلی کاهش عمر مبدل حرارتی پوسته و لوله

افزایش یا کاهش عمر مبدل حرارتی مستقیماً روی موارد زیر تأثیر می‌گذارد:

طراحی مهندسی مبدل حرارتی

انتخاب متریال، سطح انتقال حرارت، سرعت جریان و افت فشار باید متناسب با شرایط واقعی پروژه انجام شود. برای بررسی جزئیات انتخاب جنس پوسته و لوله، مطالعه راهنمای جنس و متریال مبدل حرارتی می‌تواند به انتخاب مناسب‌تر در برابر خوردگی و شرایط فرآیندی کمک کند.

شرایط بهره‌برداری مبدل حرارتی

در زمان بهره‌برداری، مقایسه مداوم شرایط واقعی با شرایط طراحی اهمیت زیادی دارد. تغییر دمای ورودی و خروجی، افزایش افت فشار یا تغییر دبی می‌تواند نشانه تغییر وضعیت عملکرد مبدل باشد. برای بررسی ظرفیت و ارتباط آن با شرایط کاری، می‌توانید محاسبه ظرفیت مبدل حرارتی را نیز مطالعه کنید.

نگهداری و بازرسی مبدل حرارتی

برنامه نگهداری باید بر اساس وضعیت واقعی تجهیز تنظیم شود و مواردی مانند تمیزکاری، کنترل نشتی، بررسی لوله‌ها، پایش افت فشار و بازرسی اتصالات را پوشش دهد. اگر هدف، شناسایی خطاهایی است که می‌توانند باعث افت عملکرد یا افزایش هزینه تعمیرات شوند، بررسی اشتباهات رایج در مبدل پوسته و لوله نیز مفید است.

در صنایع سنگین، حتی کاهش ۱۰٪ راندمان مبدل می‌تواند منجر به افزایش قابل توجه هزینه انرژی شود.

رسوب و خوردگی چگونه عمر مبدل حرارتی پوسته و لوله را کاهش می‌دهند؟

یکی از اصلی‌ترین دشمنان مبدل پوسته و لوله، رسوب‌گذاری است. رسوب باعث کاهش انتقال حرارت و افزایش افت فشار می‌شود.

از نظر مهندسی، مقاومت حرارتی رسوب به صورت زیر مدل می‌شود:

مقاومت رسوب حرارتی

Rf = δ / k

که در آن:

Rf = مقاومت رسوب
δ = ضخامت رسوب
k = ضریب هدایت حرارتی رسوب

افزایش این مقدار به معنای کاهش شدید راندمان مبدل است.

کنترل رسوب فقط به تمیزکاری محدود نمی‌شود؛ کیفیت سیال، جنس لوله، سرعت جریان و شرایط طراحی نیز در میزان رسوب‌گذاری مؤثر هستند. به همین دلیل، انتخاب متریال باید هم‌زمان با تحلیل نوع سیال و شرایط کاری انجام شود.

در پروژه‌هایی که احتمال خوردگی بالاست، بررسی مقایسه فولاد و مس در مبدل پوسته و لوله می‌تواند برای انتخاب اولیه متریال مفید باشد.

مقاومت حرارتی رسوب و افت عملکرد

کنترل خوردگی و انتخاب متریال

در کنار انتخاب متریال، کیفیت ساخت و اتصال لوله‌ها نیز اهمیت دارد؛ زیرا عیب در جوش‌ها یا اتصالات می‌تواند به نشتی و خرابی مکانیکی منجر شود. برای آشنایی بیشتر با این موضوع، مقاله کیفیت جوشکاری مبدل پوسته و لوله را ببینید.

افت فشار چه ارتباطی با سلامت مبدل حرارتی دارد؟

یکی از شاخص‌های مهم در پایش سلامت مبدل، افت فشار است. افزایش افت فشار معمولاً نشانه گرفتگی داخلی یا رسوب‌گذاری است.

افت فشار در جریان لوله

ΔP = f (L/D) (ρV² / 2)

که در آن:

ΔP = افت فشار
f = ضریب اصطکاک
L = طول لوله
D = قطر داخلی
ρ = چگالی سیال
V = سرعت جریان

افزایش ΔP به مرور زمان نشان‌دهنده کاهش عمر عملیاتی مبدل است.

افزایش افت فشار همیشه به معنای خرابی قطعی مبدل نیست و باید همراه با تغییر دبی، دمای ورودی و خروجی و وضعیت رسوب بررسی شود. اگر افت فشار یا ظرفیت انتقال حرارت از مقدار مورد انتظار فاصله گرفته باشد، بررسی محاسبات طراحی و شرایط واقعی فرآیند می‌تواند به تشخیص علت کمک کند.

برای بررسی رابطه بار حرارتی، ضریب انتقال حرارت و سطح موردنیاز، به مقاله محاسبات طراحی مبدل حرارتی مراجعه کنید.

تنش حرارتی و اختلاف دما چه اثری بر عمر مبدل دارند؟

اختلاف دمای زیاد، تغییرات سریع دما و انبساط متفاوت اجزای مبدل می‌توانند تنش‌های مکانیکی ایجاد کنند. بنابراین طراحی حرارتی و مکانیکی باید هم‌زمان انجام شود و شرایط واقعی بهره‌برداری از محدوده طراحی تجهیز خارج نشود.

در طراحی صنعتی، انتخاب استاندارد و کلاس ساخت نیز اهمیت دارد. برای آشنایی با الزامات مربوط به این موضوع، استاندارد TEMA در طراحی مبدل را مطالعه کنید.

لرزش مکانیکی و فشار چگونه باعث خرابی مبدل می‌شوند؟

فشار بیش از حد یا لرزش خطوط می‌تواند آسیب جدی به اتصالات و لوله‌ها وارد کند. سازندگان مبدل توصیه می‌کنند:

استفاده از فلنج‌های استاندارد با واشر مناسب.
نصب تکیه‌گاه لرزه‌گیر و رعایت الزامات مکانیکی.
پیروی دقیق از استانداردهای ASME و TEMA در طراحی و نصب.

لرزش لوله‌ها می‌تواند در اثر شرایط جریان، آرایش بافل‌ها یا پدیده‌های مکانیکی ایجاد شود و در صورت تداوم، به لوله‌ها، اتصالات و نقاط اتصال آسیب بزند. بنابراین بررسی هم‌زمان طراحی بافل، شرایط جریان و کیفیت ساخت برای کاهش ریسک خرابی اهمیت دارد.

نتیجه صنعتی این است که عمر مبدل حرارتی پوسته و لوله نه تنها به مواد اولیه بستگی دارد، بلکه به طراحی دقیق، رعایت استانداردهای سازنده و برنامه نگهداری منظم وابسته است. کنترل سه عامل بالا می‌تواند عمر مفید را تا دو برابر افزایش دهد و ریسک توقف خط تولید را به حداقل برساند.

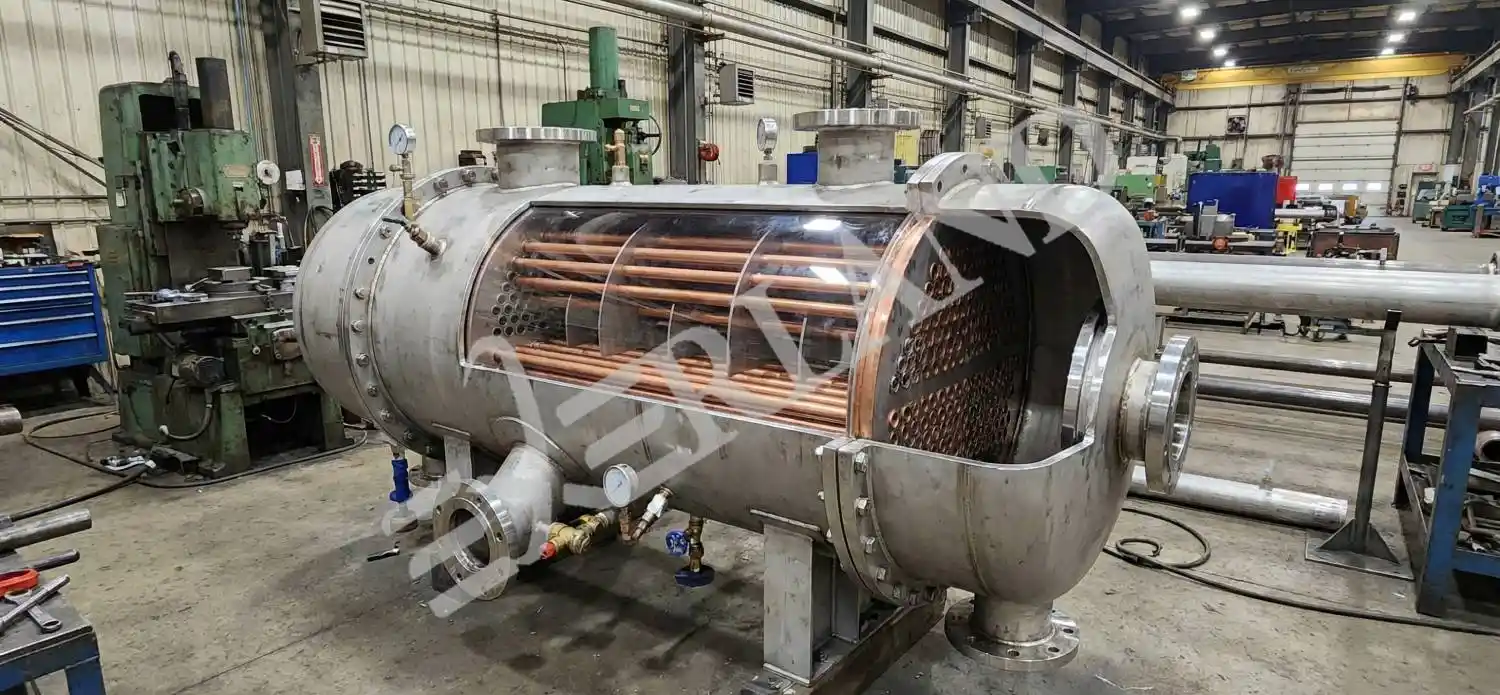

عمر بالای مبدل حرارتی پوسته و لوله

اجزای مبدل حرارتی پوسته و لوله چگونه بر طول عمر آن اثر می‌گذارند؟

هر یک از اجزای مبدل پوسته و لوله می‌توانند بر قابلیت اطمینان و طول عمر تجهیز اثر بگذارند. لوله‌ها در معرض رسوب، خوردگی و فرسایش هستند، تیوب‌شیت و جوش‌ها با ریسک نشتی و تنش مکانیکی مواجه‌اند و بافل‌ها علاوه بر هدایت جریان، بر افت فشار و رفتار مکانیکی لوله‌ها اثر می‌گذارند. برای آشنایی کامل‌تر با اجزای این خانواده از تجهیزات، مقاله ساختار و کاربرد مبدل حرارتی لوله‌ ای نیز قابل استفاده است.

اجزای اصلی مبدل حرارتی پوسته و لوله

پوسته (Shell)

محفظه خارجی که سیال اصلی را در بر می‌گیرد؛ معمولاً از فولاد کربنی یا فولاد ضد زنگ ساخته می‌شود.

انواع / آرایش لوله‌ها (Tubes)

جنس، ضخامت، قطر، طول و شرایط سطح لوله‌ها مستقیماً با مقاومت در برابر خوردگی، رسوب و فرسایش ارتباط دارند. انتخاب متریال باید بر اساس نوع سیال، دما، فشار و شرایط خوردگی انجام شود.نوع آرایش لوله‌ها نیز بر رفتار حرارتی و مکانیکی مبدل اثر دارد. برای پروژه‌هایی که اختلاف دمای قابل‌توجه یا الزامات خاص انبساط حرارتی دارند، بررسی گزینه‌هایی مانند مبدل حرارتی U-Tube می‌تواند بخشی از فرآیند انتخاب باشد. تعداد پاس‌ها باید بر اساس بار حرارتی، افت فشار مجاز و شرایط جریان انتخاب شود. در برخی پروژه‌ها، مبدل پوسته و لوله تک پاس می‌تواند گزینه مناسبی باشد، اما انتخاب نهایی باید با محاسبات حرارتی و مکانیکی انجام شود.

هدها و صفحات لوله یا تیوب شیت ها (Tube Sheets)

کیفیت اتصال لوله‌ها به تیوب‌شیت و کیفیت جوش‌ها از نقاط مهم در جلوگیری از نشتی و خرابی مکانیکی هستند. در پروژه‌های صنعتی، کنترل کیفیت ساخت و آزمون‌های موردنیاز باید مطابق مشخصات طراحی و استاندارد پروژه انجام شود.

بافل‌ها (Baffles)

آرایش و فاصله بافل‌ها بر مسیر جریان، افت فشار، انتقال حرارت و تحریک ارتعاشی لوله‌ها اثر می‌گذارد. بنابراین انتخاب بافل باید بر اساس طراحی حرارتی و مکانیکی و شرایط واقعی جریان انجام شود و نمی‌توان یک درصد ثابت را برای همه مبدل‌ها مناسب دانست.

نازل‌ها (Nozzles)

محل ورود و خروج سیال‌ها؛ باید فشار و جریان را تحمل کنند.

نحوه عملکرد مبدل پوسته و لوله

سیال داغ وارد پوسته می‌شود و با عبور از اطراف لوله‌ها، حرارت خود را به سیال داخل لوله‌ها منتقل می‌کند. جریان می‌تواند همسو، مخالف یا متقاطع باشد. آرایش و فاصله بافل‌ها، راندمان و افت فشار را تعیین می‌کند.اگر می‌خواهید عملکرد و مسیر جریان در مبدل‌های لوله‌ای را جداگانه بررسی کنید، صفحه ی مبدل حرارتی لوله‌ای چیست و چگونه کار می‌کند؟ توضیح کامل‌تری ارائه می‌دهد.

پارامترهای طراحی مؤثر بر عمر مبدل حرارتی پوسته و لوله

در طراحی مبدل حرارتی پوسته و لوله، چند پارامتر حیاتی وجود دارد که مستقیماً طول عمر و راندمان را تعیین می‌کنند:

اثر بر عمر مبدل	پارامتر
تعیین ضخامت، کلاس طراحی و الزامات مکانیکی	فشار طراحی
اثرگذار بر تنش حرارتی و انتخاب متریال	دمای طراحی
تعیین‌کننده خوردگی، رسوب و انتخاب جنس	نوع سیال
مؤثر بر انتقال حرارت، افت فشار و فرسایش	سرعت جریان
مؤثر بر عملکرد حرارتی و شرایط عملیاتی	سطح انتقال حرارت
مؤثر بر جریان، افت فشار و لرزش	آرایش بافل
مؤثر بر مقاومت در برابر خوردگی و فرسایش	جنس لوله
مبنای طراحی، ساخت، تست و بازرسی	الزامات استاندارد

نکته مهندسی: انتخاب این پارامترها صرفاً جدول نیست. باید با شرایط سیال، دما، فشار و برنامه نگهداری تطبیق داده شود. اشتباه رایج، استفاده از پارامترهای استاندارد بدون تطبیق عملی است که عمر مبدل را نصف می‌کند.
در شرایطی که افزایش سرعت جریان یا تنظیم شرایط انتقال حرارت موردنیاز باشد، طراحی چندپاس نیز می‌تواند بررسی شود؛ برای نمونه، مشخصات مبدل پوسته و لوله دو پاس را می‌توان با شرایط پروژه مقایسه کرد.

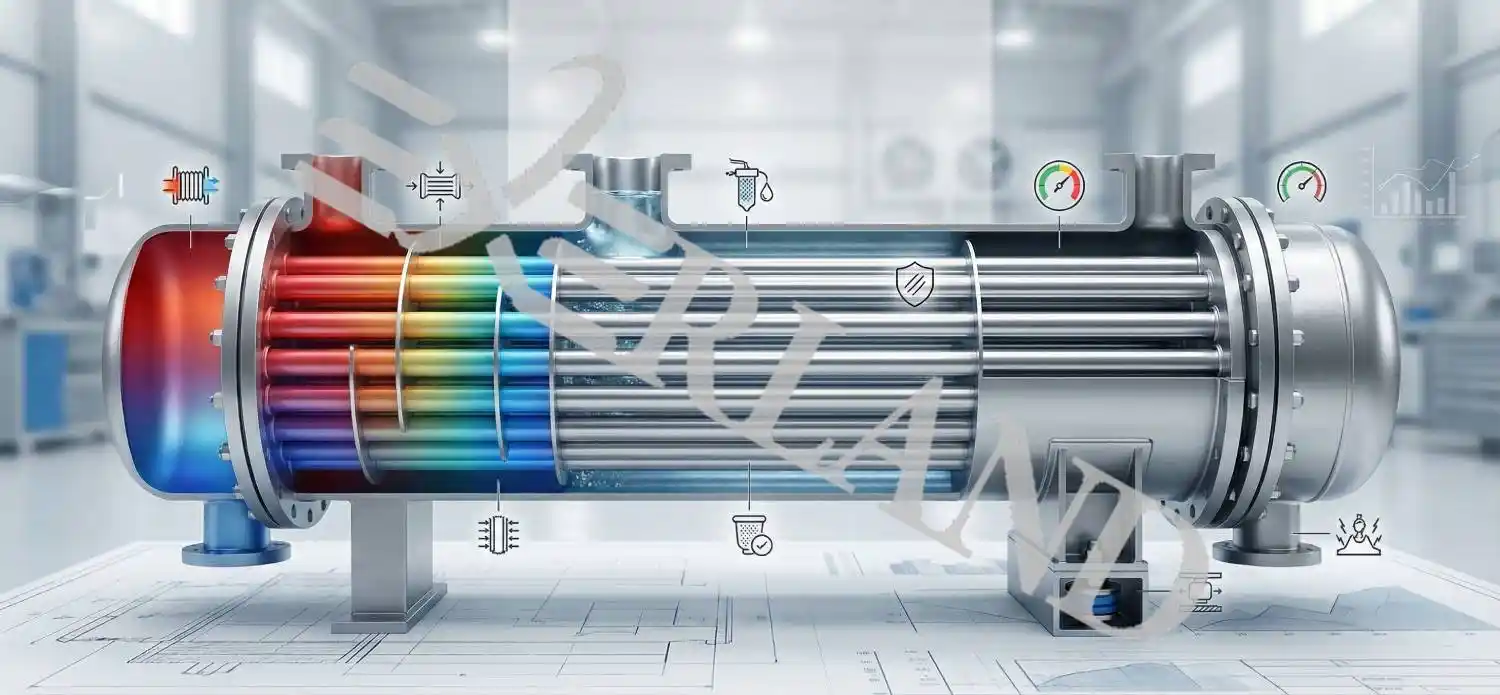

مبدل حرارتی پوسته و لوله

مثال فرضی از مشخصات فنی یک مبدل پوسته و لوله

جدول زیر صرفاً یک مثال آموزشی برای نشان دادن ارتباط میان ظرفیت، دبی، فشار، جنس لوله، ابعاد و افت فشار است و نباید به‌عنوان مشخصات عمومی یا طراحی آماده برای پروژه‌های صنعتی استفاده شود.

واحد	مقدار نمونه	مشخصه
kW	500	ظرفیت حرارتی
m³/h	10	جریان سیال پوسته
m³/h	8	جریان سیال لوله
bar	16	فشار کاری پوسته
bar	18	فشار کاری لوله
-	فولاد ضد زنگ 304	جنس پوسته
-	مس	جنس لوله
mm	25	قطر لوله
m	3	طول لوله
-	Segmental 25%	آرایش بافل
bar	0.8	افت فشار

تحلیل فنی: اگر افت فشار از ۱ bar بیشتر شود، رسوب‌گذاری جدی رخ می‌دهد و عمر مفید مبدل کاهش می‌یابد. مهندس باید همیشه پیش‌بینی رسوب و خوردگی را در طراحی لحاظ کند.

یک مثال محاسباتی از طراحی مبدل پوسته و لوله

برای افزایش عمر مبدل حرارتی پوسته و لوله، طراحی حرارتی دقیق و محاسبات واقعی ضروریه. اینجا مثال عملی با اعداد واقعی صنعتی آورده می‌شود تا مهندس بتواند مستقیم از آن در طراحی انواع مبدل یا بررسی مبدل لوله ای استفاده کند.

محاسبه اختلاف دمای متوسط لگاریتمی (LMTD)

ΔTlm، اختلاف دمای متوسط لاگاریتمی، اصلی‌ترین پارامتر برای طراحی سطح انتقال حرارت است.

فرمول

Log Mean Temperature Difference (LMTD)

ΔT_lm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

ΔT1 = T_h,in − T_c,out
ΔT2 = T_h,out − T_c,in

ΔT1 = 150 − 90 = 60 °C
ΔT2 = 100 − 50 = 50 °C

ΔT_lm = (60 − 50) / ln(60 / 50)

مثال عددی عملی:

سیال گرم (پوسته): 150°C → 100°C
سیال سرد (لوله): 50°C → 90°C

ΔT_lm = 10 / ln(1.2)

ln(1.2) ≈ 0.182

ΔT_lm ≈ 10 / 0.182 ≈ 55 °C

]

تحلیل مهندسی: این عدد ΔTlm برای طراحی سطح انتقال حرارت و پیش‌بینی رسوب و خوردگی حیاتی است. ΔT خیلی بالا باعث تنش حرارتی روی لوله‌ها می‌شود و عمر مبدل را کاهش می‌دهد.

محاسبه سطح انتقال حرارت

فرمول کلی:

[

Q = U \cdot A \cdot \Delta T_{lm}

]

(Q): بار حرارتی (W یا kW)
(U): ضریب انتقال حرارت کلی (W/m²K)
(A): سطح انتقال حرارت (m²)

مثال عددی:

Q = 500 kW
U = 400 W/m²K
ΔTlm = 55°C

[

A = \frac{Q \times 1000}{U \cdot \Delta T_{lm}} = \frac{500 \cdot 1000}{400 \cdot 55} \approx 22.7 , m²

]

تحلیل فنی: سطح انتقال حرارت واقعی تعیین‌کننده تعداد لوله‌ها، طول لوله و فاصله بافل‌ها است. اگر سطح کمتر در نظر گرفته شود، ΔT داخلی بالا می‌رود و ترک حرارتی رخ می‌دهد.

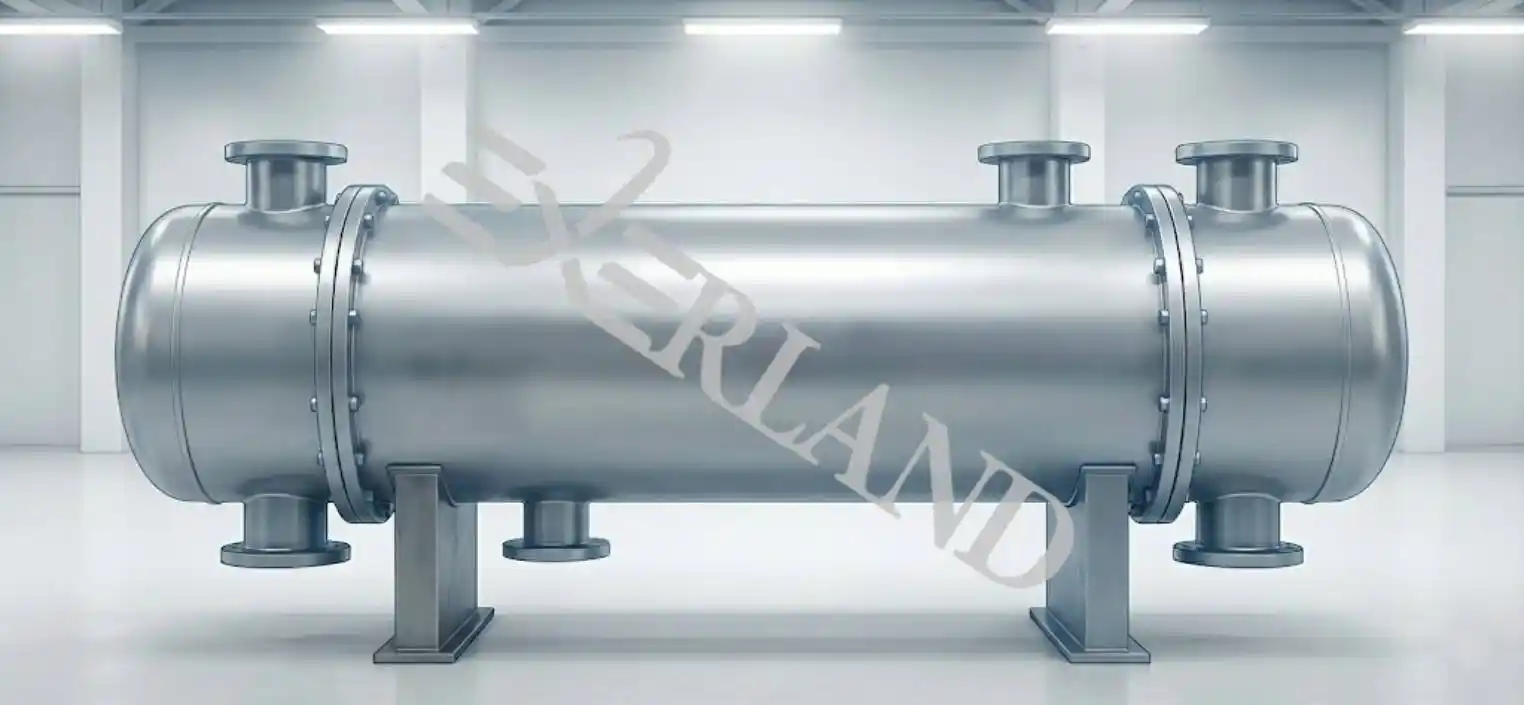

سازنده مبدل حرارتی پوسته و لوله

انتخاب تعداد لوله‌ها

قطر لوله: 25 mm
طول لوله: 3 m
آرایش: دو پاس لوله‌ای، بافل 25%

فرمول تقریبی تعداد لوله‌ها برای سطح مورد نیاز:

A = N · π · d_o · L

d_o = قطر خارجی لوله = 0.025 m
L = طول لوله = 3 m
A = 22.7 m²

N = 22.7 / (π · 0.025 · 3) ≈ 22.7 / 0.235 ≈ 97 لوله

تحلیل مهندسی: تعداد ۹۷ لوله با طول ۳ متر، آرایش دو پاس، بافل ۲۵٪، طراحی مناسبی برای بار حرارتی ۵۰۰ kW است. اشتباه رایج: کاهش تعداد لوله باعث ΔT داخلی زیاد و رسوب سریع می‌شود.

خطاهای رایج در طراحی که می‌توانند عمر مبدل را کاهش دهند

برخی خطاهای طراحی می‌توانند باعث افزایش تنش حرارتی، افت فشار غیرضروری، رسوب‌گذاری، لرزش یا کاهش قابلیت اطمینان مبدل شوند. از مهم‌ترین موارد می‌توان به انتخاب نامناسب متریال، برآورد ناکافی رسوب، طراحی نامناسب مسیر جریان، انتخاب نادرست سطح انتقال حرارت و بی‌توجهی به الزامات تعمیر و نگهداری اشاره کرد.

تعداد لوله کمتر از نیاز → ΔT داخلی بالا، تنش حرارتی
فاصله بافل نامناسب → کاهش عمر و افزایش رسوب

توصیه مهندسی:
طراحی مبدل حرارتی، چه پوسته و لوله باشد و چه مبدل حرارتی صفحه ای، باید همیشه با پیش‌بینی رسوب، خوردگی و شرایط واقعی سیال تطبیق داده شود. اختلاف دمای زیاد بین سیال‌ها یا جریان نامنظم می‌تواند باعث تنش حرارتی و خوردگی در لوله‌ها و صفحات شود و عمر مفید مبدل را کاهش دهد.

برای مبدل حرارتی پوسته و لوله:

انتخاب مواد مقاوم به خوردگی (فولاد ضد زنگ، مس-برنج یا آلیاژهای خاص)
رعایت فاصله بافل استاندارد
برنامه پاکسازی و بازرسی دوره‌ای

برای مبدل حرارتی صفحه‌ای:

انتخاب صفحات استنلس استیل یا تیتانیوم با مقاومت بالا به خوردگی و رسوب
پایش دقیق ΔT و جریان سیال برای جلوگیری از تنش حرارتی صفحات
پاکسازی و نگهداری دوره‌ای برای افزایش عمر مفید

تجربه صنعتی نشان داده که رعایت این نکات باعث می‌شود عمر واقعی هر دو نوع مبدل تا دو برابر افزایش یابد. واقعیت این است که نگهداری اصولی و طراحی دقیق با در نظر گرفتن رسوب و خوردگی، حتی از ضخامت لوله یا تعداد صفحات مهم‌تر است.

مثال محاسباتی برای یک کاربرد پتروشیمی

بار حرارتی: 800 kW
جریان پوسته: 15 m³/h
جریان لوله: 12 m³/h
ΔTlm: 60°C
ضریب انتقال حرارت: 420 W/m²K

محاسبه سطح انتقال حرارت:

A = \frac{800 \cdot 1000}{420 \cdot 60} \approx 31.7 m²

انتخاب لوله‌ها:

قطر لوله: 30 mm
طول لوله: 4 m
آرایش: دو پاس، بافل 25%

N = \frac{31.7}{\pi \cdot 0.03 \cdot 4} \approx \frac{31.7}{0.377} \approx 84 , لوله

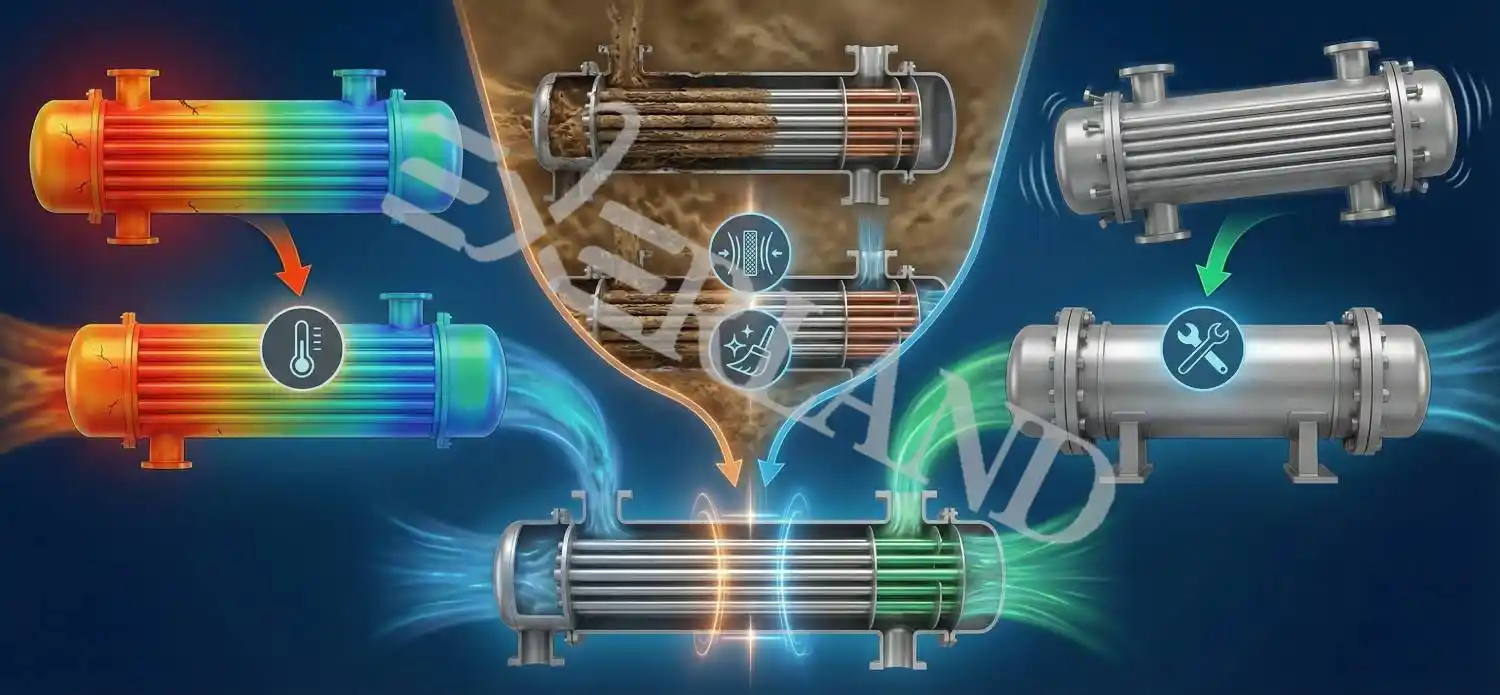

مبدل پوسته و لوله

محدودیت‌ها و ریسک‌های مبدل حرارتی پوسته و لوله

محدودیت‌های طراحی و بهره‌ برداری

فشار کاری بیش از حد: اگر فشار پوسته یا لوله از محدوده طراحی بیشتر شود، خطر ترک یا نشتی بالاست.
اختلاف دمای زیاد ΔT: ΔT بیش از 60–65°C باعث تنش حرارتی روی لوله‌ها و پوسته می‌شود.
سیال خورنده یا با ذرات معلق زیاد: فولاد ضد زنگ معمولی ممکن است کافی نباشد، نیاز به آلیاژ مقاوم‌تر یا پوشش دارد.
فضای نصب محدود: طول لوله یا تعداد بافل‌ها ممکن است محدودیت ایجاد کند، راندمان کاهش می‌یابد.

اگر مبدل برای یک پروژه جدید انتخاب می‌شود، فقط قیمت اولیه نباید معیار تصمیم باشد؛ شرایط سیال، فشار و دما، بار حرارتی، افت فشار مجاز، متریال و الزامات تعمیر و نگهداری نیز باید در سفارش مشخص شوند. برای بررسی این موارد، راهنمای انتخاب مبدل حرارتی پوسته و لوله را مطالعه کنید.

ریسک‌ های نگهداری و بازرسی

رسوب‌گذاری داخلی لوله‌ها: کاهش سطح انتقال حرارت و افزایش ΔT داخلی → ترک حرارتی.
لرزش و فشار مکانیکی: خرابی اتصالات فلنج و پوسته.
برنامه نگهداری ناقص: بازرسی و پاکسازی نامنظم باعث کاهش عمر مبدل تا حدود زیادی می‌شود.
جوش و هدها با کیفیت پایین: نشتی و خرابی مکانیکی، توقف خط تولید.

توصیه مهندسی: باید برنامه بازرسی دوره‌ای، پاکسازی شیمیایی، و کنترل کیفیت سیال را دقیق پیاده کرد. بدون این اقدامات، عمر مبدل حرارتی پوسته و لوله کمتر از نیمی از طراحی واقعی خواهد بود.
در مبدل های حرارتی واشردار، کیفیت واشرها و نحوه مونتاژ فلنج‌ها مستقیماً روی عمر مفید اثر می‌گذارد. تعویض واشرهای فرسوده و رعایت گشتاور استاندارد هنگام مونتاژ، مانع نشتی و آسیب مکانیکی می‌شود.

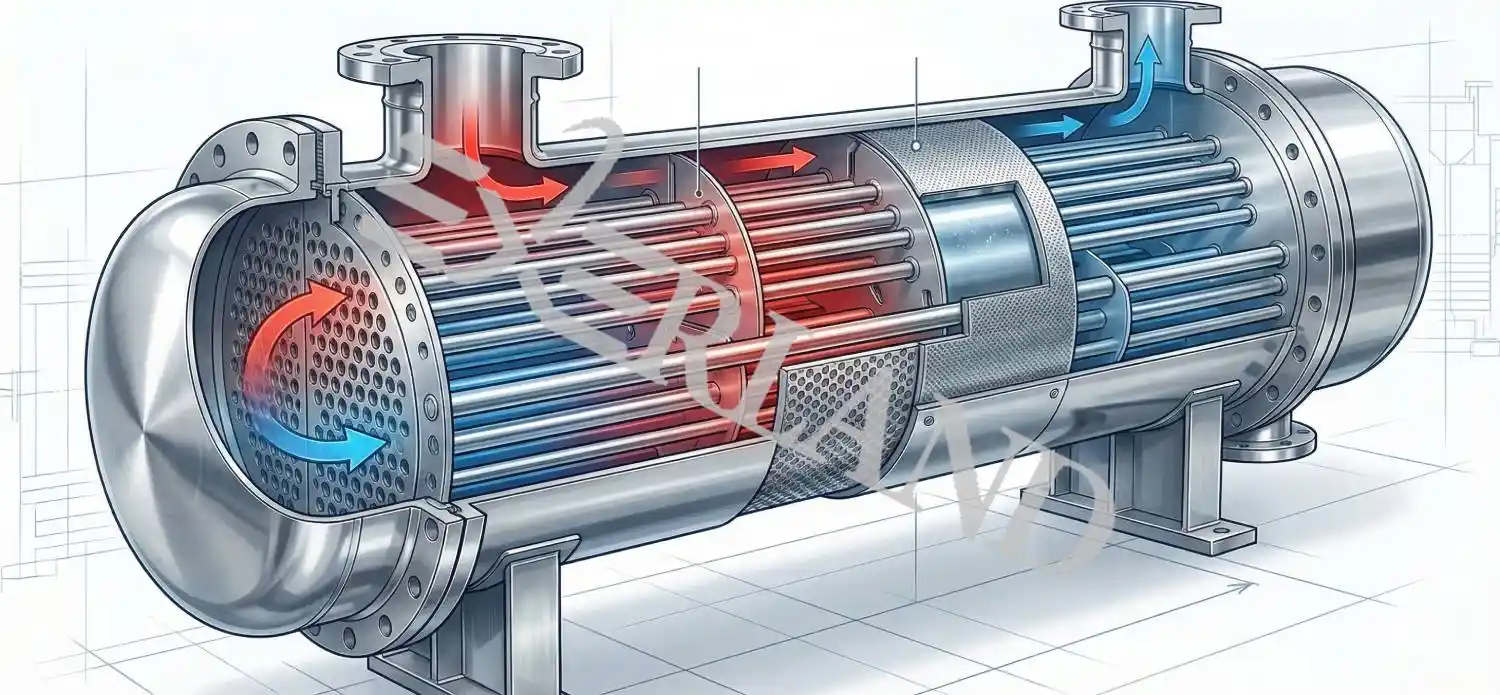

سازنده مبدل پوسته و لوله

کاربردهای صنعتی مبدل پوسته و لوله

پتروشیمی

مبدل حرارتی پوسته و لوله برای خنک کردن خوراک کاتالیست استفاده می‌شود.
مشکل حل شده: کاهش دمای خوراک قبل از راکتور بدون افزایش فشار زیاد.
محدودیت‌ها: خوراک حاوی ذرات جامد نیاز به فیلتر دارد.

نیروگاه

استفاده در کندانسور بخار یا خنک‌کننده آب تغذیه بویلر.
انتخاب مبدل: پوسته فولادی، لوله مس یا آلیاژ نیکل برای مقاومت در برابر خوردگی.
تحلیل فنی: عمر طولانی تنها با کنترل رسوب و بازرسی دوره‌ای تضمین می‌شود.

پالایشگاه

مبدل حرارتی پوسته و لوله برای خنک‌سازی هیدروکربن‌ها و محصولات میانی.
مشکل حل شده: کاهش دمای محصول بدون افت فشار زیاد.
محدودیت: خوراک خورنده نیازمند پوشش مقاوم و طراحی دقیق بافل است.

صنایع سنگین و شیمیایی

کاربرد در فرایندهای انتقال حرارت با سیال داغ.
مزیت: قابلیت تحمل فشار و دمای بالا، نگهداری آسان نسبت به مبدل‌های صفحه‌ای.

مبدل پوسته و لوله در مقایسه با سایر مبدل‌های حرارتی

هوایی	صفحه‌ای	پوسته و لوله	معیار
وابسته به طراحی	وابسته به طراحی	بسیار مناسب	تحمل فشار و دمای بالا
بالا	بالا	بالا	امکان سفارشی‌سازی
وابسته به ساختار	معمولاً مناسب	بسته به طراحی	دسترسی برای تعمیر
وابسته به شرایط محیط	وابسته به کانال‌ها	وابسته به سیال و طراحی	حساسیت به رسوب
خنک‌کاری با هوا	فرآیندی و HVAC	فرآیندی و صنعتی گسترده	کاربرد

انتخاب بین این ساختارها باید بر اساس فشار، دما، نوع سیال، بار حرارتی، فضای نصب، رسوب و الزامات تعمیر و نگهداری انجام شود.
اگر هدف، مقایسه مستقیم دو ساختار رایج است، مقاله مقایسه مبدل صفحه‌ ای و لوله‌ ای جزئیات بیشتری درباره تفاوت‌های طراحی و کاربردی ارائه می‌دهد.

چک‌لیست افزایش عمر مبدل حرارتی پوسته و لوله

بررسی شرایط واقعی دما و فشار در کنار شرایط طراحی

انتخاب متریال متناسب با نوع سیال و خوردگی

کنترل رسوب و کیفیت سیال

پایش افت فشار و عملکرد حرارتی

بررسی نشتی و وضعیت لوله‌ها

کنترل لرزش و اتصالات مکانیکی

تمیزکاری بر اساس وضعیت واقعی تجهیز

بازرسی دوره‌ای لوله‌ها، تیوب‌شیت و جوش‌ها

ثبت تغییرات عملکردی مبدل در طول زمان

انجام تعمیر یا تعویض بر اساس نتایج بازرسی و ارزیابی مهندسی

اگر برای پروژه خود به دنبال انتخاب، بررسی انواع یا مشخصات مبدل هستید، می‌توانید از صفحه جامع مبدل حرارتی پوسته و لوله وارد سایر مطالب و محصولات مرتبط شوید.

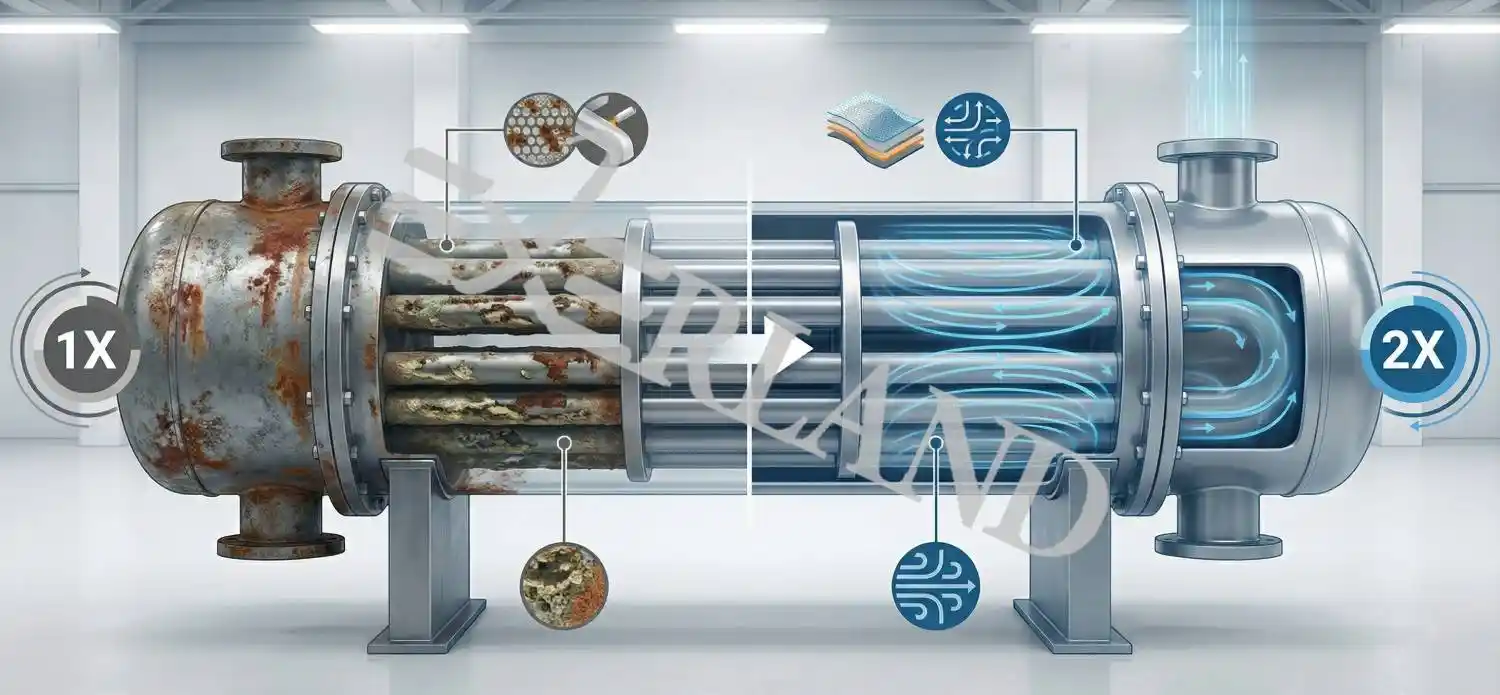

کاربرد مبدل پوسته و لوله

سوالات متداول عمر مبدل پوسته و لوله

✅ عمر واقعی مبدل پوسته و لوله در شرایط صنعتی چگونه تعیین می‌شود؟ ▼

عمر واقعی مبدل حرارتی پوسته و لوله صرفاً بر اساس تعداد سال‌های کارکرد تعیین نمی‌شود، بلکه به وضعیت عملکرد، سلامت مکانیکی و شرایط بهره‌برداری وابسته است. زمانی که راندمان حرارتی به‌طور محسوسی کاهش یابد، افت فشار از محدوده طراحی خارج شود، خوردگی یا نشتی افزایش پیدا کند و هزینه‌های تعمیرات از نظر اقتصادی قابل توجیه نباشد، مبدل به پایان عمر مفید یا عمر اقتصادی خود نزدیک شده است. در شرایط بهره‌برداری مناسب و با نگهداری منظم، عمر این مبدل‌ها معمولاً بین 20 تا 30 سال یا حتی بیشتر است، اما در محیط‌های بسیار خورنده یا در صورت نبود برنامه تعمیرات پیشگیرانه، این مدت می‌تواند به‌طور قابل توجهی کاهش یابد.

✅ مهم‌ترین عوامل کاهش عمر مبدل پوسته و لوله چیست؟ ▼

رسوب و خوردگی از عوامل مهم هستند، اما شرایط نامناسب بهره‌برداری، لرزش، تنش حرارتی، کیفیت پایین اتصالات و جوش‌ها و نگهداری نامناسب نیز می‌توانند باعث کاهش قابلیت اطمینان و عمر تجهیز شوند.

✅ رسوب چگونه راندمان مبدل حرارتی را کاهش می‌دهد؟ ▼

رسوب یک لایه عایق حرارتی روی سطح تبادل ایجاد می‌کند و مقاومت انتقال حرارت را افزایش می‌دهد. مقاومت رسوب حرارتی Rf = δ / k افزایش ضخامت رسوب (δ) یا کاهش ضریب هدایت حرارتی (k) باعث کاهش شدید ضریب کلی انتقال حرارت (U) می‌شود. در عمل، حتی یک لایه نازک رسوب می‌تواند راندمان را 20 تا 40 درصد کاهش دهد.

✅ چگونه افت فشار نشان‌دهنده وضعیت سلامت مبدل است؟ ▼

افزایش افت فشار معمولاً اولین نشانه گرفتگی داخلی است. این پارامتر به‌صورت مستقیم به سرعت جریان، زبری سطح داخلی و میزان انسداد مرتبط است. افت فشار در جریان داخلی لوله ΔP = f (L/D) (ρV² / 2) افزایش ΔP نسبت به مقدار طراحی، نشان‌دهنده تجمع رسوب یا کاهش سطح عبور جریان است و یکی از دقیق‌ترین شاخص‌های پایش سلامت مبدل محسوب می‌شود.

✅ انتخاب متریال لوله‌ها چگونه بر عمر مبدل تأثیر می‌گذارد؟ ▼

انتخاب متریال تعیین‌کننده مقاومت مبدل در برابر خوردگی و دما است. برای مثال، استنلس استیل در برابر بسیاری از سیالات صنعتی مقاوم است، اما در محیط‌های کلریدی ممکن است دچار خوردگی حفره‌ای شود. تیتانیوم برای محیط‌های بسیار خورنده مناسب است اما هزینه بالاتری دارد. انتخاب اشتباه متریال می‌تواند عمر مبدل را تا 70٪ کاهش دهد.

✅ نقش طراحی بافل‌ها در افزایش عمر مبدل چیست؟ ▼

بافل‌ها باعث هدایت جریان در سمت پوسته و افزایش آشفتگی (Turbulence) می‌شوند. طراحی صحیح آن‌ها باعث افزایش انتقال حرارت و جلوگیری از نقاط مرده جریان می‌شود. اما اگر فاصله یا زاویه بافل‌ها اشتباه انتخاب شود، هم افت فشار افزایش می‌یابد و هم احتمال رسوب‌گذاری بالا می‌رود.

✅ هر چند وقت یک‌بار باید مبدل حرارتی تمیز شود؟ ▼

فاصله تمیزکاری باید بر اساس نوع سیال، نرخ رسوب، تغییر افت فشار و افت عملکرد حرارتی تعیین شود. یک بازه ثابت برای همه مبدل‌ها مناسب نیست و بهتر است برنامه نگهداری بر اساس داده‌های واقعی تجهیز تنظیم شود.

✅ از کجا بفهمیم مبدل حرارتی نیاز به سرویس دارد؟ ▼

افزایش افت فشار، کاهش انتقال حرارت، تغییر غیرعادی دمای خروجی، افزایش مصرف انرژی، نشتی و لرزش غیرعادی از نشانه‌هایی هستند که می‌توانند نیاز به بررسی و سرویس مبدل را نشان دهند.

✅ چه زمانی مبدل نیاز به شستشوی شیمیایی دارد؟ ▼

زمانی که افت فشار یا کاهش راندمان از حد مجاز فراتر رود، شستشوی شیمیایی ضروری است. این فرآیند معمولاً برای حذف رسوبات معدنی و آلی استفاده می‌شود. انتخاب محلول شیمیایی باید بر اساس نوع رسوب انجام شود، زیرا انتخاب اشتباه می‌تواند به متریال لوله‌ها آسیب وارد کند.

✅ آیا افزایش سرعت جریان همیشه باعث بهبود عملکرد می‌شود؟ ▼

خیر. افزایش سرعت جریان تا حدی باعث افزایش انتقال حرارت می‌شود، اما اگر از حد بهینه فراتر رود، فرسایش داخلی (Erosion) و افت فشار شدید ایجاد می‌کند. بنابراین طراحی باید یک نقطه تعادل بین راندمان حرارتی و عمر مکانیکی ایجاد کند.

✅ مهم‌ترین دلیل نشتی در مبدل پوسته و لوله چیست؟ ▼

نشتی معمولاً به دلیل ترکیبی از خوردگی، تنش حرارتی و فشار بیش از حد رخ می‌دهد. در بسیاری از موارد، خوردگی موضعی در نقاط اتصال یا محل جوش‌ها عامل اصلی است. همچنین رسوب‌گذاری می‌تواند باعث ایجاد نقاط داغ (Hot Spots) و در نهایت ترک شود.

✅ چگونه می‌توان عمر مبدل را در طراحی افزایش داد؟ ▼

برای افزایش عمر، باید طراحی بر اساس شرایط واقعی بهره‌برداری انجام شود نه شرایط تئوریک. انتخاب متریال مناسب، کنترل سرعت جریان، طراحی صحیح بافل‌ها و در نظر گرفتن ضریب رسوب از مهم‌ترین عوامل هستند. همچنین استفاده از حاشیه ایمنی در طراحی حرارتی (Thermal Design Margin) بسیار مؤثر است.

✅ آیا کیفیت آب تأثیر مستقیم بر عمر مبدل دارد؟ ▼

بله، کیفیت آب یکی از مهم‌ترین عوامل تعیین‌کننده عمر مبدل است. سختی بالا، وجود یون‌های کلرید و ذرات معلق باعث رسوب‌گذاری و خوردگی می‌شوند. در بسیاری از سیستم‌ها، استفاده از سختی‌گیر و فیلترهای صنعتی می‌تواند عمر مبدل را تا دو برابر افزایش دهد.

✅ افت راندمان مبدل چگونه در عمل تشخیص داده می‌شود؟ ▼

افت راندمان معمولاً از طریق افزایش مصرف انرژی سیستم و کاهش اختلاف دمای ورودی و خروجی تشخیص داده می‌شود. اگر برای رسیدن به همان ظرفیت حرارتی، انرژی بیشتری مصرف شود، نشان‌دهنده کاهش عملکرد مبدل است.

✅ آیا مبدل پس از رسوب‌گیری قابل بازیابی کامل است؟ ▼

در بسیاری از موارد، بله. اگر رسوب‌گذاری شدید نباشد، با شستشوی شیمیایی یا مکانیکی می‌توان تا 80 تا 95 درصد راندمان اولیه را بازیابی کرد. اما در مواردی که خوردگی شدید یا آسیب ساختاری وجود داشته باشد، بازیابی کامل امکان‌پذیر نیست.

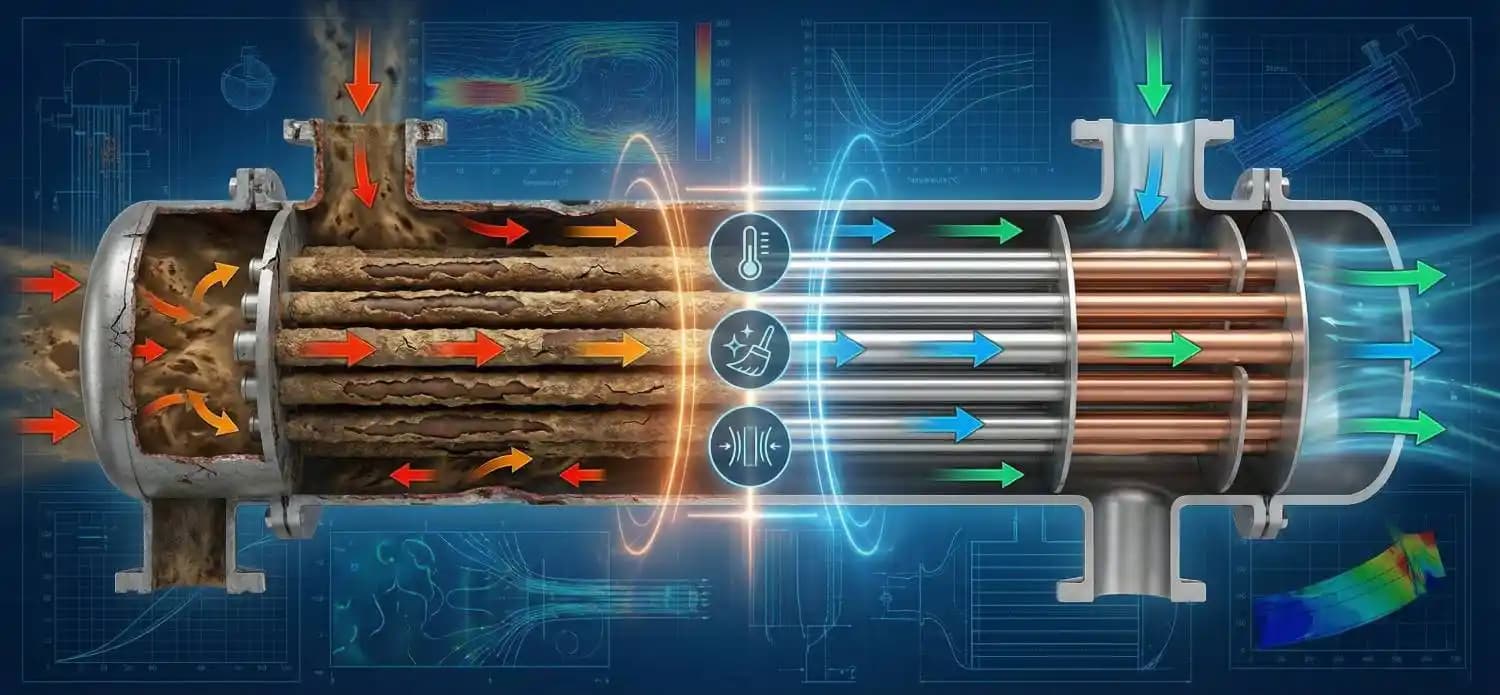

چگونه عمر مبدل حرارتی پوسته و لوله را افزایش دهیم؟
