مهندسی مبدل های حرارتی لوله ای (Shell & Tube Heat Exchanger)
مبدل حرارتی لوله ای تجهیزی است که برای انتقال حرارت پایدار، قابلکنترل و قابلاعتماد بین دو سیال طراحی میشود، زمانی که شرایط عملیاتی سخت است و خطا هزینه دارد.
این مبدل زمانی انتخاب میشود که:
فشار یا دما بالا است
سیال خورنده، آلوده یا مستعد رسوب است
تغییرات بار حرارتی وجود دارد
تعمیرپذیری و طول عمر مهمتر از فشردگی و وزن است
مبدل حرارتی لولهای برای «بهترین راندمان لحظهای» ساخته نمیشود؛
برای کارکرد مداوم، تحمل خطا و دوام صنعتی ساخته میشود.
اگر بخواهیم خیلی صریح بگوییم:
مبدل لولهای را انتخاب میکنند چون میخواهند تجهیز کار کند، نه فقط خوب به نظر برسد.
مبدل حرارتی لوله ای دقیقاً چیست؟
مبدل حرارتی لوله ای (Tube Heat Exchanger) به خانوادهای از مبدلها گفته میشود که در آن:
یک سیال داخل لولهها جریان دارد
سیال دیگر در اطراف لولهها یا در یک محفظه جداگانه حرکت میکند
انتقال حرارت از طریق دیواره لوله انجام میشود
تماس مستقیم بین دو سیال وجود ندارد
رایجترین و صنعتیترین نوع آن، مبدل حرارتی پوسته و لوله (Shell & Tube) است که ستون فقرات انتقال حرارت در صنایع سنگین محسوب میشود.

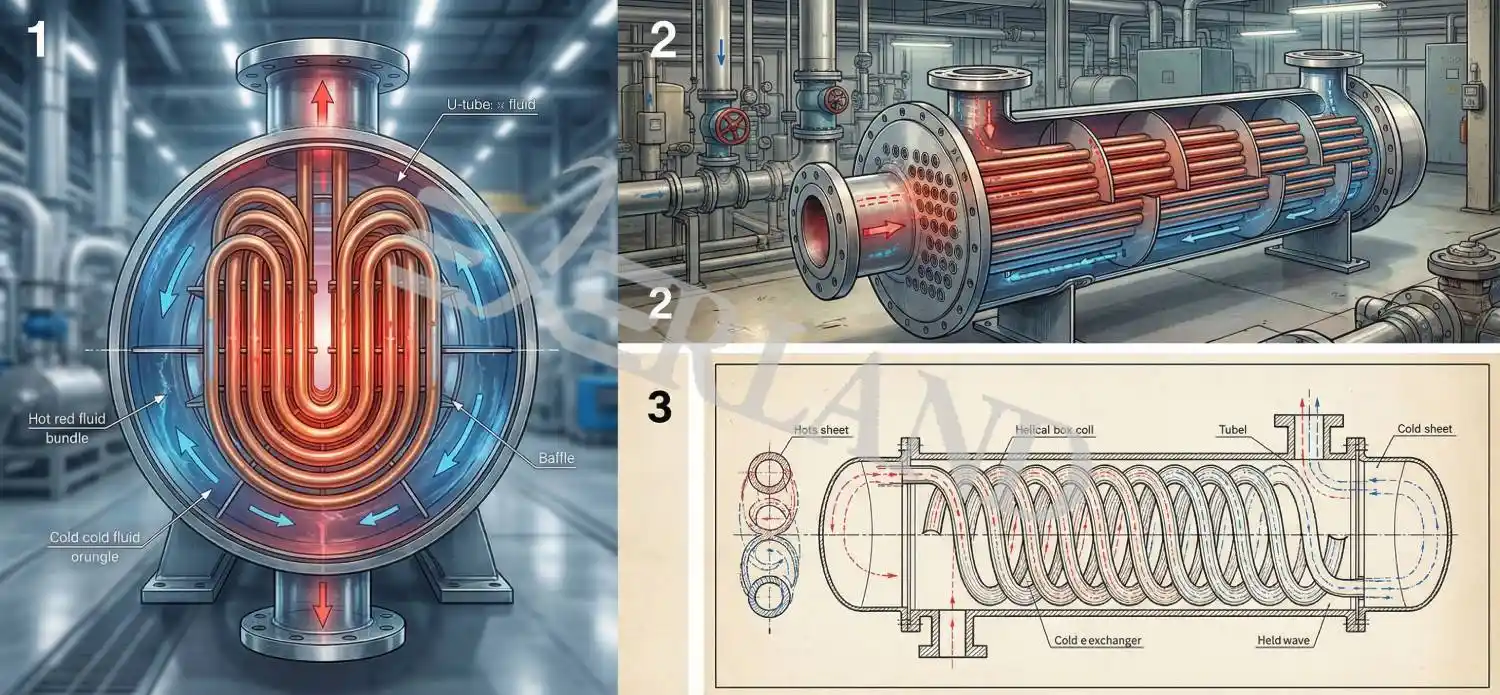

در کنار آن، انواع دیگری از مبدلهای لولهای نیز وجود دارند، مانند:
Double Pipe Heat Exchanger
Hairpin Heat Exchanger
U-Tube Heat Exchanger
اما وقتی در صنعت از «مبدل لوله ای» صحبت میشود، در ۹۰٪ موارد منظور پوسته و لوله است.

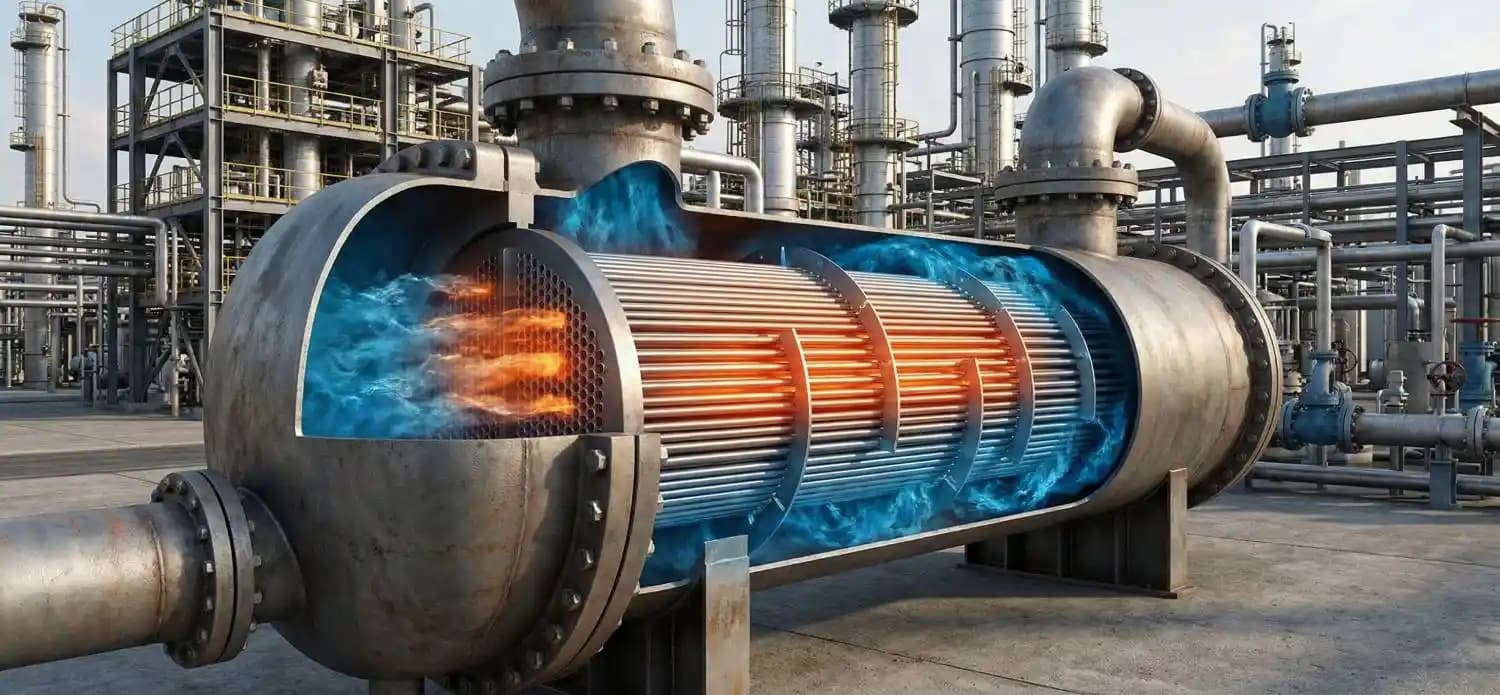

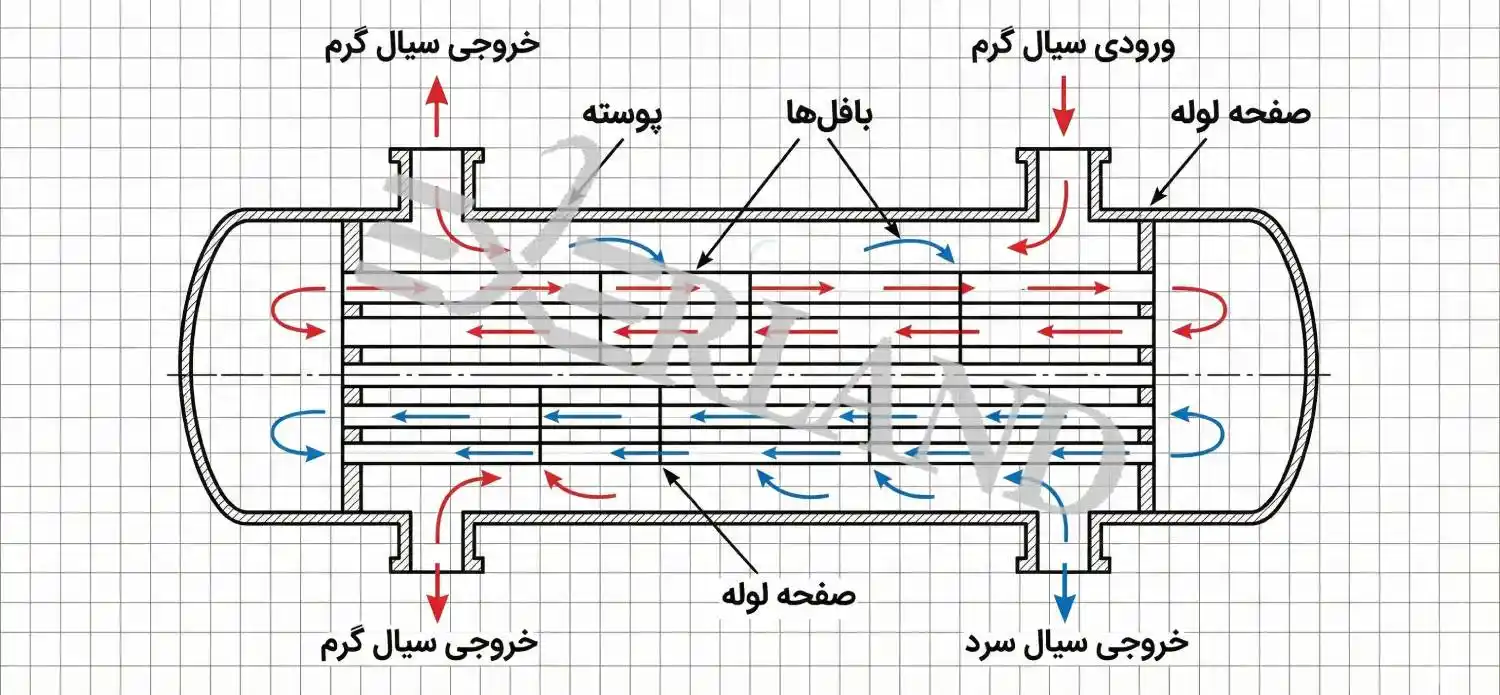

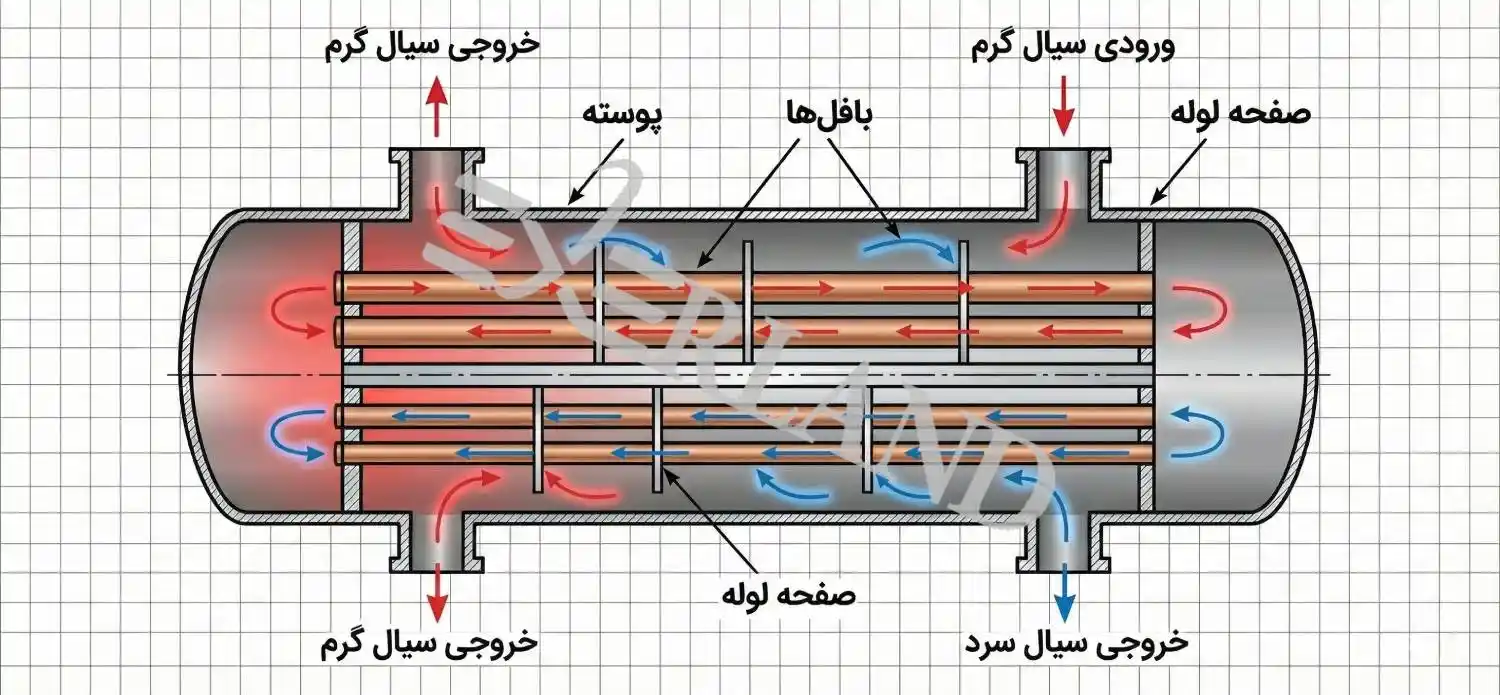

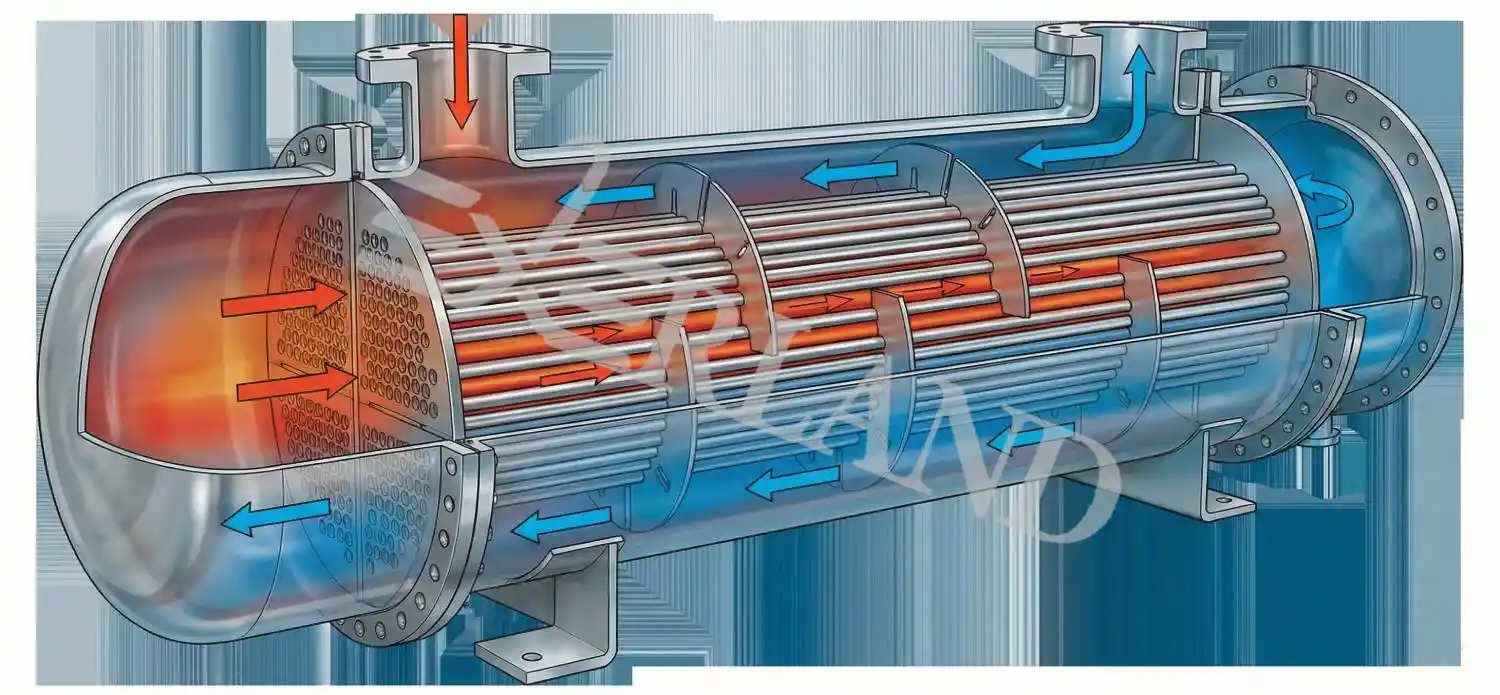

مبدل حرارتی لوله ای چگونه کار می کند؟
مکانیزم کار مبدل حرارتی لوله ای ساده است، اما اجرای درست آن ساده نیست.

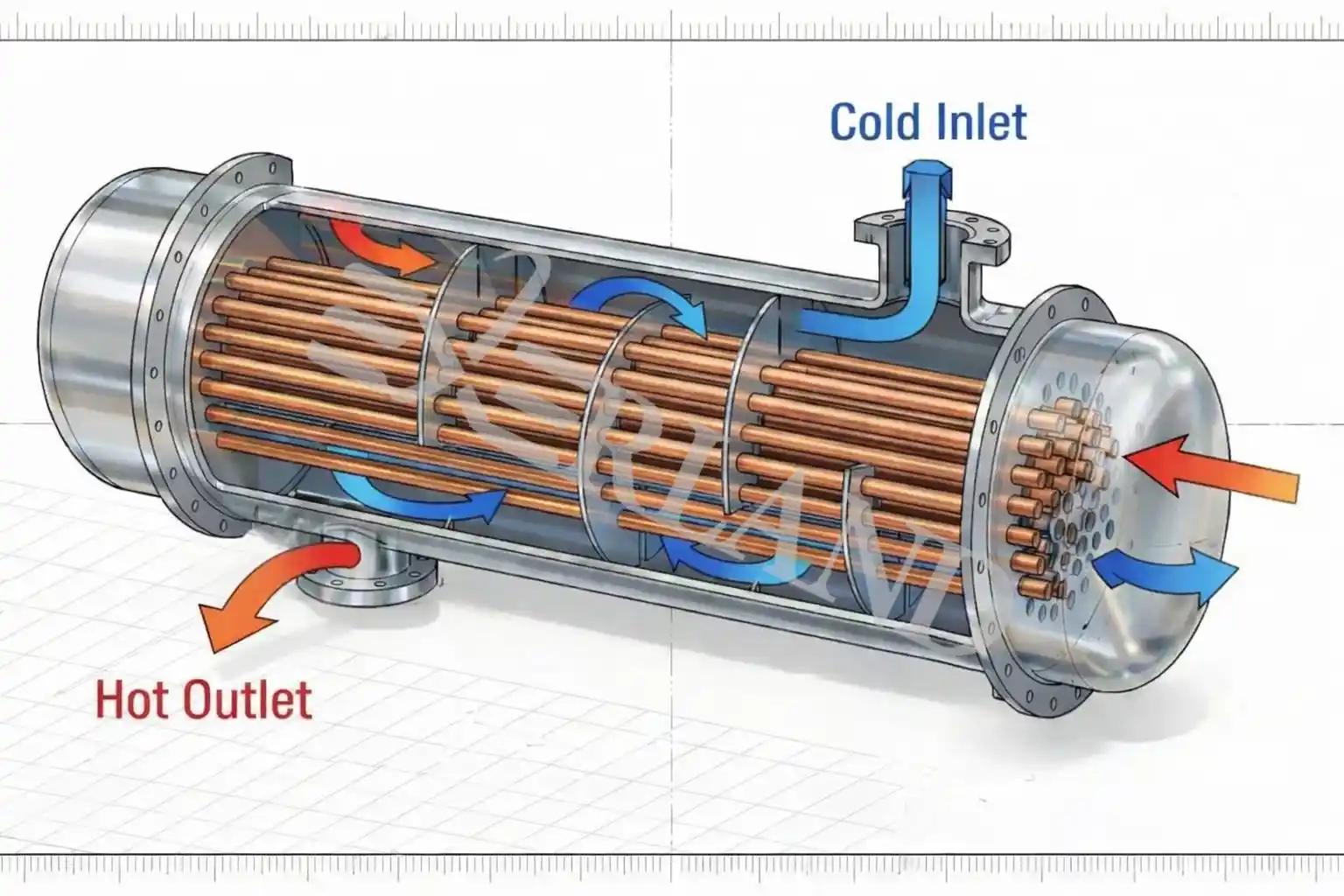

سیال گرم وارد یک سمت مبدل میشود (معمولاً داخل لولهها)
سیال سرد در سمت دیگر (پوسته یا لولهها) جریان مییابد
اختلاف دما باعث انتقال حرارت از طریق دیواره لوله میشود
سیالات بدون تماس مستقیم، دما را تبادل میکنند
هر دو سیال با دمای جدید از مبدل خارج میشوند
نکته کلیدی اینجاست:
کل عملکرد مبدل وابسته به «کنترل جریان» است، نه صرفاً اختلاف دما.
آشفتگی، سرعت، مسیر حرکت و زمان ماند سیال، همگی تعیین میکنند که این انتقال حرارت چقدر مؤثر باشد.

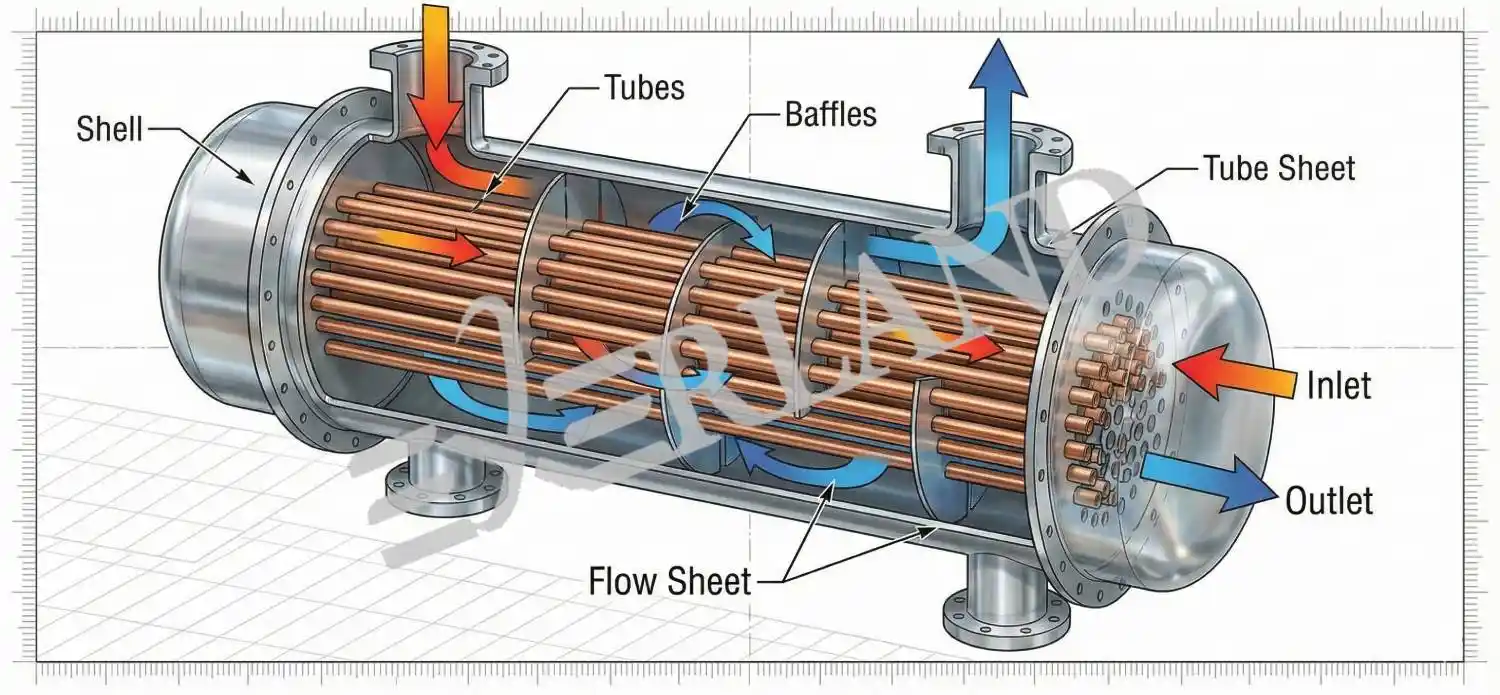

اجزای اصلی مبدل حرارتی لوله ای و نقش هرکدام
لولهها (Tubes)
مسیر اصلی عبور یکی از سیالات هستند.
طراحی لولهها مستقیماً روی این موارد اثر دارد:
ضریب انتقال حرارت
افت فشار
fouling و رسوبگذاری
سایش و خوردگی
انتخاب قطر، طول و متریال لولهها یکی از تصمیمهای بحرانی در طراحی مبدل حرارتی پوسته و لوله تک پاس است. این پارامترها مستقیماً روی راندمان انتقال حرارت، افت فشار، عمر تجهیز و هزینه نگهداری تأثیر میگذارند. قطر لوله کوچک → سرعت بالاتر و سایش بیشتر، قطر بزرگ → کاهش سرعت و fouling سریع. طول لولهها تعادل بین ΔT و دسترسی برای بازرسی ایجاد میکند، و متریال مناسب تضمینکننده مقاومت در برابر خوردگی و حرارت است. انتخاب هوشمندانه این سه پارامتر، تفاوت بین یک مبدل موفق و تجهیزی پرخرج و کمدوام را تعیین میکند.

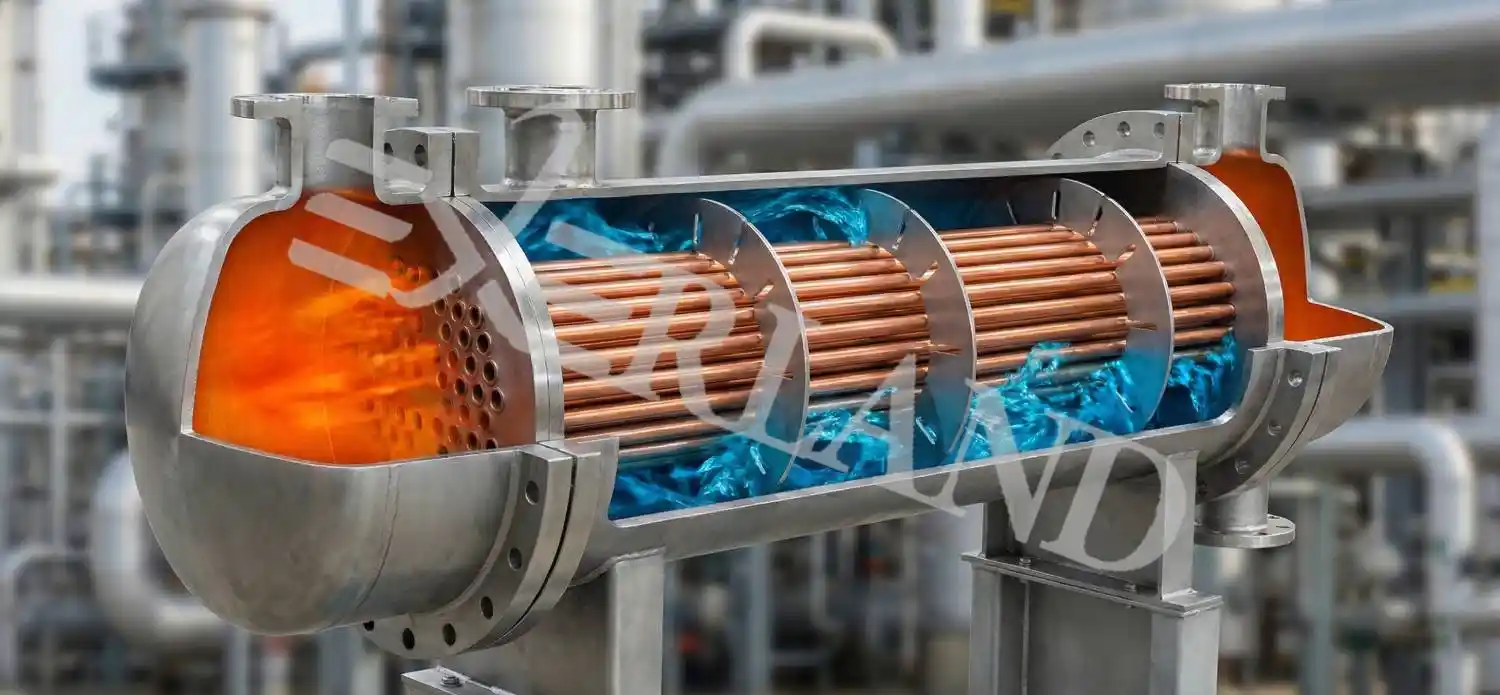

پوسته (Shell)
پوسته محفظهای است که سیال دوم در آن جریان دارد.
طراحی پوسته تعیین میکند:
جریان یکنواخت باشد یا نه
افت فشار چقدر شود
تنشهای مکانیکی چگونه توزیع شوند
در عمل، طراحی ضعیف پوسته باعث میشود:
یک مبدل ممکن است روی کاغذ عالی به نظر برسد، اما در بهرهبرداری واقعی ناکارآمد شود. طراحی، انتخاب قطر و طول لولهها، متریال و شرایط عملیاتی باید با دقت بررسی شوند. به عنوان مثال، مبدل های هواخنک شرکت SPX Cooling Technologies در پروژههای پالایشگاهی با طراحی دقیق، جریان هوا و شرایط محیطی واقعی، عملکرد بهینه را حفظ میکنند. تجربه صنعتی نشان میدهد که حتی یک خطا در انتخاب متریال یا سرعت هوا میتواند راندمان مبدل را تا ۲۰–۳۰٪ کاهش دهد، در حالی که روی کاغذ همه محاسبات درست است.

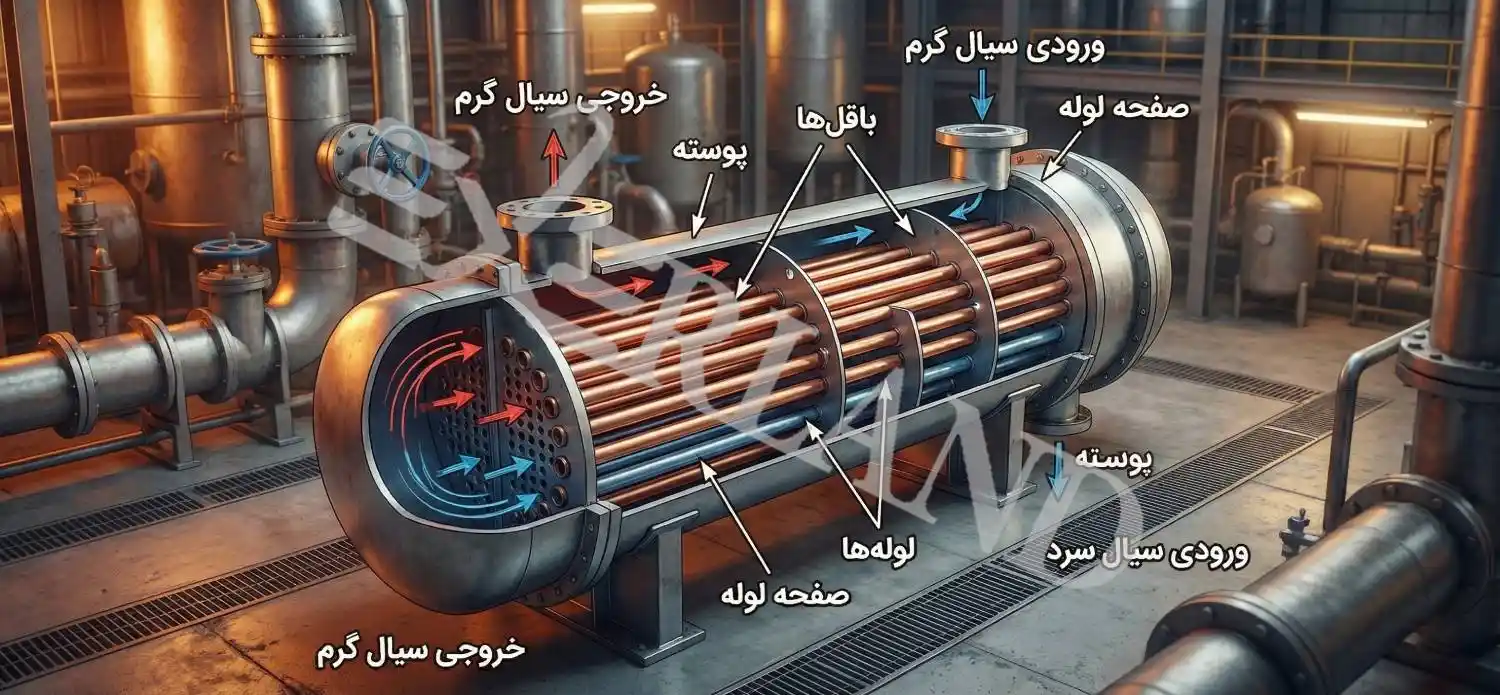

تیوبشیت (Tube Sheet)
تیوبشیت صفحهای ضخیم است که لولهها را نگه میدارد و دو سیال را از هم جدا میکند.
از نظر تجربه صنعتی:
حساسترین قطعه مبدل است
شایعترین نقطه نشتی محسوب میشود
بیشترین وابستگی را به متریال و کیفیت ساخت دارد
مهندسان کمتجربه معمولاً مبدل حرارتی تیوب شیت را دستکم میگیرند؛
مهندسان باتجربه از همینجا طراحی را شروع میکنند.

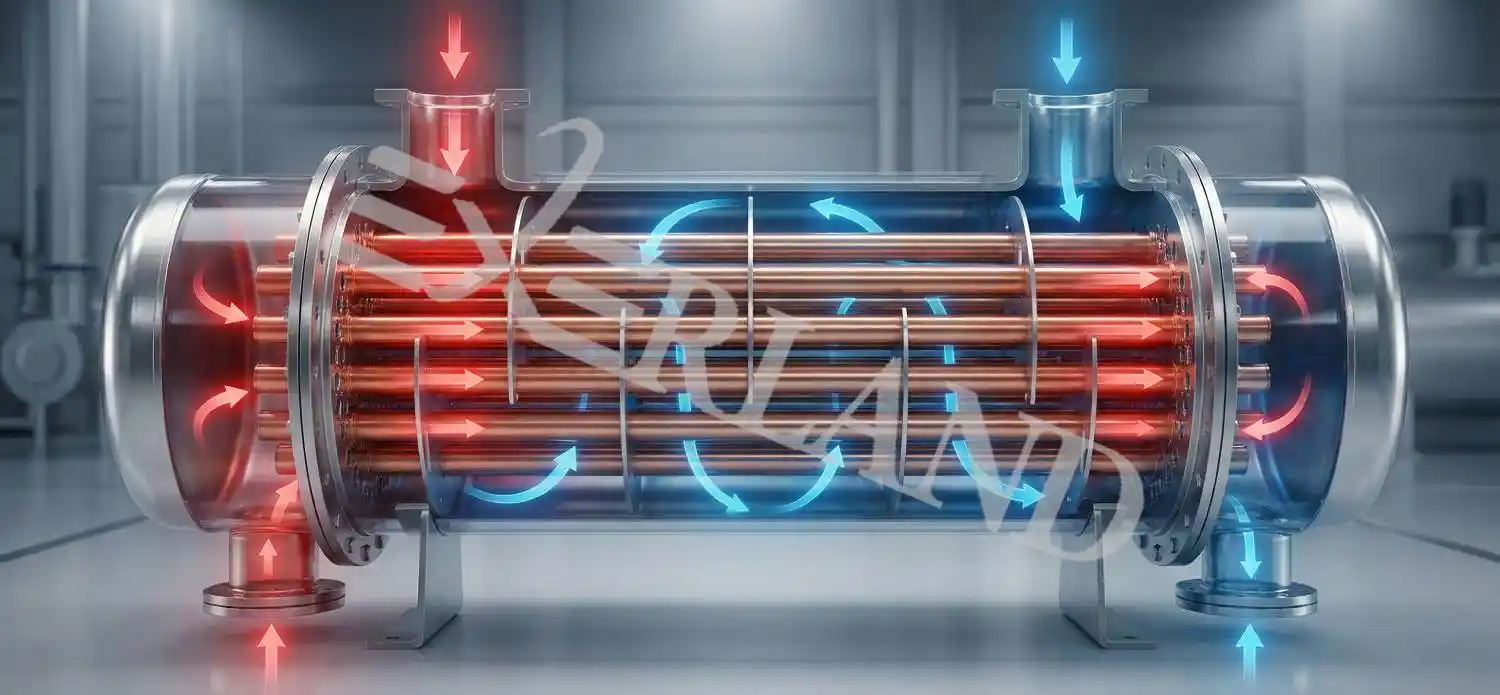

بافلها (Baffles)
بافلها وظیفه هدایت جریان سمت پوسته را دارند و جریان را مجبور میکنند تا با لولهها تماس بیشتری پیدا کند، در نتیجه انتقال حرارت بهینه میشود. در مقایسه، مبدل حرارتی صفحه ای جریان را بین صفحات هدایت میکند و طراحی آن امکان رسیدن به ΔT بالاتر و راندمان بیشتر در فضای محدود را فراهم میآورد. تجربه صنعتی نشان میدهد که انتخاب فاصله و برش بافل مناسب، تفاوت بین یک مبدل لولهای کمبازده و تجهیزی با راندمان واقعی بالا را رقم میزند.
هدف آنها:
افزایش آشفتگی
افزایش انتقال حرارت
جلوگیری از جریان مستقیم و مرده
اما بافل تیغ دولبه است:
کم باشد → راندمان پایین
زیاد باشد → افت فشار بالا و تنش مکانیکی
طراحی بافل، هنر تعادل است.
هد جلو و عقب (Front / Rear Head)
هدها وظیفه توزیع یکنواخت جریان سیال در لولهها و فراهمکردن دسترسی برای تعمیر و بازرسی را دارند. در پروژههای صنعتی، مانند مبدل حرارتی خنک کننده روغن در خطوط تولید پتروشیمی یا نیروگاهی، هدها امکان تمیزکاری کامل و جایگزینی آسان لولهها را فراهم میکنند. تجربه عملی نشان میدهد که طراحی هد مناسب، هم راندمان حرارتی را بهینه میکند و هم خطر توقف طولانی خط به دلیل نگهداری یا رسوبگذاری را کاهش میدهد.
انتخاب نوع هد تعیین میکند:
تمیزکاری چگونه انجام شود
آیا لولهها قابل تعویض هستند یا نه
زمان توقف خط چقدر خواهد بود
در بسیاری از پروژهها، صرفهجویی اشتباه در انتخاب هد، بعدها هزینههای سنگین نگهداری ایجاد میکند.
تحلیل مهندسی مبدل حرارتی لوله ای
اشتباه رایج این است که مبدل حرارتی لولهای را فقط از دید «انتقال حرارت» ببینیم.
در حالی که در عمل:
انتقال حرارت فقط یک بخش ماجراست
تعمیرپذیری، fouling و افت فشار تعیینکننده عمر تجهیز هستند
واقعیت این است:
مبدل حرارتی خوب، مبدلی نیست که بیشترین Q را بدهد؛
مبدلی است که بعد از چند سال هنوز بدون دردسر کار کند.
مبدل حرارتی لوله ای در عمل چگونه طراحی میشود؟
تا اینجا گفتیم مبدل حرارتی لوله ای چیست و چگونه کار میکند.
از اینجا به بعد سؤال عوض میشود:
اگر قرار باشد واقعاً یکی طراحی یا بررسی شود، مهندس از کجا شروع میکند؟
پاسخ کوتاه:
از عدد.
نه از کاتالوگ.
نه از تجربه ذهنی.
از عدد قابل دفاع.
تعریف مسئله طراحی مبدل حرارتی لوله ای برای یک واحد صنعتی
فرض کنیم یک مبدل حرارتی لولهای از نوع مبدل حرارتی پوسته و لوله برای یک واحد صنعتی نیاز داریم.
شرایط فرآیندی مبدل لوله ای
سیال گرم (داخل لولهها):
نوع: روغن فرآیندی
دمای ورودی: 150 °C
دمای خروجی هدف: 100 °C
دبی جرمی: 10 kg/s
Cp: 2.2 kJ/kg·K
سیال سرد (سمت پوسته):
نوع: آب خنککن
دمای ورودی: 30 °C
دمای خروجی مجاز: 60 °C
Cp: 4.18 kJ/kg·K
محدودیتهای واقعی:
افت فشار مجاز لوله: 0.8 bar
افت فشار مجاز پوسته: 0.5 bar
fouling factor کل: 0.00035 m²·K/W
کلاس طراحی: TEMA B
اگر این فرضیات را نداشته باشی، طراحی نداری؛ حدس داری.
محاسبه بار حرارتی (Q)
تحلیل فنی و مهندسی مبدل لوله ای
مگاوات یعنی:
تجهیز کوچک نیست
اثر مستقیم روی مصرف انرژی دارد
هر افت راندمان، هزینه واقعی ایجاد میکند
اینجا دقیقاً جایی است که مبدل لولهای نسبت به بسیاری از مبدلهای صفحهای، انتخاب امنتری میشود.
بیشتر بخوانید: فرآیند انتقال حرارت در مبدل حرارتی هواخنک

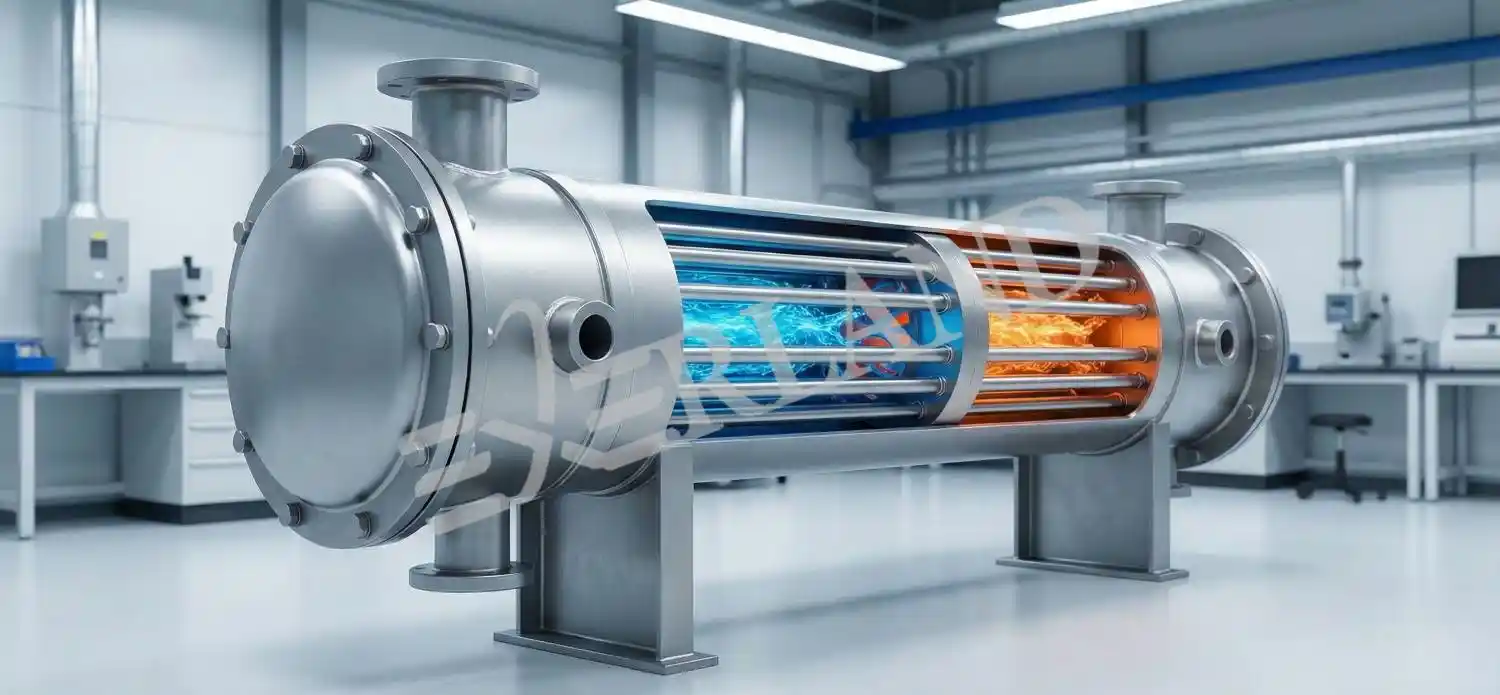

تطابق حرارتی سمت سرد مبدل لوله ای
تحلیل فنی مبدل لوله ای
این دبی:
منطقی است
پمپ را خفه نمیکند
با سیستمهای خنککاری رایج همخوان است
اگر این عدد دو برابر میشد، باید از همینجا طراحی را متوقف میکردی.
اختلاف دمای لگاریتمی مبدل لوله ای(ΔTlm)
تحلیل فنی مبدل لوله ای
ΔTlm بالا یعنی:
سطح انتقال حرارت کمتر
ابعاد مبدل کنترلشده
هزینه ساخت منطقی
اما حواست باشد:
ΔTlm بالا همیشه خوب نیست، چون تنش حرارتی را هم بالا میبرد.
انتخاب ضریب انتقال حرارت کلی مبدل حرارتی لوله ای (U)
برای روغن ↔ آب در مبدل حرارتی لولهای صنعتی:
U = 300 W / (m²·K)
تحلیل مهندسی مبدل لوله ای
اینجا مهندسان کمتجربه عدد 600 یا 700 میگذارند.
چرا؟ چون در جدول دیدهاند.
اما در خط واقعی:
fouling وجود دارد
کیفیت آب ثابت نیست
تمیزکاری همیشه بهموقع انجام نمیشود
عدد 300 عددی است که میشود پایش ایستاد.
بیشتر بخوانید: آموزش نگهداری مبدل حرارتی خنک کننده روغن
محاسبه سطح انتقال حرارت موردنیاز مبدل لوله ای
تحلیل فنی مبدل حرارتی لوله ای
این عدد اگر:
خیلی کوچک باشد → سرعت بالا، سایش
خیلی بزرگ باشد → مبدل تنبل و رسوبگیر
46 مترمربع یعنی طراحی متعادل.
انتخاب لولهها (تصمیم مکانیکی–حرارتی)
فرض طراحی مبدل لوله ای
قطر خارجی لوله: 19 mm
ضخامت: 1.65 mm
طول: 5 m
متریال: Carbon Steel
سطح هر لوله
تعداد لوله
تحلیل فنی مبدل لوله ای
156 لوله:
سرعت سیال را در بازه امن نگه میدارد
افت فشار را کنترل میکند
امکان تمیزکاری مکانیکی دارد
اگر این عدد را بدون فکر به 100 یا 250 تغییر بدهی، طراحی از تعادل خارج میشود.
جدول مهندسی – خلاصه طراحی حرارتی لوله ای
| توضیح | مقدار | پارامتر |
|---|---|---|
| شرایط واقعی | 1.1 MW | بار حرارتی |
| مناسب | 79 °C | ΔTlm |
| محافظهکارانه | 300 W/m²·K | U |
| اقتصادی | 46.4 m² | سطح کل |
| متعادل | 156 | تعداد لوله |
| استاندارد | 5 m | طول لوله |
تحلیل فنی مبدل لوله ای
اگر مهندس نتواند از این جدول دفاع کند،
کل پروژه روی هواست.
بیشتر بخوانید: کلاس های TEMA در طراحی مبدل حرارتی لوله ای
افت فشار در مبدل حرارتی لوله ای؛ جایی که طراحی می لغزد
تا اینجا طراحی حرارتی انجام شد.
اما اگر همینجا متوقف شوی، طراحی ناقص است.
چرا؟
چون در صنعت، خیلی وقتها:
مبدل حرارت میدهد، اما فرآیند را خفه میکند.
بیشتر بخوانید: اسیدشویی مبدل صفحه ای برای رسوبات آب و روغن
افت فشار سمت لوله (Tube Side)
برای مبدلهای لولهای صنعتی، یک قاعده تجربی وجود دارد:
سرعت سیال داخل لوله: 1 تا 2 m/s
افت فشار مجاز: معمولاً کمتر از 1 bar
در طراحی ما:
سرعت تخمینی ≈ 1.3 m/s
افت فشار برآوردی ≈ 0.6 bar
تحلیل فنی مبدل حرارتی لوله ای
این یعنی:
نه رسوبگذاری شدید داریم
نه سایش لوله
نه پمپ مجبور میشود خارج از نقطه کاری کار کند
مهندسان تازهکار معمولاً برای کاهش سطح انتقال حرارت:
تعداد لوله را کم میکنند
سرعت را بالا میبرند
و بعد از چند ماه:
لولهها خورده میشوند
افت فشار بالا میرود
مبدل «بهظاهر سالم» ولی ناکارآمد میشود
افت فشار سمت پوسته (Shell Side)
افت فشار سمت پوسته مستقیماً به:
آرایش بافل
فاصله بافلها
نوع جریان (Cross-flow, Window flow)
بستگی دارد.
در طراحی محافظهکارانه:
افت فشار پوسته: 0.3 تا 0.5 bar
تحلیل مهندسی مبدل لوله ای
اگر افت فشار پوسته را دقیق محاسبه نکنی،
یا زیادی خوشبین باشی،
در بهرهبرداری واقعی:
آب یا سیال پوسته مسیر میانبر پیدا میکند
انتقال حرارت افت میکند
و هیچکس نمیفهمد چرا مبدل «پیر» شده

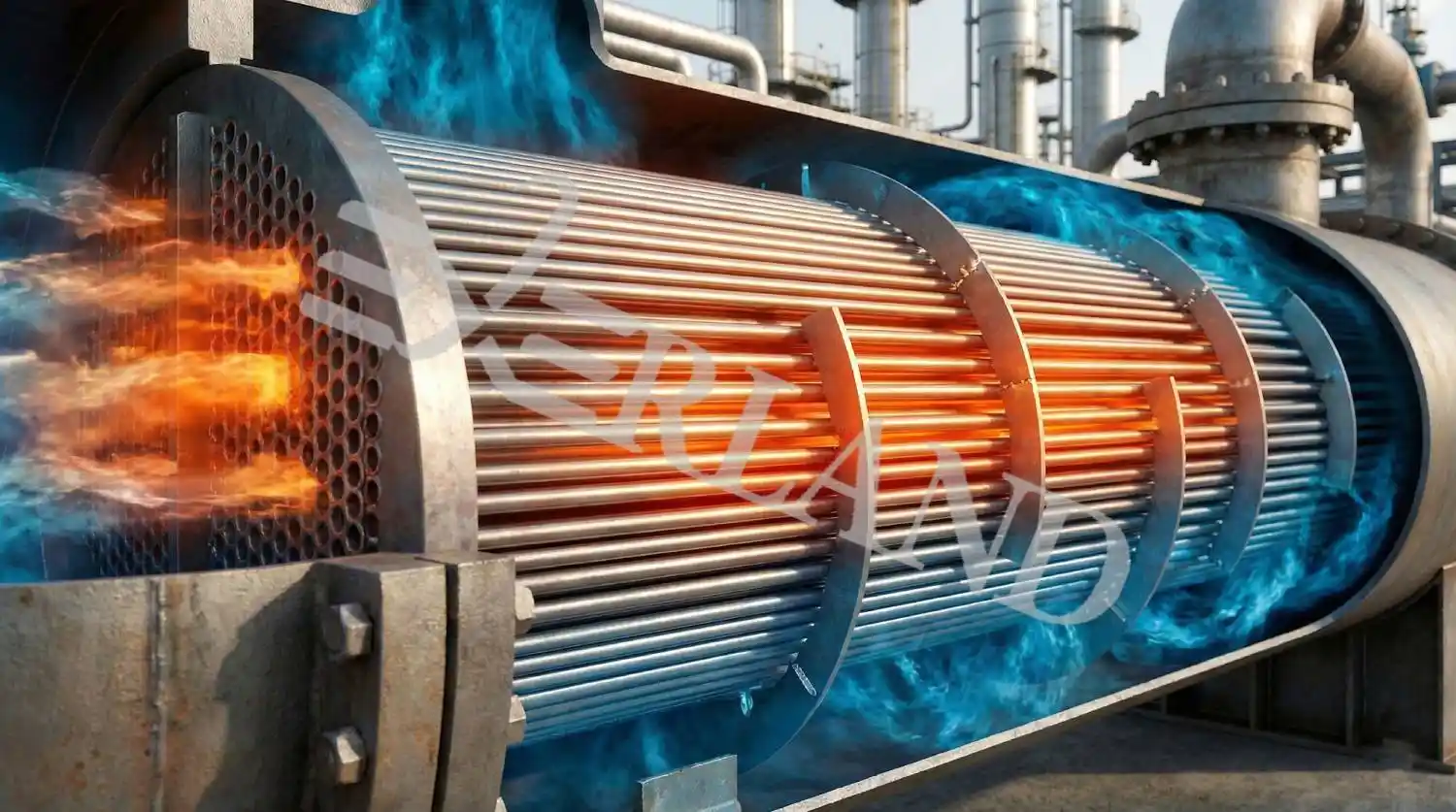

نقش بافل ها در عملکرد واقعی مبدل حرارتی لوله ای
بافلها فقط «صفحه فلزی داخل پوسته» نیستند.
آنها تعیین میکنند:
سیال چگونه حرکت کند
کجا آشفتگی ایجاد شود
کجا جریان بمیرد
پارامترهای کلیدی بافل
نوع بافل (Segmental, Double Segmental)
درصد برش (معمولاً 20–35٪)
فاصله بافلها (Baffle spacing)
یک انتخاب صنعتی معقول
بافل سگمنتال 25٪
فاصله بافل ≈ 0.4 × قطر پوسته
تحلیل فنی مبدل لوله ای
بافل زیاد:
افت فشار بالا
لرزش لولهها
خستگی مکانیکی
بافل کم:
جریان مرده
fouling شدید
راندمان اسمی بیارزش
طراحی بافل جایی است که تجربه از فرمول جلو میزند.
لرزش لوله ها؛ خطری که اغلب نادیده گرفته میشود
در مبدل های لوله ای:
جریان پوسته میتواند باعث Flow-Induced Vibration شود
این لرزش در ابتدا دیده نمیشود
اما به مرور باعث ترک و شکست لوله میشود
عوامل تشدید لرزش مبدل حرارتی لوله ای
فاصله زیاد بین بافلها
سرعت بالای سیال پوسته
طول آزاد زیاد لوله
تحلیل مهندسی مبدل لوله ای
خیلی از مبدلهایی که «بیدلیل» نشتی پیدا میکنند،
قربانی لرزش هستند، نه خوردگی.
و این معمولاً در طراحی اولیه دیده نشده.
محدودیت های واقعی مبدل حرارتی لوله ای
برخلاف تصور رایج، مبدل لوله ای همیشه بهترین گزینه نیست.
مواردی که انتخاب بد است
اختلاف دمای بسیار کم (ΔT < 5°C)
فضای نصب بسیار محدود
نیاز به پاسخ حرارتی سریع
سیال کاملاً تمیز با فشار پایین
در این شرایط:
مبدل صفحهای
یا مبدلهای فشرده
میتوانند انتخاب بهتری باشند.
تحلیل مهندسی مبدل لوله ای
اشتباه رایج این است که:
چون مبدل لولهای «امن» است، همیشه انتخابش کنیم.
امن بودن با بهینه بودن فرق دارد.
مقایسه مهندسی با سایر مبدلها
مبدل صفحه ای
راندمان بالا
حجم کم
حساس به fouling
تعمیرپذیری محدود
مبدل هوایی
بدون مصرف آب
وابسته به شرایط محیطی
ابعاد بزرگ
کنترل محدود در بار جزئی
مبدل لولهای
راندمان متوسط
حجم زیاد
تعمیرپذیری بالا
تحمل شرایط سخت
تحلیل مهندسی مبدل لوله ای
در پروژههای EPC سنگین،
مبدل لولهای انتخاب میشود نه چون بهترین است،
بلکه چون قابل پیشبینیترین است.
اشتباهات رایج مهندسان در طراحی مبدل حرارتی لوله ای
استفاده از U بیشازحد خوشبینانه
نادیدهگرفتن fouling واقعی
انتخاب بافل صرفاً برای افزایش Q
بیتوجهی به لرزش و تنش حرارتی
قربانیکردن تعمیرپذیری برای کاهش هزینه اولیه
این اشتباهات معمولاً:
در سال اول دیده نمیشوند
اما در سال دوم و سوم، هزینه واقعی خودشان را نشان میدهند
نحوه تصمیم سازی مهندسان برای ساخت مبدل حرارتی لوله ای
اگر بخواهیم مهندسی جمعبندی کنیم:
مبدل حرارتی لولهای برای شرایط سخت ساخته شده
طراحی واقعی با عدد و محدودیت شروع میشود
انتقال حرارت فقط نیمی از داستان است
افت فشار، fouling و تعمیرپذیری تعیینکننده عمر هستند
قبل از طراحی یا خرید مبدل لوله ای، این اطلاعات باید آماده باشد:
شرایط واقعی بهرهبرداری
کیفیت سیال در بدترین حالت
محدودیت افت فشار سیستم
سناریوی تمیزکاری و تعمیر
