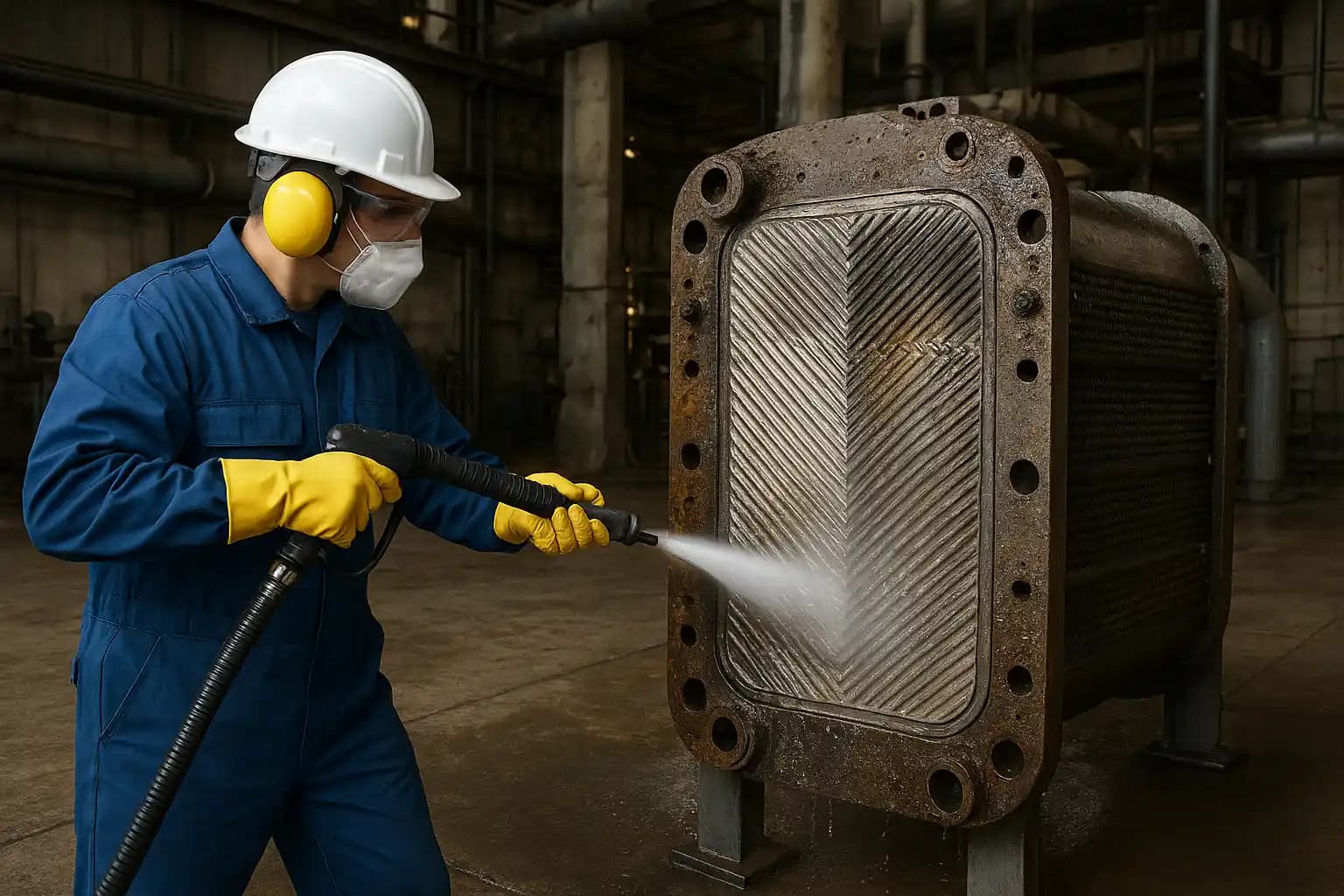

تکنیک های رسوب زدایی و شستشوی شیمیایی در مبدل حرارتی صفحه ای
مهندسی بر رسوب گذاری در مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای یکی از تجهیزات کلیدی در سیستم های چیلر تراکمی، گرمایش صنعتی، صنایع غذایی، تهویه مطبوع و فرآیندهای شیمیایی است. این مبدلها به دلیل سطح انتقال حرارت بسیار بالا و طراحی فشرده، بازده فوقالعاده ای دارند؛ اما همین ویژگیها باعث میشود که نسبت به تشکیل رسوب (Fouling) نیز حساستر باشند. رسوب در خطوط آب سرد و آب گرم، یک پدیده آزاردهنده ساده نیست؛ بلکه یک معضل انرژی، عامل افزایش هزینههای بهرهبرداری و تهدید مستقیم برای سلامت تجهیز به حساب میآید.
در مبدل حرارتی صفحه ای ، کانالهای باریک بین صفحات باعث افزایش نرخ انتقال حرارت میشوند، اما در عین حال کوچک ترین رسوب میتواند باعث اختلال جریان، افزایش افت فشار و کاهش راندمان شود. این موضوع در سیستم های چیلر تراکمی که COP وابستگی مستقیم به دمای کندانس و اواپراتور دارد، شدیدتر خود را نشان میدهد. اینجاست که اهمیت شستشوی شیمیایی (Chemical Cleaning) و رسوبزدایی اصولی بیش از پیش روشن میشود.
شناخت دقیق انواع رسوب در مبدل صفحه ای
رسوبها در مبدلها انواع مختلفی دارند، اما در سیستم های HVAC و چیلر بیشترین موارد عبارتند از:
- رسوب کربناتی (Calcium Carbonate – CaCO3)
- رسوب سیلیسی (Silica Scale)
- رسوب آهنی و اکسیدی
- رسوبات آلی و بیولوژیکی
- ترکیبی از رسوبات سخت و نرم
هرکدام از این رسوبات رفتار متفاوتی دارند و برای انتخاب روش شستشو باید ساختار آنها را شناخت. مثلاً رسوبات سخت کربناتی نیازمند اسیدهای معدنی ملایم یا ترکیبی، و رسوبات آلی اغلب نیازمند قلیاها یا مواد پراکندهساز هستند. انتخاب روش شستشو باید بر اساس نوع رسوب و همچنین جنس صفحات مبدل حرارتی انجام شود، زیرا صفحات استیل، تیتانیوم و آلیاژهای مقاوم رفتار متفاوتی در برابر مواد شیمیایی دارند.
چرا مبدل صفحه ای نسبت به رسوب حساس تر است؟
عوامل زیر باعث میشود PHE ها بیشتر دچار کاهش راندمان شوند:
- سرعت بالای انتقال حرارت ➜ حساسیت به کاهش ضریب کلی
- کانالهای باریک ➜ افزایش سریع افت فشار با کمترین رسوب
- طراحی واشرهای خطی ➜ انسداد سریع جریان
- قرار گرفتن در مدارهای در تماس با آب برج خنککننده
برای یک مهندس چیلر تراکمی کاملاً واضح است که رسوب در کندانسور PHE میتواند COP چیلر را تا ۳۰٪ کاهش دهد. این موضوع علاوه بر افزایش مصرف برق، زمان کارکرد کمپرسور و استهلاک را افزایش میدهد.مبدل حرارتی صفحه ای یکی از تجهیزات کلیدی در سیستمهای چیلر تراکمی، گرمایش صنعتی، صنایع غذایی و فرآیندهای شیمیایی است. برای شناخت کامل ساختار، انواع، کاربردها و معیارهای انتخاب این تجهیزات میتوانید راهنمای جامع مبدل حرارتی صفحه ای را بررسی کنید.
تأثیر رسوب بر راندمان انتقال حرارت
وقتی رسوب تشکیل می شود، اولین اثر آن کاهش ضریب انتقال حرارت کلی (U) است. این کاهش به راحتی در محاسبات مهندسی قابل مشاهده است.
فرمول مهندسی کاهش ضریب انتقال حرارت با تشکیل رسوب
ضریب انتقال حرارت کلی:
1 / U = 1 / U_clean + R_f
که در آن:
- U ضریب انتقال حرارت واقعی
- U_clean ضریب انتقال حرارت در شرایط تمیز
- R_f ضریب رسوب (Fouling Factor)
افزایش R_f حتی در مقادیر خیلی کوچک، باعث افت بسیار زیاد U می شود. در مبدل صفحه ای این اثر به دلیل نازکی صفحات، سریعتر نمایان میشود.در برخی کاربردهای صنعتی که انتقال حرارت از سیال به هوا مورد نیاز است، ساختار تجهیز و نحوه دفع حرارت با مبدلهای متداول تفاوت دارد. در چنین شرایطی، استفاده از مبدل حرارتی رادیاتور پره ای میتواند گزینه مناسبی برای افزایش سطح تماس با هوا و بهبود انتقال حرارت باشد. انتخاب این تجهیز باید بر اساس عواملی مانند ظرفیت حرارتی، دمای سیال، دبی جریان، شرایط محیطی و محدودیتهای فضای نصب انجام شود تا عملکرد حرارتی سیستم با نیاز فرآیند مطابقت داشته باشد.
اثر رسوب بر افت فشار (Pressure Drop)
کانالهای باریک مبدل صفحه ای حتی با ۰.۱ میلیمتر رسوب میتوانند با افزایش افت فشار همراه شوند. این موضوع عملکرد پمپ، مصرف انرژی و نرخ جریان را بهطور مستقیم مختل میکند.برای بررسی افت عملکرد مبدل، علاوه بر اندازهگیری دما و فشار، محاسبات ظرفیت مبدل حرارتی مهندسی انتقال حرارت نیز اهمیت زیادی دارد.
فرمول افت فشار تقریبی برای کانالهای محدود
افت فشار جریان:
ΔP = f * (L/Dh) * (ρ * V^2 / 2)
افزایش رسوب، عدد هیدرولیکی Dh را کاهش میدهد و باعث افزایش ΔP میشود.
چرا شستشوی شیمیایی بهترین روش نگهداری PHE است؟
در سیستمهای چیلر و صنایع، رسوبزدایی دستی (باز کردن مبدل) زمانبر و پرهزینه است. اما شستشوی شیمیایی یا CIP امکان تمیزکاری بدون باز کردن کامل صفحات را فراهم میکند.در سیستم هایی که امکان باز کردن مبدل برای شستشوی مکانیکی وجود ندارد یا توقف فرآیند هزینهبر است، استفاده از روش CIP (Cleaning In Place) میتواند راهکاری مؤثر برای رسوبزدایی و حفظ راندمان مبدل باشد. این روش با گردش محلول شیمیایی در داخل کانالهای مبدل، امکان پاک سازی صفحات را بدون باز کردن کامل تجهیز فراهم میکند. در این میان، انتخاب صحیح نوع مبدل و بررسی ساختار و جنس صفحات اهمیت زیادی دارد و آشنایی با ویژگیهای مبدل حرارتی صفحه ای واشردار میتواند در انتخاب و نگهداری مناسب تجهیز مؤثر باشد. این روش مزایای زیر را دارد:
- سرعت بالا
- بازیابی کامل راندمان
- حذف رسوبات سخت
- جلوگیری از آسیب به صفحات
- کاهش هزینههای توقف سیستم
زمان بندی بهینه رسوب زدایی در مبدل های صفحه ای
مهندسان معمولاً با بررسی موارد زیر زمان شستشو را تعیین میکنند:
- افزایش بیش از ۱۰٪ افت فشار
- کاهش دمای خروجی آب خنککننده
- افزایش مصرف برق کمپرسورها
- افزایش دمای کندانس
- افزایش فاصله دمایی LMTD
فرمول LMTD برای تشخیص سلامت مبدل
LMTD: (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
وقتی رسوب زیاد میشود، اختلاف دما افزایش یافته اما انتقال حرارت کاهش پیدا میکند، بنابراین LMTD از مقدار طراحی فاصله میگیرد.محاسبه طراحی مبدل حرارتی LMTD یکی از روشهای اصلی بررسی عملکرد حرارتی مبدلها است.
اصول مهندسی در رسوب زدایی مبدل حرارتی
برای اینکه شستشوی شیمیایی اثر مطلوبی داشته باشد، سه اصل باید رعایت شود:
- نوع اسید / قلیا صحیح
- دمای مناسب محلول
- زمان تماس استاندارد
این اصول همان چیزی است که استانداردهای DIN و AHRI بر آن تأکید دارند.
روش های تخصصی شستشوی مبدل حرارتی صفحه ای
پس از شناخت ماهیت رسوب و اثر آن بر راندمان انتقال حرارت، مهمترین مرحله در بهرهبرداری حرفهای از مبدل حرارتی صفحه ای، انتخاب روش صحیح رسوب زدایی است. در بسیاری از سیستم های صنعتی، بهویژه در چیلرهای تراکمی، مبدل های صفحه ای در معرض آب برج خنک کننده، آب چاه یا مدارهای باز قرار دارند. این شرایط احتمال تشکیل رسوبات کربناتی، سیلیسی و بیولوژیکی را به شدت افزایش میدهد.مدارهای باز آب و برج های خنک کننده به دلیل تماس مستقیم آب با هوا، معمولاً مستعد ورود آلایندهها، افزایش غلظت املاح و تشکیل رسوب در تجهیزات انتقال حرارت هستند. به همین دلیل، در برخی فرآیندهای صنعتی میتوان با استفاده از مبدل حرارتی هوا خنک، وابستگی سیستم به مدارهای آب خنککن را کاهش داد و بخشی از فرآیند دفع حرارت را بدون مصرف مستقیم آب انجام داد. انتخاب این نوع مبدل به عواملی مانند بار حرارتی، دمای محیط، دمای سیال و شرایط عملیاتی سیستم بستگی دارد.
در چنین شرایطی، رسوب زدایی اگر بهصورت مهندسی و اصولی انجام نشود، نه تنها راندمان سیستم باز نمیگردد، بلکه ممکن است به صفحات استیل مبدل، گسکتها و حتی کل مدار آسیب وارد کند. به همین دلیل در صنعت، روشهای مشخص و استانداردی برای شستشوی شیمیایی مبدل های صفحه ای تعریف شده است.
در ادامه مهم ترین تکنیک های تخصصی شستشوی مبدل های صفحه ای بررسی میشود.
شستشوی شیمیایی درجا (CIP – Cleaning In Place)
رایجترین و ایمنترین روش رسوبزدایی در مبدلهای صفحهای، روش CIP است. در این روش بدون باز کردن مبدل، محلول شیمیایی توسط یک پمپ سیرکولاسیون در مدار مبدل گردش داده میشود تا رسوبات بهصورت تدریجی حل یا جدا شوند.
در سیستمهای چیلر صنعتی، CIP معمولاً شامل مراحل زیر است:
- شستشوی اولیه با آب
- گردش محلول اسیدی یا قلیایی
- خنثیسازی محلول
- شستشوی نهایی با آب تمیز
این روش باعث میشود صفحات مبدل بدون ایجاد تنش مکانیکی تمیز شوند و طول عمر گسکتها نیز حفظ شود.
انتخاب ماده شیمیایی مناسب برای رسوب زدایی
انتخاب ماده شیمیایی مهمترین مرحله در فرآیند شستشو است. هر نوع رسوب واکنش متفاوتی با مواد شیمیایی دارد.انتخاب ماده شیمیایی باید با توجه به نوع رسوب، جنس صفحات و شرایط کاری مبدل انجام شود. از آنجا که جنس صفحات و مشخصات طراحی مبدل میتوانند بر سازگاری تجهیز با مواد شیمیایی و روش شستشو تأثیر بگذارند، پیش از اجرای فرآیند CIP بهتر است معیارهای اصلی انتخاب مبدل نیز بررسی شوند. استفاده از چک لیست انتخاب مبدل صفحه ای میتواند به مهندسان و کارشناسان فنی کمک کند تا مشخصات مبدل را متناسب با نوع سیال، شرایط کاری و الزامات نگهداری ارزیابی کنند.
جدول زیر یک راهنمای عمومی برای انتخاب ماده شیمیایی در مبدلهای صفحهای ارائه میدهد.
| توضیح | ماده شیمیایی پیشنهادی | نوع رسوب |
|---|---|---|
| مناسب برای سیستمهای HVAC | اسید سیتریک یا اسید فسفریک | رسوب کربناتی |
| باید با مهارکننده خوردگی استفاده شود | اسید کلریدریک رقیق | رسوب آهکی سخت |
| مناسب برای اکسیدهای فلزی | اسید اگزالیک | رسوبات آهنی |
| حذف لجن و بیوفیلم | محلولهای قلیایی | رسوبات آلی |
| نیازمند کنترل دقیق | ترکیبات فلورایدی خاص | رسوبات سیلیسی |
در سیستمهای حساس مانند مبدلهای استیل AISI 316 معمولاً استفاده از اسید سیتریک به دلیل خوردگی کمتر ترجیح داده میشود.
طراحی سیستم گردش محلول شستشو
در عملیات شستشوی شیمیایی، محلول باید با سرعت مناسب در داخل کانالهای مبدل گردش پیدا کند. اگر سرعت جریان کم باشد، محلول نمیتواند رسوب را جدا کند؛ و اگر بیش از حد زیاد باشد ممکن است به گسکتها آسیب برسد.
برای تعیین سرعت جریان مناسب از روابط هیدرولیکی استفاده میشود.
سرعت جریان سیال:
V = Q / A
که در آن:
V = سرعت جریان سیال
Q = دبی جریان
A = سطح مقطع جریان
برای مبدل های صفحه ای معمولاً سرعت جریان بین 1 تا 2 متر بر ثانیه در نظر گرفته میشود تا رژیم جریان آشفته ایجاد شود و انتقال جرم بهبود یابد.
محاسبه حجم محلول شستشو
یکی از نکات مهم در عملیات رسوبزدایی، تعیین حجم مناسب محلول شیمیایی است تا کل سطح صفحات در تماس با محلول قرار گیرد.تعیین دقیق حجم محلول شستشو به ابعاد و طراحی داخلی مبدل حرارتی و همچنین حجم مدار لولهکشی شستشو بستگی دارد؛ به همین دلیل، اطلاع از مشخصات فنی و حجم داخلی واقعی تجهیز اهمیت زیادی دارد. اکسرلند بهعنوان سازنده و تولیدکننده تخصصی مبدل های حرارتی، با در نظر گرفتن نوع طراحی، ابعاد، تعداد صفحات و شرایط کاری مبدل، اطلاعات فنی لازم برای محاسبات مرتبط با فرآیند شستشو و نگهداری تجهیز را ارائه میکند. استفاده از اطلاعات سازنده میتواند به تعیین حجم مناسب محلول و اجرای دقیقتر عملیات رسوبزدایی و CIP کمک کند.
حجم محلول شستشو:
V = V_HE + V_piping
که در آن:
V_HE = حجم داخلی مبدل
V_piping = حجم لولههای مدار شستشو
در عمل معمولاً 20 تا 30 درصد حجم اضافی در نظر گرفته میشود تا گردش سیال بهصورت پایدار انجام شود.
کنترل دمای محلول در فرآیند شستشو
دمای محلول شیمیایی یکی از پارامترهای کلیدی در سرعت حل شدن رسوبات است. افزایش دما باعث افزایش سرعت واکنش شیمیایی میشود.
بر اساس تجربه صنعتی، محدوده دمای مناسب برای بیشتر اسیدهای رسوبزدا:
- 40 تا 60 درجه سانتیگراد
با این حال باید توجه داشت که افزایش بیش از حد دما میتواند باعث آسیب به گسکتها شود.
سرعت واکنش شیمیایی با افزایش دما به صورت تقریبی از رابطه آرنیوس پیروی میکند.
معادله آرنیوس:
k = A * e^(-Ea / RT)
که در آن:
k = ثابت سرعت واکنش
Ea = انرژی فعالسازی
R = ثابت گاز
T = دمای مطلق
مدت زمان بهینه شستشوی شیمیایی
زمان تماس محلول با رسوب باید به اندازهای باشد که رسوب کاملاً حل شود اما خوردگی ایجاد نشود.
در اکثر کاربردهای صنعتی:
- شستشوی اسیدی: 1 تا 3 ساعت
- شستشوی قلیایی: 2 تا 4 ساعت
در طول فرآیند، pH محلول و تغییر رنگ آن باید بهصورت مداوم پایش شود.استفاده از مواد شیمیایی نامناسب یا کنترل نکردن شرایط شستشو میتواند باعث آسیب به گسکتها و کاهش عمر کاری مبدل شود. به همین دلیل، علاوه بر انتخاب صحیح محلول شیمیایی، باید دمای شستشو و مدت زمان تماس نیز کنترل شود تا از تخریب گسکتها جلوگیری شود. در صورت مشاهده نشتی، فرسودگی یا آسیبدیدگی گسکت، بررسی روش های تعمیر گسکت مبدل صفحه ای نیز اهمیت دارد.
روش مکانیکی در کنار شستشوی شیمیایی
در برخی شرایط که رسوبات بسیار سخت هستند، ممکن است شستشوی شیمیایی بهتنهایی کافی نباشد. در این موارد مبدل باید باز شده و صفحات بهصورت مکانیکی تمیز شوند.
روشهای مکانیکی شامل موارد زیر هستند:
- برس نرم نایلونی
- واترجت فشار متوسط
- شستشو با بخار
استفاده از ابزار فلزی برای تمیز کردن صفحات استیل بهشدت ممنوع است زیرا باعث ایجاد خراش و خوردگی موضعی می شود.در شرایطی که رسوبات بسیار سخت هستند و شستشوی شیمیایی بهتنهایی نمیتواند سطح صفحات را بهطور کامل تمیز کند، ممکن است نیاز به باز کردن مبدل و سرویس صفحات وجود داشته باشد. در این شرایط، آشنایی با ساختار و مشخصات فنی تجهیز اهمیت بیشتری پیدا میکند و انتخاب یک سازنده مبدل حرارتی صفحه ای اکسرلند میتواند برای بررسی تخصصیتر مبدل و الزامات سرویس و نگهداری آن مورد توجه قرار گیرد.
شاخص های موفقیت عملیات رسوب زدایی
پس از پایان فرآیند شستشو باید عملکرد مبدل بررسی شود. چند شاخص مهم وجود دارد که نشان میدهد رسوبزدایی بهدرستی انجام شده است:
- کاهش افت فشار مدار
- افزایش ضریب انتقال حرارت
- بازگشت دمای خروجی به مقدار طراحی
- کاهش مصرف انرژی پمپها و کمپرسورها
برای بررسی دقیقتر میتوان ضریب انتقال حرارت را مجدداً محاسبه کرد.کاهش راندمان مبدل حرارتی در مدار چیلر میتواند با افزایش بار کاری کمپرسور، کاهش ظرفیت سرمایشی و در نهایت افزایش مصرف انرژی همراه شود. بنابراین، در زمان انتخاب یا تعویض مبدل، علاوه بر ظرفیت انتقال حرارت و افت فشار، کیفیت ساخت، طراحی صفحات و تناسب تجهیز با شرایط کاری چیلر نیز باید مورد توجه قرار گیرد. بررسی و مقایسه گزینههای موجود در راهنمای انتخاب برندهای مبدل صفحه ای میتواند به انتخاب دقیقتر تجهیز متناسب با نیاز سیستم کمک کند.
نرخ انتقال حرارت:
Q = U * A * LMTD
که در آن:
Q = نرخ انتقال حرارت
U = ضریب انتقال حرارت
A = سطح انتقال حرارت
LMTD = اختلاف دمای لگاریتمی
اگر مقدار Q پس از شستشو به مقدار طراحی نزدیک شود، عملیات رسوبزدایی موفق بوده است.
نکات ایمنی در شستشوی شیمیایی مبدل صفحه ای
در عملیات رسوبزدایی باید چند نکته ایمنی رعایت شود:
- استفاده از مهارکننده خوردگی در محلول اسیدی
- کنترل فشار مدار شستشو
- استفاده از تجهیزات ایمنی فردی
- جلوگیری از ورود اسید به مدار اصلی سیستم
- خنثیسازی محلول قبل از تخلیه
در پروژههای صنعتی معمولاً محلول مصرف شده با سدیم هیدروکسید یا آهک خنثی میشود تا pH آن به محدوده مجاز برسد.اگر عملکرد مبدل حرارتی پس از شستشو و انجام تعمیرات لازم به شرایط طراحی بازنگردد، باید عواملی مانند ظرفیت انتقال حرارت، افت فشار، شرایط سیال و محدودیتهای نصب دوباره بررسی شوند. در صورتی که تجهیز فعلی با نیاز فرآیند مطابقت نداشته باشد، جایگزینی آن با یک مدل مناسبتر میتواند عملکرد سیستم را بهبود دهد. برای برخی کاربردهای صنعتی با نیاز به طراحی فشرده و انتقال حرارت مؤثر، مبدل حرارتی صفحه ای بریز لحیمی میتواند گزینه مناسبی باشد و انتخاب آن باید بر اساس دبی، دما، فشار کاری و بار حرارتی مورد نیاز انجام شود.
انتخاب ماده شیمیایی مناسب برای مبدل حرارتی صفحه ای
انتخاب ماده شیمیایی مناسب کاملاً وابسته به نوع رسوب و جنس صفحات (Plate Material) است. رایجترین جنس صفحات در مبدل های صفحه ای صنعتی:
- AISI 304
- AISI 316
- تیتانیوم
- Hastelloy
هرکدام محدودیت های خاصی در برابر اسیدها دارند.
جدول انتخاب اسید مناسب بر اساس جنس صفحات
| اسیدهای ممنوع | اسیدهای مجاز | جنس صفحه |
|---|---|---|
| کلریدریک غلیظ، سولفوریک | سیتریک، فسفریک | AISI 304 |
| کلریدریک غلیظ | سیتریک، فسفریک، کلریدریک رقیق | AISI 316 |
| بیشتر اسیدهای معدنی | سیتریک | Titanium |
| کلریدریک | فسفریک، نیتریک | Hastelloy |
محاسبه غلظت محلول اسیدی برای شستشو
یکی از مهمترین محاسبات کاربردی، محاسبه غلظت مورد نیاز اسید است. استفاده زیاد از اسید باعث خوردگی و استفاده کم باعث عدم تمیزکاری میشود.
فرمول محاسبه غلظت محلول اسید
محاسبه غلظت درصدی محلول:
%C = (V_acid / V_total) * 100
که در آن:
- C% = درصد غلظت
- V_acid = حجم اسید خالص
- V_total = حجم کل محلول
در صنعت معمولاً از غلظتهای زیر استفاده میشود:
- اسید سیتریک: ۵ تا ۱۰ درصد
- اسید فسفریک: ۸ تا ۱۲ درصد
- اسید کلریدریک رقیق: ۳ تا ۵ درصد (فقط برای رسوبات بسیار سخت)
محاسبه دوز ماده شیمیایی بر اساس میزان رسوب
اگر میزان رسوب زیاد باشد، باید دوز ماده شیمیایی دقیقتر محاسبه شود. این محاسبه بهخصوص در سیستمهایی که رسوب برج خنک کننده دارند اهمیت بیشتری دارد.در سیستم های چیلر، رسوب گرفتگی مبدل حرارتی میتواند انتقال حرارت را کاهش داده، مصرف انرژی را افزایش دهد و در نهایت باعث افت راندمان سیستم شود. استفاده از مبدلهای حرارتی صفحهای بریز با طراحی مناسب، نقش مهمی در بهبود عملکرد و افزایش بهرهوری چیلر و هیت پمپ دارد.
برای آشنایی بیشتر با نحوه استفاده و انتخاب این تجهیزات، میتوانید مقاله مبدل بریز برای چیلر و هیت پمپ را مطالعه کنید.
فرمول محاسبه دوزینگ بر اساس جرم رسوب
محاسبه اسید مورد نیاز:
M_acid = M_scale / R
که در آن:
- M_acid = جرم اسید لازم
- M_scale = جرم تخمینی رسوب
- R = ظرفیت حلکنندگی اسید (kg scale per kg acid)
بهعنوان مثال:
- ظرفیت حلکنندگی اسید سیتریک ≈ 0.6
- ظرفیت حلکنندگی اسید فسفریک ≈ 0.8
- ظرفیت حلکنندگی HCl ≈ 1.1
محاسبه نرخ تمیزکاری (Cleaning Rate)
برای ارزیابی عملکرد عملیات شستشو، مهندسان از نرخ تمیزکاری استفاده میکنند.
فرمول نرخ تمیزکاری
نرخ تمیزکاری:
CR = (U_after - U_before) / U_before CR > 0.2 یعنی راندمان سیستم حداقل ۲۰٪ افزایش یافته و شستشو مؤثر بوده است.
استانداردهای بین المللی رسوب زدایی مبدل ها
برای افزایش اعتبار محتوا، در این بخش استانداردهای رسمی و معتبر آورده میشود. این بخش از نظر گوگل و سئو بسیار مؤثر است.انتخاب نوع مناسب مبدل حرارتی به عوامل مختلفی مانند فشار و دمای کاری، نوع سیال، شرایط فرآیندی و همچنین الزامات تعمیر و نگهداری بستگی دارد. هر نوع مبدل حرارتی با توجه به ساختار و نحوه عملکرد خود، مزایا و محدودیتهای خاصی دارد و به همین دلیل انتخاب آن باید متناسب با شرایط کاری سیستم انجام شود. برای مثال، در برخی کاربردهای صنعتی که نیاز به تحمل فشار و دمای بالا وجود دارد، مبدلهای حرارتی پوسته و لوله میتوانند گزینه مناسبی باشند. برای آشنایی بیشتر با ساختار، کاربردها و ویژگیهای این نوع مبدل، میتوانید مبدل حرارتی پوسته و لوله را بررسی کنید. در نهایت، مقایسه انواع مبدلهای حرارتی پیش از انتخاب تجهیز میتواند به افزایش راندمان، کاهش هزینههای نگهداری و انتخاب گزینه مناسبتر برای هر فرآیند کمک کند.
استانداردهای مهم:
AHRI Standard 550/590
معیارهای راندمان چیلرها و تأثیر Fouling Factor بر COP
DIN 50930
دستورالعمل رفتار مواد شیمیایی و اثر آن بر فلزات
ASME Section VIII
دستورالعملهای ایمنی برای تجهیزات تحت فشار
TEMA Standards
ریزفاکتورهایی درباره رسوبگذاری مبدلها
چک لیست عملیات شستشوی مبدل صفحه ای
برای شستشوی اصولی مبدل حرارتی صفحه ای، ابتدا باید جنس و متریال صفحات مبدل حرارتی، میزان افت فشار ورودی و خروجی، دمای ورودی و خروجی سیالات و وضعیت گسکتها بررسی شود. در این مرحله، شناسایی نوع رسوب شامل رسوبات کربناتی، سیلیسی، آهنی یا آلی اهمیت زیادی دارد تا ماده شیمیایی یا اسید مناسب بر اساس جنس صفحات و جدول سازگاری انتخاب شود. در حین عملیات شستشو نیز باید پارامترهایی مانند pH و دمای محلول، فشار مدار شستشوی مبدل حرارتی، تغییر رنگ محلول و احتمال ایجاد نشتی در مدار CIP بهطور مداوم کنترل شوند. پس از پایان شستشو، مبدل حرارتی باید بهطور کامل با آب مناسب شستشو داده شود و عملکرد آن از نظر ضریب انتقال حرارت، دمای ورودی و خروجی و میزان افت فشار مورد ارزیابی قرار گیرد. در نهایت، مقایسه شرایط مبدل حرارتی قبل و بعد از شستشو مشخص میکند که چه میزان از ظرفیت و راندمان حرارتی سیستم بازیابی شده و آیا عملکرد تجهیز به شرایط طراحی نزدیک شده است یا خیر.این چک لیست برای استفاده مستقیم در سایت فوقالعاده کاربردی است:
قبل از شروع شستشو
- بررسی جنس صفحات مبدل
- اندازهگیری افت فشار ورودی و خروجی
- اندازهگیری دمای ورودی و خروجی
- بررسی وضعیت گسکتها
- تعیین نوع رسوب (کربناتی، سیلیسی، آهنی، آلی)
- انتخاب اسید مناسب با توجه به جدول سازگاری
حین عملیات
- کنترل pH در بازه استاندارد
- اندازهگیری دمای محلول
- کنترل فشار مدار شستشو
- بررسی تغییر رنگ محلول
- جلوگیری از نشتی در مدار CIP
بعد از پایان عملیات
- شستشوی کامل با آب
- کنترل ضریب انتقال حرارت
- ثبت دمای ورودی و خروجی
- مقایسه افت فشار قبل و بعد
- تحلیل بازگشت راندمان سیستم
محاسبه عمر مفید صفحات مبدل پس از شستشوی مداوم
یکی از نگرانیهای مهندسان، کاهش عمر صفحات به دلیل شستشوهای مکرر است. این موضوع کاملاً قابل محاسبه و کنترل است.در برخی صنایع که محدودیت فضا، ظرفیت حرارتی بالا و نیاز به انتقال حرارت مؤثر همزمان مطرح است، انتخاب نوع مناسب مبدل حرارتی اهمیت بیشتری پیدا میکند. در این شرایط، استفاده از طراحیهایی مانند مبدل حرارتی چند لوله ای میتواند با ایجاد سطح انتقال حرارت مناسب در فضای نسبتاً فشرده، به بهبود عملکرد سیستم کمک کند. این نوع مبدلها بسته به شرایط فرآیند، نوع سیال، دما، فشار و میزان بار حرارتی، در کاربردهای مختلف صنعتی قابل استفاده هستند.
فرمول تخمین عمر باقیمانده صفحات
تخمین عمر صفحات:
Life = (T_max - T_used) / R_c
که در آن:
- T_max = ضخامت اولیه صفحه
- T_used = ضخامت فعلی
- R_c = نرخ خوردگی سالانه
اگر R_c کمتر از ۰.۰۵ mm/year باشد، صفحات در وضعیت مناسب هستند.
انتخاب تجهیزات مناسب سیستم CIP
این بخش برای کارفرمایان بسیار مهم است.در پروژههایی که نیاز به تحمل فشارهای بالاتر یا شرایط عملیاتی سختتر وجود دارد، بررسی فناوریهای مختلف انتقال حرارت و انتخاب تجهیز متناسب با مشخصات فرآیند اهمیت ویژهای پیدا میکند. عواملی مانند فشار و دمای کاری، نوع و خواص سیالات، ظرفیت حرارتی، افت فشار مجاز و فضای نصب باید پیش از انتخاب تجهیز بررسی شوند. در چنین شرایطی، مبدل پوسته و لوله میتواند یکی از گزینههای قابل بررسی باشد و استفاده از راهنمای خرید مبدل پوسته و لوله به ارزیابی دقیقتر مشخصات فنی و انتخاب مدل مناسب کمک می کند.
تجهیزات اصلی سیستم CIP
- پمپ سیرکولاسیون اسیدی با پروانه استیل 316
- مخزن مقاوم در برابر اسید
- فیلتر خطی برای جلوگیری از ورود ذرات
- شیلنگهای مقاوم در برابر اسید
- سنسور دما
- سنسور pH
- ولوهای PVC یا استیل
محاسبه توان پمپ برای عملیات شستشو
توان پمپ:
P = Q * ΔP / η
Q = دبی، ΔP = افت فشار مدار، η = راندمان پمپ
افزایش افت فشار، تغییر غیرعادی دمای خروجی، کاهش ظرفیت انتقال حرارت و افزایش زمان رسیدن سیستم به شرایط پایدار، از مهمترین نشانههای افت عملکرد مبدل حرارتی هستند. مشاهده همزمان این علائم میتواند نشاندهنده عواملی مانند گرفتگی مسیرها، تشکیل رسوب، آسیب دیدن صفحات یا تغییر شرایط عملیاتی باشد. برای بررسی دقیقتر این موارد و تشخیص نشانههای مرتبط با کاهش راندمان، مطالعه علائم افت عملکرد مبدل صفحه ای میتواند به شناسایی زودتر مشکل و جلوگیری از تشدید افت عملکرد کمک کند.
